Маршрутизатор «Linksys» серії XAC

Встановлення на стіні 3

маршрутизатора серії EA

Де знайти додаткову допомогу. . . . . . . . . . . . . . . . . . . . .4

Встановлення Вашого маршрутизатора . . . . . . . . . . . . . . .4

Підключення до Linksys Smart Wi-Fi . . . . . . . . . . . . . . . . . .5

Підключення до Linksys Smart Wi-Fi 5

Зміна параметрів маршрутизатора 5

Маршрутизатор не було успішно налаштовано. . . . . . . . . .9

Завантаження нового пакета

оновлення для ОС «Windows XP» . . . . . . . . . . . . . . . . . . .9

Повідомлення «Мережевий кабель

не під'єднано» повідомлення. . . . . . . . . . . . . . . . . . . . . . . .10

Немає доступу до повідомлень маршрутизатора . . . . . . . 10

Технічні характеристики

Linksys XAC1200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Маршрутизатор «Linksys» серії XAC

Маршрутизатор «Linksys» серії XAC XAC1200

Вигляд зверху Індикатор • Індикатор—Постійно світиться зеленим кольором, коли пристрій

увімкнутий, а також після успішного підключення функції захищеного

налаштування мережі Wi-Fi. Повільно мигає при початковому

завантаженні під час оновлення програмно-апаратних засобів; а

в момент підключення функції захищеного налаштування мережі

Wi-Fi швидке мигання свідчить про проблему при захищеному

налаштуванні мережі Wi-Fi.

Вигляд з тильної сторони

Маршрутизатор «Linksys» серії XAC

Огляд продукту Порт живлення Кнопка функції захищеного налаштування безпровідної мережі «Wi-Fi Protected Setup™» Порти Ethernet Порт USB Порт Інтернет Кнопка перезавантаження • Кнопка «Wi-Fi Protected Setup™» (безпечне налаштування безпровідної

мережі)—Натисніть цю кнопку для конфігурації безпеки безпровідної

мережі на мережевих пристроях з підтримкою функції безпечного

налаштування безпровідної мережі.

• Порт USB—Обміняйтесь вмістом диску з іншими користувачами у Вашій

мережі чи в мережі Інтернет. Приєднайте USB-накопичувач до цього порту.

Ви також можете приєднати USB-принтер та спільно використовувати його

• Порти Ethernet—Приєднайте кабелі Ethernet (також називаються

мережевими кабелями) до цих гігабітних (10/100/1000) портів з маркуванням

синього кольору; та приєднайте провідні пристрої мережі Ethernet до Вашої

Для отримання найбільш оптимальної роботи, використовуйте

кабелі CAT5E або кабелі з кращими параметрами.

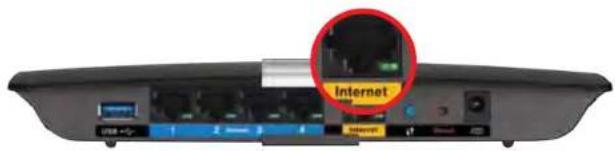

• Порт Internet—приєднайте кабель Ethernet (також зветься мережевим або

Інтернет кабелем) до цього жовтого порту та до Вашого модему.

• Кнопка відновлення—натисніть та утримуйте її протягом 10 секунд

(поки індикатори порту не почнуть одночасно мигати) для повернення

маршрутизатора до заводських стандартних налаштувань. Ви можете також

відновити стандартні налаштування за допомогою функції «Linksys Smart Wi-

• Порт живлення—Приєднайте джерело живлення змінного струму, що

• Кнопка живлення — Натисніть | (вкл.), щоб включити маршрутизатор.

(Лише для моделей для ЄС.)2

Маршрутизатор «Linksys» серії XAC

Силовий модем APM103 ADSL2+

• Мигаючий сигнал зеленого кольору: Силовий модем включається

та встановлюється з’єднання ADSL

• Постійно світиться зеленим кольором: Лінія ADSL синхронізована

• Мигаючий сигнал жовтого кольору: Проблема з фізичним

підключенням лінії ADSL. (наприклад, телефонний кабель не

приєднано до настінної розетки)

Кнопка перезавантаження:

• Перезавантаження Натисніть, утримуйте протягом 1 секунди та

• Відновлення до заводських установок: Натисніть та утримуйте

• Порт DSL: Приєднується до лінії ADSL3

Маршрутизатор «Linksys» серії XAC

Встановлення на стіні

Маршрутизатор має на нижній панелі два монтажні отвори для закріплення

на стіні. Відстань між отворами становить 82 мм. Щоб прикрутити

маршрутизатор, необхідно два гвинти.

Пропоновані елементи кріплення

Компанія «Linksys» не несе відповідальності за пошкодження,

що виникли внаслідок неналежним чином закріплених

монтажних елементів.

Дотримуйтесь наступних інструкцій:

1. Визначте бажане місце кріплення маршрутизатора. Переконайтесь,

що поверхня стіни, на яку Ви плануєте встановити пристрій є

гладкою, рівною, сухою і твердою. Також слід забезпечити, щоб місце

встановлення було в межах досяжності до штепсельної розетки.

2. Використовуючи поданий на наступній сторінці шаблон, висвердліть

два отвори в стіні. Забезпечте, щоб відстань між отворами становила

3. Вкрутіть гвинти, залишивши їх головки на висоті 3 мм над поверхнею.

4. Розмістіть маршрутизатор так, щоб монтажні отвори розташовувалися

на лінії з двома гвинтами.

5. Помістіть монтажні отвори над гвинтами та опустіть маршрутизатор

вниз, щоб гвинти щільно ввійшли в монтажні отвори.

Шаблон для встановлення на стіні

Роздрукуйте цю сторінку в розмірі 100%.

Відріжте вздовж пунктирної лінії та прикладіть до стіни, щоб

висвердлити отвори на точній відстані.

Маршрутизатор «Linksys» серії XAC

Налаштування Вашого маршрутизатора

Маршрутизатор «Linksys» серії XAC

Маршрутизатор «Linksys» серії XAC

Джерела додаткової інформації

Крім цього Посібника користувача, Ви можете знайти допоміжну

інформацію в наступних місцях:

• Linksys.com/support (документація, завантаження, актуальні

питання, технічна підтримка, онлайн-чат, форуми)

• Довідка Linksys Smart Wi-Fi (завітайте на сторінку Linksys Smart Wi-Fi

і натисніть посилання Довідка у верхній частині екрана)

Порядок інсталяції маршрутизатора

У разі замінення наявного маршрутизатора від’єднайте його.

Підключіть новий маршрутизатор до джерела живлення.

Приєднайте Інтернет кабель від Вашого модему до жовтого Інтернет

порту на Вашому маршрутизаторі. Зачекайте, доки індикатор

живлення на передній панелі маршрутизатора не засвітиться

З’єднайтесь з безпечною безпровідною мережею,

назва якої зазначена в Інструкції щодо швидкого старту,

отриманій Вами разом з маршрутизатором. (Ви можете змінити назву

мережі та пароль пізніше під час налаштування маршрутизатора.)

Якщо Вам потрібна допомога стосовно з’єднання з мережею,

перегляньте компакт-диск з документацією для Вашого пристрою.

Примітка: Ви не зможете отримати доступ до мережі Інтернет, доки

не завершите налаштування маршрутизатора.

Відкрийте веб-браузер і дотримуйтесь інструкцій для завершення

налаштування маршрутизатора. Якщо інструкції не з'являються на

сторінці веб-браузера, введіть linksyssmartwifi.com в адресний

Після закінчення процедури встановлення налаштуйте обліковий

запис у системі Linksys Smart Wi-Fi, дотримуючись інструкцій на

екрані. Система Linksys Smart Wi-Fi допомагає керувати параметрами

маршрутизатора, а саме:

• Змінювати ім'я маршрутизатора та пароль

• Налаштовувати доступ для гостей

• Налаштовувати батьківський контроль

• Під'єднувати пристрої до своєї мережі

• Випробувати швидкість з'єднання з Інтернетом

Під час налаштування облікового запису Linksys Smart Wi-Fi

Вам буде надіслано електронний запит про підтвердження.

Відкрийте електронне повідомлення від Linksys і клацніть

посилання, що міститься в ньому.

Налаштування Вашого маршрутизатора серії EA5

Маршрутизатор «Linksys» серії XAC

Налаштування Вашого маршрутизатора

Маршрутизатор «Linksys» серії XAC

Підключення до Linksys Smart Wi-Fi

Система Linksys Smart Wi-Fi дозволяє здійснювати налаштування

маршрутизатора за допомогою будь-якого комп'ютера, під'єднаного до

Щоб відкрити Linksys Smart Wi-Fi:

Клацніть піктограму Linksys Smart Wi-Fi на робочому столі.

Відкрийте браузер і перейдіть за посиланням

www.linksyssmartwifi.com.

Введіть адресу електронної пошти та пароль і натисніть кнопку Вхід.

Зміна параметрів маршрутизатора

Використовуйте систему Linksys Smart Wi-Fi для зміни значень параметрів

маршрутизатора та налаштування спеціальних функцій, таких як

батьківський контроль і доступ для гостей.

Для отримання додаткової інформації з будь-якого пункту меню

клацніть посилання Довідка у верхній частині екрана.

Щоб змінити параметри маршрутизатора:

Відкрийте сторінку Linksys Smart Wi-Fi та увійдіть до системи.

У меню, що розташовано зліва, виберіть потрібний пункт:

• Пункт "Перелік пристроїв" дозволяє переглядати під'єднані

до маршрутизатора пристрої та керувати ними. Можна

переглядати пристрої головної мережі та мережі для гостей,

від'єднувати їх або отримувати інформацію про кожний пристрій.6

Маршрутизатор «Linksys» серії XAC

Налаштування Вашого маршрутизатора

Маршрутизатор «Linksys» серії XAC

• «Гостьовий доступ» дозволяє налаштовувати мережу таким

чином, щоб гості могли отримати доступ до мережі Інтернет, але

не отримували доступу до всіх ресурсів Вашої мережі.

• "Батьківський контроль" дає можливість блокувати певні веб-

сайти та обмежувати час доступу до Інтернету.

• Встановлення пріоритету для пристроїв

дозволяє встановити, які пристрої і додатки мають

пріоритет у Вашому мережному трафіку.

• Тест швидкості дозволяє перевірити швидкість з'єднання з

Маршрутизатор «Linksys» серії XAC

Налаштування Вашого маршрутизатора

Маршрутизатор «Linksys» серії XAC

• USB-накопичувач дозволяє отримати доступ до приєднаного

USB-носія (не входить в комплект) і налаштувати загальний

доступ до файлів, медіа-сервера і до FTP. (Доступно тільки на

маршрутизаторах з портами USB.)

• Пункт "Можливості мережевої взаємодії" дозволяє налаштувати

основні і розширені налаштування мережі.

• Пункт "Усунення неполадок" містить засоби діагностики

проблем із маршрутизатором та перевірки стану мережі.8

Маршрутизатор «Linksys» серії XAC

Налаштування Вашого маршрутизатора

Маршрутизатор «Linksys» серії XAC

• Пункт "Бездротове з'єднання"lдозволяє налаштовувати

бездротову мережу маршрутизатора. Тут можна змінювати режим

безпеки й пароль, встановлювати фільтр MAC-адрес та під'єднувати

пристрої за допомогою функції захищеного налаштування Wi-Fi.

• Пункт "Безпека" дає можливість задавати рівень захисту

бездротового зв'язку маршрутизатора. Тут можна налаштовувати

параметри брандмауера, VPN, а також індивідуальні параметри

для прикладних програм та ігор.9

Маршрутизатор «Linksys» серії XAC

Маршрутизатор «Linksys» серії XAC

Цей розділ допоможе Вам вирішити загальні проблеми налаштування і

підключення до Інтернету. Ви можете знайти більше допомоги від нашої

удостоєної нагород служби підтримки клієнтів на linksys.com/support.

Маршрутизатор не було успішно

Якщо функція «Linksys Smart Wi-Fi» не виконає успішно

налаштування, спробуйте наступне:

• Натисніть та утримуйте кнопку «Відновлення» на маршрутизаторі

за допомогою канцелярської скріпки або шпильки, допоки

світлодіодний індикатор не почне мигати (близько 10 секунд), а після

цього повторіть процедуру налаштування маршрутизатора.

• Тимчасово відключіть міжмережевий екран Вашого комп’ютера (для

допомоги дивіться інструкції щодо програмного забезпечення з

питань безпеки) та повторно налаштуйте маршрутизатор.

• Якщо у Вас є ще один комп’ютер, тоді скористайтесь ним для

повторного налаштування маршрутизатора.

Завантаження нового пакета оновлень

Для того, щоб Linksys Smart Wi-Fi працював з комп'ютерами на Windows

XP, потрібно встановити Service Pack 3. Якщо на даний момент на Вашому

комп'ютері встановлено пакет оновлень старший ніж 3-я версія, Вам

необхідно завантажити та встановити Service Pack 3.

Для тимчасового підключення до Інтернету і завантаження

необхідного пакету оновлень Ви можете використати

кабель Ethernet, який додається, щоб підключити комп'ютер

безпосередньо до Вашого модема.

Для встановлення пакету оновлень Service Pack 3:

Перейдіть до веб-сайту служби «Microsoft Update» (update.microsoft.

Дотримуйтесь інструкцій, зазначених на сайті, або зв’яжіться з

компанією «Microsoft» для отримання додаткової інформації.

Після завантаження та установки Service Pack 3, інсталюйте

маршрутизатор знову.

Усунення неполадок10

Маршрутизатор «Linksys» серії XAC

Маршрутизатор «Linksys» серії XAC

Повідомлення «Інтернет кабель не

Якщо під час налаштування маршрутизатора Ви отримаєте повідомлення

«Інтернет кабель не приєднано», дотримуйтесь наступних кроків щодо

усунення несправностей.

Для вирішення проблеми, спробуйте наступне:

Переконайтесь, що Ethernet кабель силового маршрутизатора

APM103 ADSL2+ надійно приєднаний до жовтого порту Інтернет на

тильній стороні маршрутизатора.

Перевірте, чи приєднаний силовий модем APM103 ADSL2+ до

джерела живлення та телефонної лінії DSL.

Інсталюйте маршрутизатор знову.

Повідомлення «Немає доступу до

Якщо Ви не можете отримати доступу до маршрутизатора, бо комп’ютер

не приєднано до Вашої мережі, дотримуйтесь наступних кроків з усунення

Щоб отримати доступ до маршрутизатора, Ви повинні бути підключені

до Вашої мережі. Якщо у Вас вже є бездротовий доступ до Інтернету, тоді

проблема може бути в тому, що Ви випадково підключилися до іншої

Для вирішення цієї проблеми на комп’ютерах під управлінням ОС

«Windows» зробіть наступне:

На робочому столі ОС Windows натисніть правою кнопкою мишки на

значок безпровідної мережі в області піктограм на панелі завдань.

Значок може відрізнятися в залежності від версії ОС «Windows».

Натисніть Перегляд доступних бездротових мереж. З’явиться

перелік доступних мереж.

Натисніть на назву Вашої власної мережі, а тоді на кнопку

«Connect». У наведеному нижче прикладі комп’ютер було з’єднано

з іншою безпровідною мережею, котра називається «JimsRouter».

Назва мережі серії E від «Linksys», «BronzeEagle» в цьому прикладі

демонструється як обрана.

Вигляд маршрутизатора збоку

Кабель Ethernet силового модему

Маршрутизатор «Linksys» серії XAC

Маршрутизатор «Linksys» серії XAC

IЯкщо з’явиться прохання ввести ключ мережі, введіть свій пароль

(Ключ безпеки) у відповідні поля та натисніть кнопку «Приєднатися».

Ваш комп’ютер з’єднається з мережею, при цьому Ви повинні мати

легкий доступ до маршрутизатора.

Для вирішення проблеми на комп’ютерах «Mac», зробіть наступне:

В стрічці меню зверху екрана натисніть на значок мережі «Wi-Fi».

З’явиться перелік безпровідних мереж. Функція «Linksys Smart Wi-Fi»

автоматично дала назву Вашій мережі.

У наведеному нижче прикладі комп’ютер було з’єднано з іншою

безпровідною мережею, котра називається «JimsRouter». Назва

мережі серії E від «Linksys», «BronzeEagle» в цьому прикладі

демонструється як обрана.

Натисніть назву бездротової мережі Вашого маршрутизатора серії E

від «Linksys» («BronzeEagle» в цьому прикладі).

Введіть пароль Вашої безпровідної мережі (Захисний ключ) в поле

«Пароль» та натисніть «OK».12

Маршрутизатор «Linksys» серії XAC

Технічні характеристики

Маршрутизатор «Linksys» серії XAC

Назва моделі Linksys XAC1200

Опис Маршрутизатор AC 1200 з модемом і

функцією «Linksys Smart Wi-Fi»

Номер моделі XAC1200

станційного порту 10/100/1000 Мбіт/с (Гігабітний Ethernet)

Радіочастота 2,4 і 5 ГГц

Кількість антен 2 (2,4 ГГц) + 2 (5 ГГц)

Порти Живлення, USB, Інтернет, Ethernet (1-4)

Кнопки Перезавантаження, захищене налаштування

Живлення (Лише для моделей для ЄС)

Світлодіодні індикатори Верхня панель: Живлення

Задня панель: Інтернет, Ethernet (1-4)

Функції безпеки WEP, WPA, WPA2, RADIUS

Бітів захисного ключа Кодування до 128 біт

Файлова система зберігання даних

Система підтримуєFAT, NTFS і HFS+

Стандарти ADSL T1.413i2, G.992.1 (G.DMT), G992.2 (G.Lite),

G.992.3 (ADSL2), G.992.5 (ADSL2+) для

Підтримка браузерів Internet Explorer 8 або вище, Firefox 4 або

вище, Google Chrome 10 або вище і

Вага пристрою 17,67 унції (501 г)

Сертифікати CE, Wi-Fi a/b/g/n/draft ac, Windows 7,

Температура експлуатації від 0 до 40°C (від 32 до 104°F)

Температура зберігання від -20 до 60°C (від -4 до 140°F)

Вологість при експлуатації 10-80% відносної вологості,

Вологість при зберіганні 5-90% без конденсації

Для отримання інформації щодо нормативного регулювання,

гарантії і інформації з безпеки див. компакт-диск, що

постачається разом з маршрутизатором або зайдіть на

Linksys.com/support.

Технічні характеристики може бути змінено без сповіщення.

Максимальна продуктивність, розрахована відповідно

до стандартів IEEE 802.11. Фактична продуктивність може

відрізнятися через низьку пропускну здатність мережі,

швидкість передавання даних, діапазон і покриття.

Продуктивність залежить від багатьох чинників, умов і змінних,

включно з відстанню від точки доступу, обсягом мережного

трафіку, матеріалів і конструкції будівлі, наявної операційної

системи, сполучення безпроводових пристроїв, перешкод та

інших несприятливих умов.

Технічні характеристикиВідвідайте linksys.com/support , щоб отримати визначну технічну

«BELKIN», «LINKSYS» та багато інших назв і логотипів продукції є

торговими марками групи компанії «Belkin». Згадані торгові марки

третіх сторін є власністю їх відповідних власників.© 2014 «Belkin

International, Inc.» та/або її дочірні і асоційовані підприємства. Усі
