Producttype	Verfspuit
Merk	BOSCH
Model	PFS 65
Nominaal opgenomen vermogen	280 W
Debiet	130 g/min
Spuitvermogen	65 W
Tijd voor 5 m² verf	10 min
Inhoud van het reservoir	600 ml (800 ml optioneel)
Lengte van de flexibele slang	1,8 m
Gewicht (volgens EPTA)	2,8 kg
Geluidsdrukniveau	74 dB(A)
Voeding	230 V ~ 50 Hz
Beschermingsklasse	II (dubbele isolatie)
Spuitsysteem	Fijnverneveling
Te gebruiken producttypen	Verf, lak, beits, olie, verfafbijtmiddelen, gewasbeschermingsmiddelen
Niet geschikte producten	Dispersieverf, latex, alkalische reinigingsmiddelen, zure producten, korrelige producten
Hoeveelheidsinstelling	Voorinstelknop (I tot III)
Straalvorminstelling	Verstelbare luchtklep (verticale, horizontale, ronde straal)
Aanbevolen spuitafstand	5 tot 15 cm
Reiniging	Met geschikt verdunningsmiddel (oplosmiddel of water) na elk gebruik
Regelmatig onderhoud	Reinig spuitmond, afdichting, vervang luchtfilter
Belangrijkste reserveonderdelen	Spuitmond (11), spuitmondafdichting (12), luchtfilter, stijgbuis (10)
Service na verkoop	Bosch Service – Tel. [phone] (Frankrijk)

Veelgestelde vragen - PFS 65 BOSCH

Hoe de verf op de juiste manier verdunnen voor optimaal spuiten?

Gebruik de meegeleverde maatbeker. Voeg voor verf die verdunning nodig heeft 10% geschikt verdunningsmiddel (oplosmiddel of water) toe ten opzichte van het oorspronkelijke volume. Bijvoorbeeld: voeg voor 500 ml verf 50 ml verdunningsmiddel toe. Goed schudden en een test uitvoeren op een proefoppervlak voordat u begint. Volg de aanwijzingen van de fabrikant van het product.

Wat te doen als de verf niet uit de spuitmond komt?

Mogelijke oorzaken: verstopte spuitmond, verstopt stijgbuisje, container niet goed vastgeschroefd (geen druk), of verf te dik. Reinig de spuitmond en het stijgbuisje met het juiste verdunningsmiddel. Controleer of de container goed vastzit. Als de verf te dik is, verdun deze opnieuw met 10% en probeer opnieuw.

Waarom pulseert de verfstraal?

Pulsaties kunnen worden veroorzaakt door een te laag verfniveau in de container, een verstopt stijgbuisje (vooral de ventilatieopening), een vuil luchtfilter of te dikke verf. Voeg verf toe, reinig het stijgbuisje, vervang indien nodig het luchtfilter of verdun de verf.

Hoe het pistool na gebruik reinigen?

Verwijder eerst de restverf uit de container. Vul deze met geschikt verdunningsmiddel (oplosmiddel of water afhankelijk van de verf). Schroef de container vast, schakel het apparaat in en spuit het verdunningsmiddel in een lege container tot het helder naar buiten komt. Demonteer vervolgens de spuitmond, de luchtklep en de afdichtingen, en reinig ze apart met een doek gedrenkt in verdunningsmiddel. Gebruik nooit scherpe metalen voorwerpen om de spuitmonden te reinigen.

Hoe de hoeveelheid verf instellen?

Draai aan de voorinstelknop (5) op het pistool. Stand I komt overeen met de minimale hoeveelheid, stand III met de maximale hoeveelheid. Als het oppervlak te nat is, verminder dan de stroom door naar I te draaien. Als het te droog is, verhoog dan naar III.

Hoe de straalvorm instellen (horizontaal, verticaal, rond)?

Draai de wartelmoer (3) los en draai de luchtklep (2) in de gewenste stand: verticale platte straal voor horizontale beweging, horizontale platte straal voor verticale beweging, ronde straal voor hoeken. Draai de wartelmoer na het instellen weer vast. Schakel het apparaat nooit in tijdens het instellen.

Welke spuitafstand moet ik aanhouden?

Houd een constante afstand van 5 tot 15 cm aan tussen de spuitmond en het te schilderen oppervlak. Een te grote afstand verhoogt de nevel en geeft een onregelmatige afwerking. Een te kleine afstand veroorzaakt druipers. Beweeg het pistool regelmatig, waarbij elke baan 4 tot 5 cm overlapt.

Hoe het luchtfilter vervangen?

Verwijder het deksel van het luchtfilter (22), vervang het oude filter door een nieuw, en plaats het deksel terug. Een vuil luchtfilter kan pulsaties of onvoldoende debiet veroorzaken. Vervang het zodra het zichtbaar vuil is.

Wat te doen bij injectie van verf in de huid?

Raadpleeg onmiddellijk een arts. Het product kan door de huid dringen en giftige stoffen injecteren. Beschouw een injectie niet als een eenvoudige verwonding. Draag altijd handschoenen en geschikte beschermingsmiddelen tijdens het spuiten.

Hoe het apparaat na gebruik opslaan?

Na volledige reiniging, bescherm de uiteinden van de slang met de meegeleverde kapjes. Hang het pistool in de bevestigingsclip (16) om het op te bergen. Bewaar het apparaat buiten bereik van kinderen, op een droge en vorstvrije plaats. Giet verdunde verf nooit terug in de originele container.

GEBRUIKSAANWIJZING PFS 65 BOSCH

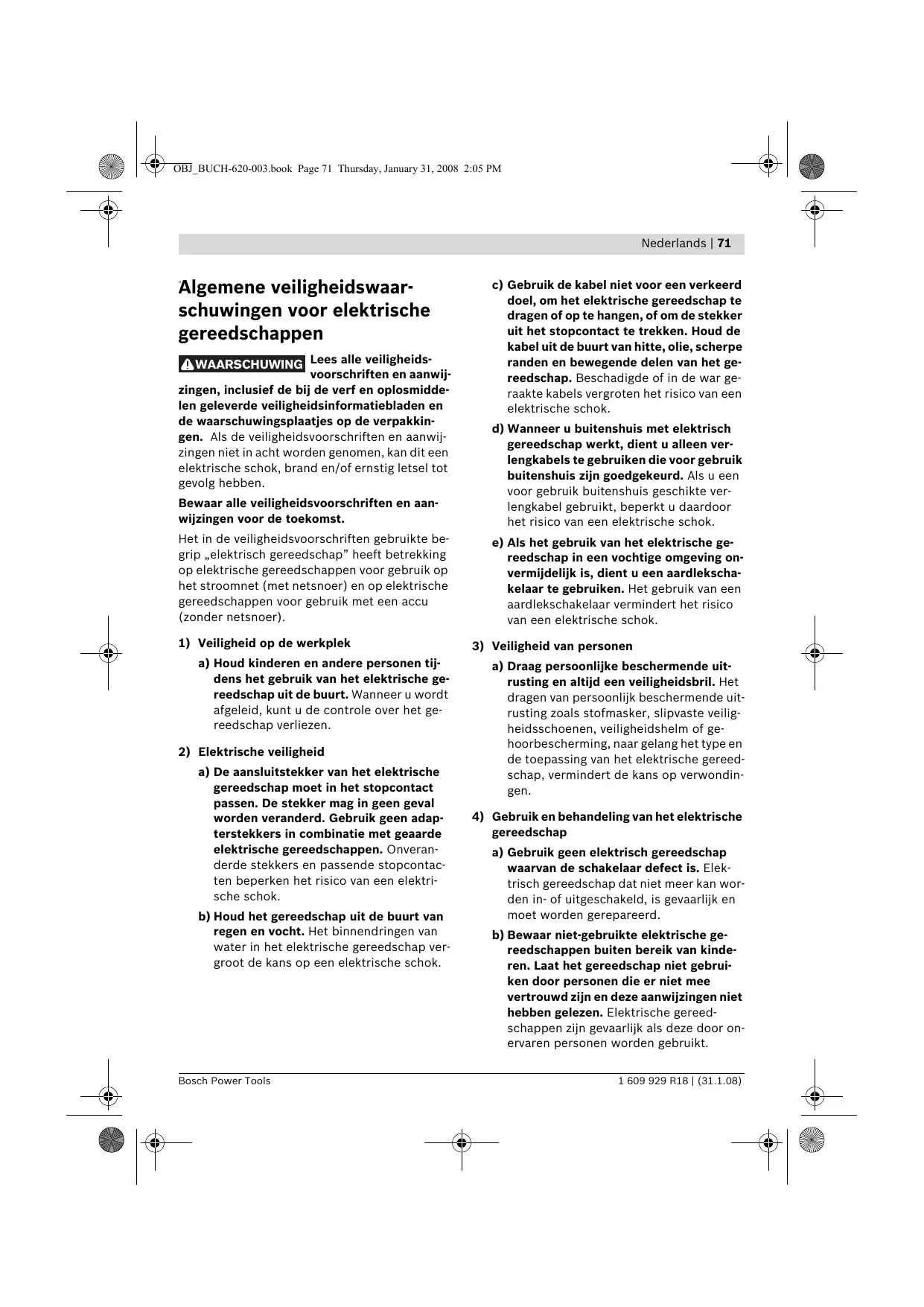

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidsvoorschriften en aanwijzingen.

zingen, inclusief de bij de verf en oplosmiddelen geleverde veiligheidsinformatiebladen en de waarschuwingsplaatjes op de verpakking

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

Het in de veiligheidsvoorschriften gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

a) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot de kans op een elektrische schok.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot de kans op een elektrische schok.

c) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen, of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende delen van het gereedschap. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. d) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Als u een voor gebruik buitenshuis geschikte verlengkabel gebruikt, beperkt u daardoor het risico van een elektrische schok. e) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

a) Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbescherming, naar gelang het type en de toepassing van het elektrische gereedschap, vermindert de kans op verwondingen.

a) Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbescherming, naar gelang het type en de toepassing van het elektrische gereedschap, vermindert de kans op verwondingen.

4) Gebruik en behandeling van het elektrische gereedschap

a) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. b) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

c) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen, enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor spuitsystemen

Houd uw werkomgeving schoon, goed verlicht en vrij van verpakkingen met verf of oplosmiddelen, poetsdoeken en andere brandbare materialen. Mogelijk gevaar van zelfontbranding. Houd goed werkende brandblusapparaten op elk moment beschikbaar. Zorg voor een goede ventilatie in de spuitomgeving en voor voldoende frisse lucht in de hele ruimte. Verdampende brandbare oplosmiddelen scheppen een explosieve omgeving. Spuit en reinig niet met materialen waarvan het vlampunt onder 21°C ligt. Gebruik materialen op basis van water, weinig vluchtige koolwaterstoffen of vergelijkbare materialen. Vluchtige verdampende oplosmiddelen scheppen een explosieve omgeving. Spuit niet in de buurt van ontstekingsbronnen zoals vonken door statische elektriciteit, open vuur, ontstekingsvlammen, hete voorwerpen, motoren, sigaretten en vonken door het insteken of lostrekken van stek

kers van stroomkabels of de bediening van schakelaars. Dergelijke ontstekingsbronnen kunnen tot een ontsteking van de omgeving leiden.

• Spuit geen materialen waarvan niet bekend is of deze een gevaar vormen. Onbekende materialen kunnen gevaarlijke omstandigheden scheppen. Draag bovendien persoonlijke beschermende uitrusting zoals geschikte werkhandschoenen en een beschermings- of ademmasker bij het spuiten van of het omgaan met chemicaliën. Het dragen van beschermende uitrusting passend bij de omstandigheden vermindert de blootstelling aan gevaarlijke substanties.

▸ Spuit niet op uzelf, andere personen of dieren. Houd uw handen en overige lichaamsdelen uit de buurt van de spuitstraal. Als de spuitstraal de huid beschadigt, dient u onmiddellijk een arts te raadplegen. Het spuitmateriaal kan zelfs door een handschoen heen de huid beschadigen en in uw lichaam binnendringen. Behandel een beschadiging van de huid door de spuitstraal niet als eenvoudige snijwond. Een hogedrukstraal kan tot ernstig letsel leiden en kan giftige stoffen in uw lichaam doen binnendringen. In het geval van een beschadiging van de huid door de spuitstraal dient u onmiddellijk een arts te raadplegen. Let op eventuele gevaren van het spuitmateriaal. Neem de markeringen op de verpakking of de informatie van de fabrikant van het spuitmateriaal in acht, inclusief het dringende verzoek tot het gebruik van persoonlijke beschermende uitrusting. De aanwijzingen van de fabrikant moeten worden opgevolgd ter beperking van het risico van brand en letsel door giftige of kankerverwekkende stoffen, enz.

▸ Gebruik alleen door de fabrikant gespecificeerde sproeierinzetstukken. Spuit nooit zonder gemonteerde sproeierbescherming. Het gebruik van een speciaal sproeierinzetstuk met de passende sproeierbescherming vermindert de waarschijnlijkheid dat een hogedrukstraal de huid beschadigt en giftige stoffen in het lichaam doet binnendringen. Voorzichtig bij het reinigen en wisselen van sproeierinzetstukken. Als tijdens het spuiten het sproeierinzetstuk verstopt raakt, dient u voor het verwijderen van de sproeier voor de reiniging de aanwijzingen van de fabrikant over het uitschakelen van het apparaat en het ontlasten van de druk op te volgen. Vloeistoffen onder hoge druk kunnen door de huid dringen, giftige stoffen in het lichaam spuiten en daardoor tot ernstig letsel leiden. Houd de stekker van het netsnoer en de schakelaardrukknop van het spuitpistool vrij van verf en andere vloeistoffen. Houd nooit ter ondersteuning het snoer bij de stekkers vast. Als deze voorschriften niet worden opgevolgd, kan een elektrische schok het gevolg zijn.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is alleen bestemd voor het verstuiven van oplosmiddelhoudende en waterverdunbare lakverf, lazuurverf, grondverf, transparante lak, autolak, beits, houtschuurmiddelen, bestrijdingsmiddelen tegen plantenziekten, olie en desinfectiemiddelen. Het elektrische gereedschap is niet geschikt voor het verwerken van dispersie- en latexverf, loog, zuurhoudende coatingmaterialen, korrelig spuitmateriaal of materiaal dat deeltjes bevat en spuit- of druppelgeremd materiaal.

Gebruik het elektrische gereedschap alleen wanneer u alle functies volledig kunt inschatten en zonder beperkingen kunt gebruiken of wanneer u de daarvoor bestemde instructies heeft ontvangen.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen van het elektrische gereedschap op de pagina's met afbeeldingen.

1 Spuitpistool

2 Luchtkap 3 Wartelmoer 4 Markering voor SDS-sluiting 5 Stelwiel voor hoeveelheid spuitmateriaal 6 Slangaansluiting (spuitpistool) 7 Voetverlenging (alleen voor reservoir van 800 ml) 8 Reservoir voor spuitmateriaal, 600 ml Reservoir voor spuitmateriaal, 800 ml 9 Bedieningsschakelaar 10 Stijgbuis met reservoirpakking 11 Mondstuk 12 Sproeierpakking 13 Luchtslang 14 SDS-sluiting 15 Basiseenheid 16 Vasthoudbeugel 17 Oog voor draagriem 18 Aan/uit-schakelaar 19 Slangaansluiting (basiseenheid) 20 Draagriem 21 Maatbeker 22 Luchtfilterafdekking Niet elk afgebeeld en beschreven toebehoren worden standaard meegeleverd.

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.

Het A-gewogen geluidsdrukniveau van het gereedschap bedraagt kenmerkend 74 dB(A). Onzekerheid K = 3 dB.

Het geluidsniveau tijdens de werkzaamheden kan 80 dB(A) overschrijden.

Draag een gehoorbescherming.

De hand/arm-trilling is kenmerkend minder dan 2,5m / s²

Technische gegevens

Fijnspuitsystem		PFS 65
Zaaknummer		3 603 B06 1..
Opogenomen vermogen	W	280
Spuitcapaciteit	g/min	130
Verstuivingscapaciteit	W	65
Benodigdearend voor 5 m2verf aanbrengen	min	10
Volume van reservoir voor spuitmaterial	ml	600
Luchtslanglenge	m	1,8
Gewicht volgens EPTA-Procedure 01/2003	kg	2,8
Isolatieklasse		☐/II

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken.

Conformiteitsverklaring (C)

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens“ beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60335 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Luchtslang aansluiten (zie afbeeldingen A1-A2)

• Open de vasthoudbeugel 16 en rol de luchtslang 13 af.
• Verwijder de beschermdoppen aan beide uiteinden van de luchtslang.

Aansluiting op het spuitpistool:

• Steek een SDS-sluiting 14 van de luchtslang overeenkomstig de pijlmarkering stevig in de aansluiting van het spuitpistool 6.
• Draai de SDS-sluiting tot de vergrendeling hoorbaar vastklikt.

Aansluiting van de basiseenheid:

• Steek de tweede SDS-sluiting van de luchtslang overeenkomstig de pijlmarkering stevig in de aansluiting van de basiseenheid 19.
• Draai de SDS-sluiting tot de vergrendeling hoorbaar vastklikt.

Opmerking: Bescherm de uiteinden van de slang na gebruik weer met de beschermdoppen.

Draagriem bevestigen (zie afbeelding B)

U kunt de basiseenheid met een draagriem 20 omhangen, zodat u alle te bewerken oppervlakken goed kunt bereiken en u flexibel bent.

Haak in elk oog 17 één uiteinde van de riem.

Gebruik

Werkvoorbereiding

Spuitwerkzaamheden langs oppervlaktewater of in de directe omgeving daarvan zijn niet toegestaan.

Let er bij aankoop van verf, lak en spuitmiddelen op dat deze niet schadelijk voor het milieu zijn.

Spuitoppervlak voorbereiden

Opmerking: Dek de omgeving van het spuitoppervlak ruim en grondig af.

Door de spuitnevel wordt de omgeving vuil. Bij toepassing binnenshuis kunnen alle niet afgedekte oppervlakken vuil worden.

Het spuitoppervlak moet schoon, droog en vetvrij zijn.

• Ruw gladde oppervlakken op en verwijder vervolgens het schuurstof.

Spuitmateriaal verdunnen

Let er bij het verdunnen op dat spuitmateriaal en verdunning bij elkaar passen. Bij gebruik van een verkeerde verdunner kunnen klonters ontstaan die het spuitpistool verstoppen.

Spuitmaterial	Geadviseerde verdunning
Houtbeschermingsmidden, beits, olie, lazuurverf	onverdund
Desinfectiemiddelen, bestrijdingsmidden gegen plantenziekten	onverdund
Met oplosmidden of water verdunbare lakverf, grondverf, autolak,/DDike lazuurverf	Minstens 10 % verdund

Ga als volgt te werk bij spuitmateriaal dat verdund moet worden:

• Neem de maatbeker 21.
• Roer het spuitmateriaal goed door. Vul het reservoir voor spuitmateriaal 8 met voldoende spuitmateriaal. (zie „Vullen met spuitmateriaal", pagina 76)
• Verdun het spuitmateriaal met 10% met verdunningsmiddel. Bijvoorbeeld:

Spuitmaterial beginhoeveelheid [ml]	200	300	400	500
Verdunnings-middel [ml]	20	30	40	50

• Roer het spuitmateriaal goed door.
• Spuit bij wijze van proef op een testoppervlak. (zie „Spuiten", pagina 76)

Als u een optimaal spuitbeeld krijgt, kan het spuiten beginnen.

of

Als het spuitresultaat niet naar tevredenheid is of als er geen verf naar buiten komt, gaat u te werk zoals beschreven onder „Storingen verhelpen" op pagina 78.

Vullen met spuitmateriaal (zie afbeeldingen C1-C2)

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. - Schroef het reservoir 8 van het spuitpistool los. - Draai de stijgbuis 10 zodanig dat het spuitmateriaal vrijwel zonder rest kan worden verspoten:

voor spuitwerkzaam-heden aan ligngende voorwerpen	aar voren in de richting van de spreier
voor spuitwerkzaam-heden boven het hoofd	aar achteren in de richting van de handgreep

Vul het reservoir met spuitmateriaal en schroef het vast op het spuitpistool.

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt. Let erop dat de basiseenheid tijdens het gebruik geen stof of ander vuil kan aanzuigen. Let erop dat u nooit op de basiseenheid spuit.

Inschakelen

• Steek de netstekker in het stopcontact.
• Neem het spuitpistool in uw hand en richt het op het te spuiten oppervlak.
• Druk eerst de aan/uit-schakelaar 18 in.
• Druk de bedieningsschakelaar 9 op het spuitpistool in.

Opmerking: Als de basiseenheid ingeschakeld is, stroomt er uit de sproeier 11 altijd lucht.

Uitschakelen

• Laat de bedieningsschakelaar 9 los en druk de aan/uit-schakelaar 18 in. Trek de netstekker uit het stopcontact.

Tips voor de werkzaamheden

Spuiten (zie afbeeldingen D-E)

Opmerking: Houd rekening met de windrichting wanneer u het elektrische gereedschap buitenshuis gebruikt.

• Spuit eerst bij wijze van proef en stel het spuitbeeld en de hoeveelheid spuitmateriaal in naar gelang het gebruikte spuitmateriaal (zie voor het instellen de volgende gedeelten).
• Houd het spuitpistool stil op een gelijkmatige afstand van 5-15 cm haaks op het te spuiten voorwerp.
• Begin met spuiten buiten het spuitoppervlak.
• Beweeg het spuitpistool afhankelijk van de spuitbeeldinstelling gelijkmatig heen en weer of omhoog en omlaag.

Er ontstaat een gelijkmatige oppervlaktekwaliteit als de banen elkaar 4-5 cm overlappen.

• Voorkom onderbrekingen binnen het spuitoppervlak.

Een gelijkmatige beweging van het spuitpistool leidt tot een gelijkmatige kwaliteit van het oppervlak.

Een ongelijkmatige afstand en spuithoek leidt tot een sterke verfnevelvorming en daarmee tot een ongelijkmatig oppervlak.

• Beëindig het spuiten buiten het spuitoppervlak.

Spuit het reservoir voor het spuitmateriaal nooit helemaal leeg. Als de stijgbuis niet meer in het spuitmateriaal gedompeld is, breekt de spuitnevel af en ontstaat een ongelijkmatig oppervlak.

Als er spuitmateriaal bij de sproeier en de luchtkap achterblijft, reinigt u beide delen met het gebruikte verdunningsmiddel.

Spuitbeeld instellen (zie afbeelding F)

Bedien nooit de bedieningsschakelaar 9 terwijl u de luchtkap 2 verstelt.

Draai de wartelmoer 3 los. Draai de luchtkap 2 in de gewenste stand. Draai de wartelmoer weer stevig vast.

Luchtkap Straal Gebruik

A

Verticale vlakstraal voor horizontale werkrichting

B

Horizontale vlakstraal voor verticale werkrichting

C

Rondstraal voor hoeken, randen en moeilijk bereikbare plaatsen

Hoeveelheid spuitmateriaal instellen (zie afbeelding G)

• Draai het stelwiel 5 om de gewenste hoeveelheid spuitmateriaal in te stellen: 1: minimale hoeveelheid spuitmateriaal, III: maximale hoeveelheid spuitmateriaal.

Hoeveelheid spuitmateriaal

Te veel spuitmateriaal op het spuitoppervlak:

Te weinig spuitmateriaal op het spuitoppervlak:

De hoeveelheid spuitmateriaal moet worden verminderd.

-Draai het stelwiel 5 in de richting I.

De hoeveelheid spuitmateriaal moet worden vergroot.

-Draai het stelwiel 5 in de richting III.

Spuitpistool neerleggen (zie afbeelding H)

Het spuitpistool kan in de vasthoudbeugel 16 worden gehangen.

Hang het spuitpistool met de wartelmoer 3 in de vasthoudbeugel 16.

Onderhoud en service

Onderhoud en reiniging

▷ Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging (zie afbeeldingen I-K)

Een goede reiniging is een voorwaarde voor het juiste gebruik van het spuitpistool. Als er geen reiniging of geen juiste reiniging plaatsvindt, vervalt de garantie.

Reinig het spuitpistool en het reservoir voor spuitmateriaal altijd met het geschikte verdunningsmiddel (oplosmiddel of water) voor het gebruikte spuitmateriaal.

Dompel nooit het hele spuitpistool in het reinigingsmiddel onder.

Reinig de sproei- en luchtgaatjes van het spuitpistool nooit met een spits metalen voorwerp.

Giet verdund spuitmateriaal dat u wilt bewaren niet terug bij het originele spuitmateriaal.

Reinig het spuitpistool grondig nadat u spuitmiddelen hebt gebruikt die schadelijk voor de gezondheid zijn.

Schakel de basiseenheid uit en druk de bedieningsschakelaar 9 van het spuitpistool in, zodat het spuitmateriaal in het reservoir kan teruglopen. - Schroef het reservoir 8 los en laat het resterende spuitmateriaal eruit lopen. Vul het reservoir met verdunningsmiddel (oplosmiddel of water) en schroef het vast op het spuitpistool. Schud het spuitpistool nogmaals. Schakel de basiseenheid in en spuit het verdunningsmiddel in een leeg materiaalblik. - Herhaal de laatste drie stappen tot er helder verdunningsmiddel uit het spuitpistool komt.

• Schakel de basiseenheid uit. Maak het reservoir 8 volledig leeg.
• Controleer of de stijgbuis met de reservoirpakking 10 vrij van spuitmateriaal en onbeschadigd is.
• Reinig het reservoir en het spuitpistool van buiten met een doek die met verdunningsmiddel is bevochtigd.
• Schroef de wartelmoer 3 en de luchtkap 2 los.
• Reinig de sproeier 11 en de sproeiernaald met verdunningsmiddel.

Van tijd tot tijd moet ook de sproeierpakking 12 worden schoongemaakt.

• Verwijder de sproeier 11 en de sproeierpakking 12.

Maak eventueel gebruik van een spits voorwerp, waar dat de sproeierpakking vast op het spuitpistool zit.

• Reinig de sproeierpakking met verdunningsmiddel.
• Plaats de sproeierpakking weer in het spuitpistool. De groef moet van het spuitpistool af wijzen.
• Steek de sproeier op het spuitpistool en draai de sproeier in de juiste stand.
• Steek de luchtkap 2 op de sproeier en draai deze met de wartelmoer 3 vast.

Luchtfilter vervangen (zie afbeelding L)

Als het luchtfilter vuil is, moet het worden vervangen.

• Verwijder de luchtfilterafscherming 22.
• Vervang het luchtfilter.
• Breng de luchtfilterafscherming weer aan.

Materiaal afvoeren

Verdunningsmiddel en resten van spuitmateriaal moeten op een voor het milieu niet schadelijke wijze worden afgevoerd. Neem de aanwijzingen van de fabrikant inzake afvalverwijdering en de plaatselijke voorschriften voor het afvoeren van speciaal afval in acht.

Chemicaliën die schadelijk zijn voor het milieu mogen niet in de bodem, het grondwater of in oppervlaktewater terechtkomen. Giet chemicaliën die schadelijk zijn voor het milieu niet in de riolering.

Storingen verhelpen

Probleem	Oorzaak	Oplossing
Spuitmaterialiaal dekt nicht goed	Hoeveelheid spuitmaterialiaal te ge- ring	Stelwiel 5 in de richting IIIIdraaien
	Afstand tot spuitoppervlak te groot	Spuitafstand verkleinen
	Te weinig spuitmaterialiaal op spui- toppervlak, Niet genoeg over spui- toppervlak gesoten	Vaker over het spuitoppervlakspuiten
	Spuitmaterialiaal te dik	Spuitmaterialiaal opnieuw met 10 %verdunnen en bij wijze van proofspuiten

Nederlands | 79

Probleem	Oorzaak	Oplossing
Spuitmaterialiaal loopt na het aanbrengen UIT	Te veel spuitmaterialiaal aange-bracht	Stelwiel 5 in de richting I draaien
	Afstand tot spuitoppervlak te ge-ring	Spuitafstand vergroten
	Spuitmaterialiaal te dun	Origineel spuitmaterialiaal toeoe-gen
	Te vaak overdezelfdeplaats ge-spoten	Verf verwijderen en bij tweede spuitpoging Niet zo vaak op eenplaats sputen
Te grove verstuving	Hoeveelheid spuitmaterialiaal te groot	Stelwiel 5 in de richting I draaien
	Sproeier 11 vuil	Sproeier reinigen
	Te weinig druk opgebouwd in re-servoir 8	Reservoir voor spuitmaterialiaal goed aan spuitpistool vastschroe-ven
	Spuitmaterialiaal te dik	Spuitmaterialiaal opnieuw met 10 % verdunnen en bij wijze van proof sputen
	Luchtfilter sterk verruild	Luchtfilter verrangen
Te sterke verfnevel	Te veel spuitmaterialiaal aange-bracht	Stelwiel 5 in de richting I draaien
	Afstand tot spuitoppervlak te groot	Spuitafstand verkleinen
Spuitstraal pulseert	Te weinig spuitmaterialiaal in reser-voir	Spuitmaterialiaal bijvullen
	Ontluchtingsboorgat van stijgbuis 10 verstopt	Stijgbuis en boorgat reinigen
	Luchtfilter sterk verruild	Luchtfilter verrangen
	Spuitmaterialiaal te dik	Spuitmaterialiaal opnieuw met 10 % verdunnen en bij wijze van proof sputen
Spuitmaterialiaal druppeltuit sproeier	Achtergebleven spuitmaterialiaal op sproeier 11 en luchtkap 2	Sproeier en luchtkap reinigen
	Sproeier 11 versleten	Sproeier verrangen
	Sproeier 11 los	Wartelmoer 3 vastdraaien

80 | Netherlands

Probleem	Oorzaak	Oplossing
Uit de spreier kommt geen spuitmaterialiaal	Sproeier 11 verstopt	Sproeier reinigen
	Stijgbuis 10 verstopt	Stijgbuis reinigen
	Ontluchtingsboorgat van stijgbuis 10 verstopt	Stijgbuis en boorgat reinigen
	Stijgbuis 10 los	Stijgbuis vaststeken
	Geen druk opgebouwd in reser-voir 8	Reservoir voor spreitmaterialiaal goed aan spuitpistol vastschroe-ven
	Spuitmaterialiaal te dik	Spuitmaterial opnieuw met 10 % verdunnen en bij wijze van proof spuiten

Onderhoud

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Spuitpistool, basiseenheid, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

De kunststof delen zijn gemarkeerd om deze per soort te kunnen recyclen.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in na

tionaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Draag gehoorbescherming!

c
