NÁVOD NA OBSLUHU PFS 65 BOSCH

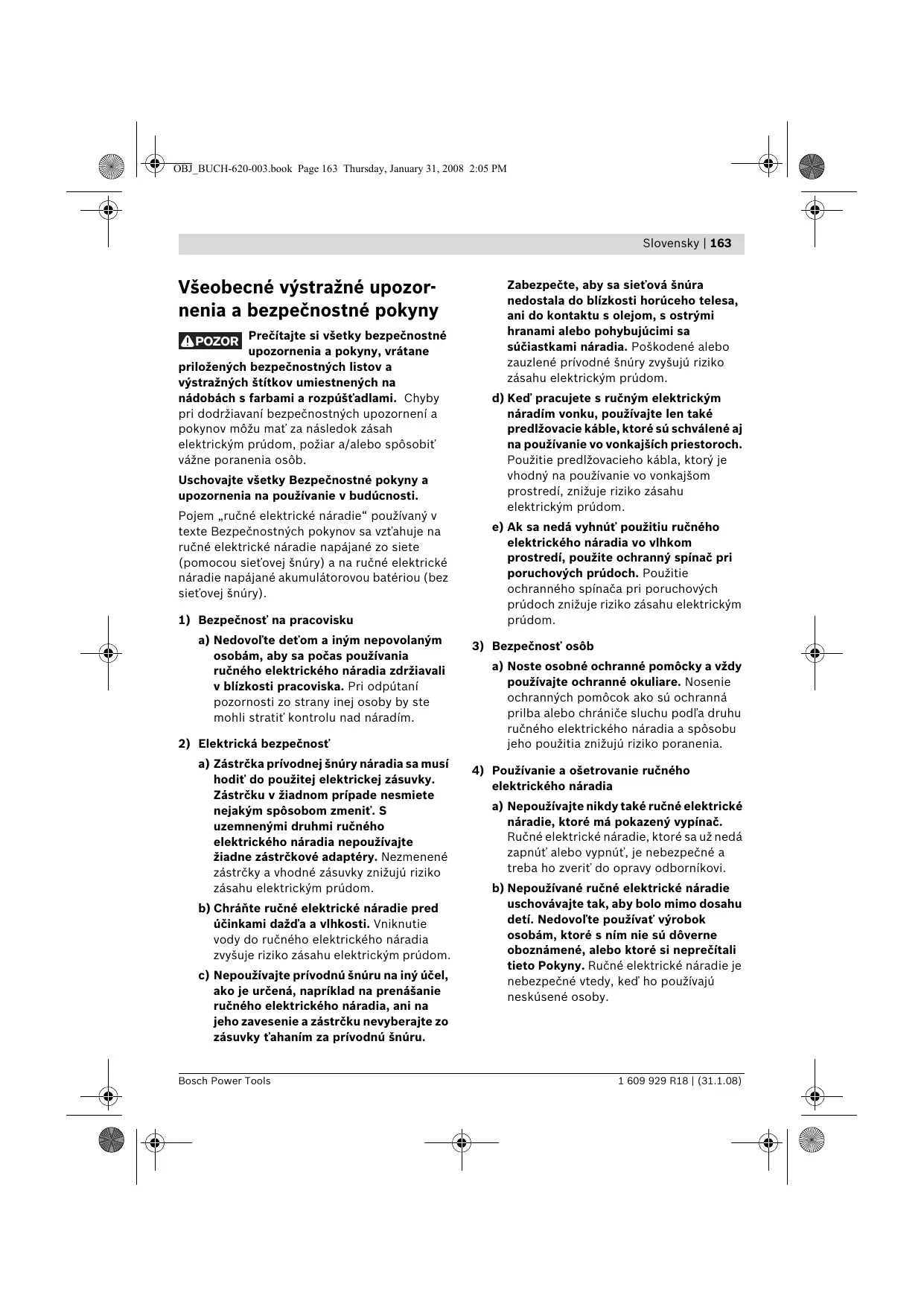

POZOR Prečítajte si všetky bezpečnostné upozornenia a pokyny, vrátane priložených bezpečnostných listov a výstražných štítkov umiestnených na nádobách s farbami a rozpúšťadlami. Chyby pri dodržiavaní bezpečnostných upozornení a pokynov môžu mať za následok zásah elektrickým prúdom, požiar a/alebo spôsobiť vážne poranenia osôb. Uschovajte všetky Bezpečnostné pokyny a upozornenia na používanie v budúcnosti. Pojem „ručné elektrické náradie“ používaný v texte Bezpečnostných pokynov sa vzťahuje na ručné elektrické náradie napájané zo siete (pomocou sieťovej šnúry) a na ručné elektrické náradie napájané akumulátorovou batériou (bez sieťovej šnúry).

1) Bezpečnosť na pracovisku

a) Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby by ste mohli stratiť kontrolu nad náradím.

2) Elektrická bezpečnosť

a) Zástrčka prívodnej šnúry náradia sa musí hodiť do použitej elektrickej zásuvky. Zástrčku v žiadnom prípade nesmiete nejakým spôsobom zmeniť. S uzemnenými druhmi ručného elektrického náradia nepoužívajte žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom. b) Chráňte ručné elektrické náradie pred účinkami dažďa a vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom. c) Nepoužívajte prívodnú šnúru na iný účel, ako je určená, napríklad na prenášanie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Bosch Power Tools Zabezpečte, aby sa sieťová šnúra nedostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa súčiastkami náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elektrickým prúdom. d) Keď pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom. e) Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.

a) Noste osobné ochranné pomôcky a vždy používajte ochranné okuliare. Nosenie ochranných pomôcok ako sú ochranná prilba alebo chrániče sluchu podľa druhu ručného elektrického náradia a spôsobu jeho použitia znižujú riziko poranenia.

4) Používanie a ošetrovanie ručného

elektrického náradia a) Nepoužívajte nikdy také ručné elektrické náradie, ktoré má pokazený vypínač. Ručné elektrické náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi. b) Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať výrobok osobám, ktoré s ním nie sú dôverne oboznámené, alebo ktoré si neprečítali tieto Pokyny. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby. 1 609 929 R18 | (31.1.08) OBJ_BUCH-620-003.book Page 164 Thursday, January 31, 2008 2:05 PM 164 | Slovensky c) Používajte ručné elektrické náradie, príslušenstvo, pracovné nástroje a pod. v súlade s týmito pokynmi. Pri práci zohľadnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viesť k nebezpečným situáciám.

a) Náradie nechávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná. Bezpečnostné pokyny pre systémy s jemným rozprašovaním f Svoje pracovisko udržiavajte čisté, majte ho vždy dobre osvetlené a zabezpečte, aby sa ňom nenachádzali nádoby od farieb a rozpúšťadiel, handry alebo iné horľavé materiály. Hrozí prípadné nebezpečenstvo samovznietenia. Majte v každom čase k dispozícii nejaké funkčné hasiace zariadenie/hasiace prístroje. f Postarajte sa o dobré vetranie v priestore rozprašovania, aj o dostatok čerstvého vzduchu v celej miestnosti. Vyparené horľavé rozpúšťadlá vytvárajú výbušné prostredie. f Nestriekajte ani nečistite takými látkami, ktorých bod vzplanutia sa nachádza pod hodnotou 21 °C. Používajte materiály na báze vody, ťažko odparovateľných uhľovodíkov alebo nejaké podobné materiály. Ľahko sa vyparujúce (prchavé) horľavé rozpúšťadlá vytvárajú výbušné prostredie. 1 609 929 R18 | (31.1.08) f Nestriekajte v takom priestore, kde sa nachádzajú zápalné zdroje, ako sú elektrické iskry statickej elektriny, otvorené plamene, zapaľovacie plamene, horúce predmety, motory, cigarety a iskry vznikajúce pri zasúvaní a vyberaní sieťových šnúr alebo pri obsluhe vypínačov. Takéto zdroje iskier môžu spôsobiť zapálenie prostredia. f Nikdy nestriekajte také látky, ktoré nepoznáte a o ktorých neviete, či predstavujú nejaké nebezpečenstvo. Neznáme látky môžu vytvoriť ohrozujúce podmienky. f Pri striekaní alebo pri manipulácii s chemikáliami používajte doplnkové osobné ochranné prostriedky ako primerané rukavice a ochrannú alebo dýchaciu masku. Nosenie ochranných pomôcok, ktoré zodpovedajú príslušným pracovným podmienkam, znižuje riziko vystavenia Vášho zdravia účinkom škodlivých látok. f Nestriekajte nikdy sami na seba, ani na iné osoby alebo na zvieratá. Svoje ruky a ostatné časti tela majte vždy v dostatočnej vzdialenosti od lúča rozprašovanej látky. Ak sa dostane lúč rozprašovanej látky na pokožku, okamžite vyhľadajte lekársku pomoc. Rozprašovaná látka môže preniknúť dokonca aj cez rukavicu a dostať sa takýmto spôsobom do Vášho tela. f Neošetrujte postriekanie svojho tela ako jednoduché porezanie. Vysokotlakový lúč môže nastriekať do Vášho tela jedovaté látky a spôsobiť Vám vážne poranenie. V prípade vystreknutia na kožu neodkladne vyhľadajte lekársku pomoc. Bosch Power Tools OBJ_BUCH-620-003.book Page 165 Thursday, January 31, 2008 2:05 PM Slovensky | 165 f Dávajte pozor na prípadné nebezpečenstvá striekanej látky. Všimnite si značky na nádobe alebo informácie výrobcu striekanej látky, vrátane upozornení na povinnosť používania osobných ochranných pomôcok. Pokyny výrobcu musíte bezpodmienečne dodržiavať, aby ste znížili riziko požiaru ako aj poškodenie zdravia spôsobené jedmi, karcinogénnymi látkami a pod. f Používajte len dýzové nástavce špecifikované výrobcom. Nikdy nestriekajte bez namontovaného dýzového chrániča. Používanie špeciálneho dýzového nástavca s vhodným dýzovým chráničom znižuje pravdepodobnosť, že vysokotlakový lúč prenikne cez Vašu pokožku a do tela Vám vstrekne nejaké jedovaté látky. f Pri čistení a výmene dýzových nástavcov postupujte opatrne. Keď sa počas striekania dýzový nástavec upchá, ešte predtým, ako demontujete dýzu, aby ste ju vyčistili, postupujte podľa pokynov výrobcu a vypnite náradie a uvoľnite vytvorený tlak. Kvapaliny pod vysokým tlakom môžu preniknúť cez pokožku, takto sa môže jed dostať do tela a spôsobiť vážne poškodenie zdravia. f Chráňte zástrčku sieťovej šnúry a vypínač striekacej pištole pred znečistením farou alebo inými kvapalinami. Nikdy nepodopierajte sieťovú šnúru pri zástrčkovom spojení. Chyby pri dodržiavaní bezpečnostných pokynov môžu mať za následok zásah elektrickým prúdom. Popis fungovania Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Používanie podľa určenia Toto ručné elektrické náradie je určené na rozprašovanie lakových farieb obsahujúcich rozpúšťadlá a lakových farieb riediteľných vodou, lazúrovacích náterov, základných farieb, priehľadných lakov, krycích lakov na motorové vozidlá, moridiel, prostriedkov na ochranu dreva, prostriedkov na ochranu rastlín, olejov a dezinfekčných prostriedkov. Toto ručné elektrické náradie nie je vhodné na spracovávanie disperzných a latexových farieb, lúhov, krycích materiálov obsahujúcich kyseliny, zrnitých materiálov a materiálov obsahujúcich drobné telieska a tiež nie na striekanie ťažko rozprašujúcich materiálov ani takých, ktoré ťažko kvapkajú. Ručné elektrické náradie používajte len vtedy, keď môžete spoľahlivo zhodnotiť všetky jeho funkcie a bez obmedzenia ich uskutočniť, alebo ak ste dostali príslušné pokyny. Informácia o hlučnosti/vibráciách Namerané hodnoty zisťované na základe normy EN 60745. Hodnotená hladina akustického tlaku A tohto náradia je typicky 74 dB(A). Nepresnosť merania K=3 dB. Hladina hluku môže pri práci dosahovať hodnotu nad 80 dB(A). Používajte chrániče sluchu! Vibrácia ruky a predlaktia je typicky nižšia ako 2,5 m/s2. Bosch Power Tools 1 609 929 R18 | (31.1.08) OBJ_BUCH-620-003.book Page 166 Thursday, January 31, 2008 2:05 PM 166 | Slovensky Vyobrazené komponenty Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie elektrického náradia na grafickej strane tohto Návodu. 1 Striekacia pištoľ Technické údaje Systém s jemným rozprašovaním PFS 65 Vecné číslo 3 603 B06 1.. 2 Vzduchový uzáver Menovitý príkon

3 Presuvná matica Dopravný výkon g/min

4 Značka pre uzáver SDS Rozprašovací výkon 5 Nastavovacie koliesko pre množstvo rozstrekovanej látky 6 Hadicová prípojka (striekacia pištoľ) Časová náročnosť na plochu 5 m2 nanesenie farby 7 Predĺženie pätky (len pre nádržku s objemom 800 ml)

Dĺžka vzduchovej hadice

2,8 11 Dýza Hmotnosť podľa EPTA-Procedure 01/2003 12 Tesnenie dýzy Trieda ochrany 8 Nádržka na striekanú látku, 600 ml Nádržka na striekanú látku, 800 ml* 9 Pracovný vypínač 10 Nasávacia rúrka s tesnením nádržky 13 Vzduchová hadica 14 Uzáver SDS 15 Základná jednotka /II Všimnite si láskavo vecné číslo na typovom štítku svojho ručného elektrického náradia. Obchodné názvy jednotlivých produktov sa môžu odlišovať. 16 Upevňovacia zvierka 17 Oko pre popruh na prenášanie 18 Vypínač 19 Hadicová prípojka (základná jednotka) 20 Popruh na prenášanie 21 Odmerka 22 Kryt vzduchového filtra *Zobrazené alebo popísané príslušenstvo nepatrí do základnej výbavy produktu. Vyhlásenie o konformite Na vlastnú zodpovednosť vyhlasujeme, že dole popísaný výrobok „Technické údaje“ sa zhoduje s nasledujúcimi normami alebo normatívnymi dokumentami: EN 60335 podľa ustanovení smerníc 2004/108/EG, 98/37/EG (do

D-70745 Leinfelden-Echterdingen 1 609 929 R18 | (31.1.08) Bosch Power Tools OBJ_BUCH-620-003.book Page 167 Thursday, January 31, 2008 2:05 PM Slovensky | 167 Montáž Používanie f Pred každou prácou na ručnom elektrickom náradí vytiahnite zástrčku náradia zo zásuvky. Príprava práce Pripojenie vzduchovej hadice (pozri obrázky A1 – A2) f Vykonávanie striekacích prác v blízkosti vodných zdrojov alebo na susedných plochách v bezprostrednej spádovej oblasti vodných zdrojov nie je dovolené. – Otvorte upevňovaciu zvierku 16 a odkrúťte vzduchovú hadicu 13. – Demontujte oba ochranné kryty z oboch koncov vzduchovej hadice. Pri kupovaní farieb, lakov a iných materiálov na striekanie si všímajte ich vlastnosti týkajúce sa ochrany životného prostredia. Pripojenie na striekaciu pištoľ: Upozornenie: V dostatočnom rozsahu a dôkladne pozakrývajte okolie striekanej plochy. – Nasuňte uzáver SDS 14 vzduchovej hadice podľa označenia šípkou pevne do prípojky striekacej pištole 6. – Otočte uzáver SDS až po aretáciu tak, aby počuteľne zaskočil. Pripojenie základnej jednotky: – Nasuňte druhý uzáver SDS vzduchovej hadice podľa označenia šípkou pevne do prípojky základnej jednotky 19. – Otočte uzáver SDS až po aretáciu tak, aby počuteľne zaskočil. Upozornenie: Po použití opäť chráňte konce hadice nasadením ochranných krytov. Upevnenie popruhu na prenášanie (pozri obrázok B) Aby ste mohli dobre dosiahnuť všetky plochy, na ktoré chcete striekať a boli flexibilný, môžete si základnú jednotku zavesiť na popruh na prenášanie 20. – Do každého oka 17 zaháčkujte jeden koniec popruhu. Bosch Power Tools Príprava striekanej plochy Rozstrekovaná hmla znečisťuje životné prostredie. Pri práci s náradím vo vnútorných priestoroch sa môžu všetky nezakryté povrchové plochy znečistiť. Plocha, na ktorú budete striekať, musí byť čistá, suchá a zbavená mastnoty. – Hladké plochy zdrsnite a potom z nich odstráňte jemný prach. Riedenie striekaného materiálu f Pri riedení dávajte pozor na to, aby bolo použité riedidlo pre daný striekaný materiál vhodné. Pri použití nesprávneho rozriedenia (riedidla) môžu vznikať hrudky, ktoré spôsobia upchatie striekacej pištole. Striekaný (rozprašovaný) materiál odporúčané zriedenie Prostriedky na ochranu dreva, moridlá, oleje, lazúrové nátery neriedené Dezinfekčné prostriedky, prostriedky na ochranu rastlín neriedené Lakovacie farby riediteľné rozpúšťadlom alebo vodou, základné farby, krycie laky na motorové vozidlá a lazúrovacie laky nanášané v hrubej vrstve zriedený minimálne 10 % 1 609 929 R18 | (31.1.08) OBJ_BUCH-620-003.book Page 168 Thursday, January 31, 2008 2:05 PM 168 | Slovensky Ak je potrebné striekaný materiál zriediť, postupujte nasledovne: Uvedenie do prevádzky – Vezmite odmerku 21. – Striekaný materiál dobre premiešajte. – Naplňte dostatok striekaného materiálu do nádržky na rozstrekovanú látku 8. (pozri „Plnenie striekaného materiálu“, strana 168) – Striekaný materiál zrieďte rozpúšťadlom o 10 %. Napríklad: Striekaný materiál s pôvodným objemom [ml] riedilo [ml]

f Všimnite si napätie siete! Napätie zdroja prúdu musí mať hodnotu zhodnú s údajmi na typovom štítku ručného elektrického náradia. Výrobky označené pre napätie 230 V sa smú používať aj s napätím 220 V. f Dávajte pritom pozor na to, aby základná jednotka nemohla počas prevádzky nasať žiaden prach alebo nejaké iné nečistoty. f Dávajte pozor na to, aby ste základnú jednotku nikdy neostriekali. Zapnutie – Striekaný materiál dobre premiešajte. – Na nejakej testovacej ploche vykonajte skúšobný nástrek. (pozri „Striekanie“, strana 169) Keď dosiahnete optimálnu kvalitu striekania, môžete začať so striekaním obrobku. alebo Ak nie je kvalita striekania uspokojivá, alebo ak farba vôbec nevychádza von, postupujte podľa pokynov v odseku „Odstraňovanie porúch“ na strane 171. Plnenie striekaného materiálu (pozri obrázky C1 – C2) – Zasuňte zástrčku do zásuvky. – Vezmite striekaciu pištoľ do ruky a nasmerujte ju na plochu, ktorú budete striekať. – Stlačte najprv vypínač 18. – Stlačte pracovný vypínač 9 na striekacej pištoli. Upozornenie: Keď je základná jednotka zapnutá, vychádza z dýzy 11 neustále vzduch. Vypnutie – Uvoľnite pracovný vypínač 9 a znova stlačte vypínač 18. – Vytiahnite zástrčku zo zásuvky. f Pred každou prácou na ručnom elektrickom náradí vytiahnite zástrčku náradia zo zásuvky. – Odskrutkujte nádržku 8 zo striekacej pištole. – Nasávaciu rúrku 10 otočte tak, aby sa dal striekaný materiál vystriekať takmer bez akéhokoľvek zvyšku: na striekanie ležiacich smerom dopredu k objektov dýze na striekacie práce nad hlavou smerom dozadu k rukoväti – Naplňte striekaný materiál do nádržky a dobre ju priskrutkujte k striekacej pištoli. 1 609 929 R18 | (31.1.08) Bosch Power Tools OBJ_BUCH-620-003.book Page 169 Thursday, January 31, 2008 2:05 PM Slovensky | 169 Pokyny na používanie Striekanie (pozri obrázky D–E) Upozornenie: Všímajte si smer vetra, keď budete používať toto ručné elektrické náradie mimo miestnosti vonku. – Najprv uskutočnite skúšobné striekanie a nastavte kvalitu rozprašovania a množstvo striekaného materiálu podľa druhu striekaného materiálu. (Nastavenie pozri nasledujúce odseky) – Striekaciu pištoľ držte bezpodmienečne v zvislej polohe a v rovnomernej vzdialenosti 5 – 15 cm od striekaného objektu. – Začnite so striekaním mimo striekanej plochy. – Podľa nastavenia rozprašovania pohybujte striekacou pištoľou rovnomerne priečne sem a tam alebo hore a dole. Rovnomerná kvalita povrchovej plochy vzniká vtedy, keď sa stopy prekrývajú približne v šírke 4 – 5 cm. – Vyhýbajte sa prerušeniu striekania v rámci striekanej plochy. Rovnomerné vedenie striekacej pištole zabezpečuje jednotnú kvalitu povrchu striekanej plochy. Nastavenie kvality rozprašovania (pozri obrázok F) f Nikdy nestláčajte pracovný vypínač 9 počas prestavovania vzduchového uzáveru 2. – Uvoľnite presuvnú maticu 3. – Vzduchový uzáver 2 nastavte otočením do požadovanej polohy. – Presuvnú maticu potom opäť utiahnite. Vzduchový Rozpraš uzáver ovaný lúč Použitie

zvislý plochý lúč pre horizontálny smer práce vodorovný plochý lúč pre vertikálny smer práce okrúhly lúč pre kúty, hrany a ťažko prístupné miesta Nerovnomerná vzdialenosť od striekanej plochy a nerovnaký uhol striekacej pištole majú za následok vytváranie príliš silnej hmly rozprašovanej látky a tým vytváranie nerovnomernej povrchovej plochy. – Striekanie vždy ukončujte mimo striekanej plochy. Nikdy nevystriekajte nádobku na striekaný materiál celkom doprázdna. Keď sa nasávacia rúrka prestane ponárať do striekaného materiálu, vytváranie rozprašovanej hmly sa preruší a výsledkom je nerovnomerná povrchová plocha. Keď sa striekaný materiál usadil na dýze a vzduchovom uzávere, vyčistite obe súčiastky pomocou rozpúšťadla, ktoré ste použili na riedenie striekaného materiálu. Bosch Power Tools 1 609 929 R18 | (31.1.08) OBJ_BUCH-620-003.book Page 170 Thursday, January 31, 2008 2:05 PM 170 | Slovensky Nastavenie množstva striekaného materiálu (pozri obrázok G) – Otáčajte nastavovacie koliesko 5 tak, aby ste nastavili požadované množstvo rozprašovaného materiálu: I: minimálne množstvo rozprašovaného materiálu, IIII: maximálne množstvo rozprašovaného materiálu. Množstvo striekaného materiálu Nastavenie Priveľa striekaného materiálu na striekanej ploche: Množstvo striekaného materiálu treba zmenšiť. – Otáčajte nastavovacie koliesko 5 v smere I. Príliš málo striekaného materiálu na striekanej ploche: Množstvo striekaného materiálu treba zväčšiť. – Otáčajte nastavovacie koliesko 5 v smere IIII. Odkladanie striekacej pištole (pozri obrázok H) Pri odkladaní sa dá striekacia pištoľ zavesiť do upevňovacej zvierky 16. – Zaveste striekaciu pištoľ presuvnou maticou 3 do upevňovacej zvierky 16. 1 609 929 R18 | (31.1.08) Údržba a servis Údržba a čistenie f Pred každou prácou na ručnom elektrickom náradí vytiahnite zástrčku náradia zo zásuvky. Čistenie (pozri obrázky I–K) Vecne správne a dôkladné vyčistenie striekacej pištole je zásadným predpokladom jej bezchybného fungovania. Ak je čistenie pištole chybné alebo vecne nesprávne, výrobca nepreberá žiadne nároky užívateľa na záruku výrobku. Striekaciu pištoľ aj nádržku na striekaný materiál vždy vyčistite so zreteľom na použitý striekaný materiál príslušným riedidlom (rozpúšťadlom alebo vodou). Nikdy neponárajte do rozpúšťadla celú pištoľ. Nikdy nečistite otvory pre dýzy a vzduchové otvory pomocou špicatých kovových predmetov. Nikdy nevracajte zriedený striekaný materiál späť k originálnemu (neriedenému) striekanému materiálu. Keď ste boli nutený použiť zdraviu škodlivé striekané materiály, striekaciu pištoľ vyčistite mimoriadne dôkladne. – Vypnite základnú jednotku a stlačte pracovný vypínač 9 striekacej pištole, aby sa striekaný materiál mohol vrátiť späť do nádržky. – Vyskrutkujte nádržku na striekaný materiál 8 zvyšok striekaného materiálu z nej vylejte. – Do nádržky naplňte rozpúšťadlo (riedidlo alebo vodu) a dobre ju naskrutkujte na striekaciu pištoľ. – Striekaciu pištoľ niekoľkokrát dobre potraste. – Zapnite základnú jednotku a vystriekajte riedidlo do nejakej prázdnej plechovice od materiálu. – Posledné tri kroky opakujte dovtedy, kým nebude zo striekacej pištole vychádzať čisté riedidlo. – Potom základnú jednotku opäť vypnite. – Nádržku 8 celkom vyprázdnite. Bosch Power Tools OBJ_BUCH-620-003.book Page 171 Thursday, January 31, 2008 2:05 PM Slovensky | 171 – Skontrolujte, či sa v nasávacej rúrke s tesnením nádržky 10 nenachádza nejaký striekaný materiál, alebo či nie je poškodená. – Vyčistite nádržku a striekaciu pištoľ zvonku pomocou handričky namočenej do príslušného riedidla. – Odskrutkujte prevlečnú maticu 3 a vzduchový uzáver 2. – Vyčistite dýzu 11 a ihlu dýzy pomocou použitého riedidla. Príležitostne treba okrem toho vyčistiť aj tesnenie dýzy 12. – Demontujte dýzu 11 a tesnenie dýzy 12. V prípade potreby si vezmite na pomoc nejaký zahrotený predmet, pretože tesnenie dýzy sa zvykne na striekaciu pištoľ prilepiť. – Vyčistite tesnenie dýzy použitým riedidlom (rozpúšťadlom). – Tesnenie dýzy vložte opäť do striekacej pištole na pôvodné miesto. Dajte pozor na to, aby drážka v striekacej pištoli smerovala von. – Nasuňte dýzu na telo striekacej pištole a otočte ju do správnej polohy. – Nasaďte vzduchový uzáver 2 na dýzu a dobre ju utiahnite prevlečnou maticou 3. Výmena vzduchového filtra (pozri obrázok L) Keď je vzduchový filter znečistený, treba ho vymeniť za nový. – Demontujte kryt vzduchového filtra 22. – Vymeňte vzduchový filter. – Kryt vzduchového filtra dajte na pôvodné miesto. Likvidácia materiálu Rozpúšťadlá a zvyšky striekaného materiálu je potrebné zlikvidovať tak, aby nebolo ohrozené životné prostredie. Dodržiavajte pokyny výrobcu o likvidácii a domáce predpisy o likvidácii špeciálneho odpadu. Chemikálie, ktoré ohrozujú životné prostredie, sa nesmú dostať do pôdy, do spodnej vody ani do vodných tokov. Nikdy nevylievajte chemikálie, ktoré poškodzujú životné prostredie, do kanalizácie! Odstraňovanie porúch Problém Príčina Odstránenie Striekaný materiál nevytvára správne pokrytie Množstvo striekaného materiálu príliš malé Otočiť nastavovacie koliesko 5 v smere IIII Vzdialenosť od striekanej plochy je príliš veľká Zmenšite vzdialenosť od striekanej plochy Na striekanej ploche je príliš málo rozprášeného materiálu, po ploche ste prešli príliš málokrát Postriekajte plochu viackrát Striekaný materiál je príliš hustý Striekaný materiál znova zrieďte o 10 % a vykonajte skúšobný nástrek Po nanesení sa striekaný Bolo nanesené priveľa striekaného materiálu materiál rozteká Bosch Power Tools Otočiť nastavovacie koliesko 5 v smere I Vzdialenosť od striekanej plochy je príliš malá Zväčšite vzdialenosť od striekanej plochy Striekaný materiál je príliš riedky Pridajte originálny (neriedený) striekaný materiál Striekali ste príliš často na to isté miesto Farbu odstráňte a pri druhom pokuse nestriekajte tak často na to isté miesto 1 609 929 R18 | (31.1.08) OBJ_BUCH-620-003.book Page 172 Thursday, January 31, 2008 2:05 PM 172 | Slovensky Problém Príčina Príliš veľké rozprašovanie materiálu Množstvo striekaného materiálu je Otočiť nastavovacie koliesko 5 v príliš veľké smere I Príliš silná rozprašovaná hmla Lúč rozstrekovaného materiálu pulzuje Odstránenie Dýza 11 je znečistená Vyčistite dýzu Tlak vytvorený v nádržke je príliš malý 8 Nádržku na striekaný materiál správne priskrutkujte k striekacej pištoli Striekaný materiál je príliš hustý Striekaný materiál znova zrieďte o 10 % a vykonajte skúšobný nástrek Vzduchový filter je veľmi znečistený Výmena vzduchového filtra Bolo nanesené priveľa striekaného materiálu Otočiť nastavovacie koliesko 5 v smere I Vzdialenosť od striekanej plochy je príliš veľká Zmenšite vzdialenosť od striekanej plochy V nádržke je príliš málo striekaného materiálu Doplňte striekaný materiál Odvzdušňovací otvor na nasávacej Vyčistite nasávaciu rúrku aj otvor rúrke 10 je upchatý Striekaný materiál vykvapkáva z dýzy Z dýzy nevychádza žiaden rozprašovaný materiál Vzduchový filter je veľmi znečistený Výmena vzduchového filtra Striekaný materiál je príliš hustý Striekaný materiál znova zrieďte o 10 % a vykonajte skúšobný nástrek Usadeniny striekaného materiálu na dýze 11 a na vzduchovom uzávere 2 Dýzu aj vzduchový uzáver vyčistite Dýza 11 je opotrebovaná Dýzu vymeňte Dýza 11 je uvoľnená Prevlečnú maticu 3 utiahnite Dýza 11 je upchatá Vyčistite dýzu Nasávacia rúrka 10 je upchatá Vyčistite nasávaciu rúrku Odvzdušňovací otvor na nasávacej Vyčistite nasávaciu rúrku aj otvor rúrke 10 je upchatý 1 609 929 R18 | (31.1.08) Nasávacia rúrka 10 je uvoľnená Nasávaciu rúrku dobre zastrčte Nevytvára sa žiaden tlak v nádržke na striekaný materiál 8 Nádržku na striekaný materiál správne priskrutkujte k striekacej pištoli Striekaný materiál je príliš hustý Striekaný materiál znova zrieďte o 10 % a vykonajte skúšobný nástrek Bosch Power Tools OBJ_BUCH-620-003.book Page 173 Thursday, January 31, 2008 2:05 PM Slovensky | 173 Údržba Ak by prístroj napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonať autorizovanej servisnej opravovni elektrického náradia Bosch. Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Likvidácia Striekaciu pištoľ, základnú jednotku, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu požadovanej ochrane životného prostredia. Na recyklovanie podľa jednotlivých druhov sú súčiastky z plastu označené. Len pre krajiny EÚ: Servisné stredisko a poradenská služba pre zákazníkov Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradenskej služby pre zákazníkov Bosch Vám rád pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia produktov a príslušenstva. Neodhadzujte ručné elektrické náradie do komunálneho odpadu! Podľa Európskej smernice 2002/96/EG o starých elektrických a elektronických výrobkoch a podľa jej aplikácií v národnom práve sa musia už nepoužiteľné elektrické produkty zbierať separovane a dať na recykláciu zodpovedajúcu ochrane životného prostredia. Zmeny vyhradené. Slovakia Tel.: +421 (02) 48 703 800 Fax: +421 (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Bosch Power Tools 1 609 929 R18 | (31.1.08) OBJ_BUCH-620-003.book Page 174 Thursday, January 31, 2008 2:05 PM 174 | Magyar Általános biztonsági előírások az elektromos kéziszerszámokhoz
