PFS 65 - Värvipüstol BOSCH - Tasuta kasutusjuhend

Toote tüüp	Värvipüstol
Bränd	BOSCH
Mudel	PFS 65
Nimivõimsus	280 W
Voolukiirus	130 g/min
Pihustusvõimsus	65 W
Aeg 5 m² värvimiseks	10 min
Mahuti maht	600 ml (800 ml valikuliselt)
Painduva vooliku pikkus	1,8 m
Kaal (EPTA järgi)	2,8 kg
Helirõhutase	74 dB(A)
Toide	230 V ~ 50 Hz
Kaitsetase	II (topeltisolatsioon)
Pihustussüsteem	Peenpihustus
Kasutatavad tootetüübid	Värvid, lakid, peitsid, õlid, eemaldusvahendid, taimekaitsevahendid
Mittesobivad tooted	Dispersioonvärvid, lateks, aluselised pesuained, happelised tooted, teralised ained
Koguse reguleerimine	Eelseadistusnupp (I kuni III)
Pihustusvormi reguleerimine	Reguleeritav õhuklapp (vertikaalne, horisontaalne, ümmargune pihustus)
Soovitatav pihustuskaugus	5 kuni 15 cm
Puhastamine	Sobiva lahjendiga (lahusti või vesi) pärast iga kasutuskorda
Regulaarne hooldus	Otsiku, tihendi puhastamine, õhufiltri vahetamine
Peamised varuosad	Otsik (11), otsiku tihend (12), õhufilter, tõusutoru (10)
Müügijärgne teenindus	Bosch SAV – Tel. [phone] (Prantsusmaa)

Korduma kippuvad küsimused - PFS 65 BOSCH

Kuidas lahustada värvi optimaalseks pihustamiseks?

Kasutage kaasasolevat mõõtetopsi. Värvi lahustamist vajavate värvide puhul lisage 10% sobivat lahustit (lahustit või vett) algsest mahust. Näiteks 500 ml värvi kohta lisage 50 ml lahustit. Segage hästi ja tehke enne alustamist proovipihustus testpinnale. Järgige tootja juhiseid.

Mida teha, kui värv ei tule otsikust välja?

Võimalikud põhjused: ummistunud otsik, ummistunud tõusutoru, valesti kinnitatud mahuti (surve puudub) või liiga viskoosne värv. Puhastage otsik ja tõusutoru sobiva lahjendiga. Kontrollige, et mahuti on korralikult kinni keeratud. Kui värv on liiga paks, lahustage seda uuesti 10% võrra ja proovige uuesti.

Miks värvipihustus pulseerib?

Pulsatsioone võivad põhjustada liiga madal värvitase mahutis, ummistunud tõusutoru (eriti ventilatsiooniava), määrdunud õhufilter või liiga viskoosne värv. Lisage värvi, puhastage tõusutoru, vajadusel vahetage õhufiltrit või lahustage värvi.

Kuidas puhastada püstolit pärast kasutamist?

Esmalt tühjendage mahutist ülejäänud värv. Täitke see sobiva lahjendiga (lahusti või vesi vastavalt värvile). Keerake mahuti kinni, lülitage seade sisse ja pihustage lahjendit tühja anumasse, kuni see tuleb selgena. Seejärel võtke lahti otsik, õhuklapp ja tihendid ning puhastage need eraldi lahjendiga niisutatud lapiga. Ärge kunagi kasutage otsikute puhastamiseks teravaid metallesemeid.

Kuidas reguleerida pihustatava värvi kogust?

Pöörake püstolil asuvat eelseadistusnuppu (5). Asend I vastab minimaalsele kogusele, asend III maksimaalsele. Kui pind on liiga märg, vähendage voolukiirust, keerates I poole. Kui see on liiga kuiv, suurendage III poole.

Kuidas reguleerida pihustusvormi (horisontaalne, vertikaalne, ümmargune)?

Keerake lahti ühendusmutter (3) ja pöörake õhuklapp (2) soovitud asendisse: lame vertikaalne pihustus horisontaalseks liikumiseks, lame horisontaalne pihustus vertikaalseks liikumiseks, ümmargune pihustus nurkadeks. Pärast reguleerimist pingutage ühendusmutter uuesti. Ärge kunagi vajutage lülitit reguleerimise ajal.

Millist pihustuskaugust peaksin järgima?

Hoidke konstantset kaugust 5 kuni 15 cm otsiku ja värvitava pinna vahel. Liiga suur kaugus suurendab udu ja põhjustab ebaühtlase viimistluse. Liiga väike kaugus põhjustab tilkumist. Liigutage püstolit ühtlaselt, kattudes iga riba 4-5 cm ulatuses.

Kuidas vahetada õhufiltrit?

Eemaldage õhufiltri kate (22), asendage vana filter uuega ja pange kate tagasi. Määrdunud õhufilter võib põhjustada pulsatsioone või ebapiisavat voolu. Vahetage see välja kohe, kui see on nähtavalt määrdunud.

Mida teha, kui värv süstitakse nahka?

Pöörduge viivitamatult arsti poole. Toode võib tungida läbi naha ja süstida mürgiseid aineid. Ärge käsitlege süstimist lihtsa vigastusena. Kandke pihustamise ajal alati kindaid ja sobivat kaitsevarustust.

Kuidas hoiustada seadet pärast kasutamist?

Pärast täielikku puhastamist kaitske vooliku otsad kaasasolevate korkidega. Riputage püstol kinnitusklambrisse (16) hoiustamiseks. Hoidke seadet lastele kättesaamatus kohas, kuivas ja külmumise eest kaitstud kohas. Ärge kunagi valage lahjendatud värvi tagasi algsesse mahutisse.

KASUTUSJUHEND PFS 65 BOSCH

Veaotsing

Pihustuspüstoli ühendamine:

- Keerake survepüstoli 5 suunas I.

- Keerake survepüstoli 5 suunas III.

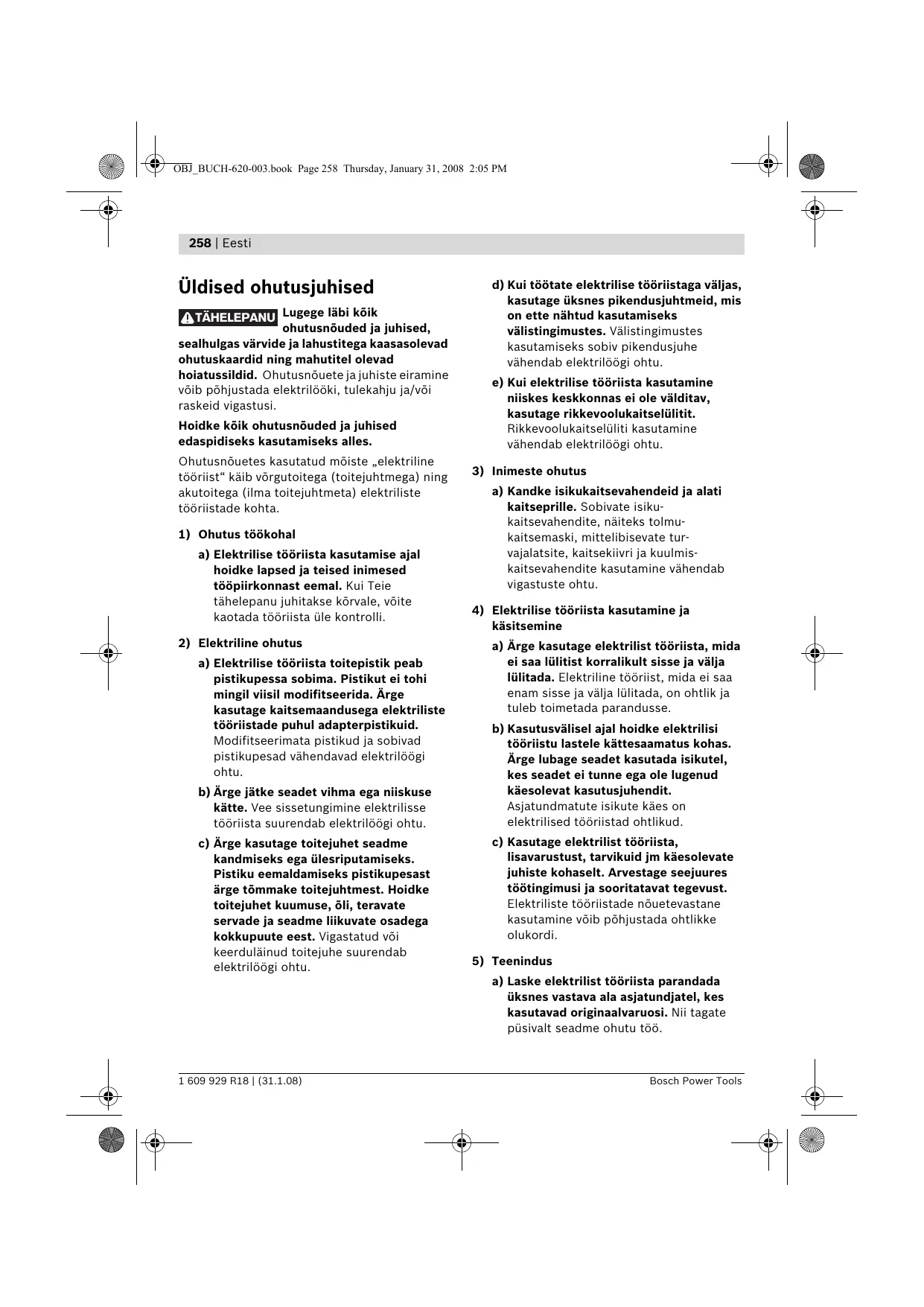

TÄHELEPANU: Lugege läbi kõik ohutusnõuded ja juhised,

sealhulgas värvide ja lahustitega kaasasolevad ohutuskaardid ning mahutitel olevad

hoiatussildid. Ohutusnõuete ja juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või raskeid vigastusi.

Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Ohutusnõuetes kasutatud mõiste „elektriline tööriist“ käib võrgutoitega (toitejuhtmega) ning akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

1) Ohutus töökohal

a) Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töö piirkonnast eemal. Kui Teie tähelepanu juhitakse kõrvale, võite kaotada tööriista üle kontrolli.

2) Elektriline ohutus

a) Elektrilise tööriista toitepistik peab pistikupessa sobima. Pistikut ei tohi mingil viisil modifitseerida. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Modifitseerimata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. b) Ärge jätke seadet vihma ega niiskuse kätte. Vee sissetungimine elektrilisse tööriista suurendab elektrilöögi ohtu. c) Ärge kasutage toitejuhet seadme kandmiseks ega ülesriputamiseks. Pistiku eemaldamiseks pistikupesast ärge tõmmake toitejuhtmest. Hoidke toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osadega kokkupuute eest. Vigastatud või keerdulainud toitejuhe suurendab elektrilöögi ohtu.

d) Kui töötate elektrilise tööriistaga väljas, kasutage üksnes pikendusjuhtmeid, mis on ette nähtud kasutamiseks välistingimustes. Välistingimustes kasutamiseks sobiv pikendusjuhe vähendab elektrilöögi ohtu. e) Kui elektrilise tööriista kasutamine niiskes keskkonnas ei ole välditav, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

3) Inimeste ohutus

a) Kandke isikukaitsevahendeid ja alati kaitseprille. Sobivate isikukaitsevahendite, näiteks tolmukaitsemaski, mittelibisevate turvajalatsite, kaitsekiivri ja kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.

4) Elektrilise tööriista kasutamine ja käsitsemine

a) Ärge kasutage elektrilist tööriista, mida ei saa lülitist korralikult sisse ja välja lülitada. Elektriline tööriist, mida ei saa enam sisse ja välja lülitada, on ohtlik ja tuleb toimetada parandusse. b) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge lubage seadet kasutada isikutel, kes seadet ei tunne ega ole lugenud käesolevat kasutusjuhendit. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. c) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jm käesolevate juhiste kohaselt. Arvestage seejuures töötingimusi ja sooritatavat tegevust. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.

5) Teenindus

a) Laske elektrilist tööriista parandada üksnes vastava ala asjatundjatel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutuse.

Ohutusnõuded peenpihustussüsteemide kasutamisel

Hoidke tööpiirkond puhas ning hästi valgustatud. Eemaldage tööpiirkonnast värvi- ja lahustipurgid, lapid ja muud süttivad materjalid. Iseenesliku süttimise oht. Hoidke pidevalt käepärast töökorras tulekustutid/kustutusseadmed. ▶ Tagage pihustuspiirkonnas hea ventilatsioon ning piisava hulga värske õhu juurdevool tööruumi. Aurustuvad süttivad lahustid tekitavad plahvatusohtliku keskkonna. ▶ Ärge pihustage ega kasutage puhastamiseks aineid, mille leekpunkt on kõrgem kui 21 °C. Kasutage aineid, mis põhinevad veel, raskesti lenduvatel süsivesinikel või teistel sarnastel ainetel. Kergesti lenduvad aurustuvad lahustid tekitavad plahvatusohtliku keskkonna. ▶ Ärge pihustage tuleallikate, näiteks staatiliste sädemete, lahtise leegi, süüteleegi, kuumade esemete, mootorite, sigarettide läheduses, samuti elektrijuhtmete ühendamisest või lahutamisest või lülitite käsitsemisest tekkivate sädemete läheduses. Taolised sädemed võivad põhjustada ümbritseva keskkonna süttimise. ▶ Ärge pihustage aineid, mille puhul ei ole teada, kas need on ohtlikud. Tundmatud ained võivad tekitada ohtlikke olukordi. Kemikaalide pihustamisel kasutage lisaks isikukaitsevahendeid, näiteks sobivaid kaitsekindaid ja kaitse- või hingamisteede kaitsemaski. Sobivate kaitsevahendite kasutamine vähendab ohtlike ainetega kokkupuutumise võimalust.

Ärge pihustage iseenda, teiste inimeste ja loomade suunas. Hoidke oma käsi ja teisi kehaosi pihustatud ainest eemal. Kui pihustatud aine tungib läbi naha, pöörduge kohe arsti poole. Pihustatud aine võib nahka tungida isegi läbi kinda ja sattuda nii Teie organismi. Ärge käsitlege vigastatud kohta tavalise sisselõikena. Kõrgsurve tõttu võivad organismi sattuda mürgised ained, mis tekitavad tõsiseid vigastusi. Kui aine tungib nahka sisse, pöörduge viivitamatult arsti poole. Pöörake tähelepanu pihustatava aine võimalikele ohtudele. Lugege läbi mahutil olevad märgistused ja tootja teave, sealhulgas nõue kasutada isikukaitsevahendeid. Tuleohu ning toksilistest, kantserogeensetest jms ainetest põhjustatud ohtude vältimiseks järgige tootja juhiseid. Kasutage üksnes tootja poolt ette nähtud otsakuid. Ärge kunagi pihustage ilma külgemonteeritud otsakukaitmeta. Spetsiaalse otsaku ja sobiva otsakukaitsme kasutamine vähendab võimalust, et kõrgsurvejuga tungib läbi naha ja et organismi satub mürke. Olge ettevaatlik otsakute puhastamisel ja vahetamisel. Kui otsak pihustamise ajal ummistub, lülitage enne otsaku puhastamist seade ja rõhk vastavalt tootja juhistele välja. Kõrgsurve all olevad vedelikud võivad tungida läbi naha, viia organismi mürke ja põhjustada seetõttu tõsiseid vigastusi.

Hoidke toitejuhtme pistik ja pihustuspüstoli lüliti puhtana värvist ja teistest vedelikest. Ärge kunagi hoidke juhet toetuseks pistikuühendusest. Juhiste eiramise tagajärjeks võib olla elektrilöök.

Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Nõuetekohane kasutamine

Seade on ette nähtud üksnes lahustisaldusega ja veeslahustuvate värvide, lasuuride, kruntvärvide, lakkide, autovärvide, peitside, puidukaitsevahendite, taimekaitsevahendite, õlide ja desinfektsioonivahendite pihustamiseks.

Seade ei sobi dispersioon- ja lateksvärvide, leelislahuste, happeliste viimistlusmaterjalide, teraliste ja osakesi sisaldavate ainete ning raskesti pihustatavate ja mittetilkuvate ainete pihustamiseks.

Kasutage seadet üksnes siis, kui Teil on täielik ülevaade seadme kõikidest funktsioonidest ning suudate seadet piiranguteta kasutada või kui olete saanud asjaomase väljaõppe.

Andmed müra/vibratsiooni kohta

Mõõtmised teostatud vastavalt standardile EN 60745.

Seadme A-karakteristikuga mõõdetud helirõhutase on üldjuhul 74 dB(A). Mõõtemääramatus K = 3 dB.

Müratase võib töötamisel ületada 80 dB(A). Kasutage kuulmiskaitsevahendeid!

Käe-randme-vibratsioon on tavaliselt alla 2,5m / s²

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste lehekülgedel toodud numbrid.

1 Pihustuspüstol 2 Õhuregulaator 3 Ülemutter 4 Märgis SDS-kinnituse jaoks 5 Pihustatava aine koguse regulaator 6 Voolikuliitmik (pihustuspüstol) 7 Jalapikendus (üksnes 800 ml mahuti jaoks) 8 Pihustatava aine mahuti, 600 ml Pihustatava aine mahuti, 800 ml* 9 Käsitsuslüliti

10 Toru mahuti tihendiga 11 Otsak 12 Otsaku tihend 13 Õhuvoolik 14 SDS-kinnitus 15 Põhirakis 16 Hoideklamber 17 Kanderihma aas 18 Lüliti (sisse/välja) 19 Voolikuliitmik (põhirakis) 20 Kanderihm 21 Mooteanum 22 Õhufiltri kate

*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Eesti 261

Tehnilised andmed

Peenpihustussüsteem	PFS 65
Tootenumber		3 603 B06 1..
Nimivöimsus	W	280
Pihustusjöudlus	g/min	130
Pihustamisvöimsus	W	65
Ajakulu 5 m² värvi pealekandmiseks	min	10
Pihustatava aine mahuti maht	ml	600
Öhuovoliku pikkus	m	1,8
Kaal EPTA-Procedure 01/2003 järgi	kg	2,8

Kaitseaste

□/II

Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus võib olla erinev.

Vastavus normidele

#

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed" kirjeldatud toode vastab järgmistele standarditele või normdokumentidele: EN 60335 vastavalt direktiividele 2004/108/EÜ, 98/37/EÜ (kuni 28.12.2009), 2006/42/EÜ (alates 29.12.2009).

Tehniline toimik saadaval aadressil: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja.

Õhuvooliku külgeühendamine (vt jooniseid A1-A2)

• Avage hoideklamber 16 ja rullige õhuvoolik 13 lahti.
• Eemaldage õhuvooliku mõlemast otsast kaitsekatted

Pihustuspüstoli külge ühendamine:

• Ühendage õhuvooliku SDS-kinnitus 14 vastavalt märgitud noolele tugevasti pihustuspüstoliga 6. Keerake SDS-kinnitust seni, kuni see kuuldavalt kohale fikseerub.

Põhirakise ühendamine:

• Ühendage õhuvooliku teine SDS-kinnitus vastavalt märgitud noolele tugevasti põhirakisega 19. Keerake SDS-kinnitust seni, kuni see kuuldavalt kohale fikseerub.

Märkus: Katke vooliku otsad pärast kasutamist uuesti kaitsekatetega.

Kanderihma kinnitamine (vt joonis B)

Et tagada mugavat juurdepääsu kõikidele töödeldavatele pindadele, saab põhirakise kanderihma 20 abil vööle riputada.

• Kinnitage rihma otsad aasadesse 17.

Kasutamine

Töö ettevalmistus

Pihustustööde tegemine on keelatud veekogude ääres ja veekogude valgaladega vahetult külgnevates piirkondades.

Värvide, lakkide ja pihustatavate ainete ostmisel pöörake tähelepanu nende keskkonnasõbralikkusele.

Pinna ettevalmistus

Markus: Katke toödeldava pinnaga kulgnev ala korralikult kinni.

Pihus saastab keskkonda. Siseruumides pihustamisel võivad saastuda kõik katmata pinnad.

Töödeldav pind peab olema puhas, kuiv ja rasvavaba.

• Siledad pinnad karestage ja eemaldage lihvimistolm.

Lahjendamisel veenduge, et pihustatav aine ja lahusti sobivad omavahel kokku. Vale lahusti kasutamisel võivad tekkida tükid, mis pihustuspüstoli ummistavad.

Pihustatav aine	Soovituslik lahusti
Puidukaitsevahendid, peitsid, ölid, lasuurid	lahjendamata
Desinfitserimisvahendid, taimekaitsevahendid	lahjendamata
Lahustipöhised või vesialuselised ∀rvid, kruntvärvid, autovärvid, lasuurvärvid	vähemalt 10 % lhus

Kui pihustustulemus on optimaalne, võite pihustamisega alustada.

või

Kui pihustustulemus ei ole rahuldav või kui värvi ei tule püstolist välja, toimige nagu kirjeldatud punktis „Häirete kõrvaldamine” lk 265.

Mahuti täitmine pihustatava ainega (vt jooniseid C1-C2)

Enne mistahes töö teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. - Kruvige mahuti 8 pihustuspüstoli küljest lahti. Keerake toru 10 nii, et pihustatavat ainet saaks pihustada peaaegu jääkideta:

horisontaalsetele pinda-dele pihustamisel	ette otsaku suunas
üle pea pihustamisel	taha käepideme suunas

Täitke mahuti pihustatava ainega ja kruvige tugevasti pihustuspüstoli külge.

Kasutuselevõtt

Pöörake tähelepanu võrgupingele! Võrgupinge peab ühtima tööriista andmesildil märgitud pingega. Andmesildil toodud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral. Veenduge, et põhirakis ei saa töötamise ajal külge imeda tolmu ega muud mustust. Veenduge, et Te ei pihusta ainet kunagi põhirakisele.

Sisselülitamine

• Ühendage võrgupistik pistikupessa. Võtke pihustuspüstol pihku ja suunake see töödeldavale pinnale. Vajutage kõigepealt lülitile (sisse/välja) 18. Seejärel vajutage pihustuspüstoli käsitsuslülitile 9.

Märkus: Kui põhirakis on sisse lülitatud, tuleb otsikust 11 alati õhku.

Väljalülitamine

Vabastage käsitsuslüliti 9 ja vajutage lülitile (sisse/välja) 18. - Tõmmake võrgupistik pistikupesast välja.

Tööjuhised

Pihustamine (vt jooniseid D-E)

Märkus: Jälgige tuule suunda, kui kasutate seadet väljas.

• Kõigepealt tehke proovipihustamine ja reguleerige pihustatava aine joa kuju ja kogust vastavalt. (Reguleerimisjuhised on toodud järgmistes punktides)
• Hoidke pihustuspüstolit töödeldavast pinnast kogu aeg ühtlaselt 5 - 15 cm kaugusel.
• Alustage pihustamist väljaspool töödeldavat pinda.
• Liigutage pihustuspüstolit vastavalt pihustatava aine joa kujule ühtlaselt paremale-vasakule või üles-alla. Ühtlane pinnakvaliteet saavutatakse siis, kui pihustusribad 4 - 5 cm kattuvad.
• Vältige pihustamise katkestamist töödeldava pinna piires.

Pihustuspüstoli ühtlane juhtimine tagab ühtlase pinnakvaliteedi.

Ebaühtlane vahekaugus ja pihustusnurk tekitavad liiga palju pihust ning pinnakvaliteet muutub ebaühtlaseks.

• Lõpetage pihustamine väljaspool töödeldavat pinda.

Arge pihustage pihustatava aine mahutit kunagi täiesti tühjaks. Kui toru ei ulatu enam pihustatavasse ainesse, siis pihus katkeb ja tulemuseks on ebaühtlane pind.

Kui pihustatav aine sadestub otsaku ja õhuregulaatori külge, puhastage mõlemad detailid kasutatud lahjendiga.

Joa kuju reguleerimine (vt joonist F)

Ärge kunagi vajutage käsitsuslülitit 9, kui muudate õhuregulaatori 2 asendit.

• Keerake lahti ülemutter 3.
• Keerake õhuregulaator 2 soovitud asendisse.
• Pingutage ülemutter uuesti tugevasti kinni.

Õhuregulaator | Joa kuju | Kasutusala

A

vertikaalne juga | horisontaalse töösuuna jaoks

B

horisontaalne juga | vertikaalse töösuuna jaoks

C

umar juga | Nurkade, servade ja raskesti ligipääsetavate kohtade töötlemiseks

Pihustatava aine koguse reguleerimine (vt joonist G)

Keerake regulaatorit 5, et reguleerida välja pihustatava aine kogust: I: minimaalne kogus, III: maksimaalne kogus.

Pihustatava aine koguse reguleerimine

Pinnal on liiga palju pihustatavat ainet:

Pinnal on liiga vähe pihustatavat ainet:

Pihustatava aine kogust tuleb vähendada.

• Keerake regulaatorit 5 suunas I.

Pihustatava aine kogust tuleb suurendada.

Keerake regulaatorit 5 suunas III.

Pihustuspüstoli käestpanek (vt joonist H)

Pihustuspüstoli võib asetada hoideklambrisse 16.

• Asetage pihustuspüstol ülemutriga 3 hoideklambrisse 16.

Hooldus ja teenindus

Hooldus ja puhastus

Enne mis tahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja.

Puhastus (vt jooniseid I-K)

Pihustuspüstoli veatu töö aluseks on nõuetekohane puhastamine. Puuduliku või asjatundmatu puhastamise korral kaob õigus garantiinõuete esitamiseks.

Puhastage pihustuspüstolit ja pihustatava aine mahutit alati sobiva lahustiga (lahusti või veega).

Ärge kunagi kastke pihustuspüstolit üleni puhastusvahendisse.

Ärge kunagi puhastage pihustuspüstoli otsaku avasid ja ventilatsiooniavasid teravate metallesemetega.

Ärge valage lahjendatud pihustatavat ainet lahjendamata aine juurde tagasi.

Kui olete kasutanud tervistkahjustavaid pihustatavaid aineid, puhastage pihustuspüstolit väga põhjalikult.

Lülitage põhirakis välja ja vajutage pihustuspüstoli käsitsuslülitile 9, et pihustatav aine saaks mahutisse tagasi voolata. - Kruvige mahuti 8 maha ja valage ülejäänud pihustatav aine välja. - Valage lahusti (lahusti või vesi) mahutisse ja kruvige see pihustuspüstoli külge. Raputage pihustuspüstolit mitu korda. Lülitage põhirakis sisse ja pihustage lahustit tühja purki. - Korrake kolme viimast sammu seni, kuni pihustuspüstolist tuleb välja puhas lahusti. - Lülitage põhirakis uuesti välja. - Tühjendage mahuti 8 täielikult. - Kontrollige, kas toru koos mahuti tihendiga 10 on pihustatavast ainest puhas ja kahjustamata. - Puhastage mahuti ja pihustuspüstoli välispinnad lahustisse kastetud lapiga. Keerake maha ülemutter 3 ja õhuregulaator 2. - Puhastage otsak 11 ja otsaku nõelad lahustiga.

Aeg-ajalt tuleb puhastada ka otsaku tihendit 12.

• Eemaldage otsak 11 ja otsaku tihend 12. Vajaduse korral võtke abiks terav ese, sest otsaku tihend on pihustuspüstoli küljes kõvasti kinni.
• Puhastage otsaku tihendit lahustiga.
• Asetage otsaku tihend pihustuspüstolisse tagasi. Veenduge, et soon on suunatud pihustuspüstolist eemale.
• Asetage otsak pihustuspüstolile ja keerake õigesse asendisse.
• Asetage kohale õhuregulaator 2 ja keerake see ülemutriga 3 kinni.

Ohufiltri vahetamine (vt joonist L)

Kui ohufilter on määrdunud, tuleb see välja vahetada.

• Võtke maha õhufiltri kate 22. Vahetage ohufilter välja.
• Asetage õhufiltri kate tagasi kohale.

Aine kõrvaldamine

Lahustid ja pihustatava aine jäägid tuleb keskkonnasäästlikult kõrvaldada. Järgige tootja juhiseid ja kehtivaid ohtlike jäätmete kõrvaldamise eeskirju.

Keskkonnaohtlikud kemikaalid ei tohi sattuda pinnasesse, põhjavette ega veekogudesse. Ärge kunagi valage keskkonnaohtlikke kemikaale kanalisatsiooni!

Häirete kõrvaldamine

Probleem	Pöhjus	Vea körvaldamine
Pihustatav aine ei mata korralikult	Pihustatava aine kogus on liiga väike	Keerake regulaatorit 5 suunas III
	Kaugus tõeddavast pinnast on liiga suur	Vähendage kaugust
	Tõeddaval pinnal on liiga ∀he pihustatavat ainet, pihustussagedus ei ole piisav	Suurendage pihustussagedust
	Pihustatav aine on liiga paks	Lisage pihustatavale ainele 10 % lahustit ja pihustage ainet proovipinnale
Pihustatav aine voolab pärast pealekandmist laiali	Pihustatud on liiga palju ainet	Keerake regulaatorit 5 suunas I
	Kaugus tõeddavast pinnast on liiga ∀ike	Suurendage kaugust
	Pihustatav aine on liiga vedel	Lisage juurde lahendamata ainet
	Aine pihustussagedus on liiga suur	Eemaldage ∀rv ja teisel pihustuskatsel ∀hendage pihustussagedust
Pihus ei ole piisavalt peen	Pihustatava aine kogus on liiga suur	Keerake regulaatorit 5 suunas I
	Otsak 11 on määr Dunud	Puhastage otsakut
	Röhk mahutis 8 on liiga kadal	Kruvige pihustatava aine mahuti tugevasti pihustuspustoli külge
	Pihustatav aine on liiga paks	Lisage pihustatavale ainele 10 % lahustit ja pihustage ainet proovipinnale
	Öhufilter on ∀ga määr Dunud	Öhufiltri vahetamine

266 | Eesti

Probleem	Pöhjus	Vea körvaldamine
Pihus on liiga peen	Pihustatud on liiga palju ainet	Keerake regulaatorit 5 suunas I
	Kaugus tõeddavast pinnast on liiga suur	Vähendage kaugust
Pihustusjuga on katkendlik	Mahutis on liiga vähe pihustatavat ainet	Lisage pihustatavat ainet juurde
	Toru 10 ventilatsiooniava on ummistunud	Puhastage toru ja ava
	Öhufilter on väga määrdunud	Öhufiltri vahetamine
	Pihustatav aine on liiga paks	Lisage pihustatavale ainele 10 % lahustit ja pihustage ainet proovipinnale
Pihustatav aine tilgub otsakult	Pihustatav aine on sadestunud otsakule 11 ja öhuregulaatorile 2	Puhastage otsakut ja öhuregulaatorit
	Otsak 11 on kulunud	Vahetage otsak ∀lja
	Otsak 11 on lahti	Pingutage kinni ülemutter 3
Pihustatavat ainet ei tule otsakust ∀lja	Otsak 11 on ummistunud	Puhastage otsakut
	Toru 10 on ummistunud	Puhastage toru
	Toru 10 ventilatsiooniava on ummistunud	Puhastage toru ja ava
	Toru 10 on lahti	Ühendage toru korralikult
	Mahutis 8 puudub röhk	Kruvige pihustatava aine mahuti tugevasti pihustuspūstoli külge
	Pihustatav aine on liiga paks	Lisage pihustatavale ainele 10 % lahustit ja pihustage ainet proovipinnale

Hooldus

Antud seade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste käsitööriistade volitatud remonditöökojas.

Järelepärimiste esitamisel ja tagavarasaosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Eesti 267

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt:

Boschi müügiesindajad nõustavad teid toodete ja lisatarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Fax: [phone]

Kasutuskõlbmatuks muutunud seadmete käitlus

Pihustuspüstol, põhirakis, lisatarvikud ja pakend tuleb keskkonnasäästlikult ringlusse võtta.

Materjalide eristamiseks ümbertöötlemise tarvis on seadme plastosad vastavalt tähistatud.

Üksnes EL liikmesriikidele:

Ärge käidelge kasutuskõlbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri- ja elektronikaseadmete

jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.

Üldised ohutusnõuded töötamiseks elektriliste tööriistadega

TÄHELEPANU

Lugege hoolikalt läbi kõik ohutusnõuded ja

juhised, sealhulgas ka kõik ohutusjuhised ja hoiatused, mis on toodud koos puhastus- ja lahustusvahenditega tarnitud mahutitel. Nende ohutusnõuete ja juhiste eiramine võib põhjustada tulekahju ning olla elektrilöögi või raske vigastuse põhjuseks.
