PFS 65 - Maalaussuutin BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Maalipistooli
Merkki	BOSCH
Malli	PFS 65
Nimellistehonkulutus	280 W
Virtausnopeus	130 g/min
Ruiskutusteho	65 W
Aika 5 m² maalaamiseen	10 min
Säiliön tilavuus	600 ml (800 ml valinnainen)
Letkun pituus	1,8 m
Paino (EPTA:n mukaan)	2,8 kg
Äänenpainetaso	74 dB(A)
Virtalähde	230 V ~ 50 Hz
Suojausluokka	II (kaksoiseristys)
Ruiskutusjärjestelmä	Hienosuihkutus
Käytettävät tuotetyypit	Maalit, lakat, petsit, öljyt, maalinpoistoaineet, kasvinsuojeluaineet
Soveltumattomat tuotteet	Dispersiomaalit, lateksit, emäksiset pesuaineet, happamat tuotteet, rakeiset
Määrän säätö	Esivalintarulla (I–III)
Suihkun muodon säätö	Säädettävä ilmaläppä (pysty-, vaaka- ja pyöreä suihku)
Suositeltava ruiskutusetäisyys	5–15 cm
Puhdistus	Sopivalla ohenteella (liuotin tai vesi) jokaisen käytön jälkeen
Säännöllinen huolto	Suuttimen, tiivisteen puhdistus, ilmansuodattimen vaihto
Tärkeimmät varaosat	Suutin (11), suuttimen tiiviste (12), ilmansuodatin, nousuputki (10)
Huoltopalvelu	Bosch huolto – Puh. 0 800 05 50 51 (Ranska)

Usein kysytyt kysymykset - PFS 65 BOSCH

Kuinka ohentaa maali oikein optimaalista ruiskutusta varten?

Käytä mukana toimitettua asteikollista kuppia. Ohennusta vaativille maaleille lisää 10 % sopivaa ohennetta (liuotin tai vesi) alkuperäiseen tilavuuteen nähden. Esimerkiksi 500 ml:aan maalia lisää 50 ml ohennetta. Sekoita hyvin ja tee koe ruiskutus testipinnalle ennen aloittamista. Noudata tuotteen valmistajan ohjeita.

Mitä tehdä, jos maali ei tule suuttimesta?

Useita mahdollisia syitä: tukkeutunut suutin, tukkeutunut nousuputki, huonosti kiinnitetty säiliö (ei painetta) tai liian paksu maali. Puhdista suutin ja nousuputki sopivalla ohenteella. Varmista, että säiliö on kunnolla kiinni. Jos maali on liian paksua, ohenna sitä uudelleen 10 % ja kokeile uudelleen.

Miksi maalisuihku sykkii?

Sykkiminen voi johtua liian matalasta maalitasosta säiliössä, tukkeutuneesta nousuputkesta (erityisesti ilmanvaihtoreiästä), likaisesta ilmansuodattimesta tai liian paksusta maalista. Lisää maalia, puhdista nousuputki, vaihda ilmansuodatin tarvittaessa tai ohenna maalia.

Kuinka puhdistaa pistooli käytön jälkeen?

Tyhjennä ensin maalijäännökset säiliöstä. Täytä säiliö sopivalla ohenteella (liuotin tai vesi maalityypin mukaan). Kierrä säiliö kiinni, käynnistä laite ja ruiskuta ohennetta tyhjään astiaan, kunnes se tulee kirkkaana. Pura sitten suutin, ilmaläppä ja tiivisteet, ja puhdista ne erikseen ohenteeseen kostutetulla liinalla. Älä koskaan käytä teräviä metalliesineitä suuttimien puhdistamiseen.

Kuinka säätää ruiskutettavan maalin määrää?

Käännä pistoolissa olevaa esivalintarullaa (5). Asento I vastaa pienintä määrää, asento III suurinta. Jos pinta on liian märkä, vähennä virtausta kääntämällä kohti I:tä. Jos se on liian kuiva, lisää kohti III:ta.

Kuinka säätää suihkun muotoa (vaaka, pysty, pyöreä)?

Löysää liitosmutteria (3) ja käännä ilmaläppä (2) haluttuun asentoon: pystysuora tasosuihku vaakasuuntaista liikettä varten, vaakasuora tasosuihku pystysuuntaista liikettä varten, pyöreä suihku kulmia varten. Kiristä liitosmutteri säädön jälkeen. Älä koskaan käytä kytkintä säädön aikana.

Mitä ruiskutusetäisyyttä minun tulee noudattaa?

Pidä vakioetäisyys 5–15 cm suuttimen ja maalattavan pinnan välillä. Liian suuri etäisyys lisää sumua ja antaa epätasaisen lopputuloksen. Liian pieni etäisyys aiheuttaa valumia. Liikuta pistoolia tasaisesti, limittäen jokainen nauha 4–5 cm.

Kuinka vaihtaa ilmansuodatin?

Irrota ilmansuodattimen kansi (22), vaihda vanha suodatin uuteen ja aseta kansi takaisin. Likainen ilmansuodatin voi aiheuttaa sykkimistä tai riittämätöntä virtausta. Vaihda se heti, kun se on näkyvästi likainen.

Mitä tehdä, jos maalia ruiskutetaan ihoon?

Hakeudu välittömästi lääkäriin. Tuote voi läpäistä ihon ja ruiskuttaa myrkyllisiä aineita. Älä pidä ruiskutusta pelkkänä vammana. Käytä aina käsineitä ja asianmukaisia suojavarusteita ruiskutuksen aikana.

Kuinka säilyttää laite käytön jälkeen?

Täydellisen puhdistuksen jälkeen suojaa letkun päät mukana toimitetuilla suojuksilla. Ripusta pistooli kiinnitysklipsiin (16) säilytystä varten. Säilytä laite poissa lasten ulottuvilta, kuivassa ja pakkasenkestävässä paikassa. Älä koskaan kaada ohennettua maalia takaisin alkuperäiseen säiliöön.

KÄYTTÖOHJE PFS 65 BOSCH

19.12.2007, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Asennus

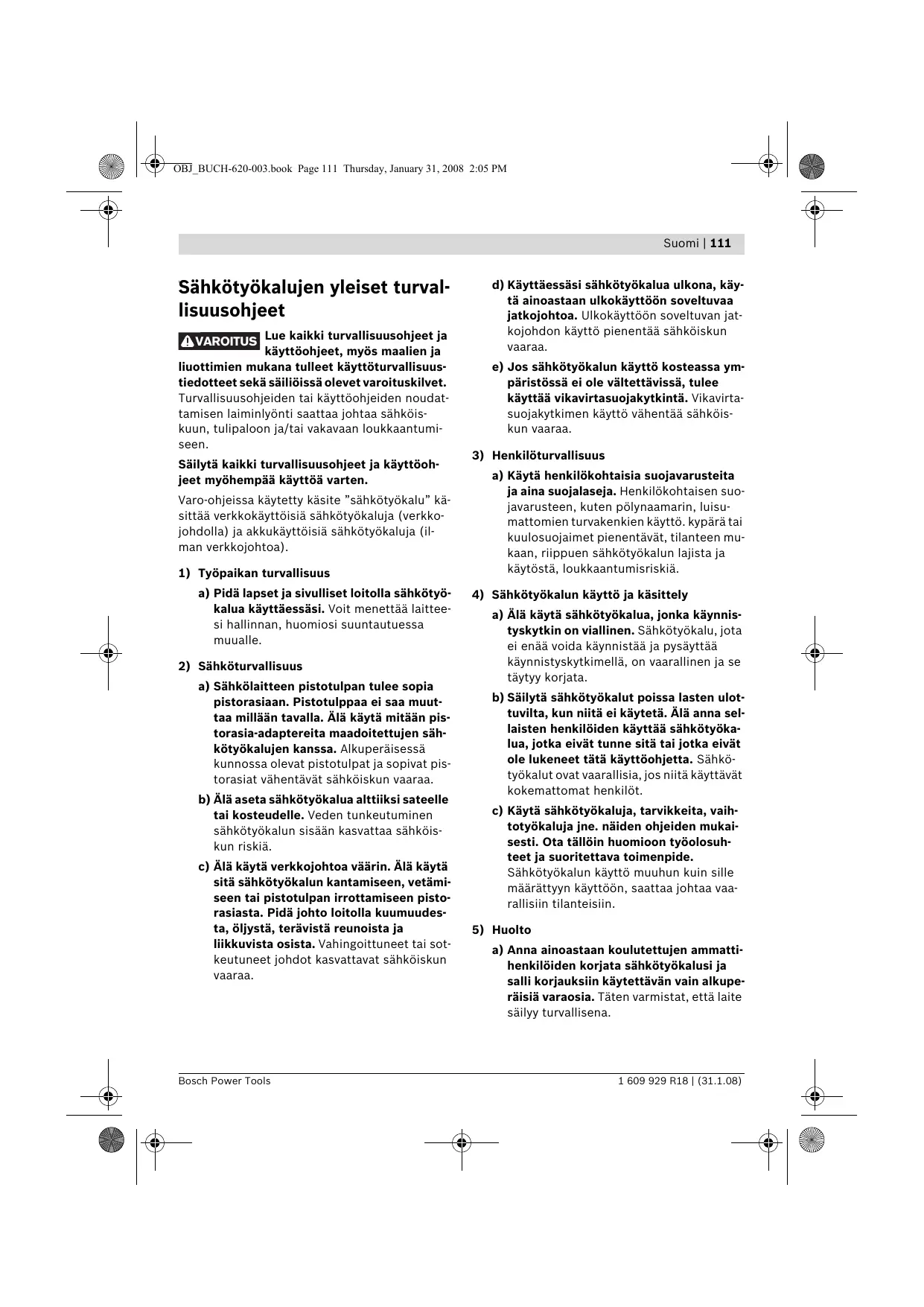

Sähkötyökalujen yleiset turvallisuusohjeet

A VAROITUS Lue kaikki turvallisuusohjeet ja käyttöohjeet, myös maalien ja

liuottimien mukana tulleet käyttöturvallisuustiedotteet sekä säiliöissä olevat varoituskilvet.

Turvallisuusohjeiden tai käyttöohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää käyttöä varten.

Varo-ohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöiset sähkötyökalut (verkkojohdolla) ja akkukäyttöiset sähkötyökalut (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessä. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkölaitteen pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. c) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.

d) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. e) Jos sähkötyökalun käyttö koskevassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaisen suojavarusteen, kuten pölynaamarin, luistamattomien turvakenkien, kypärän tai kuulosuojaimien käyttö vähentää loukkaantumisriskiä tilanteen mukaan riippuen sähkötyökalun lajista ja käytöstä.

4) Sähkötyökalun käyttö ja käsittely

a) Älä käytä sähkötyökalua, jonka käynnistyskytkin on viallinen. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. b) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. c) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.

5) Huolto

a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja salli korjauksiin käytettävän vain alkuperäisiä varaosia. Tällä varmistat, että laite säilyy turvallisena.

Maaliruiskun turvallisuusohjeet

Pidä työskentelyalueesi puhtaana, hyvin valaistuna, äläkä pidä siinä maali- tai liuotinsäiliöitä, riepuja tai muita palavia aineita. On olemassa mahdollisen itsesyttymisen vaara. Pidä koko ajan toimintakuntoinen sammutin/sammutuskalusto saatavilla. Huolehdi ruiskutusalueen hyvästä tuuletuksesta ja koko tilan riittävästä raitisilmasta. Haihtuvat palavat liuottimet muodostavat räjähdysalttiin ympäristön. Älä käytä ruiskutukseen tai puhdistukseen aineita, joiden leimahduspiste on alle 21 °C. Käytä vesi- tai huonosti haihtuvia hiilivetyperustaisia aineita tai muita vastaavia aineita. Helposti haihtuvat liuottimet muodostavat räjähdysalttiin ympäristön. Älä ruiskuta lähellä sytytyslähteitä, kuten staattiset sähkökipinät, avotuli, kuumat esineet, moottorit, savukkeet tai kipinät, jotka syntyvät sähköjohtojen liittämisestä tai irrottamisesta tai katkaisijoiden käytöstä. Tällaiset kipinälähteet voivat sytyttää ympäröivän ilman. Älä ruiskuta mitään aineita, joista et tiedä, voivatko ne muodostaa vaaratilanteita. Tuntemattomat aineet voivat johtaa vaarallisiin olosuhteisiin. Käytä lisäksi henkilökohtaisia suojavarusteita, kuten asianmukaisia suojakäsineitä ja suoja- tai hengityssuojanaamaria, kun ruiskutat tai käsittelet kemikaaleja. Kyseisiin olosuhteisiin soveltuvan suojavarustuksen käyttö vähentää altistumista vaarallisille aineille.

▷ Älä ruiskuta itseäsi, muita henkilöitä tai eläimiä kohti. Pidä kädet ja muut kehonosat loitolla suihkusta. Jos suihku tunkeutuu ihon läpi, tulee välittömästi turvautua lääkärin apuun. Ruiskutettava aine voi jopa käsineen läpi tunkeutua ihon läpi ja joutua kehoon. ▷ Älä käsittele ruiskutusvammaa tavallisen viillon tavoin. Korkeapainesuihku voi ruiskuttaa myrkkyaineita kehoon ja johtaa vakaviin vammoihin. Jos suihku tunkeutuu ihon läpi, tulee välittömästi turvautua lääkärin apuun. Ota huomioon ruiskutettavan aineen mahdolliset vaarat. Ota huomioon säiliössä olevat merkinnät tai ruiskutettavan aineen valmistajan tiedot, mukaan lukien kehotus käyttää henkilökohtaisia suojavarusteita. Valmistajan ohjeita on noudatettava tarkasti, tulipalon, myrkkyjen, karsinogeenien jne. aiheuttamien vammojen vähentämiseksi. Käytä vain valmistajan määräämiä suuttimia. Älä koskaan ruiskuta ilman asennettua suutinsuojaa. Kun käytät erityistä suutinta ja siihen sopivaa suutinsuojaa, pienenee todennäköisyys, että korkeapainesuihku tunkeutuu ihon läpi ja ruiskuttaa myrkkyä kehoon. ▷ Ole varovainen puhdistaessasi ja vaihtaessasi suuttimia. Jos suutin tukkeutuu ruiskutuksen aikana, tulee sinun noudattaa valmistajan ohjeita laitteen sammuttamiseksi ja paineen purkamiseksi ennen suuttimen irrotusta puhdistusta varten. Korkeapaineiset nesteet voivat tunkeutua ihon läpi, ruiskuttaa myrkkyaineita kehoon ja johtaa vakaviin vammoihin. Pidä verkkojohdon pistotulppa ja suihkupistoolin käynnistyskytkin puhtaana maalista ja muista nesteistä. Älä koskaan tue verkkojohtoa pitämällä kiinni liitoksista. Noudattamatta jättäminen saattaa johtaa sähköiskuun.

Toimintaselostus

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu vain ruiskuttamaan liuotinpitoisia ja vesiohenteisia maaleja, kuultovärejä, pohjavärejä, kirkaslakkaa, moottoriajoneuvojen peitemaaleja, petsivärejä, puunsuoja-aineita, kasvisuoja-aineita, öljyä ja desinfiointiainetta.

Sähkötyökalu ei sovellu dispersio- ja lateksimaalien, lipeän, happopitoisten pinnoitusaineiden, rakeisten ja kiinteää ainetta sisältävien aineiden tai ruiskutusestoisten ja tiksotrooppisten aineiden ruiskutukseen.

Käytä sähkötyökalua ainoastaan, jos täysin pystyt arvioimaan ja hallitsemaan rajoituksetta kaikkia toimintoja tai olet saanut vastaavia ohjeita.

Melu-/tärinätiedot

Mittausarvot määritetty EN 60745 mukaan.

Laitteen tyypillinen A-painotettu äänenpaine on 74 dB(A). Epävarmuus K=3 dB.

Melutaso saattaa työn aikana ylittää 80 dB(A).

Käytä kuulonsuojaimia!

Tyypillinen käteen ja käsivarteen kohdistuva tärinä on alle 2,5m / s²

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivuilla olevaan sähkötyökalun kuvaan.

1 Suihkupistooli

2 Ilmakupu 3 Kytkinmutteri 4 Merkki SDS-liitosta varten 5 Ruiskutettavan aineen määrän säätöpyörä 6 Letkuliitin (suihkupistooli) 7 Jalan jatke (vain 800 ml säiliötä varten) 8 Ruiskutettavan aineen säiliö, 600 ml Ruiskutettavan aineen säiliö, 800 ml* 9 Käyttökytkin 10 Säiliötiivisteellä varustettu nousuputki 11 Suutin 12 Suuttimen tiiviste 13 Ilmaletku 14 SDS-sulku 15 Perusyksikkö 16 Kiinnitin 17 Hahlo kantohihnaa varten 18 Kännistyskytkin 19 Letkuliitin (perusyksikkö) 20 Kantohihna 21 Mitta-astia 22 Ilmansuodattimen kansi

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen.

114 | Suomi

Tekniset tiedot

Maaliruisku	PFS 65
Tuotenumero		3 603 B06 1..
Ottoteho	W	280
Tuottoteho	g/min	130
Sumutusteho	W	65
Ajantarve 5 m² maalaukseen	min	10
Ruiskituttavan aineen sāliön tilavuus	ml	600
Ilmaletkun pituus	m	1,8
Paino vastaa	kg	2,8
EPTA-Procedure 01/2003

Suojausluokka

□/II

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

Standardinmukaisuusvakuutus C

Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60335 direktiivien 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen) määräysten mukaan.

Tekninen tiedosto kohdasta: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Ilmaletkun liitäntä

(katso kuvat A1-A2)

• Avaa kiinnitin 16 ja kierrä ulos ilmaletku 13.
• Poista suojakannet ilmaletkun kummastakin päästä.

• Työnnä ilmaletkun SDS-liitin 14 nuolimerkin mukaisesti tiukasti suihkupistoolin liittimeen 6.
• Kierrä SDS-liitintä, kunnes se lukkiutuu kuuluvasti.

Perusyksikön liitäntä:

• Työnnä ilmaletkun toinen SDS-liitin nuolimerkin mukaisesti tiukasti perusyksikön liittimeen 19.
• Kierrä SDS-liitintä, kunnes se lukkiutuu kuuluvasti.

Huomio: Suojaa letkun päät suojakansilla käytön jälkeen.

Kantohihnan kiinnitys (katso kuva B)

Jotta kaikki työstettävät pinnat olisivat hyvin ulotettavissa, voit ripustaa perusyksikön kantohihnasta 20.

• Kiinnitä aina hihnan päät kumpaankin hahloon 17.

Käyttöohjeet

Työnvalmistelu

Ruiskutustyöt ovat kiellettyjä vesistöjen rannoilla tai niiden välittömässä läheisyydessä olevilla pinnoilla.

Kiinnitmaaleja, lakkaa ja ruiskutettavia aineita käytettäessä on kiinnitettävä huomiota niiden ekologiseen kestävyyteen.

Ruiskutettavan pinnan esikäsittely

Huomio: Peitä ruiskutuspinnan ympäristö laajalti ja perusteellisesti.

Ruiskutussumu likaa ympäristöä. Käytettäessä sisätilassa saattavat kaikki peittämättömät pinnat likaantua.

Ruiskutettavien pintojen tulee olla puhtaita, kuivia ja rasvattomia.

Karhenna sileitä pintoja ja poista tämän jälkeen hiomapöly.

Ruiskutettavan aineen ohennus

Tarkista ohennettaessa, että ruiskutettava aine ja ohenne sopivat yhteen. Jos käytät väärää ohennetta, syntyy paakkuja, jotka tukkivat suihkupistoolin.

Ruiskutettava aine	suositeltava ohennus
Puunsuoja-aineet, petsit, öljyt, kuultoväritet	ohentamaton
Desinfiointiaineet, kasvinsuoja-aineet	ohentamaton
Liuotin- tai vesiohenteiset lakkaväritet, pohjaväritet, ajoneuvopeitelakat, paksukalvokuultoväritet	vähintaan 10 % ohennettuna

Menettele seuraavasti ruiskutettavan aineen kanssa, jota tulee ohentaa:

• Ota mitta-astia 21.
• Sekoita ruiskutettava aine hyvin. Täytä riittävästi ruiskutettavaa ainetta ruiskutettavan aineen säiliöön 8. (katso "Ruiskutettavan aineen täyttö", sivu 115)
• Ohenna ruiskutettavaa ainetta 10 % ohenteen avulla. Esimerkiksi:

Ruiskutettavan aineenlähtömäärä [ml]	200	300	400	500
Ohennusaine [ml]	20	30	40	50

• Sekoita ruiskutettava aine hyvin. -Suorita koeruiskutus koepinnalle. (katso "Ruiskutus", sivu 116)

Kun saat optimaalisen ruiskutusjäljen, voit aloittaa ruiskutuksen.

Jos ruiskutustulos ei ole tyydyttävä tai jos suihkupistoolista ei tule väriä, tulee menetellä kohdan "Häiriöiden korjaus" sivulla 118 mukaan.

Ruiskutettavan aineen täyttö (katso kuvat C1-C2)

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. - Kierrä irti säiliö 8 suihkupistoolista. - Käännä nousuputki 10 niin, että ruiskutettava aine voidaan käyttää lähes loppuun asti:

makaavien kohteiden ruiskutusta varten	eteenpäin suutti- men suuntaan
yli paän ruiskutusta varten	taaksepäin kahvan suuntaan

Täytä ruiskutettavaa ainetta säiliöön ja kierrä se kiinni suihkupistooliin.

Käyttöönotto

• Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. Varmista, että perusyksikkö ei käytön aikana voi imeä pölyä tai muuta likaa. Älä koskaan ruiskuta perusyksikköä.

Käynnistys

• Liitä nyt pistotulppa pistorasiaan.
• Ota suihkupistooli käteen ja suuntaa se ruiskutettavaa pintaa kohti.
• Paina ensin käynnistyskytkintä 18.
• Paina suihkupistoolin käyttökytkintä 9.

Huomio: Perusyksikön ollessa käynnissä, suuttimesta 11 virtaa aina ilmaa.

Poiskytkentä

• Päästä käyttökytkin 9 vapaaksi ja paina käynnistyskytkintä 18.
• Irrota pistotulppa pistorasiasta.

Työskentelyohjeita

Ruiskutus (katso kuvat D-E)

Huomio: Ota tuulensuunta huomioon, kun käytät sähkötyökalua ulkona.

• Suorita ensin koeruiskutus ja säädä suihkun muoto ja ruiskutettavan aineen määrä vastaamaan ruiskutettavaa ainetta. (Katso asetukset seuraavista luvuista)
• Pidä suihkupistooli ehdottomasti samalla 5 - 15 cm etäisyydellä ja pystysuorassa kohdetta kohden.
• Aloita ruiskutus ruiskutettavan pinnan ulkopuolelta.
• Liikuta suihkupistoolia, suihkumuodon asetuksesta riippuen, tasaisesti poikittain tai ylös ja alas.

Saat tasaisen pinnan, kun ruiskutusradat limittävät toisiaan 4 - 5 cm.

Vältä keskeytyksiä ruiskutettavassa pinnassa.

Suihkupistoolin tasainen liike aikaansaa yhtenäisen pintalaadun.

Muuttuva etäisyys ja ruiskutuskulma johtaa värin voimakkaaseen sumunmuodostukseen ja siten epätasaiseen pintaan.

• Lopeta ruiskutus ruiskutettavan pinnan ulkopuolelta.

Älä ruiskuta säiliötä aivan tyhjäksi. Jos nousuputki ei enää ylety ruiskutettavaan aineeseen, suihku katkeaa ja syntyy epäyhtenäinen pinta.

Jos ruiskutettavaa ainetta kerrostuu suuttimeen ja ilmakupuun, tulee molemmat osat puhdistaa käytetyllä ohenteella.

Suihkun muodon säätö (katso kuva F)

Älä koskaan paina käyttökytkintä 9, kun säädät ilmakupua 2.

• Höllää kytkinmutteria 3.
• Käännä ilmakupu 2 haluttuun asentoon.
• Kiristä kytkinmutteri uudelleen.

Ilmakupu Suihku Käyttö

A

pystysuora litteä suihku vaakasuoraa työsuuntaa varten

B

vaakasuora litteä suihku pystysuoraa työsuuntaa varten

C

Pyöreä suihku kulmia, reunoja ja vaikeasti päästäviä kohteita varten

Suomi | 117

Ruiskutusainemäärän asetus (katso kuva G)

Kierrä säätöpyörä 5 halutun ruiskutusainemäärän säätämiseksi:

I: pieni ruiskutusainemäärä,

III: suurin ruiskutusainemäärä.

Ruiskutettavan aineen asetusmäärä

Liian paljon ruiskutusainetta ruiskutettavaa ainetta pinnalla:

Ruiskutettavan aineen määrää tulee pienentää.

Liian vähän ruiskutusainetta ruiskutettavaa ainetta pinnalla:

Ruiskutettavan aineen määrää tulee suurentaa.

Suihkupistoolin säilytys (katso kuva H)

Suihkupistoolin voi ripustaa kiinnittimeen 16 säilytystä varten.

• Ripusta suihkupistooli kytkinmutteristaan 3 kiinnittimeen 16.

Hoito ja huolto

Huolto ja puhdistus

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Puhdistus (katso kuvat I-K)

Asianmukainen puhdistus on suihkupistoolin moitteettoman käytön edellytys. Jos puhdistus puuttuu tai on asiatonta, ei takuuvaatimuksia voida esittää.

Puhdista aina suihkupistooli ja ruiskutettavan aineen säiliö kyseisellä ohenteella (liuottimella tai vedellä), jota käytetään ruiskutettavaan aineeseen.

Älä koskaan upota suihkupistoolia kokonaan puhdistusaineeseen.

Älä koskaan puhdista suihkupistoolin suutin- tai ilma-aukkoja terävillä metalliesineillä.

Älä kaada ohennettua ruiskutettavaa ainetta takaisin alkuperäisen ruiskutettavan aineen joukkoon.

Puhdista suihkupistoola hyvin tarkasti, jos olet käyttänyt terveydelle haitallista ruiskutettavaa ainetta.

• Kytke perusyksikkö pois päältä ja paina suihkupistoolin käyttökytkintä 9, jotta ruiskutettava aine pääsee valumaan takaisin säiliöön.
• Kierrä säiliö 8 irti ja kaada ulos loput ruiskutettavasta aineesta. Täytä ohennetta (liuotinta tai vettä) säiliöön ja kierrä se kiinni suihkupistooliin.
• Ravistele suihkupistoolia perusteellisesti.
• Kytke perusyksikkö päälle ja ruiskuta ohennetta tyhjään purkkiin.
• Toista viimeiset kolme vaihetta, kunnes suihkupistoolista tulee puhdasta ohennetta.
• Kytke taas perusyksikkö pois päältä. Tyhjennä säiliö 8 kokonaan. Tarkista, että nousuputki ja säiliön tiiviste 10 ovat puhtaita ja ehjiä.
• Puhdista säiliö ja suihkupistooli ulkoa ohenteeseen kostutetulla liinalla.
• Kierrä irti kytkinmutteri 3 ja ilmakupu 2.
• Puhdista suutin 11 ja suutinneula ohenteella.

Silloin tällöin on lisäksi suuttimen tiiviste 12 puhdistettava.

• Irrota suutin 11 ja suuttimen tiiviste 12. Ota tarvittaessa terävä esine avuksi, koska suuttimen tiiviste on kiinni suihkupistoolissa.
• Puhdista suuttimen tiiviste ohenteella.
• Asenna suuttimen tiiviste takaisin suihkupistooliin. Tarkista, että uurre osoittaa suihkupistoolista poispäin.
• Työnnä suutin suihkupistoolin runkoon ja kierrä se oikeaan asentoon.
• Työnnä ilmakupu 2 suuttimen päälle ja kiinnitä se paikoilleen kytkinmutterilla 3.

Ilmansuodattimen vaihto (katso kuva L)

Ilmansuodattimen ollessa likainen, se on vaihdettava.

• Poista ilmansuodattimen kansi 22. Vaihda ilmansuodatin.
• Asenna ilmansuodattimen kansi takaisin paikoilleen.

Materiaalin hävittäminen

Ohenteesta ja ruiskutettavan aineen jäännöksistä on huolehdittava ympäristöystävällisesti. Ota huomioon valmistajan hävitysohjeet ja paikalliset ongelmajätteen hävitysohjeet.

Ympäristöä saastuttavia kemikaaleja ei saa päästää maahan, pohjaveteen tai vesistöön. Älä koskaan kaada ympäristöä vahingoittavia kemikaaleja viemäriin!

Häiriöiden korjaus

Ongelma	Syy	Korjaus
Ruiskutettava aine ei peitä kunnolla	Ruiskutettava ainemärä on liian pieni	Käännä sätöpyörä 5 suuntaan IIII
	Etäisys ruiskutettavaan pintaan on liian suuri	Pienennä ruiskutusetäisyyttä
	Lian vähän ruiskutettavaa ainetta pinnalla, pintaa ruiskutetti liian vähän	Ruiskata ruiskutettavaa pintaa enemmän
	Ruiskutettava aine on liian sakeaa	Ohenna ruiskutettavaa ainetta edelleen 10% ja suorita koeruis-kutus
Ruiskutettava aine valuu ruiskutuksen jälkeen	Ruiskutetti liikaa ruiskutettavaa ainetta	Käännä sätöpyörä 5 suuntaan I
	Etäisys ruiskutettavaan pintaan on liian pieni	Suurrenna ruiskutusetäisyyttä
	Ruiskutettava aine on liian juoksevaa	Lisää alkuperäistä ruiskutettavaa ainetta
	Ruiskutetti lian monta kertaa sa-maan kohtaan	Poista maali, äläkä ruiskuta seu-raavalla kerralla niin monta kertaa samaan kohtaan

Ongelma	Syy	Korjaus
Lian voimakas sumutus	Ruiskutettava ainemäärä on lian suuri	Käännä säätöpyörä 5 suuntaan I
	suutin 11 on likaantunut	Puhdista suutin
	Säiliössä 8 on lian pieni paine	Kiinnitä ruiskutettavan aineen säliö kunnolla suihkupistooliin
	Ruiskutettava aine on lian sakeaa	Ohenna ruiskutettavaa ainetta edelleen 10 % ja suorita koeruis-kutus
	Ilmansuodatin on hyvin likainen	Ilmansuodattimen vaihto
Lian voimakas varisumu	Ruiskutettlu liikaa ruiskutettavaa ainetta	Käännä säätöpyörä 5 suuntaan I
	Etäisyss ruiskutettavaan pintaan on liian suuri	Pienennä ruiskutusetäisyyttä
Suihku sykkii	Säiliössä on liian vähän ruiskutet-tavaa ainetta	Täytä ruiskutettavaa ainetta
	Nousuputken 10 tuuletusreikä on sukossa	Puhdista nousuputki ja reikä
	Ilmansuodatin on hyvin likainen	Ilmansuodattimen vaihto
	Ruiskutettava aine on liian sakeaa	Ohenna ruiskutettavaa ainetta edelleen 10 % ja suorita koeruis-kutus
Ruiskutettavaa ainetta tip-puu suuttimesta jälkeen-päin	Ruiskutettavan aineen kerrostuma suuttimessa 11 ja ilmakuvussa 2	Puhdista suutin ja ilmakupu
	Suutin 11 on sukkeutunut	Vaihda suutin
	Suutin 11 on lösällä	Kiristä kytkinmutteri 3
Suuttimesta ei tule ruisk-tettavaa ainetta	Suutin 11 on sukossa	Puhdista suutin
	Nousuputki 10 on sukossa	Puhdista nousuputki
	Nousuputken 10 tuuletusreikä on sukossa	Puhdista nousuputki ja reikä
	Nousuputki 10 on lösässä	Kiinnitä nousuputki hyvin
	Säiliöön 8 ei muodostu painetta	Kiinnitä ruiskutettavan aineen säliö kunnolla suihkupistooliin
	Ruiskutettava aine on liian sakeaa	Ohenna ruiskutettavaa ainetta edelleen 10 % ja suorita koeruis-kutus

120 | Suomi

Huolto

Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-sopimushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä.

Asiakaspalvelu ja asiakasneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Hävitys

Suihkupistooli, perusyksikkö, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Muoviosat on merkitty lajipuhdasta kierrätystä varten.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan,

tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: [phone]

Pää. Maa i.v. Nogcu

19.12.2007, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

178 | Magyar

Összeszerelés

Tööpiirde kirjeldus

Pihustatava aine lahjendamine

Lahjendamist vajava pihustatava aine puhul toimige järgnevalt:

• Võtke mõõteanum 21.
• Segage pihustatav aine korralikult läbi. Täitke pihustatava aine mahuti 8 piisava hulga pihustatava ainega. (vt „Mahuti täitmine pihustatava ainega“, lk 262)
• Lisää pihustettavaan aineeseen 10 % liuotinta. Esimerkiksi:

Pihustatava aine algkogus [ml]	200	300	400	500
Lahusti [ml]	20	30	40	50

• Sekoita pihustettava aine huolellisesti.
• Pihusta ainetta koepinnalle. (ks. "Pihustaminen", s. 263)
