BEDIENUNGSANLEITUNG PFS 65 BOSCH

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite

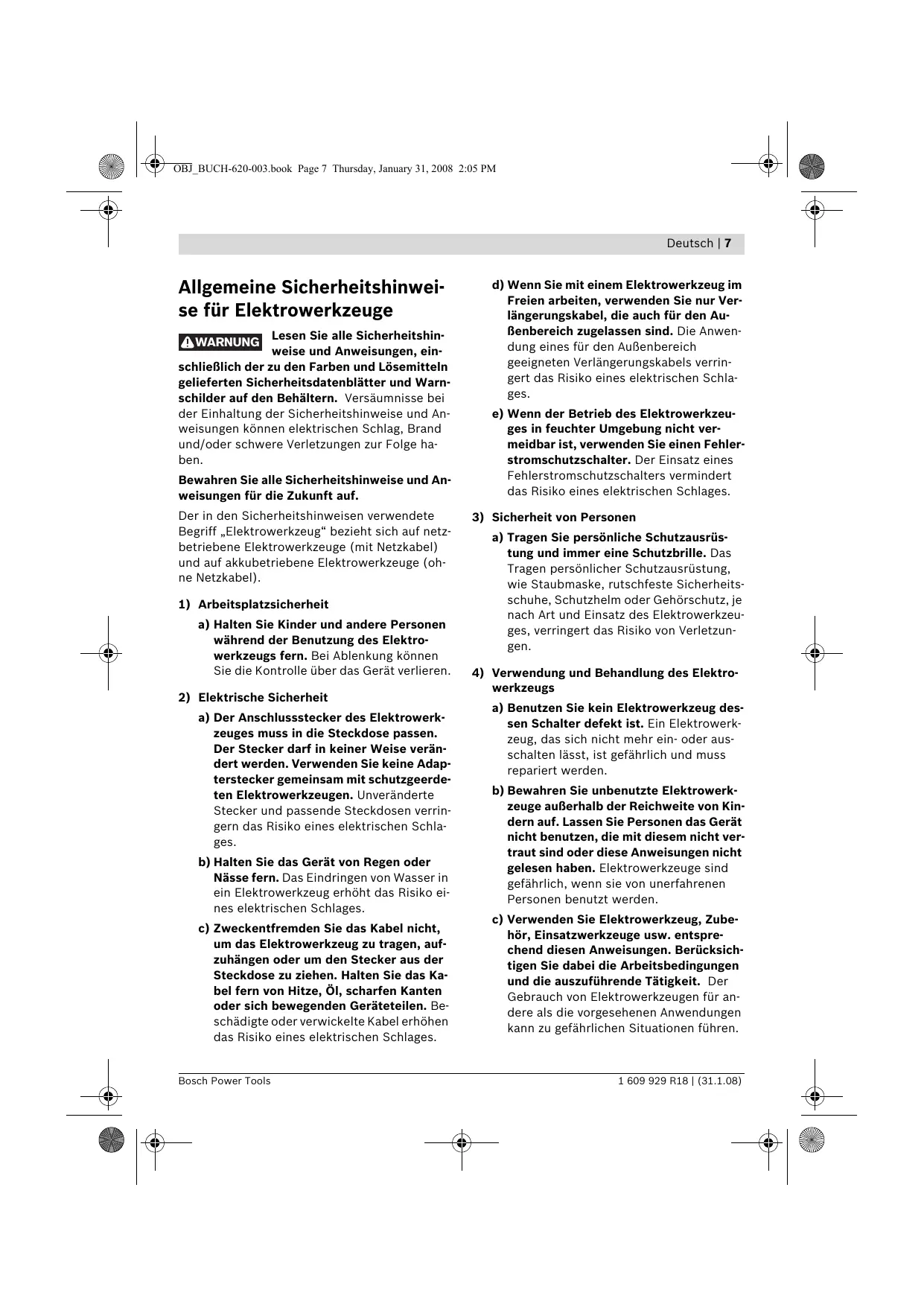

Lesen Sie alle Sicherheitshinweise und Anweisungen, einschließlich der zu den Farben und Lösemitteln gelieferten Sicherheitsdatenblätter und Warnschilder auf den Behältern. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. WARNUNG Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. c) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. Bosch Power Tools d) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. e) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

4) Verwendung und Behandlung des Elektrowerkzeugs

a) Benutzen Sie kein Elektrowerkzeug dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. b) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. c) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. 1 609 929 R18 | (31.1.08) OBJ_BUCH-620-003.book Page 8 Thursday, January 31, 2008 2:05 PM 8 | Deutsch

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. f Tragen Sie zusätzliche persönliche Schutzausrüstung wie entsprechende Schutzhandschuhe und Schutz- oder Atemschutzmaske beim Sprühen oder der Handhabung von Chemikalien. Das Tragen von Schutzausrüstung für entsprechende Bedingungen verringert die Aussetzung gegenüber gefährdenden Substanzen. Sicherheitshinweise für Feinsprühsysteme f Halten Sie Ihren Arbeitsbereich sauber, gut beleuchtet und frei von Farb- oder Lösemittelbehältern, Lappen und sonstigen brennbaren Materialien. Mögliche Gefahr der Selbstentzündung. Halten Sie funktionsfähige Feuerlöscher/Löschgeräte zu jeder Zeit verfügbar. f Sorgen Sie für gute Belüftung im Sprühbereich und für ausreichend Frischluft im gesamten Raum. Verdunstende brennbare Lösemittel schaffen eine explosive Umgebung. f Sprühen und reinigen Sie nicht mit Materialien, deren Flammpunkt unterhalb von 21 °C liegt. Verwenden Sie Materialien auf der Basis von Wasser, schwerflüchtigen Kohlenwasserstoffen oder ähnlichen Materialien. Leichtflüchtige verdunstende Lösemittel schaffen eine explosive Umgebung. f Sprühen Sie nicht im Bereich von Zündquellen wie statischen Elektrizitätsfunken, offenen Flammen, Zündflammen, heißen Gegenständen, Motoren, Zigaretten und Funken vom Ein- und Ausstecken von Stromkabeln oder der Bedienung von Schaltern. Derartige Funkenquellen können zu einer Entzündung der Umgebung führen. f Versprühen Sie keine Materialien bei denen nicht bekannt ist, ob sie eine Gefahr darstellen. Unbekannte Materialien können gefährdende Bedingungen schaffen. 1 609 929 R18 | (31.1.08) f Sprühen Sie nicht auf sich selbst, auf andere Personen oder Tiere. Halten Sie Ihre Hände und sonstige Körperteile fern vom Sprühstrahl. Falls der Sprühstrahl die Haut durchdringt, nehmen Sie umgehend ärztliche Hilfe in Anspruch. Das Sprühgut kann selbst durch einen Handschuh hindurch die Haut durchdringen und in Ihren Körper eingespritzt werden. f Behandeln Sie eine Einspritzung nicht als einfachen Schnitt. Ein Hochdruckstrahl kann Giftstoffe in den Körper einspritzen und zu ernsthaften Verletzungen führen. Im Falle einer Hauteinspritzung nehmen Sie umgehend ärztliche Hilfe in Anspruch. f Geben Sie acht auf etwaige Gefahren des Sprühguts. Beachten Sie die Markierungen auf dem Behälter oder die Herstellerinformationen des Sprühguts, einschließlich der Aufforderung zur Verwendung persönlicher Schutzausrüstung. Den Herstelleranweisungen ist Folge zu leisten um das Risiko von Feuer sowie durch Gifte, Karzinogene, etc. hervorgerufenen Verletzungen zu verringern. f Verwenden Sie nur durch den Hersteller spezifizierte Düseneinsätze. Sprühen Sie niemals ohne montierten Düsenschutz. Die Verwendung eines speziellen Düseneinsatzes mit dem passenden Düsenschutz vermindert die Wahrscheinlichkeit, dass ein Hochdruckstrahl die Haut durchdringt und Gifte in den Körper einspritzt. Bosch Power Tools OBJ_BUCH-620-003.book Page 9 Thursday, January 31, 2008 2:05 PM Deutsch | 9 f Vorsicht beim Reinigen und Wechseln von Düseneinsätzen. Falls während des Sprühens der Düseneinsatz verstopft, folgen Sie vor dem Entfernen der Düse zur Reinigung den Anweisungen des Herstellers zum Abschalten des Gerätes und Entlasten des Drucks. Flüssigkeiten unter Hochdruck können die Haut durchdringen, Gift in den Körper einspritzen und dadurch zu ernsthaften Verletzungen führen. f Halten Sie den Stecker des Netzkabels und den Schalterdrücker der Sprühpistole frei von Farbe und anderen Flüssigkeiten. Halten Sie nie das Kabel zur Unterstützung an den Steckverbindungen. Versäumnisse bei der Einhaltung können elektrischen Schlag zur Folge haben. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf den Grafikseiten. 1 Sprühpistole 2 Luftkappe 3 Überwurfmutter 4 Markierung für SDS-Verschluss 5 Stellrad für Sprühmaterialmenge 6 Schlauchanschluss (Sprühpistole) 7 Fußverlängerung (nur für 800-ml-Behälter) 8 Behälter für Sprühmaterial, 600 ml Behälter für Sprühmaterial, 800 ml * 9 Bedienschalter 10 Steigrohr mit Behälterdichtung 11 Düse Funktionsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist nur bestimmt zum Zerstäuben von lösemittelhaltigen und wasserverdünnbaren Lackfarben, Lasuren, Grundierungen, Klarlacken, Kraftfahrzeug-Decklacken, Beizen, Holzschutzmitteln, Pflanzenschutzmitteln, Ölen und Desinfektionsmitteln. Das Elektrowerkzeug ist nicht geeignet zum Verarbeiten von Dispersions- und Latexfarben, Laugen, säurehaltigen Beschichtungsstoffen, körnigem und körperhaltigem Sprühmaterial sowie spritz- und tropfgehemmten Materialien. Benutzen Sie das Elektrowerkzeug nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben. Bosch Power Tools 12 Düsendichtung 13 Luftschlauch 14 SDS-Verschluss 15 Basiseinheit 16 Haltespange 17 Öse für Tragegurt 18 Ein-/Ausschalter 19 Schlauchanschluss (Basiseinheit) 20 Tragegurt 21 Messbecher 22 Luftfilterabdeckung *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Geräusch-/Vibrationsinformation Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 74 dB(A). Unsicherheit K=3 dB. Der Geräuschpegel beim Arbeiten kann 80 dB(A) überschreiten. Gehörschutz tragen! Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s2. 1 609 929 R18 | (31.1.08) OBJ_BUCH-620-003.book Page 10 Thursday, January 31, 2008 2:05 PM 10 | Deutsch Montage Technische Daten Feinsprühsystem PFS 65 3 603 B06 1.. Sachnummer

Zerstäubungsleistung

Zeitaufwand für 5 m2 Farbauftrag min

Volumen des Behälters für Sprühmaterial

1,8 Gewicht entsprechend EPTA-Procedure 01/2003

2,8 Nennaufnahmeleistung Förderleistung Schutzklasse /II Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009). Technische Unterlagen bei: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Luftschlauch anschließen (siehe Bilder A1 – A2) – Öffnen Sie die Haltespange 16 und rollen Sie den Luftschlauch 13 ab. – Entfernen Sie die Schutzkappen von beiden Enden des Luftschlauchs Anschluss an der Sprühpistole: – Stecken Sie einen SDS-Verschluss 14 des Luftschlauchs entsprechend der Pfeilmarkierung fest in den Anschluss der Sprühpistole 6. – Drehen Sie den SDS-Verschluss bis die Arretierung hörbar einrastet. Anschluss der Basiseinheit: – Stecken Sie den zweiten SDS-Verschluss des Luftschlauchs entsprechend der Pfeilmarkierung fest in den Anschluss der Basiseinheit – Drehen Sie den SDS-Verschluss bis die Arretierung hörbar einrastet. Hinweis: Schützen Sie die Schlauchenden nach dem Gebrauch wieder mit den Schutzkappen. Tragegurt befestigen (siehe Bild B) Damit Sie alle zu bearbeitenden Flächen gut erreichen und flexibel sind, können Sie die Basiseinheit mit dem Tragegurt 20 umhängen. – Haken Sie in jede Öse 17 jeweils ein Gurtende ein.

19.12.2007, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen 1 609 929 R18 | (31.1.08) Bosch Power Tools OBJ_BUCH-620-003.book Page 11 Thursday, January 31, 2008 2:05 PM Deutsch | 11 Betrieb Bei Sprühmaterial, das verdünnt werden muss, gehen Sie wie folgt vor: Arbeitsvorbereitung f Sprüharbeiten am Rand von Gewässern oder auf benachbarten Flächen im unmittelbaren Einzugsbereich sind nicht zulässig. Achten Sie beim Kauf von Farben, Lacken und Sprühmitteln auf deren Umweltverträglichkeit. Sprühfläche vorbereiten – Nehmen Sie den Messbecher 21. – Rühren Sie das Sprühmaterial gut durch. – Füllen Sie ausreichend Sprühmaterial in den Behälter für Sprühmaterial 8. (siehe „Sprühmaterial einfüllen“, Seite 11) – Verdünnen Sie das Sprühmaterial um 10 % mit Verdünnungsmittel. Zum Beispiel: Hinweis: Decken Sie die Umgebung der Sprühfläche weiträumig und gründlich ab. Sprühmaterial Ausgangsmenge [ml] Der Sprühnebel verunreinigt die Umgebung. Beim Einsatz in Innenräumen können alle nicht abgedeckten Oberflächen verunreinigt werden. Verdünnungsmittel [ml] Die Sprühfläche muss sauber, trocken und fettfrei sein. – Rauen Sie glatte Flächen auf und entfernen Sie danach den Schleifstaub. Sprühmaterial verdünnen f Achten Sie beim Verdünnen darauf, dass Sprühmaterial und Verdünnung zusammenpassen. Bei Verwendung einer falschen Verdünnung können Klumpen entstehen, die die Sprühpistole verstopfen. Sprühmaterial empfohlene Verdünnung Holzschutzmittel, Beizen, Öle, Lasuren unverdünnt Desinfektionsmittel, Pflanzenschutzmittel unverdünnt Lösemittel- oder wasserver- mindestens dünnbare Lackfarben, 10 % verdünnt Grundierungen, Kraftfahrzeug-Decklacke, Dickschichtlasuren

– Rühren Sie das Sprühmaterial gut durch. – Führen Sie eine Probesprühung auf einer Testfläche durch. (siehe „Sprühen“, Seite 12) Wenn Sie ein optimales Sprühbild erhalten, können Sie das Sprühen beginnen. oder Wenn das Sprühergebnis nicht zufriedenstellend ist oder keine Farbe austritt, gehen Sie vor wie bei „Behebung von Störungen“ auf Seite 14 beschrieben. Sprühmaterial einfüllen (siehe Bilder C1 – C2) f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. – Schrauben Sie den Behälter 8 von der Sprühpistole ab. – Drehen Sie das Steigrohr 10 so, dass das Sprühmaterial fast ohne Rest versprüht werden kann: für Sprüharbeiten an liegenden Objekten nach vorne in Richtung Düse für Sprüharbeiten über Kopf nach hinten in Richtung Handgriff – Füllen Sie das Sprühmaterial in den Behälter und schrauben Sie diesen fest an die Sprühpistole. Bosch Power Tools 1 609 929 R18 | (31.1.08) OBJ_BUCH-620-003.book Page 12 Thursday, January 31, 2008 2:05 PM 12 | Deutsch Inbetriebnahme f Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden. f Achten Sie darauf, dass die Basiseinheit während des Betriebs keinen Staub oder andere Verschmutzungen ansaugen kann. f Achten Sie darauf, dass Sie die Basiseinheit nie besprühen. Einschalten – Stecken Sie den Netzstecker in die Steckdose. – Nehmen Sie die Sprühpistole in die Hand und richten Sie sie auf die Sprühfläche. – Drücken Sie zuerst den Ein-/Ausschalter 18. – Drücken Sie den Bedienschalter 9 an der Sprühpistole. Hinweis: Wenn die Basiseinheit eingeschaltet ist, strömt an der Düse 11 immer Luft aus. Ausschalten – Lassen Sie den Bedienschalter 9 los und drücken Sie den Ein-/Ausschalter 18. – Ziehen Sie den Netzstecker aus der Steckdose. Arbeitshinweise Sprühen (siehe Bilder D–E) Hinweis: Beachten Sie die Windrichtung, wenn Sie das Elektrowerkzeug im Freien benutzen. – Führen Sie zuerst eine Probesprühung durch und stellen Sie das Sprühbild und die Sprühmaterialmenge entsprechend dem Sprühmaterial ein. (Einstellungen siehe nachfolgende Abschnitte) – Halten Sie die Sprühpistole unbedingt in einem gleichmäßigen Abstand von 5 – 15 cm senkrecht zum Sprühobjekt. – Beginnen Sie den Sprühvorgang außerhalb der Sprühfläche. 1 609 929 R18 | (31.1.08) – Bewegen Sie die Sprühpistole je nach Sprühbild-Einstellung gleichmäßig quer oder auf und ab. Eine gleichmäßige Oberflächenqualität entsteht, wenn sich die Bahnen um 4 – 5 cm überlappen. – Vermeiden Sie Unterbrechungen innerhalb der Sprühfläche. Eine gleichmäßige Führung der Sprühpistole ergibt eine einheitliche Oberflächenqualität. Ein ungleichmäßiger Abstand und Sprühwinkel führt zu starker Farbnebelbildung und damit zu einer ungleichmäßigen Oberfläche. – Beenden Sie den Sprühvorgang außerhalb der Sprühfläche. Sprühen Sie den Behälter für das Sprühmaterial nie ganz leer. Wenn das Steigrohr nicht mehr in das Sprühgut taucht, bricht der Sprühnebel ab und eine uneinheitliche Oberfläche entsteht. Wenn sich das Sprühmaterial an der Düse und der Luftkappe ablagert, reinigen Sie beide Teile mit dem verwendeten Verdünnungsmittel. Sprühbild einstellen (siehe Bild F) f Betätigen Sie nie den Bedienschalter 9 während Sie die Luftkappe 2 verstellen. – Lockern Sie die Überwurfmutter 3. – Drehen sie die Luftkappe 2 in die gewünschte Position. – Ziehen Sie die Überwurfmutter wieder fest an. Luftkappe Strahl Anwendung senkrechter Flachstrahl für horizontale Arbeitsrichtung waagrechter Flachstrahl für vertikale Arbeitsrichtung Rundstrahl für Ecken, Kanten und schwer zugängliche Stellen Bosch Power Tools OBJ_BUCH-620-003.book Page 13 Thursday, January 31, 2008 2:05 PM Deutsch | 13 Sprühmaterialmenge einstellen (siehe Bild G) – Drehen Sie das Stellrad 5, um die gewünschte Sprühmaterialmenge einzustellen: I: minimale Sprühmaterialmenge, IIII: maximale Sprühmaterialmenge. Sprühmaterialmenge Einstellung Zu viel Sprühmaterial auf der Sprühfläche: Die Sprühmaterialmenge muss verringert werden. – Drehen Sie das Stellrad 5 Richtung I. Zu wenig Sprühmaterial auf der Sprühfläche: Die Sprühmaterialmenge muss erhöht werden. – Drehen Sie das Stellrad 5 Richtung IIII. Ablage der Sprühpistole (siehe Bild H) Die Sprühpistole kann zur Ablage in die Haltespange 16 eingehängt werden. – Hängen Sie die Sprühpistole mit der Überwurfmutter 3 in die Haltespange 16. Wartung und Service Wartung und Reinigung f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Reinigung (siehe Bilder I–K) Eine sachgemäße Reinigung ist Voraussetzung für den einwandfreien Betrieb der Sprühpistole. Bei fehlender oder unsachgemäßer Reinigung werden keine Gewährleistungsansprüche übernommen. Tauchen Sie nie die ganze Sprühpistole in das Reinigungsmittel. Reinigen Sie die Düsen- und Luftbohrungen der Sprühpistole niemals mit spitzen metallischen Gegenständen. Geben Sie verdünntes Sprühmaterial zur Aufbewahrung nicht wieder zum Original-Sprühmaterial zurück. Reinigen Sie die Sprühpistole sehr gründlich, wenn Sie gesundheitsschädliche Sprühmittel verwendet haben. – Schalten Sie die Basiseinheit aus und drücken Sie den Bedienschalter 9 der Sprühpistole, damit das Sprühmaterial in den Behälter zurücklaufen kann. – Schrauben Sie den Behälter 8 ab und leeren Sie das restliche Sprühmaterial aus. – Füllen Sie das Verdünnungsmittel (Lösemittel oder Wasser) in den Behälter und schrauben Sie ihn an der Sprühpistole fest. – Schütteln Sie die Sprühpistole mehrmals. – Schalten Sie die Basiseinheit ein und sprühen Sie das Verdünnungsmittel in eine leere Materialdose. – Wiederholen Sie die letzten drei Schritte so oft, bis aus der Sprühpistole klares Verdünnungsmittel austritt. – Schalten Sie die Basiseinheit wieder aus. – Entleeren Sie den Behälter 8 vollständig. – Kontrollieren Sie, ob das Steigrohr mit der Behälterdichtung 10 frei von Sprühmaterial und unbeschädigt ist. – Reinigen Sie den Behälter und die Sprühpistole außen mit einem mit Verdünnungsmittel befeuchteten Tuch. – Schrauben Sie die Überwurfmutter 3 und die Luftkappe 2 ab. – Reinigen Sie die Düse 11 und die Düsennadel mit Verdünnungsmittel. Reinigen Sie die Sprühpistole und den Behälter für das Sprühmaterial immer mit dem entsprechenden Verdünnungsmittel (Lösemittel oder Wasser) für das verwendete Sprühmaterial. Bosch Power Tools 1 609 929 R18 | (31.1.08) OBJ_BUCH-620-003.book Page 14 Thursday, January 31, 2008 2:05 PM 14 | Deutsch Gelegentlich muss zusätzlich die Düsendichtung 12 gereinigt werden. – Nehmen Sie die Düse 11 und die Düsendichtung 12 ab. Nehmen Sie eventuell einen spitzen Gegenstand zur Hilfe, da die Düsendichtung fest an der Sprühpistole sitzt. – Reinigen Sie die Düsendichtung mit Verdünnungsmittel. – Fügen Sie die Düsendichtung wieder in die Sprühpistole ein. Achten Sie darauf, dass die Nut von der Sprühpistole weg zeigt. – Stecken Sie die Düse auf den Sprühpistolenkörper und drehen Sie sie in die richtige Position. – Stecken Sie die Luftkappe 2 auf die Düse und ziehen Sie sie mit der Überwurfmutter 3 fest. Luftfilter wechseln (siehe Bild L) Wenn der Luftfilter verschmutzt ist, muss er gewechselt werden. – Nehmen Sie die Luftfilterabdeckung 22 ab. – Wechseln Sie den Luftfilter aus. – Setzen Sie die Luftfilterabdeckung wieder ein. Materialentsorgung Verdünnungsmittel und Sprühmaterialreste müssen umweltgerecht entsorgt werden. Beachten Sie die Entsorgungshinweise des Herstellers und die örtlichen Vorschriften zur Sondermüllentsorgung. Umweltschädliche Chemikalien dürfen nicht ins Erdreich, ins Grundwasser oder in Gewässer gelangen. Schütten Sie umweltschädliche Chemikalien nie in die Kanalisation! Behebung von Störungen Problem Ursache Abhilfe Sprühmaterial deckt nicht richtig Sprühmaterialmenge zu gering Stellrad 5 Richtung IIII drehen Abstand zur Sprühfläche zu groß Sprühabstand verringern Zu wenig Sprühmaterial auf der Sprühfläche, zu selten über die Sprühfläche gesprüht Öfter über die Sprühfläche sprühen Sprühmaterial zu dickflüssig Sprühmaterial erneut um 10 % verdünnen und Probesprühung durchführen Sprühmaterial verläuft nach Auftragen 1 609 929 R18 | (31.1.08) Zu viel Sprühmaterial aufgetragen Stellrad 5 Richtung I drehen Abstand zur Sprühfläche zu gering Sprühabstand vergrößern Sprühmaterial zu dünnflüssig Original-Sprühmaterial zugeben Zu oft über dieselbe Stelle gesprüht Farbe abtragen und beim zweiten Sprühversuch nicht so oft über eine Stelle sprühen Bosch Power Tools OBJ_BUCH-620-003.book Page 15 Thursday, January 31, 2008 2:05 PM Deutsch | 15 Problem Ursache Abhilfe Zu grobe Zerstäubung Sprühmaterialmenge zu hoch Stellrad 5 Richtung I drehen Düse 11 verschmutzt Düse reinigen Zu geringer Druckaufbau im Behälter 8 Behälter für Sprühmaterial richtig an der Sprühpistole festschrauben Sprühmaterial zu dickflüssig Sprühmaterial erneut um 10 % verdünnen und Probesprühung durchführen Luftfilter stark verschmutzt Luftfilter wechseln Zu starker Farbnebel Zu viel Sprühmaterial aufgetragen Stellrad 5 Richtung I drehen Abstand zur Sprühfläche zu groß Sprühstrahl pulsiert Sprühmaterial tropft an der Düse nach Aus der Düse tritt kein Sprühmaterial aus Bosch Power Tools Sprühabstand verringern Zu wenig Sprühmaterial im Behäl- Sprühmaterial nachfüllen ter Entlüftungsbohrung am Steigrohr 10 verstopft Steigrohr und Bohrung reinigen Luftfilter stark verschmutzt Luftfilter wechseln Sprühmaterial zu dickflüssig Sprühmaterial erneut um 10 % verdünnen und Probesprühung durchführen Ablagerung von Sprühmaterial an Düse 11 und Luftkappe 2 Düse und Luftkappe reinigen Düse 11 verschlissen Düse auswechseln Düse 11 lose Überwurfmutter 3 anziehen Düse 11 verstopft Düse reinigen Steigrohr 10 verstopft Steigrohr reinigen Entlüftungsbohrung am Steigrohr 10 verstopft Steigrohr und Bohrung reinigen Steigrohr 10 lose Steigrohr feststecken Kein Druckaufbau im Behälter 8 Behälter für Sprühmaterial richtig an der Sprühpistole festschrauben Sprühmaterial zu dickflüssig Sprühmaterial erneut um 10 % verdünnen und Probesprühung durchführen 1 609 929 R18 | (31.1.08) OBJ_BUCH-620-003.book Page 16 Thursday, January 31, 2008 2:05 PM 16 | Deutsch Wartung Schweiz Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an. Entsorgung Kundendienst und Kundenberatung Sprühpistole, Basiseinheit, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören. www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10 Fax: +49 (1805) 70 74 11 E-Mail: Servicezentrum.Elektrowerkzeuge@de. bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet. In Deutschland sind nicht mehr gebrauchsfähige Elektrowerkzeuge zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an: Recyclingzentrum Elektrowerkzeuge Osteroder Landstr. 3 37589 Kalefeld Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Änderungen vorbehalten. Österreich ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien Tel. Service: +43 (01) 61 03 80 Fax: +43 (01) 61 03 84 91 Tel. Kundenberater: +43 (01) 7 97 22 30 66 E-Mail: abe@abe-service.co.at 1 609 929 R18 | (31.1.08) Bosch Power Tools OBJ_BUCH-620-003.book Page 17 Thursday, January 31, 2008 2:05 PM English | 17 General Power Tool Safety Warnings
