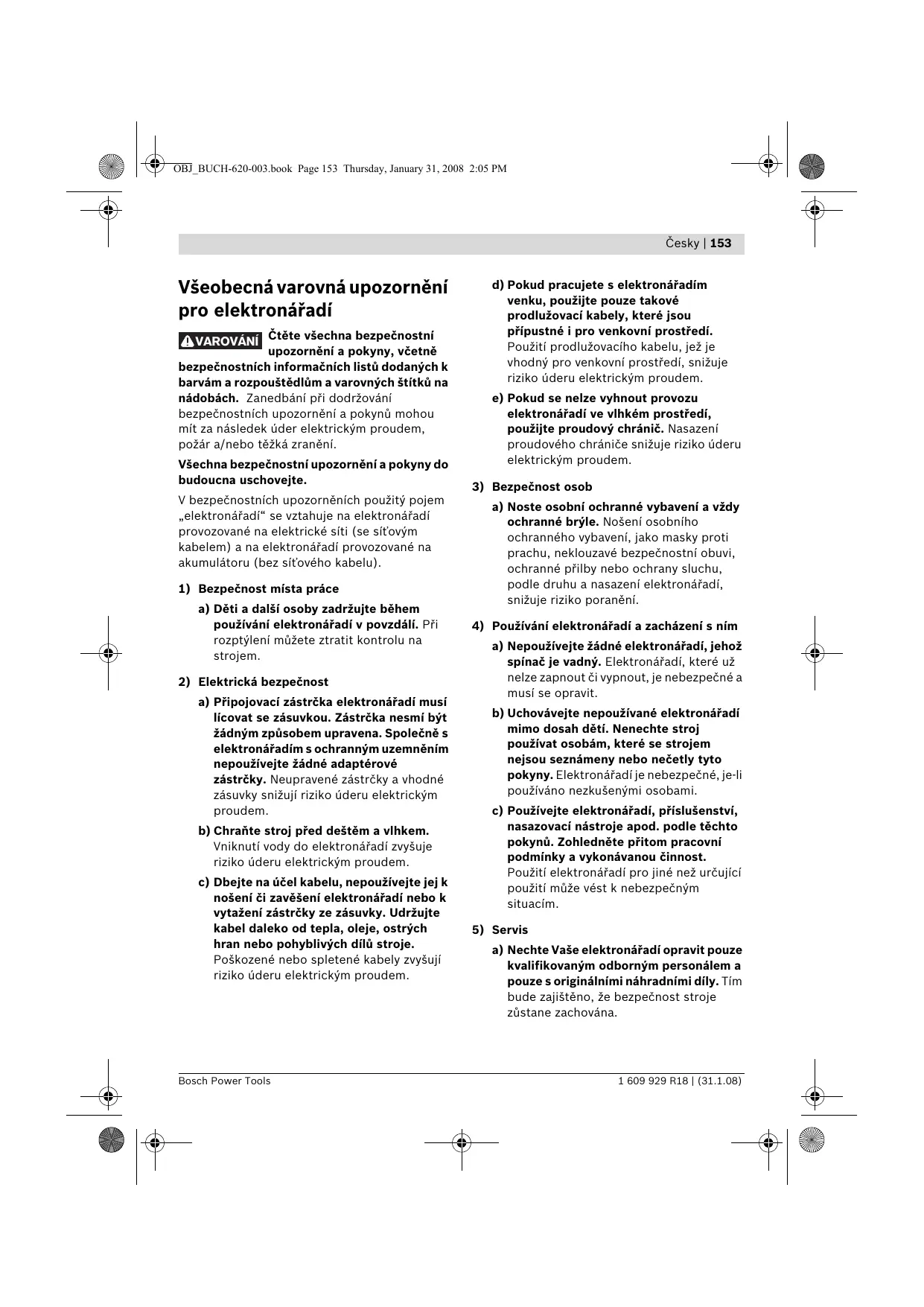

Všeobecná varovná upozornění pro elektronářadí
A VAROVÁNÍ
Čtěte všechna bezpečnostní upozornění a pokyny, včetně
bezpečnostních informačních listů dodaných k barvám, rozpouštědlům a varovným štítkům na nádobách. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění.
Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.
V bezpečnostních upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na elektrické síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).
1) Bezpečnost místa práce
a) Děti a další osoby zadržujte během používání elektronářadí v povzdálí. Při rozptýlení můžete ztratit kontrolu nad strojem.
2) Elektrická bezpečnost
a) Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko úderu elektrickým proudem. b) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje riziko úderu elektrickým proudem. c) Dbejte na účel kabelu, nepoužívejte jej k nošení nebo zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko úderu elektrickým proudem.
d) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou přípustné i pro venkovní prostředí. Použití prodlužovacího kabelu, jež je vhodný pro venkovní prostředí, snižuje riziko úderu elektrickým proudem. e) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko úderu elektrickým proudem.
3) Bezpečnost osob
a) Noste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného vybavení, jako masky proti prachu, neklouzavé bezpečnostní obuvi, ochranné přilby nebo ochrany sluchu, podle druhu a nasazení elektronářadí, snižuje riziko poranění.
4) Používání elektronářadí a zacházení s ním
a) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které už nelze zapnout či vypnout, je nebezpečné a musí se opravit. b) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkusenými osobami. c) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Zohledněte přitom pracovní podmínky a vykonávanou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.
5) Servis
a) Nechte své elektrické nářadí opravovat pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.
154 | Česky
Bezpečnostní upozornění pro jemné stříkací systémy
Udržujte svůj pracovní prostor čistý, dobře osvětlený a bez nádob s barvami nebo rozpouštědly, bez hadrů a jiných hořlavých materiálů. Možné nebezpečí samovznícení. Mějte pokaždé v pohotovosti funkční hasicí přístroje/hasicí zařízení. Pečujte o dobré větrání v oblasti stříkání a o dostatek čerstvého vzduchu v celém prostoru. Odpařená hořlavá rozpouštědla vytvářejí výbušné prostředí. Nestříkejte a nečistěte s látkami, jejichž bod vzplanutí leží pod 21 °C. Používejte látky na bázi vody, málo těkavé uhlovodíky nebo podobné látky. Lehce těkavá odpařující se rozpouštědla vytvářejí výbušné prostředí. Nestříkejte v místech zápalných zdrojů, jako jsou jiskry statické elektřiny, otevřené plameny, zapalovací plamínky, horké předměty, motory, cigarety a jiskry od zastrčení a vytažení elektrických kabelů nebo obsluhování vypínačů. Takové zdroje jisker mohou vést ke vznícení okolí. Nestříkejte žádné látky, u kterých není známo, zda představují nebezpečí. Neznámé látky mohou vytvářet nebezpečné podmínky. Při stříkání nebo manipulaci s chemikáliemi použijte dodatečné osobní ochranné vybavení, jako odpovídající ochranné rukavice a ochrannou masku nebo masku pro ochranu dýchacích cest. Nošení ochranného vybavení pro příslušné podmínky snižuje vystavení se ohrožujícím látkám.
Nestříkejte na sebe, na jiné osoby či zvířata. Mějte své ruce a ostatní části těla vzdálené od rozprašovaného proudu. Jestliže rozprašovaný proud pronikne pokožkou, vyhledejte ihned lékařskou pomoc. Rozprašovaný materiál může proniknout dokonce i skrz rukavice do pokožky a může tak být vstříknut do těla. ▸ Neošetřujte vstříknutí jako prosté říznutí. Vysokotlaký proud může do těla vstříknout jedovaté látky a vést k vážným zraněním. V případě vstříknutí do pokožky vyhledejte ihned lékařskou pomoc. Dávejte pozor na případná rizika rozprašovaného materiálu. Dbejte označení na nádobě a informací výrobce rozprašovaného materiálu, včetně požadavků na používání osobního ochranného vybavení. Pokynů výrobce je třeba uposlechnout, aby se snížilo riziko požáru a riziko zranění vyvolané jedy, karcinogeny atd. ▸ Používejte pouze výrobcem specifikované vložky trysek. Nikdy nestříkejte bez namontované ochrany trysky. Používání speciální vložky trysky s lícející ochranou trysky zmenšuje pravděpodobnost, že vysokotlaký proud pronikne pokožkou a vstříkne do těla jedy. Pozor při čištění a výměně vložek trysek. V případě, že se během stříkání vložka trysky ucpe, uposlechněte před odstraněním trysky kvůli vyčištění pokyny výrobce k vypnutí stroje a zbavení se tlaku. Kapaliny pod vysokým tlakem mohou proniknout pokožkou, vstříknout do těla jedy a tím vést k vážným zraněním. Udržujte zástrčku síťového kabelu a spínací tlačítko stříkací pistole bez barvy a jiných kapalin. Nikdy nedržte kabel kvůli podpoře na konektorech. Zanedbání při dodržování mohou mít za následek úder elektrickým proudem.
Funkční popis
Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Určující použití
Elektronářadí je určeno ke stříkání s obsahem rozpouštědel a vodou ředitelných lakovacích barev, lazur, základních nátěrů, bezbarvých laků, krycích laků motorových vozidel, mořidel, prostředků na ochranu dřeva, prostředků na ochranu rostlin, olejů a dezinfekčních prostředků.
Elektronářadí není vhodné pro zpracování disperzních a latexových barev, louhů, nanášených látek s obsahem kyselin, zrnitých a tělo obsahujících stříkacích materiálů a též materiálů zadržujících kropení a kapky.
Elektronářadí používejte jen tehdy, pokud můžete plně odhadnout a bez omezení provést všechny funkce nebo jste obdrželi příslušné pokyny.
Měřené hodnoty byly zjištěny podle EN 60745. Hodnocená hladina akustického tlaku A stroje činí typicky 74 dB(A). Nepřesnost K=3 dB. Hladina hluku může při práci překročit 80 dB(A)
Noste ochranu sluchu!
Vibrace paže je typicky nižší než 2,5 m/s².
Číslování zobrazených komponent se vztahuje na vyobrazení elektronářadí na obrázkových stranách.
1 Stříkací pistole
2 Vzduchové víčko
3 První lečná matice
4 Ryska uzávěru SDS
5 Nastavovací kolečko množství stříkaného materiálu
6 Přípojka hadice (stříkací pistole)
7 Prodloužení patky (jen pro nádobku 800 ml)
8 Nádobka na stříkaný materiál, 600 ml Nádobka na stříkaný materiál, 800 ml*
9 Ovládací spínač
10 Nasávací trubka s těsněním nádobky
11 Tryska
12 Těsnění trysky
13 Vzduchová hadice
14 Uzávěr SDS
15 Základní jednotka
16 Přidržovací spona
17 Ochranný nosný popruh
18 Spinač
19 Přípojka hadice (základní jednotka)
20 Nosný popruh
21 Odměrná nádobka
22 Kryt vzduchového filtru
*Zobrazené nebo popsané příslušenství nepatří do standardní dodávky.
156 | Česky
Technická data
| Jemně stříkaci systém | PFS 65 | |
| ObjednaciCIDSO | 3 603 B06 1.. | |
| Jmenovitý príkon | W | 280 |
| Dopravní výkon | g/min | 130 |
| Rozprašovací výkon | W | 65 |
| Spotřeba Času na nanesení 5 m2barvy | min | 10 |
| Objem nádobky na střikaný materiál | ml | 600 |
| Délka vžduchovéhadice | m | 1,8 |
| Hmotnost podle EPTA-Procedure 01/2003 | kg | 2,8 |
Třída ochrany
□/II
Dbejte prosím objednacího čísla na typovém štítku Vašeho elektrického nářadí. Obchodní označení jednotlivých elektrických nářadí se mohou měnit.
Prohlášení o shodě
#
Prohlašujeme v plné naší zodpovědnosti, že výrobek popsaný v odstavci „Technická data" je v souladu s následujícími normami nebo normativními dokumenty: EN 60335 podle ustanovení směrnic 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES (od 29.12.2009).
Technická dokumentace u:
Připojení vzduchové hadice (viz obr. A1-A2)
- Otevřete přidržovací sponu 16 a odviňte vzduchovou hadici 13.
- Odstraňte ochranné víčka z obou konců vzduchové hadice.
Připojení stříkací pistole:
- Nastrčte uzáver SDS 14 vzduchové hadice podle označení šipkou pevně do přípojky stříkací pistole 6.
- Otočte uzáver SDS, až aretace slyšitelně zaskočí.
Připojení základní jednotky:
- Nastrčte druhý uzáver SDS vzduchové hadice podle označení šipkou pevně do přípojky základní jednotky 19.
- Otočte uzáver SDS, až aretace slyšitelně zaskočí.
Upozornění: Konce hadice chraňte po použití opět pomocí ochranných víček.
Abyste všechny opracovávané plochy dobře obsáhli a byli flexibilní, můžete si základní jednotku pověsit pomocí nosného popruhu 20.
- Do každého oka 17 zavěste jeden konec popruhu.
Česky | 157
Provoz
Příprava práce
Stříkání na okraji vodních zdrojů nebo na sousedních plochách v bezprostředních přístupových místech je nepřípustné.
Při nákupu barev, laků a stříkaných prostředků dbejte na jejich snášenlivost se životním prostředím.
Příprava stříkané plochy
Upozornění: Okolí stříkané plochy dalekosáhle a důkladně zakryjte.
Rozprašovaná mlha znečišťuje okolí. Při nasazení v interiérech mohou být všechny nezakryté plochy znečištěny.
Stříkaná plocha musí být čistá, suchá a bez mastnoty.
- Hladké plochy zdrsněte a brusný prach poté odstraňte.
Ředění stříkaného materiálu
▷ Při ředění dbejte na to, aby se stříkaný materiál a ředidlo k sobě hodily. Při použití nesprávného ředidla mohou vzniknout hrudky, které ucpou stříkací pistoli.
| Střikaný materiál | doporučené
rozředěné |
| Prostředky na ochranu
dřeva, mořidla, oleje, lazury | neředěné |
| Dezinfekčné prostředky,
prostředky na ochranu
rostlin | neředěné |
| Rozpoustědly nebo vodou
ředěné lakovací barvy,
záklové barvy, krycí laky
motorovych vozidel, silné
vrstvené lazury | nejméně 10 %
ředěné |
U stříkaného materiálu, jež musí být rozředěný, postupujte následovně:
- Vezměte odměrnou nádobku 21.
- Stříkaný materiál dobře promíchejte.
- Stříkaný materiál dobře promíchejte.
- Naplňte dostatek stříkaného materiálu do nádobky na stříkaný materiál 8. (viz „Plnění stříkaného materiálu“, strana 157)
- Rozřeďte stříkaný materiál ředidlem o 10 %. Například:
| Výchozí množství
střikaného
materiały [ml] | 200 | 300 | 400 | 500 |
| Redidlo [ml] | 20 | 30 | 40 | 50 |
- Stříkaný materiál dobře promíchejte. Proveďte testovací plochu zkušebním nastříkáním. (viz „Stříkání“, strana 158)
Pokud získáte optimální rozprašovací obraz, můžete začít stříkat.
nebo
Pokud není výsledek stříkání uspokojivý nebo nevyteče žádná barva, postupujte, jak je popsáno v „Odstranění poruch“ na straně 160.
Plnění stříkaného materiálu (viz obr. C1-C2)
▷ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. - Odšroubujte nádobku 8 ze stříkací pistole. - Otočte nasávací trubku 10 tak, aby mohl být stříkaný materiál takřka beze zbytku vystříkán:
| pro stříkáci práce na ležićích objektech | dopředu ve směru trysky |
| pro stříkáci práce nad hlavou | dozadu ve směru rukojeti |
- Naplňte stříkaný materiál do nádobky a tuto pevně nasroubujte na stříkací pistoli.
158 | Česky
Uvedení do provozu
Dbejte na síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku elektronářadí. Elektronářadí označené 230 V smí být provozováno i na 220 V. Dbejte na to, aby základní jednotka nemohla během provozu nasát žádný prach nebo jiné nečistoty. Dbejte na to, abyste základní jednotku nikdy nepostříkali.
Zapnutí
- Zastrčte síťovou zástrčku do zásuvky.
- Vezměte stříkací pistoli do ruky a nasměrujte ji na stříkanou plochu.
- Nejprve stlačte spínač 18.
- Stlačte ovládací spínač 9 na stříkací pistoli.
Upozornění: Pokud je základní jednotka zapnutá, na trysce 11 stále uniká vzduch.
Vypnutí
- Uvolněte ovládací spínač 9 a stlačte spínač 18. Vytáhněte síťovou zástrčku ze zásuvky.
Pracovní pokyny
Stříkání (viz obr. D-E)
Upozornění: Pokud elektrické nářadí používáte venku, dbejte na směr větru.
Proveďte nejprve zkušební nástřik a nastavte rozprašovací obraz a množství stříkaného materiálu adekvátně stříkanému materiálu. (Nastavení viz následující odstavce) - Nezbytné držte stříkací pistoli v rovnoměrné vzdálenosti 5 - 15 cm kolmo ke stříkanému objektu. - Proces stříkání začněte mimo stříkanou plochu. - Stříkací pistolí pohybujte podle nastaveného rozprašovacího obrazu rovnoměrně napříč nebo sem a tam. Stejnoměrná kvalita povrchu vznikne, pokud se pruhy o 4 - 5 cm překrývají. - Vyhněte se přerušení uvnitř stříkané plochy.
Rovnoměrné vedení stříkací pistole poskytuje jednolitou kvalitu povrchu.
Nestejnoměrná vzdálenost a úhel stříkání vedou k silné tvorbě mlhy z barvy a tím nestejnoměrnému povrchu.
- Proces stříkání ukončete mimo stříkanou plochu.
Nádobku na stříkaný materiál nikdy zcela nevystříkejte. Pokud už není nasávací trubka ponořená do stříkané látky, dojde k přerušované stříkané mlze a vznikne nejednotný povrch.
Pokud se na trysce a na vzduchovém víčku usadí stříkaný materiál, vyčistěte oba díly používaným ředidlem.
Nastavení rozprašovacího obrazu (viz obr. F)
Nikdy neobsluhujte ovládací spínač 9, zatímco přestavujete vzduchové víčko 2.
- Povolte převlečnou matici 3.
- Otočte vzduchové víčko 2 do požadované polohy.
- Převlečnou matici opět utáhněte.
Vzduchový proud – použití víčka
A
Svislý proud pro horizontální směr práce
B
Vodorovný proud pro vertikální směr práce
C
Kruhový proud pro rohy, hrany a těžko přístupná místa
Cesy | 159
Nastavení množství stříkaného materiálu (viz obrázek G)
- Pro nastavení požadovaného množství stříkaného materiálu otáčejte nastavovací kolečko 5: 1: minimální množství stříkaného materiálu, III: maximální množství stříkaného materiálu.
Množství stříkaného materiálu – nastavení
Příliš mnoho stříkaného materiálu na stříkané ploše:
Množství stříkaného materiálu musí být sníženo.
Otočte nastavovací kolečko 5 směr I.
Příliš málo stříkaného materiálu na stříkané ploše:
Množství stříkaného materiálu musí být zvýšeno.
- Otočte nastavovací kolečko 5 směr III.
Odložení stříkací pistole (viz obr. H)
Stříkací pistoli lze kvůli odložení zavěsit do přidržovací spony 16.
- Stříkací pistoli zavěste pomocí převlečné matice 3 do přidržovací spony 16.
Údržba a servis
Údržba a čištění
Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Čištění (viz obrázky I-K)
Přiměřené čištění je předpokladem pro bezvadný provoz stříkací pistole. Při chybějícím nebo nepřiměřeném čištění nebudou přiznány žádné záruční nároky.
Čistěte stříkací pistoli a nádobku na stříkaný materiál vždy příslušným ředidlem (rozpouštědlo nebo voda) pro použitý stříkaný materiál.
Nikdy neponořujte celou stříkací pistoli do čisticího prostředku.
Nikdy nečistěte tryskové a vzduchové otvory stříkací pistole špičatými kovovými předměty. Rozředěný stříkaný materiál kvůli uskladnění nedávejte opět zpátky k původnímu stříkanému materiálu.
Pokud jste použili zdraví škodlivý stříkaný materiál, vyčistěte stříkací pistoli velmi důkladně.
Vypněte základní jednotku a stlačte ovladač spínače 9 stříkací pistole, aby mohl stříkaný materiál stéct zpátky do nádobky. - Nádobku 8 odšroubujte a zbývající stříkaný materiál vyprázdněte. - Naplňte ředidlo (rozpouštědlo nebo vodu) do nádobky a našroubujte ji pevně na stříkací pistoli. - Několikrát stříkací pistolí zatřeste. Zapněte základní jednotku a vystříkejte ředidlo do prázdné nádoby od materiálu. - Opakujte poslední tři kroky tolikrát, až ze stříkací pistole prýští čisté ředidlo. Základní jednotku opět vypněte. - Nádobku 8 zcela vyprázdněte. Zkontrolujte, zda je nasávací trubka s těsněním nádobky 10 prostá stříkaného materiálu a nepoškozená. Vyčistěte nádobku a stříkací pistoli vně hadříkem navlhčeným v ředidle.
- Odšroubujte převlečnou matici 3 a vzduchové víčko 2.
- Ředidlem vyčistěte trysku 11 a jehlu trysky.
Příležitostně musí být navíc vyčištěno těsnění trysky 12.
- Odejměte trysku 11 a těsnění trysky 12. Když těsnění trysky pevně sedí na stříkací pistoli, vezměte si případně na pomoc špičatý předmět.
- Těsnění trysky vyčistěte ředidlem. Těsnění trysky vložte opět do stříkací pistole. Dbejte na to, aby drážka ukazovala od stříkací pistole pryč.
- Vsaďte trysku na těleso stříkací pistole a otočte ji do správné polohy.
- Vsaďte vzduchové víčko 2 na trysku a pevně jej utáhněte pomocí převlečné matice 3.
Výměna vzduchového filtru (viz obrázek L)
Pokud je vzduchový filtr zanesený, musí se vyměnit.
- Sejměte kryt vzduchového filtru 22. Vzduchový filtr vyměňte.
- Kryt vzduchového filtru opět nasaďte.
Likvidace materiálu
Ředidla a zbytky stříkaného materiálu se musí zlikvidovat v souladu se zásadami ochrany životního prostředí. Dbejte upozornění výrobce k likvidaci a místních předpisů k likvidaci zvláštních odpadů.
Chemikálie poškozující životní prostředí nesmějí proniknout do půdy, do spodních vod nebo do vody. Nikdy nevylévejte chemikálie poškozující životní prostředí do kanalizace!
Odstranění poruch
| Problém | Příčina | Rešení |
| Střikaný materiál správněnekryje | Příliš malé množství střikaného materiálu | Otočte nastavovací kolečko 5 směr III. |
| Příliš velká vzdálenost ke střikané ploše | Zmeněte stříkác vzdálenost |
| Příliš málo střikaného materiálu na střikanou plochu, príliš rídce střÍkáno přes střikanou plochu | Stříkejte přěs střikanou plochu vicekrát |
| Střikaný materiál príliš hustý | Střikaný materiál znovu rozřed'te o 10% a proved'te zkušebné nastřÍkání |
| Střikaný materiál se roztéká po nánosech | Naneseno príliš mnoho střikaného materiálu | Otočte nastavovací kolečko 5 směr I. |
| Příliš malá vzdálenost ke střikané ploše | Zvětěsete stříkác vzdálenost |
| Střikaný materiál príliš rídký | Přidejte původní střikaný materiál |
| Příliš ācasto střÍkáno přěs totéž mistro | Odstraťte barvu a pri druhémPokusu nestříkejte tak Častro přěs Jedno mistro |
Česky | 161
| Problém | Příčina | Rešení |
| Příliš velege Rozprášeni | Příliš velege množství střikaného materiálu | Otočte nastavovací kolečko 5 směr l. |
| Znečistěné tryska 11 | Trysku očistěte |
| Příliš malé vytrořeni tlaku v nádobce 8 | Nádobkau na střikaný materiál správně našroubujte na střikác pistoli |
| Střikaný materiál prříliš hustý | Střikaný materiál znovu rožřed'te o 10 % a proved'te zkušební nastříkaní |
| Silné znečistěné vzduchový filtr | Výměna vzduchového filtru |
| Příliš silné mlha barvy | Naneseno prříliš mnoho střikaného materiálu | Otočte nastavovací kolečko 5 směr l. |
| Příliš velká vzdálenost ke střikané ploše | Zmeněte stříkác vzdálenost |
| Střikaný proud pulzujé | Příliš málo střikaného materiálu v nádobce | Střikaný materiál doplěte |
| Ucpaný odvizdušnovací otvor na nasávací trabce 10 | Nasávací trabku a otvor vyčistěte |
| Silné znečistěné vzduchový filtr | Výměna vzduchového filtru |
| Střikaný materiál prříliš hustý | Střikaný materiál znovu rožřed'te o 10 % a proved'te zkušební nastříkaní |
| Střikaný materiál na trysce kape | Usazenina střikaného materiálu na trysce 11 a vzduchovém víčku 2 | Trysku a vzduchové víčko vyčistěte |
| Opotřebovaná tryska 11 | Trysku vyměnte |
| Uvolněné tryska 11 | Dotáhněte prěvlečnou matici 3 |
| Z trysky nevyteká zádný střikaný materiál | Ucpaná tryska 11 | Trysku očistěte |
| Ucpaná nasávací trabka 10 | Nasávací trabku vyčistěte |
| Ucpaný odvizdušnovací otvor na nasávací trabce 10 | Nasávací trabku a otvor vyčistěte |
| Uvolněné nasávací trabka 10 | Nasávací trabku pevně nastrěte |
| Žádné vytrořeni tlaku v nádobce 8 | Nádobkau na střikaný materiál správně našroubujte na stříkác pistoli |
| Střikaný materiál prříliš hustý | Střikaný materiál znovu rožřed'te o 10 % a proved'te zkušební nastříkaní |
Bosch Power Tools
1609929R18|(31.1.08)
162 | Česky
Údržba
Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše stroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy Bosch.
Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku elektronářadí.
Zákaznická a poradenská služba
Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Explodované výkresy a informace k náhradním dílům naleznete i na:
Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobků a příslušenství.
Zpracování odpadů
Stříkací pistole, základní jednotka, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
K tříděné recyklaci jsou umělohmotné díly označeny.
Pouze pro země EU:
Nevyhazujte elektrické nářadí do domovního odpadu! Podle evropské směrnice
2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v
národních zákonech musí být neupotřebitelné elektrické nářadí rozebrané shromážděno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Změny vyhrazeny.
Česká republika
Robert Bosch odbytová s.r.o.
Přečtěte si všechny bezpečnostní upozornění a pokyny, včetně
1) Bezpečnost na pracovišti
2) Elektrická bezpečnost
4) Používání a ošetřování ručního elektrického nářadí
Toto ruční elektrické nářadí je určeno k rozprašování laků obsahujících rozpouštědla a laků ředitelných vodou, lazurovacích nátěrů, základních barev, průhledných laků, krycích laků na motorová vozidla, mořidel, prostředků na ochranu dřeva, prostředků na ochranu rostlin, olejů a dezinfekčních prostředků.
Všimněte si prosím věcné číslo na typovém štítku svého ručního elektrického nářadí. Obchodní názvy jednotlivých produktů se mohou lišit.
Před každou prací na ručním elektrickém nářadí vytáhněte zástrčku nářadí ze zásuvky.
- Naplňte stříkaný materiál do nádržky a přišroubujte ji ke stříkací pistoli.
Uvolněte pracovní vypínač 9 a znovu stiskněte vypínač 18. Vytáhněte zástrčku ze zásuvky.
Slovensky | 169
Pokyny k používání
Upozornění: Všímejte si směru větru, když budete používat toto ruční elektrické nářadí venku.
Nikdy nevystříkejte nádobku na stříkaný materiál úplně doprázdna. Když se nasávací trubice přestane nořit do stříkaného materiálu, vytváření rozprašované mlhy se přeruší a výsledkem je nerovnoměrná povrchová plocha.
Nikdy nestiskněte pracovní vypínač 9 během přestavování vzduchového uzávěru 2.
- Uvolněte převodovou matici 3. Vzduchový uzávěr 2 nastavte otočením do požadované polohy.
- Převodovou matici poté opět utáhněte.
Vzduchový uzávěr
Rozprašovaný proud
Použití
A
svislé plochy – paprsek pro vodorovný směr práce
B
vodorovné plochy – paprsek pro svislý směr práce
C
- Otáčejte stavěcím kolečkem 5 tak, abyste nastavili požadované množství rozprašovaného materiálu:
Množství stříkaného materiálu
Před každou prací na ručním elektrickém nářadí vytáhněte zástrčku nářadí ze zásuvky.
Nikdy neponárejte do rozpouštědla celou pistoli.
Když je vzduchový filtr znečištěný, je třeba ho vyměnit za nový.
Rozpouštědla a zbytky stříkaného materiálu je nutné zlikvidovat tak, aby nebylo ohroženo životní prostředí. Dodržujte pokyny výrobce o likvidaci a domácí předpisy o likvidaci speciálního odpadu.
| Problém | Príčina | Odstránenie |
| Prilis ve'lké Rozprašovanie materiálu | Množstvo strekaného materiálu je prilis ve'lké | Otočit' nastavovacie koliesko 5 v smere I |
| Dýza 11 je znečistená | Vyčistete dýzu |
| Tlak vytvorený v nádržke je prilis malý 8 | Nádržku na strekaný materiál správné priskrutkujte k striekacej pištoli |
| Striekaný materiál je prilis hustý | Striekaný materiál znova zriedte o 10% a vykonajte skúšobný nástrek |
| Vzduchový filter je ve'mi znečistený | Výmena vzduchového filtra |
| Prilis silné Rozprašovaná hmla | Bolo nanesené privel'a strekaného materiálu | Otočit' nastavovacie koliesko 5 v smere I |
| Vzdialenost' od strekanej plochy je prilis ve'lká | Zmenšite vzdialenost' od strekanej plochy |
| Lúč Rozstrekovaného materiálu pulzuje | V nádržke je prilis málo strekaného materiálu | Doplěte strekaný materiál |
| Odvzdušnovací otvor na nasávacej rurke 10 je upchatý | Vyčistete nasávaciu rurku aj otvor |
| Vzduchový filter je ve'mi znečistený | Výmena vzduchového filtra |
| Striekaný materiál je prilis hustý | Striekaný materiál znova zriedte o 10% a vykonajte skúšobný nástrek |
| Striekaný materiál vykvapkáva z dýzy | Usadeniny strekaného materiálu na dýze 11 a na vzduchovom uzávere 2 | Dýzu aj vzduchový uzáver vyčistete |
| Dýza 11 je opotrebovaná | Dýzu vymeñe |
| Dýza 11 je uvol'nená | Prevlčné maticu 3 utiahnite |
| Z dýzy nevychákda Žiaden rozprašovaný materiál | Dýza 11 je upchatá | Vyčistete dýzu |
| Nasávacia rurka 10 je upchatá | Vyčistete nasávaciu rurku |
| Odvzdušnovací otvor na nasávacej rurke 10 je upchatý | Vyčistete nasávaciu rurku aj otvor |
| Nasávacia rurka 10 je uvol'nená | Nasávaciu rurku dobre zastrěte |
| Nevytvára sažiaden tlak v nádržke na strekaný materiál 8 | Nádržku na strekaný materiál správné priskrutkujte k striekacej pištoli |
| Striekaný materiál je prilis hustý | Striekaný materiál znova zriedte o 10% a vykonajte skúšobný nástrek |
Údržba
Pokud by přístroj i přes pečlivou výrobu a kontrolu přece jen přestal někdy fungovat, je třeba nechat opravu provést v autorizovaném servisním středisku pro elektrické nářadí Bosch.
Při všech dotazech a objednávkách náhradních součástek uvádějte bezpodmínečně 10místné věcné číslo uvedené na typovém štítku výrobku.
Servisní středisko a poradenská služba pro zákazníky
