Typ výrobku	Stříkací pistole
Značka	Bosch
Model	PFS 3000-2
Napájecí napětí	230 V ~ 50 Hz
Příkon	1200 W
Pracovní tlak	2,5 bar
Výkon stříkání	Do 500 ml/min
Objem nádrže	800 ml
Typ stříkání	HVLP (velký objem, nízký tlak)
Viskozita barvy	Do 40 DIN-s
Regulace proudu	Ano, plynulá regulace
Regulace množství materiálu	Ano, knoflíkem
Délka napájecího kabelu	2,5 m
Hmotnost (bez příslušenství)	2,1 kg
Rozměry (délka x šířka x výška)	280 x 150 x 260 mm
Pracovní materiály	Latexové barvy, emulzní barvy, laky, mořidla, oleje
Počet trysek v sadě	3 (různé velikosti)
Funkce automatického čištění	Ano, proplachováním vodou
Hladina hluku	75 dB(A)
Třída ochrany	II
Obsah sady	Pistole, hadička, 3 trysky, měrka viskozity, návod
Záruka	2 roky

Často kladené otázky - PFS 3000-2 BOSCH

Jak správně naředit barvu pro pistoli Bosch PFS 3000-2?

Barvy je třeba ředit podle doporučení výrobce, aby se dosáhlo viskozity asi 30-40 DIN-s. Použijte přiloženou měrku viskozity: naplňte ji barvou a změřte čas výtoku – optimální je 20-30 sekund. Vždy barvu před použitím promíchejte.

Mohu malovat latexovou barvou pistolí PFS 3000-2?

Ano, pistole Bosch PFS 3000-2 je vhodná pro latexové barvy, emulzní barvy, laky, mořidla a oleje. Ujistěte se, že barva je správně naředěna (ne příliš hustá). Filtr v pistoli zabraňuje ucpávání.

Jak vyčistit pistoli po malování?

Po skončení práce je třeba okamžitě propláchnout pistoli vodou (nebo rozpouštědlem v případě olejových barev). Nalijte vodu do nádrže, připojte pistoli a stříkejte, dokud voda nebude čistá. Poté sejměte trysku a vyčistěte ji kartáčkem. Pravidelné čištění prodlužuje životnost.

Proč pistole stříká barvu nepravidelně nebo kape?

Příčinou může být příliš hustá barva, ucpaná tryska nebo příliš vysoký tlak. Zkontrolujte viskozitu barvy, vyčistěte trysku a snižte tlak regulačním knoflíkem. Ujistěte se, že nádrž je správně uzavřena.

Jaký pracovní tlak je doporučen pro PFS 3000-2?

Doporučený pracovní tlak je asi 2,5 baru. Lze ho regulovat knoflíkem na pistoli. Příliš vysoký tlak způsobuje nadměrné rozstřikování, příliš nízký – nerovnoměrné pokrytí.

Mohu tuto pistoli použít na malování nábytku?

Ano, pistole Bosch PFS 3000-2 se skvěle hodí na malování nábytku, dveří, stěn a dalších povrchů. Vyberte vhodnou trysku – menší na detaily, větší na velké plochy. Před malováním proveďte zkoušku na kartonu.

Jak často měnit trysky v pistoli PFS 3000-2?

Trysky je třeba měnit, když jsou opotřebované nebo poškozené (např. po čištění tvrdým kartáčem). Za normálních podmínek trysky vydrží několik aplikací. V sadě jsou 3 trysky různých velikostí. Měňte, když se proud barvy stává nerovnoměrným.

Lze pistoli připojit k prodlužovacímu kabelu?

Ano, ale používejte prodlužovací kabel s odpovídajícím průřezem (min. 1,5 mm²) a délkou ne větší než 10 metrů. Příliš dlouhý nebo tenký kabel může způsobit pokles napětí a poškození motoru.

Co dělat, když pistole nenatahuje barvu?

Zkontrolujte, zda je sací hadička správně ponořena v barvě. Ujistěte se, že nádrž je těsně uzavřena a filtr není ucpaný. Pokud to nepomůže, vyčistěte systém nebo zvyšte viskozitu barvy. Nikdy nespouštějte pistoli bez barvy.

Jaká je záruka na Bosch PFS 3000-2?

Záruka výrobce je 2 roky od data nákupu. Záruka se nevztahuje na mechanická poškození, běžné opotřebení (trysky) ani poškození v důsledku nesprávného používání. Uschovejte doklad o koupi.

NÁVOD K OBSLUZE PFS 3000-2 BOSCH

cs Púvodní návod k použivání

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

VAROVÁNÍ

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování va-

rovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

Bezpečnost pracovního místa

Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.
▶ S elektronářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektronářadí da- leko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

Elektrická bezpečnost

Připojovací zástrčka elektronářadí musí lícovat se zá- suvkou. Zástrčka nesmí být žádným způsobem uprave- na. Společně s elektronářadím s ochranným uzemně- ním nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým proudem.

Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše

tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.

▶ Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem.

Bezpečnost osob

Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním.
Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo akumulátor. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům.
▶ Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění.
Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí

▶ Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji.
▶ Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit.

134|Česky

Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí.
Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má přičinu ve špatně udržovaném elektronářadí.
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčejí vést.
Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

Servis

▶ Nechte Vaše elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro jemné stríkací systémy

Udržujte Váš pracovní prostor čistý, dobře osvětlený a bez nádob s barvami nebo rozpouštědly, bez hadrů a jiných hořlavých materiálů. Možné nebezpečí samovznícení. Mějte pokaždé v pohotovosti funkční hasící přístroje/hasící zařízení.
Pečujte o dobré větrání v oblasti stříkání a o dostatek čerstvého vzduchu v celém prostoru. Odpařená hořlavá rozpouštědla vytvářejí výbušné prostředí.
▶ Nepoužívejte pro stříkání a k čištění materiály, jejichž bod vzplanutí je nižší než 55 °C. Používejte materiály

na bázi vody, málo těkavých uhlovodíků nebo podobných materiálů. Snadno těkavá, vypařující se rozpouštědla vytvářejí výbušné prostředí.

Nestříkejte v místech zápalných zdrojů jako jsou jiskry statické elektriny, otevřené plameny, zapalovací plamínky, horké předměty, motory, cigarette a jiskry od zastrčení a vytažení elektrických kabelů nebo obsluhování vypínačů. Takové zdroje jisker mohou vést ke vznícení okolí.
Nestříkejte žádné látky, u kterých není známo, zda představují nebezpečí. Neznámé látky mohou vytvářet nebezpečné podmínky.
▶ Nepoužívejte ke stříkání prostředků na odstraňování tapet a vroucí vody. Stříkejte pouze teplou vodu (max. 55 °C) bez chemických přísad.
▶ Při stříkání nebo manipulaci s chemikáliemi noste dodatečné osobní ochranné vybavení jako odpovídající ochranné rukavice a ochrannou masku nebo masku pro ochranu dýchacích cest. Nošení ochranného vybavení pro příslušné podmínky snižuje vystavení se ohrožujícím látkám.

Dávejte pozor na případná rizika rozprašovaného materiálu. Dbejte označení na nádobě či informací výrobce rozprašovaného materiálu, včetně požadavku na používání osobního ochranného vybavení. Pokynů výrobce je třeba uposlechnout, aby se snížilo riziko požáru a riziko zranění vyvolané jedy, karcinogeny atd.
Udržujte zástrčku síťového kabelu a spínací tlačitko stříkací pistole bez barvy a jiných kapalin. Nikdy nedržte kabel kvůli podpoře na konektorech. Zanedbání při dodržování mohou mít za následek úder elektrickým proudem.
▶ Dohlížejte na děti. Tím bude zajištěno, aby si děti s jemně stříkacím systémem nehrály.

Symboly

Nálepka týkající se obsluhy jemného stříkacího systému se nachází na základní stanici. Správná interpretace symbolů vám pomůže ovládat jemný stříkací systém rychleji a b e z p e čněji.

Česky | 135

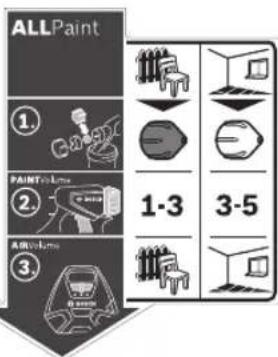

Symboly a jejich význam Podrobný popis

ALLPaint

Jemný stříkací systém je vhodný jak pro lazury a laky, tak i pro nástěnné barvy.

Druh použití „dřevo“: Stříkání vodou ředitelných a rozpouštědla obsahujících ba- revných laků, lazur, základních nátěrů, bezbarvých laků a olejů

Druh použití „stěny“: Stříkání disperzních alatexových barev

Viz „Určené použití“, strana 135.

Viz „Výměna trysky“, strana 136.

Pro druh použití „dřevo“ použijte šedou trysku 10.

Pro druh použití „stěny“ použijte bílou trysku 9.

1-3

3-5

Viz „Nastavení množství stříkaného materiálu“, strana 138.

Krok 2: Nastavte množství stříkaného materiálu.

Pro druh použití „dřevo“ nastavte na kolečku 4 stupeň 1, 2 nebo 3.

Pro druh použití „stěny“ nastavte na kolečku 4 stupeň 3, 4 nebo 5.

Viz „Nastavení množství vzduchu“, strana 138.

Krok 3: Nastavte množství vzduchu.

Nastavte druh použití „dřevo“ na posuvném spínači 24.

Nastavte druh použití „stěny“ na posuvném spínači 24.

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Vyklopte prosím odklápěcí stranu se zobrazením stroje a nechte tuto stranu během čtení návodu k obsluze otevřenou.

Určené použití

Elektronářadí je určené pouze pro stříkání disperzních a latexových barev, vodouředitelných a rozpouštědla obsahujících barevných laků, lazur, základních nátěrů, bezbarvých laků a olejů (ALLPaint) a vody.

Elektronářadí není vhodné pro nanášení louhů, povrchových nátěrů obsahujících kyseliny a fasádních barev.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na vyobrazení elektronářadí na obrázkových stranách.

1 Stříkacípistole

2 Vzduchové víčko
3 Převlečná matice
4 Nastavovací kolečko množství stříkaného materiálu
5 Ovládací spínač
6 Uzavírací kroužek
7 Nádobka na stříkaný materiál
8 Přípojka hadice (stříkací pistole)
9 Tryska (bílá: pro druh použití „stěny“)
10 Tryska (šedá: pro druh použití „dřevo“)
11 Nalévací sító
12 Přelévací kbelík*
13 Jehla trysky
14 Těsnění nádobky
15 Nasávací trubka
16 Odvzdušnovací otvor
17 Kanálek na barvu
18 Vzduchová hadice

136 | Česky

19 Bajonetový uzávěr

20 Základní jednotka

21 Nosný popruh

22 Nosné držadlo

23 Gumový pásek (držák hadice)

24 Posuvný spínač pro zapnutí/vypnutí a pro regulaci množství vzduchu

25 Čisticí kartáček

26 Kryt vzduchového filtru

27 Přípojka hadice (základní jednotka)

28 Přihrádka na příslušenství

29 Vzduchový filtr

*Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Technická data

Jemně stříkací systém PFS 3000-2

Objednací číslo		3 603 B07 1..
Jmenovitý příkon	W	650
Dopravní výkon	ml/min	300
Spotřeba času pro nanesení2 m2 barvy	min	1
Objem nádobky na stříkanýmaterial	ml	1000
Délka vzduchové hadice	m	2
Hmotnost podle EPTA-Procedure 01:2014	kg	3,7
Třída ochrany		☐/II

Údaje plati pro jmenovité napěti [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.

Informace o hluku a vibracích

Hodnoty hlučnosti zjištěny podle EN 60745-1, EN 50580.

Hodnocená hladina akustického tlaku A stroje činí typicky 79 dB(A). Nepřesnost K=3 dB.

Hladina hluku může při práci překročit 80 dB(A).

Noste ochranu sluchu!

Celkové hodnoty vibrací a_h (vektorový součet tří os) a nepřesnost K stanoveny podle EN 60745-1, EN 50580:

a_h<2,5m/s^2,K=1,5m/s^2

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s odlišným příslušenstvím, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatížení vibracemi po celou pracovní dobu zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.

Montáž

▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Zajistěte, aby byla stríkací pistole a základní jednotka kompletně smontovaná i se všemi těsnicími prvky.

Pouze tak bude zaručena funkce a bezpečnost jemného stříkacího systému.

Připojení vzduchové hadice (vizobr.A1-A3)

- Povolte gumový pásek 23 a odviňte celou vzduchovou hadici 18.

Připojení základní jednotky:

• Pevně zasuňte bajonetový uzávěr 19 vzduchové hadice podle vyznačených šipek do prohlubní v přípojce 27 základní jednotky.
• Otočte bajonetový uzávěr o čtvrt otáčky ve směru hodinových ručiček.

Připojení na stříkací pistoli:

• Pevně zasuňte druhý bajonetový uzávěr 19 vzduchové hadice podle vyznačených šipek do prohlubní v přípojce 8 stříkací hadice.
• Otočte bajonetový uzávěr o čtvrt otáčky ve směru hodinových ručiček.

Upozornění: Před plněním stříkaného materiálu sejměte vzduchovou hadičku 18 (čtvrt otáčky bajonetového uzávěru 19 proti směru hodinových ručiček; bajonetový uzávěr 19 vytáhněte z přípojky 8).

Výměna trysky (vizobr. B1-B2)

Jemně stříkací systém se dodává se dvěma tryskami:

	Tryska 9	Tryska 10
Barva	bílá	šedý
Stav při dodání	namontovaná	v přihrádce na příslušenství 28 pod krytem vzduchového filtru 26
Druh použití	„Stěny“	„Dřevo“

Upozornění: Před výběrem trysky stříkaný materiál pro vyzkoušení zamíchejte. Řidší materiál (např. barva na dřevo) se lépe stříká s šedou tryskou 10. Hustší materiál (např. lak na dřevo nebo nástěnná barva) se lépe stříká s bílou tryskou 9.

• Pro výměnu trysky odšroubujte převlečnou matici 3.
• Stáhněte vzduchové víčko 2.
• Odšroubujte namontovanou trysku.
• Otevřete kryt vzduchového filtru 26 a vyjměte z přihrádky na příslušenství 28 požadovanou trysku.
  – Našroubujte požadovanou trysku na závit stříkací pistole.
• Nasad'te na trysku vzduchové víčko 2 a utáhněte převlečnou matici 3.

Česky | 137

Provoz

▶ Pred každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.

Příprava práce

- Stříkání na okraji vodních zdrojů nebo na sousedních plochách v bezprostředních přístupových místech je nepřípustné.

Při nákupu barev, laků a stříkaných prostředků dbejte na jejich snášenlivost se životním prostředím.

Příprava stříkané plochy

Stříkaná plocha musí být čistá, suchá a bez mastnoty.

- Hladké plochy zdrsněte a brusný prach poté odstraňte.

Při nasazení mohou být všechny nezakryté plochy znečištěny rozprašovanou mlhou. Okolí stříkané plochy proto důkladně připravte:

- Podlahu, zařízení bytu, dveře, okna a rámy dveří a oken atd. zakryjte nebo přelepte lepicí páskou.

Příprava stříkaného materiálu

- Stríkaný materiál dobře promíchejte.

- V prípadě potřeby stříkaný materiál rozředte.

Stríkaný materiál doporučené

rozředění

Oleje, lazury, impregnace, antikorozní 0% základní nátěry

Barevné laky, základní nátěry, laky na ra- 0–10% diátory, silnovrstvé lazury ředitelné roz-pouštědly nebo vodou

Disperzní barva, latexová barva 0–10%

Při ředění dbejte na to, aby se stříkaný materiál a ředidlo k sobě hodily. Při použití nesprávného ředidla mohou vzniknout hrudky, které ucpou stříkací pistoli.

▶ Při ředění stříkaného materiálu dbejte na to, aby byl bod vzplanutí směsi po zředění opět vyšší než 55 °C. Zředěním např. laků s obsahem rozpouštědel se snížuje bod vzplanutí.

Plnění stríkaného materiálu (viz obr. C1-C2)

Upozornění: Před plněním stříkaného materiálu sejměte vzduchovou hadičku 18 (čtvrt otáčky bajonetového uzávěru 19 proti směru hodinových ručiček; bajonetový uzávěr 19 vytáhněte z přípojky 8).

– V případě potřeby přelijte při použití velkých balení stříkaný materiál do menšího přelévacího kbelíku 12 (např.10l nástěnnou barvu do 2,5l nebo 5,0l prázdného kbelíku).

- Jednou rukou přidržte stříkací pistoli a druhou ru-kou otočte nádobku 7 ve směru symbolu otevření.

- Stáhněte stříkací pistoli z nádobky 7.

- Pokud použijete již načatý stříkaný materiál, položte na nádobku 11 důkladně vyčištěné nalévací sítko 7, aby se při plnění zachytily případné hrudky barvy.

- Naplňte stříkaný materiál maximálně ke značce 1000 do nádobky 7.

- Nasad'te stříkací pistoli na nádobku 7. Otočte nádobku 7 ve směru symbolu zavření tak, aby uzavírací kroužek 6 slyšitelně zaskočil.

- Proved'te na testovací ploše zkušební nastříkání. (viz „Stříkání“, strana 137)

Pokud získáte optimální rozprašovací obraz, můžete začít stříkání.

nebo

Pokud není výsledek stříkání uspokojivý nebo nevytéká žádná barva, postupujte jak je popsáno u „Odstranění poruch“ na straně 139.

Uvedení do provozu

▶ Dbejte sitového napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku elektronářadí.
Dbejte na to, aby základní jednotka nemohla během provozu nasát žádný prach nebo jiné nečistoty.
▶ Dbejte na to, abyste základní jednotku nikdy nepostříkali.
▶ Pokud při stříkání kapalina vytéká na jiných místech, než je určená tryska, přerušte stříkání a uved'te stříkací pistoli znovu do řádného stavu. Hrozí nebezpečí úrazu elektrickým proudem.
Nestříkejte sami na sebe ani na jiné osoby či zvířata.

Zapnutí (viz obr. D)

Kvůli úspoře energie zapínejte jemně stříkací systém pouze tehdy, když ho používáte.

• Zkontrolujte, zda je namontovaná správná tryska (viz „Výměna trysky“, strana 136).
• Zastrčte sítovou zástrčku do zásuvky.
• Vezměte stříkací pistoli do ruky a nasměrujte ji na stříkanou plochu.
• Pro regulacímnožství vzduchu nastavte posuvný spínač 24 na požadovaný druh použití (viz také „Nastavení množství vzduchu“, strana 138).
• Stlačte ovládací spínač 5 na stříkací pistoli.

Upozornění: Když je základní jednotka zapnutá, proudí u vzduchového víčka 2 vždy vzduch.

Vypnutí

• Uvolněte ovládací spínač 5 a posuňte posuvný spínač 24 úplně doleva (poloha O).
• Vytáhnětesítovouzástrčku ze zásuvky.

Pracovní pokyny

Stříkání (viz obrázky E-H)

Upozornění: Pokud elektronářadí používáte venku, dbejte směru větru.

• Proved'te nejprve zkušební nastříkání a nastavte rozprašovací obraz a množství stříkaného materiálu adekvátně stříkanému materiálu. (Nastavení viz následující odstavce)
• Držte stříkací pistoli bezpodmínečně ve stejné vzdálenosti 20–25 cm kolmo ke stříkanému objektu.
• Processtříkání za čněte mimo stříkanou plochu.
• Pohybujte stříkací pistolí podle nastavení rozstřiku rovnoměrně vodorovně nebo svisle.

138 | Česky

Rovnoměrný povrch vznikne, když se pruhy překrývají o 4 - 5 cm.

- Při stříkání vodorovných objektů nebo při stříkání nad hlavou držte stříkací pistoli mírně šikmo a pohybujte s ní doza du od stříkané plochy.

Nebezpečí zakopnutí! Dávejte pozor na možné překážky v místnosti.

– Vyhněte se přerušení uvnitř stříkané plochy.

Rovnoměrné vedení stříkací pistole poskytuje jednolitou kvalitu povrchu.

Nestejnoměrná vzdálenost a úhel stříkání vedou k silné tvorbě mlhy z barvy a tím nestejnoměrnému povrchu.

- Processtříkání ukon čete mimo střík

Nikdy nestříkejte tak dlouho, aby byla nádobka na stříkaný materiál úplně prázdná. Pokud již nasávací trubka není ponořená ve stříkaném materiálu, stříkaný paprsek se přeruší a vznikne nestejnoměrný povrch.

Pokud se stříkaný materiál usazuje na vzduchovém víčku 2 nebo na trysce, vyčistěte součástí čisticím kartáčkem 25, který je součástí dodávky.

Nastavení rozprašovacího obrazu (viz obr. I)

Nikdy neobsluhujte ovládací spínač 5 zatímco přestavujete vzduchové víčko 2.

- Otočte vzduchové víčko 2 do požadované polohy.

Vzduchové víčko Stříkaný paprsek Použití

Nastavení množství stříkaného materiálu (viz obr. J) (PAINTVolume)

– Pro nastavení požadovaného množství stříkaného materiálu otočte nastavovací kolečko 4:

stupně 1/2/3: druh použití „dřevo“,

stupně 3/4/5: druh použití „stěny“.

Množství stříkaného materiálu

Nastavení

Příliš mnoho stříkaného materiálu na stříkané ploše:

Množství stříkaného materi- álu musí být sníženo.

– Nastavte o jeden stupeň méně.

Příliš málo stríkaného materiá lu na stríkané ploše:

Množství stříkaného materi- álu musí být zvýšeno.

– Nastavte o jeden stupeň více.

Nastavení množství vzduchu (viz obr. D)

(AIRVolume)

– Pro nastavení správného množství vzduchu a tlaku pro použitý stříkaný materiál nastavte posuvný spínač 24 na odpovídající druh použití.

Vypnuto Druh použití „dřevo“ Druh použití „stěny“

řídký stříkaný materiál hustý stříkaný materiál

Navlhčování tapet

Pro jednodušší odstraňování starých tapet můžete tapety po- stříkat teplou vodou (max. 55 °C).

Použijte k tomu šedou trysku 10.

Přestávky v práci a přeprava (viz obr. K – L)

Pro jednoduchou přepravu jemně stříkacího systému jsou na základní jednotce připevněné nosné držadlo 22 a n o s ný p o-pruh 21.

Při práci si můžete základní jednotku 20 pověsit pomocí nosného popruhu 21 šikmo přes rameno.

V přestávkách mezi prací lze stříkací pistoli 1 postavit na rovnou pracovní plochu. Stříkaný materiál nemůže vytéct.

▶ Stříkací pistoli naplněnou stříkaným materiálem stavte vždy nastojato na rovnou plochu. Z položené stříkací pistole může vytékat stříkaný materiál.

Údržba a servis

Údržba a čištění

▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Po každém použití důkladně vyčistěte jednotlivé součásti jemného stříkacího systému, zejména součásti, kterými protéká barva. Rádné čištění je předpokladem bezvadného a spolehlivého provozu stříkací pistole.

Česky | 139

V případě neprovádění čištění nebo při nesprávném čištění zaniká nárok na záruku.

Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli zamezení ohrožení bezpečnosti provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch.

Čištění (viz obr. M)

Čistěte stříkací pistoli a nádobku na stříkaný materiál vždy příslušným ředidlem (rozpouštědlo nebo voda) pro použitý stříkaný materiál.

Otvory v tryskách a větrací otvory stříkací pistole nikdy nečistěte špičatými předměty.

• Vypněte základní jednotku 20.
• Jak ze základní jednotky 20, tak i ze stříkací pistole 1 odstraňte vzduchovou hadici 18 (čtvrt otáčky bajonetového uzávěru 19 proti směru hodinových ručiček; bajonetový uzávěr 19 vytáhněte z přípojky 8/27).
• Základní jednotku v případě potřeby vyčistěte hadrem navlhčeným ředicím prostředkem a poté odstraňte základní jednotku 20 a vzduchovou hadici 18 z bezprostředního místa čištění.
• Stiskněte ovládací spínač 5 stříkací pistole, aby stříkaný materiál mohl natéct zpět do nádobky.
• Odšroubujte nádobku 7 a vylijte zbývající stříkaný materiál zpět do originální nádoby se stříkaným materiálem.
• Naplňte nádobku 7 do poloviny ředicím prostředkem (ředidlem nebo vodou) a znovu ji připevněte ke stříkací pistoli 1.
• Několikrát stříkací pistolí zatřeste.
• Odšroubujte nádobku 7 a veškerý její obsah vylijte do prázdné plechovky od materiálu.
• Demontujte převlečnou matici 3, vzduchové víčko 2, použitou trysku 9/10 a nasávací trubku 15 s těsněním nádobky 14.
• V kbelíku s ředicím prostředkem vyčistěte čisticím kartáčkem 25 nebo běžně prodávaným mycím kartáčkem všechny díly, kterými prochází barva. Vyčistěte také kanálek na barvu 17 u stříkací pistole 1.
• Zkontrolujte, zda nasávací trubka 15 s těsněním nádobky 14 není poškozená a neobsahuje stříkaný materiál. V případě potřeby znovu vyčistěte těsnění nádobky 14 ředicím prostředkem.

Čisticím kartáčkem 16 vyčistěte odvzdušňovací otvor 25.

• Vyčistěte nádobku a stříkací pistoli vně hadříkem navlhčeným v ředidle.
• V případě potřeby důkladně vyčistěte nalévací sítko 11 ředicím prostředkem.
• Před sestavením nechte všechny díly pečlivě vysušit.
• Jemně stříkací sytém znovu smontujte v opačném pořadí. Zasuňte těsnění nádobky 14 zpět nahoru do drážky nasávací trubky 15.
  Zkontrolujte, zda je těsnění nádobky po celém obvodu přesně umístěné v drážce nasávací trubky, aby stříkací pistole správně těsnila.
  Dbejte na to, abyste nasávací trubku 15 opět nasadili až na doraz na kanálek na barvu 17.

Čištění vzduchového filtru (viz obr. N)

Vzduchový filtr 29 je občas nutné vyčistit. Pokud je vzduchový filtr silně znečištěný, musí se vyměnit.

• Otevřete kryt vzduchového filtru 26.
• Sejměte vzduchový filtr 29.
• Mírnézne čištění: Vzduchový filtr 29 vyklepejte. nebo

Silné znečištění:

Vyčistěte vzduchový filtr 29 pod tekoucí vodou a poté ho nechte důkladně uschnout, aby se zabránilo tvorbě plísně. nebo

Vzduchový filtr 29 vyměňte.

• Znovu nasad'te vzduchový filtr.
• Znovu zavřete kryt vzduchového filtru 26.

Likvidace materiálu

Ředidla a zbytky stříkaného materiálu se musí zlikvidovat v souladu se zásadami ochrany životního prostředí. Dbejte upozornění výrobce k likvidaci a místních předpisů k likvidaci zvláštních odpadů.

Chemikálie poškozující životní prostředí nesmějí proniknout do půdy, do spodních vod nebo do vody. Nikdy nevylévejte chemikálie poškozující životní prostředí do kanalizace!

Skladování

- Než jemně stříkací systém uložíte, důkladně ho vyčistěte a demontujte nádobku 7 ze stříkací pistole 1.

Odstranění poruch

Problém Příčina Řešení
Stříkaný materiál správně nekryje	Příliš malé množství stříkaného materiálu	Otočte nastavovací kolečko 4 směrem ke stupni 5
	Příliš velká vzdálenost ke stříkané ploše Zmenšete stříkací vzdálenost
	Příliš málo stříkaného materiálu na stříkanou plochu, příliš řídce stříkáno přes stříkanou plochu	Stříkejte přes stříkanou plochu vícekrát
	Stříkaný materiál příliš hustý	Rozřed’te znovu stříkaný materiál a proved’te zkušební nástřik

140|Česky

Problém	Příčina	Řešení
Stříkaný materiál se roztéká po ná-nosech	Naneseno příliš mnoho střikaného materiálu	Otočte nastavovací kolečko 4 směrem ke stupni 1
	Příliš malá vzdálenost ke střikané ploše Zvětšete stříkací vzdálenost
	Stříkaný materiál příliš řídký Přidejte původní stříkaný materiál
	Příliš často stříkáno přes totéž místo	Odstraňte barvu a při druhém pokusu nestří-kejte tak často přes jedno místo
Příliš velké rozprášení	Příliš veliké množství stříkaného materiálu	Otočte nastavovací kolečko 4 směrem ke stupni 1
	Příliš malé množství vzduchu	Posuňte posuvný spínač 24 doprava
	Namontovaná bílá tryska 9 (příliš velký prů-měr trysky)	Namontujte šedou trysku 10
	Znečištěná jehla trysky 13	Jehlu trysky vyčistěte
	Stříkaný materiál příliš hustý	Rozřed’te znovu stříkaný materiál a proved’te zkušební nástřík
	Silně znečištěný vzduchový filtr 29	Výměna vzduchového filtru
Příliš silná mlha barvy	Naneseno příliš mnoho stříkaného materiálu	Otočte nastavovací kolečko 4 směrem ke stupni 1
	Příliš velké množství vzduchu	Posuňte posuvný spínač 24 doleva
	Příliš velká vzdálenost ke stříkané ploše Zmenšete stříkací vzdálenost
Stříkaný proud pulzuje	Příliš málo stříkaného materiálu v nádobce	Stříkaný materiál doplňte
	Uvolněná nasávací trubka 15	Nasad’te nasávací trubku až nadoraz na kaná-lek na barvu 17
	Těsnění nádobky 14 není vůbec nebo není správně umístěné v drážce nasávací trubky 15	Nasad’te těsnění nádobky 14 přesně po ce-lém obvodu do drážky nasávací trubky
	Tryska 9/10 je uvolněná	Utáhněte trysku 9/10
Stříkaný materiál odkapává u trysky	Usazený stříkaný materiál na trysce 9/10, jehle trysky 13 a vzduchovém víčku 2	Vyčistěte trysku, jehlu trysky a vzduchové víčko
	Uvolněná tryska	Utáhněte trysku 9/10
Z trysky nestříká materiál Nářadí nestříká	Posuvný spínač 24 je v poloze O	Nastavte posuvný spínač 24 na druh použití „dřevo“ nebo „stěny“
	V nádobce 7 se nevytváří tlak, protože ná-dobka není úplně zavřená	Otočte nádobku 7 ve směru symbolu zavření tak, aby uzavírací kroužek 6 sly-šitelné zaskočil
	Uvolněná nasávací trubka 15	Nasad’te nasávací trubku až nadoraz na kaná-lek na barvu 17
	Ucpaná tryska 9/10	Vyčistěte trysku
	Ucpaná nasávací trubka 15	Nasávací trubku vyčistěte
	Ucpaný vzduchový otvor 16 na nasávací trubce 15	Vyčistěte nasávací trubku a vzduchový otvor
	Těsnění nádobky 14 chybí nebo je poškoze-né	Nasad’te (nové) těsnění nádobky přes nasá-vací trubku do drážky
	Stříkaný materiál příliš hustý	Rozřed’te znovu stříkaný materiál a proved’te zkušební nástřík
	Znečištěný stříkaný materiál (hrudky barvy)	Stříkací pistoli úplně vyprázdněte a vyčistěte; stříkaný materiál při plnění lijte přes nalévaci sítko

Slovensky | 141

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uvedťe 10místné věcné číslo podle typového štítku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Stříkací pistole, elektrojednotka, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Neodhazujte elektronářadí do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musí být neupotřebitelné elektronářadí rozebrané shromážděno a dodáno k opětovnému zhodnocení nepoško-zujícímu životní prostředí.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Všeobecné výstražné upozornenia a bezpečnostné pokyny

POZOR

Bezpečnost na pracovisku

Elektrická bezpečnost

Symboly a ich významy Podrobný opis

ALLPaint

Použite na „stenu“: Striekanie disperzných a latexových farieb

Na použitie na „drevo“ vyberte sivú dýzu 10

Na použitie na „stenu“ vyberte bielu dýzu 9

Krok 2: Nastavenie množstva ná- strekového materiálu

Symboly a ich významy Podrobný opis

Nastavte použite na „drevo“ na posuvnom spínači 24

Nastavte použite na „stenu“ na posuvnom spínači 24

6 Uzavierací prstenec

7 Nádržka na rozstrekovanú látku

10 Kryt dýzy (sivý: na použitie pri „dreve“)

11 Plniace sitko

12 Vedro na prelievanie*

13 Ihla dýzy

14 Tesnenie nádržky

15 Nasávacia rúrka

16 Odvetrávací otvor

17 Kanálik pre farbu

18 Vzduchová hadica

26 Kryt vzduchového filtra

Používajte chrániče sluchu!

Celkové hodnoty vibrácií a_h (suma vektorov troch smerov) a nepresnost' merania K zistované podl'a normy

EN 60745-1, EN 50580:

a_n < 2,5m / s^2,K = 1,5m / s^2.

Slovensky | 145

Kryt dýzy 9 Kryt dýzy 10

Farba biely šedý

šenstvo 28 pod kry- tom vzduchového fil- tra 26

• Na výmenu krytu dýzy odskrutkujte presuvnú maticu 3.
• Odložtevzduchový uzáver 2.
  – Odskrutkujte namontovaný kryt dýzy.
• Otvorte kryt vzduchového filtra 26 a vyberte želaný kryt dýzy z priestoru na príslušenstvo 28.
  – Naskrutkujte želaný kryt dýzy na závit v striekacej pištoli.
• Nasad'te vzduchový uzáver 2 na kryt dýzy a pevne dotiah-nite presuvnou maticou 3.

Používanie

Pred každou prácou na ručnom elektrickom náradí vytiahnite zástrčku náradia zo zásuvky.

Príprava práce

- Hladké plochy zdrsnite a potom z nich odstráňte jemný prach.

Príprava nástrekového materiálu

Nikdy nestláčajte pracovný vypínač 5 počas prestavovania vzduchového uzáveru 2.
- Vzduchový uzáver 2 nastavte otočením do požadovanej polohy.

Vyp Použitie na „drevo“ Použite na „stenu“

Použite pritom sivý kryt dýzy 10.

- Vyberte vzduchový filter 29.

vzduchový filter 29 vyčistite pod tečúcou vodou

a následne ho nechajte dobre vyschnúť, aby sa zabránilo tvorbe plesní.

alebo

Vymeňte vzduchový filter 29 za nový.

– Vzduchový filter opät' nasad'te.

- Opät uzatvorte kryt vzduchového filtra 26.

Likvidácia materiálu

Slučaj primene „Zid“ „Drvo“

Uputstvo: Pre izbora kapice za mlaznicu mešanjem proverite materijal za raspršivanje. Redak materijal (npr. boja za drvo) može bolje da se raspršuje pomoću sive kapice za mlaznicu 10. Gušći materijal (npr. lak za drvo ili boja za zid) može bolje da se raspršuje pomoću bele kapice za mlaznicu 9.

• Za zamenu kapice za mlaznicu odvrnite preturnu navrtku 3.
• Skinite kapicu za vazduh 2.
• Odvrnite montiranu kapicu za mlaznicu.
• Otvorite poklopac filtera za vazduh 26 i uzmite željenu kapicu za mlaznicu iz pretinca za pribor 28.
• Željenu kapicu za mlaznicu zavrnite na navoj u pištolju za raspršivanje.
• Fiksno utaknite kapicu za vazduh 2 na kapicu za mlaznicu i čvrsto zategnite pomoću preturne navrtke 3.

Rad

- Izvucite pre svih radova na električnom alatu mrežni utikač iz utičnice.

Priprema za rad

Varnost na delovnem mestu

Glejte „Uporaba v skladu z na- menom“, stran 228.

1. korak: Izbor primernega pokrova šobe

Glejte „Menjava pokrova šo-be“, stran 229.

1-3

3-5
