GEBRUIKSAANWIJZING PFS 105 E BOSCH

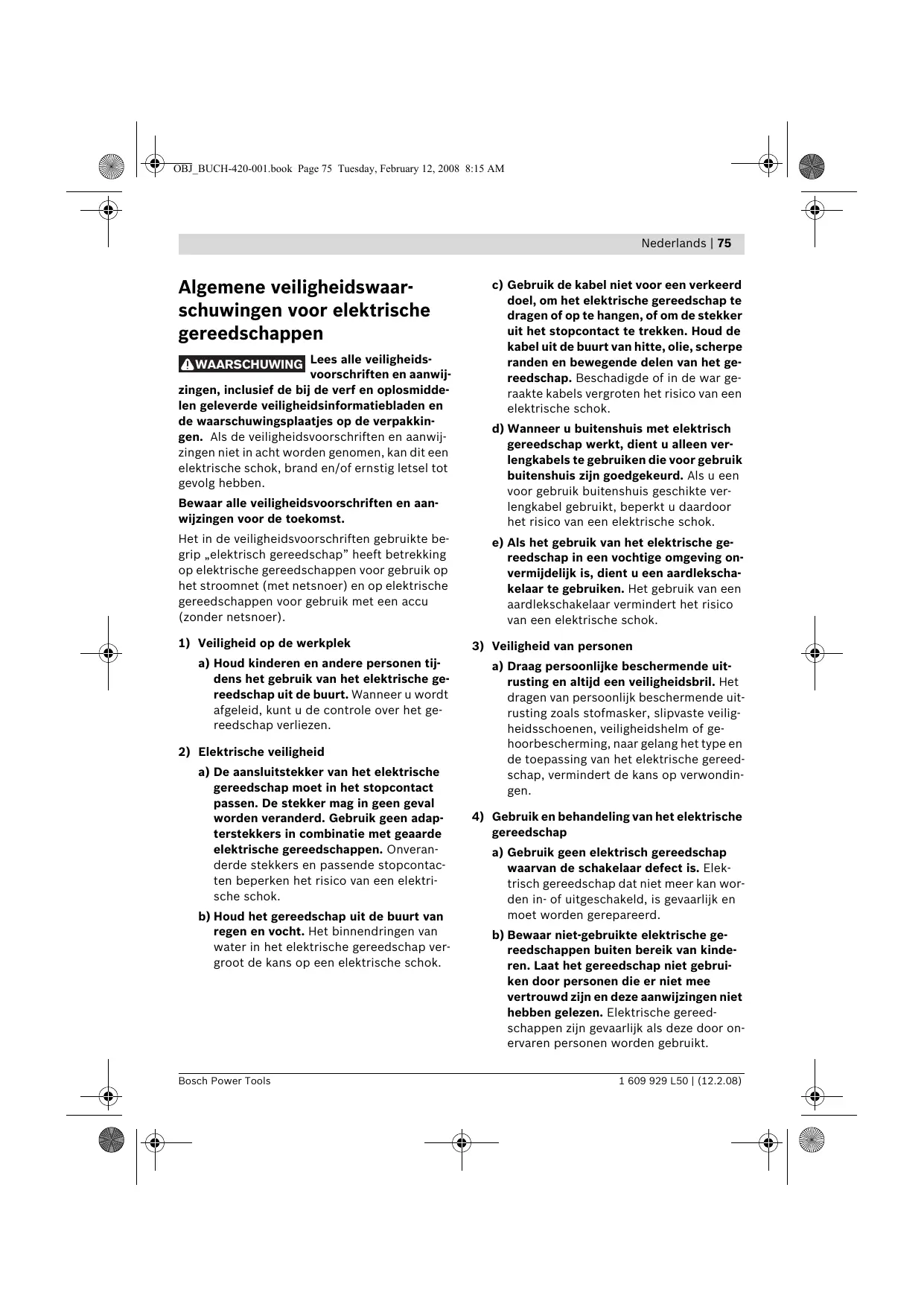

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheids-voorschriften en aanwij

zingen, inclusief de bij de verf en oplosmidde- len geleverde veiligheidsinformatiebladen en de waarschuwingsplaatjes op de verpakkin

gen. Als de veiligheidsvoorschriften en aanwijzingen Niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligeidsvoorschriften en aanwijzingen voor de toekomst.

Het in de veiligheidsvoorschriften gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligkeit op de werkplek

a) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru wordt afgeleid, kut u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot de kans op een elektrische schok.

c) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen, of om de stekkeruit het stopcontact te trekken. Houd de kabeluit de buurt van把它, olie, scherpe randen en bewegende delen van het gereedschap. Beschadigde of in de war ge-raakte kabels vergroten het risico van een elektrische schok.
d) Wonneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Als u een voor gebruik buitenshuis geschikte verlengkabel gebruikt, beperkt u daardoor het risico van een elektrische schok.
e) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Draag persoonlijke beschermende uitrusting en.altijd een veiligheidsbril.Het dragen van persoonlijk beschermende uitrusting zoals stofmasker, slipvaste veiligheidsschoenen,veiligheidshelm of gehoorbescherming,naar gelang het type en de toepassing van het elektrische gereedschap,vermindert de kans op verwondingen.

4) Gebruik en behandeling van het elektrische gereedschap

a) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en要去 worden gerepareerd.
b) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap nicht gebruiken door Personen die er Niet meevertrouwd zich en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zich jevaarlijk als deze door onervaren Personen worden gebruikt.

76 | Netherlands

c) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen, enz. overeenkomstig deze aanwijzingen. Houd waar bij rekening met de arbeitsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd, vakkundig personeel en alleen met originele verwangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor fijnspuitsystemen

Houd uw werkomgeving schoon, goed verlicht en vrij van verpakkingen met verf of oplosmiddelen, poetsdoeken en andere brandbare materialen. Mogelijk gevaar van zelfontbranding. Houd goed werkende brandblusapparaten op elk moment beschikbaar.
Zorg voor een goede ventilatie in de spui-tomgeving en voor voldoende frisse lucht in de hele ruimte. Verdampende brandbare oplosmiddelen scheppen een explosieve omge-ving.
- Spuit en reinig Niet met materialen waarvan het vlampunt onder 21^ ligt. Gebruik materialen op basis van water, weinig vluchtige koolwaterstoffen of vergelijkbare materialen. Vluchtige verdampende oplosmiddelen scheppen een explosieve omgeving.
Spuit Niet in de buurt van ontstekingsbronnen zoals vonden door statische elektricieteit, open vuur, ontstekingsvammenen, hete voorwerpen, motoren, sigaretten en vonden door het insteken of lostrekken van stekkers van stroomkabels of de bediening van schakelaars. Dergelijkke vondenbronnen kunnen tot een ontsteking van de omgeving leiden.

• Spuit geen materialen waarvan Nietbekend is of deze een gevaar vormen. Onbekende materialen konnen gevaarlijke omstandigden scheppen.
  Draag bovendien persoonlijke beschemende uitrusting zoals geschikte werkhand-schoenen en een beschermings- of adem-masker bij het spuiten van of het omgaan met chemicalien. Het dragen van beschemende uitrusting passend bij de omstandig-heden vermindert deblootstelling aan gevaarlijke substanties.

Spuit Niet op uzelf, andere Personen of die- ren. Houd uw handen en overige lichaamsdelen uit de buurt van de spuitstraal. Als de spuitstraal de huid beschadigt, dient u onmiddelijk een arts te raadplegen. Het spuitmaterial kan zelfs door een handschoen heen de huid beschadigen en in uw lichaam binnendringen.
Behandel een beschadiging van de huid door de spuitstraal Niet als eenvoudige snijwond. Een hopedrukstraal kan tot ernstig letsel leiden en kan giftige stoffen in uw lichaamdoen binnendringen. In het geval van een beschadiging van de huid door de spuitstraaldient u onmiddelijk een arts te raadplegen.
Let op eventuele bevaren van het spuitmaterial. Neem de markeringen op de verpakking of de informatie van de fabrikant van het spuitmaterial in acht, inclusief het dringende verzoek tot het gebruik vansoonlijk beschermende uitrusting. De aanwijzingen van de fabrikant moeten worden opgevolgd ter beperking van het risico van brand en letsel door giftige of kankerverwekkende stoffen, enz.

Nederlands | 77

Gebruik alleen door de fabrikant gespecificeerde sprooeierinzetstukken. Spuit nooit zonder gemonteerde sprooeierbescherming. Het gebruik van een speciaal sprooeierinzetstuk met de passende sprooeierbescherming verminder de waarschijnlijkheid dat een hogedrukstraal de huid beschadigt en giftige stoffen in het lichaam doet binnendringen.
Voorzichtig bij het reinigen en wisselen van sproeierinzetukken. Alsijdens het spuiten het sproeierinzetstuk verstoapt raakt, dient u voor het verwijderen van de sproeier voor de reiniging de aanwijzingen van de fabrikant over het uitschakelen van het apparaat en het ontlasten van de druk op te volgen. Vloeistoffen onder hoge druk hunnen door de huid dringen, giffige stoffen in het lichaam spuiten en daardoor tot ernstig letsel leiden.
Houd de stekker van het netsnoor en de schakelaardrukknop van het spuitpistool vrij van verf en andere vloeistoffen. Houd nooit ter ondersteuning het snoer bij de stekkers vast. Als deze voorschriften nicht worden opgevolgd, kan een elektrische schok het gevolg�in.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is alleen bestemd voor het verstuiven van oplosmiddelhoudende en waterverdunbare lakverf, lazuurverf, grondverf, transparante lak, autolak, beits, houtschuurmiddelen, bestrijdingsmiddelen tegen plantenziekten, olie en desinfectiemiddelen.

Het elektrische gereedschap is nicht geschikt voor het verwerken van dispersie- en latexverf, loog, zuurhoudende coatingmaterialen, korrelig spuitmaterialaal of materiaal dat deeltjes bevat en spuit- of druppelgeremd materiaal.

Gebruik het elektrische gereedschap alleen wanneer u alle functies volledig kurz inschatten en+zonder beperkingen kurz gebruiken ofaar-. Voor bestemde instructies heeft ontvangen.

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen van het elektrische gereedschap op de pagina's met afbeeldingen.

1 Spuitpistol

2 Luchtkap
3 Wartelmoer
4 Markering voor SDS-sluiting
5 Stelwiel voor hoeveelheid spuitmaterialiaal
6 Slangaansluiting (spuitpistol)
7 Voetverlenging (alleen voor reservoir van 800 ml)
8 Reservoir voor spuitmaterialiaal, 800 ml
Reservoir voor spuitmaterialiaal, 600 ml
9 Bedieningsschakelaar
10 Stijgbuis met reservoirpakking groen: voor reservoir 800 ml wit: voor reservoir 800 ml
11 Mondstuk
12 Sproeierpakking
13 Luchtslang
14 SDS-sluiting
15 Basiseenheid
16 Draaiknop voor in- en uitschakelen en voor regeling van luchthoeveelheid
17 Opbergvak voor spuitpistol
18 Slangaansluiting (basiseenheid)
19 Handgreep
20 Toebehorenvak
21 Luchtfilterafdekking
22 Maatbeker
* Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd.

78 | Netherlands

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.

Het A-gewogen geluidsdrukniveau van het geereedschap betdraagt kenmerkend 74 dB(A).Onzekerheid K = 1,5 dB.

Het geluidsniveau tijdens de werkzaamheden kan 80 dB(A) overschrijden.

Draag een gehoorbescherming.

De hand/arm-trilling is kenmerkend minder dan 2,5m / s^2

Technische gegevens

Fijnspuitsystem		PFS 105 E
Zaaknummer		3 603 B06 2..
Opogenomen vermogen	W	350
Spuitcapaciteit	g/min	150
Verstuivingscapaciteit	W	105
Benodigdearend voor 5 m2verf aanbrengen	min	6
Volume van reservoir voor spuitmaterial	ml	800
Luchtslanglente	m	3,4
Gewicht volgens EPTA-Procedure 01/2003	kg	4,9
Isolatieklasse		☐/II

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen können afwijken.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens“ beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 60335 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij:

Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Trek alsijd voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Luchtslang aansluten

(zie afbeeldingen A1-A2)

• Neem de luchtslang 13uit het toebehorenvak 20.
• Verwijder de beschermdoppen aan beiden uiteinden van de luchtslang.

Aansluiting op het spuitpistol:

• Steek een SDS-sluiting 14 van de luchtslang overeenkomstig de pijlmarkering stevig in de aansluiting van het spuiptpistol 6.
• Draai de SDS-sluiting tot de vergrendeling hoorbaar vastklikt.

Aansluiting van de basiseenheid:

• Steek de tweede SDS-sluiting van de luchtslang overeenkomstig de pijlmarkering stevig in de aansluiting van de basiseenheid 18.
• Draai de SDS-sluiting tot de vergrendeling hoorbaar vastklikt.

Opmerking: Bescherm de uiteinden van de

slang na gebruik wee met de beschermdoppen.

Nederlands | 79

Gebruik

Werkvoorbereiding

• Spuitwerkzaamheden langs oppervlaktewater of in de directe omgeving waarvan zichniet toegestaan.

Let er bij aankoop van verf, lak en spuitmiddelen op dat deze Niet schadelijk voor het milieu zich.

Spuitoppervlak voorbereiden

Opmerking: Dek de omgeving van het spuitoppervlak zeer ruim en grondig af.

Door de spuitnevel worden de omgeving vuil. Bij toepassing binnenshuis+kunnen alle Niet afgedekte oppervlakken vuil worden.

Het spuitoppervlak moet schoon, droog en vetvrij zich.

• Ruw gladde oppervlakken op en verwijder verzolgens het schuurstof.

Spuitmaterial verdunnen

Let er bij het verdunnen op dat spuitmaterial en verdunning bij elkaar passen. Bij gebruik van een verkeerde verdunner kurenklonters ontstaan die het spuitpistolverstoppen.

Spuitmaterial	Geadviseerde verdunning
Houtbeschermingsmidden, beits, olie, lauurverf	onverdund
Desinfectiemiddelen, be-strijdingsmiddelen gegen plantenziekten	onverdund
Met oplosmiddelen of water verdunbare lakverf, grond-verf, autolak,.dkike lauur-verf	Minstens 10% verdund

Ga als volgt te werk bij spuitmaterial dat verdund moet worden:

• Neem de maatbeker 22.

• Roer het spuitmaterialaal goed door.
  Vul het reservoir voor spuitmateriaal 8 met voldoende spuitmateriaal. (zie „Vullen met spuitmateriaal", pagina 79)

• Verdun het spuitmaterial met 10% met verdunningsmiddel. Bijvoorbeeld:

Spuitmaterial beginhoeveelheid [ml]	200	300	400	500
Verdunningsmid- del [ml]	20	30	40	50

• Roer het spuitmaterialaal goed door.
• Spuit bij wijze van proof op een testoperverslak. (zie „Spuiten", pagina 80)

Als u een optimaal spuitbeeld krijt, kan het spuiten beginnen.

of

Als het spuitresultaat Niet maar tevredenheid is of als er geen verfবuizen komt, gaat u te werk zoals beschreiben onder „Storingen verhulpen" op pagina 83.

Vullen met spuitmaterialiaal

(zie afbeeldingen C1-C2)

Trek algid voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
- Schroef het reservoir 8 van het spuitpistool los.
- Draai de stijgbuis 10 zodenig dat het spuit-materialaal vrijwel zonder rest kan worden ver-spoten:

voor spuitwerkzaam-heden aan lignendevoorwerpen	aar voren in derichting van de sproeier
aar spuitwerkzaam-heden boven hethoofd	aar achteren in derichting van dehandgreep

Vul het reservoir met spuitmaterial en schroef het vast op het spuitpistol.

80 | Netherlands

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen nutzen ook met 220 V worden gezruikt.
De basiseenheid要去ijdens het gebruik alkijd horizontally op een vlakke ondergrond staan. De basiseenheid mag nooit worden gekanteld of verticaal worden gezet wanner deze ingeschakeld is.
Let erop dat de basiseenheid tijdens het gebruik geen stof of ander vuil kan aanzuigen.
Let erop dat u nooit op de basiseenheid spuit.

Inschakelen

• Plaats de basiseenheid algtd alleen horizontaal op een vlakke en schone ondergrond.
• Steek de netstekker in het stopcontact.
• Neem het spuitpistol in uw hand en richt het op het spuitoppervlak.
• Als u het spuitsystem wilt inschakelen, draait u de draaiknop 16 op de basiseenheid waar rechts tot deze Niet meer verder kan. Geadviseerd worden om met de maximale luchthoeveelheid te beginnen. ("Luchthoeveelheid instellen", zie pagina 81)
• Druk de bedieningsschakelaar 9 op het spuitpistol in.

Opmerking: Als de basiseenheid ingeschakeld is, stroomt er uit de spreoeier 11.altijd lucht.

Uitschakelen

• Laat de bedieningsschakelaar 9 los en draai de draaiknop 16aar links tot deze Niet meer verdier kan.
• Plaats het spuitpistol in het opbergyak 17.
  Trek de netstekker uit het stopcontact.

Tips voor de werkzaamheden

Spuiten (zie afbeeldingen D-E)

Opmerking: Houd rekening met de windrichting wanneer u het elektrische gereedschap buitenshuis gezruikt.

• Spuit eerst bij wijze van proof en stel het spuitbeeld en de hoeveelheid spuitmaterial inaar gelang het gebruike spuitmaterial (zie voorinstallingen de volgende gedeelten).
• Houd het spuitpistol beslilst op een gelijkmatige afstand van 5 - 15cm haaks op het te spuiten voorwerp.
• Begin met spuiten buiten het spuitoppervlak.
• Beweeg het spuitpistool afhankelijk van de spuitbeeldinstelling gelijkmatig heb en weer of omhoog en omlaag.

Er ontstaat een gelijkmatte oppervlaktekwaliteit als de banen elkaar 4 - 5cm overlappen.

• Voorkom onderbrekingen binnen het spui-toppervlak.

Een geleijkmatige beweging van het spuitpistol leidt tot een geleijkmatige kwaliteit van het oppervlak.

Een ongelijkmatige afstand en spuithoek leidt tot een sterke verfnevelvorming en daarmee tot een ongelijkmatig oppervlak.

• Beëindig het spuiten buiten het spuitopper-vlak.

Spuit het reservoir voor het spuitmaterialiaal nooit hebelaal leeg. Als de stijgbuis Nieteer in het spuitmaterialiaal gedompeld is, breekte de spuitnevel af en ontstaat een ongelijkmatig oppervlak.

Als er spuitmaterialiaal bij de spreoeier en de luchtkap achechterblickt, reinigt u beiden delen met het gebruekte verdunningsmiddel.

Nederlands | 81

Spuitbeeld instellen (zie afbeelding F)

Bedien nooit de bedieningsschakelaar 9 terwijl u de luchtkap 2 verstelt.

Draai de wartelmoer 3 los.
Draai de luchtkap 2 in de gewenste stand.
- Draai de wartelmoer wee stevig vast.

Lucht

Straal

Gebruik

kap

A

Verticale vlakstraal voor horizontale werkrichting

B

Horizontale vlakstraal voor verticale werkrichting

C

Rondstraal voor hoeken,
randen en moeilijk bereikbareplaatsen

Hoeveelheid spuitmaterialial instellen (zie afbeeling G)

• Draai het stelwiel 5 om de gewenste hoeveelheid spuitmaterialiaal in te stellen:
  1: minimale hoeveelheid spuitmaterialial,
  III: maximale hoeveelheid spuitmaterialiaal.

Hoeveelheid

Installing

spuitmaterial

Te veel spuitmaterial op het spuitoppervlak:

De hoeveelheid spuitmaterial moet worden verminderd.

Draai het stelwiel 5 in de richting I.

Te weinig spuitmaterial op het spuitoppervlak:

De hoeveelheid spuitmaterial moet worden vegroot.

Draai het stelwiel 5 in de richting III.

Luchthoeveelheid instellen (zie afbeelding H)

• Draai aan de draaiknop 16 om de luchthoeveelheid en de druk voor het gebruikte spuitmaterialiaal in te stellen.

Minimale luchthoeveelheid

Maximale luchthoeveelheid

Geadviseerd wordt om met de maximale luchthoeveelheid te beginnen.

Luchtvolume

Installing

De luchthoeveel-heid要去 worden verminderd.

-Draai de draai-knop 16aar links.

Te grove verstuiving:

De luchthoeveel- heid moet worden vergroot.

Draai de draai-knop 16 maar rechts.

Vervoer

Voordat het spuitsystem wordt verplaatst of vervoerd, kan het spuitpistool of een gesloten vergakking met spuitmaterialiaal in het opbergvak 17 worden gezet. Door de bevestigingsvoorzieing zit het spuitpistool vast in het opbergvak. Er kan geen spuitmaterialaal waar buiten lopen.

Zet het spuitpistol in het opbergvak en duw tegen de waarstand tot het spuitpistol vast in het opbergvak zit.

82 | Netherlands

Onderhoud en service

Onderhoud en reiniging

Trek algid voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging (zie afbeeldingen I-K)

Een goede reiniging is een voorwaarde voor het juiste gebruik van het spuitpistol. Als er geen reiniging of geen juiste reinigingplaatsvindt, verwalt de garantie.

Reinig het spuitpistool en het reservoir voor spuitmaterialiaal algijd met het geschikte verdunningsmiddel (oplosmiddel of water) voor het gebruekte spuitmaterialiaal.

Dompel nooit het hele spuitpistol in het reinigingsmiddel onder.

Reinig de sproei- en luchtgaatjes van het spuitpistool nooit met een spits metalen voorwerp.

Giet verdund spuitmaterialiaal dat u wilt bewaren nicht terug bij het originele spuitmaterialiaal.

Reinig het spuitpistol grondig nadat u spuitmiddelen hebt gebruikt die schadelijk voor de gezondheid+zijn.

Schakel de basiseenheid uit en druk de bedieningsschakelaar 9 van het spuitpistol in, zodat het spuitmaterial in het reservoir kan teruglopen.
- Schroef het reservoir 8 los en LAST het resterende spuitmaterial er uit lopen.
Vul het reservoir met verdunningsmiddel (oplosmiddel of water) en schroef het vast op het spuitpistol.
Schud het spuitpistol meermaals.
Schakel de basiseenheid in en spuit het verdunningsmiddel in een leeg materiaialblik.
- Herhaal de LASTE drie stappen tot er helder verdunningsmiddel uit het spuitpistol komt.
- Schakel de basiseenheid waar UIT.
Maak het reservoir 8 volledig leeg.
- Controller of de stijgbuis met de reservoirpakking 10 vrij van spuitmaterial en onbeschadigd is.

• Reinig het reservoir en het spuitpistol van buiten met een doek die met verdunnings-middel is bevochtigd.
• Schroef de wartelmoer 3 en de luchtkap 2 los.
• Reinig de spreoeier 11 en de spreoiernaald met verdunningsmiddel.

Vanijd totarend moet ook de sproeierpakking 12
worden schoongemaakt.

• Verwijder de spreoeier 11 en de spreoeierpakking 12.
  Maak eventueel gebruik van een spits voorwerp, waar dat de spreoeierpakking vast op het spuitpistool zit.
• Reinig de spreierpakking met verdunnings-middel.
• Plaats de spreieerpakking weer in het spuitpistol. De groef moet van het spuitpistol weg wijzen.
• Steek de spreier op het spuitpistol en draai de spreier in de juiste stand.
• Steek de luchtkap 2 op de sproeier en draai\ deze met de wartelmoer 3 vast.

Luchtfilter verwangen (zie afbeelding L)

Als het luchtfilter vuil is, moet het worden verwangen.

• Verwijder de luchtfilterafscherming 21.
• Vervang het luchtfilter.
• Breng de luchtfilterafschemming waar aan.

Material afvoeren

Verdunningsmiddel en resten van spuitmaterialiaal moeten op een voor het milieu Niet schadelijke wijze worden afgevoerd. Neem de aanwijzingen van de fabrikant inzake afvalverwijdering en deplaatselijke voerschriften voor het afvoeren van speciaal afval in acht.

Chemicalien die schadelijk zijn voor het milieu mogen Niet in de bodem, het grondwater of in oppervlaktewatererechtkomen. Giet chemicalien die schadelijk zijn voor het milieu Niet in de riolering.

Nederlands | 83

Storingen verhelpen

Probleem	Oorzaak	Oplossing
Spuitmaterialiaal dekt nicht goed	Hoeveelheid spuitmaterialiaal te gering	Stelwiel 5 in de richting XIII draaien
	Afstand tot spuitoppervlak te groot	Spuitafstand verkleinen
	Te weinig spuitmaterialiaal op spui-toppervlak, Niet genoeg over spui-toppervlak gesoten	Vaker over het spuitoppervlak spuiten
	Spuitmaterialiaal te dik	Spuitmaterialiaal opnieuw met 10 % verdunnen en bij wijze van proof spuiten
Spuitmaterialiaal loopt na het aanbrengen uit	Te veel spuitmaterialiaal aange-bracht	Stelwiel 5 in de richting I draaien
	Afstand tot spuitoppervlak te gering	Spuitafstand vergroten
	Spuitmaterialiaal te dun	Origineel spuitmaterialiaal toevoegen
	Te vaak over bezelfde plaats gespoten	Verf verwijderen en bij tweede spuitpoging net zo vaak op éénplaats spuiten
Te grove verstuving	Hoeveelheid spuitmaterialiaal te groot	Stelwiel 5 in de richting I draaien
	Luchthoeveelheid te gering	Draaiknop voor luchthoeveelheid 16 maar rechts draaien
	Sproeier 11 vuil	Sproeier reinigen
	Te weinig druk opgebouwd in reservoir 8	Reservoir voor spuitmaterialiaal goed aan spuitpistool vastschroeven
	Spuitmaterialiaal te dik	Spuitmaterialiaal opnieuw met 10 % verdunnen en bij wijze van proof spuiten
	Luchtfilter sterk verruild	Luchtfilter verrangen
Te sterke verfnevel	Te veel spuitmaterialiaal aange-bracht	Stelwiel 5 in de richting I draaien
	Afstand tot spuitoppervlak te groot	Spuitafstand verkleinen
	Spuitmaterialiaal te dun	Luchthoeveelheid verminderen en draaiknop voor luchthoeveelheid 16 maar rechts draaien

84 | Netherlands

Probleem	Oorzaak	Oplossing
Spuitstraal pulseert	Te weinig spuitmaterialiaal in reservoir	Spuitmaterialiaal bijvullen
	Ontluchtingsboorgat van stijgbuis 10 verstopt	Stijgbuis en boorgat reinigen
	Luchtfilter sterk verruild	Luchtfilter verrangen
	Spuitmaterialiaal te dik	Spuitmaterialiaal opnieuw met 10 % verdunnen en bij wijze van proof spuiten
Spuitmaterialiaal druppeltuit spreieer	Achtergebleven spuitmaterialiaal op spreieer 11 en luchtkap 2	Sproeier en luchtkap reinigen
	Sproeier 11 verslen	Sproeier verrangen
	Sproeier 11 los	Wartelmoer 3 vastdraaien
Uit de spreieer komt geen spreitmateriaaal	Draaiknop voor luchthoeveelheid 16 te ver maar links gedraaid	Draaiknop voor luchthoeveelheid 16aar rechts draaien
	Geen druk opgebouwd in reservoir 8	Reservoir voor spreitmateriaal goed aan spuittpistool vastschroeven
	Stijgbuis 10 los	Stijgbuis vaststeken
	Sproeier 11 verstopt	Sproeier reinigen
	Stijgbuis 10 verstopt	Stijgbuis reinigen
	Ontluchtingsboorgat van stijgbuis 10 verstopt	Stijgbuis en boorgat reinigen
	Spuitmaterialiaal te dik	Spuitmaterialiaal opnieuw met 10 % verdunnen en bij wijze van proof spuiten

Onderhoud

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verrangingsonderdelen alkijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Nederlands | 85

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekeningen en informatatie over verrangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onsze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en deinstalling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgien Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Spuiptpistol, basiseenheid, toebehoren en verpakkingen要去en op een voor het milieu verantwoorde wijze worden hergebruikt.

De kunststof delen zich gekenmerkt om deze per soort te können recyclen.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen
niet bij het huisvuil.
Volgens de Europese richtig
2002/96/EG over elektrische en
elektronische oude apparaten en
de omzetting van de richtig in na

tionalrcht moetenietmeer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehonden.

86 | Dansk

Purta'i aparat de protectie auditivai!
