PFS 105 E - Pistolet à peinture BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistolet à peinture
Marque	Bosch
Modèle	PFS 105 E
Puissance absorbée nominale	350 W
Puissance de pulvérisation	105 W
Débit	150 g/min
Temps de pulvérisation pour 5 m²	6 min
Volume du réservoir	800 ml (600 ml avec accessoire)
Longueur du tuyau flexible	3,4 m
Poids (EPTA 01/2003)	4,9 kg
Classe de protection	II (double isolation)
Réglage du débit d'air	Molette sur l'unité de base
Réglage de la quantité de produit	Molette (positions I à III)
Réglage du jet	Jet plat vertical, plat horizontal, rond
Buse interchangeable	Oui (insert de buse spécifié)
Système de fermeture SDS	Pour raccordement rapide du tuyau
Niveau sonore	74 dB(A) (incertitude K=1,5 dB)
Vibrations (main-bras)	< 2,5 m/s²
Alimentation	Secteur 220-230 V, 50 Hz
Utilisation prévue	Peintures, vernis, glacis, décapants, huiles, produits phytosanitaires
Type de peinture déconseillé	Peintures de dispersion, latex, lessives alcalines, produits granuleux
Nettoyage	Avec diluant adapté (solvant ou eau) après chaque utilisation
Filtre à air	Remplaçable (derrière le couvercle)
Accessoires inclus	Pistolet, unité de base, tuyau flexible, récipients 800 ml et 600 ml, gobelet gradué
Service après-vente	Bosch SAV : 126 rue Stalingrad, 93705 Drancy Cedex, N° Vert 0800 05 50 51

FOIRE AUX QUESTIONS - PFS 105 E BOSCH

Peut-on utiliser ce pistolet pour des peintures au latex ou de dispersion ?

Non, le PFS 105 E n'est pas adapté aux peintures de dispersion ou au latex, ni aux lessives alcalines, produits acides ou matériaux anti-goutte. Il est conçu pour les peintures diluables à l'eau ou aux solvants, vernis, glacis, décapants, huiles et produits phytosanitaires.

Comment diluer la peinture avant la pulvérisation ?

Pour la plupart des peintures, diluez à 10% minimum avec le diluant approprié. Utilisez le gobelet gradué fourni. Par exemple, pour 300 ml de peinture, ajoutez 30 ml de diluant. Effectuez toujours un essai de pulvérisation sur une surface test.

Que faire si la peinture ne sort pas de la buse ?

Vérifiez d'abord que le bouton de réglage du débit d'air (16) n'est pas tourné trop à gauche. Assurez-vous que le récipient est bien vissé et que le tuyau de montée est correctement positionné. Si nécessaire, nettoyez la buse ou le tuyau de montée. Si le problème persiste, diluez davantage la peinture (10% supplémentaire).

Comment obtenir un jet uniforme ?

Tenez le pistolet à une distance de 5 à 15 cm de la surface. Effectuez des passages réguliers de gauche à droite ou de haut en bas en chevauchant chaque bande de 4 à 5 cm. Ne commencez et n'arrêtez pas la pulvérisation sur la surface à peindre.

Quel type de diluant utiliser pour le nettoyage ?

Utilisez le diluant correspondant au produit de pulvérisation : eau pour les peintures à base d'eau, solvant pour les peintures à base de solvant. Ne plongez jamais le pistolet complètement dans le diluant. Nettoyez soigneusement après chaque utilisation.

Comment régler la quantité de peinture pulvérisée ?

Utilisez la molette de préselection (5) située sur le pistolet : tournez vers I pour réduire la quantité, vers III pour l'augmenter. Si le produit s'écoule après application, réduisez la quantité ; si la surface n'est pas couverte, augmentez-la.

Pourquoi le jet produit-il des pulsations ?

Les pulsations peuvent être causées par un niveau de peinture insuffisant dans le récipient, un tuyau de montée obstrué, un filtre à air encrassé ou une peinture trop visqueuse. Remplissez le récipient, nettoyez le tuyau et le filtre, ou diluez la peinture.

Peut-on utiliser le pistolet pour des travaux en hauteur ou au-dessus de la tête ?

Oui, orientez le tuyau de montée vers l'arrière (direction de la poignée) pour travailler au-dessus de la tête. Cela permet de pulvériser quasiment sans résidus. Maintenez toujours une distance de 5-15 cm.

Comment remplacer le filtre à air ?

Retirez le couvercle du filtre à air (21) situé sur l'unité de base. Remplacez le filtre encrassé par un neuf. Replacez le couvercle. Il est recommandé de vérifier le filtre régulièrement et de le changer s'il est fortement encrassé.

Où trouver des pièces de rechange et le service après-vente ?

Contactez le service après-vente Bosch : 126 rue Stalingrad, 93705 Drancy Cedex. Tél. [phone], N° Vert 0800 05 50 51. Les pièces de rechange d'origine sont disponibles chez les revendeurs agréés. Indiquez le numéro d'article à 10 chiffres de l'appareil.

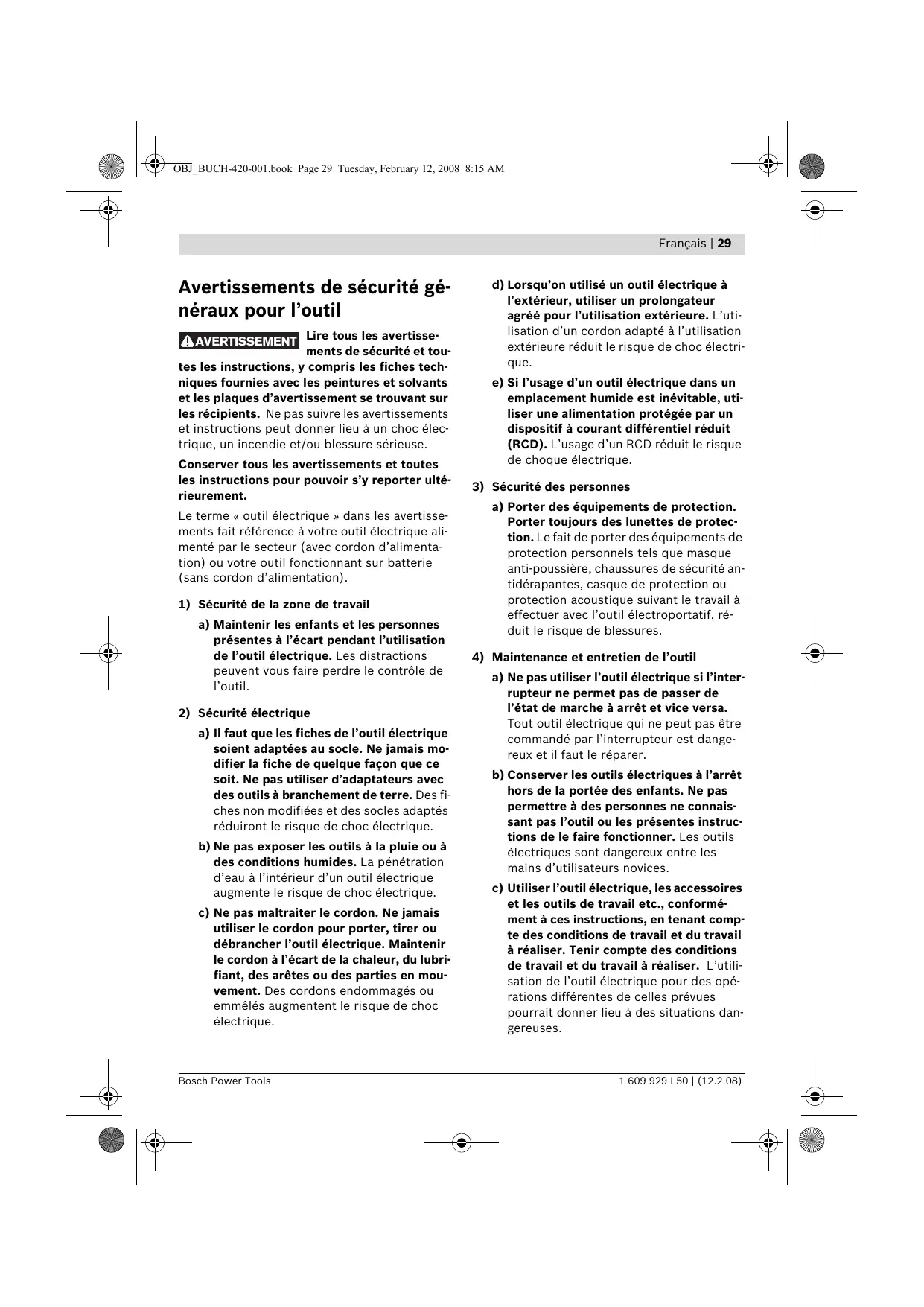

MODE D'EMPLOI PFS 105 E BOSCH

Averagement

Lire tous les avertissements

ments de sécurité et tous

Tous les instructions, y compris les fiches techniques fournies avec les peintures et solvants et les plaques d'advertisement se trouvant sur les récipients. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil électrique » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

a) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2) Sécurité électrique

a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de chaque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. b) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmente le risque de choc électrique. c) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil électrique. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.

d) Lorsqu'on utilise un outil électrique à l'extérieur, utiliser un prolongateur agréé pour l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. e) Si l'utilisation d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel réduit (RCD). L'utilisation d'un RCD réduit le risque de choc électrique.

3) Sécurité des personnes

a) Porter des équipements de protection. Porter tous les jours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussière, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer avec l'outil electroportatif, réduit le risque de blessures.

4) Maintenance et entretien de l'outil

a) Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil électrique qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer. b) Conserver les outils électriques à l'arrêt hors de la portée des enfants. Ne pas permettre à des personnes ne connaissant pas l'outil ou les générées instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d'utilisateurs novices. c) Utiliser l'outil électrique, les accessoires et les outils de travail etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. Tenir compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Maintenance et entretien

a) Ne faire réparer l'outil électrique que par une personne qualifiée et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.

Consignes de sécurité pour les systèmes de pulvérisation fine

Maintenir la zone de travail propre et bien éclairée et exemple de pots de peinture ou de solvants, de torchons et d'autres matériaux inflammables. Danger possible d'autoinflammation. Tenir à tout temps à disposition des extincteurs/des équipements et matériels de sapeurs-pompiers prêts à être mis en service. Veiller à garantir une bonne aération dans la zone de pulvérisation et assez d'air frais dans le local entier. Les solvants inflammables qui se volatilisent générent une ambiance explosive. Ne pas pulvériser et ne pas nettoyer avec des matériaux dont le point d'inflammation est inférieur à 21 °C. Utiliser des matériaux à base d'eau, d'hydrocarbures à faible teneur en matières volatiles ou d'autres matériaux similaires. Les solvants inflammables volatils générent une ambiance explosive. Ne pas pulvériser à proximité de sources d'allumage telles qu'étincelles d'électricité statique, feux ouverts, flammes pilotes, objets chauds, moteurs, cigarettes et étincelles générées par la connexion et déconnexion de câbles électriques ou la commande d'interrupteurs. De tels sources d'étincelles peuvent causer un incendie dans les zones avoisinantes. Ne pas pulvériser de matériaux dont vous ne savez pas s'ils présentent un danger. Les matériaux inconnus peuvent causer des conditions dangereuses.

Porter en plus un équipement de protection individuelle tels que gants et masques antipoussières ou respirateur lors de la pulvérisation ou de la manipulation de produits chimiques. Les équipements de sécurité pour certaines conditions réduisent l'exposition des personnes aux substances dangereuses.

Ne pas pulvériser vers soi-même ou vers d'autres personnes ou des animaux. Tenir vos mains et toute autre partie de votre corps à l'écart du jet. Au cas où le jet pénétrait dans la peau, consulter immédiatement un médecin. Le produit peut pénétrer dans la peau même à travers un gant et être injecté dans votre corps. Ne pas suivre une injection comme une simple blessure. Le jet à haute pression peut injecter des produits toxiques dans votre corps et causer de graves blessures. Dans le cas d'une injection dans la peau, consulter immédiatement un médecin. - Tenir compte des dangers éventuels du produit. Tenir compte des repères sur le pot ou des informations du fabricant du produit, y compris de la nécessité de porter un équipement de protection personnel. Respecter impérativement les indications du fabricant pour réduire le danger d'incendie ou les blessures causées par les toxiques, les carcinogènes etc. N'utiliser que des inserts de buse spécifiés par le fabricant. Ne jamais pulvériser sans protection de buse. L'utilisation d'un insert de buse spécialisé de la protection de buse appropriée réduit la probabilité qu'un jet haute pression ne pénétre dans la peau et injecte des toxiques dans le corps.

Attention lors du nettoyage ou remplacement des inserts de buse. Au cas où l'insert de buse se boucherait pendant la pulvérisation, suivre les indications du fabricant pour arrêter l'appareil ou pour déstresser la pression avant d'enlever la buse pour la nettoyer. Les liquides sous haute-pression peuvent passer à travers la peau, injecter des produits toxiques dans le corps et causer ainsi des blessures graves. Maintenir la fiche du câble de secteur et l'interrupteur du pistolet-pulvérisateur exempts de peinture et d'autres liquides. Ne jamais tenir le câble pour soutenir les connexions. Ne pas suivre les avertissements peut donner lieu à un choc électrique.

Description du fonctionnement

Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

Utilisation conforme

L'outil électrique n'est conçu que pour la pulvérisation de peintures contenant des solvants et diluables à l'eau, de glacis, de vernis transparents, de couches de finition de véhicules, de décapants, de laques, de produits phytosanitaires, d'huiles et de produits de désinfection. L'outil électrique n'est pas approprié pour traiter les peintures de dispersion ou au latex, les lessives alcalines, les produits de revêtement acides, les produits de pulvérisation granuleux ou contenant des substances solides ni pour les matériaux anti-éclaboussure et anti-goutte.

N'utilisez l'outil electroportatif que lorsque vous vous rendez compte de toutes ses fonctions et êtes capable de l'utiliser sans réserves ou après avoir reçu des instructions correspondantes.

Éléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur les pages graphiques.

1 Pistolet-pulvérisateur

2 Clapet à air 3 Ecrou-raccord 4 Repère pour la fermeture SDS 5 Molette de préselection de la quantité du produit de pulvérisation 6 Raccord de tuyau (pistolet-pulvérisateur) 7 Rallonge pour pied (seulement pour le récipient de 800 ml) 8 Récipient pour le produit de pulvérisation, 800 ml Récipient pour le produit de pulvérisation, 600 ml* 9 Interrupteur

10 Tuyau de montée avec joint de récipient vert : pour le récipient de 800 ml blanc : pour le récipient de 600 ml*

11 Buse 12 Joint de buse

13 Tuyau flexible

14 Fermeture SDS

15 Unité de base

16 Bouton de réglage pour la mise en marche/l'arrêt et pour la régulation du débit d'air 17 Dépose du pistonnet-pulvérisateur 18 Raccord de tuyau (unité de base) 19 Manette 20 Compartiment pour accessoires 21 Couvercle du filtre à air 22 Gobelet gradué

Les accessoires décrits ou montrés ne sont pas compris dans l'emballage standard.

Bruits et vibrations

Valeurs de mesure déterminées conformément à EN 60745.

Les mesures réelles (A) du niveau de pression acoustique de l'appareil sont de 74 dB(A). Incertitude K = 1,5 dB.

Lors du travail, le niveau sonore peut dépasser 80 dB(A).

Porter une protection acoustique!

Les valeurs de vibration ressenties au niveau du bras et de la main sont en général inférieures à 2,5m / s²

\section*{Caractéristiques techniques}

Système de pulverisation fine		PFS 105 E
N° d'article		3 603 B06 2..
Puisance absorbée nominale	W	350
Débit	g/min	150
Puisance de pulverisation	W	105
Temps nécessaire pour 5 m² d'application de peinture	min	6
Volume du réseau pour produit de pulverisation	ml	800
Longueur du tuyau flexible	m	3,4
Poids suivant EPTA-Procédure 01/2003	kg	4,9

Classe de protection

Respectez impérativement le numéro d'article se trouvant sur la plaque signalétique de l'outil electroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.

Déclaration de conformité (C)

Nous déclarons sous notre propre responsabilité que le produit désigné sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60335 conformément aux termes des règlementations 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).

Dossier technique auprès de: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Avant d'effectuer des travaux sur l'outil electroportatif, retirez la fiche de la prise de courant.

Raccordement du tuyau flexible (voir figures a1-a2)

• Retirez le tuyau d'aération 13 du pour accessoires 20.
• Enlevez les capots de protection des deux extrémités du tuyau flexible.

Raccordement au pistolet-pulvérisateur :

• Bien enforcer une fermeture SDS 14 du tuyau flexible conformément à la flèche bien dans le raccord de la pistolet-pulvérisateur 6.
• Tournez la fermeture SDS jusqu'à ce que le blocage s'encliquette de façon perceptible.

Français | 33

Raccordement de l'unité de base :

• Bien enforcer la deuxième fermeture SDS du tuyau flexible conformément à la flèche bien dans le raccord de l'unité de base 18.
• Tournez la fermeture SDS jusqu'à ce que le blocage s'encliquète de façon perceptible.

Note: Après l'utilisation, protégez les extrémités du tuyau à nouveau avec les capots de protection.

Préparation du travail

Il est strictement interdit d'effectuer des travaux de pulvérisation au bord de cours d'eau ou sur des terrains directement attenant à leurs cours.

Faites attention quand vous achetez des peintures, laques ou autres produits de pulvérisation à ne prendre que des produits non polluants.

Préparation de la surface à pulvériser

Note: Couvrez largement et soigneusement l'espace avoisinant de la surface à pulvériser.

Le brouillard de pulvérisation pollue l'espace avoisinant. Lors de l'utilisation à l'intérieur, toutes les surfaces non couvertes peuvent être contaminées.

La surface à pulvériser doit être propre, sèche et exempte de gras.

• Poncez les surfaces lisses et enlevez ensuite la poussière de ponçage.

Diluer le produit de pulvérisation

Lors du processus de dilution, veillez à ce que le produit de pulvérisation et le diluant correspondent. L'utilisation d'un diluant non approprié provoque la formation de grumeaux bouchant le pistolet-pulvérisateur.

Produit de pulvérisation

Degre de

dilution

recommé

Lazures, décapants, huiles, glacis

Produits de désinfection, produits phytosanitaires

non dilués

Peintures diluables par solvants ou à l'eau, couches de fond, couches de finition pour véhicules, glacis de couches épaisses

dilué de 10 %

min.

Pour du produit de pulvérisation qui doit être dilué, procédez de la manière suivante :

• Prenez le gobelet gradué 22.
• Agitez bien le produit de pulvérization.
• Remplissez le récipient pour le produit de pulvérisation 8 de suffisamment de produit de pulvérisation. (voir « Remplir le produit de pulvérisation », page 34)
• Diluez le produit de pulvérization de 10% avec du diluant. Par exemple :

produit de pulverisation quantité originale [ml]	200	300	400	500
diluant [ml]	20	30	40	50

• Agitez bien le produit de pulvérisation.
• Effectuez une pulvérisation d'essai sur une surface-témoin. (voir « Pulvérisation », page 34)

Si vous obtenez une diffusion optimale, vous pouvez commencer à pulvériser.

Si le résultat n'est pas satisfaisant ou que la peinture ne sort pas, procédez conformément à la description « Guide de dépannage » à la page 37.

Remplir le produit de pulvérisation (voir figures c1-c2)

Avant d'effectuer des travaux sur l'outil electropotatif, retirez la fiche de la prise de courant. - Dévissez le récipient 8 du pistolet-pulvérisateur. - Tournez le tuyau de montée 10 de sorte que le produit de pulvérisation puisse être pulvérisé presque sans résidus :

pour les travaux de pulvérisation auprès d'objets disposés à plat

vers l'avant dans le sens de la buse

pour les travaux de pulvérisation au-dessus de la tête

vers l'arrière dans le sens de la poignée

• Remplissez le récipient du produit de pulvérisation et vissez le récipient fermement sur le pistolet-pulvérisateur.

Mise en service

Tenez compte de la tension du réseau! La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l'outil electroportatif. Les outils electroportatifs marqués 230 V peuvent également être mis en service sous 220 V. Durant l'utilisation, l'unité de base doit être placée horizontalement sur une surface plane. Ne basculez jamais l'unité de base et ne la placez jamais verticalement lorsqu'elle est mise en marche. Veillez à ce que l'unité de base ne puisse pas aspirer de la poussière ou d'autres encrassements pendant la mise en service. Veillez à ne jamais pulvériser l'unité de base.

Mise en fonctionnement

• Placez l'unité de base toujours horizontalement sur une surface plane et propre.
• Branchez la fiche dans la prise.
• Prenez le pistolet-pulvérisateur en main et dirigez-le vers la surface à pulvériser.

Pour la mise en marche, tournez le bouton de réglage 16 se trouvant sur l'unité de base à fond vers la droite. Il est recommandé de commencer avec le débit d'air maximal. (« Réglage du débit d'air », voir page 35) - Appuyez sur l'interrupteur 9 du pistolet-pulvérisateur.

Note : Si l'unité de base est mise en marche, de l'air s'échappe toujours après la buse 11.

Arrêt

• Relâchez l'interrupteur 9 et tournez le bouton de réglage 16 à fond vers la gauche.
• Placez le pistolet-pulvérisateur dans la déposse 17.
• Retirez la fiche de la prise de courant.

Pulvérisation (voir figures d-e)

Note : Tenez compte de la direction du vent si vous utilisez l'outil electroportatif à l'extérieur.

• Effectuez d'abord une pulvérisation d'essai et régalez la diffusion et la quantité du produit de pulvérisation conformément au produit de pulvérisation. (pour les réglages, voir les chapitres suivants)
• Tenez impérativement le pistolet-pulvérisateur à une distance régulière de 5 - 15 cm verticalement par rapport à l'objet à pulvériser.
• Commencez le processus de pulvérisation à l'extérieur de la surface à pulvériser.
• En fonction du réglage de la diffusion, faites passer le pistolet-pulvérisateur régulièrement de la gauche vers la droite ou du haut vers le bas.

On obtient une surface régulière si les bandes se chevauchent de 4 - 5 cm

• Évitez des interruptions sur la surface à pulvériser.

Un guidage régulier du pistonnet-pulvérisateur résulte en une qualité de surface uniforme.

Français | 35

Une distance et un angle de pulvérisation irréguliers entraînant une formation élevée de brouillards de peinture et ainsi une surface non uniforme.

• Terminez le processus de pulvérisation au dehors de la surface à pulvériser.

Ne videz jamais complètement le récipient du produit de pulvérisation. Si le tuyau de montée ne se trouve plus dans le produit de pulvérisation, le brouillard de peinture est interrompu, ce qui entraîne une surface non uniforme.

Si le produit de pulvérisation se dépose auprès de la buse et du clapet à air, nettoyez les deux éléments au moyen du diluant utilisé.

Réglage de la diffusion (voir figure f)

N'actionnez jamais l'interrupteur 9 pendant que vous reglerez le clapet à air 2.

• Desserrez l'écrou-raccord 3.
• Tournez le clapet à air 2 dans la position souhaitée.
• Resserrez l'écrou-raccord.

Utilisation

jet plat vertical pour sens de travail horizontal

jet plat horizontal pour sens de travail vertical

jet rond pour angles, bords et endroits d'accès difficile

Réglage de la quantité du produit de pulvérisation (voir figure g)

• Tournez la molette de réglage 5 pour régler la quantité souhaitée du produit de pulvérisation : I : quantité minimale du produit de pulvérisation, III : quantité maximale du produit de pulvérisation.

Trop de produit de pulvérisation sur la surface à pulvériser :

Il faut réduire la quantité de produit de pulvérisation.

• Tournez la molette 5 dans le sens I.

Pas assez de produit de pulvérisation sur la surface à pulvériser :

Il faut augmenter la quantité de produit de pulvérisation.

-Tournez la molette 5 dans le sens IIII.

Réglage du débit d'air (voir figure h)

• Tournez le bouton de réglage 16 pour régler le débit d'air et la pression du produit de pulvérisation utilisé.

débit d'air minimale

débit d'air maxi-mal

Il est recommandé de commencer avec le débit d'air maximal.

Débit d'air

Le brouillard de peinture est trop fort :

Réglage

Il faut réduire le débit d'air.

Tournez le bouton de réglage 16 vers la gauche.

Pulvérisation trop grosse :

Il faut augmenter le débit d'air.

• Tournez le bouton de réglage 16 vers la droite.

Transport

Pour le transport, il est possible de déposer le pistolet-pulvérisateur ou un récipient fermé pour le produit de pulvérisation dans la dépose 17. Le dispositif de fixation maintient le pistolet-pulvérisateur bien dans la dépose. Le produit de pulvérisation ne peut pas s'écouler.

• Mettez le pistolet-pulvérisateur sur la dépose et appuyez-le contre la résistance jusqu'à ce qu'il se trouve fermement dans la dépose.

Nettoyage et entretien

Avant d'effectuer des travaux sur l'outil electropotatif, retirez la fiche de la prise de courant.

Nettoyage (voir figures i-k)

Un nettoyage soigné est indispensable pour un fonctionnement impeccable du pistolet-pulvérisateur. Dans le cas de nettoyage non effectué ou non conforme, aucune garantie n'est assumée.

Nettoyez toujours le pistolet-pulvérisateur et le récipient du produit de pulvérisation avec le diluant correspondant (solvant ou eau) pour le produit de pulvérisation utilisé.

Ne plongez jamais le pistolet-pulvérisateur complet dans le dédTangent.

Ne nettoyez jamais les alésages des buses et d'air du pistolet-pulvérisateur avec des objets métalliques aigus.

Ne remettez pas le produit de pulvérisation dilué dans le produit de pulvérisation original pour le stockage.

Nettoyez très soigneusement le pistolet-pulvérisateur si vous avez utilisé des produits de pulvérisation nocifs pour la santé.

• Eteignez l'unité de base et appuyez sur l'interrupteur 9 du pistolet-pulvérisateur pour que le produit de pulvérisation puisse recouler dans le récipient.
• Dévissez le récipient 8 et purgez le produit de pulvérisation restant.
• Remplissez le diluant (solvant ou eau) dans le récipient et revissez-le sur le pistolet-pulvérisateur.
• Secouez plusieurs fois le pistolet-pulvérisateur.
• Remettez en marche l'unité de base et pulvérisez le diluant dans un pot de matériel vide.
• Répétez les trois dernières opérations jusqu'à ce que du diluant clair sorte du pistolet-pulvérisateur.
• Eteignez à nouveau l'unité de base.
• Videz complètement le récipient 8.
• Contrôlez si le tuyau de montée avec le joint de récipient 10 est exempt de produit de pulvérisation et sans dommages.
• Nettoyez l'extérieur du réservoir et du pistolet-pulvérisateur au moyen d'un chiffon humidifié avec du diluant.
• Dévissez l'écrou-raccord 3 et le clapet à air 2.
• Nettoyez la buse 11 et l'aiguille de la buse avec du diluant.

De temps en temps, il est en outre nécessaire de nettoyer le joint de la buse 12.

• Retirez la buse 11 et le joint de la buse 12. Le cas échéant, utilisez un objet aigu car le joint de la buse repose fermement sur le pistolet-pulvérisateur.
• Nettoyez le joint de la buse avec du diluant.
• Remettez le joint de la buse dans le pistolet-pulvérisateur. Assurez-vous que la rainure est tournée à l'opposé du pistolet-pulvérisateur.
• Enforcez la buse sur le corps du pistolet-pulvérisateur et tournez-la dans la bonne position. Montez le clapet à air 2 sur la buse et serrez-le à l'aide de l'écrou-raccord 3.

Remplacement du filtre à air (voir figure l)

Si le filtre à air est encrassé, il doit être remplacé.

• Retirez le couvercle du filtre à air 21.
• Remplacez le filtre à air.
• Remettez en place le couvercle du filtre à air.

Élimination du produit

Les diluants et restes du produit de pulvérisation doivent être éliminés en respectant les directives relatives à la protection de l'environnement. Respectez les consignes d'élimination indiquées par le fabricant et les prescriptions locales concernant l'élimination de déchets spéciaux.

Les produits chimiques polluants ne doivent pas pénétrer dans la terre, les nappes phréatiques ou les cours d'eau. Ne jetez jamais des produits chimiques polluants dans les canalisations!

Guide de dépannage

Problème	Cause	Remède
Le produit de pulvérisa-tion ne recouvre pas correctement	La quantité de produit de pulvéri-sation est trop BASSE	Tourner la molette 5 dans le sens IIII
	La distance vers la surface à pul-vériser est trop grande	Diminuer la distance
	Pas assez de produit de pulvérisa-tion sur la surface à pulvériser, la surface a été pulvérisée trop r rare-ment.	Pulvériser plus souvent la surface
	Le produit de pulvérisation est trop visqueux	Diluer à nouveau le produit de pul-verbisation de 10 % et effectuer une pulvérisation d'essay
La produit de pulvérisa-tion s'écoule après l'application	Trop de produit de pulvérisation appliqué	Tourner la molette 5 dans le sens I
	La distance vers la surface à pul-vériser est trop petite	Augmenter la distance
	Le produit de pulvérisation est trop liquide	Ajouter du produit de pulvérisa-tion original
	Le même endroit a été trop sou-vent pulvérisé	Enlever la peinture et pulvériser moins souvent lors du deuxième essai

38 | Français

Problème	Cause	Remède
Pulvérisation trop grosse	Quantité de produit de pulvératisation trop haute	Tourner la molette 5 dans le sens I
	Pas assez de début d'air	Tourner le bouton de réglage du début d'air 16 vers la droite
	La buse 11 est encrassée	Nettoyer la buse
	Pression trop BASSE dans le réci-pient 8	Visser le récipient du produit de pulvérisation correctement sur le pistolet-pulvérisateur
	Le produit de pulvérisation est trop visqueux	Diluer à nouveau le produit de pulvérisation de 10 % et effectuer une pulvérisation d'essay
	Le filtré à air est fortement en-crassé	Remplacement du filtré à air
Le brouillard de peinture est trop fort	Trop de produit de pulvérisation appliqué	Tourner la molette 5 dans le sens I
	La distance vers la surface à pul-vériser est trop grande	Diminuer la distance
	Le produit de pulvérisation est trop liquide	Réduire le début d'air, tourner le bouton de réglage du début d'air 16 vers la gauche
Le jet produit des pulsations	Pas assez de produit de pulvératisation dans le récipient	Rajouter le produit de pulvérisation
	L'alésage de ventilation du tuyau de montée 10 est obturé	Nettoyer le tuyau de montée et l'alésage
	Le filtré à air est fortement en-crassé	Remplacement du filtré à air
	Le produit de pulvérisation est trop visqueux	Diluer à nouveau le produit de pulvérisation de 10 % et effectuer une pulvérisation d'essay
Le produit de pulvérisa-tion continue à couler auprès de la buse	Dépôt de produit de pulvérisation auprès de la buse 11 et du clapet à air 2	Nettoyer la buse et le clapet à air
	La buse 11 est usée	Remplacer la buse
	La buse 11 est desserrée	Serrer 3 l'écrou-raccord

ncais | 39

Problème	Cause	Remède
Aucun produit de pulvéri-sation ne sort de la buse	Le bouton de réglage du débit d'air 16 a été tourné trop vers la gauche	Tourner le bouton de réglage du débit d'air 16 vers la droite
	Aucune pression dans le récipient 8	Visser le récipient du produit de pulvérisation correctement sur le pistolet-pulvérisateur
	Le tuyau de montée 10 est des-serré	Serrer le tuyau de montée
	La buse 11 est bouchée	Nettoyer la buse
	Le tuyau de montée 10 est bou-ché	Nettoyer le tuyau de montée
	L'alésage de ventilation du tuyau de montée 10 est obturé	Nettoyer le tuyau de montée et l'alésage
	Le produit de pulvéri-sation est trop visqueux	Diluer à nouveau le produit de pul-verbisation de 10 % et effectuer une pulvérisation d'essay

Entretien

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci avait un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage BOSCH.

Pour toute commande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'outil electroportatif indiqué sur la plaque signalétique.

40 | Français

Service après-vente et assistance des clients

Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et leurs accessoires.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tel. : [phone]

Fax: [phone]

E-Mail :

[e-mail]

N° Vert : [phone]

www. bosch. fr

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Tel.: [phone]

Fax: [phone]

Élimination des déchets

Le pistolet-pulvérisateur, l'unité de base ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Nos pièces plastiques ont été marquées en vue d'un recyclage sélectif des différents matériaux.

Seulement pour les pays de l'union européenne :

Ne jetez pas votre appareil électroportatif avec les ordures ménagères!

Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques

ques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.

Dev eipentetai n ekteleon epyaowv yekaoou otic oXoec ubatikov nepioxov n oe yeitovkec enipavce, nou ounpepiaaabavotai aoea ^ autc.

Otav ayopazete XpWmuTa, Bepvikia kai mea wekaouva laubaveu unoyn oac tny nepiBaalovtikn Touc oubaTOnTa.

YnodetE: Na oKeiAeTe KaIa KAI EKTeVwCTo yUpW Xwpo TnC UTO WekaMuO eNipaveiaC.

To vepoc yekaopuuvaiveo npiBaalov. Otav epyaceotee eowteipkoucxwpouc mnpoei va lepwtheta oukakaluntec enipaveiec. Touvéco yekaopuvaiveo npibaalov. Otav epyaceotee eowteipkoucxwpouc mnpoei va lepwtheta oukakaluntec enipaveiec.

H un yekaoo enipaveia npenei va eivai katheta, oteynkai xwpi lacn.

• Aiec uno katepyaia enipaveiec npenei npwa va ektpaxuvotai kalva kathetaovtat ano tn okvntou napayetai kat ayn ektpaxuvon.

Pour, va TaipiaZouvmuTe Touc to npoc yekaoguulko kal to apawtiko. Se nepintwnnou xnpaioonoiote λa0oc apaiwto nopei va ndioupyoov obooi oi onoiOa Bouawouv to niotol ykaogou.

atskaidits vismaz par 10 %
