PFS 105 E - Pistola rociadora BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Pistola de pintura
Marca	Bosch
Modelo	PFS 105 E
Potencia absorbida nominal	350 W
Potencia de pulverización	105 W
Caudal	150 g/min
Tiempo de pulverización para 5 m²	6 min
Volumen del depósito	800 ml (600 ml con accesorio)
Longitud de la manguera flexible	3,4 m
Peso (EPTA 01/2003)	4,9 kg
Clase de protección	II (doble aislamiento)
Ajuste del caudal de aire	Ruedecilla en la unidad base
Ajuste de la cantidad de producto	Ruedecilla (posiciones I a III)
Ajuste del chorro	Chorro plano vertical, plano horizontal, redondo
Boquilla intercambiable	Sí (inserto de boquilla especificado)
Sistema de cierre SDS	Para conexión rápida de la manguera
Nivel sonoro	74 dB(A) (incertidumbre K=1,5 dB)
Vibraciones (mano-brazo)	< 2,5 m/s²
Alimentación	Red 220-230 V, 50 Hz
Uso previsto	Pinturas, barnices, esmaltes, decapantes, aceites, productos fitosanitarios
Tipo de pintura no recomendado	Pinturas de dispersión, látex, lejías alcalinas, productos granulados
Limpieza	Con disolvente adecuado (solvente o agua) después de cada uso
Filtro de aire	Reemplazable (detrás de la tapa)
Accesorios incluidos	Pistola, unidad base, manguera flexible, recipientes 800 ml y 600 ml, vaso graduado
Servicio posventa	Servicio posventa Bosch: 126 calle Stalingrad, 93705 Drancy Cedex, Número gratuito 0800 05 50 51

Preguntas frecuentes - PFS 105 E BOSCH

¿Se puede usar esta pistola para pinturas al látex o de dispersión?

No, la PFS 105 E no es adecuada para pinturas de dispersión o al látex, ni para lejías alcalinas, productos ácidos o materiales antigoteo. Está diseñada para pinturas diluibles en agua o disolventes, barnices, esmaltes, decapantes, aceites y productos fitosanitarios.

¿Cómo diluir la pintura antes de la pulverización?

Para la mayoría de las pinturas, diluya al 10% como mínimo con el disolvente adecuado. Use el vaso graduado incluido. Por ejemplo, para 300 ml de pintura, añada 30 ml de disolvente. Realice siempre una prueba de pulverización sobre una superficie de prueba.

¿Qué hacer si la pintura no sale de la boquilla?

Verifique primero que el botón de ajuste del caudal de aire (16) no esté girado demasiado a la izquierda. Asegúrese de que el recipiente esté bien enroscado y que el tubo de aspiración esté correctamente posicionado. Si es necesario, limpie la boquilla o el tubo de aspiración. Si el problema persiste, diluya más la pintura (10% adicional).

¿Cómo obtener un chorro uniforme?

Sostenga la pistola a una distancia de 5 a 15 cm de la superficie. Realice pasadas regulares de izquierda a derecha o de arriba abajo solapando cada banda de 4 a 5 cm. No comience ni detenga la pulverización sobre la superficie a pintar.

¿Qué tipo de disolvente usar para la limpieza?

Use el disolvente correspondiente al producto pulverizado: agua para pinturas a base de agua, disolvente para pinturas a base de disolvente. Nunca sumerja completamente la pistola en el disolvente. Limpie cuidadosamente después de cada uso.

¿Cómo ajustar la cantidad de pintura pulverizada?

Use la ruedecilla de preselección (5) situada en la pistola: gírela hacia I para reducir la cantidad, hacia III para aumentarla. Si el producto escurre después de la aplicación, reduzca la cantidad; si la superficie no queda cubierta, auméntela.

¿Por qué el chorro produce pulsaciones?

Las pulsaciones pueden ser causadas por un nivel de pintura insuficiente en el recipiente, un tubo de aspiración obstruido, un filtro de aire sucio o una pintura demasiado viscosa. Llene el recipiente, limpie el tubo y el filtro, o diluya la pintura.

¿Se puede usar la pistola para trabajos en altura o por encima de la cabeza?

Sí, oriente el tubo de aspiración hacia atrás (dirección del mango) para trabajar por encima de la cabeza. Esto permite pulverizar casi sin residuos. Mantenga siempre una distancia de 5-15 cm.

¿Cómo reemplazar el filtro de aire?

Retire la tapa del filtro de aire (21) situada en la unidad base. Reemplace el filtro sucio por uno nuevo. Vuelva a colocar la tapa. Se recomienda verificar el filtro regularmente y cambiarlo si está muy sucio.

¿Dónde encontrar piezas de repuesto y el servicio posventa?

Contacte al servicio posventa Bosch: 126 rue Stalingrad, 93705 Drancy Cedex. Tel. [phone], Número gratuito 0800 05 50 51. Las piezas de repuesto originales están disponibles en los distribuidores autorizados. Indique el número de artículo de 10 dígitos del aparato.

MANUAL DE USUARIO PFS 105 E BOSCH

Lea todas las indicaciones de seguridad e instrucciones,

incluidas las fichas de datos de seguridad que se adjuntan con las pinturas y disolventes, así como las señales de aviso en sus envases.

En caso de no atenerse a las indicaciones de seguridad e instrucciones, se puede ocasionar una electrocución, un incendio y/o lesión grave.

Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.

El término "herramienta eléctrica" usado en las siguientes instrucciones de seguridad se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

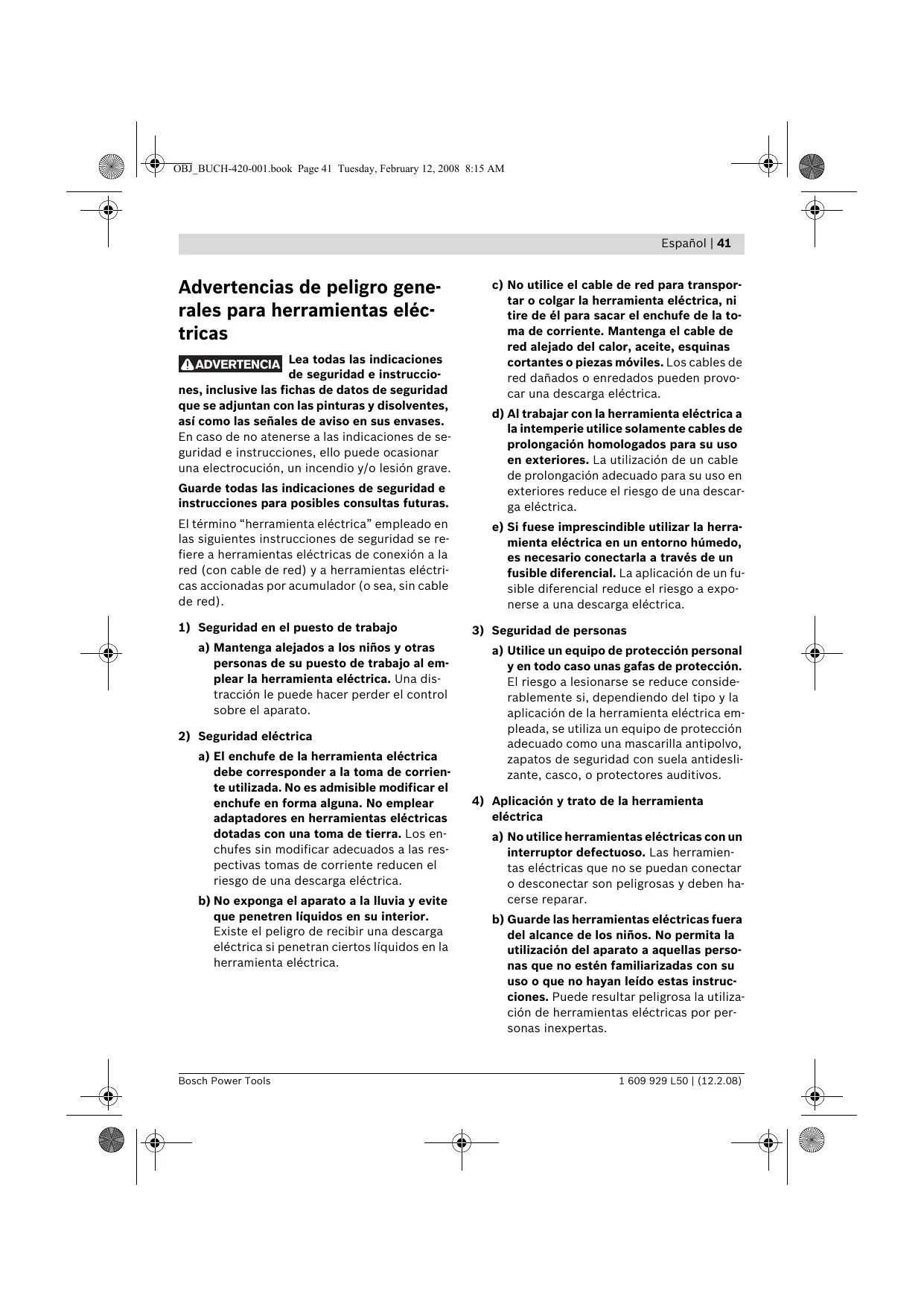

1) Seguridad en el puesto de trabajo

a) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre el aparato.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente realizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b) No exponga el aparato a la lluvia y evite que penetren líquidos en su interior.

Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.

c) No utilice el cable de red para transporte o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. d) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. e) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

3) Seguridad de personas

a) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.

4) Aplicación y trato de la herramienta eléctrica

a) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse. b) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización del aparato a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Puede resultar peligrosa la utilización de herramientas eléctricas por personas inexpertas.

c) Cuide esta herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones. Considere en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5) Servicio

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad del aparato.

Instrucciones de seguridad para equipos aerográficos

• Mantenga limpia y bien iluminada la zona de trabajo, no debiendo encontrarse en ella envases de pintura ni de disolvente, trapos, ni demás materiales combustibles. Peligro de autoinflamación. Cuide que en todo momento estén disponibles, y en condiciones para funcionar, extintores/aparatos de extinción.
• Ventile bien el área de trabajo y procure la entrada de suficiente aire fresco en todo el local. La evaporación de disolventes combustibles crea un ambiente explosivo. No pulverice ni utilice para limpiar materiales cuyo punto de inflamación sea inferior a 21 °C. Emplee materiales a base de agua, hidrocarburos con alto punto de inflamación o similares. La evaporación de disolventes fácilmente volátiles crea un ambiente explosivo. No pulverice en las proximidades de focos de ignición como chispas producidas por descarga electrostática, llamas abiertas, llamas piloto, objetos calientes, motores, cigarrillos, chispas producidas por la conexión y desconexión de cables eléctricos o por la operación de conmutadores. Las chispas producidas en estos casos pueden provocar la inflamación del ambiente.

No pulverice materiales sobre los que no tenga conocimiento de que puedan ser peligrosos. Los materiales desconocidos podrían constituir unas condiciones peligrosas. - Utilice un equipo de protección personal adicional, como guantes de protección y una mascarilla protectora o respiratoria adecuados, al pulverizar o manipular productos químicos. La utilización de un equipo de protección adecuado reduce la exposición a sustancias peligrosas.

No dirija el chorro de pulverización contra usted mismo, contra otras personas, ni contra animales. Mantenga alejadas del chorro de pulverización las manos y demás partes del cuerpo. En el caso de que el chorro de pulverización llegue a traspasar su piel, acuda inmediatamente a un médico. El material pulverizado puede incluso llegar a traspasar un guante y su piel, llegando a ser inyectado en su cuerpo. - Una inyección de material no debe tratarse como un simple corte. Un chorro a alta presión puede inyectar sustancias tóxicas en su cuerpo y causar serias lesiones. En el caso de una inyección a través de la piel, recurra inmediatamente a un médico. - Preste atención a los posibles peligros que pudiera albergar el material a pulverizar. Observe las señales en el envase y las informaciones del fabricante del material a pulverizar, así como la posible necesidad de utilizar un equipo de protección personal al procesar el producto. Deberán respetarse las instrucciones del fabricante con el fin de reducir el riesgo de incendio, o de accidentarse con sustancias tóxicas, cancerígenas, etc.

• Únicamente utilice los insertos de boquilla asignados por el fabricante. Jamás pulverice sin tener montada la protección de boquillas. La realización combinada de un inserto de boquilla especial con una protección de boquilla adecuada reduce la probabilidad de que el chorro de alta presión traspase la piel e inyecte sustancias tóxicas en el cuerpo.
• Cuidado al limpiar y cambiar los insertos de boquilla. Si durante la aplicación el inserto de boquilla llega a obstruirse, antes de desmontar la boquilla para su limpieza, observe las instrucciones del fabricante para desconectar el aparato y dejarlo sin presión. Los líquidos a alta presión pueden traspasar la piel e inyectar sustancias tóxicas en el cuerpo, acarreando así serias lesiones.
• Mantenga libre de pintura y demás líquidos el enchufe de red y el gatillo de accionamiento de la pistola. Jamás soporte el cable sujetándolo por las conexiones enchufables. En caso de no atenerse a ello, pueda quedar expuesto a una descarga eléctrica.

Descripción del funcionamiento

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, algo puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada exclusivamente para pulverizar pintura a base de disolvente o diluible en agua, veladuras, imprimaciones, barnices, pinturas para carrocería, tintes, conservadores de la madera, productos fitosanitarios, aceites y desinfectantes. La herramienta eléctrica no es apropiada para procesar pinturas dispersantes, pinturas de la

tex, soluciones cáusticas, recubrimientos que contengan ácido, material pulverizable que contenga granulados u otras partículas sólidas, así como materiales con inhibidores para la pulverización o goteo.

Utilice únicamente la herramienta eléctrica si conoce y domina todas sus funciones, o si ha sido instruido al respecto.

Componentes principales

La numeración de los componentes se refiere a la imagen de la herramienta eléctrica en las páginas ilustradas.

1 Pistola de pulverización

2 Tapa de aire 3 Tuerca de sujeción 4 Marca para el racor SDS 5 Regulador de material pulverizado 6 Conexión para manguera (pistola de pulverización) 7 Prolongador del pie (sólo para depósito de 800 ml) 8 Depósito de material, 800 ml Depósito de material, 600 ml* 9 Gatillo 10 Tubo de aspiración con junta del depósito. verde: para depósito de 800 ml blanco: para depósito de 600 ml*

11 Boquilla 12 Junta de la boquilla

13 Manguera de aire

14 Racor SDS

15 Unidad base

16 Mando giratorio de conexión/desconexión y de ajuste del caudal de aire 17 Alojamiento para la pistola de pulverización 18 Conexión para manguera (unidad base) 19 Empuñadura 20 Compartimento para accesorios 21 Tapa del filtro de aire 22 Copa viscosimétrica

*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.

Información sobre ruidos y vibraciones

Determinación de los valores de medición según EN 60745.

El nivel de presión sonora típico del aparato, determinado con un filtro A, es de 74 dB(A). Tolerancia K = 1,5 dB.

El nivel de ruido en el trabajo puede superar los 80 dB(A).

¡Colóquese un protector de oídos!

La vibración típica en la mano/brazo es inferior a 2,5 m/s².

Datos técnicos

Equipo aerogrífico	PFS 105 E
No de articulo		3 603 B06 2..
Potencia absorbida nominal	W	350
Caudal	g/min	150
Potencia de pulverización	W	105
Tiempo precisado para pintar 5 m2	min	6
Capacidad del depósi-to de material	ml	800
Longitud de la manguera de aire	m	3,4
Peso según	kg	4,9
EPTA-Procedure 01/2003
Clase de protección		□/II

Preste atención al número de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.

Declaración de conformidad (C)

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo "Datos técnicos" está en conformidad con las normas o documentos normalizados: EN60335 de acuerdo con las regulaciones 2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009).

Expediente técnico en:

► Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.

Conexión de la manguera de aire (ver figuras A1-A2)

• Saque la manguera de aire 13 del compartimento para accesorios 20.
• Desprenda los tapones de los extremos de la manguera de aire.

Conexión a la pistola de pulverización:

• Conecte firmemente uno de los racores SDS 14 de la manguera de aire en la conexión de la pistola de pulverización 6 siguiendo la indicación de la flecha. Gire el racor SDS hasta enclavarlo perceptiblemente.

Conexión a la unidad base:

• Inserte firmemente el segundo racor SDS de la manguera de aire en la conexión de la unidad base 18 siguiendo la indicación de la flecha. Gire el racor SDS hasta enclavarlo perceptible.

Observación: Tras su uso, proteja nuevamente los extremos de la manguera cerrándolos con los tapones.

Operación

Preparativos para el trabajo

No está permitido realizar trabajos de pulverización al borde de las aguas, o en áreas adyacentes en las inmediaciones del área de aprovechamiento.

Al comprar pinturas, barnices y sustancias para pulverización, observe su compatibilidad con el medio ambiente.

Preparación de la superficie a tratar

Observación: Cubra amplia y meticulosamente el entorno del área a tratar.

La niebla pulverizada ensucia el entorno. Al aplicarse en interiores, pueden ensuciarse todas las superficies sin cubrir.

El área a tratar debe estar limpia, seca y exenta de grasa.

• Lije las superficies lisas para darles mayor aspereza y elimine antes el polvo producido.

Dilución del material a pulverizar

Al efectuar la dilución deben observarse que sean compatibles el material y la dilución. Al aplicarse una sustancia de dilución incorrecta, pueden formarse grumos que harían que se atasque la pistola de pulverización.

Material a pulverizar	Dilución recomendada
Conservantes de madera, tines, aceites, veladuras	sin diluir
Desinfectantes, productos fitosanitarios	sin diluir
Pinturas, imprimuciones, pinturas para carrocería y veladuras diluibles con di-solvente, o agua	dilución del 10%, minimo

En caso de tener que diluir el material a pulverizar, proceda de la siguiente forma:

Tome la copa viscosimétrica 22. - Remueva bien el material.

• Llene el depósito 8 con una cantidad suficiente de material. (ver "Llenado del material a pulverizar", página 45)
• Diluya con un 10 % de diluyente el material a pulverizar. Por ejemplo:

Material a pulveri-zar sin rebajar [ml]	200	300	400	500
Diluyente [ml]	20	30	40	50

• Remueva bien el material.
• Pulverice sobre una superficie de prueba para comprobar el resultado obtenido. (ver "Pulverización", página 46)

Si el resultado obtenido es óptimo, puede Ud. comenzar a pintar.

Si el resultado obtenido al pulverizar el material no fuese satisfactorio, o si no saliese pintura, proceda según se describe en "Eliminación de fallos" en la página 49.

Llenado del material a pulverizar (ver figuras C1-C2)

▷ Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. - Desenrosque el depósito 8 de la pistola de pulverización. - Oriente el tubo de aspiración 10 de forma que le sea posible pulverizar casi todo material:

Pulverización inclina- da hacer abajo	Hacia delante en di-rección a la boquilla
Pulverización por en-cima de la cabeza	Hacia atrás en di-rección a la empuñadura

• Llene el depósito con material y enrósquelo firmemente en la pistola.

Puesta en marcha

Observe la tensión de red! La tensión de la fuente de energía debe coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230 V pueden funcionar también a 220 V. La unidad base debe colocarse sobre una superficie plana. Jamás incline o ponga en posición vertical la unidad base estando esta conectada. - Preste atención a que la unidad base no pueda aspirar polvo u otras suciedades durante el funcionamiento. Tenga cuidado de no pulverizar jamás material contra la unidad base.

Conexión

Siempre coloque horizontalmente la unidad base sobre una superficie plana y limpia. - Conecte el enchufe a la red. - Agarre la pistola de pulverización con la mano y diríjala contra la superficie a tratar. - Para conectar la unidad base gire hacia la derecha, hasta el tope, el mando giratorio 16. Se recomienda comenzar ajustando el caudal de aire máximo. ("Ajuste del caudal de aire", ver página 47) - Accione el gatillo 9 de la pistola de pulverización.

Observación: Estando conectada la unidad base, por la boquilla 11 sale continuamente aire.

Desconexión

• Suelte el gatillo 9 y gire hacia la izquierda, hasta el tope, el mando giratorio 16.
• Deposite la pistola de pulverización en el alojamiento 17.
• Saque el enchufe de la toma de corriente.

Instrucciones para la operación

Pulverización (ver figuras D-E)

Observación: Tenga en cuenta la dirección del viento si opera la herramienta eléctrica al aire libre.

• Efectúe primero una pulverización de pruebas y ajuste la forma del chorro y la cantidad pulverizada de acuerdo al material empleado. (ajuste según párrafos iguales)
• Mantenga la pistola de pulverización perpendicularmente y con una separación uniforme entre 5 - 15 cm respecto al área a pulverizar.
• Comience a pulverizar un poco antes de comenzar el área a registrar.
• Guíe uniformemente la pistola de pulverización, ya sea horizontalmente o verticalmente, de acuerdo a la forma del chorro seleccionada.

La calidad de acabado de la superficie resulta uniforme si las franjas se solapan unos 4 - 5cm

• No interrumpa su trabajo dentro del área que está tratando.

El guiado uniforme de la pistola de pulverización permite obtener una calidad homogénea de la superficie.

Una separación y un ángulo de pulverización desiguales provocan neblina de pintura en exceso y, a raíz de ello, una superficie irregular.

• Termine de pulverizar fuera del área que acaba de tratar.

Jamás pulverice hasta vaciar completamente el depósito. Si el tubo de aspiración no queda sumergido en el material, se interrumpe el chorro de pulverización y el acabado de la superficie es irregular.

Si el material a pulverizar se deposita sobre la boquilla y la tapa de aire, limpie ambas piezas con el diluyente empleado.

Ajuste de la forma del chorro (ver figura F)

Nunca accione el gatillo 9 cuando esté ajustando la tapa de aire 2.

• Afloje la tuerca de sujeción 3. Gire la tapa de aire 2 a la posición deseada.
• Apriete firmemente de nuevo la tuerca de sujeción.

Tapa de aire | Chorro | Aplicación

A

Chorro elíptico vertical para guiado horizontal

B

Chorro elíptico horizontal para guiado vertical

C

Chorro circular para esquinas, cantos y puntos difícilmente accesibles

Ajuste de la cantidad pulverizada (ver figura G)

Gire el regulador 5 para seleccionar la cantidad que desee pulverizar: I: cantidad mínima, III: cantidad máxima.

Cantidad pulverizada Ajuste

La cantidad pulverizada es excesiva:

La cantidad pulverizada es insuficiente:

Reducir la cantidad pulverizada. - Gire el regulador 5 en dirección I.

Aumentar la cantidad pulverizada.

Gire el regulador 5 en dirección III.

Ajuste del caudal de aire (ver figura H)

Gire el mando 16 para adaptar el caudal de aire y la presión al material a pulverizar empleado.

caudal de aire minimo

caudal de aire Tmaximo

Se recomienda comenzar ajustando el caudal de aire máximo.

Caudal de aire

Neblina de pintura excesiva:

Ajuste

Reducir el caudal de aire.

-Gire hacia la izquierda el mando giratorio 16.

Pulverización demasiado basta:

Aumentar el caudal de aire.

Gire hacia la derecha el mando giratorio 16.

Transporte

Para el transporte pueda depositarse la pistola de pulverización, o un envase cerrado del material a pulverizar, en el alojamiento 17. El sistema de sujeción que incorpora permite una firme sujeción de la pistola de pulverización en el alojamiento. El material no puede derramarse.

• Coloque la pistola de pulverización en el alojamiento y presiónela hacia abajo hasta vencer el punto de resistencia, de manera que quede firmemente sujeta.

Mantenimiento y servicios

Mantenimiento y limpieza

Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.

Limpieza (ver figuras I-K)

Es imprescindible limpiar de forma apropiada la pistola de pulverización para lograr que funcione correctamente. El derecho a garantía se denegará en caso de no haberse efectuado una limpieza o si esta fuese deficiente.

Siempre limpie la pistola de pulverización y el depósito de material con el diluyente correspondiente (disolvente o agua) con arreglo al material empleado.

Jamás sumerja la pistola de pulverización completa en el diluyente.

En ningún caso limpie los orificios de la boquilla y de aire de la pistola de pulverización con objetos metálicos en punta.

No vacíe el sobrante del material ya diluido en el envase del material original.

Limpie meticulosamente la pistola si ha pulverizado con ella sustancias nocivas para la salud.

• Desconecte la unidad base y accione el gatillo 9 de la pistola de pulverización para que el material pueda retornar al depósito. Desenrosque el depósito y vacíe el sobrante de material.
• Eche algo de diluyente (disolvente o agua) en el depósito y enrósquelo firmemente en la pistola.
• Agite varias veces la pistola de pulverización.
• Conecte la unidad base y pulverice el diluyente dentro de un envase de material vacío.
• Repita los últimos tres pasos tantas veces como sea necesario hasta asegurarse de que salga diluyente limpio de la pistola de pulverización.
• Desconecte nuevamente la unidad base. Vacíe completamente el depósito 8.
• Verifique que el tubo de aspiración y la junta del depósito 10 estén libres de material y en buen estado.
• Limpie exteriormente el depósito y la pistola de pulverización con un paño humedecido con diluyente. Desenrosque la tuerca de sujeción 3 y la tapa de aire 2.
• Limpie la boquilla 11 y la aguja de la boquilla con diluyente.

De vez en cuando deben limpiarse también la junta de la boquilla 12.

• Desmonte la boquilla 11 y la junta de la boquilla 12. Si la junta de la boquilla se resiste a ser desmontada de la pistola de pulverización, despréndala empleando un objeto con punta.
• Limpie la junta de la boquilla con diluyente. Vuelva a montar la junta de la boquilla en la pistola de pulverización. Observe que la cara con la ranura mire hacia ella.
• Inserte la boquilla en el cuerpo de la pistola y gírela a la posición correcta.
• Coloque la tapa de aire 2 sobre la boquilla y fíjela con la tuerca de sujeción 3.

Cambio del filtro de aire (ver figura L)

Si el filtro de aire está sucio, debe cambiarse.

• Desmonte la tapa del filtro de aire 21.
• Sustituya el filtro de aire. Vuelva a montar la tapa del filtro de aire.

Eliminación del material

El diluyente y los restos de material a pulverizar deberán desecharse de forma ecológica. Observe las indicaciones del fabricante para la eliminación y las prescripciones locales sobre la eliminación de residuos peligrosos.

Los productos químicos perjudiciales para el medio ambiente no deben acceder a la tierra, ni a las aguas subterráneas ni de superficie. ¡Jamás vierta en la canalización productos químicos perjudiciales para el medio ambiente!

Eliminación de fallos

Problema	Causa	Soluciones
El material pulverizado no cubre bien	Cantidad de material demasiado岖a	Girar el regulador 5 en dirección III
	Separación excessiva respecto al área a tratar	Reducir laSeparateda
	Cantidad de material pulverizado insufiente por haberse aplicado pocas capas de pintura.	Aplicar más capas de pintura
	Material demasiado espeso	Diluir nuevoamente en un 10 % el material a pulverizar y efectuar una pulverización de prueba
El material pulverizado for-ma goterones al aplicarlo	Se ha aplicado demasiado material	Girar el regulador 5 en dirección I
	Separación demasiadoPICARespecto al área a tratar	Aumentar laSeparateda
	Material demasiado líquido	Agregar material del envase origi-nal (sin diluir)
	El material se ha pulverizado de-masiadas vezes contra el mismopunto	Decapar la pintura y no pulverizar tantas vezes contra el mismopun- to en elSEGundo intento
Pulverización demasiado basta	La cantidad de material pulveriza-do es excessiva	Girar el regulador 5 en dirección I
	Caudal de aire demasiado bajo	Girar hacer la derecha el mando giratorio del caudal de aire 16
	Boquilla 11 sucia	Limpiar boquilla
	La presión generada en el depósi-to 8 es demasiado baja	Enroscar a fondo el depósito de material en la pistola de pulverización
	Material demasiado espeso	DiluirNuevoamente en un 10 % el material a pulverizar y efectuar una pulverización de prueba
	Filtro de aire muy sucio	Cambio del filtróde aire
Neblina de pintura excesiva	Se ha aplicado demasiado material	Girar el regulador 5 en dirección I
	Separación excessiva respecto al área a tratar	Reducir laSeparateda
	Material demasiado líquido	Reducir el caudal de aire girando hacía la izquierda el mando girato- río del caudal de aire 16

Problema	Causa	Solutución
Elchorro pulverizado es pulsante	Muy poco material en el depósito	Rellenar material
	Orificio de salute de aire del tubo de aspiración 10 obturado	Limpiar el tubo de aspiración y el orificio
	Filtro de aire muy sucio	Cambio del filtró de aire
	Material demasiado espeso	Diluir nuevomente en un 10 % el material a pulverizar y efectuar una pulverización de prueba
El material pulverizzato go-tea por la boquilla	Material adherido a la boquilla 11 y a la tapa de aire 2	Limpiar la boquilla y la tapa de aire
	Boquilla 11 desgastada	Cambiar la boquilla
	Boquilla 11 floja	Apretar la tuerca de sujeción 3
No sale material por la bo-quilla	El mando giratorio del caudal de aire 16 se ha girado demasiadoHCIa la izquierda	Girar hacer la derecha el mando giratorio del caudal de aire 16
	No se genera presión en el depósito 8	Enroscar a fondo el depósito de material en la pistola de pulverización
	Tubo de aspiración 10flojo	Meter a presión el tubo de aspiración
	Boquilla 11 obstruida	Limpiar boquilla
	Tubo de aspiración 10obstruido	Limpiar el tubo de aspiración
	Orificio de salute de aire del tubo de aspiración 10 obturado	Limpiar el tubo de aspiración y el orificio
	Material demasiado espeso	Diluir nuevomente en un 10 % el material a pulverizar y efectuar una pulverización de prueba

Mantenimiento

Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación debe encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n.º de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.

Español | 51

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

España

Robert Bosch España, S.A.

Departamento de ventas

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: [phone]

Fax: [phone]

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: [phone]

México

Robert Bosch S.A. de C.V.

Tel. Interior: [phone]

Tel. D.F.: [phone]

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autonoma de Buenos Aires

Atencion al CLIENTE

Tel.: [phone]

E-Mail: [e-mail]

Perú

Autorex Peruana S.A.

Republica de Panamá 4045,

Lima 34

Tel.: [phone]

E-Mail: [e-mail]

Chile

EMASA S.A.

Irrarrazaval 259 - Nuña

Santiago

Tel.: [phone]

E-Mail: [e-mail]

Eliminación

La pistola de pulverización, unidad base, accesorios y embalajes deben someterse a un proceso de recuperación que respete el medio ambiente.

Para efectuar un reciclaje selectivo se han identificado las piezas de plástico.

Sólo para los países de la UE:

¡No arroje las herramientas eléctricas a la basura!

Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacio

nal, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

1) Seguridad en el lugar de trabajo

Preparar la superficie a ser pulverizada

diluido no mínimo 10%

Chorro plano vertical para el sentido horizontal de trabajo

B

Chorro plano horizontal para el sentido vertical de trabajo

C

Girar a roda de ajuste 5 no sentido I.

Girar a roda de ajuste 5 no sentido IIII.

Neblina de tinta demasiado fuerte:

Limpeza (veja figuras I-K)

Filtro de ar sucio (véase fig. L)

Si el filtro de aire está sucio, debe limpiarse.

• Quitar la tapa del filtro de aire 21. - Limpiar el filtro de aire.
• Volver a colocar la tapa del filtro de aire.

Ucraniano | 215

Eliminación de materiales

Los materiales de desecho y los restos de pintura deben eliminarse de forma ecológica. Siga las instrucciones del fabricante para la eliminación y las normativas locales para la eliminación de residuos especiales.

Los productos químicos y los líquidos que dañan el medio ambiente no deben verterse al suelo, a las aguas subterráneas ni a los desagües. ¡Nunca vierta productos químicos o líquidos que dañen el medio ambiente en el alcantarillado!

Eliminación de averías
