PFS 105 E - Pistola a spruzzo per vernice BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pistola a vernice
Marca	Bosch
Modello	PFS 105 E
Potenza nominale assorbita	350 W
Potenza di spruzzatura	105 W
Portata	150 g/min
Tempo di spruzzatura per 5 m²	6 min
Volume del serbatoio	800 ml (600 ml con accessorio)
Lunghezza del tubo flessibile	3,4 m
Peso (EPTA 01/2003)	4,9 kg
Classe di protezione	II (doppio isolamento)
Regolazione del flusso d'aria	Manopola sull'unità base
Regolazione della quantità di prodotto	Manopola (posizioni I a III)
Regolazione del getto	Getto piatto verticale, piatto orizzontale, rotondo
Ugello intercambiabile	Sì (inserto ugello specificato)
Sistema di chiusura SDS	Per collegamento rapido del tubo
Livello sonoro	74 dB(A) (incertezza K=1,5 dB)
Vibrazioni (mano-braccio)	< 2,5 m/s²
Alimentazione	Rete 220-230 V, 50 Hz
Utilizzo previsto	Vernici, vernici, smalti, sverniciatori, oli, prodotti fitosanitari
Tipo di vernice sconsigliato	Pitture a dispersione, lattice, detergenti alcalini, prodotti granulosi
Pulizia	Con diluente appropriato (solvente o acqua) dopo ogni utilizzo
Filtro aria	Sostituibile (dietro il coperchio)
Accessori inclusi	Pistola, unità base, tubo flessibile, contenitori 800 ml e 600 ml, misurino graduato
Assistenza post-vendita	Bosch SAV: 126 rue Stalingrad, 93705 Drancy Cedex, Numero Verde 0800 05 50 51

Domande frequenti - PFS 105 E BOSCH

Si può usare questa pistola per vernici al lattice o a dispersione?

No, la PFS 105 E non è adatta a vernici a dispersione o al lattice, né a detergenti alcalini, prodotti acidi o materiali antigoccia. È progettata per vernici diluibili con acqua o solventi, vernici, smalti, sverniciatori, oli e prodotti fitosanitari.

Come diluire la vernice prima della spruzzatura?

Per la maggior parte delle vernici, diluire almeno al 10% con il diluente appropriato. Utilizzare il misurino graduato fornito. Ad esempio, per 300 ml di vernice, aggiungere 30 ml di diluente. Eseguire sempre un test di spruzzatura su una superficie di prova.

Cosa fare se la vernice non esce dall'ugello?

Controllare innanzitutto che il pulsante di regolazione del flusso d'aria (16) non sia girato troppo a sinistra. Assicurarsi che il contenitore sia ben avvitato e che il tubo di aspirazione sia posizionato correttamente. Se necessario, pulire l'ugello o il tubo di aspirazione. Se il problema persiste, diluire ulteriormente la vernice (10% supplementare).

Come ottenere un getto uniforme?

Tenere la pistola a una distanza di 5-15 cm dalla superficie. Eseguire passaggi regolari da sinistra a destra o dall'alto verso il basso, sovrapponendo ogni striscia di 4-5 cm. Non iniziare e non fermare la spruzzatura sulla superficie da verniciare.

Che tipo di diluente usare per la pulizia?

Utilizzare il diluente corrispondente al prodotto spruzzato: acqua per vernici a base d'acqua, solvente per vernici a base di solvente. Non immergere mai completamente la pistola nel diluente. Pulire accuratamente dopo ogni utilizzo.

Come regolare la quantità di vernice spruzzata?

Utilizzare la manopola di preselezione (5) situata sulla pistola: ruotare verso I per ridurre la quantità, verso III per aumentarla. Se il prodotto cola dopo l'applicazione, ridurre la quantità; se la superficie non è coperta, aumentarla.

Perché il getto produce pulsazioni?

Le pulsazioni possono essere causate da un livello insufficiente di vernice nel contenitore, un tubo di aspirazione ostruito, un filtro dell'aria sporco o una vernice troppo viscosa. Riempire il contenitore, pulire il tubo e il filtro, o diluire la vernice.

Si può usare la pistola per lavori in altezza o sopra la testa?

Sì, orientare il tubo di aspirazione verso il basso (direzione dell'impugnatura) per lavorare sopra la testa. Ciò consente di spruzzare quasi senza residui. Mantenere sempre una distanza di 5-15 cm.

Come sostituire il filtro dell'aria?

Rimuovere il coperchio del filtro dell'aria (21) situato sull'unità base. Sostituire il filtro sporco con uno nuovo. Rimettere il coperchio. Si consiglia di controllare regolarmente il filtro e di cambiarlo se molto sporco.

Dove trovare ricambi e assistenza post-vendita?

Contattare l'assistenza post-vendita Bosch: 126 rue Stalingrad, 93705 Drancy Cedex. Tel. [phone], Numero Verde 0800 05 50 51. I ricambi originali sono disponibili presso i rivenditori autorizzati. Indicare il numero d'articolo a 10 cifre dell'apparecchio.

MANUALE UTENTE PFS 105 E BOSCH

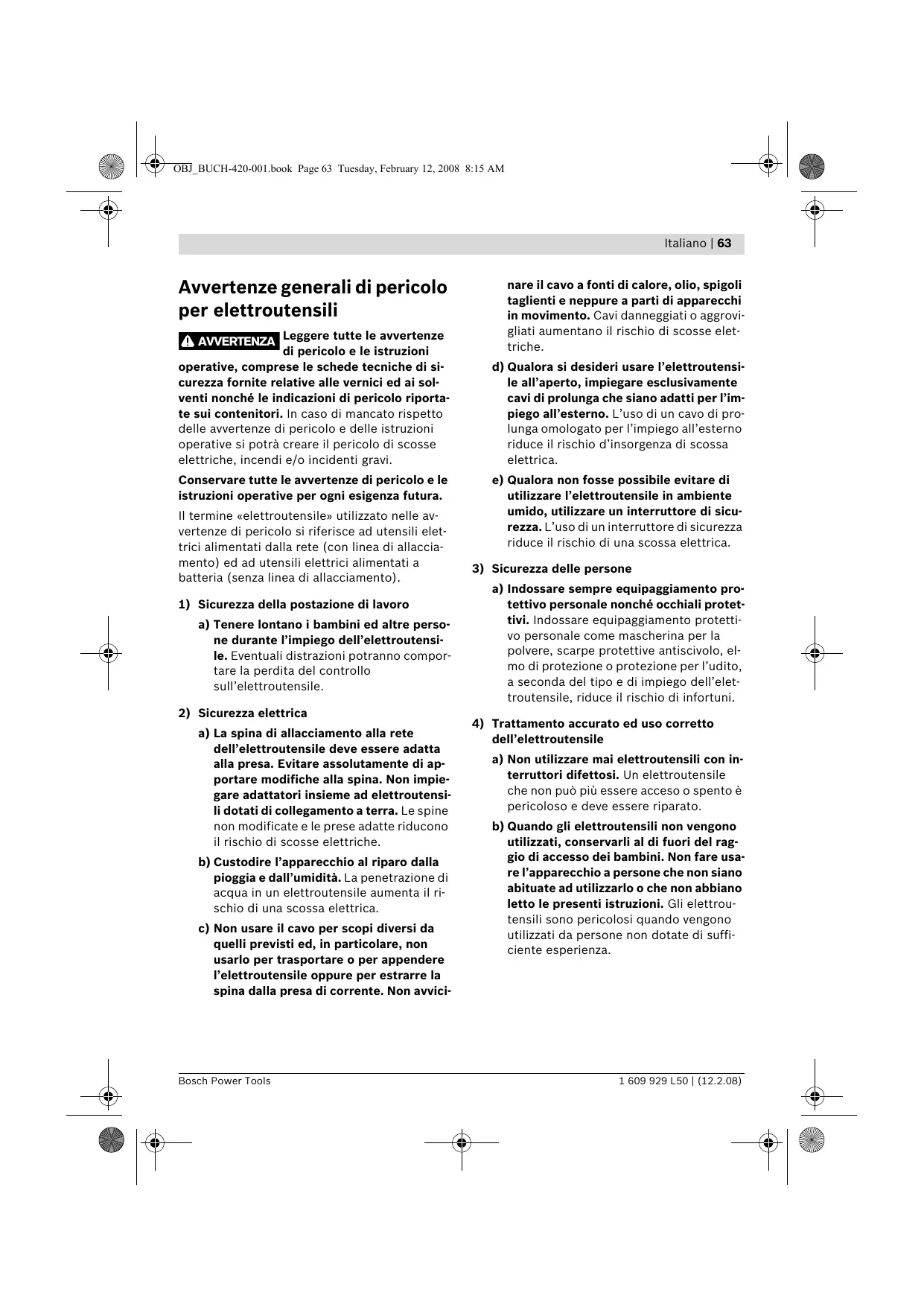

Avvertenze generali di pericolo per elettroutensili

AVVERTENZA Leggere tutte le avvertenze di pericolo e le istruzioni

operative, comprese le schede tecniche di sicurezza fornite relative alle vernici ed ai solventi nonché le indicazioni di pericolo riportate sui contenitori. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potranno creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per esigenze future.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere lontano i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare adattatori insieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte riducono il rischio di scosse elettriche. b) Custodire l'apparecchio al riparo dalla pioggia e dall'umidità. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica. c) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti di apparecchi in movimento. Cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

non esporre il cavo a fonti di calore, olio, spigoli taglienti né a parti di apparecchi in movimento. Cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

d) Qualora si desideri usare l'elettroutensile all'aperto, impiegare esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scossa elettrica. e) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

a) Indossare sempre equipaggiamento protettivo personale nonché occhiali protettivi. Indossare equipaggiamento protettivo personale come mascherina per la polvere, scarpe protettive antiscivolo, elmo di protezione o protezione per l'udito, a seconda del tipo e dell'impiego dell'elettroutensile, riduce il rischio di infortuni.

a) Indossare sempre equipaggiamento protettivo personale e occhiali protettivi. Indossare equipaggiamento protettivo personale come mascherina antipolvere, scarpe antiscivolo, elmetto di protezione o protezione per l'udito, a seconda del tipo e dell'uso dell'elettroutensile, riduce il rischio di infortuni.

4) Trattamento accurato ed uso corretto dell'elettroutensile

a) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile che non può più essere acceso o spento è pericoloso e deve essere riparato. b) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori della portata dei bambini. Non far usare l'apparecchio a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi quando vengono utilizzati da persone non dotate di sufficiente esperienza.

c) Utilizzare l'elettroutensile, gli accessori, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni, tenendo sempre presente le condizioni di lavoro e le operazioni da effettuare. L'impiego di elettroutensili per usi diversi da quelli esplicitamente previsti può causare situazioni di pericolo.

5) Assistenza

a) Fare riparare l'elettroutensile esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In questo modo potrebbe essere salvaguardata la sicurezza dell'apparecchio.

Istruzioni di sicurezza per sistemi a microspruzzo

• Tenere la postazione di lavoro sempre pulita, ben illuminata e sgombera da contenitori di vernici oppure di solventi, stracci ed altri materiali infiammabili. Possibile pericolo di autoaccensione. Tenere a disposizione in ogni momento un estintore funzionante. Provvedere ad una buona aerazione nel settore di spruzzo ed a sufficiente aria fresca nell'intero ambiente. Solventi infiammabili che evaporano creano un ambiente esplosivo. Non spruzzare e pulire con materiali il cui punto di infiammabilità è al di sotto di 21°C. Utilizzare materiali a base di acqua, di idrocarburi non volatili o materiali simili. Solventi volatili che evaporano lentamente creano un ambiente esplosivo. Non spruzzare in ambienti con fonti di elettricità statica, fiamme non protette, fiamme di accensione, oggetti bollenti, motori, sigarette e scintille provenienti dall'inserimento e disinserimento di cavi elettrici oppure dall'uso di interruttori. Fonti di scintille di questo tipo possono causare un'accensione dell'ambiente.

Non spruzzare materiali per i quali non si è a conoscenza se gli stessi rappresentano un pericolo. Materiali sconosciuti possono creare condizioni pericolose. Durante l'operazione di spruzzo oppure l'uso di prodotti chimici indossare sempre un equipaggiamento protettivo individuale supplementare come guanti di protezione adatti e maschera di protezione. Indossando abbigliamento di protezione per le relative condizioni si riduce l'esposizione nei confronti delle sostanze pericolose.

Non spruzzare su se stessi, su altre persone oppure animali. Tenere lontano dal getto polverizzato le mani ed altre parti del corpo. Qualora il getto polverizzato dovesse penetrare nella pelle, fare intervenire immediatamente un medico. Il liquido da spruzzare può penetrare da solo nella pelle attraverso un taglio ed essere iniettato nel corpo. Non trattare la penetrazione di liquido spruzzato come un semplice taglio. Un getto ad alta pressione può iniettare nel corpo sostanze tossiche e causare lesioni serie. In caso di penetrazione nella pelle consultare immediatamente un medico. Prestare attenzione ad eventuali pericoli del liquido da spruzzare. Osservare i contrassegni riportati sul contenitore oppure le informazioni del produttore del liquido da spruzzare, comprese le richieste relative all'impiego di equipaggiamento protettivo individuale. Le istruzioni del produttore devono essere assolutamente osservate per ridurre il rischio di incendio nonché lesioni provocate da veleni, materiali cancerogeni ecc.

Utilizzare esclusivamente inserti bocchetta specificati dal produttore. Non spruzzare senza protezione della bocchetta montata. L'impiego di un inserto bocchetta speciale con la relativa protezione della bocchetta riduce la probabilità che un getto ad alta pressione penetri nella pelle e inietti veleni nel corpo. Prestare attenzione durante la pulizia ed il cambio. Qualora durante lo spruzzo l'inserto bocchetta dovesse ostruirsi, prima della rimozione della bocchetta per la pulizia seguire le istruzioni del produttore per lo spegnimento dell'apparecchio e lo scarico della pressione. Liquidi molto alla pressione possono penetrare nella pelle, iniettare veleno nel corpo e successivamente causare lesioni serie. Mantenere libera da vernice e da altri liquidi la spina del cavo di rete ed il grilletto dell'interruttore della pistola a spruzzo. Non tenere mai il cavo per supporto ai collegamenti a spina. Il mancato rispetto può creare il pericolo di scosse elettriche.

Descrizione del funzionamento

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

L'elettroutensile è idoneo esclusivamente per la polverizzazione di vernici contenenti solventi e diluibili con acqua, vernici incolori, mani di fondo, vernici trasparenti, vernici coprenti per autovetture, coloriture, protezioni per legno, protezioni per piante, oli e disinfettanti.

L'elettroutensile non è adatto per la lavorazione di vernici a dispersione e vernici di lattice, soluzioni alcaline, emulsioni contenenti acidi, liquido da spruzzare granuloso e contenente corpuscoli nonché materiali che bloccano lo spruzzo e la formazione di gocce.

Utilizzare l'elettroutensile esclusivamente se sono state completamente valutate tutte le funzioni e possono essere effettuate senza limitazioni oppure se sono state mantenute le relative istruzioni.

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformemente alla norma EN 60745.

Il livello di pressione acustica stimato A della macchina ammonta a 74 dB(A). Incertezza della misura K = 1.5 dB.

Il livello di rumore durante il lavoro può superare 80 dB(A).

Usare la protezione acustica!

La vibrazione su mano-braccio è inferiore a 2,5m / s²

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla rappresentazione dell'elettroutensile sulle pagine con le rappresentazioni grafiche.

1 Pistola a spruzzo

2 Coperchio dell'aria 3 Dado a risvolto 4 Marcatura per chiusura SDS 5 Rotellina di regolazione per quantità liquido da spruzzare 6 Collegamento tubo flessibile (pistola a spruzzo) 7 Prolungamento del piedino (solo per serbatoio da 800 ml) 8 Serbatoio per liquido da spruzzare, 800 ml Serbatoio per liquido da spruzzare, 600 ml* 9 Interruttore di lavoro

10 Tubo montante con guarnizione del serbatoio\ verde: per serbatoio da 800 ml\ bianco: per serbatoio da 600 ml*:

11 Bocchetta 12 Guarnizione della bocchetta

13 Tubo flessibile dell'aria

14 Chiusura SDS

15 Unità di base

16 Manopola per avvio/arresto e per la regolazione del flusso d'aria 17 Supporto per pistola a spruzzo 18 Collegamento tubo flessibile (unità di base) 19 Impugnatura 20 Scomparto per accessori 21 Copertura del filtro dell'aria 22 Recipiente graduato * L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.

Dati tecnici

Sistema a microspruzzo		PFS 105 E
Codice prodotto		3 603 B06 2..
Potenza nominale assorbita	W	350
Potenza di alimentazione	g/min	150
Potenza di polverizzazione	W	105
Tempo richiesto per 5 m2 mano di colore	min	6
Volume del serbatoio per il liquido da spruzzare	ml	800
Lunghezza del tubo flessibile dell'aria	m	3,4
Peso in funzione della EPTA-Procedure 01/2003	kg	4,9
Classe di sicurezza		□/II

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare.

Dichiarazione di conformità (C)

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60335 in base alle prescrizioni delle direttive 2004/108/CE, 98/37/CE (fino al 28.12.2009), 2006/42/CE (a partire dal 29.12.2009).

Fascicolo tecnico presso: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.

Collegamento del tubo flessibile dell'aria (vedi Figure A1 - A2)

• Prendere il tubo flessibile dell'aria 13 dallo scomparto per accessori 20.
• Rimuovere i cappucci di protezione da entrambe le estremità del tubo flessibile dell'aria

Collegamento alla pistola a spruzzo:

• Inserire saldamente una chiusura SDS 14 del tubo flessibile dell'aria conformemente alla marcatura con freccia nel collegamento della pistola a spruzzo 6.
• Ruotare la chiusura SDS sino a quando il bloccaggio scatta in posizione in modo percettibile.

Collegamento dell'unità di base:

• Inserire saldamente la seconda chiusura SDS del tubo flessibile dell'aria conformemente alla marcatura con freccia nel collegamento dell'unità di base 18.
• Ruotare la chiusura SDS sino a quando il bloccaggio scatta in posizione in modo percettibile.

Nota bene: Al termine dell'uso proteggere nuovamente le estremità del tubo flessibile con i cappucci di protezione.

Uso

Pianificazione operativa

Non sono permessi lavori di spruzzatura al bordo di acque oppure su superfici limitrofe in bacino d'utenza nelle immediate vicinanze.

Comperando colori, vernici e liquidi da spruzzare prestare attenzione alla loro compatibilità ambientale.

Preparazione della superficie da spruzzare

Nota bene: Coprire ampiamente e accuratamente l'area adiacente alla superficie da spruzzare.

La nebbia polverizzata inquina l'ambiente. In caso di impiego in ambienti interni, tutte le superfici non coperte possono essere sporcate.

La superficie da spruzzare deve essere pulita, asciutta e sgrassata.

• Granulare superfici lisce e rimuovere successivamente la polvere abrasiva.

Diluzione del liquido da spruzzare

In fase di diluizione prestare attenzione affinché il liquido da spruzzare e la diluizione siano compatibili. In caso di impiego di una diluizione sbagliata possono formarsi grumi che ostruiscono la pistola a spruzzo.

Liquido da spruzzare

Diluizione consigliata

Protezione per legno, coloriture, oli, vernici incolori

non diluiti

Disinfettanti, protezione per le piante

non diluiti

Vernici diluibili con solventi oppure con acqua, mani di fondo, vernici coprenti per autovetture, velature a strato denso

diluito almeno

In caso di liquido da spruzzare che deve essere diluito procedere come segue:

• Prendere il recipiente graduato 22. Rimescolare bene il liquido da spruzzare.

• Riempire di sufficiente liquido da spruzzare il serbatoio per liquido da spruzzare 8. (vedi «Riempimento del liquido da spruzzare», pagina 68)
• Diluire il liquido da spruzzare del 10% con diluente. Per esempio:

Quantità d'uscita liquido da spruzza-re [ml]	200	300	400	500
Diluente [ml]	20	30	40	50

Rimescolare bene il liquido da spruzzare. - Effettuare uno spruzzo di controllo su una superficie di prova. (vedi «Spruzzatura», pagina 69)

Se viene ottenuto un tipo di spruzzo ottimale è possibile iniziare a spruzzare.

oppure

Qualora il risultato dello spruzzo non dovesse essere soddisfacente oppure se non dovesse fuoriuscire alcun colore, procedere come descritto nel paragrafo «Eliminazione di guasti» a pagina 72.

Riempimento del liquido da spruzzare (vedi Figura C1-C2)

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa. - Svitare il serbatoio 8 alla pistola a spruzzo. - Ruotare il tubo montante 10 in modo che il liquido da spruzzare possa essere spruzzato quasi fino a residuo:

per lavori di spruzzatura ad oggetti in posizione orizzontale

in avanti in direzione della bocchetta

per lavori di spruzzatura sulla testa

indietro in direzione dell'impugnatura

• Riempire il serbatoio con il liquido da spruzzare ed avvitare saldamente lo stesso alla pistola a spruzzo.

Avviamento

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegati anche alla rete di 220 V. Durante il funzionamento l'unità di base deve essere sempre orizzontale su una superficie piana. Non ribaltare o mettere in posizione verticale in nessun caso l'unità di base se la stessa è in funzione. Prestare attenzione affinché durante il funzionamento l'unità di base non possa aspirare polvere o altra sporcizia. Fare attenzione a non spruzzare mai l'unità di base.

Accensione

• Posizionare sempre l'unità di base solamente in modo orizzontale su una superficie piana e pulita.
• Inserire la spina di rete nella presa.
• Prendere in mano la pistola a spruzzo ed orientarla sulla superficie da spruzzare.
• Per l'accensione ruotare la manopola 16 sull'unità di base verso destra fino all'arresto.

Si consiglia di iniziare con il flusso d'aria massimo. («Regolazione del flusso d'aria» vedi pagina 70)

Premere l'interruttore di lavoro 9 sulla pistola a spruzzo. Nota bene: Se l'unità di base è accesa, dalla bocchetta 11 uscirà aria.

Spegnimento

• Rilasciare l'interruttore di lavoro 9 e ruotare la manopola 16 verso sinistra fino all'arresto.
• Mettere la pistola a spruzzo nel supporto 17.
• Staccare la spina di rete dalla presa.

Indicazioni operative

Spruzzatura (vedi figure D-E)

Nota bene: Se l'elettroutensile viene utilizzato all'aperto, osservare la direzione del vento.

Effettuare innanzitutto uno spruzzo di prova e regolare il tipo di spruzzo e la quantità di liquido da spruzzare conformemente al liquido da spruzzare. (Per quanto riguarda le regolazioni, vedi i paragrafi che seguono) - Tenere assolutamente la pistola a spruzzo ad una distanza regolare di 5 - 15 cm in modo verticale rispetto all'oggetto da spruzzare. - Iniziare l'operazione di spruzzo al di fuori della superficie da spruzzare. - Muovere uniformemente la pistola a spruzzo a seconda della regolazione del tipo di spruzzo in modo trasversale oppure in alto ed in basso.

Una qualità uniforme della superficie si ottiene se i passaggi si sovrappongono di 4 - 5 cm.

• Evitare interruzioni all'interno della superficie da spruzzare.

Una conduzione uniforme della pistola a spruzzo consente una qualità uniforme della superficie.

Una distanza e un angolo di spruzzo irregolari causano una formazione di nebbia di colore troppo elevata e, di conseguenza, una superficie irregolare.

Terminate l'operazione di spruzzo al di fuori della superficie da spruzzare.

Non svuotare completamente con lo spruzzo il serbatoio per il liquido da spruzzare. Quando il tubo montante non è più immerso nel liquido da spruzzare, si interrompe la nebbia di spruzzo comportando una superficie non omogenea.

Se il liquido da spruzzare dovesse depositarsi sulla bocchetta e sul coperchio dell'aria, pulire entrambi i pezzi con il diluente impiegato.

Regolazione del tipo di spruzzo (vedi figura F)

Non azionare mai l'interruttore di comando 9 durante la regolazione del coperchio dell'aria 2.

• Allentare il dado a risvolto 3.
• Ruotare il coperchio dell'aria 2 nella posizione desiderata.
• Serrare di nuovo saldamente il dado a risvolto.

Coperchio Getto Applicazione dell'aria

Getto piatto verticale per direzione di lavoro orizzontale

B

Getto piatto orizzontale per direzione di lavoro verticale

C

Getto rotondo per angoli, spigoli e punti di difficile accesso

Regolazione della quantità del liquido da spruzzare (vedere figura G)

• Ruotare la rotellina di regolazione 5 per regolare la quantità desiderata del liquido da spruzzare:

I: minima quantità di liquido da spruzzare, III: massima quantità di liquido da spruzzare.

Quantità di liquido da spruzzare

Troppo liquido spruzzato sulla superficie da spruzzare:

La quantità di liquido da spruzzare deve essere ridotta.

• Ruotare la rotellina di regolazione 5 in direzione I.

Troppo poco liquido spruzzato sulla superficie da spruzzare:

La quantità di liquido da spruzzare deve essere aumentata.

• Ruotare la rotellina di regolazione 5 in direzione III.

Regolazione del flusso d'aria (vedi figura H)

• Ruotare la manopola 16 per regolare il flusso d'aria e la pressione per il liquido da spruzzare utilizzato.

Flusso d'aria minimo

Flusso d'aria massimo

Si consiglia di iniziare con il flusso d'aria massimo.

Flusso d'aria

Nebbia di colore troppo forte:

Regolazione

Il flusso d'aria deve essere ridotto.

• Ruotare la manopola 16 verso sinistra.

Polverizzazione troppo grossolana:

Il flusso d'aria deve essere aumentato.

• Ruotare la manopola 16 verso destra.

Trasporto

La pistola a spruzzo oppure un serbatoio chiuso per il liquido da spruzzare possono essere messi nel supporto 17 per il trasporto. Grazie al dispositivo di fissaggio, la pistola a spruzzo alloggia in modo fisso nel supporto. Il liquido da spruzzare non può fuoriuscire.

• Mettere la pistola a spruzzo sul supporto e premere contro la resistenza fino a quando la pistola è alloggiata in modo fisso nel supporto.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.

Pulizia (vedi figure I-K)

Una pulizia corretta è il presupposto per un funzionamento perfetto della pistola a spruzzo. In caso di pulizia non effettuata oppure effettuata non correttamente non saranno riconosciute richieste di garanzia.

Pulire sempre la pistola a spruzzo ed il serbatoio per il liquido da spruzzare con il relativo diluente (solvente oppure acqua) utilizzato per il liquido da spruzzare.

Non immergere completamente l'intera pistola a spruzzo nel detergente.

Non pulire mai i fori della bocchetta e dell'aria della pistola a spruzzo con oggetti metallici appuntiti.

Per la conservazione non rimettere nuovamente liquido da spruzzare diluito nel liquido da spruzzare originale.

Pulire molto accuratamente la pistola a spruzzo se sono stati impiegati liquidi da spruzzare dannosi per la salute.

• Spegnere l'unità di base e premere l'interruttore di lavoro 9 della pistola a spruzzo affinché il liquido da spruzzare possa tornare indietro nel serbatoio.
• Svitare il serbatoio 8 e svuotare il liquido da spruzzare restante.
• Versare il diluente (solvente o acqua) nel serbatoio ed avvitare lo stesso alla pistola a spruzzo.
• Scuotere più volte la pistola a spruzzo.
• Accendere l'unità di base e spruzzare il diluente in una lattina di materiale vuota. Ripetere le ultime tre operazioni fino a quando alla pistola a spruzzo fuoriesce diluente limpido.
• Spegnere nuovamente l'unità di base.
• Svuotare completamente il serbatoio 8.
• Controllare che il tubo montante con la guarnizione del serbatoio 10 siano liberi da liquido da spruzzare e non siano danneggiati.
• Pulire esternamente il serbatoio e la pistola a spruzzo con un panno inumidito di diluente.
• Svitare il dado a risvolto 3 ed il coperchio dell'aria 2.
• Pulire la bocchetta 11 e l'ago del polverizzatore con diluente.

Di tanto in tanto deve essere pulita anche la guarnizione della bocchetta 12.

• Togliere la bocchetta 11 e la guarnizione della bocchetta 12. Utilizzare eventualmente un oggetto appuntito in quanto la guarnizione della bocchetta è alloggiata saldamente sulla pistola a spruzzo.
• Pulire la guarnizione della bocchetta con diluente.
• Inserire nuovamente la guarnizione della bocchetta nella pistola a spruzzo. Prestare attenzione affinché la scanalatura non sia rivolta verso la pistola a spruzzo.
• Inserire la bocchetta sul corpo della pistola a spruzzo e ruotarla in posizione corretta.
• Applicare il coperchio dell'aria 2 sulla bocchetta e serrarlo saldamente con il dado a risvolto 3.

Sostituzione del filtro dell'aria (vedere figura L)

Se il filtro dell'aria è sporco, lo stesso deve essere sostituito.

Rimuovere la copertura del filtro dell'aria 21. - Sostituire il filtro dell'aria. - Inserire di nuovo la copertura del filtro dell'aria.

Smaltimento del materiale

Diluenti e resti di liquidi da spruzzare devono essere smaltiti nel rispetto dell'ambiente. Osservare le istruzioni del produttore relative allo smaltimento e le norme locali per lo smaltimento di rifiuti speciali.

Prodotti chimici dannosi per l'ambiente non devono penetrare nel terreno, nell'acqua sotterranea oppure nelle acque. Non versare mai prodotti chimici dannosi per l'ambiente nella canalizzazione!

Eliminazione di guasti

Problema	Causa	Rimedi
Il liquido spruzzato non co-pre correttamente	Quantità di liquido spruzzata trop-po scarsa	Ruotare la rotellina di regolazione 5 direzione XIII
	Distanza alla superficie da spruz-zare troppo grande	Ridurre la distance di spruzzo
	Troppo molto liquido spruzzato sulla superficie da spruzzare, spruzzato troppo raramente sopra alla superficie da spruzzare	Spruzzare più spesso sopra la superficie da spruzzare
	Liquido spruzzato troppo denso	Diluire nuovamente il liquido da spruzzare del 10 % ed effettare spruzzo di prova
Dopo l'applicazione il li-quo spruzzato cola	Spruzzato troppo liquido	Ruotare la rotellina di regolazione 5 direzione I
	Distanza alla superficie da spruz-zare troppo ridotta	Aumentare la distance di spruzzo
	Liquido spruzzato troppo fluido	Aggiungere liquido da spruzzare originale
	Spruzzato troppo spesso sopra lo stesso punto	Togliere il colore e al secondo ten-tativo di spruzzatura non spruzzareosi spesso SOPRA un punto
Polverizzazione troppo grossolana	Quantità di liquido spruzzato troppo elevata	Ruotare la rotellina di regolazione 5 direzione I
	Troppo molto flusso d'aria	Ruotare verso destra la manopola per il flusso d'aria 16
	Boccola 11 sporca	Pulire la bocchetta
	Generazione di pressione troppo limitata nel serbatoio 8	Avvitare saldamente in modo cor-retto il serbatoio per il liquido da spruzzare alla pistola a spruzzo
	Liquido spruzzato troppo denso	Diluire nuovamente il liquido da spruzzare del 10 % ed effettare spruzzo di prova
	Filtro dell'aria molto sporco	Sostituzione del filtrò dell'aria
Nebbia di colore troppo forte	Spruzzato troppo liquido	Ruotare la rotellina di regolazione 5 direzione I
	Distanza alla superficie da spruz-zare troppo grande	Ridurre la distance di spruzzo
	Liquido spruzzato troppo fluido	Ridurre il flusso d'aria, ruotare verso sinistra la manopola per il flusso d'aria 16

Problema	Causa	Rimedi
Getto polverizzato pulsa	Troppo peu liquido da spruzzare nel serbatoio	Riempire con liquido da spruzzare
	Foro di sfiato sul tubo montante 10 ostruito	Pulire il tubo montante ed il foro
	Filtro dell'aria molto sporco	Sostituzione del filtrò dell'aria
	Liquido spruzzato troppo denso	Diluire nuovamente il liquido da spruzzare del 10 % ed effettuare spruzzo di prova
Liquido da spruzzare sgocciola alla bocchetta	Deposto di liquido da spruzzare sulla boccola 11 e sul coperchio dell'aria 2	Pulire la boccola ed il coperchio dell'aria
	Boccola 11 chiusa	Sostituire la boccola
	Bocchetta 11 allentata	Serrare il dato a risvolto 3
Dallo boccola non fuorie-sce alcun liquido da spruz-zare	Manopola per il flusso d'aria 16ruotata troppo verso sinistra	Ruotare verso destra la manopola per il flusso d'aria 16
	Mancanza di generatione di pres-sione nel serbatoio 8	Avvitare saldamente in modo cor-retto il serbatoio per il liquido da spruzzare alla pistola a spruzzo
	Tubo montante 10 allentato	Inserire saldamente il tubo montante
	Boccola 11 ostruita	Pulire la bocchetta
	Tubo montante 10 ostruito	Pulire il tubo montante
	Foro di sfiato sul tubo montante 10 ostruito	Pulire il tubo montante ed il foro
	Liquido spruzzato troppo denso	Diluire nuovamente il liquido da spruzzare del 10 % ed effettuare spruzzo di prova

Manutenzione

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile!

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Officina Riparazioni Elettroutensili c/o GEODIS Viale Lombardia 18

20010 Arluno

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente pistola a spruzzo, unità di base, accessori ed imballaggi scartati.

I componenti in plastica sono contrassegnati per il riciclaggio selezionato.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

In ottemperanza al recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere avviati a un riutilizzo ecologico.

Con ogni riserva di modifiche tecniche.

1) Sicurezza sul posto di lavoro

a) Durante il lavoro con l'elettroutensile non lasciare avvicinare al posto di lavoro bambini e altre persone. Se l'attenzione viene distolta, si può perdere il controllo sull'utensile.

2) Sicurezza elettrica

a) La spina dell'elettroutensile deve essere adatta alla presa. Non è consentito modificare in alcun modo la spina. Non utilizzare adattatori con elettroutensili dotati di messa a terra. L'uso di spine originali e prese adatte riduce il rischio di scosse elettriche.

b) Proteggere l'utensile dalla pioggia e dall'umidità.

L'ingresso di acqua in un elettroutensile aumenta il rischio di scosse elettriche.

c) Non utilizzare il cavo per trasportare o appendere l'elettroutensile o per estrarre la spina dalla presa. Proteggere il cavo da alte temperature, olio, spigoli vivi e parti in movimento. Cavi danneggiati o attorcigliati aumentano il rischio di scosse elettriche. d) Per lavori all'aperto utilizzare solo prolunghe adatte all'uso esterno. L'uso di una prolunga adatta all'esterno riduce il rischio di scosse elettriche. e) Se non si può evitare l'uso dell'elettroutensile in ambiente umido, utilizzare un interruttore differenziale (FI). L'uso di un interruttore differenziale (FI) riduce il rischio di scosse elettriche.

3) Sicurezza delle persone

a) Essere vigili, prestare attenzione a ciò che si fa e usare il buon senso quando si lavora con l'elettroutensile. Non utilizzare l'elettroutensile se si è stanchi o sotto l'effetto di droghe, alcol o farmaci. Un momento di disattenzione durante l'uso dell'elettroutensile può causare lesioni gravi.

4) Uso e manutenzione dell'elettroutensile

a) Non utilizzare l'elettroutensile se l'interruttore è difettoso. Un utensile che non si accende o non si spegne è pericoloso e deve essere riparato. b) Conservare l'elettroutensile fuori dalla portata dei bambini quando non viene utilizzato. Non permettere a persone che non conoscono l'utensile o che non hanno letto le istruzioni di usarlo. L'uso dell'elettroutensile da parte di persone inesperte è pericoloso.

c) Utilizzare l'elettroutensile, gli accessori e gli utensili da inserire, ecc. in conformità con queste istruzioni, tenendo conto delle condizioni di lavoro e dell'attività da svolgere. L'uso dell'elettroutensile per scopi diversi da quelli previsti può portare a situazioni pericolose.

5) Assistenza

a) Gli apparecchi elettrici devono essere riparati solo da personale qualificato utilizzando esclusivamente ricambi originali. Solo in queste condizioni l'apparecchio sarà sicuro.

Tenere il luogo di lavoro pulito, con una buona illuminazione e senza contenitori di carburante o solventi, stracci e altri materiali infiammabili. Rischio di incendio. Tenere gli estintori pronti all'uso. Assicurarsi di una buona ventilazione nella zona di lavoro e di una quantità sufficiente di aria fresca nel proprio ambiente. Il solvente che evapora crea un ambiente esplosivo. Non versare e non utilizzare materiali infiammabili, il punto di infiammabilità è inferiore a 21 °C. Non utilizzare materiali a base di acqua, idrocarburi pesanti o materiali simili. Il solvente infiammabile che evapora crea un ambiente esplosivo.

Non versare vicino a fiamme libere, scintille elettriche statiche, fuoco aperto, radiatori accesi, motori, sigarette e scintille da saldatura/smerigliatura di cavi elettrici o da saldatura. Tali fonti di scintille possono provocare incendi. Non versare materiali di cui non sai se rappresentano un pericolo. I materiali sconosciuti possono creare condizioni pericolose. In caso di versamento o lavoro con prodotti chimici, indossare dispositivi di protezione come guanti protettivi o maschera respiratoria. La protezione per condizioni appropriate riduce l'effetto di sostanze pericolose.

Non versare su te stesso, altre persone o animali. Non mettere le mani o altre parti del corpo sotto il getto di spruzzo. Se il getto di spruzzo penetra nella pelle, consultare immediatamente un medico. Il materiale spruzzato può penetrare nella pelle attraverso i guanti e entrare nel tuo organismo. Non tentare di fermare la fuoriuscita con il pollice. Insieme al getto ad alta pressione, nel corpo possono entrare sostanze tossiche e causare lesioni gravi. In caso di fuoriuscita, consultare immediatamente un medico. La fuoriuscita può essere pericolosa. La fuoriuscita di materiale spruzzato, inclusa la protezione personale, può essere pericolosa. Seguire le istruzioni del produttore per ridurre il rischio di lesioni e danni che possono essere causati da sostanze tossiche, cancerogene, ecc.

Non utilizzare mai l'utensile senza l'ugello montato. L'uso di un ugello speciale con protezione può ridurre il rischio di penetrazione di getti ad alta pressione nella pelle e di lesioni. Fare attenzione durante la pulizia e la sostituzione degli ugelli. Se gli ugelli si ostruiscono, prima di pulirli, spegnere l'utensile e seguire le istruzioni del produttore o rimuovere l'accessorio e ridurre la pressione. I getti ad alta pressione possono penetrare nella pelle, introdurre tossine nell'organismo e, quindi, causare gravi lesioni. Controllare che l'ugello sia ben fissato e che non vi siano perdite. Non tenere mai l'ugello troppo vicino al corpo o a quello di altre persone. La mancata osservanza di queste istruzioni può causare scosse elettriche.

Istruzioni di sicurezza

Leggere tutte le avvertenze di sicurezza. La mancata osservanza delle istruzioni può causare scosse elettriche, incendi e/o gravi lesioni.

Uso previsto

L'elettropompa è destinata alla spruzzatura di vernici, pitture, primer, vernici trasparenti, vernici per auto, mordenti, prodotti per la protezione del legno, prodotti per la protezione delle piante, oli e disinfettanti che contengono solventi. L'elettropompa non è adatta per la spruzzatura di vernici disperse e a base acida, pitture, materiali contenenti acidi, liquidi contenenti particelle solide, nonché materiali con inibitore di formazione di pellicola o inibitore di corrosione.

Utilizzare l'elettropompa solo se tutte le funzioni sono sotto il vostro pieno controllo e se non avete limitazioni nell'uso o avete ricevuto istruzioni adeguate.

Informazioni su rumore e vibrazioni

I valori di emissione sono stati misurati in conformità alla norma EN 60745.

Il livello di pressione sonora tipico dell'utensile è di 74 dB(A). Incertezza K=1,5 dB.

Il livello di rumore durante il lavoro può superare 80 dB(A).

Indossare protezioni per l'udito!

Valore di vibrazione dichiarato: 2,5 m/s².

Ucraino | 209

Componenti illustrati

Manutenzione e pulizia
