PFS 55 - Pistola rociadora BOSCH - Manual de uso y guía de instrucciones gratis

Marca	BOSCH
Modelo	PFS 55
Tipo de producto	Pistola de pintura
Potencia absorbida nominal	280 W
Potencia de pulverización	55 W
Caudal	0 - 110 g/min
Volumen del recipiente	600 ml (800 ml opcional)
Peso (según EPTA 01/2003)	1,3 kg
Clase de protección	II (doble aislamiento)
Nivel de presión acústica	74 dB(A) (incertidumbre K=1,5 dB)
Vibraciones (mano-brazo)	< 2,5 m/s²
Aplicaciones permitidas	Pinturas (disolvente y agua), esmaltes, barnices, lacas, aceites, productos fitosanitarios, desinfectantes
Aplicaciones prohibidas	Pinturas de dispersión, látex, detergentes alcalinos, productos ácidos, productos granulados
Ajuste del chorro	Chorro plano vertical, horizontal, chorro redondo (mediante válvula de aire)
Ajuste de la cantidad	Rueda de preselección de 0 a máx
Distancia de pulverización recomendada	5 - 15 cm
Tiempo para 5 m²	12 minutos
Limpieza	Con diluyente (disolvente o agua) según el producto utilizado; no sumergir la unidad eléctrica
Mantenimiento	Limpiar boquilla, válvula de aire, junta de boquilla, filtro de aire, tubo de ventilación regularmente
Seguridad	Usar EPP (guantes, mascarilla, gafas); no pulverizar hacia uno mismo u otros; riesgo de inyección cutánea
Piezas de repuesto	Boquilla, junta de boquilla, válvula de aire, membrana, filtro de aire, tubo de ventilación
Servicio posventa	Robert Bosch France S.A.S. - Número gratuito: 0800 05 50 51

Preguntas frecuentes - PFS 55 BOSCH

¿Cómo diluir la pintura para la pistola Bosch PFS 55?

Agite bien el producto, luego añada un 10% de diluyente apropiado (disolvente o agua según la pintura). Ejemplo: para 200 ml de pintura, añada 20 ml de diluyente. Realice una prueba en una superficie de prueba.

¿Qué hacer si la pintura no sale de la boquilla?

Verifique que el recipiente esté bien enroscado, que la boquilla no esté obstruida (límpiela con diluyente) y que el tubo de subida esté limpio y bien fijado. Si el problema persiste, diluya más el producto.

¿Cómo limpiar la pistola después de su uso?

Desenchufe el aparato y retire la unidad eléctrica. Vacíe el recipiente, llénelo de diluyente (disolvente o agua) y pulverice en un recipiente vacío hasta que el diluyente salga claro. Limpie la boquilla, la válvula de aire y la junta de boquilla con diluyente. Nunca sumerja la unidad eléctrica en agua.

¿Qué tipo de pintura se puede usar con el PFS 55?

Esta pistola es adecuada para pinturas a base de disolvente o agua, esmaltes, barnices, lacas, aceites, productos fitosanitarios y desinfectantes. No es adecuada para pinturas de dispersión, látex, detergentes alcalinos, productos ácidos o granulados.

¿Cómo ajustar la forma del chorro?

Afloje la tuerca de conexión, gire la válvula de aire a la posición deseada (chorro plano vertical, horizontal o redondo), luego apriete la tuerca. Nunca accione el interruptor durante el ajuste.

¿Qué hacer si el chorro produce pulsaciones?

Esto puede deberse a falta de producto en el recipiente (añada más), un tubo de subida obstruido (límpielo) o un filtro de aire sucio (reemplácelo). Verifique también la viscosidad del producto.

¿Qué distancia mantener entre la pistola y la superficie?

Mantenga una distancia constante de 5 a 15 cm, perpendicular a la superficie. Un movimiento regular y bandas que se superponen de 4 a 5 cm aseguran un resultado uniforme.

¿Cómo reemplazar el filtro de aire?

Desenchufe el aparato. Afloje el tornillo de la tapa del filtro de aire (3), retire la tapa, reemplace el filtro usado por uno nuevo, luego cierre y apriete el tornillo. Nunca haga funcionar la herramienta sin filtro.

¿Qué hacer en caso de inyección de pintura en la piel?

Consulte inmediatamente a un médico. No trate una inyección como una simple herida. El producto puede penetrar profundamente incluso a través de un guante y causar lesiones graves.

¿Dónde encontrar piezas de repuesto y servicio posventa?

Contacte al servicio posventa Bosch al número gratuito 0800 05 50 51 (Francia) o por correo electrónico a [e-mail]. Las piezas de repuesto (boquilla, junta, válvula, membrana, filtro, etc.) están disponibles en distribuidores autorizados.

MANUAL DE USUARIO PFS 55 BOSCH

Lea todas las indicaciones de seguridad e instrucciones,

incluidas las fichas de datos de seguridad que se adjuntan con las pinturas y disolventes, así como las señales de aviso en sus envases.

En caso de no atenerse a las indicaciones de seguridad e instrucciones, se puede ocasionar una electrocución, un incendio y/o lesión grave.

Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.

El término "herramienta eléctrica" empleado en las siguientes instrucciones de seguridad se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

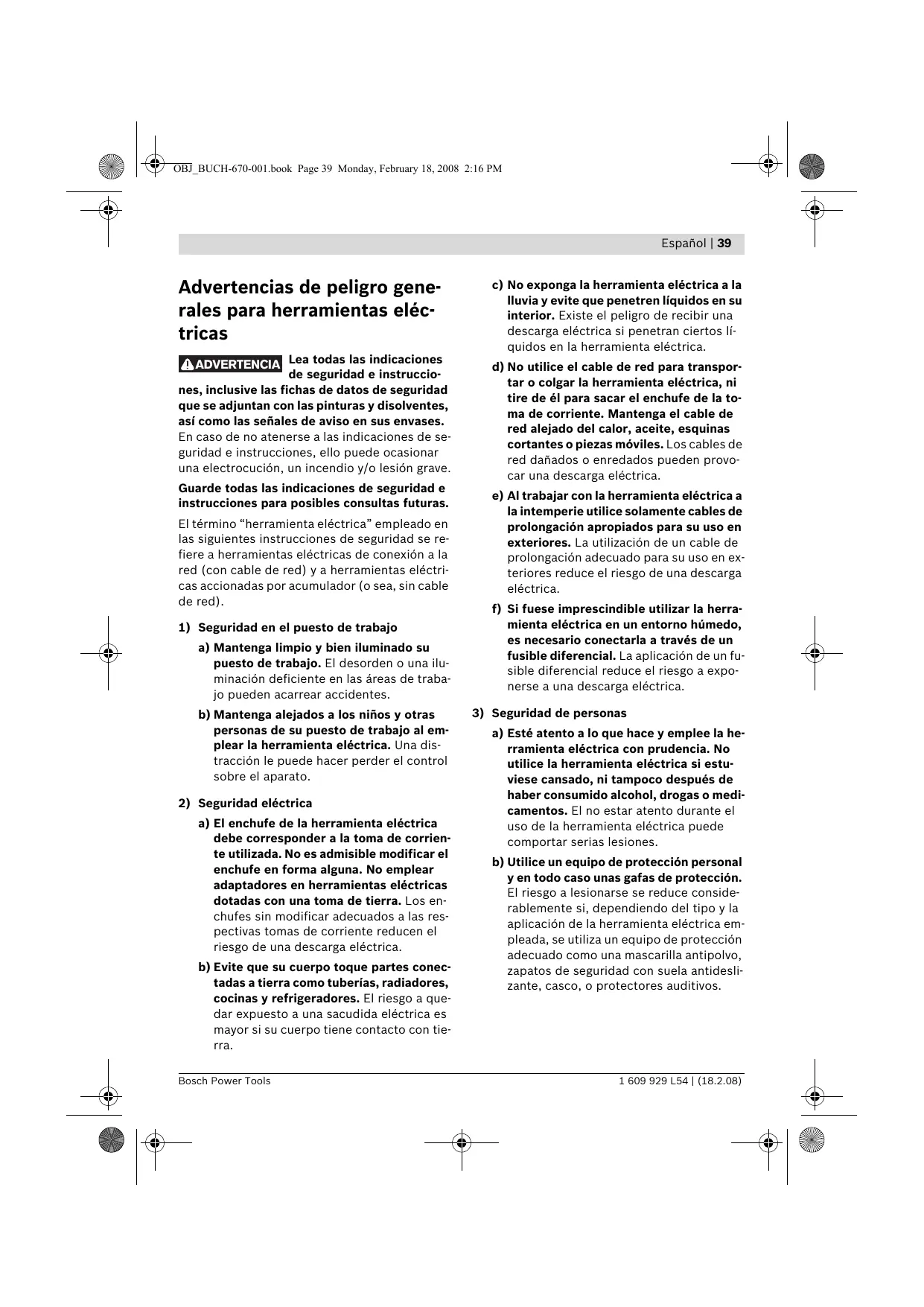

1) Seguridad en el puesto de trabajo

a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden acarrear accidentes. b) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre el aparato.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente realizada. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar y adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.

c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. d) No utilice el cable de red para transporte o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si está cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede causar serias lesiones. b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita del aparato. Asegúrese de que la herramienta eléctrica está desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con el aparato conectado, algo puede dar lugar a un accidente. d) Evite posturas desacostumbradas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. e) Lleve puesta ropa de trabajo adecuada. No utilice ropa holgada ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La ropa suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.

4) Aplicación y trato de la herramienta eléctrica

a) No sobrecargue el aparato. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en el aparato, al cambiar de accesorio o al guardar el aparato. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica.

d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización del aparato a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Puede resultar peligrosa la utilización de herramientas eléctricas por personas inexpertas. e) Cuide las herramientas eléctricas con esmero. Controle si funciona correctamente, sin atascarse, las partes móviles del aparato, y si existen piezas rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar el aparato. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. f) Emplee esta herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones. Considere en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5) Servicio

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

Instrucciones de seguridad para equipos aerográficos

Seguridad en el puesto de trabajo

• Mantenga limpia y bien iluminada la zona de trabajo, no debiendo encontrarse en ella envases de pintura ni de disolvente, trapos, ni demás materiales combustibles. Peligro de autoinflamación. Cuide que en todo momento estén disponibles, y en condiciones para funcionar, extintores/aparatos de extinción.
• Ventile bien el área de trabajo y procure la entrada de suficiente aire fresco en todo el local. La evaporación de disolventes combustibles crea un ambiente explosivo. No pulverice ni utilice para limpiar materiales cuyo punto de inflamación sea inferior a 21°C. Emplee materiales a base de agua, hidrocarburos con alto punto de evaporación. La evaporación de disolventes fácilmente volátiles crea un ambiente explosivo. No pulverice en las proximidades de focos de ignición como chispas producidas por descarga electrostática, llamas abiertas, llamas piloto, objetos calientes, motores, cigarrillos, chispas producidas por la conexión y desconexión de cables eléctricos o por la operación de conmutadores. Las chispas producidas en estos casos pueden provocar la inflamación del ambiente. No pulverice materiales sobre los que no tenga conocimiento de que puedan ser peligrosos. Los materiales desconocidos podrían constituir unas condiciones peligrosas.

Seguridad de personas

• Utilice un equipo de protección personal adecuado, como guantes de protección y una mascarilla protectora o respiratoria adecuados, al pulverizar o manipular productos químicos. La utilización de un equipo de protección adecuado reduce la exposición a sustancias peligrosas.

No dirija el chorro de pulverización contra usted mismo, contra otras personas, ni contra animales. Mantenga alejadas del chorro de pulverización las manos y demás partes del cuerpo. En el caso de que el chorro de pulverización llegue a traspasar su piel, acuda inmediatamente a un médico. El material pulverizado puede incluso llegar a traspasar un guante y su piel, llegando a ser inyectado en su cuerpo. - Una inyección de material no debe tratarse como un simple corte. Un chorro a alta presión puede inyectar sustancias tóxicas en su cuerpo y provocar serias lesiones. En el caso de una inyección a través de la piel, recurra inmediatamente a un médico. - Preste atención a los posibles peligros que pudiera albergar el material a pulverizar. Observe las señales en el envase y las informaciones del fabricante del material a pulverizar, así como la posible necesidad de utilizar un equipo de protección personal al procesar el producto. Deberán respetarse las instrucciones del fabricante con el fin de reducir el riesgo de incendio, o de accidentarse con sustancias tóxicas, cancerígenas, etc.

Aplicación y trato de la herramienta eléctrica

• Únicamente utilice los insertos de boquilla asignados por el fabricante. Jamás pulverice sin tener montada la protección de boquillas. La realización combinada de un inserto de boquilla especial con una protección de boquilla adecuada reduce la probabilidad de que el chorro de alta presión traspase la piel e inyecte sustancias tóxicas en el cuerpo.
• Cuidado al limpiar y cambiar los insertos de boquilla. Si durante la aplicación el inserto de boquilla llegara a obstruirse, antes de desmontar la boquilla para su limpieza, observe las instrucciones del fabricante para desconectar el aparato y dejarlo sin presión. Los líquidos a alta presión pueden traspasar la piel e inyectar sustancias tóxicas en el cuerpo, acarreando así serias lesiones.
• Mantenga libre de pintura y demás líquidos el enchufe de red y el gatillo de accionamiento de la pistola. Jamás soporte el cable sujetándolo por las conexiones enchufables. En caso de no atenerse a lo dicho, podría quedar expuesto a una descarga eléctrica.

Descripción del funcionamiento

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada exclusivamente para pulverizar pintura a base de disolvente o diluible en agua, veladuras, imprimaciones, barnices, pinturas para carrocería, tintes, conservadores de la madera, productos fitosanitarios, aceites y desinfectantes.

La herramienta eléctrica no es apropiada para procesar pinturas dispersantes, pinturas de látex, soluciones cáusticas, recubrimientos que contengan ácido, material pulverizable que contenga granulados u otras partículas sólidas, como materiales con inhibidores para la pulverización o goteo.

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en las páginas ilustradas.

1 Unidad eléctrica

9 Pistola de pulverización

2 Manguito del cable 3 Tapa del filtro de aire 4 Botón SDS de extracción 5 Cable de red 6 Prolongador del pie (sólo para depósito de 800 ml) 7 Tornillo de tapa del filtro de aire 8 Filtro de aire

10 Tubo de aspiración con junta del depósito

11 Depósito de material, 600 ml Depósito de material, 800 ml* 12 Tapa para salida de aire 13 Tapa de aire 14 Tuerca de sujeción 15 Regulador de material pulverizado 16 Gatillo 17 Manguera de salida de aire 18 Válvula de salida de aire 19 Membrana 20 Boquilla 21 Junta de la boquilla 22 Copa viscosimétrica

*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.

Información sobre ruidos y vibraciones

Determinación de los valores de medición según EN 60745.

El nivel de presión sonora típico del aparato, determinado con un filtro A, es de 74 dB(A). Tolerancia K = 1,5 dB.

El nivel de ruido al trabajo puede superar los 80 dB(A).

¡Colóquese un protector de oídos!

La vibración típica en la mano/brazo es inferior a 2,5 m/s².

Datos técnicos

Equipo aerográlico	PFS 55
No de articulo		3 603 B06 0..
Potencia absorbida nominal	W	280
Caudal	g/min	0-110
Potencia de pulverización	W	55
Tiempo precisado para pintar 5 m²	min	12
Capacidad del depósito de material	ml	600
Peso según EPTA-Procedure 01/2003	kg	1,3
Clase de protección		□/II

Preste atención al n.º de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.

Declaración de conformidad (C)

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo "Datos técnicos" está en conformidad con las normas o documentos normalizados: EN60745 de acuerdo con las regulaciones 2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009).

Expediente técnico en:

Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.

Montaje de la pistola de pulverización y de la unidad eléctrica (ver figuras A1-A2)

Acoplamiento de la unidad eléctrica a la pistola de pulverización

• Inserte la pistola de pulverización 9 en la unidad eléctrica 1 hasta enclavarla de forma perceptible.

Desmontaje de la unidad eléctrica

Presione y mantenga accionados ambos botones SDS rojos 4, y saque la pistola de pulverización 9 de la unidad eléctrica.

Operación

Preparativos para el trabajo

No está permitido realizar trabajos de pulverización al borde de las aguas, o en áreas adyacentes en las inmediaciones del área de aprovechamiento.

Al comprar pinturas, barnices y sustancias para pulverización observar su compatibilidad con el medio ambiente.

Preparación de la superficie a registrar

Observación: Cubra amplia y meticulosamente el entorno del área a registrar.

La niebla pulverizada ensucia el entorno. Al aplicarse en interiores, puede ensuciar todas las superficies sin cubrir.

El área a tratar debe estar limpia, seca y exenta de grasa.

• Lije las superficies lisas para darles mayor aspereza y elimine antes el polvo producido.

Dilución del material a pulverizar

Al efectuar la dilución deben observarse que sean compatibles el material y la dilución. Al aplicarse una sustancia de dilución incorrecta, pueden formarse grumos que harían que se atasque la pistola de pulverización.

Material a pulverizar	Dilución recomendada
Conservantes de madera, tintes, aceites, veladuras	sin diluir
Desinfectantes, productos fitosanitarios	sin diluir
Pinturas, imprimuciones, pinturas para carrocería y veladuras diluibles con di-solvente, o agua	dilución del 10%, minimo

En caso de tener que diluir el material a pulverizar, proceda de la siguiente forma:

Tome la copa viscosimétrica 22. - Remueva bien el material.

• Llene el depósito 11 con una cantidad suficiente de material. (ver "Llenado del material a pulverizar", página 44)
• Diluya con un 10% de diluyente el material a pulverizar. Por ejemplo:

Material a pulveri- zar sin rebajar [ml]	200	300	400	500
Diluyente [ml]	20	30	40	50

• Remueva bien el material.
• Pulverice sobre una superficie de prueba para comprobar el resultado obtenido. (ver "Pulverización", página 45)

Si el resultado obtenido es óptimo, puede Ud. comenzar a pintar.

Si el resultado obtenido al pulverizar el material no fuese satisfactorio, o si no saliese pintura, proceda según se describe en "Eliminación de fallos" en la página 48.

Llenado del material a pulverizar (ver figuras B1-B2)

Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. Desenrosque el depósito 11 de la pistola de pulverización. Oriente el tubo de aspiración 10 de forma que le sea posible pulverizar casi todo el material.

Pulverización inclina- da hacer abajo	Hacia delante en di- rección a la boquilla
Pulverización por en- cima de la cabeza	Hacia atrás en di- rección a la empu-Ñadura

• Llene el depósito con material y enrósquelo firmemente en la pistola.

Puesta en marcha

Observe la tensión de red. La tensión de la fuente de energía debe coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230 V pueden funcionar también a 220 V. Preste atención a que el aparato eléctrico no pueda aspirar suciedad ni vapor de disolventes durante el funcionamiento.

Conexión

• Conecte el enchufe a la red.
• Sujete la herramienta eléctrica con la mano y diríjala contra la superficie a tratar.

La herramienta eléctrica incorpora un gatillo 16 que opera en 2 etapas. En la primera etapa se pone en funcionamiento la turbina. En la segunda etapa se pulveriza el material.

• Accione el gatillo 16 lo suficiente hasta que salga el material pulverizado.

Desconexión

• Suelte el gatillo 16.
• Saque el enchufe de la toma de corriente.

Instrucciones para la operación

Pulverización (ver figuras C-D)

Observación: Tenga en cuenta la dirección del viento si utiliza la herramienta eléctrica al aire libre.

• Efectúe primero una pulverización de prueba y ajuste la forma del chorro y la cantidad pulverizada de acuerdo al material a aplicar (ajuste según párrafos siguientes).
• Mantenga la pistola de pulverización perpendicular y con una separación uniforme entre 5 y 15 cm respecto al área a pulverizar.
• Comience a pulverizar un poco antes de comenzar el área a tratar.
• Guíe uniformemente la pistola de pulverización, ya sea horizontalmente o verticalmente, de acuerdo a la forma del chorro seleccionada. La calidad de acabado de la superficie resulta uniforme si las franjas se solapan unos 4-5 cm.
• No interrumpa su trabajo dentro del área que está tratando.

El guiado uniforme de la pistola de pulverización permite tener una calidad homogénea de la superficie.

Una separación y un ángulo de pulverización desiguales provocan neblina de pintura en exceso y, a raíz de ello, una superficie irregular. Termine de pulverizar fuera del área que acaba de tratar.

Jamás pulverice hasta vaciar completamente el depósito. Si el tubo de aspiración no queda sumergido en el material, se interrumpe el chorro de pulverización y el acabado de la superficie es irregular.

Si el material a pulverizar se deposita sobre la boquilla y la tapa de aire, limpie ambas piezas con el diluyente empleado.

Observación: Únicamente deposite la herramienta eléctrica sobre una superficie plana y limpia para evitar que pueda volcar.

Ajuste de la forma del chorro (ver figura E)

Nunca accione el gatillo 16 cuando esté ajustando la tapa de aire 13.

• Afloje la tuerca de sujeción 14. Gire la tapa de aire 13 a la posición deseada.
• Apriete firmemente de nuevo la tuerca de sujeción.

Tapa de chorro Aplicación de aire

A

Chorro elíptico vertical para guiado horizontal

Chorro elíptico horizontal para guiado vertical

C

Chorro circular para esquinas, cantos y puntos difícilmente accesibles

Ajuste de la cantidad pulverizada (ver figura F)

• Gire el regulador 15 para abrir la cantidad que desee pulverizar:

Cantidad pulverizada Ajuste

La cantidad pulverizada es excesiva:

Reducir la cantidad pulverizada.

Gire el regulador 15 en dirección

La cantidad pulverizada es insuficiente:

Aumentar la cantidad pulverizada.

Gire el regulador 15 en dirección "+"

Mantenimiento y servicios

Mantenimiento y limpieza

Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. Jamás sumerja la unidad eléctrica en disolvente o agua. Solamente limpie la carcasa con un paño húmedo.

Limpieza (ver figuras H-1)

Es imprescindible limpiar de forma apropiada la pistola de pulverización para lograr que funcione correctamente. El derecho a garantía se denegará en caso de no haberse efectuado una limpieza o si esta fuese deficiente.

Siempre limpie la pistola de pulverización y el depósito de material con el diluyente correspondiente (disolvente o agua) con arreglo al material empleado.

En ningún caso limpie los orificios de la boquilla y de aire de la pistola de pulverización con objetos metálicos en punta.

No vacíe el sobrante del material ya diluido en el envase del material original.

Limpie meticulosamente la pistola si ha pulverizado con ella sustancias nocivas para la salud.

• Saque el enchufe de red y apriete el gatillo 16 para que el material pueda retornar al depósito.
• Desmonte la unidad eléctrica. (ver página 43) Desenrosque el depósito 11 y vacíe el sobrante de material.
• Eche algo de diluyente (disolvente agua) en el depósito y enrósquelo firmemente en la pistola.
• Agite varias veces la pistola de pulverización.
• Acople nuevamente la pistola de pulverización a la unidad eléctrica. (ver página 43)
• Conecte el enchufe a la red y accione el gatillo para pulverizar el diluyente en un bote de material, vacío.
• Repita este proceso tantas veces como sea necesario hasta que salga diluyente limpio de la pistola de pulverización.

• Saque el enchufe de red y desmonte la unidad eléctrica.
• Vacíe completamente el depósito 11.
• Verifique que el tubo de aspiración y la junta del depósito 10 estén libres de material y en buen estado.
• Limpie exteriormente el depósito y la pistola de pulverización con un paño humedecido con diluyente. Desenrosque la tuerca de sujeción 14 y la tapa de aire 13.
• Limpie la boquilla 20 y la aguja de la boquilla con diluyente.

De vez en cuando deben limpiarse también la junta de la boquilla 21.

• Desmonte la boquilla 20 y la junta de la boquilla 21.

Si la junta de la boquilla se resiste a ser desmontada de la pistola de pulverización, despréndala empleando un objeto con punta.

• Limpie la junta de la boquilla con diluyente.
• Vuelva a montar la junta de la boquilla en la pistola de pulverización. Observe que la cara con la ranura mire hacia ella.
• Inserte la boquilla en el cuerpo de la pistola y gírela a la posición correcta.
• Coloque la tapa de aire 13 sobre la boquilla y fíjela con la tuerca de sujeción 14.

Limpieza de la manguera de salida de aire (ver figura G)

Si la manguera de salida de aire 17 se hubiese ensuciado con el material pulverizado, es necesario limpiarla.

• Desmonte la tapa para salida de aire 12.
• Desmonte la manguera de salida de aire 17.
• Desenrosque la válvula de salida de aire 18. Retire la membrana 19.
• Limpie la manguera y la válvula de salida de aire, así como la membrana con el diluyente apropiado.
• Tras la limpieza, monte primero la membrana. Preste atención a que la espiga más larga quede hacia arriba.
• Enrosque la válvula de salida de aire.
• A continuación, monte primero la manguera de salida de aire en la válvula y después arriba en la pistola de pulverización.
• Vuelva a montar la tapa.

Cambio del filtro de aire (ver figura L)

Observación: Nunca utilice la herramienta eléctrica sin los filtros de aire. Sin los filtros de aire, puede aspirarse suciedad, lo que puede afectar al funcionamiento de la herramienta eléctrica.

Si el filtro de aire está sucio, deben cambiarse.

• Afloje el tornillo 7.
• Desmonte la tapa del filtro de aire 3.
• Sustituya los filtros de aire.
• Cierre la tapa del filtro de aire y fíjela firmemente con el tornillo.

Eliminación del material

El diluyente y los restos de material a pulverizar deberán desecharse de forma ecológica. Observe las indicaciones del fabricante para la eliminación y las prescripciones locales sobre la eliminación de residuos peligrosos.

Los productos químicos perjudiciales para el medio ambiente no deben acceder a la tierra, ni a las aguas subterráneas ni de superficie. Jamás vierta en la canalización productos químicos perjudiciales para el medio ambiente.

Eliminación de fallos

Problema	Causa	Soluciones
El material pulverizado no cubre bien	Cantidad de material demasiado岖a	Girar el regulador 15 en direccion+
	Separación excessiva respecto alárea a tratar	Reducir laSeparated
	Cantidad de material pulverizadoinsufficiente por haberse aplicadopocas capas de pintura.	Aplicar más capas de pintura
	Material demasiado espeso	Diluir nuevomente en un 10 % elmaterial a pulverizar y efectuar unapulverización de prueba
El material pulverizadoforma goberones alaplicarlo	Se ha aplicado demasiado material	Girar el regulador 15 en direccion-
	Separación demasiadoklepto alárea a tratar	Aumentar laSeparated
	Material demasiado liquido	Agregar material del envase origi-nal (sin diluir)
	El material se ha pulverizado demasiadas vezes contra el mismopunto	Decapar la pintura y no pulverizartantas vezes contra el mismopoonto en elSEGundo intento
Pulverizacióndemasiabasta	La cantidad de material pulveriza-do es excisas	Girar el regulador 15 en direccion-
	Boquilla 20 sucia	Limpiar boquilla
	La presión generada en el depósi-to 11es demasiado baja	Enroscar a fondo el depósito dematerial en la pistola de pulveriza-ción
	Material demasiado espeso	Diluir nuevomente en un 10 % elmaterial a pulverizar y efectuar unapulverización de prueba
	Filtro de aire muy sucio	Cambio del filtro de aire
Neblina de pinturaexcesiva	Se ha aplicado demasiado material	Girar el regulador 15 en direccion-
	Separación excessiva respecto alárea a tratar	Reducir laSeparated

Problema	Causa	Soluciones
Elchorro pulverizado es pulsante	Muy poco material en el depósito	Rellenar material
	Orificio de salute de aire del tubo de aspiración 10 obturado	Limpiar el tubo de aspiración y el orificio
	Filtro de aire muy sucio	Cambio del filtró de aire
	Material demasiado espeso	Diluir nuevomente en un 10 % el material a pulverizar y efectuar una pulverización de prueba
El material pulverizzato gotea por la boquilla	Material adherido a la boquilla 20 y a la tapa de aire 13	Limpiar la boquilla y la tapa de aire
	Boquilla 20 desgastada	Cambiar la boquilla
	Boquilla 20 floja	Apretar la tuerca de sujeción 14
No sale material por la boquilla	Boquilla 20 obstruida	Limpiar boquilla
	Tubo de aspiración 10 obstruido	Limpiar el tubo de aspiración
	Orificio de salute de aire del tubo de aspiración 10 obturado	Limpiar el tubo de aspiración y el orificio
	Tubo de aspiración 10 flojo	Meter a presión el tubo de aspiración
	No se genera presión en el depósito 11	Enroscar a fondo el depósito de material en la pistola de pulverización
	Material demasiado espeso	Diluir nuevomente en un 10 % el material a pulverizar y efectuar una pulverización de prueba

Mantenimiento

Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación debe encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n.º de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

España

Robert Bosch España, S.A.

Departamento de ventas

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: [phone]

Fax: [phone]

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleíta Norte

Caracas 107

Tel.: [phone]

México

Robert Bosch S.A. de C.V.

Tel. Interior: [phone]

Tel. D.F.: [phone]

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al CLIENTE

Tel.: [phone]

E-Mail: [e-mail]

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

Tel.: [phone]

E-Mail: [e-mail]

Chile

EMASA S.A.

Irarrázaval 259 - Ñuñoa

Santiago

Tel.: [phone]

E-Mail: [e-mail]

Eliminación

La pistola de pulverización, unidad eléctrica, accesorios y embalajes deben someterse a un proceso de recuperación que respete el medio ambiente.

Para efectuar un reciclaje selectivo se han identificado las piezas de plástico.

Sólo para los países de la UE:

No arroje las herramientas eléctricas a la basura.

Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en la legislación nacional, las herramientas eléctricas deberán recogerse por separado para ser sometidas a un reciclaje ecológico.

nal, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Portugués | 51

1) Seguridad en el lugar de trabajo

Seguridad en el lugar de trabajo

Preparar la superficie a ser pulverizada

Chorro plano vertical para el sentido horizontal de trabajo

chorro plano vertical para el sentido horizontal de trabajo

Chorro plano horizontal para el sentido vertical de trabajo

Jacto plano horizontal para o sentido vertical de trabalho

Girar la rueda de ajuste 15 en el sentido -.

• Girar la rueda de ajuste 15 en el sentido +.

Mantenimiento y servicio

Mantenimiento y Servicio

Limpeza (ver figuras H-1)

La limpieza de los elementos antiestáticos se realiza con un paño.

1 Unidad eléctrica

9 Boquilla de pulverización

2 Abrazadera de cable 3 Canal de aire 4 SDS para desmontaje 5 Cable eléctrico 6 Extensión de la base (solo para recipiente de 800 ml) 7 Tornillo para canal de aire 8 Filtro de aire 10 Cabezal de aspiración con depósito 11 Recipiente para material de gel, 600 ml Recipiente para material de gel, 800 ml* 12 Canal de extracción 13 Tubo de aire 14 Almohadilla con recubrimiento 15 Regulador de cantidad de material de gel 16 Regulador de cantidad de material de gel 17 Válvula de extracción 18 Válvula de extracción 19 Membrana 20 Boquilla 21 Brida de boquilla 22 Soporte de boquilla

*Los accesorios que se muestran o se describen no están incluidos en el suministro estándar.

Eliminación del material

Gire la boquilla de ajuste 15 en dirección -.

Gire la boquilla de ajuste 15 en dirección +.
