PFS 55 - Pistolet à peinture BOSCH - Notice d'utilisation et mode d'emploi gratuit

Marque	BOSCH
Modèle	PFS 55
Type de produit	Pistolet à peinture
Puissance absorbée nominale	280 W
Puissance de pulvérisation	55 W
Débit	0 - 110 g/min
Volume du récipient	600 ml (800 ml en option)
Poids (selon EPTA 01/2003)	1,3 kg
Classe de protection	II (double isolation)
Niveau de pression acoustique	74 dB(A) (incertitude K=1,5 dB)
Vibrations (main-bras)	< 2,5 m/s²
Applications autorisées	Peintures (solvant et eau), glacis, vernis, lasures, huiles, produits phytosanitaires, désinfectants
Applications interdites	Peintures de dispersion, latex, lessives alcalines, produits acides, produits granuleux
Réglage du jet	Jet plat vertical, horizontal, jet rond (via clapet à air)
Réglage de la quantité	Molette de présélection de 0 à max
Distance de pulvérisation recommandée	5 - 15 cm
Temps pour 5 m²	12 minutes
Nettoyage	Avec diluant (solvant ou eau) selon produit utilisé ; ne pas immerger l'unité électrique
Entretien	Nettoyer buse, clapet à air, joint de buse, filtre à air, tuyau d'aération régulièrement
Sécurité	Porter EPI (gants, masque, lunettes) ; ne pas pulvériser vers soi ou autrui ; risque d'injection cutanée
Pièces détachées	Buse, joint de buse, clapet à air, membrane, filtre à air, tuyau d'aération
Service après-vente	Robert Bosch France S.A.S. - N° Vert: 0800 05 50 51

FOIRE AUX QUESTIONS - PFS 55 BOSCH

Comment diluer la peinture pour le pistolet Bosch PFS 55 ?

Agitez bien le produit, puis ajoutez 10% de diluant approprié (solvant ou eau selon la peinture). Exemple : pour 200 ml de peinture, ajoutez 20 ml de diluant. Effectuez un essai sur une surface témoin.

Que faire si la peinture ne sort pas de la buse ?

Vérifiez que le récipient est bien vissé, que la buse n'est pas bouchée (nettoyez-la avec du diluant) et que le tuyau de montée est propre et bien fixé. Si le problème persiste, diluez davantage le produit.

Comment nettoyer le pistolet après utilisation ?

Débranchez l'appareil et retirez l'unité électrique. Videz le récipient, remplissez-le de diluant (solvant ou eau) et pulvérisez dans un récipient vide jusqu'à ce que le diluant sorte clair. Nettoyez la buse, le clapet à air et le joint de buse avec du diluant. Ne plongez jamais l'unité électrique dans l'eau.

Quel type de peinture peut-on utiliser avec le PFS 55 ?

Ce pistolet convient pour les peintures à base de solvant ou à l'eau, les glacis, vernis, lasures, huiles, produits phytosanitaires et désinfectants. Il ne convient pas pour les peintures de dispersion, latex, lessives alcalines, produits acides ou granuleux.

Comment régler la forme du jet ?

Desserrez l'écrou-raccord, tournez le clapet à air dans la position souhaitée (jet plat vertical, horizontal ou rond), puis resserrez l'écrou. Ne jamais actionner l'interrupteur pendant le réglage.

Que faire si le jet produit des pulsations ?

Cela peut venir d'un manque de produit dans le récipient (rajoutez-en), d'un tuyau de montée obstrué (nettoyez-le) ou d'un filtre à air encrassé (remplacez-le). Vérifiez aussi la viscosité du produit.

Quelle distance maintenir entre le pistolet et la surface ?

Maintenez une distance constante de 5 à 15 cm, perpendiculairement à la surface. Un mouvement régulier et des bandes qui se chevauchent de 4 à 5 cm assurent un résultat uniforme.

Comment remplacer le filtre à air ?

Débranchez l'appareil. Desserrez la vis du couvercle du filtre à air (3), retirez le couvercle, remplacez le filtre usagé par un neuf, puis refermez et resserrez la vis. Ne faites jamais fonctionner l'outil sans filtre.

Que faire en cas d'injection de peinture dans la peau ?

Consultez immédiatement un médecin. Ne traitez pas une injection comme une simple blessure. Le produit peut pénétrer profondément même à travers un gant et causer des lésions graves.

Où trouver des pièces de rechange et le service après-vente ?

Contactez le service après-vente Bosch au N° Vert 0800 05 50 51 (France) ou par e-mail à [e-mail]. Les pièces détachées (buse, joint, clapet, membrane, filtre, etc.) sont disponibles chez les revendeurs agréés.

MODE D'EMPLOI PFS 55 BOSCH

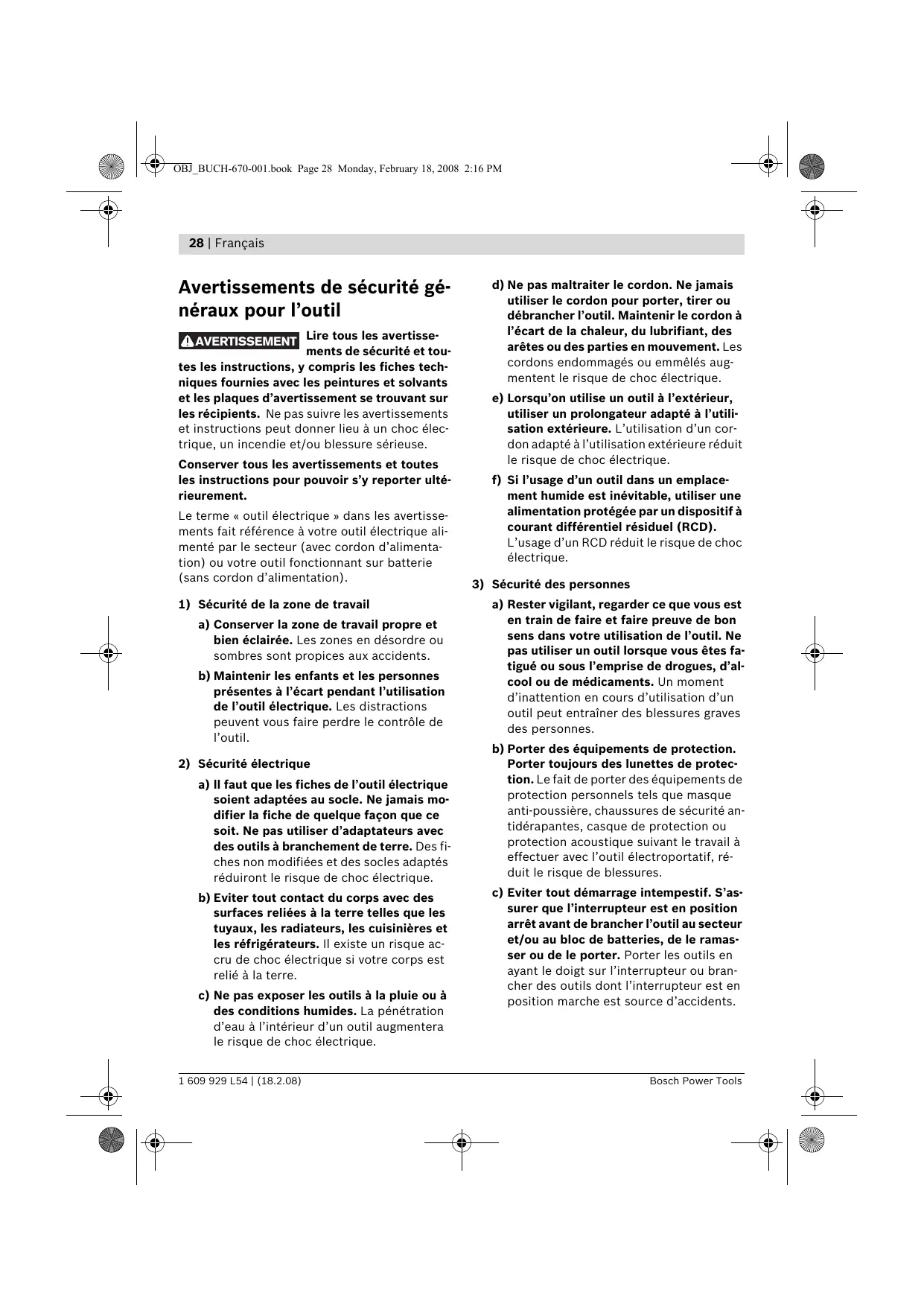

Avertissements de sécurité généraux pour l'outil

AVERTISSEMENT

Lire tous les avertissements de sécurité et toutes les instructions, y compris les fiches techniques fournies avec les peintures et solvants et les plaques d'avertissement se trouvant sur les récipients. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Toutes les instructions, y compris les fiches techniques fournies avec les peintures et solvants et les plaques d'avertissement se trouvant sur les récipients. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil électrique » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à votre outil fonctionnant sur batterie (sans cordon d'alimentation).

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Maintenir les enfants et les personnes présents à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.

a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.

a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. b) Porter des équipements de protection. Porter toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussière, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer avec l'outil électroportatif, réduit le risque de blessures. c) Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.

d) Éviter les positions anormales. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues. e) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être pris dans les parties en mouvement.

4) Maintenance et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera moins le travail et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil électrique qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer. c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil. d) Conserver les outils électriques à l'arrêt hors de la portée des enfants. Ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d'utilisateurs novices. e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

f) Utiliser l'outil électrique, les accessoires et les outils de travail, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Maintenance et entretien

a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

Consignes de sécurité pour les systèmes de pulvérisation fine

Sécurité de la zone de travail

▸ Maintenir la zone de travail propre et bien éclairée, et exempte de pots de peinture ou de solvants, de torchons et d'autres matériaux inflammables. Danger possible d'auto-inflammation. Tenir à tout moment à disposition des extincteurs et des équipements et matériels de sapeurs-pompiers prêts à être mis en service. Veiller à garantir une bonne aération dans la zone de pulvérisation et assez d'air frais dans le local entier. Les solvants inflammables qui se volatilisent génèrent une ambiance explosive. Ne pas pulvériser et ne pas nettoyer avec des matériaux dont le point d'inflammation est inférieur à 21 °C. Utiliser des matériaux à base d'eau, d'hydrocarbures à faible teneur en matières volatiles ou d'autres matériaux similaires. Les solvants inflammables volatils génèrent une ambiance explosive.

▸ Ne pas pulvériser à proximité de sources d'allumage telles qu'étincelles d'électricité statique, feux ouverts, flammes pilotes, objets chauds, moteurs, cigarettes et étincelles générées par la connexion et déconnexion de câbles électriques ou la commande d'interrupteurs. De telles sources d'étincelles peuvent causer un incendie dans les zones avoisinantes. Ne pas pulvériser de matériaux dont vous ne savez pas s'ils présentent un danger. Les matériaux inconnus peuvent causer des conditions dangereuses.

Sécurité des personnes

▸ Porter en plus un équipement de protection individuelle tel que gants et masques anti-poussières ou respirateur lors de la pulvérisation ou de la manipulation de produits chimiques. Les équipements de sécurité pour certaines conditions réduisent l'exposition des personnes aux substances dangereuses.

▸ Ne pas pulvériser vers soi-même ou vers d'autres personnes ou des animaux. Tenir vos mains et toute autre partie de votre corps à l'écart du jet. Au cas où le jet pénétrerait dans la peau, consulter immédiatement un médecin. Le produit peut pénétrer dans la peau même à travers un gant et être injecté dans le corps. Ne pas traiter une injection comme une simple blessure. Le jet à haute pression peut injecter des produits toxiques dans le corps et causer de graves blessures. Dans le cas d'une injection dans la peau, consulter immédiatement un médecin.

• Tenir compte des dangers éventuels du produit. Tenir compte des repères sur le pot ou des informations du fabricant du produit, y compris de la nécessité de porter un équipement de protection personnel. Respecter impérativement les indications du fabricant pour réduire le danger d'incendie ou les blessures causées par les toxiques, les carcinogènes, etc.

Maintenance et entretien de l'outil

N'utiliser que des inserts de buse spécifiés par le fabricant. Ne jamais pulvériser sans protection de buse. L'utilisation d'un insert de buse spécialisé et de la protection de buse appropriée réduit la probabilité qu'un jet haute pression ne pénètre dans la peau et injecte des toxiques dans le corps. Attention lors du nettoyage ou du remplacement des inserts de buse. Au cas où l'insert de buse se boucherait pendant la pulvérisation, suivre les indications du fabricant pour arrêter l'appareil ou pour détendre la pression avant d'enlever la buse pour la nettoyer. Les liquides sous haute pression peuvent passer à travers la peau, injecter des produits toxiques dans le corps et causer ainsi des blessures graves. Maintenir la fiche du câble de secteur et l'interrupteur du pistolet-pulvérisateur exempts de peinture et d'autres liquides. Ne jamais tenir le câble pour soutenir les connexions. Ne pas suivre les avertissements peut donner lieu à un choc électrique.

Description du fonctionnement

Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

Utilisation conforme

L'outil électrique n'est destiné qu'à la pulvérisation de peintures contenant des solvants et diluables à l'eau, de glacis, de vernis transparents, de couches de finition de véhicules, de décapants, de lasures, de produits phytosanitaires, d'huiles et de produits de désinfection.

L'outil électrique n'est pas approprié pour traiter les peintures de dispersion ou au latex, les lessives alcalines, les produits de revêtement acides, les produits de pulvérisation granuleux ou contenant des substances solides, ni pour les matériaux anti-éclaboussure et anti-goutte.

Bruits et vibrations

Valeurs de mesure déterminées conformément à EN 60745.

Les mesures réelles (A) du niveau de pression acoustique de l'appareil sont de 74 dB(A). Incertitude K = 1,5 dB.

Lors du travail, le niveau sonore peut dépasser 80 dB(A).

Porter une protection acoustique!

Les valeurs de vibration ressenties au niveau du bras et de la main sont en général inférieures à 2,5 m/s².

Éléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur les pages graphiques.

1 Unité électrique

2 Collier de câble

3 Couvercle du filtre à air

4 Touche SDS de déverrouillage

5 Câble de secteur

6 Rallonge pour pied (seulement pour le récipient de 800 ml)

7 Vis du couvercle du filtre à air

8 Filtre à air

9 Pistolet-pulvérisateur

10 Tuyau de montée avec joint de récipient, 11 Récipient pour le produit de pulvérisation, 600 ml, Récipient pour le produit de pulvérisation, 800 ml*

12 Couvercle de l'aération, 13 Clapet à air, 14 Écrou-raccord, 15 Molette de présélection de la quantité du produit de pulvérisation, 16 Interrupteur, 17 Tuyau d'aération, 18 Soupape d'aération, 19 Membrane, 20 Buse, 21 Joint de buse, 22 Gobelet gradué

*Les accessoires décrits ou montrés ne sont pas compris dans l'emballage standard.

Caractéristiques techniques

Système de pulverisation fine		PFS 55
N° d'article		3 603 B06 0..
Puisance absorbée nominale	W	280
Débit	g/min	0-110
Puisance de pulverisation	W	55
Temps nécessaire pour 5 m² d'application de peinture	min	12
Volume du réseau pour produit de pulverisation	ml	600
Poids suivant EPTA-Procedure 01/2003	kg	1,3
Classe de protection		☐/II

Respectez impérativement le numéro d'article se trouvant sur la plaque signalétique de l'outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.

Déclaration de conformité C

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).

Dossier technique auprès de : Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant.

Montage du pistolet-pulvérisateur et de l'unité électrique (voir figures A1 - A2)

Raccordement de l'unité électrique au pistolet-pulvérisateur

Montez le pistolet-pulvérisateur 9 sur l'unité électrique 1 jusqu'à ce qu'il s'encliquette de façon perceptible.

Enlever l'unité électrique

• Appuyez sur les deux touches SDS rouges 4, maintenez-les appuyées et retirez le pistolet-pulvérisateur 9 de l'unité électrique.

Fonctionnement

Préparation du travail

Il est strictement interdit d'effectuer des travaux de pulvérisation au bord de cours d'eau ou sur des terrains directement attenant à ceux-ci.

Faites attention quand vous achetez des peintures, laques ou autres produits de pulvérisation à ne prendre que des produits non polluants.

Préparation de la surface à pulvériser

Note : Couvrez largement et soigneusement l'espace avoisinant de la surface à pulvériser.

Le brouillard de pulvérisation pollue l'espace avoisinant. Lors de l'utilisation à l'intérieur, toutes les surfaces non couvertes peuvent être contaminées.

La surface à pulvériser doit être propre, sèche et exempte de gras.

• Poncez les surfaces lisses et enlevez ensuite la poussière de ponçage.

Diluer le produit de pulvérisation

Lors du processus de dilution, veillez à ce que le produit de pulvérisation et le diluant correspondant. L'utilisation d'un diluant non approprié provoque la formation de grumeaux bouchant le pistolet-pulvérisateur.

Produit de pulvérisation

Degré de dilution recommandé

Lazures, décapants, huiles, non dilués glacis

Produits de désinfection, non dilués produits phytosanitaires

Peintures diluables par sol- dilué de 10 % vants ou à l'eau, couches min. de fond, couches de fini-tion pour vehicules, glacis de couches épaisSES

Pour du produit de pulvérisation qui doit être dilué, procédez de la manière suivante :

• Prenez le gobelet gradué 22.
• Agitez bien le produit de pulvérisation.
• Remplissez le récipient pour le produit de pulvérisation 11 de suffisamment de produit de pulvérisation. (voir « Remplir le produit de pulvérisation », page 33)
• Diluez le produit de pulvérisation de 10 % avec du diluant. Par exemple :

produit de pulverisation quantité originale [ml]	200	300	400	500
diluant [ml]	20	30	40	50

• Agitez bien le produit de pulvérisation.
• Effectuez une pulvérisation d'essai sur une surface témoin. (voir « Pulvérisation », page 34)

Si vous obtenez une diffusion optimale, vous pouvez commencer à pulvériser.

ou

Si le résultat n'est pas satisfaisant ou que la peinture ne sort pas, procédez conformément à la description « Guide de dépannage » à la page 37.

Remplir le produit de pulvérisation (voir figures B1-B2)

Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant. - Dévissez le récipient 11 du pistolet-pulvérisateur. - Tournez le tuyau de montée 10 de sorte que le produit de pulvérisation puisse être pulvérisé presque sans résidus :

pour les travaux de pulvérisation auprès d'objets disposés à plat

vers l'avant dans le sens de la buse

pour les travaux de pulvérisation au-dessus de la tête

vers l'arrière dans le sens de la poignée

• Remplissez le récipient du produit de pulvérisation et vissez le récipient fermement sur le pistolet-pulvérisateur.

Mise en service

Tenez compte de la tension du réseau ! La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l'outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également être mis en service sous 220 V. Veillez à ce que l'outil électroportatif ne puisse pas aspirer d'encrassements ou des vapeurs de solvants pendant la mise en service.

Mise en fonctionnement

• Branchez la fiche dans la prise.
• Prenez l'outil électroportatif en main et dirigez-le vers la surface à pulvériser.

L'outil électroportatif dispose d'un interrupteur à deux étapes 16. Dans la première étape, la turbine démarre. Dans la deuxième étape, le produit de pulvérisation est transporté.

• Appuyez sur l'interrupteur 16 jusqu'à ce que le produit de pulvérisation sorte.

Arrêt

• Relâchez l'interrupteur 16.
• Retirez la fiche de la prise de courant.

Instructions d'utilisation

Pulvérisation (voir figures C-D)

Note : Tenez compte de la direction du vent si vous utilisez l'outil électroportatif à l'extérieur.

• Effectuez d'abord une pulvérisation d'essai et réglez la diffusion et la quantité du produit de pulvérisation conformément au produit de pulvérisation. (pour les réglages, voir les chapitres suivants) Tenez impérativement le pistolet-pulvérisateur à une distance régulière de 5 - 15 cm verticalement par rapport à l'objet à pulvériser.
• Commencez le processus de pulvérisation à l'extérieur de la surface à pulvériser.
• En fonction du réglage de la diffusion, faites passer le pistolet-pulvérisateur régulièrement de la gauche vers la droite ou du haut vers le bas.

On obtient une surface régulière si les bandes se chevauchent de 4 - 5 cm

• Évitez les interruptions sur la surface à pulvériser.

Un guidage régulier du pistolet-pulvérisateur résulte en une qualité de surface uniforme.

Une distance et un angle de pulvérisation irréguliers entraînent une formation élevée de brouillards de peinture et ainsi une surface non uniforme.

• Terminez le processus de pulvérisation en dehors de la surface à pulvériser.

Ne videz jamais complètement le récipient du produit de pulvérisation. Si le tuyau de montée ne se trouve plus dans le produit de pulvérisation, le brouillard de peinture est interrompu, ce qui entraîne une surface non uniforme.

Si le produit de pulvérisation se dépose auprès de la buse et du clapet à air, nettoyez les deux éléments au moyen du diluant utilisé.

Note : Ne placez l'outil électroportatif que sur une surface plane et propre pour qu'il ne puisse pas se renverser.

Réglage de la diffusion (voir figure E)

N'actionnez jamais l'interrupteur 16 pendant que vous réglez le clapet à air 13.

• Desserrez l'écrou-raccord 14.
• Tournez le clapet à air 13 dans la position souhaitée.
• Resserrez l'écrou-raccord.

Clapet

à air

Jet

Utilisation

A

jet plat vertical pour sens de travail horizontal

B

jet plat horizontal pour sens de travail vertical

C

jet rond pour angles, bords et endroits d'accès difficile

Réglage de la quantité du produit de pulvérisation (voir figure F)

• Tournez la molette de réglage 15 pour régler la quantité souhaitée du produit de pulvérisation :
• : quantité minimale du produit de pulvérisation,
• : quantité maximale du produit de pulvérisation.

Quantité du produit de pulvérisation Réglage

Trop de produit de pulvérisation sur la surface à pulvériser :

Il faut réduire la quantité de produit de pulvérisation.

• Tournez la molette 15 dans le sens -

Pas assez de produit de pulvérisation sur la surface à pulvériser :

Il faut augmenter la quantité de produit de pulvérisation.

Tournez la molette 15 dans le sens +

Entretien et service après-vente

Nettoyage et entretien

Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant. Ne plongez jamais l'unité électrique dans le détergent ou l'eau. Nettoyez le carter à l'aide d'un torchon humide.

Nettoyage (voir figures H-1)

Un nettoyage soigné est indispensable pour un fonctionnement impeccable du pistolet-pulvérisateur. Dans le cas de nettoyage non effectué ou non conforme, aucune garantie n'est assumée.

Nettoyez toujours le pistolet-pulvérisateur et le récipient du produit de pulvérisation avec le diluant correspondant (solvant ou eau) pour le produit de pulvérisation utilisé.

Ne nettoyez jamais les alésages des buses et d'air du pistolet-pulvérisateur avec des objets métalliques aigus.

Ne remettez pas le produit de pulvérisation dilué dans le produit de pulvérisation original pour le stockage.

Nettoyez très soigneusement le pistolet-pulvérisateur si vous avez utilisé des produits de pulvérisation nocifs pour la santé.

• Retirez la fiche du secteur et appuyez sur l'interrupteur 16 afin que le produit de pulvérisation puisse refluer dans le récipient.
• Retirez l'unité électrique. (voir page 32)
• Dévissez le bénépant 11 et purgez le produit de pulvérisation restant.
• Remplissez le diluant (solvant ou eau) dans le récipient et revissez-le sur le pistolet-pulvérisateur.
• Secouez plusieurs fois le pistolet-pulvérisateur. Raccordez le pistolet-pulvérisateur à nouveau à l'unité électrique. (voir page 32)
• Introduisez la fiche du secteur dans la prise, appuyez sur l'interrupteur et pulvérisez le diluant dans un pot de matériel vide.
• Répétez l'opération jusqu'à ce que du diluant clair sorte du pistolet-pulvérisateur.
• Retirez la fiche du secteur et enlevez l'unité électrique.
• Videz complètement le récipient 11.
• Contrôlez si le tuyau de montée avec le joint de récipient 10 est exempt de produit de pulvérisation et sans dommages.
• Nettoyez l'extérieur du récipient et du pistolet-pulvérisateur au moyen d'un chiffon humidifié avec du diluant.
• Dévissez l'écrou-raccord 14 et le clapet à air 13.
• Nettoyez la buse 20 et l'aiguille de la buse avec du diluant.

De temps en temps, il est en outre nécessaire de nettoyer le joint de la buse 21.

• Retirez la buse 20 et le joint de la buse 21. Le cas échéant, utilisez un objet aigu parce que le joint de la buse repose fermement sur le pistolet-pulvérisateur.
• Nettoyez le joint de la buse avec du diluant.
• Remettez le joint de la buse dans le pistolet-pulvérisateur. Assurez-vous que la rainure est tournée à l'opposé du pistolet-pulvérisateur.
• Enforcez la buse sur le corps du pistolet-pulvérisateur et tournez-la dans la bonne position. Montez la clapet à air 13 sur la buse et serrez-le à l'aide de l'écrou-raccord 14.

Nettoyez le tuyau d'aération (voir figure G).

Si le tuyau d'aération 17 est encrassé par le produit de pulvérisation, il doit être nettoyé.

• Retirez le couvercle d'aération 12.
• Retirez le tuyau d'aération 17.
• Desserrez la soupape d'aération 18.
• Enlevez la membrane 19.
• Nettoyez le tuyau d'aération, la soupape d'aération et la membrane avec le diluant correspondant.
• Une fois le nettoyage terminé, remettez d'abord la membrane en place. Veillez à ce que le mandrin le plus long soit orienté vers le haut.
• Resserrez la soupape d'aération.
• Placez ensuite le tuyau d'aération d'abord sur la soupape, puis sur le pistolet-pulvérisateur.
• Remettez en place le couvercle.

Remplacement du filtre à air (voir figure L).

Remarque : Ne faites jamais fonctionner l'outil électroportatif sans filtre à air. Sans filtre à air, des encrassements peuvent être aspirés, ce qui peut entraver le bon fonctionnement de l'outil électroportatif.

Si le filtre à air est encrassé, il doit être remplacé.

• Desserrez la vis 7.
• Retirez le couvercle du filtre à air 3.
• Remplacez les filtres à air.
• Fermez le couvercle du filtre à air et resserrez la vis.

Élimination du produit

Les diluants et restes du produit de pulvérisation doivent être éliminés en respectant les directives relatives à la protection de l'environnement. Respectez les consignes d'élimination indiquées par le fabricant et les prescriptions locales concernant l'élimination de déchets spéciaux.

Les produits chimiques polluants ne doivent pas pénétrer dans la terre, les nappes phréatiques ou les cours d'eau. Ne jetez jamais des produits chimiques polluants dans les canalisations !

Entretien

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci avait un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage Bosch.

Pour toute demande de renseignements ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'outil électroportatif indiqué sur la plaque signalétique.

Guide de dépannage

Problème	Cause	Remède
Le produit de pulvérisa-tion ne recouvre pas correctement	La quantité de produit de pulvératisation est trop BASSE	Tournier la molette 15 dans le sens +
	La distance vers la surface à pulvériser est trop grande	Diminuer la distance
	Pas assez de produit de pulvératisation sur la surface à pulvériser, la surface a été pulvérisée trop rarement.	Pulvériser plus souvent la sur-face
	Le produit de pulvératisation est trop visqueux	Diluer à nouveau le produit de pulvératisation de 10 % et effec-tuer une pulvératisation d'essai
La produit de pulvérisa-tion s'écoule après l'ap-lication	Trop de produit de pulvératisation appli-qué	Tournier la molette 15 dans le sens -
	La distance vers la surface à pulvériser est trop petite	Augmenter la distance
	Le produit de pulvérisation est trop li-quate	Ajouter du produit de pulvéri-sation original
	Le même endroit a été trop souvent pulvérisé	Enlever la peinture et pulvéri-ser moins souvent lors du deuxieme essai
Pulvératisation trop grosse	Quantité de produit de pulvératisation trop haute	Tournier la molette 15 dans le sens -
	La buse 20 est encrassée	Nettoyer la buse
	Pression trop BASSE dans le récipient 11	Visser le récipient du produit de pulvérisation correctement sur le pistolet-pulvérisateur
	Le produit de pulvérisation est trop visqueux	Diluer à nouveau le produit de pulvérisation de 10 % et effec-tuer une pulvérisation d'essai
	Le filtré à air est fortement encrassé	Remplacement du filtré à air
Le brouillard de peintu-re est trop fort	Trop de produit de pulvératisation appli-qué	Tournier la molette 15 dans le sens -
	La distance vers la surface à pulvériser est trop grande	Diminuer la distance
Le jet produit des pulsations	Pas assez de produit de pulvératisation dans le récipient	Rajouter le produit de pulvéri-sation
	L'alésage de ventilation du tuyau de montée 10 est obturé	Nettoyer le tuyau de montée et l'alésage
	Le filtré à air est fortement encrassé	Remplacement du filtré à air
	Le produit de pulvérisation est trop visqueux	Diluer à nouveau le produit de pulvérisation de 10 % et effec-tuer une pulvérisation d'essai

Problème	Cause	Remède
Le produit de pulvérisation continue à couler auprès de la buse	Dépôt de produit de pulvérisation auprès de la buse 20 et du clapet à air 13	Nettoyer la buse et le clapet à air
	La buse 20 est usée	Remplacer la buse
	La buse 20 est desserrée	Serrer 14 l'écrou-raccord
Aucun produit de pulvérisation ne sort de la buse	La buse 20 est bouchée	Nettoyer la buse
	Le tuyau de montée 10 est bouché	Nettoyer le tuyau de montée
	L'alésage de ventilation du tuyau de montée 10 est obturé	Nettoyer le tuyau de montée et l'alésage
	Le tuyau de montée 10 est desserré	Serrer le tuyau de montée
	Aucune pression dans le écipient 11	Visser le écipient du produit de pulvérisation correctement sur le pistolet-pulvérisateur
	Le produit de pulvérisation est trop visqueux	Diluer à nouveau le produit de pulvérisation de 10 % et effec-tuer une pulvérisation d'essai

Service après-vente et assistance des clients

Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et leurs accessoires.

France

Robert Bosch (France) S.A.S. Service Après-Vente Électroportatif 126, rue de Stalingrad 93705 DRANCY Cedex Tél. : [phone] Fax : [phone] E-mail : [e-mail] N° Vert : [phone] www.bosch.fr

Belgique, Luxembourg

Tél. : [phone]

Fax : [phone]

E-mail : [e-mail]

Suisse

Tél. : [phone]

Fax : [phone]

Élimination des déchets

Le pistolet-pulvérisateur, l'unité électrique ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Nos pièces plastiques ont été marquées en vue d'un recyclage sélectif des différents matériaux.

Seulement pour les pays de l'Union

Européenne :

Ne jetez pas votre appareil électroportatif avec les ordures ménagères !

Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques

et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.

Avertissements de danger généraux pour outils électriques

AVERTISSEMENT

Un usage répété peut provoquer une usure, avec et sans entretien.

• Avant chaque opération de nettoyage, il faut d'abord l'extraire et le déconnecter de l'alimentation qui est fournie avec l'extraction.

Exigences relatives au matériau de remplissage

Il faut les remplir avec le matériau de remplissage approprié et résistant. Dans les cas où l'on utilise des matériaux résistants, tous ceux qui fabriquent le matériau de remplissage peuvent être endommagés.
