NAUDOJIMO INSTRUKCIJA 1340 AA SKIL

ES atitikties deklaracija Stalinis pjūklas Gaminio numeris Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma:

• Šį įrankį numatyta naudoti kaip stacionarias stakles, skirtas pjaustyti medieną skersai ir išilgai tiesiais bei įstrižais kampais (galima pjauti horizontaliais nuožambiais, -60°- +60° kampais ir vertikaliais įstrižais, -2°- +47° kampais)

• Perskaitykite ir išsaugokite šią naudojimo instrukciją

• Šis įrankis neskirtas profesionaliam naudojimui

• Tikrinkite, ar pakuotėje yra visos dalys, vaizduojamos

• Prietaisą naudokite tik tinkamai ir iki galo jį surinkę (turėkite omenyje, kad bendrovė Skil negali prisiimti atsakomybės už sugadintą prietaisą ar asmens sužeidimus, kilusius netinkamai surinkus prietaisą) TECHNINIAI DUOMENYS

A Stalviršis B Skiriamasis pleištas C Apsauginis gaubtas D Įstatoma plokštelė E Pjūklastalio matuoklis F Pjūklastalio matuoklio lizdas G Lygiagretusis kreiptuvas H Pagalbinis kreiptuvas / ruošinio atrama J Tvirtinimo svirtis K Lygiagrečiojo kreiptuvo atstumo žymeklis L Bėgelio ksavimo svirtis M Bėgelio pavaros rankena N Stūmimo strypas P Stūmimo strypų dėklas Q Įstrižo kampo rodiklis

• Neutilizējiet elektroinstrumentus, akumulatorus, piederumus un iepakojumu kopā ar sadzīves atkritumiem (attiecas tikai uz ES dalībvalstīm) saskaņā218 b) Venkite kūno kontakto su įžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai, viryklės ar šaldytuvai. Egzistuoja padidinta elektros smūgio rizika, jei Jūsų kūnas bus įžemintas. c) Saugokite prietaisą nuo lietaus ir drėgmės. Jei vanduo patenka į elektrinį prietaisą, padidėja elektros smūgio rizika. d) Nenaudokite maitinimo laido ne pagal paskirtį, t. y. neneškite prietaiso paėmę už laido, nekabinkite prietaiso už laido, netraukite už jo, norėdami išjungti kištuką iš rozetės. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. e) Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginimo kabelius, kurie tinka lauko darbams. Naudojant lauko darbams pritaikytus ilginimo kabelius, sumažinamas elektros smūgio pavojus. f) Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite įžeminimo grandinės pertraukiklį. Naudojant įžeminimo grandinės pertraukiklį, sumažėja elektros smūgio pavojus.

a) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali tapti rimtų sužalojimų priežastimi. b) Naudokite asmenines apsaugos priemones ir visuomet užsidėkite apsauginius akinius. Naudojant asmenines apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas dirbant su tam tikros rūšies įrankiais, sumažėja rizika susižeisti. c) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas. d) Prieš įjungdami prietaisą pašalinkite reguliavimo įrankius arba veržlių raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi. e) Nepervertinkite savo galimybių. Dirbdami atsistokite patikimai ir visada išlaikykite pusiausvyrą. Patikima stovėsena ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose. f) Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys. g) Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar teisingai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis. h) Dažnai naudodami įrankį ir gerai su juo susipažinę pernelyg neatsipalaiduokite ir nepradėkite nepaisyti R Fiksavimo svirtis įstrižojo pjūvio kampui vertikalioje plokštumoje užksuoti S Aukščio reguliavimo ratas T Įjungimo/išjungimo jungiklis U Kojų sulankstymo rankenėlė V Reguliuojamasis pagrindas W Matuoklio dėklas X Kablys laidui laikyti Y Dulkių išmetimo atvamzdis Z Dujų deektorius AA Dujų deektoriaus dėklas AB Rankena, skirta įrankiui nešti AC Veržliarakčiai AD Apsauginio gaubto dėklas AE Dulkių nusiurbimo atvamzdį AF Šešiabriaunis raktas AG Atraminis anšas AH Fiksavimo rankenėlė įstrižojo pjūvio kampui horizontalioje plokštumoje užksuoti AI Nuožambaus kampo rodiklis AJ Įstrižų kampų reguliavimo varžtas (dešinėje) AK Įstrižų kampų reguliavimo varžtas (kairėje) AL Flanšas AM Disko veržlė AN Skiriamojo pleišto ksavimo svirtis AO Atleidimo rankenėlė (įstrižojo pjūvio kampams vertikalioje plokštumoje ) AP Sparnuotoji veržlė AQ Reguliavimo varžtas SAUGA

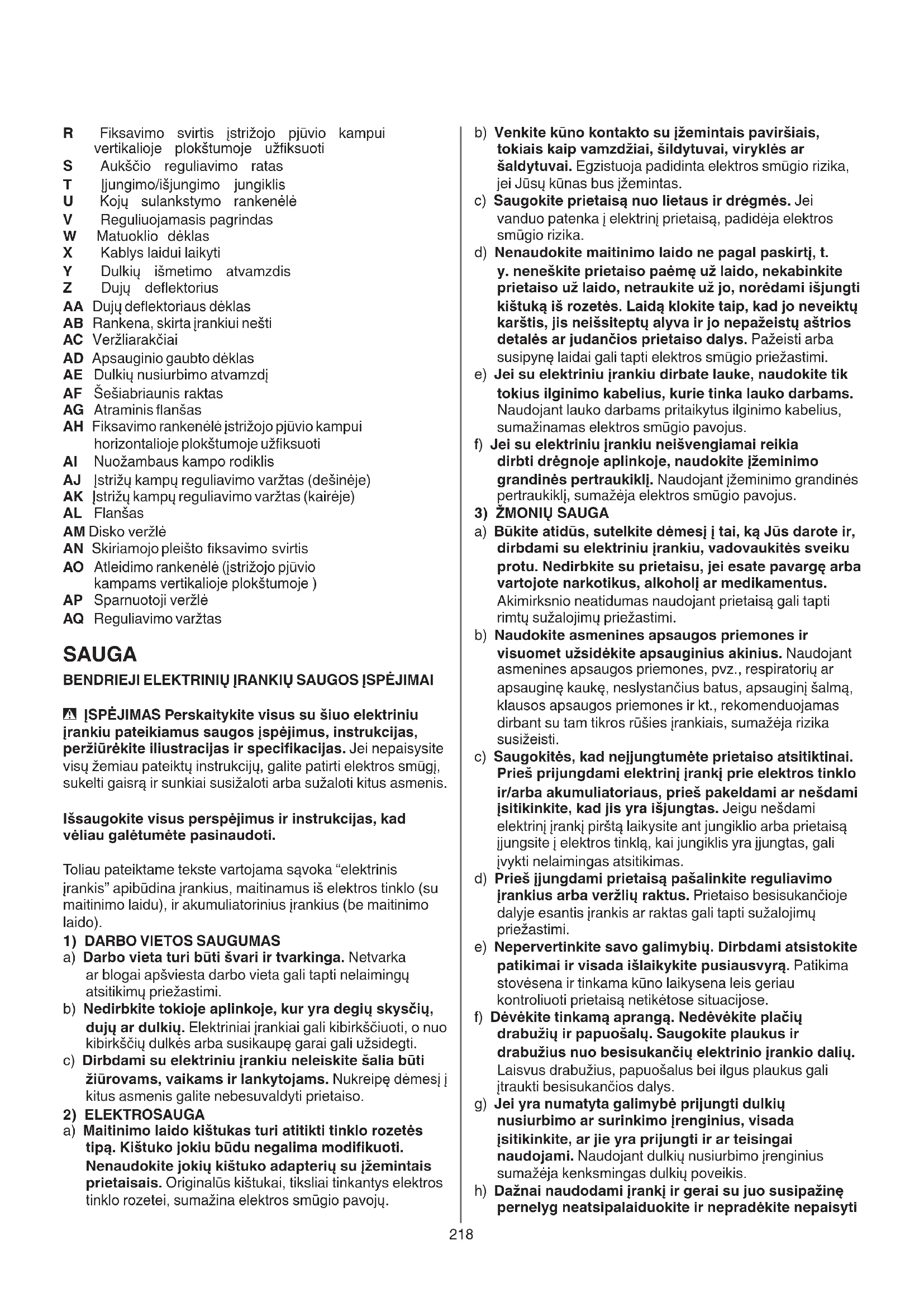

BENDRIEJI ELEKTRINIŲ ĮRANKIŲ SAUGOS ĮSPĖJIMAI

- ĮSPĖJIMAS Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir specikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite visus perspėjimus ir instrukcijas, kad vėliau galėtumėte pasinaudoti. Toliau pateiktame tekste vartojama sąvoka “elektrinis įrankis” apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

1) DARBO VIETOS SAUGUMAS

a) Darbo vieta turi būti švari ir tvarkinga. Netvarka ar blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. b) Nedirbkite tokioje aplinkoje, kur yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. c) Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

a) Maitinimo laido kištukas turi atitikti tinklo rozetės tipą. Kištuko jokiu būdu negalima modikuoti. Nenaudokite jokių kištuko adapterių su įžemintais prietaisais. Originalūs kištukai, tiksliai tinkantys elektros tinklo rozetei, sumažina elektros smūgio pavojų.219 arba ruošiniu. Pjūklo diskui netyčia prisilietus prie šių objektų, gali kilti pavojus.

• Sureguliuokite skiriamąjį pleištą, kaip aprašyta šioje instrukcijoje. Dėl netinkamai parinkto tarpelio padėties ir išlygiavimo skiriamasis pleištas gali neefektyviai mažinti atatrankos tikimybę.

• Kad skiriamasis pleištas atliktų savo funkciją, jis turi užsiksuoti su ruošiniu. Skiriamasis pleištas neatlieka savo funkcijos veiksmingai, kai pjaunami ruošiniai per yra trumpi, kad galėtų užsiksuoti su skiriamuoju pleištu. Tokiomis sąlygomis skiriamasis pleištas nepadeda išvengti atatrankos.

• Su skiriamuoju pleištu naudokite tinkamą pjūklo diską. Kad skiriamasis pleištas veiktų tinkamai, pjūklo disko skersmuo turi atitikti naudojamą skiriamąjį pleištą, pjūklo disko storis turi būti mažesnis už skiriamojo pleišto storį, o pjūklo disko pjovimo plotis turi būti didesnis nei skiriamojo pleišto storis.

PAVOJUS! Niekada nekiškite pirštų ar rankų prie pat pjūklo disko ar pjūvio linijos. Dėl akimirkos neatidumo arba klaidos ranka gali nuslysti pjūklo disko link; dėl to kyla pavojus sunkiai susižeisti.

• Slinkite ruošinį prie pjūklo disko ar pjoviklio tik prieš sukimosi kryptį. Slenkant ruošinį ta pačia kryptimi, kuria pjūklo diskas sukasi virš stalo, ruošinys ir jūsų ranka gali būti įtraukti į pjūklo diską.

• Niekada nenaudokite pjūklastalio matuoklio ruošiniui slinkti atlikdami išilginį pjūvį, taip pat nenaudokite lygiagrečiojo kreiptuvo kaip išilginės atramos, kai darote skersinius pjūvius naudodami pjūklastalio matuoklį. Tuo pačiu metu kreipiant ruošinį su lygiagrečiuoju kreiptuvu ir pjūklastalio matuokliu padidėja pjūklo disko strigimo ir atatrankos tikimybė.

• Atlikdami išilginį pjūvį visada ruošinį tarp kreiptuvo ir pjūklo disko slinkite reikiama jėga. Jei atstumas tarp kreiptuvo ir pjūklo disko yra mažesnis nei 150 mm, naudokite stūmimo strypą, o kai atstumas mažesnis nei 50 mm, naudokite stūmimo tašą. Pagalbinės darbo priemonės padės išlaikyti ranką saugiu atstumu nuo pjūklo disko.

• Naudokite tik gamintojo pateiktą arba pagal instrukcijas pagamintą stūmimo strypą. Šis stūmimo strypas užtikrina, kad ranka būtų pakankamu atstumu nuo pjūklo disko.

• Niekada nenaudokite pažeisto ar įpjauto stūmimo strypo. Pažeistas stūmimo strypas gali nulūžti, ir tada prie pjūklo disko nuslys ranka.

• Nedirbkite be pagalbinių priemonių. Ruošiniui padėti į vietą ir valdyti visada naudokite lygiagretųjį kreiptuvą arba pjūklastalio matuoklį. „Be pagalbinių priemonių“ reiškia, kad ruošinys laikomas arba valdomas rankomis, o ne lygiagrečiuoju kreiptuvu ar pjūklastalio matuokliu. Pjaunant be pagalbinių priemonių gali atsirasti nuokrypių, strigti diskas ir įvykti atatranka.

• Niekada nekiškite rankų prie ar virš besisukančio pjūklo disko. Mėginant pasiekti ruošinį, kyla pavojus atsitiktinai prisiliesti prie besisukančio pjūklo disko.

• Ilgus ir (arba) plačius ruošinius gale ir (arba) pjovimo stalo šonuose paremkite taip, kad jų padėtis išliktų horizontali. Ilgi ir (arba) platūs ruošiniai pjovimo stalo krašte gali pasisukti; dėl to gali būti nesuvaldytas įrankis, gali įstrigti pjūklo diskas ir įvykti atatranka.

• Ruošinį paduokite tolygiai. Ruošinio nelenkite ir neperkreipkite. Jeigu pjovimo diskas stringa, įrankio saugos principų. Neatidus veiksmas gali sukelti sunkią traumą per sekundės dalį.

4) RŪPESTINGA ELEKTRINIŲ ĮRANKIŲ PRIEŽIŪRA IR

NAUDOJIMAS a) Neperkraukite prietaiso. Naudokite Jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. b) Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. c) Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių, jeigu jis išimamas. Ši saugumo priemonė apsaugos jus nuo netikėto prietaiso įsijungimo. d) Nenaudojamą prietaisą sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. e) Prižiūrėkite elektrinį įrankį ir priedus. Tikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų prietaiso veikimą. Prieš vėl naudojant prietaisą pažeistos prietaiso dalys turi būti suremontuotos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. g) Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje. Taip pat atsižvelkite į darbo sąlygas bei atliekamo darbo pobūdį. Naudojant elektrinius įrankius ne pagal jų paskirtį galima sukelti pavojingas situacijas. h) Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

a) Prietaisą turi remontuoti tik kvalikuotas specialistas ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog prietaisas išliks saugus.

• Pasirūpinkite, kad būtų sumontuoti apsaugos įtaisai. Apsaugos įtaisai turi būti veikiantys ir tinkamai pritvirtinti. Atlaisvintą, sugadintą ar netinkamai veikiantį apsaugos įtaisą reikia pataisyti arba pakeisti.

• Visiems pjovimo darbams visada naudokite pjūklo disko apsaugos įtaisą ir skiriamąjį pleištą. Atliekant pjovimo darbus, kurių metu pjūklo diskas visiškai perpjauna ruošinį, gaubtas ir kiti saugos įtaisai padeda sumažinti sužeidimų riziką.

• Baigę darbą (pvz., padarę išdrožas), kurio metu reikia nuimti gaubtą ir skiriamąjį pleištą, nedelsdami vėl sumontuokite apsauginę sistemą. Gaubtas ir skiriamasis pleištas padeda sumažinti sužeidimų riziką.

• Prieš įjungdami jungiklį įsitikinkite, kad pjūklo diskas nesiliečia su gaubtu, skiriamuoju pleištu220

• Jeigu vėl norite įjungti pjūklą, kurio diskas yra ruošinyje, pjūklo diską centruokite pjūvio plyšyje taip, kad pjūklo disko dantys nekabintų ruošinio. Jeigu pjūklo diskas stringa, iš naujo paleidžiamas pjūklas gali pakelti ruošinį ir sukelti atatranką.

• Pasirūpinkite, kad pjūklo diskai būtų švarūs, aštrūs ir jų pakaktų. Niekada nenaudokite pjūklo diskų, kurie yra deformuoti arba su įtrūkusiais ar išlaužytais dantimis. Naudojant aštrius ir tinkamai nustatytus pjūklo diskus labai sumažėja strigimo, blokavimo ir atatrankos tikimybė.

ĮSPĖJIMAI EKSPLOATUOJANT STALINĮ PJŪKLĄ

• Prieš išimdami įstatomą plokštelę, keisdami pjūklo diską, nustatydami skiriamąjį pleištą ar pjūklo disko apsauginį gaubtą, taip pat palikdami įrenginį be priežiūros, stalinį pjūklą išjunkite ir atjunkite nuo elektros tinklo. Šios atsargumo priemonės padės išvengti nelaimingų atsitikimų.

• Niekada nepalikite veikiančio stalinio pjūklo be priežiūros. Jį išjunkite ir prižiūrėkite tol, kol jis visiškai sustos. Be priežiūros veikiantis pjūklas yra nekontroliuojamo pavojaus šaltinis.

• Stalinį pjūklą statykite gerai apšviestoje ir lygioje vietoje, kurioje galėtumėte dirbti stovėdami saugiai ir stabiliai. Jis turi būti pastatytas vietoje, kurioje pakanka erdvės dirbti su dideliais ruošiniais. Netvarkingose, neapšviestose darbo zonose ir esant nelygioms, slidžioms grindims gali įvykti nelaimingi atsitikimai.

• Reguliariai šalinkite pjuvenas iš po pjovimo stalo ir (arba) iš dulkių nusiurbimo įrenginio. Susikaupusios medienos pjuvenos yra degios ir gali užsidegti savaime.

• Stalinį pjūklą užksuokite. Tinkamai neužksuotas stalinis pjūklas gali judėti arba verstis.

• Prieš stalinį pjūklą įjungdami, pašalinkite nuo jo įrankius, medienos drožles ir kt. Bet kokie dėmesį atitraukiantys ar galintys įstrigti objektai gali būti pavojingi.

• Visada naudokite tinkamo dydžio pjovimo diskus su tinkama tvirtinimo skyle (rombo formos arba apvalia). Pjūklo diskai, neatitinkantys pjūklo užspaudimo elementų pjūkle, suksis netolygiai, todėl gali nepavykti suvaldyti įrankio.

• Niekada nenaudokite pažeistų arba netinkamų pjūklo disko montavimo priemonių, tokių kaip jungės, žiediniai tarpikliai, varžtai ar veržlės. Šios pjūklo disko montavimo priemonės buvo sukurtos specialiai jūsų pjūklui, kad jo eksploatacija būtų saugi, o našumas – optimalus.

• Ant stalinio pjūklo niekada nelipkite ir nenaudokite jo vietoj taburetės. Įrankiui virstant arba atsitiktinai prisilietus prie pjovimo įrankio kyla pavojus sunkiai susižeisti.

• Įsitikinkite, kad pjūklo diskas yra sumontuotas taip, kad suktųsi tinkama kryptimi. Su staliniu pjūklu nenaudokite šlifavimo diskų arba vielinių šepečių. Netinkamai sumontavus pjūklo diską arba naudojant nerekomenduojamus priedus, kyla pavojus sunkiai susižeisti.

PAPILDOMOS DARBO SAUGOS INSTRUKCIJOS

• Įeinančios srovės sukelia trumpus įtampos kritimus; netinkamos elektos energijos tiekimo sąlygos gali turėti įtakos jūsų įrangai (jei sistemos srovės tiekimo suminė varža yra mažesnė kaip 0,313 omai, gali atsirasti trukdžiai); jei reikia išsamesnio paaiškinimo, kreipkitės į savo vietinę elektros energijos tiekimo įstaigą nedelsdami išjunkite elektrinį įrankį, iš elektros lizdo ištraukite maitinimo laido kištuką ir pašalinkite strigimo priežastį. Pjūklo diskui stringant ruošinyje, gali įvykti atatranka ar užsiblokuoti variklis.

• Nupjautos medžiagos nešalinkite, kol pjūklo diskas sukasi. Nupjauta medžiaga gali įstrigti tarp pjūklo disko ir kreiptuvo arba pjūklo disko apsauginiame gaubte; bandydami ją išimti, pirštais galite prisiliesti prie paliesti pjūklo disko. Pjūklą išjunkite, palaukite, kol pjūklo diskas visiškai sustos, ir tik tada išimkite medžiagą.

• Išilgai pjaudami plonesnius kaip 2 mm ruošinius naudokite papildomą kreiptuvą, kuris liečiasi su stalo paviršiumi. Ploni ruošiniai gali įstrigti po lygiagrečiuoju kreiptuvu ir sukelti atatranką.

ATATRANKA – PRIEŽASTYS IR ATITINKAMOS SAUGOS

NUORODOS Atatranka yra staigi ruošinio reakcija į pjūklo disko užsikabinimą, įstrigimą arba ruošinio įpjovimo linijos nuokrypį pjūklo disko atžvilgiu; ji gali atsirasti ir tada, kai ruošinio dalis prispaudžiama tarp pjūklo disko ir išilginės lygiagrečiojo kreiptuvo ar kito nejudančio objekto. Dažniausiai atatrankos atveju galinė pjūklo disko dalis užkabintą ruošinį pakelia nuo pjovimo stalo ir bloškia operatoriaus kryptimi. Atatranka atsiranda netinkamai ir (arba) netaisyklingai ar netinkamomis sąlygomis naudojant pjūklą; jos galima išvengti imantis tinkamų atsargumo priemonių, nurodytų toliau.

• Niekada nestovėkite vienoje linijoje su pjūklo disku. Visada stovėkite pasitraukę nuo pjovimo disko į tą šoną, kuriame yra kreiptuvas. Atatrankos momentu ruošinys gali būti dideliu greičiu metamas į žmones, esančius prieš pjūklo diską arba vienoje linijoje su juo.

• Niekada nekiškite rankų virš arba už pjūklo disko norėdami patraukti ar prilaikyti ruošinį. Kyla pavojus atsitiktinai prisiliesti prie pjūklo disko; taip pat dėl kilusios atatrankos į pjovimo diską gali būti įtraukti jūsų pirštai.

• Pjaunamo ruošinio niekada nelaikykite ir nespauskite prie besisukančio pjūklo disko. Pjaunamą ruošinį spaudžiant prie pjūklo disko, šis gali pradėti strigti ir gali įvykti atatranka.

• Kreiptuvą nustatykite lygiagrečiai su pjūklo disku. Nesulygiuotas kreiptuvas spaudžia ruošinį prie pjūklo disko, todėl gali įvykti atatranka.

• Jei ruošinys turi būti pjaunamas, bet neperpjaunamas, pvz., daromos įpjovos, ruošiniui valdyti stalo ir kreiptuvo atžvilgiu naudokite plunksninių ruošinio spaustukų bloką. Plunksninių ruošinio spaustukų blokas padeda suvaldyti ruošinį atatrankos atveju.

• Dideles plokštes paremkite, kad, pjūklo diskui įstrigus, sumažėtų atatrankos tikimybė. Didelės plokštės dėl savo svorio gali išlinkti. Turi būti paremtos visos už stalo paviršiaus išsikišusios plokštės dalys.

• Būkite ypač atsargūs pjaudami ruošinius, kurie yra perkreipti, turi mazgų arba neturi tiesios briaunos, kuri galėtų priglusti prie pjūklastalio matuoklio arba būti stumiama išilgai kreiptuvo. Deformuotas, mazgų turintis ar kreivas ruošinys yra nestabilus, todėl pjūvio plyšys nesutampa su pjūklo disku, diskas stringa ir įvyksta atatranka.

• Niekada nepjaukite kelių vienas ant kito ar vienas šalia kito sukrautų ruošinių. Pjūklo diskas gali kabinti vieną ar kelias tokio ryšulio dalis ir sukelti atatranką.221

• Neleidžiama naudoti diskų iš aukštai legiruoto greitapjovio plieno (HSS)

• Nenaudokite įtrūkusių, sulenktų ar atšipusių pjūklelių

• Naudokite tik tokias pjūklo diskus, kurių angos spindulys atitinka staklių veleno spindulį; niekada nenaudokite reduktorių ar adapterių pjūklo diskams su didesne anga pritaikyti

• Papildomą įrangą saugokite nuo smūgių, sutrenkimų bei riebalų poveikio EKSPLOATACIJA

• Nespauskite įrankio (kad neperkaistų pjūklo dantys ir, pjaustant plastiką, pastarasis nesilydytų, spauskite lengvai ir nuolat)

• Niekada nekiškite rankų virš arba už pjūklo disko norėdami patraukti ar prilaikyti ruošinį arba pašalinti nupjautą medžiagą

• Dirbdami venkite nepatogios stovėsenos ir rankų padėties. Dėl staigus slystelėjimo pirštai ar ranka gali pasislinkti pjūklo disko link ar kito pjovimo įrankio.

• Jei pjūklo diskas užstrigo, iš karto išjunkite stakles ir ištraukite iš lizdo kištuką; tik tada atlaisvinkite ruošinį, į kurį įstrigo diskas - Patikrinkite, ar pjūklo diskas yra lygiagretus su stalo plyšiais ar grioveliais ir ar skiriamasis pleištas tinkamai sulygiuotas su pjūklo disku - Patikrinkite, ar lygiagretusis kreiptuvas yra lygiagretus su pjūklo disku

• Jeigu pjūklas užsiblokavo arba pajutote, kad prietaisas veikia ne taip, kaip visada, arba girdisi nebūdingi garsai, tuojau pat jį išjunkite ir ištraukite kištuką iš elektros tinklo lizdo

• Jei dirbant bus pažeistas ar nutrauktas kabelis, būtina neliečiant kabelio tuojau pat ištraukti kištuką iš elektros tinklo lizdo

• Niekada nenaudokite įrankio, jei laidas pažeistas; jį reikia pakeisti specialiu laidu remonto įmonėje. PO EKSPLOATACIJOS

• Išjungę prietaisą, besisukančių darbo įrankių nestabdykite šoniniu prispaudimu

• Nupjautas dalis ar nuopjovas nuo ruošinio pašalinkite tik tada, kai visos judančios pjūklo dalys visiškai sustoja

• Darbo metu pjūklo diskas labai įkaista; nelieskite jo rankomis, kol neatauš

• Laikykite prietaisą patalpoje, sausoje ir rakinamoje, vaikams neprieinamoje vietoje ANT PRIETAISO ESANČIŲ SIMBOLIŲ REIKŠMĖS

Prieš naudodami įrankį perskaitykite instrukcijų vadovą

Užsidėkite apsauginius akinius ir klausos apsaugos priemones

Nemeskite elektrinių įrankių ir baterijos į buitinių atliekų konteinerius NAUDOJIMAS

• Paruošimas - Nuimkite laidų dirželius - Atleiskite ksavimo svirtį įstrižojo pjūvio kampui vertikalioje plokštumoje užksuoti ir nuimkite putų polistirolo bloką

! Prieš nuimdami putų polistirolo bloką, nekelkite pjūklo disko, nes gali sugesti įrankis - Atlenkite pagrindą paspausdami rankenėlę U (4x)

- Padėkite stalinį pjūklą ant plokščio lygaus paviršiaus ir įsitikinkite, kad jis stovi stabiliai

• Visada patikrinkite, ar elektros tinklo įtampa sutampa su įtampos dydžiu, nurodytu prietaiso vardinėje lentelėje

• Prieš reguliuojant prietaisą arba keičiant darbo įrankius, ištraukite kištuką iš el. tinklo lizdo

• Prieš transportuodami įrankį, būtinai iš elektros tinklo lizdo ištraukite maitinimo laido kištuką

• Šį prietaisą turėtų naudoti tik asmenys, kuriems 16 ir daugiau metų

• Šis prietaisas netinka pjovimui šlapiuoju būdu

• Šis prietaisas netinka metalo ruošiniams pjauti EKSPLOATACIJA LAUKE

• Jei su prietaisu dirbate lauke, jis turi būti prijungtas per nuotėkio srovės apsauginį išjungiklį (FI-), kurio suveikimo srovė yra ne didesnė, kaip 30 mA; naudokite tik lauko darbams skirtus prailginimo kabelius su hermetiškomis jungtimis PRIEŠ EKSPLOATACIJĄ

• Naudodami ilginamuosius kabelius atkreipkite dėmesį į tai, kad kabelis būtų iki galo išvyniotas ir būtų pritaikytas 16 A elektros srovei

• Užsidėkite apsauginius akinius, klausos apsaugos priemones, ir apsaugines pirštines

• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra švino, kai kurių medžių rūšių medienos, mineralų ir metalo dulkės gali būti kenksmingos (kontaktas su šiomis dulkėmis arba įkvėptos dulkės gali sukelti operatoriui arba šalia esantiems žmonėms alergines reakcijas ir/arba kvėpavimo sistemos susirgimus); mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti

• Kai kurių rūšių dulkės priskiriamos kancerogeninėms (pvz., ąžuolo arba buko medienos dulkės), ypač susimaišiusios su medienos taurinimui naudojamais priedais; mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti

• Vadovaukitės Jūsų šalyje taikomų direktyvų reikalavimais, skirtais medžiagoms, su kuriomis norite dirbti

• Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)

• Kiekvieną kartą prieš naudodami, stalinį pjūklą patikrinkite. Jei kurios nors pjūklo dalies trūksta, ji neveikia arba yra pažeista ar sugedusi, nedelsdami nutraukite naudojimą, kol ji bus suremontuota ar pakeista.

• Niekada nenaudokite staklių be įstatomos plokštelės; pakeiskite nusidėvėjusią ar pažeistą įstatomą plokštelę

• Prieš pradėdami pjauti pašalinkite visas pjūvio linijoje esančias kliūtis tiek ruošinio viršuje, tiek ir apačioje

• Saugokite, kad nepažeistumėte prietaiso į ruošinyje esančius varžtus, vinis ir pan; prieš pradėdami darbą juos pašalinkite PRIEDAI

• Nenaudokite abrazyvinių pjovimo diskų dirbdami su šiuo prietaisu

• SKIL gali garantuoti nepriekaištingą prietaiso veikimą tik tuo atveju, jei naudojama tinkama papildoma įranga ir priedai, kuriuos galite įsigyti įgaliotųjų SKIL atstovų parduotuvėse

• Naudodami kitur pagamintą papildomą įrangą vadovaukitės gamintojo pateiktais nurodymais

• Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudojimo instrukcijoje pateiktus duomenis ir yra patikrinti pagal EN 847-1 bei atitinkamai paženklinti

• Leidžiama naudoti tik tokius įrankius, kurių maksimalus leistinas apsisukimų skaičius yra ne mažesnis, nei maksimalus Jūsų prietaiso sūkių skaičius222

- Lygiagretusis kreiptuvas G nustatomas padėtyse 3 ! Įsitikinkite, kad kreipiamasis paviršius visada nukreiptas į pjūklo diską - Naudokite padėtį 1 kartu su balta skale - Jei norite užtikrinti maksimalų lygiagretumą, naudokite padėtį 2 kartu su juoda skale ! Norėdami nustatyti įstrižojo pjūvio kampą vertikalioje plokštumoje (kairėje pusėje), lygiagretųjį kreiptuvą naudokite tik priešingoje pusėje (padėtis 1 arba 2) - Naudokite padėtį 3, jei norite naudoti lygiagretųjį kreiptuvą kairėje disko pusėje - Atksuokite bėgelio ksavimo svirtį L - Bėgelio pavaros rankena M sureguliuokite lygiagretųjį kreiptuvą G norimu atstumu - Užksuokite bėgelio ksavimo svirtį L ! Prieš pradėdami pjauti įsitikinkite, kad lygiagretusis kreiptuvas yra gerai užksuotas

Pjaudami plonus ruošinius (18 mm ar mažiau) naudokite arti disko papildomą kreiptuvą H - Atksuokite bėgelio ksavimo svirtį L - Pastumkite lygiagretųjį kreiptuvą G prie pat disko (padėtis 1) - Apverskite papildomą kreiptuvą H ir užsiksuokite aukščiausioje padėtyje - Bėgelio pavaros rankena M sureguliuokite lygiagretųjį kreiptuvą G norimu atstumu - Užksuokite bėgelio ksavimo svirtį L

- Atksuokite bėgelio ksavimo svirtį L - Pastumkite lygiagretųjį kreiptuvą G už stalo krašto (naudokite padėtį 2) - Apverskite papildomą kreiptuvą H ir užsiksuokite žemiausioje padėtyje , kad galėtumėte jį naudoti kaip ruošinio atramą - Bėgelio pavaros rankena M sureguliuokite lygiagretųjį kreiptuvą G norimu atstumu - Užksuokite bėgelio ksavimo svirtį L

• Pjovimas išilgai (išilginis pjūvis) ! Įsitikinkite, kad lygiagretusis kreiptuvas yra užsiksuotas ! Naudodami lygiagretųjį kreiptuvą, nenaudokite įstrižojo pjūvio kampo horizontalioje plokštumoje matuoklio - Laikykite ruošinį abiem rankomis ir spauskite prie stalo

- Naudokite stūmimo strypą N, jei atstumas tarp kreiptuvo ir pjūklo disko yra mažesnis nei 150 mm

- Naudokite stūmimo tašą (nėra standartiniame komplekte), jei šis atstumas yra mažesnis nei 50 mm

- Pjaukite ruošinį tolygiai slinkdami jį į priekį - Pjaudami ilgas lentas ar dideles plokštes naudokite pagalbines darbo atramas, ant kurių būtų atremtas laisvasis galas

- Kai ruošinys yra išlenktas, jis dedamas įgaubta puse žemyn, kad nesvyruotų - Ruošinys tiesiu kraštu turi būti paguldytas palei lygiagretųjį kreiptuvą - Pjaudami plonus ruošinius (5 mm ar mažiau), naudokite papildomą kreiptuvą

- Pagrindą V galima reguliuoti, kaip parodyta, kad būtų užtikrintas didesnis stabilumas

• Montavimas - Sumontuokite pavaros rankenėlę M šešiabriauniu raktu

- Nuimkite įstatomąją plokštelę D, kaip parodyta

- Pakelkite pjūklo diską į aukščiausią padėtį, pagal laikrodžio rodyklę sukdami disko ratuką S - Nustatykite skiriamąjį pleištą B aukščiausioje padėtyje

- Sumontuokite įstatomąją plokštelę D ir ją užksuokite

- Sumontuokite apsauginį gaubtą C, kaip parodyta

įsitikinkite, kad vidurinė dalis yra lygiagreti su stalviršiu

- Patikrinkite, ar apsauginis gaubtas C tinkamai veikia; keičiant pjūklo aukščio ir įstrižojo pjūvio kampo vertikalioje plokštumoje nuostatas, jis turėtų tebesiliesti su stalviršiu - Kiekvieną kartą prieš naudodami patikrinkite, ar tinkamai uždarytas apsauginis gaubtas C ! nedirbkite su pjūklu, jei apsauginis gaubtas negali laisvai judėti ir akimirksniu užsidaryti - Sumontuokite lygiagretųjį kreiptuvą G, kaip parodyta

- Įsitikinkite, kad yra atlaisvintos ksavimo svirtys

• Dulkių ir skiedrų nuvalymas - dulkių nusiurbimo atvamzdį AE sumontuokite taip, kaip parodyta paveikslėlyje

- prijunkite dulkių siurblį - Arba pritvirtinkite dulkių deektorių Z, kad dulkės patektų į kibirą

• Darbo pagalbinės priemonės

- Kai kuriems pjovimo darbams reikės pagalbinių priemonių - Dirbdami su siaurais ruošiniais naudokite stūmimo tašą ruošiniui pristumti arti pjūklo disko

- Atlikdami bet kokius pjovimo darbus, kurių metu pjūklo diskas ne visiškai perpjauna ruošinį ir nėra galimybės naudoti apsauginio gaubto, naudokite plunksninių ruošinio spaustukų blokus

- Stūmimo tašų ir plunksninių ruošinio spaustukų blokų galima įsigyti specializuotose medienos apdirbimo reikmenų parduotuvėse

• Įstrižojo pjūvio kampų vertikalioje plokštumoje nustatymas

- Atleiskite ksavimo svirtį R įstrižojo pjūvio kampui vertikalioje plokštumoje užksuoti - Pasukite pjūklą, nustatydami pageidaujamą įstrižojo pjūvio kampą vertikalioje plokštumoje - Pjūklas turi galines atramas ties 0° ir 45° - Norėdami pasiekti -2 ir 47°, paspauskite atleidimo rankenėlę AO, kad galėtumėte pasukti pjūklą 2, po to

- Priveržkite ksavimo svirtį R įstrižojo pjūvio kampui vertikalioje plokštumoje užksuoti

• Disko aukščio nustatymas Pjūklo diską nustatykite maždaug 3–6 mm aukščiau nei ruošinys - Pasukite disko ratuką S pagal laikrodžio rodyklę, kad pakeltumėte pjūklo diską - Pasukite disko ratuką S prieš laikrodžio rodyklę, kad nuleistumėte pjūklo diską223 ! Norint, kad slenkamasis peilis veiktų tinkamai, svarbu naudoti tinkamą pjūklo diską

- Pakelkite pjūklo diską į aukščiausią padėtį, pagal laikrodžio rodyklę sukdami disko ratuką S - Nuimkite apsauginį gaubtą C - Nuimkite įstatomąją plokštelę D - Iš dėtuvės išimkite abu veržliarakčius AC - Įprastu veržliarakčiu laikykite veleną, o žiediniu veržliarakčiu atlaisvinkite disko veržlę AM, sukdami PRIEŠ LAIKRODŽIO RODYKLĘ (= ta pačia kryptimi, kuria nukreipta rodyklė atspausta ant pjūklo disko)

- nuimkite anšą AL ir pjūklo diską - Atksuokite skiriamojo pleišto ksavimo svirtį AN ! Pakeiskite pjūklo diską taip, kad pjūklo dantys būtų nukreipti žemyn į stalo priekį - uždėkite anšą AL - Įprastu veržliarakčiu laikykite veleną, o žiediniu veržliarakčiu užveržkite disko veržlę AM PAGAL

- Atksuokite skiriamojo pleišto ksavimo svirtį AN - Sumontuokite įstatomąją plokštelę D - Sumontuokite apsauginį gaubtą C

• 90° Disko išlyginimo patikrinimas ir reguliavimas ! ištraukite kištuką iš elektros lizdo - Pakelkite pjūklo diską į aukščiausią padėtį, pagal laikrodžio rodyklę sukdami disko ratuką S - Atleiskite įstrižojo pjūvio kampo vertikalioje plokštumoje ksavimo svirtį R - Pasukite pjūklą 90° iki galinės atramos (žymeklis rodo 0°) - Užksuokite įstrižojo pjūvio kampo vertikalioje plokštumoje ksavimo svirtį R - naudodami kampainį, patikrinkite, ar kampas tarp disko ir pagrindo sudaro 90°

- jei reikia, pakoreguokite 90° disko išlyginimą taip

1. Atlaisvinkite galinės atramos varžtą AK disko

veržliarakčiu 10 (nėra standartiniame komplekte)

2. Atleiskite įstrižojo pjūvio kampo vertikalioje

plokštumoje ksavimo svirtį R

3. Nustatykite diską taip, kad kampas tarp disko ir

4. Užksuokite įstrižojo pjūvio kampo vertikalioje

plokštumoje ksavimo svirtį R

5. Sureguliuokite galinę atramą taip, kad ji paliestų

atleidimo rankenėlę AO

6. Užveržkite galinės atramos varžtą AK

7. Iš naujo nustatykite įstrižojo pjūvio kampo vertikalioje

plokštumoje žymeklį Q į 0°

• 45° Disko išlyginimo patikrinimas ir reguliavimas ! ištraukite kištuką iš elektros lizdo - Pakelkite pjūklo diską į aukščiausią padėtį, pagal laikrodžio rodyklę sukdami disko ratuką S - Atleiskite įstrižojo pjūvio kampo vertikalioje plokštumoje ksavimo svirtį R - Pasukite pjūklą 45° iki galinės atramos (žymeklis Q rodo 45°) - Užksuokite įstrižojo pjūvio kampo vertikalioje plokštumoje ksavimo svirtį R - naudodami nuožambų kampainį, patikrinkite, ar kampas tarp disko ir pagrindo sudaro 45°

- Jei reikia, sureguliuokite 45° galinės atramos varžtą AJ tuo pačiu būdu, kaip ir 90° kampo atveju - Pritvirtinkite 18 mm storio faneros lentą prie lygiagrečiojo kreiptuvo G, kaip parodyta; įsitikinkite, kad ji prigludusi prie stalviršio

• Skersinis pjovimas - Įstatykite įstrižojo pjūklastalio matuoklį E į vieną iš stale esančių lizdų F ! Norėdami nustatyti įstrižojo pjūvio kampą vertikalioje plokštumoje (kairėje pusėje), pjūklastalio matuoklį naudokite tik priešingoje pusėje

! Kai naudojate pjūklastalio matuoklį, nenaudokite lygiagrečiojo kreiptuvo - Atleiskite ksavimo rankenėlę AH

- Pasukite pjūklastalio matuoklį norimu kampu (-60° iki 60°) - Priveržkite ksavimo rankenėlę AH ! Įsitikinkite, kad užsiksuotas pjūklastalio matuoklis - Atlikite kelis bandomuosius pjūvius ir matavimus, jei reikalingas ypatingas tikslumas - Viena ranka laikykite ruošinį prie pjūklastalio matuoklio, o kitą ranką padėkite ant ksavimo rankenėlės, kad ruošinys būtų lėtai nukreiptas į priekį

- Kai reikia, gali būti sumontuotas pagalbinis kreiptuvas j - Kartotiniams pjūviams galima naudoti išilginės atramos bloką

! Nenaudokite lygiagrečiojo kreiptuvo kaip išilginės atramos ! Įsitikinkite, kad blokas yra padėtas tinkamoje padėtyje priešais pjūklo diską

• Pjovimo darbai, kurių metu pjūklo diskas ne visiškai perpjauna ruošinį

! Atlikdami bet kokius pjovimo darbus, kurių metu pjūklo diskas ne visiškai perpjauna ruošinį ir nėra galimybės naudoti apsauginio gaubto, naudokite plunksninių ruošinio spaustukų blokus - Nuimkite apsauginį gaubtą C - Nustatykite skiriamąjį pleištą B vidurinėje padėtyje 2

- Pritvirtinkite prie kreiptuvo maždaug 20 cm aukščio plokščią apdailos lentą - Pritvirtinkite plunksninius ruošinio spaustukų blokus (nėra standartiniame komplekte), kaip parodyta, kad ruošinys būtų spaudžiamas tol, kol pjūvis bus baigtas - Plunksninių ruošinio spaustukų blokų negalima naudoti, kai pjovimo darbai, kurių metu pjūklo diskas nevisiškai perpjauna ruošinį, atliekami naudojant pjūklastalio matuoklį - Užbaigę pjūvį, nustatykite skiriamąjį pleištą B aukščiausioje padėtyje 1

- Sumontuokite apsauginį gaubtą C

• Įjungimas/išjungimas

! Niekada nestovėkite vienoje linijoje su pjūklo disku ! Pjaudami dėvėkite klausos apsaugos priemones - Norėdami įjungti, paspauskite žalią mygtuką - Norėdami išjungti, paspauskite pedalą ! Nutrūkus elektros srovei tinkle arba netyčia ištraukus kištuką iš lizdo, įrankis savaime pakartotinai neįsijungia

• Pjūklo disko pakeitimas

! ištraukite kištuką iš elektros lizdo ! Dirbdami su pjūklo diskais, mūvėkite pirštines224 - Patikrinkite atstumą tarp kreiptuvo ir disko korpuso abiejose disko pusėse, kai disko dantys liečia kreiptuvą - 3 popieriaus lapai turi tilpti tarp disko korpuso ir lygiagretaus kreiptuvo G - Jei taip nėra, reikia sureguliuoti

1. Nuimkite įstatomąją plokštelę D

2. Atlaisvinkite varžtus (5 mm šešiabriaunis; nėra

standartiniame komplekte)

3. Jei reikia, pakoreguokite skiriamojo pleišto B padėtį

4. Tvirtai priveržkite spaustuko varžtus

5. Vėl patikrinkite išlygiavimą bei tarpus ir pakartokite

• Įstatomosios plokštelės

reguliavimas - Įstatomosios plokštelės priekinė dalis turi būti viename lygyje su pjovimo stalu arba šiek tiek žemiau jo; galinė dalis turi būti viename lygyje su pjovimo stalu arba šiek tiek aukščiau jo - Jei reikia, įstatomąją plokštelę galima reguliuoti 4 nustatymo varžtais (2,5 mm šešiabriaunis; nėra standartiniame komplekte)

• Sandėliavimas / gabenimas - Prieš sandėliuodami įrankį įsitikinkite, kad bėgelio galas nėra išsikišęs kurioje nors stalviršio pusėje

- Nustatykite skiriamąjį pleištą B vidurinėje padėtyje 2 - Nuleiskite pjūklo diską - Užvyniokite laidą ant kablio laidui laikyti X - Sulankstykite kojas ir padėkite įrankį vertikaliai

- Pakelkite įrankį suimdami už rankenos, skirtos įrankiui nešti AB, stalviršį nukreipdami į save - Nuimamuosius įrankio komponentus galima sandėliuoti, kaip parodyta

• Naudokite tik aštrius, tinkamos rūšies pjūklo diskus - geresnė pjūvio kokybė gaunama naudojant pjūklo diskus su didesniu dantų skaičiumi - pjūklo diskai su kietlydinio plokštelėmis tarnauja iki 30 kartų ilgiau, nei įprastiniai pjūklo diskai

PRIEŽIŪRA / SERVISAS

• Visada valykite įrankį ir laidą, kad jie būtų švarūs (ypač ventiliacijos angos variklio korpuso galinėje dalyje) ! prieš valydami ištraukite kištuką iš elektros tinklo lizdo

• Kartais išvalykite zoną po pjūklo disku (dulkių nuleistuvą), kad nesikauptų dulkės

• Po pjovimo iš karto nuvalykite pjūklo diską (ypač nuo dervų bei lakų liekanų) ! Darbo metu pjūklo diskas labai įkaista; nelieskite jo rankomis, kol neatauš

• Retkarčiais patepkite taškus, nurodytus

• Jeigu prietaisas, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotose SKIL elektrinių įrankių remonto dirbtuvėse - neišardytą prietaisą kartu su pirkimo čekiu siųskite tiekėjui arba į artimiausią SKIL rmos įgaliotą elektros prietaisų techninio aptarnavimo tarnybą (adresus bei atsarginių dalių brėžinius rasite www.skil.com)

• Turėkite omeny, kad garantija netaikoma, jei gedimas atsiranda dėl perkrovos ar netinkamo naudojimo (dėl SKIL garantijos sąlygų žr. www.skil.com arba kreipkitės į jus aptarnaujantį prekybos atstovą)

• Disko lygiagretumo tikrinimas / reguliavimas – pjūklastalio matuoklio lizdai

! ištraukite kištuką iš elektros lizdo - Pakelkite pjūklo diską į aukščiausią padėtį, pagal laikrodžio rodyklę sukdami disko ratuką S - Pažymėkite ant pjūklo disko korpuso tašką - Prie pjūklastalio matuoklio lizdo krašto pridėkite kampainį, o liniuotė turėtų liesti pažymėtą tašką - Pasukite pjūklo diską ir patikrinkite pažymėtą tašką stalo gale - Jei abu matavimai nėra tapatūs, sureguliuokite, kaip nurodyta toliau

1. Atlaisvinkite sparnuotąją veržlę AP

2. Sukite varžtą AQ pagal laikrodžio rodyklę arba prieš

laikrodžio rodyklę tol, kol diskas bus lygiagretus su pjūklastalio matuoklio lizdu

3. Priveržkite sparnuotąją veržlę AP

• Lygiagrečiojo kreiptuvo patikrinimas / sureguliavimas ! ištraukite kištuką iš elektros lizdo ! Prieš atlikdami šį reguliavimą įsitikinkite, kad atlikti pirmiau minėti tikrinimo / reguliavimo darbai ! Lygiagretusis kreiptuvas turi būti lygiagretus su pjūklo disku, kad būtų išvengta atatrankos - Pakelkite pjūklo diską į aukščiausią padėtį, pagal laikrodžio rodyklę sukdami disko ratuką S - Nuimkite apsauginį gaubtą C - Užksuokite lygiagretųjį kreiptuvą G padėtyje 1

- Pastumkite kreiptuvą, kad jis paliestų diską, ir jį užksuokite - Diskas turėtų liesti kreiptuvą iš priekio į galą - Jei taip nėra, atlaisvinkite kreiptuvo strypą (priekyje ir (arba) gale) ir pastumkite jį į kairę arba į dešinę (5 mm šešiabriaunis; nėra standartiniame komplekte) - Tvirtai priveržkite kreiptuvo strypus - Atlaisvinkite žymeklį K ir pastumkite jį į kairę arba į dešinę, kad sulygiuotumėte su 0 baltoje skalėje

- Priveržkite žymeklį K - Užksuokite lygiagretųjį kreiptuvą G padėtyje 2

- Išmatuokite atstumą nuo disko (priekyje ir gale) iki kreiptuvo - Abu matavimai turėtų būti 101,6 mm - Jei taip nėra, atlaisvinkite kreiptuvo strypą (priekyje ir (arba) gale) ir pastumkite jį į kairę arba į dešinę - Tvirtai priveržkite kreiptuvo strypus - Užksuokite lygiagretųjį kreiptuvą G padėtyje 3

- Pastumkite kreiptuvą, kad jis paliestų diską, ir jį užksuokite - Diskas turėtų liesti kreiptuvą iš priekio į galą - Jei taip nėra, atlaisvinkite kreiptuvo strypą (priekyje ir (arba) gale) ir pastumkite jį į kairę arba į dešinę - Tvirtai priveržkite kreiptuvo strypus - Sumontuokite apsauginį gaubtą C ! Atlikite keletą bandomųjų pjūvių su medžiagos gabalu, kad patikrintumėte nuostatas

• Nemeskite elektrinių įrankių, baterijos, papildomos įrangos ir pakuotės į buitinių atliekų konteinerius (galioja tik ES valstybėms). Pagal Direktyvą 2012/19/ EB dėl elektros ir elektroninės įrangos atliekų ir ją įgyvendinančius nacionalinės teisės aktus nebenaudojami elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami ar perdirbami aplinkai nekenksmingu būdu - apie tai primins simbolis

, kai reikės išmesti atitarnavusį prietaisą TRIUKŠMINGUMAS

• Pagal EN 62841 išmatuotas šio prietaiso 93,0 garso slėgio lygis yra dB(A), o garso galios lygis – 108,0 dB(A) (neapibrėžtis K = 3 dB)

• Triukšmo sklaidos lygis išmatuotas pagal standarte EN 62841 išdėstytus standartizuoto bandymo reikalavimus; ši vertė gali būti naudojama vienam įrankiui palyginti su kitu ir išankstiniam triukšmo poveikiui įvertinti, kai įrankis naudojamas minėtais būdais - naudojant įrankį kitokiais būdais arba su kitokiais bei netinkamai prižiūrimais priedais, gali žymiai padidėti poveikio lygis - laikotarpiais, kai įrankis išjungtas arba yra įjungtas, tačiau juo nedirbama, gali žymiai sumažėti poveikio lygis
