NAUDOJIMO INSTRUKCIJA GOP 12V28 Professional BOSCH

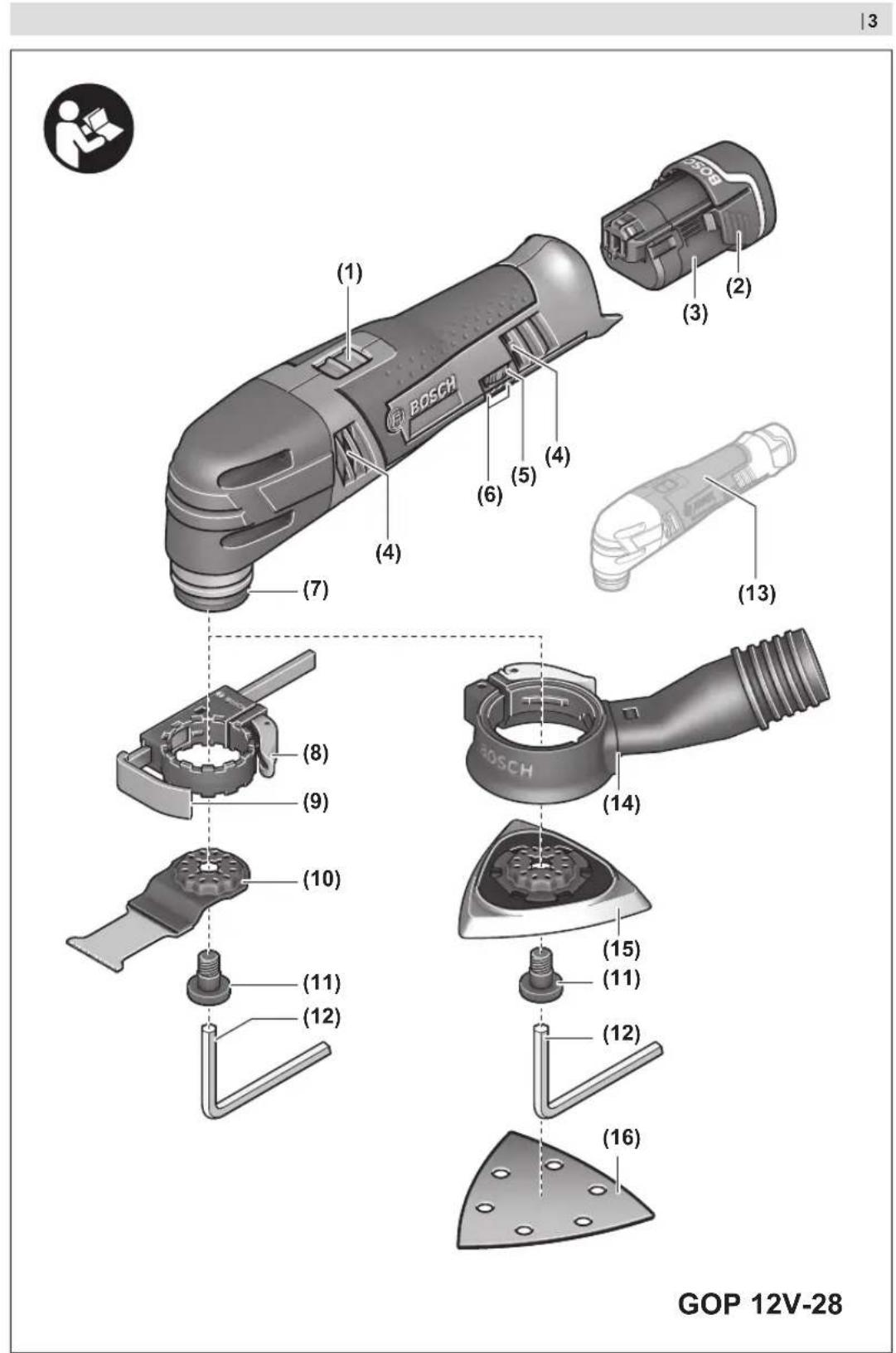

(4) Ventiliacinės angos (5) Švytavimo judesių reguliatoriaus ratukas (6) Akumuliatoriaus įkrovos būklės indikatorius (7) Įrankių įtvaras (8) Gylio ribotuvo įveržimo svirtelė (9) Gylio ribotuvas (10) Įpjaunamasis pjūklelis

(11) Tvirtinamasis varžtas (12) Šešiabriaunis raktas (13) Rankena (izoliuotas rankenos paviršius) (14) Dulkių nusiurbimo įranga

(15) Šlifavimo plokštė

(16) Šlifavimo popieriaus lapelis

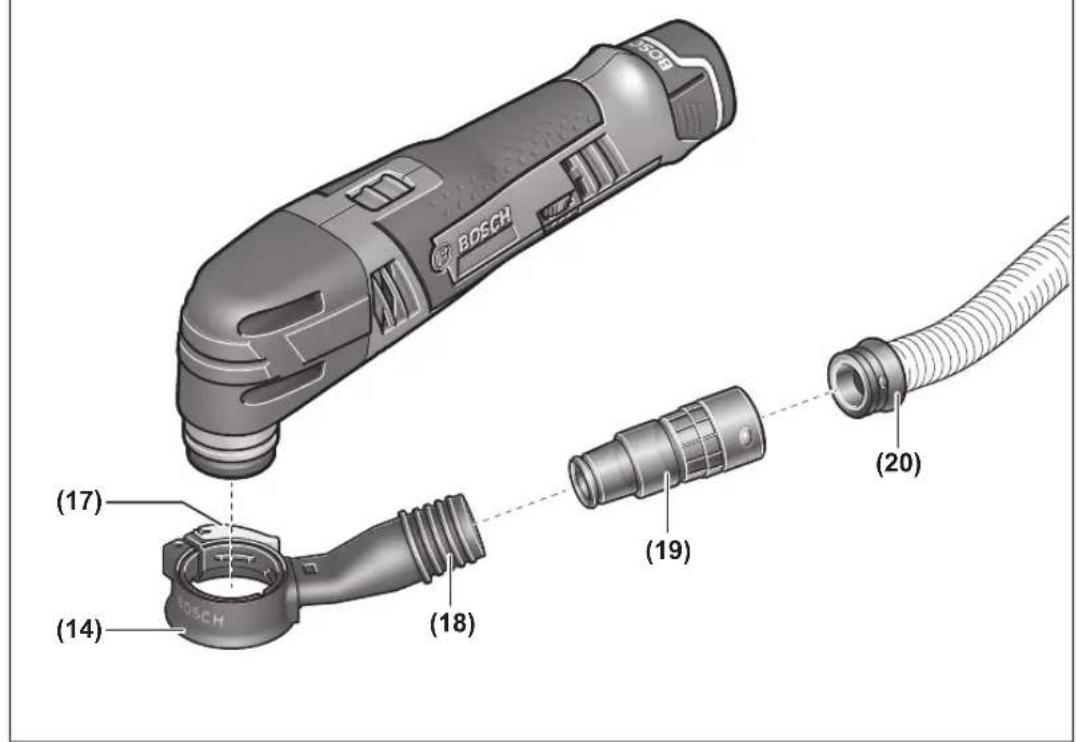

(17) Dulkių nusiurbimo įrangos įveržimo svirtelė

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje. Techniniai duomenys Akumuliatorinis daugiafunkcinis įra- nkis GOP 12V-28 Gaminio numeris 3601 HB5 0.. Nominalioji įtampa V= 12 Tuščiosios eigos sūkių skaičius n

5000–20000 Švytavimo kampas kairėje/ dešinėje ° 1,4 Svoris pagal „EPTA‑Procedure 01:2014“ kg 0,97–1,2

Leidžiamoji aplinkos temperatūra – įkraunant °C 0 ... +45 – veikiant

ir sandėliuojant °C −20 ... +50 Rekomenduojami akumuliato- riai GBA 10,8V... GBA 12V...

priklausomai nuo naudojamo akumuliatoriaus

Ribota galia, esant temperatūrai <0 °C Techniniai duomenys nustatyti su tiekiamame komplekte esančiais akumuliatoriais. Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagal EN62841-2-4. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi- niu atveju yra 79dB(A). Paklaida K=3dB. Triukšmo lygis darbo metu gali viršyti 80dB(A). Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatyta pagal EN62841-2-4: šlifavimas: a

pjovimas su įpjaunamuoju pjūkleliu: a

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal EN62841 normoje standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įran- kiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emi- sijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Montavimas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. Akumuliatoriaus įkrovimas u Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elekt- riniame prietaise naudojamo ličio jonų akumuliatoriaus. Nuoroda: akumuliatorius pristatomas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą aku- muliatorių kroviklyje visiškai įkraukite. Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavi- mo trukmė dėl to nesutrumpėja. Krovimo proceso nutrauki- mas akumuliatoriui nekenkia. Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku- muliatorius išsikrauna, apsauginis išjungiklis išjungia elektri- nį įrankį, ir darbo įrankis nebesisuka.Norėdami išimti akumuliatorių (3), paspauskite atblokavimo klavišą (2) ir išimkite akumuliatorių iš elektrinio įrankio traukdami jį atgal. Traukdami nenaudokite jėgos. Laikykitės pateiktų šalinimo nurodymų. Akumuliatoriaus įkrovos būklės indikatorius Trys žali akumuliatoriaus įkrovos būklės indikatoriai (6) rodo akumuliatoriaus (3) įkrovos būklę. Įkrovos būklės indikato- rius, įjungus įrankį, šviečia tik 5 sekundes. LED Talpa Šviečia nuolat 3 x žali ≥2/3 Šviečia nuolat 2 x žali ≥1/3 Dega nuolat 1 x žalias < 1/3 Mirksi 1 x žalias Atsarga Mirksi 3 x žalias išsikrovęs Jei įrankį įjungus nešviečia nei vienas šviesadiodis indikato- rius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeis- ti. Įrankių keitimas u Įrankį keiskite mūvėdami apsauginėmis pirštinėmis. Prisilietus prie darbo įrankių iškyla susižalojimo pavojus. Darbo įrankio parinkimas Naudokite jūsų elektriniam įrankiui skirtus darbo įrankius. Darbo įrankis GOP 12V-28 Žemiau esančioje lentelėje pateikti darbo įrankių pavyzdžiai. Daugiau darbo įrankių rasite plačioje Bosch papildomos įrangos programoje. Darbo įrankis Medžiaga Naudojimas Bimetalo segmen- tinis pjūklelis Medienos ruošiniams, pla- stikui, spalvotiesiems me- talams Atpjauti ir įpjovoms daryti; taip pat pjauti arti krašto, kampuose ir sunkiai prieinamose vietose; Pavyzdžiui: ką tik uždėtoms grindjuostėms ar durų staktai patrumpinti, įpjovoms derinant grindų plokštes atlikti Šlifavimo plokštė „Delta 93mm“ se- rijos šlifavimo po- pieriaus lapeliams Priklausomai nuo šlifavi- mo popieriaus lapelio Paviršiams šalia krašto, kampuose arba sunkiai prieinamo- se vietose šlifuoti; priklausomai nuo šlifavimo popieriaus lapelio, pvz., me- dienai, dažams, lakui, akmeniui; Neaustinė medžiaga skirta valyti ir medienos paviršiaus struktūrai suteikti, rūdims nuo metalų šalinti ir dažams pa- šlifuoti, poliravimo veltinis pirminiam poliravimui Profiliuočių šlifavi- mo įrankis Medienai, vamzdžiams/ profiliuočiams, dažams, lakams, užpildui, metalui Patogus ir efektyvus profiliuočių iki 55 mm skersmens šli- favimas; Raudoni šlifavimo lapeliai, skirti medienai, vamzdžiams/ profiliuočiams, lakams, užpildams ir metalui šlifuoti Bimetalo įpjauna- masis pjūklelis me- dienai ir metalui Minkštajai medienai, minkštajam plastikui, gip- so kartonui, plona- sieniams aliuminio ir spal- votųjų metalų profi- liuočiams, plonoms skar- doms, negrūdintoms vi- nims ir varžtams Mažų ruošinių atpjovimas ir įpjovos; Pavyzdžiui: išpjovos kištukiniams lizdams pjauti, variniams vamzdžiams tiksliai arti paviršiaus nupjauti, įpjovoms gip- so kartono plokštėse daryti Subtiliems medienos priderinimo darbams; Pavyzdžiui: papildomai išpjauti išpjovoms, skirtoms furni- tūrai ir spynoms HCS įpjaunamasis pjūklelis medienai Medienos ruošiniams, minkštam plastikui Gilios įpjovos ir pjūviai; taip pat skirta pjauti arti krašto kampuose ir sunkiai pri- einamose vietose; Pavyzdžiui: siaura įpjova medienos masyve, norint įmon- tuoti ventiliacines groteles Bimetalo įpjauna- masis pjūklelis kie- tajai medienai Kietajai medienai, deng- toms plokštėms Įpjovos dengtose plokštėse arba kietojoje medienoje; Pavyzdžiui: įmontuojant stoglangius Lietuvių k. | 265 Bosch Power Tools 1 609 92A 4A6 | (11.06.2018)266 | Lietuvių k. 1 609 92A 4A6 | (11.06.2018) Bosch Power Tools Darbo įrankis Medžiaga Naudojimas HM įpjaunamasis pjūklelis metalui Metalui, labai abrazyvi- nėms medžiagoms, stiklo pluoštui, gipso kartonui, cementu sutvirtintoms pluošto plokštėms Įpjovos labai abrazyviniuose ruošiniuose arba metale; Pavyzdžiui: virtuvės fasado dangos pjovimas, lengvas grūdintų varžtų, vinių ir nerūdijančio plieno pjovimas Bimetalo įpjauna- masis pjūklelis me- dienai ir metalui Minkštajai medienai, kie- tajai medienai, plastiku dengtoms plokštėms, ne- grūdintoms vinims ir va- ržtams Įpjovos dengtose plokštėse arba kietojoje medienoje; Pavyzdžiui: durų staktai trumpinti, lentynų išėmoms daryti HM rifliuotas se- gmentinis pjūklelis Cemento grioveliams, minkštosioms sienų plytelėms, stiklo pluoštu sutvirtintiems plastikams, akytajam betonui Pjauti ir atpjauti arti krašto, kampuose arba sunkiai pri- einamose vietose; Pavyzdžiui: grioveliams tarp sienų plytelių, norint juos at- naujinti, išpjovoms plytelėse, gipso plokštėse arba plasti- ke pjauti Deimantinis rifliuo- tas segmentinis pjūklelis Cemento grioveliams, minkštosioms sienų plytelėms, epoksidinei dervai, stiklo pluoštu sut- virtintiems plastikams Tikslus plytelių ir užpildo, epoksidinės dervos, stiklo pluoštu sutvirtintų plastikų pjovimas; Pavyzdžiui: mažesnių išpjovų minkštose plytelėse pjovi- mas ir angų stiklo pluoštu sutvirtintame plastike frezavi- mas HM rifliuota trikam- pė plokštė Skiediniui, betono li- kučiams, medienai, abra- zyvinėms medžiagoms Dildymas ir šlifavimas ant kieto pagrindo; Pavyzdžiui: skiedinio arba plytelių klijų šalinimas (pvz., keičiant pažeistas plyteles), kiliminės grindų dangos klijų likučių šalinimas HM rifliuotas įra- nkis skiediniui ša- linti Skiediniui, grioveliams, epoksidinei dervai, stiklo pluoštu sutvirtintiems pla- stikams ir kitoms abrazy- vinėms medžiagoms Siūlių užpildo ir plytelių medžiagos išfrezavimas ir pjovi- mas bei dildymas ir šlifavimas ant kieto pagrindo; Pavyzdžiui: plytelių klijų ir siūlių užpildo šalinimas HCS daugiafunkcis peilis Toliui, kilimams, dirbtinei žolei, kartonui, PVC grin- dų dangai Greitas ir tikslus minkštų medžiagų ir lanksčių abrazyvinių ruošinių pjovimas; Pavyzdžiui: kilimų, kartono, PVC grindų dangos, tolio ir pan. pjovimas Standus grandiklis Kilimams, skiediniui, be- tonui, plytelių klijams Grandymas ant kieto pagrindo; Pavyzdžiui: skiedinio, plytelių klijų, betono ir kiliminės grindų dangos klijų likučių šalinimas Lankstus grandiklis Kilimų klijams, dažų li- kučiams, silikonui Lankstus grandymas ant minkšto pagrindo; Pavyzdžiui: silikono iš siūlių, kilimų klijų ir dažų likučių šali- nimas Bimetalo segmen- tinis banguotas šli- favimo peilis Izoliacinėms medžiagoms, izoliacinėms plokštėms, grindų plokštėms, smūginio garso izoliaci- nėms plokštėms, karto- nui, kilimams, gumai, odai Tikslus minkštų medžiagų pjovimas; Pavyzdžiui: izoliacinių plokščių pjovimas, tikslus išsikišu- sios izoliacinės medžiagos nupjovimas arti paviršiaus HM rifliuotas šlifa- vimo pirštelis Medienai, dažams Medienos arba dažų šlifavimas sunkiai prieinamose vieto- se be šlifavimo popieriaus; Pavyzdžiui: dažų nušlifavimas tarp langinių juostelių, medi- nių grindų kampuose šlifavimas HM rifliuotas įpjaunamasis pjūklelis Stiklo pluoštui, skiediniui, medienai Įpjovos labai abrazyviniuose ruošiniuose; Pavyzdžiui: plonų mozaikų plytelių išfrezavimasDarbo įrankis Medžiaga Naudojimas HCS universalus griovelių pjovimo įrankis Kompesacinės siūlės, lan- gų glaistas, izoliacinės medžiagos (akmens vata) Minkštų medžiagų pjovimas ir atpjovimas; Pavyzdžiui: kompensacinių siūlių iš silikono arba langų glaisto pjovimas Darbo įrankio uždėjimas ir keitimas Nuimkite darbo įrankį, jei jis yra uždėtas. Norėdami nuimti darbo įrankį, šešiabriauniu raktu (12) atsu- kite tvirtinamąjį varžtą (11) ir nuimkite darbo įrankį. Įstatykite norimą darbo įrankį (pvz., įpjaunamąjį pjūklelį (10)) į įrankių įtvarą (7) taip, kad išlinkis būtų nukreiptas že- myn (kad užrašą ant darbo įrankio būtų galima skaityti iš vi- ršaus, žr. paveikslėlį schemos puslapyje). Darbo įrankį pasukite į patogią padėtį atitinkamam darbui at- likti, darbo įrankis turi įsistatyti į įrankių įtvaro (7) kumšte- lius. Galima parinkti vieną iš dvylikos padėčių kas 30°. Darbo įrankį pritvirtinkite varžtu (11). Šešiabriauniu raktu (12) užveržkite varžtą tiek, kad plokščia varžto galvutė lygiai priglustų prie darbo įrankio. u Patikrinkite, ar darbo įrankis įtvirtintas patikimai. Ne- tinkamai arba negerai pritvirtinti darbo įrankiai prietaisui veikiant gali nukristi ir sukelti pavojų. Šlifavimo popieriaus pasirinkimas Atitinkamai pagal apdorojamą medžiagą ir norimą pašalinti sluoksnį yra siūlomi įvairūs šlifavimo popieriaus lapeliai: Šlifavimo po- pieriaus lapelis Medžiaga Naudojimas Grūdėtumas – Visiems medienos ruoši- niams (pvz., kietajai ir minkštajai medienai, dro- žlių plokštėms, statybi- nėms plokštėms) – Metalo ruošiniai Pirminiam šlifavimui, pvz., šiurkščių, neobliuotų tąšų bei lentų stambus 40

Lygioms plokštumoms šlifuoti ir nedideliems nelygu- mams išlyginti vidutinis 80

Pirminiam dažų sluoksniui šlifuoti (pvz., teptuko dryžiams, dažų lašeliams, nutekėjusiems dažams paša- linti) vidutinis 80

Baigiamajam gruntavimo dažų ir lako šlifavimui smulkus 180

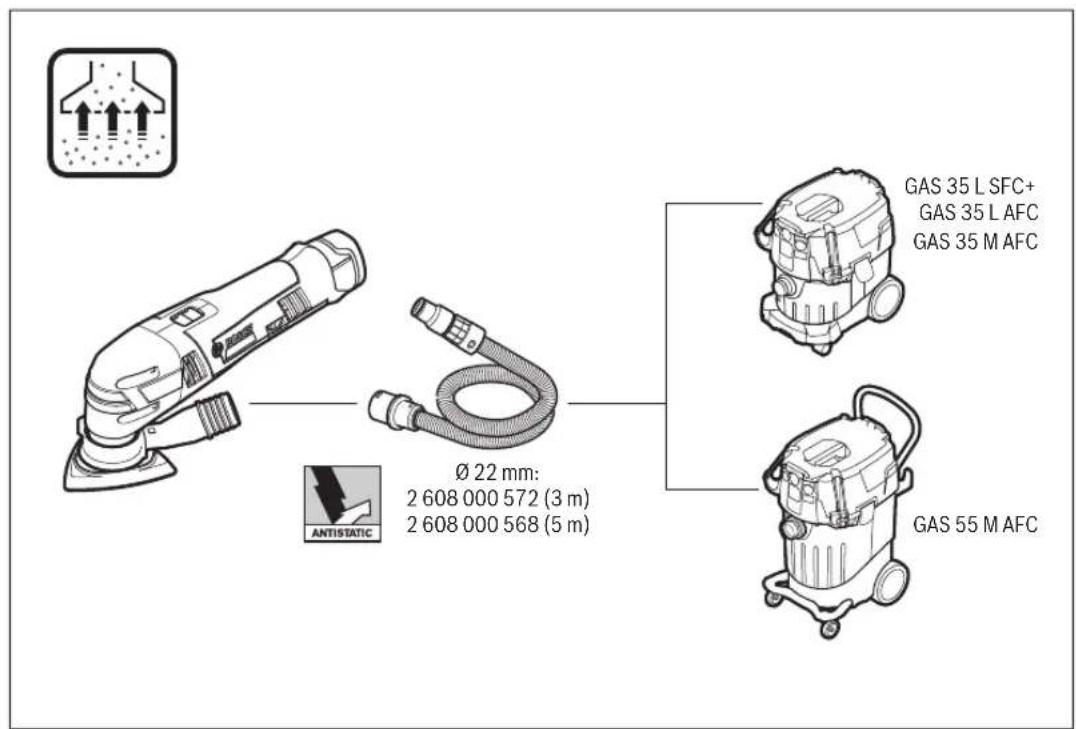

Šlifavimo popieriaus lapelio ant šlifavimo plokštės uždėjimas ir keitimas Jei šlifavimo plokštė (15) yra su kibiuoju audiniu, galite greitai ir lengvai pritvirtinti šlifavimo popieriaus lapelius su kibiąja jungtimi. Prieš uždėdami šlifavimo popieriaus lapelį (16), kad būtų kuo geresni sukibimas, šiek tiek pastuksenkite šlifavimo plo- kštę (15). Šlifavimo popieriaus lapelį (16) pridėkite prie vieno šlifavi- mo plokštės (15) krašto, tada šlifavimo popieriaus lapelį uždėkite ant šlifavimo plokštės ir gerai jį prispauskite. Kad užtikrintumėte optimalų dulkių nusiurbimą, stebėkite, kad šlifavimo popieriaus lapelyje esančios kiaurymės sutaptų su šlifavimo plokštėje esančiomis kiaurymėmis. Norėdami nuimti šlifavimo popieriaus lapelį (16), suėmę už kampelio atkelkite ir nuplėškite jį nuo šlifavimo plokštės (15). Galite naudoti visus Bosch papildomos įrangos programos „Delta 93mm“ serijos šlifavimo popieriaus lapelius, poliravi- mo ir valymo veltinius. Specialūs šlifavimo antgaliai, pvz., karšinio ar poliravimo vel- tinio antgaliai, yra tvirtinami prie šlifavimo plokštės tokiu pat būdu. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Lietuvių k. | 267 Bosch Power Tools 1 609 92A 4A6 | (11.06.2018)268 | Lietuvių k. 1 609 92A 4A6 | (11.06.2018) Bosch Power Tools Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Jei yra galimybė, naudokite apdirbamai medžiagai tinka- nčią dulkių nusiurbimo įrangą. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Dulkių nusiurbimo įrangos prijungimas (žr. A pav.) Dulkių nusiurbimo įranga (14) yra skirta tik darbui su šlifavi- mo plokšte (15), derinti su kitais darbo įrankiais nenaudin- ga. Norėdami šlifuoti, visada prijunkite dulkių nusiurbimo įran- gą. Norėdami primontuoti dulkių nusiurbimo įrangą (14) (papil- doma įranga), nuimkite darbo įrankį. Dulkių nusiurbimo įrangą (14) stumkite per įrankių įtvarą (7) iki atramos ant elektrinio įrankio užveržiamojo kakliuko. Dul- kių nusiurbimo įrangą pasukite į pageidaujamą padėtį (ne tiesiog po elektriniu įrankiu). Kad dulkių nusiurbimo įrangą užfiksuotumėte, užspauskite įveržimo svirtelę (17). Nusiurbimo žarnos (20) nusiurbimo adapterį (19) įstatykite į nusiurbimo atvamzdį (18). Nusiurbimo žarną (20) sujun- kite su dulkių siurbliu (papildoma įranga). Apžvalgą, kaip prijungti prie įvairių dulkių siurblių, rasite schemų puslapyje. Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pju- venoms, drožlėms ir dulkėms nusiurbti. Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį. Naudojimas Paruošimas naudoti Akumuliatoriaus įdėjimas u Naudokite tik originalius Bosch ličio jonų akumuliato- rius, kurių įtampa atitinka Jūsų elektrinio įrankio fir- minėje lentelėje nurodytą įtampą. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti ir sukelti gaisrą. Nuoroda: Naudojant elektriniam įrankiui netinkamus akumu- liatorius, elektrinis įrankis gali pradėti netinkamai veikti arba gali būti pažeistas. Įkrautą akumuliatorių (3) stumkite į rankeną, kol pajusite, kad jis užsifiksavo ir gerai prigludo prie rankenos. Įjungimas ir išjungimas u Įsitikinkite, kad galite paspausti įjungimo-išjungimo jungiklį nepaleisdami rankenos. Norėdami elektrinį įrankį įjungti, įjungimo-išjungimo jungiklį (1) pastumkite į priekį, kad ant jungiklio matytųsi „I“. Norėdami elektrinį įrankį išjungti, įjungimo-išjungimo jungik- lį (1) pastumkite atgal, kad ant jungiklio matytųsi „0“ . Nuoroda: jei išsikrovus ar perkaitus akumuliatoriui elektrinis įrankis automatiškai išsijungia, tai įjungimo-išjungimo jungik- liu (1) elektrinį įrankį išjunkite. Prieš vėl įjungdami elektrinį įrankį, įkraukite akumuliatorių arba palaukite, kol jis atvės. Priešingu atveju galite sugadinti akumuliatorių. Švytavimo judesių skaičiaus išankstinis nustatymas Su reguliavimo ratuku (5) reikiamą šlifavimo judesių skaičių galite nustatyti net ir įrankiui veikiant. Reikiamas šlifavimo judesių skaičius priklauso nuo ruošinio ir darbo pobūdžio, jis optimaliai nustatomas bandymų būdu. Pjaunant ar šlifuojant kietesnes medžiagas, pvz., medieną arba metalą, rekomenduojama rinktis „6“ švytavimo judesių skaičiaus pakopą, o pjaunant minkštesnes medžiagas, pvz., plastiką, „4“ švytavimo judesių skaičiaus pakopą. Darbo patarimai u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. u Prieš padėdami elektrinį įrankį būtinai jį išjunkite ir palaukite, kol jo besisukančios dalys visiškai sustos. Nuoroda: dirbdami neuždenkite elektrinio įrankio ventiliaci- nių angų (4), priešingu atveju sutrumpės elektrinio įrankio eksploatavimo laikas. Veikimo principas Dėl švytuojančios pavaros darbo įrankis į vieną ir į kitą pusę švytuoja iki 20000 kartų per minutę 2,8° kampu. Todėl juo galima tiksliai dirbti net ir ypač ankštose vietose. Dirbdami spauskite nestipriai ir tolygiai, priešingu atveju pablogės darbo našumas ir gali užstrigti darbo įrankis. Dirbdami elektrinį įrankį vedžiokite į vieną ir į kitą pusę, kad per daug neįkaistų ir ne- užstrigtų darbo įrankis. Pjovimas u Naudokite tik nepažeistus, nepriekaištingos būklės pjūklelius. Sulinkę ar atšipę pjūkleliai gali netinkamai pjauti, lūžti ar sukelti atatranką. u Pjaudami lengvas statybines medžiagas laikykitės ga- liojančių normų reikalavimų bei gamintojo rekomen- dacijų.u Metodu, kai pjūklelis panyra į ruošinį, pjaukite tik minkštus ruošinius, pvz., medieną, gipso kartoną ir pan. Prieš pradėdami HCS pjūkleliais pjauti medieną, drožlių plo- kštes, statybines medžiagas ir pan., patikrinkite ar jose nėra svetimkūnių, pvz., vinių, varžtų ar kt., jei yra pašalinkite. Jei yra, svetimkūnius pašalinkite arba naudokite bimetalo pjūklelius. Atpjovimas Nuoroda: pjaudami sienų plyteles nepamirškite, kad ilgiau naudojami įrankiai labai susidėvi. Šlifavimas Šlifavimo našumas ir šlifuoto paviršiaus glotnumas iš esmės priklauso nuo šlifavimo popieriaus lapelio parinkimo, nustatytos šlifavimo judesių skaičiaus pakopos ir prispaudi- mo jėgos. Tik geras šlifavimo popierius garantuoja šlifavimo kokybę ir padeda tausoti prietaisą. Stenkitės visuomet vienodai prispausti prietaisą, tuomet šli- favimo popierių naudosite ilgiau. Stipresnis prispaudimas nepadidina šlifavimo našumo, o tik pagreitina prietaiso ir šlifavimo priemonių susidėvėjimą. Jei norite tiksliai nušlifuoti kampus ir sunkiai prieinamas, siauras vietas, galite naudoti tik šlifavimo plokštės viršūnę arba vieną kraštą. Taškinio šlifavimo metu šlifavimo popieriaus lapelis gali labai įkaisti. Sumažinkite švytavimo judesių skaičių ir darykite re- guliarias pertraukas, kad šlifavimo popieriaus lapelis galėtų atvėsti. Tuo pačiu šlifavimo popieriaus lakštu, kuriuo šlifavote meta- lą, nešlifuokite kitų medžiagų. Naudokite tik originalius Bosch šlifavimo priedus bei įrangą. Norėdami šlifuoti, visada prijunkite dulkių nusiurbimo įran- gą. Grandymas Norėdami grandyti, pasirinkite aukštesnę švytavimo judesių skaičiaus pakopą. Apdorodami minkštą paviršių (pvz., medieną), įrankį per ruošinį veskite smailiu kampu nedidele prispaudimo jėga. Priešingu atveju mentelė gali įpjauti pagrindą. Su temperatūros pokyčiu susijusi apsauga nuo perkrovos Jei elektrinis įrankis naudojamas pagal paskirtį, jis nebus vei- kiamas perkrovos. Jei įrankis veikiamas perkrovos arba tem- peratūra yra už leistinos akumuliatoriaus temperatūros ribų, bus sumažinamas sūkių skaičius arba elektrinis įrankis išsi- jungs. Sumažėjus sūkių skaičiui, elektrinis įrankis didesniu sūkių skaičiumi pradės veikti tik tada, kai bus pasiekta lei- džiamoji akumuliatoriaus temperatūra. Elektriniam įrankiui išsijungus automatiškai, išjunkite jį jungikliu, palaukite, kol atvės akumuliatorius ir elektrinį įrankį vėl įjunkite. Nuorodos, kaip optimaliai elgtis su akumuliatoriumi Saugokite akumuliatorių nuo drėgmės ir vandens. Akumuliatorių sandėliuokite tik nuo –20 °C iki 50 °C tem- peratūroje. Pvz., nepalikite akumuliatoriaus vasarą automo- bilyje. Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrum- pėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pa- keisti. Laikykitės pateiktų šalinimo nurodymų. Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Rifliuotą darbo įrankį (papildoma įranga) reguliariai valykite vieliniu šepečiu. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Transportavimas Kartu pateikiamų ličio jonų akumuliatorių gabenimui taiko- mos pavojingų krovinių gabenimą reglamentuojančių įstaty- mų nuostatos. Naudotojui akumuliatorius gabenti keliais lei- džiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpo- rtas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo spe- cialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas kor- pusas. Apklijuokite kontaktus ir supakuokite akumuliatorių Lietuvių k. | 269 Bosch Power Tools 1 609 92A 4A6 | (11.06.2018)270 | 한국어 1 609 92A 4A6 | (11.06.2018) Bosch Power Tools taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuo- jami. Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti sure- nkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Akumuliatoriai ir baterijos: Ličio jonų: prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas„, Puslapis269).

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus že- miau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Akumuliatorinis daugiafunkcinis įrankis Gaminio numeris GOP 12V-28 3601 HB5 0.. 2006/42/EC 2014/30/EU 2011/65/EU EN 62841-1:2015 EN 62841-2-4:2014 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 EN 50581:2012

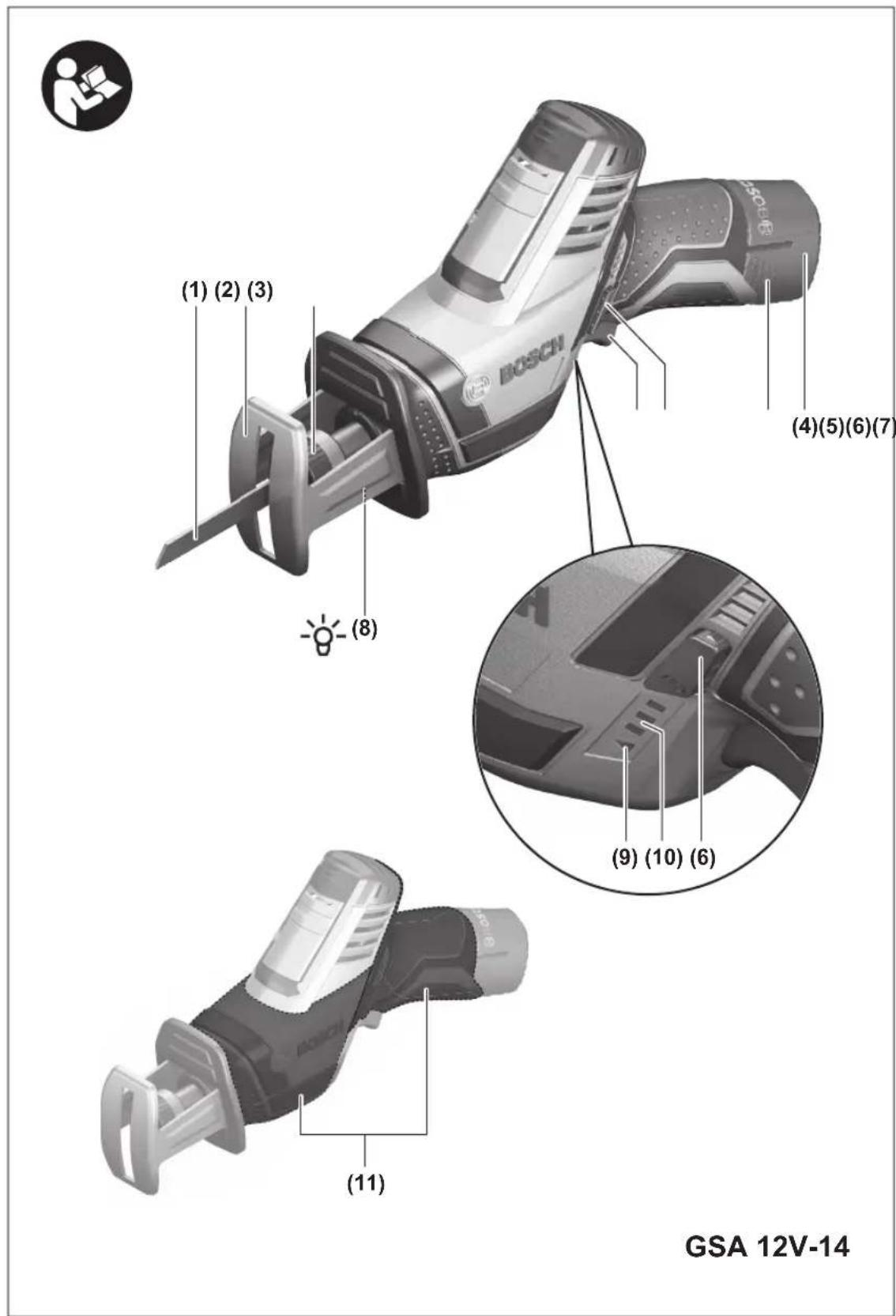

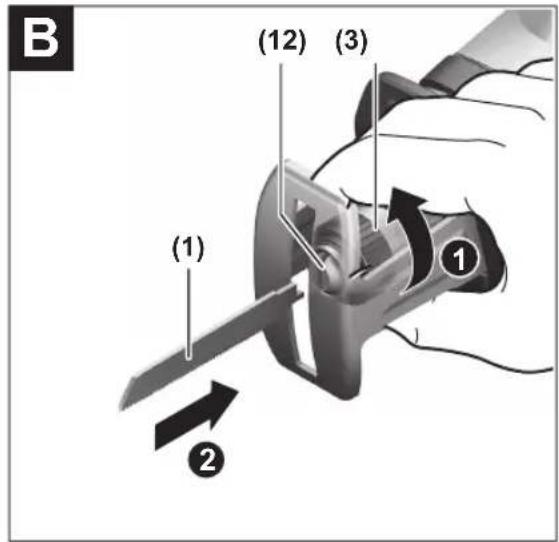

(2) Atraminė plokštė (3) Pjūklelio fiksavimo įvorė (4) Akumuliatorius

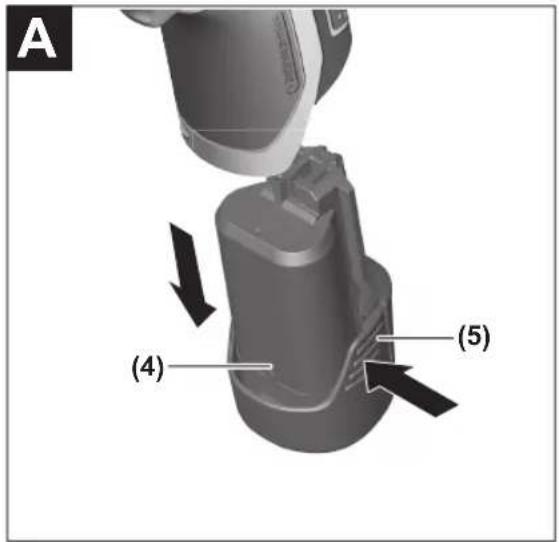

(5) Akumuliatoriaus atblokavimo klavišas

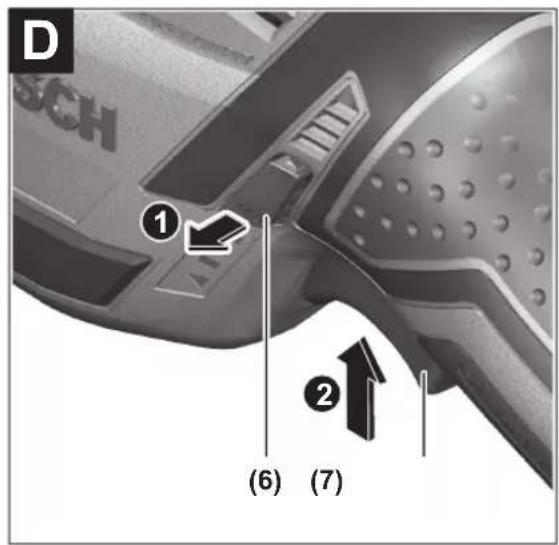

(6) Įjungimo-išjungimo jungiklio įjungimo blokatorius (7) Įjungimo-išjungimo jungiklis (8) Darbinė lemputė (9) Temperatūros kontrolės indikatorius/apsauga nuo perkrovos (10) Akumuliatoriaus įkrovos būklės indikatorius (11) Rankena (izoliuotas rankenos paviršius) (12) Pjūklelio įtvaras

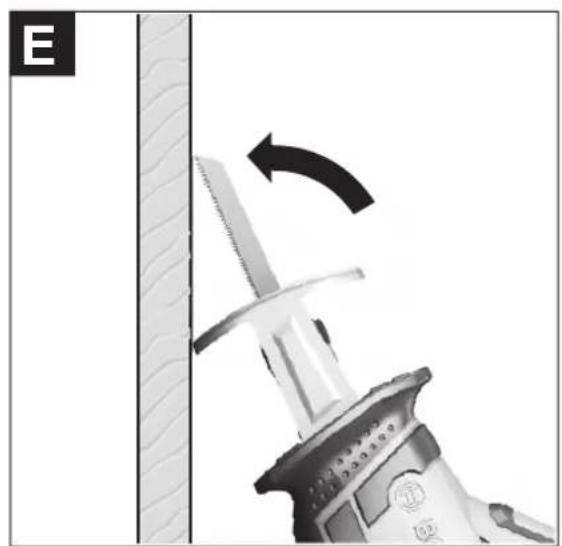

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje. 1 609 92A 4T8 | (26.03.2019) Bosch Power ToolsLietuvių k. | 181 Techniniai duomenys Universalusis pjūklas GSA 12V-14 Gaminio numeris 3 601 F4L 9.. Nominalioji įtampa V= 12 Tuščiosios eigos judesių skaičius n

0–3000 Įrankių įtvaras SDS Pjûklelio eigos ilgis mm 14,5 Maks. pjovimo gylis – medienoje mm 65 – pliene (nelegiruotame) mm 8 – vamzdžio skersmuo mm 50 Svoris pagal „EPTA-Procedure 01:2014“ kg 1,2–1,4

Leidžiamoji aplinkos temperatūra – įkraunant °C 0...+45 – veikiant

ir sandėliuojant °C −20...+50 Rekomenduojami akumulia- toriai GBA12V… Rekomenduojami krovikliai GAL12... GAX18... A) priklausomai nuo naudojamo akumuliatoriaus B) ribota galia, esant temperatūrai <0 °C Techniniai duomenys nustatyti su tiekiamame komplekte esančiais akumuliatoriais. Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagalEN62841-2-11. Pagal A skalę išmatuotas elektrinio įrankio garso slėgio lygis tipiniu atveju yra70dB(A). Paklaida K=5dB. Triukšmo lygis darbo metu gali viršyti 80dB(A). Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatyta pagalEN62841-2-11: Drožlių plokštės pjovimas pjūkleliuS511DF:

Medienos sijų pjovimas pjūkleliuS511DF:

(Drožlių plokščių pjovimo duomenys galioja tik 20mm storio ruošiniams.) Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Montavimas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. Akumuliatoriaus įkrovimas (žr. A pav.) u Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elekt- riniame prietaise naudojamo ličio jonų akumuliatoriaus. Nuoroda: akumuliatorius pristatomas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą aku- muliatorių kroviklyje visiškai įkraukite. Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavi- mo trukmė dėl to nesutrumpėja. Krovimo proceso nutrauki- mas akumuliatoriui nekenkia. Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku- muliatorius išsikrauna, apsauginis išjungiklis išjungia elektri- nį įrankį, ir darbo įrankis nebesisuka. u Jeigu elektrinis įrankis išsijungė automatiškai, neban- dykite vėl spausti įjungimo-išjungimo jungiklio. Taip galite sugadinti ličio jonų akumuliatorių. Norėdami išimti akumuliatorių(4), paspauskite atblokavimo klavišą(5)ir išimkite akumuliatorių iš elektrinio įrankio traukdami jį žemyn. Traukdami nenaudokite jėgos. Akumuliatoriaus įkrovos būklės indikatorius Akumuliatoriaus įkrovos indikatorius (10), kai įjungimo-iš- jungimo jungiklis (7) pusiau arba visiškai paspaustas, ke- lioms sekundėms rodo akumuliatoriaus įkrovą; jį sudaro 3 žali šviesos diodai. LED Talpa Šviečia nuolat 3x žali ≥ 2/3 Šviečia nuolat 2xžali ≥ 1/3 Šviečia nuolat 1xžalias < 1/3 Mirksi 1xžalias Atsarga Jei paspaudus įjungimo-išjungimo jungiklį(7)nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti. Bosch Power Tools 1 609 92A 4T8 | (26.03.2019)182 | Lietuvių k. Pjūklelio įdėjimas ir keitimas u Montuodami ar keisdami darbo įrankį mūvėkite apsau- gines pirštines. Darbo įrankiai yra aštrūs ir po ilgesnio naudojimo gali įkaisti. u Keisdami pjūklelį atkreipkite dėmesį, kad pjūklelio įt- vare nebūtų ruošinio likučių (pvz., medžio ar metalo drožlių). Pjovimo disko pasirinkimas Rekomenduojamų pjūklelių apžvalgą rasite šios instrukcijos gale. Naudokite tik pjūklelius su 1/2" universaliu koteliu. Pjūklelis neturi būti ilgesnis nei reikia numatytam pjūviui at- likti. Pjūklelio įdėjimas (žr.Bpav.) Sukite fiksuojamąją įvorę(3)apie 90° rodyklės kryptimi ir tvirtai laikykite. Įstatykite pjūklelį(1)į pjūklelio įtvarą(12). Fiksuojamąją įvorę atleiskite. u Patikrinkite, ar pjūklelis tvirtai įsistatė, t.y. jį patrau- kite. Netvirtai įstatytas pjūklelis gali iškristi ir sužaloti. Atliekant kai kuriuos darbus pjūklelį (1) galima įstatyti ir ap- verstą 180° kampu (dantukai nukreipti aukštyn). Pjūklelio išėmimas (žr.Cpav.) u Prieš išimdami pjūklelį palaukite, kol jis atvės. Prisilie- tus prie karšto pjūklelio iškyla susižalojimo pavojus. Sukite fiksuojamąją įvorę(3)apie 90° rodyklės kryptimi ir tvirtai laikykite. Išimkite pjūklelį (1). Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Naudojimas Paruošimas naudoti Akumuliatoriaus įdėjimas Nuoroda: Naudojant elektriniam įrankiui netinkamus akumu- liatorius, elektrinis įrankis gali pradėti netinkamai veikti arba gali būti pažeistas. Norėdami elektrinį įrankį apsaugoti nuo netikėto įjungimo, paspauskite dešinėn įjungimo blokatorių(6). Įkrautą akumuliatorių (4) stumkite į akumuliatoriaus įtvarą, kol pajusite, kad įsistatė ir saugiai užsifiksavo. Įjungimas/išjungimas (žr.Dpav.) Norėdami elektrinį įrankį įjungti, pirmiausia paspauskite įjungimo blokatorių(6)į kairę. Tada paspauskite įjungimo-iš- jungimo jungiklį(7)ir laikykite jį paspaustą. Darbinė lemputė šviečia, kai šiek tiek arba visiškai nuspaus- tas įjungimo-išjungimo jungiklis (7); jis apšviečia darbinę sri- tį, kai ji nepakankamai apšviesta. Norėdami elektrinį įrankį išjungti, įjungimo-išjungimo jungik- lį(7)atleiskite. Tada įjungimo blokatorių(6)vėl paspauskite į dešinę. Pjūklelio judesių skaičiaus valdymas Įjungto elektrinio įrankio judesių skaičių tolygiai galite re- guliuoti atitinkamai spausdami įjungimo-išjungimo jungiklį (7). Įjungimo-išjungimo jungiklį (7) spaudžiant truputį, judesių skaičius būna nedidelis. Spaudžiant stipriau, judesių skaičius didėja. Reikiamas pjovimo judesių skaičius priklauso nuo ruošinio ir darbo pobūdžio, jis optimaliai nustatomas bandymų būdu. Pradedant pjauti, kuomet pjūklelis priglaudžiamas prie ruoši- nio, arba pjaunant plastiką ir aliuminį, rekomenduojama nau- doti mažesnį pjūklelio judesių skaičių. Ilgiau dirbant mažu judesių skaičiumi elektrinis įrankis gali la- bai įkaisti. Pjūklelį išimkite ir, kad elektrinis prietaisas atvės- tų, apie 3min leiskite jam veikti didžiausiu judesių skaičiumi. Temperatūros kontrolės indikatorius/apsauga nuo perkrovos Raudonas šviesadiodis indikatorius(9)padės jums apsaugo- ti akumuliatorių nuo perkaitimo, o variklį nuo perkrovos. Jei temperatūros kontrolės/apsaugos nuo perkrovos indi- katorius(9)nuolat šviečia raudonai, vadinasi akumuliato- riaus temperatūra yra per aukšta ir elektrinis įrankis automa- tiškai išsijungia. Elektrinį įrankį išjunkite ir prieš pradėdami toliau dirbti, pa- laukite, kol akumuliatorius atvės. Jei temperatūros kontrolės/apsaugos nuo perkrovos indi- katorius(9)mirksi raudonai, elektrinis įrankis yra užsiblo- kavęs ir automatiškai išsijungia. Ištraukite elektrinį įrankį iš ruošinio. Pašalinus užsiblokavimo priežastį, elektrinis įrankis nustatytu judesių skaičiumi veikia toliau. Darbo patarimai u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. u Jei pjūklelis užstrigo, prietaisą nedelsdami išjunkite. 1 609 92A 4T8 | (26.03.2019) Bosch Power ToolsLietuvių k. | 183 Nuorodos u Pjaudami lengvas statybines medžiagas laikykitės ga- liojančių normų reikalavimų bei gamintojo rekomen- dacijų. Prieš pradėdami pjauti medieną, drožlių plokštes, statybines medžiagas ir pan., patikrinkite ar jose nėra svetimkūnių, pvz., vinių, varžtų ar kt., ir pjaudami naudokite specialius pjūklelius. Įjunkite elektrinį įrankį ir priartinkite prie ruošinio. Priglaus- kite atraminę plokštę (2) prie ruošinio paviršiaus ir pjaukite tolygiai prispaudę pjūklelį, naudodami tolygią pastūmą. Bai- gę pjauti išjunkite elektrinį įrankį. Jeigu pjūklelis įstringa, tuojau pat atleiskite įjungimo-išjungi- mo jungiklį. Pjūvį truputį praskėskite tam skirtu įrankiu ir išt- raukite elektrinį įrankį su pjūkleliu. Įpjovų darymas (žr.Epsl.) u Metodu, kai pjūklelis panyra į ruošinį, pjaukite tik minkštus ruošinius, pvz., medieną, gipso kartoną ir pan. Nemėginkite daryti tokių įpjovų metaliniuose ruošiniuose! Pjaudami metodu, kai pjūklelis panyra į ruošinį, naudokite tik trumpus pjūklelius. Elektrinio įrankio atraminės plokštės (2) kraštą padėkite ant ruošinio taip, kad pjūklelis (1) ruošinio neliestų, ir įrankį įjun- kite. Jei elektrinio įrankio judesių skaičius reguliuojamas, pa- sirinkite maksimalų judesių skaičių. Spauskite elektrinį įrankį į ruošinį ir lėtai leiskite pjūklelį į ruošinį. Kai tik atraminė plokštė (2) priglus prie ruošinio visu pavi- ršiumi, toliau pjaukite išilgai numatytos pjovimo linijos. Atliekant kai kuriuos darbus pjūklelį (1) galima įstatyti apver- tus 180° kampu ir pjauti elektrinį įrankį apsukus kita krypti- mi. Tepimo ir aušinimo skystis Kad metalas pjaunamas neįkaistų, išilgai pjūvio linijos užpil- kite tepimo ir aušinimo skysčio. Nuorodos, kaip optimaliai elgtis su akumuliatoriumi Saugokite akumuliatorių nuo drėgmės ir vandens. Akumuliatorių sandėliuokite tik nuo −20°C iki 50°C tem- peratūroje. Pvz., nepalikite akumuliatoriaus vasarą automo- bilyje. Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrum- pėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pa- keisti. Laikykitės pateiktų šalinimo nurodymų. Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Pjūklelio įtvarą valykite minkštu skudurėliu. Norėdami išvaly- ti, iš prietaiso išimkite pjūklelį. Pjūklelio įtvarą tepkite tinka- momis tepimo priemonėmis, kad jis gerai veiktų. Jei norite išvengti elektrinio įrankio veikimo sutrikimų dėl užteršimo, todėl medžiagų, kurias pjaunant labai kyla dulkės, nejaukite iš apačios ir virš galvos. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Transportavimas Kartu pateikiamų ličio jonų akumuliatorių gabenimui taiko- mos pavojingų krovinių gabenimą reglamentuojančių įstaty- mų nuostatos. Naudotojui akumuliatorius gabenti keliais lei- džiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpo- rtas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo spe- cialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas kor- pusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuo- jami. Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, Bosch Power Tools 1 609 92A 4T8 | (26.03.2019)184 | 한국어 pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti sure- nkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Akumuliatoriai ir baterijos: Ličio jonų: prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas“, Puslapis183).

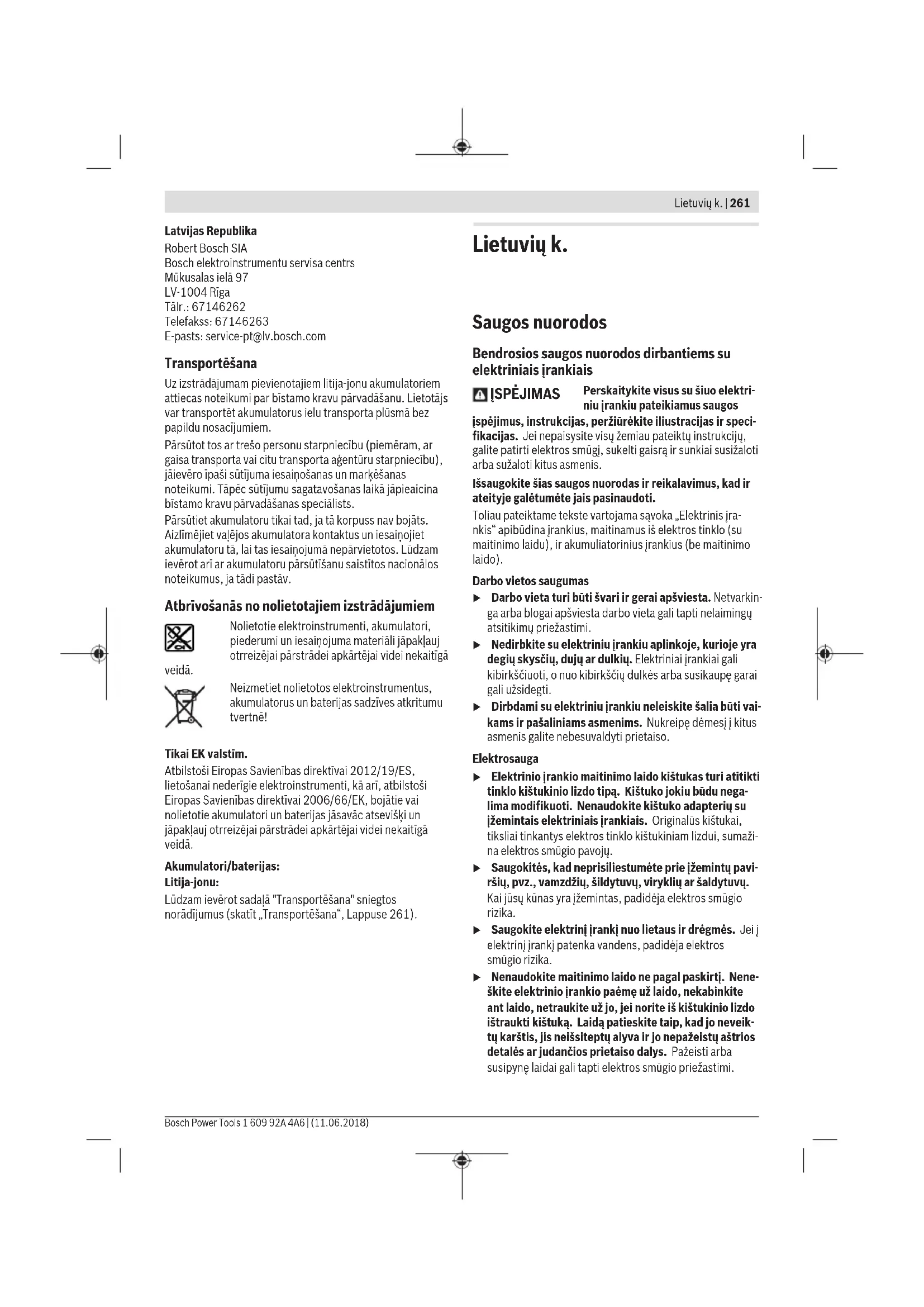

no skrūves garuma. Apkalpošana un apkope Apkalpošana un tīrīšana Pirms jebkura darba ar elektroinstrumentu (piemē- ram, pirms apkalpošanas, darbinstrumenta nomaiņas utt.), kā arī pirms transportēšanas vai uzglabāšanas iz- ņemiet no tā akumulatoru. Nejauša ieslēdzēja nospieša- na var izraisīt savainojumu. Lai nodrošinātu ilgstošu un nevainojamu elektroin- strumenta darbību, uzturiet tīru tā korpusu un ventilā- cijas atveres. Ja akumulators ir nolietojies, nogādājiet to firmas Bosch piln- varotā elektroinstrumentu remonta darbnīcā. Klientu konsultāciju dienests un konsultācijas par lietošanu Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jau- tājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis- labākajā veidā, sniedzot atbildes uz jautājumiem par mūsu iz- strādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz iz- strādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas iel ā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Transportēšana Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez pa- pildu nosacījumiem. Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gai- sa transporta vai citu transporta aģentūru starpniecību), jāie- vēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina kravu pārva- dāšanas speciālists. Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlī- mējiet vaļējos akumulatora kontaktus un iesaiņojiet akumula- toru tā, lai tas iesaiņojumā nep ārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos na- cionālos noteikumus, ja tādi pastāv. Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, akumulatori, piederu- mi un iesaiņojuma materiāli jāpakļauj otrreizējai pār- strādei apkārtējai videi nekaitīgā veidā. Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē! Tikai ES valstīm Atbilstoši Eiropas Savienības direktīvai 2012/19/ES par nolietotajām elektriska- jām un elektroniskajām ierīcēm, lietošanai nederīgie elektroinstrumenti, kā arī, atbil- stoši direktīvai 2006/66/EK, bojātie vai no- lietotie akumulatori un baterijas jāsavāc at- sevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Akumulatori un baterijas Litija-jonu akumulatori Lūdzam ievērot sadaļā „Transportēšana“ (lappuse 151) sniegtos norādījumus. Tiesības uz izmaiņām tiek saglabātas. Lietuviškai Saugos nuorodos Bendrosios darbo su elektriniais įrankiais saugos nuorodos Perskaitykite visas šias saugos nuoro- das ir reikalavimus. Jei nepaisysite že- miau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elek- tros smūgis, kilti gaisras ir galite sunkiai susižaloti arba suža- loti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitini- mo laidu), ir akumuliatorinius įrankius (be maitinimo laido). Darbo vietos saugumas Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. OBJ_BUCH-2907-001.book Page 151 Wednesday, July 27, 2016 9:32 AM152 | Lietuviškai 1 609 92A 2P0 | (27.7.16) Bosch Power Tools Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali ki- birkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su elektriniu įrankiu neleiskite šalia būti žiū- rovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso. Elektrosauga Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali- ma modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiks- liai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. Saugokitės, kad neprisiliestumėte prie įžemintų pa- viršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio ri- zika. Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Nenaudokite maitinimo laido ne pagal paskirtį, t.y. ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios de- talės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. Jei su elektriniu įrankiu dirbate lauke, naudokite tik to- kius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus. Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugi- klį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga Būkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavar- gę arba vartojote narkotikų, alkoholio ar medika- mentų. Akimirksnio neatidumas dirbant su elektriniu įran- kiu gali tapti sunkių sužalojimų priežastimi. Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos prie- mones, pvz., respiratorių ar apsauginę kaukę, neslystan- čius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti. Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar neš- dami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvyk- ti nelaimingas atsitikimas. Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti. Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiau- svyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situa- cijose. Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus dra- bužius, papuošalus bei ilgus plaukus gali įtraukti besisu- kančios dalys. Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nu- siurbimo įrenginius sumažėja kenksmingas dulkių povei- kis. Rūpestinga elektrinių įrankių priežiūra ir naudojimas Neperkraukite prietaiso. Naudokite jūs ų darbui tinka- mą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirb- site geriau ir saugiau, jei neviršysite nurodyto galingumo. Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo iš- traukite kištuką ir/arba išimkite akumuliatorių. Ši at- sargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo. Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir nie- kur nestringa, ar nėra sulūžusių ar pažeistų dalių, ku- rios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pa- vojingos situacijos. Rūpestinga akumuliatorinių įrankių priežiūra ir naudoji- mas Akumuliatoriui įkrauti naudokite tik tuos įkroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio ti- po akumuliatoriams skirtą įkroviklį, iškyla gaisro pavojus. OBJ_BUCH-2907-001.book Page 152 Wednesday, July 27, 2016 9:32 AMLietuviškai | 153 Bosch Power Tools 1 609 92A 2P0 | (27.7.16) Su elektriniu įrankiu galima naudoti tik jam skirtą aku- muliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus. Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso aku- muliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą. Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis – nedelsdami kreipkitės į gydytoją. Akumuliato- riaus skystis gali sudirginti ar nudeginti odą. Aptarnavimas Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudoti. Saugos nuorodos dirbantiems su gręžimo maši- nomis ir gręžtuvais Jei atliekate darbus, kurių metu darbo įrankis arba varžtas gali kliudyti paslėptus elektros laidus, tai elek- trinį įrankį laikykite už izoliuotų rankenų. Palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis. Naudokite su elektriniu įrankiu pateiktas papildomas rankenas. Nesuvaldžius elektrinio įrankio, galima susižeis- ti. Prieš pradėdami darbą tinkamais ieškikliais patikrinki- te, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abe- jojate, galite pasikviesti į pagalbą vietinius komunali- nių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujo- tiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių. Jei darbo įrankis įstringa, tuojau pat išjunkite elektrinį įrankį. Būkite pasirengę dideliam reakcijos momentui, kuris gali sukelti atgalinį smūgį. Darbo įrankis gali įstrig- ti, jei: – elektrinis įrankis yra pernelyg apkraunamas arba – jis yra perkreipiamas apdirbamame ruošinyje. Tvirtai laikykite elektrinį įrankį. Užveržiant ir atlaisvi- nant varžtus gali atsirasti trumpalaikis reakcijos momen- tas. Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka. Prieš padėdami elektrinį įrankį būtinai jį išjunkite ir pa- laukite, kol jo besisukančios dalys visiškai sustos. Dar- bo įrankis gali užstrigti, tuomet kyla pavojus nesuvaldyti prietaiso. Neardykite akumuliatoriaus. Galimas trumpojo sujungi- mo pavojus. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgo saulės spindulių poveikio, ugnies, vandens ir drėgmės. Iškyla sprogimo pavojus. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Išvėdinkite patalpą, o jei atsirado nega- lavimų, kreipkitės į gydytoją. Šie garai gali sudirginti kvė- pavimo takus. Akumuliatori ų naudokite tik su jūsų Bosch elektriniu įrankiu. Tik taip apsaugosite akumuliatorių nuo pavojingos per didelės apkrovos. Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. Gaminio ir techninių duomenų aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateik- tų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis. Atverskite lapą su elektrinio įrankio schema ir, skaitydami ins- trukciją, palikite šį lapą atverstą. Elektrinio įrankio paskirtis Elektrinis įrankis yra skirtas varžtams įsukti ir atsukti bei me- dienai, metalui, keramikai ir plastikui gręžti. Šio elektrinio įrankio šviesa skirta tiesioginei jo darbo sričiai apšviesti ir netinka buitinių patalpų apšvietimui. Pavaizduoti prietaiso elementai Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose. 1 Greitojo užveržimo griebtuvas 2 Sukimo momento nustatymo žiedas 3 Greičių perjungiklis 4 Akumuliatoriaus atblokavimo klavišas* 5 Akumuliatorius* 6 Sukimosi krypties perjungiklis 7 Įjungimo-išjungimo jungiklis 8 Akumuliatoriaus įkrovos indikatorius 9 Prožektorius „PowerLight“ 10 Rankena (izoliuotas rankenos paviršius) 11 Universalus suktuvo antgalių laikiklis* 12 Suktuvo antgalis* *Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje. Techniniai duomenys Akumuliatorinis gręžtuvas-suktuvas GSR 12V-15 Gaminio numeris 3 601 H68 1.. Nominalioji átampa V= 12

• priklausomai nuo naudojamo akumuliatoriaus ** ribota galia, esant temperatūrai <0 °C OBJ_BUCH-2907-001.book Page 153 Wednesday, July 27, 2016 9:32 AM154 | Lietuviškai 1 609 92A 2P0 | (27.7.16) Bosch Power Tools Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagal EN 60745-2-1. Pagal A skalę išmatuotas prietaiso garso slėgio lygis tipiniu atveju siekia 71 dB(A). Paklaida K=3 dB. Triukšmo lygis dirbant su prietaisu gali viršyti 80 dB(A). Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatytos pagal EN 60745-2-1. Gręžimas į metalą: a

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metodą, ir jį galima naudoti elektriniams įrankiams palyginti. Jis skirtas vibracijos poveikiui laikinai įvertinti. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis nau- dojamas kitokiai paskirčiai, su kitokia papildoma įranga arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laiko- tarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įver- tinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite pa- pildomas apsaugos priemones, pvz.: elektrinių ir darbo įran- kių techninę priežiūrą, rankų šildymą, darbo eigos organizavi- mą. Montavimas Akumuliatoriaus įkrovimas (žr. pav. A) Naudokite tik priedų puslapyje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prie- taise naudojamo ličio jonų akumuliatoriaus. Nuoroda: Akumuliatorius pateikiamas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą aku- muliatorių kroviklyje visiškai įkraukite. Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavi- mo trukmė dėl to nesutrumpėja. Krovimo proceso nutrauki- mas akumuliatoriui nekenkia. Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku- muliatorius išsikrauna, apsauginis išjungiklis išjungia elektrinį įrankį, ir darbo įrankis nebesisuka. Jeigu elektrinis įrankis išsijungė automatiškai, neban- dykite vėl spausti įjungimo-išjungimo jungiklio. Taip ga- lite sugadinti ličio jonų akumuliatorių. Norėdami išimti akumuliatorių 5, nuspauskite fiksavimo klavi- šą 4 ir ištraukite jį žemyn. Nenaudokite jėgos. Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumu- liatoriaus šalinimo. Įrankių keitimas (žr. pav. B) Prieš atliekant bet kokius prietaiso priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t.t.), o taip pat transportuojant ir sandėliuojant prietaisą, bū- tina iš jo išimti akumuliatorių. Priešingu atveju galite su- sižeisti, netyčia nuspaudę įjungimo-išjungimo jungiklį. Kuomet įjungimo-išjungimo jungiklis 7 nėra nuspaustas, grę- žimo suklys yra užblokuotas. Tai leidžia greitai, patogiai ir pa- prastai pakeisti darbo įrankius griebtuve. Greitojo užveržimo griebtuvą 1 sukdami kryptimi atlaisvin- kite tiek, kad galėtumėte įstatyti darbo įrankį. Įstatykite darbo įrankį. Užveržkite ranka greitojo užveržimo griebtuvo 1 įvorę, sukda- mi kryptimi. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių me- dienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukelian- čios, o ypač, kai mediena yra apdorota specialiomis medie- nos priežiūros priemonėmis (chromatu, medienos apsau- gos priemonėmis). Medžiagas, kuriose yra asbesto, lei- džiama apdoroti tik specialistams. –Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. Tuščiosios eigos sūkių skaičius –1-uoju greičiu –2-uoju greičiu min

Maks. varžtų Ø mm 7 Griebtuvo kumštelių praskėtimo ribos mm 1,0–10 Svoris pagal „EPTA-Procedure 01:2014“ kg 1,0 –1,2* Leidžiamoji aplinkos temperatūra – įkraunant – įrankiui veikiant** ir jį sandėliuojant

• priklausomai nuo naudojamo akumuliatoriaus ** ribota galia, esant temperatūrai <0 °C OBJ_BUCH-2907-001.book Page 154 Wednesday, July 27, 2016 9:32 AMLietuviškai | 155 Bosch Power Tools 1 609 92A 2P0 | (27.7.16) Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Naudojimas Paruošimas naudoti Akumuliatoriaus įdėjimas Nuoroda: Naudojant šiam prietaisui netinkamą akumuliato- rių, elektrinis prietaisas gali netinkamai veikti ar sugesti. Sukimosi krypties perjungiklį 6 perstatykite į vidurinę padėtį, tuomet išvengsite netyčinio prietaiso įjungimo. Įstatykite įkrautą akumuliatorių 5 į rankeną taip, kad jis juntamai užsifik- suotų ir visiškai priglustų prie rankenos. Sukimosi krypties keitimas (žr. pav. C) Sukimosi krypties perjungikliu 6 galite keisti elektrinio įrankio sukimosi kryptį. Tačiau tuomet, kai įjungimo-išjungimo jungi- klis 7 yra nuspaustas, tai padaryti yra neįmanoma. Dešininis sukimasis: norėdami gręžti ir įsukti varžtus, pers- tumkite krypties perjungiklį 6 į kairę iki atramos. Kairinis sukimasis: norėdami atlaisvinti arba išsukti varžtus ir veržles, perstumkite sukimosi krypties perjungiklį 6 iki galo į dešinę. Sukimo momento pasirinkimas Sukimo momento nustatymo žiedu 2 galite nustatyti sukimo momentą pasirinkdami vieną iš 20 pakopų. Tinkamai nusta- čius darbinis įrankis sustoja, kai tik varžtas įsukamas į medžia- gą norimu gyliu arba kai pasiekiamas nustatytas sukimo mo- mentas. Padėtyje „ “ apsauginė sankaba yra išjungta, pvz., norint gręžti. Norė dami varžtus išsukti, pasirinkite didesnį sukimo momen- tą arba nustatykite ties simboliu „ “. Mechaninis greičių perjungimas Greičių perjungiklį 3 leidžiama naudoti tik tuomet, kai prietaisas yra visiškai sustojęs. Greičių perjungikliu 3 galima pasirinkti 2 sūkių skaičiaus dia- pazonus. I greitis: Mažo sūkių skaičiaus diapazonas; skirtas didelio skersmens kiaurymėms gręžti arba varžtams sukti. II greitis: Didelio sūkių skaičiaus diapazonas; skirtas mažo skersmens kiaurymėms gręžti. Jei greičių perjungiklio 3 negalima pastumti iki atramos, su gręžtuvu šiek tiek pasukite griebtuvą. Įjungimas ir išjungimas Norėdami įjungti elektrinį įrankį, nuspauskite įjungimo-išjun- gimo jungiklį 7 ir laikykite jį nuspaustą. Prožektorius 9 šviečia, kai šiek tiek arba visiškai nuspaustas įjungimo-išjungimo jungiklis 7; jis apšviečia darbinę sritį, kai ji nepakankamai apšviesta. Norėdami išjungti elektrinį įrankį, atleiskite įjungimo-išjungi- mo jungiklį 7. Kad tausotum ėte energiją, elektrinį įrankį įjunkite tik tada, kai naudosite. Sūkių reguliavimas Įjungto elektrinio įrankio sūkių skaičių tolygiai galite reguliuoti atitinkamai spausdami įjungimo-išjungimo jungiklį 7. Lengvai spaudžiant įjungimo-išjungimo jungiklį 7, įrankis vei- kia mažais sūkiais. Daugiau nuspaudus jungiklį, sūkiai atitin- kamai padidėja. Visiškai automatinė suklio blokuotė (Auto-Lock) Jei įjungimo-išjungimo jungiklis 7 nepaspaustas, gręžimo su- klys ir įrankio laikiklis užblokuojami. Ši funkcija leidžia įsukti varžtus rankiniu būdu, kai akumuliato- rius yra išsikrovęs, arba naudoti elektrinį įrankį kaip atsuktu- vą. Inercinis stabdys Atleidus įjungimo-išjungimo jungiklį 7, griebtuvas yra stabdo- mas ir darbo įrankiui neleidžiama toliau suktis. Įsukdami varžtus įjungimo-išjungimo jungiklį 7 atleiskite tik ta- da, kai varžtas tvirtai įsisuka į ruošinį. Tada varžto galvutė ne- įsiskverbia į ruošinį. Akumuliatoriaus įkrovos indikatorius Akumuliatoriaus įkrovos indikatorius 8, kai įjungimo-išjungi- mo jungiklis 7 pusiau arba visiškai paspaustas, kelioms sekun- dėms rodo akumuliatoriaus įkrovą; jį sudaro 3 žali šviesos dio- dai. Su temperatūros pokyčiu susijusi apsauga nuo perkrovos Jei elektrinis įrankis naudojamas pagal paskirtį, jis nebus vei- kiamas perkrovos. Esant per didelei apkrovai arba akumulia- toriaus temperatūrai esant už leidžiamojo temperatūros dia- pazono ribų, sumažinamas sūkių skaičius. Elektrinis įrankis maksimaliu sūkių skaičiumi vėl pradeda veikti tik pasiekus lei- džiamąją akumuliatoriaus temperatūrą. Darbo patarimai Į varžtą įremkite tik išjungtą elektrinį įrankį. Besisukan- tys darbo įrankiai gali nuslysti. Ilgesnį laiką mažais sūkiais veikęs elektrinis įrankis turi būti aušinamas apie 3 min., leidžiant jam veikti maksimaliais sū- kiais tuščiąja eiga. Gręždami metalą naudokite tik nepriekaištingai išgaląstus HSS grąžtus (HSS = didelio atsparumo greitapjovis plienas). Garantuotos kokybės grąžtus rasite Bosch papildomos įran- gos programoje. Prieš įsukdami didesnius, ilgesnius varžtus į kietus ruošinius, turėtumėte išgręžti

varžto ilgio kiaurymę, kurios skersmuo būtų lygus sriegio vidiniam diametrui. Šviesos diodai Talpa Dega nuolat 3 x žali ≥ 2/3 Dega nuolat 2 x žali ≥1/3 Dega nuolat 1 x žalias < 1/3 Mirksi 1 x žalias Atsarga OBJ_BUCH-2907-001.book Page 155 Wednesday, July 27, 2016 9:32 AM156 | 한국어 1 609 92A 2P0 | (27.7.16) Bosch Power Tools Priežiūra ir servisas Priežiūra ir valymas Prieš atliekant bet kokius prietaiso priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t.t.), o taip pat transportuojant ir sandėliuojant prietaisą, bū- tina iš jo išimti akumuliatorių. Priešingu atveju galite su- sižeisti, netyčia nuspaudę įjungimo-išjungimo jungiklį. Reguliariai valykite elektrinį įrankį ir ventiliacines an-gas jo korpuse, tuomet galėsite dirbti kokybiškai ir sau-giai.Jei akumuliatorius nebeveikia, prašome kreiptis į Bosch įga-liotą klientų aptarnavimo tarnybą. Klientų aptarnavimo skyrius ir naudotojų konsul- tavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at-sarginėmis dalimis. Detalius brėžinius ir informaciją apie at-sargines dalis rasite čia:www.bosch-pt.comBosch naudotojų konsultavimo tarnybos specialistai mielai at-sakys į klausimus apie mūsų gaminius ir papildomą įrangą.Ieškant informacijos ir užsakant atsargines dalis prašome bū-tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.LietuvaBosch įrankių servisasInformacijos tarnyba: (037) 713350ļrankių remontas: (037) 713352Faksas: (037) 713354El. paštas: service-pt@lv.bosch.com Transportavimas Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžia-ma be jokių apribojimų.Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpor-tas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir žen-klinimui taikomus ypatingus reikalavimus. Būtina, kad ren-giant siuntą dalyvautų pavojingų krovinių gabenimo specialis- tas. Siųskite tik tokius akumuliatorius, kurių nepažeistas korpu-sas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų.Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buiti-nių atliekų konteinerius!Tik ES šalims:Pagal Europos direktyvą 2012/19/ES, nau-doti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplin-kai nekenksmingu būdu.Akumuliatoriai ir baterijosLičio jonų:Prašome laikytis skyriuje „Transporta-vimas“, psl. 156 pateiktų nuorodų.Galimi pakeitimai.

Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Transportēšana Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem. Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēša- nas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina kravu pārvadāšanas speciālists. OBJ_BUCH-2924-001.book Page 170 Thursday, July 21, 2016 12:49 PMLatviešu | 171 Bosch Power Tools 1 609 92A 29E | (21.7.16) Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumula- tora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tā- di pastāv. Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotās akumulatora apgaismošanas lampas, to piederumi un iesaiņojuma materiāli jāsavāc un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet akumulatora apgaismošanas lampas un akumulatorus vai baterijas sadzī- ves atkritumu tvertnē! Tikai ES valstīm Atbilstoši Eiropas Savienības direktīvai 2012/19/ES par nolietota- jām elektriskajām un elektroniskajām ierīcēm, lietošanai nederīgās akumulatora apgaismošanas lampas, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitī- gā veidā. Akum ulatori un baterijas Litija-jonu akumulatori Lūdzam ievērot sadaļā „Transportēšana“ (lappuse 170) snieg- tos norādījumus. Tiesības uz izmaiņām tiek saglabātas. OBJ_BUCH-2924-001.book Page 171 Thursday, July 21, 2016 12:49 PM172 | Lietuviškai 1 609 92A 29E | (21.7.16) Bosch Power Tools Lietuviškai Saugos nuorodos Saugos nuorodos dirbantiems su akumuliatoriniais prožektoriais Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenk- ti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis. Prašome perskaityti visas saugos nuorodas ir taisykles, kurios buvo pridėtos prie akumuliatoriaus arba elektrinio įrankio, su kuriuo buvo pristatytas aku- muliatorius, ir jų laikytis. Su akumuliatoriniu prožektoriumi elkitės atsargiai. Akumuliatorinis prožekto- rius smarkiai įkaitina, todėl padidėja gaisro ir sprogimo pavojus. Nedirbkite su akumuliatoriniu prožektoriumi sprogioje aplinkoje. Jei akumuliatorinis prožektorius išjungiamas automatiškai, įjungimo-išjungi- mo jungiklio nebespauskite. Priešingu atveju galite pažeisti akumuliatorių. Nenukreipkite šviesos srauto į žmones ar gyvūnus ir patys – net ir iš toliau – nežiūrėkite į šviesos srautą. Naudokite tik originalią Bosch papildomą įrangą. Neuždenkite prožektoriaus galvutės, kai akumuliatorinis prožektorius veikia. Veikiančio prožektoriaus galvutė įkaista ir, susikaupus karščiui, gali nudeginti. Akumuliatorinio prožektoriaus nenaudokite kelių eisme. Akumuliatorinis pro- žektorius nėra aprobuotas apšvietimui kelių eisme. Prieš pradėdami bet kokius akumuliatorinio prožektoriaus remonto darbus (pvz., montavimo, techninės priežiūros), o taip pat norėdami transportuoti ar sandėliuoti, iš aku muliatorinio prožektoriaus išimkite akumuliatorių. Neleiskite vaikams naudoti akumuliatorinio prožektoriaus. Jis skirtas profesi- onaliam naudojimui. Vaikai netyčia gali apakinti save ar kitus asmenis. Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgo saulės spindulių poveikio, ugnies, vandens ir drėgmės. Iškyla sprogimo pavo- jus. OBJ_BUCH-2924-001.book Page 172 Thursday, July 21, 2016 12:49 PMLietuviškai | 173 Bosch Power Tools 1 609 92A 29E | (21.7.16) Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daik- tų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Užtrumpinus akumulia- toriaus kontaktus galima nusideginti ir sukelti gaisrą. Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kon- takto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis – nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ir nudeginti odą. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Išvė- dinkite patalpą, o jei atsirado negalavimų, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. Akumuliatoriui įkrauti naudokite tik tuos įkroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą įkroviklį, iškyla gaisro pavojus. Akumuliatorių naudokite tik su jūsų Bosch gaminiu. Tik taip apsaugosite aku- muliatorių nuo pavojingos perkrovos. Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumu- liatorių. Dėl to g ali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. Gaminio ir techninių duomenų aprašas Prietaiso paskirtis Akumuliatorinis prožektorius yra skirtas nestacionariam sausų patalpų ir lauko zonų apšvietimui, jis apšviečia tam tikrą ribotą plotą ir veikia ribotą laiką, todėl nėra skirtas bendrajam patalpų apšvietimui. Pavaizduoti prietaiso elementai Pavaizduotų prietaiso dalių numeriai atitinka akumuliatorinio prožektoriaus schemos numerius. 1 Prožektoriaus galvutė 2 Įjungimo-išjungimo jungiklis 3 Akumuliatorius* 4 Akumuliatoriaus atblokavimo klavišas* *Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje. OBJ_BUCH-2924-001.book Page 173 Thursday, July 21, 2016 12:49 PM174 | Lietuviškai 1 609 92A 29E | (21.7.16) Bosch Power Tools Techniniai duomenys Montavimas Akumuliatoriaus įkrovimas (pap. įranga) (žr. pav. A) Nuoroda: Akumuliatorius pateikiamas iš dalies įkrautas. Kad akumuliatorius veiktų vi- sa galia, prieš pirmąjį naudojimą akumuliatorių kroviklyje visiškai įkraukite. Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavimo trukmė dėl to nesu- trumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia. Ličio jonų akumuliatoriuose esanti „Akumuliatoriaus celių apsaugos sistema (ECP)“ saugo juos nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia akumuliatorinį prožektorių. Jei akumuliatorinis prožektorius išjungiamas automatiškai, įjungimo-išjungi- mo jungiklio nebespauskite. Priešingu atveju galite pažeisti akumuliatorių. Norėdami išimti akumuliatorių 3, spauskite akumuliatoriaus atblokavimo klavišą 4 ir traukite akumuliatorių atgal iš akumuliatorinio prožektoriaus. Traukdami nenaudoki- te jėgos. Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumuliatoriaus šalinimo. Akumuliatorinis prožektorius GLI 12V-80 Gaminio numeris 3 601 D37 V.. Nominalioji átampa V= 12 Švietimo trukmė apie min/Ah 590 Apšvietimo elektros srovė Im 80 Svoris pagal „EPTA-Procedure 01:2014“ kg 0,32 – 0,53* Leidžiamoji aplinkos temperatūra – įkraunant – įrankiui veikiant** ir jį sandėliuojant

• priklausomai nuo naudojamo akumuliatoriaus ** ribota galia, esant temperatūrai <0 °C Apšviestų objektų spalvos gali pakisti. OBJ_BUCH-2924-001.book Page 174 Thursday, July 21, 2016 12:49 PMLietuviškai | 175 Bosch Power Tools 1 609 92A 29E | (21.7.16) Naudojimas Paruošimas naudoti Akumuliatoriaus įdėjimas Įstatykite įkrautą akumuliatorių 3 į rankeną ir įstumkite, kol jis juntamai užsifiksuos ir nebebus išsikišęs iš rankenos. Įjungimas ir išjungimas Akumuliatorinis prožektorius sukuria šviesos srautą, kuris eina iš prožekto- riaus galvutės 1. Norėdami akumuliatorinį prožektorių įjungti, paspauskite įjungimo-išjungimo jungiklį

Norėdami akumuliatorinį prožektorių išjungti, įjungimo-išjungimo jungiklį 2 paspaus- kite dar kartą. Kad tausotumėte energiją, nenaudojamą akumuliatorinį prožektorių išjunkite. Apsauga nuo visiškos iškrovos Ličio jonų akumuliatoriuose esanti „Akumuliatoriaus celių apsaugos sistema (ECP)“ saugo juos nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia akumuliatorinį prožektorių. Priežiūra ir servisas Priežiūra ir valymas Jei akumuliatorius nebeveikia, prašome kreiptis į Bosch įgaliotą klientų aptarnavimo tarnybą. Akumuliatoriniam prožektoriui techninės priežiūros nereikia, jame nėra dalių, kurias reiktų keisti ar atlikti techninę priežiūrą. Šviesos šaltinio pakeisti negalima. Jei šviesos šaltinis yra pažeistas, reikia pakeisti vi- są akumuliatorinį prožektorių. Akumuliatorinio prožektoriaus plastiko stiklą, kad jo nepažeistumėte, valykite sausu, minkštu skudurėliu. Nenaudokite valymo priemonių ir tirpiklių. Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gami- nio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir infor- maciją apie atsargines dalis rasite čia: www.bosch-pt.com OBJ_BUCH-2924-001.book Page 175 Thursday, July 21, 2016 12:49 PM176 | Lietuviškai 1 609 92A 29E | (21.7.16) Bosch Power Tools Bosch naudotojų konsultavimo tarnybos specialistai mielai atsakys į klausimus apie mūsų gaminius ir papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtžen- klį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Transportavimas Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių ga- benimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo įmo- nė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būti- na, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Akumuliatoriniai prožektoriai, papildoma įranga ir pakuotės turi būti ekologiš- kai utilizuojami. Akumuliatorinių prožektorių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų, naudoti nebetinkami akumuliatoriniai prožektoriai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ar išeikvoti aku- muliatoriai ir baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. OBJ_BUCH-2924-001.book Page 176 Thursday, July 21, 2016 12:49 PM한국어 | 177 Bosch Power Tools 1 609 92A 29E | (21.7.16) Akumuliatoriai ir baterijos Ličio jonų: Prašome laikytis skyriuje „Transportavimas“, psl. 176 pateik- tų nuorodų. Galimi pakeitimai.
