КОРИСНИЧКИ ПРИРАЧНИК GOP 12V28 Professional BOSCH

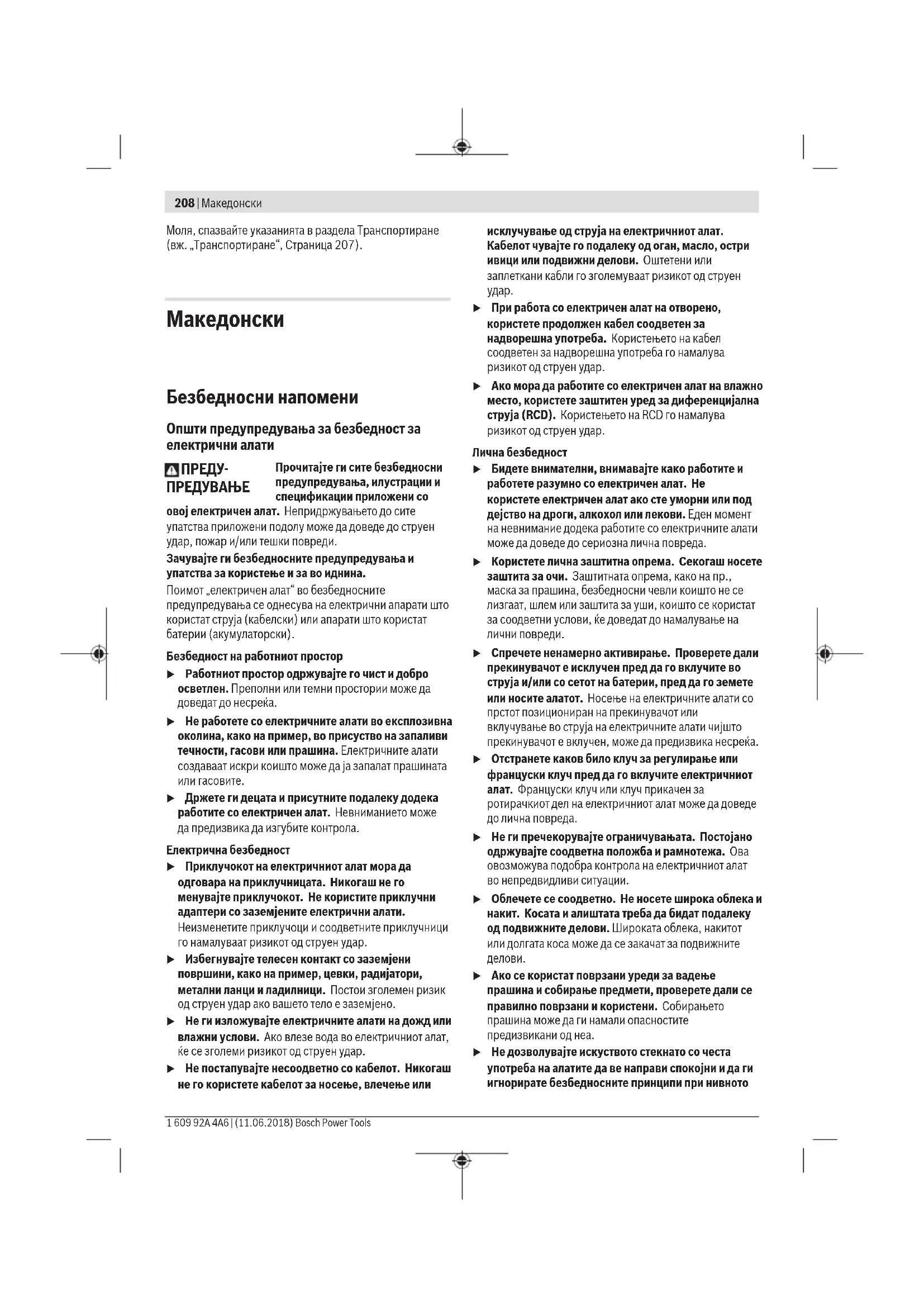

Безбедносни напомени Општи предупредувања за безбедност за електрични алати

Прочитајте ги сите безбедносни предупредувања, илустрации и спецификации приложени со овој електричен алат. Непридржувањето до сите упатства приложени подолу може да доведе до струен удар, пожар и/или тешки повреди. Зачувајте ги безбедносните предупредувања и упатства за користење и за во иднина. Поимот „електричен алат“ во безбедносните предупредувања се однесува на електрични апарати што користат струја (кабелски) или апарати што користат батерии (акумулаторски). Безбедност на работниот простор u Работниот простор одржувајте го чист и добро осветлен. Преполни или темни простории може да доведат до несреќа. u Не работете со електричните алати во експлозивна околина, како на пример, во присуство на запаливи течности, гасови или прашина. Електричните алати создаваат искри коишто може да ја запалат прашината или гасовите. u Држете ги децата и присутните подалеку додека работите со електричен алат. Невниманието може да предизвика да изгубите контрола. Електрична безбедност u Приклучокот на електричниот алат мора да одговара на приклучницата. Никогаш не го менувајте приклучокот. Не користите приклучни адаптери со заземјените електрични алати. Неизменетите приклучоци и соодветните приклучници го намалуваат ризикот од струен удар. u Избегнувајте телесен контакт со заземјени површини, како на пример, цевки, радијатори, метални ланци и ладилници. Постои зголемен ризик од струен удар ако вашето тело е заземјено. u Не ги изложувајте електричните алати на дожд или влажни услови. Ако влезе вода во електричниот алат, ќе се зголеми ризикот од струен удар. u Не постапувајте несоодветно со кабелот. Никогаш не го користете кабелот за носење, влечење или исклучување од струја на електричниот алат. Кабелот чувајте го подалеку од оган, масло, остри ивици или подвижни делови. Оштетени или заплеткани кабли го зголемуваат ризикот од струен

u При работа со електричен алат на отворено, користете продолжен кабел соодветен за надворешна употреба. Користењето на кабел соодветен за надворешна употреба го намалува ризикот од струен удар. u Ако мора да работите со електричен алат на влажно место, користете заштитен уред за диференцијална струја (RCD). Користењето на RCD го намалува ризикот од струен удар. Лична безбедност u Бидете внимателни, внимавајте како работите и работете разумно со електричен алат. Не користете електричен алат ако сте уморни или под дејство на дроги, алкохол или лекови. Еден момент на невнимание додека работите со електричните алати може да доведе до сериозна лична повреда. u Користете лична заштитна опрема. Секогаш носете заштита за очи. Заштитната опрема, како на пр., маска за прашина, безбедносни чевли коишто не се лизгаат, шлем или заштита за уши, коишто се користат за соодветни услови, ќе доведат до намалување на лични повреди. u Спречете ненамерно активирање. Проверете дали прекинувачот е исклучен пред да го вклучите во струја и/или со сетот на батерии, пред да го земете или носите алатот. Носење на електричните алати со прстот позициониран на прекинувачот или вклучување во струја на електричните алати чијшто прекинувачот е вклучен, може да предизвика несреќа. u Отстранете каков било клуч за регулирање или француски клуч пред да го вклучите електричниот алат. Француски клуч или клуч прикачен за ротирачкиот дел на електричниот алат може да доведе до лична повреда. u Не ги пречекорувајте ограничувањата. Постојано одржувајте соодветна положба и рамнотежа. Ова овозможува подобра контрола на електричниот алат во непредвидливи ситуации. u Облечете се соодветно. Не носете широка облека и накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните

u Ако се користат поврзани уреди за вадење прашина и собирање предмети, проверете дали се правилно поврзани и користени. Собирањето прашина може да ги намали опасностите предизвикани од неа. u Не дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при нивнотокористење. Невнимателно движење може да предизвика сериозна повреда во дел од секунда. Употреба и чување на електричните алати u Не го преоптоварувајте електричниот алат. Користете соодветен електричен алат за намената. Со соодветниот електричен алат подобро, побезбедно и побрзо ќе ја извршите работата за која е наменет. u Не користете електричен алат ако не можете да го вклучите и исклучите со помош на прекинувачот. Секој електричен алат којшто не може да се контролира со прекинувачот е опасен и мора да се

u Исклучете го електричниот алат од струја и/или извадете го сетот на батерии, ако се вади, пред да правите некакви прилагодувања, менувате дополнителна опрема или го складирате електричниот алат. Со овие превентивни безбедносни мерки се намалува ризикот од случајно вклучување на електричниот алат. u Чувајте ги електричните алати подалеку од дофат на деца и не дозволувајте лицата кои не ракувале со електричниот алат или не се запознаени со ова упатство да работат со истиот. Електричните алати се опасни во рацете на необучени корисници. u Одржување на електрични алати и дополнителна опрема. Проверете го порамнувањето или прицврстување на подвижните делови, спојот на деловите и сите други услови што може негативно да влијаат врз функционирањето на електричниот алат. Ако е оштетен, однесете го електричниот алат на поправка пред да го користите. Многу несреќи се предизвикани заради несоодветно одржување на електричните алати. u Острете и чистете ги алатите за сечење. Соодветно одржуваните ивици на алатите за сечење помалку се виткаат и полесно се контролираат. u Електричниот алат, дополнителната опрема, деловите и др., користете ги во согласност со ова упатство, внимавајте на работните услови и работата која ја вршите. Користењето на електричниот алат за други намени може да доведе до опасни ситуации. u Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во непредвидливи

Употреба и чување на батериски алат u Полнете ја батеријата само со полнач наведен од производителот. Полнач којшто е соодветен за еден тип сет на батерии може да предизвика опасност од пожар ако се користи за друг сет на батерии. u Електричните алати користете ги само со специјално наменети сетови на батерии. Користењето на други сетови на батерии може да предизвика опасност од повреда или пожар. u Кога не го користите сетот на батерии, чувајте го подалеку од други метални предмети, како на пр., спојувалки, монети, клучеви, шајки, завртки или други помали метални предмети што може да предизвикаат спој од еден до друг извор. Краток спој на батериските извори може да предизвика изгореници или пожар. u Под непредвидени околности, течноста може да истече од батеријата; избегнувајте контакт. При случаен допир, измијте се со млаз вода. Ако течноста влезе во очите, побарајте дополнителна медицинска помош. Течност истечена од батеријата може да предизвика иритација или изгореници. u Не употребувајте сет на батерии или алат што е оштетен или изменет. Оштетени или изменети батерии може да реагираат непредвидливо и да предизвикаат пожар, експлозија или опасност од

u Не го изложувајте сетот на батерии или алатот на оган или висока температура. Изложувањето на оган или на температура повисока од 130°C може да предизвика експлозија. u Следете ги сите упатства за полнење и не го полнете сетот на батерии или алатот надвор од температурниот опсег наведен во упатствата. Неправилното полнење или на температура надвор од наведениот опсег може да ја оштети батеријата и да ја зголеми опасноста од пожар. Сервисирање u Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се овозможува безбедно одржување на електричниот алат. u Никогаш не поправајте оштетени сетови на батерии. Поправката на сетови на батерии треба да ја врши само производителот или овластен сервис. Безбедносни напомени за Multi-Cutter u Држете го електричниот алат за изолираната површина додека сечете за да не дојде во контакт со скриена жица. Ако опремата за сечење дојде во допир со „жица под напон“, може да ги изложи металните делови на електричниот алат „под напон“ и операторот може да добие струен удар. u Користете го електричниот алат само за суво брусење. Навлегувањето на вода во електричниот алат го зголемува ризикот од електричен удар. u Внимание опасност од пожар! Избегнувајте прегревање на парчето што се бруси и брусилката. Пред да направите пауза во работата, секогаш испразнете го резервоарот за прав. Правта од брусењето во торбата за прав, микро честичките, хартиената кеса (или филтер-кесата одн. филтерот на вшмукувачот за прав) може да се запали при неповолни услови, како на пр. летање на искри при брусење на метали. Особена опасност постои, доколку Македонски | 209 Bosch Power Tools 1 609 92A 4A6 | (11.06.2018)210 | Македонски 1 609 92A 4A6 | (11.06.2018) Bosch Power Tools правта од брусењето се измеша со остатоци од лак, полиуретан или други хемиски материјали и доколку парчето што се бруси се вжешти по долготрајна

u Држете ги рацете подалеку од делот каде што се сече. Не фаќајте под делот што се обработува. Доколку дојдете во контакт со листовите за пила постои опасност од повреда. u Редовно чистете ги отворите за проветрување на вашиот електронски алат. Вентилаторот на моторот влече прав во куќиштето, а собирањето на голема количина на метална прав може да предизвика електрични опасности. u Користете соодветни уреди за пребарување, за да ги пронајдете скриените електрични кабли или консултирајте се со локалното претпријатие за снабдување со електрична енергија. Контактот со електрични кабли може да доведе до пожар и струен удар. Оштетувањето на гасоводот може да доведе до експлозија. Навлегувањето во водоводни цевки предизвикува оштетување. u При работата, држете го електричниот алат цврсто со двете дланки и застанете во сигурна положба. Со електричниот алат посигурно ќе управувате ако го држите со двете дланки. u При менувањето на алатот што се вметнува носете заштитни ракавици. Алатот што се вметнува се вжештува по долготрајна употреба. u Не стругајте навлажнети материјали (на пр. тапети) и не стругајте на влажна подлога. Навлегувањето на вода во електричниот алат го зголемува ризикот од електричен удар. u Површината што треба да ја обработите не ја третирајте со течности што содржат раствор. При стругањето доаѓа до затоплување на материјалите и може да се создадат отровни испарувања. u Бидете особено внимателни при користењето на стругачот и секачот. Алатките се многу остри, постои опасност од повреда. u Зацврстете го парчето што се обработува. Доколку го зацврстите со уред за затегнување или менгеме, тогаш парчето што се обработува се држи поцврсто отколку со Вашата рака. u При оштетување и непрописна употреба на батеријата може да излезе пареа. Внесете свеж воздух и доколку има повредени однесете ги на лекар. Пареата може да ги надразни дишните патишта. u Не ја отворајте батеријата. Постои опасност од краток спој. u Батеријата може да се оштети од острите предмети како на пр. клинци или одвртувач или со надворешно влијание. Може да дојде до внатрешен краток спој и батеријата може да се запали, да пушти чад, да експлодира или да се прегрее. u Користете ја батеријата само во производи од производителот. Само на тој начин батеријата ќе се заштити од опасно преоптоварување. Заштитете ја батеријата од топлина, на пр. од долготрајно изложување на сончеви зраци, оган, вода и влага. Инаку, постои опасност од експлозија. Опис на производот и перформансите Прочитајте ги сите безбедносни напомени и упатства. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди. Внимавајте на сликите во предниот дел на упатството за

Употреба со соодветна намена Електричниот алат е наменет за сечење и разделување на дрвени материјали, пластика, гипс, нежелезни метали и елементи за зацврстување (на пр. некалени клинци, хефт иглици). Исто така е погоден за обработка на меки ѕидни плочки како и за суво брусење и стругање на мали површини. Тој особено е погоден за работење близу рабови и на рамни површини. Електричниот алат треба да се обработува исклучиво со Bosch-опрема. Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на електричниот алат на графичката страница. (1) Прекинувач за вклучување/исклучување (2) Копче за отворање на батеријата (3)

(4) Отвори за вентилација (5) Вртливо копче за претходно бирање на бројот на

(6) Приказ за наполнетоста на батеријата (7) Прифат на алатот (8) Затегнувачки лост на граничникот на длабочина (9) Граничник за длабочина (10) Лист за сечење со вдлабнување

(11) Затегнувачка завртка (12) Клуч со внатрешна шестаголна глава (13) Рачка (изолирана површина на рачката) (14) Всисувач за прав

(17) Затегнувачки лост за всисувачот за прав

(18) Млазници за всисување A)(19) Адаптер за всисување

(20) Црево за издувни гасови

Илустрираната или опишана опрема не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема. Технички податоци Батериски Multi-Cutter GOP 12V-28 Број на дел/артикл 3601 HB5 0.. Номинален напон V= 12 Број на вртежи во празен од

во зависност од употребената батерија

ограничена јачина при температури <0 °C Техничките податоци се на испорачаната батерија. Информации за бучава/вибрации Вредностите за емисија на бучава се одредуваат согласно EN62841-2-4. Нивото на звучниот притисок на уредот, оценето со A, типично изнесува 79 dB(A). Несигурност K = 3 dB. Нивото на звучниот притисок при работењето може да надмине и 80 dB(A). Носете заштита за слухот! Збирни вредности на вибрации a

(векторски збир на трите насоки) и несигурност K утврдени во согласност со EN62841-2-4: Брусење: a

Сечење со лист за сечење со вдлабнување: a

Сечење со сегментен лист за пила: a

Нивото на вибрации наведено во овие упатства и вредноста на емисијата на бучава се измерени според мерни постапки нормирани во EN 62841 и можат да се користат за споредба меѓу електрични алати. Исто така може да се прилагоди за предвремена процена на нивото на вибрации и емисијата на бучава. Наведеното ниво на вибрации и вредноста на емисијата на бучава ги претставуваат главните примени на електричниот алат. Доколку електричниот алат се користи за други примени, алатот што се вметнува отстапува од нормите или недоволно се одржува, нивото на вибрации и вредноста на емисијата на бучава можат да отстапуваат. Ова може значително да го зголеми нивото на вибрации и емисијата на бучава во целокупниот период на работење. За прецизно одредување на нивото на вибрации и емисијата на бучава, треба да се земе предвид периодот во кој уредот е исклучен или едвај работи, а не во моментот кога е во употреба. Ова може значително да го намали нивото на вибрации и емисијата на бучава во целокупниот период на работење. Утврдете ги дополнителните мерки за безбедност за заштита на корисникот од влијанието на вибрациите, како на пр.: одржувајте ги внимателно електричните алати и алатите за вметнување, одржувајте ја топлината на дланките, организирајте го текот на работата.

u Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди. Полнење на батеријата u Користете ги само полначите коишто се наведени во техничките податоци. Само овие уреди за полнење се погодни за литиум-јонската батерија за Вашиот електричен уред. Напомена: Батеријата се испорачува делумно наполнета. За да ја наполните целосно батеријата, пред првата употреба ставете ја на полнач додека не се наполни целосно. Литиум-јонските батерии може да се наполнат во секое време, без да се намали нивниот рок на употреба. Прекинот при полнењето не ú наштетува на батеријата. Литиум-јонската батерија е заштитена од длабоко празнење со „Electronic Cell Protection (ECP)“. Доколку се испразни батеријата, електричниот алат ќе се исклучи со помош на заштитниот прекинувач: Електричниот алат не се движи веќе. За да ја извадите батеријата (3) притиснете на копчињата за отворање (2) и извлечете ја батеријата наназад од електричниот алат. Притоа не употребувајте сила. Внимавајте на напомените за отстранување. Приказ за наполнетоста на батеријата Трите зелени LED-светилки на приказот за наполнетост на батеријата (6) ја покажуваат наполнетоста на батеријата (3). Приказот за наполнетост на батеријата свети само 5 секунди по вклучувањето. Македонски | 211 Bosch Power Tools 1 609 92A 4A6 | (11.06.2018)212 | Македонски 1 609 92A 4A6 | (11.06.2018) Bosch Power Tools LED-светилки Капацитет Трајно светло 3 x зелено ≥ 2/3 Трајно светло 2 x зелено ≥ 1/3 Трајно светло 1 x зелено < 1/3 Трепкаво светло 1 x зелено Резерва Трепкаво светло 3 x зелено празно Доколку по вклучувањето не свети LED-светилката, батеријата е дефектна и мора да се замени. Замена на алатот u При менување на алатот носете заштитни ракавици. Доколку го допирате алатот за вметнување, постои опасност од повреда. Избирање на алатот за вметнување Внимавајте на алатите за вметнување кои се предвидени за Вашиот електричен алат. Алат за вметнување GOP 12V-28 Следната табела содржи примери за алати за вметнување. Други алати за вметнување ќе најдете во обемната програма за опрема на Bosch. Алат за вметнување Материјал Примена

Дрвени, пластични материјали, нежелезни

Разделување и сечење со вдлабнување ; близу до рабови, во агли и тешко достапни места; Пример: кратење на веќе инсталирани подни лајсни или рамки на врати, сечење со вдлабнување при прилагодување на подни панели Основна брусна плоча за брусни

серијата Delta 93мм во зависност од брусниот лист Брусење на површини на рабови, во агли или тешко достапни места; во зависност од брусниот лист, на пр. за брусење на дрво, боја, лак, камен; Платно за чистење и структурирање на дрвото, отстранување на 'рѓа од метал и за брусење на лакови, филц за полирање за претполирање

Дрво, цевки/профили, боја, лак, филери, метал Удобно и ефикасно брусење до дијаметар од 55 mm; Црвени листови за брусење на дрво, цевки/профили, лакови, филери и метал Биметален лист за

вдлабнување за дрво и метал Меко дрво, мека пластика, гипс картон, алуминиумски профили и профили од нежелезен метал со тенки ѕидови, тенки лимови, некалени клинци и завртки Помали сечења за разделување и вдлабнување; Пример: сечење на вдлабнувања за приклучници, рамно разделување на бакарни цевки, сечења за вдлабнување во гипс картон плочи Филигрански работи на прилагодување во дрво; Пример: повторно сечење на вдлабнувања за брави и

вдлабнување за обработка на дрво Дрвени материјали, мека пластика Брзи и длабоки сечења со разделување и вдлабнување; и за сечење блиску до рабови во агли и тешко достапни

Пример: тенко сечење со вдлабнување во масивно дрво за монтажа на решетка за проветрување Биметален лист за

вдлабнување за цврсто дрво Цврсто дрво, обложени

Сечење со вдлабнување во обложени табли или цврсто

Пример: монтажа на кровни прозори HM лист за сечење со вдлабнување

Метал, високо абразивни материјали, стаклени влакна, гипс Сечења со вдлабнување во високо абразивни материјали или метал; Пример: сечење на кујнски предни капаци, едноставноАлат за вметнување Материјал Примена картон, цементно врзан

сечење низ калени завртки, клинци и не'рѓосувачки

вдлабнување за дрво и метал Меко дрво, тврдо дрво, фурнирани табли, табли обложени со пластика, некалени клинци и

Сечења со вдлабнување во обложени табли или цврсто

Пример: кратење на рамка на врата, вдлабнувања за

HM-Riff сегментен лист за сечење Цементни фуги, меки ѕидни плочки, пластика зајакната со стаклени влакна, порбетон Сечење и разделување во делови близу до рабовите, на агли или на тешко достапни места; Пример: отстранување на фуги меѓу ѕидните плочки при поправки, жлебови во плочки, сечење гипс плочи или пластика Riff дијамантски сегментен лист за

Цементни фуги, меки ѕидни плочки, епоксидна смола, пластика зајакната со стаклени

Прецизно глодање и одвојување на материјалот на плочките/фугите, епоксидната смола и пластичните материјали зајакнати со стаклени влакна; Пример: Сечење на помали резови во меки ѕидни плочки и глодање на вдлабнувања во пластични материјали зајакнати со стаклени влакна HM-Riff Delta

Малтер, остатоци од бетон, дрво, абразивни

Турпирање и брусење на цврста подлога; Пример: отстранување на малтер или лепак за плочки (на пр. при замена на оштетени плочки), отстранување на остатоци од лепак за теписи HM-Riff отстранувач на

Малтер, фуги, епоксидна смола, пластика зајакната со стаклени влакна, абразивни

Глодање и одвојување на материјалот на фугите и плочките како и турпирање и брусење на цврста

Пример: отстранување на лепакот за плочки и малтерот

флексибилно Лепак за теписи, остатоци од боја,

Флексибилно стругање на мека подлога; Пример: отстранување на силиконски фуги, остатоци од лепак за теписи и остатоци од боја

назабен нож Изолационен материјал, изолациски плочи, подни плочи, плочи за звучна изолација, картон, теписи, гума,

Прецизно сечење на меки материјали; Пример: сечење на изолациони панели, рамно сечење на издаден изолациски материјал HM-Riff брусно

Дрво, боја Брусење на дрво или боја на тешко пристапни места без брусна хартија; Пример: брусење на боја помеѓу ламелите на прозорските ролетни, брусење на дрвени подови во

вдлабнување Стаклени влакна, малтер, дрво Сечења со вдлабнување во високо абразивни материјали; Пример: глодање на тенки мозаични плочки Македонски | 213 Bosch Power Tools 1 609 92A 4A6 | (11.06.2018)214 | Македонски 1 609 92A 4A6 | (11.06.2018) Bosch Power Tools Алат за вметнување Материјал Примена HCS-универзален секач за фуги Дилатациски фуги, кит за прозорци, изолациски материјали (камена

Сечење и разделување на меки материјали; Пример: сечење на силиконски дилатациски фуги или кит за прозорци Монтирање/менување на алатот за вметнување Доколку треба, изведете го монтираниот алат за вметнување. За да го извадите алатот што се вметнува, со клуч со внатрешна шестаголна глава(12) олабавете ја затезната завртка(11) и извадете го алатот. Поставете го соодветниот алат за вметнување (на пр. лист за сечење со вдлабнување(10)) во прифатот за алат (7), така што коленото ќе покажува надолу (погледнете ја сликата на графичката страница, натписот на алатот што се вметнува се чита од горната страна). Свртете го алатот што се вметнува во поволна работна позиција и оставете го да се вклопи во запците на прифатот за алат(7). Притоа можни се дванаесет позиции на 30°. Прицврстете го алатот за вметнување со завртката (11). Затегнувајте ја завртката со клуч со внатрешна шестоаголна глава (12) додека плоснатата пружина не легне рамно на алатот за вметнување. u Проверете дали е стабилен алатот за вметнување. Доколку алатот за вметнување е погрешно или не е сигурно зацврстен, може да се олабави за време на работењето и да предизвика опасност. Избор на брусен лист Во согласност со материјалот што се обработува и обемот на стругање, на располагање ви се различни брусни листови: Брусен лист Материјал Примена Гранулација – Сите дрвени материјали (на пр. цврсто, меко дрво, иверки, градежни

За рамно брусење и израмнување на мали

За завршно и фино брусење на дрво фино 180

За брусење на претходно намачкана боја (на пр. за израмнување на нерамнини од четката, капки боја и извалкани места) средно 80

За крајно брусење на основната боја пред лакирање фино 180

Ставање/менување на брусниот лист на основната брусна плоча Основната брусна плоча(15) е опремена со леплива лента, така што брусните листови со леплива лента може брзо и едноставно да се прицврстат. Истресете ја лепливата лента од основната брусна плоча(15) пред да ја наместите на брусниот лист(16), за да овозможите оптимално слепување. Брусниот лист(16) ставете го израмнето на едната страна од основната брусна плоча(15), потоа поставете го брусниот лист на основната брусна плоча и притиснете

За овозможување на оптимално всисување на прав, внимавајте на тоа, отворите на брусниот лист да одговараат со отворите на основната брусна плоча. За вадење на брусниот лист(16) фатете го за врвот и извлечете го од основната брусна плоча (15). Може да ги користите брусните листови, крпи за полирање и чистење од серијата Delta 93mm од програмата на опрема на Bosch. Опремата за брусење како крпи/филц за полирање не се зацврстува на истиот начин на основната брусна плоча.Вшмукување на прав/струготини Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или заболувања на дишните патишта на корисникот или лицата во околината. Одредени честички прав како на пр. прав од даб или бука важат за канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат азбест смеат да бидат обработувани само од страна на стручни лица. – Затоа, доколку е возможно, користете соодветен вшмукувач за прав за материјалот што се обработува. – Погрижете се за добра проветреност на работното

– Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2 . Внимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате. u Избегнувајте собирање прав на работното место. Правта лесно може да се запали. Приклучување на всисувач за прав (види слика A) Всисувачот за прав(14) е наменет само за работење со основна брусна плоча(15), не може да се комбинира со други алати за вметнување. При брусењето секогаш приклучувајте го всисувачот за

За да го монтирате всисувачот за прав (14) (опрема) извадете го алатот за вметнување. Вметнете го всисувачот за прав(14) до крај преку прифатот за алат(7) на затезното грло на електричниот алат. Свртете го всисувачот за прав во посакуваната позиција (не директно под електричниот алат). Притиснете го затегнувачкиот лост(17), за да се фиксира всисувачот за прав. Вметнете го адаптерот за всисување (19) на цревото за всисување (20) на млазниците за всисување (18). Поврзете го цревото за всисување (20) со всисувач за прав (опрема). Прегледот за приклучување на различни всисувачи за прав ќе го најдете на графичката страница. Всисувачот за прашина мора да е соодветен на материјалот на парчето што се обработува. При всисување на честички прав кои се особено опасни по здравје, канцерогени или суви, користете специјален

Ставање во употреба Вметнување на батеријата u Користете само оригинални Bosch литиум-јонски батерии со напон кој е наведен на спецификационата плочка на Вашиот електричниот алат. Користењето друг вид батерии може да доведе до повреди и опасност од пожар. Напомена: Користењето на батерии кои не се соодветни за Вашиот електричен алат може да доведе до погрешно функционирање или до оштетување на истиот. Наполнетата батерија (3) вметнете ја во дршката, додека не се вклопи и не легне рамно во дршката. Вклучување/исклучување u Проверете дали можете да го притиснете прекинувачот за вклучување/исклучување, без да ја отпуштите рачката. За вклучување на електричниот алат притиснете го прекинувачот за вклучување/исклучување (1) нанапред, така што на прекинувачот ќе се појави „I“. За исклучување на електричниот алат притиснете го прекинувачот за вклучување/исклучување (1) наназад, така што на прекинувачот ќе се појави „0“. Напомена: Доколку електричниот алат автоматски се изгаси поради испразнети или прегреани батерии, исклучете го со прекинувачот за вклучување/ исклучување (1). Наполнете ја батеријата одн. оставете го електричниот алат да се излади, пред повторно да го вклучите. Инаку батеријата може да се оштети. Претходно избирање на број на осцилации Со копчето за подесување на бројот на осцилации(5) можете да го изберете потребниот број на вртежи и за време на работењето на алатот. Неопходниот број на осцилации зависи од материјалот и работните услови и може да се одреди при практична

При сечење, разделување и брусење на поцврсти материјали како на пр. дрво или метал се препорачува степен за број на осцилации „6“, а за меки материјали како на пр. пластика степен на број на осцилации „4“. Совети при работењето u Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди. u Почекајте додека електричниот алат сосема не прекине со работа, пред да го тргнете настрана. Напомена: Не ги затворајте процепите за вентилација(4) на електричниот алат за време на работата, инаку се намалува животниот век на електричниот алат. Работен принцип Со помош на осцилирачкиот погон, алатот за вметнување осцилира до 20000пати во минута за 2,8°. Ова овозможува прецизно работење на тесен простор. Македонски | 215 Bosch Power Tools 1 609 92A 4A6 | (11.06.2018)216 | Македонски 1 609 92A 4A6 | (11.06.2018) Bosch Power Tools Работење со мал или еднаков притисок, инаку работењето ќе се влоши и алатот што се вметнува може да се блокира. За време на работата движете го електричниот алат напред-назад, за да не се загрее премногу алатот што се вметнува и да не се блокира.

u Користете само неоштетени, беспрекорни листови за пила. Искривените или неостри листови за пила може да се скршат, да влијаат негативно на сечењето или да предизвикаат повратен удар. u При сечење на лесни градежни материјали, внимавајте на законските одредби и препораки на производителот на материјалот. u Смеат да се обработуваат само меки материјали како дрво, гипс картон и сл. при сечење со вдлабнување! Пред сечењето со HCS-листови за сечење во дрво, шперплочи, градежни материјали итн. проверете дали на нив има туѓи тела како на пр. клинци, шрафови и сл. Доколку има, отстранете ги или употребете биметални листови за сечење.

Напомена: При сечењето на ѕидни плочки внимавајте на тоа дека електричните алати се изабуваат по долготрајна

Капацитетот на отстранување и изгледот во главно се одредуваат според изборот на брусниот лист, степенот на избраниот број на осцилации и притисокот на површината. Само беспрекорните брусни листови може да придонесат за добар капацитет на брусење и одржување на електричниот алат. Внимавајте на рамномерноста на притисокот, за да го зголемите рокот на употреба на алатот што се бруси. Прекумерното зголемување на притисокот врз површината не води кон зголемен капацитет на брусење, туку кон поголемо изабување на електричниот апарат и брусниот лист. За прецизно брусење на агли, рабови и тешко достапни места може да работите со врвот или еден раб од основната брусна плоча. При селективно брусење, брусниот лист може многу да се затопли. Намалете го бројот на осцилации и притисокот на површината и оставајте го брусниот лист да се олади. Брусниот лист со кој сте обработувале метал, не го користете за други материјали. Користете само оригинална Bosch опрема за брусење. При брусењето секогаш приклучувајте го всисувачот за

При стругањето одберете повисок степен на број на

Работете на мека подлога (на пр. дрво) со рамен агол и намалено притискање. Инаку стругачот може да ја исече

Заштита од преоптоварување во зависност од температурата Правилната употреба не може да го преоптовари електричниот алат. При преголемо оптоварување или работење надвор од дозволените граници на температура за батеријата, се намалува бројот на вртежи или се исклучува електричниот уред. При намален број на вртежи, електричниот алат се вклучува дури откако ќе се постигне дозволената температура на батеријата или при намалено оптоварување со полн број на вртежи. При автоматско исклучување, исклучете го електричниот алат, оставете ја батеријата да се олади и повторно вклучете го. Напомени за оптимално користење на батериите Заштитете ја батеријата од влага и вода. Складирајте ја батеријата во опсег на температура од −20°C до 50°C. Не ја оставајте батеријата на пр. во автомобилот во лето. Повремено чистете ги отворите за проветрување на батеријата со мека, чиста и сува четка. Скратеното време на работа по полнењето покажува, дека батеријата е потрошена и мора да се замени. Внимавајте на напомените за отстранување. Одржување и сервис Одржување и чистење u Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди. u Одржувајте ги чисти електричниот алат и отворите за проветрување, за да може добро и безбедно да

Редовно чистете ги Riff-алатите за вметнување (опрема) со жичана четка. Сервисна служба и совети при користење Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така ќе најдете на: www.bosch-pt.com Тимот за советување при користење на Bosch ќе випомогне доколку имате прашања за нашите производи и

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Литиум-јонските батерии подлежат на барањата на Законот за опасни материјали. Батериите може да се транспортираат само од страна на корисникот, без потреба од дополнителни квалификации. При пренос на истите од страна на трети лица (на пр. воздушен транспорт или шпедиција) неопходно е да се внимава на специјалните напомени на амбалажата и ознаките. Во таков случај, при подготовката на пратката мора да се повика експерт за опасни супстанци. Транспортирајте ги батериите само доколку куќиштето е неоштетено. Залепете ги отворените контакти и спакувајте ја батеријата на тој начин што нема да се движи во амбалажата. Ве молиме внимавајте на евентуалните дополнителни национални прописи. Отстранување Електричните апарати, батериите, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин. Не ги фрлајте електричните апарати и батериите во домашната канта за ѓубре! Само за земјите од ЕУ: Според европската регулатива 2012/19/EU електричните апарати што се вон употреба и дефектните или искористените батерии според регулативата 2006/66/EC мора одделно да се соберат и да се рециклираат за повторна употреба.

EU-Изјава за сообразност Со целосна одговорност изјавуваме, дека опишаните производи се во согласност со сите релевантни одредби на следните регулативи и прописи и се во согласност со следните норми. Техничка документација кај: * Батериски Multi- Cutter Број на дел/артикл

Безбедносни напомени Општи предупредувања за безбедност за електрични алати

Прочитајте ги сите безбедносни предупредувања, илустрации и спецификации приложени со овој електричен алат. Непридржувањето до сите упатства приложени подолу може да доведе до струен удар, пожар и/или тешки повреди. Зачувајте ги безбедносните предупредувања и упатства за користење и за во иднина. Поимот „електричен алат“ во безбедносните предупредувања се однесува на електрични апарати што користат струја (кабелски) или апарати што користат батерии (акумулаторски). Безбедност на работниот простор u Работниот простор одржувајте го чист и добро осветлен. Преполни или темни простории може да доведат до несреќа. u Не работете со електричните алати во експлозивна околина, како на пример, во присуство на запаливи течности, гасови или прашина. Електричните алати создаваат искри коишто може да ја запалат прашината или гасовите. u Држете ги децата и присутните подалеку додека работите со електричен алат. Невниманието може да предизвика да изгубите контрола. Електрична безбедност u Приклучокот на електричниот алат мора да одговара на приклучницата. Никогаш не го менувајте приклучокот. Не користите приклучни адаптери со заземјените електрични алати. Неизменетите приклучоци и соодветните приклучници го намалуваат ризикот од струен удар. u Избегнувајте телесен контакт со заземјени површини, како на пример, цевки, радијатори, метални ланци и ладилници. Постои зголемен ризик од струен удар ако вашето тело е заземјено. 1 609 92A 4T8 | (26.03.2019) Bosch Power ToolsМакедонски | 143 u Не ги изложувајте електричните алати на дожд или влажни услови. Ако влезе вода во електричниот алат, ќе се зголеми ризикот од струен удар. u Не постапувајте несоодветно со кабелот. Никогаш не го користете кабелот за носење, влечење или исклучување од струја на електричниот алат. Кабелот чувајте го подалеку од оган, масло, остри ивици или подвижни делови. Оштетени или заплеткани кабли го зголемуваат ризикот од струен

u При работа со електричен алат на отворено, користете продолжен кабел соодветен за надворешна употреба. Користењето на кабел соодветен за надворешна употреба го намалува ризикот од струен удар. u Ако мора да работите со електричен алат на влажно место, користете заштитен уред за диференцијална струја (RCD). Користењето на RCD го намалува ризикот од струен удар. Лична безбедност u Бидете внимателни, внимавајте како работите и работете разумно со електричен алат. Не користете електричен алат ако сте уморни или под дејство на дроги, алкохол или лекови. Еден момент на невнимание додека работите со електричните алати може да доведе до сериозна лична повреда. u Користете лична заштитна опрема. Секогаш носете заштита за очи. Заштитната опрема, како на пр., маска за прашина, безбедносни чевли коишто не се лизгаат, шлем или заштита за уши, коишто се користат за соодветни услови, ќе доведат до намалување на лични повреди. u Спречете ненамерно активирање. Проверете дали прекинувачот е исклучен пред да го вклучите во струја и/или со сетот на батерии, пред да го земете или носите алатот. Носење на електричните алати со прстот позициониран на прекинувачот или вклучување во струја на електричните алати чијшто прекинувачот е вклучен, може да предизвика несреќа. u Отстранете каков било клуч за регулирање или француски клуч пред да го вклучите електричниот алат. Француски клуч или клуч прикачен за ротирачкиот дел на електричниот алат може да доведе до лична повреда. u Не ги пречекорувајте ограничувањата. Постојано одржувајте соодветна положба и рамнотежа. Ова овозможува подобра контрола на електричниот алат во непредвидливи ситуации. u Облечете се соодветно. Не носете широка облека и накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните

u Ако се користат поврзани уреди за вадење прашина и собирање предмети, проверете дали се правилно поврзани и користени. Собирањето прашина може да ги намали опасностите предизвикани од неа. u Не дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при нивното користење. Невнимателно движење може да предизвика сериозна повреда во дел од секунда. Употреба и чување на електричните алати u Не го преоптоварувајте електричниот алат. Користете соодветен електричен алат за намената. Со соодветниот електричен алат подобро, побезбедно и побрзо ќе ја извршите работата за која е наменет. u Не користете електричен алат ако не можете да го вклучите и исклучите со помош на прекинувачот. Секој електричен алат којшто не може да се контролира со прекинувачот е опасен и мора да се

u Исклучете го електричниот алат од струја и/или извадете го сетот на батерии, ако се вади, пред да правите некакви прилагодувања, менувате дополнителна опрема или го складирате електричниот алат. Со овие превентивни безбедносни мерки се намалува ризикот од случајно вклучување на електричниот алат. u Чувајте ги електричните алати подалеку од дофат на деца и не дозволувајте лицата кои не ракувале со електричниот алат или не се запознаени со ова упатство да работат со истиот. Електричните алати се опасни во рацете на необучени корисници. u Одржување на електрични алати и дополнителна опрема. Проверете го порамнувањето или прицврстување на подвижните делови, спојот на деловите и сите други услови што може негативно да влијаат врз функционирањето на електричниот алат. Ако е оштетен, однесете го електричниот алат на поправка пред да го користите. Многу несреќи се предизвикани заради несоодветно одржување на електричните алати. u Острете и чистете ги алатите за сечење. Соодветно одржуваните ивици на алатите за сечење помалку се виткаат и полесно се контролираат. u Електричниот алат, дополнителната опрема, деловите и др., користете ги во согласност со ова упатство, внимавајте на работните услови и работата која ја вршите. Користењето на електричниот алат за други намени може да доведе до опасни ситуации. u Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во непредвидливи

Употреба и чување на батериски алат u Полнете ја батеријата само со полнач наведен од производителот. Полнач којшто е соодветен за еден Bosch Power Tools 1 609 92A 4T8 | (26.03.2019)144 | Македонски тип сет на батерии може да предизвика опасност од пожар ако се користи за друг сет на батерии. u Електричните алати користете ги само со специјално наменети сетови на батерии. Користењето на други сетови на батерии може да предизвика опасност од повреда или пожар. u Кога не го користите сетот на батерии, чувајте го подалеку од други метални предмети, како на пр., спојувалки, монети, клучеви, шајки, завртки или други помали метални предмети што може да предизвикаат спој од еден до друг извор. Краток спој на батериските извори може да предизвика изгореници или пожар. u Под непредвидени околности, течноста може да истече од батеријата; избегнувајте контакт. При случаен допир, измијте се со млаз вода. Ако течноста влезе во очите, побарајте дополнителна медицинска помош. Течност истечена од батеријата може да предизвика иритација или изгореници. u Не употребувајте сет на батерии или алат што е оштетен или изменет. Оштетени или изменети батерии може да реагираат непредвидливо и да предизвикаат пожар, експлозија или опасност од

u Не го изложувајте сетот на батерии или алатот на оган или висока температура. Изложувањето на оган или на температура повисока од 130°C може да предизвика експлозија. u Следете ги сите упатства за полнење и не го полнете сетот на батерии или алатот надвор од температурниот опсег наведен во упатствата. Неправилното полнење или на температура надвор од наведениот опсег може да ја оштети батеријата и да ја зголеми опасноста од пожар. Сервисирање u Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се овозможува безбедно одржување на електричниот алат. u Никогаш не поправајте оштетени сетови на батерии. Поправката на сетови на батерии треба да ја врши само производителот или овластен сервис. Безбедносни напомени за сабјести пили u Држете го електричниот алат за изолираната површина додека сечете за да не дојде во контакт со скриена жица. Ако опремата за сечење дојде во допир со „жица под напон“, може да ги изложи металните делови на електричниот алат „под напон“ и операторот може да добие струен удар. u Користете менгеме или некој друг практичен начин за да го обезбедите и прицврстите делот што се обработува на стабилна површина. Доколку го држите делот што се обработува со рака или го потпрете на вас, тоа ќе биде нестабилно и може да изгубите контрола. u Држете ги рацете подалеку од делот каде што се сече. Не фаќајте под делот што се обработува. Доколку дојдете во контакт со листовите за пила постои опасност од повреда. u При работата, држете го електричниот алат цврсто со двете дланки и застанете во сигурна положба. Со електричниот алат посигурно ќе управувате ако го држите со двете дланки. u Ставете го електричниот алат само кога е вклучен на делот што се обработува. Инаку постои опасност од повратен удар, доколку алатот што се вметнува се заглави во делот што се обработува. u При сечење внимавајте на тоа, основната плоча секогаш да лежи на делот што се обработува. Листот за пилата може да се блокира и да доведе до губење контрола над електричниот алат. u По завршувањето на работењето исклучете го електричниот алат и извадете го листот за пила од исечокот дури тогаш кога тој ќе застане. На тој начин ќе избегнете повратен удар и ќе може безбедно да го оставите електричниот алат. u Почекајте додека електричниот алат сосема не прекине со работа, пред да го тргнете настрана. Алатот што се вметнува може да се блокира и да доведе до губење контрола над уредот. u Користете само неоштетени, беспрекорни листови за пила. Искривените или неостри листови за пила може да се скршат, да влијаат негативно на сечењето или да предизвикаат повратен удар. u Не го блокирајте листот за пилата по исклучувањето со странично контра-притискање. Листот за пила може да се оштети, скрши или да предизвика повратен удар. u Цврсто стегнете го материјалот. Не го потпирајте делот што се обработува со рака или со нога. Не допирајте предмети или под со пила што работи. Постои опасност од повратен удар. u Користете соодветни уреди за пребарување, за да ги пронајдете скриените електрични кабли или консултирајте се со локалното претпријатие за снабдување со електрична енергија. Контактот со електрични кабли може да доведе до пожар и струен удар. Оштетувањето на гасоводот може да доведе до експлозија. Навлегувањето во водоводни цевки предизвикува оштетување. u При оштетување и непрописна употреба на батеријата може да излезе пареа. Батеријата може да се запали или да експлодира. Внесете свеж воздух и доколку има повредени однесете ги на лекар. Пареата може да ги надразни дишните патишта. u Не ја отворајте батеријата. Постои опасност од краток спој. u Батеријата може да се оштети од острите предмети како на пр. клинци или одвртувач или со надворешно влијание. Може да дојде до внатрешен 1 609 92A 4T8 | (26.03.2019) Bosch Power ToolsМакедонски | 145 краток спој и батеријата може да се запали, да пушти чад, да експлодира или да се прегрее. u Користете ја батеријата само во производи од производителот. Само на тој начин батеријата ќе се заштити од опасно преоптоварување. Заштитете ја батеријата од топлина, на пр. од долготрајно изложување на сончеви зраци, оган, нечистотии, вода и влага. Инаку, постои опасност од експлозија и краток спој. Опис на производот и перформансите Прочитајте ги сите безбедносни напомени и упатства. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди. Внимавајте на сликите во предниот дел на упатството за

Употреба со соодветна намена Електричниот алат е наменет за сечење на дрво, пластика, метал и градежни материјали со фиксирано запирање. Тој е наменет за прави и криви резови. Треба да внимавате на препораките за сечилата за пила. Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на електричниот алат на графичката страница. (1) Сечило за пила

(2) Основна плоча (3) Чаура за блокирање на сечилото за пила (4)

(5) Копче за отклучување на батерија

(6) Блокада при вклучување на прекинувачот за вклучување/исклучување (7) Прекинувач за вклучување/исклучување (8) Работна светилка (9) Приказ за контрола на температурата/заштита од преоптоварување (10) Приказ за наполнетост на батеријата (11) Рачка (изолирана површина на рачката) (12) Прифат на сечило за пила

Илустрираната или опишана опрема не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема. Технички податоци Сабјеста пила GSA 12V-14 Број на дел/артикл 3 601 F4L 9.. Сабјеста пила GSA 12V-14 Номинален напон V= 12 Број на работни одови во празно n

0–3000 Прифат на алатот SDS Работен од mm 14,5 макс. длабочина на резот – во дрво mm 65 – во челик (нелегиран) mm 8 – дијаметар на цевката mm 50 Тежина согласно EPTA-Procedure 01:2014 kg 1,2–1,4

°C −20...+50 препорачани акумулаторски батерии GBA12V… препорачани полначи GAL12... GAX18... A) во зависност од употребената батерија B) ограничена јачина при температури <0 °C Техничките податоци се на испорачаната батерија. Информации за бучава/вибрации Вредностите за емисија на бучава се одредуваат согласно EN62841-2-11. Нивото на звучниот притисок на електричниот алат, оценето со A, типично изнесува 70dB(A). Несигурност K=5dB. Нивото на звучниот притисок при работењето може да пречекори и 80dB(A). Носете заштита за слухот! Вкупните вредности на осцилација a

(векторски збир на трите правци) и несигурностK се одредуваат според EN62841-2-11: Сечење на шперплоча со сечило за пилаS511DF:

Сечење на метален лим со сечило за пилаS511DF:

(Податоците за сечење на иверки важат за дебелина од делот што се обработува од 20mm.) Нивото на вибрации наведено во овие упатства и вредноста на емисијата на бучава се измерени според мерни постапки и можат да се користат за споредба меѓу електрични алати. Исто така може да се прилагоди за предвремена процена на нивото на вибрации и емисијата

Наведеното ниво на вибрации и вредноста на емисијата на бучава ги претставуваат главните примени на електричниот алат. Доколку електричниот алат се користи за други примени, алатот што се вметнува отстапува од нормите или недоволно се одржува, нивото на вибрации и вредноста на емисијата на бучава можат да Bosch Power Tools 1 609 92A 4T8 | (26.03.2019)146 | Македонски отстапуваат. Ова може значително да го зголеми нивото на вибрации и емисијата на бучава во целокупниот период на работење. За прецизно одредување на нивото на вибрации и емисијата на бучава, треба да се земе предвид периодот во кој уредот е исклучен или работи, а не во моментот кога е во употреба. Ова може значително да го намали нивото на вибрации и емисијата на бучава во целокупниот период на работење. Утврдете ги дополнителните мерки за безбедност за заштита на корисникот од влијанието од вибрациите, како на пр.: одржување на електричните алати и алатите за вметнување, одржување на топлината на дланките, организирање на текот на работата.

u Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди. Полнење на батеријата (види сликаA) u Користете ги само полначите коишто се наведени во техничките податоци. Само овие уреди за полнење се погодни за литиум-јонската батерија за Вашиот електричен уред. Напомена: Батеријата се испорачува делумно наполнета. За да ја наполните целосно батеријата, пред првата употреба ставете ја на полнач додека не се наполни целосно. Литиум-јонските батерии може да се наполнат во секое време, без да се намали нивниот животен век. Прекинот при полнењето не ѝ наштетува на батеријата. Литиум-јонската батерија е заштитена од длабоко празнење со „Electronic Cell Protection (ECP)“. Доколку се испразни батеријата, електричниот алат ќе се исклучи со помош на заштитниот прекинувач: Електричниот алат не се движи веќе. u По автоматското исклучување на електричниот алат, не притискајте на прекинувачот за вклучување/исклучување. Батеријата може да се

За да ја извадите батеријата (4) притиснете на копчето за отклучување (5) и извлечете ја батеријата надолу од електричниот алат. Притоа не употребувајте сила. Приказ за наполнетост на батеријата Приказот на наполнетост на батеријата(10) при половично или целосно притиснат прекинувач за вклучување/исклучување (7) за неколку секунди ја прикажува наполнетоста на батеријата и има 3 зелени LED светилки. LED-светилки Капацитет Трајно светло 3 x зелено ≥ 2/3 LED-светилки Капацитет Трајно светло 2 x зелено ≥ 1/3 Трајно светло 1 x зелено < 1/3 Трепкаво светло 1 x зелено Резерва Доколку по притискањето на прекинувачот за вклучување/исклучување(7) не свети ниту една LED светилка, батеријата е дефектна и мора да се замени. Вметнување/замена на сечилото за пилата u При ставање или при замена на електричниот алат носете заштитни ракавици. Алатите за вметнување се остри и може да се загреат при подолга употреба. u При менувањето на сечилата за пила внимавајте на тоа, на прифатот за сечило за пила да нема остатоци од материјал, на пр. дрвени или метални струготини. Бирање на сечилото за пила Прегледот за препорачани сечила за пила ќе го најдете на крајот од ова упатство. Ставајте само сечила за пила со 1/2"-универзален држач. Сечилото за пила не треба да биде подолго отколку што е потребно за предвидениот

Вметнување на сечилото за пила (видисликаB) Свртете ја чаурата за блокирање(3) за околу 90° во правец на стрелката и држете ја цврсто. Притиснете го сечилото за пила(1) во прифатот за сечило за пила(12). Повторно отпуштете ја чаурата за блокирање . u Со влечење проверете дали е зацврстено сечилото за пилата. Лабаво поставеното сечило за пила може да испадне и да Ве повреди. За одредени работи, сечилото за пила(1) може да се сврти за 180° (запците покажуваат нагоре) и повторно да

Вадење на сечилото за пила (видисликаC) u Пред да го извадите сечилото за пила, оставете го да се олади. Доколку го допрете жешкото сечило на пила, постои опасност од повреда. Свртете ја чаурата за блокирање(3) за околу 90° во правец на стрелката и држете ја цврсто. Извадете го сечилото за пила(1). Всисување на прав/струготини Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или заболувања на дишните патишта на корисникот или лицата во околината. Одредени честички прав како на пр. прав од даб или бука важат како канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат азбест смеат да бидат обработувани само од страна на стручни лица. 1 609 92A 4T8 | (26.03.2019) Bosch Power ToolsМакедонски | 147 – Погрижете се за добра проветреност на работното

– Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2. Внимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате. u Избегнувајте собирање прав на работното место. Правта лесно може да се запали.

Ставање во употреба Вметнување на батеријата Напомена: Користењето на батерии кои не се соодветни за Вашиот електричен алат може да доведе до погрешно функционирање или до оштетување на истиот. Притиснете ја блокадата при вклучување(6) на десно, за да го заштитите електричниот алат од невнимателно вклучување. Вметнете ја наполнетата батерија(4) во прифатот за батерија, додека не слушнете дека е вклопена и

Вклучување/исклучување (видисликаD) За Вклучување на електричниот алат прво притиснете ја блокадата при вклучување(6) на лево. Потоа притиснете го прекинувачот за вклучување/исклучување (7) и држете го притиснат. Работната светилка свети при малку или целосно притиснат прекинувач за вклучување/исклучување (7) и овозможува осветлување на работното поле при услови на слаба осветленост. За исклучување на електричниот алат отпуштете го прекинувачот за вклучување/исклучување (7). Потоа притиснете ја блокадата при вклучување(6) повторно на

Контрола на бројот на работни одови Бројот на работни одови на вклучениот електричен алат може да го регулирате бесстепено, во зависност од тоа колку ќе го притиснете прекинувачот за вклучување/ исклучување (7). Со нежно притискање на прекинувачот за вклучување/ исклучување (7) се постигнуваат мал број на работни одови. Со зголемување на притисокот се зголемува и бројот на работни одови. Потребниот број на работни одови зависи од материјалот и работните услови и може да се одреди со практична

Се препорачува намалување на бројот на работни одови при поставување на сечилото за пила на алатот, како и при сечење на пластика и алуминиум. При подолготрајно работење со мал број на работни одови, електричниот алат може многу да се вжешти. Извадете го сечилото за пила и оставете го електричниот алат да работи околу 3 мин. со максимален број на работни одови. Приказ за контрола на температурата/заштита од преоптоварување Црвениот приказ за контрола на температурата/заштита од преоптоварување(9) Ви помага да ја заштитите батеријата од прегревање и моторот од преоптоварување. Доколку свети приказот за контрола на температурата/ заштита од преоптоварување(9) непрекинато црвено, температурата на батеријата е превисока и електричниот алат автоматски се исклучува. Исклучете го електричниот алат и оставете ја батеријата да се олади, пред да продолжите со работата. Доколку приказот за контрола на температурата/заштита од преоптоварување трепка(9) црвено, електричниот алат е блокиран и автоматски се исклучува. Извлечете го електричниот алат од делот што се обработува. Штом се отстрани блокадата, електричниот алат продолжува да работи со поставениот број на удари. Совети при работењето u Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди. u Доколку се блокира сечилото за пила, исклучете го електричниот алат.

u При сечење на лесни градежни материјали, внимавајте на законските одредби и препораки на производителот на материјалот. Пред сечењето во дрво, шперплочи, градежни материјали итн. проверете дали на нив има туѓи тела како на пр. клинци, завртки и употребете го соодветното сечило за пила. Вклучете го електричниот алат и водете го по делот што треба да се обработи. Поставете ја основната плоча(2) на површината од делот што се обработува и сечете со еднаков притисок одн. иста брзина по материјалот. По завршување на работниот процес, исклучете го електричниот алат. Доколку се заглави сечилото за пила, веднаш исклучете го електричниот алат. Раширете го процепот што сте го направиле при сечењето со соодветен алат и извлечете го електричниот алат. Сечење со вдлабнување (видисликаE) u Смеат да се обработуваат само меки материјали како дрво, гипс картон и сл. при сечење со вдлабнување! Не обработувајте метални материјали со сечење со вдлабнување! За пилата за вдлабнување користете само кратки сечила

Поставете го електричниот алат со предниот раб на основната плоча (2) на делот што се обработува, без сечилото за пила (1) да го допира делот што се Bosch Power Tools 1 609 92A 4T8 | (26.03.2019)148 | Македонски обработува и вклучете го. Кај електричните алати со контрола на бројот на удари, поставете го максималниот број на работни одови. Притиснете го електричниот алат на делот што се обработува и оставете го сечилото за пила полека да се вдлабне во делот што се обработува. Штом основната плоча(2) целосно ќе налегне на површината на делот што се обработува, продолжете да сечете по должина на саканата линија. За одредени работи, сечилото за пила(1) може да се постави со вртење за 180°, а сабјестата електричниот алат да се води соодветно свртен. Средство за ладење/подмачкување При сечење на метал поради загревање на материјалот треба да нанесете средство за ладење одн. подмачкување по должина на линијата за сечење. Напомени за оптимално користење на батериите Заштитете ја батеријата од влага и вода. Складирајте ја батеријата во опсег на температура од −20°C до 50°C. Не ја оставајте батеријата на пр. во автомобилот во лето. Повремено чистете ги отворите за проветрување на батеријата со мека, чиста и сува четка. Скратеното време на работа по полнењето покажува, дека батеријата е потрошена и мора да се замени. Внимавајте на напомените за отстранување. Одржување и сервис Одржување и чистење u Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди. u Одржувајте ги чисти електричниот алат и отворите за проветрување, за да може добро и безбедно да

Прифатот за сечило за пила, воглавно може да го исчистите со мека четка. Притоа, извадете го сечилото за пила од електричниот алат. Одржувајте ја функционалноста на прифатот за листовите за пила со употреба на соодветни средства за подмачкување. Големи нечистотии можат да доведат до пречки во функционирањето. Затоа не сечете од долу или над глава материјали што прават многу прашина. Сервисна служба и совети при користење Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така ќе најдете на: www.bosch-pt.com Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Литиум-јонските батерии подлежат на барањата на Законот за опасни материјали. Батериите може да се транспортираат само од страна на корисникот, без потреба од дополнителни квалификации. При пренос на истите од страна на трети лица (на пр. воздушен транспорт или шпедиција) неопходно е да се внимава на специјалните напомени на амбалажата и ознаките. Во таков случај, при подготовката на пратката мора да се повика експерт за опасни супстанци. Транспортирајте ги батериите само доколку куќиштето е неоштетено. Залепете ги отворените контакти и спакувајте ја батеријата на тој начин што нема да се движи во амбалажата. Ве молиме внимавајте на евентуалните дополнителни национални прописи. Отстранување Електричните апарати, батериите, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин. Не ги фрлајте електричните апарати и батериите во домашната канта за ѓубре! Само за земјите од ЕУ: Според европската регулатива 2012/19/EU електричните апарати што се вон употреба и дефектните или искористените батерии според регулативата 2006/66/EC мора одделно да се соберат и да се рециклираат за повторна употреба.

EU-Изјава за сообразност Со целосна одговорност изјавуваме, дека опишаните производи се во согласност со сите релевантни одредби на следните регулативи и прописи и се во согласност со следните норми. Техничка документација кај: * Сабјеста пила Број на дел/артикл

Безбедносни напомени Општи безбедносни напомени за електрични

Прочитајте ги сите напомени и упатства за безбедност. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди. Зачувајте ги безбедносните напомени и упатства за користење и за во иднина. Поимот „електричен алат“ во напомените за безбедност се однесува на електрични апарати што користат струја (со струен кабел) и електрични апарати што користат батерии (без струен кабел). Безбедност на работното место Работниот простор секогаш нека биде чист и добро осветлен. Неуредниот или неосветлен работен простор може да доведе до несреќи. Не работете со електричниот апарат во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина. Електричните апарати создаваат искри, кои може да ја запалат правта или пареата. Држете ги децата и другите лица подалеку за време на користењето на електричниот апарат. Доколку нешто Ви го попречи вниманието, може да ја изгубите контролата над уредот. Електрична безбедност Приклучокот на електричниот апарат мора да одговара на приклучокот во ѕидната дозна. Приклучокот во никој случај не смее да се менува. Не употребувајте прекинувач со адаптер заедно со заземјениот електричен апарат. Неменувањето на прекинувачот и соодветните ѕидни дозни го намалуваат ризикот од електричен удар. Избегнувајте физички контакт со заземјените површини на цевки, радијатори, шпорет и фрижидери. Постои зголемен ризик од електричен удар, доколку Вашето тело е заземјено. Електричните апарати држете ги подалеку од дожд и влага. Навлегувањето на вода во електричниот апарат го зголемува ризикот од електричен удар. Не го користите кабелот за друга намена, за да го носите електричниот апарат, за да го закачите или да го влечете приклучокот од ѕидната дозна. Држете го кабелот понастрана од топлина, масло, остри рабови или подвижните компоненти на уредот. Оштетениот или свиткан кабел го зголемува ризикот за електричен удар. Доколку со електричниот апарат работите на отворено, користете само продолжен кабел што е погоден за користење на надворешен простор. Користењето на соодветен продолжен кабел на отворено го намалува ризикот од електричен удар. Доколку користењето на електричниот апарат во влажна околина не може да се избегне, користете заштитен уред со диференцијална струја. Употребата на заштитниот уред со диференцијална струја го намалува ризикот од електричен удар. Безбедност на лица Бидете внимателни како работите и разумно користете го електричниот апарат. Не користете електрични апарати, доколку сте уморни или под влијание на дрога, алкохол или лекови. Еден момент на невнимание при употребата на електричниот апарат може да доведе до сериозни повреди. Носете заштитна опрема и секогаш носете заштитни очила. Носењето на заштитна опрема, како на пр.маска за прав, обувки за заштита од лизгање, заштитен шлем или заштита за слухот, во зависност од видот и примената на електричниот апарат, го намалува ризикот од повреди. Избегнувајте неконтролирано користење на апаратите. Осигурете се, дека е исклучен електричниот апарат, пред да го приклучите на напојување со струја и/или на батерија, пред да го земете или носите. Доколку при носењето на апаратот, сте го ставиле прстот на прекинувачот или сте го приклучиле уредот додека е вклучен на напојување со струја, ова може да предизвика несреќа. Извадете ги алатите за подесување или клучевите за зашрафување, пред да го вклучите електричниот апарат. Доколку има алат или клуч во некој од деловите на уредот што се вртат, ова може да доведе до повреди. Избегнувајте абнормално држење на телото. Застанете во сигурна положба и постојано држете рамнотежа. На тој начин ќе може подоб

контролирате електричниот апарат во неочекувани

Носете соодветна облека. Не носете широка облека или накит. Тргнете ја косата, облеката и ракавиците подалеку од подвижните делови. Лесната облека, накитот или долгата коса може да се зафатат од подвижните делови. Доколку треба да се инсталираат уреди за вшмукување прав, осигурете се дека тие правилно се приклучени и прикладно се користат. Користењето на вшмукувач за прав не ја намалува опасноста од прав. Користење и ракување со електричниот апарат Не го преоптоварувајте уредот. Користете го соодветниот електричен апарат за Вашата работа. Со соодветниот електричен апарат ќе работите подобро и посигурно во зададениот домен на работа. Не користете го електричниот апарат, доколку има дефектен прекинувач. Апаратот кој повеќе не може да се вклучи или исклучи, ја загрозува безбедноста и мора да се поправи. ПРЕДУПРЕДУВАЊЕ OBJ_BUCH-2907-001.book Page 122 Wednesday, July 27, 2016 9:32 AMМакедонски | 123 Bosch Power Tools 1 609 92A 2P0 | (27.7.16) Извлечете го приклучокот од ѕидната дозна и/или извадете ја батеријата, пред да ги смените поставките на уредот, да ги замените деловите или да го тргнете настрана уредот. Овие мерки за предупредување го спречуваат невнимателниот старт на електричниот уред. Чувајте ги подалеку од дофатот на деца електричните апарати кои не ги користите. Овој уред не смее да го користат лица кои не се запознаени со него или не ги имаат прочитано овие упатства. Електричните апарати се опасни, доколку ги користат неискусни лица. Одржувајте ги грижливо електричните апарати. Проверете дали подвижните делови функционираат беспрекорно и не се заглавени, дали се скршени или оштетени, што може да ја попречи функцијата на електричниот апарат. Поправете ги оштетените делови пред користењето на уредот. Многу несреќи својата причина ја имаат во лошо одржуваните електрични апарати. Алатот за сечење одржувајте го остар и чист. Внимателно одржуваните алати за сечење со остри рабови за сечење помалку се заглавуваат и со нив полесно се работи. Користете ги електричните апарати, опремата, додатоците за алатите итн. во согласност со ова упатство. Притоа земете ги во обѕир работните услови и дејноста што треба да се изврши. Користењето на електрични апарати за друга употреба освен наведената може да доведе до опасни ситуации. Користење и ракување на батерискиот апарат Батериите полнете ги со полначи што се препорачани исклучиво од производителот. Доколку полначот кој е прилагоден на еден соодветен вид батерии, го користите со други батерии, постои опасност од пожар. Затоа користете батерии кои се предвидени за електричниот апарат. Користењето друг вид батерии може да доведе до повреди и опасност од пожар. Неупотребената батерија држете ја подалеку од канцелариски спојувалки, клучеви, железни пари, клинци, шрафови или други мали метални предмети, што може да предизвикаат премостување на контактите. Краток спој меѓу контактите на батеријата може да предизвика изгореници или пожар. При погрешно користење, може да истече течноста од батеријата. Избегнувајте контакт со неа. Доколку случајно дојдете во контакт со течноста, исплакнете ја со вода. Доколку течноста дојде во контакт со очите, побарајте лекарска помош. Истечената течност од батеријата може да предизвика кожни иритации или изгореници.

Поправката на Вашиот електричен апарат смее да биде извршена само од страна на квалификуван стручен персонал и само со користење на оригинални резервни делови. Само на тој начин ќ

бидете сигурни во безбедноста на електричниот

Безбедносни напомени за дупчалки и

Држете го уредот за изолираните површини на рачките, доколку вршите работи каде алатот што се вметнува или шрафот може да наиде на скриени електрични кабли. Контактот со струјниот кабел може металните делови на уредот да ги стави под напон и да доведе до електричен удар. Користете ги дополнителни дршки, доколку се испорачани заедно со електричниот алат. Губењето на контролата може да доведе до повреди. Користете соодветни уреди за пребарување, за да ги пронајдете скриените електрични кабли или консултирајте се со локалното претпријатие за снабдување со електрична енергија. Контактот со електрични кабли може да доведе до пожар и електричен удар. Оштетувањето на гасоводот може да доведе до експлозија. Навлегувањето во водоводни цевки предизвикува оштетување. Доколку се блокира алатот што се вметнува, исклучете го електричниот апарат. Бидете претпазливи со високите реакциски моменти, што може да предизвикаат повратен удар. Алатот што се вметнува се блокира, доколку: – се преоптовари електричниот алат или – е накривен во однос на парчето што се обработува. Цврсто држете го електричниот апарат. При зацврстување и одвртување на шрафови може да настанат краткотрајни високи реактивни моменти. Зацврстете го парчето што се обработува.

зацврстите со уред за затегнување или менгеме, тогаш парчето што се обработува се држи поцврсто отколку со Вашата рака. Почекајте додека електричниот апарат сосема не прекине со работа, пред да го тргнете настрана. Алатот што се вметнува може да се блокира и да доведе до губење контрола над уредот. Не ја отворајте батеријата. Постои опасност од краток

Заштитете ја батеријата од топлина, на пр. од трајно изложување на сончеви зраци, оган, вода или влага. Постои опасност од експлозија. Доколку се оштети батеријата или не се користи правилно, од неа може да излезе пареа. Внесете свеж воздух и доколку има повредени однесете ги на лекар. Пареата може да ги надразни дишните

Користете батерии кои се соодветни на Вашиот електричен апарат од Bosch. Само на тој начин батеријата ќе се заштити од опасно преоптоварување. Батеријата може да се оштети од острите предмети како на пр. клинци или шрафцигер или надворешно OBJ_BUCH-2907-001.book Page 123 Wednesday, July 27, 2016 9:32 AM124 | Македонски 1 609 92A 2P0 | (27.7.16) Bosch Power Tools влијание. Може да дојде до внатрешен краток спој и батеријата може да се запали, пушти чад, експлодира или да се прегрее. Опис на производот и моќноста Прочитајте ги сите напомени и упатства за безбедност. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди. Ве молиме отворете ја преклопената страница со приказ на електричниот апарат, и држете ја отворена додека го читате упатството за употреба. Употреба со соодветна намена Електричниот апарат е одреден за зашрафување и одвртување на шрафови како и за дупчење во дрво, метал, керамика и пластика. Светлото на овој електричен апарат е наменето да го осветли директно полето на работа на електричниот апарат и не е погодно за просторно осветлување во домаќинството. Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на електричните апарати на графичката

1 Брзозатегачка глава 2 Прстен за подесување на вртежниот момент 3 Прекинувач за избор на брзина 4 Копче за отклучување на батеријата* 5 Батерија* 6 Прекинувач за менување на правецот на вртење 7 Прекинувач за вклучување/исклучување 8 Приказ за наполнетоста на батеријата 9 Лампа „PowerLight“ 10 Рачка (изолирана површина на дршката) 11 Универзален држач за битови* 12 Бит за одвртувач/зашрафувач* *Опишаната опрема прикажана на сликите не е дел од стандардниот обем на испорака. Комплетната опрема може да ја најдете во нашата Програма за опрема. Технички податоци Информации за бучава/вибрации Вредностите на емисија на бучава одредени во согласност со EN 60745-2-1. Нивото на звучниот притисок на уредот, оценето со A, типично изнесува 71 dB(A). Несигурност K=3 dB. Нивото на звучниот притисок при работењето може да пречекори и 80 dB(A). Носете заштита за слухот! Вкупните вредности на вибрации a

(векторски збор на трите насоки) несигурност K дадени се во согласност со EN 60745-2-1. Дупчење во метал: a

Нивото на вибрации наведено во овие упатства е измерено со нормирана постапка според EN 60745 и може да се користи за меѓусебна споредба на електричните апарати. Исто така може да се прилагоди за предвремена процена на оптоварувањето со вибрации. Наведеното ниво на вибрации е за основната примена на електричниот апарат. Доколку електричниот апарат се користи за други примени, со различна опрема, алатот што се вметнува отстапува од нормите или недоволно се одржува, може да отстапува нивото на вибрации. Ова може значително да го зголеми оптоварувањето со вибрации во периодот на целокупното работење. За прецизно одредување на оптоварувањето со вибрации, треба да се земе во обѕир и периодот во кој уредот е исклучен или едвај работи, а не во моментот кога е во употреба. Ова може значително да го намали оптоварувањето со вибрации во периодот на целокупното

Утврдете ги дополнителните мерки за безбедност за заштита на корисникот од влијанието на виб рациите, како на пр.: одржувајте ги внимателно електричните апарати и Батериска дупчалка-одвртувач GSR 12V-15 Број на дел/артикл 3 601 H68 1.. Номинален напон V= 12 Број на празни вртежи –1. брзина –2. брзина min

• во зависност од употребената батерија ** ограничена јачина при температури <0 °C макс. вртежен момент при зашрафување во цврсти/меки материјали според ISO 5393 Nm 30/15* макс. дупка Ø

• во зависност од употребената батерија ** ограничена јачина при температури <0 °C OBJ_BUCH-2907-001.book Page 124 Wednesday, July 27, 2016 9:32 AMМакедонски | 125 Bosch Power Tools 1 609 92A 2P0 | (27.7.16) алатот за вметнување, одржувајте ја топлината на дланките, организирајте го текот на работата.

Полнење на батеријата (види слика A) Користете ги само полначите што се наведени на страницата со опрема. Само овие полначи се погодни за литиум-јонската батерија за Вашиот електричен

Напомена: Батеријата се испорачува полу-наполнета. За да ја наполните целосно батеријата, пред првата употреба ставете ја на полнач додека не се наполни целосно. Литиум-јонските батерии може да се наполнат во секое време, без да се намали нивниот рок на употреба. Прекинот при полнењето не и наштетува на батеријата. Литиум-јонската батерија е заштитена со Електронска129 заштита на ќелиите („Electronic Cell Protection [ECP]“) од длабинско празнење. Доколку се испразни батеријата, електричниот апарат ќе се исклучи со помош на заштитно струјно коло: Електричниот апарат не се движи повеќе. По автоматското исклучување на електричниот апарат, не притискајте на прекинувачот за вклучување/исклучување. Батеријата може да се

За да ја извадите батеријата 5 притиснете на копчињата за отворање 4 и извлечете ја батеријата надолу од електричниот уред. Притоа не употребувајте сила. Внимавајте на напомените за отстранување. Замена на алатот (види слика B) Пред било каква интервенција на електричниот апарат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно ракување со прекинувачот за вклучување/исклучување постои опасност од повреди. Доколку прекинувачот за вклучување/исклучување 7 не е притиснат, вретеното за дупчење ќе се фиксира. Ова овозможува брзо, лесно и едноставно менување на алатот што се вметнува во главата за дупчење. Отворете ја брзозатезната глава за дупчење 1 со вртење во правец , додека не се стави алатот. Вметнете го

Чаурата на брзозатезната глава за дупчење 1 свртете ја цврсто со рака во правец . Вшмукување на прав/струготини Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или заболувања на дишните патишта на корисникот или лицата во околината. Одредени честички прав како на пр. прав од даб или бука важат како канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат азбест може да бидат обработувани само од страна на стручни лица. – Погрижете се за добра проветреност на работното

– Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2. Внимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате. Избегнувајте собирање прав на работното место. Правта лесно може да се запали.

Ставање во употреба Вметнување на батерија Напомена: Користењето на батерии несоодветни за вашиот електричен апарат може да доведе до погрешно функционирање или до оштетување на електричниот

Прекинувачот за менување на правецот на вртење 6 поставете го на средината, за да спречите несакано вклучување. Наполнетата батерија 5 вметнете ја во дршката, додека не се вклопи и не легне рамно во

Поставете го правецот на вртење (види слика C) Со прекинувачот за менување на правецот за вртење 6 може да го промените правецот на вртење на електричниот апарат. Доколку прекинувачот за вклучување/исклучување 7 е притиснат ова не е

Тек на десно: За дупчење и зашрафување на шрафови притиснете го прекинувачот за менување на правец на вртење 6 на лево до крај. Тек на лево: За одвртување одн. отшрафување на шрафови и мутери притиснете го прекинувачот за менување на правецот на вртење 6 на десно до крај. Избирање на вртежниот момент Со прстенот за подесување на вртежниот момент 2 може да го изберете потребниот вртежен момент во 20 степени. При правилно подесување, алатот што се вметнува ќе се стопира, откако шрафот цврсто ќе се зашрафи во материјалот одн. откако ќе се постигне поставениот вртежен момент. Во позиција „ “ преоптеретната спојка е деактивирана, на пр. при дупчење. При одвртување на шрафови евентуално може да одберете повисока поставка одн. да поставите на ознаката

Механички избор на брзини Прекинувачот за избор на брзини 3 активирајте го само доколку електричниот апарат е во состојба на

Со прекинува чот за избор на брзини 3 може да изберете 2обеми на брзини. OBJ_BUCH-2907-001.book Page 125 Wednesday, July 27, 2016 9:32 AM126 | Македонски 1 609 92A 2P0 | (27.7.16) Bosch Power Tools Брзина I: Низок обем на вртежи; за зашрафување или работење со голем дијаметар на дупчење. Брзина II: Висок обем на вртежи; за работење со мал дијаметар на

Доколку прекинувачот за менување брзини 3 не може да се вметне до крај, свртете ја малку главата за дупчење со дупчалката. Вклучување/исклучување За ставање во употреба на електричниот апарат притиснете го прекинувачот за вклучување/исклучување 7 и држете го притиснат. Лампата 9 свети доколку прекинувачот за вклучување/исклучување 7 е напола или целосно притиснат и овозможува осветлува ње на работното поле при неповолни светлосни услови. За да го исклучите електричниот апарат, отпуштете го прекинувачот за вклучување/исклучување 7. За да се заштеди енергија, вклучувајте го електричниот алат само доколку го користите. Поставување на број на вртежи Бројот на вртежите на вклучениот електричен апарат може да го регулирате бесстепено, во зависност од тоа колку подалеку ќе го притиснете прекинувачот за вклучување/исклучување 7. Со нежно притискање на прекинувачот за вклучување/исклучување 7 се постигнуваат мал број на вртежи. Со зголемување на притисокот се зголемува и бројот на вртежи. Целосно автоматска блокада на вретеното (Auto-Lock) Доколку прекинувачот за вклучува ње/исклучување 7 не е притиснат, вретеното за дупчење и прифатот за алат ќе се

Ова овозможува зашрафување на шрафови и при испразнета батерија одн. користење на електричниот алат како шрафцигер. Кочница за исфрлување од брзина При отпуштање на прекинувачот за вклучување/исклучување 7 се закочува главата за дупчење и со тоа се спречува повторното стартување на алатот што се вметнува. При зашрафување на шрафови, прекинувачот за вклучување/исклучување 7 отпуштете го дури откако шрафот цврсто ќе биде зашрафен во матери јалот. На тој начин главата на шрафот нема да навлезе во материјалот. Приказ за наполнетоста на батеријата Приказот на наполнетост на батеријата 8 при половично или целосно притиснат прекинувач за вклучување/исклучување 7 за неколку секунди ја прикажува наполнетоста на батеријата и се состои од 3 зелени LED светилки. Заштита од преоптоварување во зависност од температурата При наменската употреба електричниот алат не смее да се преоптоварува. При преголемо оптоварување или работење надвор од границите на дозволената температура на батеријата се намалува бројот на вртежи. Дури по постигнувањето на дозволената температура на батеријата, електричниот апарат повторно работи со полн број на вртежи. Совети при работењето Електричниот апарат ставете го на шрафот само доколку е исклучен. Доколку апаратот е вклучен и се врти, тој може да се преврти и падне. По долготрајна работа со мал број на вртежи, за да го оладите електричниот апарат оставете го да се врти во празен од околу 3 минути со максимален број на вртежи. При дупчење во метал, користете само беспрекорно наострени HSS дупчалки (HSS=висококапацитетни за брзо сечење со челик). Програмата на опрема на Bosch гарантира квалитет. Пред зашрафување на големи, подолги шрафови во цврсти материјали, претходно издупчете

од должината на шрафот според внатрешниот дијаметар на навојот. Одржување и сервис Одржување и чистење Пред било каква интервенција на електричниот апарат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно ракување со прекинувачот за вклучување/исклучување постои опасност од повреди. Одржувајте ја чистотата на електричниот апарат и отворите за проветрување, за да може добро и безбедно да работите. Доколку батеријата не функционира повеќе, Ве молиме обратете се во овластената сервисна служба за Bosch електрични апарати. Сервисна служба и совети при користење Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Експлозивен цртеж и информации за резервни делови ќе најдете на: www.bosch-pt.com Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и

ЛЕД светло Капацитет Трајно светло 3 x зелено ≥ 2/3 Трајно светло 2 x зелено ≥1/3 Трајно светло 1 x зелено < 1/3 Трепкаво светло 1 x зелено Резерва OBJ_BUCH-2907-001.book Page 126 Wednesday, July 27, 2016 9:32 AMSrpski | 127 Bosch Power Tools 1 609 92A 2P0 | (27.7.16) За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Литиум-јонските батерии подлежат на барањата на Законот за опасни материјали. Батериите може да се транспортираат само од страна на корисникот, без потреба од дополнителни квалификации. При пренос на истите од страна на трети лица (на пр. воздушен транспорт или шпедиција) неопходно е да се внимава на специјалните напомени на амбалажата и ознаките. Во таков случај, при подготовката на пратката мора да се повика експерт за опасни супстанци. Транспортирајте ги батериите само доколку куќиштето е неоштетено. Залепете ги отворените контакти и спакувајте ја батеријата на тој начин што нема да се движи во амбалажата. Ве молиме внимавајте на евентуалните дополнителни национални прописи. Отстранување Електричните апарати, батериите, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин. Не ги фрлајте електричните апарати и батериите во домашната канта за ѓубре! Само за земји во рамки на ЕУ Според европската регулатива 2012/19/EU електричните апарати што се вон употреба и дефектните или искористените батерии според регулативата 2006/66/EC мора одделно да се соберат и да се рециклираат за повторна употреба.

Каталожен номер mk EU-Изјава за сообразност Со целосна одговорност изјавуваме, дека опишаните производи се во согласност со сите релевантни одредби на следните регулативи и прописи и се во согласност со следните норми. Техничка документација кај: * Батериска дупчалка-

Безбедносни напомени Безбедносни напомени за батериската светилка Прочитајте ги сите напомени и упатства за безбедност. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди. Ве молиме прочитајте ги и внимавајте на безбедносните напомени и упатства, што се приложени на батеријата или електричниот апарат. Постапувајте грижливо со батериската светилка. Батериската светилка создава јака топлина, која може да доведе до зголемена опасност од пожар или експлозија. Со батериската светилка не работете во околина каде има опасност од експлозија. OBJ_BUCH-2924-001.book Page 139 Thursday, July 21, 2016 12:49 PM140 | Македонски 1 609 92A 29E | (21.7.16) Bosch Power Tools По автоматското исклучување на батериската светилка, не притискајте на прекинувачот за вклучување/исклучување. Батеријата може да се

Не го насочувајте зракот светлина на лица или животни и не погледнувајте директно во него, дури ни од голема оддалеченост. Користете само оригинална Bosch опрема. Не го покривајте копчето за светло, доколку батериската светилка е вклучена. Главата на светилката се затоплува со текот на работата и може да предизвика изгореници, доколку се акумулира топлина. Не ги користете батериските светилки во сообраќајот. Батериските светилки не се дозволени за осветлување во сообраќајот. Пред било каква интервенција на батериската светилка (на пр. монтажа, одржување итн.) како и при транспорт и складирање, извадете ја батеријата од батериската светилка. Не им дозволувајте на децата да ја користат батериската светилка. Таа е наменета за професионална употреба. Децата можат од невнимание да се заслепат себе си или другите лица. Не ја отворајте батеријата. Постои опасност од краток спој. Заштитете ја батеријата од топлина, на пр. од трајно изложување на сончеви зраци, оган, вода или влага. Постои опасност од експлозија. Неупотребената батерија држете ја подалеку од канцелариски спојувалки, клучеви, железни пари, клинци, шрафови или други мали метални предмети, што може да предизвикаат премостување на контактите. Краток спој меѓу контактите на батеријата може да предизвика изгореници или пожар. При погрешно користење, може да истече течноста од батеријата. Избегнувајте контакт со неа. Доколку случајно дојдете во контакт со течноста, исплакнете ја со вода. Доколку течноста дојде во контакт со очите, побарајте лекарска помош. Истечената течност од батеријата може да предизвика кожни иритации или изгореници. Доколку се оштети батеријата или не се користи правилно, од неа може да излезе пареа. Внесете свеж воздух и доколку има повредени однесете ги на лекар. Пареата може да ги надразни дишните патишта. Батериите полнете ги само со полначи кои се препорачани од производителите. Доколку полначот кој е прилагоден на еден соодветен вид батерии, го користите со други батерии, постои опасност од пожар. OBJ_BUCH-2924-001.book Page 140 Thursday, July 21, 2016 12:49 PMМакедонски | 141 Bosch Power Tools 1 609 92A 29E | (21.7.16) Користете батерии кои се соодветни на Вашиот производ од Bosch. Само на тој начин батеријата ќе се заштити од опасно преоптоварување. Батеријата може да се оштети од острите предмети како на пр. клинци или шрафцигер или надворешно влијание. Може да дојде до внатрешен краток спој и батеријата може да се запали, пушти чад, експлодира или да се прегрее. Опис на производот и моќноста Употреба со соодветна намена Батериската светилка е наменета за преносливо, просторно и временски ограничено осветлување во сув внатрешен и надворешен простор и не е погодна за вообичаено осветлување на простории. Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на батериската светилка на графичката страница. 1 Глава на светилката 2 Прекинувач за вклучување/исклучување 3 Батерија* 4 Копче за отклучување на батеријата* *Опишаната опрема прикажана на сликите не е дел од стандардниот обем на испорака. Комплетната опрема може да ја најдете во нашата Програма за опрема. Технички податоци Батериски светилки GLI 12V-80 Број на дел/артикл 3 601 D37 V.. Номинален напон V= 12 Времетраење на светлината, околу мин/Аh 590 Светлосен тек lm 80 Тежина согласно EPTA-Procedure 01:2014 кг 0,32 – 0,53* Дозволена температура на околината –при полнење – при работа** и при складирање

• во зависност од употребената батерија ** ограничена јачина при температури <0 °C Одблесокот на осветлените објекти може да биде со лажна боја. OBJ_BUCH-2924-001.book Page 141 Thursday, July 21, 2016 12:49 PM142 | Македонски 1 609 92A 29E | (21.7.16) Bosch Power Tools

Полнење на батеријата (опрема) (види слика A) Напомена: Батеријата се испорачува полу-наполнета. За да ја наполните целосно батеријата, пред првата употреба ставете ја на полнач додека не се наполни целосно. Литиум-јонските батерии може да се наполнат во секое време, без да се намали нивниот рок на употреба. Прекинот при полнењето не и наштетува на батеријата. Литиум-јонската батерија е заштитена со „Електронска заштита на ќелиите (ECP)“ од длабинско празнење. Доколку батеријата е испразнета, батериските светилки се исклучуваат со заштитен прекинувач. По автоматското исклучување на батериската светилка, не притискајте на прекинувачот за вклучување/исклучување. Батеријата може да се

За вадење на батеријата 3 притиснете го копчето за отклучување 4 и извлечете ја батеријата наназад од батериската светилка. Притоа не употребувајте сила. Внимавајте на напомените за отстранување.

Ставање во употреба Вметнување на батерија Наполнетата батерија 3 вметнете ја во дршката, додека не се вклопи и не легне рамно во дршката. Препорачани батерии GBA 12V GBA 10,8V... Препорачани полначи GAL 12.. AL 11.. Батериски светилки GLI 12V-80

• во зависност од употребената батерија ** ограничена јачина при температури <0 °C Одблесокот на осветлените објекти може да биде со лажна боја. OBJ_BUCH-2924-001.book Page 142 Thursday, July 21, 2016 12:49 PMМакедонски | 143 Bosch Power Tools 1 609 92A 29E | (21.7.16) Вклучување/исклучување Батериските светилки создаваат зрак светлина, која излегува од главата на светилката 1. За ставање во употреба на батериската светилка, притиснете го прекинувачот за вклучување/исклучување 2. За да ја исклучите, батериската светилка, одново притиснете го прекинувачот за вклучување/исклучување 2. За да заштедите енергија, вклучувајте ја батериската светилка само доколку ја

Заштита од длабинско празнење Литиум-јонската батерија е заштитена со „Electronic Cell Protection (ECP)“ од длабинско празнење. Доколку батеријата е испразнета, батериските светилки се исклучуваат со заштитен прекинувач. Одржување и сервис Одржување и чистење Доколку батеријата не функционира повеќе, Ве молиме обратете се во овластената сервисна служба за Bosch електрични апарати. Батериската светилка не мора да се одржува и не содржи делови, што треба да се менуваат или одржуваат. Изворот на светење не може да се замени. Ако изворот на светење е дефектен, мора да се замени целата батериска светилка. Исчистете го пластичното стакло на батериската светилка со сува, мека крпа, за да избегнете оштетувања. Не користете средства за чистење или раствори. Сервисна служба и совети при користење Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Експлозивен цртеж и информации за резервни делови ќе најдете на: www.bosch-pt.com Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и опрема. За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот. OBJ_BUCH-2924-001.book Page 143 Thursday, July 21, 2016 12:49 PM144 | Македонски 1 609 92A 29E | (21.7.16) Bosch Power Tools

Литиум-јонските батерии подлежат на барањата на Законот за опасни материјали. Батериите може да се транспортираат само од страна на корисникот, без потреба од дополнителни квалификации. При пренос на истите од страна на трети лица (на пр. воздушен транспорт или шпедиција) неопходно е да се внимава на специјалните напомени на амбалажата и ознаките. Во таков случај, при подготовката на пратката мора да се повика експерт за опасни супстанци. Транспортирајте ги батериите само доколку куќиштето е неоштетено. Залепете ги отворените контакти и спакувајте ја батеријата на тој начин што нема да се движи во амбалажата. Ве молиме внимавајте на евентуалните дополнителни национални прописи. Отстранување Батериските светилки, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин. Не ги фрлајте батериските светилки и батериите во домашната канта за ѓубре! Само за земји во рамки на ЕУ Според Европската регулатива 2012/19/EU за стари електрични и електронски уреди, батериските светилки што се вон употреба и дефектните или искористените батерии според регулативата 2006/66/EC мора одделно да се собираат и да се рециклираат на еколошки прифатлив начин. OBJ_BUCH-2924-001.book Page 144 Thursday, July 21, 2016 12:49 PMSrpski | 145 Bosch Power Tools 1 609 92A 29E | (21.7.16)
