Тип на производ	Професионална гризнувачка (сечкач)
Марка	Bosch
Модел	GSC 160 Professional
Главна функција	Сечење на лимови и профили
Капацитет на сечење челик (400 N/mm²)	1,6 mm
Капацитет на сечење алуминиум (250 N/mm²)	2,0 mm
Минимален радиус на свиткување	12 mm
Номинална потрошена моќност	550 W
Број на празни удари	1600 min⁻¹
Тежина (без кабел)	1,7 kg
Димензии (Д × Ш × В)	240 × 80 × 180 mm
Должина на кабел	2,5 m
Напојување	Еднофазна мрежа 230 V / 50 Hz
Класа на заштита	II (двојна изолација)
Одржување и чистење	Редовно чистете ги отворите за вентилација и подмачкувајте го механизмот за сечење
Безбедност	Прекинувач со блокирање, заштита од повторно стартување
Резервни делови и поправливост	Матрица, ударник, лизгачка плоча достапни како резервни делови
Општи информации	Употреба во работилница и на градилиште, погодна за тенки лимови и профили

Frequently Asked Questions - GSC 160 Professional BOSCH

Која е максималната дебелина на сечење на GSC 160 Professional?

GSC 160 сече челик до 1,6 mm (400 N/mm²) и алуминиум до 2,0 mm (250 N/mm²).

Како да ја заменам матрицата и ударникот?

Исклучете го алатот, извадете го завртката за прицврстување на матрицата, заменете ја истрошената матрица, па повторно зашрафете. За ударникот, олабавете го завртката за стегање, извадете го стариот, вметнете го новиот и цврсто затегнете.

Може ли да сечат кривини со оваа гризнувачка?

Да, минималниот радиус на свиткување е 12 mm, што овозможува прецизни криви сечења.

Колку често треба да го подмачкувам алатот?

Се препорачува подмачкување на механизмот за сечење на секои 2 до 3 часа употреба со специјално масло за гризнувачки.

Дали GSC 160 е погодна за употреба на градилиште?

Да, благодарение на двојната изолација (класа II) и цврстото куќиште, таа е совршена за предизвикувачки градилишни средини.

Што да правам ако алатот не стартува?

Прво проверете го напојувањето, потоа кабелот за напојување. Ако проблемот продолжи, четките може да се истрошени: заменете ги или консултирајте го сервисот на Bosch.

Какви материјали можам да сечам?

Главно лимови од челик, алуминиум, бакар и цврста пластика (до 2 mm). Избегнувајте нерѓосувачки челик и многу тврди материјали.

Како да ги исчистам отворите за вентилација?

Користете мека четка или компримиран воздух за да ја отстраните прашината од отворите. Никогаш не користете течност.

Каде можам да најдам резервни делови како матрица или ударник?

Можете да ги нарачате преку овластените дистрибутери на Bosch или преку веб-страницата Bosch Professional. Референтните броеви се во упатството за употреба.

Која е гаранцијата на GSC 160 Professional?

Bosch нуди гаранција од 3 години (според условите за продажба). Регистрирајте го вашиот алат на интернет за да ја искористите продолжената гаранција.

КОРИСНИЧКИ ПРИРАЧНИК GSC 160 Professional BOSCH

Македонски ...... Страна 93

Srpski Strana 97

Slovensko....Stran 101

Hrvatski....Stranica 104

Eesti Lehekülg 108

Безбедносни напомени

Општи напомени за безбедност за електричните апарати

ПРЕДУПРЕДУВАЊЕ

Прочитајте ги сите напо- мени и упатства за безбед-

ност. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди.

Зачувајте ги безбедносните напомени и упатства за користење и за во иднина.

Поимот „електричен алат“ во напомените за безбедност се однесува на електрични апарати што користат струја (со струен кабел) и електрични апарати што користат батерии (без струен кабел).

Безбедност на работното место

Работниот простор секогаш нека биде чист и добро осветлен. Неуредниот или неосветлен работен простор може да доведе до нескреки.

▶ Не работете со електричниот апарат во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина. Електричните апарати создаваат искри, кои може да ја запалат правта или пареата.

▶ Држете ги децата и другите лица подалеку за време на користењето на електричниот апарат. Доколку нешто Ви го попречи вниманието, може да ја изгубите контролата над уредот.

Електрична безбедност

▶ Приклучокот на електричниот апарат мора да одговара на приклучокот во сидната дозна. Приклучокот во никој случај не смее да се менува. Не употребувајте прекинувач со адаптер заедно со заземјениот електричен апарат. Неменувањето на прекинувачот и соодветните sidни дозни го намалуваат ризикот од електричен удар.

▶ Избегнувајте физички контакт со заземјените површини на цевки, радијатори, шпорет и фрижидери. Постои зголемен ризик од електричен удар, доколку Вашето тело е заземјено.

▶ Електричните апарати држете ги подалеку од дожд и влага. Навлегувањето на вода во електричниот апарат го зголемува ризикот од електричен удар.

▶ Не го користите кабелот за друга намена, за да го носите електричниот апарат, за да го закачите или да го влечете приклучокот од сидната дозна. Држете го кабелот понастрана од топлина, масло, остри рабови или подвижните компоненти на уредот. Оштетениот или свиткан кабел го зголемува ризикот за електричен удар.

Доколку со електричниот апарат работите на отворено, користете само продолжен кабел што е погоден за користење на надворешен простор. Користењето на соодветен продолжен кабел на отворено го намалува ризикот од електричен удар.

▶ Доколку користењето на електричниот апарат во влажна околина не може да се избегне, користете заштитен уред со диференцијална струја. Употребата на заштитниот уред со диференцијална струја го намалува ризикот од електричен удар.

Безбедност на лица

▶ Бидете внимателни како работите и разумно користете го електричниот апарат. Не користете електрични апарати, доколку сте уморни или под влијание на дрога, алкохол или лекови. Еден момент на невнимание при употребата на електричниот апарат може да доведе до сериозни повреди.

Носете заштитна опрема и секогаш носете заштитни очила. Носењето на заштитна опрема, како на пр.маска за прав, обувки за заштита од лизгање, заштитен шлем

94 | Македонски

или заштита за слухот, во зависност од видот и примената на електричниот апарат, го намалува ризикот од повреди.

▶ Избегнувајте неконтролирано користење на апаратите. Осигурете се, дека є исклучен електричниот апарат, пред да го приключите на напојување со струја и/или на батерија, пред да го земете или носите. Доколку при носењето на апаратот, сте го ставиле прстот на прекинувачот или сте го приклучиле уредот додека е включен на напојување со струја, ова може да предизвика несреќа.
▶ Извадете ги алатите за подесување или клучевите за зашрафување, пред да го включите електричниот апарат. Доколку има алат или клуч во некој од деловите на уредот што се вртат, ова може да доведе до повреди.
▶ Избегнувајте абнормално држење на телото. Застанете во сигурна положба и постојано држете рамнотежа. На тој начин їе може подобро да го контролирате електричниот апарат во неочекувани ситуации.
Носете соодветна облека. Не носете широка облека или накит. Тргнете ја косата, облеката и ракавиците подалеку од подвижните делови. Лесната облека, накитот или долгата коса може да се зафатат од подвижните делови.
Доколку треба да се инсталираат уреди за вшмукување прав, осигурете се дека тие правилно се приклучени и прикладно се користат.

Користењето на вшмукувач за прав не ја намалува опасноста од прав.

Користење и ракување со електричниот апарат

▶ Не го преоптоварувајте уредот. Користете го соодветниот електричен апарат за Вашата работа. Со соодветниот електричен апарат їе работите подобро и посигурно во зададениот домен на работа.
He користете го електричниот апарат, доколку има дефектен прекинувач. Апаратот кој повеće не може да се вклучи или исклучи, ја загрозува безбедноста и мора да се поправи.
▶ Извлечете го приклучокот од сидната дозна и/или извадете ја батеријата, пред да ги смените поставките на уредот, да ги замените деловите или да го тргнете настрана уредот. Овие мерки за предупредување го спречуваат невнимателниот старт на електричниот уред.
▶ Чувајте ги подалеку од дофатот на деца електричните апарати кои не ги користите. Овој уред не смее да го користат лица кои не се запознаени со него или не ги имаат прочитано овие упатства. Електричните апарати се опасни, доколку ги користат неискусни лица.
▶ Одржувајте ги грижливо електричните апарати. Проверете дали подвижните делови функционираат беспрекорно и не се заглавени, дали се скршени или оштетени, што може да ја попречи функцијата на електричниот апарат. Поправете ги оштетените

делови пред користењето на уредот. Многу нескреки својата причина ја имаат во лошо одржуваните електрични апарати.

▶ Алатот за сечење одржувајте го остар и чист. Внимателно одржуваните алати за сечење со остри рабови за сечење помалку се заглавуваат и со нив полесно се работи.
Користете ги електричните апарати, опремата, додатоците за алатите итн. во согласност со ова упатство. Притоа земете ги во обшир работните услови и дејноста што треба да се изврши. Користењето на електрични апарати за друга употреба освен наведената може да доведе до опасни ситуации.

Сервис

Поправката на Вашиот електричен апарат смее да биде извршена само од страна на квалификуван стручен персонал и само со користење на оригинални резервни делови. Само на тој начин їе бидете сигурни во безбедноста на електричниот апарат.

Безбедносни напомени за ножици за лим

▶ Електричниот апарат не е погоден за стационарна употреба. Тој не смее на пр. да се прицврстува на менгеме или на работна клупа.
▶ Работете само со монтиран одбивач на струготини 2. Внимавајте одбивачот на струготини да не е оштетен или свиткан. Со работењето без одн. со оштетен одбивач на струготини постои опасност од повреда. Оштетениот одбивач на струготини веднаш заменете го во овластената сервисна служба на Bosch.
Носете заштитни ракавици за време на работата и особено внимавајте на струјниот кабел. Внимавајте исечените делови од лимот да не ги свиткате во правец на телото или струјниот кабел. На исечените лимови се создаваат остри ракови, на кои може да се повредите или да го оштетите струјниот кабел. Доколку е потребно, тргнете ги свитливите делови од лимот настрана од телото одн. од струјниот кабел со заштитни ракавици.
▶ Зацврстете го парчето што се обработува. Доколку го зацврстите со уред за затегнување или менгеме, тогаш парчето што се обработува се држи поцврсто отколку со Вашата рака.
▶ Почекајте додека електричниот апарат сосема не прекине со работа, пред да го тргнете настрана. Алатот што се вметнува може да се блокира и дадоведе до губење контрола над уредот.
▶ Електричниот апарат не го користете доколку кабелот е оштетен. Не го допирајте оштетениот кабел и не го влечете струјниот приклучок, доколку кабелот се оштети за време на работењето. Оштетениот кабел го зголемува ризикот за електричен удар.

Македонски | 95

Опис на производот и мокноста

Прочитајте ги сите напомени и упатства за безбедност. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди.

Ве молиме отворете ја преклопената страница со приказ на електричниот апарат, и држете ја отворена додека го читате упатството за употреба.

Употреба со соодветна намена

Електричниот апарат е наменет за сечење на лимови без губење на струготини. Тој е наменет за прави и криви резови.

Илустрација на компоненти

Нумерирањето на сликите со компоненти се однесува на приказот на електричните апарати на графичката страница.

1 Прекинувач за включување/исклучување

2 Одбивач на струготини

3 Завртка за горниот нож

4 Горен нож

5 Долен нож

6 Завртка за подесување на долниот нож

7 Завртка за долниот нож

8 Инбус клуч*

*Опишаната опрема прикажана на сликите не е дел од стандартниот обем на испорака. Комплетната опрема може да ја најдете во нашата Програма за опрема.

Информации за бучава/вибрации

Мерни вредности за бучава во согласност со EN 60745.

Нивото на звук на уредот, оценето со А, типично изнесува: ниво на звучен притисок 85 dB(A); ниво на звучна јачина 96 dB(A). Несигурност K=3 dB.

Носете заштита за слухот!

Вкупните вредности на вибрации a_h (векторски збор на трите насоки) и несигурност К дадени се во согласност со EN 60745:

$$ a _ {h} = 4 \mathrm{m} / \mathrm{s} ^ {2}, K < 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Нивото на вибрации наведено во овие упатства е измерено со нормирана постапка според EN 60745 и може да се користи за меѓусебна споредба на електричните апарати. Исто така може да се прилагоди за предвремена процена на оптоварувањето со вибрации. Наведеното ниво на вибрации е за основната примена на електричниот апарат. Доколку електричниот апарат се користи за други примени, со различна опрема, алатот што се вметнува отстапува од нормите или недоволно се одржува, може да отстапува нивото на вибрации. Ова може значително да го зголеми оптоварувањето со вибрации во периодот на целокупното работење.

За прецизно одредување на оптоварувањето со вибрации, треба да се земе во обшир и периодот во кој уредот е

ислучен или едвај работи, а не во моментот кога е во употреба. Ова може значително да го намали оптоварувањето со вибрации во периодот на целокупното работење. Утврдете ги дополнителните мерки за безбедност за заштита на корисникот од влијанието на вибрациите, како на пр.: одржувајте ги внимателно електричните апарати и алатот за вметнување, одржувајте ја топлината на дланките, организирајте го текот на работата.

Технички податоци

Ножици за лим GSC 160
Број на дел/артикл		0 601 500 4..
Номинална јачина	W	500
Излезна моќ	W	270
Број на удари во празен од n_0	min^-1	5 000
Број на одови при оптоварување	min^-1	3 500
Макс. дебелина на лимот за сечење*	мм 1,6
Најмал радиус на кривата	мм 35
Тежина согласноEPTA-Procedure 01:2014 кг 1,8

Класа на заштита

□/II

* се однесува на челични лимови до 400 N/mm²

Податоциите важат за номинален напон [U] од 230 волти. Овие податоци може да отстапуваат при различни напони, во зависност од изведбата во односната земја.

Изјава за сообразност

Изјавуваме на сопствена одговорност, дека производот опишан во „Технички податоци“ соодветствува на сите применливи одредби од директивите 2011/65/EU, 2014/30/EU, 2006/42/EC включително нивните измени и е сообразен со следните норми: EN 60745-1, EN 60745-2-8, EN 50581.

▶ Внимавајте на електричниот напон! Напонот на из- ворот на струја мора да одговара на оној кој е наве- ден на спецификационата плочка на електричниот уред. Електричните апарати означени со 230 волти исто така може да се користат и на 220 волти.

96 | Македонски

Вклучување/исклучување

За Вклучување на електричниот апарат, притиснете го прекинувачот за вклучување/исклучување 1 нанапред.

За фиксирање на прекинувачот за вклучување/ исклучување 1 притиснете го прекинувачот нанапред.

За исклучување на електричниот апарат отпуштете го прекинувают за вклучување/исклучување 1. Доколку прекинувают за вклучување/исклучување е фиксиран, притиснете наназад на прекинувают и потоа отпуштете го.

За да се заштеди енергија, вклучувајте го електричниот алат само доколку го користите.

▶ Електричниот апарат не е погоден за стационарна употреба. Тој не смее на пр. да се прицврстува на менгеме или на работна клупа.
Работете само со монтиран одбивач на струготини 2. Внимавајте одбивачот на струготини да не е оштетен или свиткан. Со работењето без одн. со оштетен одбивач на струготини постои опасност од повреда. Оштетениот одбивач на струготини веднаш заменете го во овластената сервисна служба на Bosch.
Носете заштитни ракавици за време на работата и особено внимавајте на струјниот кабел. Внимавајте исечените делови од лимот да не ги свиткате во правец на телото или струјниот кабел. На исечените лимови се создаваат остри рабови, на кои може да се повредите или да го оштетите струјниот кабел. Доколку е потребно, тргнете ги свитливите делови од лимот настрана од телото одн. од струјниот кабел со заштитни ракавици.

Доколку е включен, не го водете електричниот апарат директно кон делот што се обработува.

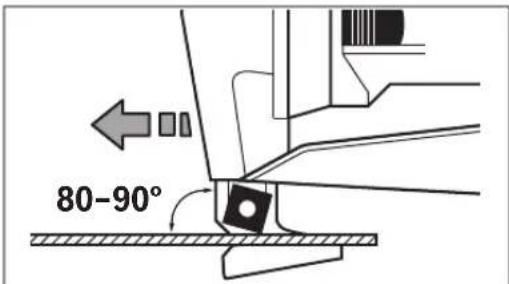

Држете го електричниот алат навален под агол од 80 до 90° кон површината на лимот и не го навалувајте на страна.

Водете го електричниот апарат рамномерно со лесен притисок во правецот на сечење. Пресилната брзина значително го намалува рокот на употреба на електричниот алат и му штети на електричниот апарат.

При сечење на криви линии особено внимавајте да не го навалувате електричниот апарат на страна и работете со мал притисок.

Максимална дебелина на лимот за сечење

Максималната дебелина на лимот за сечење d_max зависи од цврстината на материјалот кој се сече.

Со електричниот апарат може да се исечат лимови со следната дебелина:

Поставување на растојанието меѓу ножевите а

▶ Пред било каква интервенција на електричниот апарат, извлечете го струјниот приключок од сидната дозна.

Растојанието меѓу ножевите а (воздушен процеп помеѓу сечилата) зависи од дебелината на лимот којшто се обработува d_max .

dmax[MM]	Растојание меѓу ножевите а[MM]
0,3-0,6 0,10
0,8-1,2 0,25
1,3-1,6 0,30

Кај помеките и пожилави материјали мора да се намали растојанието меѓу ножевите а, а кај цврстите или кршливи материјали мора да се зголеми.

Олабавете ја завртката 7 на долниот нож. Со завртката за подесување 6 поставете го потребното растојание меѓу ножевите а. Горниот нож 4 и долниот нож 5 не смеат да се допираат. Повторно затегнете ја завртката 7 на долниот нож со затезен вртежен момент од 3–4 Nm.

Одржување и сервис

Одржување и чистење

▶ Пред било каква интервенција на електричниот апарат, извлечете го струјниот приклучок од сидната дозна.
▶ Одржувајте ја чистотата на електричниот апарат и отворите за проветрување, за да може добро и безбедно да работите.

Горниот нож 4 и долниот нож 5 се исти, секој од нив има по четири резни острици и можат меѓусебно да се заменат.

Навремено вртете ги одн. менувајте ги ножевите, бидејки само острите алати за вметнување имаат добар учиноки го чувват електричниот апарат.

Srpski|97

За да го смените горниот нож 4 олабавете ја завртката 3, за да го смените долниот нож 5 завртката 7.

Свртете го ножот за 90° или наместете нов нож. При ставањето на долниот нож 5 внимавајте тој да налегне на завртката за подесување 6.

Напомена: Ножот свртете го само во правецот што е прикажан на сликата одн. ставете го новиот нож во позицијата што е прикажана на сликата. Доколку погрешно го поставите ножот не е возможно сечење.

Повторно затегнете ја завртката 3 за горниот нож одн. завртката 7 за долниот нож со затезен вртежен момент од 3 – 4 Nm. Проверете го растојанието меѓу ножевите а (види „Поставување на растојанието меѓу ножевите а“, страна 96).

Горниот нож 4 и долниот нож 5 не смеат дополнительно да се острат.

Доколку е потребно користење на приключен кабел, тогаш набавете го од Bosch или специјализирана продавница за Bosch-електрични апарати, за да го избегнете загрозувањето на безбедноста.

Сервисна служба и совети при користење

Сервисната служба їе одговори на Вашите прашања во врска со поправката и одржувањето на Вавиот производ како и резервните делови. Експлозивен цертеж и информации за резервни делови їе најдете на:

www.bosch-pt.com

Тимот за советување при користење на Bosch ke ви помогне доколку имате прашања за нашите производи и опрема.

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на уредот.

Македонија

Д.Д.Електрис

Електричните апарати, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин.

Не ги фрлајте електричните апарати во домашната канта за губре!

Само за земји во рамки на ЕУ

Според Европската регулатива 2012/19/EU за електрични и електронски уреди и нивна национална употреба, електричните апарати што се вон употреба мора одденно да се собираат и да се рециклираат на еколошки прифатлив начин.

Се задржува правото на промена.
