Produkto tipas	Akumuliatorinė pjovimo mašina
Modelis	GSC 10.8 V-LI
Prekės ženklas	Bosch
Akumuliatoriaus įtampa	10,8 V
Akumuliatoriaus tipas	Ličio jonų (Li-Ion)
Akumuliatoriaus talpa (tipinė)	2,0 Ah
Pjovimo geba pliene	iki 1,2 mm
Pjovimo geba aliuminyje	iki 1,6 mm
Eigos dažnis (tuščiąja eiga)	apie 4.000 min⁻¹
Svoris (su akumuliatoriumi)	apie 1,2 kg
Ilgis	apie 300 mm
Aukštis	apie 150 mm
Plotis	apie 80 mm
Įkroviklis (rekomenduojamas)	GAL 10.8V
Įkrovimo laikas (apytiksliai)	45 min
Jungiklio tipas	Įjungimo/išjungimo jungiklis
Elektroninė elementų apsauga	Taip
Apsauga nuo perkrovos	Taip
LED įkrovos būsenos indikatorius	Taip
Komplektacija	Akumuliatorius, įkroviklis, pjovimo galvutė, apsauginiai akiniai

Dažnai užduodami klausimai - GSC 10.8 V-LI BOSCH

Kaip pakeisti pjovimo peilį?

Atjunkite prietaisą nuo akumuliatoriaus. Šešiabriauniu raktu atsukite varžtą ant pjovimo galvutės. Išimkite seną peilį ir įdėkite naują. Vėl tvirtai priveržkite varžtą.

Kaip tinkamai įkrauti akumuliatorių?

Naudokite tik rekomenduojamą įkroviklį (pvz., GAL 10.8V). Prijunkite akumuliatorių prie įkroviklio. LED indikuoja įkrovos būseną. Įkrovimo laikas apie 45 minutes. Įkraukite akumuliatorių kambario temperatūroje.

Kodėl prietaisas išsijungia darbo metu?

Galimos priežastys: akumuliatorius išsikrovęs, perkrova ar perkaitimas. Leiskite prietaisui atvėsti ir įkraukite akumuliatorių. Patikrinkite, ar medžiaga nėra per stora mašinai.

Kokį aliejų naudoti pjovimo mašinai?

Naudokite ploną mašininį aliejų, pvz., siuvimo mašinų aliejų. Īlašinkite vieną lašą ant pjovimo peilių ir judančių dalių, kad pailgintumėte tarnavimo laiką.

Ar galiu mašiną naudoti ir plonesnėms medžiagoms?

Taip, mašina tinka ploniems lakštams ir plėvelėms. Atkreipkite dėmesį į maksimalų pjovimo storį (plienas iki 1,2 mm, aliuminis iki 1,6 mm). Plonesnėms medžiagoms eigos dažnis gali būti per didelis - dirbkite atsargiai.

Kaip išvalyti prietaisą po naudojimo?

Išimkite akumuliatorių. Nuvalykite korpusą sausa šluoste. Šepečiu nuvalykite metalines drožies nuo pjovimo peilių. Venkite vandens ir agresyvių valiklių.

Ką reiškia mirksintis LED indikatorius ant įkroviklio?

Greitas mirksėjimas reiškia sutrikimą: akumuliatorius sugedęs arba temperatūra už leistino diapazono ribų. Lėtas mirksėjimas rodo įkrovimo procesą. Nuolatinė šviesa = akumuliatorius pilnai įkrautas.

Ar mašina tinkama profesionaliam naudojimui?

Bosch GSC 10.8 V-LI yra lengva akumuliatorinė pjovimo mašina, skirta retkarčiam ir pusiau profesionaliam naudojimui. Nuolatiniam darbui rekomenduojame laidinį modelį.

Kaip tinkamai laikyti prietaisą ir akumuliatorių?

Laikykite prietaisą ir akumuliatorių sausoje ir vėsioje vietoje (10-25°C). Ilgesniam nenaudojimui išimkite akumuliatorių. Venkite tiesioginių saulės spindulių ir drėgmės.

Kur rasti serijos numerį?

Serijos numeris yra ant pjovimo mašinos korpuso esančios duomenų lentelės. Jis svarbus užsakant atsargines dalis ir klientų aptarnavimui.

NAUDOJIMO INSTRUKCIJA GSC 10.8 V-LI BOSCH

Lietuviškai Puslapis 211

3

1 609 929 S25 | (11.12.08) Bosch Power Tools

4 | Deutsch

Sicherheitshinweise

Bendrosios darbo su elektriniais įrankiais saugos nuorodos

!SPÉJIMAS

Perskaitykite visas šias sau- gos nuorodas ir reikalavimus.

Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

1) Darbo vietos saugumas

a) Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
b) Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
c) Dirbdami su elektriniu jrankiu neleiskite šalia būti žiūrovams, vaikams ir lankyto-jams. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.

2) Elektrosauga

a) Elektrinio įrankio maitinimo laido kištu- kas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifi- kuoti. Nenaudokite kištuko adapterių su jžemintais elektriniais įrankiais. Origina- lūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
b) Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.

c) Saugokite elektrinj jrankj nuo lietaus ir drègmès. Jei j elektrinj jrankj patenka vandens, padidèja elektros smūgio rizika.
d) Nenaudokite maitinimo laido ne pagal paskirtj, t.y. neneškite elektrinio jrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neiši- teptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
e) Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
f) Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklj. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

3) Žmonių sauga

a) Būkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
b) Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalma, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
c) Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite,

212 | Lietuviškai

kad jis yra išjungtas. Jeigu nešdami elektrinj įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas.

d) Prieš jjungdami elektrinj įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti.

e) Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.

f) Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.

g) Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

4) Rūpestinga elektrinių įrankių priežiūra ir naudojimas

a) Neperkraukite prietaiso. Naudokite Jūsų darbui tinkamą elektrini įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.

b) Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jj reikia remontuoti.

c) Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo.

d) Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti.

g) Elektrini įrankį, papildomą įrangą, darbo įrankius ir t.t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.

5) Rüpestinga akumuliatorinių įrankių priežiūra ir naudojimas

a) Akumuliatoriui ikrauti naudokite tik tuos ikroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą ikroviklj, iškyla gaisro pavojus.

b) Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla susižalo-jimo ir gaisro pavojus.

c) Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.

d) Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis – nedelsdami kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.

6) Aptarnavimas

a) Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su akumuliatorinėmis skardos žirklėmis

▶ ltvirtinkite ruošinj. Veržimo jranga arba spaustuvais jtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
Prieš padėdami elektrinį įrankį būtinai jį išjunkite ir palaukite, kol jo besisukančios dalys visiškai sustos. Darbo įrankis gali užstrigti, tuomet kyla pavojus nesuvaldyti prietaiso.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.

Saugokite akumuliatorių nuo karščio, pvz., nepalikite jo ilgą laiką tiesiogi-nio saulės spindulių poveikio zonoje, ir ugnies. Gali kilti sprogimo pavojus.

Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Išvėdinkite patalpą, o jei atsirado negalavimų, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.

▶ Jei akumuliatorius pažeistas, gali ištekėti skystis ir patekti ant šalia esančių daiktų. Patikrinkite daiktus ir dalis, ant kurių pateko skysčio. Jas nuvalykite arba, jei reikia, pakeiskite.

Akumuliatorių naudokite tik su Jūsų Bosch elektriniu įrankiu. Tik taip apsaugosite akumuliatorių nuo pavojingos per didelės apkrovos.

Funkciju aprašymas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Atverskite lapą su elektrinio įrankio schema ir, skaitydami instrukciją, palikite šį lapą atverstą.

Elektrinio įrankio paskirtis

Elektrinis prietaisas yra skirtas skardai kirpti be kerpamos medžiagos nuostolių (nesusidaro drožlių). Jis tinka figūriniams ir tiesiems pjūviams atlikti.

Pavaizduoti prietaiso elementai

Numeriais pažymétus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

1 Akumuliatoriaus atblokavimo klavišas
2 Akumuliatorius
3 Ikrovos būklės indikatoriaus mygtukas
4 Akumuliatoriaus jkrovos būklės indikatorius
5 ljungimo-išjungimo jungiklis
6 Drožlių nukreipimo įtaisas
7 Šešiabriaunis raktas
8 Viršutinio peilio varžtas
9 Viršutinis peilis

10 Apatinis peilis
11 Apatinio peilio reguliavimo varžtas
12 Apatinio peilio varžtas
13 Nustatymo šablonas*
*Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsu papildomos įrangos programoje.

214 | Lietuviškai

Techniniai duomenys

Akumuliatorinės skardos žirklės		GSC 10,8 V-LI Professional
Gaminio numeris		3 601 J26 1..
Nominalioji įtampa	V= 10,8
Tuščiosios eigos judesių skaičius n0	min-1	3600
Maks. kerpamos skardos storis*	mm 1,3
Mažiausias kreivės spindulys	mm 15
Svoris pagal „EPTA-Procedure 01/2003“	kg 1,4
* plieninė skarda iki 400 N/mm2
Atkreipkite dėmesį jūsų elektrinio įrankio gaminio numerį, nės kai kurių elektrinių įrankių modelių pavadinimai gali skirtis.

Informacija apie triukšma ir vibracija

Matavimų duomenys gauti pagal EN 60745.

Prietaiso triukšmo lygis, išmatuotas pagal A skalę, tipiniu atveju yra mažesnis nei 70 dB(A). Paklaida K < 1,5 dB.

Dirbant triukšmo lygis gali viršyti 80 dB(A).

Reikia naudoti klausos apsaugos priemones!

Vibracijos bendroji vertė (trijų krypčių atstoja-masis vektorius) nustatyta pagal EN 60745: Vibracijos emisijos vertė a_h=3,5 m ,spaklaida K<1,5m .s

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standar- tizuotą matavimo metodą, ir lyginant elektrinius įrankius jį galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Atitikties deklaracija CE

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka žemiau pateiktas normas arba norminius dokumentus: EN 60745 pagal direktyvų 2004/108/EB, 98/37/EB (iki 2009-12-28), 2006/42/EB (nuo 2009-12-29) reikalavimus.

Techniné byla laikoma: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Akumuliatoriaus ikrovimas

Naudokite tik schemų puslapyje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie jūsų elektriniame įrankyje naudojamo ličio jonų akumuliatoriaus.

Nuoroda: akumuliatorius tiekiamas iš dalies jkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių kroviklyje visiškai jkraukite.

Ličio jonų akumuliatorių galima jkrauti bet kada, eksploatavimo trukmė del to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.

Akumuliatorius turi NTC temperatūros kontrolės daviklį, kuris leidžia įkrauti akumuliatorių tik tuomet, kai jo temperatūra yra tarp 0 °C ir 45 °C. Tai gerokai pailgina akumuliatoriaus naudojimo laiką.

Akumuliatoriaus jkrovos büklès indikatorius

Trys žali šviesadiodžiai akumuliatoriaus jkrovos būklės indikatoriai 4 rodo akumuliatoriaus 2 jkrovos būklę. Dėl saugumo apie jkrovos būklę sužinoti galima tik tada, kai elektrinis įrankis neveikia.

Jei norite, kad būtų parodyta įkrovos būklė, paspauskite mygtuką 3, kai elektrinis įrankis išjungtas, ir laikykite jį nuspaustą.

Šviesos diodai Talpa

Dega nuolat 3 x žali ≥ 2/3

Dega nuolat 2 x žali ≥ 1/3

Dega nuolat 1 x žalias <1/3

Mirksi 1 x žalias Atsarga

Akumuliatoriaus išėmimas

Norėdami išimti akumuliatorių 2, suspauskite fiksatoriaus klavišus 1 ir, patraukę atgal, išimkite akumuliatorių iš prietaiso. Nesistenkite ištraukti akumuliatorių naudodami jėgą.

Naudojimas

Paruošimas naudoti

Akumuliatoriaus jdėjimas

Naudokite tik originalius Bosch ličio jonų akumuliatorius, kurių įtampa atitinka Jūsų elektrinio prietaiso firminėje lentelėje nurodytą įtampa. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti arba sukelti gaisrą.

Nuoroda: naudojant šiam prietaisui netinkamą akumuliatorių, elektrinis prietaisas gali netinkamai veikti ar sugesti.

Įstatykite įkrautą akumuliatorių 2 į rankeną ir įstumkite, kol jis juntamai užsifiksuos ir nebebus išsikišęs iš rankenos.

ljungimas ir išjungimas

Norėdami elektrinį prietaisą jjungti, jjungimo- išjungimo jungiklj 5 pastumkite į priekį, kad ant jungiklio matytųsi „I“.

Norėdami elektrinį prietaisą išjungti, jjungimo- išjungimo jungiklj 5 pastumkite atgal, kad ant jungiklio matytųsi „0“.

Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia elektrinį įrankį, ir darbo įrankis nebesisuka.

Nuoroda: jei elektrinis įrankis dėl išsikrovusio ar perkaitusio akumuliatoriaus automatiškai išsijungia, elektrinį įrankį išjunkite jjungimo- išjungimo jungikliu 5. Prieš vėl jjungdami elektrinį įrankį, ikraukite akumuliatorių arba palaukite, kol jis atvės. Priešingu atveju galite pažeisti akumuliatorių.

216 | Lietuviškai

Darbo patarimai

Šis elektrinis įrankis nėra skirtas stacionariam naudojimui. Jo negalima, pvz., įveržti spaustuvuose arba įtvirtinti darbastalyje.
Dirbkite tik su primontuotu drožlių nukreipimo įtaisu 6. Patikrinkite, ar drožlių nukreipimo įtaisas nėra pažeistas ar sulenk-tas. Dirbant su pažeistu drožlių nukreipimo įtaisu ar be jo iškyla sužalojimo pavojus. Jei drožlių nukreipimo įtaisas pažeistas, nedelsdami kreipkitės į Bosch elektrinių įrankių remonto dirbtuves, kad jį pakeistų.
Dirbdami mūvėkite apsaugines pirštines. Dirbkite taip, kad perkirptos skardos dalys nelinktų link jūsų kūno. Perkirptų skardų briaunos yra aštrios, todėl saugokitės, kad į jas nesusižeistumėte. Jei skardos dalys linksta link kūno, pirštinemis spauskite jas nuo savęs.

Elektrinj jrankj pirmiausia jjunkite ir tada artinkite prie ruošinio.

Elektrinį įrankį skardos atžvilgiu laikykite nuo 80 iki 90° kampu ir jo neperkreipkite.

Elektrinj prietaisą tolygia ir nedidele pastūma stumkite pjovimo kryptimi. Per didelė pastūma labai sutrumpina darbo įrankių eksploatavimo laiką ir gali pakenkti elektriniam prietaisui.

Pjaudami kreivėmis ypač stebėkite, kad elektrinio įrankio neperkreiptumėte, ir stumkite tik maža pastūma.

Maksimalus kerpamos skardos storis

Maksimalus kerpamos skardos storis d_max pri- klauso nuo kerpamos medžiagos kietumo.

Su elektriniu prietaisu galima kirpti tokio storio skardas:

Medžiaga Maks. kietumas

[N/mm²]

d_maks

[mm]

Plienas 400 1,3

600 0,8

800 0,6

Aliuminis 250 2,0

Atstumo tarp peilių a nustatymas

Prieš atliekant bet kokius prietaiso priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t.t.), o taip pat transportuojant ir sandėliuojant prietaisą, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo/išjungimo jungiklį.

Atstumas tarp peilių a (tarpas tarp ašmenų) priklauso nuo kerpamos medžiagos storio d _max :

Atstumas tarp peilių a turėtų būti 10 % skardos storio d _max (pvz., atstumas tarp peilių 0,1 mm, kai skardos storis 1 mm).

Norint kirpti minkštas ir tąsias medžiagas, atstumą tarp peilių a reikia sumažinti; norint kirpti kietas ir trapias medžiagas – padidinti.

Atsukite apatinio peilio varžta 12. Reguliavimo varžtu 11 nustatykite reikiamą atstumą tarp peilių a. Viršutinis peilis 9 ir apatinis peilis 10 turi nesiliesti. Atstumą patikrinkite nustatymo šablonu 13. Apatinio peilio varžta 12 vėl tvirtai užveržkite 3–4 Nm užveržimo momentu.

Lietuviškai | 217

Su temperatūros pokyčiu susijusi apsauga nuo per didelės apkrovos

Jei elektrinis jrankis naudojamas pagal paskirtj, jis nebus veikiamas per didelės apkrovos. Jei jrankis veikiamas per didelės apkrovos arba temperatūra yra už leistinos akumuliatoriaus temperatūros 0–70 °C ribų, bus sumažinamas judesių skaičius arba elektrinis jrankis išsijungs. Sumažėjus judesių skaičiui, elektrinis jrankis didžiausiu judesių skaičiumi pradės veikti tik tada, kai bus pasiekta leistina akumuliatoriaus temperatūra. Elektriniam jrankiui išsijungus automatiškai, išjunkite jį jungikliu, palaukite, kol atvės akumuliatorius ir elektrinį jrankį vėl jjunkite.

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir van- dens.

Akumuliatorių sandėliuokite tik nuo 0 °C iki 45 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jj reikia pakeisti.

Vadovaukitės pateiktomis nuorodomis del prietaiso ir akumuliatoriaus sunaikinimo.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius prietaiso priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t.t.), o taip pat transportuojant ir sandėliuojant prietaisą, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo/išjungimo jungiklj.
▶ Reguliariai valykite elektrinį įrankį ir ventiliacines angas jo korpuse, tuomet galėsite dirbti kokybiškai ir saugiai.

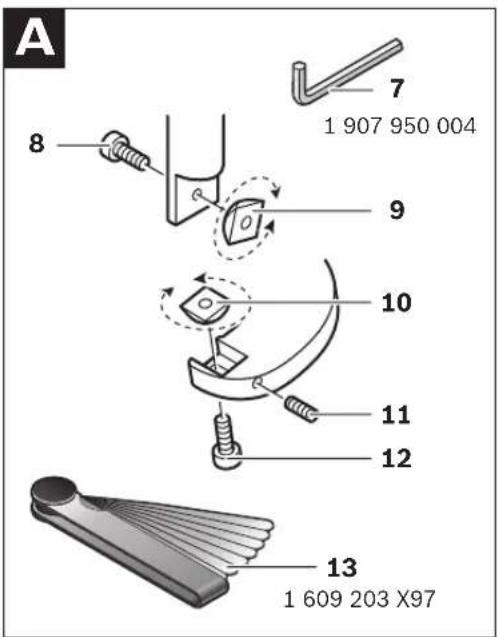

Peilio keitimas (žiūr. pav. A)

Viršutinis peilis 9 ir apatinis peilis 10 yra vienodi, abu turi po keturias pjovimo briaunas ir juos galima sukeisti.

Laiku apsukite ar pakeiskite peilius, nes tik aštrūs darbo įrankiai užtikrina gerą kirpimo našumą ir tausoja elektrinį įrankį.

Norėdami pakeisti viršutinį peilį 9, atlaisvinkite varžtą 8, norėdami pakeisti apatinį peilį 10 – varžtą 12.

Pasukite peilj 90° arba jdėkite naują peilj. Jdėdami apatinį peilį 10 stebėkite, kad jis priglustų prie reguliavimo varžto 11.

Nuoroda: sukite peilj tik paveikslėlyje nurodyta kryptimi arba įstatykite naują peilj paveikslėlyje nurodytoje padėtyje. Netinkamai įstačius peilj pjauti nebus galima.

Tvirtai priveržkite viršutinio peilio varžta 8 ir apatinio peilio varžta 12 3–4 Nm užveržimo momentu. Patikrinkite atstumą tarp peilių a (žr. „Atstumo tarp peilių a nustatymas“, psl. 216).

Viršutinj peilj 9 ir apatinj peilj 10 galąsti draudžiama.

Jeigu elektrinis įrankis, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotame Bosch elektrinių įrankių klientų aptarnavimo skyriuje.

leškant informacijos ir užsakant atsargines dalis būtina nurodyti dešimtženklį gaminio užsakymo numerį.

218 | Lietuviškai

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klau-simais.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

EI. paštas: [e-mail]

Transportavimas

Akumuliatorius yra išbandytas pagal Jungtinių Tautų bandymų ir kriterijų metodikos ST/SG/AC.10/11/Rev.3 III dalį, skyrių 38.3. Jis turi veiksmingą apsaugą nuo vidinio viršslėgio ir trumpojo jungimo bei įtaisus, apsaugančius nuo mechaninio sulaužymo ir pavojingų atgalinių srovių.

Akumuliatoriuje esančio ličio ekvivalento kiekiai yra galiojančių normų ribose. Todėl nei akumuliatoriui, nei jo atskiroms dalims nėra taikomos nacionalinės bei tarptautinės pavojingų krovinių vežimo taisyklės. Tačiau pavojingų krovinių vežimo taisyklės galėtų būti taikomos, jei vienu metu būtų gabenamas didelis akumuliatorių kiekis. Tokiu atveju gali tekti laikytis ypatingų sąlygų (pvz., susijusių su pakuotėmis) reikalavimų. Daugiau informacijos galite sužinoti interneto puslapyje: http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.

Sunaikinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Tik ES šalims:

Nemeskite elektrinių įrankių į buitinių atliekų konteinerius! Pagal ES Direktyvą 2002/96/EB dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius šalies įstatymus

naudoti nebetinkami elektriniai jrankiai turi būti surenkami atskirai ir gabenami j antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami arba perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai/baterijos:

Ličio jonų:

Prašome laikytis skyriuje „Transportavimas“, psl. 218 pateiktų nuorodu.

Nemeskite akumuliatorių ir baterijų į buitinių atliekų konteinerius, ugnį ar vandenį. Akumuliatoriai ir baterijos turi būti surenkami ir perdirbami arba sunaikinami nekenksmingu aplinkai būdu.

Tik ES šalims:

Susidėvėje akumuliatoriai ir akumuliatoriai su defektais turi būti perdirbti pagal Direktyvos 91/157/EEB reikalavimus.

Galimi pakeitimai.
