GSC 10.8 V-LI - Szeletelő BOSCH - Ingyenes használati útmutató

Terméktípus	Akkumulátoros vágógép
Modell	GSC 10.8 V-LI
Márka	Bosch
Akku feszültség	10,8 V
Akku típus	Lítium-ion (Li-ion)
Akku kapacitás (tipikus)	2,0 Ah
Vágási kapacitás acélban	1,2 mm-ig
Vágási kapacitás alumíniumban	1,6 mm-ig
Löketek száma (üresjárat)	kb. 4.000 min⁻¹
Súly (akkumulátorral)	kb. 1,2 kg
Hossz	kb. 300 mm
Magasság	kb. 150 mm
Szélesség	kb. 80 mm
Töltő (ajánlott)	GAL 10.8V
Töltési idő (kb.)	45 perc
Kapcsoló típus	Be-/ki kapcsoló
Elektronikus cellavédelem	Igen
Túlterhelés elleni védelem	Igen
LED-es töltöttségi kijelző	Igen
Tartozékok	Akkumulátor, töltő, vágófej, védőszemüveg

Gyakran ismételt kérdések - GSC 10.8 V-LI BOSCH

Hogyan cserélem ki a vágókését?

Válassza le a készüléket az akkumulátorról. Oldja ki a vágófej csavarját egy imbuszkulccsal. Távolítsa el a régi kést, és helyezze be az újat. Húzza meg ismét a csavart.

Hogyan töltöm helyesen az akkumulátort?

Csak az ajánlott töltőt használja (pl. GAL 10.8V). Csatlakoztassa az akkumulátort a töltőhöz. A LED jelzi a töltöttségi állapotot. Töltési idő kb. 45 perc. Töltse az akkumulátort szobahőmérsékleten.

Miért kapcsol ki a készülék munka közben?

Lehetséges okok: Akkumulátor lemerült, túlterhelés vagy túlmelegedés. Hagyja lehűlni a készüléket, és töltse fel az akkumulátort. Ellenőrizze, hogy az anyag nem túl vastag a gép számára.

Milyen olajat használjak a vágógéphez?

Használjon híg gépolajat, pl. varrógépolajat. Cseppentsen egy cseppet a vágókésekre és a mozgó alkatrészekre az élettartam meghosszabbítása érdekében.

Használhatom a gépet vékonyabb anyagokhoz is?

Igen, a gép alkalmas vékony lemezekhez és fóliákhoz. Ügyeljen a maximális vágási kapacitásra (acél 1,2 mm-ig, alumínium 1,6 mm-ig). Vékony anyagoknál a löketek száma túl magas lehet - dolgozzon óvatosan.

Hogyan tisztítom a készüléket használat után?

Távolítsa el az akkumulátort. Törölje le a házat egy száraz ruhával. Tisztítsa meg a vágókéseket egy kefével a fémforgácsoktól. Kerülje a vizet és az agresszív tisztítószereket.

Mit jelent a villogó LED a töltőn?

Gyors villogás hibát jelez: akkumulátor hibás vagy a hőmérséklet a tartományon kívül van. Lassú villogás a töltési folyamatot jelzi. Folyamatos fény = akkumulátor feltöltve.

Alkalmas a gép professzionális használatra?

A Bosch GSC 10.8 V-LI egy könnyű akkumulátoros vágógép alkalmi és félprofesszionális használatra. Folyamatos terheléshez kábelhez kötött modellt ajánlunk.

Hogyan tároljam helyesen a készüléket és az akkumulátort?

Tárolja a készüléket és az akkumulátort száraz, hűvös helyen (10-25°C). Hosszabb használaton kívüli időszakban vegye ki az akkumulátort. Kerülje a közvetlen napfényt és a nedvességet.

Hol találom a sorozatszámot?

A sorozatszám a vágógép házán lévő típustáblán található. Fontos az alkatrészrendelésekhez és az ügyfélszolgálathoz.

HASZNÁLATI ÚTMUTATÓ GSC 10.8 V-LI BOSCH

bufreclot, beszpilati utrosítés

Magyar ....Oldal 131

Русский ...... Страница 140

Na odnyeite to nlektrikó eryaleio oto unó kateryasla teµáxio μόνο όταν autó leitouryel.

Nabíjanie akumulátorov

Biztonsági előírások

Általános biztonsági előírások az elektromos kéziszerszámokhoz

FIGYELMEZTETÉS Olvassa el az összes biztonsági figyelmez-

tetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan örizze meg ezeket az előírásokat.

Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

1) Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágított állapotban a munkahelyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet.
b) Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözöket meggyújthatják.
c) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytöl, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.

2) Elektromos biztonsági előírások

a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert.

A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.

b) Kerülje el a földelt felületek, mint például csövek, fütötestek, kályhák és hütögépek megérintését. Az áramütési veszély megnövekszik, ha a teste le van földelve.
c) Tartsa távol az elektromos kéziszerszá-mot az esötöl vagy nedvességtöl. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét.
d) Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt höforrásoktól, olajtól, éles élektől és sarkaktól és mozgó gépalkatrészektől. Egy megrongálódott vagy cso-mókkal teli kábel megnöveli az áramütés veszélyét.
e) Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét.
f) Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.
a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.

3) Személyi biztonság

132 | Magyar

b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget.
A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát.
c) Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumulátor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet.
d) Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
e) Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
f) Viseljen megfelelő ruhát. Ne viseljen bö ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.
g) Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.

4) Az elektromos kéziszerszámok gondos kezelése és használata

a) Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
b) Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.
c) Húzza ki a csatlakozó dugót a dugaszoló-aljzatból és/vagy az akkumulátor-csomagot az elektromos kéziszerszámból, mi-elött az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
d) A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
e) A készüléket gondosan ápolja. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karban-tartására lehet visszavezetni.

f) Tartsa tisztán és éles állapotban a vágó- szerszámokat. Az éles vágóélekkel rendel- kező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.

g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

5) Az akkumulátoros elektromos kéziszerszá- mok gondos kezelése és használata

a) Az akkumulátort csak a gyártó által ajánlott töltökészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltökészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.

b) Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.

c) Tartsa távol a használaton kívüli akku- mulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akku- mulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tűzet okozhat.

d) Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe jutott az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses börsérüléseket okozhat.

6) Szerviz-ellenörzés

a) Az elektromos kéziszerszámot csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos szerszám maradjon.

Biztonsági előírások az akkumulátoros lemezvágó ollókhoz

▶ A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.
Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielött letenné. A betét-szerszám beékelődhet, és a kezelő elveszt-heti az uralmát az elektromos kéziszerszám felett.
▶ Ne nyissa fel az akkumulátort. Ekkor fennál egy rövidzárlat veszélye.

Óvja meg az akkumulátort a forróság- tól, például tartós napsugárzástól és a tüztöl. Robbanásveszély.

Az akkumulátor megrongálódása vagy szakszerütlen kezelése esetén abból gözök léphetnek ki. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légzőutakat.
Hibás akkumulátor esetén az akkumulátorból folyadék léphet ki és beszennyezheti a szomszédos tárgyakat. Ellenőrizze az érintett alkatrészeket. Szükség esetén tisztítsa meg vagy cserélje ki ezeket az alkatrészeket.
Az akkumulátort csak az Ön Bosch gyártmányú elektromos kéziszerszámával használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterhelésektől.

134 | Magyar

A működés leírása

Olvassa el az összes biztonsági figyelmeztetést és előírást.

A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajtva, miközben ezt a kezelési útmutatót olvassa.

Rendeltetésszerű használat

Az elektromos kéziszerszám fémlemezek forgácsveszteség nélküli darabolására szolgál. A berendezés görbe és egyenes vonalú vágásokra alkalmas.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.

1 Akkumulátor reteszelés feloldó gomb

2 Akkumulátor

3 Feltöltési szintjelző display gomb

4 Akkumulátor feltöltési kijelző

5 Be-/kikapcsoló

6 Forgácsterelőlap

7 Imbuszkulcs

8 Felső kés csavar

9 Felső kés

10 Alsó kés

11 Alsó kés állítócsavar

12 Alsó kés csavar

13 Beállító idomszer*

*A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.

Müszaki adatok

Akkumulátoros lemezvágó olló		GSC 10,8 V-LI Professional
Cikkszám		3 601 J26 1..
Névleges feszültség	V= 10,8
Üresjárati löketszám n0	perc-1	3600
Max. vágható lemezvastagság*	mm 1,3
Legkisebb görbesugár	mm 15
Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint	kg 1,4

* 400 N/mm² acéllemezvastagságig
Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján található cikkszámot. Egyes elektromos kéziszerszámoknak több különböző kereskedelmi megnevezése is lehet.

Zaj és vibráció értékek

A mérési eredmények az EN 60745 szabványnak megfelelően kerültek meghatározásra.

A készülék (A)-kiértékelt zajszintjének tipikus értéke alacsonyabb, mint 70 dB(A). Szórás K < 1, 5 dB.

A zajszint munka közben meghaladhatja a 80 dB(A) értéket.

Viseljen fülvédöt!

A rezgési összérték (a három irányban mért rezgés vektorösszege) az EN 60745 szabványnak megfelelően került kiértékelésre: Rezgéskibocsátási érték, a_h = 3,5 m/s² , szórás, K < 1, 5 m ² .s

Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslésére is alkalmas.

A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnövelheti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betét-szerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

Megfelelőségi nyilatkozat CE

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60745 a 2004/108/EK, 98/37/EK (2009.12.28-ig), 2006/42/EK (2009.12.29-től kezdve) irányelveknek megfelelően.

A müszaki dokumentáció a következő helyen található:

Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Az akkumulátor feltöltése

Csak az ábrák oldalán megadott töltökészülékeket használja. Csak ezek a töltökészülék vannak pontosan beállítva az Ön elektromos kéziszerszámában alkalmazásra kerülő lithium-ionos-akkumulátorok töltésére.

Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltőkészülékben.

A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak.

Az akkumulátor egy NTC típusú hőmérsékletellenőrző berendezéssel van felszerelve, amely az akkumulátor töltését csak 0 °C és 45 °C közötti hőmérséklet esetén teszi lehetővé. Ez igen magas akkumulátor-élettartamot biztosít.

Akkumulátor feltöltési kijelző

Az akkumulátor feltöltési szintjelző display három 4 zöld LED-je a 2 akkumulátor töltési szintjét mutatják. A feltöltési szintet biztonsági meggondolásokból csak álló elektromos kéziszerszám mellett lehet lekérdezni.

A töltési szint kijelzéséhez kikapcsolt elektromos kéziszerszám mellett nyomja meg és tartsa benyomva a 3 gombot.

LED Kapacitás

Folyamatos fény, 3 x zöld ≥ 2/3

Folyamatos fény, 2 x zöld ≥ 1/3

Folyamatos fény, 1 x zöld <1/3

Villogó fény 1 x zöld tartalék

Az akkumulátor kivétele

A 2 akkumulátor kivételéhez nyomja meg a 1 reteszelés feloldó gombot és húzza ki az akkumulátort hátrafelé az elektromos kéziszerszámból. Ne eröltese a kihúzást.

136 | Magyar

Üzemeltetés

Üzembe helyezés

Az akkumulátor beszerelése

Csak az Ön elektromos kéziszerszámának a típustábláján megadott feszültségű, eredeti Bosch-gyártmányú Li-ion-akkumulátort használjon. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.

Megjegyzés: Az Ön elektromos kéziszerszámának nem megfelelő akkumulátorok használata az elektromos kéziszerszám megrongálódásához, vagy hibás működéséhez vezethet.

Tegye be a 2 akkumulátort a fogantyúba, amíg az érezhetően bepattan a helyére és egy síkba kerül a fogantyúval.

Be- és kikapcsolás

Az elektromos kéziszerszám bekapcsolásához tolja előre az 5 be-/kikapcsolót, amíg a kapcsolón meg nem jelenik az „I” jel.

Az elektromos kéziszerszám kikapcsolásához tolja hátra az 5 be-/kikapcsolót, amíg a kapcsolón meg nem jelenik a „0” jel.

A Li-ion-akkumulátort az „elektronikus cella-védelem (Electronic Cell Protection = ECP)” védi a mély kisüléstől. Ha az akkumulátor kimerült, az elektromos kéziszerszámot egy védőkapcsoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább.

Megjegyzés: Ha az elektromos kéziszerszám egy kimerült, vagy túlmelegedett akkumulátor miatt automatikusan kikapcsol, akkor kapcsolja ki a 5 be-/kikapcsolóval az elektromos kéziszerszá-mot. Töltse fel az akkumulátort, illetve hagyja lehülni, mielött ismét bekapcsolná az elektromos kéziszerszámot. Az akkumulátor ellenkező esetben megrongálódhat.

Munkavégzési tanácsok

Az elektromos kéziszerszám rögzített helyzetben végzett üzemre nem alkalmas. A kéziszerszámot például nem szabad egy satuba befogni vagy egy munkapadra rögzíteni.

Csak a berendezésre felszerelt forgács- terelölappal dolgozzon 6. Gondoskodjon arról, hogy a forgácsterelő ne legyen meg- rongálódva vagy meggörbülve. Forgács- terelölap nélkül, vagy megrongálódott forgács- terelővel végzett munka esetén sérülésveszély áll fenn. Ha egy forgácsterelő megrongálódott, azt egy erre felhatalmazott Bosch-Vevőszolgálattal azonnal ki kell cseréltetni.

A munkához viseljen mindig védő kesztyűt. Ögyeljen arra, hogy a megvágott lemezalkatrészek ne a teste felé mutató irányban görbüljenek meg. A levágott lemezeken éles élek és sarkok keletkeznek, amelyek sérülésekhez vezethetnek. A meggörbülő lemezeket szükség esetén védő kesztyűs kézzel nyomja el a testétől.

Az elektromos kéziszerszámot csak bekapcsolva vigye fel a megmunkálásra kerülő munkadarabra.

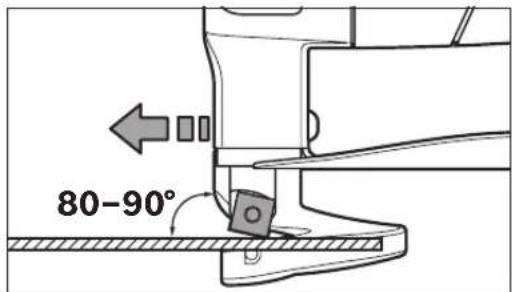

Az elektromos kéziszerszámot a lemez felületéhez képest 80–90°-os szögben tartsa és oldalirányban ne ékelje be.

Egyenletes, nem túl erős nyomással tolja az elektromos kéziszerszámot a vágási irányba. A túl erős előtolás lényegesen csökkenti a betétszerszámok élettartamát és az elektromos kéziszerszám megrongálódásához vezethet.

Görbék kivágásakor különösen gondosan ügyeljen arra, hogy az elektromos kéziszer számot oldalirányban ne ékelje be, és csak alacsony előtolással dolgozzon.

Max. vágható lemezvastagság

A legfeljebb vágható lemez d_max vastagsága a megmunkálásra kerülő anyag keménységétől függ.

Az elektromos kéziszerszámmal a következő vastagságú fémlemezeket lehet vágni:

Anyag max. szilárdság		dmax
	[N/mm2]	[mm]
Acél 400 1,3
	600 0,8
	800 0,6

Aluminium 250 2,0

Az a késtávolság beállítása

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.

Az a késtávolságot (az élek közötti távolság) a megmunkálásra kerülő lemez d_max vastagságának megfelelően kell beállítani.

Az a késtávolságot a megmunkálásra kerülő lemez d_max vastagsága 10 %-ra kell beállítani (például ha a lemezvastagság 1 mm, a késtávolságnak 0,1 mm-t kell kitennie).

Puhább, illetve szívósabb anyagoknál az a késtávolságot csökkenteni kell, keményebb, illetve ridegebb anyagoknál pedig meg kell növelni.

Oldja ki az alsó késen található 12 csavart. Állítsa be a 11 állítócsavarral a kívánt a késtávolságot. A 9 felső késnek és a 10 alsó késnek nem szabad megérintenie egymást. A 13 beállító idomszerrel ellenőrizze a késtávolságot. Húzza meg ismét szorosra 3–4 Nm nyomatékkal az alsó kés 12 csavarját.

Hömérsékletfüggő túlterhelésvédelem

A rendeltetésnek megfelelő alkalmazással az elektromos kéziszerszámot nem lehet túlterhelni. Túl erős terhelés esetén, vagy az akkumulátor megengedett hömérséklet tartományából (0–70 °C) való kilépés esetén a löketszám lecsökken, vagy az elektromos kéziszerszám kikapcsol. Csökkentett löketszám esetén az elektromos kéziszerszám csak a megengedett akkumulátor hmérséklet elérésekor veszi ismét fel a teljes löketszámát. Egy automatikus kikapcsolás esetén kapcsolja ki az elektromos kéziszerszámot, hagyja lehülni az akkumulátort, és csak ezután kapcsolja ismét be az elektromos kéziszerszámot.

Tájékoztató az akkumulátor optimális kezeléséhez

Óvja meg az akkumulátort a nedvességtől és a víztől.

Az akkumulátort csak a 0 °C ... 45 °C hömér- séklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjár- müben.

Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemel-tethető, akkor az akkumulátor elhasználódott és ki kell cserélni.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.

Karbantartás és szerviz

Karbantartás és tisztítás

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyilásait, hogy jól és biztonságosan dolgozhasson.

Késcsere (lásd az „A” ábrát)

A 9 felső kés és a 10 alsó kés azonos egymással, mindegyiknek négy vágóéle van és egymással felcserélhetők.

Idejében fordítsa meg, illetve élesítse meg a késeket, mivel csak éles betétszerszámokkal lehet jó vágási teljesítményt elérni és egyidejűleg az elektromos kéziszerszámot kímélni.

A 9 felső kés kicseréléséhez csavarja ki a 8 csavart, az 10 alsó kés kicseréléséhez csavarja ki a 12 csavart.

Forgassa el 90°-kal a kést, vagy tegyen be egy újat. Az 10 alsó kés behelyezésekor ügyeljen arra, hogy az felfeküdjön az 11 állítócsavarra.

Megjegyzés: A kést csak az ábrán látható irányba forgassa el, illetve az új kést csak az ábrán látható helyzetbe állítsa be. Egy helytelenül behelyezett késsel nem lehet vágásokat végrehajtani.

Húzza meg ismét szorosra 3–4 Nm nyomatékkal a felső kés 8 csavarját, illetve az alsó kés 12 csavarját. Ellenőrizze az a késtávolságot (lásd „Az a késtávolság beállítása”, a 137 oldalon).

A 9 felső kést és a 10 alsó kést nem szabad utánélesíteni.

Ha az elektromos kéziszerszám a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az elektromos kéziszerszám típustábláján található 10-jegyű cikkszámot.

Vevöszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók:

www.bosch-pt.com

A Bosch Vevőtanácsadó Csoport szívesen segít Önnek, ha a termékek és tartozékok vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak.

Magyar

Robert Bosch Kft

1103 Budapest

Gyömröi út. 120

Tel.: [phone]

Fax: [phone]

Szállítás

Az akkumulátort az UN-kézikönyv ST/SG/AC.10/11/3. rev., III. rész, 38.3 alszakaszában leírtaknak megfelelő vizsgálatnak vetettük alá. Az akkumulátor hatásos védelemmel van ellátva a belső túlnyomás és rövidzárlat ellen, továbbá megfelelő berendezésekkel van felszerelve az erőszakos törés és a veszélyes visszáram ellen. Az akkumulátorban található lítium ekvivalens mennyiség az idevonatkozó határértékek alatt van. Ezért az akkumulátorra sem külön alkat-részként, sem valamilyen készülékbe behelyezve sem vonatkoznak az egyes országokban érvényes valamint a nemzetközi veszélyes szál-lítmányokkal kapcsolatos előírások. A veszélyes szálítmányokra vonatkozó előírások több akku-mulátor egyidejű szálítása esetén azonban vonatkozhatnak a szálítmányra. Ebben az esetben szükségessé válhat bizonyos különleges előírá-sok (például a csomagolásnál) betartása. Rész-letesebb információ az alábbi Internet címen, egy angol nyelvű brosúrában található: http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.

Eltávolítás

Az elektromos kéziszerszámokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Csak az EU-tagországok számára:

Ne obja ki az elektromos kéziszerszámokat a háztartási szemétbe!

A használt villamos és elektronikus berendezésekre vonatkozó 2002/96/EK sz. Európai

Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni.

Akkumulátorok/elemek:

Li-ion:

Kérjük vegye figyelembe az „Szállítás” fejezetben, a 138 oldalon leírtakat.

Sohase dobja ki az akkumulátorokat/elemeket a háztartási szemétbe, tüzbe, vagy vízbe. Az akkumulátorokat/elemeket össze kell gyűjteni, újra fel kell használni, vagy a környezetvédelmi előírásoknak megfelelően kell azokat a hulladékba eltávolítani.

Csak az EU-tagországok számára:

A 91/157/EGK irányelv értelmében a meghibásodott vagy elhasznált akkumulátorokat/elemeket újrafelhasználásra kell leadni.

A változtatások joga fenntartva.

140 | Русский
