Tip produs	Mașină de tăiat cu acumulator
Model	GSC 10.8 V-LI
Marcă	Bosch
Tensiune acumulator	10,8 V
Tip acumulator	Litiu-ion (Li-Ion)
Capacitate acumulator (tipic)	2,0 Ah
Capacitate de tăiere în oțel	până la 1,2 mm
Capacitate de tăiere în aluminiu	până la 1,6 mm
Număr de curse (mers în gol)	aprox. 4.000 min⁻¹
Greutate (cu acumulator)	aprox. 1,2 kg
Lungime	aprox. 300 mm
Înălțime	aprox. 150 mm
Lățime	aprox. 80 mm
Încărcător (recomandat)	GAL 10.8V
Timp de încărcare (aprox.)	45 min
Tip comutator	Comutator pornire/oprire
Protecție electronică a celulelor	Da
Protecție la suprasarcină	Da
Indicator LED al stării de încărcare	Da
Conținutul livrării	Acumulator, încărcător, cap de tăiere, ochelari de protecție

Întrebări frecvente - GSC 10.8 V-LI BOSCH

Cum schimb lama de tăiere?

Deconectați dispozitivul de la acumulator. Slăbiți șurubul de pe capul de tăiere cu o cheie hexagonală. Îndepărtați lama veche și introduceți-o pe cea nouă. Strângeți din nou șurubul.

Cum încarc corect acumulatorul?

Folosiți numai încărcătorul recomandat (de exemplu GAL 10.8V). Conectați acumulatorul la încărcător. LED-ul indică starea de încărcare. Timp de încărcare aprox. 45 de minute. Încărcați acumulatorul la temperatura camerei.

De ce se oprește dispozitivul în timpul lucrului?

Cauze posibile: acumulator descărcat, suprasarcină sau supraîncălzire. Lăsați dispozitivul să se răcească și încărcați acumulatorul. Verificați dacă materialul este prea gros pentru mașină.

Ce ulei ar trebui să folosesc pentru mașina de tăiat?

Folosiți un ulei de mașină subțire, de exemplu ulei pentru mașini de cusut. Puneți o picătură pe lamele de tăiere și pe piesele mobile pentru a prelungi durata de viață.

Pot folosi mașina și pentru materiale mai subțiri?

Da, mașina este potrivită pentru table subțiri și folii. Fiți atenți la capacitatea maximă de tăiere (oțel până la 1,2 mm, aluminiu până la 1,6 mm). Pentru materiale subțiri, numărul de curse poate fi prea mare - lucrați cu atenție.

Cum curăț dispozitivul după utilizare?

Scoateți acumulatorul. Ștergeți carcasa cu o cârpă uscată. Curățați lamele de tăiere cu o perie de așchii metalice. Evitați apa și detergenții agresivi.

Ce înseamnă LED-ul intermitent de la încărcător?

O clipire rapidă înseamnă defecțiune: acumulator defect sau temperatură în afara domeniului. O clipire lentă indică procesul de încărcare. Lumină continuă = acumulator încărcat complet.

Este mașina potrivită pentru utilizare profesională?

Bosch GSC 10.8 V-LI este o mașină de tăiat ușoară cu acumulator pentru utilizare ocazională și semi-profesională. Pentru sarcină continuă, recomandăm un model cu cablu.

Cum depozitez corect dispozitivul și acumulatorul?

Depozitați dispozitivul și acumulatorul uscat și răcoros (10-25°C). Scoateți acumulatorul dacă nu îl utilizați pentru o perioadă lungă. Evitați lumina directă a soarelui și umiditatea.

Unde găsesc numărul de serie?

Numărul de serie se află pe plăcuța de identificare de pe carcasa mașinii de tăiat. Este important pentru comenzi de piese de schimb și service.

MANUAL DE UTILIZARE GSC 10.8 V-LI BOSCH

Română ......Pagina 157

Instrucțiuni privind siguranța și protecția muncii

Indicații generale de avertizare pentru scule electrice

AVERTISMENT Citiți toate indicațiile de avertizare și instructiunile.

Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul de „sculă electrică” folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu accumulator (fără cablu de alimentare).

1) Siguranța la locul de muncă

a) Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
b) Nu lucrați cu scula electrică în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
c) Nu permiteți accesul copiilor și al altor persoane în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul asupra mașinii.

2) Siguranță electrică

a) Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiți fișe adaptoare la sculele electrice legate la pământ de protecție. Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
b) Evitați contactul corporal cu suprafețe legate la pământ ca țevi, instalații de încălzire, sobe și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ.

c) Feriți mașina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
d) Nu schimbați destinația cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage stecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
e) Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate și pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
f) Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiți un întrerupător automat de protecție împotriva tensiunilor periculoase. Întrebuințarea unui întrerupător automat de protecție împotriva tensiunilor periculoase reduce riscul de electrocutare.

3) Siguranța persoanelor

a) Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării mașinii poate duce la răniri grave.
b) Purtați echipament personal de protecție și întotdeauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
c) Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător

158 | Română

sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.

d) Înainte de pornirea sculei electrice îndepărtați dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv sau o cheie lăsată într-o componentă de mașină care se rotește poate duce la răniri.
e) Evitați o ținută corporală nefirească. Adoptați o poziție stabilă și mențineți-vă întotdeauna echilibrul. Astfel veți putea controla mai bine maçina în situații neașteptate.
f) Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul, îmbrăcămintea și mănușile de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
g) Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigu-rați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

4) Utilizarea și manevrarea atentă a sculelor electrice

a) Nu suprasolicitați mașina. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
b) Nu folosiți scula elecrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
c) Scoateți stecherul afară din priză și/sau îndepărtați acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune mașina la o parte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
d) Păstrați sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsați să lucreze cu mașina persoane care nu sunt

familiarizate cu aceasta sau care nu au citit aceste instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.

e) Întrețineți-vă scula electrică cu grijă. Controlați dacă componentele mobile ale sculei electrice funcționează impe-cabil și dacă nu se blochează, sau dacă există piese rupte sau deteriorate astfel încât să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat piesele deteriorate. Cauza multor accidente a fost întreținerea necorespun-zătoare a sculelor electrice.
f) Mențineți bine ascuțite și curate dispozitivele de tăiere. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
g) Folosiți scula electrică, accesoriile, dis- pozitivele de lucru etc. conform prezentelor instrucțiuni. Tineți cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.

5) Manevrarea și utilizarea atentă a sculelor electrice cu accumulator

a) încărcați acumulatorii numai în încărcă- toarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
b) Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
c) Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele acumulatorului poate duce la arsuri sau incendiu.

d) în caz de utilizare greşită, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.

6) Service

a) Încredințați scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța mașinii.

Instrucțiuni de siguranță pentru foarfeci de tablă cu accumulator

Asigurați piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
▶ Nu deschideți accumulatorul. Există pericol de scurtcircuit.

Feriți acumulatorul de căldură, de ex. de expunere îndelungată la radiații solare, și de foc. Există pericol de explozie.

În cazul deteriorării sau utilizării necores-punzătoare a accumulatorului se pot degaja vaporii. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
În cazul în care accumulatorul este defect, din acesta se scurge lichidul care umezește obiectele învecinate. Verificați componentele afectate. Curățați-le sau, dacă este necesar, schimbați-le.
▶ Folosiți acumulatorul numai împreună cu scula dumneavoastră electrică Bosch. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.

Descrierea funcționării

Citiți toate indicatiile de avertizare și instrucțiunile. Nerespectarea indicatiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Vă rugăm să desfășurați pagina pliantă cu redarea mașinii și să o lăsați desfășurată cât timp citiți instrucțiunile de folosire.

Utilizare conform destinației

Scula electrică este destinată tăierii tablei fără pierderi de material. Este adecvată pentru tăieri curbe și drepte.

Elemente componente

Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.

1 Tastă deblocare accumulator
2 Acumulator
3 Tastă pentru indicatorul stării de încărcare a acumulatorului
4 Indicator al nivelului de încărcare al acumulatorului
5 Întrerupător pornit/oprit
6 Deflector de aşchii
7 Cheie imbus
8 Şurub pentru cuțitul superior
9 Cuțit superior

10 Cuțit inferior

11 Şurub de reglare cuțit inferior

12 Šurub pentru cuțitul inferior

13 Leră de reglaj*

*Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.

160 | Română

Date tehnice

Foarfecă pentru tablăcu accumulator		GSC 10,8 V-LIProfessional
Număr de identificare		3 601 J26 1..
Tensiune nominală	V= 10,8
Număr de curse la mersul în gol n_0	min ^-1	3600
Grosime maximătablă*	mm 1,3
Rază minimă curbă	mm 15
Greutate conform EPTA-Procedure 01/2003	kg 1,4

* pentru tablă de oțel de până la 400 N/mm² Vă rugăm să rețineți numărul de identificare de pe plăcuța indicatoare a tipului sculei dumneavoastră electrice. Denumirile comerciale ale sculelor electrice pot varia.

Informație privind zgomotul/vibrățiile

Valorile măsurate au fost determinate conform EN 60745.

Nivelul presiunii acustice evaluat A al maşinii este în mod normal inferior valorii de 70 dB(A). Incertitudine K < 1,5 dB.

Nivelul de zgomot poate depăși 80 dB(A) în timpul lucrului.

Purtați aparat de protectie auditivă!

Valorile totale ale vibrațiilor (suma vectorială a trei direcții) au fost determinate conform EN 60745:

Valoarea vibratiilor emise a_h=3,5 m/s^2 , incertitudine K<1,5 m/s^2 .

Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 și poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit și pentru evaluarea provizorie a solicitării vibratorii.

Nivelul specificat al vibrațiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este utilizată efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.

Declaratie de conformitate CE

Declarăm pe proprie răspundere că produsul descris la paragraful „Date tehnice“ este în conformitate cu următoarele standarde și documente normative: EN 60745 conform prevederilor Directivelor 2004/108/CE, 98/37/CE (până la 28.12.2009), 2006/42/CE (începând cu 29.12.2009).

Documentatie tehnică la: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Încărcarea accumulatorului

▶ Folosiți numai încărcătoarele specificate la pagina grafică. Numai aceste încărcătoare sunt adecvate pentru accumulatorul Li-lon din echiparea sculei dumneavoaestre electrice.

Indicație: Acumulatorul se livrează parțial încărcat. Pentru a asigura funcționarea la capacitatea nominală a acumulatorului, înainte de prima utilizare încărcați complet acumulatorul în încărcător.

Accumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață. O întrerupere a procesului de încărcare nu dăunează acumulatorului.

Accumulatorul este prevăzut cu sistem NTC de supraveghere a temperaturii care permite încărcarea în domeniul de temperaturi cuprinse între 0 °C și 45 °C. Astfel se obține o durată de viață mai îndelungată a accumulatorilor.

Indicatorul nivelului de încărcare al acumulatorului

Cele trei LED-uri verzi ale indicatorului stării de încărcare a accumulatorului 4 indică nivelul de încărcare a accumulatorului 2. Din considerente legate de siguranță, afișarea stării de încărcare a accumulatorului poate fi activată numai atunci când scula electrică este oprită.

Pentru afișarea nivelului de încărcare al acumulatorului, apăsați tasta 3 cu scula electrică deconectată și țineți-o apăsată.

LED Capacitate

Lumină continuă 3 x verde ≥ 2/3

Lumină continuă 2 x verde ≥

1/3

Lumină continuă 1 x verde <1/3

Lumină intermitentă 1 x verde rezervă

Extragerea accumulatorului

Pentru extragerea acumulatorului 2 apăsați tastele de deblocare 1 și extrageți acumulatorul din scula electrică, trăgându-l spre spate. Nu forțati.

Functionare

Punere în funcțiune

Montarea accumulatorului

▶ Folosiți numai accumulatori cu tehnologie litiu-ion originali Bosch având aceeași tensiune cu cea specificată pe plăcuța indicatoare a sculei dumneavoastră electrice. Întrebuințarea altor accumulatori poate duce la răniri și pericol de incendii.

Indicatie: Utilizarea unor acumulatori inadecvați sculei dumneavoastră electrice poate duce la deranjamente sau la deteriorarea sculei electrice.

Introduceți acumulatorul încărcat 2 în mâner împingându-l până când acesta se angrenează perceptibil și este la nivel cu mânerul.

Pornire/oprire

Pentru pornirea sculei electrice împingeți înainte întrerupătorul pornit/oprit 5, astfel încât la acesta să devină vizibil „I“.

Pentru oprirea sculei electrice împingeți spre spate întrerupătorul pornit/oprit 5, astfel încât la acesta să devină vizibil „0“.

Accumulatorul cu tehnologie litiu-ion este protejat prin „Electronic Cell Protection (ECP)“ împotriva descărcării profunde. Când accumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protecție: dispozitivul de lucru nu se mai mișcă.

Indicație: Dacă scula electrică se oprește automat din cauza accumulatorului supraîncălzit sau descărcat, deconectați-o, acționând întrerupătorul pornit/oprit 5. Încărcați acumulatorul respectiv lăsați-l să se răcească, înainte de a reporni scula electrică. În caz contrar acumulatorul se poate deteriora.

162 | Română

Instrucțiuni de lucru

▶ Scula electrică nu este adecvată pentru utilizare staționară. Este interzisă, de ex. prinderea acesteia într-o menghină sau fixarea sa pe un banc de lucru.
Lucrați numai cu deflectorul de așchii 6 montat. Aveți grijă ca deflectorul de așchii să nu fie deteriorat sau îndoit. În cazul în care lucrați fără, sau cu deflectorul de așchii deteriorat, există pericol de rănire. Solicitați imediat înlocuirea unui deflector de așchii deteriorat la un centru autorizat de asistență tehnică și service post-vânzări Bosch.
Purtați mănuși de protecție în timpul lucrului. Aveți grijă ca fășiile tăiate de tablă să nu se îndoaie în direcția corpului dumneavoastră. Tabla tăiată prezintă bavuri ascuțite care vă pot răni. Dacă este necesar, împingeți cu mâinile protejate cu mănuși, fășiile de tablă îndoită, în direcție opusă corpului dumneavoastră.

Conduceți scula electrică spre piesa de lucru numai după ce în prealabil ați pornit-o.

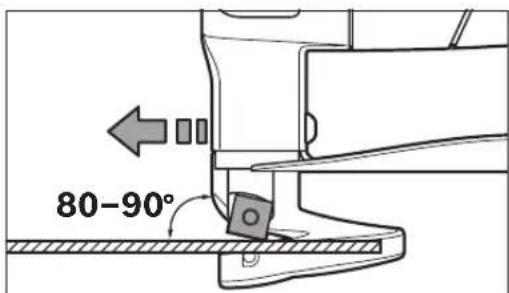

Tineți scula electrică într-un unghi de 80 până la 90° față de suprafața tablei și nu o înclinați greșit în lateral.

Conduceți scula electrică uniform și împingeți-o ușor, în direcția de tăiere. Un avans prea puternic reduce considerabil durata de viață a accesoriilor și poate dăuna și sculei electrice.

În timpul tăierilor curbilinii aveți gijă să nu înci- nați greșit în lateral scula electrică și lucrați numai cu un avans redus.

Grosimea maximă a tablei ce urmează a fi tăiată

Grosimea maximă a tablei ce urmează a fi tăiată d_max depinde de rezistența materialului de prelucrat.

Cu această sculă electrică se poate tăia tablă de următoarele grosimi:

Material Rezistență	d_max
[N/mm2]	[mm]

Reglarea distantei dintre cuțite a

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Distanța dintre cuțite a (întrefierul dintre tăișuri) se va adapta la grosimea tablei de prelucrat d_max . Distanța dintre cuțite a ar trebui să fie egală cu 10 % din grosimea tablei d_max (de ex. distanță dintre cuțite de 0,1 mm la o grosime a tablei de 1 mm).

În cazul materialelor mai moi, distanța dintre cuțite a trebuie redusă, iar în cazul materialelor dure sau casante ea trebuie mărită.

Slăbiți șurubul 12 al cuțitului inferior. Ajustați cu șurubul de reglare 11 distanța necesară dintre cuțite a. Cuțitul superior 9 și cuțitul inferior 10 nu trebuie să se atingă. Verificați distanța cu lera de reglaj 13. Strângeți la loc șurubul 12 al cuțitului inferior cu un moment de strângere de 3–4 Nm.

Protectie la suprasarcină dependentă de temperatură

Atunci când este utilizată conform destinației, scula electrică nu poate fi suprasolicitată. În caz de solicitare prea puternică sau atunci când temperatura accumulatorului se situează în afara domeniului de 0–70 °C numărul de curse se va reduce sau scula electrică se va opri din funcționare. După reducerea numărului de curse scula electrică va funcționa din nou cu numărul de curse maxim numai după ce temperatura accumulatorului va fi revenit la valoarea admisă. În cazul deconectării automate, opriți scula electrică, lăsați accumulatorul să se răcească și reporniți scula electrică.

Indicații privind manevrarea optimă a accumulatorului

Protejati accumulatorul împotriva umezelli și a a pe i.

Depozitați acumulatorul numai în domeniul de temperatură de la 0 °C la 45 °C. Nu lăsați acumulatorul în autovehicul, de exemplu pe timpul verii.

Un timp de funcționare considerabil diminuat după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.

Respectați instrucțiunile privind eliminarea.

Întreținere și service

Întreținere și curățare

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru a lucra bine și sigur păstrați curate scula electrică și fantele de aerisire.

Schimbarea cuțitelor (vezi figura A)

Cuțitul superior 9 și cuțitul inferior 10 sunt identice, sunt prevăzute cu câte patru muchii tăietoare și pot fi schimbate între ele.

Rotiți respectiv schimbați cuțitele din timp, deoarece numai dispozitivele de lucru bine ascuțite permit obținerea unui randament bun de tăiere și menajează scula electrică.

Pentru schimbarea cuțitului superior 9 slăbiți șurubul 8, pentru schimbarea cuțitului inferior 10 slăbiți șurubul 12.

Rotiți cuțitul la 90° sau introduceți un cuțit nou. La introducerea cuțitului inferior 10 aveți grijă ca acesta să se sprijine pe șurubul de reglare 11.

Indicație: Rotiți cuțitul numai în direcția ilustrată în figură resp. introduceți cuțitul nou în poziția ilustrată în figură. Tăierea nu este posibilă dacă cuțitul este introdus greșit.

Strângeti din nou la loc şurubul 8 pentru cuțitul superior resp. şurubul 12 pentru cuțitul inferior cu un moment de strângere de 3–4 Nm. Verificați distanța dintre cuțite a (vezi „Reglarea distanței dintre cuțite a“, pagina 162).

Nu este permisă reascuțirea cuțitului superior 9 și a cuțitului inferior 10.

Dacă în ciuda procedeelor de fabricație și control riguroase mașina are totuși o pană, repararea acesteia se va face numai la un atelier de asistență service autorizat pentru scule electrice Bosch.

În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului sculei electrice.

Serviciu de asistență tehnică post- vânzări și consultanță clienți

Serviciul nostru de asistență tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreținerea și repararea produsului dumneavoastră cât și privitor la piesele de schimb. Desene descompuse ale ansamblelor cât și informații privind piesele de schimb găsiți și la: www.bosch-pt.com

Echipa de consultanță clienti Bosch răspunde cu plăcere la întrebările privind cumpărarea, utilizarea și reglarea produselor și accesoriior lor.

România

Robert Bosch SRL

Tel. Consultanță tehnică: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-romania.ro

Transport

Accumulatorul este testat conform manualului UN ST/SG/AC.10/11/Rev.3 fascicula III, sub- paragraful 38.3. El beneficiază de o protecție eficientă la suprapresiune internă și scurtcircuitare fiind deasemeni prevăzut cu dispositive de protecție care împiedică ruperea forțată și curentul invers periculos.

Cantitatea de echivalent de litiu conținută de accumulator este inferioară valorii limită admisibile. De aceea, accumulatorul nu cade sub incidenta normelor internaționale privind mărfurile periculoase nici ca piesă individuală și nici atunci când este montat într-o sculă electrică. Toluși normele privind mărfurile periculoase pot fi relevante în cazul transportului mai multor acumulatori. În acest caz poate fi necesară respectarea unor condiții speciale (de exemplu la ambalare). Informații suplimentare găsiți într-un prospect în limba engleză la adresa de internet: http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.

Eliminare

Sculele electrice, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.

Numai pentru țările UE:

Nu aruncați sculele electrice în gunoiul menajer! Conform Directivei Europene 2002/96/CE privind mașinile și aparatele electrice și electronice uzate și transpunerea acesteia în

legislația națională, sculele electrice scoase din uz trebuie colectate separat și direcționate către o stație de revalorificare ecologică.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful „Transport“, pagina 164.

Nu aruncați acumulatorii/bateriile în gunoiul menajer, în foc sau în apă. Acumulatorii/bateriile trebuie colectate, reciclate sau eliminate ecologic.

Numai pentru țările UE:

Conform Directivei 91/157/CEE acumulatorii/bateriile defecte sau consumate trebuie reciclate.

Sub rezerva modificărilor.
