Tipo di prodotto	Tagliasiepi telescopico a batteria
Marca	Gardena
Modello	THS 4218V P4A (rif. 14732)
Lunghezza lama	42 cm
Diametro di taglio max.	16 mm
Intervallo di estensione del tubo telescopico	0 a 50 cm
Inclinazione dell'unità motore	75° a -60° con incrementi di 15°
Corsa della lama	2100 corse/min
Peso (con batteria)	3,4 kg
Alimentazione	Batteria Li-Ion 18 V, sistema POWER FOR ALL PBA (2,5 Ah standard)
Caricabatterie	AL 1810 CV P4A (220-240 V, 50-60 Hz)
Tempo di ricarica (batteria 2,5 Ah)	120 min (80%), 154 min (100%)
Livello di pressione acustica (LpA)	72 dB(A)
Livello di potenza acustica (LwA) garantito	90 dB(A)
Vibrazione mano-braccio (ah)	1 m/s²
Funzioni di taglio	Laterale, verticale alta, orizzontale alta, bassa
Dispositivo di sicurezza	Due interruttori (leva di avviamento + pulsante di blocco), copertura di protezione
Manutenzione	Pulizia con panno umido, lubrificazione lama con olio manutenzione (rif. 2366)
Parti soggette a usura	Lama, azionamento eccentrico
Garanzia	2 anni (escluse parti soggette a usura)
Accessori opzionali	Batteria supplementare (rif. 14903/14905), caricabatterie rapido (rif. 14901)

Domande frequenti - THS 4218V P4A GARDENA

Come caricare la batteria del tagliasiepi Gardena THS 4218V P4A?

Rimuovere la batteria dall'apparecchio premendo il pulsante di sblocco. Collegare il caricabatterie a una presa di corrente, quindi far scorrere la batteria sul caricabatterie. La spia verde lampeggiante indica la carica, una spia fissa segnala la carica completa. La carica ottimale avviene tra 0 °C e 45 °C.

Come avviare il tagliasiepi?

Inserire la batteria a fondo nel ricevitore fino allo scatto. Rimuovere la copertura di protezione. Tenere l'apparecchio con entrambe le mani sulle impugnature isolate. Spingere il pulsante di blocco in avanti quindi tirare la leva di avviamento. La spia di carica si accende per 5 secondi. Rilasciare il pulsante di blocco.

Come fermare il tagliasiepi?

Rilasciare semplicemente la leva di avviamento per fermare la lama. Attendere l'arresto completo, quindi rimettere la copertura di protezione. Infine, rimuovere la batteria premendo il pulsante di sblocco.

Quali sono le posizioni di taglio possibili?

Il tagliasiepi offre 4 posizioni: taglio laterale (tubo retratto), taglio verticale alto (tubo allungato), taglio orizzontale alto (motore inclinato a 75°, tubo allungato) e taglio basso (motore inclinato a -60°, tubo allungato). Il motore può essere inclinato con incrementi di 15° tra 75° e -60° premendo i due pulsanti arancioni.

Come effettuare la manutenzione della lama e dell'apparecchio?

Dopo l'arresto e la rimozione della batteria, pulire l'alloggiamento con un panno umido (non acqua né getto ad alta pressione). Lubrificare le lame con olio di manutenzione Gardena (rif. 2366) evitando le parti in plastica. Le fessure di ventilazione devono essere pulite; utilizzare una spazzola morbida.

Cosa fare se il tagliasiepi non si avvia o si ferma durante l'uso?

Controllare prima lo stato di carica della batteria (LED verde lampeggiante = batteria scarica). Se il LED rosso è acceso o lampeggia, la temperatura della batteria è fuori range (0-45 °C) o c'è umidità sui contatti. Pulire i contatti, attendere che la temperatura ritorni nel range. Se il problema persiste, contattare il servizio clienti Gardena.

Come regolare la lunghezza del tubo telescopico?

Allentare il dado arancione sul tubo, regolare la lunghezza desiderata (fino a 50 cm di estensione), quindi serrare saldamente il dado. Eseguire sempre questa operazione con la batteria rimossa e la copertura di protezione inserita.

Quali accessori sono disponibili per questo modello?

È possibile acquistare batterie supplementari: PBA 18V/45 P4A (rif. 14903) o PBA 18V/72 P4A (rif. 14905). Un caricabatterie rapido AL 1830 CV P4A (rif. 14901) consente una ricarica più veloce. L'olio di manutenzione è il rif. 2366.

Come garantire la sicurezza durante l'uso?

Indossare sempre protezioni acustiche e oculari, guanti e calzature robuste. Tenere l'apparecchio con due mani, non utilizzarlo mai sotto la pioggia o vicino a linee elettriche. Tenere bambini e animali a distanza. Prima di qualsiasi regolazione o pulizia, rimuovere la batteria e applicare la copertura di protezione.

Cosa fare in caso di vibrazione anomala o taglio imperfetto?

Se la siepe non viene potata correttamente, la lama potrebbe essere smussata o danneggiata; farla sostituire dal servizio clienti Gardena. In caso di forti vibrazioni, arrestare immediatamente l'apparecchio, rimuovere la batteria e controllare la lama; se danneggiata, sostituirla.

MANUALE UTENTE THS 4218V P4A GARDENA

IT Istruzioni per l'uso

Tagliasepi telescopica a batteria

IT Tagliasepi telescopica a batteria

1. SICUREZZA 44 2. MONTAGGIO 47 3. UTILIZZO 47 4. MANUTENZIONE 48 5. CONSERVAZIONE 48 6. ELIMINAZIONE DEI GUASTI 48 7. DATI TECNICI 49 8. ACCESSORI 49 9. SERVIZIO/GARANZIA 49

Traduzione delle istruzioni originali.

Il presente prodotto non è previsto per essere utilizzato da persone (compresi i bambini) con facoltà fisiche, sensoriali o intellettuali ridotte, ovvero prive di esperienza e/o di conoscenza,

a meno che esse siano sorvegliate da una persona responsabile della loro sicurezza o ricevano da essa indicazioni su come utilizzare il prodotto. I bambini dovrebbero essere sempre sorvegliati, per essere certi che non giochino con il prodotto. Si consiglia l'utilizzo del prodotto da parte di adolescenti di età inferiore a 16 anni.

Destinazione d'uso:

La Tagliasepi telescopica GARDENA è destinata al taglio di siepi, cespugli, piante perenni e piante tappezzanti per l'uso domestico e hobbistico in giardino.

Il prodotto non è adatto per un utilizzo prolungato.

PERICOLO! Lesione corporea!

→ Non utilizzate il prodotto per il taglio di prati/bordi per prati, per sminuzzare materiale ovvero per compostare. Non utilizzarlo per la cura degli stagni.

1. SICUREZZA

IMPORTANTE!

Si prega di leggere attentamente le istruzioni per l'uso e di conservarle per rileggerle.

Simboli sul prodotto:

Leggere le istruzioni per l'uso.

Pericolo - tenere le mani lontano dalla lama.

Non esporlo alla pioggia.

Per il caricabatterie:

Togliere subito la spina dalla rete se il cavo è stato danneggiato o tagliato.

Indossare visiera e cuffia di protezione.

Portare sempre un elmetto di protezione.

Rimuovere la batteria prima della manutenzione o della pulizia.

Pericolo di morte in seguito a folgorazione!

Mantenere sempre una distanza di almeno 10m dalle linee di corrente.

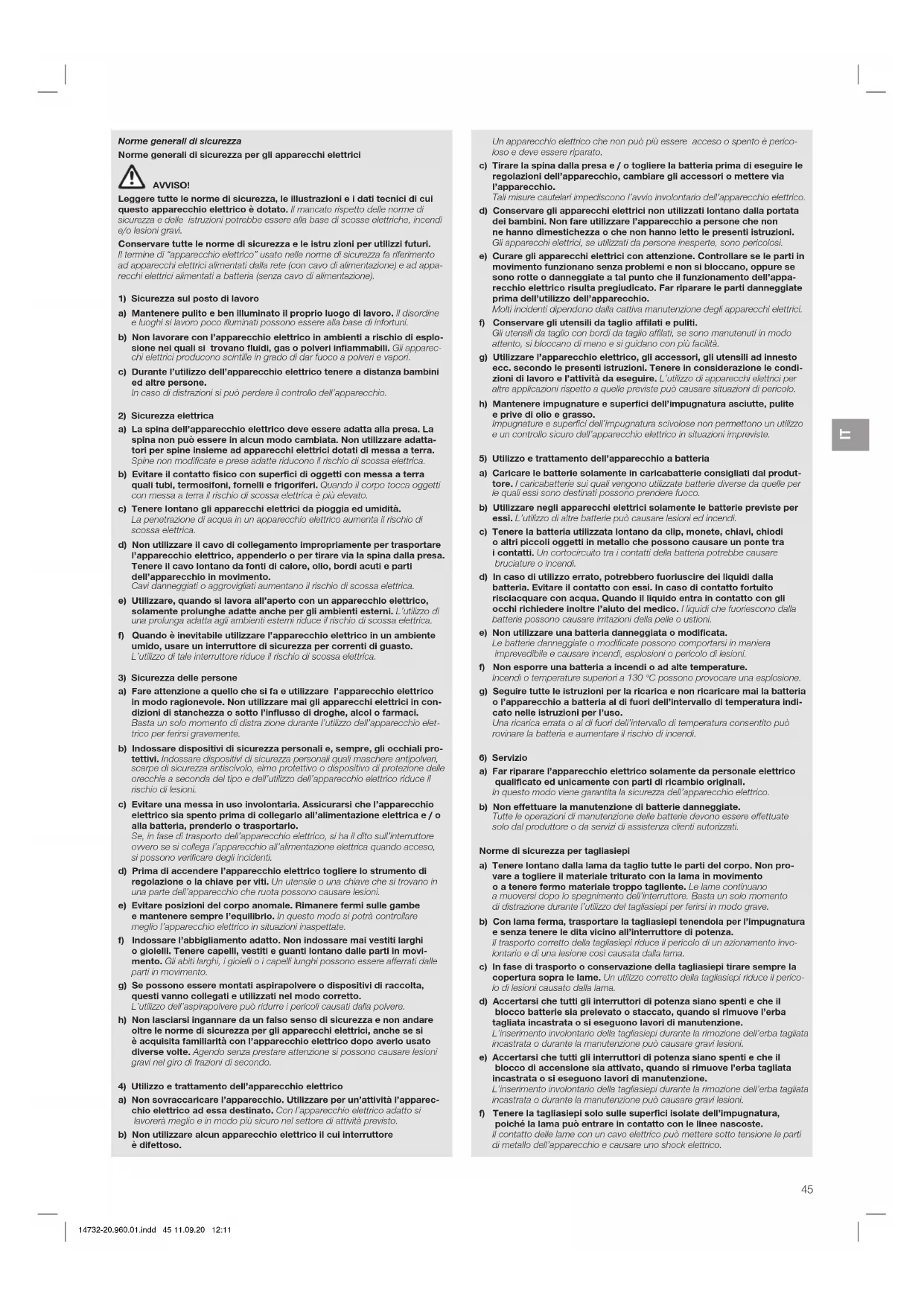

Norme generali di sicurezza

Norme generali di sicurezza per gli apparecchi elettrici

AVVISO!

Leggere tutte le norme di sicurezza, le illustrazioni e i dati tecnici di cui questo apparecchio elettrico è dotato. Il mancato rispetto delle norme di sicurezza e delle istruzioni potrebbe essere alla base di scosse elettriche, incendi e/o lesioni gravi.

Conservare le norme di sicurezza e le istruzioni per utilizzi futuri. Il termine di "apparecchio elettrico" usato nelle norme di sicurezza fa riferimento ad apparecchi elettrici alimentati alla rete (con cavo di alimentazione) e ad apparecchi elettrici alimentati a batteria (senza cavo di alimentazione).

1) Sicurezza sul posto di lavoro

a) Mantenere pulito e ben illuminato il proprio luogo di lavoro. Il disordine e luoghi di lavoro poco illuminati possono essere alla base di infortuni. b) Non lavorare con l'apparecchio elettrico in ambienti a rischio di esplosione nei quali si trovano fluidi, gas o polveri infiammabili. Gli apparecchi elettrici producono scintille in grado di dar fuoco a polveri e vapori. c) Durante l'utilizzo dell'apparecchio elettrico tenere a distanza bambini ed altre persone. In caso di distrazioni si può perdere il controllo dell'apparecchio.

2) Sicurezza elettrica

a) La spina dell'apparecchio elettrico deve essere adatta alla presa. La spina non può essere in alcun modo cambiata. Non utilizzare adattatori per spine insieme ad apparecchi elettrici dotati di messa a terra. Spine non modificate e prese adatte riducono il rischio di scossa elettrica.

b) Evitare il contatto fisico con superfici di oggetti con messa a terra quali tubi, termosifoni, fornelli e frigoriferi. Quando il corpo tocca oggetti con messa a terra il rischio di scossa elettrica è più elevato.

c) Tenere lontano gli apparecchi elettrici da pioggia ed umidità. La penetrazione di acqua in un apparecchio elettrico aumenta il rischio di scossa elettrica.

d) Non utilizzare il cavo di collegamento impropriamente per trasportare l'apparecchio elettrico, appenderlo o per tirare via la spina dalla presa. Tenere il cavo lontano da fonti di calore, olio, bordi acuti e parti dell'apparecchio in movimento. Cavi danneggiati o aggrovigliati aumentano il rischio di scossa elettrica.

e) Utilizzare, quando si lavora all'aperto con un apparecchio elettrico, solamente prolunghe adatte anche per gli ambienti esterni. L'utilizzo di una prolunga adatta agli ambienti esterni riduce il rischio di scossa elettrica.

f) Quando è inevitabile utilizzare l'apparecchio elettrico in un ambiente umido, usare un interruttore di sicurezza per correnti di guasto. L'utilizzo di tale interruttore riduce il rischio di scossa elettrica.

3) Sicurezza delle persone

a) Fare attenzione a quello che si fa e utilizzare l'apparecchio elettrico in modo ragionevole. Non utilizzare mai gli apparecchi elettrici in condizioni di stanchezza o sotto l'influsso di droghe, alcol o farmaci. Basta un solo momento di distrazione durante l'utilizzo dell'apparecchio elettrico per ferirsi gravemente.

b) Indossare dispositivi di sicurezza personali e, sempre, gli occhiali protettivi. Indossare dispositivi di sicurezza personali quali maschere antipolvere, scarpe di sicurezza antiscivolo protettive o dispositivo di protezione delle orecchie a seconda del tipo e dell'utilizzo dell'apparecchio elettrico riduce il rischio di lesioni.

c) Evitare una messa in uso involontaria. Assicurarsi che l'apparecchio elettrico sia spento prima di collegarlo all'alimentazione elettrica e/o alla batteria, prenderlo o trasportarlo. Se, durante il trasporto dell'apparecchio elettrico, si tiene il dito sull'interruttore o se si collega l'apparecchio all'alimentazione elettrica quando è acceso, si possono verificare degli incidenti.

d) Prima di accendere l'apparecchio elettrico, togliere lo strumento di regolazione o la chiave per viti. Un utensile o una chiave che si trovano in una parte dell'apparecchio che ruota possono causare lesioni.

e) Evitare posizioni del corpo anomale. Rimanere fermi sulle gambe e mantenere sempre l'equilibrio. In questo modo si potrà controllare meglio l'apparecchio elettrico in situazioni inaspettate.

f) Indossare l'abbigliamento adatto. Non indossare mai vestiti larghi o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Gli abiti lunghi, i gioielli o capelli lunghi possono essere afferrati dalle parti in movimento.

g) Se possono essere montati aspirapolvere o dispositivi di raccolta, questi vanno collegati e utilizzati nel modo corretto. L'utilizzo dell'aspirapolvere può ridurre i pericoli causati dalla polvere.

h) Non lasciarsi ingannare da un falso senso di sicurezza e non ignorare le norme di sicurezza per gli apparecchi elettrici, anche se si è acquisita familiarità con l'apparecchio elettrico dopo averlo usato diverse volte. Agendo senza prestare attenzione si possono causare lesioni gravi nel giro di frazioni di secondo.

4) Utilizzo e trattamento dell'apparecchio elettrico

a) Non sovraccaricare l'apparecchio. Utilizzare per un'attività l'apparecchio elettrico ad essa destinato. Con l'apparecchio elettrico adatto si lavora meglio e in modo più sicuro nel settore di attività previsto. b) Non utilizzare alcun apparecchio elettrico il cui interruttore è difettoso.

Un apparecchio elettrico che non può più essere acceso o spento è pericoloso e deve essere riparato.

c) Tirare la spina dalla presa e/o togliere la batteria prima di eseguire le regolazioni dell'apparecchio, cambiare gli accessori o mettere via l'apparecchio. Tali misure cautelative impediscono l'avvio involontario dell'apparecchio elettrico. d) Conservare gli apparecchi elettrici non utilizzati lontano dalla portata dei bambini. Non fare utilizzare l'apparecchio a persone che non ne hanno dimestichezza o che non hanno letto le presenti istruzioni. Gli apparecchi elettrici, se utilizzati da persone inesperte, sono pericolosi. e) Curare gli apparecchi elettrici con attenzione. Controllare se le parti in movimento funzionano correttamente, se non si bloccano, oppure se sono rotte o danneggiate a tal punto che il funzionamento dell'apparecchio elettrico risulta pregiudicato. Far riparare le parti danneggiate prima dell'utilizzo dell'apparecchio. Molti incidenti dipendono da cattiva manutenzione degli apparecchi elettrici. f) Conservare gli utensili da taglio affilati e puliti. Gli utensili da taglio con bordi affilati, se sono manutenuti in modo attento, si bloccano di meno e si guidano con più facilità. g) Utilizzare l'apparecchio elettrico, gli accessori, gli utensili ad innesto ecc. secondo le presenti istruzioni. Tenere in considerazione le condizioni di lavoro e l'attività da eseguire. L'utilizzo di apparecchi elettrici per altre applicazioni rispetto a quelle previste può causare situazioni di pericolo. h) Mantenere impugnature e superfici dell'impugnatura asciutte, pulite e prive di olio e grasso. Impugnature e superfici dell'impugnatura scivolose non permettono un utilizzo e un controllo sicuro dell'apparecchio elettrico in situazioni impreviste.

5) Utilizzo e trattamento dell'apparecchio a batteria

a) Caricare le batterie solamente in caricabatterie consigliati dal produttore. I caricabatterie sui quali vengono utilizzate batterie diverse da quelle per le quali sono disponibili possono prendere fuoco. b) Utilizzare negli apparecchi elettrici solamente le batterie previste per essi. L'utilizzazione di altre batterie può causare lesioni ed incendi. c) Tenere la batteria utilizzata lontano da clip, monete, chiavi, chiodi o altri piccoli oggetti in metallo che possono causare un ponte tra i contatti. Un cortocircuito tra i contatti della batteria potrebbe causare bruciature o incendi. d) In caso di utilizzo errato, potrebbero fuoriuscire dei liquidi dalla batteria. Evitare il contatto con essi. In caso di contatto fortuito risciacquare con acqua. Quando il liquido entra in contatto con gli occhi, richiedere inoltre l'aiuto del medico. I liquidi che fuoriescono dalla batteria possono causare irritazioni della pelle o ustioni. e) Non utilizzare una batteria danneggiata o modificata. Le batterie danneggiate o modificate sono comportarsi in maniera imprevedibile e causare incendi, esplosioni o pericolo di lesioni. f) Non esporre una batteria a incendi o ad alte temperature. Incendi o temperature superiori a 130°C possono provocare una esplosione. g) Seguire tutte le istruzioni per la ricarica e non ricaricare mai la batteria o l'apparecchio a batteria al di fuori dell'intervallo di temperatura indicato nelle istruzioni per l'uso. Una ricarica errata o al di fuori dell'intervallo di temperatura consentito può rovinare la batteria e aumentare il rischio di incendi.

6) Servizio

a) Far riparare l'apparecchio elettrico solamente da personale elettrico qualificato ed unicamente con parti di ricambio originali. In questo modo viene garantita la sicurezza dell'apparecchio elettrico. b) Non effettuate la manutenzione di batterie danneggiate. Tutte le operazioni di manutenzione delle batterie devono essere effettuate solo dal produttore o da servizi di assistenza clienti autorizzati.

Norme di sicurezza per tagliasiepi

a) Tenere lontano dalla lama da taglio tutte le parti del corpo. Non provare a rimuovere il materiale triturato con la lama in movimento o a tenere fermo materiale troppo tagliente. Le lame continueranno a muoversi dopo lo spegnimento dell'interruttore. Basta un solo momento di distrazione durante l'utilizzo del tagliasiepi per ferirsi in modo grave. b) Con lama ferma, trasportare il tagliasiepi tenendolo per l'impugnatura e tenere la mano lontana dall'interruttore di potenza. Il trasporto corretto del tagliasiepi riduce il pericolo di un azionamento involontario e di una lesione causata dalla lama. c) In fase di trasporto o conservazione del tagliasiepi, tirare sempre la copertura sopra le lame. Un utilizzo corretto del tagliasiepi riduce il pericolo di lesioni causate dalla lama. d) Accertarsi che tutti gli interruttori di potenza siano spenti e che il blocco batterie sia prelevato o staccato, quando si rimuove l'erba tagliata incastrata o si eseguono lavori di manutenzione. L'inserimento involontario del tagliasiepi durante la rimozione dell'erba tagliata incastrata o durante la manutenzione può causare gravi lesioni. e) Accertarsi che tutti gli interruttori di potenza siano spenti e che il blocco di accensione sia attivato, quando si rimuove l'erba tagliata incastrata o si eseguono lavori di manutenzione. L'inserimento involontario del tagliasiepi durante la rimozione dell'erba tagliata incastrata o durante la manutenzione può causare gravi lesioni. f) Tenere il tagliasiepi solo sulle superfici isolate dell'impugnatura, poiché la lama può entrare in contatto con linee nascoste. Il contatto delle lame con un cavo elettrico può mettere sotto tensione le parti di metallo dell'apparecchio o causare uno shock elettrico.

g) Tenere eventuali cavi lontani dalla zona di taglio. I cavi possono rimanere coperti tra siepi e cespugli ed essere inavvertitamente tagliati nella lama. h) Non utilizzare il tagliasiepi in presenza di cattive condizioni meteorologiche, specie in caso di pericolo di lampi. Ciò riduce il pericolo di folgorazione.

Norme di sicurezza per tagliasiepi con prolunga

a) Ridurre il pericolo di morte per folgorazione, evitando di utilizzare il tagliasiepi con prolunga nelle vicinanze di cavi elettrici. Il contatto o l'utilizzo nelle vicinanze di cavi elettrici può causare lesioni gravi o la morte per folgorazione. b) Usare sempre il tagliasiepi con prolunga servendosi di entrambe le mani. Regere il tagliasiepi con prolunga servendosi di entrambe le mani per evitare di perdere il controllo. c) Durante lavori sopra testa con il tagliasiepi con prolunga, indossare un copricapo. I frammenti che cadono possono causare gravi lesioni.

Cercare eventuali oggetti nascosti (ad es. fili spinati e cavi nascosti) in siepi e cespugli.

Si raccomanda l'utilizzo di un interruttore differenziale con una corrente di intervento di 30 mA o meno.

Tenere il tagliasiepi con entrambe le mani su tutte e due le impugnature.

La tagliaiepi è prevista per lavori in cui l'utilizzatore sta in piedi sul terreno e non su una scala o su una superficie instabile.

Prima di utilizzare la tagliaiepi accertarsi che i dispositivi di blocco di qualsiasi parte mobile (ad es. del corpo prolungato o dell'elemento orientabile) si trovino in posizione di blocco.

Norme di sicurezza aggiuntive

Utilizzo sicuro della batteria

tutte le norme di sicurezza e le istruzioni.

Il mancato rispetto delle norme di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi.

Conservare le istruzioni con cura. Utilizzare il caricabatteria solo se tutte le funzioni sono state valutate integralmente, se possono essere eseguite sulla restrizione oppure se si sono ricevute istruzioni corrispondenti.

→ Sorvegliare i bambini durante le operazioni di utilizzo, pulizia e manutenzione. In questo modo viene assicurato che i bambini non giochino con il caricabatteria. → Caricare solo batterie agli ioni di litio del tipo POWER FOR ALL System PBA 18V, a partire da una capacità di 1,5 Ah (a partire da 5 celle all'interno della batteria). La tensione della batteria deve essere adatta alla tensione di ricarica del caricabatteria. Non caricare batterie non ricaricabili. Altrimenti sussiste pericolo di incendio e di esplosione.

Tenere il caricabatteria lontano da pioggia e umidità. La penetrazione di acqua in un apparecchio elettrico aumenta il pericolo di scosse elettriche. → Tenere il caricabatteria pulito. Se è sporco, sussiste il pericolo di scosse elettriche. → Prima di ogni impiego controllare caricabatteria, cavo e connettore. Non utilizzare il caricabatteria se si riscontrano danni. Non aprire il caricabatteria personalmente e farlo riparare solamente da elettricisti qualificati e unicamente con parti di ricambio originali. Caricabatteria, cavi e connettori danneggiati aumentano il pericolo di scosse elettriche. Non mettere in funzione il caricabatteria su un fondo disponibile infiammabile (ad es. carta, tessuti, ecc.) o in un ambiente infiammabile. Per effetto del riscaldamento che si verifica durante l'operazione di ricarica del caricabatteria sussiste pericolo di incendio. → La sostituzione del cavo di collegamento, quando necessaria, deve essere eseguita da GARDENA o da un servizio di assistenza clienti autorizzato per apparecchi elettrici GARDENA per evitare pericoli per la sicurezza. → Non mettere in funzione il prodotto nelle carica. → Le presenti norme di sicurezza valgono solo per batterie agli ioni di litio del sistema POWER FOR ALL PBA 18V. → Utilizzare la batteria solo in prodotti dei costruttori del sistema POWER FOR ALL. Solo in quel modo la batteria viene protetta da pericoloso sovraccarico. → Caricare le batterie solamente con caricabatteria consigliati dal produttore. Sussiste pericolo di incendio se su un caricabatteria vengono utilizzate batterie diverse da quella per la quale è destinato. → La batteria viene fornita parzialmente carica. Per garantire le piene prestazioni della batteria, prima di utilizzarla per la prima volta ricaricarla completamente nel caricabatteria. → Conservare le batterie lontano dalla portata dei bambini. → Non aprire la batteria. Sussiste il pericolo di cortocircuito. → Se la batteria è danneggiata o viene utilizzata in modo improprio possono generarsi dei vapori. La batteria può prendere fuoco o esplodere. Fare entrare aria pulita e, in caso di disturbi, consultare un medico. I vapori sono irritanti per le vie respiratorie. → In caso di utilizzo errato o di batteria danneggiata, può fuoriuscire del liquido combustibile dalla batteria. Evitare il contatto. In caso di contatto fortuito risciacquare con acqua. Se il liquido entra in contatto con gli occhi ricorrere aggiuntivamente all'aiuto del medico. I liquidi che fuoriescono dalla batteria possono causare irritazioni cutanee o ustioni.

→ In caso di batteria difettosa può fuoriuscire del liquido e inumidire gli oggetti adiacenti. Verificare le parti interessate. Pulirle o eventualmente sostituirle. → Non cortocircuitare la batteria. Tenere la batteria non utilizzata lontano da clip, monete, chiavi, chiodi, viti o altri piccoli oggetti in metallo che potrebbero causare un ponte tra i contatti. Un cortocircuito tra i contatti della batteria può causare ustioni o incendi. → La batteria può danneggiarsi con oggetti appuntiti come ad es. un ago o un cacciavite oppure mediante l'azione di forze esterne. Può verificarsi un cortocircuito interno e la batteria può prendere fuoco, fumare, esplodere o surriscaldarsi. → Non effettuare la manutenzione di batterie danneggiate. Tutte le operazioni di manutenzione delle batterie devono essere effettuate solo dal produttore o da servizi di assistenza clienti autorizzati. Proteggere la batteria dal calore, ad es. anche dall'esposizione continua al sole, incendio, sporcizia, acqua e umidità. Sussiste pericolo di esplosione e cortocircuito.

→ Mettere in funzione e conservare la batteria solo a una temperatura ambiente compresa tra -20°C e +50°C. Non lasciare la batteria in auto ad es. in estate. In presenza di temperature < 0°C le prestazioni possono subire restrizioni specifiche per gli apparecchi. → Ricaricare la batteria solo in presenza di temperature ambiente comprese tra 0°C e +45°C. La ricarica a temperature non comprese nell'intervallo indicato danneggia la batteria o aumenta il pericolo di incendio.

Sicurezza elettrica

PERICOLO! Arresto cardiaco!

Questo prodotto durante il suo funzionamento genera un campo elettromagnetico. Questo campo può, in presenza di particolari situazioni, agire sul funzionamento di impianti medici attivi o passivi. Per escludere il pericolo di situazioni che possano condurre a lesioni gravi o mortali, le persone che hanno un impianto medico devono, prima dell'utilizzo di questo prodotto, consultarsi con il proprio medico e il produttore dell'impianto.

Collegare il caricabatterie soltanto a una tensione alternata come indicata sulla targhetta d'identificazione.

Non eseguire per nessun motivo un collegamento a terra su una qualsiasi parte del prodotto.

Non utilizzare il prodotto in caso di temporale.

Staccare la batteria dal prodotto nel caso in cui questo inizi a vibrare in modo anomalo. Le forti vibrazioni possono causare delle lesioni.

Proteggere dall'umidità i contatti della batteria.

Sicurezza personale

PERICOLO! Pericolo di soffocamento!

I piccoli pezzi possono essere ingeriti facilmente. I sacchetti in polietilene rappresentano un pericolo di soffocamento per i bambini piccoli. Tenere i bambini lontano durante il montaggio.

Usare il tagliasiepi unicamente nel modo e per le funzioni descritte nelle presenti istruzioni. L'operatore o l'utilizzatore è responsabile per eventuali incidenti verso terzi o ai loro beni, nonché per i pericoli cui questi vanno incontro. Fare soprattutto attenzione a non mettere in pericolo terzi per via del raggio d'azione quando è estratto il tubo telescopico.

PERICOLI

Per il fatto che si indossa una cuffia di protezione e per effetto dei rumori generati dal prodotto, è possibile che non ci si accorga dell'avvicinamento di persone.

Indossare sempre un abbigliamento idoneo, guanti e scarpe robuste.

Evitare il contatto con l'olio della lama, in particolare se avete reazioni allergiche.

Controllare le zone in cui utilizzare il tagliasiepi e rimuovere qualsiasi genere di fil di ferro, cavi elettrici nascosti o altri oggetti estranei.

Tutti i lavori di regolazione (inclinazione testina di taglio, modifica lunghezza tubo telescopico) devono essere eseguiti con la calotta di protezione montata. Durante gli stessi, il tagliasiepi non deve trovarsi sulla lama.

Prima dell'uso e in seguito ad un forte urto è necessario controllare la macchina per accertare se presenta segni di rottura o altri tipi di danneggiamento e riparare come richiesto.

Mai usare tagliasiepi privi di una parte qualsiasi oppure a cui siano state apportate modifiche non autorizzate.

Uso e manutenzione degli apparecchi elettrici

È necessario sapere come poter spegnere il prodotto in caso di emergenza. Non tenere il tagliasiepi per lo schermo di protezione.

Non utilizzare il tagliasiepi elettrico con i dispositivi di protezione danneggiati. Durante l'uso del tagliasiepi non è consentito utilizzare delle scale.

Utilizzare il prodotto solo su un terreno stabile.

Staccare l'accumulatore:

• prima di lasciare il tagliasiepi incustodito per un periodo prolungato;
• prima si rimuovere un'ostruzione;
• prima di controllare o pulire l'attrezzo oppure eseguire dei lavori su di esso;
• quando si colpisce un oggetto, usarlo nuovamente solo dopo aver accertato che sia in perfette condizioni di funzionamento;
• quando il tagliasiepi comincia a vibrare in modo anomalo. Controllarlo immediatamente. Delle vibrazioni eccessive possono causare lesioni!
• prima di passare il prodotto a una terza persona.

PERICOLO DI LESIONI!

Non toccare le lame.

→ Al termine del lavoro o in caso di interruzioni applicare custodia protezione.

Tutti i dadi e le viti devono essere serrati strettamente, al fine di poter garantire una condizione di esercizio sicura del prodotto.

Lasciare raffreddare il prodotto prima di metterlo in deposito nel caso in cui, durante l'utilizzo, si riscaldasse.

La tagliasiepi non può essere conservata a una temperatura superiore ai 35°C o molto alla diretta esposizione dei raggi solari.

Non immagazzinare la tagliasiepi in luoghi esposti a elettricità statica. Prestare attenzione alla caduta di erba tagliata.

Lavorare solamente alla luce del sole o con buone condizioni di visibilità.

2. MONTAGGIO

PERICOLO! Lesioni corporali!

Pericolo di procurarsi ferite da taglio nel caso in cui il prodotto parta involontariamente.

→ Prima di montare il prodotto togliere la batteria e spingere la copertura protettiva oltre la lama.

Montaggio del manico telescopico [fig. A1/A2]:

1. Spingere il tubo telescopico ② fino all'arresto nell'unità motore ①. A tal fine è necessario accertarsi che le due marcature ® siano contrapposte.
2. Stringere il dado grigio ③.

3. UTILIZZO

PERICOLO! Lesioni corporali!

Pericolo di procurarsi ferite da taglio nel caso in cui il prodotto parta involontariamente.

→ Prima di regolare o trasportare il prodotto aspettare che la lama si sia fermata, togliere la batteria e spingere la copertura protettiva oltre la lama.

Come caricare la batteria [fig. 01/02/03]:

→ Osservare la tensione di rete. La tensione della fonte elettrica deve coincidere con le indicazioni riportate sulla targhetta del caricabatteria.

Con la GARDENA Tagliasiepi a batteria art. 14732-55 non è presente in dotazione alcuna batteria o caricabatteria.

Grazie all'intelligente processo di ricarica lo stato di carica della batteria viene riconosciuto automaticamente e la batteria viene ricaricata in funzione della sua temperatura e tensione con la corrente di carica ottimale. In questo modo la batteria viene preservata e rimane sempre completamente carica in caso di stoccaggio del caricabatteria.

1. Premere il tasto di sblocco A e togliere la batteria B dal suo alloggiamento.
2. Collegare il caricabatteria ad una presa.
3. Spingere il caricabatteria sulla batteria.

Quando la spia di carica della batteria sul caricabatteria lampeggia di verde, la batteria è in carica.

Quando la spia di carica della batteria sul caricabatteria è accesa di verde in modo permanente, la batteria è completamente carica (durata della carica, vedi 7. DATI TECNICI).

1. Durante la carica verificare ad intervalli di tempo regolari lo stato della ricarica.
2. Una volta che la batteria è completamente carica, è possibile toglierla dal caricabatteria.

Significato degli elementi di visualizzazione:

Visualizzazione sul caricabatteria:

Luce lampeggiante spia di carica della batteria

La ricarica è segnalata dalla luce lampeggiante della spia di carica batteria.

Nota: la ricarica è possibile solo se la temperatura della batteria è compresa nell'intervallo della temperatura di ricarica consentito, vedi 7. DATI TECNICI.

Luce continua spia di carica della batteria

La luce continua della spia di carica della batteria segnala che la batteria è completamente carica oppure che la temperatura della batteria non è compresa nell'intervallo della temperatura di ricarica consentito e pertanto la batteria non può essere ricaricata. Non appena viene raggiunto l'intervallo di temperatura consentito, la batteria viene ricaricata. Senza batteria inserita, la luce continua della spia di carica della batteria segnala che la spina è inserita nella presa e che il caricabatteria è pronto per l'uso.

Spia dello stato di carica della batteria sul prodotto [fig.04/O12]:

Dopo l'avvio del prodotto la spia dello stato di carica della batteria ② viene visualizzata per 5 secondi.

Stato di carica della batteria

67 - 100 % di carica	©, © e © sono accesi di verde
34 - 66 % di carica	© e © sono accesi di verde
11 - 33 % di carica	© è accesso di verde

0-10% di carica

Lampeggia di verde

Quando il LED ⑥ lampeggia di verde, si deve ricaricare la batteria.

Quando il LED di comunicazione è acceso o lampeggia, vedi 6. ELIMINAZIONE DEI GUASTI.

Posizioni di lavoro:

La tagliasiepi può essere azionata in 4 posizioni di lavoro.

Taglio laterale: Tubo telescopico rientrato [fig. 05]

Taglio verticale elevato:[fig. 06]	Tubo telescopico prolongato
Taglio orizzontale elevato:[fig. 07]	Unità motore inci nata di 75°,tubotelescopicoprolungato
Taglio ribassato:[fig. 08]	Unità motore inclinata a - 60°,tubo telescopic prolongato

Inclinazione dell'unità motore [fig. 09]:

Per i tagli in posizione rialzata e ribassata è possibile inclinare l'unità motore ① in passi di 15° da 75° sino a -60°.

1. Mantenere premuti ambedue i tasti arancioni ④ e inclinare l'unità motore ① nella direzione desiderata.
2. Rilasciare ambedue i tasti arancioni ④ e fare scattare in posizione l'unità motore ①.

Estrazione del tubo telescopico [fig. 010]:

Per i tagli in posizione rialzata e ribassata è possibile estrarre il tubo telescopico ③ di continuo fino a 50 cm.

1. Allentare il dado arancione (5).
2. Estrarre il tubo telescopico ② alla lunghezza desiderata.
3. Stringere nuovamente il dado arancione (5).

Come avviare il tagliasiepi [fig. 01/011/012]:

PERICOLO! Lesione corporea!

Se il prodotto non si ferma quando si lascia la leva di avvio, sussiste un pericolo di lesione!

→ Non bypassare i dispositivi di sicurezza o l'interruttore. Non fissare, ad esempio, la leva di avvio sull'impugnatura.

Avvio:

Il prodotto è dotato di un dispositivo di sicurezza a due interruttori (leva di avvio con blocco di accensione) che impediscono l'avvio involontario del prodotto.

1. Inserire la batteria (B) nel suo alloggiamento (D) finché non si sente scattare.
2. Togliere alla lama la copertura protettiva.
3. Tenere la tagliasiepi sulla superficie isolata dell'impugnatura afferrando il tubo telescopico ② con una mano e l'impugnatura ⑥ con l'altra.
4. Spingere in avanti il blocco di accensione ① e tirare la leva di avvio ②. La tagliasiepi parte e la spia dello stato di carica della batteria ③ viene visualizzata per 5 secondi.
5. Rilasciare il blocco di accensione ⑦.

Arresto:

1. Rilasciare la leva di avvio ⑧. La tagliasiepi si blocca.
2. Spingere la copertura protettiva sulla lama.
3. Premere il tasto di sblocco A e togliere la batteria B dal suo alloggiamento (D).

4. MANUTENZIONE

Pericolo! Lesione corporea! Pericolo di procurarsi ferite da taglio nel caso in cui il prodotto parte involontariamente.

→ Prima di eseguire la manutenzione al prodotto, attendere che la lama si sia fermata, togliere la batteria e spingere la copertura protettiva oltre la lama.

Come pulire il tagliasiepi:

PERICOLO! Lesione corporea! Pericolo di lesioni e rischio di danni al prodotto.

→ Non pulire il prodotto con acqua o getti d'acqua (in particolare ad alta pressione). → Non pulire con prodotti chimici, inclusi benzina o solventi. Alcuni possono distruggere le parti in plastica.

Le fessure di areazione devono sempre essere pulite.

1. Pulire il tagliasiepi con un panno umido.
2. Pulire le fessure dell'aria con una spazzola morbida (non utilizzare il cacciavite).
3. Lubrificare la lama utilizzando olio con bassa viscosità (ad es. GARDENA Olio per manutenzione art. 2366). Evitare il contatto dell'olio con i componenti di plastica.

Come pulire batteria e caricabatterie:

Assicurarsi che la superficie e i contatti del caricabatterie e dell'alloggiamento della batteria siano sempre puliti e asciutti prima di collegare il caricabatterie.

Non utilizzare acqua corrente.

→ Caricabatteria: Con un panno morbido e asciutto pulire i contatti e le parti in plastica. → Batteria: Pulire di tanto in tanto le fessure di areazione e gli attacchi della batteria con un pennello morbido, pulito e asciutto.

5. CONSERVAZIONE

Messa fuori servizio:

Il prodotto deve essere conservato in modo non accessibile ai bambini.

1. Spingere la copertura protettiva sulla lama.
2. Togliere la batteria.
3. Caricare la batteria.
4. Pulire il tagliasiepi, quindi la batteria e il caricabatterie (vedi 4. MANUTENZIONE).
5. Conservare il tagliasiepi, la batteria e il caricabatterie in luogo asciutto, chiuso e al riparo dal gelo.

Smaltimento:

ai sensi della direttiva 2012/19/UE)

Il prodotto non può essere smaltito insieme ai normali rifiuti domestici. Deve essere smaltito in base alle prescrizioni ambientali localmente applicabili.

IMPORTANTE!

→ Smaltire il prodotto nel o tramite il punto di raccolta locale per il riciclaggio.

Smaltimento della batteria:

La batteria GARDENA contiene celle agli ioni di litio che, al termine della vita utile, devono essere smaltite separatamente dai normali rifiuti domestici.

Li-ion

IMPORTANTE!

→ Smaltire le batterie nel o tramite il punto di raccolta locale per il riciclaggio. 1. Scaricare completamente le celle agli ioni di litio (rivolgersi all'Assistenza Clienti GARDENA). 2. Mettere in sicurezza le celle agli ioni di litio da cortocircuito. 3. Smaltire le celle agli ioni di litio in modo appropriato.

6. ELIMINAZIONE DEI GUASTI

Pericolo! Lesione corporea! Pericolo di procurarsi ferite da taglio nel caso in cui il prodotto parta involontariamente.

→ Prima di eliminare i guasti, attendere che la lama si sia fermata, togliere la batteria e spingere la copertura protettiva oltre la lama.

Problema Possibile causa Rimedio

Non è più possiblen disinserire la tagliasiepi	La leva di avvlo è bloccata. →	Togliere la batteria e allentare la leva di avvio.
La siepe non viene tagliata in modo pulito	La lama è usurata o daneggiata.	Fare sostituire la lama dall'As-sistenza Clienti GARDENA.
La tagliasiepi vibra fortemente	La lama è daneggiata. →	Spegnere il prodotto efare sostituire la lama.
La tagliasiepi non si avvia o si arresta.II LED ® lampeggia di verde [fig. 04]	La batteria è scarica. →	Caricare la batteria.
La tagliasiepi non si avvia o si arresta.II LED di communazione gusti ® è accesso di rosso [fig. 04]	La temperatura della batteria non è compresa nell'intervallo consentito.	→ Attendere finché la tempe-ratura della batteria si attesta nuovoamente tra 0 °C e +45 °C.
	Tra i contatti della batteria nel tagliasiepi sono presentiGCOC d'acqua o umidità.	→ Rlimuovere le goce d'acqua /l'umidità con un panno asciutto.
	Il motore è blocato. →	Eliminare l'ostacolo.Riavviare.
La tagliasiepi non si avvia o si arresta.II LED di communazione gusti ® lampeggia di rosso [fig. 04]	II prodotto è difettoso. →	Rivolgersi all'Assistenza Clienti GARDENA.
La tagliasiepi non si avvia o si arresta.II LED di communazione gusti ® non è accesso [fig. 04]	La batteria non è insertita completamente nel suo alloggiamento.	→ Inserire la batteria completa-mente nel suo alloggiamento finché la si sente scattare in posizione.
	La batteria è difettosa. →	Sostituire la batteria.
	Il prodotto è difettoso. →	Rivolgersi all'Assistenza Clienti GARDENA.
La ricarica non è possibile.La spia di carica della batteria ® rimane accesa [fig. 03]	La batteria non è (corretta-mente) collocata.	→ Collocare la batteria corretta-mente sul caricabatteria.
	I contatti della batteria sono sporchi.	→ Pulire i contatti della batteria (ad es. Inserendo etogliendo più volte la batteria, Eventual-mente sostituire la batteria).
	La temperature della batteria non è compresa nell'intervallo della temperatura di ricarica consentito.	→ Attendere finché la tempe- ratura della batteria si attestà一个新的mente tra 0 °C e +45 °C.
	La batteria è difettosa. →	Sostituire la batteria.
La spia di carica della batteria ® non sl'accende [fig. 03]	La spina del caricabatteria non è (correttamente) insertita.	→ Inserire la spina (completamente) nella presa.
	La pressa, il carrvo di alimenta- zione o il caricabatteria è difettoso.	→ Controllare la tensione di rete. Far controllare il carica-batterie da un rivenditore autorizzato o dall'Assistenza Clienti GARDENA.

NOTA: rivolgersi, in presenza di altri problemi, all'Assistenza Clienti GARDENA di competenza. Le riparazioni devono essere eseguite solamente dall'Assistenza Clienti GARDENA o da rivenditori specializzati autorizzati da GARDENA.

1. DATI TECNICI

Tagliasiepl telescopicaa batteria	Unità Valore (art. 14732)
Corse 1/min 2100
Lunghezza lama cm 42
Apertura lama mm 16
Lunghezza d'uscita deltubo telescopico	cm 0 - 50
Peso(Incluso l'accumulatore)	kg 3,4
Livello di pressione sonora \( L_{pa}^{1)} \)		72
Incertezza \( k_{pa} \)	dB (A)	3
Livello di emissione sonora \( L_{wa}^{2)} \):misureata/garantità	dB (A)	87 / 90
Incertezza \( k_{wa} \)		3
Oscillazione mano bracchio \( a_{vwb}^{1)} \)	m/s2	1
Incertezza \( k_{vw} \)		1,5

Procedura di misurazione secondo: EN 62841-4-2 RL 2000/14/EC

NOTA: Il valore di emissione delle vibrazioni fornito è stato misurato in base a una procedura di verifica normata e può essere utilizzato per un confronto

tra apparecchi elettrici. Questo valore può essere utilizzato anche per la valutazione provvisoria dell'esposizione. Il valore di emissione delle vibrazioni può variare durante l'utilizzo effettivo dell'apparecchio elettrico.

Batteria di sistema PBA 18V 2,5Ah W-B

Unità Valore (art. 14903)

Tensione batteria V (DC) 18

Capacità della batteria Ah 2,5

Numero di celle (Ioni di litio) 5

Caricabatterie adeguati per batterie del sistema POWER FOR ALL: AL 18.CV.

CaricabatteriaAL 1810 CV P4A	Unità Valore (art. 14900)
Corrente di rete	V (AC)	220 - 240
Frequenza di rete Hz 50 - 60
Potenza nominale	W	26
Tensione di ricarica della batteria	V (DC) 18
Corrente di carica max.batteria	mA	1000
Tempo di ricarica della batteria 80%/97 - 100%(ca.)
PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244
Intervallo della temperatura di rlicarica consentito	°C 0 - 45
Peso secondo la procedura EPTA 01:2014	kg 0,17
Grado di protezione		#/II

Batterie adeguate del sistema POWER FOR ALL: PBA 18V.

1. ACCESSORI

Ollo per la manutenzione GARDENA	Prolunga la durata utile della lama e la durata di funzionamento della batteria.	art. 2366
Batteria di systema GARDENA	Batteria per durate ulteriori o per la sostituzione.
PBA 18V/45 P4A		art. 14903
PBA 18V/72 P4A		art. 14905
Caricabatterie rapido GARDENA AL 1830 CV P4A	Per caricare rapidamente la batteria del systema POWER FOR ALL PBA 18V._W-_	art. 14901

9. SERVIZIO/GARANZIA

Servizio:

Prendere contatto all'indirizzo sul retro.

Dichiarazione di garanzia:

In caso di reclami in garanzia, all'utente non viene addebitato alcun importo per i servizi forniti.

GARDENA Manufacturing GmbH, per tutti i nuovi prodotti originali GARDENA, fornisce una garanzia di 2 anni che decorre dal primo acquisto presso il rivenditore, se i prodotti sono stati impiegati esclusivamente per l'uso privato. La presente garanzia del produttore non si applica a prodotti acquistati sul mercato secondario. Tale garanzia fa riferimento ai difetti essenziali del prodotto che sono da ricondurre, in modo provato, a carenze del materiale o di fabbricazione. La garanzia verrà espletata mediante la fornitura di un prodotto sostitutivo completo e funzionale o la riparazione del prodotto difettoso da inviare gratuitamente a GARDENA; ci riserviamo il diritto di scegliere tra le seguenti opzioni. Questo servizio è soggetto alle seguenti disposizioni:

• Il prodotto è stato usato per lo scopo previsto secondo le indicazioni contenute nelle istruzioni di funzionamento. L'acquirente o altre persone non hanno provato ad aprire o a riparare il prodotto. Per il funzionamento del prodotto sono stati utilizzati solo ricambi e parti usurate originali GARDENA.
• Esibizione della ricevuta di acquisto.

Restano escluse dalla garanzia l'usura normale di parti e componenti (ad esempio su lame, elementi di fissaggio di lame, turbine, lampadine, cinghie trapezoidali e dentate, giranti, filtri d'aria, candele di accensione), modifiche estetiche nonché parti usurate e materiali di consumo.

La presente garanzia del produttore è limitata alla fornitura di ricambi e alla riparazione secondo le condizioni sopra riportate. La garanzia del produttore non giustifica altri diritti nei nostri confronti, in quanto produttore, ad esempio al risarcimento danni. La presente garanzia del produttore non intacca ovviamente i diritti alla prestazione di garanzia esistenti, per legge e contratto, nei confronti del rivenditore/venditore.

La garanzia del produttore è soggetta al diritto della Repubblica Federale di Germania.

In caso di garanzia si prega di inviare il prodotto difettoso, con affrancatura sufficiente, insieme a una copia della ricevuta di acquisto e una descrizione dell'errore, all'indirizzo del servizio di assistenza GARDENA.

Parti usurate:

La lama e l'azionamento eccentrico sono parti che si possono usurare e quindi escluse dalla garanzia.

ES Recortasetos telescópico con Accu

1. SEGURIDAD. 50 2.MONTAJE 52 3.MANEJO 52 4.MANTENIMIENTO 53
2. ALMACENAMIENTO 53 6.SOLUCION DE AVERIAS 53 7.DATOS TECNICOS 54 8.ACCESORIOS 54 9.SERVICIO/GARANTIA 54

Instrucțiuni de siguranță suplimentare

1. Eliberati parghia de pornire 8

Il tagliasiepi si spegne.

Spia di carica della batteria

Il processo di carica viene segnalato tramite il lampeggio della spia di carica della batteria.

Il processo di carica viene segnalato tramite il lampeggio della spia di carica della batteria.

Nota: Il processo di carica è possibile solo quando la temperatura della batteria è nell'intervallo di temperatura di carica consentito, vedere 7. DATI TECNICI.

Luce fissa della spia di carica

della batteria

La luce fissa della spia di carica della batteria segnala che la batteria è completamente carica o che la temperatura della batteria è al di fuori dell'intervallo di temperatura di carica consentito e quindi non può essere caricata. Non appena viene raggiunto l'intervallo di temperatura consentito, la batteria viene caricata.

La luce fissa della spia di carica della batteria segnala che la batteria è completamente carica o che la temperatura della batteria è al di fuori dell'intervallo di temperatura di carica consentito e quindi non può essere caricata. Non appena viene raggiunto l'intervallo di temperatura consentito, la batteria viene caricata.

Yunus Mah. Adil Sok. No:3

Ic Kapi No: 1 Kartal

34873 Istanbul

Phone: [phone]

info@ dostbahce.com.tr

Ucraina
