PL75 - Fűrész SCHEPPACH - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen PL75 SCHEPPACH PDF formátumban.
| Terméktípus | Süllyesztőfűrész |
| Márka | Scheppach |
| Modell | PL75 |
| Felvett teljesítmény | 1600 W |
| Névleges feszültség | 230-240 V ~ 50 Hz |
| Lemeztárcsa átmérő | 210 mm |
| Fogak száma | 36 |
| Lemeztárcsa vastagság | 1,6 mm |
| Üresjárati fordulatszám | 4500 1/perc |
| Vágásmélység 90°-nál | 75 mm |
| Vágásmélység 45°-nál | 55 mm |
| Gérungszög | 0° - 45° |
| Porleszívó csatlakozó | Ø belső 35 mm / Ø külső 38 mm |
| Méretek (H x Sz x M) | 420 x 300 x 235 mm |
| Súly | 6,9 kg |
| Védelmi osztály | II |
| Hangnyomásszint | 95 dB(A) |
| Hangteljesítményszint | 106 dB(A) |
| Rezgéskibocsátás | 2,88 m/s² (K=1,5 m/s²) |
| Kompatibilis anyagok | Fa, fa alapú anyagok, műanyagok |
| Fő funkciók | Süllyesztővágás, gérungvágás, sínvezetés |
| Karbantartás és tisztítás | Rendszeresen tisztítsa nedves ruhával; ne használjon oldószereket. Ellenőrizze és élezze vagy cserélje a lemezt. |
| Biztonság | Mobil védőburkolat, tengelyzár, hasítékkalózó, borulásgátló védelem |
| Alkatrészek és javíthatóság | Fűrészlap, szénkefék (kopó alkatrészek). Javítás engedélyezett szakember által. |
| Garancia | Jótállás; látható hibákat 8 napon belül jelezni kell. |
Gyakran ismételt kérdések - PL75 SCHEPPACH
Felhasználói kérdések a következőről PL75 SCHEPPACH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét PL75 - SCHEPPACH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. PL75 márka SCHEPPACH.
HASZNÁLATI ÚTMUTATÓ PL75 SCHEPPACH
A készüléken található szimbólumok magyarázata
 | Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat! |
 | Viseljen hallásvédőt! |
 | Viseljen védőszemüveget. |
 | Porképződés esetén viseljen megfelelő légzésvédőt! |
 | II. védelmi osztály |
 | A termék megfelel a vonatkozó szerbiai irányelveknek. |
 | A termék megfelel a hatályos európai irányelveknek. |
Tartalomjegyzék: Oldal:
- Bevezetés 132
- A készülék leírása (1a. -10. ábra) 132
- Szállított elemek 132
- Rendeltetésszerű használat.... 132
- Biztonsági utasítások.... 133
- Müszaki adatok.... 137
- Kicsomagolás 138
- Alkalmazási terület 138
- Üzembe helyezés 138
- Beállítások 139
- Munkavégzési utasítások 139
- Elektromos csatlakoztatás 140
- Tisztítás.... 141
- Karbantartás 141
- Tárolás 141
- Ártalmatlanítás és újrahasznosítás 142
- Hibaelhárítás.... 143
- Megfelelőségi nyilatkozat 345

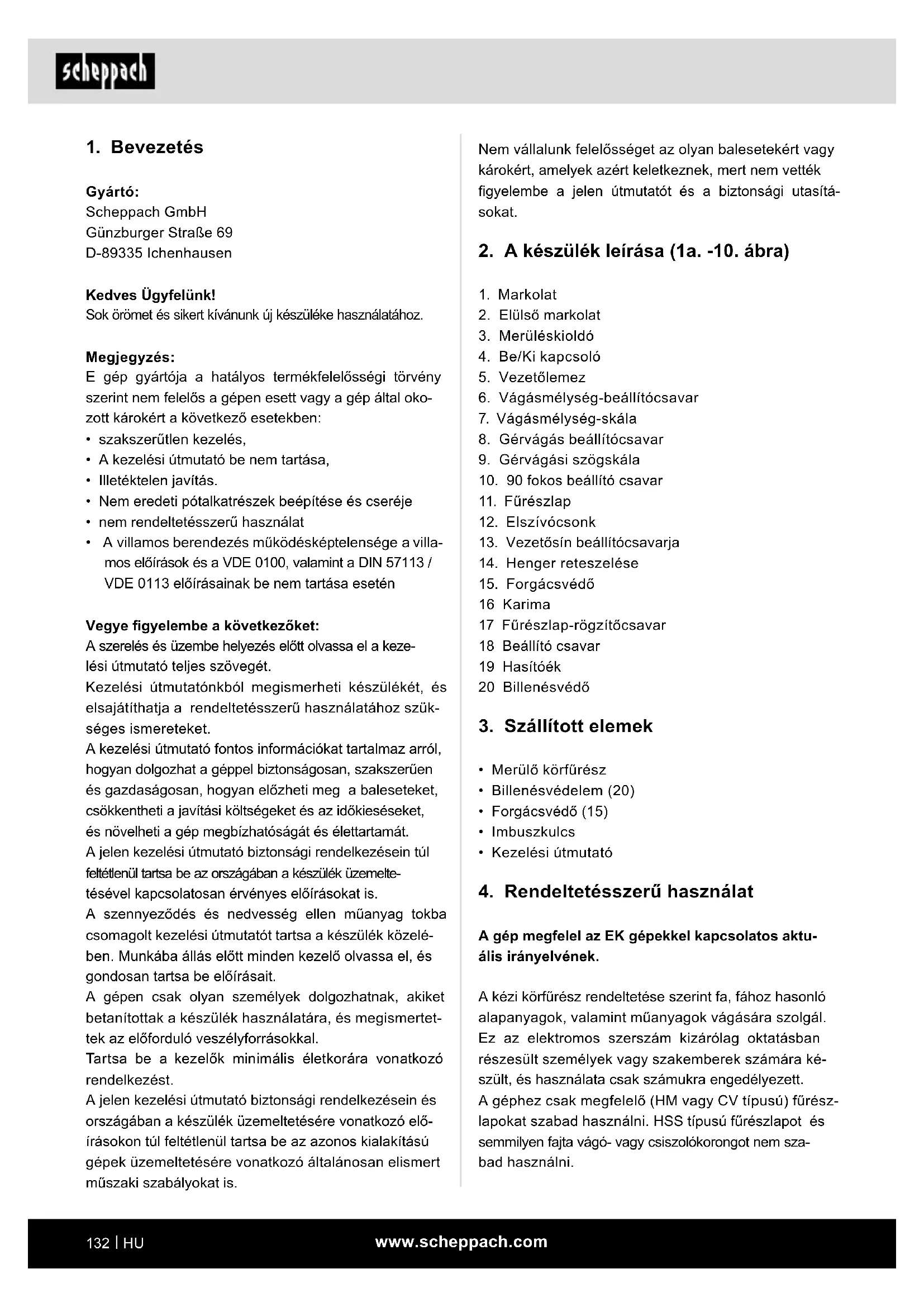

1. Bevezetés
Gyártó:
Scheppach GmbH
Sok örömet és sikert kívánunk új készüléke használatához.
Megjegyzés:
E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által okozott károkért a következő esetekben:
- szakszerütlen kezelés,
- A kezelési útmutató be nem tartása,
- Illetéktelen javítás.
- Nem eredeti pótalkatrészek beépítése és cseréje
- nem rendeltetésszerű használat
- A villamos berendezés működésképtelensége a villamos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén
Vegye figyelembe a következőket:
A szerelés és üzembe helyezés előtt olvassa el a kezelési útmutató teljes szövegét.
Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket.
A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat a géppel biztonságosan, szakszerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát.
A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a készülék üzemeltetésével kapcsolatosan érvényes előírásokat is.
A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a készülék közelében. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait.
A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismertettek az előforduló veszélyforrásokkal.
Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést.
A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is.
Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.
2. A készülék leírása (1a. -10. ábra)
- Markolat
- Elülsö markolat
- Merüléskioldó
- Be/Ki kapcsoló
- Vezetőlemez
- Vágásmélység-beállítócsavar
- Vágásmélység-skála
- Gérvágás beállítócsavar
- Gérvágási szögskála
- 90 fokos beállító csavar
- Fürészlap
- Elszívócsonk
- Vezetősín beállítócsavarja
- Henger reteszelése
- Forgácsvédő
16 Karima
17 Fürészlap-rögzítőcsavar
18 Beállító csavar
19 Hasítóék
20 Billenésvédő
3. Szállított elemek
- Merülő körfűrész
• Billenésvédelem (20) - Forgácsvédő (15)
- Imbuszkulcs
- Kezelési útmutató
4. Rendeltetésszerű használat
A gép megfelel az EK gépekkel kapcsolatos aktuális irányelvének.
A kézi körfűrész rendeltetése szerint fa, fához hasonló alapanyagok, valamint műanyagok vágására szolgál. Ez az elektromos szerszám kizárólag oktatásban részesült személyek vagy szakemberek számára készült, és használata csak számukra engedélyezett.
A géphez csak megfelelő (HM vagy CV típusú) fűrészlapokat szabad használni. HSS típusú fűrészlapot és semmilyen fajta vágó- vagy csiszolókorongot nem szabad használni.
Minden egyéb felhasználás kimondottan ki van zárva, és nem rendeltetésszerű használatnak minősül.
A gyártó vagy a kereskedő nem vállal felelősséget azokért a sérülésekért, veszteségekért és károkért, melyeket a nem rendeltetésszerű vagy helytelen használat okozott.
A nem rendeltetésszerű vagy helytelen használat lehetséges példái az alábbiak:
- A kézi körfürész használata olyan célokra, melyek nem felelnek meg a rendeltetésének;
- A biztonsági utasítások és a karbantartási feladatok figyelmen kívül hagyása, valamint a jelen használati útmutatóban foglalt szerelési, üzemeltetési, karbantartási és tisztítási útmutatások be nem tartása;
- Az általános és/vagy kifejezetten a kézi körfűrész használatára vonatkozó balesetmegelőzési, munkaegészségügyi és biztonságtechnikai előírások figyelmen kívül hagyása;
- Olyan tartozékok és pótalkatrészek használata, me- lyek nem a kézi körfűrészhez valók;
- A kézi körfürészen végzett módosítások;
- A kézi körfűrész javíttatása nem a gyártóval vagy illetékes szakemberrel;
- A kézi körfűrész foglalkozásszerű vagy szakipari használata;
- A kézi körfűrész kezelése vagy karbantartása olyan személyek által, akik nem ismerik a kézi körfűrészt, és/vagy nem fogják fel a vele kapcsolatos veszélyeket.
A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.
A gépet kezelő és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekről.
Ezenfelül a lehető legszigorúbban be kell tartani a bal- esetmegelőzési előírásokat.
Vegye figyelembe a további általános érvényű munka- egészségügyi és biztonságtechnikai szabályokat is.
Ha a Gépen változtatást hajt végre, az ebböl eredő ká- rokért a gyártó nem vállal felelősséget.
A rendeltetésszerű használat ellenére bizonyos maradék kockázati tényezők teljes egészében nem küszöbölhetők ki. A gép szerkezete és felépítése miatt a következők fordulhatnak elő:
- A fürészlap megérintése a fedetlen fürészelési területeken;
-
A működő fűrészlapba történő benyúlás (vágási sé-rülés);
-
A munkadarabok és a munkadarab részeinek viszszacsapása szakszerűtlen kezelés esetén;
• A fűrészlap törése; - A fürészlap hibás keményfém részeinek kivetése;
- Halláskárosodás, ha nem használja a szükséges hallásvédőt;
- Szemsérülés az előírt védőszemüveg használatának mellőzése miatt;
- Egészségkárosodás az előírt porvédő maszk használatának mellőzése miatt;
- Zárt helyiségekben számolni kell a fapor egészségkárosító kibocsátásával.
Kérjük, vegye figyelembe, hogy készülékeinket rendel- tetésük szerint nem kisipari, kéziipari vagy ipari hasz- nálatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.
5. Biztonsági utasítások
Az elektromos szerszámokra vonatkozó általános biztonsági utasítások
⚠ FIGYELMEZTETÉS: Olvassa el az összes bizton-sági utasítást, egyéb utasítást, ábrát és műszaki adatot, melyet az elektromos szerszámhoz mellékeltek.
A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.
A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.
- A munkahely biztonsága
a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gözőket.
c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.
- Elektromos biztonság
a) Az elektromos szerszám csatlakozódugója illeszkedjen a csatlakozóaljzatba. A csatlakozódugót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan csatlakozódugók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, például csövekkel, fűtésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.
c) Tartsa esőtől és nedvességtől távol az elektromos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.
d) Ne használja a csatlakozó vezetéket a rendel- tetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosszabbító vezeték használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.
- Személyi biztonság
a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.
b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt győződjön meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, akkor balesetek történhetnek.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavar-kulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.
e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig örizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.
g) Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. Porelszívó használatával csökkentheti a por által okozott veszélyeket.
h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági előírásokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.
- Az elektromos szerszám használata és kezelése
a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.
b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.
c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielött beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatos-sági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.
d) Tartsa gyermekektől távol a nem használt elektromos szerszámokat. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszá-mok veszélyesek, ha tapasztalatlan személyek használják őket.
e) Gondosan ápolja az elektromos szerszámokat és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és köny-nyebben vezethetők.
g) Az elektromos szerszámot, tartozékokat, be-tétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figye-lembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a ter-vezett alkalmazásoktól eltérő használata veszé-lyes helyzetekhez vezethet.
h) A fogantyúkat és a fogantyúfelületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és fogantyúfelületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését és afölötti uralmának megőrzését előre nem látható helyzetekben.
5. Szerviz
a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa meg elektromos szerszámát. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.
Az összes fűrészre vonatkozó biztonsági utasítások
a) △ VESZÉLY: Ne nyúljon a kezével a fűrészelés területére, illetve a fűrészlaphoz. Másik kezét tartsa a kiegészítő markolaton vagy a motor-házon. Ha mindkét keze a körfűrészt tartja, akkor a fűrészlap nem okozhat kézsérüléseket.
b) Ne nyúljon a munkadarab alá. A védőburkolat a munkadarab alatt nem nyújt védelmet a fűrészlappal szemben.
c) Igazítsa a munkadarab vastagságához a vá- gásmélységet. A munkadarab alatt egy teljes fogmagasságnál kevesebb legyen látható.
d) Soha ne tartsa a kezében vagy a lábán a fűrészelní kívánt munkadarabot. Stabil befogón rögzítse a munkadarabot. Fontos, hogy jól rögzítse a munkadarabot, hogy ezáltal minimálisra csökkentse a testtel való érintkezés, a fűrészlap beszorulásának vagy az irányítás elvesztésének veszélyét.
e) Az elektromos szerszámot szigetelt megfogási felületeknél fogja olyan munkálatok közben, amelyek során a cserélhető szerszám rejtett áramvezetékekhez vagy saját hálózati kábeléhez érhet hozzá. A feszültség alatt álló vezetékkel való érintkezés az elektromos szerszám fémböl készült alkatrészeit is feszültség alá helyezi, és ez áramütéshez vezet.
f) A hosszanti vágásoknál mindig használjon ütközöt vagy egyenes élvezetőt. Ez javítja a vágás pontosságát, és csökkenti a fürészlap beszorulásának lehetőségét.
g) Mindig helyes méretű és megfelelő rögzítő furattal (pl. csillag alakú vagy kerek) rendelkező fűrészlapokat használjon. A fűrész szerelvényeihez nem illő fűrészlap nem fut koncentrikusan, és elveszítheti fölötte az uralmát.
h) Soha ne használjon sérült vagy hibás fűrész- laprögzítő karimákat vagy csavarokat. A fű- részlaprögzítő karimákat és csavarokat kifejezet- ten az Ön fűrészéhez terveztük, hogy optimális teliesítményt és üzembiztonságot biztosítsanak.
i) Viseljen megfelelő személyi védőfelszerelést: hallásvédőt, védőszemüveget, porképződéssel járó munkálatoknál pormaszkot, szerszámcsere során védőkesztyűt.
Az összes fürészre vonatkozó további biztonsági utasítások
A felhasználó által okozott visszacsapás okai és elke- rülése:
- A visszaütés a beakadó, beszoruló vagy helytelenül beigazított fürészlap helytelen reakciója, aminek következtében a nem szabályozott fürész leemelkedik, és a munkadarabból kilépve a kezelőszemély irányába mozog;
- ha a fürészlap beakad vagy beszorul a záródó fürészelő hasításba, akkor megáll, és a motor ereje a kezelőszemély irányába visszarúgja a készüléket;
- ha a fűrészlap elfordul a fűrészelt vágásban, vagy helytelenül van beigazítva, akkor a fűrészlap hátsó részének fogai beakadhatnak a munkadarab felületébe, ezáltal a fűrészlap kiugrik a fűrészelt hézagból, a fűrész pedig visszaugrik a kezelőszemély irányába.
A visszaütés a fűrész nem megfelelő vagy hibás használatának következménye. Ez az alábbiakban leírt elővigyázatossági intézkedésekkel megelőzhető.
a) Két kézzel, erősen fogja a fűrészt, és tartsa karjait olyan helyzetben, hogy képes legyen a visszaütő erők felfogására. Mindig a fűrész-laphoz képest oldalirányban álljon, soha ne tartsa testével egy vonalban a fűrészlapot. Visszaütés esetén a körfűrész visszafelé ugorhat, a kezelőszemély azonban uralhatja a visszaütő erőket, ha megfelelő intézkedéseket hoz.
b) Ha a fűrészlap beakad, vagy ha megszakítja a munkavégzést, akkor engedje el a be-/kikapcsolót, és tartsa nyugodtan a munkadarabban a fűrészt, míg teljesen meg nem áll a fűrészlap. Soha ne próbálja meg a munkadarabból eltávolítani vagy hátrafelé húzni a fűrészt, miközben még mozog a fűrészlap, különben visszaüthet a fűrész. Állapítsa meg és szüntesse meg a fűrészlap beszorulásának okát.
c) Ha újra el akar indítani egy olyan fűrészt, amely beszorult a munkadarabba, akkor helyezze a fűrészelt hézag közepére a fűrészlapot, és ellenőrizze, hogy a fűrészfogak nem akadtak-e be a munkadarabba. Ha beszorul a fűrészlap, akkor a fűrész újraindításakor kimozdulhat a fűrészből vagy visszaütést okozhat.
d) A nagy lapokat támassza alá, hogy ezzel megakadályozza a beszoruló fűrészlap által okozott visszacsapódás kockázatát. A nagy lapok meghajolhatnak a saját súlyuk miatt. A lapokat mindkét oldalon, mind a fűrészelt hézag közelében, mind a szélüknél alá kell támasztani.
e) Ne használjon tompa vagy sérült fűrészlapokat. A tompa vagy rosszul beigazított fogakkal rendelkező fűrészlapok a keskeny fűrészelt hézag miatt nagyobb kopáshoz, a fűrészlap beszorulásához és visszaütéshez vezetnek.
f) Fürészelés előtt húzza meg a vágásmélység és a vágási szög beállításait. Ha a fürészelés közben változnak a beállítások, akkor a fürészlap beszorulhat, és visszaütésre kerülhet sor.
g) Legyen különösen óvatos a falon vagy más nem belátható területen végzett „merülő vá- gások” esetén. A bemerülő fűrészlapot a rejtett tárgyak blokkolhatják a fűrészelés közben, és visz- szaütést okozhatnak.
A merülő körfűrészekre vonatkozó biztonsági utasítások
a) Minden egyes használat előtt ellenőrizze, hogy kifogástalanul záródik-e a védőburkolat. Ne használja a fűrészt, ha a védőburkolat nem mozgatható szabadon vagy nem záródik azonnal. Soha ne szorítsa be vagy kösse meg fixen a védőburkolatot, mert akkor védtelen lenne a fűrészlap. Ha a fűrész akaratlanul a padlóra esik, elhajolhat a védőburkolat. Győződjön meg arról, hogy a védőburkolat szabadon mozog, és egyetlen vágási szögnél sem érinti sem a fűrészlapot, sem egyéb alkatrészeket.
b) Ellenőrizze a védőburkolat rugójának állapotát és működését. Ha a védőburkolat és a rugó nem működik kifogástalanul, akkor használat előtt végezze el a készülék karbantartását. A sérült alkatrészek, ragadós lerakódások vagy lerakódott forgácsok miatt késleltetve működik a védőburkolat.
c) Nem derékszögben végzett „merülő vágásnál” biztosítsa elfordulás ellen az alaplapot. Az oldalirányú eltolás a fűrészlap beszorulásához, és ezzel visszaütéshez vezethet.
d) Ne helyezze úgy a munkapadra vagy a talajra a fűrészt, hogy a védőburkolat védené a fűrészlapot. A védtelen, utánfutó fűrészlap a vágási iránnyal ellentétesen mozgatja a fűrészt, és elfűrészeli, ami az útjába kerül. Itt vegye figyelembe a fűrész utánfutási idejét is.
Kiegészítő biztonsági utasírások minden hasítóék- kel rendelkező fűrészhez
a) Használjon a használt fürészlaphoz illő hasítóéket. A feszítőéknek erősebbnek kell lennie a fürészlap lapvastagságánál, de vékonyabbnak annak fogszélességénél.
b) Kalibrálja be a hasítóéket ezen használati útmutatóban leírtak alapján. Hibás erősség, pozíció és irány lehet az oka annak, hogy a feszítőék nem tudja megakadályozni a visszacsapódást.
c) Mindig használjon hasítóéket, kivéve körfűrészelés esetén. A körfűrészelést követően ismét szerelje fel a feszítőéket. A feszítőék zavar a körfűrészelés során és visszacsapódást eredményezhet.
d) Ahhoz, hogy a hasítóék hatni tudjon, a fűrésznyílásban kell lennie. Rövid vágások esetén a feszítőék hatástalan a visszacsapódás megakadályozásával szemben.
e) Ne üzemeltesse a fűrészt elhajló feszítőékkel. Már kis zavar is lassíthatja a védőburkolat záró- dását.
További biztonsági utasítások
- Ne használjon csiszolótárcsákat.
- Gondoskodjon arról, hogy a hasítóék úgy legyen beállítva, hogy a fűrészlap fogaskoszorújához való távolsága ne lépje túl az 5 mm-t és a feszítőék alsó éle fölött a fogaskoszorú ne nyúljon tovább 3 mm-nél.
- Gondoskodjon róla, hogy a porgyűjtő berendezést a jelen útmutatóban megadottak szerint, helyesen használják.
- Viseljen porvédő maszkot. Mindig viseljen hallásvédőt.
- Csak az útmutatóban ajánlott fűrészlapokat szabad használni.
- A fürészlapokat a jelen útmutatóban megadottak szerint cserélje ki.
- Ha megsérül a készülék hálózati csatlakozóvezetéke, akkor a veszélyek elkerülése érdekében a gyártóval, annak ügyfélszolgálatával vagy hasonló képesítéssel rendelkező szakemberrel cseréltesse ki.
- Csak ajánlott fürészlapokat használjon, amelyek megfelel az EN 847-1 szabványnak.
- Csak a gyártó eredeti fűrészlapjait használja ∅ 210 x 30 mm megjelöléssel.
- Nem szabad olyan fűrészlapot használni, amely nem felel meg jelen használati útmutató paramétereinek. A fűrészlapot nem szabad az alaptest oldalára kifejtett nyomással lefékezni.
- Ügyeljen arra, hogy a fürészlap szorosan legyen felszerelve, és a helyes irányba forogjon.
- A készüléket szigetelt markolatnál fogja olyan munkálatok közben, amelyek során az alkalmazott szerszám rejtett áramvezetékekhez vagy saját hálózati kábeléhez érhet hozzá. A feszültség alatt álló vezetékkel való érintkezés a készülék fémből készült alkatrészeit is feszültség alá helyezheti, és ez áramütéshez vezethet.
• A maximális vágásmélység 75 mm.
Fennmaradó kockázatok
A gép a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. Használata közben azonban jelentkezhetnek fennmaradó kockázatok.
- Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
- A nem nyilvánvaló maradék kockázatok minden elővigyázatosság ellenére sem szüntethetők meg.
- A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
- Szükségtelenül ne terhelje túl a gépet: a fűrészelés-kor kifejtett túl erős nyomás gyorsan megrongálja a fűrészlapot, ami a gép teljesítményének csökkenését a megmunkálás és a vágási. Pontosság terén.
- Kerülje a gép véletlen üzembe helyezését: a dugós csatlakozó a csatlakozó aljzatba való bevezetésekor nem szabad megnyomni a bekapcsoló gombot.
- Mindig a kézikönyvben javasolt szerszámot használja. Így biztosíthatja, hogy merülő körfűrésze mindig optimális teljesítménnyel működjön.
- A keze soha nem kerülhet a megmunkálási területre, ha a gép üzemel. Mielőtt bármilyen műveletet végrehajtana, engedje el a markolaton lévő gombot, és kapcsolja ki a gépet.
Figyelmeztetés! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.
6. Műszaki adatok
Építési méretek, H x Sz x M 420 x 300 x 235 mm
| Felvett teljesítmény (W) | 1600 |
| / Hz) | Névleges feszültség (V 230 - 240 V~ / 50 Hz |
| Fürészlap ∅ / Fogak száma | 210 mm / 36 |
| Fürészlap vastagsága (mm) | 1,6 |
| Üresjárati fordulatszám n_0 (perc ^1 ) | 4500 |
| Gérvágás szöge | 0°-45° |
| Vágásmélység 90° (mm) | 75 |
| Vágásmélység 45° (mm) | 55 |
| Súly (kg) | 6,9 |
| Szívócsatlakozás (mm) | |
| Hasítóék vastagsága (mm) | 2 |
| Védelmi osztály | II |
A műszaki változtatás jogát fenntartjuk!
Zajjal és rezgéssel kapcsolatos információk ⚠ FIGYELMEZTETÉS!
Ha hallásvédő vagy védőruházat nélkül dolgozik, egészségkárosodást szenvedhet.
- Munka közben viseljen hallásvédőt és megfelelő védőruhát.
A mérések az EN 62841-2-5 és EN 62841-1 szabvány szerint zajlottak. A munkahelyi zajszint meghaladhatja a 85 dB értéket, ez esetben a kezelőt védő intézkedéseket kell hozni (viseljen megfelelő hallásvédőt).
| L_WA hangteljesítményszint | 106 dB |
| L_pA hangnyomásszint | 95 dB |
| K_wa/pA bizonytalanság | 3 dB |
A fent megadott értékek a zajkibocsátási értékeket, nem a biztonságos munkahelyi értékeket jelzik. A zajki-bocsátás és a zajterhelés közötti kölcsönös összefüg-gésből nem következik egyértelműen, hogy szükség van-e további óvintézkedésekre.
Az adott munkahelyen fennálló zajterhelés mértékét befolyásoló tényezők közé tartozik például a helyiség kialakítása, a környezet, a behatás időtartama, az egyéb zajforrások, stb.
Kérjük, a biztonságos munkahelyi értékekhez vegye figyelembe a nemzeti jogszabályokban foglalt lehet-séges eltéréseket is. A fenti információk mindazonáltal segítenek a felhasználónak jobban felbecsülni a ves-zélyeket és kockázatokat.
Az EN 62841-2-5 és EN 62841-1 szabványok alapján megállapított a _h rezgéskibocsátási érték (három irány vektorösszege) és K bizonytalanság:
Rezgéskibocsátási érték (3 tengelyes)
| Jellemző súlyozott rezgésérték ah | 2,88 m/s2 |
| K bizonytalanság | 1,5 m/s2 |
belső) 3 Kicsomagolás külső) 38
- Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
- Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
- Ellenőrizze, hogy hiánytalan-e a szállítmány.
- Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit. Kifogások esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.
- Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást.
- A használatba vétel előtt ismerje meg a készüléket a kezelési útmutatóból.
- Tartozékként, valamint kopó és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
- Rendelésnél adja meg a cikkszámot, valamint a gép típusát és gyártási évét.
⚠ FIGYELMEZTETÉS!
A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Len-nyelés és fulladás veszélye áll fenn!
8. Alkalmazási terület
Tervezett lehetséges használat
A gép vág:
- Hazai vagy exotikus kemény- vagy puhafa, hosszirányú vagy keresztirányú erezettel, ha a megfelelő ele-meket helyezik be (speciális fűrészlap és rögzítés).
Nem tervezett lehetséges használat
A gép nem alkalmas a következőkhöz:
- Vasból készült anyagok, acél és öntöttvas, illetve minden további anyagfajta, amelyek nem lettek fel-tüntetve, első sorban az élelmiszerek.
9. Üzembe helyezés
Üzembe helyezés előtt vegye figyelembe a kezelési utasításban megadott biztonsági utasításokat.
Csatlakoztatás a villamos hálózathoz
Ellenőrizze, hogy a hálózati berendezés, melyre a gépet csatlakoztatja, az érvényes szabványoknak megfelelően van-e földelve, és hogy a csatlakozóaljzat jó állapotban van-e.
Szeretnénk emlékeztetni rá, hogy a hálózati berendezés elé egy mágneses-termikus védőszerkezetet kell elékapcsolni, amely minden vezetéket megvéd a rövidzálatoktól és a túlterheléstől.
Ez a védőszerkezet a gép a következőkben felsorolt elektromos tulajdonságai miatt a motoron lehet meg- adva.
10. Beállítások
Figyelem!
Mielött üzembe helyezné a terméket, feltétlenül szerelje össze teljesen!
Figyelem: Mielőtt a következő beállítási munkák egyikét elvégezné, kapcsolja ki a gépet, és húzza ki a hálózati csatlakozódugót!
10.1 Vágásmélység beállítása (2. ábra)
-
A vágásmélység 0 és 75 mm között állítható be.
-
Csavarozza ki a vágási mélység beállítócsavart (6), majd állítsa be a kivánt mélységet a skála (7) segítségével és húzza meg újra a csavart.
-
A skálán feltüntetett adatok sín nélkül jelölik a vá- gásmélységet.
10.2 Gérvágás beállítása (3. ábra)
A gérvágási szög 0° és 45° között állítható be.
- Csavarozza ki a gérvágó beállítócsavart (8) mindkét oldalon, állítsa be a kívánt szöget a skálán (9), majd húzza meg újra a csavarokat.
10.3 Fürészlap cseréje (4., 5., 6. ábra)
Figyelem: Mielött a fürészlap cseréjét elvégezné, kapcsolja ki a gépet, és húzza ki a hálózati csatlakozót.
-
Nyomja meg a merüléskioldót (3), nyomja le a fűrészlapot a fűrészlapcserélési pozícióig, majd helyezze az imbuszkulcsot a fűrészlap rögzítő-csavarba (17).
-
Nyomja le a tengelyreteszelést (14), és addig forgassa a fürészlapot (11), amíg be nem pattan.
-
Tartsa lenyomva a tengelyreteszelést (14), majd csavarja ki a fűrészlap-rögzítőcsavart (17) az óra-mutató járásával ellentétes irányban. A művelet közbe a fűrészlapot tartsa a fűrészlap kicseréléséi pozíciójában.
-
Távolítsa el a külső karimát (16) és a fűrészlapot (11). (Figyelem: sérülésveszély miatt védőkesztyűt kell viselni)
-
Helyezze be újra az új lapot és a karimát (16).
-
Csavarozza be és húzza meg fűrészlap rögzítőcsavart (17), közben tartsa lenyomva a tengelyreteszelést.
-
Állítsa vissza kiindulási helyzetbe a fűrészt.
10.4 A hasítóék beállítása (7. ábra)
-
Kalibrálja be a fűrészlap (11) és a hasítóék (19) közötti távolságot a fűrészlap cseréjét követően, vagy, ha szükséges.
-
Tegye a fürészt olyan állásba, mint a fürészlapváltás esetén.
-
Lazítsa meg a beállító csavart (18) egy imbusz- kulccsal, és állítsa a hasítóéket (19) 2-3 mm-el magasabbra, mint a fűrészlap (11), és húzza ismét szorosra a beállítócsavart (18).
11. Munkavégzési utasítások
Figyelem: Mindig tartsa távol a kezét a vágás területétől, és soha ne próbálja meg elérni azt vágás során.
11.1 Be- és kikapcsolás (1. ábra)
A merülő körfürész bekapcsolásához nyomja meg a be-/kikapcsolót (4). Kikapcsoláshoz engedje el a be-/kikapcsolót (4).
11.2 A merülő körfűrész vezetése és megtartása (8. ábra)
-
Mindig úgy rögzítse a munkadarabot, hogy a fű- részelés közben ne tudjon elállítódni.
-
A fűrészt kizárólag előrefelé mozgassa.
-
Tartsa erösen, két kézzel a fűrészt: az egyik keze legyen a főfogantyún, a másikkal fogja az elülső fogantyút.
-
Ha vezetősínt használ, rögzítse pillanatszorítókkal.
-
Ügyeljen arra, hogy az elektromos kábel ne kerüljön a vágás útjába
11.3 Fürészelés
-
A gép elülső részét helyezze a munkadarabra.
-
Kapcsolja be a gépet a be-/kikapcsoló gombbal (4).
-
Nyomja meg a merülés kioldót (3).
-
A fürészelési mélység eléréséhez nyomja lefelé a fürészt.
-
Tolja egyenletesen előre a fűrészt.
-
A fűrészelt vágás befejezése után kapcsolja ki a gépet és mozgassa el felfelé a fűrészlapot.
11.4 Merülővágások (9. ábra)
-
Helyezze a fürészt a munkadarabra.
-
Helyezze a vágásjelzőt a hátsó nyíllal (A) a megjelölt merülési pontra.
- Kapcsolja be a gépet és nyomja le a fűrészt a beállított vágásmélységre. A vágásjelző (B) teljes vágásmélységnél a fűrészlap közepét jelzi.
- Tolja előre a fűrészt, amíg a vágásjelző (C) a megjelölt pontot el nem éri.
- A merülővágás befejezése után mozgassa felfelé a fürészlapot, majd kapcsolja ki a fürészt.
11.5 Fűrészelés sínnel (különleges tartozék)
1 Helyezze a gépet a sínek megvezetéseibe. A beállító csavar (13) segítségével szüntesse meg az esetleges hézagokat a megvezetésben. Amennyiben fennáll a veszélye, hogy a beállító csavarok maguktól kioldódnak, azok a szállítási terjedelem részét képező imbuszkulccsal utólag beállíthatók.
2 Kapcsolja be a gépet a be-/kikapcsoló gombbal (4).
3 Nyomja meg a merülés kioldót (3).
4 A fürészelési mélység eléréséhez nyomja lefelé a fürészt. Az első használat alkalmával le kell fürészelni a gumibetétet, és ezáltal egészen a fürészlapig biztosítva van a forgácsvédő.
5 Tolja egyenletesen előre a fűrészt.
6 A fürészelt vágás befejezése után kapcsolja ki a gépet és fordítsa el felfelé a fürészlapot.
11.6 Billenésvédelem (10. ábra)
Sínnel végzett fűrészelésnél használja a csomagban található (20) billenésvédőt. Ezzel megakadályozható, hogy a gép ferde állás esetén oldalra boruljon. Ezáltal elkerülhető a testi sérülés és a gép károsodása.
11.7 Fürészelés elszívással
- Csatlakoztassa az elszívó tömlőt a 38 mm (∅) átmérőjű elszívócsonkra (12).
11.8 Forgácsvédő (1b ábra)
A (15) forgácsvédő 0°-os vágások esetén jelentősen javítja a lefűrészelt munkadarabrész vágott élének minőségét a felső oldalon.
- Helyezze a munkadarabra, illetve a vezetősínre a gépet.
- Nyomja le a (15) forgácsvédőt, míg fel nem fekszik a munkadarabra, és a forgó gombbal csavarozza fixre.
- Fürészelje be a (15) forgácsvédőt. Az első használatkor a (15) forgácsvédő méretre fürészelésére kerül sor, hogy pontos ütközőfelület jöhessen létre.
12. Elektromos csatlakoztatás
A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakoztatás megfelel a vonatkozó VDE és DIN előírásoknak.
Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.
Fontos utasítások
A motor túlterhelés esetén magától lekapcsol. A (változó időtartamú) lehülés után a motor ismét bekapcsol-ható
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékeken gyakran sérült a szigetelés. Ezek okai:
- Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyilásokon vezeti át.
- Megtörések, amikor szakszerűtlenül vezetik vagy rögzítik a csatlakozóvezetéket.
- Elnyíródások, amikor áthajtanak a csatlakozóvezetéken.
- A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
- Repedések a szigetelés elöregedése miatt.
Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.
Rendszeresen ellenőrizze az elektromos csatlakozóvezetékek sérüléseit. Ügyeljen arra, hogy a atlakozóvezeték az ellenőrzéskor ne legyen az áramhálózatra csatlakoztatva.
Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak.
Csak H 05 VV-F jelölésű csatlakozó vezetékeket használjon. A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.
Váltóáramú motor
- A hálózati feszültség értéke 230–240 V legyen.
- A legfeljebb 25 m hosszú hosszabbító vezetékek legalább 1,5 négyzetmilliméter keresztmetszettel kell rendelkezzenek.
A csatlakoztatásokat és az elektromos szerelvényen végzett javításokat csak villanyszerelő hajthatja végre.
Y csatlakoztatási mód
Ha a hálózati csatlakozóvezeték cseréje szükséges, a biztonság veszélyeztetésének kizárása érdekében bízza ezt a gyártóra vagy annak képviselőjére.
Információ kérése esetén a következő adatokat adja meg:
- Motorgyártó
• A motor áramneme
• A gép típustáblájának adatai
13. Tisztítás
- A védőberendezéseket, levegőnyilásokat és a motorházat tartsa portól és szennyeződéstől mentesen, amennyire csak lehetséges. A készüléket törölje le tiszta ronggyal, vagy fúvassa ki alacsony nyomású sűrített levegővel.
- Azt javasoljuk, hogy a készüléket minden használat után tisztítsa meg.
- Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal. Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik a készülék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe. Az elektromos készülékbe hatoló víz növeli az áramütés kockázatát.
14. Karbantartás
Amennyiben rendkívüli karbantartási feladatok vagy javítás miatt szakember közreműködésére van szüksége a jótállási idő alatt vagy azt követően, mindig az ajánlott szervizpartnerhez vagy közvetlenül a gyártóhoz forduljon.
- Javítási, karbantartási és tisztítási munkálatokat és az üzemzavarok elhárítását alapvetően csak a hajtás kikapcsolása után szabad elvégezni.
- A javítási és karbantartási munkálatok végeztével azonnal szereljen a helyére minden védő- és biztonsági berendezést.
Normál állagmegóvási feladatok
A normal állagmegóvási feladatokat nem az általunk képzett szakemberek is elvégezhetik, és az ezt megelőző részekben és ebben a fejezetben kerülnek leírásra.
- A merülő körfűrészt nem szükséges megkenni, mert az mindig száraz felületeket vág; a gép valamennyi mozgó része önkenő.
- Az állagmegóvási feladatok során, amennyiben lehetséges, egyéni védőeszközöket (védőszemüveget és védőkesztyűt) kell viselni.
- A vágási terület és a felfekvő felületek megtisztításával rendszeresen távolítsa el a forgácsokat.
Porszívó vagy ecset használatát javasoljuk.
Figyelem: Ne használjon sürített levegőt!
Rendszeres időközönként ellenőrizze a fűrészlapot: amennyiben fűrészeléskor problémák merülnek fel, azt egy szakemberrel újra meg kell csiszoltatnia, illetve állapottól függően ki kell cseréltetnie.
Szervizpartnerek
Amennyiben rendkívüli karbantartási feladatok vagy javítás miatt szakember közreműködésére van szüksége a jótállási idő alatt vagy azt követően, mindig az ajánlott szervizpartnerhez vagy közvetlenül a gyárhoz forduljon, amennyiben az Ön körzetében nem található szervizpartner.
Szervizinformációk
Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.
Kopóalkatrészek*: Szénkefe, fürészlap
* nem szerepel kötelezően a szállított elemek között!
Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.
15. Tárolás
A készüléket és tartozékait sötét, száraz és fagymen- tes helyen, gyermektől elzárva tárolja. Az optimális tá- rolási hőmérséklet 5 °C és 30 °C között van.
Az elektromos szerszámot az eredeti csomagolásában tárolja.
Letakarással védje az elektromos szerszámot a portól és a nedvességtől.
Tartsa a használati utasítást az elektromos szerszámon.
16. Ártalmatlanítás és újrahasznosítás
A csomagolásra vonatkozó megjegyzések
A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.
Megjegyzések az elektromos és elektronikai be- rendezések ártalmatlanításáról (törvényi rendel- kezések)
A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni öket ártalmatlanításra!
- A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
- Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
- A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülék-ről!
- Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.
- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:
- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.
- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanigy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.
- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.
- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányely hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.
17. Hibaelhárítás
| Üzemzavar Lehetséges ok Megoldás | ||
| A motor nem működik A motor, a kábel vagy a dugóscsatlakozó meghibásodott, kiégtek a biztosítékok | Ellenőriztesse a gépet egy szakemberrel.Soha ne javítsa meg saját kezüleg a motort!Veszély! Ellenőrizze a biztosítékokat, szük-ség esetén cserélje ki azokat | |
| A motor lassan indul és nem éri el az üzemi sebességet. | A feszültség túl alacsony, a teker-cselések megsérültek, a kondenzá-tor leégett | Ellenőriztesse a feszültséget az áramszol-gáltatóval! Ellenőriztesse a motort egy szakemberrel! Cseréltesse ki szakemberrel a kondenzátort! |
| A motor túl zajos A tekercselések megsérültek, a motor meghibásodott | Ellenőriztesse a motort egy szakemberrel! | |
| A motor nem éri el a teljes teljesítményét. | A hálózati berendezés áramkörei túl vannak terhelve (lámpák, egyéb motorok stb.) | Ne használjon más készülékeket vagy motorokat ugyanazon az áramkörön |
| A motor könnyen túlme-legszik. | A motor túl van terhelve, a motor hütése nem elegendő | Akadályozza meg, hogy a motor vágáskor túl legyen terhelve, távolítsa el a port a motorról, hogy a motor optimális hütése biztosítva legyen |
| Csökkent vágási teljesítmény a fűrészelésnél | Túl kicsi a fűrészlap (túl sokszor csiszolták) | Fűrész aggregát végütközőjének beállítása |
| A fűrésznyom durva vagy hullámos | A fűrészlap tompa, a fog alakja az anyagvastagsághoz nem megfelelő | Élezze után a fűrészlapot vagy helyezzen be megfelelő fűrészlapot |
| A munkadarab kirántódik a kézből vagy eltörik | A vágási nyomás túl nagy, illetve a fűrészlap nem megfelelő az adott alkalmazásra | Használjon megfelelő fűrészlapot |
A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
