PL75 - Testere SCHEPPACH - Ücretsiz kullanım kılavuzu

Ürün Tipi	Dalgıç Testere
Marka	Scheppach
Model	PL75
Çekilen Güç	1600 W
Nominal Gerilim	230-240 V ~ 50 Hz
Bıçak Çapı	210 mm
Diş Sayısı	36
Bıçak Kalınlığı	1,6 mm
Boşta Devir	4500 dev/dak
90°'de Kesme Derinliği	75 mm
45°'de Kesme Derinliği	55 mm
Gönye Açısı	0° - 45°
Emme Bağlantısı	Ø iç 35 mm / Ø dış 38 mm
Boyutlar (U x G x Y)	420 x 300 x 235 mm
Ağırlık	6,9 kg
Koruma Sınıfı	II
Ses Basıncı Seviyesi	95 dB(A)
Ses Gücü Seviyesi	106 dB(A)
Titreşim Emisyonu	2,88 m/s² (K=1,5 m/s²)
Uyumlu Malzemeler	Ahşap, ahşap türevi malzemeler, plastik malzemeler
Ana Fonksiyonlar	Dalgıç kesim, gönye kesim, ray kılavuzluğu
Bakım ve Temizlik	Düzenli olarak nemli bir bezle temizleyin; çözücü kullanmayın. Bıçağı kontrol edin, bileyin veya değiştirin.
Güvenlik	Hareketli koruma kapağı, mil kilidi, yarma bıçağı, devrilme koruması
Yedek Parçalar ve Onarılabilirlik	Testere bıçağı, karbon fırçalar (aşınan parçalar). Yetkili servis tarafından onarım.
Garanti	Yasal garanti; görünür kusurlar 8 gün içinde bildirilmelidir.

Sık sorulan sorular - PL75 SCHEPPACH

Scheppach PL75'in testere bıçağı nasıl değiştirilir?

Cihazı fişten çekin. Dalgıç tetik düğmesine (3) basarak bıçağı indirin. Mil kilidine (14) basılı tutarken alyan anahtarıyla sıkma vidasını (17) saat yönünün tersine çevirerek gevşetin. Dış flanşı (16) ve eski bıçağı çıkarın. Yeni bıçağı takın (doğru yön), flanşı geri takın ve vidayı sıkın. Kesikleri önlemek için eldiven giyin.

PL75 testerede kesme derinliği nasıl ayarlanır?

Yan taraftaki kesme derinliği ayar vidasını (6) gevşetin. Ölçekten (7) istenen derinliği ayarlayın (0-75 mm). Vidayı sıkın. Gösterge kılavuz ray olmadan verilmiştir.

Gönye açısı (eğik kesim) nasıl ayarlanır?

Her iki taraftaki gönye ayar vidalarını (8) gevşetin. Ölçekten (9) istenen açıyı ayarlayın (0°-45°). İki vidayı da sıkıca sıkın.

Scheppach PL75 ile kılavuz ray kullanabilir miyim?

Evet, testere kılavuz ray ile kullanılmak üzere tasarlanmıştır (opsiyonel aksesuar). Makineyi rayın kılavuzlarına yerleştirin. Ayar vidasını (13) kullanarak boşluğu sınırlayın. Rayı kelepçelerle sıkıştırın. Kauçuk dudak ilk kullanımda kesilerek talaş önleme sağlar.

Dalgıç kesim nasıl yapılır?

Testereyi parçanın üzerine, arka kesim göstergesi (A) dalgıç işaretine gelecek şekilde yerleştirin. Makineyi çalıştırın, dalgıç tetik düğmesine (3) basın ve bıçağı ayarlanan derinliğe indirin. Gösterge (C) işarete ulaşana kadar testereyi ileri itin. Bıçağı kaldırın ve testereyi durdurun.

Hangi tip emiş uyumludur?

Emiş manşonu (12) iç çapı 35 mm, dış çapı 38 mm'dir. Uygun bir emiş hortumu bağlayın (örneğin atölye süpürgesinden) kesim sırasında tozu tahliye etmek için.

Temel güvenlik talimatları nelerdir?

Her zaman koruyucu gözlük, kulak koruyucusu ve toz maskesi takın. Testereyi iki elle tutun. Hareket halindeki bıçağa asla dokunmayın. Yarma bıçağını (dalgıç kesim hariç) ve ray ile devrilme korumasını kullanın. Her kullanımdan önce koruma kapağını kontrol edin.

PL75 testere nasıl bakım yapılır?

Her kullanımdan sonra cihazı nemli bir bez ve hafif bir sabunla temizleyin. Çözücü kullanmayın. Bıçağı düzenli olarak kontrol edin: kör ise bilettirin veya değiştirin. Karbon fırçalar aşınan parçalardır. Testere yağlama gerektirmez.

Testere çalışmazsa ne yapmalıyım?

Fişin takılı olduğunu ve sigortanın atmadığını kontrol edin. Motor, kablo veya fiş arızalıysa cihazı bir uzmana kontrol ettirin. Motoru asla kendiniz onarmayın.

PL75 için hangi aksesuarlar mevcuttur?

Aksesuarlar arasında kılavuz ray, devrilme koruması (verilir), talaş koruması (verilir) ve yedek bıçaklar bulunur. Sadece 210 mm çapında, 30 mm göbek deliği, EN 847-1 standardına uygun bıçaklar kullanın.

KULLANIM KILAVUZU PL75 SCHEPPACH

Cihaz üzerindeki sembollerin açıklaması

	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Koruyucu kulaklık kullanın!
	Bir koruyucu gözlük kullanın.
	Toz oluşan ortamlarda solunum maskesi takın!
	Koruma sınıfı II
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....332
2. Cihaz tanımı (Şekil 1a - 10)....332
3. Teslimat kapsamı 332
4. Amacına uygun kullanım 333
5. Güvenlik uyarıları 333
6. Teknik veriler....337
7. Ambalajdan çıkarma....338
8. Kullanım alanı 338
9. İşletime alma....338
10. Ayarlar....338
11. Çalışma bilgileri 339
12. Elektrik bağlantısı 340
13. Temizlik 340
14. Bakim 340
15. Depolama....341
16. İmha ve yeniden değerlendirme 341
17. Arıza giderme 342
18. Uygunluk beyanı 347

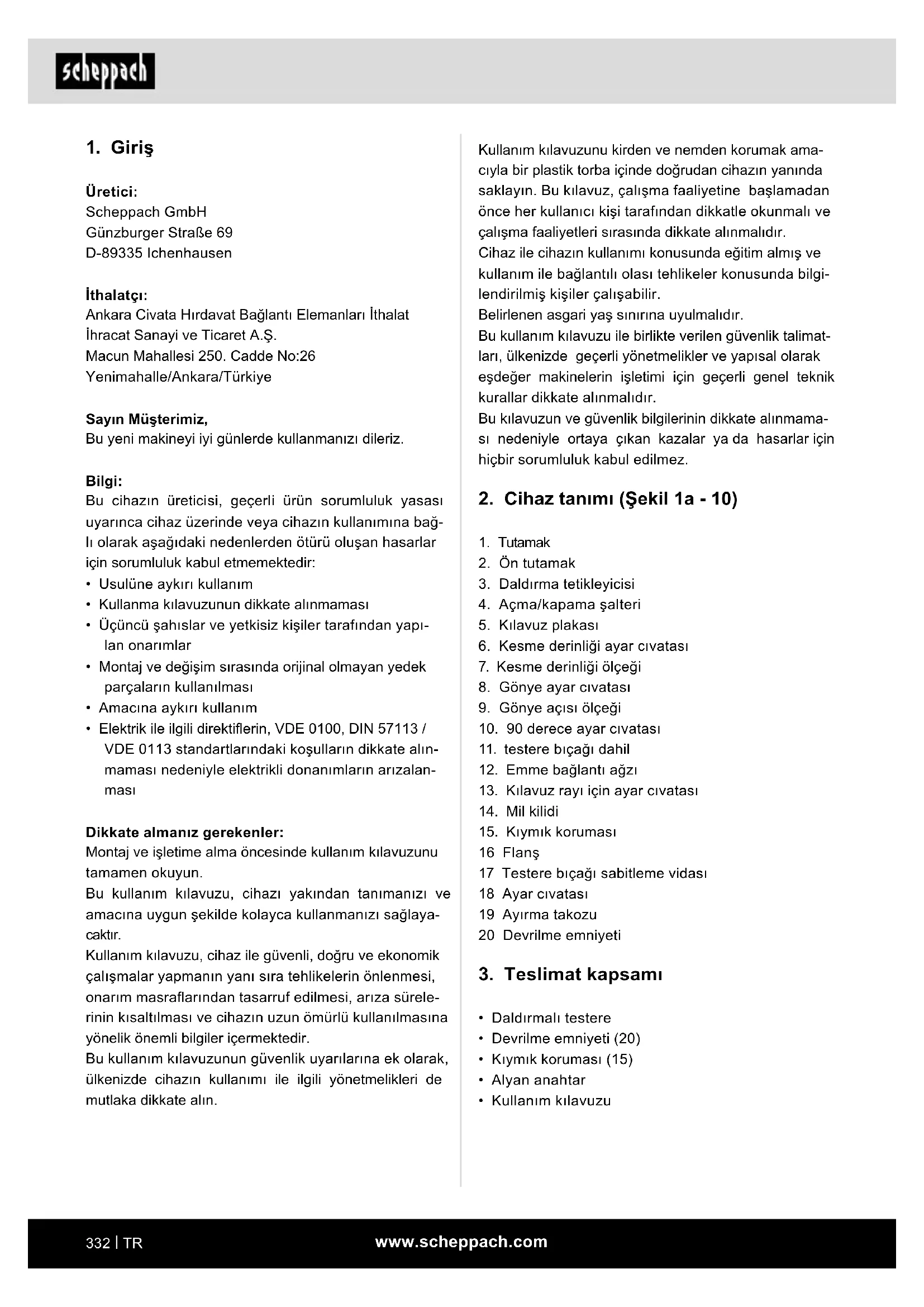

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni makineyi iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu cihazın üreticisi, geçerli ürün sorumluluk yasası uyarınca cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar

- Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması

- Amacına aykırı kullanım

- Elektrik ile ilgili direktiflerin, VDE 0100, DIN 57113 / VDE 0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması

Dikkate almanız gerekenler:

Montaj ve işletme alma öncesinde kullanım kılavuzunu tamamen okuyun.

Bu kullanım kılavuzu, cihazı yakından tanımanızı ve amacına uygun şekilde kolayca kullanmanızı sağlayacaktır.

Kullanım kılavuzu, cihaz ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve cihazın uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir.

Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde cihazın kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Kullanım kılavuzunu kirden ve nemden korumak ama- ciyla bir plastik torba içinde doğrudan cihazın yanında saklayın. Bu kılavuz, çalışma faaliyetine başlamadan önce her kullanıcı kişi tarafından dikkatle okunmalı ve çalışma faaliyetleri sırasında dikkate alınmalıdır.

Cihaz ile cihazın kullanımı konusunda eğitim almış ve kullanım ile bağlantı olası tehlikeler konusunda bilgilendirilmiş kişiler çalışabilir.

Belirlenen asgari yaş sınırına uyulmalıdır.

Bu kullanım kılavuzu ile birlikte verilen güvenlik talimatları, ülkenizde geçerli yönetmelikler ve yapısal olarak eşdeğer makinelerin işletimi için geçerli genel teknik kurallar dikkate alınmalıdır.

Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

2. Cihaz tanımı (Şekil 1a - 10)

1. Tutamak
2. Ön tutamak
3. Daldırma tetikleyicisi
4. Açma/kapama şalteri
5. Kılavuz plakası
6. Kesme derinliği ayar cıvatası
7. Kesme derinliği ölçeği
8. Gönye ayar civatası
9. Gönye açısı ölçeği
10. 90 derece ayar civatasi
11. testere bıçağı dahil
12. Emme bağlantı ağzı
13. Kılavuz rayı için ayar cıvatası
14. Mil kilidi
15. Kıymık koruması
    16 Flanş
    17 Testere bıçağı sabitleme vidası
    18 Ayar civatasi
    19 Ayırma takozu
    20 Devrilme emniyeti

3. Teslimat kapsamı

• Daldırmalı testere
  • Devrilme emniyeti (20)
• Kıymık koruması (15)
• Alyan anahtar
• Kullanım kılavuzu

4. Amacına uygun kullanım

Makine, geçerli AT makine yönetmeliğine uygun- dur.

Daldırmalı testereler ahşap, plastik gibi ahşaba benzer malzemelerin kesilmesi için öngörülmüştür.

Bu elektrikli alet sadece eğitilmiş kişi veya uzman personel tarafından kullanılması için öngörülmüştür ve izin verilmiştir.

Sadece makine için uygun testere biçakları (HM veya CV testere biçakları) kullanılabilir. HSS testere biçaklar ve ayırma disklerinin kullanılması yasaktır.

Tüm diğer uygulamalar kesinlikle yasaktır ve amacına aykırı kullanım olarak kabul edilir.

Üretici veya satıcı amacına aykırı veya yanlış kullanım- dan kaynaklanan yaralanma, kayıp veya hasarlar için sorumluluk kabul etmemektedir.

Amacına aykırı veya yanlış kullanıma dair örnekler:

• Daldırmalı testerenin amacına aykırı kullanımı;
• Güvenlik uyarıları ve bakımlarının ve bu kullanım talimatında yer alan montaj, işletim, bakım ve temizlik talimatlarının dikkate alınmaması;
• Daldırmalı testereye özel ve/veya genel geçerli kaza önleme, meslek hekimliği veya güvenlik teknolojisi talimatlarının dikkate alınmaması;
• Daldırmalı testere için öngörülmemiş aksesuar ve yedek parçalarının kullanımı;
• Daldırmalı testerede değişiklikler;
• Üretici veya uzman personel dışında birinin daldırimalı testerede yaptığı onarım;
• Daldırmalı testerenin ticari, zanaat veya endüstriyel kullanımı;
• Daldırmalı testere hakkında bilgi sahibi olmayan ve/veya tehlikelerini anlamayan kişilerin daldırmalı testerenin kullanımı veya bu kişiler tarafından yapılan bakım.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Makinenin kullanımında ve bakımında görev alan kişiler, makine hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Bunun dışında geçerli kaza önleme talimatlarına tama- men uyulmalıdır.

İş sağlığı ve güvenliği ile ilgili geçerli genel kurallar da dikkate alınmalıdır.

Makinede yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Amacına uygun kullanıma rağmen bazı diğer risk faktörleri tamamen ortadan kaldırılamaz. Makinenin tasarımına ve yapısına göre aşağıdaki maddeler söz konusu olabilir:

• Kapalı olmayan alanlarda testere bıçağına dokunulması;
• Çalışır durumdaki testere biçağına dokunulması (kesik yaralanmaları);
• Amacına uygun olmayan kullanımda iş parçalarının ve iş parçası bölümlerinin geri tepmesi;
• Testere bıçağı kırılmaları;
• Testere bıçağının arızalı sert metal parçalarının dışarı fırlaması;
• Gerekli koruyucu kulaklığın kullanılmamasında işitme hasarları;
• Gerekli koruyucu gözlük kullanılmamasında görme hasarları;
• Gerekli toz koruma maskesinin kullanılmamasında sağlık hasarları;
• Kapalı alanlarda kullanım durumunda ahşap tozlarının sağlık açısından zararlı emisyonları.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstri-yel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

5. Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları

⚠ UYARI: Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun. Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarlarında kullanılan “elektrikli alet” terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1. Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.

b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2. Elektrik güvenliği

a) Elektrikli aletin bağlantı fişi prize tam oturma- lidır. Fiş kesinlikle değiştirilmemelidir. Top- raklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fis- ler ve uygun prizler, elektrik çarpma riskini azaltır.

b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.

c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.

d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.

e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.

f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3. İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kul-lanımına göre toz maskesi, kaymayı önleyici koruyucu ayakkabılar, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşı-madan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığınız takdirde kazalar meydana gelebilir.

d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya somun anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan takım veya anahtarlar yaralanmalara neden olabilir.

e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz.

f) Uygun kıyafet kullanın. Bol kıyafet veya takı kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yara-lanmalar meydana gelebilir.

4. Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, deneyimsiz kişiler tarafından kullanıldıkları takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakımını özenli şekilde yapın. Hareketli parçaların sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya hasar görmüş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaları onarımını sağlayın. Birçok kazanın sebebi, bakımı ivi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kul- lanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı tak- dirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5. Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.

Tüm testereler için güvenlik uyarıları

a) △ TEHLİKE: Ellerinizle testere bıçağının veya kesme alanının yakınına gelmeyin. İkinci eli-nizle ek tutamağı veya motor gövdesini tutun. İki el de daire testereyi tuttuğunda testere bıçağı yaralanmaya neden olamaz.

b) İş parçasının altına elinizi sokmayın. Koruyucu başlık iş parçasının altında sizi testere bıçağından koruyamaz.

c) Kesme derinliğini iş parçasının kalınlığına adapte edin. Kesme derinliği iş parçasının altında bir tam diş yüksekliğinden az olacak şekilde görünür olmalıdır.

d) Kesilecek iş parçasını asla elde veya bacağın üzerinde tutmayın. İş parçasını dayanıklı bir yuvada emniyete alın. Beden teması, testere biçagının sıkışmasını veya kontrol kaybı tehlikesini minimize etmek için iş parçasının iyi sabitlenmesi önemlidir.

e) Kullanılan alette gizli elektrik kabloları veya kendi şebeke kablosuna isabet edebilen çalışmalar yaptığınızda elektrikli aleti izole edilmiş tutma yerlerinden tutun. Gerilim altındaki bir hatla olan temas elektrikli aletin de metal parçalarını gerilim altına alır ve elektrik carpmasına neden olur.

f) Uzunlamasına yapılan kesimlerde her zaman bir dayanak veya düz bir kenar kılavuzu kul- lanın. Bu kesim hassasiyetini iyileştirir ve testere bıcağının sıkışma ihtimalini düşürür.

g) Daima doğru boyda ve uygun tespit deliğine sahip (ör. yıldız şeklinde ya da yuvarlak) testere bıçakları kullanın. Testerenin montaj parçalarına oturmayan testere bıçakları, dairesel bir şekilde dönmezler ve kontrol kaybına yol açar.

h) Asla hasarlı veya yanlış testere biçağı germe flanşları veya civataları kullanmayın. Testere biçağı germe flanşları ve civataları optimum güç ve işletim güvenliği için özel olarak testereniz için tasarlanmıştır.

i) Uygun kişisel koyucu donanımlar kullanın: Toz oluşturan çalışmalarda koruyucu kulaklık, koruyucu gözlük ve toz maskesi ile alet değişiminde koruyucu eldivenler kullanın.

Tüm testereler için ek güvenlik uyarıları

Geri tepmenin nedenleri ve kullanıcı tarafından engel- lenmesi:

• Geri tepme, kanırtan, sıkışan veya yanlış hizalanmış bir testere bıçağının, kontrolsüz testerenin kalkmasına ve iş parçasının dışına kullanıcıya doğru hareket etmesine neden olan anı tepkisidir:
• Testere bıçağı kapanan kesme aralığında kanırtması veya sıkışması bloke olur ve motor gücü cihaz kullanan kisi yönünde hareket eder:
• Testere bicağının döndürülmesi veya yanlış hizalanması durumunda arka testere bicağı alanındaki dişler iş parçası yüzeyinde sıkışabilir ve testere bicağı kesme aralığından dışarı veya kullanan kişi yönünde fırlayabilir.

Geri tepme testerenin yanlış veya hatalı kullanımının bir sonucudur. Geri tepme, aşağıdaki daker gibi uygun tedbirler ile önlenebilir.

a) Testereyi her iki elle tutun ve kollar- nizi geri tepme kuvvetini tutacak ko- numa getirin. Her zaman testere bıça- ğının yanında bulunun ve asla testere bıcağını bedeninizle aynı cizkiye getirmeyin.

Bir geri tepmede daire testere geriye doğru fırlayabilir ancak kullanıcı uygun tedbirler alarak geri tepme kuvvetlerini kontrol edebilir.

b) Testere bıçağı sıkışmışsa veya çalışmaya ara verdiğimizde açma/kapama şalterini serbest bırakın ve testere bıçağı tamamen durana kadar testereyi malzemenin içinde sabit tutun. Asla testereyi iş parçasından çıkarmaya veya testere bıçağı hareket ettiği sürece geriye doğru çekmeye çalışmayın, aksi takdirde bir geri tepme meydana gelebilir. Testere bıçağının sıkışmasının nedenini tespit edin ve giderin.

c) Testereyi, iş parçasının içindeyken tekrar çalıştırmak isterseniz, testere biçagını kesme aralığında ortalayın ve testere dişlerinin iş parçasına takılı olup olmadığını kontrol edin. Testere biçagı sıkışmışsa, testere yeniden çalıştırıldığında iş parçasını tezgahtan kaldırabilir ve geri tepmeye yol açabilir.

d) Büyük levhaları, sıkışan testere biçağı sonucu geri tepme riskini azaltmak üzere destekleyin. Büyük levhalar kendi ağırlıkları altında bel verebilir. Plakalar her iki tarafta, kesim açıklığı yakınında ve kenarda da desteklenmelidir.

e) Kör veya hasarlı testere biçakları kullanmayın. Kör veya yanlış hizalanmış dişli testere biçakları çok dar kesim açıklığı nedeniyle testere bıçağının daha fazla sürtünmesine ve sıkışmasına ve böylece geri tepmeye neden olur.

f) Kesmeden önce kesme derinliği ve kesme açısı ayarlarını sıkın. Kesme işlemi sırasında ayarlar değişirse testere bıçağı sıkışabilir ve geri tepme meydana gelebilir.

g) Özellikle mevcut duvarlara veya başka içeriye bakılamayan alanlara yapılan “daldırmalı kesimlerde” özellikle dikkat edin. İçeri dalan testere biçağı görüneyen nesnelere kesme sırasında bloke olabilir ve bir geri tepmeye neden olabilir.

Daldırmalı testereler için güvenlik uyarıları

a) Her kullanımdan önce koruyucu başlığın kusursuz şekilde kapanmasını kontrol edin. Koruyucu başlık serbest hareket edemediğinde veya hemen kapanmadığında testereyi kullanmayın. Koruyucu başlığı bir yere sıkıştırmayın veya bağlamayın, bu şekilde testere bıçağı korumasız olur. Testere istemeden yere düşerse koruyucu başlık eğrilebilir. Koruyucu başlığın serbest hareket edebildiğinden ve tüm kesme açılarına ve derinliklerinde testere bıçağına veya başka parçalara temas etmediğinden emin olun.

b) Koruyucu başlık yayının durumunu ve fonksiyonunu kontrol edin. Koruyucu başlık ve yay kusursuz çalışmıyorsa kullanmadan önce cihazın bakımını yaptırın. Hasarlı parçalar, yapışkan birikintiler veya talaş birikintiler koruyucu başlığı gecikmeli olarak çalışmasına neden olur.
c) Dik açıyla yapılmayan "daldırmalı kesimlerde" testerenin temel plakasını dönmeye karşı emniyete alın. Yana kayma, testere bıçağının sıkışmasına veya böylece geri tepmeye neden olabilir.
d) Testereyi, testere biçağı koruyucu başlıkla kapatmadan çalışma tezgahına veya yere bırakmayın. Korumasız ve çalışmaya devam eden testere biçağı, testereyi kesme yönünün tersine hareket ettirir ve yolundaki her şeyi keser. Testerenin ek çalışma süresini dikkate alın.

Ayırma takozlu tüm testereler için ek güvenlik uyarıları

a) Kullanılan testere biçağı için uygun ayırma takozu kullanın. Ayırma takozu testere biçagının ana birçokak kalınlığından daha kalın ancak diş genişliğinden daha ince olmalıdır.
b) Ayırma takozunu bu işletim kılavuzundaki açıklamalara göre hizalayın. Yanlış kalınlıklar, konum ve yönlendirme ayırma takozunun bir geri tepmeyi etkili bir şekilde önleyememesine sebep.
c) Daldırmalı kesimler dışında ayırma takozunu her zaman kullanın. Ayırma takozunu daldırmalı kesim sonra tekrar monte edin. Ayırma takozu daldırmalı kesimlerde engel olur ve bir geri tepmeye yol açabilir.
d) Ayırma takozunun işlevini yerine getirebilmesi için kesme aralığında bulunmalıdır. Kısa kesimlerde ayırma takozu bir geri tepmeyi engellemez.
e) Testereyi eğrilmiş ayırma takozu ile kullanmayın. Küçük bir arıza dahi koruyucu başlığın kapanmasını yavaşlatabilir.

İlave güvenlik uyarıları

- Taşlama diskleri kullanmayın.

- Ayırma takozunun testere bıçağının dişli çembere olan mesafesi 5 mm değerini aşmayacak ve dişli çember ayırma takozunun alt kenarından 3 mm değerinden fazla dışarı çıkmayacak şekilde.

- Toz toplama tertibatının bu talimatta açıklanan şekilde kullanıldığından emin olun.

- Bir toz koruma maskesi kullanın. Her zaman koruyu- cu kulaklık kullanın.

- Sadece bu talimatta önerilen testere biçakları kullanılabilir.

• Testere bıçaklarını bu talimatta belirtilen şekilde değiştirin.
• Bu cihazın şebeke bağlantı hattı hasar görürse, tehlikelerin önlenmesi için üretici ya da müşteri hizmeti veya benzeri kalifiye bir kişi tarafından değiştirilmelidir.
• Sadece EN 847-1 standardına uygun ve önerilen testere bıçakları kullanın.
• Sadece ∅ 210 x 30 mm işaretine sahip, üreticinin orijinal testere bıçaklarını kullanın.
• Bu kullanım kılavuzunda belirtilen tanım verilerine uymayan testere bıçaklarının kullanılması yasaktır. Testere bıçakları yandan ana gövdeye uygulanan basınçla frenlenmemelidir.
• Testere bicağının sıkı biçimde monte edilmiş ve doğru yönde döndüğüne dikkat edilmelidir.
• Kullanılan alette gizli elektrik kabloları veya kendi şebeke kablosuna isabet edebilen çalışmalar yaptığınızda cihazı izole edilmiş tutma yerlerinden tutun. Gerilim altındaki bir hatla olan temas, metal parçalarını gerilim altına alabilir ve elektrik çarpmasına neden olabilir.
• Maksimum kesim derinliği 75 mm'dir.

Artik riskler

Makine, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde akım nedeniyle sağlık riski söz konusudur.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen arta kalan riskler mevcut olabilir.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Makineye gereksiz yere yüklenmeyin: Kesme sırasında aşırı basınç testere bıçağına çabuk zarar verir ve bu da işleme sırasında makinenin güç ve kesme hassasiyeti kaybına neden olur.
• Makinenin rastgele işletme alınmalarını önleyin: Fişin elektrik prizine sokulması sırasında çalışma düğmesine basılmamalıdır.
• Bu el kitabında önerilen takımları kullanın. Bu şekilde daldırmalı testerenizden en iyi performansı elde edersiniz.
• Makine çalışırken eller asla işleme bölgesine girmemelidir. Herhangi bir işlem yapmadan önce açma/kapama şalterini bırakın ve makineyi kapatın.

Uyarı! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

1. Teknik veriler

Ölçüler U x G x Y	420 x 300 x 235 mm
Çekiş gücü	1600 W
Nominal gerilim	230 - 240 V~ / 50 Hz
Testere biçagı ∅ / Diş sayısı	210 mm / 36
Testere biçagının kalınlığı	1,6 mm
Rölanti devir sayısı n_j	4500 dak ^-1
Gönye açısı	0°-45°
Kesim derinliği 90°	75 mm
Kesim derinliği 45°	55 mm
Ağırlık	6,9 kg
Emme bağlantısı	(iç) 35 mm / (diş) 38 mm
Ayırma takozu kalınlığı	2 mm
Koruma sınıfı	II

Teknik değişiklik yapma hakkı saklıdır!

Ses/titreşim bilgileri

⚠ UYARI!

Koruyucu kulaklık olmadan yapılan çalışma sağlık sorunlarına neden olabilir.

- Çalışma sırasında koruyucu kulaklık ve uygun koruyucu kıyafet kullanın.

EN 62841-2-5 ve EN 62841 1 uyarınca ölçülmüştür. İş yerindeki ses 85 dB değerini aşabilir; bu durumda kullanıcı için koruyucu tedbirlerin alınması gerekiyor (uygun koruyucu kulaklık kullanın).

Ses gücü seviyesi L_WA	106 dB
Ses basıncı seviyesi L_pA	95 dB
Hata payı K_wa/pA	3 dB

Üstte belirtilen değerler ses emisyon değerleridir ve bu nedenle güvenli iş yeri değerleri teşkil etmek zorunda değildir. Emisyon ve imisyon seviyeleri arasındaki korelasyon ek tedbirlerin gerekli olup olmayacağını dair güvenilir bir çıkarım sağlamaz.

İş yerindeki emisyon seviyesine etki edebilecek faktörler çalışma alanı ve çevresinin özelliklerini, etki süresini, diğer ses kaynakları v.b. bilgiler içermektedir.

Güvenilir iş yeri değerlerinde ulusal düzenlemelerden farklılıkları da dikkate alın. Üstte belirtilen bilgiler kullanıcıya tehlike ve riski daha iyi değerlendirme imkanı sunar.

Titreşim emisyon değeri a_h (üç yönün vektörel toplamı) ve EN 62841-2-5 & EN 62841-1:

Uyarınca belirlenmiş toplam titreşim değeri ve hata payı K (3 eksenli)

Tipik ölçülen titreşim a_h 2,88 m/s²

Güvensizlik K 1,5 m/s ^2

7. Ambalajdan çıkarma

• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Şikayet olması durumunda derhal tedarikçi bilgilendirilmelidir. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak cihaz hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile cihazın tip ve yapım yılınız belirtin.

⚠ UYARI!

Makine ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

8. Kullanım alanı

Öngörülen kullanım seçenekleri

Makine kesiyor:

- Uygun parçalar doğru kullanıldığında (özel testere biçagı ve kelepçeler), yerli veya egzotik kökenli sert ve yumuşak ahşap, uzunlamasına ve enine damar boyunca.

Öngörülmeyen kullanım seçenekleri

Makine aşağıdaki kiler için uygun değildir:

- Demir malzemeler, çelik ve dökme demir ile liste-de yer almayan diğer her türlü malzeme, özellikle de gıda.

9. İşletime alma

İşletime alma öncesinde kullanım kılavuzundaki güvenlik uyarılarını dikkate alın.

Elektrik şebekesine bağlantı

Makineyi bağlayacağını şebeke sistemini geçerli standartlar uyarınca topraklanmış olup olmadığını ve prizin durumunu kontrol edin.

Şebeke sisteminde, tüm hatları kısa devre ve aşırı yükten koruyan manyeto termik bir koruma tertibatının olması gerektiğini hatırlatmak isteriz.

Bu koruma tertibat makinenin aşağıda listelenmiş elektrik özelliklere bağlı olarak motorda belirtilmiş olabilir.

10. Ayarlar

⚠️ Dikkat!

İşletime almadan önce ürünü mutlaka komple monte edin!

Dikkat: Aşağıdaki ayarlar işlerinden birini yapmadan önce makineyi kapatın ve elektrik fişini çekin.

10.1 Kesim derinliği ayarı (Res. 2)

1. Kesme derinliği 0 ile 75 mm arasında ayarlanabilir.
2. Kesme derinliği ayar cıvatasını (6) çözün ve istenen derinliği ölçek (7) yardımı ile ayarlayın ve cıvatayı tekrar sıkın.
3. Ölçek üzerindeki bilgiler raysız kesme derinliğini tanımlar.

10.2 Gönye ayarı (Res. 3)

Gönye açısı 0° ve 45° arasında ayarlanabilir.

1. Her iki taraftaki gönye ayar cıvatasını (8) çözün, ölçekte (9) istenen açıyı ayarlayın ve cıvatayı tekrar sıkın.

10.3 Testere bıçağı değişimi (Res. 4, 5, 6)

Dikkat: Testere bıçağı değişimini gerçekleştirmeden önce makineyi kapatın ve elektrik fişini çekin.

1. Daldırma tetikleyicisine (3) basın, testere biçagını testere biçagı değiştirme konumuna kadar aşağı bastırın ve alyan anahtarını testere biçagı sabitleme civatasına (17) sokun.
2. Mil kilidine (14) basın ve testere bıçağını (11) yerine oturana kadar döndürün.
3. Mil kilidini (14) basılı tutun ve testere bıçağı sabitleme civatasını (17) saat yönünün tersine açın. Bu sırada testere bıçağını testere bıçağı değiştirme konumunda tutun.
4. Dış flanşı (16) ve testere bıçağı (11) çıkarın. (Dikkat: Yaralanma tehlikesi, eldiven takın)
5. Yeni bıçak ve flanşı (16) yerleştirin.
6. Testere bıçağı sabitleme civatası (17) takın ve sıkın ve bu sırada mil kilidini tekrar basılı tutun.
7. Testereyi başlangıç konumuna getirin.

10.4 Ayırma takozunun ayarlanması (Res. 7)

1. Testere bıçağı değişiminden sonra veya gerektiğinde, testere bıçağının (11) ayırma takozuna (19) olan mesafeyi ayarlayın.

2. Testereyi, testere bıçağı değişimi konumuna getirin.

3. Ayar civatasını (18) bir alyan anahtarla çözün ve ayırma takozunu (19) testere bıçağından (11) 2-3 mm daha yükseğe ayarlayın ve ayar civatasını (18) tekrar sıkın.

11. Çalışma bilgileri

Dikkat: Ellerinizi her zaman kesme alanlarından uzak tutun ve kesme işlemi sırasında bu alanlara ulaşmayı çalışmayın.

11.1 Çalıştırılması ve kapatılması, (şek. 1)

Daldırmalı testereyi açarken açma/kapama şalterine (4) basın. Kapatmak için açma/kapama şalterini (4) serbest bırakın.

11.2 Daldırmalı testerenin yönlendirilmesi ve tutulması (Res. 8)

1. İş parçasını, kesim sırasında ayarı bozulmayacak şekilde sabitleyin.

2. Testereyi sadece ileri hareket ettirin.

3. Testereyi her iki elle tutun, bu sırada bir el ana tutma yerinde diğer el de ön tutma yerinde olmalıdır.
4. Kılavuz rayı kullanılması durumunda, ray sıkıştırma civataları ile tespit edilmelidir.
5. Elektrik kablosunun kesme yönünde olmamasına dikkat edin.

11.3 Kesim

1. Makinenin ön kısmını iş parçasının üzerine yerleştirin.
2. Makineyi açma/kapama şalteriyle (4) çalıştırın.
3. Daldırma tetikleyicisine (3) basın.
4. Kesme derinliğine ulaşmak için testereyi aşağı bastırın.
5. Testereyi eşit biçimde öne doğru itin.
6. Kesme işlemi bittikten sonra makineyi kapatın ve testere bıçağını üste getirin.

11.4 Daldırmalı kesim (Res. 9)

1. Testereyi iş parçasının üzerinde yerleştirin.
2. Kesme göstergesini aka okla (A) işaretli daldırma noktasına yerleştirin.
3. Makineyi açın ve testereyi ayarlanan kesme derin- liğine aşağı bastırın. Kesme göstergesi (B), tam kesme derinliğinde testere bıçağının merkezini gösterir.
4. Testereyi kesme göstergesi (C) işaretli noktaya ulaşana kadar ileri itin.
5. Daldırmalı kesim bittiğinde testere biçagını yukarı hareket ettirin ve testereyi kapatın.

1 Makineyi rayın kılavuzuna yerleştirin. Gerekirse, ayar cıvatası(13) ile kılavuz boşluğunu azaltın. Ayar cıvatalarının kendiliğinden gevşeme tehlikesi mevcutsa, birlikte verilen alyan anahtarı ile yeniden ayarlayabilirsiniz.
2 Makineyi açma/kapama şalteriyle (4) çalıştırın.
3 Daldırma tetikleyicisine (3) basın.
4 Kesme derinliğine ulaşmak için testereyi aşağı bastırın. İlk kullanımda lastik dudak kesilir ve böylece testere bıçağına kadar kıymaktan korur.
5 Testereyi eşit biçimde öne doğru itin.
6 Kesme işlemi bittikten sonra makineyi kapatın ve testere bıçağını üste döndürün.

11.6 Devrilme emniyeti (Res. 10)

Raylı kesim yaparken, birlikte verilen devrilme emniyetini (20) kullanın. Makinenin eğik konumlarda devrilmesini önler.

Böylece bedende yaralanmalar ve makinede hasarlar önlenebilir.

11.7 Emme sistemi ile kesim

1. Çekiş hortumunu emme bağlantı ağzına - ∅ 38 mm (12) bağlayın.

11.8 Kıymık koruması (Res. 1b)

Kıymık koruması (15), 0°'lik kesimlerde kesilmiş iş parçasının üst taraftaki kesim kenarının kalitesini belirgin şekilde artırır.

1. Makineyi iş parçasının veya kılavuz rayın üzerine yerleştirin.
2. Kıymık korumasını (15) iş parçasına dayanana kadar aşağı doğru bastırın ve döner düzme ile sıkın.
3. Kıymık korumasını (15) testere ile kesin. Kıymık korumasını (15) ilk kez kullanırken, tam bir durdurma yüzeyi oluşturmak için kesilir.

12. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

Önemli uyarılar

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

Hasarlı elektrik bağlantı kablosu

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur. Sebepler:

• Bağlantı kablolarının pencere veya kapılardan geçirilmesi nedeniyle oluşan baskı yerleri.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmamalıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin. Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır.

Sadece H 05 VV-F işaretli bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zo- runludur.

Alternatif akımlı motor

• Şebeke gerilimi 230- 240 Volt olmalıdır.
• 25m'ye kadar olan uzatma kabloları 1,5 milimetre-kare kesitli olmalıdır.

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir uzman elektrik personeli tarafından yapılabilir.

Bağlantı türü Y

Şebeke bağlantısı hattının değiştirilmesi gereken durumda, güvenliği sağlamak için bunlar üretici veya temsilcisi tarafından gerçekleştirilmelidir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgileri verin:

• Motor üreticisi
• Motorun akım türü
• Makine tip etiketinin verileri

13. Temizlik

• Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Cihazı temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin.
• Cihazı her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
• Cihazı düzenli olarak nemli bezle ve biraz yağlama sabunu ile temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar cihazın plastik parçalarına zarar verebilir. Cihazın içerisinde su girmemesine dikkat edin. Suyun elektro cihaza girmesi, elektrik çarpma riskini yükseltir.

14. Bakım

Garanti süresi boyunca ve sonrasında olağanüstü bakım çalışmaları veya onarımlar için uzman personel çağrılması gerekiyorsa, lütfen her zaman tarafından önerilen bir servis merkezine veya doğrudan üreticiye başvurun.

- Onarım, bakım ve temizlik çalışmaları ve ayrıca işlev arızalarının temel olarak sadece tahrik kapalıyken yapılmalıdır.

- Tüm koruma ve güvenlik tertibatları, tamamlanan onarım ya da bakım çalışmaları sonrasında hemen tekrar monte edilmelidir.

Normal bakım çalışmaları

Normal bakım çalışmaları eğitimsiz personel tarafından da gerçekleştirilebilir ve tümü önceki bölümlerde ve bu bölümde açıklanmıştır.

• Daldırmalı testerenin yağlanması gerek yoktur, çünkü her zaman kuru yüzeyleri keser; tüm hareketli makine parçaları kendi kendini yağlar.
• Bakım çalışmaları sırasında eğer mümkünse kişisel koruyucu donanım (koruyucu gözlük ve eldiven) kullanılmalıdır.
• Kesme bölgesini ve temas yüzeylerini temizleyerek bıckı talasını düzenli olarak giderin.

Bir emme tertibatı veya fırça kullanılmasını tavsiye ederiz.

Dikkat: Basınçlı hava kullanmayın!

Testere bıçağını zaman zaman kontrol edin: Eğer kesme sırasında sorun çıkarsa, bunun bir uzman tarafından yeniden bilenmesini sağlayın veya durumuna bağlı olarak değiştirin.

Servis merkezi

Garanti süresi boyunca ve sonrasında olağanüstü bakım çalışmaları veya onarımlar için uzman personelin çağrılması gerekirse, lütfen her zaman tarafından önerilen bir servis merkezine veya bölgenizde böyle bir servis merkezi yoksa doğrudan fabrikaya başvurun.

Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Karbon fırça, testere bıçağı

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

15. Depolama

Cihazı ve bunun aksesuarlarını karanlık, kuru ve don-suz ve çocukların erişemeyeceği bir yerde muhafaza edin. Ideal depolama sıcaklığı 5 ve 30°C arasındadır. Elektrikli aleti orijinal ambalajında saklayın.

Tozlara ve ıslaklığa karşı korumak için elektrikli takımların üzerini kapatın.

Kullanım kılavuzunu elektrikli takımın yanında saklayın.

16. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludurl
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını isaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).

• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
• Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

17. Arıza giderme

Arıza Olası sebep Yardım
Motor çalışmıyor Motor, kablo	veya fiş arızalıdır, sigortalar yanmıştır	Makineyi bir uzmana kontrol ettirin. Motoru kesinlikle kendiniz onarmayın. Tehlike! Sigortaları kontrol edin, gerekirse değiştirin
Motor yavaş çalışıyor ve çalışma hızına ulaşmıyor	Gerilim düşük, bobinler hasarlı, kondansatör yandı	Gerilimin elektrik dağıtım şirketi tarafından kontrol edilmesini sağlayın. Motoru bir uzmana kontrol ettirin. Kondansatörün bir uzman tarafından değiştirilmesini sağlayın
Motor çok gürültü yapıyor Bobinler hasarlı, motor arızalı Motoru bir uzmana kontrol ettirin
Motor tam çalışma performansına ulaşmıyor	Şebeke tesisatındaki akım devrelerinde aşırı yük söz konusudur (lambalar, diğer motorlar vs.)	Aynı akım devresinde başka cihazlar veya motorlar kullanmayın
Motor aşırı derecede hafif ısınıyor	Motorda aşırı yüklenme söz konusudur, motorun soğutulması yetersizdir	Kesme sırasında motorda aşırı yüklenme oluşmasını önleyin ve motorun ideal şekilde soğutulması için motordaki tozu temizleyin
Kesmede azalmış kesme gücü	Testere bıçağı çok küçük (çok fazla taşlanmış)	Testere ünitesinin son konumunu yeniden ayarlayın
Testere pürüzlü veya dalgalı kesiyor	Testere bıçağı körelmiş, diş yapısı malzeme kalınlığına uygun değil	Testere bıçağını keskin hale getirin veya uygun testere bıçağını takın
İş parçası kırılıyor veya parçalanıyor	Kesme basıncı çok yüksek veya testere bıçağı kullanıma uygun değil	Uygun testere bıçağı kullanın

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zimni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Alicıya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
