BRUGSANVISNING PL75 SCHEPPACH

5. Säkerhetsanvisningar

12. Elektrisk anslutning

Forklaring til symbolerne på maskinen

	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
	Brug høreværn!
	Brug beskyttelsesbriller.
	Brug åndedrætsværn i støvede omgivelser!
	Beskyttelsesklasse II
	Produktet opfylder gældende serbiske direktiver.
	Produktet opfylder gældende EU-direktiver.

1. Indledning 249
2. Apparatbeskrivelse (fig. 1a - 10).... 249
3. Leveringsomfang 249
4. Tilsigtet brug 249
5. Sikkerhedsforskrifter 250
6. Tekniske data....254
7. Udpakning....255
8. Anvendelsesområde 255
9. Ibrugtagning....255
10. Indstillinger....255
11. Arbejdsinstrukser 256
12. El-tilslutning 256
13. Rengøring 257
14. Vedligeholdelse 257
15. Opbevaring 258
16. Bortskaffelse og genanvendelse 258
17. Afhjælpning af fejl 259
18. Overensstemmelseserklæring 346

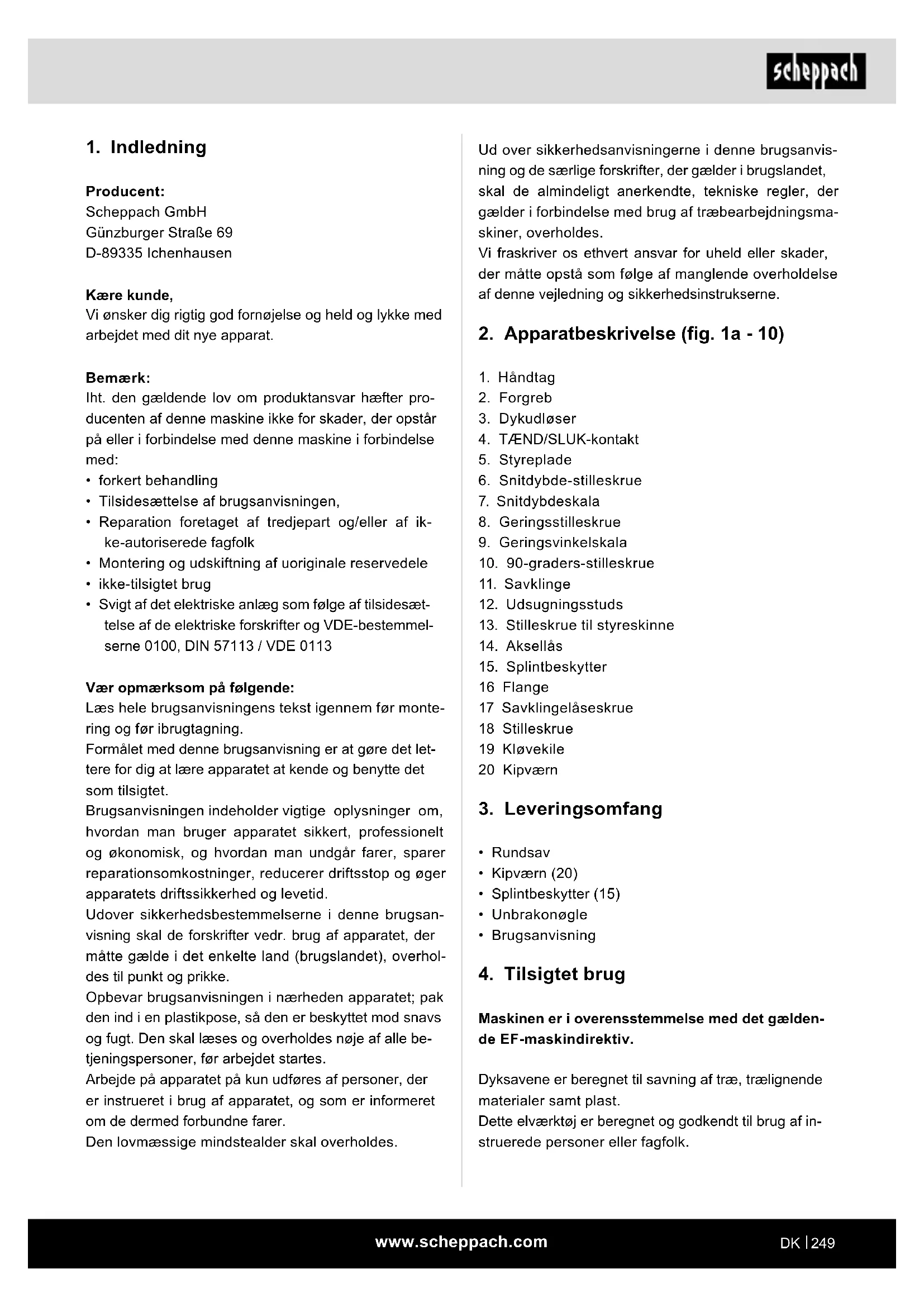

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• Tilsidesættelse af brugsanvisningen,
• Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• ikke-tilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære apparatet at kende og benytte det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger apparatet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger apparatets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af apparatet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden apparatet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes.

Arbejde på apparatet på kun udføres af personer, der er instrueret i brug af apparatet, og som er informeret om de dermed forbundne farer.

Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsanvisningerne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

2. Apparatbeskrivelse (fig. 1a - 10)

1. Händtag
2. Forgreb
3. Dykudlöser
4. TÆND/SLUK-kontakt
5. Styreplade
6. Snitdybde-stilleskrue
7. Snitdybdeskala
8. Geringsstilleskrue
9. Geringsvinkelskala
10. 90-graders-stilleskrue
11. Savklinge
12. Udsugningsstuds
13. Stilleskrue til styreskinne
14. Aksellås
15. Splintbeskytter
    16 Flange
    17 Savklingeläseskrue
    18 Stilleskrue
    19 Kløvekile
    20 Kipværn

3. Leveringsomfang

• Rundsav
  • Kipværn (20)
• Splintbeskytter (15)
• Unbrakonøgle
• Brugsanvisning

4. Tilsigtet brug

Maskinen er i overensstemmelse med det gældende EF-maskindirektiv.

Dyksavene er beregnet til savning af træ, trælignende materialer samt plast.

Dette elværktøj er beregnet og godkendt til brug af instruerede personer eller fagfolk.

Der må kun bruges savklinger, som er egnet til ma- skinen (HM- eller CV-savklinger). HHS-savklinger og skæreslibeskiver uanset art må ikke bruges.

Alle andre anvendelser er udtrykkeligt udelukket og be- tragtes som utilsigtet brug.

Producenten eller forhandleren er ikke ansvarlig for personskader, tab eller andre skader, der måtte opstå som følge af utilsigtet anvendelse eller forkert betjening.

Mulige eksempler på utilsigtet eller forkert brug er:

• Anvendelse af dyksaven til andre formål end de til-sigtede;
• Tilsidesættelse af sikkerhedsinstrukser og vedligeholdelse samt monterings-, betjenings-, vedligeholdelses- og rengøringsinstruktionerne i denne brugsanvisning;
• Tilsidesættelse af eventuelle regler, der er specifikke for brugen af dyksaven, og/eller generelt gældende ulykkesforebyggende, arbejdsmiljømæssige eller sikkerhedsmæssige bestemmelser;
• Anvendelse af tilbehør og reservedele, som ikke er beregnet til dyksaven;
  • Ændringer på dyksaven;
• Reparation af dyksaven forestået af andre end forhandleren eller fagfolk;
• Erhvervsmæssig, håndværksmæssig eller industriel brug af dyksaven;
• Betjening eller vedligeholdelse af dyksaven forestået af personer, som ikke er bekendt med brugen af dyksaven og/eller ikke forstår de involverede farer.

Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsanvisningerne og monteringsvejledningen samt driftsanvisningerne i betjeningsvejledningen.

Personer, der betjener og vedligeholder maskinen, skal være fortrolige med denne og være informeret om mulige farer.

Derudover skal de gældende uheldsforebyggende forskrifter overholdes meget nøje.

Andre, generelle regler inden for arbejdsmedicinske og sikkerhedstekniske områder skal overholdes.

Hvis der foretages ændringer på maskinen, bortfalder producentens ansvar for deraf følgende skader.

Selv om maskinen bruges som tilsigtet, kan visse tilbageværende risikofaktorer ikke helt udelukkes. Følgende punkter kan opstå, hvilket skyldes maskinens konstruktion og opbygning:

• Berøring af savklingen i de ikke-tildækkede områder;
• Indgreb i den kørende savklinge (snitsår);

• Tilbageslag ("kickback") fra emner og emnedele ved forkert håndtering;

• Brud på savklinge;

• Udslyngning af defekte hårdmetaldele af savklingen;
• Høreskader hvis der ikke bruges høreværn;
• ∅jenskader, hvis der ikke bruges de påkrævede beskyttelsesbriller;
• Sundhedsskader, hvis der ikke bruges den påkrævede støvmaske.
• Sundhedsskadelige emissioner af træstøv ved brug i lukkede rum.

Vær opmærksom på, at vores apparater ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis apparatet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

5. Sikkerhedsforskrifter

Generelle sikkerhedsforskrifter for elværktøj

⚠ ADVARSEL: Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevne elværktøjer (med lysnetkabel) eller til batteridrevne elværktøjer (uden lysnetkabel).

1. Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.
b) Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.
c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

2. Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.

b) Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i et elværktøj øger risikoen for at få stød.

d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.

e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.

f) Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal du bruge en fejlstrømsafbryder. Brug af et fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

1. Personers sikkerhed

a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige kvæstelser.

b) Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for per- sonskader.

c) Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.

d) Fjern indstillingsværktøj eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskader.

e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.

f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.

g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske faren pga. støv.

h) Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

1. Anvendelse og behandling af elværktøjet

a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.

b) Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.

d) Opbevar ubenyttet elværktøj utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.

e) Elværktøjer og indsatsværktøjer skal plejes omhyggeligt. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadi-gede dele repareret eller udskiftet, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.

f) Hold skæreværktøj skarpt og rent. Omhygge- ligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.

g) Brug elværktøj, tilbehør, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.

h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

5. Service

a) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges origina-le reservedele. Dette sikrer, at elværktøjet også fremover er sikkert at benytte.

Sikkerhedsforskrifter for alle save

a) △ FARE: Undgå at komme hænderne ind i saveområdet, mens savklingen kører. Hold fast i ekstragrebet eller motorhuset med den anden hånd. Når begge hænder holder rundsaven, kan savklingen ikke beskadigede hænderne.

b) Ræk ikke hænderne ind under emnet. Beskyttelseshætten kan ikke beskytte dig mod savklingen på undersiden af emnet.

c) Tilpas snitdybden i forhold til emnets tykkelse. Mindre end en fuld tandhøjde skal være synlig under emnet.

d) Hold aldrig det emne, der skal saves, i hånden eller på benet. Emnet skal fastspændes i en stabil holder. Det er vigtigt at fastgøre emnet sikkert for at minimere risikoen for kropskontakt, blokering af klingen eller tab af kontrol.

e) Hold fast i elværktøjet i de isolerede gribeflader, når du udfører arbejde, hvor værktøjet kan støde på skjulte elledninger eller værktøjets egen netledning. Kontakt med spændingsførende ledninger gør også elværktøjets metaldele spændingsførende og forårsager elektrisk stød.

f) Brug altid et anslag eller et lige kantstyr, når der skæres i længderetning. Dette forbedrer snitnøjagtigheden og reducerer muligheden for, at klingen sætter sig fast.

g) Brug altid savklinger i den korrekte størrelse og med passende fastspændingshul (f.eks. stjerneformet eller rundt). Savklinger, der ikke passer til savens monteringsdele, får et urundt forløb og medfører tab af kontrol.

h) Benyt aldrig beskadiget eller forkert savklinge-spændeflange eller -skruer. Savklinge-spændeflangen og -skruerne er designet specielt til denne sav med henblik på optimal ydelse og driftssikkerhed.

i) Brug altid egnede, personlige værnemidler: Høreværn, beskyttelsesbriller, støvmaske ved støvende arbejde og beskyttelseshandsker ved udskiftning af værktøj.

Yderligere sikkerhedsforskrifter for alle save

Årsager til og undgåelse af tilbageslag for brugeren:

- Tilbageslag ("kickback") er den pludselige reaktion af en savklinge, der sætter sig fast, blokerer eller er forkert indjusteret, og som får en ukontrolleret sav til at løfte sig og bevæge sig ud af emnet og ind mod operatøren;

- hvis savklingen sætter sig fast i den lukkende saverille, blokerer den, og motorkraften slår apparatet tilbage mod operatøren;

- hvis savklingen er fordrejet eller forkert indjusteret i savesnittet, kan tænderne på bagsiden af sav klingen sætte sig fast i emneoverfladen, hvilket får savklingen til at springe ud af snittet og saven til at springe tilbage mod operatøren.

Et tilbageslag ('kickback") sker som følge af forkert eller fejlagtig brug af saven. Dette kan forhindres via bestemte sikkerhedsforanstaltninger, som er beskrevet nedenfor.

a) Hold saven fast med begge hænder, og anbring armene i en stilling, hvor du kan absorbere tilbageslagskræfterne. Bliv altid stående ved siden af savklingen, og før aldrig savklingen på linje med kroppen. I tilfælde af tilbageslag kan rundsaven springe baglæns, men operatøren kan kontrollere tilbageslagskræfterne, hvis der træffes passende foranstaltninger.

b) Hvis savklingen fastklemmes, eller hvis man afbryder arbejdet, skal man slippe Tænd/Sluk-kontakten og holde saven roligt i emnet, indtil savklingen er helt standset. Forsøg aldrig at fjerne saven fra emnet eller at trække den tilbage, så længe savklingen er i bevægelse, da der ellers kan ske tilbageslag. Undersøg og afhjælp årsagen til fastklemningen af savklingen.

c) Hvis man vil genstarte en sav, der sidder i emnet, skal man først centrere savklingen i saverillen og kontrollere, at savtænderne ikke sidder fast i emnet. Hvis savklingen sidder fast, kan den bevæge sig ud af emnet eller forårsage tilbageslag ('kickback"), når saven genstartes.

d) Større plader skal afstøttes for at reducere risikoen for kast („kickback“) på grund af en fastklemt savklinge. Større plader kan bøje sig pga. egenvægten. Plader skal understøttes på begge sider, både i nærheden af saverillen og på kanten.

e) Brug ikke stumpe eller beskadigede savklinger. Savklinger med stumpe eller forkert indjusterede tænder forårsager øget friktion, fastklemning og tilbageslag, hvis saverillen er for trang.
f) Inden savning skal snitdybde- og snitvinkel-indstillingerne fastspændes. Hvis indstillingerne ændres under savningen, kan savklingen blive fastklemt, og der kan opstå tilbageslag.
g) Vær særlig forsigtig ved "lommesnit" i eksisterende vægge eller andre skjulte områder. Den inddykkende savklinge kan save ind i skjulte genstande, blokere og forårsage tilbageslag ("kickback").

Sikkerhedsforskrifter for dyksave

a) Kontrollér inden hver brug, om beskyttelseshætten lukker ordentligt. Brug ikke saven, hvis beskyttelseshætten ikke bevæger sig frit og ikke lukker med det samme. Beskyttelseshætten må aldrig klemmes eller findes fast; dette vil efterlade savklingen ubeskyttet. Hvis saven falder på gulvet, kan beskyttelseshætten blive bøjet. Sørg for, at beskyttelseshætten kan bevæge sig frit og ikke kan komme i kontakt med savklingen eller andre dele uanset snitvinkel og -dybde.
b) Kontrollér tilstand og funktion for beskyttelseshættens fjeder. Få enheden efterset før brug, hvis beskyttelseshætten og fjederen ikke fungerer korrekt. Beskadigede dele, klæbrige aflejringer eller ophobninger af spåner får beskyttelseshætten til at arbejde med forsinkelse.
c) Ved "dyksnit", som ikke udføres retvinklet, skal savens grundplade sikres mod fordrejning. Sideforskydning kan føre til fastklemning af savklingen og dermed tilbageslag ("kickback").
d) Læg ikke saven på arbejdsbænken eller på gulvet, uden at beskyttelseshætten dækker savklingen. En ubeskyttet, efterløbende savklinge bevæger saven i den modsatte retning af skæreretningen og saver i alt, hvad der måtte komme i vejen. Vær derfor opmærksom på savens efterløbstid.

Yderligere sikkerhedsinstrukser for alle save med kløvekile

a) Brug en kløvekile, der passer til den anvendte savklinge. Kløvekilen skal være tykkere end savklingens stamklingetykkelse, men tyndere end dennes tandbredde.
b) Juster kløvekilen som beskrevet i denne brugsanvisning. Forkert tykkelse, position og indjustering kan være årsagen til, at kløvekilen ikke effektivt forhindrer kast („kickback‘).

c) Brug altid kløvekilen, undtagen til dyksnit. Husk at montere kløvekilen igen efter dyksnittet. Kløvekilen er i vejen ved dyksnit og kan medføre kast (,'kickback').
d) For at kløvekilen kan fungere, skal den befinde sig i saverillen. Ved korte snit er kløvekilen ikke i stand til at forhindre kast („kickback‘).
e) Brug ikke saven med bøjet kløvekile. Selv en mindre fejl kan gøre lukningen af beskyttelseshætten langsommere.

Yderligere sikkerhedsforskrifter

• Der må ikke benyttes slibeskiver.
• Sørg for, at kløvekilen er indstillet således, at afstanden fra savkanten til tandkransen ikke overstiger 5 mm, og at tandkransen ikke rager mere end 3 mm ud over kløvekilens underkant.
• Sørg for korrekt brug af støvopsamlingsanordningen som specificeret i denne brugsanvisning.
• Brug støvmaske. Brug altid høreværn.
• Der må kun bruges savklinger, som er anbefalet i denne brugsanvisning.
• Skift savklingerne som beskrevet i denne brugsanvisning.
• Hvis nettislutningsledningen bliver beskadiget, skal den udskiftes af producenten eller af en autoriseret elektriker for at undgå risici.
• Brug kun anbefalede savklinger, der er i overensstemmelse med EN 847-1.
• Brug kun originale savklinger fra producenten med mærket ∅ 210 x 30 mm.
• Savklinger, som ikke er i overensstemmelse med de mærkedata, som er angivet i denne brugsanvisning, må ikke benyttes. Savklinger må ikke bremses ved hjælp af sideværts tryk på basislegemet.
• Vær opmærksom på, at savklingen er monteret ordentligt og roterer i den rigtige retning.
• Hold enheden ved hjælp af de isolerede greb, når du udfører arbejde, hvor værktøjet kan støde på skjulte elledninger eller værktøjets eget strømforsyningskabel. Kontakt med spændingsførende ledninger kan også gøre elværktøjets metaldele strømførende og forårsage elektrisk stød.
  • Den maks. snitdybde er 75 mm

Restrisici

Maskinen er bygget efter det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der være tilbageværende risici under driften.

• Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.
• Desuden kan der være ikke-åbenbare tilbageværende risici, selv om alle foranstaltninger er truffet.
• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.
• Undlad at belaste maskinen unødigt: Et for kraftigt tryk under savningen kan hurtigt beskadige savklingen, hvilket medfører en kapacitetsforringelse for maskinen under arbejdet og forringet skærenøjagtighed.
• Undgå utilsigtet igangsætning af maskinen: Når stikket isættes i stikkontakten, må driftsknappen ikke være trykket ind.
• Brug det værktøj, der anbefales i denne håndbog. Derved opnås, at dyksaven yder optimalt.
• Hænderne må ikke komme ind i forarbejdningszonen, når maskinen er i drift. Før du udfører nogen som helst handlinger, skal du slippe håndgrebsknappen og slukke for maskinen.

Advarsell! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

1. Tekniske data

Dimensioner L x B x H	420 x 300 x 235 mm
Optagelseseffekt (W)	1600
Mærkespænding (V/HZ)	230 - 240 V~ / 50 Hz
Savklinge-∅ / antal tænder	210 mm / 36
Savklingetykkelse (mm)	1,6
Omdrejningstal i tomgang n_0 ( min^-1 )	4500
Geringsvinkel	0^ - 45^
Snitdybde 90° (mm)	75
Snitdybde 45° (mm)	55
Vægt (kg)	6,9

	Indsugningstilslutning (mm)	(indvend (udvend
Kløvekiletykkelse (mm)	2
Beskyttelsesklasse	II

Forbehold for tekniske ændringer!

Støj-/vibrationsdata

⚠ ADVARSEL!

Længere tids arbejde uden høreværn eller beskyttelsesbeklædning kan føre til sundhedsskader.

- Brug altid køreværn og passende beskyttelsesbeklædning under arbejdet.

Målt iht. EN 62841-2-5 og EN 62841-1. Støjen på arbejdspladsen kan overstige 85 dB, i hvilket tilfælde der kræves beskyttelsesforanstaltninger for brugeren (brug passende høreværn).

Lydeffektniveau L_WA	106 dB
Lydtryksniveau L_pA	95 dB
Usikkerhed K_wa/pA	3 dB

Ovennævnte værdier er støjemissionsværdier og udgør derfor ikke nogen garanti for sikre værdier på arbejdspladsen. Det indbyrdes forhold mellem emissions- og immissionsniveau kan ikke pålideligt afgøre, hvorvidt supplerende sikkerhedsforanstaltninger er nødvendige eller ej.

Faktorer, som kan have indflydelse på det aktuelle immissionsniveau på den pågældende arbejdsplads, er arbejdsrummets og omgivelsernes egenskaber, påvirkningens varighed, andre støjkilder osv.

Tag også hensyn til evt. afvigelser i de nationale bestemmelser for pålidelige arbejdspladsværdier. Ovenstående oplysninger gør det imidlertidigt muligt for brugeren at foretage et mere kvalificeret skøn over eksisterende risici.

Vibrationsemissionsværdi a_h (vektorsum for tre retninger) og usikkerhed K bestemt iht. EN 62841-2-5 & EN 62841-1:

Vibrationsemissionsværdi (3-akset)

Typisk vægtet vibration a_h	2,88 m/s ^2
Usikkerhed K	1,5 m/s ^2

7. Udpakning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader. Informér straks transportfirmaet i tilfælde af reklamation. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med maskinen ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos din forhandler.
• Husk at bestillinger skal være forsynet med artikel-numre samt apparattype og fremstillingsår.

ADVARSEL!

Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

8. Anvendelsesområde

Tilsigtede anvendelsesmuligheder

Maskinen kan skære:

- Hårdt og blødt træ af indenlandsk eller eksotisk oprindelse, på langs og på tværs af årerne, hvis de relevante dele bruges korrekt (speciel savklinge og klemmer).

Utilsigtede anvendelsesmuligheder

Maskinen er ikke egnet til:

- Jernholdige materialer, stål og støbejern, og alle andre typer materialer, der ikke er opført, frem for alt fødevarer.

9. Ibrugtagning

Overhold sikkerhedsforskrifterne i betjeningsvejledningen før ibrugtagningen.

Kontrollér, at det netværk, du tilslutter maskinen til, er jordet i overensstemmelse med de gældende standar- der, og at stikkontakten er i god stand.

Vi gør opmærksom på, at en magnetotermisk beskyttelsesskærm skal være koblet foran netanlægget, denne skærm har til opgave at beskytte alle ledninger mod kortslutning og overbelastninger. Denne beskyttelsesanordning kan også være angivet på motoren ud fra maskinens og motorens nedennævnte elektriske egenskaber.

10. Indstillinger

⚠️ Pas på!

Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!

Pas på: Inden der foretages en af følgende indstillinger, skal maskinen slukkes og netstikket trækkes ud.

10.1 Snitdybdeindstilling (fig. 2)

1. Snitdybden kan indstilles fra 0 til 75 mm.
2. Løsn snitdybde-stilleskruen (6), og indstil den ønskede dybde ved hjælp af skalaen (7), og spænd skruen fast igen.
3. Oplysningerne på skalaen angiver snitdybden uden skinne.

10.2 Geringsindstilling (fig. 3)

Geringsvinklen kan indstilles mellem 0° og 45°.

1. Løsn geringsvinkel-stilleskruen (8) på begge sider, indstil den ønskede vinkel på skalaen (9), og spænd begge skruer fast igen.

10.3 Savklingeskift (fig. 4, 5, 6)

Pas på: Inden der skiftes savklingeskift, skal ma- skinen slukkes og netstikket trækkes ud.

1. Tryk på dykudløseren (3), tryk savklingen ned til savklingeskiftepositionen, og sæt unbrakonøglen i savklingens låseskrue (17).
2. Tryk på aksellåsen (14), og drej savklingen (11), indtil den går i indgreb.
3. Hold aksellåsen (14) nede, og løsn savklingens låseskrue (17) mod uret. Samtidig skal savklingen holdes i savklingeskifteposition.
4. Fjern den udvendige flange (16) og savklingen (11). (Pas på: Fare for personskade, brug handsker)
5. Indsæt ny klinge og flange (16) igen.
6. Skru savklingens låseskrue (17) ind og spænd den fast, mens aksellåsen igen holdes nedtrykket.
7. Sæt saven i udgangsstilling.

10.4 Indstilling af kløvekile (fig. 7)

1. Juster afstanden mellem savklingen (11) og kløvekilen (19) efter savklingeskift, eller hvis det er nødvendigt.

2. Bring saven i samme stilling som ved savklingeskift.

3. Løsn stilleskruen (18) med unbrakonøglen, og indstil kløvekilen (19) 2-3 mm højere end savklingen (11), og spænd stilleskruen (18) fast igen.

11. Arbejdsinstrukser

Pas på: Hold altid hænderne ude af skærezonerne, og prøv aldrig at række ind i dem under savning.

11.1 Tænding og slukning (fig. 1)

Man tænder dyksaven ved at aktivere Tænd/Sluk-kontakten (4). Man slukker ved at slippe Tænd-/Slukkontakten (4).

11.2 Føring og fastholdning af dyksaven (fig. 8)

1. Fastspænd emnet således, at det ikke kan komme ud af justering under savningen.
2. Bevæg kun saven fremad.
3. Hold fast i saven med begge hænder: Den ene hånd på hovedhåndtaget og den anden på det forreste greb.
4. Hvis der benyttes styreskinne, skal denne fastgøres med skruetvinge.
5. Sørg for, at strømkablet ikke befinder sig i save-retningen

11.3 Savning

1. Stil maskinens forende på emnet.
2. Tænd maskinen med Tænd/Sluk-kontakten (4).
3. Tryk på dykudløseren (3).
4. Pres saven ned for at opnå den ønskede save- dybde.
5. Skub jævnt saven fremad.
6. Når savesnittet er afsluttet, skal man slukke for maskinen og køre savklingen op.

11.4 Dyksnit (fig. 9)

1. Stil saven på emnet.
2. Sæt snit-indikatoren med den bagerste pil (A) på det markerede inddykningssted.
3. Tænd for maskinen, og pres saven ned til den indstillede snitdybde. Snit-indikatoren (B) angiver midten af savklingen ved fuld snitdybde.
4. Skub saven frem, til snit-indikatoren (C) har nået det markerede punkt.
5. Når dyksnittet er afsluttet, kører man savklingen op og slukker saven.

11.5 Savning med skinne (specialtilbehør)

1 Placer maskinen i skinneføringerne. Reducer evt. føringssløret med stilleskruen (13). Hvis der er risiko for, at stilleskruerne løsner sig, kan de efterjusteres med den medfølgende unbrakonøgle.
2 Tænd maskinen med Tænd/Sluk-kontakten (4).
3 Tryk på dykudløseren (3).
4 Pres saven ned for at opnå den ønskede save- dybde. Ved første brug saves gummilæben af og sikrer dermed splintbeskyttelse op til savklingen.
5 Skub jævnt saven fremad.
6 Når savesnittet er afsluttet, skal man slukke for maskinen og dreje savklingen op.

11.6 Kipværn (fig. 10)

Indsæt det medfølgende kipværn (20), når der saves med skinne. Dette forhindrer, at maskinen kipper ned til siden, når den står skråt.

Herved kan man undgå personskader eller materielle skader på maskinen.

11.7 Savning med udsugning

1. Tilslut udsugningsslangen til udsugningsstudsen - ∅ 38 mm (12).

11.8 Splintbeskytter (fig. 1b)

Splintbeskytteren (15) forbedrer markant kvaliteten af snitkanten på den afsavede emnedel på oversiden ved 0°-snit.

1. Sæt maskinen på emnet eller på styreskinnen.
2. Tryk splintbeskytteren (15) ned, indtil den hviler på emnet, og skru den fast med drejeknappen.
3. Indsav splintbeskytteren (15). Første gang splintbeskytteren (15) benyttes, saves den af for at skabe en nøjagtig anslagsflade.

12. El-tilslutning

Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser.

Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

Vigtige anvisninger

Hvis motoren overbelastes, slår den automatisk fra. Efter en afkølingsfase (varierer tidsmæssigt), kan motoren tændes igen

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger. Dette skyldes:

• Tryksteder, när tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.
• Knæksteder, når tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, når stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i lysnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser.

Brug kun tilslutningsledninger med mærkningen H 05 V V-F. Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Vekselstrømsmotor

• Netspændingen skal være 230-240 V.
• Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Tilslutningstype Y

Hvis det bliver nødvendigt at udskifte nettilslutningsledningen, skal dette udføres af producenten eller dennes repræsentant for at undgå, at sikkerheden bringes i fare.

Ved forespørgsler bedes følgende data opgives:

• Motorens producent
• Motorens strømtype
  • Dataene på maskinens typeskilt

13. Rengøring

- Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Tør maskinen af med en ren klud, eller blæs den over med trykluft ved lavt tryk.

• Det anbefales, at apparatet altid rengøres umiddelbart efter brug.
• Rengør maskinen med en fugtig klud og en smule brun sæbe med jævne mellemrum. Brug ikke rengørings- eller opløsningsmidler; disse kan angribe produktets plastdele. Sørg for, at vand ikke kan trænge ind i maskinen. Indtrængning af vand i et elektrisk apparat øger risikoen for at få elektrisk stød.

14. Vedligeholdelse

Hvis der kræves kvalificeret personale til ekstra- ordinært vedligeholdelsesarbejde eller reparation under og efter garantiperioden, skal du altid kon-takte et servicecenter anbefalet af os eller produ-centen direkte.

• Reparations-, vedligeholdelses- og rengøringsarbejde samt afhjælpning af funktionsfejl må principielt kun udføres, mens drevet er slukket.
• Alle beskyttelses- og sikkerhedsanordninger skal genmonteres omgående efter udført reparation eller vedligeholdelse.

Normalt vedligeholdelsesarbejde

Det normale vedligeholdelsesarbejde kan også udføres af ikke-uddannet personale og er alt sammen beskrevet i de foregående afsnit og i dette kapitel.

• Dyksaven skal ikke smøres, fordi den altid skærer tørre overflader; alle bevægelige maskindele er selvsmørende.
• Der skal såvidt muligt benyttes personlige værnemidler under vedligeholdelsesarbejde (beskyttelsesbriller og handsker).
• Fjern jævnligt savspåner ved at rengøre snitzonen og de understøttende overflader.

Vi anbefaler brug af udsugningsanordning eller pensel.

Pas på: Undlad at bruge trykluft!

Kontrollér savklingen fra tid til anden: Hvis der opstår problemer under savningen, skal man få den opslebet af en fagmand eller - afhængig af tilstanden - udskifte den.

Servicested

Hvis der kræves kvalificeret personale til ekstraordinær vedligeholdelse eller reparation under og efter garantiperioden, skal du altid kontakte et servicecenter anbefalet af os eller fabrikken direkte, hvis der ikke er et sådant servicecenter i dit område.

Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

* følger ikke nødvendigvis med leverancen!

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

15. Opbevaring

Enheden og dennes tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C.

Opbevar elværktøjet i den originale emballage.

Tildæk elværktøjet for at beskytte det mod støv eller fugt.

Opbevar brugsanvisningen sammen med elværktøjet.

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bort- skaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

- Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.

- Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.

- Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!

- Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

17. Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Motor fungerer ikke Motor, kabler eller stik defekte, sikringer sprunget	Få maskinen kontrolleret af en fagmand. Du må aldrig selv reparere motoren. Fare! Kontrollér sikringer, udskift dem ved behov
Motoren starter langsomt og når ikke op på driftshastighed.	Spænding for lav, viklinger beskadi-get, kondensator brændt sammen	Få spændingen kontrolleret af elværket. Få motoren kontrolleret af en fagmand. Få kondensatoren udskiftet af en fagmand
Motor støjer for meget	Viklinger beskadiget, motor defekt	Få motoren kontrolleret af en fagmand
Motor når ikke op på fuld hastighed.	Strømkredse i lysnetanlægget over-belastet (lamper, andre motorer mv.)	Undlad at tilslutte andre enheder eller moto-rer til samme strømkreds
Motor bliver let overophe-det.	Overbelastning af motor, utilstræk-kelig køling af motor	Undgå, at motoren overbelastes under skæ-ringen, fjern støv fra motoren, så der sikres optimal køling af motoren
Reduceret snitydelse under savning	Savklinge for lille (slebet for mange gange)	Indstil saveaggregatets endestop på ny
Skæringen er ru eller bølget S	Savklinge uskarp, tandform ikke egnet til materialetykkelsen	Opslib savklingen, eller benyt egnet savklinge
Emne rives op eller splintrer S	Skæringstryk for højt, eller savklin-ge ikke egnet til formålet	Benyt egnet savklinge

Påbudt minstealder må overholdes.

Maskinen er ikke egnet for:

Før idriftsetting må produktet monteres komplett!

Sett på den medfølgende veltebeskyttelsen (20) när du sager med skinne. Denne forhindrer at maskinen velter til siden ved skråstilling.

Kontroller den elektriske tilkoblingsledningen egelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser.

Bruk kun tilkoblingsledninger med merkingen H 05 VV-F. Påtrykk av typebetegnelsen på tilkoblingskabelen er obligatorisk.

Vekselstrømmotor

• Nettspenningen skal være 230-240 volt.
• Skjøteledninger må opptil en lengde på 25 m ha et tverrsnitt på 1,5 kvadratmillimeter.

* ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

15. Lagring

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
