PL75 - Zāģis SCHEPPACH - Bezmaksas lietošanas instrukcija

Produkta veids	Iegremdējamais zāģis
Zīmols	Scheppach
Modelis	PL75
Patērētā jauda	1600 W
Nominālais spriegums	230-240 V ~ 50 Hz
Asmens diametrs	210 mm
Zobu skaits	36
Asmens biezums	1,6 mm
Tukšgaitas ātrums	4500 tr/min
Griešanas dziļums 90° leņķī	75 mm
Griešanas dziļums 45° leņķī	55 mm
Slīpleņķis	0° - 45°
Piesūkšanas pieslēgums	Ø iekš. 35 mm / Ø ārēj. 38 mm
Izmēri (G x P x A)	420 x 300 x 235 mm
Svars	6,9 kg
Aizsardzības klase	II
Skaņas spiediena līmenis	95 dB(A)
Skaņas jaudas līmenis	106 dB(A)
Vibrāciju emisija	2,88 m/s² (K=1,5 m/s²)
Saderīgie materiāli	Koksne, koksnes atvasinājumi, plastmasa
Galvenās funkcijas	Iegremdējamā griešana, slīpā griešana, vadīšana pa sliedi
Apkope un tīrīšana	Regulāri tīrīt ar mitru drānu; nelietot šķīdinātājus. Pārbaudīt un asināt vai nomainīt asmeni.
Drošība	Kustīgs aizsargvāks, vārpstas fiksācija, šķelšanas ķīlis, aizsardzība pret apgāšanos
Rezerves daļas un remontējamība	Zāģa asmens, ogles sukas (nolietojuma daļas). Remonts pie pilnvarota speciālista.
Garantija	Likumā noteiktā garantija; redzamos defektus paziņot 8 dienu laikā

Bieži uzdotie jautājumi - PL75 SCHEPPACH

Kā nomainīt zāģa asmeni Scheppach PL75?

Atvienojiet ierīci no strāvas. Nospiediet iegremdēšanas atbloķēšanas pogu (3), lai nolaistu asmeni. Izmantojiet sešstūra atslēgu, lai atskrūvētu fiksācijas skrūvi (17) pretēji pulksteņrādītāja virzienam, vienlaikus turot nospiestu vārpstas fiksāciju (14). Noņemiet ārējo atloku (16) un lietoto asmeni. Uzstādiet jauno asmeni (pareizā orientācija), uzlieciet atpakaļ atloku un pievelciet skrūvi. Lai izvairītos no griezumiem, valkājiet cimdus.

Kā iestatīt griešanas dziļumu uz PL75 zāģa?

Atskrūvējiet griešanas dziļuma regulēšanas skrūvi (6), kas atrodas sānos. Iestatiet vēlamo dziļumu, izmantojot skalu (7) (0 līdz 75 mm). Pievelciet skrūvi. Norāde ir bez vadīšanas sliedes.

Kā iestatīt slīpleņķi (slīpā griešana)?

Atskrūvējiet abas slīpleņķa regulēšanas skrūves (8) katrā pusē. Iestatiet vēlamo leņķi (0° līdz 45°), izmantojot skalu (9). Stingri pievelciet abas skrūves.

Vai es varu izmantot vadīšanas sliedi ar Scheppach PL75?

Jā, zāģis ir paredzēts lietošanai ar vadīšanas sliedi (papildpiederums). Ievietojiet mašīnu sliedes vadotnēs. Izmantojiet regulēšanas skrūvi (13), lai ierobežotu brīvkustību. Nostipriniet sliedi ar skavām. Gumijas lūpa tiks izzāģēta pirmās lietošanas laikā, lai nodrošinātu aizsardzību pret skaidām.

Kā veikt iegremdējamo griezumu?

Novietojiet zāģi uz detaļas ar aizmugures griešanas indikatoru (A) uz iegremdēšanas atzīmes. Ieslēdziet mašīnu, nospiediet iegremdēšanas atbloķēšanas pogu (3) un nolaidiet asmeni līdz iestatītajam dziļumam. Bīdiet zāģi uz priekšu, līdz indikators (C) sasniedz atzīmi. Paceliet asmeni un izslēdziet zāģi.

Kāda veida piesūkšana ir saderīga?

Piesūkšanas uzmavai (12) ir iekšējais diametrs 35 mm un ārējais diametrs 38 mm. Pievienojiet piemērotu piesūkšanas šļūteni (piemēram, no darbnīcas putekļsūcēja), lai novadītu putekļus zāģēšanas laikā.

Kādi ir būtiskākie drošības noteikumi?

Vienmēr valkājiet aizsargbrilles, dzirdes aizsardzību un putekļu masku. Turiet zāģi ar abām rokām. Nekad neaiztieciet kustīgo asmeni. Izmantojiet šķelšanas ķīli (izņemot iegremdējamai griešanai) un aizsardzību pret apgāšanos kopā ar sliedi. Pirms katras lietošanas pārbaudiet aizsargvāku.

Kā uzturēt PL75 zāģi?

Pēc katras lietošanas notīriet ierīci ar mitru drānu un nedaudz melnās ziepes. Neizmantojiet šķīdinātājus. Regulāri pārbaudiet asmeni: ja tas ir notrulinājies, lieciet to uzasināt vai nomainiet. Ogles sukas ir nolietojuma daļas. Zāģim nav nepieciešama eļļošana.

Ko darīt, ja zāģis neieslēdzas?

Pārbaudiet, vai spraudnis ir pareizi pievienots un vai drošinātājs nav izdedzis. Ja motors, kabelis vai savienotājs ir bojāts, lieciet ierīci pārbaudīt speciālistam. Nekad nereparējiet motoru pats.

Kādi piederumi ir pieejami PL75?

Piederumi ietver vadīšanas sliedi, aizsardzību pret apgāšanos (iekļauta), aizsardzību pret skaidām (iekļauta) un rezerves asmeņus. Izmantojiet tikai 210 mm diametra asmeņus ar urbumu 30 mm, kas atbilst standartam EN 847-1.

LIETOŠANAS INSTRUKCIJA PL75 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādīju-mus!
	Lietojiet ausu aizsargus!
	Lietojiet aizsargbrilles.
	Rodoties putekļiem, lietojiet respiratoru!
	Aizsardzības klase II
	Produkts atbilst piemērojamām Serbijas vadlīnijām.
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.

Satura rādītājs: Lappuse:

1. levads....210
2. lerīces apraksts (1a - 10. att.)....210
3. Piegādes komplekts 210
4. Noteikumiem atbilstoša lietošana....210
5. Drošības norādījumi 211
6. Tehniskie raksturlielumi 215
7. Izpakošana....216
8. Lietošanas joma....216
9. Lietošanas sākšana 216
10. Noregulējumi....216
11. Darba norādījumse 217
12. Pieslēgšana elektrotīklam 218
13. Tīrīšana....218
14. Apkope....218
15. Glabāšana 219
16. Utilizēšana un atkārtota izmantošana 219
17. Traucējumu novēršana 220
18. Atbilstības deklarācija....346

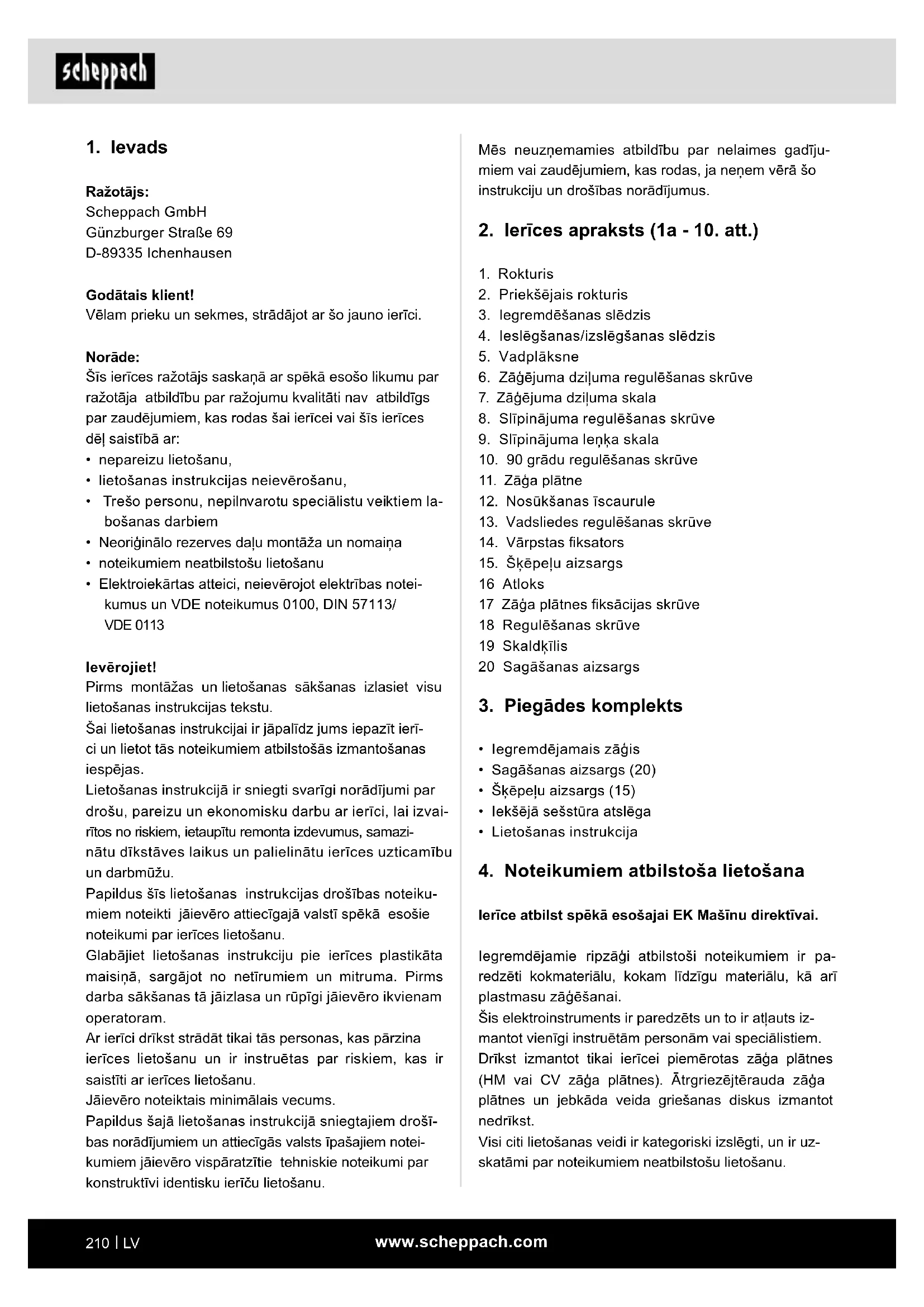

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un sekmes, strādājot ar šo jauno ierīci.

Norāde:

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• Trešo personu, nepilnvarotu speciālistu veiktiem la-bošanas darbiem
• Neoriğinālo rezerves daļu montāža un nomaiņa
  • noteikumiem neatbilstošu lietošanu
• Elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE 0113

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz jums iepazīt ieri- ci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai-rītos no riskiem, ietaupītu remonta izdevumus, samazi-nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu.

Jäievēro noteiktais minimālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerices apraksts (1a - 10. att.)

1. Rokturis
2. Priekšējais rokturis
3. legremdēšanas slēdzis
4. leslēgšanas/izslēgšanas slēdzis
5. Vadplāksne
6. Zāgējuma dziljuma regulēšanas skrūve
7. Zāgējuma dziluma skala
8. Slīpinājuma regulēšanas skrūve
9. Slīpinājuma leŋka skala
10. 90 grādu regulēšanas skrūve
11. Zāga plātne
12. Nosūkšanas īscaurule
13. Vadsliedes regulēšanas skrūve
14. Vārpstas fiksators
15. Škēpeļu aizsargs
    16 Atloks
    17 Zāga plātnes fiksācijas skrūve
    18 Regulēšanas skrūve
    19 Skaldkīlis
    20 Sagāšanas aizsargs

3. Piegādes komplekts

• legremdējamais zāgis
• Sagāšanas aizsargs (20)
- Škēpelu aizsargs (15)
- lekšējā sešstūra atslēga
• Lietošanas instrukcija

4. Noteikumiem atbilstoša lietošana

Ierīce atbilst spēkā esošajai EK Mašīnu direktīvai.

legremdējamie ripzāgi atbilstoši noteikumiem ir paredzēti kokmateriālu, kokam līdzīgu materiālu, kā arī plastmasu zāgēšanai.

Šis elektroinstruments ir paredzēts un to ir atļauts iz- mantot vienīgi instruētām personām vai speciālistiem. Drīkst izmantot tikai ierīcei piemērotas zāga plātnes (HM vai CV zāga plātnes). Ātrgriezējtērauda zāga plātnes un jebkāda veida griešanas diskus izmantot nedrīkst.

Visi citi lietošanas veidi ir kategoriski izslēgti, un ir uzskatāmi par noteikumiem neatbilstošu lietošanu.

Ražotājs vai tirdzniecības uzņēmums neuzņemas atbildību par savainojumiem, zudumiem vai bojājumiem, kas radušies noteikumiem neatbilstošas vai nepareizas lietošanas rezultātā.

Noteikumiem neatbilstošas vai nepareizas lietošanas iespējamie piemēri ir šādi:

• legremdējamā ripzāga lietošana citiem mērķiem, nekā tas ir noteikts;
• Drošības norādījumu un apkopes darbu, kā arī montāžas, lietošanas, apkopes un tīrīšanas noteikumu, kas iekļauti šajā lietošanas instrukcijā, neievērošana;
• lespējamo iegremdējamā ripzāga lietošanai raksturīgo un/vai vispārēji spēkā esošo nelaimes gadījumu novēršanas, darba medicīnas vai drošības tehnikas noteikumu neievērošana;
• Piederumu un rezerves daļu, kuras nav paredzētas iegremdējamam ripzāgim, izmantošana;
• Izmaiñas iegremdējamajam ripzāgim;
• legremdējamā ripzāga labošana, ko veic kāda cita persona, nevis ražotājs vai speciālists;
• legremdējamā ripzāga komerciāla, amatnieciska vai rūpnieciska lietošana;
• legremdējamā ripzāga lietošana vai apkope, ko veic personas, kuras nepārzina rīkošanos ar iegremdēja-mo ripzāgi, un/vai kuras neizprot ar to saistītos riskus.

Paredzētajam mērķim atbilstoša lietošana ietver ari lietošanas instrukcijā minēto drošības noteikumu, kā ari montāžas instrukcijas un lietošanas norādījumu ievērošanu.

Personām, kas vada un apkopj ierīci, jāpārzina ierīce un jābūt informētām par iespējamiem riskiem.

Turklāt precīzi jāievēro spēkā esošie nelaimes gadīju-mu novēršanas noteikumi.

Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā.

Patvalīga izmainu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmainu dēl radušos kaitējumu.

Arī lietojot ierīci atbilstoši paredzētajam mērķim, nevar pilnībā izslēgt noteiktus atlikušā riska faktorus. Saistībā ar ierīces konstrukciju un uzbūvi var rasties šādi riski:

• Pieskaršanās zāga plātnei nenosegtās zonās.
• Strādājošas zāga plātnes aizskaršana (griezts savainojums).
• Darba materiālu un to daļu atsitiens nelietpratīgas lietošanas gadījumā.
  • Zāga plātnes lūzumi.
• Bojātas zāga plātnes cietmetāla daļinu izmete.

• Dzirdes traucējumi, ja netiek lietoti nepieciešamie ausu aizsargi.

• Acu traumas, ja nelieto nepieciešamās aizsargbrilles;

• Veselības kaitējumi, ja nelieto nepieciešamo puteklu aizsargmasku;
• veselībai kaitīgu koka putekļu emisija, lietojot ierīci slēgtās telpās.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uznēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

Elektroinstrumentu vispārējie drošības norādījumi

△ BRĪDINĀJUMS! Izlasiet visus drošības norādījumus, norādes, ilustrācijas un tehniskos raksturlielumus, ar kuriem šis elektroinstruments ir apgādāts.

Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzziņām.

Drošības norādījumos izmantotais jēdziens “Elektroinstruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotīkla (ar tīkla vadu), vai uz elektroinstrumentiem, kurus darbina no akumulatora (bez tīkla vada).

1. Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
b) Nedarbojieties ar elektroinstrumentu sprā-dzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ĝenerē dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
c) Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2. Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrīkst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudni un piemērotas kontaktligzdas mazina elektriskā trieciena risku.

b) Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkoju-mu, plītīm un ledusskapjiem. Pastāv paaugsti-nāts elektriskā trieciena risks, ja jūsu ķermenis ir iezemēts.

c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Üdens ieklūšana elektroinstrumentā palielina elektriskā trieciena risku.

d) Neizmantojiet savienošanas vadu citam no-lūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, ellas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads pa-lielina elektriskā trieciena risku.

e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.

f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aiz-sargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

3. Personu drošība

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.

b) Lietojiet individuālu aizsargaprīkojumu un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargkivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.

c) Nepieļaujiet nejaušu lietošanas sākšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.

d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā daļā, var radīt savainojumus.

e) Nepieļaujiet nedabisku stāju. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tā-dējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.

f) Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un apgērbu no kustīgajām daļām. Kustīgās daļas var satvert valīgu apgērbu, rotaslietas vai garus matus.

g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.

h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes dalās radīt smagus savainojumus.

4. Elektroinstrumenta izmantošana un apkalpošana

a) Nepārslogojiet elektroinstrumentu. Izmanto-jiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.

b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.

c) Atvienojiet kontaktspraudni no kontaktligz-das un/vai nonemiet nonemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.

d) Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.

e) Rūpīgi kopiet elektroinstrumentus un dar- binstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroins- strumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.

f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.
g) Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šim norādēm. Turklāt nemiet vērā darba apstāklus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.
h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un ziežvielu. Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

5. Serviss

a) Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

Drošības norādījumi visiem zāgiem

a) △ BĪSTAMI! Nelieciet rokas zāgēšanas zonā un pie zāga plātnes. Ar otru roku turiet papildu rokturi vai motora korpusu. Ja abas rokas tur ripzāgi, tad zāgripa tās nevar savainot.
b) Nelieciet rokas zem darba materiāla. Aizsargpārsegs nevar jūs pasargāt zem darba materiāla no zāgripas.
c) Pielāgojiet zāgējuma dzilumu darba materiāla biezumam. Tam vajadzētu būt redzamam mazāk kā par veselu zoba augstumu.
d) Nekad neturiet zāgējamo darba materiālu rokā vai pāri kājai. Nostipriniet darba materiālu stabilā stiprinājumā. Ir svarīgi labi nostiprināt darba materiālu, lai minimizētu ķermeņa kontakta, zāga plātnes iestrēgšanas vai kontroles zaudēšanas risku.
e) Satveriet elektroinstrumentu aiz izolētajām satveršanas virsmām, kad izpildāt darbus, kuru laikā darbinstruments var sadurties ar slēptu elektroinstalāciju vai savu tīkla barošanas kabeli. Kontakts ar spriegumu vadošu līniju pakļauj spriegumam arī elektroinstrumenta metāla daļas un rada elektrisko triecienu.
f) Veicot garenzāgēšanu, vienmēr izmantojiet atbalstu vai taisnu malu vadīklu. Tas uzlabo zāgēšanas precizitāti un samazina zāgripas iestrēgšanas iespēju.

g) Vienmēr izmantojiet pareiza izmēra zāgripas un ar piemērotu stiprinājuma urbumu (piem., zvaigžnveida vai apaļu). Zāga plātnes, kas ne- der zāga montāžas daļām, darbojas ekscentriski un rada kontroles zaudēšanu.
h) Nekad neizmantojiet bojātas vai nepareizas zāgripas iespīlēšanas atlokus vai skrūves. Zāga plātnes piespiedējatloki un skrūves tika konstruētas speciāli šim zāgim, nodrošinot optimālu jaudu un ekspluatācijas drošību.
i) Lietojiet atbilstošus individuālos aizsardzības līdzekļus: Ausu aizsargus, aizsargbrilles, pretputekļu respiratoru puteklainos darbos un aizsargcimdus, veicot instrumentu nomaiņu.

Papildu drošības norādījumi visiem zāgiem

Atsitiena iemesli un nepieļaušana no lietotāja puses:

• Atsitiens ir aizkērušās, iestrēgušās vai nepareizi ie-regulētas zāgripas pēkšņa reakcija, kas rada nekon-trolētu zāga pacelšanos un pārvietošanos no darba materiāla operatora virzienā;
• Ja zāga plātne aizkeras vai iestrēgst sakļautajā zāga spraugā, nosprosto to, un motora spēks veic ierīces atsitienu operatora virzienā.
• ja zāgripu pārmērīgi sagriež vai nepareizi ieregulē zāgējumā, zāgripas aizmugurējās zonas zobi var aizkerties darba materiāla virsmā, kā rezultātā zāgripa izvirzās no zāgēšanas spraugas un zāgis atlec operatora virzienā.

Atsitiens ir zāga nepareizas vai klūdainas lietošanas sekas. To var novērst, izmantojot piemērotus piesardzības pasākumus, kā turpmāk aprakstīts.

a) Turiet zāgi ar abām delnām un novietojiet ro- kas tādā stāvoklī, kurā jūs varat uztvert atsi- tiena spēkus. Vienmēr turieties sāņus no zāga plātnes, nekad nenovietojiet zāga plātni vienā līnijā ar ķermeni. Ja notiek atsitiens, ripzāğis var atlēkt atpakal, taču operators, ja bija veicis piemē- rotus pasākumus, var savaldīt atsitiena spēkus.
b) Ja zāga plātne iestrēgst vai jūs pārtraucat darbu, atlaidiet ieslēgšanas / izslēgšanas slēdzi un turiet zāgi mierīgi darba materiāla, līdz zāga plātne ir pilnīgi apstājusies. Nekad nemēginiet izņemt zāgi no darba materiāla vai izvilkt to atpakaļ, kamēr zāgripa kustas, citādi var notikt atsitiens. Nosakiet un novērsiet zāgripas iestrēgšanas iemeslu.

c) Ja vēlaties atkārtoti iedarbināt zāgi, kas ir ie-sprūdis darba materiālā, nocentrējiet zāgripu zāgēšanas spraugā un pārbaudiet, vai zāga zobi nav aizkērušies darba materiālā. Ja zāgri-pa ir iestrēgusi, tā var izvirzīties no darba materiā-la vai izraisīt atsitienu, kad atkārtoti iedarbina zāgi.
d) Atbalstiet lielas plātnes, lai nepieļautu atsitiena risku, ko rada iestrēgusi zāga plātne. Lielas plātnes var izliekties zem pašsvara. Plātnes jāatbalsta abās pusēs, gan zāgēšanas spraugas tuvumā, gan arī pie malas.
e) Neizmantojiet neasas vai bojātas zāgripas. Zāgripas ar neasiem vai nepareizi ieregulētiem zo- biem pārāk šauras zāgēšanas spraugas dēl izraisa zāgripas palielinātu berzi, iestrēgšanu un atsitienu.
f) Pirms zāgēšanas pievelciet zāgējuma dziljuma un zāgējuma lenka regulējumus. Ja zāgēšanas laikā izmainās regulējumi, zāgripa var iestrēgt un rasties atsitiens.
g) Esiet īpaši uzmanīgs, veicot “iegremdējamos zāgē-jumus” esošajās sienās vai citās nepārskatāmās zonās. legremdējamā zāgripa zāgēšanas laikā var nosprostoties apslēptajos objektos un izraisīt atsitienu.

Drošības norādījumi iegremdējamajiem zāgiem

a) Pirms katras lietošanas pārbaudiet, vai aiz-sargpārsegs nevainojami aizveras. Neizmanto-jiet zāgi, ja aizsargpārsegs brīvi nepārvietojas un uzreiz neaizveras. Nekad neiespīlējiet vai neaizsieniet aizsargpārsegu atvērtā pozīcijā; tādējādi zāgripa būtu neaizsargāta. Ja zāğis nejauši nokrīt uz grīdas, aizsargpārsegs var salocīties. Pārliecinieties, vai aizsargpārsegs brīvi pārvietojas un visos zāgējuma lenķos un dzilumos nesaskaras ne ar zāga plātni, ne arī ar citām dalām.
b) Pārbaudiet aizsargpārsega atsperu stāvokli un darbību. Uzticiet pirms lietošanas veikt ierīces apkopi, ja aizsargpārsegs un atsperes nevainojami nedarbojas. Bojātas daļas, lipīgi nosēdumi vai skaidu sablīvējumi liek aizsargpārsegam palēnināti darboties.
c) Veicot “iegremdējamu zāgējumu”, ko neizpilda taisnā lenkī, nostipriniet zāga pamatplātni pret pagriešanos. Sāniska nobīde var radīt zāgripas iestrēgšanu un līdz ar to atsitienu.
d) Nenovietojiet zāgi uz darbgalda vai uz grīdas, ja aizsargpārsegs nenosedz zāgripu. Neaizsargāta, pēc inerces kustībā esoša zāgripa pārvieto zāgi pretēji zāgēšanas virzienam un zāgē visu, kas tam pagadās celā. Turklāt ievērojiet zāga inerces kustības laiku.

Papildu drošības norādījumi visiem zāgiem ar škīrējnazi

a) Izmantojiet ievietotajai zāga plātnei piemēroto škīrējnazi. Škīrējnazim jābūt biezākam par zāga plātnes pamatplātnes biezumu, taču plānākam par tās zobu platumu.
b) Noregulējiet škīrējnazi, kā aprakstīts šajā lietošanas instrukcijā. Nepareizs biezums, pozīcija un ieregulējums var būt par iemeslu tam, ka škīrēj-nazis efektīvi nenovērš atsitienu.
c) Vienmēr izmantojiet škīrējnazi, izņemot gadī-jumus ar iegremdējamiem zāgējumiem. Pēc iegremdējamā zāgējuma uzstādiet atpakal škīrēj-nazi. Škīrējnazis traucē iegremdējamo zāgējumu laikā un rada atsitienu.
d) Lai škīrējnazis varētu darboties, tam jāatrodas zāga spraugā. Veicot īsus zāgējumus, škīrējnazis ir neefektīvs, lai novērstu atsitienu.
e) Nelietojiet zāgi ar salocītu škīrējnazi. Pat neliels traucējums var palēnināt aizsargpārsega aizvēršanos.

Papildu drošības norādījumi

• Neizmantojiet slīpripas.
• Nodrošiniet, lai škīrējnazis būtu noregulēts tā, ka tā attālums līdz zāga plātnes zobvainagam nepārsniegtu 5 mm un zobvainags neizvirzītos par vairāk kā 3 mm pāri škīrējnaža apakšmalai.
• Nodrošiniet puteklu uztveršanas iekārtas pareizo lietošanu tā, kā norādīts šajā instrukcijā.
• Lietojiet putekļu aizsargmasku. Vienmēr lietojiet ausu aizsargus.
• Drīkst izmantot tikai šajā instrukcijā ieteiktās zāga plātnes.
• Nomainiet zāga plātnes tā, kā norādīts šajā instrukcijā.
• Ja tiek sabojāts šīs ierīces tīkla pieslēguma vads, ražotājam vai tā servisa dienestam vai tamlīdzīgi kvalificētai personai tas jānomaina, lai nepieļautu bīstamību.
• Izmantojiet tikai ieteiktās zāga plātnes, kas atbilst standartam EN 847-1.
• Izmantojiet tikai ražotāja oriğinālās zāga plātnes ar markējumu ∅ 210 x 30 mm
• Nedrīkst izmantot zāga plātnes, kas neatbilst šajā lietošanas pamācībā minētajiem raksturlielumiem. Zāga plātnes nedrīkst nobremzēt, izdarot sānu spiedienu uz pamatdaļu.

• Jāuzmana, lai zāga plātne būtu stingri uzstādīta un grieztos pareizajā virzienā.

• Turiet ierīci aiz izolētajām rokturu virsmām, kad izpildāt darbus, kuru laikā darba instruments var sadurties ar slēptu elektroinstalāciju vai savu tīkla barošanas vadu. Kontakts ar spriegumu vadošu līniju var pārvadīt spriegumu arī uz ierīces metāla detaļām un radīt elektrisko triecienu.
  • Maksimālais zāgējuma dzilums ir 75 mm

Atlikušie riski

lerīce ir konstruēta saskaņā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Veselības apdraudējums ar strāvu, izmantojot nepienācīgus elektropieslēguma vadus.
• Neskatoties uz visiem veiktajiem pasākumiem, var saglabāties arī slēpti atlikušie riski.
• Atlikušos riskus var minimizēt, ja kopā ievēro “Drošības norādījumus” un “Noteikumiem atbilstošu lietošanu”, kā arī lietošanas instrukciju.
• Nevajadzīgi nenoslogojiet ierīci: pārāk liels spiediens zāgējot ātri sabojā zāgripu, kas rada ierīces jaudas samazināšanos apstrādes laikā un zāgējuma precizitātes samazināšanos.
• Nepieļaujiet nejaušu ierīces iedarbināšanos: ievietojot spraudni kontaktligzdā, nedrīkst nospiest iedarbināšanas taustinu.
• Izmantojiet instrumentu, kas ieteikts šajā instrukcijā. Tā panāksiet, ka iegremdējamajam zāgim ir optimāla jauda.
• Kad ierīce darbojas, rokas nekad nedrīkst nonākt apstrādes zonā. Pirms veicat jebkādas darbības, atlaidiet roktura taustiņu un izslēdziet ierīci.

Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

6. Tehniskie raksturlielumi

Konstruktīvie izmēri G x P 420 x 300

x A	mm
leejas jauda (W)	1600

Nominālais spriegums (V/Hz) 240 50 Hz

Zāga plātnes ∅ / zobu skaits	210 mm / 36
Zāga plātnes biezums (mm)	1,6
Apgriezienu skaits tukšgaitā n_0 (min ^-1 )	4500
Slīpinājuma lenkis	0°-45°
Zāgējuma dzilums 90° (mm)	75
Zāgējuma dzilums 45° (mm)	55
Svars (kg)	6,9
Nosūkšanas pieslēgums(mm)	∅ (iekšējais)ø (ārējais) 38
Škīrējnaža biezums (mm)	2
Aizsardzības klase	II

Paturētas tiesības veikt tehniskas izmainas!

Trokšņa/vibrācijas informācija ⚠️ BRĪDINĀJUMS!

Darbs bez ausu aizsargiem vai aizsargapgērba var radīt veselības kaitējumus.

- Lietojiet darba laikā ausu aizsargus un piemērotu aizsargapgērbu.

Izmērīts atbilstoši EN 62841-2-5 un EN 62841-1. Troksnis darba vietā var pārsniegt 85 dB, šajā gadījumā ir nepieciešami lietotāja aizsardzības pasākumi (lietojiet piemērotus ausu aizsargus).

Skaņas jaudas līmenis L_WA	106 dB
Skaņas spiediena līmenis L_pA	95 dB
Kļūda K_wa/pA	3 dB

lepriekš minētās vērtības ir trokšņu emisijas vērtības, un tādēļ tām nav vienlaikus jāataino drošas darba vietas vērtības. No savstarpējās sakarības starp emisijas un imisijas līmeņiem nevar droši secināt, vai ir nepieciešami papildu piesardzības pasākumi vai nav.

Faktori, kas var ietekmēt attiecīgo darba vietā esošo imisijas līmeni, ietver sevī darba telpas un apkārtnes specifikāciju, iedarbību ilgumu, citus trokšņu avotus utt.

Drošo darba vietas vērtību gadījumā ṣemiet vērā arī iespējamās atšķirības nacionālajos noteikumos. Taču iepriekš minētā informācija nodrošina lietotājam bīsta-mības un riska labāku novērtēšanu.

Vibrācijas emisijas vērtība a _h (triju virzienu vektoru summa) un klūda K noteikta atbilstoši standarta EN 62841-2-5 un EN 62841-1 prasībām:

Vibrācijas emisijas vērtība (pa 3 asīm)

Raksturīgi novērtētā vibrācija a _h

2,88 m/s ^2

Klūda K 1,5 m/s

2

7. Izpakošana

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.
• Pirms lietošanas iepazīstieties ar ierīci, izmantojot lietošanas instrukciju.
• Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uzņēmumā.
• Pasūtijumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠ BRĪDINĀJUMS!

Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

8. Lietošanas joma

Paredzētās izmantošanas iespējas

lerīce zāgē:

- cietus un mīkstus vietējas vai eksotiskas ārvalstu izcelsmes kokus gareniski un šķērsām svēdrainu-mam, ja tiek pareizi izmantotas atbilstošā daļas (speciālā zāga plātne un spailes).

Neparedzētās izmantošanas iespējas

lerīce nav piemērota:

- dzelzs materiāliem, tēraudam un čugunam, kā arī visiem citiem materiālu veidiem, kas nav minēti, galvenokārt pārtikai.

9. Lietošanas sākšana

Pirms ekspluatācijas sākšanas ievērojiet lietošanas instrukcijā norādītos drošības norādījumus.

Pievienošana pie elektrotikla

Pārbaudiet, vai elektrotīkla sistēma, pie kuras pievieno ierīci, ir iezemēta atbilstoši spēkā esošajiem standar- tiem, un vai kontaktligzda ir labā stāvoklī.

Vēlamies atgādināt, ka tīkla iekārtai jābūt iepriekš pie- slēgtai magnetotermiskajai aizsargierīcei, lai pasargā- tu vadus no īsslēgumiem un pārslodzēm.

Šī aizsargierīce arī sakarā ar turpmāk uzskaitītajām ierīces elektriskajām īpašībām var būt norādīta uz motora.

10. Noregulējumi

⚠️ levērībai!

Pirms lietošanas sākšanas obligāti pilnībā samontējiet ražojumu!

levērībai! Pirms veicat kādu no turpmākajiem regu- lēšanas darbiem, izslēdziet ierīci un atvienojiet tīkla kontaktspraudni.

10.1 Zāgējuma dziljuma regulēšana (2. att.)

1. Zāgējuma dzilumu var noregulēt robežās no 0 līdz 75 mm.
2. Atskrūvējiet zāgējuma dziluma regulēšanas skrū-vi (6), noregulējiet vajadzīgo dzilumu, izmantojot skalu (7), un atkal pievelciet skrūvi.
3. Dati uz skalas apzīmē zāgējuma dziļumu bez sliedes.

10.2 Slipinajuma regulēšana (3. att.)

Slīpinājuma lenki var noregulēt robežās no 0° līdz 45°.

1. Atskrūvējiet slīpinājuma regulēšanas skrūvi (8) abās pusēs, noregulējiet vajadzīgo leŋki uz skalas (9) un atkal pievelciet abas skrūves.

10.3 Zāga plātnes maiņa (4., 5., 6. att.)

levērībai! Pirms veicat zāga plātnes maiņu, izslē-dziet ierīci un atvienojiet tikla kontaktspraudni.

1. Nospiediet iegremdēšanas slēdzi (3), iespiediet zāga plātni lejā līdz zāga plātnes maiņas pozīcijai un ievietojiet iekšējā sešstūra atslēgu zāga plātnes fiksācijas skrūvē (17).
2. Nospiediet vārpstas fiksatoru (14) un grieziet zāga plātni (11), līdz tā nofiksējas.
3. Turiet nospiestu vārpstas fiksatoru (14) un atskrū-vējiet zāga plātnes fiksācijas skrūvi (17) pretēji pulksteņrādītāja virzienam. Turklāt zāga plātni noturiet zāga plātnes nomaiņas pozīcijā.
4. Noņemiet ārējo atloku (16) un zāga plātni (11). (le- vērībai! Savainošanās risks, lietojiet cimdus)
5. Atkārtoti ievietojiet jaunu plātni un atloku (16).
6. leskrūvējiet un pievelciet zāga plātnes fiksācijas skrūvi (17), turklāt atkārtoti noturiet nospiestu vārpstas fiksatoru.
7. Novietojiet zāgi sākuma pozīcijā.

10.4 Škīrējnaža regulēšana (7. att.)

1. Noregulējiet zāga plātnes (11) atstatumu līdz škīrējnazim (19) pēc zāga plātnes nomaiņas, vai tad, kad tas ir vajadzīgs.
2. Novietojiet zāgi pozīcijā, kā zāga plātnes nomai- nas gadījumā.
3. Palaidiet valigāk regulēšanas skrūvi (18) ar iek- šējā seštūra atslēgu, novietojiet škīrējnazi (19) 2-3 mm augstāk par zāga plātni (11) un atkal pie- velciet regulēšanas skrūvi (18).

11. Darba norādījumse

levērībai! Pastāvīgi sargājiet rokas no zāgēšanas zonām un nekādā ziņā nemēģiniet tās sasniegt zāgēšanas laikā.

11.1 leslēgšana un izslēgšana (1. att.)

legremdējamā zāga ieslēgšanas brīdī nospiediet ieslēgšanas/izslēgšanas slēdzi (4). Lai izslēgtu, atlaidiet ieslēgšanas/izslēgšanas slēdzi (4).

11.2 legremdējamā zāga vadīšana un noturēšana (8. att.)

1. Nostipriniet darba materiālu tā, lai zāgēšanas laikā tas nevarētu pārvietoties.
2. Pārvietojiet zāgi tikai uz priekšu.
3. Stingri satveriet zāgi ar abām rokām, turklāt viena roka atrodas uz galvenā roktura un otra roka – uz priekšējā roktura.
4. Ja izmanto vadsliedi, tad tā jānostiprina ar zā-gspīlēm.
5. Uzmaniet, lai strāvas vads neatrastos zāga virzienā.

11.3 Zāgēšana

1. Novietojiet ierīces priekšdalu uz darba materiāla.
2. leslēdziet ierīci, izmantojot ieslēgšanas/izslēgšanas slēdzi (4).
3. Nospiediet iegremdēšanas slēdzi (3).
4. Spiediet zāgi uz leju, lai sasniegtu zāgēšanas dzilumu.
5. Vienmērīgi virziet zāgi uz priekšu.
6. Pēc zāgējuma pabeigšanas izslēdziet ierīci un virziet zāga plātni uz augšu.

11.4 legremdējamie zāgējumi (9. att.)

1. Novietojiet zāgi uz darba materiāla.
2. Uzlieciet griezējmalas indikatoru ar aizmugurējo bultinu (A) uz atzīmētās iegremdēšanas vietas.
3. leslēdziet ierīci un spiediet zāgi uz leju līdz noregulētajam zāgējuma dziļumam. Griezējmalas indikators (B) pilnīga zāgējuma dziļuma gadījumā parāda zāga plātnes vidu.
4. Virziet zāgi uz priekšu, līdz griezējmalas indikators (C) būs sasniedzis atzīmēto punktu.
5. Pēc iegremdēšanas zāgējuma pabeigšanas virziet zāga plātni uz augšu un izslēdziet zāgi.

11.5 Zāgēšana ar sliedi (speciālie piederumi)

1 levietojiet ierīci sliedes vadīklās. Ja nepieciešams, samaziniet vadīklas spraugu ar regulēšanas skrūvi (13). Ja pastāv risks, ka regulēšanas skrūves patstāvīgi atskrūvēsies, jūs varat tās pieregulēt ar komplektā pievienoto iekšējā seštūra atslēgu.
2 leslēdziet ierīci, izmantojot ieslēgšanas/izslēgšanas slēdzi (4).
3 Nospiediet iegremdēšanas slēdzi (3).
4 Spiediet zāgi uz leju, lai sasniegtu zāgēšanas dzilumu. Pirmajā lietošanas reizē tiek nozāgēta gumijas darba mala, tādējādi nodrošinot škēpeļu aizsardzību līdz zāga plātnei.
5 Vienmērīgi virziet zāgi uz priekšu.
6 Pēc zāgējuma pabeigšanas izslēdziet ierīci un pagrieziet zāga plātni uz augšu.

11.6 Sagāšanas aizsargs (10. att.)

Zāgējot ar sliedi, ievietojiet komplektā piegādāto sagāšanas aizsargu (20). Tas saškiebuma gadījumā novērš ierīces sagāšanos uz sāniem.

Tādējādi var nepieļaut ķermeņa savainojumus vai ie- rīces bojājumus.

11.7 Zāgēšana ar nosūkšanu

1. Pievienojiet nosūkšanas šlūteni pie nosūkšanas īscaurules ∅ 38 mm (12).

11.8 Škēpeļu aizsargs (1b att.)

Škēpeļu aizsargs (15) izteikti uzlabo nozāgētās darba materiāla daļas zāgējuma malas kvalitāti uz augšējās puses 0° zāgējumiem.

1. Uzlieciet ierīci uz darba materiāla vai vadsliedes.
2. Spiediet škēpelu aizsargu (15) uz leju, līdz tas pie- klaujas pie darba materiāla, un pieskrūvējiet ar grozāmo rokturi.
3. lezāgējiet škēpelu aizsargu (15). Škēpelu aizsarga (15) pirmās lietošanas reizē to nozāgē, lai iz-veidotu precīzu atbalstvirsmu.

12. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem.

Klienta elektrotikla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Svarīgi norādījumi

Motora pārslodzes gadījumā tas patstāvīgi izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var atkārtoti ieslēgt.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojā- jumi. To iemesli ir:

• saspieduma vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailām;
• pārlocījuma vietas pieslēguma vada nepareizas no- stiprināšanas vai izvietošanas dēl;
• griezuma vietas pieslēguma vada pārbraukšanas dē!
• izolācijas bojājumi, izraujot no sienas kontaktligz-das;
• plaisas izolācijas novecošanās dēļ.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzī-vībai.

Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem.

Izmantojiet tikai savienošanas vadus ar markējumu H 05 VV-F. Tipa markējuma uzdrukātais teksts uz savienošanas vada ir obligāts.

Mainstrāvas motors

• Tīkla spriegumam jābūt 230-240 V.
- Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvadrātmilimetru škērsgriezumam.

Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektrikis.

Pievienošanas veids Y

Ja ir nepieciešama tīkla pieslēguma vada nomaiņa, tad tā jāizpilda ražotājam vai tā pārstāvim, lai nepieļautu drošības apdraudējumus.

Jautājumu gadījumā norādiet šādus datus:

• Motora ražotājs
  • motora strāvas veids;
• ierīces datu plāksnītē norādītie dati;

13. Tīrīšana

• Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu tīru no putekliem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.
• lesakām ierīci tīrīt uzreiz pēc katras lietošanas reizes.
• Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdi-nātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē. Ūdens iekļūšana elektroierīcē palielina elektriskā trieciena risku.

14. Apkope

Ja ārkārtēju uzturēšanas kārtībā darbu vai labošanas darbu veikšanai garantijas termina laikā un pēc tam jāpiesaista speciālisti, vienmēr vērsieties kādā no mūsu ieteiktajiem servisa centriem vai tieši pie ražotāja.

• Uzturēšanas kārtībā, apkopes un tīrīšanas darbus, kā arī darbības traucējumu novēršanu veiciet tikai tad, kad ir izslēgta piedziņa.
• Kad labošanas un apkopes darbi ir pabeigti, nekavējoties jāuzmontē atpakal visas aizsargierīces un drošības ierīces.

Parastie uzturēšanas kārtībā darbi

Parastos uzturēšanas kārtībā darbus var veikt arī ne-sagatavots personāls, un šie darbi ir aprakstīti iepriek-šējos punktos un šajā nodalā.

• legremdējamais zāgis nav jāello, jo tas vienmēr zāgē sausas virsmas; visi kustīgie ierīces mehānismi ir pašellojoši.
• Veicot uzturēšanas kārtībā darbus, ja ir iespējams, vienmēr jālieto individuālie aizsardzības līdzekļi (aizsargbrilles un cimdi).
• Regulāri novāciet zāgskaidas, notīrot zāgējuma zo-nu un balsta virsmas.

Mēs iesakām izmantot nosūkšanas ierīci vai otu.

levērībai! Neizmantojiet saspiesto gaisu!

Laiku pa laikam pārbaudiet zāga plātni: ja zāgēšanas laikā rodas problēmas, tad uzticiet speciālistam uzasi-nāt zāga plātni vai atkarībā no stāvokļa nomainīt.

Servisa centrs

Ja ārkārtēju uzturēšanas kārtībā darbu vai labošanas darbu veikšanai garantijas termiņa laikā un pēc tam jā-piesaista speciālisti, vienmēr vērsieties kādā no mūsu ieteiktajiem servisa centriem vai tieši rūpnīcā, ja jūsu tuvumā nav šāda servisa centra.

Servisa informācija

Jäievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detaļas*: ogles sukas, zāga plātne

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus varat saņemt mūsu ap-kopes centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

15. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C.

Glabājiet elektroinstrumentu originālajā iepakojumā. Nosedziet elektroinstrumentu, lai to aizsargātu pret pu- tekliem vai mitrumu.

Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.

16. Utilizēšana un atkārtota izmanto- šana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasī- bām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

• Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.
• Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.
• Citas ražotāja un izplatītāja papildu pienemšanas atpakal' prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

17. Traucējumu novēršana

Traucējums lespējamais cēlonis Novēršana
Motors nedarbojas Bojāts motors	vads vai spraudnis,sadeguši drošinātāji	Uzticiet ierīci pārbaudīt speciālistam.Nekad nelabojiet motoru paši. Bīstami!Pārbaudiet vai, ja nepieciešams, nomainietdrošinātājus
Motors iedarbinās lēni unnesasniedz darba ātrumu.	Spriegums pārāk zems, bojāti tinu-mi, sadedzis kondensators	Uzticiet spriegumu pārbaudīt elektrotīklu darbiniekam. Uzticiet motoru pārbaudīt speciālistam. Uzticiet kondensatoru nomainīt speciālistam
Motors ir pārāk skaļš Bojāti tinumi, bojāts motors Uzticiet motoru pārbaudīt speciālistam
Motors nesasniedz pilnu jaudu.	Pārslogotas strāvas kēdes elektro-tīkla sistēmā (lampas, citi motori u.c.)	Nelietojiet citas ierīces vai motorus tajā pašā strāvas kēdē
Motors viegli pārkarst. Motora	pārslodze, motora nepietie-kama dzesēšana	Novērsiet motora pārslodzi zāgējot, notīriet putekļus no motora, lai būtu nodrošināta motora optimāla dzesēšana
Samazināta zāgēšanas jauda zāgējot	Pārāk maza zāgripa (pārāk bieži asināta)	Atkārtoti noregulējiet zāga agregāta gala atbalstu
Zāgējums ir raupjš vai viļņains	Neasa zāga plātne, zobu forma nav piemērota materiāla biezumam	Uzasiniet zāgripu vai uzstādiet piemērotu zāgripu
Detaļa izplīst vai sašķeļas Pārāk liels zāgēšanas spiediens vai zāgripa nav piemērota darbam		Uzstādiet piemērotu zāgripu

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
