Produkto tipas	Nardymo pjūklas
Prekės ženklas	Scheppach
Modelis	PL75
Galia	1600 W
Nominali įtampa	230-240 V ~ 50 Hz
Pjūklo disko skersmuo	210 mm
Dantų skaičius	36
Disko storis	1,6 mm
Tuščiosios eigos greitis	4500 aps./min.
Pjovimo gylis 90° kampu	75 mm
Pjovimo gylis 45° kampu	55 mm
Nuolydžio kampas	0° - 45°
Dulkių siurblio jungtis	Vid. skersmuo 35 mm / Išor. skersmuo 38 mm
Matmenys (Ilgis x Plotis x Aukštis)	420 x 300 x 235 mm
Svoris	6,9 kg
Apsaugos klasė	II
Garso slėgio lygis	95 dB(A)
Garso galios lygis	106 dB(A)
Vibracijos emisija	2,88 m/s² (K=1,5 m/s²)
Tinkamos medžiagos	Mediena, medienos plokštės, plastikai
Pagrindinės funkcijos	Nardymo pjovimas, kampinis pjovimas, vedimas bėgiu
Priežiūra ir valymas	Reguliariai valykite drėgna šluoste; nenaudokite tirpiklių. Tikrinkite ir galąskite arba keiskite diską.
Sauga	Judantis apsauginis dangtelis, veleno fiksavimas, skaldymo pleištas, apsauga nuo apvirtimo
Atsarginės dalys ir taisomumas	Pjūklo diskas, angliniai šepetėliai (dėvimi elementai). Remontas atliekamas įgalioto specialisto.
Garantija	Teisinė garantija; matomus trūkumus reikia pranešti per 8 dienas

Dažnai užduodami klausimai - PL75 SCHEPPACH

Kaip pakeisti Scheppach PL75 pjūklo diską?

Atjunkite prietaisą. Paspauskite nardymo atleidimo mygtuką (3), kad nuleistumėte diską. Naudokite šešiabriaunį raktą, kad atsuktumėte tvirtinimo varžtą (17) prieš laikrodžio rodyklę, laikydami nuspaustą veleno fiksatorių (14). Nuimkite išorinį flanšą (16) ir naudotą diską. Uždėkite naują diską (teisinga orientacija), uždėkite flanšą ir priveržkite varžtą. Mūvėkite pirštines, kad išvengtumėte įpjovimų.

Kaip nustatyti pjovimo gylį PL75 pjūkle?

Atsukite pjovimo gylio reguliavimo varžtą (6), esantį šone. Nustatykite norimą gylį pagal skalę (7) (nuo 0 iki 75 mm). Vėl priveržkite varžtą. Rodmenys pateikiami be kreipiamojo bėgio.

Kaip nustatyti nuolydžio kampą (įstrižas pjovimas)?

Atsukite du nuolydžio reguliavimo varžtus (8) iš abiejų pusių. Nustatykite norimą kampą (nuo 0° iki 45°) pagal skalę (9). Tvirtai priveržkite abu varžtus.

Ar galiu naudoti kreipiamąjį bėgį su Scheppach PL75?

Taip, pjūklas yra skirtas naudoti su kreipiamuoju bėgiu (pasirenkamas priedas). Įstatykite mašiną į bėgio kreiptuvus. Naudokite reguliavimo varžtą (13), kad apribotumėte laisvumą. Priveržkite bėgį spaustuvais. Guminė lūpa pirmojo naudojimo metu nupjaunama, kad būtų užtikrinta apsauga nuo skaldymo.

Kaip atlikti nardymo pjūvį?

Padėkite pjūklą ant detalės taip, kad galinis pjovimo indikatorius (A) būtų ties nardymo žyme. Įjunkite mašiną, paspauskite nardymo atleidimo mygtuką (3) ir nuleiskite diską iki nustatyto gylio. Stumkite pjūklą į priekį, kol indikatorius (C) pasieks žymėjimą. Pakelkite diską ir išjunkite pjūklą.

Kokio tipo dulkių siurbimas yra suderinamas?

Dulkių siurblio mova (12) turi vidinį 35 mm ir išorinį 38 mm skersmenį. Prijunkite tinkamą dulkių siurblio žarną (pavyzdžiui, dirbtuvės dulkių siurblio), kad pjovimo metu pašalintumėte dulkes.

Kokios yra pagrindinės saugos instrukcijos?

Visada dėvėkite apsauginius akinius, klausos apsaugą ir dulkių kaukę. Laikykite pjūklą abiem rankomis. Niekada nelieskite besisukančio disko. Naudokite skaldymo pleištą (išskyrus nardymo pjūvį) ir apsaugą nuo apvirtimo su bėgiu. Prieš kiekvieną naudojimą patikrinkite apsauginį dangtelį.

Kaip prižiūrėti PL75 pjūklą?

Po kiekvieno naudojimo valykite prietaisą drėgna šluoste ir šiek tiek juodo muilo. Nenaudokite tirpiklių. Reguliariai tikrinkite diską: jei jis atšipes, pagaląskite arba pakeiskite. Angliniai šepetėliai yra dėvimi elementai. Pjūklas nereikalauja tepimo.

Ką daryti, jei pjūklas neužsiveda?

Patikrinkite, ar kištukas yra tinkamai įjungtas ir ar neišdegė saugiklis. Jei variklis, laidas ar jungtis yra sugedę, leiskite prietaisą patikrinti specialistui. Niekada netaisykite variklio patys.

Kokie priedai yra prieinami PL75?

Priedai apima kreipiamąjį bėgį, apsaugą nuo apvirtimo (pridedama), apsaugą nuo skaldymo (pridedama) ir atsarginius diskus. Naudokite tik 210 mm skersmens, 30 mm angos diskus, atitinkančius EN 847-1 standartą.

NAUDOJIMO INSTRUKCIJA PL75 SCHEPPACH

Simbolių ant įrenginio aiškinimas

	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Naudokite klausos apsaugą!
	Užsidėkite apsauginius akinius.
	Susidarius dulkių, naudokite kvėpavimo apsaugą!
	Il apsaugos klasė
	Gaminys atitinka galiojančias Serbijos gaires.
	Gaminys atitinka galiojančias Europos direktyvas.

Turinys:

Puslapis:

1. Ivadas.... 197
2. Irenginio aprašymas (1a-10 pav.).... 197
3. Komplektacija 197
4. Naudojimas pagal paskirtį 197
5. Saugos nurodymai....198
6. Techniniai duomenys 202
7. Išpakavimas....203
8. Naudojimo sritis 203
9. Eksploatacijos pradžia....203
10. Nustatymai....203
11. Darbo principas 204
12. Elektros prijungimas 205
13. Valymas 205
14. Techninė priežiūra 205
15. Laikymas....206
16. Utilizavimas ir pakartotinis atgavimas 206
17. Sutrikimų šalinimas....207
18. Atitikties deklaracija....346

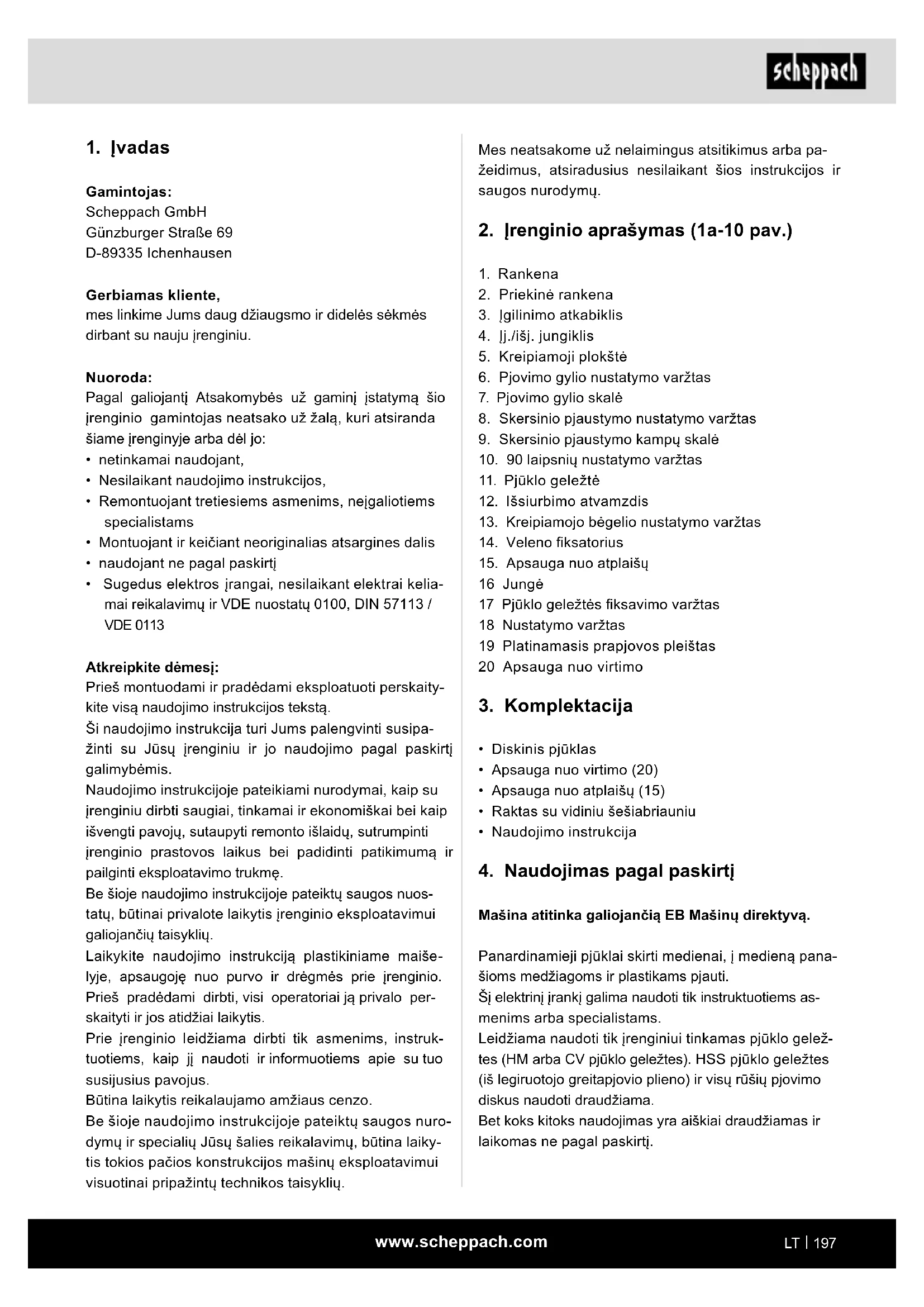

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nuoroda:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
• Nesilaikant naudojimo instrukcijos,
• Remontuojant tretiesiems asmenims, neigaliotiems specialistams
  • Montuojant ir keičiant neoriginalias atsargines dalis
  • naudojant ne pagal paskirtj
• Sugedus elektros jrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE 0113

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti perskaity-kite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipa-žinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti jrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie įrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis.

Prie jrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jj naudoti ir informuotiems apie su tuo susijusius pavojus.

Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (1a-10 pav.)

1. Rankena
2. Priekinė rankena
3. lgilinimo atkabiklis
4. lj./išj. jungiklis
5. Kreipiamoji plokště
6. Pjovimo gylio nustatymo varžtas
7. Pjovimo gylio skalė
8. Skersinio pjaustymo nustatymo varžtas
9. Skersinio pjaustymo kampų skalė
10. 90 laipsnių nustatymo varžtas
11. Pjūklo geležtė
12. Išsiurbimo atvamzdis
13. Kreipiamojo bėgelio nustatymo varžtas
14. Veleno fiksatorius
15. Apsauga nuo atplaišų
    16 Jungè
    17 Pjūklo geležtės fiksavimo varžtas
    18 Nustatymo varžtas
    19 Platinamasis prapjovos pleištas
    20 Apsauga nuo virtimo

3. Komplektacija

• Diskinis pjūklas
  • Apsauga nuo virtimo (20)
• Apsauga nuo atplaišų (15)
  • Raktas su vidiniu šešiabriauniu
  • Naudojimo instrukcija

4. Naudojimas pagal paskirti

Mašina atitinka galiojančia EB Mašinų direktyvą.

Panardinamieji pjūklai skirti medienai, į medieną panašioms medžiagoms ir plastikams pjauti.

Ši elektrini įrankį galima naudoti tik instruktuotiems asmenims arba specialistams.

Leidžiama naudoti tik jrenginiui tinkamas pjūklo geležtes (HM arba CV pjūklo geležtes). HSS pjūklo geležtes (iš legiruotojo greitapjovio plieno) ir visų rūšių pjovimo diskus naudoti draudžiama.

Bet koks kitoks naudojimas yra aiškiai draudžiamas ir laikomas ne pagal paskirtį.

Gamintojas arba pardavėjas neatsako už sužalojimus, nuostolius arba žalą, patirtus naudojant ne pagal pa-skirtį arba klaidingai.

Galimi naudojimo ne pagal paskirtį arba klaidingo naudojimo pavyzdžiai:

• panardinamojo pjūklo naudojimas kitiems, o ne nu-matytiesiems tikslams;
• saugos nuorodu nesilaikymas, techninės priežiūros darbų bei šioje naudojimo instrukcijoje pateiktų montavimo, eksploatavimo, techninės priežiūros ir valymo nurodymų nesilaikymas;
• panardinamojo pjūklo naudojimui galiojančių ir (arba) bendrai galiojančių nelaimingų atsitikimų prevencijos, darbo medicinos arba su saugumo technika susijusių taisyklių nesilaikymas;
• priedų ir atsarginių dalių, kurie nėra skirti panardina-majam pjūklui, naudojimas;
  • panardinamojo pjūklo modifikacijos;
• panardinamojo pjūklo remontas, kurj atlieka ne ga-mintojas arba ne specialistas;
• panardinamojo pjūklo naudojimas komerciniais, amatų arba pramoniniais tikslais;
• panardinamojo pjūklo valdymas ir techninė priežiūra, kuriuos atlieka asmenys, kurie nėra susipažinę su panardinamojo pjūklo naudojimu ir (arba) su tuo susijusiais pavojais;

Naudojimo pagal paskirtį dalis taip pat yra saugos nurodymų, montavimo instrukcijos ir naudojimo instrukcijoje pateiktų eksploatavimo nurodymų laikymasis.

Asmenys, kurie mašiną valdo ir atlieka jos techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.

Be to, būtina tiksliai laikytis galiojančių nelaimingų atsitikimų prevencijos taisyklių.

Taip pat reikia laikytis kitų bendrujų taisyklių iš darbo medicinos ir augumo technikos sričių.

Atlikus jrenginio modifikacijas, už su tuo susijusią žalą gamintojas neatsako.

Nors ir naudojant pagal paskirti, galimi tam tikri liekamosios rizikos veiksniai. Dėl įrenginio konstrukcijos ir struktūros galimi tokie punktai:

• pjūklo geležtės palietimas neuždengtose srityse;
• rankų jkišimas i judančią pjūklo geležtę (isipjovimas);
• ruošinių ir ruošinių dalių atatranka netinkamai naudojant;
• pjūklo geležtės lūžimas;

• pažeistų pjūklo geležtės kietmetalio dalių išsviedimas;

• klausos sutrikdymas nenaudojant reikalingos klau- sos apsaugos;

• akių pažeidimai nenaudojant reikalingų apsauginių akinių;
• sveikatos sutrikdymas nenaudojant reikalingo respiratoriaus.
• sveikatai kenksminga medžio dulkių emisija naudojant uždarose patalpose.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas nau-dojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Saugos nurodymai

Bendrieji saugos nurodymai dėl elektrinių įrankių

⚠ JSPĖJIMAS: perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, ilustracijas ir techninius duomenis. Netinkamai laikantis saugos nuorodu ir nurodymu, galima patirti elektros smūgį, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

Išsaugokite visus saugos nurodymus ir instrukci- jas ateičiai.

Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) arba akumuliatoriniais elektriniais įrankiais (be tinklo laido).

1. Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšvies- ta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų.
b) Nedirbkite su elektriniu jrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai jrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.
c) Naudodami elektrini įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nukreipus dėmesį, elektrinis įrankis gali tapti nevaldomas.

2. Elektros irangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemodifikuokite. Nenaudokite adapterinių kištukų kartu su įžemintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištuki-niams lizdams, mažėja elektros šoko pavojus.

b) Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklémis ir šaldytuvais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.

c) Saugokite elektrinius jrankius nuo lietaus arba drègmès. Patekus i elektrini jranki vandens, didė- ja elektros smūgio pavojus.

d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungiamajį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamuju laidų kyla didesnis elektros smūgio pavojus.

e) Kai su elektriniu įrankiu dirbate lauke, naudo-kite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilginamajj laidą, sumažėja elektros smūgio rizika.

f) Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklį. Naudojant apsauginį nuotėkio srovės jungiklį, mažėja elektros smūgio pavojus.

3. Asmenų sauga

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti.

b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Naudojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklausomai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.

c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate jjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų.

d) Prieš jjungdami elektrinį įrankį, pašalinkite nu- statymo įrankius arba atsuktuvą. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti.

e) Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

f) Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.

g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, gali-ma sumažinti dulkių keliamus pavojus.

h) Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galio-jančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

4. Elektrinio jrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio jrankio. Savo darbui naudokite tam skirtą elektrinį jrankį. Su tinkamu elektriniu jrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.

b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jį reikia su-taisyti.

c) Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.

d) Laikykite nenaudoamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomą įrankį. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų nei-giamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitiki-mų įvyksta dėl blogai techniškai prižiūrimų elek-trinių įrankių.

f) Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.

g) Elektrinį įrankį, įstatomų įrankių priedus ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius ki- tiems, o ne numatytiems tikslams, galimos pavojingos situacijos.

h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

5. Servisas

a) Elektrinio prietaiso remonta patikëkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio jrankio saugą.

Saugos nurodymai dėl visų pjūklų

a) △ PAVOJUS: nekiškite savo rankų į pjovimo sritį ir prie pjūklo geležtės. Kita ranka laikykite papildomą rankeną arba variklio korpusą. Jei diskinį pjūklą laikote abiem rankomis, pjūklo geležtė jų nesužalos.

b) Nekiškite rankų po ruošiniu. Apsauginis gaubtas po ruošiniu negali apsaugoti nuo pjūklo geležtės.

c) Pritaikykite pjovimo gylj prie ruošinio storio. Po ruošiniu turėtų būti matoma mažiau nei per visą dainties aukštį.

d) Ruošinio, kurj reikia pjauti, niekada nelaikyki-te rankoje arba virš kojos. Užfiksuokite ruošinj prie stabilaus laikiklio. Svarbu ruošinj gerai pritvirtinti, kad būtų sumažintas sąlyčio su kūnu, pjūklo geležtės prispaudimo arba kontrolės praradimo pavojus.

e) Kai atliekate darbus, kurių metu naudojamas įstatomas įrankis gali pataikyti į paslėptus elektros laidus arba į savo tinklo kabelį, elektrinį įrankį lieskite izoliuotuose suėmimo paviršiuose. Prisilietus prie įtampingojo laido, net ir metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir gali įvykti elektros smūgis.

f) Pjaudami išilgai, visada naudokite atramą arba tiesią briaunų kreipiamają. Taip pagerinamas pjovimo tikslumas ir sumažėja tikimybė, kad pjūklo geležtė įstrigs.

g) Visada naudokite tinkamo dydžio pjūklo geležtes su tinkama tvirtinimo kiauryme (pvz., žvaigždės formos arba apvalia). Pjūklo geležtės, kurios netinka sumontuotoms pjūklo dalims, veikia netolygiai ir taip netenkama kontrolės.

h) Niekada nenaudokite pažeistų arba netinkamų pjūklo geležtės įtempimo poveržlių arba varžtų. Pjūklo geležtės įtempimo jungės ir varžtai buvo sukonstruoti specialiai Jūsų pjūklui, optimaliai galiai ir eksploatavimo saugai.

i) Naudokite tik tinkamas asmenines apsaugines priemones: klausos apsaugą, apsauginius akinius, kaukę nuo dulkių, kai atliekate dulkes sukeliančius darbus, ir apsaugines pirštines, kai keičiate įrankius.

Kiti saugos nurodymai dėl visų pjūklų

Atatrankos priežastys ir būdai jos išvengti naudotojui:

• Atatürkaya yra staigi stringančios arba netinkamai išlygiuotos pjūklo geležtės reakcija, todėl nevaldo-mas pjūklas pasikelia ir iš ruošinio juda operatoriaus kryptimi;
• jei pjūklo geležtė įstringa užsidarančiame pjovimo tarpe, ji užsiblokuoja ir dėl variklio jėgos įrenginys atšoka operatoriaus kryptimi;
• jei pjūklo geležtė persisuka pjūklo pjūvyje arba netinkamai išlygiuojama, galinės pjūklo geležtės srities dantys įstringa ruošinio paviršiuje, todėl pjūklo geležtė išlenda iš pjovimo tarpo ir pjūklas atšoka operatoriaus kryptimi.

Atatranka yra netinkamo arba klaidingo pjūklo valdymo pasekmė. Jos galima išvengti tinkamomis atsargumo priemonėmis, kaip aprašyta toliau.

a) Tvirtai laikykite pjūklą abiem rankomis ir nu- statykite rankas i tokią padėtį, kurioje galite sulaikyti atatrankos jėgas. Visada būkite pjū- klo geležtės šone, niekada nenustatykite pjū- klo geležtės i vieną liniją su savo kūnu. Esant atatrankai, diskinis pjūklas gali atšokti, tačiau operatorius tinkamomis priemonėmis atatrankos jėgas gali suvaldyti.

b) jei pjūklo geležtė įstrigusi arba nutraukiate darba, atleiskite jjungimo / išjungimo jungiklį ir laikykite pjūklą ramiai ruošinyje, kol pjūklo geležtė visiškai sustos. Nemėginkite pjūklo pašalinti iš ruošinio arba traukti atgal, kol pjūklo geležtė juda, kitaip galima atatranka. Nustatykite pjūklo geležtės įstrigimo priežastį ir ją pašalinkite.

c) Jei pjūklą, kuriame yra ruošinys, vėl norite paleisti, išcentruokite pjūklo geležte pjovimo tarpe ir patikrinkite, ar pjūklo dantys nejstrigo pjūkle. Jei pjūklo geležte stringa, jei pjūklas bus paleistas iš naujo, ji gali išljsti iš ruošinio arba sukelti atatranką.

d) Atremkite dideles plokštes, kad sumažintumėte atatrankos riziką dėl stringančios pjūklo geležtės. Didelės plokštės dėl savosios masės gali įlinkti. Plokštes reikia abiejose pusėse atremti: tiek šalia pjovimo tarpo, tiek ir prie krašto.
e) Nenaudokite atšipusių arba pažeistų pjūklo geležčių. Dėl mažo pjovimo tarpo pjūklo geležtės su atšipusiais arba netinkamai išlygiuotais danti-mis sukelia didelę trintį, pjūklo geležtės strigimą ir atatranką.
f) Prieš pjaudami užfiksuokite pjovimo gylio ir pjovimo kampo nuostatas. Jei pjaudami pakeisite nustatymus, pjūklo geležte gali jstrigti ir sukelti atatranką.
g) Atlikdami „igilinimo pjūvius“ sienose arba kitose nematomose srityse, būkite ypač at-sargūs. lgilinama pjūklo geležtė pjaunant gali užsiblokuoti paslėptuose objektuose ir sukelti ata-tranka.

Saugos nurodymai įgilinimo pjūklams

a) Prieš kiekvieną naudojimą patikrinkite, ar apsauginis gaubtas nepriekaištingai užsidaro. Nenaudokite pjūklo, jei apsauginis pjūklas negali laisvai judėti ir ne iš karto užsidaro. Niekada neužfiksuokite arba nepririškite apsauginio gaubto, nes taip pjūklo geležtė liks neapsaugota. Jei pjūklas netikėtai nukristų ant žemės, apsauginis gaubtas gali būti deformuotas. Įsitikinkite, kad apsauginis gaubtas laisvai juda ir pjaunant bet kokiu kampu arba gyliu jis neliečia nei pjūklo geležtės, nei kitų dalių.
b) Patikrinkite apsauginio gaubto spyruoklių būklę ir veikimą. Prieš naudodami, jei apsauginis gaubtas ir spyruoklė neveikia nepriekaištingai, paveskite atlikti įrenginio techninę priežiūrą. Dėl pažeistų dalių, lipnių nuosėdų arba skiedrų sankaupų apsauginis gaubtas veikia su delsa.
c) Esant „jgilinimo pjūviui“, kuris atliekamas ne stačiu kampu, užfiksuokite pjūklo pagrindinę plokšte, kad ji nepersisuktų. Dėl pasislinkimo j šoną, pjūklo geležte gali įstrigti ir taip sukelti ata-tranka.
d) Nedėkite pjūklo ant darbastalio arba grindų, jei apsauginis gaubtas neuždengia pjūklo geležtės. Neapsaugota, iš inercijos veikianti pjūklo geležtė judina pjūklą priešinga pjovimui kryptimi ir pjauna viską, kas pasitaiko jos kelyje. Tuo metu atkreipkite dėmesį į pjūklo veikimo iš inercijos laiką.

Papildomi saugos nurodymai visiems pjūklams su platinamuoju prapjovos pleištu

a) Naudojamai pjūklo geležtei naudokite tinkamą platinamaji prapjovos pleišta. Platinamasis prapjovos pleištas turi būti storesnis už bendrą pagrindi-nės geležtės storį, tačiau plonesnis už jos dantų plotį.
b) Sureguliuokite platinamaji prapjovos pleišta, kaip aprašyta šioje eksploatavimo instrukcijoje. Dėl netinkamo storio, padėties ir išlygiavimo platinamasis prapjovos pleištas negali neveiksmingai apsaugoti nuo atatrankos.
c) Visada naudokite platinamaji prapjovos pleiš-tą, išskyrus įgilinimo pjūvius. Po įgilinimo pjū-vio platinamaji prapjovos pleiš-tą sumontuokite vėl. Platinamasis prapjovos pleištas trukdo atlikti įgilinimo pjūvius ir gali sukelti atatranką.
d) Kad platinamasis prapjovos pleištas būtų veiksmingas, jis turi būti pjovimo tarpe. Kai pjūviai yra trumpi, platinamasis prapjovos pleištas yra neveiksmingas, kad būtų išvengta atatrankos.
e) Nenaudokite pjūklo su deformuotu platinamuoju prapjovos pleištu. Jau dėl nedidelio sutrikimo gali sulėtėti apsauginio gaubto užsidarymas.

Papildomi saugos nurodymai

• Nenaudokite šlifavimo disku.
- Pasirūpinkite, kad platinamasis prapjovos pleištas būtų nustatytas taip, kad jo atstumas iki pjūklo geležtės krumpliuotojo žiedo nebūtų didesnis nei 5 mm, o dantų vainikas neišsikištu daugiau nei 3 mm virš platinamojo prapjovos pleišto apatinės briaunos.
- Užtikrinkite, kad būtų tinkamai naudojamas dulkių surinkimo jtaisas, kaip nurodyta šioje instrukcijoje.
- Užsidėkite apsauginę kaukę nuo dulkių. Visada naudokite klausos apsaugą.
- Naudokite tik šioje instrukcijoje rekomenduojamas pjūklo geležtes.
- Keiskite pjūklo geležtes, kaip nurodyta šioje instrukcijoje.
- Jei šio jrenginio prijungimo prie tinklo laidas pažeis-tas, jj privalo pakeisti gamintojas, jo klientų aptar-navimo tarnyba arba panašią kvalifikaciją turintis asmuo, kad būtų išvengta pavojų.
- Naudokite tik rekomenduojamas pjūklo geležtes, kurios atitinka EN 847-1.
- Naudokite tik originalias gamintojo pjūklų geležtes su žyma ∅ 210 x 30 mm
- Nenaudokite pjūklo geležčių, kurios neatitinka šioje naudojimo instrukcijoje nurodytų techninių duomenų. Nestabdykite pjūklo geležčių spausdami korpusa iš šono.

• Atkreipkite dėmesį į tai, kad pjūklo geležtė būtų tvirtai sumontuota ir suktųsi teisinga kryptimi.
• Kai atliekate darbus, kurių metu naudojamas įrankis gali pataikyti į paslėptus elektros laidus arba į savo tinklo kabelį, įrenginį lieskite izoliuotuose paviršiuose. Prisilietus prie įtampingojo laido, net ir metalinėse įrenginio dalyse gali atsirasti įtampa ir gali įvykti elektros smūgis.
  • Maksimalus pjovimo gylis yra 75 mm.

Liekamosios rizikos

Mašina pagaminta pagal technikos lygj ir pripažin-tas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
• Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nuorodu ir bus naudojama pagal pa-skirtį bei bus laikomasi visos naudojimo instrukcijos.
• Neapkraukite jrenginio be reikalo: jei pjaunant bus per stipriai spaudžiama, bus greitai pažeista pjūklo geležtė, todėl sumažės mašinos galia apdirbant ir pjovimo tikslumas.
• Stenkitės nepaleisti įrenginio atsitiktinai: kištuką kišdami į kištukinį lizdą, nepaspauskite paleidimo mygtuko.
• Naudokite įrankį, kuris rekomenduojamas šiame žinyne. Taip Jūsų įgilinamas pjūklas pasieks optimalią galią.
• Kai mašina eksploatuojama, rankos niekada negali patekti į apdirbimo zoną. Prieš atlikdami kokias nors operacijas, atleiskite rankenos mygtuką ir iš-junkite mašiną.

Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavoju, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

6. Techniniai duomenys

Konstrukciniai matmenys,
420×300>

Imamoji galia (W)	1600
Vardinė įtampa (V/Hz)	230–240 V~ / 50 Hz
skaičius	Pjūklo geležtės ∅ / dantų210 mm / 36
Pjūklo geležtės storis (mm)	1,6
Tuščiosios eigos sūkių skai-čius n_o (min. ^-1 )	4500
Skersinio pjaustymo kampas	0^ – 45^
Pjovimo gylis 90° (mm)	75
Pjovimo gylis 45° (mm)	55
Svoris (kg)	6,9
Įsiurbimo jungtis (mm)	ø (vidinis) 35 /ø (išorinis) 38
Platinamojo prapjovos pleiš-to storis (mm)	2
Apsaugos klasė	II

Pasiliekame teisę atlikti techninius pakeitimus!

Informacija apie triukšmą / vibracija ⚠️ ISPĖJIMAS!

Dirbant be klausos apsaugos ir apsauginių drabužių, gali būti sutrikdyta sveikata.

- Dirbdami naudokite klausos apsaugą ir vilkėkite tinkamus apsauginius drabužius.

Išmatuota pagal EN 62841-2-5 ir EN 62841-1. Triukšmas darbo vietoje gali viršyti 85 dB. Tokiu atveju naudotojui reikalingos apsaugos priemonės (naudokite klausos apsaugą).

Garso galios lygis L_WA	106 dB
Garso slégio lygis L_pA	95 dB
Neapibréžtis K_wa/pA	3 dB

Pirmiau nurodytos vertės yra triukšmo emisijos vertės, todėl tuo pačiu nėra saugios vertės darbo vietoje. Emisijos ir imisijos lygių tarpusavio ryšys neleidžia patikimai daryti išvados, ar atsargumo priemonių reikia, ar ne.

Veiksniai, kurie gali veikti atitinkamą darbo vietoje esantį imisijos lygį, apima darbo patalpos ir aplinkos specifikaciją, poveikio trukmę, kitus triukšmo šaltinius ir pan.

Esant patikimoms vertėms darbo vietoje, taip pat atsižvelkite į galimus nuokrypius nacionalinėse taisyklėse. Tačiau pirmiau nurodyta informacija leidžia naudotojui geriau įvertinti pavojus ir riziką.

Bendrosios vibraciju spinduliuotės vertė a _h (trijų krypčių vektorių suma) ir neapibrėžtis K nustatytos pagal EN 62841-2-5 & EN 62841-1:

Vibraciju spinduliuotės emisijos vertė (3 ašių)

Tipinė svertinė vibracija ah	2,88 m/s2
Neapibrėžtis, K 1,5 m/s	2

7. Išpakavimas

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamacijų atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pri-pažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami pagal naudojimo instrukciją susipažinkite su jrenginiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių da lių jsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei jrenginio tipą ir pagaminimo metus.

⚠️ ISPĖJIMAS!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo-jus praryti ir uždusti!

8. Naudojimo sritis

Numatytos naudojimo galimybės

Irenginys pjauna:

- vietinės ir egzotinės kilmės kietą bei minkštą medieną, ilgai ir skersai rievėtu paviršiumi, jei tinkamai įstatytos atitinkamos dalys (speciali pjūklo geležtė ir gnybtai).

Nenumatytos naudojimo galimybės

Irenginys netinka:

- metalinėms medžiagoms, plienui ir ketui bei visoms kitoms nenurodytoms medžiagų rūšims, visų pirma, maisto produktams.

9. Eksploatacijos pradžia

Prieš eksploatacijos pradžią būtinai atsižvelkite j nau- dojimo instrukcijoje pateiktus saugos nurodymus.

Prijungimas prie elektros srovės tinklo

Patikrinkite, ar tinklo jrenginys, prie kurio prijungiate mašiną, jžemintas pagal galiojančius standartus ir ar kištukinis lizdas yra geros būklės.

Norėtume priminti, kad prieš tinklo įrenginį turi būti pri-jungtas magnetoterminis apsauginis įtaisas, kuris visas linijas apsaugotų nuo trumpųjų jungimų ir perkrovų.

Dėl toliau išvardytų elektrinių mašinos savybių šis apsauginis įtaisas gali būti nurodytas ant variklio.

10. Nustatymai

⚠ Démesio!

Prieš pradėdami eksploatuoti, gaminį būtinai iki galo sumontuokite!

Dèmesio: prieš atlikdami toliau nurodytus nustatymo darbus, išjunkite mašiną ir ištraukite tinklo kištuką.

10.1 Pjovimo gylio nustatymas (2 pav.)

1. Pjovimo gylj galima nustatyti nuo 0 iki 75 mm.
2. Atlaisvinkite pjovimo gylio nustatymo varžtą (6) ir, naudodami skalę (7), nustatykite pageidaujamą gylj ir vėl priveržkite varžtą.
3. Skalès duomenys rodo pjovimo gylj be bègelio.

10.2 Skersinio pjaustymo nustatymas (3 pav.)

Skersinio pjaustymo kampa galima nustatyti nuo 0° iki 45°.

1. Atlaisvinkite skersinio pjaustymo nustatymo varž-tą (8) abiejose pusėse, nustatykite pageidaujamą kampa skalėje (9) ir vėl priveržkite abu varžtus.

10.3 Pjūklo geležtės keitimas (4, 5, 6 pav.)

Dėmesio: prieš keisdami pjūklo geležte, išjunkite mašiną ir ištraukite tinklo kištuka.

1. Paspauskite įgilinimo atkabiklj (3), paspauskite pjūklo geležte iki pjūklo geležtes keitimo nuostatos ir užmaukite raktą su vidiniu šešiabriauniu ant pjūklo geležtes fiksavimo varžto (17).

2. Paspauskite veleno fiksatorių (14) ir sukite pjūklo geležtę (11), kol ji užsifiksuos.

3. Laikykite veleno fiksatorių (14) paspaudę ir atsukite pjūklo geležtės fiksavimo varžtą (17) prieš laikrodžio rodyklę. Tuo metu laikykite pjūklo geležtę pjūklo geležtės keitimo padėtyje.

4. Pašalinkite išorinę jungę (16) ir pjūklo geležte (11). (Dėmesio: pavojus susižaloti! Mūvėkite pirštines)
5. Vèl užděkite naują geležte ir junge (16).
6. Isukite pjūklo geležtės fiksavimo varžta (17) ir ji priveržkite, tuo metu veleno fiksatorių vėl laikykite paspaude.
7. Nustatykite pjūklą i pradinę padėtį.

10.4 Prapjovos platinamojo pleišto nustatymas (7 pav.)

1. Pakeitę pjūklo geležte arba prireikus, sureguliuokite atstumą tarp pjūklo geležtės (11) ir prapjovos platinamojo pleišto (19).
2. Nustatykite pjūklą i padėtį, kaip ir keisdami pjūklo geležte.
3. Atlaisvinkite nustatymo varžtą (18) raktu su vidiniu šešiabriauniu ir nustatykite prapjovos platinamajį pleištą (19) 2–3 mm aukščiau nei pjūklo geležtę (11) bei vėl priveržkite nustatymo varžtą (18).

11. Darbo principas

Dèmesio: visada laikykite rankas toliau nuo pjovimo zonų ir jokiu būdu nemėginkite jų pasiekti pjaudami.

11.1 Ijungimas ir išjungimas (1 pav.)

ljungdami įgilinamą pjūklą, aktyvinkite jj./išj. jungiklį (4). Norėdami išjungti, atleiskite jj./išj. jungiklį (4).

11.2 lgilinimo pjūklo kreipimas ir laikymas (8 pav.)

1. Užfiksuokite ruošinį taip, kad pjaunant jis negalėtų išsireguliuoti.
2. Judinkite pjūklą tik i priekj.
3. Tvirtai suimkite pjūklą abiem rankomis. Tuo metu viena ranka padėta ant pagrindinės rankenos, kita – ant priekinės rankenos.
4. Naudojant kreipiamaji bėgelį, jį reikia pritvirtinti veržtuvu.
5. Atkreipkite dėmesį į tai, kad srovės kabelis nebūtų nukreiptas pjovimo kryptimi.

11.3 Pjovimas

1. Padėkite priekinę mašinos dalį ant ruošinio.
2. Ijunkite mašiną jj./išj. jungikliu (4).

3. Paspauskite įgilinimo atkabiklj (3).

4. Spauskite pjūklą žemyn, kad pasiektumėte pjo- vimo gylį.

5. Stumkite pjūklą tolygiai i priekj.
6. Baigę pjauti, išjunkite mašiną ir nustumkite pjūklą j viršų.

11.4 lgilinimo pjūviai (9 pav.)

1. Padėkite pjūklą ant ruošinio.
2. Pjovimo indikatoriaus galinę rodyklę (A) nustaty-kite ties pažyméta iqilinimo vieta.
3. Ijunkite mašiną ir spauskite pjūklą iki nustatyto pjovimo gylio žemyn. Esant pilnutiniam pjovimo gyliui, pjovimo indikatorius (B) rodo pjūklo geležtės viduri.
4. Stumkite pjūklą i priekį, kol pjovimo indikatorius (C) pasieks pažymėta taška.
5. Baigę įgilinamą pjovimą, nustumkite pjūklo geležte j viršų ir išjunkite pjūkla.

11.5 Pjovimas su bėgeliu (specialus priedas)

1 Istatykite mašiną i bėgelio kreipiamąsias. Prireikus sumažinkite kreipimo tarpą nustatymo varžtu (13). Jei kyla pavojus, kad nustatymo varžtai atsilaisvins savaime, juos galima sureguliuoti komplektacijoje esančiu raktu su vidiniu šešiabriauniu.

2 ljunkite mašiną jj./išj. jungikliu (4).
3 Paspauskite įgilinimo atkabiklj (3).
4 Spauskite pjūklą žemyn, kad pasiektumėte pjovimo gylj. Pirmą kartą naudojant, guminė briauna nupjaunama ir taip užtikrinama apsauga nuo atplaišų iki pat pjūklo geležtės.

5 Stumkite pjūklą tolygiai i priekj.

6 Baigę pjauti, išjunkite mašiną ir pakelkite pjūklą j viršų.

11.6 Virtimo apsauga (10 pav.)

Pjaudami su bėgeliu, naudokite komplektacijoje esančią apsaugą nuo virtimo (20). Taip mašina įstrižoje padėtyje nenuvirs į šoną.

Taip galima išvengti kūno sužalojimų arba mašinos pažeidimų.

11.7 Pjovimas su išsiurbimo įtaisu

1. Prijunkite išsiurbimo žarną prie išsiurbimo atvamzdžio – ∅ 38 mm (12).

11.8 Apsauga nuo atplaišų (1b pav.)

Esant 0° pjūviams, apsauga nuo atplaišų (15) pagerina nupjautos ruošinio dalies pjovimo briaunos kokybę viršuje esančioje pusėje.

1. Uždėkite mašiną ant ruošinio arba kreipiamojo bėgelio.

2. Spauskite apsaugą nuo atplaišų (15) žemyn, kol ji priglus prie ruošinio, ir prisukite pasukamaja rankenėle.

3. Ipjaukite apsaugą nuo atplaišų (15). Pirmą kartą naudojant apsaugą nuo atplaišų (15), jį nupjaunama, kad būty užtikrintas tikslus atraminis paviršius.

12. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas.

Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Svarbios nuorodos

Esant variklio perkrovai, jis išsijungia savaime. Jam atvėsus (trukmė skirtinga), variklj galima jungti vėl

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izoliacija. Priežastys yra:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba duru plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus priiungimo laida:
• jpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo:
• itrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dėmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas.

Naudokite prijungimo laidus, pažymétus H 05 VV-F. Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis

• Tinklo itampa turi būti 230–240 V.
- Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1.5 kvadratinio milimetro.

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Prijungimo būdas Y

Jeigu reikia pakeisti prijungimo prie tinklo laidą, tuo-met tai privalo atlikti gamintojas arba jo atstovas, kad nekiltų pavjoaus saugai.

Kilus klausimų, nurodykite tokius duomenis:

• Variklio gamintojas
• variklio srovės rūšj;
- duomenis iš irenginio specifikaciju lentelės.

13. Valymas

- Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėqtuoju oru.

- Rekomenduojame irenginj išvalyti iš karto po kiekvieno naudojimo.

- Reguliariai valykite jrenginj drėgna šluoste ir šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines prietaiso dalis. Atkreipkite dėmesį į tai, kad į jrenginio vidų nepa- tektų vandens. Patekus į elektrinį jrenginį vandens, didėja elektros smūgio pavojus.

14. Techninė priežiūra

Jei garantiniu laikotarpiu arba jam pasibaigus kvalifikuotam personalui reikia pavesti atlikti nejprastus einamosios priežiūros arba remonto darbus, visada kreipkitės i mūsų rekomenduojamą techninės priežiūros tarnybą arba tiesiogiai i gamintoja.

• Remonto, techninės priežiūros ir valymo bei veikimo sutrikimų šalinimo darbus iš esmės atlikite tik išjunge pavara.
• Baigę remonto ir techninės priežiūros darbus, vėl iš karto sumontuokite visus apsauginius ir saugos įtaisus.

|prasti einamosios priežiūros darbai

Iprastus einamosios priežiūros darbus gali atlikti ir nemokytas personalas. Jie visi aprašyti ankstesniuose skirsniuose ir šiame skyriuje.

- lgilinamo pjūklo nereikia tepti, nes juo visada pjaunami sausi paviršiai. Visi judantys mašinos įtaisai susitepa savaime.

- Atliekant einamosios priežiūros darbus, jei jmanoma, visada reikia naudoti asmenines apsaugines priemones (apsauginius akinius ir pirštines).

- Reguliariai šalinkite skiedras, išvalydami pjovimo zona ir atraminius paviršius.

Rekomenduojame naudoti siurbimo įtaisą arba teptuką.

Dèmesio: nenaudokite suslègtojo oro!

Retkarčiais patikrinkite pjūklo geležte: jei pjaunant kyla problemų, jas privalote pavesti pašalinti specialistui arba, priklausomai nuo būklės, pakeisti.

Techninės priežiūros tarnyba

Jei garantiniu laikotarpiu arba jam pasibaigus kvalifikuotam personalui reikia pavesti atlikti nejprastus einamosios priežiūros arba remonto darbus, visada kreipkitės i mūsų rekomenduojamą techninės priežiūros tarnybą arba tiesiogiai i gamyklą, jei Jūsų zonoje nėra tokios techninės priežiūros tarnybos.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba naturaliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: angliniai šepetėliai, pjū-klo geležtė

* i komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

15. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C. Laikykite elektrinj įrankį originalioje pakuotėje.

Uždenkite elektrinį įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės.

Laikykite naudojimo instrukciją prie elektrinio įrankio.

16. Utilizavimas ir pakartotinis atgavi-mas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplinką.

Nuorodos del Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

- Panaudotas baterijas arba akumuliatorius, kurie nėra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.

- Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos gražinti po naudojimo.

- Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!

- Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

- Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

- viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),

- elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.

- Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigydami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.

- Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

17. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti?
Variklis neveikia Pažeistas variklis, kabelis arba kištukas, perdeğe saugikliai		Paveskite jrenginj patikrinti specialistui. Niekada neremontuokite variklio patys. Pavojus! Patikrinkite saugiklius, prireikus juos pakeiskite.
Variklis létai pradeda veikti ir nepasiekia darbinio greičio.	Per žema jtampa, pažeistos apvijos, perdeğes kondensatorius.	Paveskite jtampa patikrinti elektros jmonei. Paveskite variklj patikrinti specialistui. Pa-veskite kondensatorių pakeisti specialistui.
Variklis skleidžia per daug triukšmo	Pažeistos apvijos, sugedęs variklis.	Paveskite variklj patikrinti specialistui
Variklis nepasiekia visos galios	Tinklo sistemoje perkrautos srovės grandinės (lemputės, kiti varikliai ir t. t.)	Toje pačioje srovės grandinėje nenaudokite kitų jrenginių arba variklių.
Variklis šiek tiek perkaista. Variklio perkrova, nepakankamai aušinamas variklis.		Apsisaugokite nuo variklio perkrovos pjaunant, nuvalykite nuo variklio dulkes, kad būtų užtikrinta optimali variklio galia.
Sumažėjusi pjovimo galia pjaunant.	Per maža pjūklo geležtė (per dažnai galąsta).	Iš naujo nustatykite pjovimo agregato galinę atramą.
Pjūvis yra šiurkštus arba banguotas.	Atšipusi pjūklo geležtė, medžiagos storiui netinkama dantų forma	Pagaląskite pjūklo geležtę arba naudokite tinkamą pjūklo geležtę.
Ruošinys pleišėja arba skilinėja.	Per didelis spaudimas pjaunant arba netinkama naudoti pjūklo geležtė.	Naudokite tinkamą pjūklo geležtę.

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
