BEDIENUNGSANLEITUNG PL75 SCHEPPACH

AusgabeNr. 5901804901_0004 Rev.Nr. 13/03/2025 Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

Elektro-TauchsägeOriginalbetriebsanleitung

Erklärung der Symbole auf dem Gerät Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Gehörschutz tragen! Tragen Sie eine Schutzbrille. Bei Staubentwicklung Atemschutz tragen! Schutzklasse II Das Produkt entspricht den geltenden serbischen Richtlinien. Das Produkt entspricht den geltenden europäischen Richtlinien.www.scheppach.com

16. Entsorgung und Wiederverwertung .................................................................. 17

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

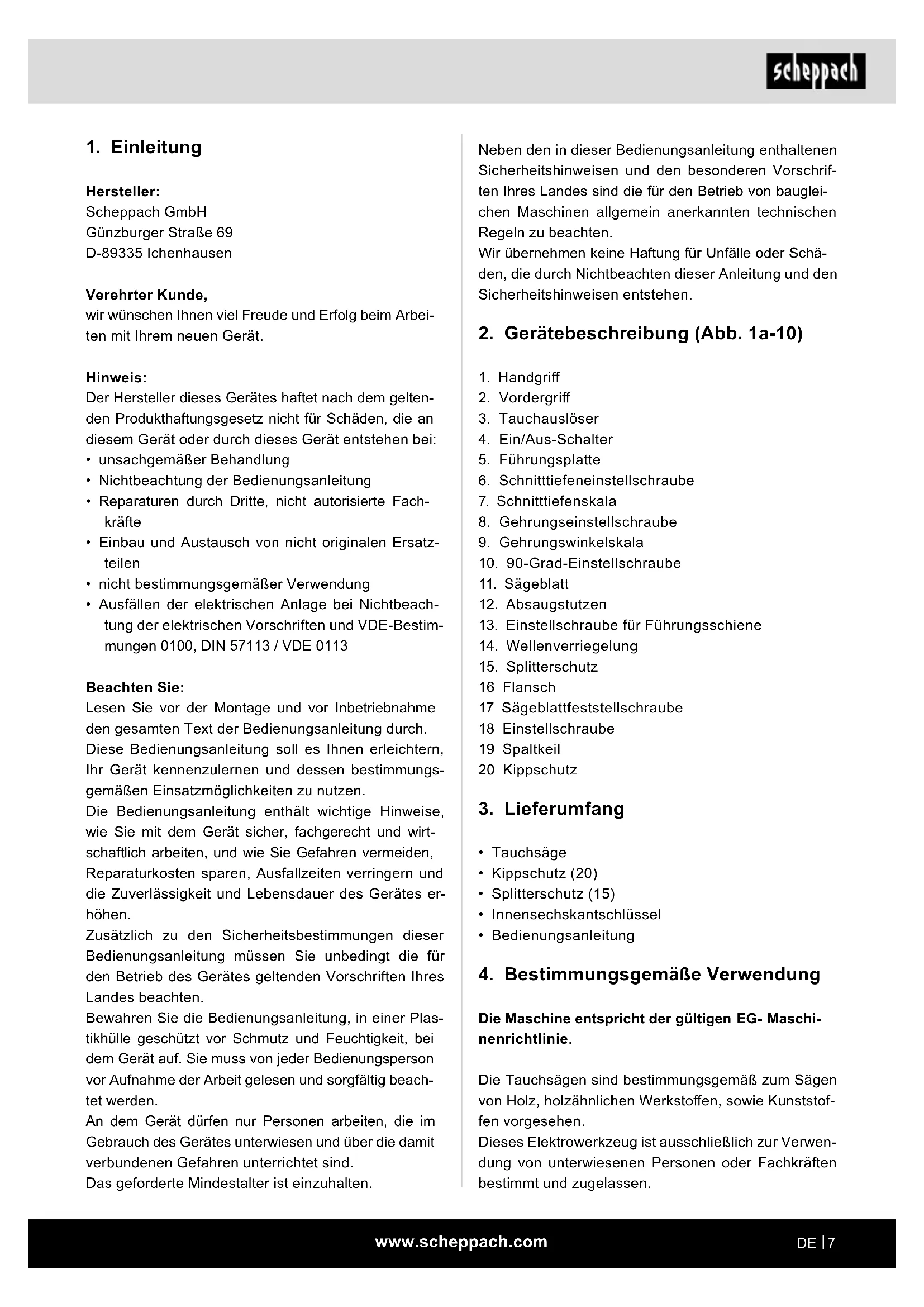

2. Gerätebeschreibung (Abb. 1a-10)

6. Schnitttiefeneinstellschraube

7. Schnitttiefenskala

8. Gehrungseinstellschraube

9. Gehrungswinkelskala

10. 90-Grad-Einstellschraube

13. Einstellschraube für Führungsschiene

14. Wellenverriegelung

16 Flansch 17 Sägeblattfeststellschraube 18 Einstellschraube 19 Spaltkeil 20 Kippschutz

• Innensechskantschlüssel

4. Bestimmungsgemäße Verwendung

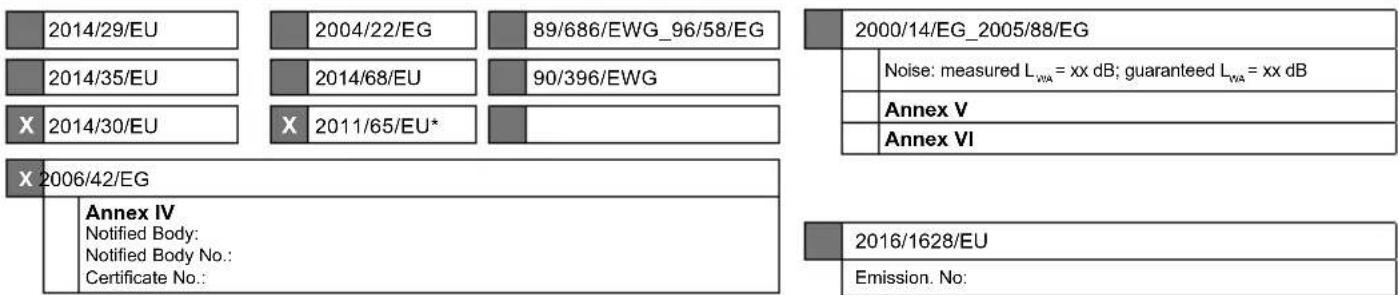

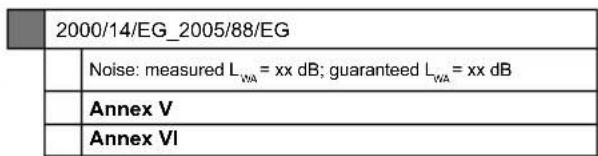

Die Maschine entspricht der gültigen EG- Maschi- nenrichtlinie. Die Tauchsägen sind bestimmungsgemäß zum Sägen von Holz, holzähnlichen Werksto󰀨en, sowie Kunststof- fen vorgesehen. Dieses Elektrowerkzeug ist ausschließlich zur Verwen- dung von unterwiesenen Personen oder Fachkräften bestimmt und zugelassen.

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanleitung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes er- höhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beach- tet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.www.scheppach.com

Trotz bestimmungsmäßiger Verwendung können be- stimmte Restrisikofaktoren nicht vollständig ausge- räumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

• Berühren des Sägeblatts in den nicht abgedeckten Bereichen;

• Hineingreifen in das laufende Sägeblatt (Schnittver- letzung);

• Rückschlag von Werkstücken und Werkstückteilen bei unsachgemäßer Handhabung;

• Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes;

• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes;

• Augenschäden bei Nichtverwendung der nötigen Schutzbrille;

• Gesundheitliche Schäden bei Nichtverwendung der nötigen Staubschutzmaske;

• Gesundheitsschädliche Emissionen von Holzstäu- ben bei Verwendung in geschlossenen Räumen. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerk- zeuge m WARNUNG: Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug ver- sehen ist. Versäumnisse bei der Einhaltung der nach- folgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begri󰀨 „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkube- triebene Elektrowerkzeuge (ohne Netzleitung). Es dürfen nur für die Maschine geeignete Sägeblätter (HM- oder CV-Sägeblätter) verwendet werden. HSS- Sägeblätter und Trennscheiben aller Art dürfen nicht verwendet werden. Alle weiteren Anwendungen sind ausdrücklich ausge- schlossen und gelten als nicht bestimmungsgemäße Verwendung. Der Hersteller oder Händler übernimmt keine Haftung für Verletzungen, Verluste oder Schäden, die durch nicht bestimmungsgemäße oder falsche Verwendung entstanden sind. Mögliche Beispiele für nicht bestimmungsgemäße oder falsche Verwendung sind:

• Verwendung der Tauchsäge für andere Zwecke, als für die sie bestimmt ist;

• Nichtbeachtung der Sicherheitshinweise und War- tungen sowie der Montage-, Betriebs-, Wartungs- und Reinigungsanweisungen, die in dieser Bedie- nungsanleitung enthalten sind;

• Nichtbeachtung etwaiger für die Verwendung der Tauchsäge spezischer und/oder allgemein gelten- der Unfallverhütungs-, arbeitsmedizinischer oder sicherheitstechnischer Vorschriften;

• Verwendung von Zubehör und Ersatzteilen, die nicht für die Tauchsäge bestimmt sind;

• Veränderungen an der Tauchsäge;

• Reparatur der Tauchsäge durch einen anderen als den Hersteller oder eine Fachkraft;

• Gewerbliche, handwerkliche oder industrielle Nut- zung der Tauchsäge;

• Bedienung oder Wartung der Tauchsäge durch Per- sonen, die mit dem Umgang mit der Tauchsäge nicht vertraut sind und/oder die damit verbundenen Ge- fahren nicht verstehen. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedie- nungsanleitung. Personen, welche die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefah- ren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungs- vorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beach- ten. Veränderungen an der Maschine schließen eine Haf- tung des Herstellers und daraus entstehende Schäden gänzlich aus.www.scheppach.com

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk- zeugs kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, ver- ringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elek- trowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug ein- geschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerk- zeugs bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und hal- ten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare kön- nen von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -au󰀨angeinrichtun- gen montiert werden können, sind diese anzu- schließen und richtig zu verwenden. Verwen- dung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheits- regeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Han- deln kann binnen Sekundenbruchteilen zu schwe- ren Verletzungen führen.

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver- wenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Un- veränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schla- ges. b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Her- den und Kühlschränken. Es besteht ein erhöh- tes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri- schen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steck- dose zu ziehen. Halten Sie die Anschlusslei- tung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder ver- wickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungslei- tungen, die auch für den Außenbereich geeig- net sind. Die Anwendung einer für den Außenbe- reich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.www.scheppach.com

a) Lassen Sie Ihr Elektrowerkzeug nur von quali- ziertem Fachpersonal und nur mit Original-Er- satzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Sicherheitshinweise für alle Sägen a) m GEFAHR: Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Säge- blatt. Halten Sie mit Ihrer zweiten Hand den Zu- satzgri󰀨 oder das Motorgehäuse. Wenn beide Hände die Kreissäge halten, kann das Sägeblatt diese nicht verletzen. b) Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unterhalb des Werkstückes nicht vor dem Sägeblatt schützen. c) Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein. d) Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Säge- blattes oder Verlust der Kontrolle zu minimieren. e) Fassen Sie das Elektrowerkzeug an den iso- lierten Gri󰀨ächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel tre󰀨en kann. Kontakt mit einer span- nungsführenden Leitung setzt auch die Metallteile des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag. f) Verwenden Sie beim Längsschneiden immer ei- nen Anschlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und verrin- gert die Möglichkeit, dass das Sägeblatt klemmt. g) Verwenden Sie immer Sägeblätter in der rich- tigen Größe und mit passender Aufnahmeboh- rung (z.B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. h) Verwenden Sie niemals beschädigte oder fal- sche Sägeblatt-Spannansche oder -Schrau- ben. Die Sägeblatt-Spannansche und - Schrau- ben wurden speziell für Ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit.

i) Tragen Sie geeignete persönliche Schutzaus-

rüstungen: Gehörschutz, Schutzbrille, Staub- maske bei stauberzeugenden Arbeiten und Schutzhandschuhe beim Werkzeugwechsel.

4. Verwendung und Behandlung des Elektro-

werkzeuges a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge- fährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vorneh- men, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk- zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pegen Sie Elektrowerkzeuge und Einsatz- werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elek- trowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerk- zeugen. f) Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Gri󰀨e und Gri󰀨ächen trocken, sauber und frei von Öl und Fett. Rutschige Grif- fe und Gri󰀨ächen erlauben keine sichere Bedie- nung und Kontrolle des Elektrowerkzeugs in un- vorhergesehenen Situationen.www.scheppach.com

d) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sä- geblatt zu vermindern. Große Platten können sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten, sowohl in Nähe des Sä- gespalts als auch an der Kante, abgestützt werden. e) Verwenden Sie keine stumpfen oder beschä- digten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Rei- bung, Klemmen des Sägeblattes und Rückschlag. f) Ziehen Sie vor dem Sägen die Schnitttiefen- und Schnittwinkeleinstellungen fest. Wenn sich während des Sägens die Einstellungen ver- ändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten. g) Seien Sie besonders vorsichtig bei „Tauch- schnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann beim Sägen in verborgene Objek- te blockieren und einen Rückschlag verursachen. Sicherheitshinweise für Tauchsägen a) Überprüfen Sie vor jeder Benutzung, ob die Schutzhaube einwandfrei schließt. Verwen- den Sie die Säge nicht, wenn die Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die Schutz- haube niemals fest; dadurch wäre das Säge- blatt ungeschützt. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die Schutzhaube verbogen werden. Stellen Sie sicher, dass die Schutzhaube sich frei bewegt und bei allen Schnittwinkeln und -tiefen weder Sägeblatt noch andere Teile berührt. b) Überprüfen Sie Zustand und Funktion der Feder für die Schutzhaube. Lassen Sie das Gerät vor dem Gebrauch warten, wenn Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufungen von Spänen lassen die Schutzhaube verzögert arbeiten. c) Sichern Sie beim „Tauchschnitt“, der nicht rechtwinklig ausgeführt wird, die Grundplatte der Säge gegen Verdrehen. Ein seitliches Ver- schieben kann zum Klemmen des Sägeblattes und damit zum Rückschlag führen. d) Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die Schutzhau- be das Sägeblatt abdeckt. Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entge- gen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit der Säge. Weitere Sicherheitshinweise für alle Sägen Ursachen und Vermeidung eines Rückschlags durch den Benutzer:

• Ein Rückschlag ist die plötzliche Reaktion eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollier- te Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt;

• wenn sich das Sägeblatt in dem sich schließenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt das Gerät in Richtung der Be- dienperson zurück;

• wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne des hinteren Sägeblattbereiches in der Oberäche des Werkstücks verhaken, wodurch das Sägeblatt aus dem Sägespalt heraus und die Säge in Richtung der Bedienperson zurückspringt. Ein Rückschlag ist die Folge eines falschen oder feh- lerhaften Gebrauchs der Säge. Er kann durch geeig- nete Vorsichtsmaßnahmen, wie nachfolgend beschrie- ben, verhindert werden. a) Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen kön- nen. Halten Sie sich immer seitlich des Säge- blattes, nie das Sägeblatt in eine Linie mit Ih- rem Körper bringen. Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson die Rückschlagkräfte beherrschen, wenn geeignete Maßnahmen getro󰀨en wurden. b) Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, lassen Sie den Ein-/Aus- schalter los und halten Sie die Säge im Werk- sto󰀨 ruhig, bis das Sägeblatt vollständig zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rück- schlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen des Sägeblattes. c) Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sä- geblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück heraus bewegen oder einen Rück- schlag verursachen, wenn die Säge erneut gestar- tet wird.www.scheppach.com

• Es ist darauf zu achten, dass das Sägeblatt fest montiert ist und in der richtigen Richtung dreht.

• Halten Sie das Gerät an den isolierten Gri󰀨ächen, wenn Sie Arbeiten ausführen, bei denen das Ein- satzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel tre󰀨en kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Die maximale Schnitttiefe beträgt 75 mm. Restrisiken Die Maschine ist nach dem Stand der Technik und den an erkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Ver- wendung nicht ordnungsgemäßer Elektro-An- schlussleitungen.

• Desweiteren können trotz aller getro󰀨ener Vorkeh- rungen nicht o󰀨ensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Si- cherheitshinweise“ und die „Bestimmungsgemä- ße Verwendung“, sowie die Bedienungsanleitung insge samt beachtet werden.

• Belasten Sie die Maschine nicht unnötig: zu star- ker Druck beim Sägen beschädigt das Sägeblatt schnell, was zu einer Leistungsverminderung der Maschine bei der Verarbeitung und in der Schnitt- genauigkeit führt.

• Vermeiden Sie zufällige Inbetriebsetzungen der Ma- schine: beim Einführen des Steckers in die Steck- dose darf die Betriebstaste nicht gedrückt werden.

• Verwenden Sie das Werkzeug, das in diesem Hand- buch empfohlen wird. So erreichen Sie, dass Ihre Tauchsäge optimale Leistungen erbringt.

• Die Hände dürfen nie in die Verarbeitungszone ge- langen, wenn die Maschine in Betrieb ist. Bevor Sie irgendwelche Operationen vornehmen, lassen Sie den Ein/Aus-Schalter los und schalten Sie die Ma- schine aus. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzun- gen zu verringern, empfehlen wir Personen mit medi- zinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Zusätzliche Sicherheitshinweise für alle Sägen mit Spaltkeil a) Verwenden Sie den für das eingesetzte Säge- blatt passenden Spaltkeil. Der Spaltkeil muss stärker als die Stammblattdicke des Sägeblatts, aber dünner als dessen Zahnbreite sein. b) Justieren Sie den Spaltkeil wie in dieser Be- triebsanleitung beschrieben. Falsche Stärke, Position und Ausrichtung können der Grund dafür sein, dass der Spaltkeil einen Rückschlag nicht wirksam verhindert. c) Verwenden Sie immer den Spaltkeil, außer bei Tauchschnitten. Montieren Sie den Spaltkeil nach dem Tauchschnitt wieder. Der Spaltkeil stört bei Tauchschnitten und kann einen Rückschlag erzeugen. d) Damit der Spaltkeil wirken kann, muss er sich im Sägespalt benden. Bei kurzen Schnitten ist der Spaltkeil unwirksam, um einen Rückschlag zu verhindern. e) Betreiben Sie die Säge nicht mit verbogenem Spaltkeil. Bereits eine geringe Störung kann das Schließen der Schutzhaube verlangsamen. Zusätzliche Sicherheitshinweise

• Keine Schleifscheiben einsetzen.

• Sorgen Sie dafür, dass der Spaltkeil so eingestellt ist, dass sein Abstand zum Zahnkranz des Säge- blattes 5 mm nicht überschreitet und der Zahnkranz nicht um mehr als 3 mm über die Unterkante des Spaltkeiles hinausragt.

• Stellen Sie die richtige Benutzung der Staubauf- fangeinrichtung, so wie in dieser Anleitung angege- ben, sicher.

• Tragen Sie eine Staubschutzmaske. Tragen Sie im- mer einen Gehörschutz.

• Nur in dieser Anleitung empfohlene Sägeblätter dür- fen verwendet werden.

• Wechseln Sie die Sägeblätter, so wie in dieser An- leitung angegeben.

• Wenn die Netzanschlussleitung dieses Gerätes be- schädigt wird, muss sie durch den Hersteller oder sei- nen Kundendienst oder eine ähnlich qualizierte Per- son ersetzt werden, um Gefährdungen zu vermeiden.

• Verwenden Sie nur empfohlene Sägeblätter, die der EN 847-1 entsprechen.

• Verwenden Sie nur Original-Sägeblätter des Herstel- lers mit der Kennzeichnung Ø 210 x 30 mm

• Sägeblätter, die den in dieser Gebrauchsanleitung an- gegebenen Kenndaten nicht entsprechen, dürfen nicht verwendet werden. Sägeblätter dürfen nicht durch seit- lichen Druck auf den Grundkörper gebremst werden.www.scheppach.com

Berücksichtigen Sie bei den zuverlässigen Arbeitsplatz- werten auch mögliche Abweichungen in den nationalen Regelungen. Die oben genannten Informationen ermög- lichen dem Anwender jedoch, eine bessere Abschät- zung von Gefährdung und Risiko vorzunehmen. Schwingungsemissionswert a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841-2-5 & EN 62841-1: Schwingungsemissionswert (3-achsig) Typische gewichtete Vibration a

Unsicherheit K 1,5 m/s

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Ge- rät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vorhan- den).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be- dienungsanleitung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an. m WARNUNG! Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststo󰀨beu- teln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Vorgesehene Verwendungsmöglichkeiten Die Maschine schneidet:

• Hartes und weiches Holz inländischer oder exoti- scher Herkunft, längs und quer durch die Mase- rung, falls die entsprechenden Teile richtig einge- setzt werden (spezielles Sägeblatt und Klemmen).

Baumaße L x B x HBaumaße L x B x H 420 x 300 x 235 mm420 x 300 x 235 mm AufnahmeleistungAufnahmeleistung 1600 W1600 W NennspannungNennspannung 230 - 240 V~ / 50 Hz230 - 240 V~ / 50 Hz Sägeblatt Sägeblatt ØØ / Anzahl der / Anzahl der ZähneZähne 210 mm / 36210 mm / 36 Dicke des SägeblattesDicke des Sägeblattes 1,6 mm1,6 mm Leerlaufdrehzahl nLeerlaufdrehzahl n

4500 4500 minmin -1-1 GehrungswinkelGehrungswinkel 0°-45°0°-45° Schnitttiefe 90°Schnitttiefe 90° 75 mm75 mm Schnitttiefe 45°Schnitttiefe 45° 55 mm55 mm GewichtGewicht 6,9 kg6,9 kg AbsauganschlussAbsauganschluss ø (innen) 35 mm /ø (innen) 35 mm / ø (außen) 38 mmø (außen) 38 mm SpaltkeildickeSpaltkeildicke 2 mm2 mm SchutzklasseSchutzklasse IIII Technische Änderungen vorbehalten! Geräusch-/Vibrationsinformation m WARNUNG! Das Arbeiten ohne Gehörschutz oder Schutzkleidung kann zu Gesundheitsschäden führen.

• Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutzkleidung. Gemessen gemäß EN 62841-2-5 & EN 62841 1. Das Geräusch am Arbeitsplatz kann 85 dB überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benut- zer erforderlich (geeigneten Gehörschutz tragen). Schallleitungspegel L

106 dB Schalldruckpegel L

95 dB Unsicherheit K wa/pA 3 dB Die oben genannten Werte sind Geräuschemissions- werte und müssen daher nicht zeitgleich sichere Ar- beitsplatzwerte darstellen. Die Wechselbeziehung zwi- schen Emissions- und Immissionspegeln kann nicht zuverlässig zu einer Ableitung führen, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht.

aktoren, welche den jeweiligen am Arbeitsplatz vorhan- denen Immissionspegel beeinussen können, beinhalten die Spezikation des Arbeitsraumes und der Umgebung, die Dauer der Einwirkungen, andere Geräuschquellen u.a..www.scheppach.com

10.3 Sägeblattwechsel (Abb. 4, 5, 6)

Achtung: Bevor Sie den Sägeblattwechsel vorneh- men, Maschine ausschalten und den Netzstecker ziehen.

1. Tauchauslöser (3) drücken, Sägeblatt bis zur

Sägeblattwechselstellung herunterdrücken und Innensechskantschlüssel in Sägeblattfeststell- schraube (17) stecken.

2. Wellenverriegelung (14) drücken und das Säge-

blatt (11) drehen, bis dieses einrastet.

3. Die Wellenverriegelung (14) gedrückt halten und

die Sägeblattfeststellschraube (17) gegen den Uhrzeigersinn ö󰀨nen. Dabei das Sägeblatt in der Sägeblattwechselstellung halten.

4. Den äußeren Flansch (16) und das Sägeblatt (11)

entfernen. (Achtung: Verletzungsgefahr Hand- schuhe tragen)

5. Neues Blatt und Flansch (16) wieder einsetzen.

6. Sägeblattfeststellschraube (17) einschrauben und

festziehen, dabei die Wellenverriegelung wieder gedrückt halten.

7. Die Säge in Ausgangsstellung bringen.

10.4 Einstellen des Spaltkeils (Abb. 7)

1. Justieren Sie den Abstand Sägeblatt (11) zum

Spaltkeil (19) nach dem Sägeblattwechsel, oder wenn es erforderlich ist.

2. Bringen Sie die Säge in die Stellung wie beim Sä-

3. Lockern Sie die Einstellschraube (18) mit dem In-

nensechskantschlüssel und stellen den Spaltkeil (19) 2-3 mm höher als das Sägeblatt (11) und zie- hen die Einstellschraube (18) wieder fest an.

Achtung: Halten Sie stets Ihre Hände von den Schnitt- zonen fern und versuchen Sie keinesfalls, diese beim Schneiden zu erreichen.

11.1 Ein- und Ausschalten (Abb. 1)

Beim Einschalten der Tauchsäge den Ein-/Ausschalter (4) betätigen. Zum Ausschalten den Ein-/Ausschalter (4) loslassen.

11.2 Führen und Halten der Tauchsäge (Abb. 8)

1. Werkstück so sichern, dass es sich beim Sägen

nicht verstellen kann.

2. Die Säge nur vorwärts bewegen.

Nicht vorgesehene Verwendungsmöglichkeiten Die Maschine eignet sich nicht für:

• Eisenmaterialien, Stahl und Gusseisen, sowie alle anderen Materialsorten, die nicht aufgeführt wer- den, vor allem Lebensmittel.

Beachten Sie vor der Inbetriebnahme die Sicher- heitshinweise in der Bedienungsanweisung. Anschluss an das Stromnetz Kontrollieren Sie, ob die Netzanlage, an die Sie die Maschine anschließen, entsprechend den gültigen Normen geerdet ist und ob die Steckdose in gutem Zu- stand ist. Wir möchten Sie daran erinnern, dass der Netzanlage eine magnetothermische Schutzvorrichtung vorge- schaltet sein muss, die alle Leitungen vor Kurzschlüs- sen und Überlastungen schützt. Diese Schutzvorrichtung kann auch aufgrund der nachfolgend aufgelisteten elektrischen Eigenschaften der Maschine am Motor angegeben sein.

m Achtung! Vor der Inbetriebnahme das Produkt unbedingt komplett montieren! Achtung: Bevor Sie eine der folgenden Einstellungs- arbeiten vornehmen, Maschine ausschalten und den Netzstecker ziehen.

10.1 Schnitttiefeneinstellung (Abb. 2)

1. Die Schnitttiefe kann von 0 bis 75 mm eingestellt

2. Lösen Sie die Schnitttiefeneinstellschraube (6)

und stellen die gewünschte Tiefe mittels der Skala (7) ein und ziehen die Schraube wieder fest an.

3. Die Angaben auf der Skala bezeichnen die

Schnitttiefe ohne Schiene.

10.2 Gehrungseinstellung (Abb. 3)

Der Gehrungswinkel kann zwischen 0° und 45° einge- stellt werden.

1. Lösen Sie die Gehrungseinstellschraube (8) auf

beiden Seiten, stellen den gewünschten Winkel auf der Skala (9) ein und ziehen beide Schrauben wieder fest.www.scheppach.com

Setzen Sie beim Sägen mit Schiene den mitgelieferten Kippschutz (20) ein. Dieser verhindert, dass die Ma- schine bei Schrägstellung seitlich abkippt. Dadurch können Verletzungen am Körper oder Be- schädigungen an der Maschine vermieden werden.

11.7 Sägen mit Absaugung

1. Schließen Sie den Absaugschlauch am Absaug-

stutzen - Ø 38 mm (12) an.

11.8 Splitterschutz (Abb. 1b)

Der Splitterschutz (15) verbessert deutlich bei 0°-Schnitten die Qualität der Schnittkante des abge- sägten Werkstückteils auf der oben liegenden Seite.

1. Maschine auf das Werkstück bzw. Führungsschie-

2. Splitterschutz (15) nach unten drücken, bis er auf

dem Werkstück auiegt, und mit dem Drehknopf festschrauben.

3. Splitterschutz (15) einsägen. Bei der ersten Be-

nutzung des Splitteschutzes (15) wir dieser ab- gesägt, um eine exakte Anschlagäche zu er- zeugen.

12. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an- geschlossen. Der Anschluss entspricht den ein- schlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die ver- wendete Verlängerungsleitung müssen diesen Vorschriften entsprechen. Wichtige Hinweise Bei Überlastung des Motors schaltet dieser selbststän- dig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Isola tionsschäden. Ursachen sind:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter- oder Türspalte geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteck dose.

• Risse durch Alterung der Isolation.

3. Säge mit beiden Händen fest greifen, dabei liegt

die eine Hand am Hauptgri󰀨 und die andere Hand am Vordergri󰀨.

4. Bei Verwendung einer Führungsschiene muss

diese mit Schraubzwingen befestigt werden.

5. Achten Sie darauf, dass sich das Stromkabel nicht

in der Sägerichtung bendet.

1. Stellen Sie das Vorderteil der Maschine auf das

2. Schalten Sie die Maschine mit dem Ein-/Ausschal-

3. Drücken Sie den Tauchauslöser (3).

4. Säge nach unten drücken, um die Sägetiefe zu

5. Säge gleichmäßig nach vorne schieben.

6. Nach Beendigung des Sägeschnittes die Maschine

ausschalten und das Sägeblatt nach oben fahren.

11.4 Tauchschnitte (Abb. 9)

1. Stellen Sie die Säge auf das Werkstück.

2. Die Schneideanzeige mit dem hinteren Pfeil (A)

auf die markierte Eintauchstelle setzen.

3. Schalten Sie die Maschine ein und drücken Sie

die Säge auf die eingestellte Schnitttiefe nach unten. Schneideanzeige (B) zeigt bei vollständiger Schnitttiefe die Mitte des Sägeblattes an.

4. Schieben Sie die Säge vorwärts bis die Schneide-

anzeige (C) den markierten Punkt erreicht hat.

5. Nach Beendigung des Tauchschnittes Sägeblatt

nach oben fahren und die Säge ausschalten.

11.5 Sägen mit Schiene (Sonderzubehör)

1 Setzen Sie die Maschine in die Führungen der Schiene. Vermindern Sie gegebenenfalls das Füh- rungsspiel mit den Einstellschraube (13). Besteht die Gefahr, dass sich die Einstellschrauben selbst- ständig lösen, können sie mit dem mitgelieferten Innensechskantschlüssel nachjustiert werden. 2 Schalten Sie die Maschine mit dem Ein-/Ausschal- ter (4) ein. 3 Drücken Sie den Tauchauslöser (3). 4 Säge nach unten drücken, um die Sägetiefe zu erreichen. Beim ersten Gebrauch wird die Gum- milippe abgesägt und gewährt dadurch Splitter- schutz bis zum Sägeblatt. 5 Säge gleichmäßig nach vorne schieben. 6 Nach Beendigung des Sägeschnittes die Ma- schine ausschalten und das Sägeblatt nach oben schwenken.www.scheppach.com

Falls Fachpersonal für außergewöhnliche Instand- haltungsarbeiten oder zu Reparaturen während der Garantiezeit und danach beigezogen werden muss, wenden Sie sich bitte immer an eine von uns empfohlene Servicestelle oder direkt an den Hersteller.

• Instandsetzungs-, Wartungs- und Reinigungsarbei- ten sowie die Beseitigung von Funktionsstörungen grundsätzlich nur bei ausgeschaltetem Antrieb vor- nehmen.

• Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossenen Reparatur- und Wartungsarbeiten sofort wieder montiert werden. Normale Instandhaltungsarbeiten Die normalen Instandhaltungsarbeiten können auch von nicht ausgebildetem Personal vorgenommen wer- den und sind alle in den vorangehenden Abschnitten und in diesem Kapitel beschrieben.

• Die Tauchsäge muss nicht geschmiert werden, denn sie schneidet immer trockene Flächen; alle beweglichen Maschinenorgane sind selbstschmie- rend.

• Bei den Instandhaltungsarbeiten müssen wenn möglich immer die persönlichen Schutzmittel ge- tragen werden (Schutzbrille und Handschuhe).

• Entfernen Sie die Sägespäne regelmäßig, indem Sie die Schnittzone und die Auageächen reinigen. Wir empfehlen die Verwendung einer Saugvorrichtung oder eines Pinsels. Achtung: Verwenden Sie keine Druckluft! Kontrollieren Sie von Zeit zu Zeit das Sägeblatt: falls beim Sägen Probleme auftauchen, müssen Sie dieses von einem Fachmann neu schleifen lassen oder, je nach Zustand, auswechseln. Servicestelle Falls Fachpersonal für außergewöhnliche Instandhal- tungsarbeiten oder zu Reparaturen während der Garantiezeit und danach beigezogen werden muss, wenden Sie sich bitte immer an eine von uns empfoh- lene Servicestelle oder direkt an die Fabrik, falls sich in Ihrer Zone keine solche Servicestelle bendet. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind auf Grund der Iso la- tions schä den lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kenn- zeichnung H 05 VV-F. Ein Aufdruck der Typenbezeich- nung auf dem Anschlusskabel ist Vorschrift. Wechselstrommotor

• Die Netzspannung muss 230-240 Volt.

• Verlängerungsleitungen müssen bis 25 m Länge ei- nen Querschnitt von 1,5 Quadratmillimeter aufweisen. Anschlüsse und Reparaturen der elektrischen Ausrüs- tung dürfen nur von einer Elektro-Fachkraft durchge- führt werden. Anschlussart Y Wenn ein Ersatz der Netzanschlussleitung erforderlich ist, ist dies vom Hersteller oder seinem Vertreter aus- zuführen, um Sicherheitsgefährdungen zu vermeiden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedri- gem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräte- innere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektri- schen Schlages.www.scheppach.com

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe). - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Kohlebürste, Sägeblatt

• nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30˚C. Bewahren Sie das Elektrowerkzeug in der Originalver- packung auf. Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Elektrowerkzeug auf.

16. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen. Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!www.scheppach.com

Störung Mögliche Ursache Abhilfe Motor funktioniert nicht Motor, Kabel oder Stecker defekt, Sicherungen durchgebrannt Maschine vom Fachmann überprüfen lassen. Nie Motor selbst reparieren. Gefahr! Sicherungen kontrollieren, evtl. auswechseln Der Motor geht langsam an und erreicht die Betriebsgeschwindigkeit nicht Spannung zu niedrig, Wicklungen beschädigt, Kondensator durchgebrannt Spannung durch Elektrizitätswerk kontrollieren lassen. Motor durch einen Fachmann kontrollieren lassen. Kondensator durch einen Fachmann auswechseln lassen Motor macht zu viel Lärm Wicklungen beschädigt, Motor defekt Motor durch einen Fachmann kontrollieren lassen Motor erreicht volle Leistung nicht Stromkreise in Netzanlage überlastet (Lampen, andere Motoren, etc.) Verwenden Sie keine anderen Geräte oder Motoren auf demselben Stromkreis Motor überhitzt sich leicht Überlastung des Motors, ungenügende Kühlung des Motors Überlastung des Motors beim Schneiden verhindern, Staub vom Motor entfernen, damit eine optimale Kühlung des Motors gewährleistet ist Verminderte Schnittleistung beim Sägen Sägeblatt zu klein (zu oft geschli󰀨en) Endanschlag der Sägeaggregat neu einstellen Sägeschnitt ist rau oder gewellt Sägeblatt stumpf, Zahnform nicht geeignet für die Materialdicke Sägeblatt nachschärfen bzw. geeignetes Sägeblatt einsetzen Werkstück reißt aus bzw. splittert Schnittdruck zu hoch bzw. Sägeblatt für Einsatz nicht geeignet Geeignetes Sägeblatt einsetzenwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

6. Technische gegevens

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

18. Konformitätserklärung

Marke / Brand / Marque: SCHEPPACH Art.-Bezeichnung: ELEKTRO-TAUCHSÄGE - PL75 Article name: ELECTRIC PLUNGE SAW - PL75 Nom d’article: SCIE PLONGEANTE ÉLECTRIQUE - PL75 Art.-Nr. / Art. no.: / N° d’ident.: 5901804901 2014/29/EU 2014/35/EU

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity AB uygunluk beyanı Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel -tive and standards for the following article

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter

First CE: 2025Subject to change without notice Documents registrar: Georg Kohler Günzburger Str. 69, D-89335 Ichenhausen Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Ichenhausen, 07.03.2025

Marke / Brand / Marka: SCHEPPACH Art.-Bezeichnung: ELEKTRO-TAUCHSÄGE - PL75 Article name: ELECTRIC PLUNGE SAW - PL75
