HASZNÁLATI ÚTMUTATÓ GWS 18V125 PC BOSCH

el Pwrtátuna oðnyáv xeránk

tr Orijinal isletno talimati

bu Fredeti használati utasítás

Biztonsági előírások

Általános biztonsági előírások az elektromos kéziszerszámokhoz

FIGYELMEZTETÉS Olvassa el az összes bizton- sági figyelmeztetést és elő-

írást. A következőkben leirt előírások betartásának elmulasz-tása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezelhet.

Kérjük a későbbi használatra gondosan örizze meg ezeket az előírásokat.

Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

Tartsa tisztán és jól megvilágított állapotban a munkahelyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszelyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözőket meggyűjthatják.
Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.

Elektromos biztonsági előírások

A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolólizatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőfödeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
▶ Kerülje el a földelt felületek, mint például csövek, fütötestek, kályhák és hütögépek megérintését. Az áramütési veszély megnövekszik, ha a teste le van földelve.
Tartsa távol az elektromos kéziszerszámot az esötöl vagy nedvességtől. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét.
▶ Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt höforrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.
Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét.
▶ Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

Munka közben mindig figyeljen, ügyeljen arra, amit csinál és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.
Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát.

208 | Magyar

Kerülje el a készülék akaratlan üzembe helyezését. Győzödjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielött bedugná a csatlakozó dugót a dugaszoláljzatba, csatlakoztatná az akkumulátor-csomagot, és mielött felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetkehez vezethet.
▶ Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
▶ Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Igy az elektromos kéziszer szám felett váratlan helyzetekben is jobban tud uralkodni.
▶ Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.
Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.

Az elektromos kéziszerszámok gondos kezelése és használata

▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kéziszerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
A készüléket gondosan ápolja. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy

megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni.

Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat, betét-szerszámokat stb. csak ezen előírásoknak és az adott készüléktipusra vonatköz kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafel-tételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszárm eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata

Az akkumulátort csak a gyártó által ajánlott töltőkészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktól, kulcsoktól, szögektól, csavaroktól és más kis-méretű fémtárgyaktól, amelyek áthidalhatják az érint- kezőket. Az akkumulátor érintkezői közötti rövidzáárlat égési sérüléseket vagy tüzet okozhat.
Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy egéses börsérüléseket okozhat.

Szervíz-ellenőrzés

Az elektromos kéziszerszámot csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások sarokcsiszolókhoz

Közös figyelmeztető tájékoztató a csiszoláshoz, csiszolópapírral és drótkefével végzett munkákhoz és darabolás-hoz

Ezt az elektromos kéziszerszámot csiszolgépként, csiszolópapiros csiszolgépként, drótkéfél felszerelve és daraboló csiszolgépként lehet használni. Ügyeljen minden figyelmeltető jelésre, előírásra, ábrára és adatra, amelyet az elektromos kéziszerszámmal együtt megkapott. Ha nem tartja be a következő előírásokat, akkor ez áramütéshez, tűzhöz és/vagy súlyos személyi sérülésekhez vezethet.

Magyar|209

Ez az elektromos szerszám nem alkalmas polírozásra. Az elektromos kéziszerszám számára elő nem irányzott használat veszélyeztetésekhez és személyi sérülésekhez vezethet.
▶ Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott elő és nem javasolt. Az a tény, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámra, nem garantálja annak biztonságos alkalmazását.
A betétszerszám megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos kéziszerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhetnek és kirepülhetnek.
A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszámán megadott méreteknek. A hibásan méretezett betétszerszámokat nem lehet megfelelően eltakarni, vagy irányítani.
A menetes betéttel ellátott betétszerszám menetének meg kell felelnie az orso menetének. A karima segítségével befogásra kerülő betétszerszámok esetén a betétszerszám furatátmérőjének pontosen meg kell felelnie a karima befogási átmérőjének. Az olyan betétszerszámok, amelyek nem kerülék pontosan rögzítésre az elektromos kéziszerszámhoz, egyenletlenül forognak, erősen berezegnek és a készülék feletti uralom megszűnéséhez vezethelnek.
- Ne használjon megrongálódott betétszerszámokat. Vizsgálja meg minden egyes használal előtt a betétszerszámokat: ellenőrizze, nem pattogzott-e le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megre pedve, vagy nagy mértékben elhasználódva a csiszoló tányér, nincsenek-e a drótkefében kilazult, vagy eltörött drótok. Ha az elektromos kéziszerszám vagy a betétszerszám leesik, vizsgálja felül, nem rongálódott-e meg, vagy használjon egy hibátlan betétszerszámot. Miután ellenőrizte, majd behelyezte a készülékbe a betétszerszámot, tartózkodjon Ön sajátmaga és minden más a közelben található személy is a forgó betétszerszám sílkján kívül és járassa egy percig az elektromos kéziszerszámot a legnagyobb fordulatszámmal. A megrongálódott betétszerszámok ezalatt a próbaidő alatt általában már széttörnek.
Viseljen személyi védöfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőlarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő alarcot, zajtompító fülvédöt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőlarcnak meg kell szürnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását.
Ügyeljen arra, hogy a többi személy biztonságos távol ságban maradjon az Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie. A munkadarab letört

részei vagy a széttört betétszerszámok kirepülhetnek és a közvetlen munkaterületen kívül és személyi sérülést okozhatnak.

Az elektromos kéziszerszámot csak a szigetelt fogant-yüfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszyszám feszültség alatt álló, kívülrői nem látható vezetékekhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
Sohase tegye le az elektromos kéziszerszámot, mielött a betétszerszám teljesen leállna. A forgásban lévő betétszerszám megérintheti a támasztó felületet, és Ön ennek következtlében könnyen elvesztheti az uralmát az elektromos kéziszerszám felett.
Ne járassa az elektromos kéziszerszámot, miközben azt a kezében tartja. A forgó betétszerszám egy véletlen érintkezés során bekaphatja a ruháját és a betétszerszám belefúródhat a testébe.
Tisztítsa meg rendszeresen az elektromos kéziszerszáma szellőzőnyilásait. A motor ventillátora beszívja a port a házba, és nagyobb mennyiségű fémpor felhalmozódása elektromos veszélyekhez vezethet.
▶ Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meggyújthatják.
▶ Ne használjon olyan betétszerszámokat, amelyek alkalmazásához folyékony hütőanyagra van szükség. Víz és egyéb folyékony hütőanyagok alkalmazása áramütéshez vezethet.

Visszarúgás és megfelelő figyelmeztető tájékoztatók

A visszarúgás a beékelődó vagy leblokkoló forgó betétszerszám, például csiszolókorong, csiszoló tányér, drótkefe stb. hirtelen reakciója. A beékelődés vagy leblokkolás a forgó betétszerszám hirtelen leállásához vezet. Ez az irányitatlan elektromos kéziszerszámot a betétszerszámnak a leblokkolási ponton fennálló forgási irányával szembeni irányban legyorsítja.

Ha például egy csiszolókorong beékelődik, vagy leblokkol a megmunkálásra kerülő munkadarabban, a csiszolókorong nak a munkadarabba bemerülő éle leáll és így a csiszolókorong kiugorhat vagy egy visszarúgást okozhat. A csiszolókorong ekkor a korongnak a leblokkolási pontban fennálló forgásírányától függően a kezelő személy felé, vagy attól távolodva mozog. A csiszolókorongok ilyenkor el is törhetnek.

Egy visszarúgás az elektromos kéziszerszám hibás vagy helytelen használatának következménye. Ezt az alábbiakban leírásra kerülő megfelelő óvatossági intézkedésekel meg lehet gátolni.

Tartsa szorosan fogva az elektromos kéziszerszámot, és hozza a testét és a karjait olyan helyzetbe, amelyben fel tudja venni a visszaűtő erőket. Használja mindig a pótfogantyút, amennyiben létezik, hogy lehető legjobban tudjon uralkodni a visszarúgási erök, illetve felfutáskor a reakciós nyomaték felett. A kezelő személy

210 | Magyar

megfelelő óvatossági intézkedésekkel uralkodni tud a vis- szarúgási és reakcióerők felett.

▶ Sohase vigye a kezét a forgó betétszerszám közelébe. A betétszerszám egy visszarúgás esetén a kezéhez érhet.
Kerülje el a testével azt a tartományt, ahová egy visszarúgás az elektromos kéziszerszámot mozgatja. A vis-szarúgás az elektromos kéziszerszámot a csiszolókorong-nak a leblokkolási pontban fennálló forgásirányával ellentétes irányba hajtja.
A sarkok és élek közelében különösen óvatosan dolgozon, akadályozza meg, hogy a betétszerszám lepattanjon a munkadarbról, vagy beékelődjön a munkadarabba. A forgó betétszerszám a sarkoknál, éleknél és lepattanás esetén könnyen beékelődik. Ez a készülék feletti uralom elvesztéséhez, vagy egy visszarúgáshoz vezet.
▶ Ne használjon fafürészlapot, vagy fogazott fürészlapot. Az ilyen betétszerszámok gyakran visszarugáshoz vezetnek, vagy a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett.

Külön figyelmeztetések és tájékoztató a csiszoláshoz és daraboláshoz

Kizárólag az Ön elektromos kéziszerszámához engedélyezett csiszolótesteket és az ezen csiszolótestekhez előírányzott védőbúrákat használja. A nem az elektromos kéziszerszámhoz szolgáló csiszolótesteket nem lehet kielégító módon letakarni és ezért ezek nem biztonságosák.
A peremes csiszolókorongokat úgy kell felszerelni, hogy a csiszolófelületük ne álljon ki a védőburkolat szélének a síkjából. Egy szakszerűtlenül felszerelt csiszolókorongot, amely kiáll a védőburkolat szélésnek a síkjából, nem lehet kielégítő módon letakarni.
A védőbúrát biztonságosan kell felszerelni az elektromos kéziszerszámra és úgy kell beállitani, hogy az a lehető legnagyobb biztonságot nyújtsa, vagyis a csiszolótestnek csak a lehető legkisebb része mutasson a kezelő felé. A védőbúrának meg kell óvnia a kezelőt a letőrött, kirepülő daraboktól, a csiszolótest véletlen megérintésétől és a szikráktól, amelyek meggyűjthatják az öltözetét.
A csiszolótesteket csak az azok számára javasolt célokra szabad használni. Például: Sohase csiszoljon egy hasltókorong oldalsó felületével. A hasítókorongok arra vannak méretezve, hogy az anyagot a korong élével munkálják le. Az ilyen csiszolótestekre ható oldalirányú erő a csiszolótest töréséhez vezethet.
Használjon mindig hibátlan, az Ön által választott csiszolókorongak megfelelő méretű és alakú befogókarimát. A megfelelő karimák megtámasztják a csiszolókorongot és így csökkentik a csiszolókorong eltörésének veszélyét. A hasitókorongokhoz szolgáló karimák külön-bözhetnek a csiszolókorongok számára szolgáló karimáktól.
▶ Ne használjon nagyobb elektromos kéziszerszámokhoz szolgáló elhasználódott csiszolótesteket. A nagyobb elektromos kéziszerszámokhoz szolgáló csiszolókorongok

nincsenek a kisebb elektromos kéziszerszámok magasabb fordulatszámára méretezve és széttörhetnek.

További különleges figyelmeztető tájékoztató a daraboláshoz

Kerülje el a hasítókorong leblokkolását, és ne gyakoroljon túl erős nyomást a készülékre. Ne végezzen túl mély vágást. A túlterhelés megnöveli a csiszolótest igénybevételét és beékelődési vagy leblokkolási hajlamát és visszarúgáshoz vagy a csiszolótest töréséhez vezethet.
- Kerülje el a forgó hasítókorong előtti és mögötti tartományt. Ha a hasítókorongot a munkadarabban magától eltávolodva mozgatja, akkor az elektromos kéziszerszám a forgó koronggal visszarúgás esetén közvetlenül Ön felé pattan.
Ha a hasítókorong beékelődik, vagy ha Ön megszakítja a munkát, kapcsolja ki az elektromos kéziszerszámot és tartsa azt nyugodtan, amíg a korong teljesen leáll. Sohase próbálja meg kihúzni a még forgó hasítókorongot a vágásból, mert ez visszarúgáshoz vezethet. Hatá-rozza meg és háritsa el a beékelődés okát.
Addig ne kapcsolja ismét be az elektromos kéziszerszá-mot, amig az még benne van a munkadarabban. Várja meg, amig a hasítókorong eléri a teljes fordulatszámát, mielőtt óvatosan folytatná a vágást. A korong ellenkező esetben beékelődhet, kiugorhat a munkadarabból, vagy visszarúgáshoz vezethet.
Támassza fel a lemezeket vagy nagyobb munkadarabokat, hogy csökkentse egy beékelödő hasítókorong következtében fellépő visszarúgás kockázatát. A nagyobb munkadarabok saját súlyuk alatt meghajolhatnak. A munkadarabot mindkét oldalán, és mind a vágási vonal közelében, mind a szélénél alá kell támasztani.
Ha egy meglévő falban, vagy más be nem látható területen hoz létre „táska alakú beszúrást”, járjon el különös óvatossággal. Az anyagba behatoló hasítókorong gáz- vagy vízvezetékbe, elektromos vezetékekbe vagy más tárgyakba ültközhet, amelyek visszarúgást okozhatnak.

Külön figyelmeztetések és tájékoztató a csiszolópapír alkalmazásával történő csiszoláshoz

▶ Ne használjon túl nagy csiszolólapokat, hanem kizárólag a gyártó által előírt méretet. A csiszoló tányéron túl kilógó csiszolólapok személyi sérülést okozhatnak, valamint a csiszolólapok leblokkolásához, széttépődéséhez, vagy visszarúgáshoz vezethetnek.

Külön figyelmeztetések és tájékoztató a drótkefével végzett munkákhoz

▶ Vegye tekintetbe, hogy a drótekeféből a normális használat közben is kirepülnek egyes drótdarabok. Ne terhelje túl a berendezésre gyakorolt túl nagy nyomással a drótokat. A kirepülő drótdarabok igen könnyen áthatolhatnak a vékonyabb ruhadarabokon vagy az emberi börön.
Ha egy védőbúrát célszerű alkalmazni, akadályozza meg, hogy a védőbúra és a drótkefe megérintse egymást. A tányér- és csészealakú kefék átmérője a berende-

zésre gyakorolt nyomás és a centrifugális erők hatására megnövekedhet.

Kiegészítő figyelmeztetések és tájékoztató

Viseljen védőszemüveget.

A rejtett vezetékek felkutatásához használjon alkalmas fémkereső készüléket, vagy kérje ki a helyi energiallátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek.
▶ Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg le nem hültek. Munka közben a tárcsák erősen felhevülnek.
▶ A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.
▶ Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye.

Övja meg az akkumulátort a forróságtól, például a tartós napsugárzástól, a tűztől, a víztől és a nedvességtől. Robbanásveszély.

Az akkumulátor megrongálódása vagy szakszerütlen kezelése esetén abból gözök léphetnek ki. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
Az akkumulátort csak az Ön Bosch termékével használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterhelésektől.
Az akkumulátort hegyes tárgyak, például tük vagy csavarhúzók, vagy külső erőbehatások megrongálhatják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.
Vigyázat! Ha az elektromos kéziszerszámot Bluetooth-tal® használja, más készülékekben, repülőgépekben és orvosi készülékekben (például pacemaker, hallókészülék) zavarok léphetnek fel. A közvetlen környezetben emberek és állatok sérülését sem lehet teljesen kizárni. Ne használja az elektromos kéziszerszámot Bluetooth-tal® orvosi készülékek, töltőallomások, vegyipari berendezések, robbanásveszélyes területek közelében és robbantási területeken. Ne használja az elektromos kéziszerszámot Bluetooth-tal® repülőgépekben. Közvetlen testközelben kerülje el a tartós üzemeltetést.

A Bluetooth ^® -elnevezéshez tartozó szöveges és képi elemek (logók) a Bluetooth SIG, Inc. bejegyzett védjegyei és tulajdona. Ezen szóvédjegyeknek/képjeleknek a Robert

Bosch Power Tools GmbH általi bármely használata a megfelelő licencia alatt áll.

A termék és alkalmazási lehetőségeinek leírása

Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajtva, miközben ezt a kezelési útmutatót olvassa.

Rendeltetésszerű használat

Ez az elektromos kéziszerszám fém- és köanyagok viz alkalmazása nélkül való darabolására, nagyoló csiszolására és kefélésére szolgál.

Kötött csiszolóanyagokkal való daraboláshoz egy a darabolásra szolgáló speciális védőbúrát kell használni.

Köben végzett darabolási munkákhoz megfelelő porelszivás- ról kell gondoskodni.

Az engedélyezett csiszolószerszámok alkalmazása esetén az elektromos kéziszerszámot csiszolópapiros csiszolásra is lehet használni.

Az elektromos kéziszerszám adatait és beállításait a behelyezett Bluetooth® Low Energy Module GCY 30-4 esetén a Bluetooth®-rádiotechnológia segítségével az elektromos kéziszerszám és egy mobil végberendezés között át lehet vinni.

GWS 18V-125 PSC:

Az elektromos kéziszerszám lámpája az elektromos kéziszerszám közvetlen munkaterületének megvilágítására szolgál, a háztartásban lévő helyiségek megvilágítására nem alkalmas.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.

1 Védőburkolat reteszelés feloldó kar
2 Forgásirányjelző nyíl a házon
3 Orsó-reteszelögomb
4 Felhasználói felület (GWS 18V-125 PSC)
5 Be-/kikapcsoló
6 A be-/kikapcsoló reteszelésfeloldó karja
7 Akkumulátor*
8 Akkumulátor reteszelés feloldó gomb*
9 A Bluetooth® Low Energy GCY 30-4 fedele
10 Pótfogantyú (szigetelt fogantyú-felület)
11 Csiszolóorsó
12 Védőbúra csiszoláshoz
13 Befogókarima O-gyűrűvel
14 Csiszolótárcsa*
15 Rögzitôanya
16 Gyorsbefogó anya *SDS-clic
17 Védöbúra daraboláshoz*

212 | Magyar

18 Hasítókorong*	31 Fordulatszám előválasztó gomb (felhasználói felület)
19 Kézvédő*	32 Elektromos kéziszerszám állapot kijelző (felhasználói felület)
20 Gumi csiszolótányér*
21 Csiszolólap*	33 Túlterhelés elleni védelem kijelző (felhasználói felület)
22 Kerek anya*	34 Akkumulátor töltöttségi szint kijelző gomb (GBA 18V 6.3Ah/ProCORE18V...)*
23 Edénykefe*
24 Feltöltési szintjelző aktiváló gomb (GBA 18V...)*	35 Akkumulátor töltöttségi szint kijelző (GBA 18V 6.3Ah/ProCORE18V...)*
25 Akkumulátor feltöltési szintjelző (GBA 18V...)*
26 Fogantyú (szigetelt fogantyú-felület)	36 LED munkahely megvilágító lámpa (GWS 18V-125 PSC)
27 Elszívő búra daraboláshoz, vezetőszánnal*	37 Gyémántbetétes magfúró*
28 Gyémántbetétes hasítókorong*
29 Akkumulátor feltöltési szint kijelző (felhasználói felület)	*A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállitmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.
30 Fordulaszám előválasztási fokozat kijelző (felhasználói felület)

Müszaki adatok

Sarokcsiszoló GWS 18V-125 PC GWS 18V-125 PSC
Cikkszám		3 601 JG3 E.. 3 601 JG3 F..
Névleges feszültség	V= 18 18
Névleges fordulatszám	perc ^-1	9000 9000
Üresjáratí fordulatszám	perc ^-1	-4500 - 9000
max. csiszolókorong átmérő	mm 125 125
Csiszolóorsó menete		M 14 M 14
A csiszolótengely maximális menethossza	mm 22 22
Visszarúgási kikapcsolás		●	●
Újraindulás elleni védelem		●	●
A fordulatszám előválasztása		- ●
Súly az „EPTA-Procedure 01:2014" (01:2014 EPTA-eljárás) szerint
- rezgéscsillapító pótfogantyúval	kg	2,6 - 2,8*	2,6 - 2,8
- standard pótfogantyúval	kg	2,4 - 2,6*	2,4 - 2,6
Megengedett környezeti hőmérséklet
- a töltés során	°C	0...+45	0...+45
- az üzem során " és a tárolás során	°C	-20...+50	-20...+50
Javasolt akkumulátorok		GBA 18V...	GBA 18V...
		GBA 18V...W	GBA 18V...W
		ProCORE18V...	ProCORE18V...
Javasolt töltökészülékek		AL 18..	AL 18..
		GAL3680	GAL3680
Javasolt töltökészülékek az induktív akkumulátorokhoz		GAL 18... W	GAL 18... W
Adatátvitel
Bluetooth ^a		Bluetooth ^a 4.2(Low Energy) ^A)	Bluetooth ^a 4.2(Low Energy) ^A)
Jeltávolság		8 s	8 s
A jel hatótávolsága		legfeljebb 30 m ^(1)	legfeljebb 30 m ^(1)

* a felhasznált akkumulátortól függően
** korlátozott teljesítmény <0 °C hőmérsékletek esetén
A) A mobil eszközöknek kompatibiliseknek kell lenniük a Bluetooth®-Low Energy készülékekkel (4.1. verzio) és támogatniuk kell a Generic Access Profile-t (GAP).
B) A hatótávolság a külső feltételektől függően, beleértve ebbe az alkalmazásra kerülő vevőkészüléket is, erősen változó lehet. Zárt helyiségekben és férnes akadályok (például falak, polcok, koffer stb.) a Bluetooth®-hatótávolság lényegesen alacsonyabb lehet.

1 609 92A 47G | (15.11.17) Bosch Power Tools

Magyar | 213
Zaj és vibráció értékek

	GWS 18V-125 PC GWS 18V-125 PSC
	3 601 JG3 E.. 3 601 JG3 F..
A zajmérési eredmények az EN 60745-2-3 szabványnak megfelelően kerültek meghatározásra.
A készülék A-értékelésű zajszintjének tipikus értékei
Zajnyomásszint	dB(A)	79	79
Hangteljesítményszint	dB(A)	90	90
Bizonytalanság, K	dB	3	3
Viseljen fülvédöt!
a_n rezgési összértékek (a három irány vektorösszege) és K bizonytalanság az EN 60745-2-3 szabvány szerint:
Felület csiszolás (nagyolás):
a_n	m/s^2	5,0	5,0
K	m/s^2	1,5	1,5
Ciszolópapírral való csiszolás:
a_n	m/s^2	3,5	3,5
K	m/s^2	1,5	1,5

Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslésére is alkalmas.

A megadott rezgésszint az elektromos kézieszerszám fő alkalmazási területein való használat során fellépő érték. Ha az elektromos kézieszászámot más alkalmazásokra, különböző tartozékokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnövelheti.

A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakot is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használata. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámk karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

Összeszerelés

A Bluetooth ^® Low Energy Module GCY 30-4 használata

Megjegyzés: A GWS 18V-125 PC típusú elektromos kéziszerszámoknál a Bluetooth® GCY 30-4 Low Energy Module tartozékként kapható, a GWS 18V-125 PSC típusú elektromos kéziszerszámoknál pedig része a szállítmánynak.

A Bluetooth® Low Energy Module GCY 30-4 modullal kapcsolatos információk a hozzátartozó Kezelési Útmutatóban találhatók.

Az akkumulátor feltöltése

Csak a tartozékok oldalán megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek felelnek meg pon-

tosan az Ön elektromos kéziszerszámában alkalmazásra kerülő Li-ion-akkumulátornak.

Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltó-készülékben.

A Li-ion-akkumulátort bármikor fel lehet tölteni anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak.

A Li-ion-akkumulátort az elektronikus cellavédelem („Electronic Cell Protection – ECP“) védi a mély kisüléstől. Ha az akkumulátor kimerült, az elektromos kéziszerszámot egy védőkapcsoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább.

- Az elektromos kéziszerszám automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez megrongálhatja az akkumulátort.

Vegye figyelembe a hulladékba való eltávolitással kapcsolatos előírásokat.

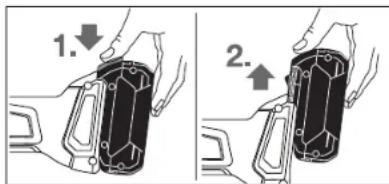

Az akkumulátor kivétele

A 7 akkumulátor két reteszelővállal van ellátva, amelyek meg gátolják, hogy az akkumulátor a 8 akkumulátor reteszelés feloldó gomb akaratlan megnyomásakor kiessen. Amíg az akkumulátor be van helyezve az elektromos kéziszerszámba, azt egy rugó a helyén tartja.

1. 2.

A 7 akkumulátor kivételéhez nyomja meg a 8 reteszelésfeloldó gombot és húzza ki az akkumulátort előrefelé az elektromos kéziszerszámból. Ne eröltesse a kihúzást.

214 | Magyar

Akkumulátor feltöltési kijelző (Akkumulátor típus: GBA 18V...) (lásd az „A” ábrát)

Az akkumulátor feltöltési szintjelző display három 25 zöld LED-je a 7 akkumulátor töltési szintjét mutatják. A feltöltési szintet biztonsági meggondolásokból csak álló elektromos kéziszerszám mellett lehet lekérdezni.

A töltési szint kijelzéséhez nyomja meg a 24 gombot. Erre el- távolított 7 akkumulátor esetén is van lehetőség.

LED Kapacitás

Folyamatos fény, 3 x zöld ≥2/3

Folyamatos fény, 2 x zöld ≥1/3

Folyamatos fény, 1 x zöld < 1/3

Villogó fény 1 x zöld tartalék

Ha a 24 nyomógomb megnyomása után egy LED sem gyullad ki, akkor az akkumulátor hibás és ki kell cserélni.

Megjegyzés: Az akkumulátor feltöltési szintje a 4 felhasználói felületen is kijelzésre kerül (lásd a „Felhasználói felület“) szakaszt.

Akkumulátor feltöltési kijelző

(Akkumulátortípus GBA 18V 6.3Ah/ProCORE18V...) (lásd a „B” ábrát)

A 35 akkumulátor töltöttségi szint kijelző öt zöld LED-je az akkumulátor töltöttségi szintjét mutatja. A töltöttségi szintet biztonsági okokból csak használaton kívüli elektromos kéziszer-szám esetén lehet lekérdezni.

A töltöttségi szint kijelzéséhez nyomja meg a 34 gombot. Erre kivett akkumulátor esetén is van lehetőség.

LED Kapacítás

Tartós fény, 5 x zöld	>80 - 100%
Tartós fény, 4 x zöld	>60 - ≤80%
Folyamatos fény, 3 x zöld	>40 - ≤60%
Folyamatos fény, 2 x zöld	>20 - ≤40%
Folyamatos fény, 1 x zöld	>0 - ≤20%
Villogó fény 1 x zöld	0%

Ha a 34 gomb megnyomása után egy LED sem világit, az akkumulátor meghibásodott és ki kell cserélni.

Megjegyzés: Az akkumulátor feltöltési szintje a 4 felhasználói felületen is kijelzésre kerül (lásd a „Felhasználói felület“) szakaszt.

A védöberendezések felszerelése

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szálításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék serüléseket okozhat.

Megjegyzés: Ha a csiszolótárcsa üzem közben eltörött, vagy ha a védőbúra vagy az elektromos kéziszerszám felvevő egy-ségei megrongálódtak, az elektromos kéziszerszámot azonnal el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vevőszolgálat és használati tanácsadás” fejezetben.

Védőbúra csiszoláshoz

Tegye rá a 12 védőbúrát az elektromos kéziszerszám fogadó egy-ségére, amíg a védőbúra kódoló billentyűi meg nem felelnek a fogadóegységnek. Eközben nyomja be és tartsa benyomva az 1 reteszelés feloldó kart.

Nyomja rá a 12 védőbúrát az or- sónyakra, amíg a védőbúra pere- me fel nem fekszik az elektromos kéziszerszám karimájára, majd fordítsa el a védőbúrát, amíg az jól hallhatóan be nem ugrik a he- lyére.

A 12 védőbura helyzetét a munka adottságainak megfelelően kell megválasztani. Nyomja el ehhez felfelé az 1 reteszelés feloldó kart és forditsa el a 12 védőburát a kívánt helyzetbe.

▶ Mindig úgy állítsa be a 12 védőbúrát, hogy az 1 reteszelés kioldó kar mind a három piros bütyke benyúljon a 12 védőbúra megfelelő bemélyedésébe.

- Állítsa úgy be a 12 védőbúrát, hogy a kezelő irányába ne repülhessen ki szikra.

A 12 védőburának csak az 1 reteszelés feloldó kar működtetése esetén szabad forognia! Ellenkező esetben az elektromos kéziszerszámot semmi esetre sem szabad tovább használni, hanem a vevőszolgálatnál le kell adni.

Tájékoztató: A 12 védőbúrán található kódoló bütykök gondoskodnak arról, hogy az elektromos kéziszerszámra csak arra illő védőbúrát lehessen felszerelni.

Védöbúra daraboláshoz

Kötött csiszolóanyaggal végzett daraboláshoz mindig használja a darabolásra szolgáló 17 védőbúrát.

Köben végzett darabolási munkák esetén mindig gondoskodjon kielégítő porelszívásról.

A darabolásra szolgáló 17 védőbúrát a csiszolásra szolgáló 12 védőbúrához hasonlóan kell felszerelni.

Elszívó búra daraboláshoz, vezetőszánnal

A darabolásra szolgáló 27 elszívó búrát védőszánnal a csiszolásra szolgáló 12 védőbúrához hasonlóan kell felszerelni.

Pótfogantyú

Az elektromos kéziszerszámot csak az arra felszerelt 10 pótfogantyúval együtt szabad használni.

Csavarja be a 10 pótfogantyút a munkának megfelelő helyzetben a hajtómű jobb vagy bal oldalába.

Rezgéscsillapító pótfogantyú

A rezgéscsillapító pótfogantyú egy kisebb rezgéssel járó, és ennek következtében kényelmesebb és biztonságosabb munkát tesz lehetővé.

Magyar | 215

▶ A pótfogantyún nem szabad változtatásokat végrehajtani.

Ha egy pótfogantyú megrongálódott, ne használja to-vább.

Kézvédő

A 20 gumi csiszolótányérral vagy a csészelakú kefével/kefés tárcsával/legyezőlapos tárcsával végzett munkákhoz mindig fel kell szerelni a kézvédőt 19.

Rögzítse a 19 kézvédöt a 10 pótfogantyúval.

A csiszolószerszámok felszerelése

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése elött, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintése-kor bekapcsolódó készülék sérüléseket okozhat.
▶ Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg le nem hültek. Munka közben a tárcsák erősen felhevülnek.

Tisztítsa meg a 11 csiszolóorsót és valamennyi felszerelésre kerülő alkatrészt.

A csiszolószerszámok rögzítéséhez és kilazításához nyomja meg a 3 tengelyrögzítögombot, hogy ezzel reteszelje a csiszolótengelyt.

A tengelyrögzítőgombot csak teljesen nyugalmi állapotban lévő csiszolótengely esetén szabad megnyomni! Ellenkező esetben az elektromos kéziszerszám megrongálódhat.

Csiszoló-/darabolótárcsa

Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének meg kell felelnie a szorítókarima méreteinek. Redukáló idomot, vagy adaptert nem szabad használni.

A gyémántbetétes darabolótárcsák alkalmazásakor ügyeljen arra, hogy a forgásirányt jelző nyil a gyémántbetétes darabolótárcsán megegyezzen az elektromos kéziszerszám forgásirányával (lásd a forgásirányt jelző nyilat a hajtóműfejen). A szerelési sorrend az ábrákat tartalmazó oldalon látható.

A csiszoló/daraboló tárcsa rögzítéséhez csavarja fel, majd a körmöskulccsal húzza meg szorosra a 15 befogó anyát, lásd az „Gyorsbefogó anya” c. szakaszt.

Ügyeljen a csiszolószerszám szoros rögzítésére, hogy az az elektromos kéziszerszám kifutásakor ne válhasson le az orsóról.

A csiszolószerszámok felszerelése után a készülék bekapcsolása előtt győződjön meg arról, hogy a csiszolószerszám helyesen van felszerelve és szabadon forog. Gondoskodjon arról, hogy a csiszolószerszám ne érjen hozzá a védőbúrához vagy más alkatrészekhez.

A 13 szorítókarimába a központozó perem körül egy műanyag alkatrész (O-gyűrű) található. Ha az O-gyűrű hiányzik, vagy megrongálódott, akkor a 13 szorítókarimát a további használat elött okvetlenól ki kell cserélni.

Legyezőlapos tárcsa

▶ A legyezőlapos tárcsával végzett munkákhoz mindig fel kell szerelni a 19 kézvédőt.

Gumi csiszolótányér

▶ A 20 gumi csiszolótányérrel végzett munkákhoz mindig fel kell szerelni a 19 kézvédőt.

A szerelési sorrend az ábrákat tartalmazó oldalon látható. Csavarozza fel a helyére és a kétkörmös kulccsal feszesen húzza meg a 22 hengeres anyát.

Csészealakú kefe/kefés tárcsa

▶ A csészelakú kefével/vagy a kefés tárcsával végzett munkákhoz mindig fel kell szerelni a 19 kézvédőt.

A szerelési sorrend az ábrákat tartalmazó oldalon látható. A csészealakú kefét/kefés tárcsát annyira fel kell tudni csavarozni a csiszolótengelyre, hogy az szorosan felfeküdjön a csiszolótengely menetének végénél a csiszolótengely karimájára. Húzza meg szorosra egy villáskulccsal a csészealakú kefét/kefés tárcsát.

Gyorsbefogó anya (SDS)-clic

A csiszoló szerszámok gyors cseréjéhez további szerszámok alkalmazása nélkül a 15 befogó anya helyett a 16 gyorsbefogó anyát is lehet használni.

▶ A 16 gyorsbefogó anyát csak nagyoló és hasítókorongokhoz szabad használni.
Csak hibátlan, kifogástalan 16 gyorsbefogó anyát használjon.
A felcsavaráskor ügyeljen arra, hogy a 16 gyorsbefogóanyának a felirattal ellátott oldala ne a csiszolótárcsa felé mutasson; a nyílnak a 38 indexjelre kell mutatnia.

38

A csiszolótengely rögzítéséhez nyomja meg a 3 tengelyrögzítógombot. A gyorsbefogó anya megszorításához forgassa el a csiszolótárcsát erőteljesen az óramutató járásával megegyező irányban.

216 | Magyar

Egy előírásszerűen rögzített hibátlan gyorsbefogó anyát a recézett gyúrűnek az óramutató járásával ellentétes irányba való elforgatásával kézzel ki lehet laztítna. Ha egy gyorsbefogóanya beékelődött, és nem lehet kicsavarni, erre a célra sohase használjon fogót, hanem csak kizárólag körmöskulcsot. A körmöskulcsot az ábrán látható módon kell használni.

Megengedett csiszolószerszámok

A készüléken az ezen Kezelési Utasításban megadott vala mennyi csiszolószerszám alkalmazható.

Az alkalmazásra kerülő csiszolószerszámok megengedett fordulatszámának [perc ^1 ], illetve megengedett kerületi sebességének [m/s] legalábbis el kell érnie az alábbi táblázatban megadott értékeket.

Ezért ügyeljen a csiszolószerszám címkéjén megadott megen- gedett fordulatszámra, illetve kerületi sebességre.

125722,2900080

125 -- 900080

75 30 M 14 9000 45

82 - M 14 9000 80

A hajtómüfej elfordítása (GWS 18V-125 PC)

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.

A hajtómüfejet 90°-os lépésekben el lehet fordítani. Igy a be-/kikapcsolót különleges esetekben, például balkezes kezelők számára kényelmesebben elérhető helyzetbe lehet forgatni. Csavarja ki teljesen a 4 csavart. Óvatosan forgassa el a hajtómüfejet az új helyzetbe, anélkül,

hogy eközben levenné a házról. Húzza meg ismét szorosra a 4csavart.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes falajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által törté- nő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltó hatásiuak, főleg ha a faanyag kezeléséhez más anyagok is vann- bennük (kromát, favédő vegyszerek). A készülékel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.

- Gondoskodjon a munkahely jó szellöztetéséről. - Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.

Gondoskodjon arról, hogy a munkahelyén ne gyülhes- sen össze por. A porok könnyen meggyulladhatnak.

Üzemeltetés

Üzembe helyezés

Az akkumulátor beszerelése

Tolja be a megtöltött 7 akkumulátort előlról az elektromos kéziszerszám lábrészébe, amig az akkumulátor biztonságos reteszelésre kerül.

Be- és kikapcsolás

I 2 O

Az elektromos kéziszerszám üzembe helyezéséhez tolja felfelé a 6 reteszelés feloldó kart, majd nyomja fel az 5 be-/ki-kapcsolót.

Az elektromos kéziszerszám kikapcsolásához engedje el az 5 be-/kikapcsolót.

Magyar|217

Az energia megtakarítására az elektromos kéziszerszémot csak akkor kapcsolja be, ha használja.

▶ Minden használat előtt ellenőrizze a csiszolószerszámokat. Győződjön meg arról, hogy a csiszolószerszám helyesen van felszerelve és szabadon forog. Hajtson végre egy legalább 1 perces, terhelésmentes próbafutást. Megrongálódott, nem kerek, vagy erősen berezgő csiszolószerszámokkal nem szabad dolgozni. A megrongálódott csiszolószerszámok széttörhetnek és személyi sérüléseket okozhatnak.

Visszarúgási kikapcsolás

Az elektromos kéziszerszám hirtelen visszarúgásakor, például daraboló vágásnál egy leblokkolás esetén, a motor áramellátását a rendszer elektronikus úton megszakítja.

Ekkor a 36 munkahely megvilágító lámpa fehér színben, a 32 állapot kijelző pedig piros színben villog.

Az ismételt üzembe helyezéshez hozza az 5 be-/kikapcsolót a kikapcsolt helyzetbe, majd ismét kapcsolja be az elektromos kéziszerszámot.

Újraindulás elleni védelem

Az újraindulás elleni védelem az áramellátás megszakítása majd helyreállítása esetén meggátolja az elektromos kéziszer szám akaratlan újraindulását. Ha az újraindulás elleni védelem aktiválva van, a 32 állapot kijelző piros színben villog.

Az ismételt üzembe helyezéshez hozza az 5 be-/kikapcsolót a kikapcsolt helyzetbe, majd ismét kapcsolja be az elektromos kéziszerszámot.

Felhasználói felület (lásd a „D” ábrát)

A 4 felhasználói a fordulatszám előválasztására és az elektromos kéziszerszám állapotának kijelzésére szolgál.

A fordulatszám előválasztása (GWS 18V-125 PSC)

A 31 fordulatszám előválasztó gombbal a szükséges fordulatszámot üzem közben is ki lehet jelölni.

Az alábbi táblázatban található értékek javasolt értékek.

Anyag	Alkalmazás	Betétszerszám		Fordulatszám-fokozat választás	GWS 18V-125 PSC[perc-1]
Fém	Lekefélés, rozsdátlanítás	Csészealakú kefe 1	4	5	0
Rozsdamentes acél	Csiszolás Rostszálas csiszolókorong 2		6	0	0
Fém Nagyoló csiszolás Csiszolótárcsa 3			9	0	0	0
Fém	Darabolás Darabolótárcsa		3	9	0
Kő	Darabolás	Gyémánt darabolótárcsa és vezetősín (közet darabolása csak a vezetősín használata mellett megengedett)		3	9	0

A fordulatszám fokozatoknál megadott fordulatszámok tájékoztató értékek.

▶ A betétszerszám megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos kézi-

szerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozékok szettörhetnek és kirepülhetnek.

Állapotkijelzők

Akkumulátor feltöltési szint kijelző (felhasználói felület) 29	Magyarázat/ok	Megoldás
zöld	Az akkumulátor feltöltve
sárga	Az akkumulátor majdnem üres	Rövid idön belül cserélje ki vagy töltse fel az akkumulátort
piros	Az akkumulátor nincs feltöltve (üres)	Cserélje ki vagy töltse fel az akkumulátort

Bosch Power Tools 1 609 92A 47G | (15.11.17)

Tülterhelés elleni védelem kijelző (felhasználói felület) 33	Magyarázat/ok Megoldás
sárga	Kritikus hömérséklet elérve (motor, elektronika, akkumulátor)	Járassa üresjáratban az elektromos kéziszerszámot és hagyja lehúlni
piros Az elektromos kéziszerszám túlme-	legedett és kikapcsol	Hagyja lehúlni az elektromos kéziszerszámot
Elektromos kéziszerszám állapot kijelző (felhasználói felület) 32	Magyarázat/ok Megoldás
zöld Státusz rendben –
sárga	A szerszám elérte a kritikus hömérsékletet vagy az akkumulátor majd-nem üres	Járassa üresjáratban az elektromos kéziszerszámot és hagyja így lehúlni vagy rö-vid időn belül cserélje ki vagy töltse fel az akkumulátort
piros szinben világit	Az elektromos kéziszerszám túlme-legedett vagy az akkumulátor leme-rült	Hagyja lehúlni az elektromos kéziszerszámot vagy cserélje ki, illetve töltse fel az akkumulátort
piros szinben villog	A visszarúgási lekapcsoló vagy az újrabekapcsolás elleni védelem le-oldott	Kapcsolja ki, majd ismét kapcsolja be az elektromos kéziszerszámot
kék villogás	Az elektromos kéziszerszám össze van kapcsolva a mobilis végberen-dezéssel vagy a beállítások éppen átvitelre kerülnek	–

Konnektivitási funkciók

A Bluetooth® Low Energy Module GCY 30-4 modullal a követ kező konnektivitási funkciók állnak az elektromos kéziszer-számon rendelkezésre:

– Regisztrálás és személyre szabás
- Státusz ellenőrzése, figyelmeztető üzenetek kiadása
- Altalános információk és beállítások
- A d m i n i s z t r á c i ó

A Bluetooth® Low Energy Module GCY 30-4 modullal kapcsolatos információk a hozzátartozó Kezelési Útmutatóban találhatók.

Munkavégzési tanácsok

Az elektromos kéziszerszám az abba behelyezett Bluetooth ^1 Low Energy Module GCY 30-4 modullal, rádió-interféssel van felszerelve. Vegye tekintetbe a helyi, például repülőgépekben vagy kórházakban érvényes üzemeltetési korlátozásokat.
▶ Ha tartófalakba vág réseket, óvatosan járjon el, lásd a „Tájékoztató a statikáról” c. szakaszt.
Fogja be a munkadarabot, ha azt a saját súlya nem megbízhatóan rögzíti.
▶ Sohase vesse alá az elektromos kéziszerszámot akkora terhelésnek, hogy az ettől leálljon.
Magas terhelés után hagyja még néhány percig üresjáratban működni az elektromos kéziszerszámot, hogy a betétszerszám lehüljön.
▶ Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg le nem hültek. Munka közben a tárcsák erösen felhevülnek.

▶ Ne használja az elektromos kéziszerszámot egy daraboló állvánnyal.

Ha az elektromos kéziszerszám elektrosztatikusan feltöltödik, a beépített elektronika kikapcsolja az elektromos kéziszerszá-mot.
Az elektromos kéziszerszám üzembe helyezéséhez tolja felfelé a 6 reteszelés feloldó kart, majd nyomja fel az 5 be-/ki-kapcsolót.

Nagyoló csiszolás

▶ Sohase használjon hasítókorongokat nagyoló csiszoláshoz.

A nagyolási szög 30° és legfeljebb 40° között a nagyolásnál a legjobb eredményekhez vezet. Az elektromos kéziszerszámot mérsékelt nyomással előre és hátra mozhgassa. Így a munkadarab nem forrósodik fel, nem szineződik el és nem jelennek meg rajta karcolások.

Legyezölapos tárcsa

A legyezölapos tárcsával (tartozék) görbe felületeket és profilokat is meg lehet munkálni.

A legyezőlapos tárcsák élettartama lényegesen hosszabb, zajszintjük és csiszolási hömérsékletük lényegesen alacsonyabb, mint a szokásos csiszolókorongoké.

Fémek darabolása

Kötött csiszolóanyaggal végzett daraboláshoz mindig használja a darabolásra szolgáló 17 védőbúrát.

A darabolásnál a készüléket a megmunkálásra kerülő anyag- nak megfelelő mérsékelt elötolással mozgassa előre. Ne gyakoroljon nyomást a hasítókorongra, ne ékelje be és ne rezgesse be a korongot.

Magyar|219

A kifutó hasítókorongot nem szabad oldalirányú nyomással le-fékezni.

Az elektromos kéziszer- számot mindig a forgáss- sal ellenkező iránybakell vezetni. Ellenkező eset- ben a készülék irányít- hatatlanul kiugorhat a vágásból.

A profilok és négyszögletes csövek darabolásánál a legcélszerübb a legkisebb keresztmetszetnél kezdeni a munkát.

Terméskő darabolása (lásd a „C” ábrát)

Köben végzett darabolási munkák esetén mindig gondoskodjon kielégítő porelszívásról.
▶ Viseljen porvédő álarcot.
- Az elektromos kéziszerszámot csak száraz vágással, illetve csiszolással való megmunkálására szabad használni.

A terméskövek darabolásához legcélszerübb egy gyémántbetétes darabolótárcsát használni.

A vezetőszánnal végzett daraboláshoz szolgáló 27 elszívó búra alkalmazása esetén a porszívó berendezésnek köpor elszívására is engedélyezve kell lennie. Bosch erre alkalmas porszívókat tud ajánlani.

Kapcsolja be az elektromos kéziszerszámot és helyezze fel a vezetőszán első részével a megmunkálásra kerülő munkadarabra. Az elektromos kéziszerszámot a megmunkálásra kerülő anyagnak megfelelő mérsékelt elötolással mozgassa előre.

Különösen kemény anyagok, például magas kavicstartalmű beton darabolásakor a gyémäntbetétes darabolótárcsa túlhevülhet és megrongálódhat. A gyémäntbetétes darabolótárcsával együtt körbefutó szikrakoszorú túlhevülésre utal. Ebben az esetben szakítsa félbe a darabolási folyamatot és járassa a gyémäntbetétes darabolótárcsát rövid ideig alapjáratban a legmagasabb fordulatszámon, hogy az lehülhessen. Ha a munkateljesítmény észrevehetően csökken és a tárcsát szikrakoszorú veszi körül, akkor ez arra utal, hogy a gyémäntbetétes darabolótárcsa eltompult. A gyémäntbetétes darabolótárcsát egy abrazív hatású anyagban (például mészhomokkő) végzett rövid vágásokkal ismét ki lehet élesíteni.

Tájékoztató a statikáról

A tartó falakban vágható rések a DIN 1053 német szabvány 1. részében vagy az adott országban érvényes hasonló szabványokban vannak rögzítve.

Ezeket az előírásokat okvetlenül be kell tartani. A munka meg kezdése elött kérje ki a felelős statikus, építész vagy az illetékes építésvezetőség véleményét.

Tájékoztató az akkumulátor optimális kezeléséhez

Óvja meg az akkumulátort a nedvességtől és a víztől.

Az akkumulátort csak a - 20 °C ... 50 °C hömérséklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjármüben.

Idönként tisztítsa meg az akkumulátor szellőzörését egy puha, tiszta és száraz ecsettel.

Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor el használódott és ki kell cserélni.

Vegye figyelembe a hulladékba való eltávolitással kapcsolatos előírásokat.

Karbantartás és szerviz

Karbantartás és tisztítás

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcser, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be -ykikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.

Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzönyílásait, hogy jól és biztonságosan dolgozhasson.

A tartozékokat gondosan tárolja és kezelje.

Vevöszolgálat és használati tanácsadás

A Vevőszolgálat választ ad a termékének javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdéseire. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a címen találhatók:

www.bosch-pt.com

A Bosch Használati Tanácsadó Team szívesen segít, ha termékeinkkel és azok tartozékaival kapcsolatos kérdései vannak. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék tipustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömröi út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch-pt.hu

220 | Русский

Szállítás

A termékben található lithium-ion-akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállithatják.

Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény elökészítésébe be kell vonni egy veszélyes áru szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson.

Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat.

Hulladékkezelés

Az elektromos kéziszerszámokat, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra elökészíteni.

Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2012/19/EU európai irányelvnek és az elromlott vagy elhasznált akkumulátorokra/elemekre vonatkozó 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyüpteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Akkumulátorok/elemek:

Li-ion:

Kérjük vegye figyelembe az „Szállítás” fejezetben, a 220 oldalon leírtakat.

A változtatások joga fenntartva.

Русский
