| Značka | Bosch |
| Model | GWS 18V-125 PC |
| Kategória | Bezdrôtová uhlová brúska |
| Menovité napätie | 18 V |
| Menovité otáčky | 9000 ot/min |
| Max. priemer kotúča | 125 mm |
| Závit vretena | M14 |
| Hmotnosť (podľa EPTA) | 2,4 - 2,8 kg (v závislosti od batérie a rukoväte) |
| Napájanie | Lítiovo-iónová batéria 18 V (odporúčaná GBA 18V... alebo ProCORE18V...) |
| Odporúčané nabíjačky | AL 18.., GAL3680 |
| Ochrana | Zastavenie pri spätnom náraze, Ochrana proti neúmyselnému spusteniu |
| Spúšťový spínač | Spínač Zap/Vyp s odblokovacou pákou |
| Blokovanie vretena | Áno, na výmenu príslušenstva |
| Pripojiteľnosť | Kompatibilný s modulom Bluetooth® Low Energy GCY 30-4 (voliteľné) |
| Rozsah teplôt (prevádzka) | 0 až +45 °C |
| Rozsah teplôt (skladovanie) | -20 až +50 °C |
| Použitie | Brúsenie, rezanie, brúsenie, kefovanie kovov a kameňa |
| Údržba | Čistite vetracie otvory mäkkou kefou; pred údržbou vyberte batériu |
| Náhradné diely | Dostupné na www.bosch-pt.com |
| Dodávané príslušenstvo | Prídavná rukoväť, ochranný kryt na brúsenie, kolíkový kľúč, upínacia matica |
| Záruka | Obráťte sa na servis Bosch |
Často kladené otázky - GWS 18V125 PC BOSCH
Otázky používateľov k GWS 18V125 PC BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Uhlová brúska vo formáte PDF zadarmo! Nájdite svoj návod GWS 18V125 PC - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GWS 18V125 PC značky BOSCH.
NÁVOD NA OBSLUHU GWS 18V125 PC BOSCH
Prvotný návod na použitie

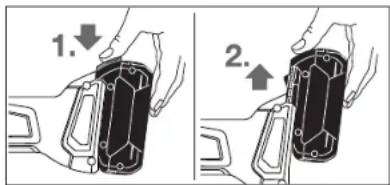

Odejmutie akumulátora
Poškodenú prídavnú rukoväť ďalej nepoužívajte.
Ochrana ruky
Prečítajte si všetky výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie.
Zanedbanie výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie.
Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).
Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Týmto náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli prach alebo pary zapáliť.
Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratiť kontrolu nad náradím.
Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom. Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. rúry, vykurovacie telesá, sporáky a chladničky. Keby bolo Vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom. - Chráňte elektrické náradie pred účinkami dažďa a vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom. Nepoužívajte prívodnú šnúru mimo určený účel na nosenie ručného elektrického náradia, na jeho zavesenie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra nedostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa súčiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elektrickým prúdom. Keď pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použi-
Slovensky | 195
tie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom.
Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.
Bezpečnosť osôb
Buďte ostražitý, sústreďte sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, keď ste unavený, alebo keď ste pod vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia. Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomôcok, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použitia znižujú riziko poranenia. Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu. ▶ Skôr ako náradie zapnete, odstráňte z neho nastavovacie náradie alebo kľúče na skrutky. Nastavovací nástroj alebo kľúč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobiť vážne poranenia osôb. Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj a neprestajne udržiavajte rovnováhu. Takto budete môcť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať. - Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blízkosti rotujúcich súčiastok náradia. Voľný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia. Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Starostlivé používanie ručného elektrického náradia a manipulácia s ním
▶ Ručné elektrické náradie nikdy nepreťažujte. Používajte také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického ná-
radia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
Nepoužívajte nikdy také ručné elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi. Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia. Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené, alebo ktoré si neprečítali tieto Pokyny. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby. ▶ Ručné elektrické náradie starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokujú, či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negatívne ovplyvňovať správne fungovanie ručného elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymeniť. Veľa nehôd bolo spôsobených nedostatočnou údržbou elektrického náradia. ▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť. Používajte ručné elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohľadnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viesť k nebezpečným situáciám.
Starostlivé používanie akumulátorového ručného elektrického náradia a manipulácia s ním
Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka, určená na nabíjanie určitého druhu akumulátorov, na nabíjanie iných akumulátorov, hrozí nebezpečenstvo požiaru. ▶ Do elektrického náradia používajte len príslušné určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru. Nepoužívané akumulátory neuschovávajte tak, aby mohli prísť do styku s kancelárskymi sponkami, mincami, kľúčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo vznik požiaru. Z akumulátora môže pri nesprávnom používaní vytekať kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do kontaktu s očami, po výplachu očí vyhľadajte aj lekára. Unikajúca kvapalina
z akumulátora môže mať za následok podráždenie pokožky alebo popáleniny.
Servisné práce
▶ Ručné elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná.
Bezpečnostné pokyny pre uhlovú brúsku
Spoločné bezpečnostné pokyny pre brúsenie, brúsenie brúsnym papierom, prácu s drôtenou kefou, leštenie a rezanie
Toto ručné elektrické náradie sa používa ako brúska, brúska na brúsenie skleným papierom, drôtenou kefou a tiež ako náradie na rezanie. Rešpektujte všetky výstražné upozornenia, pokyny, obrázky a údaje, ktoré ste dostali s týmto ručným elektrickým náradím. Ak by ste nedodržali nasledujúce pokyny, mohlo by to mať za následok zásah elektrickým prúdom, vznik požiaru a/alebo vážne poranenie. Toto ručné elektrické náradie nie je vhodné na leštenie. Tie spôsoby použitia, pre ktoré nebolo toto ručné elektrické náradie určené, môžu znamenať ohrozenie zdravia a zapríčiniť poranenia. Nepoužívajte žiadne také príslušenstvo, ktoré nebolo výrobcom určené a odporúčané špeciálne pre toto ručné elektrické náradie. Okolnosť, že príslušenstvo sa dá na ručné elektrické náradie upevniť, ešte neznamená, že to zaručuje jeho bezpečné používanie. Prípustný počet obrátok pracovného nástroja musí byť minimálne taký vysoký ako maximálny počet obrátok uvedený na ručnom elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako je prípustné, by sa mohlo rozlámať a rozletieť po celom priestore pracoviska. Vonkajší priemer a hrúbka pracovného nástroja musia zodpovedať rozmerovým údajom uvedeným na ručnom elektrickom náradí. Nesprávne dimenzované pracovné nástroje nemôžu byť dostatočne odclonené a kontrolované. ▶ Pracovné nástroje, ktoré sú vybavené vložkou so závitom, musia presne pasovať na závit brúsneho vretena. Pri takých pracovných nástrojoch, ktoré sa montujú pomocou príruby, treba priemer otvoru pracovného nástroja prispôsobiť upínaciemu priemeru príruby. Pracovné nástroje, ktoré nie sú presne upevnené do upínacieho mechanizmu ručného elektrického náradia, sa otáčajú nerovnomerne a intenzívne vibrujú, čo môže mať za následok stratu kontroly nad ručným elektrickým náradím. Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím tohto ručného elektrického náradia skontrolujte, či nie sú pracovné nástroje, ako napr. brúsne kotúče, vyštrbené alebo vylomené, či nemajú brúsne taniere vylomené miesta, trhliny alebo miesta intenzívneho opotrebovania, či nie sú na drôtených kefách uvoľnené alebo polámané drôty. Keď ručné elektrické náradie alebo pracovný nástroj spadli na zem, prekontrolujte, či nie sú poškodené, alebo použite
nepoškodený pracovný nástroj. Keď ste prekontrolovali a upnuli pracovný nástroj, zabezpečte, aby ste neboli v rovine rotujúceho nástroja, a aby sa tam ani nenachádzali žiadne iné osoby, ktoré sú v blízkosti Vášho pracoviska, a nechajte ručné elektrické náradie bežať jednu minútu na maximálne obrátky. Poškodené pracovné nástroje sa obyčajne počas tejto doby testovania zlomia.
Používajte osobné ochranné prostriedky. Podľa druhu použitia náradia používajte ochranný štít na celú tvár, štít na oči alebo ochranné okuliare. Pokiaľ je to primerané, používajte ochrannú dýchaciu masku, chrániče sluchu, pracovné rukavice alebo špeciálnu zásteru, ktorá vás uchráni pred odletujúcimi drobnými čiastočkami brusiva a obrábaného materiálu. Predovšetkým oči treba chrániť pred odletujúcimi cudzími telieskami, ktoré vznikajú pri rôznom spôsobe používania náradia. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Keď je človek dlhšiu dobu vystavený hlasnému hluku, môže utrpieť stratu sluchu. Zabezpečte, aby sa iné osoby nachádzali v bezpečnej vzdialenosti od vášho pracoviska. Každá osoba, ktorá vstúpi do pracovného dosahu náradia, musí byť vybavená osobnými ochrannými pomôckami. Úlomky obrobku alebo zlomený pracovný nástroj môžu odletieť a spôsobiť poranenie osôb aj mimo priameho pracoviska. Držte ručné elektrické náradie len za izolované plochy rukovätí, ak vykonávate takú prácu, pri ktorej by mohol použitý pracovný nástroj natrafiť na skryté elektrické vedenia. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť zásah elektrickým prúdom. Nikdy neodkladajte ručné elektrické náradie skôr, ako sa pracovný nástroj úplne zastaví. Rotujúci pracovný nástroj sa môže dostať do kontaktu s odkladacou plochou, následkom čoho by ste mohli stratiť kontrolu nad ručným elektrickým náradím. Nikdy nemajte ručné elektrické náradie zapnuté vtedy, keď ho prenášate na iné miesto. Náhodným kontaktom vašich vlasov alebo vášho oblečenia s rotujúcim pracovným nástrojom by sa vám pracovný nástroj mohol zavŕtať do tela. Pravidelne čistite vetracie otvory svojho ručného elektrického náradia. Ventilátor motora vťahuje do telesa náradia prach a veľké nahromadenie kovového prachu by mohlo spôsobiť vznik nebezpečného zásahu elektrickým prúdom. ▶ Nepoužívajte toto ručné elektrické náradie v blízkosti horľavých materiálov. Odletujúce iskry by mohli tieto materiály zapáliť. Nepoužívajte žiadne také pracovné nástroje, ktoré potrebujú chladenie kvapalinou. Používanie vody alebo iných tekutých chladiacich prostriedkov môže mať za následok zásah elektrickým prúdom.
Spätný ráz a príslušné výstražné upozornenia
▶ Spätný ráz je náhlou reakciou náradia na vzpriečený, zaseknutý alebo blokujúci pracovný nástroj, napríklad brúsny kotúč.
ný kotúč, brúsny tanier, drôtená kefa a pod. Zaseknutie alebo zablokovanie vedie k náhlemu zastaveniu rotujúceho pracovného nástroja. Takýmto spôsobom sa nekontrolované ručné elektrické náradie rozkrúti na zablokovanom mieste proti smeru otáčania pracovného nástroja. Keď sa napríklad brúsny kotúč vzpriči alebo zablokuje v obrobku, môže sa hrana brúsneho kotúča, ktorá je zapichnutá do obrobku, zachytiť v materiáli a tým sa vylomiť z brúsneho taniera, alebo spôsobiť spätný ráz náradia. Brúsny kotúč sa potom pohybuje smerom k osobe alebo smerom preč od nej podľa toho, aký bol smer otáčania kotúča na mieste zablokovania. Brúsne kotúče sa môžu v takomto prípade aj rozlomiť.
Spätný ráz je následkom nesprávneho a chybného používania ručného elektrického náradia. Vhodnými preventívnymi opatreniami, ktoré popisujeme v nasledujúcom texte, mu možno zabrániť.
Ručné elektrické náradie vždy držte pevne a svoje telo a ruky udržiavajte vždy v takej polohe, aby ste vydržali prípadný spätný ráz náradia. Pri každej práci používajte prídavnú rukoväť, ak ju máte k dispozícii, aby ste mali čo najväčšiu kontrolu nad silami spätného rázu a reakčnými momentmi pri rozbehu náradia. Pomocou vhodných opatrení môže obsluhujúca osoba sily spätného rázu a sily reakčných momentov zvládnuť. - Nikdy nedávajte ruku do blízkosti rotujúceho pracovného nástroja. Pri spätnom ráze by Vám mohol pracovný nástroj zasiahnuť ruku. Nemajte telo v priestore, do ktorého by sa mohlo ručné elektrické náradie v prípade spätného rázu vymrštiť. Spätný ráz vymrští ručné elektrické náradie proti smeru pohybu brúsneho kotúča na mieste blokovania. Mimoriadne opatrne pracujte v oblasti rohov, ostrých hran a pod. Zabraňte tomu, aby obrobok vymrštil pracovný nástroj proti Vám, alebo aby sa v ňom pracovný nástroj zablokoval. Rotujúci pracovný nástroj má sklon zablokovať sa v rohoch, na ostrých hranách alebo vtedy, keď je vyhodený. To spôsobí stratu kontroly nad náradím alebo jeho spätný ráz. Nepoužívajte žiadny reťazový ani iný ozubený pílový list. Takéto pracovné nástroje často spôsobujú spätný ráz alebo stratu kontroly nad ručným elektrickým náradím.
Osobitné bezpečnostné predpisy pre brúsenie a rezanie
Používajte výlučne brúsne telesá schválené pre Vaše ručné elektrické náradie a ochranný kryt určený pre konkrétne zvolené brúsne teleso. Brúsne telesá, ktoré neboli schválené pre dané ručné elektrické náradie, nemôžu byť dostatočne odclonené a nie sú bezpečné. Lomené brúsne kotúče treba montovať tak, aby ich brúsna plocha neprečnievala cez rovinu okraja ochranného krytu. Neodborne namontovaný brúsny kotúč, ktorý prečnieva cez rovinu okraja ochranného krytu, sa nedá dostatočne odcloniť. Ochranný kryt musí byť spoľahlivo upevnený priamo na ručnom elektrickom náradí a musí byť nastavený tak, aby sa dosiahla maximálna miera bezpečnosti a aby bola proti obsluhujúcej osobe otvorená iba najmenšia možná časť brúsneho telesa.
šia možná časť brúsneho telesa. Ochranný kryt pomáha chrániť obsluhujúcu osobu pred úlomkami materiálu, pred náhodným kontaktom s brúsnym telesom, ako aj pred iskrami, ktoré by mohli zapáliť odev obsluhujúcej osoby.
Brúsne telesá sa smú používať len pre príslušnú odporúčanú oblasť používania. Napr.: Nikdy nesmiete brúsiť bočnou plochou rezacieho kotúča. Rezacie kotúče sú určené na uberanie materiálu hranou kotúča. Pôsobenie bočnej sily na tento kotúč môže spôsobiť jeho zlomenie. Vždy používajte pre vybraný typ brúsneho kotúča nepoškodenú upínaciu prírubu správneho rozmeru a tvaru. Vhodná príruba podopiera brúsny kotúč a znižuje nebezpečenstvo zlomenia brúsneho kotúča. Príruby pre rezacie kotúče sa môžu odlišovať od prírub pre ostatné brúsne kotúče. Nepoužívajte žiadne opotrebované brúsne kotúče z väčšieho ručného elektrického náradia. Brúsne kotúče pre väčšie ručné elektrické náradie nie sú dimenzované pre vyššie obrátky menších ručných elektrických náradí a môžu sa rozlomiť.
Ďalšie osobitné výstražné upozornenia k rezacím kotúčom
Vyhýbajte sa zablokovaniu rezacieho kotúča alebo použitiu príliš veľkého prítlaku. Nevykonávajte žiadne nadmerne hlboké rezy. Preťaženie rezacieho kotúča zvyšuje jeho namáhanie a náchylnosť na vzpričenie alebo zablokovanie, a tým zvyšuje aj možnosť vzniku spätného rázu alebo zlomenia rezacieho kotúča. Vyhýbajte sa priestoru pred rotujúcim rezacím kotúčom a za ním. Keď pohybujete rezacím kotúčom v obrobku smerom od seba, v prípade spätného rázu môže byť ručné elektrické náradie vymrštené rotujúcim kotúčom priamo na Vás. Ak sa rezací kotúč zablokuje, alebo ak prerušíte prácu, ručné elektrické náradie vypnite a pokojne ho držte dovtedy, kým sa rezací kotúč úplne zastaví. Nepokúšajte sa vyberať rezací kotúč z rezu vtedy, keď ešte beží, pretože by to mohlo mať za následok vyvolanie spätného rázu. Zistite príčinu zablokovania rezacieho kotúča a odstráňte ju. Nikdy nezapínajte znova ručné elektrické náradie dovtedy, kým sa rezací kotúč nachádza v obrobku. Skôr ako budete opatrne pokračovať v reze, počkajte, kým dosiahne rezací kotúč maximálny počet obrátok. V opačnom prípade sa môže rezací kotúč zaseknúť, vyskočiť z obrobku alebo vyvolať spätný ráz. ▶ Veľké platne alebo veľkorozmerné obrobky pri rezaní podoprite, aby ste znížili riziko spätného rázu zablokovaním rezacieho kotúča. Veľké obrobky sa môžu prehnúť následkom vlastnej hmotnosti. Obrobok treba podoprieť na oboch stranách, a to aj v blízkosti rezu aj na hrane. Mimoriadne opatrný buďte pri rezaní výrezov do neznámych stien alebo do iných neprehľadných miest. Zapichovaný rezací kotúč môže pri zarezaní do plynového alebo vodovodného potrubia, do elektrického vedenia alebo iných objektov spôsobiť spätný ráz.
Osobitné bezpečnostné pokyny pre brúsenie brúsnym papierom
Nepoužívajte žiadne nadrozmerné brúsne listy, ale dodržiavajte údaje výrobcu o rozmeroch brúsnych listov. Brúsne listy, ktoré presahujú okraj brúsneho taniera, môžu spôsobiť poranenie a viesť k zablokovaniu, alebo k roztrhnutiu brúsnych listov alebo k spätnému rázu.
Osobitné bezpečnostné pokyny pre prácu s drôtenými kefami
Všímajte si, či z drôtenej kefy nevypadávajú počas obvyklého používania kúsky drôtu. Drôtenú kefu preto nepreťažujte príliš veľkým prítlakom. Odlietavajúce kúsky drôtu môžu ľahko preniknúť tenkým odevom a/alebo vniknúť do kože. Ak sa odporúča používanie ochranného krytu, zabráňte tomu, aby sa ochranný kryt a drôtená kefa mohli dotýkať. Tanierové a miskovité drôtené kefy môžu následkom pritláčania a odstredivých síl zväčšiť svoj priemer.
Ďalšie výstražné upozornenia
Používajte ochranné okuliare.
Používajte vhodné prístroje na vyhľadávanie skrytých elektrických vedení a potrubí, aby ste ich nenavŕtali, alebo sa obráťte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobiť požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu. Nedotýkajte sa brúsnych ani rezacích kotúčov skôr, kým dostatočne nevychladnú. Brúsne a rezacie kotúče sa pri práci veľmi rozpália. Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou. - Akumulátor neotvárajte. Hrozí nebezpečenstvo skratovania.
Chráňte akumulátor pred horúčavou, napr. aj pred trvalým slnečným žiarením, pred ohňom, vodou a vlhkosťou. Hrozí nebezpečenstvo výbuchu.
Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a v prípade nevoľnosti vyhľadajte lekársku pomoc. Tieto výpary môžu podráždiť dýchacie cesty. ▶ Používajte tento akumulátor iba spolu s Vaším výrobkom Bosch. Len takýmto spôsobom bude akumulátor chránený pred nebezpečným preťažením. - Špicatými predmetmi, ako napr. klince alebo skrutkovače, alebo pôsobením vonkajšej sily môže dôjsť k poškodeniu akumulátora. Vo vnútri môže dôjsť k skratu
a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriať.
Pozor! Pri používaní elektrického náradia s funkciou Bluetooth® môže dochádzať k rušeniu iných prístrojov a zariadení, lietadiel a medicínskych zariadení (napríklad kardiostimulátorov, načúvacích prístrojov). Takisto nie je možné úplne vylúčiť negatívny vplyv na ľudí a zvieratá nachádzajúce sa v bezprostrednom okolí. Elektrické náradie s funkciou Bluetooth® nepoužívajte v blízkosti medicínskych zariadení, čerpacích staníc, chemických zariadení, oblastí s nebezpečenstvom výbuchu a v oblastiach s prítomnosťou výbušnín. Elektrické náradie s funkciou Bluetooth® nepoužívajte v lietadlách. Zabráňte prevádzkovaniu dlhší čas v priamej blízkosti tela. Slovné označenie Bluetooth® , ako aj obrazové znaky (logá) sú registrovanými ochrannými známkami a vlastníctvom spoločnosti Bluetooth SIG, Inc. Akékoľvek použitie tohto slovného označenia/obrazových znakov firmou Robert Bosch Power Tools GmbH je licencované.
Popis produktu a výkonu
Prečítajte si všetky výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie.
Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a nechajte si ju vyklopenú po celý čas, keď čítate tento Návod na používanie.
Používanie podľa určenia
Toto ručné elektrické náradie je určené na rezanie, na hrubovanie (obrusovanie) a na obrábanie drôtenou kefou kovových a kamenných materiálov bez použitia vody. Na rezanie pomocou brúsnych nástrojov obsahujúcich spojivo treba používať špeciálny ochranný kryt na rezanie. Pri rezaní do kameňa treba zabezpečiť dostatočne intenzívne odsávanie prachu.
Pomocou vhodných brúsnych nástrojov sa toto ručné elektrické náradie môže používať aj na brúsenie pomocou brúsneho papiera.
Údaje a nastavenia elektrického náradia sa dajú prenášať pri vloženom module Bluetooth® Low Energy Module GCY 30-4 prostredníctvom technológie rádiového prenosu Bluetooth®, medzi elektrickým náradím a mobilným koncovým zariadením.
GWS 18V-125 PSC:
Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie elektrického náradia na grafickej strane tohto Návodu na používanie.
1 Uvoľňovacia páka pre ochranný kryt 2 Šípka smeru otáčania na telese náradia 3 Aretačné tlačidlo vretena 4 Používateľské rozhranie (GWS 18V-125 PSC) 5 Vypínač
6 Odisťovacia páčka pre spínač
7 Akumulátor
8 Tlačidlo uvoľnenia aretácie akumulátora*
9 Kryt Bluetooth® Low Energy Module GCY 30-4
10 Prídavná rukoväť (izolovaná plocha rukoväte)
11 Brúsne vreteno
12 Ochranný kryt na brúsenie
13 Upínacia príruba s podložkou
14 Brúsny kotúč*
15 Upínacia matica
16 Rýchloupínacia matica \$DS4=lic
22 Okrúhla matica 1 23 Miskovitá kefa* 24 Tlačidlo pre indikáciu stavu nabitia akumulátora (GBA 18V...)* 25 Indikácia stavu nabitia akumulátora (GBA 18V...) 26 Rukoväť (izolovaná plocha rukoväte) 27 Odsávací kryt na rezanie s vodiacimi saňami* 28 Diamantový rezný kotúč* 29 Indikácia stavu nabitia akumulátora (používateľské rozhranie) 30 Indikácia stupňa predvoľby otáčok (používateľské rozhranie) 31 Tlačidlo predvoľby otáčok (používateľské rozhranie) 32 Indikácia stavu elektrického náradia (používateľské rozhranie) 33 Indikácia ochrany proti preťaženiu (používateľské rozhranie) 34 Tlačidlo ukazovateľa stavu nabitia (GBA 18V 6.3Ah/ProCORE18V...) 35 Ukazovateľ stavu nabitia akumulátora (GBA 18V 6.3Ah/ProCORE18V...) 36 LED pracovné osvetlenie (GWS 18V-125 PSC) 37 Diamantová vrtacia korunka* *Zobrazené alebo popísané príslušenstvo nepatrí celé do základnej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva.
Technické údaje
| Uhlová brúska GWS 18V-125 PC GWS 18V-125 PSC | |||
| Vecné číslo | 3 601 JG3 E.. 3 601 JG3 F.. | ||
| Menovité napätie | V= 18 18 | ||
| Menovitý počet obrátok | min -1 | 9000 9000 | |
| Počet voľnobežných obrátok | min -1 | - 4500 - 9000 | |
| max. priemer brúsneho kotúča | mm 125 125 | ||
| Závit brúsneho vretena | M 14 M 14 | ||
| max. dĺžka závitu brúsneho vretena | mm 22 22 | ||
| Vypnutie pri spätnom ráze | ● | ● | |
| Ochrana proti opätovnému rozbehnutiu | ● | ● | |
| Predvol’ba počtu obrátok | - ● | ||
| Hmotnosť podľa EPTA-Procedure 01:2014 | |||
| - s p r í d a v n o u r u k o v ā fou tlmiacou vibrácie | kg | 2,6 - 2,8* | 2,6 - 2,6* |
| - so štandardnou prídavnou rukovátou | kg | 2,4 - 2,6* | 2,4 - 2,6* |
| Povolená teplota okolia | |||
| - pri nabijani | °C | 0...+45 | 0...+45 |
| - p r i p r e v “a prískladovaní | °C | -20...+50 | -20...+50 |
| * v závislosti od použitého akumulátora | |||
| ** obmedzený vykon pri teplote <0 °C | |||
| A) Mobilné koncové zariadeniamusia byť kompatibilné so zariadeniami Bluetooth®-Low-Energy (verzia 4.1) a musia podporovat Generic Access Profile (GAP). | |||
| B) Dosah sa môže podľa vonkajších podmienok, vrálané použitého prijimača, vyrazne menif. V uzavretych priestoroch a cez kovové prekažky (napr.steny, police, kufre atd.) môže byť dosah Bluetooth® vyrazne mení. | |||
Bosch Power Tools 1 609 92A 47G | (15.11.17)
200 | Slovensky
| Uhlová brúská GWS 18V-125 PC GWS 18V-125 PSC | ||
| Odporúčané akumulátory | GBA 18V...GBA 18V... WProCORE18V... | GBA 18V...GBA 18V... WProCORE18V... |
| Odporúčané nabíjačky | AL 18..GAL3680 | AL 18..GAL3680 |
| Odporúčané nabíjačky pre indukčné akumulátory | GAL 18... W GAL 18... W | |
| Prenos údajov | ||
| Bluetooth® Bluetooth® 4.2 | (Low Energy) A) | Bluetooth® 4.2(Low Energy) A) |
| Odstup signálu 8 s 8 s | ||
| Dosah signálu | maximálne 30 m B) | maximálne 30 m B) |
* v závislosti od použitého akumulátora ** obmedzený výkon pri teplote <0 °C A) Mobilné koncové zariadenia musia byť kompatibilné so zariadeniami Bluetooth®-Low-Energy (verzia 4.1) a musia podporovať Generic Access Profile (GAP). B) Dosah sa môže podľa vonkajších podmienok, vrátane použitého prijímača, výrazne meniť. V uzavretých priestoroch a cez kovové prekážky (napr. steny, police, kufre atď.) môže byť dosah Bluetooth® výrazne menší.
Informácia o hlučnosti/vibráciách
| GWS 18V-125 PC GWS 18V-125 PSC | |||
| 3 601 JG3 E.. 3 601 JG3 F.. | |||
| Hodnoty hlučnosti zistené podľa EN 60745-2-3. | |||
| Vyhodnotená hodnota hladiny hluku A výrobku je typicky | |||
| Hladina zvukového tlaku | dB(A) | 79 | 79 |
| Hladina akustického tlaku | dB(A) | 90 | 90 |
| Nepresnosť merania K | dB | 3 | 3 |
| Používajte chráníče sluchu! | |||
| Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a nepresnosť merania K zistované podľa normy EN 60745-2-3: | |||
| Brúšenie povrchov (obrusovanie): | |||
| ah | m/s 2 | 5,0 | 5,0 |
| K | m/s 2 | 1,5 | 1,5 |
| Brúšenie s brúsnym lisom: | |||
| ah | m/s 2 | 3,5 | 3,5 |
| K | m/s 2 | 1,5 | 1,5 |
Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745 a možno ju používať na vzájomné porovnávanie elektronáradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedené hladiny vibrácií reprezentujú hlavné druhy používania tohto ručného elektrického náradia. Pokiaľ sa ale bude elektronáradie používať na iné práce, s odlišným príslušenstvom, s inými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšiť. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby.
Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohľadniť doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, keď náradie síce beží, ale v skutočnosti sa nepoužíva. To môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte ďalšie bezpečnostné opatrenia,
ako sú napríklad: údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov.
Montáž
Vložte Bluetooth® Low Energy Module GCY 30-4
Upozornenie: Elektrické náradie GWS 18V-125 PC má k dispozícii ako príslušenstvo Bluetooth® Low Energy Module GCY 30-4; pri elektrickom náradí GWS 18V-125 PSC je súčasťou dodávky.
Pre informácie o module Bluetooth® Low Energy Module GCY 30-4 si prečítajte príslušný návod na obsluhu.
Nabíjanie akumulátorov
Používajte len tie nabíjačky, ktoré sú uvedené na strane príslušenstva. Len tieto nabíjačky sú konštruované na spoľahlivé nabíjanie lítiovo-iónových akumulátorov Vášho ručného elektrického náradia.
Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím akumulátor v nabíjačke úplne nabite.
Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.
Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu pomocou elektronickej ochrany článku „Electronic Cell Protection (ECP)“. Keď je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje.
Použitý akumulátor 7 je vybavený dvoma blokovacími stupňami, ktoré majú zabrániť tomu, aby pri náhodnom neúmyselnom stlačení uvoľňovacieho tlačidla akumulátora 8 akumulátor vypadol. Kým sa akumulátor nachádza v ručnom elektrickom náradí, je pridržiavaný v správnej polohe pomocou pružiny.
Indikácia stavu nabitia akumulátora (typ akumulátora GBA 18 V...) (pozri obrázok A)
Tri zelené diódy LED indikácie stavu nabitia akumulátora 25 indikujú stav nabitia akumulátora 7. Z bezpečnostných dôvodov sa môže urobiť kontrola stavu nabitia akumulátora len vo vypnutom stave ručného elektrického náradia.
Stlačte tlačidlo 24, ak chcete vyvolať na displej stav nabitia akumulátora. Je to možné aj vtedy, keď je akumulátor 7 vybratý z náradia.
LED Kapacita
Trvalé svetlo 3 x zelená LED ≥2/3
Trvalé svetlo 2 x zelená LED ≥1/3
Trvalé svetlo 1 x zelená LED < 1/3
Blikajúce svetlo 1 x zelená LED Rezerva
Ak sa po stlačení tlačidla 24 nerosvieti žiadna dióda LED, je akumulátor pokazený a treba ho vymeniť.
Upozornenie: Stav nabitia akumulátora sa zobrazuje aj na používateľskom rozhraní 4 (pozri odsek „Používateľské rozhranie“).
Indikácia stavu nabitia akumulátora
(Typ akumulátora GBA 18V 6.3Ah/ProCORE18V...) (pozri obrázok B)
Päť zelených LED indikácie stavu nabitia akumulátora 35 zobrazuje stav nabitia akumulátora. Z bezpečnostných dôvodov je zisťovanie stavu nabitia možné len vtedy, keď je elektrické náradie zastavené.
Ak po stlačení tlačidla 34 nesvieti žiadna LED, akumulátor je chybný a musí sa vymeniť.
Upozornenie: Stav nabitia akumulátora sa zobrazuje aj na používateľskom rozhraní 4 (pozri odsek „Používateľské rozhranie“).
Montáž ochranných prvkov
Vyberte akumulátor pred každou prácou na elektrickom náradí (napr. údržba, výmena nástroja a pod.) ako aj pri preprave a úschove ručného elektrického náradia. V prípade neúmyselného zapnutia vypínača hrozí nebezpečenstvo poranenia.
Upozornenie: Po zlomení brúsneho kotúča počas používania alebo pri poškodení upínacích prvkov na ochrannom kryte/na ručnom elektrickom náradí je potrebné zaslať ručné elektrické náradie na opravu do autorizovaného servisu, adresy nájdete v odseku „Servisné stredisko a poradenstvo pri používaní“.
Ochranný kryt na brúsenie
krétnej pracovnej úlohy.
Ochranný kryt 12 položte na uchytenie na elektrickom náradí tak, aby sa kódovacie narážky ochranného krytu zhodovali s uchytením. Stlačte a pritom držte uvoľňovaciu páčku 1.
Zatlačte ochranný kryt 12 na krčok vretena, až bude pás ochranného krytu sedieť na prírube ručného elektrického náradia a otočte ochranný kryt tak, aby počuteľne zaskočil.
Polohu ochranného krytu 12 prispôsobte požiadavkám konkrétnej pracovnej úlohy. Na tento účel stlačte uvoľňovaciu páčku 1 a otočte ochranný kryt do požadovanej polohy.
Nastavte ochranný kryt 12 náradia vždy tak, aby všetky 3 červené výstupky uvoľňovacej páky 1 zapadali do príslušných výrezov ochranného krytu 12. ▶ Ochranný kryt 12 nastavte tak, aby zabraňoval odletovanie iskier smerom k obsluhujúcej osobe. Ochranný kryt 12 sa smie dať otáčať len pri súčasnom stlačení uvoľňovacej páčky 1! V opačnom prípade sa ručné elektrické náradie nesmie v žiadnom prípade používať a musí sa odovzdať na opravu do servisnej opravovne.
Upozornenie: Kódovacie výstupky na ochrannom kryte 12 zabezpečujú, že sa dá na ručné elektrické náradie namontovať iba taký ochranný kryt, ktorý je preň vhodný.
Ochranný kryt na rezanie
- Pri rezaní pomocou brúsnych nástrojov obsahujúcich spojivo používajte vždy špeciálny ochranný kryt na rezanie 17. ▶ Pri rezaní do kameňa sa postarajte o dostatočne intenzívne odsávanie prachu.
Ochranný kryt na rezanie 17 sa montuje rovnakým spôsobom ako ochranný kryt na brúsenie 12.
Odsávací kryt na rezanie s vodiacimi saňami
Odsávací kryt na rezanie s vodiacimi saňami 27 sa montuje ako ochranný kryt na brúsenie 12.
Prídavná rukoväť
▶ Používajte ručné elektrické náradie iba s prídavnou rukoväťou 10.
Namontujte prídavnú rukoväť 10 naskrutkovaním podľa spôsobu práce buď na pravú stranu alebo na ľavú stranu hlavy ručného náradia.
Prídavná rukoväť s mäkkou podložkou tlmiacou vibrácie
Vibration Control
Prídavná rukoväť s mäkkou podložkou tlmiacou vibrácie umožňuje prácu so zníženými vibráciami a súčasne prácu príjemnú a bezpečnú.
▶ Na prídavnej rukoväti nerobte v žiadnom prípade nejaké zmeny.
Keď je prídavná rukoväť poškodená, ďalej ju už nepoužívajte.
Chránič prstov
▶ Pri práci s gumeným brúsnym tanierom 20 alebo s miskovitou kefou/kotúčovou kefou/vejárovitým brúsnym kotúčom odporúčame vždy namontovať chránič prstov 19.
Chránič prstov 19 upevnite pomocou prídavnej rukoväte 10.
Montáž brúsnych nástrojov
Vyberte akumulátor pred každou prácou na elektrickom náradí (napr. údržba, výmena nástroja a pod.) ako aj pri preprave a úschove ručného elektrického náradia.
V prípade neúmyselného zapnutia vypínača hrozí nebezpečenstvo poranenia.
Nedotýkajte sa brúsnych ani rezných kotúčov, kým dostatočne nevychladnú. Brúsne a rezné kotúče sa pri práci veľmi rozpália.
Vyčistite brúsne vreteno 11 a všetky súčiastky, ktoré budete montovať.
Keď upínate alebo uvoľňujete brúsne nástroje, stlačte aretačné tlačidlo vretena 3, aby ste brúsne vreteno zaaretovali.
Tlačidlo aretácie vretena stláčajte len vtedy, keď sa brúsne vreteno nepohybuje. Inak by sa mohlo ručné elektrické náradie poškodiť.
Brúsny/Rezací kotúč
Dodržiavajte rozmery brúsnych nástrojov. Priemer otvoru na kotúči musí byť vhodný pre danú upínaciu prírubu. Nepoužívajte žiadne adaptéry ani redukcie.
Pri používaní diamantových rezných kotúčov dávajte pozor na to, aby sa šípka smeru otáčania na diamantovom kotúči zhodovala so šípkou smeru otáčania ručného elektrického náradia (pozri šípku smeru otáčania na prevodovej hlave).
Postup montáže vidno na grafickej strane tohto Návodu na používanie.
Na upevnenie brúsneho/rezacieho kotúča naskrutkujte upínaciu maticu 15 a dotiahnite ju kolíkovým kľúčom, pozri odsek „Rýchloupínacia matica“.
Dbajte na pevnosť upnutia brúsneho nástroja, aby sa pri chode elektrického náradia neuvoľnil z vretena.
▶ Po ukončení montáže brúsneho nástroja pred zapnutím ručného elektrického náradia ešte skontrolujte, či je brúsny nástroj správne namontovaný a či sa dá rukou voľne otáčať. Postarajte sa o to, aby sa brúsny nástroj nedotýkal ochranného krytu ani iných súčiastok náradia.
V upínacej prírube 13 je okolo centrovacieho nástavca vložený element z plastu (okrúhla podložka). Ak táto okrúhla podložka chýba, alebo ak je poškodená, upínaciu prírubu 13 treba pred ďalším používaním bezpodmienečne vymeniť za novú.
Vejárovitý brúsny kotúč
- Ak budete pracovať pomocou vejárovitého brúsneho kotúča, namontujte vždy chránič prstov 19.
Postup montáže vidno na grafickej strane tohto Návodu na používanie.
Naskrutkujte okrúhlu upínaciu maticu 22 a potom ju dotiahnite pomocou kolíkového kľúča.
Miskovitá kefa/kotúčová kefa
Ak budete pracovať pomocou miskovitej kefy alebo pomocou kotúčovej kefy, namontujte vždy chránič prstov 19.
Postup montáže vidno na grafickej strane tohto Návodu na používanie.
Miskovitá kefa/kotúčová kefa sa musí dať naskrutkovať na brúsne vreteno tak ďaleko, aby na prírubu brúsneho vretena pevne dosadala na konci závitu brúsneho vretena. Utiahnite miskovitú kefu/kotúčovú kefu pomocou vidlicového kľúča.
Rýchloupínacia matica (M18)-clic
Na jednoduchú výmenu brúsneho nástroja bez použitia ďalšieho náradia môžete namiesto upínacej matice 15 použiť rýchloupínaciu maticu 16.
Rýchloupínacia matica 16 sa smie používať len pre brúsne a rezacie kotúče. - Používajte len bezchybnú a nepoškodenú rýchloupínaciu maticu 16. ▶ Pri naskrutkovaní dávajte pozor na to, aby strana s textom rýchloupínacej matice 16 nebola obrátená k brúsnemu kotúču; šípka musí smerovať k indexovej značke 38.
Stlačte aretačné tlačidlo vretena 3, ak chcete aretovať brúsne vreteno. Na utiahnutie rýchloupínacej matice otočte energicky brúsny kotúč v smere pohybu hodinových ručičiek.
Správne upevnená a nepoškodená rýchloupínacia matica sa dá uvoľniť rukou otočením ryhovaného prstenca proti smeru pohybu hodinových ručičiek.
Zablokovanú rýchloupínaciu maticu nikdy neuvoľňujte kliešťami, vždy použite na tento účel kolíkový kľúč. Kolíkový kľúč nasaďte podľa obrázka.
Prípustné brúsne nástroje
Môžete používať všetky brúsne nástroje, ktoré sú uvedené v tomto Návode na používanie.
Prípustný počet obrátok [min-1] resp. prípustná obvodová rýchlosť [m/s] použitých brúsnych nástrojov musí zodpovedať minimálne údajom v nasledujúcej tabuľke.
Všimnite si preto prípustný počet obrátok resp. prípustnú obvodovú rýchlosť na etikete brúsneho nástroja.
Otočenie prevodovej hlavy (GWS 18V-125 PC)
Vyberte akumulátor pred každou prácou na elektrickom náradí (napr. údržba, výmena nástroja a pod.) ako aj pri preprave a úschove ručného elektrického náradia. V prípade neúmyselného zapnutia vypínača hrozí nebezpečenstvo poranenia.
Prevodovú hlavu môžete otáčať po krokoch v hodnote 90°. Takýmto spôsobom možno dať pri špeciálnych prípadoch použitia vypínač náradia do najvhodnejšej polohy z hľadiska manipulácie, napríklad pre ľaváka. Celkom vyskrutkujte 4 skrutky. Prevodovú hlavu opatrne nakloňte bez
toho, aby ste ju demontovali z telesa náradia do novej polohy. 4 skrutky opäť utiahnite.
Odsávanie prachu a triesok
Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov tvrdého dreva, minerálov a kovov môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo spôsobiť ochorenie dýchacích ciest pracovníka, prípadne osôb, ktoré sa nachádzajú v blízkosti pracoviska.
Určité druhy prachu, napr. prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, a to predovšetkým spolu s ďalšími materiálmi, ktoré sa používajú pri spracovávaní dreva (chromitan, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci.
- Postarajte sa o dobré vetranie svojho pracoviska.
- Odporúčame Vám používať ochrannú dýchaciu masku s filtrom triedy P2.
Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa konkrétneho obrábaného materiálu.
- Vyhýbajte sa usadzovaniu prachu na Vašom pracovisku. Viaceré druhy prachu sa môžu ľahko vznietiť.
Prevádzka
Uvedenie do prevádzky
Vloženie akumulátora
Zasuňte nabitý akumulátor 7 z prednej strany do pätky ručného elektrického náradia tak, aby sa akumulátor spoľahlivo zaaretoval.
Zapínanie/vypínanie
Používateľské rozhranie (pozri obrázok D)
Používateľské rozhranie 4 slúži na predvoľbu otáčok a na zobrazenie stavu elektrického náradia.
Tlačidlom predvoľby otáčok 31 môžete aj počas prevádzky predvoliť potrebné otáčky.
Údaje v nasledujúcej tabuľke sú odporúčanými hodnotami.
Pred použitím brúsne nástroje vždy skontrolujte. Brúsny nástroj musí byť bezchybne namontovaný a musí sa dať voľne otáčať. Vykonajte s nástrojom skúšobný chod bez zaťaženia v trvaní minimálne 1 minúty. Nepoužívajte žiadne brúsne nástroje, ktoré sú poškodené, neokrúhle alebo vibrujúce. Poškodené brúsne nástroje sa môžu pri práci roztrhnúť a môžu spôsobiť poranenie.
Pri náhlom ráze elektrického náradia, napr. zablokovaní v reze, sa prívod prúdu k motoru elektronicky preruší. Pritom bliká LED pracovné osvetlenie 36 nabielo a indikácia stavu 32 načerveno.
Na opätovné uvedenie náradia do chodu prepnite vypínač 5 do vypnutej polohy a potom náradie znova zapnite.
Ochrana proti opätovnému rozbehnutiu
Pri aktivovanej ochrane proti opätovnému spusteniu bliká indikácia stavu 32 načerveno.
Na opätovné uvedenie náradia do chodu prepnite vypínač 5 do vypnutej polohy a potom náradie znova zapnite.
| Materiál Použitie Pracovný nástroj Stupeň predvol' | GWS 18V-125 PSC [min 1 ] | ||||||
| Kov | Brúšenie kefou, odstraňovanie hrdze | Miskovitá kefa 1 | 4 | 5 | 0 | 0 | |
| Nehrdzave-júca ocel' | Brúšenie Fibrový kotúč | 2 | 6 | 0 | 0 | 0 | |
| Kov | Hrubovanie Brúsny kotúč | 3 | 9 | 0 | 0 | 0 | |
| Kov | Rezanie Rezací kotúč | 3 | 9 | 0 | 0 | ||
| Kameň | Rezanie | Diamantový rezací kotúč a vodiace sane (rezanie kameňa je povolené len s vodiacími saňami) | 3 | 9 | 0 | ||
| Materiál Použitie Pracovný nástroj Stupeň predvol' | GWS 18V-125 PSC [min 1 ] | ||||||
| Kov | Brúšenie kefou, odstraňovanie hrdze | Miskovitá kefa 1 | 4 | 5 | 0 | 0 | |
| Nehrdzave-júca ocel' | Brúšenie Fibrový kotúč | 2 | 6 | 0 | 0 | 0 | |
| Kov | Hrubovanie Brúsny kotúč | 3 | 9 | 0 | 0 | 0 | |
| Kov | Rezanie Rezací kotúč | 3 | 9 | 0 | 0 | ||
| Kameň | Rezanie | Diamantový rezací kotúč a vodiace sane (rezanie kameňa je povolené len s vodiacími saňami) | 3 | 9 | 0 | ||
Uvedené hodnoty stupňov otáčok sú orientačné. Prípustný počet obrátok pracovného nástroja musí byť minimálne taký vysoký ako maximálny počet obrátok uvedený na ručnom elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako je prípustné, by sa mohlo rozlámať a rozletieť po celom priestore pracoviska.
Slovensky | 205 Ukazovatele stavu
| Indikácia stavu nabitia akumulátora (používatelšké rozhranie) 29 | Význam/príčina Riešenie | |
| zelená Akumulátor je nabitý | ||
| žltá | Akumulátor je takmer vybitý | Akumulátor čoskoro vymeňte, príp. na-bite |
| červená | Akumulátor vybitý Akumulátor vymeňte, príp. nabite | |
| Indikácia ochrany proti preťaženiu (používatelšké rozhranie) 33 | Význam/príčina Riešenie | |
| žltá | Kritická teplota je dosiahnutá (mo-tor, elektronika, akumulátor) | Elektrické náradie nechajte bežať na voľ-nobeh a vychladnúť |
| červená | Elektrické náradie je prehriate avvypnesa | Elektrické náradie nechajte vychladnúť |
| Indikácia stavu elektrického náradia (používatel'ské rozhranie) 32 | Význam/príčina Riešenie | |
| zelená | Stav OK – | |
| žíltá | Kritická teplota je dosiahnutá alebo akumulátor je takmer vybitý | Elektrické náradie nechajte bežať na vol-nobeh a vychladnúť alebo akumulátor čoskoro vymeňte, príp. nabite |
| červené neprerušované svetlo | Kritická teplota je dosiahnutá alebo akumulátor je vybitý | Elektrické náradie nechajte vychladnúť alebo akumulátor vymeňte, príp. nabite |
| červené blikajúce svetlo | Aktivovalo sa vypínanie pri spät-nom ráze alebo ochrana proti opä-tovnému spusteniu | Elektrické náradie vypnite alebo opáť za-pnite |
| blikajúca modrá | Elektrické náradie je spojené s mobilným zariadením alebo na-stavenia sa prenesú | – |
Funkcie konektivity
V spojení s Bluetooth® Low Energy Module GCY 30-4 sú k dispozícii nasledujúce funkcie konektivity pre elektrické náradie:
– Zaregistrovanie a personalizácia
- Všeobecné informácie a nastavenia
- Spravovanie
Pre informácie o module Bluetooth® Low Energy Module GCY 30-4 si prečítajte príslušný návod na obsluhu.
Pokyny na používanie
Elektrické náradie s vloženým modulom Bluetooth® Low Energy Module GCY 30-4 je vybavené rádiovým rozhraním. Treba rešpektovať lokálne obmedzenia prevádzky, napríklad v lietadlách alebo nemocniciach. ▶ Buďte opatrný pri rezaní drážok do nosných stien, pozri odsek „Pokyny k stavebnej statike“. Obrobok upnite v takom prípade, keď nie je zabezpečený vlastnou hmotnosťou. ▶ Nezaťažujte ručné elektrické náradie do takej miery, aby sa zastavovalo. - Ak ste ručné elektrické náradie vystavili silnému zaťaženiu, nechajte ho potom ešte niekoľko minút bežať na voľnobeh, aby sa ochladil pracovný nástroj.
Nedotýkajte sa brúsnych ani rezacích kotúčov skôr, kým dostatočne nevychladnú. Brúsne a rezacie kotúče sa pri práci veľmi rozpália. ▶ Nepoužívajte toto ručné elektrické náradie s rezacím stojanom.
Pokiaľ dôjde k elektrostatickému nabitiu elektrického náradia, integrovaná elektronika vypne elektrické náradie.
Pre uvedenie elektrického náradia do prevádzky posuňte odisťovaciu páčku 6 dopredu a potom stlačte spínač 5 nahor.
Hrubovanie
▶ Nikdy nepoužívajte na hrubovacie brúšenie rezacie kotúče.
Pomocou pracovného uhla 30° až 40° dosiahnete pri hrubovacom brúsení najlepšie výsledky. Pohybujte ručným elektrickým náradím miernym tlakom sem a tam. Takýmto spôsobom sa obrobok nebude príliš rozpaľovať, nezaľarbi sa a nevzniknú na ňom ryhy.
Vejárovitý brúsny kotúč
Pomocou vejárovitého brúsneho kotúča (príslušenstvo) môžete obrusovať zaoblené plochy a profily (kontúrové brúšenie).
Vejárovité brúsne kotúče majú podstatne dlhšiu životnosť, vytvárajú nižšiu hladinu hluku a nižšie brúsne teploty ako bežné brúsne kotúče.
Rezanie kovu
- Pri rezani pomocou brúsnych nástrojov obsahujúcich spojivo používajte vždy špeciálny ochranný kryt na rezanie 17.
Pri rezani pracujte s miernym posuvom, ktorý zodpovedá obrábanému materiálu. Nevyvíjajte na rezací kotúč tlak, nezahraňujte ho ani ho nenechávajte oscilovať.
Nebrzdite dobiehajúce rezacie kotúče prítlakom na ich bočnú stenu.
Pri rezaní profilov a štvorhranných rúr je najlepšie začlnat na najmenšom priereze.
Rezanie kameňa (pozri obrázok C)
▶ Pri rezani do kameňa sa postarajte o dostatočne intenzívne odsávanie prachu. ▶ Používajte ochrannú dýchaciu masku. ▶ Toto ručné elektrické náradie sa smie používať len na rezanie nasucho/brúsenie nasucho.
Na rezanie kameňa odporúčame používať diamantový rezací kotúč.
Pri používaní odsávacieho krytu na rezanie s vodiacimi saňami 27 treba používať vysávač, ktorý je schválený na odsávanie kamenného prachu. Vhodné vysávače ponúka firma Bosch.
Zapnite ručné elektrické náradie a priložte ho prednou časťou vodiacich saní na obrobok. Miernym posuvom, ktorý zodpovedá obrábanému materiálu, prisúvajte náradie k obrobku.
Ak budete rezať mimoriadne tvrdý materiál, napríklad betón s veľkým obsahom štrku, môže sa diamantový rezací kotúč prehriať a následkom toho poškodiť. Jednoznačným príznakom toho je veniec iskier, ktorý sa tvorí okolo bežiaceho diamantového rezacieho kotúča.
V takomto prípade prerušte rezanie a nechajte diamantový rezací kotúč bežať na krátku dobu na voľnobeh s maximálnymi otáčkami, aby vychladol.
Viditeľné spomaľovanie postupu práce a obiehajúci veniec iskier sú signálom otupenia diamantového rezacieho kotúča.
Diamantový kotúč však môžete znova naostriť, a to krátkym rezom do abrazívneho materiálu, napríklad do pieskovca.
Pokyny k stavebnej statike
Robenie drážok do nosných stien podlieha norme DIN 1053 časť 1 alebo miestnym špecifickým zákonným ustanoveniam. Tieto predpisy bezpodmienečne dodržiavajte. Pred začiatkom práce sa poraďte so zodpovedným statikom, architektom alebo s kompetentným pracovníkom vedenia stavby.
Pokyny pre optimálne zaobchádzanie s akumulátorom
Chráňte akumulátor pred vlhkosťou a vodou.
Akumulátor skladujte iba pri rozsahu teploty od -20°C do 50°C. Nenechávajte napríklad akumulátor v lete položený v automobile.
Občas prečistite vetracie štrbiny akumulátora čistým jemným a suchým štetcom.
Výrazne skrátená prevádzková doba akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť za nový.
Dodržiavajte pokyny na likvidáciu.
Údržba a servis
Údržba a čistenie
Vyberte akumulátor pred každou prácou na elektrickom náradí (napr. údržba, výmena nástroja a pod.) ako aj pri preprave a úschove ručného elektrického náradia. V prípade neúmyselného zapnutia vypínača hrozí nebezpečenstvo poranenia. - Ručné elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne.
Servisné stredisko a poradenstvo pri používaní
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke:
www.bosch-pt.com
Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva. V prípade akýchkoľvek otázok a objednávok náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovensko
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Transport
Priložené lítiovo-iónové akumulátory podliehajú požiadavkám pre transport nebezpečného nákladu. Tieto akumulátory smie
Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s expertom pre prepravu nebezpečného tovaru.
Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať.
Rešpektujte aj prípadné doplňujúce národné predpisy.
Likvidácia
Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.
Podľa Európskej smernice 2012/19/EÚ sa musí nepoužiteľné ručné elektrické náradie (elektrospotrebiče) a podľa európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia.
Akumulátory/batérie:
Li-Ion:
- ODEJMUTIE AKUMULÁTORA
- POŠKODENÚ PRÍDAVNÚ RUKOVÄŤ ĎALEJ NEPOUŽÍVAJTE
- OCHRANA RUKY
- TIETO VÝSTRAŽNÉ UPOZORNENIA A BEZPEČNOSTNÉ POKYNY STAROSTLIVO USCHOVAJTE NA BUDÚCE POUŽITIE
- SLOVENSKY
- BEZPEČNOSŤ OSÔB
- SERVISNÉ PRÁCE
- BEZPEČNOSTNÉ POKYNY PRE UHLOVÚ BRÚSKU
- SPÄTNÝ RÁZ A PRÍSLUŠNÉ VÝSTRAŽNÉ UPOZORNENIA
- OSOBITNÉ BEZPEČNOSTNÉ PREDPISY PRE BRÚSENIE A REZANIE
- ĎALŠIE OSOBITNÉ VÝSTRAŽNÉ UPOZORNENIA K REZACÍM KOTÚČOM
- POPIS PRODUKTU A VÝKONU
- POUŽÍVANIE PODĽA URČENIA
- GWS 18V-125 PSC
- MONTÁŽ
- VLOŽTE BLUETOOTH® LOW ENERGY MODULE GCY
- NABÍJANIE AKUMULÁTOROV
- INDIKÁCIA STAVU NABITIA AKUMULÁTORA (TYP AKUMULÁTORA GBA 18 V...) (POZRI OBRÁZOK A)
- LED KAPACITA
- INDIKÁCIA STAVU NABITIA AKUMULÁTORA
- (TYP AKUMULÁTORA GBA 18V 6.3AH/PROCORE18V...) (POZRI OBRÁZOK B)
- MONTÁŽ OCHRANNÝCH PRVKOV
- OCHRANNÝ KRYT NA BRÚSENIE
- OCHRANNÝ KRYT NA REZANIE
- ODSÁVACÍ KRYT NA REZANIE S VODIACIMI SAŇAMI
- PRÍDAVNÁ RUKOVÄŤ
- PRÍDAVNÁ RUKOVÄŤ S MÄKKOU PODLOŽKOU TLMIACOU VIBRÁCIE
- VIBRATION CONTROL
- CHRÁNIČ PRSTOV
- MONTÁŽ BRÚSNYCH NÁSTROJOV
- BRÚSNY/REZACÍ KOTÚČ
- VEJÁROVITÝ BRÚSNY KOTÚČ
- MISKOVITÁ KEFA/KOTÚČOVÁ KEFA
- RÝCHLOUPÍNACIA MATICA (M18)-CLIC
- PRÍPUSTNÉ BRÚSNE NÁSTROJE
- OTOČENIE PREVODOVEJ HLAVY (GWS 18V-125 PC)
- ODSÁVANIE PRACHU A TRIESOK
- PREVÁDZKA
- UVEDENIE DO PREVÁDZKY
- VLOŽENIE AKUMULÁTORA
- ZAPÍNANIE/VYPÍNANIE
- POUŽÍVATEĽSKÉ ROZHRANIE (POZRI OBRÁZOK D)
- OCHRANA PROTI OPÄTOVNÉMU ROZBEHNUTIU
- FUNKCIE KONEKTIVITY
- POKYNY NA POUŽÍVANIE
- HRUBOVANIE
- REZANIE KOVU
- REZANIE KAMEŇA (POZRI OBRÁZOK C)
- POKYNY K STAVEBNEJ STATIKE
- POKYNY PRE OPTIMÁLNE ZAOBCHÁDZANIE S AKUMULÁTOROM
- ÚDRŽBA A SERVIS
- ÚDRŽBA A ČISTENIE
- SERVISNÉ STREDISKO A PORADENSTVO PRI POUŽÍVANÍ
- WWW.BOSCH-PT.COM
- SLOVENSKO
- TRANSPORT
- LIKVIDÁCIA
- AKUMULÁTORY/BATÉRIE
Značka : BOSCH
Model : GWS 18V125 PC
Kategória : Uhlová brúska
