| Mark | Bosch |
| Mudel | GWS 18V-125 PC |
| Kategooria | Juhtmeta nurklihvija |
| Nimipinge | 18 V |
| Nimikiirus | 9000 p/min |
| Lihvketta maksimaalne läbimõõt | 125 mm |
| Spindli keere | M14 |
| Kaal (EPTA järgi) | 2,4 - 2,8 kg (olenevalt akust ja käepidemest) |
| Toide | Liitium-ioon aku 18 V (soovitatav GBA 18V... või ProCORE18V...) |
| Soovitatavad laadijad | AL 18.., GAL3680 |
| Kaitse | Tagasilöögi korral seiskumine, juhusliku käivitumise kaitse |
| Päästikulüliti | Sisse/välja lüliti lukustushoovaga |
| Spindli lukustus | Jah, tarviku vahetamiseks |
| Ühenduvus | Ühilduv Bluetooth® Low Energy mooduliga GCY 30-4 (valikuline) |
| Töötemperatuuri vahemik | 0 kuni +45 °C |
| Hoiustamistemperatuuri vahemik | -20 kuni +50 °C |
| Kasutusalad | Metallide ja kivide lihvimine, lõikamine, poleerimine, harjamine |
| Hooldus | Puhastage ventilatsiooniavasid pehme harjaga; eemaldage aku enne hooldust |
| Varuosad | Saadaval aadressil www.bosch-pt.com |
| Kaasasolevad tarvikud | Täiendav käepide, lihvimiskaitse, otsvõti, kinnitusmutter |
| Garantii | Pöörduge Bosch'i müügijärgse teeninduse poole |
Korduma kippuvad küsimused - GWS 18V125 PC BOSCH
Kasutajate küsimused teemal GWS 18V125 PC BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Nurklihvija PDF-formaadis tasuta! Leidke oma juhend GWS 18V125 PC - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. GWS 18V125 PC kaubamärgi BOSCH.
KASUTUSJUHEND GWS 18V125 PC BOSCH
TÄHELEPANU Köik ohutusnõuded ja juhised
tuleb läbi lugeda. Ohutusnõuete ja
juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Hoidke köik ohutusnõuded ja juhised edasiseks kasutami-seks hoolikalt alles.
Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.
Ohutusnõuded tööpiirkonnas
Töökoht peab olema puhas ja hästi valgustatud. Tööko has valitsev segadus ja hämarus võib põhjustada önnetusi.
- Ärge kasutage elektrilist töörilista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
▶ Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud töökohast eema. Kui Teie tähelepanu körvale juhitakse, vöib seade Teie kontrolli alt väljuda.
Elektriohutus
▶ Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski.
Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
▶ Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
- Ärge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatömbamiseks. Hoidke toitejuhet kuumuse, oli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
Eesti|341
Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.
Inimeste turvalisus
- Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
Kandke isikukaitsevahendeid ja alati kaitseprille. Isiku- kaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tõöriista tüübist ja kasutusalast – vähendab vigastuste ohtu.
Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külg, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate voo-luvörku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
▶ Enne elektrilise tööriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
Vältige ebatavalist kehaasendit. Võtke stabiilne töö-asend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on sead-mega ühendatud ja et neid kasutatakse õigesti. Tolmu-eemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.
Elektriliste tööriistade hoolikas käsitsemine ja kasutamine
- Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
- Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatus-abinõu väldib elektrilise tööriista soovimatut käivitamist. - Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole siintoodud juhiseid
lugenud. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veenduge, et seadme detailid ei ole murdunud või kahjustatud määr al, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööristad.
▶ Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
▶ Kasutage elektrilist töörilista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konkreetse seadmetüübi jaoks ette nähtud. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
Akutööriistade hoolikas käsitsemine ja kasutamine
▶ Laadige akusid ainult tootja poolt soovitatud akulaadijatega. Akulaadija, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akudega.
▶ Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu.
Hoidke kasutusel mitteolevad akud eemal kirjaklambritest, müntidest, vötmetest, naeltest, kruvidest või teistest väikestest metalsemetest, mis võivad kontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.
Väärkasutuse korral vöib akuvedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik vöib pöhjustada nahaärritusi vöi põletusi.
Teenindus
Laske elektrilist tööriista parandada ainult kvalifitsee-ritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate pūsivalt seadme ohutu töö.
Ohutusnõuded nurklihvmasinate kasutamisel
Ühised ohutusnõuded lihvimisel, liivapaberiga lihvimisel, traatharjadega töötlemisel ja lõikamisel
Elektriline tööriist on ette nähtud lihvimiseks, liivapaberiga lihvimiseks, traatharjaga töötlemiseks ja löikamiseks. Pidage kinni köikidest hoiatustest, juhistest, joonistest ja andmetest, mis on elektrilise tööriistaga kaasas. Järgnevalt toodud juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.
▶ See elektriline tööriist ei sobi poleerimiseks. Elektrilise tööriista kasutamine otstarbel, milleks see ei ole ette nähtud, on ohtlik ja vöib pöhjustada vigastusi.
- Ärge kasutage tarvikuid, mida ei ole tootja selle elektrilise tööriista jaoks ette näinud ega soovitanud. Asja-olu, et saate tarvikud oma seadme külge kinnitada, ei taga veel seadme ohutut tööd.
342 | Eesti
▶ Kasutatava tarviku lubatud pöörlemiskiirus peab olema vähemalt sama suur nagu elektrilise tööriista maksimaalne pöörete arv. Lubatud kiirusest kiiremini pöörlev tarvik vöib puruneda ning selle tükid vöivad laiali paiskuda.
Tarviku välisläbimõõt ja paksus peavad vastama elektrilise tööriista mõõtmetele. Valede mõõtmetega tarvikuid ei kata kaitsekate piisaval määral, mistõttu võivad need kontrolli alt väljuda.
Keermestatud sabaga tarvikud peavad spindli keermega täpselt sobima. Flantsi abil meoneritavate tarvikute puhul peab tarviku iseava läbimõöt vastama flantsi iseava läbimõödule. Elektrilise tööriista külge täpselt ja tugevalt kinnitamata tarvikud põörlevad ebaühtlaselt, vibreerivad tugevasti ja võivad põhjustada kontrolli kaotuse tööriista üle.
- Ärge kasutage vigastatud tarvikuid. Iga kord enne kasutust kontrollige tarvikuid, näiteks lihvkettald ja lihvtaldu pragude või kulumise suhtes, traatharju lahtiste või murdunud traatide suhtes. Kui seade või tarvik kukub maha, siis veenduge, et see ei ole vigastatud, või kasutage vajaduse korral vigastamata tarvikut. Kui olete tarviku üle vaadanud ja kohale asetanud, laske seadmel ühe minuti jooksul töötada maksimaalsetel põöretel. Seejuures ärge assetsege põörleva tarvikuga ühel tasandil ja veenduge, et seda ei tee ka läheduses viibivad inimesed. Selle katseaja jooksul vigastatud tarvikud üldjuhul purunevad.
Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmis- kaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võörkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva to- mu. Pikajajaline vali müra võib kahjustada kuulmist.
▶ Veenduge, et teised inimesed on tööpiirkonnast ohutus kauguses. Igaüks, kes tööpiirkonda siseneb, peab kandma isikukaitsevahendeid. Tooriku või tarviku mur-dunud tükid võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool otsetst tööpiirkonda.
Tehes töid, mille puhul vöib tarvik tabada varjatud elektrijuhtmeid, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pinge all oleva elektrijuhtmega vöib pingestada seadme metallosad ja pöhjustada elektrilöögi.
- Ärge pange seadet käest enne, kui seadme spindel on täielikult seiskunud. Pöörlev tarvik võib aluspinnaga kokku puutuda, mille tagajärjeks võib olla kontrolli kaotus seadme üle.
▶ Seadme transportimise ajal ärge laske seadmel töötada. Teie rõivad võivad põörleva tarvikuga juhuslikult kokku puutuda ning tarvik võib tungida Teie kehasse.
Puhastage regulaarselt seadme ventilatsiooniavasid. Mootori ventilaator tömbab tolmu korpusesse, kuhjuv metallitolm vöib pöhjustada elektrilisi ohte.
- Ärge kasutage seadet kergestisüttivate materjalide läheduses. Sädemete töttu võivad need materjalid süttida.
- Ärge kasutage tarvikuid, mille puhul tuleb kasutada jahutusvedelikke. Vee või teiste jahutusvedelike kasutamine võib põhjustada elektrilõõgi.
Tagasilöök ja asjaomased ohutusnõuded
Tagasilöök on kinnikiilduvast tarvikust, näiteks lihvkettast, lihvtallast, traatharjast vmt tingitud järsk reaktsioon. Kinnikiildumine pöhjustab tarviku järsu seiskumise. Selle tagajärjel liigub seade kontrollimatult tarviku pöörlemissuunale vastupidises suunas.
Kui näiteks lihvketas toorikus kinni kiildub, võib tagajärjeks olla tagasilöök või lihvketta murdumine. Lihvketas liigub sõltuvalt ketta põörlemissuunast kas seadme kasutaja poole või kasutajast eemal. Seejuures võivad lihvkettad ka murduda.
Tagasilöök on seadme ebaõige kasutamise või valede töövõtete tagajärg. Seda saab vältida, rakendades järgnevalt kirjeldatud sobivaid ettevaatusabinõusid.
Hoidke seadet tugevasti kinni ja viige oma keha ja käed asendisse, milles saate tagasilöögijõududele vastu astuda. Suurima kontrolli saavutamiseks tagasilöögijõudude või reaktsioonimomentide üle kasutage alati lisakäepidet, kui see on olemas. Seadme kasutaja suudab sobivaid ettevaatusabinõusid rakendades tagasilöögi- ja reaktsioonijõuduid kontrollida.
- Ärge viige oma kätt kunagi pöörlevate tarvikute lähedusse. Tagasilöögi puhul vöib tarvik liikuda üle Teie käe.
Vältige oma kehaga piirkonda, kuhu seade tagasilöögi puhul liigub. Tagasilöök viib seadme lihvketta liikumissuunale vastupidises suunas.
Eriti ettevaatlikult töötage nurkade, teravate servade jmt piirkonnas. Hoidke ära tarvikute tagasipörkumine toorikult ja kinnikiildumine. Pöörlev tarvik kaldub nurkades, teravates servades ja tagasipörkumise korral kinni kiilduma. See pöhjustab kontrolli kaotuse seadme üle või tagasilöögi.
- Ärge kasutage kett- ega hammastatud saeketast. Sellised tarvikud põhjustavad tihti tagasilöögi või kontrolli kao-tuse seadme üle.
Spetsiifilised ohutusnõuded lihvimisel ja lõikamisel
▶ Kasutage üksnes elektrilise tööriista jaoks ette nähtud lihvimistarvikut ja selle lihvimistarviku jaoks ette nähtud kettakaitset. Lihvimistarvikuid, mis ei ole elektrilise tööriista jaoks ette nähtud, ei kata kettakaitse piisavalt ning seetõttu on need ohtlikud.
Nõgusa keskosaga lihvkettad tuleb paigaldada nil, et nende pind ei ulatu kettakaitse serva tasandist kõrgemale. Valesti paigaldatud lihvketas, mis ulatub kettakaitse servast kõrgemale, ei ole kettakaitsega piisaval määral kaetud.
Kettakaitse peab olema elektrilise tööriista külge tugevasti kinnitatud ja maksimaalse turvalisuse tagamiseks olema välja reguleeritud nii, et see katab suuremat osa löikekettast. Kettakaitse aitab kasutajat kaitsta murdunud tükkide eest, lihvkettaga juhusliku kokkupuute eest ning sädermete eest, mis väivad süüdata kasutaja röivad.
Eesti|343
Lihvimistarvikuid tohib kasutada üksnes soovitatud kasutusotstarvetel. Näiteks: Ärge kunagi kasutage lihvimiseks löikeketta külgpinda. Löikekettad on ette nähtud materjali löikamiseks ketta servaga. Külgsuunas raken datavate jõudude toimel võivad need kettad puruneda.
▶ Kasutage valitud lihvketta jaoks alati öige suuruse ja kujuga ning vigastamata seibi. Sobivad seibid kaitsevad lihvketast ja vähendavad lihvketta purunemise ohtu. Lõikeketaste seibid võivad lihvketaste seibidest erineda.
- Ärge kasutage suuremate elektriliste tööriistade kulu-nud lihvkettaid. Suuremate elektriliste tööriistade lihv-kettad ei ole ette nähtud kasutamiseks väiksemate sead-mete körgematel pööretel ja vöivad puruneda.
Täiendavad spetsiifilised ohutusnõuded lõikamiseks
Vältige lõikeketta kinnikiildumist või liiga suurt raken- datavat survet. Ärge tehke liiga sügavaid lõikeid. Lõike- ketta ülekoormamine suurendab selle koormust ja kaldu- vust kinnikiildumisele ning sellega tagasilöögi või lihvketta purunemise ohtu.
Vältige pöörleva löikeketta ette ja taha jäävat piirkonda. Kui juhite löikeketast toorikus endast eemale, vöib seade tagasilöögi korral koos pöörleva kettaga otse Teie suunas paiskuda.
Kui löikeketas kinni kiildub või kui Te töö katkestate, lülitage seade välja ja hoidke seda paigal, kuni ketas on täielikult seiskunud. Ärge kunagi piüdke veel põörlevat löikeketast löikejoonest välja tömmata, vastasel korral võib tekkida tagasilöök. Tehke kindlaks kinnikiildumise põhjus ja kõrvaldage see.
- Ärge lülitage seadet sisse seni, kuni see on veel toorikus. Laske lõikekettal kõigepealt saavutada maksimaalpõörded, enne kui lõiget ettevaatlikult jätkate. Vastasel korral võib ketas kinni kiilduda, toorikust välja hüpata või tagasilõõgi põhjustada.
Toestage plaadid või suured toorikud, et vähendada kinnikiildunud lõikekettast tingitud tagasilõõgi ohtu. Suured toorikud võivad omaenda kaalu tõttu läbi painduda. Toorik peab olema toestatud mõlemalt poolt, nii lõikejoone lähedalt kui ka servast.
- Olge eriti ettevaatlikult uputuslõigete tegemisel seintesse või teistesse varjatud objektidesse. Uputatav lõikeketas võib gaasi- või veetorude, elektrijuhtmete või teiste objektide tabamisel põhjustada tagasilöögi.
Spetsiifilised ohutusnõuded liivapaberiga lihvimisel
- Ärge kasutage liiga suurte möötmetega lihvpabereid, juhinduge tootja andmetest lihvpaberi suuruse kohta. Ule lihvtalla ulatuvad lihvpaberid võivad põhjustada vigastusi, samuti lihvpaberi kinnijäämist, rebenemist või tagasi- lööki.
Spetsiifilised ohutusjuhised traatharjade kasutamisel
Pidage silmas, et traatharjadest eraldub traaditükke ka tavapärasel kasutamisel. Ärge rakendage liiga tugevat survet. Eemalepaiskuvad traaditükid võivad läbi öhu- keste riiete Teie kehasse tungida.
Kettakaitse kasutamisel vältige kettakaitse ja traatharja kokkupuute võimalust. Taldrik- ja kaussharjade lä
bimõõt võib rakendatava surve ja tsentrifugaaljõudude toimel suureneda.
Täiendavad ohutusnõuded
Kandke kaitseprille.
▶ Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid otsimisseadmeid või põörduge kohaliku elektri-, gaasi- või veevarustusfirma poole. Kokkupuutel elektrijuhtmetega tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht.
- Ärge puudutage lihv- ja köikekettaid enne, kui need on jahtunud. Kettad lähevad töötamisel väga kuumaks.
Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides.
- Ärge avage akut. Esineb lühise oht.
Kaïtske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti vee, tule ja niiskuse eest. Esineb plahvatusoht.
Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda aure. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid.
▶ Kasutage akut üksnes koos Boschi tööriistaga. Ainult nii on aku ohtliku liigpinge eest kaitstud.
▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti löögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
▶ Ettevaatust! Kui kasutate elektrilist tööriista, millel on Bluetooth ^8 , võib esineda häireid teiste seadmete, len-nukite ja meditsiiniaparaatide (nt südamestimulaato-rid, kuuldeaparaadid) töös. Samuti ei saa täielikult vä-listada kahjulikku mõju vahetus läheduses viibivatele inimestele ja loomadele. Ärge kasutage elektrilist tööriista, millel on Bluetooth ^9 , meditsiiniaparaatide, tanklate, keemiaseadmete läheduses ja plahvatusohtlikus keskkonnas. Ärge kasutage elektrilist tööriista, millel on Bluetooth ^9 , len-nukites. Vältige pikemaajalist kasutamist oma keha vahetus läheduses.
Bluetooth ^x -sönamärk ja kujutismärgid (logod) on registreeritud kaubamärgid, mille omanik on Bluetooth SIG, Inc. Robert Bosch Power Tools GmbH kasutab seda sönamärki/neid kujutismärke litsentsi alusel.
344|Eesti
Seadme ja selle funktsioonide kirjeldus
Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Avage kokkuvolditud lehekülg, millel on toodud joonised seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks lahti.
Nõuetekohane kasutamine
Elektriline tööriist on ette nähtud metalli ja kivi kuivlõikami-seks, -lihvimiseks ja -harjamiseks.
Seotud lihvimistarvikutega lõikamiseks tuleb kasutada spetsiaalset kettakaitset lõikamiseks.
Kivi lõikamisel tuleb tagada piisav tolmueemaldus.
Lubatud lihvimistarvikuid kasutades saab seadet kasutada liivapaberiga lihvimiseks.
Elektrilise tööriista andmeid ja seadistusi saab sissepandud Bluetooth® Low Energy mooduli GCY 30-4 puhul Bluetooth®-tehnoloogia abil kanda elektriliselt tööriistalt üle mobiilsele löppseadmele.
GWS 18V-125 PSC:
Elektrilise tööriista tuli on möeldud vaid elektrilise tööriista tööpiirkonna valgustamiseks, tuli ei sobi ruumide valgustamiseks koduses majapidamises.
Seadme osad
Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.
1 Kettakaitse vabastushoob
2 Pöörlemissuuna nool korpusel
3 Spindlilukustusnupp
4 Kasutajaliides (GWS 18V-125 PSC)
5 Lüliti (sisse/välja)
6 Lüliti (sisse/välja) vabastushoob
7 Aku ^2
8 Aku vabastusklahv*
10 Lisakäepide (isoleeritud haardepind)
11 Spindel
12 Kettakaitse lihvimiseks
13 Alusseib koos O-rōngaga
14 Lihvketas*
15 Kinnitusmutter
17 Kettakaitse lõikamiseks*
18 Lõikeketas*
19 Käekaitse*
20 Kummist lihvtald*
21 Lihvpaber
22 Ümar mutter*
23 Kausshari*
25 Aku täituvusastme indikaator (GBA 18V...)
26 Käepide (isoleeritud haardepind)
27 Tolmu ärajuhtiva kattega varustatud juhtraam*
28 Teemantlõikeketas*
29 Aku laetuse astme näit (kasutajaliides)
30 Pöörete arvu valik näit (kasutajaliides)
31 Pöörete arvu valiku nupp (kasutajaliides)
32 Elektrilise tööriista oleku näit (kasutajaliides)
33 Ülekoormuskaitse näit (kasutajaliides)
34 Laetuse astme näit (GBA18V 6.3Ah/ProCORE18V...)
35 Aku laetuse astme näit
(GBA 18V 6.3Ah/ProCORE18V...)
36 LED-töötuli (GWS 18V-125 PSC)
37 Teemantkroonpuur*
*Tarnekomplekt ei sisalda köiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
Tehnilised andmed
| Nurklihvmasin GWS 18V-125 PC GWS 18V-125 PSC | ||
| Tootenumber | 3 601 JG3 E.. 3 601 JG3 F.. | |
| Nimipinge | V= 18 18 | |
| Nimipöörded | min ^-1 | 9000 9000 |
| Tühikäigupöörded | min ^-1 | - 4500 - 9000 |
| max lihvketta läbimööt | mm 125 125 | |
| Spindli keere | M 14 M 14 | |
| Spindli keerme max pikkus | mm 22 22 | |
| Väljalülitumine tagasilöögi korral | ● | |
| Taaskävitumiskaitse | ● | |
*sõltuvalt kasutatud akust
* pilratud jõudlus temperatuuril <0 °C
A) Mobiilsed löppseadmed peavad olema Bluetooth ^3 -Low-Energy-seadmetega (version 4.1) ühildatavad ja toetama Generic Access profile (GAP).
B) Ulatus vöib olla väga erinev, olenedes välistest tingimustest, sealhulgas kasutatud vastuvõtuseadmest. Suletud ruumides ja metallpiirete tõttu (nt seinad, riulid, kohvid jmt) vöib Bluetooth® ulatus olla tunduvalt väiksem.
1 609 92A 47G | (15.11.17) Bosch Power Tools
Eesti|345
| Nurklihvasin | GWS 18V-125 PC | GWS 18V-125 PSC | |
| Pöörete arvu regulcerimine | - ● | ||
| Kaal EPTA-Procedure 01:2014 järgi | |||
| - vibratsiooni summutava lisakäepidemega | kg | 2,6 - 2,8* | 2,6 - 2,8* |
| - standardse lisakäepidemega | kg | 2,4 - 2,6* | 2,4 - 2,6* |
| Ümbritseva keskkonna lubatud temperatuur | |||
| - la a d i m i s e l | °C | 0...+45 | 0...+45 |
| - kasutamisel* ja säilitamisel | °C | -20...+50 | -20...+50 |
| Soovituslikud akud | GBA 18V... | GBA 18V... | |
| GBA 18V... W | GBA 18V... W | ||
| ProCORE18V... | ProCORE18V... | ||
| Soovituslikud laadimisseadmed | AL 18.. | AL 18.. | |
| GAL3680 | GAL3680 | ||
| Soovituslikud laadimisseadmedinduktsioonakudele GAL 18... W GAL 18... W | |||
| Andmete ülekandmine | |||
| Bluetooth® Bluetooth® 4.2 | (Low Energy) A) | Bluetooth® 4.2(Low Energy) A) | |
| Signaali kaugus 8 s 8 s | |||
| Signaali ulatus | maksimaalselt 30 m B) | maksimaalselt 30 m B) | |
*sõltuvalt kasutatud akust
** piiratud jõudlus temperatuuril < 0 °C
A) Mobiilsed löppseadmed peavad olema Bluetooth®-Low-Energy-seadmetega (version 4.1) ühildatavad ja toetama Generic Access profile (GAP).
B) Ulatus võib olla väga erinev, olenedes välistest tingimustest, sealhugas kasutatud vastuvõtuseadmest. Suletud ruumides ja metallpiirete tõttu (nt seinad, riulid, kõhvid jmt) võib Bluetooth® ulatus olla tunduvalt väiksem.
Andmed müra/vibratsiooni kohta
| GWS 18V-125 PC | GWS 18V-125 PSC | ||
| 3 601 JG3 E.. | 3 601 JG3 F.. | ||
| Mūratase māäratud kooskōlas standardiga EN 60745-2-3. | |||
| Seadme A karakteristikuga mõõdetud mūratase on üldju-hul | |||
| Helirõhu tase | dB(A) | 79 | 79 |
| Mūravõimsuse tase | dB(A) | 90 | 90 |
| Mõõtemääramatus K | dB | 3 | 3 |
| Kandke kuulmiskaitsevahendeid! | |||
| Vibratsioonitase aP (kolme telje vektorsumma) ja mõõtemääramatus K, kindlaks tehtud kooskōlas standardiga EN 60745-2-3: | |||
| Pinna lihvimisel: | |||
| a1 | m/s^2 | 5,0 | 5,0 |
| K | m/s^2 | 1,5 | 1,5 |
| Lihvpaberiga lihvimisel: | |||
| a1 | m/s^2 | 3,5 | 3,5 |
| K | m/s^2 | 1,5 | 1,5 |
Käesolevas juhendis esitatud vibratsioonitase on möödetud standardi EN 60745 kohase möötemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui elektrilist tööriista kasutatak se muudeks töödeks, kui kasutatakse teisi tarvikuid või kui
tööriista hooldus pole piisav, vöib vibratsioonitase olla siiski teistsugune. Sellest tingituna vöib vibratsioon olla tööperioo dil tervikuna tunduvalt suurem.
Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt väiksem.
Bosch Power Tools 1 609 92A 47G | (15.11.17)
346|Eesti
Rakendage tööriista kasutaja kaitsmiseks vibratsiooni möju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.
Montaaž
Märkus: Elektrilistel tööriistadel GWS 18V-125 PC on Bluetooth® Low Energy moodul GCY 30-4 saadaval lisatarvikuna; elektrilistel tööriistadel GWS 18V-125 PSC sisaldub see tarnekomplektis.
Infot Bluetooth® Low Energy mooduli GCY 30-4 kohta saate juurdekuuluvast kasutusjuhendist.
Aku laadimine
- Kasutage lisatarvikute lehel nimetatud akulaadijaid. Vaid need akulaadijad on kohandatud seadmes kasutatud Li-ion-aku laadimiseks.
Märkus: Aku on tarnimisel osaliselt laetud. Et tagada aku täit mahtuvust, laadige aku enne esmakordset kasutamist akulaa dimisseadmes täiesti täis.
Li-ioon-akut võib laadida ugal ajal, ilma et see lühendaks aku kasutusiga. Laadimise katkestamine ei kahjusta akut. Li-ioon-akut kaitseb elektrooniline kaitsesüsteem „Electronic Cell Protection (ECP)“ täieliku tühjenemise eest. Tühja aku puhul lülitab kaitselüliti seadme välja: Tarvik ei pöörle enam.
Pärast elektrilise tööriista automaatset väljalülitamist ärge vajutage enam lülilile (sisse/välja). Aku võib kah-justuda.
Järgige kasutusressursi ammendanud seadmete käitlemise juhiseid.

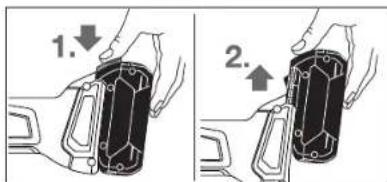

Aku eemaldamine
Aku 7 on varustatud kahe lukustusastmega, mis takistab aku väljakukkumist juhul, kui kogemata vajutatakse aku vabastusklahvile 8. Seadmesse paigaldatud akut hoiab öiges asendis vedru.
Aku 7 eemaldamiseks vajutage vabastusklahvile 8 ja tömma- ke aku suunaga ette seadmest välja. Ärge rakendage seejuu- res jõudu.
Aku täituvusastme indikaator (Aku tüüp GBA 18V...) (vtjoonistA)
Kolm rohelist aku täituvusastme indikaatorit 25 näitavad aku 7 laetuse astet. Ohutuse huvides on laetuse astet võimalik teada saada üksnes siis, kui seade ei tööta.
Täituvusastme teadasaamiseks vajutage nupule 24. Seda saab teha ka siis, kui aku 7 on eemaldatud.
LED Mahtuvus
| Pidev tuli 3 x roheline ≥2/3 |
| Pidev tuli 2 x roheline ≥1/3 |
| Pidev tuli 1 x roheline < 1/3 |
Kui pärast klahvile 24 vajutamist ei sütti mitte ükski indikaatortuli, on aku defektne ja tuleb välja vahetada.
Märkus: Aku laetuse astet saab lugeda ka kasutajaliideselt 4 (vt punkt „Kasutajaliides“).
Aku täituvusastme indikaator
(Aku tiüüp GBA 18V 6.3Ah/ProCORE18V...) (vt joonist B) Aku laetuse astet näitavad aku laetuse astme näidu 35 viis rohelist LED-tuld. Tööohutuse huvidesa sabu aku laetuse astet vaadata vaid siis, kui elektriline tööriist ei tööta. Aku laetuse astme lugemiseks vajutage nupule 34. Seda saab teha ka mahavõetud aku puhul.
LED Mahtuvus
| Pidev tuli 5 x roheline | >80 - 100 % |
| Pidev tuli 4 x roheline | >60 - ≤ 80 % |
| Pidev tuli 3 x roheline | >40 - ≤ 60 % |
| Pidev tuli 2 x roheline | >20 - ≤ 40 % |
| Pidev tuli 1 x roheline | >0 - ≤ 20 % |
Kui pārast nupule 34 vajutamist ei sūtti ükski LED-tuli, on aku defektne ja tuleb välja vahetada.
Märkus: Aku laetuse astet saab lugeda ka kasutajaliideselt 4 (vt punkt „Kasutajaliides“).
Kaitseseadiste paigaldus
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/välja) soovimatul käsitsemisel esineb vigastuste oht.
Märkus: Juhul kui lihvketas töötamise ajal murdub või kui kettakaitse/elektrilise tööriista kinnitusseadised saavad viga, tu- leb elektriline tööriist toimetada kohe parandustöökotta, mille aadress on toodud punktis „Klienditeenindus ja müügijärgne nõustamine“.
Eesti|347
Kettakaitse lihvimiseks
Asetage kettakaitse 12 elektrilise tööriista kinnitusele, nii et kettakaitse kodeerimisnukid on tööriista kinnitusega kohakuti. Seejuures vajutage vabastushoovale 1 ja hoidke seda all.
Suruge kettakaitset 12 spindli- kaelale, kuni kettakaitse on kind- lalt kohal, ja keerake kettakaitset, kuni see kuuldavalt kohale fiksee rub.
Reguleerige kettakaitse 12 asendit vastavalt antud tööoperatsiooni nõudmistele. Lükake va-
bastushoob 1 üles ja pöörake kettakaitse 12 soovitud asendisse.
Reguleerige kettakaitse 12 alati sellisesse asendisse, et köik 3 nukki vabastushooval 1 haakuvad kettakaitse 12 vastavatesse avadesse.
- Reguleerige kettakaitse 12 nii, et sädemed ei lenda seadme kasutaja poole.
▶ Kettakaitse 12 pööramine tohib olla võimalik ainult juhul, kui kasutatakse vabastushooba 1! Vastasel korral on seadme edasine kasutamine keelatud ja seade tuleb toimetada parandustöökotta.
Märkus: Kettakaitse 12 koodnukid tagavad, et monteerida saab vaid antud seadme jaoks sobivat kettakaitset.
Kettakaitse lõikamiseks
Seotud lihvimistarvikutega lõikamisel kasutage alati kettakaitset lõikamiseks 17.
Kivi lõikamisel tagage piisav tolmueemaldus.
Lõikamiseks ette nähtud kettakaitse 17 paigaldatakse sama moodi nagu lihvimiseks ette nähtud kettakaitse 12.
Tolmu ärajuhtiva kattega varustatud juhraam
Tolmu ārajuhtiva kattega varustatud juhraam 27 paigaldatakse samamoodi nagu lihvimiseks ette nähtud kettakaitse 12.
Lisakäepide
▶ Kasutage seadet alati koos lisakäepidemega 10.
Kinnitage lisakäepide 10 sõltuvalt tööoperatsioonist seadme paremale või vasakule küljele.
Vibratsiooni summutav lisakäepide
Vibration Control
Vibratsiooni summutav lisakäepide tagab vibratsioonivaba ja seega mugava ja ohutu töö.
- Ärge tehke lisakäepidemel mingeid muudatusi.
Ärge kasutage kahjustatud lisakäepidet.
Käekaitse
Kummist lihvtalla 20 või kaussharja/ketasharja/lamell-ketta kasutamisel paigaldage seadme külge alati käe-kaitse 19.
Kinnitage käekaitse 19 lisakäepidemega 10.
Lihvimistarvikute paigaldus
Eemaldage aku seadmest enne mis tahes töld seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lülti (sisse/välja) soovimatul käsitsemisel esineb vigastuste oht.
- Ärge puudutage lihv- ja köikekettaid enne, kui need on jahtunud. Kettad lähevad töötamisel väga kuumaks.
Puhastage spindel 11 ja köik külgemonteeritavad osad.
Lihvimistarvikute kinnitamiseks ja vabastamiseks vajutage spindlilukustusnupule 3, et spindlit lukustada.
Spindlilukustusnupule vajutage üksnes siis, kui spindel selsab. Vastasel korral võib seade kahjustuda.
Lihv-/löikeketas
Pidage kinni lihvimistarvikute möötmetest. Siseava läbimööt peab alusseibiga sobima. Ärge kasutage adaptereid ega ka-handusdetaile.
Teemantlöikeketaste kasutamisel veenduge, et teemantlöikekettal olev pöörlemissuunda tähistav nool ja seadme pöörlemissuund (vt seadmel olevat pöörlemissuuna noolt) ühtivad. Paigalduse järjekord on toodud jooniste leheküljel.
Veenduge, et lihvimistarvik on tugevasti kinnitatud, et see ei saaks elektrilise tööriista käivitumisel spindli küljest lahti tulla.
Pärast lihvimistarviku paigaldamist ja enne seadme sisselülitamist kontrollige, kas lihvimistarvik on korrektselt paigaldatud ja saab vabalt pöörelda. Veenduge, et lihvimistarvik ei puutu kokku kettakaitsme ega teiste osadega.
Alusseibis 13 paikneb tsentreerimisvõru ümber plastdetail (O-röngas). Kui O-röngas puudub või on kahjustatud, tuleb alusseib 13 enne töö jätkamist tingimata välja vahetada.
Lamell-lihvketas
▶ Lamell-lihvkettaga töötades monteerige tööriista külge alati käekaitse 19.
Kummist lihvtald
Kummist lihvtallaga 20 töötades monteerige tööriista külge alati käekaitse 19.
Paigalduse järjekord on toodud jooniste leheküljel.
Keerake külge ümar mutter 22 ja pingutage see silmusvõtme- ga kinni.
Kausshari/ketashari
Kaussharjaga või ketasharjaga töötades monteerige tööriista külge alati käekaitse 19.
Paigalduse järjekord on toodud jooniste leheküljel.
348|Eesti
Kaussharja/ketasharja peab olema võimalik kruvida spindlile nii kaugele, et see jääb spindli keerme lõpus tugevasti vastu seibi. Pingutage kausshari/ketashari lehtvõtmega kinni.
Kiirkinnitusmutter (SDS)-clic
Tarviku vahetamise hölbustamiseks, ilma et peaksite kasutama teisi tööriistu, võite kinnitusmutri 15 asemel kasutada kiirkinnitusmutrit 16.
- Kiirkinnitusmutrit 16 tohib kasutada üksnes lihv- või lõikeketaste puhul.
- Kasutage ainult laitmatus korras olevat kahjustamata kiirkinnitusmutrit 16.
- Mutri kohaleasetamisel jälgige, et kiirkinnitusmutri 16 tekstiga pool ei jääks vastu lihvetast; nool peab olema suunatud indeksmärgile 38.
Spindli lukustamiseks vajutage spindlilukustusnupule 3. Kiirkinnitusmutri pingutamiseks keerake lihwketast tugevasti päripäeva.
Nõuetekohaselt kinnitatud, kahjustamata kiir-kinnitusutri saate lahti, kui keerate rihveldatud rõngast käega vastupäeva. Kõvasti kinnioleva kiir-kinnitusutri lahtikeerami-seks ei tohi kasutada tange, vaid ainult selleks ettenähtud mutrivõtit. Asetage võti kohale vastavalt joonisele.
Lubatud lihvimistarvikud
Võite kasutada kõiki käesolevas kasutusjuhendis nimetatud lihvimistarvikuid.
Kasutatud lihvimistarvikute lubatud pöörete arv [min ^-1 ] või ringliikumiskiirus [m/s] peab järgmises tabelis toodud andmetele vähemalt vastama.
Seetõttu pidage kinni lihvimistarviku etiketil toodud lubatud pöörete arvust või ringliikumiskiirusest.
125722,2900080
125-- 900080
75 30 M 14 9000 45
82 - M 14 9000 80
Seadme pea pööramine (GWS 18V-125 PC)
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lülti (sisse/ välja) soovimatul käsitsemisel esineb vigastuste oht.
Seadme pead saab pöörata 90° sammuga. Tänu sellele saab lülitit (sisse/välja) viia konkreetseks tööks vajalikku asendisse, kergendades sellega töötamist näiteks vasakäelistel kasutajatel. Keerake 4 kruvi täiesti välja. Keerake seadme pea ettevaatlikult ja kor-
pusest eemaldamata uude asendisse. Keerake 4 kruvi uuesti kinni.
Tolmu/saepuru äratömme
Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.
- Tagage töökohas hea ventilatsioon.
- Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.
Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest.
Eesti|349
▶ Vältige tolmu kogunemist töökohta. Tolm vöib kergesti süttida.
Kasutus
Seadme kasutuselevõtt
Aku paigaldamine
Lükake laetud aku 7 eest elektrilise tööriista talda ja veenduge, et aku on kindlalt lukustunud.
Sisse-/väljalülitus
Elektrilise tööriista sisselülitamiseks lükake vabastushoob 6 ette ja seejärel vajutage lüliti (sisse/välja) 5 üles.
Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 5.
Energia säästmiseks lülitage elektriline tööriist sisse vaid siis, kui seda kasutate.
Enne töölerakendamist kontrollige lihvimistarvikud üle. Lihvimistarvik peab olema nõuetekohaselt paigaldatud ja vabalt põörlema. Prooviks laske seadmel töötada tühikäigul vähemalt üks minut. Ärge kasutage vigastatud, ebaühtlasi ega vibreerivaid tarvikuid.
Vigastatud tarvikud võivad murduda ja põhjustada vigastusi.
Väljalülitumine tagasilöögi korral
Elektrilise tööriista äkilise tagasilöögi korral, nt löikes kinnikiilumise korral katkestatakse mootori varustamine vooluga elektrooniliselt.
Seejuures hakkab LED-töötuli 36 vilkuma valge tulega ja oleku näit 32 punase tulega.
Seadme töölerakendamiseks viige lüliti (sisse/välja) 5 välja-lülitatud asendisse ja lülitage seade uuesti sisse.
Taaskäivitumiskaitse
Taaskäivitumiskaitse hoiab ära seadme kontrollimatu käivitumsie pärast voolukatkestust.
Kui taaskäivituskaitse on aktiveeritud, siis vilgub oleku näit 32 punase tulega.
Seadme töölerakendamiseks viige lüliti (sisse/välja) 5 välja-lülitatud asendisse ja lülitage seade uuesti sisse.
Kasutajaliides (vt joonist D)
Kasutajaliides 4 on ette nähtud elektrilise tööriista pöörete ar vu valikuks ja oleku kuvamiseks.
Pöörete arvu reguleerimine (GWS 18V-125 PSC)
Pöörete arvu eelvaliku nupust 31 saate vajalikku pöörete arvu valida ka töötamise ajal.
Järgnevas tabelis toodud andmed on soovituslikud.
| Materjal | Kasutusala | Tarvik | Pöörete eelvali-ku aste | GWS 18V-125 PSC [min ^-1 ] | |||
| Metall | Harjamine, rooste eemaldamine | Kausshari 1 | 4 | 5 | 0 | 0 | |
| roostevaba teras | Lihvimine Fiiberketas 2 | 6 | 0 | 0 | 0 | ||
| Metall | Jämelihvimine Lihvketas 3 | 9 | 0 | 0 | 0 | ||
| Metall | Lõikamine Lõikeketas 3 | 9 | 0 | 0 | 0 | ||
| Kivi | Lõikamine Teemantlõikeketas ja juhtkelk (kivi lõikamine on lubatud vaid juhtkelguga) | 3 | 9 | 0 | |||
Pöörete arvu astmete kohta toodud näitajad on ligikaudsed.
- Kasutatava tarviku lubatud pöörlemiskiirus peab olema vähemalt sama suur nagu elektrilise tööriista mak-
simaalne pöörete arv. Lubatud kiirusest kiiremini pöörlev tarvik võib puruneda ning selle tükid võivad laiali paiskuda.
Oleku näidud
| Aku laetuse astme näit (kasutajaliides) 29 | Tähendus/põhjus | Lahendus |
| roheline | Aku laetud | |
| kollane | Aku peaaegu tühi | Vahetage aku peatselt välja või laadige akut |
| punane | Aku on tühi | Vahetage aku välja või laadige akut |
Bosch Power Tools 1 609 92A 47G | (15.11.17)
350 | Eesti
| Ülekoormuskaitse näit (kasutajaliides) 33 | Tähendus/põhjus | Lahendus |
| kollane | Kriitiline temperatuur saavutatud (mootor, elektroonika, aku) | Laske elektrilisel tööriistal tühikäigul töötada ja jahtuda |
| punane Elektriline tööriist on üle kuumene-nud ja lülitub välja | Laske elektrilisel tööriistal jahtuda | |
| Elektrilise tööriista oleku näit (kasutajaliides) 32 | Tähendus/põhjus Lahendus | |
| roheline Olek OK - | ||
| kollane | Saavutatud on kriitiline tempera-tuur või aku on peaaegu tühi | Laske elektrilisel tööriistal tühikäigul töötada ja jahtuda või vahetage aku peat-selt välja või laadige akut |
| põleb punase tulega | Elektriline tööriist on üle kuumene-nud või aku on tühi | Laske elektrilisel tööriistal jahtuda või vahetage aku välja või laadige akut |
| vilgub punase tulega Väljalülitumine tagasilöögi korralvõi rakendus taaskäivituskaitse | Elektriline tööriist välja ja uuesti sisse lü-litada | |
| sinine vilkuv | Elektriline tööriist on seotud mobiilse löppseadmega või seadistusi kantakse üle | - |
Ühildatavuse funktsioon (Connectivity)
Kooskõlas Bluetooth® Low Energy mooduliga GCY 30-4 saab elektrilise tööriista puhul kasutada järgmisi ühilduvusfunktsioone:
- Registreerimine ja personaliseerimine
– Oleku kontroll, hoiatusteadete väljastamine
– Úldinfo ja seadistused
- H a l d u s
Infot Bluetooth® Low Energy mooduli GCY 30-4 kohta saate juurdekuuluvast kasutusjuhendist.
Tööjuhised
- Elektriline tööriist, millel on Bluetooth® Low Energy moodul GCY 30-4 (lisatarvik), on varustatud raadioliidesega. Järgida tuleb kehtestatud kasutuspiiranguid, mis kehtivad nt lennukites või haiglates kasutamise suhtes.
▶ Ettevaatust soonte lõikamisel kandvatesse seintesse, vt punkti „Staatikaalased juhised“.
Kui tooriku omakaal ei taga kindlat paigalpüsimist, kasutage tooriku kinnitamiseks kinnitusvahendeid. - Ärge rakendage seadmele nii suurt koormust, et see seiskub.
Tarviku jahutamiseks laske seadmel pärast koormuse all töötamist töötada veel möned minutid tühikäigul. - Ärge puudutage lihv- ja köikekettaid enne, kui need on jahtunud. Kettad lähevad töötamisel väga kuumaks.
- Ärge kasutage elektrilist tööriista ketaslõikuri rakises. Kui elektrilises tööriistas tekib elektrostaatiline laeng, lülitab integreeritud elektroonika elektrilise tööriista välja.
Elektrilise tööriista sisselülitamiseks lükake vabastushoob 6 ette ja seejärel vajutage lüliti (sisse/välja) 5 üles.
Lihvimine
- Ärge kunagi kasutage lõikekettaid lihvimiseks.
Seadet tohib kasutada üksnes kuivlõikamiseks/kuiv- lihvimiseks.
30° kuni 40° nurga all saavutate lihvimisel parima tulemuse. Juhtige seadet mõõduka survega edasi-tagasi. Nii ei muutu toorik liiga kuumaks, ei muuda värvi ega teki lõikejälgä.
Lamell-lihvketas
Lamell-lihvkettaga (lisatarvik) saab töödelda ka kumeraid pin- du ja profiile.
Lamell-lihvetastel on tunduvalt pikem kasutusiga, väiksem müratase ja madalam lihvimistemperatuur kui tavalistel lihvetastel.
Metalli lõikamine
Seotud lihvimistarvikutega lõikamisel kasutage alati kettakaitset lõikamiseks 17.
Lõikamisel töötage mõõduka, töödeldava materjaliga sobiva ettenihkega. Ärge rakendage lõikekettale survet, ärge kallutage ega võngutage seda.
Ärge pidurdage pöörlevat lõikeketast külgsurve avaldamisega.
Ettenihke suund peab olema alati pöörlemissuunale vastupidine. Vastasel korral tekib oht, et seade hüppab iseenesest lõikejoonest välja.
Profiilide ja nelikantto-rude lõikamist on kõige lihtsam alustada väikseima läbilõikega kohast.
Kivi löikamine (vt joonist C)
Kivi lõikamisel tagage piisav tolmueemaldus.
Kandke tolmukaitsemaski.
Eesti|351
Kivi lõikamiseks on soovitav kasutada teemantlõikeketast.
Tolmu ärajuhtiva kattega varustatud juhraamiga 27 lõikami- sel peab tolmuimeja sobima kivitolmu imemiseks. Bosch pa- kub sobivaid tolmuimejaid.
Lülitage seade sisse ja asetage juhtraami esi- osaga vastu toorikut. Juhtige seadet mõõdu- ka, töödeldava materja- liga sobiva ettenihkega.
Eriti kövade materjalide, näiteks suure ränisisaldusega betooni, löikamisel vöib esineda teemantlöikeketta ülekuumene-mist ja seeläbi kahjustumist. Sellest annab märku koos ketta-ga pöörlevn „sädemete vöö”.
Sellisel juhul katkestage lõikamine ja jahutage ketast veidi aega tühikäigupööretel.
Märgatavalt vähenenud löikejöudlus ja nn „sädemete vöö“ ketta ümber annavad märku sellest, et teemantketas on muutunud nüriks. Tehes möne lühikese löike abrasiivses materjalis (nt silikaattellises), saate ketta jälle teravaks.
Soonte löikamisel kandvatesse seintesse tuleb juhinduda standardi DIN 1053 1. osast või vastava riigi seadustest. Neid eeskirju tuleb tingimata järgida. Enne töö alustamist pidage nõu pädeva staatikaspetsialisti, arhitekti või töödejuhatajaga.
Juhised aku käsitsemiseks
Kaitske akut niiskuse ja vee eest.
Hoidke akut temperatuuril – 20°C kuni 50°C. Ärge jätke akut suvel autosse.
Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga.
Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskölbmatuks ja tuleb välja vahetada.
Järgige kasutusressursi ammendanud seadmete käitlemise juhiseid.
Hooldus ja teenindus
Hooldus ja puhastus
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lülliti (sisse/ välja) soovimatul käsitsemisel esineb vigastuste oht.
Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.
Hoidke ja käsitsege lisatarvikut hoolikalt.
Klienditeenindus ja müügijärgne nõustamine
Klienditeeninduses vastatakse toote paranduse ja hoolduse ning varuosade kohta esitatud küsimustele. Joonised ja teabe varuosade kohta leiate ka veebisaidilt:
www.bosch-pt.com
Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus- tes meeleldi abi.
Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja hooldus
Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: 6549 568
Faks: 679 1129
Transport
Komplektis sisalduvate liitium-ioon-akude suhtes kohaldatak-se ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.
Kolmandate isikute teostatava veo korral (nt öhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab pakendi ettevalmistamisel alati osalema ohtlike ainete veo ekspert.
Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks.
Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.
Kasutuskölbmatuks muutunud seadmete käitlus
Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse vötta.
Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos olmejäätmetega!
Üksnes EL liikmesriikidele:
Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ja vastavalt direktiivile 2006/66/EÜ tuleb defektsed või kasutusressursi ammenda- nud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada.
Akud/patareid:
Li-icon:
Järgige palun juhiseid punktis „Transport“, Ik 351.
Tootja jätab endale öiguse muudatuste tegemiseks.
352 | Latviešu
Latviešu
Drošības noteikumi
- Ohutusnõuded tööpiirkonnas
- Elektriohutus
- Eesti|341
- Inimeste turvalisus
- Elektriliste tööriistade hoolikas käsitsemine ja kasutamine
- Akutööriistade hoolikas käsitsemine ja kasutamine
- Teenindus
- Ohutusnõuded nurklihvmasinate kasutamisel
- | Eesti
- Tagasilöök ja asjaomased ohutusnõuded
- Spetsiifilised ohutusnõuded lihvimisel ja lõikamisel
- Eesti|343
- Täiendavad spetsiifilised ohutusnõuded lõikamiseks
- Spetsiifilised ohutusnõuded liivapaberiga lihvimisel
- Spetsiifilised ohutusjuhised traatharjade kasutamisel
- Täiendavad ohutusnõuded
- Kandke kaitseprille.
- 344|Eesti
- Seadme ja selle funktsioonide kirjeldus
- Nõuetekohane kasutamine
- GWS 18V-125 PSC:
- Seadme osad
- 346|Eesti
- Montaaž
- Aku laadimine
- Aku eemaldamine
- Aku täituvusastme indikaator (Aku tüüp GBA 18V...) (vtjoonistA)
- Aku täituvusastme indikaator
- Kaitseseadiste paigaldus
- Kettakaitse lihvimiseks
- Kettakaitse lõikamiseks
- Lisakäepide
- Vibratsiooni summutav lisakäepide
- Vibration Control
- Lihvimistarvikute paigaldus
- Lihv-/löikeketas
- Lamell-lihvketas
- Kummist lihvtald
- Kausshari/ketashari
- 348|Eesti
- Kiirkinnitusmutter (SDS)-clic
- Lubatud lihvimistarvikud
- Seadme pea pööramine (GWS 18V-125 PC)
- Tolmu/saepuru äratömme
- Kasutus
- Seadme kasutuselevõtt
- Aku paigaldamine
- Väljalülitumine tagasilöögi korral
- Taaskäivitumiskaitse
- Kasutajaliides (vt joonist D)
- Pöörete arvu reguleerimine (GWS 18V-125 PSC)
- Ühildatavuse funktsioon (Connectivity)
- Tööjuhised
- Lihvimine
- Metalli lõikamine
- Kivi löikamine (vt joonist C)
- Juhised aku käsitsemiseks
- Hooldus ja teenindus
- Hooldus ja puhastus
- Klienditeenindus ja müügijärgne nõustamine
- www.bosch-pt.com
- Eesti Vabariik
- Transport
- Kasutuskölbmatuks muutunud seadmete käitlus
- Üksnes EL liikmesriikidele:
- Akud/patareid:
- Li-icon:
- | Latviešu
- Latviešu
- Drošības noteikumi
Kaubamärk : BOSCH
Mudel : GWS 18V125 PC
Kategooria : Nurklihvija
