Toote tüüp	Nurklihvija
Mark	Bosch
Mudel	GWS 21230 JHV Professional
Maksimaalne lihvkettal läbimõõt	230 mm
Tühikäigu pöörlemissagedus	6500 p/min
Toitepinge	220–230 V
Müratase	90 dB(A) (intensiivsus) / 103 dB(A) (müratase)
Käe-õla vibratsioon	5,5 m/s²
Põhifunktsioonid	Lõikamine, lihvimine, harjamine
Kaitse	Reguleeritav kaitsekate kiirlukustuse või pingutuskruviga
Lisakäepide	Vibratsiooni summutav (VIBRATION CONTROL)
Spindli lukustus	Jah, lukustusnupp
Lüliti	Sisse/välja lüliti koos lukustusega
Pea pööramine	90° sammude kaupa (4 asendit)
Käepideme suund	90° vasakule või paremale
Käivitusvoolu piiramine	Jah (J-tüüpi)
Hooldus	Puhastage regulaarselt jahutusõhuavasid
Ühilduvad tarvikud	Karestus-/lõikekettad, lihvplaadid, topsharjad, topslihvkettad, käekaitse
Töödeldavad materjalid	Metall, kivi (kuivalt)
Müügijärgne teenindus	Bosch Prantsusmaa, Belgia, Šveits (vt juhendit)

Korduma kippuvad küsimused - GWS 21230 JHV Professional BOSCH

Kuidas paigaldada kaitsekatet?

Enne sekkumist ühendage seade vooluvõrgust lahti. Kruviga katte puhul keerake pingutuskruvi (13) lahti, asetage kate koos kodeerimisnukiga spindli kaela soonde, suunake suletud külg enda poole, seejärel pingutage kruvi. Kiirlukustusega katte puhul avage hoob (8), asetage kate, sulgege hoob. Reguleerige pingutusjõudu reguleerimiskruvi (7) abil.

Kuidas vahetada lihvketast?

Ühendage seade vooluvõrgust lahti. Lukustage tööriista spindel (5) lukustusnupu (2) abil pärast täielikku seiskumist. Keerake pingutusmutter (11 või 12) lahti sarvvõtmega (17). Vahetage ketas. Paigaldamisel järgige mõõtmeid (puurauk 22,2 mm). Pingutage mutter. Tehke 30-sekundiline tühikäigukatse.

Kuidas kasutada kiirlukustusmutrit SDS-clic?

Kiirlukustusmutter (12) asendab tavalist mutrit karestus-/lõikeketaste jaoks. Veenduge, et see pole kahjustatud. Keerake see käsitsi spindlile päripäeva, nool osutades märgile. Lukustage spindel nupuga (2) korralikult kinnitamiseks. Lahtikeeramiseks pöörake rõngast vastupäeva. Ärge kunagi kasutage tangidega jõudu.

Kuidas vähendada vibratsiooni kasutamise ajal?

Kasutage kaasasolevat vibratsiooni summutavat lisakäepidet (VIBRATION CONTROL). See vähendab vibratsiooni alla 2,5 m/s². Veenduge, et see on korralikult kinni keeratud ja kahjustusteta. Ärge muutke seda. Võtke stabiilne asend ja hoidke seadet mõlema käega tugevalt.

Millised on olulised ohutusjuhised?

Kandke alati kaitseprille ja kuulmiskaitset. Kasutage lisakäepidet alati. Hoidke seadet mõlema käega tugevalt. Ärge kunagi töötage ilma sobiva kaitsekatteta. Kontrollige, et ketas on enne kasutamist korralikult paigaldatud. Voolukatkestuse korral ühendage seade kohe lahti. Hoidke töökoht puhas, et vältida tolmuplahvatusi.

Kuidas puhastada ja hooldada seadet?

Enne puhastamist ühendage pistik vooluvõrgust lahti. Puhastage regulaarselt seadet ja selle jahutusõhuavasid. Juhtiva tolmu (metallide) tekitavate tööde korral puhuge sageli õhuavasid ja kasutage statsionaarset tolmuimejat. Paigaldage eelnevalt rikkevoolukaitse. Usaldage remont Bosch'i volitatud teenindusse.

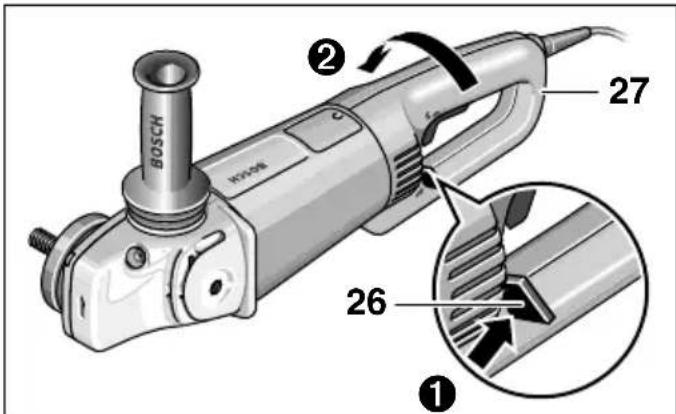

Kuidas reguleerida käepideme asendit?

Käepideme (27) pööramiseks 90° vasakule või paremale tõmmake tugevalt lukust (26) noole suunas, seejärel pöörake käepidet kuni selle kinnitumiseni. Lülitit saab kasutada ainult siis, kui käepide on lukustatud ühes kolmest asendist. Ärge lukustage lahti, kui lüliti on blokeeritud.

Kuidas lõigata kivi selle lihvimismasinaga?

Kasutage kindlasti juhtvankrit koos imemisega kaitsekattena (tarvik). Töötage kuivalt. Paigaldage teemantlõikeketas. Kasutage sobivat tolmuimejat ja kandke maski. Rakendage mõõdukat ettenihkekiirust. Kui ketas kuumeneb (sädemekroon), laske sellel tühikäigul jahtuda. Vajadusel teritage seda abrasiivmaterjalis.

Mida teha lõikeketta kinnikiilumise korral?

Kinnikiilumise korral peatage seade kohe. Oodake, kuni tarvik on täielikult seiskunud (inerts). Ärge kasutage jõudu. Ühendage seade vooluvõrgust lahti ja eemaldage ketas ettevaatlikult. Kontrollige ketast kahjustuste suhtes; ärge kasutage kahjustatud või deformeerunud ketast uuesti. Enne töö jätkamist veenduge, et tarvik pöörleb vabalt.

Kust leida varuosi või tarvikuid?

Kasutage ainult originaalseid Boschi tarvikuid. Varuosad ja lahtivõetud joonised on saadaval veebilehel www.bosch-pt.com. Tellimisel esitage 10-kohaline viitenumber tüübisildilt. Prantsusmaal võtke ühendust müügijärgse teenindusega numbril 0800 05 50 51 või e-posti aadressil [e-mail].

KASUTUSJUHEND GWS 21230 JHV Professional BOSCH

Kõik ohutusnõuded ja juhised tuleb läbi lugeda.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Allpool kasutatud mõiste „Elektriline tööriist" käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

1) Ohutusnõuded tööpiirkonnas

a) Töökoht peab olema puhas ja hästi valgustatud. Töökohas valitsev segadus ja pimedus võib põhjustada õnnetusi. b) Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lendab sädemeid, mis võivad tolmu või aurud süüdata. c) Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud töökohast eemal. Kui Teie tähelepanu kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

2) Elektriohutus

a) Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski. b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem. c) Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. d) Ärge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerdunud toitejuhtmed suurendavad elektrilöögi ohtu.

e) Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes.

Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.

f) Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit.

Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

3) Inimeste turvalisus

a) Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu. c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. d) Enne elektrilise tööriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. e) Vältige ebatavalist kehaasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lodevad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.

g) Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

4) Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. d) Kasutusvärisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. e) Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kinni. Veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konkreetse seadmetüübi jaoks ette nähtud. Arvestage seejuures tootmistingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.

5) Akutööriistade hoolikas käsitsemine ja kasutamine

a) Laadige akusid ainult tootja poolt soovitatud akulaadijatega. Akulaadija, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akudega. b) Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu. c) Hoidke kasutusel mitteolevad akud eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad kontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju. d) Väärkasutuse korral võib akuvedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.

6) Teenindus

a) Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö.

Tehnilised andmed

Nurklihvmasin GWS 21-180 H Professional GWS 21-230 H Professional GWS 24-180 B Professional

Tellimisnumber 0 601 851 0.. 0 601 852 0.. 0 601 853 0..

Käivitusvoolupii rajaga GWS 21-180 JH Professional GWS 21-230 JH Professional GWS 24-180 JB Professional

Tellimisnumber 0 601 851 9.. 0 601 852 9.. 0 601 853 9..

Nimivöimsus* [W] 2 100 2 100 2 400

Väljundvoimsus [W] 1 350 1 350 1 700

Pörete arv tühikäigul [min-1] 8 500 6 500 8 500

Lihvketta Ø, max [ mm] 180 230 180

Spindli keere M 14 M 14 M 14

Kaal ilma toitejuhtmeta, ca [kg] 4,3 4,3 5,1

Ohutusklass ☑/II /II /II ☐

Nurklihvmasin GWS 24-180 H Professional GWS 24-230 B Professional GWS 24-230 H Professional GWS 24-230 JB Professional GHS 24-230 JB Professional GHS 24-230

Tellimisnumber 0 601 853 4.. 0 601 854 0.. 0 601 854 4..

Käivitusvoolupii rajaga GWS 24-230 JB Professional GHS 24-230 JB Professional GHS 24-230 JB Professional GHS 24-230

Tellimisnumber 0 601 854 9.. 0 601 854 5..

Nimivöimsus* [W] 2 400 2 400 2 400

Väljundvoimsus [W] 1 700 1 700 1 700

Pörete arv tühikäigul [min-1] 8 500 6 500 6 500

Lihvketta Ø, max [ mm] 180 230 230

Spindli keere M 14 M 14 M 14

Kaal ilma toitejuhtmeta, ca [kg] 5,1 5,1 5,1

Ohutusklass ☑/II /II /II ☐

Nurklihvmasin GWS 26-180 B Professional GWS 26-180 H Professional GWS 26-230 B Professional GWS 26-230 JB Professional GHS 26-230 JB Professional GHS 26-230 JB Professional GHS 26-230 JB Professional GHS 26-230 JB Professional GHS 26-230 JB Professional GHS 26-230 JB Professional GHS 26-230 JB Professional GHS 26-230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230

Käivitusvoolupii rajaga GWS 26-180 JB Professional GWS 26-230 JB Professional GWS 26-230 JB Professional GWS 26-230 JB Professional GHS 26-230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26-230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230 JB Professional GHS 26 -230

Kai ilma toitejuhtmeta, ca [kg] 5,1 5,1 5,1

Ohutusklass ☑/II /II /II ☐

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud joonised.

Palun voltige lehekülg, millel on seadme joonis, kasutusjuhendi lugemise ajaks lahti.

1 Lisakäepideme keere (3x) 2 Spindlilukustusnupp 3 Lüliti (sisse/välja) 4 Lisakäepide 5 Spindel 6 Kettakaitse 7 Reguleerimiskruvi 8 Lukustushoob 9 Alusseib koos tihendiga 10 Lihv-/lõikeketas 11 Kinnitusmutter 12 Kiirkinnitusmutter SDS-clic 13 Klemmkruvi 14 Kodeerimisnukk 15 Lihvkausi kaitse 16 Lihvkauss 17 Võti kinnitusmutri jaoks 18 Käekaitse 19 Vaheseibid 20 Kummist lihvmistaldrik 21 Lihvpaber 22 Ümar kinnitusmutter 23 Kausshari 24 Teemantlõikeketas* 25 Tolmueemaldusega juhtraam 26 Käepideme lukustusnupp 27 Käepide 28 Lõikerakis

• Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Tööohutus

Ohutu ja turvaline töö antud seadmega on võimalik vaid juhul, kui Te olete eelnevalt põhjalikult läbi lugenud seadme kasutus- ja ohutusjuhised ning peate neist

täpselt kinni. Rohkem ohutusjuhiseid leiate juurdelisatud vihikus lõigust „Üldised

ohutusjuhised". Enne seadme esmakordset kasutamist laske end praktiliselt juhendada.

■Kandke kaitseprille ja kuulmiskaitsevahendeid. ■Turvalisuse huvides kandke täiendavat kaitsevarustust, nt kaitsekindaid, turvalisi jalatseid, peakatet ja turvapõlle. Töö käigus tekkiv tolm võib olla tervistkahjustav, tule- või plahvatusohtlik. Vajalikud on vastavad kaitsemeetmed. Näiteks: Mõned tolmuliigid on vähkitekitava toimega. Kasutage sobivat tolmu-/ saepurueemaldust ja kandke tolmumaski. ■Kergmetallide tolm on tule- ja plahvatusohtlik. Hoidke töökoht kogu aeg korras, kuna materjalide segud on eriti ohtlikud. ■Kui töö käigus saab toitejuhe kahjustada või see lõigatakse läbi, ärge juhet puutuge, vaid tõmmake koheselt pistik pistikupesast välja. Ärge kunagi kasutage kahjustatud toitejuhtmega seadet. Välistingimustes kasutatavad seadmed tuleb ühendada vooluvõrku max 30 mA käivitusvooluga rikkevoolukaitselüliti (FI-) kaudu. Seadet ei tohi kasutada vihma käes ega märjas keskkonnas. Töötades hoidke seadet alati mõlema käega ja võtke stabiilne asend. ■Kinnitage toorik. Kinnitusvahendite abil või kruustangide vahele kinnitatud toorik püsib kindlamalt paigal kui käega hoides. ■Seadmega töötamisel peab toitejuhe alati asuma seadmest tagapool. ■Enne seadme käestpanemist lülitage see alati välja ja oodake, kuni see on seiskunud. Voolukatkestuse korral või seadme eemaldamisel vooluvõrgust (pistiku väljatõmbamisel) vabastage kohe lüliti (sisse / välja) ja lükake see välja-asendisse. Nii väldite seadme juhuslikku töölehakkamist. Seadet tohib kasutada vaid kuivlihvimiseks / -lõikamiseks. ■Kõikide antud seadmega tehtavate tööde korral peab olema paigaldatud lisakäepide. ■Kui on oht, et tarvik võib puutuda kokku varjatud elektrijuhtme või seadme enda toitejuhtmega, tuleb elektrilist tööriista hoida ainult isoleeritud käepidemetest. Kokkupuude pinge all oleva juhtmega võib tekitada pinge seadme metallosades ja põhjustada elektrilöögi.

Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtte poole.

Kokkupuutel elektrijuhtmetega on tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel on plahvatusoht. Veetorustiku vigastamisel on materiaalne kahju või elektrilöögioht.

Lihv- ja lõikeketastega töötades peab olema paigaldatud kettakaitse 6. Kummist lihvmistaldriku 20 või kaussharja 23/ ketasharja/lamellkettaga teostatavate tööde puhul tuleb kasutada käekaitset 18 (lisatarvik). ■Kivi töötlemisel kasutage tolmueemaldusseadet. Kasutage ainult kivitolmu eemaldamiseks ettenähtud tolmuimejat. Kivi lõikamisel kasutage juhtraami. Keelatud on töödelda asbestisisaldavat materjali. ■Kasutage ainult neid lihvmistarvikuid, mille lubatud pöörlemiskiirus on vähemalt sama suur kui seadme tühikäigupöörded. ■Enne kasutamist kontrollige lihvmistarvikuid. Lihvimistarvik peab olema korralikult kinnitatud, samuti peab olema tagatud selle vaba pöörlemine. Proovijooksuks laske seadmel vähemalt 30 sekundit tühikäigul töötada. Ärge kasutage vigastatud, mitteümaraid ega vibreerivaid lihvmistarvikuid. ■Kaitske lihvmistarvikuid löökide, põrutuste ja rasvainete eest. Toorikuga kokku viies peab seade olema sisse lülitatud. ■Hoidke käed pöörlevatest lihvmistarvikutest eemal. Jälgige pöörlemissuunda. Hoidke seadet alati nii, et lihvmistolm ja sädemed lendaksid Teie kehast eemale. ■ Metallide töötlemisel tekivad sädemed. Jälgige, et Te ei ohusta ennast ega teisi inimesi. Tuleohutuse tagamiseks ei tohi läheduses (sädemete lendumise alas) olla kergestisüttivaid materjale. ■Ettevaatust soonte lõikamisel nt kandvatesse konstruktsioonidesse: vt staatikaalast informatsiooni. ■Lõikeketta blokeerumine põhjustab seadme järsu vastureaktsiooni. Sellisel juhul lülitage seade koheselt välja.

Pöörake tähelepanu lihvketaste mõõtmetele. Siseava LÄBIMÕÕT peab alusseibiga 9 ilma lõtkuta sobima. Ärge kasutage kahandusdetaile ega adaptereid. ■Ärge kunagi kasutage lihvimistöödeks lõikekettaid. Vältige lõikeketastele külgsurve avaldamist. ■Pidage kinni lihvmistarvikute tootja poolt antud paigaldus- ja kasutusjuhistest. Ettevaatust! Ketas ei seisku kohe pärast seadme väljalülitamist. Ärge kinnitage seadet kruustangide vahele. Ärge kunagi lubage seadet kasutada lastel. ■ Bosch saab tagada seadme häireteta töö ainult siis, kui kasutatakse selle seadme jaoks ettenähtud originaaltarvikuid.

Nõuetekohane kasutamine

Seade on ette nähtud metalli- ja kivimaterjalide kuivlihvimiseks ja -lõikamiseks. Kivi lõikamisel tuleb kasutada juhtraami.

Soonte lõikamisel kandvatesse konstruktsioonidesse tuleb järgida standardi DIN 1053 1. osa nõudeid või vastava riigi seadusi.

Nimetatud eeskirjadest tuleb tingimata kinni pidada. Enne töö algust pidage nõu pädeva staatikaspetsialisti, arhitekti või töödejuhatajaga.

Kaitseseadiste paigaldamine

Enne seadme kallal töö alustamist tõmmake pistik pistikupesast välja. Tööde teostamisel lihv- ja lõikeketastega tuleb kasutada kettakaitset 6.

Kodeerimisnukk 14 kettakaitsel 6 võimaldab paigaldada vaid antud seadmetüübiga sobivat kettakaitset.

Vajadusel keerake lahti klemmkruvi 13.

Asetage kettakaitse 6 koos kodeerimisnukiga 14 seadme esiosa spindlikaelal asuvasse kodeerimissoonde ja pöörake nõutud asendisse (tööasendisse).

Kettakaitse 6 kinnine pool peab alati jääma kasutaja poole.

Keerake klemmkruvi 13 kinni.

Kinnitusega kettakaitse

Kettakaitse on kohandatud spindlikaela läbimõõduga. Vajadusel saab kinnituse tugevust muuta, pingutades või lõdvendades reguleerimiskruvi 7. Seejuures jälgige pidevalt, et kettakaitse 6 istuks spindlikaelal korrektselt.

Asetage kettakaitse 6 seadme esiosa spindlikaelale ja pöörake soovitud asendisse (tööasendisse).

Kettakaitse 6 fikseerimiseks sulgege lukustushoob 8.

Kettakaitse 6 kinnine pool peab alati jääma kasutaja poole.

Lisakäepide

Kõikide seadmega tehtavate tööde korral peab olema paigaldatud lisakäepide.

Keerake lisakäepide 4 sõltuvalt tööviisist seadme esiosa külge.

Vibratsiooni summutav lisakäepide

Vibratsiooni summutav lisakäepide vähendab vibratsiooni ja muudab töötamise mugavaks ja kindlaks.

Lisakäepideme modifitseerimine on keelatud.

Vigastatud lisakäepideme edasine kasutamine on keelatud.

Käekaitse

Kummist lihvketta 20 või kaussharja 23/ketasharja/lamellkettaga teostatavate tööde puhul tuleb kasutada käekaitset 18 (lisatarvik). Käekaitse 18 kinnitatakse seadmele lisakäepideme 4 abil.

Lihvimistarvikute paigaldamine

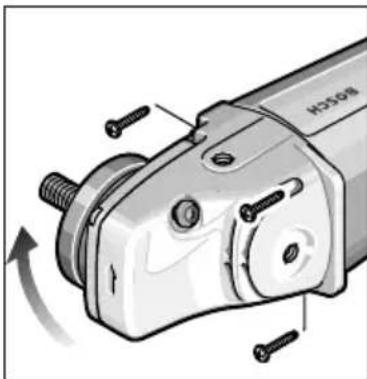

■Enne mistahes tööde alustamist seadmel, tõmmake pistik pistikupesast välja.

Kasutage ainult neid lihvimistarvikuid, mille lubatud pöörded on vähemalt sama suured kui seadme tühikäigupöörded.

Lihv- ja lõikekettad muutuvad töö käigus väga kuumaks; ärge puutuge neid enne, kui need on maha jahtunud.

■Puhastage spindel ja kõik monteeritavad osad. Lihvimistarvikute paigaldamiseks ja eemaldamiseks lukustage spindel 5 spindlilukustusnupu 2 abil.

Enne spindlilukustusnupule 2 vajutamist veenduge, et spindel ei pöörle!

Lihv-/lõikeketas

Pöörake tähelepanu lihvketaste mõõtmetele. Siseava läbimõõt peab alusseibiga 9 ilma lõtkuta sobima. Ärge kasutage kahandusdetaile ega adaptereid.

Teemantlõikeketta kasutamisel jälgige, et kettal noolega märgitud pöörlemissuund ja seadme pöörlemissuund (nool seadme esiosas) ühtiksid.

Paigaldus vastavalt joonisele.

Keerake spindli otsa kinnitusmutter 11 ja pingutage see võtme abil (vt punkt „Kiirkinnitusmutter").

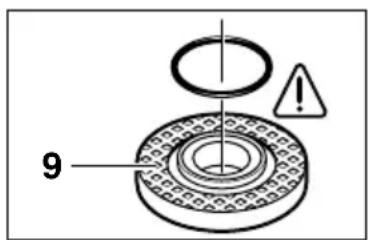

Alusseibi 9 tsentreerimisrõngas on varustatud (plastikust) tihendiga.

Kui tihend on vigastatud või puudub, tuleb see enne alusseibi 9 paigaldamist tingimata asendada uuega (tellimisnumber 1600 210 039).

Pärast lihvimistarviku paigaldamist ja enne seadme sisselülitamist kontrollige, et lihvimistarvik on õigesti monteeritud ja on tagatud selle vaba pöörlemine.

Lamellketas (lihvmopp)

Sõltuvalt kasutusotstarbest eemaldage vajadusel kettakaitse 6 ja paigaldage käekaitse 18. Paigaldage spetsiaalne alusseib 9 (lisatarvik, tellimisnumber 2 605 703 028) ja lamellketas spindlile 5. Keerake spindli otsa kinnitusmutter 11 ja pingutage võtme abil.

Kummist lihvimistaldrik 20

Sõltuvalt kasutusotstarbest eemaldage vajadusel kettakaitse 6 ja paigaldage käekaitse 18.

Enne kummist lihvtaldriku 20 monteerimist asetage kõigepealt spindlile 2 vaheseibid 19.

Paigaldus vastavalt joonisele.

Keerake spindli otsa ümar kinnitusmutter 22 ja pingutage see võtme abil.

Kausshari 23/ketashari

Sõltuvalt kasutusotstarbest eemaldage vajadusel kettakaitse 6 ja paigaldage käekaitse 18.

Lihvimistarvik tuleb keerata lõpuni spindli 5 otsa, nii et see toetub vastu spindli aluspõhja. Pingutage lehtvõtmega.

Lihvkauss

Lihvkaussidega töötades kasutage spetsiaalset kettakaitset 15.

Lihvkauss 16 peaks kettakaitsest 15 välja ulatuma alati vaid nii palju, kui palju on antud tööoperatsiooniks vajalik.

Reguleerige kettakaitse 15 vastavalt sellele mõõdule.

Paigaldus vastavalt joonisele.

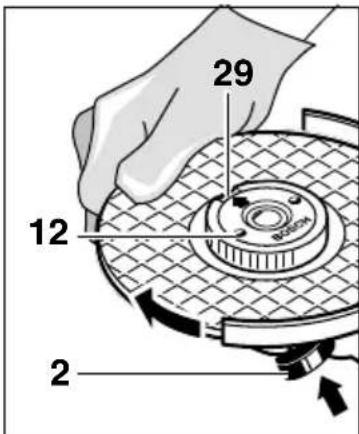

Kiirkinnitusmutri 12 kasutamine on lubatud ainult lihv- ja lõikeketaste puhul.

Kasutage üksnes laitmatus korras, kahjustamata kiirkinnitusmutreid 12.

Mutri kinnitamisel jälgige, et tekstiga pool ei jääks vastu ketast; nool peab olema suunatud indeksmärgile 29.

Lukustage spindel spindlilukustusnupu 2 abil. Pingutage kiirkinnitusmutter, pöörates lihvketast tugevalt päripäeva.

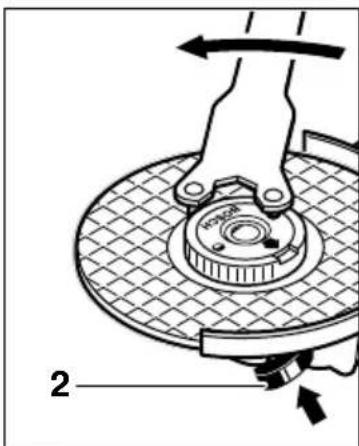

Korralikult kinnikeeratud, kahjustamata kiirkinnitusmutri saate lahti, kui keerate rihveldatud rõngast käsitsi vastupäeva.

Kõvasti kinni oleva kiirkinnitusmutri lahtikeeramiseks ei tohi kunagi kasutada tange, vaid ainult selleks ettenähtud mutrivõtit.

Kasutage võtit nagu joonisel näidatud.

Lubatud lihvimistarvikud

Kasutada tohib kõiki käesolevas kasutusjuhendis nimetatud lihvimistarvikuid.

Kasutatavate lihvimistarvikute lubatud pöörete arv [min^-1] või kiirus [m/s] peab olema vähemalt sama suur nagu tabelis toodud andmed.

Seetõttu jälgige alati lihvimistarvikutele märgitud lubatud pöörete arvu/kiirust.

	max [mm]		[ mm]		min m/s
	D	b
b D	180	8	22,2	8500	80
	230	8	22,2	6500	80
D	180	-	-	8500	80
	230	-	-	6500	80
b D	100	30 M	4850	045

Kasutuselevõtt

Kontrollige võrgupinget: vooluallika pinge peab vastama seadme andmesildile märgitud pingele. Andmesildil lubatud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral.

Sisse-/väljalülitamine

Seadme kasutuselevõtuks lükake lüliti (sisse/välja) 3 ette ning seejärel vajutage see sisse.

Lukustamiseks hoidke lülitit (sisse/välja) 3 all ja lükake veel rohkem ettepoole.

Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 3 või vajutage sellele kõigepealt ja siis vabastage see.

Ilma lukustuseta lüliti (kasutusriigis spetsiifiline mudel):

Seadme kasutuselevõtuks lükake lüliti (sisse/välja) 3 ette ning seejärel vajutage see sisse.

Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 3.

Proovijooks!

Enne kasutamist kontrollige lihvimistarvikuid. Lihvimistarvik peab olema korralikult kinnitatud, samuti peab olema tagatud selle vaba pöörlemine. Proovijooksuks laske seadmel vähemalt 30 sekundit tühikäigul töötada. Ärge kasutage vigastatud, mitteümaraid ega vibreerivaid lihvimistarvikuid.

Käivitusvoolupiiraja (tüüp J)

Seadme sujuva käivitamise tõttu piisab 16-A-kaitsmest.

Ilma käivitusvoolupiirajata seadme puhul on vajalik suurem kaitse (vähemalt 16-A-sulavkaitse).

Tööjuhised

Kui töödeldava detaili omakaal ei taga selle kindlat paigalpüsimist, tuleb detail kinnitada. Ärge koormake seadet sel määral, et see seiskub. Lihv- ja lõikekettad muutuvad töö käigus väga kuumaks; ärge puutuge neid enne, kui need on maha jahtunud.

Lihvimine

Parima tulemuse saate, kui töötlete detaili 30° kuni 40° nurga all. Liigutage seadet töödeldaval pinnal mõõduka survega edasi-tagasi. Nii väldite töödeldava detaili ülekuumenemist, värvuse muutumist ja soonte teket.

Ärge kunagi kasutage lihvimistöödeks lõikekettaid.

Lamellketas (lihvmopp)

Lamellkettaga (lisavarustus) saab töödelda ka kumeraid pindu ja profiile (kontuurlihvimine).

Lamellkettal on tunduvalt pikem kasutusiga kui ketasliivapaberil, see tekitab vähem müra ja kuumeneb vähem.

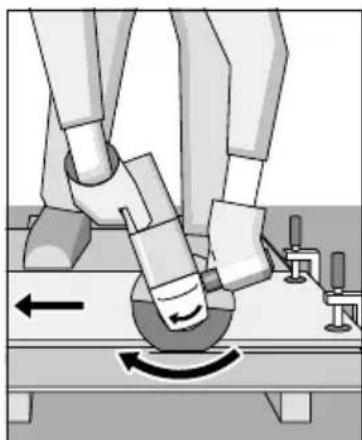

Lõikamine

Lõikamisel tohi seadet lõikamise ajal suruda, seda kallutada ega väänata. Töötage mõõduka, töödeldava materjaliga sobiva ettenihkega.

Pärast seadme väljalülitamist ärge püüdke pidurdada ketta pöörlemist, avaldades kettale külgsurvet.

Oluline on lõike teostamise suund. Seadet tuleb liigutada ketta pöörlemisele vastassuunas! Vastasel korral võib ketas iseenesest soonest välja hüpata.

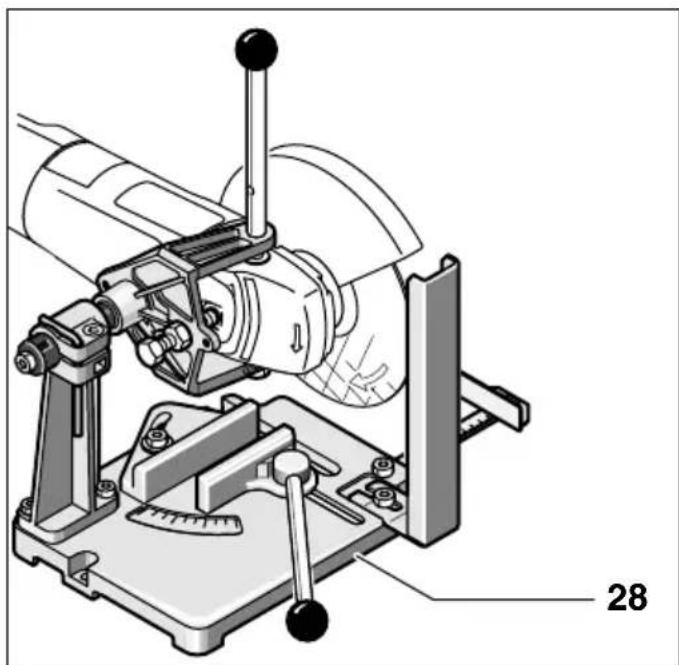

Lõikerakis

Lõikerakisega 28 (lisatarvik) on võimalik lõigata võrdse pikkusega detaile 0 kuni 45° all.

Rangelt tuleb kinni pidada lõikerakise kasutusjuhendis toodud ohutus- ja tööjuhistest. Kasutada tohib ainult Boschi originaallõikerakiseid.

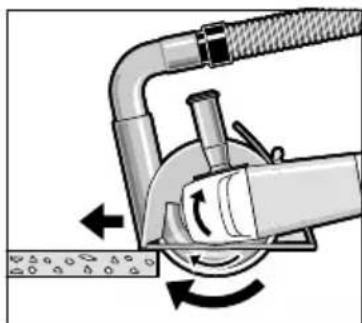

Kivi lõikamine

Seadet tohib kasutada vaid kuivlihvimiseks/-lõikamiseks.

Kõige paremini sobib teemantlõikeketas. Vältimaks nurga all lõikamist, tuleb kasutada

spetsiaalse tolmueemaldusega varustatud juhtraami 25.

Töötamisel tuleb tingimata kasutada tolmueemaldust. Kandke lisaks tolmumaski.

Kasutage ainult kivitolmu eemaldamiseks ettenähtud tolmuimejat.

Bosch pakub vastavaid tolmuimejaid.

Lülitage seade sisse ja asetage juhtraami

esiosa vastu töödeldavat pinda.

Töötage mõõduka, töödeldava materjaliga sobiva ettenihkega (vt joonist).

Eriti kõvade materjalide, nt suure ränisisaldusega betooni lõikamisel võib esineda teemantlõikeketta ülekuumenemist ja seeläbi kahjustumist. Sellest annab märku koos kettaga pöörlev nn sademete voog.

Sellisel juhul katkestage lõikamine ja jahutage ketast veidi aega tühikäigupööretel.

Märgatavalt vähenev jõudlus ja sädemete võik ketta ümber annavad märku sellest, et teemantlõikeketas on muutunud nüriks. Tehes mõne lühikese lõike abrasiivses materjalis (nt silikaattellises), saate ketta jälle teravaks.

Seadme esiosa pööramine

Enne mistahes töö alustamist seadmel tõmmake pistik pistikupesast välja.

Seadme esiosa on võimalik korpuse suhtes 90° kaupa pöörata. Nii on võimalik saavutada lüliti (sisse/välja) parem käsitsemine erijuhtudel; nt juhtraami 25/ lõikerakise 28 (lisatarvik) kasutamisel

lõiketöö ajal või vasakukäelise kasutaja puhul.

Keerake seadme esiosa ettevaatlikult ilma korpusest eemaldamata uude asendisse.

Keerake kruvid tagasi sisse ja pingutage kinni.

Seadme käepideme pööramine (GWS 24/26-180/230 (J)B)

Käepidet 27 saab mootorikorpuse suhtes keerata 90° vasakule ja paremale. Nii on võimalik saavutada lüliti (sisse/välja) parem

käsitsemine erijuhtudel, nt juhtraami/ lõikerakise (lisatarvik) kasutamisel lõiketöö ajal või vasakukäelise kasutaja puhul.

Tõmmake käepideme lukustusnuppu 26 tugevasti noole suunas (1) ja keerake samaaegselt käepide 27 soovitud asendisse (2), kuni käepide lukustub. Joonisel on käepidet 27 kujutatud 90° pööratuna.

Lukustusnupp 26 ja lüliti (sisse/välja) 3 on varustatud turvalukustusega. Seadet ei saa sisse lülitada, kuni käepide 27 ei ole lukustunud ühes võimalikust kolmest asendist. Käepidet 27 ei saa vabastada, kui lüliti (sisse/välja) 3 on lukustatud.

Hooldus ja puhastus

Enne mistahes tööde alustamist seadme kallal tõmmake pistik pistikupesast välja.

Seadme korraliku ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad alati puhtad.

Metallide töötlemisel eriti rasketes tingimustes võib seadme sisse koguneda elektrit juhtiv tolm. See võib kahjustada seadme kaitseisolatsiooni. Sellisel juhul on soovitav kasutada statsionaarset tolmu eemaldusseadet ja rikkevoolu-kaitselülitit (FI) ning puhastada sageli seadme ventilatsiooniavasid.

Antud seade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste tööriistade volitatud klienditeeninduses.

Mistahes järelepärimiste esitamisel ja varuosade tellimisel palume Teil kindlasti ära näidata seadme andmesildil olev 10-kohaline tellimisnumber.

Kasutuskõlbmatuks muutunud seadmete käitlus

Tooraine taaskasutamine jäätmekäitluse asemel

Seade, lisatarvikud ja pakend tuleks suunata keskkonnasõbralikku taaskasutussüsteemi.

Käesolev juhend on trükitud kloorivabalt toodetud korduvkasutuses paberile.

Materjalide eristamiseks ümbertöötlemisel on seadme plastosad varustatud vastavate tähistustega.

Müra ja vibratsioon

Mõõtmised teostatud vastavalt normile EN 50 144. Seadme A-karakteristikuga mõõdetud müratase on üldjuhul: helirõhu tase dB 90 (A); helitugevuse tase dB 103 (A).

Kandke kõrvaklappe!

Mõõdetud vibratsioon üldjuhul 5,5 m/s²

Vibratsiooni summutava lisakäepideme kasutamisel on käe-randme-vibratsioon lisakäepideme juures üldjuhul madalam kui 2,5 m/s²

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt: www.bosch-pt.com

Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: [phone]

Vastavus EL nõuetele

Kinnitame ainuvastutajana, et see toode vastab järgmistele normidele või normdokumentidele: EN 50 144 vastavalt direktiivide 89/336/EMÜ, 98/37/EÜ nõuetele.

Tootja jätab endale õiguse muudatuste tegemiseks

Ohutusjuhised töötamiseks elektritööriistadega

TÄHELEPANU

Lugege hoolikalt läbi kõik ohutusjuhised. Siin esitatud

ohutusjuhiste ja juhiste eiramine võib põhjustada tulekahju ning olla põhjuseks elektrilöögile või tõsisele vigastusele.
