BRUKSANVISNING GWS 21230 JHV Professional BOSCH
Anbring de 2 afstandsskiver 19 på slibespindlen, for gummibagskiven 20 monteres.
Montering, se billedsiden.
Fäll upp sedan med illustration av elverktyget och häll sedan uppfälld nar du laser bra克斯anvisingen.
3 Strömställare Till/Frán
4 Stödhandtag
5 Slipspindel
6 Sprängskydd
7 Justerskruv
8 Spannarm
9 Stödfländs med O-ring
10 Slip-/kapskiva*
11 Spannmutter
12 Snabbspannmutter *SDS-clic
13 Spännskruv
14 Kodklack
15 Sprängskydd för slipskal*
16 Slipskal*
25 Styrläde med utsugningshuv*
26 Handtagsupplåsning
27 Handtag
28 Kapbord*
- I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen!

För att riskfritt kunna använda maskinen bör du noggrant läsa igenom bruksanvisningen och exakt följa de instruktioner som lämnas i säkerhetsanvisningarna. Dessutom skall man
följa säkerhetsanvisningarna i bifogat häfte. Låt en fackman instruera dig i maskinens användning.
Använd skyddsglasögon och hörselskydd. Bär för din säkerhet även annan skyddsutrustning som t.ex. skyddshandskar, kraftiga skor, hjälm och förkläde. Damm som uppstår under arbetet kan vara hälsovådligt, brännbart eller explosivt. Därför ska lämpliga skyddsåtgärder vidtas. Till exempel: Ett flertal damm anses kunna framkalla cancer. Använd lämplig damm-/spånutsugning och dammfiltermask. Lättmetalldamm kan brinna eller explodera. Håll alltid arbetsplatsen ren då materialblandningar är särskilt farliga. Skadas eller kapas nätsladden under arbetet, rör inte vid sladden utan dra genast ut stickproppen. Maskinen får absolut inte användas med defekt sladd. Elverktyg som används utomhus ska anslutas via jordfelsbrytare (FI) med max. 30 mA utlösningsström. Elverktyget får inte användas vid regn eller väta. Håll i maskinen med båda händerna under arbetet och se till att du står stadigt. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Dra alltid kabeln bakåt från maskinen. Innan maskinen läggs bort ska den vara frånkopplad och ha stannat helt. Vid strömavbrott eller när nätkontakten frånkopplas, lås genast upp strömställaren Till/Från och ställ den i läget Från. Härvid undviks okontrollerad återstart. ■ Maskinen får användas endast för torrkapning/torrslipning. Vid alla arbeten med maskinen måste stödhandtaget vara monterat.
Håll i elverktyget endast i de isolerade greppen när arbeten utförs på platser där verktyget kan komma i kontakt med dolda ledningar eller skada den egna nätkabeln. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning, vilket kan leda till elektriskt slag. Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala distributionsföretaget. Kontakt med elledningar kan orsaka brand och elektriskt slag. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan orsaka sakskador eller elektriskt slag. Vid arbete med slip- eller kapskivor måste sprängskyddet 6 vara monterat. För arbete med gummisliprondell 20 eller toppborste 23/ståltrådsborste i skivform/lamellslipskiva ska handskyddet 18 (tillbehör) vara monterat. Vid slipning av sten ska dammutsugning användas. Dammsugaren måste vara godkänd för uppsugning av stendamm. Vid kapning av sten måste styrsläde användas. Asbesthaltigt material får inte bearbetas. Använd endast slipverktyg vars tillåtna varvtal åtminstone motsvarar slipmaskinens högsta tomgångsvarvtal. Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunder utan belastning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas. Skydda slipverktygen mot slag, stötar och fett. Maskinen ska vara avstängd när den förs mot arbetsstycket. Håll händerna borta från roterande slipverktyg. Kontrollera rotationsriktningen. Håll alltid maskinen så att gnistorna och slipdammet förs bort från kroppen. Vid slipning av metall uppstår gnistor. Se upp så att personer inte skadas. Brandrisk föreligger och därför får inga brännbara material förvaras i närheten (inom gnistområdet). Var försiktig vid spårfräsning, t.ex. i bärande väggar: se hänvisning till statisk konstruktionsberäkning. Om kapskivan tillfälligt blockeras kan maskinens höga kraft leda till en ryckig och farlig reaktion. Vid blockering, stäng genast av maskinen.
Kontrollera slipskivornas dimensioner. Centrumhålet måste utan spel passa på stödflänsen 9. Varken reducerstycke eller adapter får användas. Använd aldrig kapskivor för grovslipning. Tryckbelasta inte kapskivorna från sidan. Följ tillverkarens instruktioner beträffande montering och användning av slipverktyget. Varning! Slipkroppen roterar en stund efter frånkoppling innan den stannar. Maskinen får inte spännas fast i skruvstycke. Låt aldrig barn hantera apparaten. Bosch kan endast garantera att maskinen fungerar felfritt om för maskinen avsedda originaltillbehör används.
Ändamålsenlig användning
Maskinen är avsedd för kapning, grovbearbetning och borstning av arbetsstycken i metall och sten utan vattentillförsel. Vid kapning av sten ska styrsläde användas.
Spår i bärande väggar ska uppfylla kraven enligt DIN 1053 del 1 eller lämpliga föreskrifter i aktuellt land.
Dessa föreskrifter ska absolut beaktas. Rådfråga ansvarig statiker, arkitekt eller entreprenör innan arbetet påbörjas.

Så här monteras skyddsutrustningen
Dra ut stickproppen innan åtgärder utförs på maskinen. ■ Vid arbeten med slip- eller kapskivor måste sprängskyddet 6 vara monterat.
Kodklacken 14 på sprängskyddet 6 säkerställer att endast det sprängskydd kan monteras som passar till maskinen.
Lossa vid behov spännskruven 13.
Placera sprängskyddet 6 med kodklacken 14 i kodspåret på maskinhuvudets spindelhals och vrid till önskat läge (arbetsposition).
Den slutna sidan på sprängskyddet 6 måste alltid vara riktad mot användaren.
Dra fast spännskruven 13.
Sprängskydd med snabbkoppling

Sprängskyddet är anpassat till spindelhalsens diameter. Om så behövs, kan låsningsspännkraften förändras genom lossning eller åtdragning av justerskruven 7. Kontrollera alltid att sprängskyddet 6 sitter stadigt på spindelhalsen.
Öppna spännarmen 8.
Lägg upp sprängskyddet 6 på maskinhuvudets spindelhals och vrid till önskat läge (arbetsposition).
Stäng spännarmen 8 för fastklamning av sprängskyddet 6.
Den slutna sidan på sprängskyddet 6 måste alltid vara riktad mot användaren.
Stödhandtag
Vid alla arbeten med maskinen måste stödhandtaget vara monterat.
Skruva fast stödhandtaget 4 på maskinhuvudet för att motsvara aktuell arbetsställning.
Vibrationsdämpande stödhandtag
VIBRATION CONTROL
Det vibrationsdämpande stödhandtaget leder till vibrationssnålt och sålunda bekvämare och säkrare arbete.

Det är inte tillåtet att göra ändringar på stödhandtaget.
Skadat stödhandtag får inte längre användas.
Handskydd
För arbete med gummisliprondell 20 eller toppborste 23/ståltrådsborste i skivform/lamellipskiva ska handskyddet 18 (tillbehör) vara monterat. Handskyddet 18 fästs in med stödhandtaget 4.
Montering av slipverktyg
Dra ut stickproppen innan åtgärder utförs på maskinen. Använd enbart slipverktyg vilkas tillåtna varvtal åtminstone motsvarar slipmaskinens högsta tomgångsvarvtal.
Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat.
Rengör slipspindeln och alla delar som ska monteras. För inspänning och lossning av slipverktyg blockera slipspindeln 5 med spindellåsknappen 2.
Påverka spindellåsknappen 2 endast när slipspindeln står stilla!
Grovslip-/kapskiva
Kontrollera slipskivornas dimensioner. Centrumhålet måste utan spel passa på stödländen 9. Varken reducerstycke eller adapter får användas.
Kontrollera vid användning av diamantkapskiva att rotationsriktningspilen på diamantkapskivan och maskinens rotationsriktning (rotationsriktningspil på maskinhuvudet) överensstämmer.
För montage se bildsidan.
Skruva på spännmuttern 11 och dra fast den med tvåstiftsnyckeln (se avsnitt "Snabbspännmutter").

På stödländen 9 har en O-ring placerats kring centrerflänsen (plastdetalj).
Saknas O-ringen eller är den skadad ska den ovillkorligen ersättas (artikelnr 1 600 210 039) innan stödländen 9 monteras.

Efter montering av slipverktyget kontrollera innan maskinen inkopplas att slipverktyget är korrekt monterat och att det kan rotera fritt.
Lamellslipskiva (slipmoppsrondell)
Alltefter aktuell användning ska ev. sprängskyddet 6 tas bort och handskyddet 18 monteras. Placera specialstödländen 9 (tillbehör, artikelnr. 2 605 703 028) och lamellslipskivan på slipspindeln 5. Skruva på spännmuttern 11 och dra fast den med tvåstiftsnyckeln.
Gummisliprondell 20
Alltefter aktuell användning ska ev. sprängskyddet 6 tas bort och handskyddet 18 monteras.
Innan gummisliprondellen 20 monteras ska först de 2 distansbrickorna 19 placeras på slipspindeln.
För montage se bildsidan.
Skruva på rundmuttern 22 och dra fast den med tvåstiftsnyckeln.
Toppborste 23/skivborste
Alltefter aktuell användning kan ev. sprängskyddet 6 tas bort och handskyddet 18 monteras.
Slipverktyget ska kunna skruvas så långt in på slipspindeln 5 att det vid slipspindelgångans slut ligger stadigt mot slipspindelflansen. Dra kraftigt fast med U-nyckeln.
Slipskål

Vid arbete med slipskålar ska speciellt sprängskydd 15 användas.
Slipskålen 16 ska inte sticka ut över sprängskyddet 15 mer än vad som är nödvändigt för aktuell bearbetning.
Anpassa sprängskyddet 15 till detta mått.
För montering se bildsidan.
Skruva på spännmuttern 11 och dra fast med den böjda tvåhålsnyckeln 17.
I stället för spännmutter 11 kan snabbspännmutter 12 (tillbehör) användas. Slipverktygen kan i detta fall monteras utan verktyg.
Snabbspännmuttern 12 får användas endast för grovslip- och kapskivor.
Använd endast felfri, oskadad snabbspännmutter 12.
Kontrollera vid påskruvning att sidan med text inte är riktad mot slipskivan; pilen måste peka mot indexmärket 29.

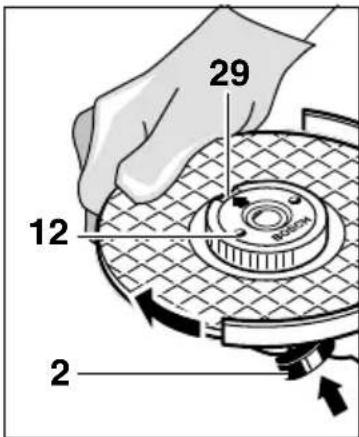

Blockera slipspindeln med spindellåsknappen 2. Dra fast snabbspännmuttern genom att kraftigt vrida runt slipskivan medurs.

En korrekt monterad och oskadad snabbspännmutter kan lossas för hand när räfflade ringen vrids moturs.

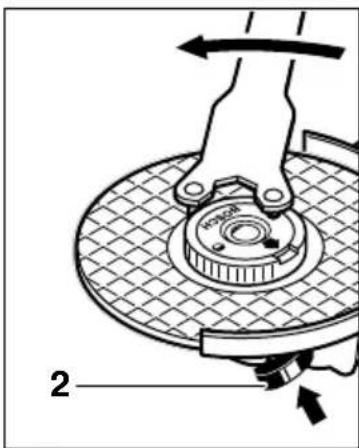

En hårt sittande snabbspännmutter kan lossas med tvåstiftsnyckeln, använd aldrig en tång. Lägg tvåstiftsnyckeln som bilden visar.
Godkända slipverktyg
Alla de slipverktyg som anges i denna bruksanvisning kan användas.
Använda slipverktygs tillåtna varvtal [r/min] respektive periferihastighet [m/s] måste åtminstone motsvara data i tabellen.
Kontrollera därför alltid godkända varvtal/periferihastigheter som anges på slipverktygets etikett.
| max. [mm] [mm] | d [r/min] [m/s] | ||||
| D | b | ||||
| b d D | 180 | 8 | 22,2 | 8 500 | 80 |
| 230 | 8 | 22,2 | 6 500 | 80 | |
| D | 180 | - | - | 8 500 | 80 |
| 230 | - | - | 6 500 | 80 | |
| b l d D | 100 | 30 M | 14 8 50 | 0 45 | |
Start
Kontrollera nätspänningen: Kontrollera att strömkällans spänning överensstämmer med uppgifterna på maskinens typskylt. Maskiner märkta med 230 V kan även anslutas till 220 V.
In-/urkoppling
För att starta maskinen skjut strömställaren Till/Från 3 framåt och tryck ned den.
För låsning skjut den nedtryckta strömställaren Till/Från 3 ytterligare framåt.
För frånkoppling av maskinen släpp strömställaren Till/Från 3 eller tryck ned och släpp.
Strömställarutförande utan spärr (krävs i vissa länder):
För att starta maskinen skjut strömställaren Till/Från 3 framåt och tryck ned den.
För frånkoppling av maskinen släpp strömställaren Till/Från 3.

Provkörning!
Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunder utan belastning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas.

Startströmbegränsning (Typ J)
Till följd av maskinens mjukstart behövs endast en säkring på 16 A.

En maskin utan startströmbegränsning kräver en högre avsäkring (minst en trög 16-A-säkring bör användas).
Arbetsanvisningar
Spänn fast arbetsstycket om det till följd av sin egen vikt inte ligger stadigt. Utsätt inte maskinen för så hög belastning att den stannar. Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat.
Grovslipning

Med en ställvinkel mellan 30° och 40° uppnås optimalt resultat vid grovslipning. När maskinen förs med lätt tryck fram och tillbaka blir arbetsstycket inte för varmt, missfärgas inte och det uppstår inte heller några spår på ytan.

Använd aldrig kapskivor för grovslipning.
Lamellslipskiva (slipmoppsrondell)
Med lamellslipskivan (tillbehör) kan även välvda ytor och profiler (konturslipning) bearbetas.
Lamellslipskivorna har en betydligt längre brukstid än slipbladen, lägre ljudnivå och lägre sliptemperaturer.

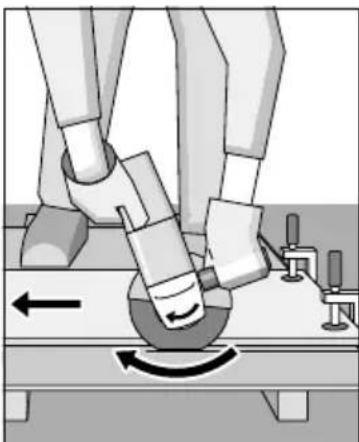

Kapslipning

Utför kapslipning utan tryck och utan att snedställa eller oscillera kapskivan. Kapslipa med måttlig och till aktuellt material anpassad matning.
Frånkopplade slipskivor får inte bromsas upp genom tryckbelastning från sidan.

Viktigt är att kapning sker i rätt riktning.
Maskinen ska alltid arbeta mot matningsriktningen; maskinen får inte föras i motsatt riktning! I annat fall finns risk för att maskinen okontrollerat trycks ur spåret.

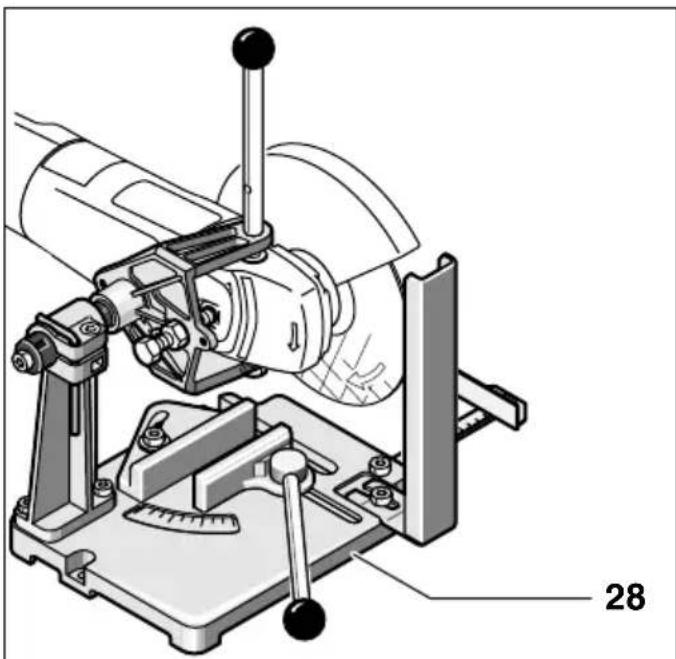

Kapbord
Med kapbordet 28 (tillbehör) kan långa arbetsstycken kapas i vinklar mellan 0 och 45°.
Följ exakt säkerhets- och arbetsinstruktionerna som lämnas i bruksanvisningen för kapstativet. Använd endast original Bosch kapstativ.

Maskinen får användas endast för torrkapning/torrslipning.

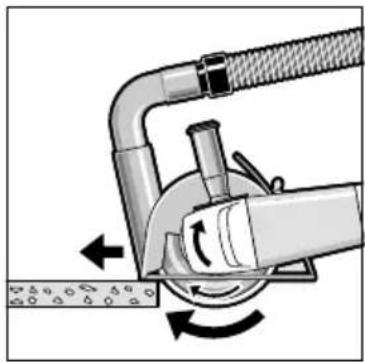

Använd helst en diamantkapskiva. För att eliminera snedvridning använd styrläden 25 med speciell utsugningshuv.
Arbeta endast med dammutsugning. Använd dessutom andningsskydd med dammfilter.

Slå på maskinen och lägg an styrlädens främre parti mot arbetsstycket.
Mata fram maskinen med måttlig och till aktuellt material anpassad hastighet (bild).
Vid kapning av mycket hårt material, t.ex. betong med hög kiselhalt, kan diamantkapskivan överhettas och till följd av detta skadas. En kring diamantkapskivan cirkulerande gnistkrans är ett tydligt tecken på överhettning.
Avbryt i detta fall kapningen och låt diamantkapskivan avkylas genom att låta den en kort stund gå på tomgång utan belastning.
Tydligt nedsatt arbetsprestation och en cirkulerande gnistkrans är tecken på att diamantkapskivan avtrubbats. Genom korta snitt i abrasivt material (t.ex. kalksten) kan skivan åter skärpas.
Så här vrids maskinhuvudet
Dra ut stickproppen innan åtgärder utförs på maskinen.

Maskinhuvudet kan vridas mot motorhuset i steg om 90°. Detta medför att strömställaren Till/Från för speciella arbeten kan ställas i ett bekvämt hanteringsläge; t.ex. för kapning med styrläde 25/kapbord 28 (tillbehör) och för vänsterhänta.
Skruva bort de fyra skruvarna.
Vrid maskinhuvudet försiktigt till det nya läget utan att ta bort huvudet från huset.
Sätt åter in och dra fast skruvarna.

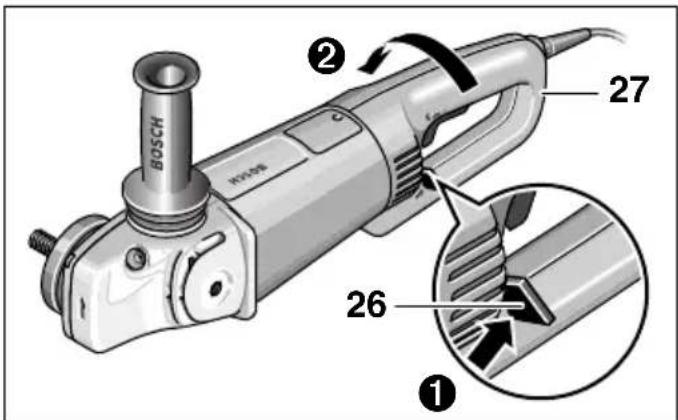

Vrid maskinens handtag (GWS 24/26-180/230 (J)B)

Handtaget 27 kan vridas mot motorhuset i steg om 90° åt vänster och höger. Detta medför att strömställaren för speciella arbeten kan ställas i ett bekvämt hanteringsläge, t.ex. för kapning med styrläde/kapstativ (tillbehör) och för vänsterhänt hantering.
Dra upplåsningsspaken 26 kraftigt i pilriktning (1) och sväng samtidigt handtaget 27 i önskad riktning (2) tills det låser i läget. Figuren visar handtaget 27 vridet om 90° .
Handtagsupplåsningen 26 och strömställaren 3 är utrustade med en säkerhetsspärr. Maskinen kan inte kopplas på innan handtaget 27 har låsts i ett av möjliga tre lägen. Handtaget 27 kan inte heller låsas upp om strömställaren 3 är spärrad.
Underhåll och rengöring
Dra ut stickproppen innan åtgärder utförs på maskinen.

Håll maskinen och ventilationsöppningarna rena för bra och säkert arbete.

Under extrema arbetsförhållanden kan vid bearbetning av metaller ledande dammpartiklar samlas i maskinens inre som sedan kan påverka maskinens skyddsisolering. Vi rekommenderar i sådana fall att använda ett fast installerat utsugningssystem, ofta renblåsa ventilationsöppningarna och förkoppla en jordfelsbrytare (FI).
Om produkten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.
Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består av 10 siffror.
Miljöhänsyn

Återvinning i stället för avfallshantering
Maskin, tillbehör och förpackning kan återvinnas. Denna bruksanvisning är tryckt på klorfritt returpapper.
För att underlätta sortering vid återvinning är plastdelarna markerade.
Ljud-/ vibrationsdata
Mätvärdena har tagits fram baserade på EN 50 144.
Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 90 dB (A); ljudeffektnivå 103 dB (A). Använd hörselskydd!
Den beräknade accelerationen är i typiska fall 5,5m / s2
Vid användning av vibrationsdämpande stödhandtag underskrider handens/armens vibration på stödhandtaget i typiska fall 2,5m / s2
Kundservice och kundkonsulter
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och informationer om reservdelar lämnas även på adressen:
www.bosch-pt.com
Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.
Svenska
Tel.: +46 (020) 41 44 55
Fax: +46 (011) 187691
C Försäkran om överensstämmelse
Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 50 144 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG.
