BRUKSANVISNING GWS 26230 BV Professional BOSCH

Spindellåsen 2 må kun aktiveres, när slibespindlen står stille!

Skrub-/skæreskive

Kontrollera din maskins artikelnummer. Handelsbeteckningarna för enskilda maskiner kan variera.
Inkopplingsförloppen orsakar korta spänningssänkningar. Vid ogynnsamma nätförutsättningar kan dessa menligt påverka andra maskiner. Vid nätimpedans under 0,25 ohm behöver inte störningar befaras.
* Data gäller för märkspänningar [U] 230/240 V. Vid lägre spänning och i landsspecifika utföranden kan dessa data avvika.

Ändamålsenlig användning

Maskinen är avsedd för kapning, grovbearbetning och borstning av arbetsstycken i metall- och sten utan vattentillförsel. Vid kapning av sten ska styrläde användas.

Spår i bärande väggar ska uppfylla kraven enligt DIN 1053 del 1 eller tillämpliga föreskrifter i aktuellt land.

Dessa föreskrifter ska absolut beaktas. Rådfråga ansvarig statiker, arkitekt eller entreprenör innan arbetet påbörjas.

Ljud-/vibrationsdata

Mätvärdena har tagits fram baserande på EN 50 144.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 90 dB (A);

ljudeffektnivå 103 dB (A).

Använd hörselskydd!

Vibration i hand/arm är lägre än 2,5 m/s ^2 (1,7 m/s ^2 ).

Maskinens komponenter

Numreringen av komponenterna hänvisar till illustration på grafiksida.

Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen.

1 Gängat stödhandtag (3x)
2 Spindellåsknapp
3 Strömställare Till/Från
4 Vibrationsdämpning
5 Stödhandtag
6 Slispindel
7 Sprängskydd
8 Justerskruv
9 Spännarm
10 Stödfläns med O-ring
11 Slip-/kapskiva*
12 Spännmutter
13 Snabbspännmutter *SDS-clic

14 Spännskruv
15 Kodklack
16 Sprängskydd för slipskål *
17 Slipskål*
18 Tvåstiftsnyckel för spännmutter*
19 Handskydd*
20 Distansbrickor*
21 Gummisliprondell*
22 Slipblad*
23 Rundmutter*
24 Toppborste*
25 Diamantkapskiva*
26 Styrläde med utsugningshuv*
27 Handtagsupplåsning
28 Handtag
29 Kapbord*

* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen!

För att riskfritt kunna använda maskinen bör du noggrant läsa igenom bruksanvisningen och exakt följa de instruktioner som lämnas i säkerhetsanvisningarna. Dessutom ska allmänna

säkerhetsanvisningarna i bifogat häfte följas. Låt en fackman instruera dig i maskinens användning.

■ Använd skyddsglasögon och hörselskydd.
Bär för din säkerhet även annan skyddsutrustning som t. ex. skyddshandskar, kraftiga skor, hjälm och förkläde.
■ Damm som uppstår under arbetet kan vara hälsovådligt, brännbart eller explosivt. Därför ska lämpliga skyddsåtgärder vidtas.
Till exempel: Ett flertal damm anses kunna framkalla cancer. Använd lämplig damm-/spånutsugning och dammfiltermask.
■Lättmetalldamm kan brinna eller explodera. Håll alltid arbetsplatsen ren då materialblandningar är särskilt farliga.
■ Skadas eller kapas nätsladden under arbetet, rör inte vid sladden utan dra genast ut stickproppen. Maskinen får absolut inte användas med defekt sladd.

Elverktyg som används utomhus ska anslutas via jordfelsbrytare (FI) med max. 30 mA utlösningssström. Elverktyget får inte användas vid regn eller väta.
■ Håll i maskinen med båda händerna under arbetet och se till att du står stadigt.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
■Dra alltid kabeln bakåt från maskinen.
■ Innan maskinen läggs bort ska den vara från-kopplad och ha stannat helt.
- Vid strömavbrott eller när nätkontakten från-kopplas, lås genast upp strömställaren Till/ Från och ställ den i läget Från. Härvid undviks okontrollerad återstart.
■ Maskinen får användas endast för torrkapning/torrslipning.
- Vid alla arbeten med maskinen måste stödhandtaget vara monterat.
■Håll tag i elverktyget endast i isolerade grepp när arbeten utförs på platser där verktyget kan komma i kontakt med dolda ledningar eller skada egen nätsladd.
Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning som sedan kan leda till elektriskt slag.

■ Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag.

Kontakt med elledningar kan förorsaka brand och elektriskt slag. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador eller elektriskt slag.

Vid arbeten med slip- eller capskivor måste sprängskyddet 7 vara monterat. För arbeten med gummisliprondell 21 eller toppborste 24/ståltrådsborste i skivform/lamellslipskiva ska handskyddet 19 (tillbehör) vara monterat.

■Vid slipning av sten ska dammutsugning användas. Dammsugaren måste vara godkänd för uppsugning av stendamm. Vid kapning av sten måste styrsläde användas.

■Asbesthaltigt material får inte bearbetas.

■ Använd enbart slipverktyg vilkas tillåtna varvtal åtminstone motsvarar slipmaskinens högsta tomgångsvarvtal.

■Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunder utan belastning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas.

■ Skydda slipverktygen mot slag, stötar och fett.

■ Maskinen ska vara tillslagen när den förs mot arbetsstycket.

■ Håll händerna borta från roterande slipverktyg.

■ Kontrollera rotationsriktningen. Håll alltid maskinen så att gnistorna och slipdammet förs bort från kroppen.

■ Vid slipning av metall uppstår gnistor. Se upp att personer inte skadas. Brandrisk föreligger och därför får inga brännbara material förvaras i närheten (inom gnistområdet).

■ Var försiktig vid spårfräsning t. ex. i bärande väggar: se hänvisning till statisk konstruktionsberäkning.

■ Om kapskivan tillfälligt blockerar, kommer maskinens höga kraft att leda till en ryckig och farlig reaktion. Vid blockering, stäng genast av maskinen.

■Kontrollera slipskivornas dimensioner. Centrumhålet måste utan spel passa på stödflänsen 10. Varken reducerstycke eller adapter får användas.

■ Använd aldrig kapskivor för grovslipning. Tryckbelasta inte kapskivorna från sidan.

■ Följ tillverkarens instruktioner beträffande montering och användning av slipverktyget.

■ Varning! Slipkroppen roterar efter frånkoppling en stund innan den stannar.

■ Maskinen får inte spännas fast i skruvstäd.

■Låt aldrig barn hantera maskinen.

■Bosch kan endast garantera att maskinen fungerar felfritt om för maskinen avsedda originaltillbehör används.

Så här monteras skyddsutrustningen

■ Dra ut stickpropen innan åtgärder utförs på maskinen.

- Vid arbeten med slip- eller kapskivor måste sprängskyddet 7 vara monterat.

Sprängskydd med spännskruv

Kodklacken 15 på sprängskyddet 7 säkerställer att endast det sprängskydd kan monteras som passar till maskinen.

Lossa vid behov spännskruven 14.

Placera sprängskyddet 7 med kodklacken 15 i kodspåret på maskinhuvudets spindelhals och vrid till önskat läge (arbetsposition).

Den slutna sidan på sprängskyddet 7 måste alltid vara riktad mot användaren.

Sprängskydd med snabbkoppling

Sprängskyddet är anpassat till spindelhal-sens diameter. Om så behövs, kan läsets spännkraft förändras genom lossning eller åtdragning av justerskruven 8. Kontrollera alltid att sprängskyddet 7 sitter stadigt på spindelhalsen.

Öppna spännarmen 9.

Lägg upp sprängskyddet 7 på maskinhuvudets spindelhals och vrid till önskat läge (arbetsposition).

Stäng spännarmen 9 för fastklämning av sprängskyddet 7.

Den slutna sidan på sprängskyddet 7 måste alltid vara riktad mot användaren.

Stödhandtag

- Vid alla arbeten med maskinen måste stödhandtaget vara monterat.

Skruva fast stödhandtaget 5 på maskinhuvudet för att motsvara aktuell arbetsställning.

Vibrationsdämpning

VIBRATION

CONTROL

Den integrerade vibrationsisolatorn 4 och det vibrationsdämpande stödhandtaget sänker uppstående vibrationer enligt EN 50 144 under 2,5 m/s ^2 och möjliggör därför ett bekvämt och säkert arbete vid låg vibration.

Förändringar får inte utföras på vibrationsisolatorn 4 och inte heller på stödhandtaget. Skadade delar får inte längre användas.

Handskydd

För arbeten med gummisliprondell 21 eller toppborste 24/ståltrådsborste i skivform/lamellslipskiva ska handskyddet 19 (tillbehör) vara monterat. Handskyddet 19 fästs in med stödhandtaget 5.

Montering av slipverktyg

■ Dra ut stickproppen innan åtgärder utförs på maskinen.

Använd enbart slipverktyg vilkas tillåtna varvtal åtminstone motsvarar slipmaskinens högsta tomgångsvarvtal.

Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat.

■Rengör slipspindeln och alla delar som ska monteras. För inspänning och lossning av slipverktyg blockera slipspindeln 6 med spindellåsknappen 2.

Påverka spindellåsknappen 2 endast när slipspindeln står stilla!

Grovslip-/kapskiva

Kontrollera slipskivornas dimensioner. Centrumhålet måste utan spel passa på stödflänsen 10. Varken reducerstycke eller adapter får användas.

Kontrollera vid användning av diamantkapskiva att rotationsriktningspilen på diamantkapskivan och maskinens rotationsriktning (rotationsriktningspil på maskinhuvudet) överensstämmer.

För montage se bildsidan.

Skruva på spännmuttern 12 och dra fast den med tvåstiftsnyckeln (se avsnitt "Snabbspännmutter").

10

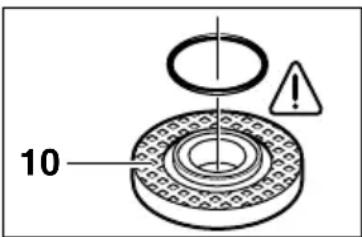

På stödflänsen 10 har en O-ring placerats kring centrerflänsen (plastdetalj).

Saknas O-ringen eller är den skadad ska den ovillkorligen ersättas (artikelnr 1 600 210 039) innan stödflänsen 10 monteras.

Efter montering av slipverktyget kontrollera innan maskinen inkopplas att slipverktyget är korrekt monterat och att det kan rotera fritt.

Lamellslipskiva (slipmoppsrondell)

Alltefter aktuell användning ska ev. sprängskyddet 7 tas bort och handskyddet 19 monteras. Placera specialstödflänsen 10 (tillbehör, artikelnr. 2 605 703 028) och lamellslipskivan på slipspindeln 6. Skruva på spännmuttern 12 och dra fast den med tvåstiftsnyckeln.

Gummisliprondell 21

Alltefter aktuell användning ska ev. sprängskyddet 7 tas bort och handskyddet 19 monteras.

Innan gummisliprondellen 21 monteras ska först de 2 distansbrickorna 20 placeras på slipspindeln.

För montage se bildsidan.

Skruva på rundmuttern 23 och dra fast den med tvåstiftsnyckeln.

Toppborste 24/skivborste

Alltefter aktuell användning ska ev. sprängskyddet 7 tas bort och handskyddet 19 monteras.

Slipverktyget ska kunna skruvas så långt in på slipspindeln 6 att den vid slipspindelgångans slut ligger stadigt mot slipspindelflänsen. Dra kraftigt fast med U-nyckeln.

Slipskål

Vid arbeten med slipskålar ska ett speciellt sprängskydd 16 användas.

Slipskålen 17 ska inte stå ut över sprängskyddet 16 med mer än vad som är nödvändigt för aktuell bearbetning.

Anpassa sprängskyddet 16 till detta mått.

För montage se bildsidan.

Skruva på spännmuttern 12 och dra fast med den böjda tvåhålsnyckeln 18.

I stället för spännmutter 12 kan snabbspännmutter 13 (tillbehör) användas. Slipverktygen kan i detta fall monteras utan verktyg.

Snabbspännmuttern 13 får användas endast för grovslip- och kapskivor.

Använd endast felfri, oskadad snabbspänn- mutter 13.

Kontrollera vid påskruvning att sidan med text inte är riktad mot slipskivan; pilen måste peka mot indexmärket 30.

30 13 2

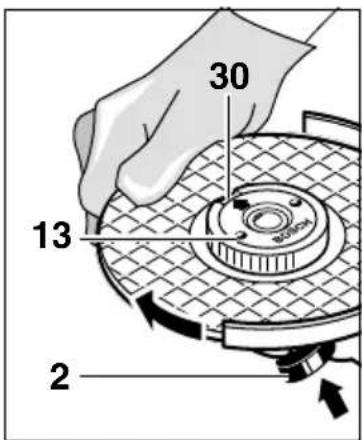

Blockera slipspindeln med spindellåsknappen 2. Dra fast snabbspännmuttern genom att kraftigt vrida runt slipskivan medurs.

En korrekt monterad och oskadad snabbspännmutter kan lossas för hand när räfflade ringen vrids moturs.

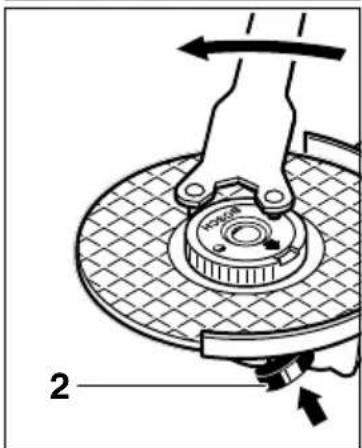

En hårtsittande snabbspännmutter ska lossas med tvåstiftsnyckeln, använd aldrig en tång. Lägg an tvåstiftsnyckeln som bilden visar.

Godkända slipverktyg

Alla de slipverktyg som anges i denna bruksanvisning kan användas.

Använda slipverktygs tillåtna varvtal [r/min] resp periferihastighet [m/s] måste åtminstone motsvara data i tabellen.

Kontrollera därför alltid godkända varvtal/periferihastigheter som anges på slipverktygets etikett.

	max.[mm] [mm]			d	[r/min] [m/s]
	D	b
	180	8	22,2	8 500	80
	230	8	22,2	6 500	80
	180	-	-	8 500	80
	230	-	-	6 500	80
	100	30 M	14 8 500	45

Start

Kontrollera nätspänningen: Kontrollera att strömkällans spänning överensstämmer med uppgifterna på maskinens typskylt. Maskiner märkta med 230 V kan även anslutas till 220 V.

In-/urkoppling

För att starta maskinen skjut strömställaren Till/ Från 3 framåt och tryck ned den.

För låsning skjut den nedtryckta strömställaren Till/Från 3 ytterligare framåt.

För frånkoppling av maskinen släpp strömställaren Till/Från 3 eller tryck ned och släpp.

Strömställarutförande utan spärr (krav i vissa länder):

För att starta maskinen skjut strömställaren Till/ Från 3 framåt och tryck ned den.

För frånkoppling av maskinen släpp strömställaren Till/Från 3.

Provkörning!

Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunder utan belastning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas.

Startströmbegränsning (Typ J)

Till följd av maskinens mjukstart behövs endast en säkring på 16 Å.

En maskin utan startströmbegränsning kräver en högre avsäkring (minst en trög 16-A-säkring bör användas).

Arbetsanvisningar

■ Spänn fast arbetsstycket om det till följd av sin egen vikt inte ligger stadigt.
■ Utsätt inte maskinen för så hög belastning att den stannar.
■Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat.

Grovslipning

Med en ställvinkel mellan 30° och 40° uppnås optimalt resultat vid grovslipning. När maskinen förs med lätt tryck fram och tillbaka blir arbetsstycket inte för varmt, missfärgas inte och det uppstår inte heller några spår på ytan.

Använd aldrig kapskivor för grovslipning.

Lamellslipskiva (slipmoppsrondell)

Med lamellslipskivan (tillbehör) kan även välvda ytor och profiler (konturslipning) bearbetas.

Lamellslipskivorna har en betydligt längre brukstid än slipbladen, lägre ljudnivå och lägre sliptemperaturer.

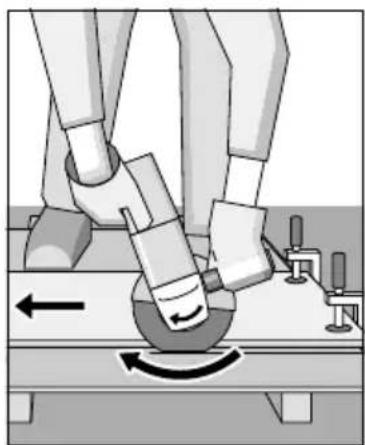

Kapslipning

Utför kapslipning utan tryck och utan att snedställa eller oscillera kapskivan. Kapslipa med måttlig och till aktuellt material anpassad matning.

Frånkopplade slipskivor får inte bromsas upp genom tryckbelastning från sidan.

Viktigt är att kapning sker i rätt riktning.

Maskinen ska alltid arbeta mot matnings- riktningen; maskinen får inte föras i motsatt riktning! I annat fall finns risk för att maskinen okontrollerat trycks ur spåret.

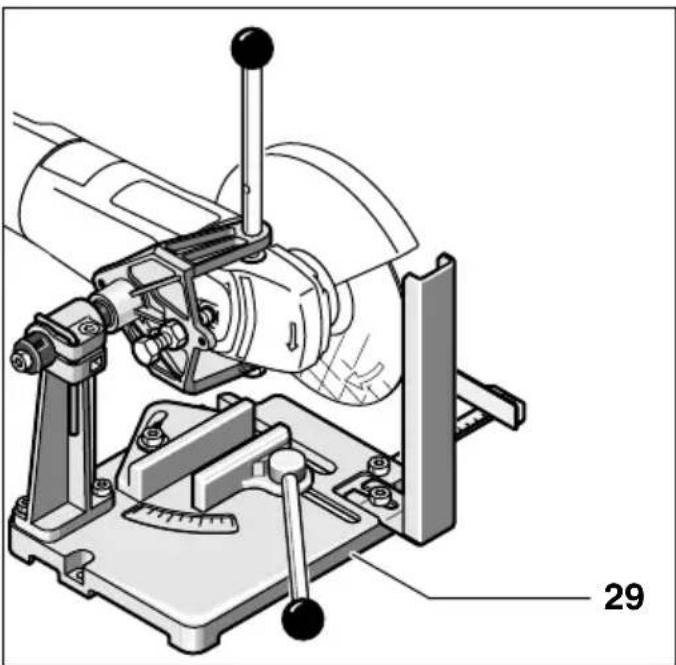

Kapbord

Med kapbordet 29 (tillbehör) kan lika långa arbetsstycken kapas i vinklar mellan 0 och 45°.

Följ exakt säkerhets- och arbetsinstruktionerna som lämnas i bruksanvisningen för kapstativet. Använd endast original Bosch kapstativ.

■ Maskinen får användas endast för torrkapning/torrslipning.

Använd helst en diamantkapskiva. För att eleminera snedvridning använd styrsläden 26 med speciell utsugningshuv.

Arbeta endast med dammutsugning. Använd dessutom andningsskydd med dammfilter.

Dammsugaren måste vara godkänd för utsugning av sten-damm.

Bosch erbjuder lämp- liga dammsugare.

Slå på maskinen och lägg an styrslädens främre parti mot arbetsstycket.

Mata fram maskinen med måttlig och till aktuellt material anpassad hastighet (bild).

Vid kapning av mycket hårt material t. ex. betong med hög kiselhalt kan diamantkapskivan överhettas och till följd av detta skadas. En kring diamantkapskivan cirkulerande gnistkrans är ett tydligt tecken på överhettning.

Avbryt i detta fall kapningen och låt diamant-kapskivan avkylas genom att läta den en kort stund gå på tomgång utan belastning.

Tydligt nedsatt arbetsprestation och en cirkulerande gnistkrans är tecken på att diamant-kapskivan avtrubbats. Genom korta snitt i abrasivt material (t. ex. kalksten) kan skivan åter skärpas.

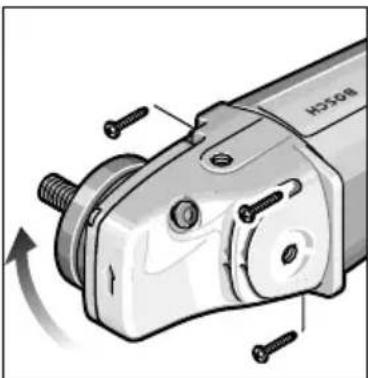

Så här vrids maskinhuvudet

■ Dra ut stickproppen innan åtgärder utförs på maskinen.

Maskinhuvudet kan vridas mot motorhuset i steg om 90°. Detta medför att strömställaren Till/ Från för speciella arbeten kan ställas i ett bekvämt hante- ringsläge; t. ex. för kapning med styrsläde 26/kapbord 29 (tillbehör) och för vänsterhänta.

Skruva bort de fyra skruvarna.

Vrid maskinhuvudet försiktigt till det nya läget utan att ta bort huvudet från huset.

Sätt åter in och dra fast skruvarna.

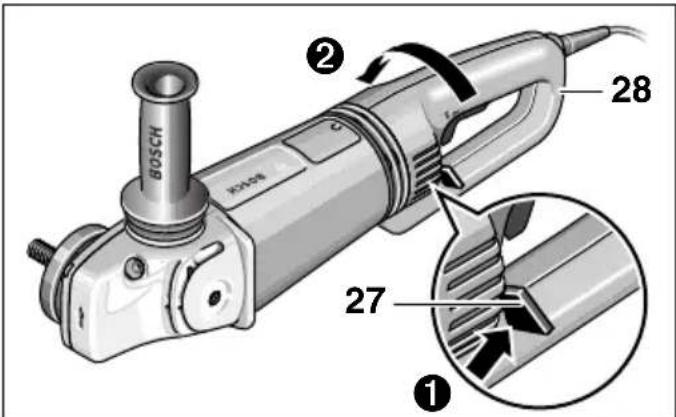

Vrid maskinens handtag (GWS 24/26-180/230 (J)BV)

BOSCH X-108 ② 28 27 ①

Handtaget 28 kan vridas mot motorhuset i steg om 90° åt vänster och höger. Detta medför att strömställaren för speciella arbeten kan ställas i ett bekvämt hanteringsläge, t. ex. för kapning med styrläde/kapstativ (tillbehör) och för vänsterhänt hantering.

Dra upplåsningsspaken 27 kraftigt i pilriktning (①) och sväng samtidigt handtaget 28 i önskad riktning (②) tills det låser i läget. Figuren visar handtaget 28 vridet om 90°.

Handtagsupplåsningen 27 och strömställaren 3 är utrustade med en säkerhetsspärr.

Maskinen kan inte kopplas på innan handtaget 28 har låsts i ett av möjliga tre lägen. Handtaget 28 kan inte heller låsas upp om strömställaren 3 är spärrad.

Underhåll och rengöring

■ Dra ut stickproppen innan åtgärder utförs på maskinen.

Håll maskinen och ventilationsöppningarna rena för bra och säkert arbete.

Under extrema arbetsförhållanden kan vid bearbetning av metaller ledande dammpartiklar samlas i maskinens inre som sedan kan påverka maskinens skyddsisolering. Vi rekommenderar i sådana fall att använda ett fast installerat utsugningssystem, ofta renblåsa ventilationsöppningarna och förkoppla en jordfelsbrytare (FI).

Om de vibrationsisolerande elementen på vibrationsisolatorn 4 är skadade t. ex. spruckna måste maskinen för underhåll skickas till kundservicen (adressen kan du hitta i avsnittet "Service och kundrådtjänst").

Om i produkten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består av 10 siffror.

Miljöhänsyn

Återvinning i stället för avfallshantering

Maskin, tillbehör och förpackning kan återvinnas.

Denna bruksanvisning är tryckt på klorfritt returpapper.

För att underlätta sortering vid återvinning är plastdelarna markerade.

Service och kundtjänst

En sprängskiss och informationer om reservdelar lämnas under:

www.bosch-pt.com

① [phone]

Fax....[phone]

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 50 144 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Ändringar förbehålles

Tekniske data

Vinkelslper GWS 21-180 HV		GWS 21-230 HVPROFESSIONAL	GWS 24-180 BVPROFESSIONAL
Bestillingsnummer 0 601 851 B.. 0 601 852 B.. 0 601 853 B..
Med startstrømbegrensning GWS 21-180 JHVPROFESSIONAL		GWS 21-230 JHVPROFESSIONAL	GWS 24-180 JBVPROFESSIONAL
Bestillingsnummer 0 601 851 G.. 0 601 852 G.. 0 601 853 G..
Opptatt effekt* [W] 2 100 2 100 2 400
Avgitt effekt [W] 1 350 1 350 1 700
Tomgangsturtall [min -1] 8 500 6 500 8 500
Slipeskive-diameter, max. [mm] 180 230 180
Slipespindelgjenge	M 14	M 14	M 14
Vekt uten ledning, ca. [kg]	4,4	4,4	5,2
Beskyttelsesklasse	☐ / II	☐ / II	☐ / II
Vinkelslper GWS 24-230 BV		GWS 26-180 BVPROFESSIONAL	GWS 26-230 BVPROFESSIONAL
Bestillingsnummer 0 601 854 B.. 0 601 855 B.. 0 601 856 B..
Med startstrømbegrensning GWS 24-230 JBVPROFESSIONAL		GWS 26-180 JBVPROFESSIONAL	GWS 26-230 JBVPROFESSIONAL
Bestillingsnummer 0 601 854 G.. 0 601 855 G.. 0 601 856 G..
Opptatt effekt* [W] 2 400 2 600 2 600
Avgitt effekt [W] 1 700 1 800 1 800
Tomgangsturtall [min -1] 6 500 8 500 6 500
Slipeskive-diameter, max. [mm] 230 180 230
Slipespindelgjenge	M 14	M 14	M 14
Vekt uten ledning, ca. [kg]	5,2	5,2	5,2
Beskyttelsesklasse	☐ / II	☐ / II	☐ / II

Spindellåsetast 2 må kun trykkes när slipe-spindelen står stille!

Slipe-/kutteskive

Håndtak 28 kan ikke låses opp när på-/av-bryter 3 er låst.
