ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GWS 26230 BV Professional BOSCH

Τεχνικά χαρακτηριστικά μηχανήματος

Γωνιακός λειαντήρας GWS 21-180 HV	PROFESSIONAL	GWS 21-230 HV PROFESSIONAL	GWS 24-180 BV PROFESSIONAL
Κωδικός αριθμός 0 601 851 B.. 0 601 852 B.. 0 601 853 B..Με περιορισμό ρεύματος εκκίνησης	GWS 21-180 JHV PROFESSIONAL	GWS 21-230 JHV PROFESSIONAL	GWS 24-180 JBV PROFESSIONAL
Κωδικός αριθμός 0 601 851 G.. 0 601 852 G.. 0 601 853 G..Ονομαστική ισχύς* [W] 2 100 2 100 2 400
Αποδιδόμενη ισχύς [W] 1 350 1 350 1 700Αριθ. στροφών χωρίς φορτίο [min ^-1 ] 8 500 6 500 8 500∅ δίσκου λείανσης, μέγ. [mm] 180 230 180
Σπείρωμα άξονα λείανσης	M 14	M 14	M 14
Βάρος χωρίς ηλεκτρικό καλώδιο, περ.[kg]	4,4	4,4	5,2
Μόνωση	☐ / II	☐ / II	☐ / II
Γωνιακός λειαντήρας GWS 24-230 BV	PROFESSIONAL	GWS 26-180 BV PROFESSIONAL	GWS 26-230 BV PROFESSIONAL
Κωδικός αριθμός 0 601 854 B.. 0 601 855 B.. 0 601 856 B..Με περιορισμό ρεύματος εκκίνησης	GWS 24-230 JBV PROFESSIONAL	GWS 26-180 JBV PROFESSIONAL	GWS 26-230 JBV PROFESSIONAL
Κωδικός αριθμός 0 601 854 G.. 0 601 855 G.. 0 601 856 G..Ονομαστική ισχύς* [W] 2 400 2 600 2 600Αποδιδόμενη ισχύς [W] 1 700 1 800 1 800Αριθ. στροφών χωρίς φορτίο [min ^-1 ] 6 500 8 500 6 500∅ δίσκου λείανσης, μέγ. [mm] 230 180 230
Σπείρωμα άξονα λείανσης	M 14	M 14	M 14
Βάρος χωρίς ηλεκτρικό καλώδιο, περ.[kg]	5,2	5,2	5,2
Μόνωση	☐ / II	☐ / II	☐ / II

Παρακαλούμε προσέξτε τον κωδικό αριθμό του μηχανήματός σας. Ο εμπορικός χαρακτηρισμός ορισμένων μηχανημάτων μπορεί να διαφέρει.
Οι διαδικασίες ζεύξης προκαλούν σύντομες πτώσεις τάσης. Υπό δυσμενείς συνθήκες δικτύου μπορεί να επηρεαστούν αρνητικά άλλες συσκευές. Άν η σύνθετη αντίσταση δικτύου είναι μικρότερη από 0,25 Ohm δεν αναμένονται παρενοχλήσεις.
* Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230/240 V. Τα στοιχεία αυτά μπορεί διαφοροποιηθούν σε περίπτωση χαμηλότερων τάσεων, καθώς και σε εκδόσεις ειδικές για διάφορες χώρες.

Χρήση σύμφωνα με τον προορισμό

Το μηχάνημα προορίζεται για την κοπή, το ξεχόντρισμα και το βούρτσισμα υλικών από μέταλλο και πετρώματα χωρίς τη χρήση νερού. Για την κοπή πετρωμάτων απαιτείται η χρήση ενός συρόμενου οδηγού κοπής.

Υποδείξεις σχετικά με τη στατική

Σχισμές σε φέροντες τοίχους υπόκεινται στην DIN 1053 Μέρος 1 ή στις αντίστοιχες διατάξεις της εκάστοτε χώρας.

Οι παρούσες οδηγίες πρέπει να τηρούνται οπωσδήποτε. Πριν αρχίσετε την εργασία σας συμβουλευθείτε τον υπεύθυνο για τη στατική, τον αρχιτέκτονα ή την αρμόδια διεύθυνση δομικών κατασκευών.

Πληροφορίες για θόρυβο και δονήσεις

Εξακρίβωση των τιμών μέτρησης σύμφωνα με EN 50 144.

Η σύμφωνα με την καμπύλη Α εκτιμηθείσα στάθμη θορύβου του μηχανήματος ανέρχεται σε: Στάθμη ηχητικής πίεσης 90 dB (A). Στάθμη ηχητικής ισχύος 103 dB (A).

Φοράτε ωτασπίδες!

Ο χαρακτηριστικός κραδασμός χεριού- μπράτσου είναι χαμηλότερος από 2,5 m/s² (1,7 m/s²).

Μέρη μηχανήματος

Η αριθμοδότηση των μερών του μηχανήματος βασίζεται στην απεικόνιση του μηχανήματος στη σελίδα των σχεδίων.

Παρακαλούμε ανοίξτε τη διπλωμένη σελίδα με την απεικόνιση του μηχανήματος κι αφήστε την ανοιχτή όσο θα διαβάζετε τις οδηγίες χειρισμού.

1 Σπείρωμα πρόσθετης λαβής (3x)
2 Πλήκτρο μανδάλωσης άξονα
3 Διακόπτης ON/OFF
4 Απόσβεση κραδασμών
5 Πρόσθετη λαβή
6 Άξονας λείανσης
7 Προφυλακτήρας
8 Bïda púθμισης
9 Μοχλός σύσφιξης
10 Φλάντζα υποδοχής με δακτύλιο Ο
11 Δίσκος ξεχονδρίσματος/κοπής*
12 Περικόχλιο σύσφιξης
13 Περικόχλιο ταχυσύσφιξης *SDS-clic

14 Bîda σύσφιξης
15 Κωδικοποιημένο έκκεντρο άκρο
16 Προφυλακτήρας ποτηροειδή τροχού*
17 Ποτηροειδής τροχός*
18 Γαντζόκλειδο για το περικόχλιο σύσφιξης*
19 Προφυλακτήρας χεριού*
20 Δίσκοι απόστασης*
21 Ελαστικός δίσκος λείανσης*
22 Σμυριδόφυλλο*
23 Στρογγυλό περικόχλιο*
24 Ποτηροειδής βούρτσα*
25 Διαμαντόδισκος κοπής*
26 Συρόμενος οδηγός κοπής με προφυλακτήρα αναρρόφησης*

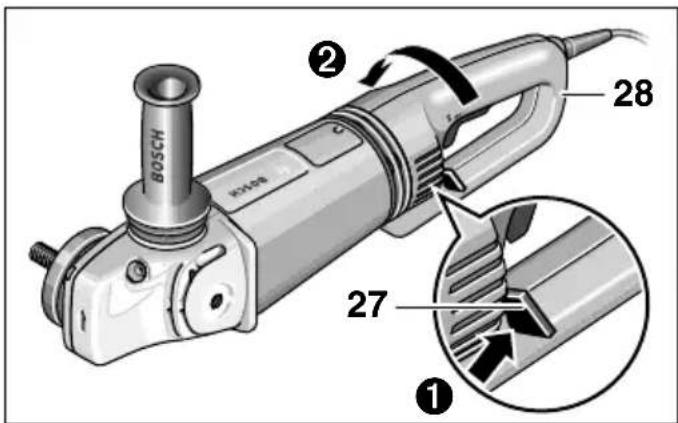

27 Απομανδάλωση λαβής
28 Λαβή
29 Βάση κοπής*

* Εξαρτήματα που απεικονίζονται και περιγράφονται στις οδηγίες χρήσης δεν συνοδεύουν πάντοτε το μηχάνημα!

Για την ασφάλειά σας

Ακίνδυνη εργασία με το μηχάνημα είναι μόνο δυνατή, αν διαβάσετε πρώτα καλά όλες τις οδηγίες χρήσης και τις υποδείξεις ασφάλειας και εφαρμόζετε πάντοτε αυστηρά τις οδηγίες που περιέχονται σ' αυτές. Συμπληρωματικά πρέπει να τηρούνται και οι γενικές υποδείξεις ασφαλείας που περιέχονται στο συμπαραδιδόμενο φυλλάδιο. Πριν χρησιμοποιήσετε το μηχάνημα για πρώτη φορά ζητήστε να σας ενημερώσουν στην πράξη.

■Φοράτε προστατευτικά γυαλιά και ωτασπίδες.

■Για περισσότερη ασφάλεια φοράτε επίσης και συμπληρωματικό εξοπλισμό, όπως προστατευτικά γάντια, στερεά υποδήματα, κράνος και ποδιά.

■Οι σκόνες που δημιουργούνται κατά την εργασία μπορεί να είναι ανθυγιεινές, εύφλεκτες ή εκρηκτικές. Γι' αυτό πρέπει να λαμβάνονται κατάλληλα μέτρα προστασίας.

Για παράδειγμα: Μερικές σκόνες συγκαταλέγονται στις καρκινογόνες. Χρησιμοποιείτε την κατάλληλη αναρρόφηση σκόνης/γρεζιών/ροκανιδιών και φοράτε προσωπίδα προστασίας από σκόνη.

■Σκόνη από ελαφρά μέταλλα μπορεί να αναφλεχτεί ή να εκραγεί. Διατηρείτε το χώρο της εργασίας σας πάντοτε καθαρό επειδή οι αναμίξεις υλικών είναι ιδιαίτερα επικίνδυνες.
■Μην αγγίξετε το καλώδιο δικτύου, σε περίπτωση που κατά την εργασία υποστεί βλάβη ή κοπεί τελείως, αλλά βγάλτε αμέσως το φις από την πρίζα. Μη χρησιμοποιείτε ποτέ το μηχάνημα με φθαρμένο καλώδιο.
■Συσκευές και μηχανήματα που χρησιμοποιούνται στο ύπαιθρο πρέπει να συνδέονται με το δίκτυο μέσω ενός προστατευτικού διακόπτη διαρροής (FI) 30 mA. Μη χρησιμοποιείτε το μηχάνημα στη βροχή.
■Οταν εργάζεσθε κρατάτε το μηχάνημα και με τα δυό σας χέρια και φροντίζετε για την ασφαλή θέση του σώματός σας.
■Ασφάλιζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατεργασία τεμάχιο που στερεώνεται με τη βοήθεια μιας διάταξης σύσφιξης ή μιας μέγκενης είναι στερεωμένο με μεγαλύτερη ασφάλεια από ένα που συγκρατιέται με το χέρι.
■Απομακρύνετε το καλώδιο πάντοτε πίσω από το μηχάνημα.

■Πριν αποθέσετε το μηχάνημα θέστε το οπωσδήποτε εκτός λειτουργίας και περιμένετε ώσπου να πάψει εντελώς να κινείται.

■Αν διακοπεί η παροχή ρεύματος ή αν τραβηχθεί ο ρευματολήπτης (φις) από το ρευματοδότη (πρίζα) απομανδαλώστε αμέσως το διακόπτη ON/OFF και τοποθετήστε τον στη θέση OFF. Αυτό εμποδίζει μια ενδεχόμενη ανεξέλεγκτη επανεκκίνηση.

■Το μηχάνημα επιτρέπεται να χρησιμοποιείται για ξηρή κοπή/ξηρή λείανση.

■Σ' όλες τις εργασίες με το μηχάνημα πρέπει να είναι συναρμολογημένη η πρόσθετη λαβή.

■Όταν υπάρχει κίνδυνος να «χτυπήσετε» μια τυχόν αφανή ηλεκτρική γραμμή ή το ίδιο το ηλεκτρικό καλώδιο του μηχανήματος, πιάστε το ηλεκτρικό μηχάνημα μόνο από τα μονωμένα τμήματά ή τις μονωμένες λαβές του.

Η επαφή με μια υπό τάση ευρισκόμενη ηλεκτρική γραμμή μπορεί να θέσει τα μεταλλικά τμήματα του μηχανήματος επίσης υπό τάση και να οδηγήσει έτσι σε ηλεκτροπληξία.

Χρησιμοποιήστε κατάλληλες συσκευές ανίχνευσης για τον εντοπισμό τυχόν αφανών αγωγών/γραμμών παροχής ενέργειας ή συμβουλευτείτε σχετικά την αντίστοιχη τοπική επιχείρηση παροχής ενέργειας.

Η επαφή με τις ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά κι ηλεκτροπληξία. Ζημιά σ' έναν αγωγό φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη. Το τρύπημα/κόψιμο ενός υδροσωλήνα προκαλεί ζημιές σε αντικείμενα και πράγματα και μπορεί να προκαλέσει ηλεκτροπληξία.

■Στις εργασίες με δίσκους ξεχονδρίσματος/ κοπής πρέπει να είναι συναρμολογημένος ο προφυλακτήρας 7. Για να εργαστείτε με τον ελαστικό δίσκο λείανσης 21 ή με την ποτηρβούρτσα 24 /τη δισκοειδή βούρτσα/ την πτυχωτή βούρτσα πρέπει να συναρμολογήσετε τον προφυλακτήρα χεριών 19 (ειδικό εξάρτημα).

■Όταν κατεργάζεσθε πετρώματα χρησιμοποιείτε αναρρόφηση σκόνης. Ο απορροφητήρας σκόνης πρέπει να είναι εγκριμένος για σκόνη πετρωμάτων. Για την κοπή πετρωμάτων χρησιμοποιείτε ένα συρόμενο οδηγό κοπής.

■Δεν επιτρέπεται η κατεργασία αμιαντούχων υλικών.

Χρησιμοποιείτε αποκλειστικά εργαλεία των οποίων ο ανώτατος επιτρεπτός αριθμός στροφών είναι τουλάχιστον τόσο υψηλός όσο ο μέγιστος αριθμός στροφών του μηχανήματος χωρίς φορτίο.

Ελέγχετε τα λειαντικά εργαλεία πριν τα χρησιμοποιήσετε. Το λειαντικό εργαλείο πρέπει να είναι άψογα συναρμολογημένο και να μπορεί να κινείται ελεύθερα. Διεξάγετε δοκιμή στην πράξη αφήνοντας το μηχάνημα να εργασθεί τουλάχιστον 30 δευτερόλεπτα χωρίς φορτίο. Μη χρησιμοποιείτε χαλασμένα, μη στρογγυλά ή κραδαζόμενα λειαντικά εργαλεία.

■Προστατεύετε το εργαλείο από χτυπήματα, προσκρούσεις και λίπη.

■Οδηγείτε το μηχάνημα στο υπό κατεργασία τεμάχιο μόνο όταν αυτό βρίσκεται σε λειτουργία.

■Μακριά τα χέρια σας από τα περιστρεφόμενα λειαντικά εργαλεία.

■Λαμβάνετε υπόψη σας τη φορά περιστροφής. Κρατάτε το μηχάνημα κατά τέτοιο τρόπο, ώστε οι σπίθες και η σκόνη λείανσης να εκσφενδονίζονται μακριά από το σώμα σας.

■Κατά την κατεργασία μετάλλων δημιουργείται σπινθηρισμός. Προσέχετε να μην προκαλείται κίνδυνος για τυχόν παρευρισκόμενα άτομα. Λόγω ύπαρξης κινδύνου πυρκαγιάς δεν επιτρέπεται να βρίσκονται εύφλεκτα υλικά στο γύρω χώρο (περιοχή σπινθηρισμού).

■Προσοχή κατά την κατασκευή σχισμών, π. χ. σε φέροντες τοίχους: Βλέπε υποδείξεις σχετικά με τη στατική.

■Το μπλοκάρισμα του δίσκου κοπής οδηγεί σε μια απότομη αντίδραση του μηχανήματος. Σ' αυτήν την περίπτωση θέστε το μηχάνημα αμέσως εκτός λειτουργίας.

■Προσέξτε τις διαστάσεις των δίσκων λείανσης. Η διάμετρος της οπής πρέπει να ταιριάζει ακριβώς (χωρίς «παιχνίδι») στη φλάντζα υποδοχής 10. Μη χρησιμοποιείτε μειωτήρες ή προσαρμοστικά.

■Μη χρησιμοποιείτε ποτέ δίσκους κοπής για ξεχόνδρισμα. Μην υποβάλλετε τους δίσκους κοπής σε πίεση από τα πλάγια.

■Τηρείτε τις σχετικές με τη συναρμολόγηση και τη χρήση του λειαντικού εργαλείου οδηγίες του κατασκευαστή.

■Προσοχή! Το λειαντικό σώμα συνεχίζει να κινείται ακόμη μετά τη θέση του μηχανήματος εκτός λειτουργίας.

■Μη συσφίγγετε το μηχάνημα στη μέγκενη.

■Μην επιτρέπετε ποτέ σε παιδιά τη χρήση του μηχανήματος.
■Η Bosch εγγυάται την άψογη λειτουργία του μηχανήματος μόνο όταν για το μηχάνημα αυτό χρησιμοποιούνται τα προβλεπόμενα γνήσια εξαρτήματα.

Συναρμολόγηση των προστατευτικών διατάξεων

■Πριν από κάθε εργασία στο ίδιο το μηχάνημα βγάζετε το φις από την πρίζα.
■Στις εργασίες με δίσκους ξεχονδρίσματος/ κοπής πρέπει να είναι συναρμολογημένος ο προφυλακτήρας 7.

Προφυλακτήρας με βίδα σύσφιξης

Με το κωδικοποιημένο έκκεντρο άκρο 15 στον προφυλακτήρα 7 εξασφαλίζεται, ότι στον εκάστοτε τύπο μηχανήματος μπορεί να συναρμολογηθεί μόνο ο αντίστοιχος κατάλληλος προφυλακτήρας.

Λύστε ενδεχομένως τη βίδα σύσφιξης 14.

Τοποθετήστε τον προφυλακτήρα 7 με το κωδικοποιημένο έκκεντρο άκρο 15 στην αντίστοιχη κωδικοποιημένη εγκοπή στο λαιμό του άξονα της κεφαλής του μηχανήματος και γυρίστε τον στην κατάλληλη θέση (θέση εργασίας).

Η κλειστή πλευρά του προφυλακτήρα 7 πρέπει να «δείχνει» πάντοτε προς το χειριστή.

Σφίξτε τη βίδα σύσφιξης 14.

Προφυλακτήρας με ταχεία μανδάλωση

Ο προφυλακτήρας έχει προρυθμιστεί σύμφωνα με τη διάμετρο του λαιμού του άξονα. Αν χρειαστεί, η ισχύς σύσφιξης της ταχείας μανδάλωσης μπορεί να μεταβληθεί με χαλάρωμα ή σφίξιμο της βίδας ρύθμισης 8. Ελέγχετε πάντοτε, αν ο προφυλακτήρας 7 έχει καθίσει καλά επάνω στο λαιμό του άξονα.

Ανοίξτε το μοχλό σύφιξης 9.

Τοποθετήστε τον προφυλακτήρα 7 στο λαιμό του άξονα της κεφαλής του μηχανήματος και περιστρέψτε τον στην απαιτούμενη θέση (θέση εργασίας).

Για να στερεώσετε τον προφυλακτήρα 7 κλείστε το μοχλό σύσφιξης 9.

Η κλειστή πλευρά του προφυλακτήρα 7 πρέπει να «δείχνει» πάντοτε προς το χειριστή.

Πρόσθετη λαβή

■Σ' όλες τις εργασίες με το μηχάνημα πρέπει να είναι συναρμολογημένη η πρόσθετη λαβή.

Βιδώστε την πρόσθετη λαβή 5 στην κεφαλή του μηχανήματος ανάλογα με τον εκάστοτε τρόπο εργασίας.

Απόσβεση κραδασμών

VIBRATION CONTROL

Η ενσωματωμένη απόσβεση κραδασμών 4 και η πρόσθετη λαβή με αναρρόφηση κραδασμών περιορίζουν τους εμφανιζόμενους κραδασμούς σύμφωνα με τα πρότυπα EN 50 144 σε τιμές μικρότερες από 2,5 m/s², επιτρέποντας έτσι μια πιο άνετη και ασφαλέστερη εργασία με ελάχιστους κραδασμούς.

Μη διεξάγετε καμια μετατροπή στην απόσβεση κραδασμών 4 και την πρόσθετη λαβή. Μη χρησιμοποιείτε χαλασμένα εξαρτήματα.

Προφυλακτήρας χεριού

Για να εργαστείτε με τον ελαστικό δίσκο λείανσης 21 ή με την ποτηρβούρτσα 24 /τη δισκοειδή βούρτσα/την πτυχωτή βούρτσα πρέπει να συναρμολογήσετε τον προφυλακτήρα χεριών 19 (ειδικό εξάρτημα). Ο προφυλακτήρας χεριού 19 στερεώνεται με την πρόσθετη λαβή 5.

Συναρμολόγηση των λειαντικών εργαλείων

■Πριν από κάθε εργασία στο ίδιο το μηχάνημα βγάζετε το φις από την πρίζα.

Χρησιμοποιείτε αποκλειστικά εργαλεία των οποίων ο ανώτατος επιτρεπτός αριθμός στροφών είναι τουλάχιστον τόσο υψηλός όσο ο μέγιστος αριθμός στροφών του μηχανήματος χωρίς φορτίο.

Κατά την εργασία οι δίσκοι ξεχονδρίσματος και κοπής θερμαίνονται υπερβολικά· μην τους εγγίζετε πριν κρυώσουν.

■Καθαρίζετε τον άξονα και όλα τα υπό συναρμολόγηση εξαρτήματα. Για τη σύσφιξη και το λύσιμο των λειαντικών εργαλείων ακινητοποιείτε τον άξονα 6 με το πλήκτρο μανδάλωσης 2.

Πατήστε το πλήκτρο μανδάλωσης 2 μόνο όταν ο άξονας λείανσης είναι ακίνητος!

Δίσκος ξεχονδρίσματος/κοπής

Προσέξτε τις διαστάσεις των δίσκων λείανσης. Η διάμετρος της οπής πρέπει να ταιριάζει ακριβώς (χωρίς «παιχνίδι») στη φλάντζα υποδοχής 10. Μη χρησιμοποιείτε μειωτήρες ή προσαρμοστικά.

Όταν χρησιμοποιείτε διαμαντόδισκο κοπής προσέχετε να ταυτίζονται το βέλος ένδειξης φοράς περιστροφής στο διαμαντόδισκο και η φορά περιστροφής του μηχανήματος (βέλος ένδειξης φοράς περιστροφής στην κεφαλή του μηχανήματος).

Για τη συναρμολόγηση βλέπε τη σελίδα με τις εικόνες.

Βιδώστε το περικόχλιο σύσφιξης 12 και σφίξτε το με το γαντζόκλειδο (βλέπε κεφάλαιο «Περικόχλιο ταχυσύσφιξης»).

10

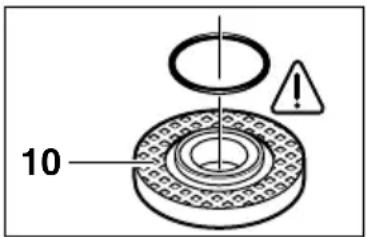

Στο διάκεντρο της φλάντζας υποδοχής 10 έχει περαστεί ενας δακτύλιος Ο (πλαστικό εξάρτημα).

Αν ο δακτύλιος Ο λείπει ή είναι χαλασμένος πρέπει να αντικατασταθεί αμέσως (αριθ. παραγγελίας 1 600 210 039) πριν συναρμολογηθεί η φλάντζα υποδοχής 10.

Μετά τη συναρμολόγηση του λειαντικού εργαλείου και πριν τη θέση του μηχανήματος σε λειτουργία ελέγξτε, αν το λειαντικό εργαλείο είναι σωστά συναρμολογημένο κι αν μπορεί να περιστρέφεται ελεύθερα.

Ριπιδοειδής δίσκος λείανσης (Λουριδωτός δίσκος λείανσης)

Ανάλογα με την εκάστοτε χρήση, αφαιρέστε ενδεχομένως τον προφυλακτήρα 7 και συναρμολογήστε τον προφυλακτήρα χεριών 19. Τοποθετήστε την ειδική φλάντζα υποδοχής 10 (ειδικό εξάρτημα, αριθ. παραγγελίας 2 605 703 028) και το ριπιδοειδή δίσκο λείανσης στον άξονα 6. Βιδώστε το περικόχλο σύσφιξης 12 και σφίξτε το με το γαντζόκλειδο.

Ελαστικός δίσκος λείανσης 21

Ανάλογα με την εκάστοτε χρήση, αφαιρέστε ενδεχομένως τον προφυλακτήρα 7 και συναρμολογήστε τον προφυλακτήρα χεριών 19.

Πριν συναρμολογηθεί ο ελαστικός δίσκος λείανσης 21 τοποθετήστε πρώτα στον άξονα λείανσης 20 τους 2 δίσκους απόστασης.

Για τη συναρμολόγηση βλέπε τη σελίδα με τις εικόνες.

Βιδώστε το στρογγυλό περικόχλιο 23 και σφίξτε το με το γαντζόκλειδο.

Ποτηροειδής βούρτσα 24/Δισκοειδής βούρτσα

Ανάλογα με την εκάστοτε χρήση, αφαιρέστε ενδεχομένως τον προφυλακτήρα 7 και συναρμολογήστε τον προφυλακτήρα χεριών 19.

Το λειαντικό εργαλείο πρέπει να μπορεί να βιδωθεί στον άξονα 6 μέχρι ν' ακουμπήσει σταθερά στο περιλαίμιο του αξονα, στο τέρμα του σπειρώματός του. Σφίξτε το μ' ένα γερμανικό κλειδί.

Ποτηροειδής τροχός

'Отан εργάζεσθε με ποτηροειδείς τροχούς χρησιμοποιείτε τον ειδικό προφυλακτήρα 16.

Ο ποτηροειδής τροχός 17 θα πρέπει να προεξέχει από τον προφυλακτήρα 16 μόνο τόσο, όσο απαιτείται για την εκάστοτε περίπτωση εργασίας.

Ρυθμίστε τον προφυλακτήρα 16 σύμφωνα μ'αιτό το μέτρο.

Για τη συναρμολόγηση βλέπε τη σελίδα με τις εικόνες.

Βιδώστε το παξιμάδι σύσφιξης 12 και σφίξτε το με το γαντζόκλειδο 18.

Περικόχλιο ταχυσύσφιξης SDS-clip

Αντί για το περικόχλιο σύσφιξης 12 μπορεί να χρησιμοποιηθεί το περικόχλιο ταχυσύσφιξης 13 (ειδικό εξάρτημα). Μ' αυτόν τον τρόπο τα λειαντικά εργαλεία μπορούν να συναρμολογηθούν χωρίς εργαλεία.

Το περικόχλιο ταχυσύσφιξης 13 επιτρέπεται να χρησιμοποιείται μόνο για δίσκους ξεχονδρίσματος/κοπής.

Χρησιμοποιείτε πάντοτε ένα άψογο, άθικτο περικόχλιο ταχυσύσφιξης 13.

Κατά το σφίξιμο προσέξτε, η πλευρά με την επιγραφή να μη δείχνει προς το μέρος του δίσκου λείανσης· το βέλος πρέπει να δείχνει προς το ενδεικτικό σημάδι 30.

30 13 2

Ακινητοποιήστε τον άξονα με το πλήκτρο μανδάλωσης 2. Σφίξτε το περικόχλιο ταχυσύσφιξης περιστρέφοντας δυνατά το δίσκο λείανσης με φορά ίδια μ' εκείνη της περιστροφής των δεικτών του ρολογιού.

'Ενα κανονικά στερεωμένο, άθικτο περικόχλιο ταχυσύσφιξης λύνεται εύκολα περιστρέφοντας τον αυλακωτό δακτύλιο με το χέρι με φορὰ αντίθετη εκείνης της περιστροφής των δεικτών του ρολογιού.

Μη λύνετε ποτέ σφηνωμένα περικόχλια ταχυσύσφιξης μέ την πένσα αλλά χρησιμοποιείτε γαντζόκλειδο. Τοποθετήστε το γαντζόκλειδο όπως φαίνεται στην εικόνα.

Επιτρεπτά λειαντικά εργαλεία

Μπορούν να χρησιμοποιηθούν όλα τα λειαντικά εργαλεία που αναφέρονται στις παρούσες οδηγίες χειρισμού.

Ο επιτρεπτός αριθμός στροφών [min⁻¹] ή αντίστοιχα η περιφερειακή ταχύτητα [m/s] του υπό χρήση λειαντικού εργαλείου πρέπει να αντιστοιχεί τουλάχιστο στις τιμές που αναφέρονται στον πίνακα.

Γι' αυτό προσέχετε πάντοτε τον επιτρεπτό αριθμό στροφών/την επιτρεπτή περιφερειακή ταχύτητα στην ετικέτα των λειαντικών εργαλείων.

	μέγ.[mm]		[ mm]		m/s]
	D	b	d	-1[mi]
	180	8	22,2	8 500	80
	230	8	22,2	6 500	80
	180	-	-	8 500	80
	230	-	-	6 500	80
	100	30 M	14 8 500	45

Θέση σε λειτουργία

Δώστε προσοχή στην τάση του δικτύου:

Η τάση της πηγής ρεύματος πρέπει να αντιστοιχεί πλήρως στην τάση που αναγράφεται στην πινακίδα του κατασκευαστή πάνω στο μηχάνημα. Μηχανήματα με αναγραμμένη τάση 230 V λειτουργούν επίσης και στα 220 V.

Θέση σε λειτουργία και εκτός λειτουργίας

Για να θέσετε το μηχάνημα σε λειτουργία ωθήστε το διακόπτη ON/OFF 3 προς τα εμπρός και ακολούθως πατήστε τον.

Για να το μανδαλώσετε συνεχίστε την ώθηση του πατημένου διακόπτη ΟΝ/ΟFF 3 προς τα εμπρός.

Για να θέσετε το μηχάνημα εκτός λειτουργίας αφήστε το διακόπτη ON/OFF 3 ελεύθερο ή, αντίστοιχα, πατήστε τον κι ακολούθως αφήστε τον ελεύθερο.

'Εκδοση διακόπτη χωρίς μανδάλωση (σε ορισμένες χώρες):

Για να θέσετε το μηχάνημα σε λειτουργία ωθήστε το διακόπτη ON/OFF 3 προς τα εμπρός και ακολούθως πατήστε τον.

Για να θέσετε το μηχάνημα εκτός λειτουργίας αφήστε το διακόπτη ON/OFF 3 ελεύθερο.

Δοκιμή στην πράξη!

Ελέγχετε τα λειαντικά εργαλεία πριν τα χρησιμοποιήσετε. Το λειαντικό εργαλείο πρέπει να είναι άψογα συναρμολογημένο και να μπορεί να περιστρέφεται ελεύθερα. Διεξάγετε δοκιμή στην πράξη αφήνοντας το μηχάνημα να εργασθεί τουλάχιστον 30 δευτερολέπτα χωρίς φορτίο. Μη χρησιμοποιείτε χαλασμένα, μη στρογγυλά ή κραδαζόμενα λειαντικά εργαλεία.

Περιορισμός ρεύματος εκκίνησης (Τύπος Ζ)

Χάρη στην ομαλή εκκίνηση του μηχανήματος για το ηλεκτρικό κύκλωμα επαρκεί ασφάλεια 16 Α.

'Ενα μηχάνημα χωρίς περιορισμό του ρεύματος εκκίνησης απαιτεί μια ισχυρότερη ασφάλεια (χρησιμοποιήστε ασφάλεια βραδείας τήξης τουλάχιστον 16 Α).

Υποδείξεις για την εκτέλεση εργασιών

■Συσφίγγετε το υπό κατεργασία τεμάχιο αν αυτό δε σταθεροποιείται από το ίδιο του το βάρος.
■Μην επιβαρύνετε το μηχάνημα τόσο πολύ, ώστε να σταματήσει να κινείται.
■Κατά την εργασία οι δίσκοι ξεχονδρίσματος και κοπής θερμαίνονται υπερβολικά· μην τους εγγίζετε πριν κρυώσουν.

Εεχόνδρισμα

Τα καλύτερα αποτελέσματα κατά το ξεχόνδρισμα πετυχαίνονται με γωνίες προσβολής 30° έως 40°. Κινείτε το μηχάνημα «μπρος-πίσω». Μ' αυτόν τον τρόπο δε θερμαίνεται υπερβολικά το υπό κατεργασία τεμάχιο, δεν μεταβάλλεται ο χρωματισμός του και δε δημιουργούνται αυλακώσεις.

Μη χρησιμοποιείτε ποτέ δίσκους κοπής για εργασίες ξεχονδρίσματος.

Ριπιδοειδής δίσκος λείανσης (Λουριδωτός δίσκος λείανσης)

Με το ριπιδοειδή δίσκο λείανσης (ειδικό εξάρτημα) μπορείτε να κατεργαστήτε καμπύλες επιφάνειες και διατομές (χαράξεις).

Οι ριπιδοειδείς δίσκοι έχουν σημαντικά μεγαλύτερη διάρκεια ωφέλιμης χρήσης από τα σμυριδόφυλλα, χαμηλότερη στάθμη θορύβου και χαμηλότερες θερμοκρασίες λείανσης.

Κοπή

Κατά την κοπή μην ασκείτε πίεση, μη στρεβλώνετε το δίσκο και μην τον ταλαντεύετε. Εργάζεσθε με μέτρια προώθηση, κατάλληλη για το υπό κατεργασία υλικό.

Μετά τη διακοπή της λειτουργίας του μηχανήματος μη φρενάρετε τους δίσκους κοπής πιέζοντάς τους στα πλάγια.

Η κατεύθυνση προς την οποία διεξαγεται η κοπή είναι σημαντική. Το μηχάνημα πρέπει να εργάζεται πάντοτε αντίστροφα· γι' αυτό μην οδηγείτε το μηχάνημα προς την άλλη κατεύθυνση! Διαφορετικά υπάρχει κίνδυνος να πεταχτεί ανεξέλεγκτα εκτός τομής.

Βάση κοπής

Με τη βάση κοπής 29 (ειδικό εξάρτημα) μπορούν να κοπούν ισομήκη υπό κατεργασία τεμάχια υπό γωνία 0 έως 45°.

Οι υποδείξεις ασφαλείας κι εργασίας στις αντίστοιχες οδηγίες χρήσης της βάσης κοπής πρέπει να τηρούνται αυστηρά. Χρησιμοποιείτε πάντοτε γνήσιες βάσεις κοπής από την Bosch.

■Το μηχάνημα επιτρέπεται να χρησιμοποιείται για ξηρή κοπή/ξηρή λείανση.

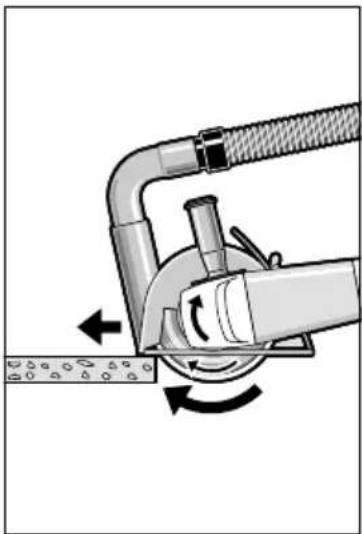

Χρησιμοποιήστε καλύτερα διαμαντόδισκο κοπής. Για να αποφύγετε ασφαλώς τις στρεβλώσεις χρησιμοποιήστε το συρόμενο οδηγό 26 με ειδική προστατευτική καλύπτρα αναρρόφησης.

Χρησιμοποιείτε το μηχάνημα πάντοτε με μια αναρρόφηση σκόνης. Χρησιμοποιείτε επίσης προσωπίδα προστασίας από σκόνη.

Ο απορροφητήρας πρέπει να είναι εγκριμένος για σκόνη πετρωμάτων.

Η Bosch προσφέρει κατάλληλους απορροφητήρες.

Θέστε το μηχάνημα σε λειτουργία και τοποθετήστε το με το μπροστινό μέρος του συρόμενου οδηγού κοπής στο υπό κατεργασία τεμάχιο.

Εργάζεσθε με μέτρια προώθηση, κατάλληλη για το υπό κατεργασία υλικό (εικόνα).

Κατά την κοπή ιδιαίτερα σκληρών υπό κατεργασία υλικών, π. χ. σκυροδέματος που περιέχει πολλά χαλίκια, ο διαμαντόδισκος κοπής μπορεί να υπερθερμανθεί και να υποστεί βλάβη. Σαφής ένδειξη γι' αυτό είναι ένας μαζί με το διαμαντόδισκο κοπής περιστρεφόμενος στέφανος σπινθηρισμού.

Σ' αυτήν την περίπτωση διακόψτε την κοπή και αφήστε το διαμαντόδισκο κοπής να περιστραφεί λίγη ώρα χωρίς φορτίο και υπό το μέγιστο αριθμό στροφών για να κρυώσει.

Αισθητά ελαττωμένη πρόοδος κατά την εργασία και περιστρεφόμενος στέφανος σπινθηρισμού αποτελούν ενδείξεις της άμβλυνσης του διαμαντόδισκου κοπής. Με σύντομες τομές σ' ένα λειαντικό υλικό (π. χ. ασβεστόλιθο) μπορείτε να τον επανατροχίσετε.

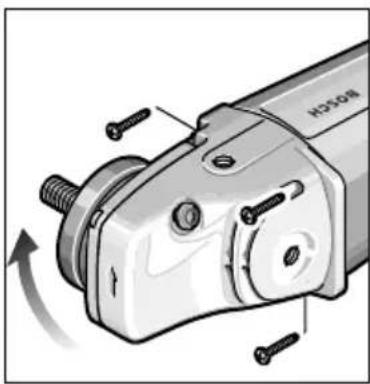

Περιστροφή της κεφαλής του μηχανήματος

■Πριν από κάθε εργασία στο ίδιο το μηχάνημα βγάζετε το φις από την πρίζα.

Η κεφαλή του μηχανήματος μπορεί να στραφεί βαθμιαία ανά 90° σε σχέση με το περίβλημα του μηχανήματος. Μ' αυτόν τον τρόπο ο διακόπτης ΟΝ/ΟFF μπορεί να τοποθετηθεί σε μια περισσότερο ευνοϊκή θεση χειρισμού, π. χ. για εργασίες κοπής με το συρόμενο οδηγό κοπής 26/τη βάση κοπής 29 (ειδικά εξαρτήματα) ή για αριστερόχειρες.

Ξεβιδώστε τελείως τις τέσσερις βίδες.

Γυρίστε την κεφαλή του μηχανήματος προσεκτικά στη νέα θέση χωρίς να την αφαιρέσετε από το περίβλημα.

Ξαναβιδώστε και σφίξτε τις βίδες.

Περιστροφή της λαβής του μηχανήματος (GWS 24/26-180/230 (J)BV)

Η λαβή 28 μπορεί να περιστραφεί κατά 90° προς τα αριστερά ή τα δεξιά ως προς το κέλυφος του κινητήρα. Μ' αυτόν τον τρόπο κατά τη διεξαγωγή ιδιαίτερων εργασιών, π. χ. σε εργασίες κοπής με το συρόμενο οδηγό κοπής/τη βάση κοπής ή για αριστερόχειρες, ο διακόπτης ON/OFF μπορεί να τεθεί σε μια αντίστοιχη, περισσότερο ευνοϊκή θέση χειρισμού.

Τραβήξτε δυνατά την απομανδάλωση λαβής 27 όπως δείχνει το βέλος (①), περιστρέφοντας ταυτόχρονα τη λαβή 28 μέχρι να μανδαλώσει στην επιθυμητή θέση (②). Η εικόνα δείχνει τη λαβή 28 στραμμένη κατά 90°.

Η απομανδάλωση λαβής 27 και ο διακόπτης ON/OFF 3 διαθέτουν μια μανδάλωση ασφαλείας. Το μηχάνημα δεν μπορεί να τεθεί σε λειτουργία όταν η λαβή 28 δεν έχει μανδαλώσει σε μια από τις τρεις αντίστοιχες δυνατές θεσεις. Η λαβή 28 δεν μπορεί να απομανδαλωθεί, όταν ο διακόπτης ON/OFF 3 είναι μανδαλωμένος.

Συντήρηση και καθαρισμός

■Πριν από κάθε εργασία στο ίδιο το μηχάνημα βγάζετε το φις από την πρίζα.

Διατηρείτε το μηχάνημα και τις σχισμές αερισμού πάντα καθαρές.

Κατά την κατεργασία μετάλλων υπό εξαιρετικά δυσμενείς συνθήκες εργασίας μπορεί να κατακαθίσει αγώγιμη σκόνη στο εσωτερικό του μηχανήματος. Η προστατευτική μόνωση του μηχανήματος μπορεί να επηρεαστεί αρνητικά. Σ' αυτές τις περιπτώσεις συνιστάται η χρήση μια μόνιμης εγκατάστασης αναρρόφησης σκόνης, ο συχνός καθαρισμός των σχισμών αερισμού με πεπιεσμένο αέρα και η σύνδεση εν σειρά ενός αυτόματου διακόπτη διαρροής.

Αν στην απόσβεση κραδασμών 4 έχουν χαλάσει τα στοιχεία αναρρόφησης κραδασμών, π. χ. αν έχουν σχιστεί, τότε πρέπει να στείλετε το μηχάνημα για επισκευή στο Service (για τη διεύθυνση βλέπε κεφάλαιο «Υπηρεσία εξυπηρέτησης πελατών»).

Αν παρόλες τις επιμελημένες μεθόδους κατασκευής και ελέγχου σταματήσει κάποτε το μηχάνημα, τότε η επισκευή του πρέπει να ανατεθεί σ' ένα εξουσιοδοτημένο συνεργείο ηλεκτρικών μηχανημάτων της Bosch.

Οταν ζητάτε πληροφορίες και όταν παραγγέλλετε ανταλλακτικά, παρακαλούμε να αναφέρετε οπωσδήποτε το 10ψήφιο κωδικό αριθμό που υπάρχει στην πινακίδα κατασκευαστή!

Προστασία περιβάλλοντος

Ανακύκλωση πρώτων υλών αντί απόσυρση απορριμάτων

Το μηχάνημα, τα ειδικά εξαρτήματα και η συσκευασία θα πρέπει να αποσύρονται για επανεπεξεργασία με τρόπο φιλικό προς το περιβάλλον.

Αυτές οι οδηγίες χρήσης έχουν τυπωθεί σε ανακυκλωμένο χαρτί λευκασμένο χωρίς χλώριο.

Για την ανακύκλωση κατά είδος τα πλαστικά μέρη του μηχανήματος φέρουν ένα σχετικό χαρακτηρισμό.

Υπηρεσία εξυπηρέτησης πελατών

Αναλυτικά σχέδια και πληροφορίες για ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση:

www.bosch-pt.com

Robert Bosch A.E.

Κηφισσού 162

12131 Περιστέρι-Αθήνα

📞......+30 210 57 01 200 KENTPO

📞...... [phone] - 83 KENTPO

Fax....[phone]

Fax....[phone]

www.bosch.gr

ABZ Service A.E.

📞......+30 210 57 01 375 - 378 SERVICE

Fax....[phone]

CE Δήλωση συμβατικότητας

Δηλούμε υπευθύνως ότι το προϊόν αυτό εκπληρώνει τους εξής κανονισμούς ή κατασκευαστικές συστάσεις: EN 50 144 σύμφωνα με τις διατάξεις των Οδηγιών 89/336/ΕΟΚ, 98/37/ΕΚ.

Τηρούμε το δικαίωμα αλλαγών

Teknik veriler
