GWS 21230 JHV Professional - γωνιακός τροχός BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Γωνιακός τροχός
Μάρκα	Bosch
Μοντέλο	GWS 21230 JHV Professional
Μέγιστη διάμετρος τροχού	230 mm
Ταχύτητα χωρίς φορτίο	6500 στρ./λεπτό
Τάση τροφοδοσίας	220–230 V
Επίπεδο θορύβου	90 dB(A) (ένταση) / 103 dB(A) (επίπεδο θορύβου)
Κραδασμοί χεριού-βραχίονα	5,5 m/s²
Κύριες λειτουργίες	Κοπή, τρόχισμα, βούρτσισμα
Προστασία	Ρυθμιζόμενο προστατευτικό κάλυμμα με γρήγορο κλείδωμα ή βίδα σύσφιξης
Πρόσθετη λαβή	Απόσβεση κραδασμών (VIBRATION CONTROL)
Κλείδωμα άξονα	Ναι, πλήκτρο κλειδώματος
Διακόπτης	Λειτουργία/Διακοπή με κλείδωμα

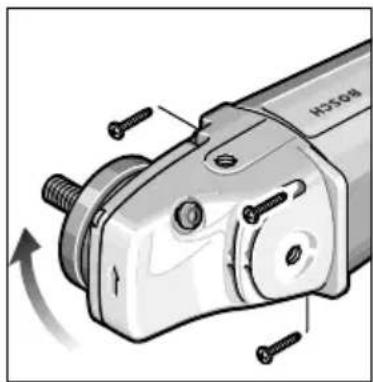

Περιστροφή κεφαλής	Κατά 90° (4 θέσεις)
Προσανατολισμός λαβής	90° αριστερά ή δεξιά
Περιορισμός ρεύματος εκκίνησης	Ναι (τύπος J)
Συντήρηση	Καθαρίζετε τακτικά τις σχισμές ψύξης
Συμβατά αξεσουάρ	Δίσκοι διακριτικής/κοπής, πλάκες λείανσης, βούρτσες δακτυλίου, τροχοί δακτυλίου, προστατευτικό χεριού
Επεξεργάσιμα υλικά	Μέταλλο, πέτρα (στεγνό)
Σέρβις μετά την πώληση	Bosch Γαλλία, Βέλγιο, Ελβετία (βλ. εγχειρίδιο)

Συχνές ερωτήσεις - GWS 21230 JHV Professional BOSCH

Πώς τοποθετώ το προστατευτικό κάλυμμα;

Πριν από οποιαδήποτε επέμβαση, αποσυνδέστε τη συσκευή. Για το κάλυμμα με βίδα, χαλαρώστε τη βίδα σύσφιξης (13), τοποθετήστε το κάλυμμα με τη μύτη κωδικοποίησης στην αυλάκωση του λαιμού του άξονα, προσανατολίστε την κλειστή πλευρά προς εσάς και σφίξτε τη βίδα. Για το κάλυμμα με γρήγορο κλείδωμα, ανοίξτε τον μοχλό (8), τοποθετήστε το κάλυμμα, κλείστε τον μοχλό. Ρυθμίστε τη δύναμη σύσφιξης μέσω της βίδας ρύθμισης (7).

Πώς αλλάζω έναν τροχό;

Αποσυνδέστε τη συσκευή. Κλειδώστε τον άξονα εργαλείου (5) με το πλήκτρο κλειδώματος (2) μετά από πλήρη διακοπή. Χαλαρώστε το παξιμάδι σύσφιξης (11 ή 12) με το κλειδί ακροδεκτών (17). Αντικαταστήστε τον δίσκο. Κατά την τοποθέτηση, τηρήστε τις διαστάσεις (οπή 22,2 mm). Σφίξτε το παξιμάδι. Εκτελέστε δοκιμή λειτουργίας χωρίς φορτίο για 30 δευτερόλεπτα.

Πώς χρησιμοποιώ το παξιμάδι ταχείας σύσφιξης SDS-clic;

Το παξιμάδι ταχείας σύσφιξης (12) αντικαθιστά το τυπικό παξιμάδι για δίσκους διακριτικής/κοπής. Βεβαιωθείτε ότι δεν έχει υποστεί ζημιά. Βιδώστε το με το χέρι στον άξονα στρέφοντάς το δεξιόστροφα, με το βέλος να δείχνει προς το σημάδι. Κλειδώστε τον άξονα με το πλήκτρο (2) για καλό σφίξιμο. Για ξεβίδωμα, στρέψτε τον ραβδωτό δακτύλιο αριστερόστροφα. Μην πιέζετε ποτέ με πένσα.

Πώς μειώνονται οι κραδασμοί κατά τη χρήση;

Χρησιμοποιήστε την παρεχόμενη πρόσθετη λαβή απόσβεσης κραδασμών (VIBRATION CONTROL). Μειώνει τους κραδασμούς σε λιγότερο από 2,5 m/s². Βεβαιωθείτε ότι είναι σωστά βιδωμένη και όχι κατεστραμμένη. Μην την τροποποιείτε. Υιοθετήστε σταθερή στάση και κρατάτε σφιχτά τη συσκευή και με τα δύο χέρια.

Ποιοι είναι οι βασικοί κανόνες ασφαλείας;

Φοράτε πάντα γυαλιά ασφαλείας και ωτοασπίδες. Χρησιμοποιείτε συνεχώς την πρόσθετη λαβή. Κρατάτε τη συσκευή σταθερά και με τα δύο χέρια. Μην εργάζεστε ποτέ χωρίς κατάλληλο προστατευτικό κάλυμμα. Ελέγξτε ότι ο δίσκος είναι σωστά τοποθετημένος πριν από τη χρήση. Σε περίπτωση διακοπής ρεύματος, αποσυνδέστε αμέσως. Διατηρήστε τον χώρο εργασίας καθαρό για να αποφύγετε εκρήξεις σκόνης.

Πώς καθαρίζω και συντηρώ τη συσκευή;

Πριν από κάθε καθαρισμό, αποσυνδέστε το φις. Καθαρίζετε τακτικά τη συσκευή και τις σχισμές ψύξης της. Για εργασίες που παράγουν αγώγιμη σκόνη (μέταλλα), φυσάτε συχνά τις σχισμές και χρησιμοποιείτε σταθερή ηλεκτρική σκούπα. Εγκαταστήστε έναν διακόπτη διαφορικής προστασίας ανάντη. Αναθέστε οποιαδήποτε επισκευή σε εξουσιοδοτημένο κέντρο σέρβις της Bosch.

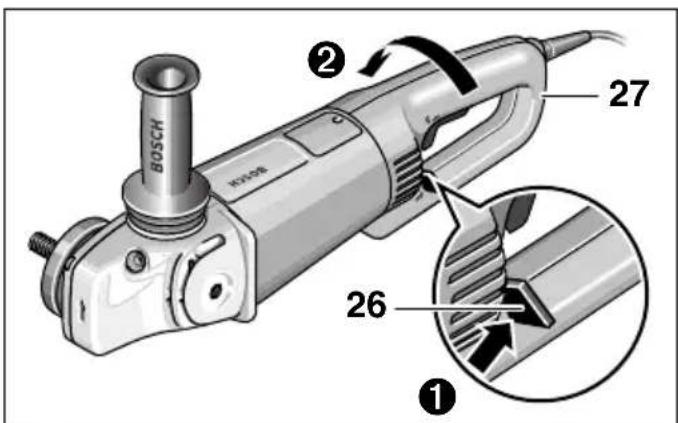

Πώς ρυθμίζω τη θέση της λαβής;

Για να περιστρέψετε τη λαβή (27) κατά 90° αριστερά ή δεξιά, τραβήξτε δυνατά το ξεκλείδωμα (26) προς την κατεύθυνση του βέλους και στη συνέχεια περιστρέψτε τη λαβή μέχρι να ασφαλίσει. Ο διακόπτης μπορεί να ενεργοποιηθεί μόνο όταν η λαβή είναι κλειδωμένη σε μία από τις τρεις θέσεις. Μην ξεκλειδώνετε όταν ο διακόπτης είναι μπλοκαρισμένος.

Πώς κόβω πέτρα με αυτόν τον γωνιακό τροχό;

Χρησιμοποιείτε υποχρεωτικά έναν οδηγό τροχού με προστατευτικό κάλυμμα αναρρόφησης (αξεσουάρ). Εργαστείτε στεγνά. Τοποθετήστε έναν δίσκο κοπής διαμαντιού. Χρησιμοποιήστε κατάλληλη αναρρόφηση σκόνης και φορέστε μάσκα. Εφαρμόστε μέτρια ταχύτητα προώθησης. Εάν ο δίσκος ζεσταθεί (στέμμα σπινθήρων), αφήστε τον να κρυώσει χωρίς φορτίο. Ακονίστε τον αν χρειαστεί σε λειαντικό υλικό.

Τι κάνω σε περίπτωση μπλοκαρίσματος του δίσκου κοπής;

Σε περίπτωση μπλοκαρίσματος, σταματήστε αμέσως τη συσκευή. Περιμένετε την πλήρη διακοπή του εξαρτήματος (αδράνεια). Μην πιέζετε. Αποσυνδέστε τη συσκευή και στη συνέχεια αφαιρέστε προσεκτικά τον δίσκο. Επιθεωρήστε τον δίσκο για ζημιές· μην χρησιμοποιείτε ξανά κατεστραμμένο ή παραμορφωμένο δίσκο. Πριν συνεχίσετε την εργασία, βεβαιωθείτε ότι το εξάρτημα περιστρέφεται ελεύθερα.

Πού βρίσκω ανταλλακτικά ή αξεσουάρ;

Χρησιμοποιείτε αποκλειστικά γνήσια αξεσουάρ Bosch. Τα ανταλλακτικά και τα διαγράμματα συναρμολόγησης είναι διαθέσιμα στο www.bosch-pt.com. Για οποιαδήποτε παραγγελία, αναφέρετε τον 10ψήφιο αριθμό αναφοράς της πινακίδας. Στη Γαλλία, επικοινωνήστε με το σέρβις μετά την πώληση στο 0800 05 50 51 ή μέσω email στο [e-mail].

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GWS 21230 JHV Professional BOSCH

Tεχνικάχαρακτηρίσικά μηχανήματος
Γωνιακός λειαντήρας GWS 21-180 H Professional	GWS 21-230 H Professional	GWS 24-180 B Professional
Κωδικός αριθμός 0 601 851 0.. 0 601 852 0.. 0 601 853 0..
Με περιρίσμό ρεύματος εκκίνησας	GWS 21-180 JH Professional	GWS 21-230 JH Professional	GWS 24-180 JB Professional
Κωδικός αριθμός 0 601 851 9.. 0 601 852 9.. 0 601 853 9..
Ονομαστική οιχύς* [W] 2 100 2 100 2 400
Αποδιδόμενη οιχύς [W] 1 350 1 350 1 700
Αριθ. στροφών χωρίς φορτίο [min-1]	8 500 6 500 8 500
Ο διακου λειανης, μέγ. [mm] 180 230 180
Σπερωμα ἀξουνλειανης	M 14 M 14 M 14
Βάρος χωρίς ηλεκτρίκο καλώδιο, περ. [kg] 4,3 4,3 5,1
Μόνωση / II / II / II	[回]	[回]	[回]
Γωνιακός λειαντήρας GWS 24-180 H Professional	GWS 24-230 B Professional	GWS 24-230 H Professional
Κωδικός αριθμός 0 601 853 4.. 0 601 854 0.. 0 601 854 4..
Με περιρίσμό ρεύματος εκκίνησας	GWS 24-230 JB Professional	GWS 24-230 JH Professional
Κωδικός αριθμός	0 601 854 9.. 0 601 854 5..
Ονομαστική οιχύς* [W] 2 400 2 400 2 400
Αποδιδόμενη οιχύς [W] 1 700 1 700 1 700
Αριθ. στροφών χωρίς φορτίο [min-1]	8 500 6 500 6 500
Ο διακου λειανης, μέγ. [mm] 180 230 230
Σπερωμα ἀξουνλειανης	M 14 M 14 M 14
Βάρος χωρίς ηλεκτρίκο καλώδιο, περ. [kg] 5,1 5,1 5,1
Μόνωση / II / II / II	[回]	[回]	[回]
Γωνιακός λειαντήρας GWS 26-180 B Professional	GWS 26-180 H Professional	GWS 26-230 B Professional	GWS 26-230 H Professional
Κωδικός αριθμός 0 601 855 0.. 0 601 855 4.. 0 601 856 0.. 0 601 856 4..
Με περιρίσμό ρεύματος εκκίνησας	GWS 26-180 JB Professional	GWS 26-230 JB Professional	GWS 26-230 JH Professional
Κωδικός αριθμός 0 601 855 9..	0 601 856 9.. 0 601 856 5..
Ονομαστική οιχύς* [W] 2 600 2 600 2 600 2 600
Αποδιδόμενη οιχύς [W] 1 800 1 800 1 800 1 800
Αριθ. στροφών χωρίς φορτίο [min-1]	8 500 8 500 6 500 6 500
Ο διακου λειανης, μέγ. [mm] 180 180 230 230
Σπερωμα ἀξουν λειανης	M 14 M 14 M 14 M 14
Βάρος χωρίς ηλεκτρίκο καλώδιο, περ. [kg] 5,1 5,1 5,1 5,1
Μόνωση / II / II / II / II	[回]	[回]	[回]
* Ta στοτίαεις τοχύουν γία συμαστικός τάσεις [U] 230/240 V. Ta στοτίαειας αὐτά μπορεί δίαφοροιηθουν σε περιπων χαμλότερων τάσενω, καθώς και σε εκδόσεις εἰδικός γία δίαφορες χωρες.
Παραλούμε προσεξτετον κωδικό σραθμό του μηχανήματος σας. O εμπορικός χαρακτηρίσμός σριαμένων μηχανήτων μπορεί σραθμότην σας.
Οι διδικασείς ζεύης προκαλουν συντομες πτώσεις τάσεις. Yπο δυμενείς συνθήκες δικτύουν μπορείνανην συμανημείνης.
Ωεπραστούν ανργικά Δλες συακεύες. Av η συνθείτην αντίσταη δικτύουι εἰναι μικρότερη από 0,25 Ohm δεν avαμένονται παρενοχήσεις.

Μέρη και χαρακτηριστικά της ασφάλειας

Η αρίθμηση των μερών του πλαισίου βασίζεται στην απεικόνιση του πλαισίου στα σχετικά σχέδια.

Παρακαλούμε ανοίξτε τη διπλωμένη σελίδα με την απεικόνιση του πλαισίου και κρατήστε την ανοιχτή όταν διαβάζετε τις οδηγίες χειρισμού.

1 Σπείρωμα πρόσθετης λαβής (3x) 2 Ρυθμιστής βάθους άξονα 3 Διακόπτης ON/OFF 4 Πρόσθετη λαβή 5 Άξονας λείανσης 6 Προφυλακτήρας 7 Βίδα ρύθμισης 8 Μοχλός ασφάλισης 9 Φλαντζά υποδοχής με δακτύλιο O 10 Δίσκος εργαλείου/κόφτης 11 Περικόχλιο σύσφιξης 12 Περικόχλιο ταχυσύσφιξης SDS-clic 13 Βίδα σύσφιξης 14 Κωδικοποιημένο έκκεντρο άκρο 15 Προφυλακτήρας ποτηροειδούς τροχού 16 Ποτηροειδής τροχός 17 Γανζοκλείδο για το περικόχλιο σύσφιξης 18 Προφυλακτήρας χεριού 19 Δίσκοι απόστασης 20 Ελαστικός δίσκος λείανσης* 21 Σμυριδόφυλλο* 22 Τροχός κοπής 23 Ποτηροειδής βούρτσα 24 Διαμαντόδισκος κοπής 25 Οδηγός κοπής με προφυλακτήρα αναρρόφησης 26 Απασφάλιση λαβής 27 Λαβή 28 Βάση κοπής Εξαρτήματα που απεικονίζονται και περιγράφονται στις οδηγίες χρήσης δεν συνοδεύουν πάντοτε το μηχάνημα!

Ασφάλεια εργασίας Το μηχάνημα είναι ασφαλές μόνο αν διαβάσετε πρώτα καλά όλες τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας και εφαρμόζετε πάντοτε αυστηρά

τις οδηγίες που περιέχονται σ' αυτές. Πριν από τη χρήση πρέπει να τηρούνται οι γενικές υποδείξεις ασφαλείας που περιέχονται στο συνοδευόμενο φυλλάδιο. Πριν χρησιμοποιήσετε το μηχάνημα για πρώτη φορά ζητήστε να σας ενημερώσουν στην πράξη.

Φοράτε προστατευτικά γυαλιά και ωτασπίδες. Για περισσότερη προστασία φοράτε επίσης και συμπληρωματικό εξοπλισμό, όπως προστατευτικά γάντια, στέρεα υποδήματα, κράνος και ποδιά. Οι σκόνες που δημιουργούνται κατά την εργασία μπορεί να είναι ανθυγιεινές, εύφλεκτες ή εκρηκτικές. Γι' αυτό πρέπει να λαμβάνονται κατάλληλα μέτρα προστασίας. Για παράδειγμα: Μερικές σκόνες κατατάσσονται στις καρκινογόνες. Χρησιμοποιείτε την κατάλληλη αναρρόφηση/σύστημα εξαερισμού και φοράτε προσωπίδα προστασίας από σκόνη. Κόψτε από βάση που ταιριάζει για να αποφύγετε να κρατάτε. Διατηρείτε το χώρο εργασίας σας πάντοτε καθαρό και ο αερισμός των υλικών είναι ιδιαίτερα επικίνδυνος. Μην αγγίζετε το καλώδιο δικτύου, αν κατά την εργασία υποστεί βλάβη ή κοπεί, βγάλτε αμέσως το φις από την πρίζα. Μη χρησιμοποιείτε το μηχάνημα με φθαρμένο καλώδιο. Όταν χρησιμοποιείτε το μηχάνημα σε εξωτερικό χώρο, πρέπει να συνδέεται στο δίκτυο μέσω ενός προστατευτικού διακόπτη διαρροής (FI) 30 mA. Μη χρησιμοποιείτε το μηχάνημα/τη συσκευή στη βροχή. Όταν εργάζεστε, κρατάτε το μηχάνημα και με τα δύο σας χέρια και διατηρείτε την ασφαλή θέση του σώματός σας.

Ακολουθεί η οδηγία για το μηχάνημα. Ένα μηχάνημα τεμαχίου που στερεώνεται με τη βοήθεια για τη διάταξη της ομφαλικής μας γραμμής είναι στερεωμένο με μεγαλύτερη ασφάλεια από ένα που συγκρατείται στο χέρι. Αποσυνδέστε το καλώδιο παντοτριφής από το μηχάνημα πριν αφαιρέσετε το πλέγμα ή το εξάρτημα εκτός λειτουργίας και περιμένετε να πατήσει εντελώς να κινηθεί. Αν διακόψετε τη ροή ρεύματος ή αν τραβηχτεί το ρεύμα από το ρευματοδότη (ρεύμα) από την ασφάλεια, διακόψτε το διακόπτη ON/OFF και τοποθετήστε τον στο OFF. Αυτό σημαίνει μια ανεξέλεγκτη επανεκκίνηση. Το μηχάνημα επιτρέπει να χρησιμοποιείται για εργασία/εργασία. Σε όλες τις εργασίες με το μηχάνημα πρέπει να είναι συνδεδεμένη η προστατευτική λάμπα. Όταν υπάρχει κίνδυνος να χτυπηθεί το μηχάνημα από ρεύμα, το ίδιο το ηλεκτρικό καλώδιο του μηχανήματος, πρώτα το ηλεκτρικό μηχάνημα από τα μέρη της μηχανής. Η εναλλαγή από την τάση ευρισκόμενη ηλεκτρική προστασία μπορεί να θέσει τα ειδικά τμήματα του μηχανήματος σε τάση και να οδηγήσει έτσι σε ηλεκτροπληξία. Χρησιμοποιήστε κατάλληλες συσκευές ανίχνευσης για τον εντοπισμό τυχόν αγωγών/γραμμών προτού ενεργήσετε ή συμβουλευτείτε σχετική αντιστοιχιστική επιχείρηση προτού ενεργήσετε. Η επαφή με τις κρυφές γραμμές μπορεί να οδηγήσει σε ηλεκτροπληξία. Σημαντικό: ένας αγωγός φωταερίου (γκαζιού) πρέπει να οδηγηθεί σε έκρηξη. Το τρύπημα/κόψιμο ενός υδροφόρου προκαλεί ζημιές σε αντικείμενα και πράγματα και μπορεί να προκαλέσει ηλεκτροπληξία.

■Στις εργασίες με δίσκους Εχονδρίσματος/ Κόνης πρέπει να είναι συναρμολογημένος ο προφυλακτήρας 6. Για να εργαστείτε με τον ελαστικό δίσκο λείανσης 20 ή με την ποτηροβούρτσα 23 / τη δισκοειδή βούρτσα / την κωνική βούρτσα πρέπει να συναρμολογήσετε τον προφυλακτήρα χεριών 18 (ειδικό εξάρτημα). Όταν κατεργάζεστε μεταλλικά μέρη χρησιμοποιείτε αναρρόφηση σκόνης. Ο απορροφητήρας σκόνης πρέπει να είναι εγκεκριμένος για σκόνη μεταλλικών μερών. Την κόνη μεταλλικών μερών χρησιμοποιείτε ένα σύρμα οδηγό κόψης. ■Δεν επιτρέπεται η κατεργασία μανταχούχων υλικών. Χρησιμοποιείτε τα κοκκιώδη εργαλεία των οποίων ο ανώτατος επιτρεπτός αριθμός στροφών είναι τουλάχιστον τόσο υψηλός όσο ο ανώτατος αριθμός στροφών του μηχανήματος. Ελέγξτε τα λειαντικά εργαλεία πριν τα χρησιμοποιήσετε. Το λειαντικό εργαλείο πρέπει να είναι σωστά συναρμολογημένο και να μπορεί να κινείται ελεύθερα. Δοκιμάστε το στην πράξη αφήνοντας το μηχάνημα να εργαστεί τουλάχιστον 30 δευτερόλεπτα χωρίς φορτίο. Μη χρησιμοποιείτε χαλασμένα, μη ποτρούγυα ή κραδασμένα λειαντικά εργαλεία. Προστατέψτε το εργαλείο από χτυπήματα, προσκρούσεις και λαμή. Οδηγήστε το μηχάνημα στο υπό κατεργασία τεμάχιο μόνο όταν αυτό βρίσκεται σε λειτουργία. Μακριά τα χέρια σας από τα περιστρεφόμενα λειαντικά εργαλεία. Αλλάζει η φορά περιστροφής. Κρατάτε το μηχάνημα κατά τέτοιο τρόπο, ώστε οι σπίθες και η σκόνη λείανσης να εκσφενδονίζονται μακριά από το σώμα σας. Κατά την κατεργασία υλικών με δημητριακά, προσέξτε να μην προκληθεί κίνδυνος για τυχόν παρευρισκόμενα άτομα. Λόγω ύπαρξης κινδύνου προκλήσεως, επιτρέπεται να βρίσκονται εύφλεκτα υλικά στο γύρω χώρο (περιοχή νηρίου). Προσοχή στην κατασκευή οχιών, π. χ. σε θερμούς τοίχους: Βλέπε υποδείξεις σχετικά με τη στατική.

Το μπλοκάρισμα του δίσκου κόψης οδηγεί σε μια απότομη αντίδραση του μηχανήματος. Σε αυτήν την περίπτωση το μηχάνημα αφήστε εκτός λειτουργίας. Προσέξτε τις διαστάσεις των δίσκων λείανσης. Η διάμετρος της κόψης πρέπει να ταιριάζει ακριβώς (χωρίς παιχνίδι) στη φλάντζα υποδοχής 9. Μη χρησιμοποιείτε μυλόπετρες ή προσαρμοστικά. Μη χρησιμοποιείτε ποτέ δίσκους κόψης για εργασίες λείανσης. Μην υποβαθμίζετε τους δίσκους κόψης σε μέση από τα άκρα. Τηρείτε τις σχετικές με τη συναρμολόγηση και τη χρήση του λειαντικού εργαλείου οδηγίες του κατασκευαστή. Προσοχή! Το λειαντικό εργαλείο συνεχίζει να κινείται ακόμη και μετά τη διακοπή λειτουργίας. Μη συσφίγγετε το μηχάνημα στη μέγγενη. Μην επιτρέπετε σε παιδιά τη χρήση του μηχανήματος. Η Bosch εγγυάται την καλή λειτουργία του μηχανήματος μόνο όταν για το μηχάνημα αυτό χρησιμοποιούνται τα προβλεπόμενα γνήσια εξαρτήματα.

Χρησιμοποιήστε προφυλακτήρα

Το μηχάνημα προορίζεται για την κόψη, το ξεχόνδρισμα και το βούρτσισμα υλικών από μέταλλο και μεταλλικά μέρη χωρίς τη χρήση νερού. Για την κόψη μεταλλικών μερών απαιτείται η χρήση ενός σωρού οδηγού κόψης.

Υποδείξεις σχετικά με τη στατική

Το προϊόν υπόκειται στις DIN 1053 Μέρος 1 ή στις αντίστοιχες διατάξεις της εκάστοτε χώρας.

Οι παρούσες οδηγίες πρέπει να τηρούνται πάντοτε. Πριν αρχίσετε την εργασία σας, συμβουλευθείτε για τη στατική, τον αρχιτέκτονα ή την αρμόδια διεύθυνση δομικών κατασκευών.

Συμμόρφωση με τις προστατευτικές διατάξεις

Πριν από κάθε εργασία στο ίδιο το μηχάνημα, βγάζετε το φις από την πρίζα. Στις εργασίες με δίσκους ξεχονδρίσματος/κοπής πρέπει να είναι συναρμολογημένος ο προφυλακτήρας 6.

Προφυλακτήρας με βίδα σύσφιξης

Με το κυκλοποιημένο κέντρο άκρο 14 στον προφυλακτήρα 6 εξασφαλίζεται ότι σε κάθε τύπο μηχανήματος πρέπει να συναρμολογηθεί μόνο ο αντίστοιχος κατάλληλος προφυλακτήρας.

Αυτός εξασφαλίζεται με τη βίδα σύσφιξης 13. Τοποθετήστε τον προφυλακτήρα 6 με το κυκλοποιημένο έκκεντρο άκρο 14 στην αντίστοιχη κυκλοποιημένη εγκοπή στο λαιμό του άξονα της κεφαλής του μηχανήματος και γυρίστε τον στην κατάλληλη θέση (θέση εργασίας).

Η κλειστή πλευρά του προφυλακτήρα 6 πρέπει να «δείχνει» πάντοτε προς το χειριστή.

Σφίξτε τη βίδα σύσφιξης 13.

Προφυλακτήρας με ταχεία μανδάλωση

Ο προφυλακτήρας είναι προρυθμισμένος σύμφωνα με τη διάμετρο του άξονα. Αν χρειαστεί, η ισχύς σύσφιξης της ταχείας μανδάλωσης μπορεί να ρυθμιστεί με χαλάρωμα ή σφίξιμο της βίδας ρύθμισης 7. Ελέγχετε πάντοτε, αν ο προφυλακτήρας 6 έχει καθίσει καλά επάνω στον άξονα.

Ανοίξτε το μοχλό σύσφιξης 8.

Τοποθετήστε τον προφυλακτήρα 6 στον άξονα της κεφαλής του μηχανήματος και περιστρέψτε τον στην απαιτούμενη θέση (θέση εργασίας).

Για να στερεώσετε τον προφυλακτήρα 6, κλείστε το μοχλό σύσφιξης 8.

Η κλειστή πλευρά του προφυλακτήρα 6 πρέπει να «δείχνει» πάντοτε προς το χειριστή.

Προσθήκη λαβής

Όλες οι εργασίες με το μηχάνημα πρέπει να είναι συναρμολογημένη η προσθήκη λαβής.

Βιδώστε την προσθήκη 4 στην κεφαλή του μηχανήματος ανάλογα με τον εκάστοτε τύπο εργαίας.

Προσθήκη λαβής με αναστολή κραδασμών

VIBRATION

CONTROL

Η προσθήκη λαβής περιέχει στο ελάχιστο τους κραδασμούς και καθιστά έτσι δυνατή την περισσότερο άνετη και ασφαλή εργασία.

Μην διελέγχετε και μην επισκευάζετε την προσθήκη λαβής.

Μην συνεχίζετε να χρησιμοποιείτε μια τυχόν χαλασμένη προσθήκη λαβής.

Προφυλακτήρας χεριού

Για να εργαστείτε με τον ελαστικό 20 στην οπή 23/τη δισκοπρίονο/τη τρυπάνι πρέπει να συναρμολογήσετε τον προφυλακτήρα χεριών 18 (ειδικό έλκηθρο). Ο προφυλακτήρας χεριών 18 στερεώνεται στην προσθήκη λαβής 4.

Συναρμολόγηση των διαφόρων εργαλείων

Πριν από κάθε εργασία στο ίδιο το μηχάνημα βγάλτε το φις από την πρίζα.

Χρησιμοποιείτε αξεσουάρ εργαλείων των οποίων ο ανώτατος επιτρεπόμενος αριθμός στροφών είναι τουλάχιστον τόσο υψηλός όσο ο εγιός αριθμός στροφών του μηχανήματος χωρίς φορτίο.

Κατά την εργασία οι δίσκοι έχουν υπερβολική θερμότητα και μην τους εγγίζετε πριν κρυώσουν.

Καθαρίστε τον άξονα και όλα τα υπό συνάρμοση εξαρτήματα. Για τη σωστή λειτουργία και το λιμάρισμα των διαμαντικών εργαλείων ακινητοποιείστε τον άξονα 5 με το πλήκτρο ανάδευσης 2.

Πριν από την ανάδευση, βεβαιωθείτε ότι ο άξονας είναι ακίνητος!

Διακόσμηση / κήπος

Προσέξτε τις διαστάσεις των βιδών λίγων. Η διάμετρος της οπής πρέπει να ταιριάζει ακριβώς (χωρίς παιχνίδι) στην πλάκα υποδοχής. Μη χρησιμοποιείτε μειωτήρες ή προσαρμοστικά.

Όταν χρησιμοποιείτε διαμαντόδισκο κόντρας προσέξτε να ταυτίζεται η ένδειξη της φοράς περιστροφής στο διαμαντόδισκο και η φορά περιστροφής του μηχανήματος (βλέπε ένδειξη φοράς περιστροφής στην κεφαλή του μηχανήματος).

Τη συνάρμοση με τη σειρά της εικόνας.

Βιδώστε το περικόχλιο στήριξης 11 και όχι το γαντζόκλειδο (βλέπε εικόνα «περικόχλιο ταχυστήριξης»).

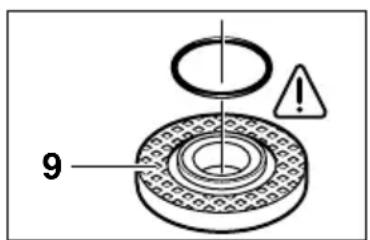

Στο δοχείο της φλάντζας υποδοχής 9 έχει περαστεί ένας δακτύλιος O (πλαστικό εξάρτημα).

Αν ο δακτύλιος O λείπει ή είναι χαλασμένος πρέπει να αντικατασταθεί αμέσως (αριθ. παραγγελίας 1600 210 039) πριν συναρμολογηθεί η φλάντζα υποδοχής 9.

Μετά τη συναρμολόγηση του εργαλείου και πριν τη θέση σε λειτουργία, ελέγξτε αν το εργαλείο είναι σωστά συναρμολογημένο και μπορεί να περιστρέφεται ελεύθερα.

Ρυθμιστικός δίσκος λείανσης (αυτορυθμιζόμενος δίσκος λείανσης)

Ανάλογα με την εκάστοτε χρήση, αφαιρέστε εντελώς τον προφυλακτήρα 6 και συναρμολογήστε τον προφυλακτήρα χεριών 18. Τοποθετήστε την ειδική φλάντζα υποδοχής (ειδικό εξάρτημα, αριθ. παραγγελίας 2 605 703 028) και τον ρυθμιστικό δίσκο λείανσης στον άξονα 5. Βιδώστε το περικόχλιο στήριξης 11 και σφίξτε το με το γαντζόκλειδο.

Ελαστικός δίσκος λείανσης 20

Ανάλογα με την εκάστοτε χρήση, αφαιρέστε εντελώς τον προφυλακτήρα 6 και συναρμολογήστε τον προφυλακτήρα χεριών 18.

Πριν συναρμολογήσετε τον ελαστικό δίσκο λείανσης 20, τοποθετήστε πρώτα στον άξονα λείανσης 19 τους 2 δίσκους απόστασης.

Την συναρμολόγηση δες στην εικόνα.

Βιδώστε το στρογγυλό περικόχλιο 22 και σφίξτε το με το γαντζόκλειδο.

Νοτρέιδιον βούρτσα 23 / Δισκοειδές βούρτσα

Ανάλογα με την εκάστοτε χρήση, αφήστε ελεύθερο τον προφυλακτήρα 6 και συναρμολογήστε τον προφυλακτήρα χειρός 18.

Το λειαντικό αντικείμενο πρέπει να τοποθετηθεί έως ότου ακουμπήσει το στέλεχος στο περιθώριο του άξονα, στο τέλος του σπειρώματος του. Σφίξτε το με ένα γερμανικό κλειδί.

Νοτρέιδιον τροχός

Όταν εργάζεστε με νοτρέιδιον τροχούς χρησιμοποιείτε τον ειδικό προφυλακτήρα 15.

Ο νοτρέιδιον τροχός 16 θα πρέπει να προεξέχει από τον προφυλακτήρα 15 μόνο όσο απαιτείται για την εκάστοτε περίπτωση εργασίας.

Ρυθμίστε τον προφυλακτήρα 15 σύμφωνα μ' αυτό το μέτρο.

Την συναρμολόγηση δες στην εικόνα.

Βιδώστε το παξιμάδι 11 και σφίξτε το με το γαντζόκλειδο 17.

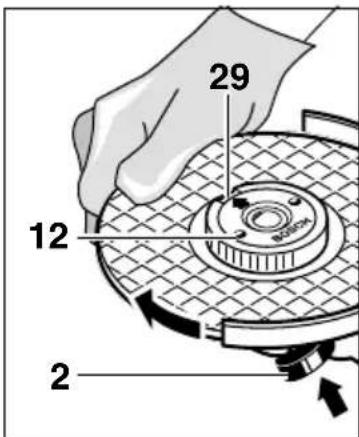

περικόχλιο ταχυσύσφιξης SDS-clip

Αντί για το περικόχλιο σύσφιξης 11 πρέπει να χρησιμοποιηθεί το περικόχλιο ταχυσύσφιξης 12 (ειδικό έλασμα). Μ' αυτόν τον τρόπο τα γαντζόκλειδα εργαλεία μπορούν να συναρμολογηθούν χωρίς εργαλεία.

Το περικόχλιο ταχυσύσφιξης 12 επιτρέπεται να χρησιμοποιείται μόνο για διακοπτόμενο ξεχονόρισμα/κούς.

Χρησιμοποιείτε πάντοτε ένα ασφαλές περικόχλιο ταχυσύσφιξης 12.

Κατά το σχήμα, η πλέξη της επιφάνειας να μη δείχνει προς το μέρος του δίσκου λαβάντας· το βέλος πρέπει να δείχνει προς το ενδεικτικό σήμα.

Ακινητοποιήστε τον άξονα με το πικρό καβίλι. 2. Σφίξτε το περικόχλιο ταχυνομοφόρας περιστρέφοντας δυνατά το δίσκο λάμβας σε σώμα ίδια με εκείνη της περιστροφής των δεικτών του ρολογιού.

Είναι κανονικά ορισμένο, άδικτο πριόκσιο ταχυομοιούσης λειτουργικότητας περιστρέφοντας τον αυλακωτό δακτύλιο στο χέρι με ημιαυτόματη εκκίνηση περιστροφής των θετικών του ρόλογιου.

Μην λύνετε το περίβλημα ταχυτήτων πριν το μηχάνημα αλλάξει ταχύτητα. Το σφίξτε το γρανάζι όπως φαίνεται στην εικόνα.

Επιπλέον λειαντικά εργαλεία

Μπορούν να χρησιμοποιηθούν όλα τα μέρη που αναφέρονται στις παρούσες οδηγίες χειρισμού.

Ο επιτρεπόμενος αριθμός στροφών [min-1] ή η περιφερειακή ταχύτητα [m/s] του υπό χρήση λειαντικού εργαλείου πρέπει να αντιστοιχεί τουλάχιστον στις τιμές που αναφέρονται στον πίνακα.

Η αυτοπρόσωπη ταυτότητα επιτρέπει αριθμό στρώσεων/την επιτρεπτή περιφερειακή ακτίνα στην εικότα των λεαντικών εργαλείων.

	μεγ. [mm]		[ mm]		[ min m/s]
	D	b	d
b d D	180	8	22,2	8 500	80
	230	8	22,2	6 500	80
D	180	-	-	8 500	80
	230	-	-	6 500	80
b l d D	100	30	M	14 8	500	45

Θέση σε λειτουργία

Δώστε προσοχή στην τάση του δικτύου:

Η τάση της πηγής ρεύματος πρέπει να αντιστοιχεί πλήρως στην τάση που αναγράφεται στην πινακίδα του κατασκευαστή πάνω στο μηχάνημα. Μηχανήματα με αναγραφόμενη τάση 230 V λειτουργούν επίσης και στα 220 V.

Θέση σε λειτουργία και εκτός λειτουργίας

Για να θέσετε το μηχάνημα σε λειτουργία, ωθήστε το διακόπτη ON/OFF 3 προς τα εμπρός και ακολούθως πατήστε.

Για να το σταματήσετε, συνεχίστε την ώθηση πατώντας έντονα τον διακόπτη ON/OFF 3 προς τα πίσω.

Για να θέσετε το μηχάνημα εκτός λειτουργίας, αφήστε τον διακόπτη ON/OFF 3 ελεύθερο ή, αντίστοιχα, πατήστε τον Κ1 ακολούθως αφήστε τον ελεύθερο.

Εκκίνηση διακοπτών χωρίς ασφάλεια (ο εφοδιασμένος χωρίς):

Για να θέσετε το μηχάνημα σε λειτουργία, πιέστε τον διακόπτη ON/OFF 3 προς τα εμπρός και ακολούθως αφήστε τον.

Για να θέσετε το μηχάνημα εκτός λειτουργίας, αφού ο διακόπτης ON/OFF 3 ελευθερωθεί.

Δοκιμή στην πράξη!

Ελέγξτε την ασφαλτική εργασία πριν τη χρησιμοποιήσετε. Το ασφαλτικό εργαλείο πρέπει να είναι σωστά συναρμολογημένο και να μπορεί να περιστραφεί ελεύθερα. Ελέγξτε τη δοκιμή στην πράξη, αφήνοντας το μηχάνημα να εργαστεί τουλάχιστον 30 δευτερόλεπτα χωρίς φορτίο. Μη χρησιμοποιείτε χαλασμένα, μπροσγυαλισμένα ή κραδασμένα ασφαλτικά εργαλεία.

Περιορισμός ρεύματος εκκίνησης (Τύπος J)

Χάρη στην ορθή εκκίνηση του μηχανήματος, για το ηλεκτρικό κύκλωμα αρκεί ασφάλεια 16 A.

Ένα μηχάνημα χωρίς περιορισμό του ρεύματος εκκίνησης απαιτεί μια ισχυρότερη ασφάλεια (χρησιμοποιείτε ασφάλειες βραδείας τήξης τουλάχιστον 16 A).

Υποδείξεις για την εκτέλεση εργασιών

■Συγκρατήστε το υπό κατεργασία τεμάχιο αν αυτό δεν σταθεροποιείται από το ίδιο του το βάρος. Μην εμποδίζετε το μηχάνημα να κινείται. Κατά την εργασία οι δίσκοι κοπής και λείανσης θερμαίνονται υπερβολικά· μην τους εγγίζετε πριν κρυώσουν.

Εξοικονόμηση

Τα καλύτερα αποτελέσματα τα κατά το εξοικονόμηση πετυχαίνονται με γωνίες προβολής 30° έως 40°. Κινείτε το μηχάνημα «μπρος-πίσω»

Μ' αυτόν τον τρόπο

εργαίνεται υπερβολικά το υπό κατεργασία τεμάχιο, δεν μεταβάλλεται ο χρωματισμός του και δεν δημιουργούνται αυλακώσεις.

Μη χρησιμοποιείτε ποτέ δίσκους κοπής για εργασίες εξοικονόμησης.

Πιλοειδής δίσκος λείανσης (Αλουμινίου δίσκος λείανσης)

Με τον πιλοειδή δίσκο λείανσης (ειδικό εξάρτημα) μπορείτε να κατεργάζεστε καινούριες επιφάνειες και διατομές (χαράξεις).

Οι πιλοειδείς δίσκοι έχουν σημαντικά μεγαλύτερη διάρκεια ζωής σε σχέση με άλλους τύπους λείανσης, χαμηλότερη θερμοκρασία και χαμηλότερες εκπομπές λείανσης.

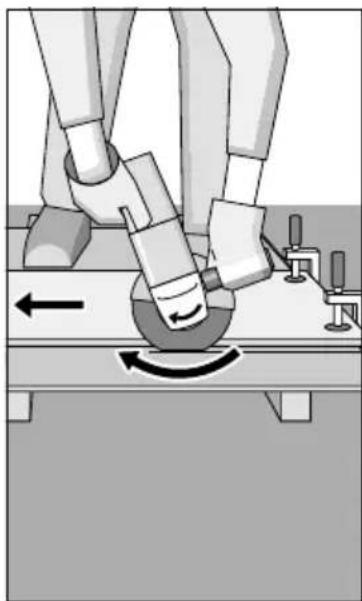

Κόψιμο

Κατά το κόψιμο, μην ασκείτε πίεση, μην τραβήξετε το δίσκο και μην τον ταλαντεύετε. Εργάζεστε με ευθεία πρόωση, κατάλληλη για το υπό κατεργασία υλικό.

Μετακίνηση της λειτουργίας του πλανήτη ή περιστρέψτε τους δίσκους κονσερβιάζοντας τους διαγώνια.

Η κατεύθυνση προς την οποία λειάγεται η κόψη είναι σημαντική.

Το μηχάνημα πρέπει να εργάζεται πάντοτε αντίστροφα-γι' αυτό μην οδηγείτε το μηχάνημα προς την αντίθετη κατεύθυνση! Διαφορετικά υπάρχει κίνδυνος να μετακινηθεί ανεξέλεγκτα εκτός τόξου.

Βάση κόψης

Με τη βάση κόψης 28 (ειδικό εξάρτημα) μπορούν να κοπούν ισόχρονα υπό κατεργασία τεμάχια υπό γωνία 0 έως 45°

Οι υποδείξεις ασφαλείας και εργασίας για τις αυτόνομες μονάδες χρήσης της κόψης πρέπει να τηρούνται αυστηρά. Χρησιμοποιείτε πάντοτε γνήσιες βάσεις κόψης από τη Bosch.

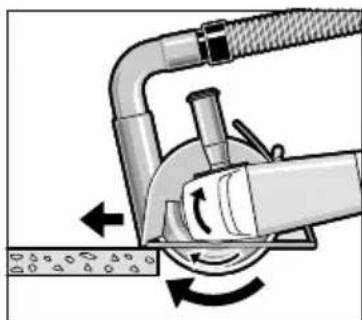

Κοπή με τροχό

Το μηχάνημα επιτρέπει να χρησιμοποιείται για ξηρή κοπή/ξηρή λείανση.

Χρησιμοποιείτε κατάλληλα διαμαντόδισκους κόψης. Για ασφάλεια

Στρέψεις χρησιμοποιείτε τον οδηγό 25 με ειδική προστατευτική καλύπτρα αναρρόφησης.

Χρησιμοποιείτε το μηχάνημα πάντοτε με μια αναπνοή οθόνης. Χρησιμοποιείτε επίσης προστασία από κόνη.

Ο απορροφητήρας πρέπει να είναι εγκεκριμένος για σκόνη πριονιού. Η Bosch προτείνει κατάλληλους απορροφητήρες.

Θέσε το μηχάνημα σε λειτουργία και τοποθέτησε το με το πρώτο μέρος του βουρτσονιού κάτω από την κατεργασία τεύχος.

Εργάζεστε με έτοιμη προώθηση, κατάλληλη για το υπό κατεργασία υλικό (εικόνα).

Κατά την κατασκευή ιδιαίτερων οικείων υπό κατασκευή υλικών, π.χ. οξυδερμάτων που περιέχουν πολύ χαλκό, ο διακόπτης μπορεί να υπερθερμανθεί και να υποστεί βλάβη. Γι' αυτό είναι ένας μαζί με τον διακόπτη κόκκος περιστρεφόμενος στεφάνιος οπλισμού.

Σύμφωνα με την περιγραφή, διακόψτε την κονία και αφήστε το διαυατοϊκό κονία να περιστραφεί λίγο, χωρίς οπτικά υπό το μέγιστο άριστο στρώμα για να κρυώσει.

Αιωθείται ελαφρώς προς τα πάνω κατά την εργαία και περιστρεφόμενος στεφάνη οπιντηρίου αποτελεί ένδειξη της αυθυδρογόνου διαπαντοϊκού κόνις. Με συντούς τούς ες σ' ένα λειαντικό υλικό (π.χ. αδάμαντα) μπορεί να τον επαναστρέψει.

Περιστροφή της κεφαλής του μηχανήματος

Πιέστε κάθε εργαλείο στο μηχάνημα βάσει της οδηγίας στην οθόνη.

Η κεφαλή του μηχανήματος μπορεί να στραφεί βαθμιαία ανά 90° σε σχέση με το περίβλημα του μηχανήματος. Μ' αυτόν τον τρόπο ο διακόπτης ON/OFF μπορεί να τοποθετηθεί σε μια περισσότερο

ευνοϊκή θέση χειρισμού, π.χ. για εργασίες κοπής με το σύρμα οδηγό σκόνης 25/στη βάση κοπής 28 (ειδικά εξαρτήματα) ή για αριστερόχειρες.

Εξιώστε τελείως τις τέσσερις βίδες.

Τυλίξτε την κεφαλή του πλανήτη προσεκτικά, ώστε να μην την αφαιρέσετε από το περίβλημα.

Ξαναβιδώστε και σφίξτε τις βίδες.

Περιστροφή της άξονας του μηχανήματος (GWS 24/26-180/230 (J)B)

Η λαβή 27 μπορεί να περιστραφεί κατά 90° προς τα αριστερά ή τα δεξιά ως προς τον άξονα του κινητήρα. Με αυτόν τον τρόπο, για τη διεξαγωγή ιδιαίτερων εργασιών, π.χ. σε εργασίες κοπής με το συρματόβουρτσο/τη βασική κοπή ή για αριστερόχειρες, ο διακόπτης ON/OFF μπορεί να τεθεί σε ευνοϊκότερη θέση χειρισμού.

Τραβήξτε δυνατά την ασφάλεια απασφάλισης 26 όπως δείχνει το βέλος (0), περιστρέφοντας ταυτόχρονα τη λαβή 27 έως ότου ασφαλίσει στην επιθυμητή θέση (2). Η εικόνα δείχνει τη λαβή 27 στραμμένη κατά 90°.

Η απασφάλιση λαβής 26 και ο διακόπτης ON/OFF 3 διαθέτουν μια ασφάλεια ασφαλείας.

Το μηχάνημα δεν μπορεί να τεθεί σε λειτουργία όταν η 27 δεν έχει ασφαλίσει ή σε μία από τις περιστροφές αυτές δυνατές θέσεις.

Η λαβή 27 δεν μπορεί να απασφαλιστεί όταν ο διακόπτης ON/OFF 3 είναι ασφαλισμένος.

Συντήρηση και καθαρισμός

12131 Περιστέρι-Αθήνα

Τηλ.: [phone] ΚΕΝΤΡΟ

Τηλ.: [phone] - 83 ΚΕΝΤΡΟ

Φαξ: [phone]

Φαξ: [phone]

www.bosch.gr

ABZ Service A.E.

Τηλ.: [phone] - 378 SERVICE

Φαξ: [phone]

Συμβατότητα

Αυτό το προϊόν συμμορφώνεται με τους κανόνες κατασκευής: EN 50 144 σύμφωνα με τις διατάξεις των Οδηγιών 89/336/ΕΟΚ, 98/37/ΕΚ.

Η φόρμα για να διαλέξετε μόνοι σας

Στόχος σύμφωνα με EN 50 144.
