| Produkttyp | Winkelschleifer |
| Marke | Bosch |
| Modell | GWS 21230 JHV Professional |
| Maximaler Scheibendurchmesser | 230 mm |
| Leerlaufdrehzahl | 6500 U/min |
| Versorgungsspannung | 220–230 V |
| Schalldruckpegel | 90 dB(A) (Intensität) / 103 dB(A) (Geräuschpegel) |
| Hand-Arm-Vibrationen | 5,5 m/s² |
| Hauptfunktionen | Trennen, Schleifen, Bürsten |
| Schutzvorrichtung | Verstellbare Schutzhaube mit Schnellspannung oder Klemmschraube |
| Zusatzhandgriff | Vibrationsdämpfend (VIBRATION CONTROL) |
| Spindelarretierung | Ja, Arretiertaste |
| Schalter | Ein/Aus mit Verriegelung |
| Kopfrotation | In 90°-Schritten (4 Positionen) |
| Handgriffausrichtung | 90° nach links oder rechts |
| Einschaltstrombegrenzung | Ja (Typ J) |
| Wartung | Kühlluftöffnungen regelmäßig reinigen |
| Kompatibles Zubehör | Schrupp-/Trennscheiben, Schleifteller, Topfbürsten, Topfschleifscheiben, Handschutz |
| Bearbeitbare Materialien | Metall, Stein (trocken) |
| Kundendienst | Bosch Frankreich, Belgien, Schweiz (siehe Anleitung) |
Häufig gestellte Fragen - GWS 21230 JHV Professional BOSCH
Benutzerfragen zu GWS 21230 JHV Professional BOSCH
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Winkelschleifer kostenlos im PDF-Format! Finden Sie Ihr Handbuch GWS 21230 JHV Professional - BOSCH und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GWS 21230 JHV Professional von der Marke BOSCH.
BEDIENUNGSANLEITUNG GWS 21230 JHV Professional BOSCH
Die Nummerierung der Geräteelemente bezieht sich auf die Darstellung des Gerätes auf der Grafikseite.
Bitte klappen Sie die Aufklappseite mit der Darstellung des Gerätes auf, und setzen Sie diese Seite aufgeklappt, während Sie die Bedienungsanleitung lesen.
1 Gewinde Zusatzgriff (3x) 2 Spindel-Arretiertaste 3 Ein-/Ausschalter 4 Zusatzgriff 5 Schleifspindel 6 Schutzhaube 7 Justierschraube 8 Spannhebel 9 Aufnahmeflansch mit O-Ring 10 Schrupp-/Trennscheibe 11 Spannmutter 12 Schnellspannmutter SDS-clic 13 Klemmschraube 14 Codiernase 15 Schutzhaube Schleiftopf 16 Schleiftopf 17 Zweilochschlüssel für Spannmutter 18 Handschutz 19 Distanzscheiben* 20 Gummischleifteller 21 Schleifblatt 22 Rundmutter 23 Topfbürste* 24 Diamant-Trennscheibe 25 Führungsschlitten mit Absaugschutzhaube 26 Griffentriegelung 27 Griff 28 Trennschleifständer* Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Zu Ihrer Sicherheit
Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigefügten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen.
Schutzbrille und Gehörschutz tragen. Tragen Sie zur Sicherheit auch weitere Schutzausrüstung wie Schutzhandschuhe, festes Schuhwerk, Helm und Schürze. ■ Beim Arbeiten entstehende Stäube können gesundheitsschädlich, brennbar oder explosiv sein. Geeignete Schutzmaßnahmen sind erforderlich.
Zum Beispiel: Manche Stäube gelten als krebserregend. Geeignete Staub-/Späneabsaugung verwenden und Staubschutzmaske tragen.
Leichtmetallstaub kann brennen oder explodieren. Arbeitsplatz stets sauber halten, weil Materialmischungen anders gefährlich sind. ■ Wird bei der Arbeit das Netzkabel beschädigt oder durchtrennt, Kabel nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigtem Kabel benutzen. Geräte, die im Freien verwendet werden, über einen Fehlerstrom-(FI-)Schutzschalter mit maximal 30 mA Auslösestrom anschließen. Das Gerät nicht bei Regen oder Nässe verwenden. ■ Beim Arbeiten das Gerät immer fest mit beiden Händen halten und für einen sicheren Stand sorgen. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. ■ Kabel immer nach hinten vom Gerät wegführen. Das Gerät vor dem Ablegen immer ausschalten und warten, bis das Gerät zum Stillstand gekommen ist. ■ Bei Stromausfall oder wenn der Netzstecker gezogen wird, den Ein-/Ausschalter sofort entriegeln und in Aus-Position bringen. Dies verhindert einen unkontrollierten Wiederanlauf.
Das Gerät darf nur für Trockenschnitt/Trockenschliff verwendet werden. Bei allen Arbeiten mit dem Gerät muss der Zusatzgriff montiert sein. Das Elektrowerkzeug nur an isolierten Handgriffen anfassen, wenn das Einsatzwerkzeug eine verborgene Leitung oder das eigene Netzkabel treffen kann.
Kontakt mit einer spannungsführenden Leitung kann Metallteile des Gerätes unter Spannung setzen und zu einem elektrischen Schlag führen.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu.
Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.
Für Arbeiten mit Schrupp- oder Trennscheiben muss die Schutzhaube 6 montiert sein. Für Arbeiten mit dem Gummischleifteller 20 oder mit der Topfbürste 23/Scheibenbürste/Fächerschleifscheibe ist der Handschutz 18 (Zubehör) zu montieren. Beim Bearbeiten von Stein eine Staubabsaugung verwenden. Der Staubsauger muss zum Absaugen von Gesteinsstaub zugelassen sein. Zum Trennen von Stein ist ein Führungsschlitten zu verwenden. Asbesthaltiges Material darf nicht bearbeitet werden. Nur Schleifwerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes. Schleifwerkzeuge vor dem Gebrauch überprüfen. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchführen. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden. Schleifwerkzeug vor Schlag, Stoß und Fett schützen. Das Gerät nur eingeschaltet gegen das Werkstück führen. Hände weg von rotierenden Schleifwerkzeugen. Die Drehrichtung beachten. Gerät immer so halten, dass Funken oder Schleifstaub vom Körper weg fliegen.
Beim Schleifen von Metallen entsteht Funkenflug. Darauf achten, dass keine Personen gefährdet werden. Wegen der Brandgefahr dürfen sich keine brennbaren Materialien in der Höhe (Funkenflugbereich) befinden. Vorsicht beim Schlitzen z. B. in tragenden Wänden: Siehe Hinweise zur Statik. Blockieren der Trennscheibe führt zur ruckartigen Reaktionskraft des Gerätes. In diesem Fall Gerät sofort ausschalten. Die Abmessungen der Schleifscheiben beachten. Der Lochdurchmesser muss ohne Spiel zum Aufnahmeflansch 9 passen. Keine Reduzierstücke oder Adapter verwenden. Niemals Trennscheiben zum Schruppschleifen verwenden. Trennscheiben keinem seitlichen Druck aussetzen. Anweisung des Herstellers zur Montage und Verwendung des Schleifwerkzeuges beachten. Vorsicht! Schleifkörper läuft nach dem Ausschalten des Gerätes noch nach. Gerät nicht im Schraubstock festspannen. Niemals Kindern die Benutzung des Gerätes gestatten. Bosch kann nur dann eine einwandfreie Funktion des Gerätes zusichern, wenn das für dieses Gerät vorgesehene Original-Zubehör verwendet wird.
Bestimmungsgemäßer Gebrauch
Das Gerät ist bestimmt zum Trennen, Schruppen und Bürsten von Metall- und Steinwerkstoffen ohne Verwendung von Wasser. Zum Trennen von Stein ist ein Führungsschlitten vorgeschrieben.
Hinweise zur Statik
Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen.
Diese Vorschriften sind unbedingt einzuhalten. Vor Arbeitsbeginn den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rate ziehen.

Schutzvorrichtungen montieren
Vor allen Arbeiten am Gerät Netzstecker ziehen. Für Arbeiten mit Schrupp- oder Trennscheiben muss die Schutzhaube 6 montiert sein.
Schutzhaube mit Klemmschraube
Die Codiernase 14 an der Schutzhaube 6 stellt sicher, dass nur eine zum Gerätetyp passende Schutzhaube montiert werden kann.
Die Klemmschraube 13 eventuell lösen.
Die Schutzhaube 6 mit der Codiernase 14 in die Codiernut am Spindelhals des Gerätekopfes setzen und in die erforderliche Stellung (Arbeitsposition) drehen.
Die geschlossene Seite der Schutzhaube 6 muss stets zum Bediener zeigen.
Die Klemmschraube 13 festziehen.
Schutzhaube mit Schnellverschluss

Die Schutzhaube ist auf den Durchmesser des Spindelhalses vorjustiert. Falls erforderlich, kann die Spannkraft des Verschlusses durch Lösen oder Anziehen der Justierschraube 7 verändert werden. Dabei stets auf festen Sitz der Schutzhaube 6 auf dem Spindelhals achten.
Den Spannhebel 8 öffnen.
Schutzhaube 6 auf den Spindelhals des Gerätekopfes setzen und in die erforderliche Stellung (Arbeitsposition) drehen.
Zum Festklemmen der Schutzhaube 6 den Spannhebel 8 schließen.
Die geschlossene Seite der Schutzhaube 6 muss stets zum Bediener zeigen.
Zusatzgriff
■ Bei allen Arbeiten mit dem Gerät muss der Zusatzgriff montiert sein.
Den Zusatzgriff 4 abhängig von der Arbeitsweise am Gerätekopf einschrauben.
Vibrationsdämpfender Zusatzgriff
VIBRATION CONTROL
Der vibrationsdämpfende Zusatzgriff ermöglicht ein vibrationsarmes und damit ein angenehmeres und sicheres Arbeiten.

Keinerlei Veränderungen am Zusatzgriff vornehmen.
Einen beschädigten Zusatzgriff nicht weiter verwenden.
Handschutz
Für Arbeiten mit dem Gummischleifteller 20 oder mit der Topfbürste 23/Scheibenbürste/Fächerschleifscheibe ist der Handschutz 18 (Zubehör) zu montieren. Der Handschutz 18 wird mit dem Zusatzgriff 4 befestigt.
Schleifwerkzeuge montieren
Vor allen Arbeiten am Gerät Netzstecker ziehen.

Nur Schleifwerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes.
Schrupp- und Trennscheiben werden beim Arbeiten sehr heiß; nicht anfassen, bevor sie abgekühlt sind.
Die Schleifspindel und alle zu montierenden Teile reinigen. Zum Festspannen und Lösen von Schleifwerkzeugen die Schleifspindel 5 mit der Spindel-Arretiertaste 2 feststellen.
Die Spindel-Arretiertaste 2 nur bei stillstehender Schleifspindel betätigen!
Schrupp-/Trennscheibe
Die Abmessungen der Schleifscheiben beachten. Der Lochdurchmesser muss ohne Spiel zum Aufnahmeflansch 9 passen. Keine Reduzierstücke oder Adapter verwenden.
Bei Verwendung einer Diamant-Trennscheibe darauf achten, dass der Drehrichtungspfeil auf der Diamant-Trennscheibe und die Drehrichtung des Gerätes (Drehrichtungspfeil auf dem Gerätekopf) übereinstimmen.
Montage siehe Bildseite.
Die Spannmutter 11 aufschrauben und mit dem Zweilochschlüssel festziehen (siehe Abschnitt „Schnellspannmutter").

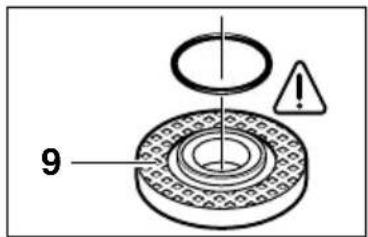

Im Aufnahmeflansch 9 ist um den Zentrierbund ein O-Ring (Kunststoffteil) eingesetzt.
Fehlt der O-Ring oder ist er beschädigt, muss er unbedingt ersetzt werden (Bestell-Nr. 1600 210 039), bevor der Aufnahmeflansch 9 montiert wird.

Nach der Montage des Schleifwerkzeuges vor dem Einsatz prüfen, ob das Schleifwerkzeug richtig montiert ist und sich frei drehen kann.
Fächerschleifscheibe (Schleifmopteller)
Je nach Anwendung ggf. die Schutzhaube 6 abnehmen und den Handschutz 18 montieren. Speziellen Aufnahmeflansch 9 (Zubehör, Bestell-Nr. 2 605 703 028) und die Fächerschleifscheibe auf die Schleifspindel 5 setzen. Die Spannmutter 11 aufschrauben und mit dem Zweilochschlüssel festziehen.
Gummi-Schleifteller 20
Je nach Anwendung ggf. die Schutzhaube 6 abnehmen und den Handschutz 18 montieren.
Bevor der Gummischleifteller 20 montiert wird, zuerst die 2 Distanzscheiben 19 auf die Schleifspindel setzen.
Montage siehe Bildseite.
Die Rundmutter 22 aufschrauben und mit dem Zweilochschlüssel festziehen.
Topfbürste 23/Scheibenbürste
Je nach Anwendung ggf. die Schutzhaube 6 abnehmen und den Handschutz 18 montieren.
Das Schleifwerkzeug muss sich so weit auf die Schleifspindel 5 aufschrauben lassen, dass es am Schleifspindelflansch am Ende des Schleifspindelgewindes fest anliegt. Mit Gabelschlüssel festziehen.
Schleiftopf

Beim Arbeiten mit Schleiftopfen spezielle Schutzhaube 15 verwenden.
Der Schleiftopf 16 sollte immer nur soweit aus der Schutzhaube 15 ragen, wie dies für den jeweiligen Bearbeitungsfall unbedingt erforderlich ist.
Die Schutzhaube 15 auf dieses Maß nachstellen.
Montage siehe Bildseite.
Die Spannmutter 11 aufschrauben und mit passendem gekröpftem Zweilochschlüssel 17 festziehen.

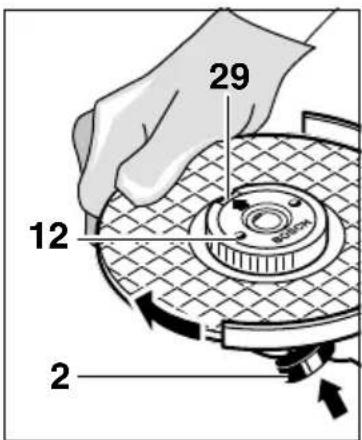

Schnellspannmutter SDS-lic
Anstelle der Spannmutter 11 kann die Schnellspannmutter 12 (Zubehör) verwendet werden. Schleifwerkzeuge lassen sich dann ohne Werkzeug montieren.
Die Schnellspannmutter 12 darf nur für Schrupp- und Trennscheiben verwendet werden.
Nur einwandfreie, unbeschädigte Schnellspannmutter 12 verwenden.
Beim Aufschrauben darauf achten, dass die beschriftete Seite nicht zur Schleifscheibe zeigt; der Pfeil muss auf die Indexmarke 29 zeigen.

Die Schleifspindel mit der Spindel-Arretiertaste 2 feststellen. Die Schnellspannmutter durch kräftiges Drehen der Schleifscheibe im Uhrzeigersinn festziehen.

Eine ordnungsgemäß befestigte unbeschädigte Schnellspannmutter lässt sich durch Drehen des Rändelringes entgegen dem Uhrzeigersinn von Hand lösen.

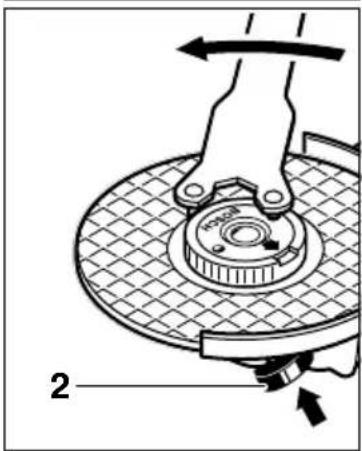

Eine festsitzende Schnellspannmutter nie mit einer Zange lösen, sondern einen Zweilochschlüssel verwenden. Den Zweilochschlüssel wie im Bild gezeigt ansetzen.
Zulässige Schleifwerkzeuge
Verwendet werden können alle in dieser Bedienungsanleitung genannten Schleifwerkzeuge.
Die zulässige Drehzahl [min^-1] bzw. Umfangsgeschwindigkeit [m/s] der verwendeten Schleifwerkzeuge muss den Angaben in der Tabelle mindestens entsprechen.
Deshalb stets die zulässige Drehzahl/Umfangsgeschwindigkeit auf dem Etikett der Schleifwerkzeuge beachten.
| max. [mm] [mm] | d -1 [min/s] | ||||
| D | b | ||||
| b d D | 180 | 8 | 22,2 | 8 500 | 80 |
| 230 | 8 | 22,2 | 6 500 | 80 | |
| D | 180 | - | - | 8 500 | 80 |
| 230 | - | - | 6 500 | 80 | |
| b d D | 100 | 30 M | 14 8 500 | 0 45 | |
Inbetriebnahme
Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V betrieben werden.
Ein-/Ausschalten
Zur Inbetriebnahme des Gerätes den Ein-/Ausschalter 3 nach vorn schieben und anschließend drücken.
Zum Feststellen den Ein-/Ausschalter 3 in gedrücktem Zustand weiter vorschieben.
Zum Ausschalten des Gerätes den Ein-/Ausschalter 3 loslassen bzw. drücken und loslassen.
Schalterausführung ohne Arretierung (länderspezifisch):
Zur Inbetriebnahme des Gerätes den Ein-/Ausschalter 3 nach vorn schieben und anschließend drücken.
Zum Ausschalten des Gerätes den Ein-/Ausschalter 3 loslassen.

Probelauf!
Schleifwerkzeuge vor Gebrauch überprüfen. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchfahren. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden.

Anlaufstrombegrenzung (Typ J)
Durch sanften Anlauf des Gerätes reicht eine 16-A-Sicherung aus.

Ein Gerät ohne Anlaufstrombegrenzung benötigt eine höhere Absicherung (mind. eine träge 16-A-Sicherung einsetzen).
Arbeitshinweise
Das Werkstück einspannen, sofern es nicht durch sein Eigengewicht sicher liegt. Das Gerät nicht so stark belasten, dass es zum Stillstand kommt. ■Schrupp- und Trennscheiben werden beim Arbeiten sehr heiß; nicht anfassen, bevor sie abgekühlt sind.
Schruppschleifen

Mit Anstellwinkeln von 30° bis 40° erreicht man beim Schruppen das beste Ergebnis. Gerät mit mäßigem Druck hin und her bewegen. Dadurch wird das Werkstück nicht zu stark belastet, verfärbt sich nicht, und es gibt keine Rillen.

Niemals Trennscheiben zum Schruppen verwenden.
Fächerschleifscheibe (Schleifmopteller)
Mit der Fächerschleifscheibe (Zubehör) lassen sich auch gewölbte Oberflächen und Profile (Konturenschliff) bearbeiten.
Fächerschleifscheiben haben wesentlich höhere Standzeiten als Schleifblätter, geringere Geräuschpegel und niedrigere Schleiftemperaturen.

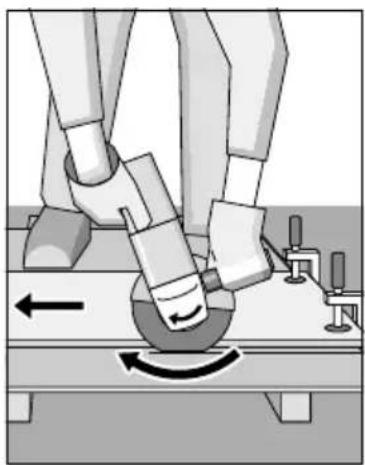

Trennschleifen

Beim Trennschleifen nicht drücken, nicht verkanten, nicht oszillieren. Mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub arbeiten.
Auslaufende Trennschleifscheiben nicht durch seitliches Gegendrücken abbremsen.

Wichtig ist die Richtung, in die man trennt.
Das Gerät muss stets im Gegenlauf arbeiten; deshalb mit dem Gerät nicht in die andere Richtung fahren! Es besteht sonst die Gefahr, dass es unkontrolliert aus dem Schnitt gedrückt wird.

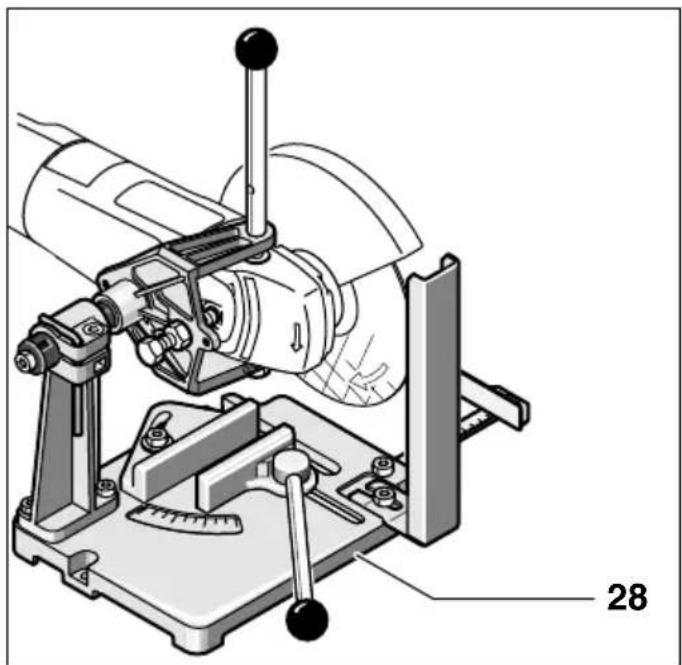

Trennschleifständer
Mit dem Trennschleifständer 28 (Zubehör) können Werkstücke längengleich im Winkel von 0 bis 45° zugeschnitten werden.
Die Sicherheits- und Arbeitshinweise in der entsprechenden Bedienungsanleitung des Trennschleifständers sind strikt zu beachten. Nur Original Bosch Trennschleifständer verwenden.

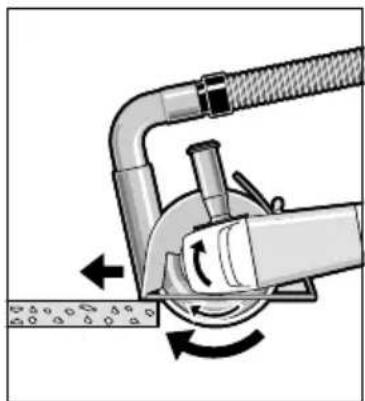

Trennen von Gestein
Das Gerät darf nur für Trockenschnitt/Trockenschliff verwendet werden.


Am besten eine Diamant-Trennscheibe verwenden. Zur Sicherheit gegen Verkanten den Führungsschlitten 25
mit spezieller Absaugschutzhaube benutzen.
Das Gerät nur mit Staubabsaugung betreiben. Zusätzlich Staubschutzmaske tragen.

Der Staubsauger muss zum Absaugen von Gesteinsstaub zugelassen sein.
Bosch bietet geeignete Staubsauger an. Das Gerät einschalten und mit dem vorderen Teil des Führungsschlittens auf das Werkstück setzen.
Das Gerät mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub schieben (Bild).
Beim Trennen besonders harter Werkstoffe, z. B. Beton mit hohem Kieselgehalt, kann die Diamant-Trennscheibe überhitzen und dadurch beschädigt werden. Ein mit der Diamant-Trennscheibe umlaufender Funkenkranz weist deutlich darauf hin.
In diesem Fall den Trennvorgang unterbrechen und die Diamant-Trennscheibe kurze Zeit unbelastet bei Leerlaufdrehzahl abkühlen lassen.
Merklich nachlassender Arbeitsfortschritt und umlaufender Funkenkranz sind Anzeichen für eine stumpf gewordene Diamant-Trennscheibe. Durch kurze Schnitte in abrasivem Material (z. B. Kalksandstein) kann diese wieder geschärft werden.

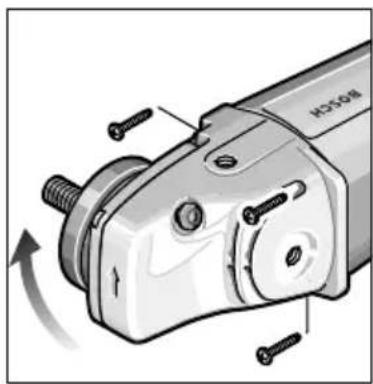

Gerätekopf drehen
Vor allen Arbeiten am Gerät Netzstecker ziehen.

Der Gerätekopf lässt sich zum Gerätegehäuse in 90°-Schritten drehen. Dadurch kann der Ein-/Ausschalter für besondere Arbeitsfälle in eine günstigere Handhabungsposition gebracht werden; z. B. für Trennarbeiten
mit Führungsschlitten 25/Trennschleifständer 28 (Zubehör) oder für Linkshänder.
Die vier Schrauben ganz herausdrehen.
Den Gerätekopf vorsichtig und ohne vom Gehäuse abzunehmen in die neue Position drehen.
Die Schrauben wieder eindrehen und festziehen.

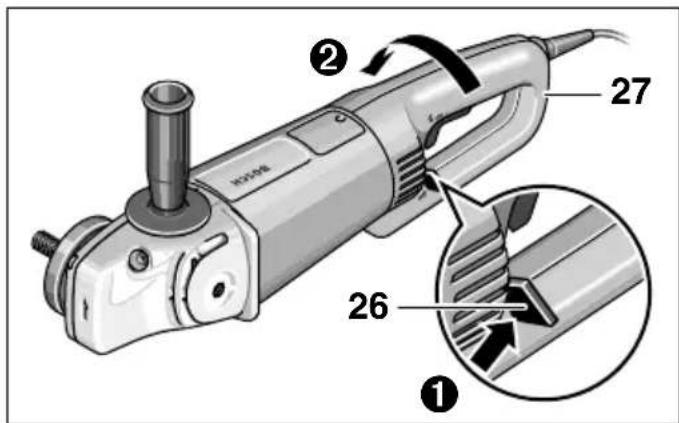

Gerätegriff drehen (GWS 24/26-180/230 (J)B)

Der Griff 27 lässt sich zum Motorgehäuse jeweils um 90° nach links und nach rechts drehen. Dadurch kann der Ein-/Ausschalter für besondere Arbeitsfälle in eine günstigere Handhabungsposition gebracht werden; z. B. für Trennarbeiten mit Führungsschlitten/Trennschleifständer (Zubehör) und für Linkshänder.
Die Griffentriegelung 26 kräftig in Pfeilrichtung ziehen (1) und gleichzeitig den Griff 27 in die gewünschte Position drehen (2) bis er einrastet. Die Abbildung zeigt den Griff 27 um 90° gedreht.

Die Griffentriegelung 26 und der Ein-/Ausschalter 3 haben eine Sicherheitsverriegelung.
Das Gerät kann nicht eingeschaltet werden, solange der Griff 27 nicht in einer der drei möglichen Positionen eingerastet ist.
Der Griff 27 lässt sich nicht entriegeln, wenn der Ein-/Ausschalter 3 arretiert ist.
Wartung und Reinigung
Vor allen Arbeiten am Gerät Netzstecker ziehen.

Gerät und Lüftungsschlitze stets sauber halten, um gut und sicher zu arbeiten.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Gerätes absetzen. Die Schutzisolierung des Gerätes kann beeinträchtigt werden. Es empfiehlt sich in solchen Fällen die Verwendung einer stationären Absauganlage, häufiges Ausblasen der Lüftungsschlitze und das Vorschalten eines Fehlerstrom-Schutzschalters (FI).
Sollte das Gerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.
Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben.
Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung
Gerät, Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Diese Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt.
Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.
In Deutschland sind nicht mehr gebrauchsfähige Geräte zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Geräusch-/Vibrationsinformation
Messwerte ermittelt entsprechend EN 50 144.
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 90 dB (A); Schalleistungspegel 103 dB (A).
Gehörschutz tragen!
Die bewertete Beschleunigung beträgt typischerweise 5,5m / s2
Bei der Verwendung des vibrationsdämpfenden Zusatzgriffes ist die Hand-Arm-Vibration am Zusatzgriff typischerweise niedriger als 2,5m / s2
Kundendienst und Kundenberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehör.
www.bosch-do-it.de, das Internetportal für Heimwerker und Handwerker
www.ewbc.de, der Informationspool für Handwerk und Ausbildung
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Tel. Kundendienst: +49 (1805) 70 74 10
Fax: +49 (1805) 70 74 11
E-Mail: Servicezentrum.Elektrowerkzeuge@de.
bosch.com
Tel. Kundenberatung: +49 (1803) 33 57 99
Fax: +49 (711) 758 1930
E-Mail: kundenberatung.ew@de.bosch.com
Österreich
ABE Service GmbH
Jochen-Rindt-Straße 1
1232 Wien
Tel. Service: +43 (01) 61 03 80
Fax: +43 (01) 61 03 84 91
Tel. Kundenberater: +43 (01) 7 97 22 30 66
E-Mail: abe@abe-service.co.at
Schweiz
Tel.: +41 (044) 847 15 11
Fax: +41 (044) 847 15 51
Luxemburg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass diese Produkte mit den folgenden Normen oder normativen Dokumenten übereinstimmen: EN 50 144 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG.
Änderungen vorbehalten
Werkzeugspezifikationen
| Angle Grinding GWS 21-180 H | GWS 21-230 H | GWS 24-180 B Professional | ||
| Professional | Professional | |||
| Order number 0 601 851 0.. 0 601 852 0.. 0 601 | 853 0.. | |||
| With residual cur- rent-limit control | GWS 21-180 JH Professional | GWS 21-230 JH Professional | GWS 24-180 JB Professional | |
| Order number 0 601 851 9.. 0 601 852 9.. 0 601 | 853 9.. | |||
| Rated input power* [W] 2 100 2 100 2 400 | ||||
| Output power [W] 1 350 1 350 1 700 | ||||
| No-load speed [rpm] 8 500 6 500 8 500 | ||||
| Grinding disc dia., max. [mm] 180 230 180 | ||||
| Grinder spindle thread M 14 M 14 M 14 | ||||
| Weight without cable, approx. [kg] 4.3 | 4.3 | 5.1 | ||
| Protection class / II | / II | / II | / II | / |
| Angle Grinding GWS 24-180 H Professional | GWS 24-230 B Professional | GWS 24-230 H Professional |
| Order number 0 601 853 4.. 0 601 854 0.. 0 601 | 854 4.. | |
| With residual cur- rent-limit control | GWS 24-230 JB Professional | GWS 24-230 JH Professional |
| Order number | 0 601 854 9.. 0 601 | 854 5.. |
| Rated input power* [W] 2 400 2 400 2 400 | ||
| Output power [W] 1 700 1 700 1 700 | ||
| No-load speed [rpm] 8 500 6 500 6 500 | ||
| Grinding disc dia., max. [mm] 180 230 230 | ||
| Grinder spindle thread M 14 M 14 M 14 | ||
| Weight without cable, approx. [kg] 5.1 | 5.1 | 5.1 |
| Protection class / II | / II | / II |
| Angle Grinding GWS 26-180 B | GWS 26-180 H | GWS 26-230 B | GWS 26-230 H | ||
| Professional | Professional | Professional | Professional | Professional | |
| Order number 0 601 855 0.. 0 601 855 4.. 0 601 856 0.. 0 601 856 4.. | |||||
| With residual cur-rent-limit control | GWS 26-180 JB Professional | GWS 26-230 JB Professional | GWS 26-230 JH Professional | ||
| Order number 0 601 855 9.. | 0 601 856 9.. 0 601 856 5.. | ||||
| Rated input power* [W] 2 600 2 600 2 600 2 600 | |||||
| Output power [W] 1 800 1 800 1 800 1 800 | |||||
| No-load speed [rpm] 8 500 8 500 6 500 6 500 | |||||
| Grinding disc dia., max. [mm] 180 180 230 230 | |||||
| Grinder spindle | |||||
| thread M 14 M 14 M 14 M 14 | |||||
E-Mail: SPT-Technical.de@de.bosch.com
Irland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: +353 (01) 466 67 00
Fax: +353 (01) 4666888
Messwerte berechnet gemäß EN 50 144.
1 Gangstufen-Handgriff (3x)
2 Spindel-Lasche
17 Doppelmaulschlüssel für Spannmutter*
18 Handschutz*
19 Distanzscheiben*
20 Gummi-Schleifteller*
21 Schleifblatt*
22 Rundmutter*
23 Topfbürste*
24 Diamanttrennscheibe*
Schnellspannmutter SDS-lic
E-Mail: asboschz@EUnet.yu
C∈Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 144 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG.
