Technische gegevens
Haakse slijpmachine GWS 21-180 H Professional	GWS 21-230 H Professional	GWS 24-180 B Professional
Bestelnummer 0 601 851 0.. 0 601 852 0.. 0 601	853 0..
Met aanloop- stroombegrenzung GWS 21-180 JH Professional	GWS 21-230 JH Professional	GWS 24-180 JB Professional
Bestelnummer 0 601 851 9.. 0 601 852 9.. 0 601	853 9..
Opgenomen vermögen* [W] 2 100 2 100 2 400
Afgegeben vermögen [W] 1 350 1 350 1 700
Onbelast toerental [min -1] 8 500 6 500 8 500
Slijpschijf-Ø, max. [mm] 180 230 180
Schroefdraad uitgaande as M 14 M 14 M 14
Gewicht zonder netsnoer, ca. [kg] 4,3 4,3 5,1
Veiligheidsklasse / II	/ II	/ II	/ II	/ II
Haakse slijpmachine GWS 24-180 H Professional	GWS 24-230 B Professional	GWS 24-230 H Professional
Bestelnummer 0 601 853 4.. 0 601 854 0.. 0 601	854 4..
Met aanloop- stroombegrenzung	GWS 24-230 JB Professional	GWS 24-230 JH Professional
Bestelnummer	0 601 854 9.. 0 601	854 5..
Opgenomen vermögen* [W] 2 400 2 400 2 400
Afgegeben vermögen [W] 1 700 1 700 1 700
Onbelast toerental [min -1] 8 500 6 500 6 500
Slijpschijf-Ø, max. [mm] 180 230 230
Schroefdraad uitgaande as M 14 M 14 M 14
Gewicht zonder netsnoer, ca. [kg] 5,1 5,1	5,1
Veiligheidsklasse / II	/ II	/ II	/ II	/ II
Haakse slijpmachine GWS 26-180 B Professional	GWS 26-180 H Professional	GWS 26-230 B Professional	GWS 26-230 H Professional
Bestelnummer 0 601 855 0.. 0 601 855 4.. 0 601	856 0.. 0 601 856 4..
Met aanloop- stroombegrenzung GWS 26-180 JB Professional	GWS 26-230 JB Professional	GWS 26-230 JB Professional	GWS 26-230 JH Professional
Bestelnummer 0 601 855 9..	0 601 856 9.. 0 601	856 5..
Opgenomen vermögen* [W] 2 600 2 600 2 600 2 600
Afgegeben vermögen [W] 1 800 1 800 1 800 1 800
Onbelast toerental [min -1] 8 500 8 500 6 500 6 500
Slijpschijf-Ø, max. [mm] 180 180 230 230
Schroefdraad uitgaande as M 14 M 14 M 14 M 14
Gewicht zonder netsnoer, ca. [kg] 5,1 5,1	5,1 5,1
Veiligheidsklasse / II	/ II	/ II	/ II	/ II
* Gegevens gelden voor nominale spanningsen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kan den deze gevevens afwijken. Let op het bestelnummer van de machine. De handelsbenamingen van sommige machines kan den afwijken. Inschakeling veroorzaktelijk een kortdurende spanningsdaling. Bij ongunstige voorwaarden van het stroomnet kan den nadelige gevolgen voor andere machines of apparaten optreden. Bij netimpedanties van minder dan 0,25 omh treden waarschijnlijk geen storingen op.

Onderdelen van de machine Voor uw veiligheid

De onderdelen van de machine zijn genummerd zoals op de afbeelding van de machine op de pagina met afbeeldingen.

Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.

1 Schroefdraad extra handgreep (3x) 2 Blokkeerknop uitgaande as 3 Aan/uit-schakelaar 4 Extra handgreep 5 Uitgaande as 6 Beschermkap 7 Instelschroef 8 Spanhendel 9 Opnameflens met O-ring 10 Afbraam- of doorslijpschijf 11 Spanmoer 12 Snelspanmoer *SDS-clic 13 Klemschroef 14 Codeernok 15 Beschermkap komsteen 16 Komsteen 17 Pensleutel voor spanmoer 18 Handbescherming 19 Afstandsringen 20 Rubber steunschijf 21 Schuurblad 22 Ronde moer 23 Komstaalborstel 24 Diamantdoorslijpschijf 25 Geleideslede met afzuig- en beschermkap 26 Greepontgrendeling 27 Greep 28 Doorslijpstandaard* In de gebruiksaanwijzing afgebeeld en beschreven toebehoren worden niet altijd standaard meegeleverd.

Met de machine kan uitsluitend veilig worden gewerkt, wanneer u de gebruiksaanwijzing en de veiligheidsvoorschriften volledig leest en u zich strikt aan de gegeven aanwijzingen houdt.

Houd u bovendien aan de algemene veiligheidsvoorschriften in de bijgevoegde brochure. Laat u voor het eerste gebruik praktisch instrueren.

Draag een veiligheidsbril en gehoorbescherming. Draag voor uw veiligheid ook veiligheidsuitrusting zoals werkhandschoenen, stevige schoenen, een helm en een schort. Stof dat tijdens de werkzaamheden ontstaat, kan schadelijk voor de gezondheid, brandbaar of explosief zijn. Geschikte beschermingsmaatregelen zijn noodzakelijk.

Bijvoorbeeld: Sommige soorten stof worden beschouwd als kankerverwekkend. Gebruik een geschikte afzuiging voor stof en spanen en draag een stofmasker.

Stof van lichte metalen kan ontvlammen of exploderen. Houd de werkomgeving altijd schoon omdat materiaalmengsels bijzonder gevaarlijk zijn. Raak de stroomkabel niet aan indien deze tijdens de werkzaamheden wordt beschadigd of doorgesneden, maar trek onmiddellijk de stekker uit het stopcontact. Gebruik de machine nooit met een beschadigde kabel. Sluit gereedschap dat buitenshuis wordt gebruikt aan via een aardlekschakelaar met een inschakelstroom van maximaal 30 mA. Gebruik het gereedschap niet in de regen of in een vochtige omgeving. Houd de machine tijdens de werkzaamheden altijd stevig met beide handen vast en zorg ervoor dat u stevig staat. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan met uw hand. Voer de kabel altijd weg van de machine. Schakel de machine voor het neerleggen altijd uit en wacht tot deze tot stilstand is gekomen. Wanneer de stroom uitvalt of de stekker uit het stopcontact wordt getrokken, moet u de aan/uit-schakelaar onmiddellijk ontgrendelen en in de uit-stand zetten. Dit voorkomt ongecontroleerd opnieuw starten.

■De machine mag alleen worden gebruikt voor droog doorslijpen en droog schuren. ■Tijdens alle werkzaamheden met de machine moet de extra handgreep gemonteerd zijn. ■Pak het elektrische gereedschap alleen vast aan een geïsoleerd handvat wanneer het inzetgereedschap een verborgen leiding of het eigen netsnoer kan raken.

Contact met een onder spanning staande leiding kan metalen delen van de machine onder spanning zetten en tot een elektrische schok leiden.

■Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken.

Voor werkzaamheden met afbraam- of doorslijpschijven moet de beschermkap 6 gemonteerd zijn. Voor werkzaamheden met de rubber steunschijf 20, komstaalborstel 23, vlakstaalborstel of lamellenslijpschijf moet de handbescherming 18 (toebehoren) worden gemonteerd. ■Gebruik een stofafzuiging bij het bewerken van steen. De stofzuiger moet goedgekeurd zijn voor het zuigen van steenstof. Gebruik de geleideslede voor het doorslijpen van steen. ■Asbesthoudend materiaal mag niet worden bewerkt. ■Gebruik alleen slijpgereedschappen met een maximaal toerental dat minstens even hoog is als het onbelaste toerental van de machine. ■Controleer slijpgereedschappen voor het gebruik. Het slijpgereedschap moet op de juiste wijze gemonteerd zijn en vrij kunnen draaien. Laat het slijpgereedschap minstens 30 seconden onbelast proefdraaien. Gebruik geen beschadigde, niet-ronde of trillende slijpgereedschappen. ■Bescherm het slijpgereedschap tegen slagen, stoten en vet. Beweeg de machine alleen ingeschakeld naar het werkstuk. ■Houd uw handen uit de buurt van ronddraaiende slijpgereedschappen.

■ Let op de draairichting. Houd de machine altijd zo vast dat vonken of slijpstof van het lichaam wegvliegen. Bij het schuren van metalen ontstaan wegvliegende vonken. Let erop dat geen personen in gevaar worden gebracht. Wegens het brandgevaar mogen zich geen brandbare materialen in de buurt (plaats waar de vonken wegvliegen) bevinden. ■ Voorzichtig bij het maken van sleuven, bijv. in dragende muren: zie het gedeelte „Bouwkundige aspecten". ■ Blokkeren van de doorslijpschijf leidt tot een plotselinge reactiekracht van de machine. Schakel in dit geval de machine onmiddellijk uit. ■ Neem de afmetingen van de slijpschijven in acht. De gatdiameter moet zonder speling op de opnameflens 9 passen. Gebruik geen reduceerstukken of adapters. ■ Gebruik doorslijpschijven nooit om af te bramen. Stel doorslijpschijven niet bloot aan zijwaartse druk. ■ Neem de voorschriften van de fabrikant over de montage en het gebruik van het slijpgereedschap in acht. Voorzichtig! Het slijpgereedschap loopt na het uitschakelen van de machine nog uit. Span de machine niet in een bankschroef. ■ Laat kinderen de machine nooit gebruiken. ■ Bosch kan een juiste werking van de machine uitsluitend waarborgen wanneer voor deze machine bedoeld origineel toebehoren worden gebruikt.

Gebruik volgens bestemming

De machine is bestemd voor het doorslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water. Voor het doorslijpen van steen is een geleideslede voorgeschreven.

Bouwkundige aspecten

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalingen.

Deze voorschriften moeten beslist in acht worden genomen. Raadpleeg voor het begin van de werkzaamheden de verantwoordelijke bouwkundige, architect of de met de leiding belaste bouwopzichter.

Beschermingsvoorzieningen monteren

■ Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact. ■ Voor werkzaamheden met afbraam- of doorslijpschijven moet de beschermkap 6 gemonteerd zijn.

Beschermkap met klemschroef

De codeernok 14 op de beschermkap 6 zorgt ervoor dat alleen een bij dit type machine passende beschermkap gemonteerd kan worden.

Draai de klemschroef 13 eventueel los.

Plaats de beschermkap 6 met de codeernok 14 in de codeergroef op de ashalzen aan de voorzijde van de machine en draai de beschermkap in de gewenste stand (werkstand).

De gesloten zijde van de beschermkap 6 moet altijd maar de bediener wijzen.

Draai de klemschroef 13 vast.

Beschermkap met snelsluiting

De beschermkap is vooraf ingesteld op de diameter van de ashalzen. Indien nodig kunt u de spankracht van de sluiting veranderen door de instelschroef 7 los of vast te draaien. Let er altijd op dat de beschermkap 6 stevig op de ashalzen vastzit.

Plaats de beschermkap 6 op de ashalzen aan de voorzijde van de machine en draai deze in de gewenste stand (werkstand).

Sluit de spanhendel 8 voor het vastklemmen van de beschermkap 6.

De gesloten zijde van de beschermkap 6 moet altijd naar de bediener wijzen.

Extra handgreep

Tijdens alle werkzaamheden met de machine moet de extra handgreep gemonteerd zijn.

Draai de extra handgreep 4 afhankelijk van de werkwijze aan de voorzijde van de machine in.

Trillingsdempende extra handgreep

VIBRATION CONTROL

Dankzij de trillingsdempende extra handgreep kunt u met weinig trillingen en daardoor aangenamer en veiliger werken.

Verander de extra handgreep niet.

Voor werkzaamheden met de rubber steunschijf 20, komstaalborstel 23, vlakstaalborstel of lamellenslijpschijf moet de handbescherming 18 (toebehoren) worden gemonteerd. De handbescherming 18 wordt met de extra handgreep 4 bevestigd.

Slijpgereedschappen monteren

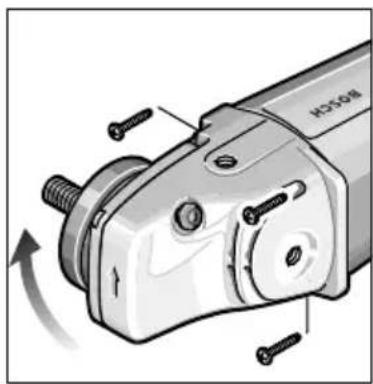

Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Gebruik alleen slijpgereedschappen met een maximaal toerental dat minstens even hoog is als het onbelaste toerental van de machine.

Afbraam- en doorslijpschijven worden tijdens de werkzaamheden zeer heet. Raak deze niet aan voordat ze zijn afgekoeld.

Reinig de uitgaande as en alle te monteren delen. Blokkeer de uitgaande as 5 met de blokeerknop 2 voor het vastspannen en losmaken van de slijpgereedschappen.

Bedien de blokkeerknop 2 alleen wanneer de uitgaande as stilstaat!

Afbraam- of doorslijpschijf

Neem de afmetingen van de slijpschijven in acht. De gatdiameter moet zonder speling op de opnameflens 9 passen. Gebruik geen reduceerstukken of adapters.

Let er bij gebruik van een diamantdoorslijpschijf op dat de draairichtingpijl op de diamantdoorslijpschijf overeenkomt met de draairichting van de machine (draairichtingpijl op de voorzijde van de machine).

Zie voor de montage de pagina met afbeeldingen.

Schroef de spanmoer 11 op de as en draai de moer met een pensleutel vast (zie het gedeelte "Snelspanmoer").

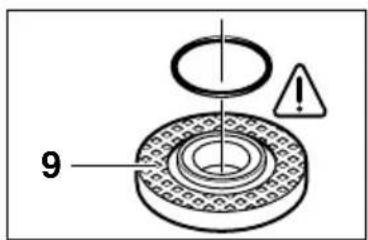

In de opnameflens 9 is rond de centreerkraag een O-ring (kunststof deel) geplaatst.

Wanneer de O-ring ontbreekt of beschadigd is, moet deze beslist worden vervangen (bestelnr. 1 600 210 039), voordat de meflens 9 gemonteerd worden.

Controleer voor de montage van het slijpgereedschap en voor het inschakelen of het slijpgereedschap juist is gemonteerd en vrij kan draaien.

Lamellenschuurschijf

Afhankelijk van de toepassing kunt u eventueel de beschermkap 6 verwijderen en de handbescherming 18 monteren. Zet de speciale opnameflens 9 (toebehoren, bestelnr. 2605703028) en lamellenschijf op de uitgaande as 5. Schroef de spanmoer 11 op de uitgaande as en draai deze vast met de pensleutel.

Rubber steunschijf 20

Afhankelijk van de toepassing kunt u eventueel de beschermkap 6 verwijderen en de handbescherming 18 monteren.

Plaats eerst de twee afstandsringen 19 op de uitgaande as voordat u de rubber steunschijf 20 monteert.

Zie voor de montage de pagina met afbeeldingen.

Schroef de ronde moer 22 op de uitgaande as en draai deze vast met de pensleutel.

Komstaalborstel 23 of vlakstaalborstel

Afhankelijk van de toepassing kunt u eventueel de beschermkap 6 verwijderen en de handbescherming 18 monteren.

Het slijpgereedschap moet zo ver op de uitgaande as 5 kunnen worden geschroefd dat het nauwkeurig aansluit op de flens aan het einde van de schroefdraad van de uitgaande as. Draai het vast met een steeksleutel.

Komsteen

Gebruik bij werkzaamheden met komstenen de speciale beschermkap 15.

De komsteen 16 mag altijd slechts zo ver uit de beschermkap 15 steken als voor de desbetreffende bewerking beslist nodig is.

Stel de beschermkap 15 op deze maat bij.

Zie voor de montage de pagina met afbeeldingen.

Schroef de spanmoer 11 op de uitgaande as en draai deze vast met een passende gebogen pensleutel 17.

In plaats van de spanmoer 11 kan de snelspanmoer 12 (toebehoren) worden gebruikt. De slijpgereedschappen kunnen dan zonder hulpgereedschap worden gemonteerd.

De snelspanmoer 12 mag alleen worden gebruikt voor afbraam- en doorslijpschijven.

Gebruik alleen een onbeschadigde snelspanmoer 12 die volkomen in orde is.

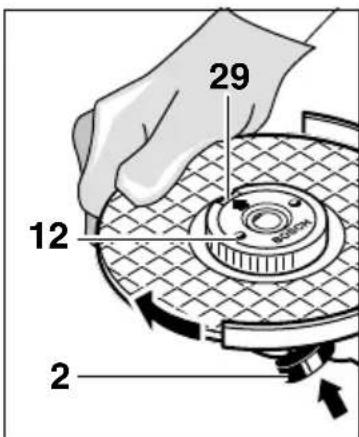

Let er bij het vastschroeven op dat de zijde met het opschrift 'Niet' maar de slijpschijf wijst. De pijl moet naar de indexmarkering 29 wijzen.

Blokeer de uitgaande as met de blokkeerknop 2.

Draai de snelspanmoer vast door de slijpschijf krachtig met de wijzers van de klok mee aan te draaien.

Een op de juiste manier bevestigde en onbeschadigde snelspanmoer kan worden losgedraaid door de karteling tegen de wijzers van de klok in met de hand los te draaien.

Draai een vastzittende snelspanmoer nooit met een tang los, maar gebruik een pensleutel. Plaats de pensleutel zoals in de afbeelding weergegeven.

Toegestane slijpgereedschappen

Alle in deze gebruiksaanwijzing genoemde slijp- en schuurgereedschappen kunnen worden gebruikt.

Het toegestane toerental [min^-1] resp. de omtreksnelheid [m/s] van de gebruikte slijpgereedschappen moet minstens gelijk zijn aan de gegevens in de tabel.

Neem daarom altijd het toegestane toerental en de omtreksnelheid op het etiket van de slijpgereedschappen in acht.

	max. [mm] [mm]			d -1 [min/s]
	D	b
b d D	180	8	22,2	8 500	80
	230	8	22,2	6 500	80
D	180	-	-	8 500	80
	230	-	-	6 500	80
ld b D	100	30 M	4 8 500	0 45

Ingebruikneming

Let op de netspanning: De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje. Met 230 V aangeduide machines kunnen ook worden gebruikt met een spanning van 220 V.

In- en uitschakelen

Als u de machine wilt inschakelen, duwt u de aan/uit-schakelaar 3 naar voren en drukt u deze vervolgens in.

Als u de schakelaar wilt vastzetten, duwt u de aan/uit-schakelaar 3 in ingedrukte toestand verder naar voren.

Als u de machine wilt uitschakelen, laat u de aan/uit-schakelaar 3 los of drukt u de schakelaar in en laat u deze vervolgens los.

Schakelaar zonder vergrendeling (per land verschillend):

Als u de machine wilt inschakelen, duwt u de aan/uit-schakelaar 3 naar voren en drukt u deze vervolgens in.

Als u de machine wilt uitschakelen, laat u de aan/uit-schakelaar 3 los.

Proefdraaien!

Controleer het slijpgereedschap voor het gebruik. Het slijpgereedschap moet op de juiste wijze gemonteerd zijn en vrij kunnen draaien. Laat het slijpgereedschap minstens 30 seconden onbelast proefdraaien. Gebruik geen beschadigde, niet-ronde of trillende slijpgereedschappen.

Aanloopstroombegrenzing (Type J)

Dankzij het zacht aanlopen van de machine is een zekering van 16 A voldoende.

Voor een machine zonder aanloopstroombegrenzing is een grotere zekering nodig (gebruik minstens een zekering van 16 A traag).

Tips voor de werkzaamheden

■ Span het werkstuk in als het niet door het eigen gewicht stabiel ligt. ■ Belast de machine niet zo sterk dat alles tot stilstand komt. ■ Afbraam- en doorslijpschijven worden tijdens de werkzaamheden zeer heet. Raak deze niet aan voordat ze zijn afgekoeld.

Afbramen

Met aanzethoeken van 30 tot 40° bereikt u bij het afbramen het beste resultaat. Beweeg de machine met matige druk heen en weer. Het werkstuk wordt dan niet te heet, verkleurt niet en krijgt geen groeven.

Gebruik doorslijpschijven nooit om af te bramen.

Lamellenschuurschijf

Met de lamellenschuurschijf (toebehoren) kunnen ook gebogen oppervlakken en profielen (contourschuren) worden bewerkt.

Lamellenschuurschijven hebben een veel langere levensduur dan schuurbladen, een lager geluidsniveau en lagere schuurtemperaturen.

Doorslijpen

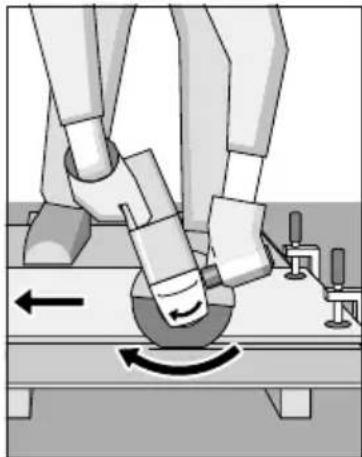

Niet duwen, machine niet schuin houden en niet oscilleren tijdens het doorslijpen. Werk met een matige, aan het te bewerken materiaal aangepaste voorwaartse beweging.

Rem uitlopende doorslijpschijven niet af door er aan de zijkant tegen te duwen.

Belangrijk is de richting van de doorslijpwerkzaamheden.

De machine moet altijd tegenlopend werken. Beweeg de machine niet in de andere richting. Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede wordt geduwd.

Doorslijpstandaard

Met de doorslijpstandaard 28 (toebehoren) kunnen werkstukken van gelijke lengte in een hoek van 0 tot 45 graden op maat worden gemaakt.

Neem de veiligheids- en gebruiksvoorschriften in de gebruiksaanwijzing van de doorslijpstandaard strikt in acht. Gebruik alleen een originele Bosch doorslijpstandaard.

Steen doorslijpen

De machine mag alleen worden gebruikt voor droog doorslijpen en droog schuren.

Gebruik bij voorkeur een diamantdoorslijpschijf. Gebruik ter voorkoming van schuin wegdraaien de geleideslede 25 met speciale afzuigbeschermkap.

Gebruik het gereedschap alleen met stofafzuiging. Draag een stofmasker.

De stofzuiger moet goedgekeurd zijn voor het zuigen van steenstof.

Bosch levert geschikte stofzuigers.

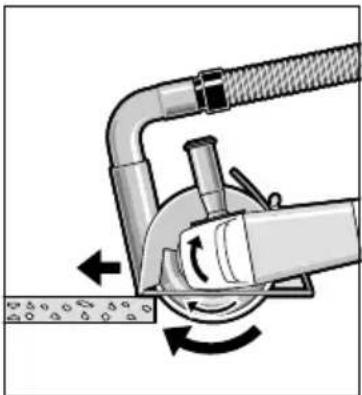

Schakel de machine in en plaats deze met het voorste deel van de geleideslede op het werkstuk.

Duw de machine met matige, aan het te bewerken materiaal aangepaste voorwaartse beweging (zie afbeelding).

Bij het doorslijpen van bijzonder harde materialen, bijvoorbeeld beton met veel kiezel, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadigd worden. Een krans van vonken rond de diamantdoorslijpschijf geeft dit duidelijk aan.

Onderbreek in dit geval de doorslijpwerkzaamheden en laat de diamantdoorslijpschijf gedurende korte tijd afkoelen door de machine onbelast te laten draaien.

Een duidelijk verminderde werksnelheid en een krans van vonken rond de slijpschijf duiden op een stomp geworden diamantdoorslijpschijf. Door kort te snijden in abrasief materiaal (bijvoorbeeld kalkzandsteen) kan deze weer scherp worden gemaakt.

Machinekop draaien

Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

De machinekop kan in stappen van 90° ten opzichte van het machinehuis worden gedraaid. Daardoor kan de aan/uit-schakelaar voor bijzondere werkomstandigheden in een gunstigere gebruiksstand worden geplaatst, bijvoorbeeld

voor doorslijpwerkzaamheden met de geleideslede 25, de doorslijpstandaard 28 (toebehoren) of voor linkshandigen.

Draai de vier schroeven helemaal maar buiten.

Draai de machinekop voorzichtig en zonder van het huis te nemen in de nieuwe stand.

Draai de schroeven weer in en draai ze vast aan.

Machinegreep draaien (GWS 24/26-180/230 (J)B)

De greep 27 kan ten opzichte van het motorhuis 90° naar links en naar rechts worden gedraaid. Daardoor kan de aan/uit-schakelaar voor bijzondere werkomstandigheden in een gunstigere gebruiksstand worden geplaatst, bijvoorbeeld voor doorslijpwerkzaamheden met geleideslede of doorslijpstandaard (toebehoren) of voor linkshandigen.

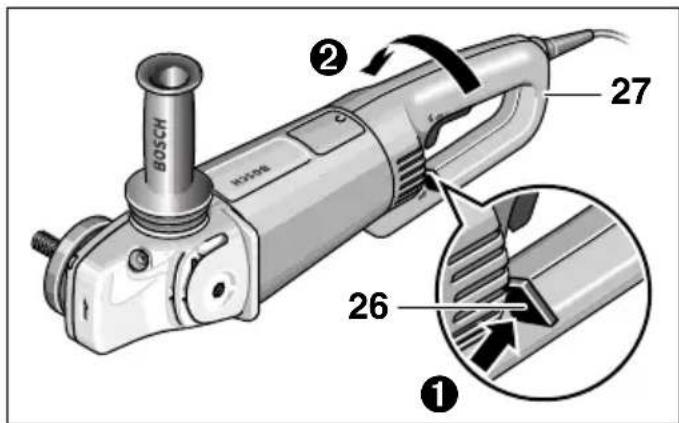

Trek de greepontgrendeling 26 krachtig in de richting van de pijl (1) en draai tegelijkertijd de greep 27 in de gewenste stand (2) tot deze vastklikt. De afbeelding toont de greep 27 90° gedraaid.

Greepontgrendeling 26 en aan/uit-schakelaar 3 hebben een veiligheidsvergrendeling.

De machine kan niet ingeschakeld worden zolang de handgreep 27 niet in een van de drie mogelijke standen is vastgeklikt.

De greep 27 kan niet worden ontgrendeld wanneer de aan/uit-schakelaar 3 geblokkeerd is.

Onderhoud en reiniging

Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Houd de machine en de ventilatieopeningen altijd schoon om goed en veilig te werken.

Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in de machine terechtkomen. Daardoor kan de veiligheidsisolatie van de machine worden geschaad. Het is in dergelijke gevallen raadzaam een stationaire afzuiginstallatie te gebruiken, de ventilatieopeningen vaak uit te blazen en een aardlekschakelaar in de elektrische verbinding op te nemen.

Mocht de machine ondanks zeer zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie door een erkende reparatieservice voor Bosch elektrisch gereedschap te worden uitgevoerd.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het bestelnummer van 10 cijfers van de machine.

Milieubescherming

Terugwinnen van grondstoffen in plaats van het weggooien van afval

Machine, toebehoren en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt.

Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier.

De kunststof delen zijn gekenmerkt om ze per soort te kunnen recyclen.

Informatie over geluid en trillingen

Meetwaarden vastgesteld volgens EN 50 144.

Het A-gewogen geluidsdrukniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 90 dB (A); geluidsvermogen 103 dB (A).

Draag oorbeschermers.

De gewaardeerde versnelling bedraagt kenmerkend 5,5 m/s².

Bij gebruik van de trillingsdempende extra handgreep zijn de hand- en armtrillingen aan de extra handgreep kenmerkend minder dan 2,5 m/s².

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België en Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Conformiteitsverklaring

Wij verklaren op eigen verantwoording dat dit product voldoet aan de volgende normen en normatieve documenten: EN 50 144 volgens de bepalingen van de richtlijnen 89/336/EEG en 98/37/EG.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Wijzigingen voorbehouden

Technische gegevens

Vinkelsliber GWS 21-180 H Bestillingsnummer 0 601 851 0.. 0 601 852 0.. 0 601 853 0..
Med startstrøms- begrænser	GWS 21-180 JH Professional	GWS 21-230 JH Professional	GWS 24-180 JB Professional
Bestillingsnummer 0 601 851 9.. 0 601 852 9.. 0 601 853 9..
Nominal optagen effekt* [W] 2 100 2 100 2 400
Afgiven effekt [W] 1 350 1 350 1 700
Omdrejningstal, ubelastet [/min] 8 500 6 500 8 500
Slibeskive-Ø, maks. [mm] 180 230 180
Slibespindelgevind M 14 M 14 M 14
Vægt,uden netkabel, ca. [kg] 4,3 4,3 5,1
Isolationsklasse	/ II / II	/ II	/ II
Vinkelsliber GWS 24-180 H Bestillingsnummer 0 601 853 4.. 0 601 854 0.. 0 601 854 4..
Med startstrøms- begrænser	GWS 24-230 JB Professional	GWS 24-230 JH Professional	GWS 24-230 JH Professional
Bestillingsnummer	0 601 854 9.. 0 601 854 5..
Nominal optagen effekt* [W] 2 400 2 400 2 400
Afgiven effekt [W] 1 700 1 700 1 700
Omdrejningstal, ubelastet [/min] 8 500 6 500 6 500
Slibeskive-Ø, maks. [mm] 180 230 230
Slibespindelgevind M 14 M 14 M 14
Vægt,uden netkabel, ca. [kg] 5,1 5,1 5,1
Isolationsklasse	/ II	/ II / II	/ II
Vinkelsliber GWS 26-180 B Bestillingsnummer 0 601 855 0.. 0 601 855 4.. 0 601 856 0.. 0 601 856 4..
Med startstrøms- begrænser	GWS 26-180 JB Professional	GWS 26-230 JB Professional	GWS 26-230 JH Professional
Bestillingsnummer 0 601 855 9..	0 601 856 9.. 0 601 856 5..
Nominal optagen effekt* [W] 2 600 2 600 2 600 2 600
Afgiven effekt [W] 1 800 1 800 1 800 1 800
Omdrejningstal, ubelastet [/min] 8 500 8 500 6 500 6 500
Slibeskive-Ø, maks. [mm] 180 180 230 230
Slibespindelgevind M 14 M 14 M 14 M 14
Vægt,uden netkabel, ca. [kg] 5,1 5,1 5,1 5,1
Isolationsklasse	/ II	/ II	/ II	/ II
* Angivelsegålder for nominelle spændinger på [U] 230/240 V. Ved lavere spændinger og i længdespecifikke modeller kan disse angivelser variere. Vær opmærskom på Deres maskines bestillingsnummer. Handelsbetegnelsene for de enkelte maskiner kan variere. Indkoblingsstrømstodet kan forårsage kortfristede spændingsfald. Under uagnostige nettbetingelser i tyndtbefolket område kan andre apparater blive pävirket heraf. Hvis strømtilførlsensystemimpedans er mindre end 0,25 Ohm, er det usand-synligt, at der opstår ulemper.

Machineonderdelen voor uw eigen
