Müszaki adatok
Sarokcsiszoló GWS 21-180 H		GWS 21-230 H	GWS 24-180 B
		Professional		Professional	Professional
Megrendelési szám 0 601 851 0.. 0 601 852 0.. 0 601 853 0..
Felfutási		GWS 21-180 JH		GWS 21-230 JH	GWS 24-180 JB
árambehatárolással		Professional		Professional	Professional
Megrendelési szám 0 601 851 9.. 0 601 852 9.. 0 601 853 9..
Névleges felvett teljesítmény*		[W] 2 100 2 100 2 400
Leadott teljesítmény [W] 1 350 1 350 1 700
Üresjárati fordulatszám		[perc-1] 8 500 6 500 8 500
Csiszolókorong-átmérö, max.		[mm] 180 230 180
A csiszolótengely menete		M 14 M 14 M 14
Tömeg hálózati csatlakozókábel nélkül, kb.		[kg] 4,3 4,3 5,1
Védelmi osztály / II / II / II		□		□	□
Sarokcsiszoló GWS 24-180 H		GWS 24-230 B	GWS 24-230 H
		Professional		Professional	Professional
Megrendelési szám 0 601 853 4.. 0 601 854 0.. 0 601 854 4..
Felfutási		GWS 24-230 JB		GWS 24-230 JH
árambehatárolással		Professional		Professional
Megrendelési szám 0 601 854 9.. 0 601 854 5..
Névleges felvett teljesítmény*		[W] 2 400 2 400 2 400
Leadott teljesítmény [W] 1 700 1 700 1 700
Üresjárati fordulatszám		[perc-1] 8 500 6 500 6 500
Csiszolókorong-átmérö, max.		[mm] 180 230 230
A csiszolótengely menete		M 14 M 14 M 14
Tömeg hálózati csatlakozókábel nélkül, kb.		[kg] 5,1 5,1 5,1
Védelmi osztály / II / II / II		□		□	□
Sarokcsiszoló GWS 26-180 B		GWS 26-180 H		GWS 26-230 B	GWS 26-230 H
	Professional	Professional	Professional	Professional	Professional
Megrendelési szám 0 601 855 0.. 0 601 855 4.. 0 601 856 0.. 0 601 856 4..
Felfutási	GWS 26-180 JB		GWS 26-230 JB	GWS 26-230 JH
árambehatárolással	Professional		Professional	Professional
Megrendelési szám 0 601 855 9.. 0 601 856 9.. 0 601 856 5..
Névleges felvett teljesítmény*	[W] 2 600 2 600 2 600 2 600
Leadott teljesítmény [W] 1 800 1 800 1 800 1 800
Üresjárati fordulatszám	[perc-1] 8 500 8 500 6 500 6 500
Csiszolókorong-átméró, max.	[mm] 180 180 230 230
A csiszolótengely menete	M 14 M 14 M 14 M 14
Tömeg halózati csatlakozókábel nélkül, kb.	[kg] 5,1	5,1	5,1	5,1	5,1
Védelmi osztály	□ / II	□ / II	□ / II	□ / II

^* Az adatok [U] = 230/240 V névleges feszültseGRE vonatkoznak. Alacsonyabb feszültsegek eseten és az egyes országok szármár keszült kulönleges kivitelekben ezek az adatok valtozhatnak.
Kérem ügyeljen a készüléke helyes megrendelési száráva. Egyes készülékeknek tobb kūlönbožo kereskedelmi megnevezese is lehet.
A bekapsolási folyamatok rovid idóartamú feszültsegcsökkenéshez gezetnek. Bizonyos halózati feltételek mellett ez befolyásolhatja más berendezések muködését. Ha a halózati impedancia nem haladja meg a 0,25 Ohm értéket, nem lépnek fel zavarok.

Az abrán lathato komponensek

A keszülék alkatrészeinek szamozása az ábra--oldalon talalhato abráva vonatkozik.

Kérjuk Hajtsa ki a kihajthato ábrás oldalt, és hagyja igy kihajtva, miközben ezta kezelési utmutató olvassa.

1 Menet a pótfogantyú szárára (3x)
2 Tengelyreteszelogomb
3 Be-/kikapcsoló
4 Pótfogantyú
5 Csiszolótengely
6 Védóburkolat
7 Beaillitocsavar
8 Rögzítókallantyú
9 Befogókarima a körkeresztmetszetügyürüvel
10 Nagyoló-/vágorong
11 Rögzítóanya
12 gneefogó-anya
13 Rögzítócsavar
14 Kódolóorr
15 Védóburkolat a fazékkoronghoz
16 Fazékkorong

17 Kétpeckes csavarkulcs a homlokfuratú rögzítóanyához
18 Kézvedó lap
19 Távtató tárcsák
20 Gumitányér
21 Csiszolap
22 Befogoanya
23 Edenytisztokefe*
24 Gyemantbetêtes darabolótarcsa
25 Vezetoszán elszivós védoburkolattal

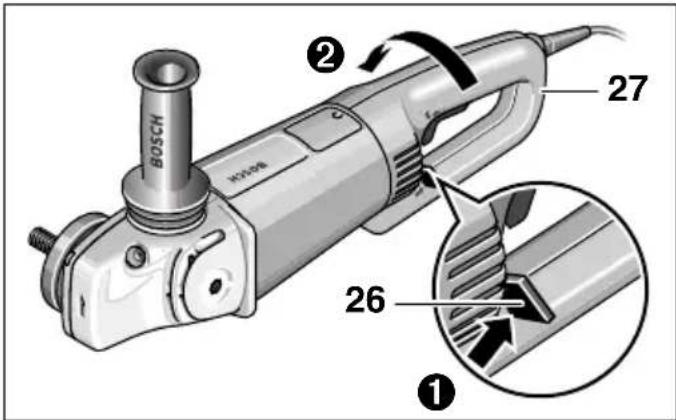

26 Fogantyu reteszelésének feloldása
27 Fogantyú
28 Csiszológep befogó allvány*

• Az abrákon láthato, vagy a szövegen leírasra kerulö tartozékok részben nem képezik a szállítás terjedelmét.

Az OnBiztonsagáér

Ezzel a keszülékkelCsak akkor lehet veszelytelenul dolgozni, ha a kezel'o a munka megkezdese elott a hasznalati utasitast es aBiztonsagi eloirásokat vegig elolvassa es az azokban

talalhatóutasításokat szigoruan betartja. Ezen felül be kell tartani a mellekelt füzetben talalhatóbiztonsági elóirásokat is.A kezelot a keszülék elso használatbavetele elott gyakorlati oktatásban kell részesiteni.

■Viseljen védőszemüveget és fulvédót.
Abiztonsag kedveert viseljen tovabbi vedofelszerelaseket is, mint pl. vedokesztyut, stabil labbelit, vedosisakot es kotenyt.
A munka során keletkező porok az
egészségre káros hatásuak, éghetőek vagy
robbanékonyak lehetnek. Ezert megfelelo
védelmi intézkedésekre van szükség.
Például: Bizonyos poroknak rákkelő hatása
van. Alkalmazzon megfelelo por-/
forgácselszívást és viseljen porvedő maszkot.
A konnyufemporok gyulékony es robbanékony anyagok. Tartsa állandoan tisztan a munkahelyet, mivel ezek a keverékek különosen veszelyesek.
Ha a munka soran a halózati csatlakozó kabel megserül, vagy megszakad, akkor ne érintse meg a kabelt, hanem azonnal húzza ki a csatlakozó dugôt a dugaszoló aljzataból. Sérult kabelle dolgozni tilos.
A szabadban alkalmazásra keruló keszülékeketCsak egy legfeljebb 30 mA leoldási aramu hibaárarn vedokapcsolón (Fl-) keresztül szabad a halózatra csatlakoztatni. Esöben vagy nedves kornyezetben a keszüléket ne használja.
A keszüléket az azzal végzett munka során mindig mindkét kézzel szorosan fogja és ügyeljen arra, hogy munka bözen mindig szilard, biztos alapon alljon.
A megmunkálásra kerülő munkadarabot megfeleloen rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarabBiztonságosabban van rögzítve, mintha csak a kezével tartaná.
A kábelt mindig csak hatafelé vezesse el a keszüléktól.
■Mielott a berendezest letenne, azt okvetlenul kapcsolja ki es varja meg, amig teljesen leallt.

Feszültsegkieses esétén, vagy ha kihúzták a csatlakozó dugó a dugaszoló aljzataból, azonnal oldja fel a be-/kikapcsoló reteszelését és kapcsoljá át azt a „Kl“ helyzetbe. Igy meg lehet előzní a keszülék akaratlan ürajindulását.

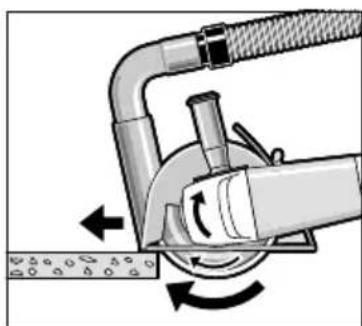

A keszüléketCsak szarazcsiszolárs illetveszáraz vágásra szabad használni.
A keszüléketCsak apótfogantyúval felszerelveszabad hasznáni.
Ha fennáll az a veszély, hogy a szerszám egy rejtett gezetéket vagy a saját halózati kabelét megsértheti, akkor az elektramos kéziszerszámot csak a szigetelt fogantújánál fogva szabad megérinteni.

Egy feszültseg alatt allo gezetek megsertese vagy megerintese a keszülk femrészeit feszültseg alá helyezheti és ez áramütéshez gezethet.

A rejtett gezetékek felkutatasához használjon alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vällalat tanácsát. Ha egy elektromos gezetékek a berendezésel megérint, ez tuzhöz és aramütéshez gezethet. Egy gazvezéték megrongálasa robbanást eredmenyezhet. Egy vizvezeték be valo behatolás anyagi károkhoz és aramütéshez gezethet.
A csiszoló- vagy darabolótarcsákkal vegzett munkákhoz a keszülékre fel kell szerelni a 6 vedoburkolat. A 20 gumitányérral vagy a 23 edenytiszítio kefével/tárcsás kefével / legyezólapes tárcsával vegzett munkákhoz szerelje fel a keszülékre a 18 kézvedöt (kulön tartozék).
Kő megmunkálásához okvetlenül használjon porelszívást. Csak olyan porszívót használjon, amely kőpor elszívására is engedélyezve van. Kő darabolásához használjon gezetőszánt.
A keszülékkel tilos azbesztartalmú anyagokat megmunkálni.
Csak olyan csiszolószerszámokat szabad alkalmazni, amelyek legmagasabb megengedett fordulatszáma eléri vagy meghaladja a készülék üresjárati fordulatszámát.
■Minden hasznalat elott ellenorizze a csiszoloszerszamokat. Gyozodjon meg arrol, hogy a csiszoloszerszam helyesen van felszerelve es szabadon forog. A hasznalat elott hajtson végre egy legalabb 30 masodperces idotartamu probafutast. Megrongalódott, nem kerek, vagy vibralo csiszoloszerszamokkal nem szabad dolgozni.

Ugyeljunk arra, hogy a csiszolószerszámokat sohase erje nagyobb lökés vagy utés. A csiszolószerszámot ne tegyük ki zsir hatásanak.
A keszüléketCsakbekapcsolvavezesse ra a megmunkalásra keruló munkadarabra.
El a kezekkel a forgo csiszoloszerszamoktoll!
■Figyeljunk a csiszolokorong forgasiranyara. A keszuleket mindig uytartsuk, hogy a lecsiszolt por es a szikrak ne felenk, hanem az ellenkező irányba repuljenek.
A fémsiszolás során szikrahullás lép fel. Ügyeljúnk arra, hogy ilyenkor ne veszélyeztessuk a kölzen tartózkód Személyeket. A tuzveszély miatt a szikrahullásos területen nem szabad éghető anyagokat tárolni.

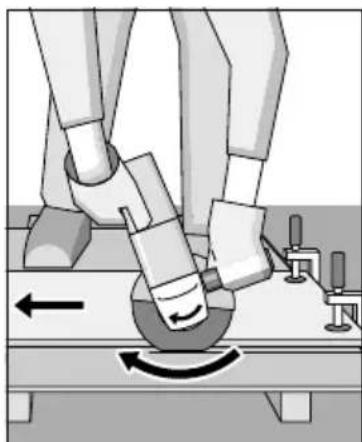

Rések vágásakor, foleg tartófalakban, ovatosan kell eljárni. Lásd a statikai megjegyzeseket.
Ha a darabolótarcsa beékelodik és leall, akkor az egy lokesszeru reakcióerövel ut vissza a készülékre. Ebben az esetben a készüléket azonnai kell kapcsolni.
A 9 felfogókarima kozpontosít gyurujének三点an bele kell illeszkednie a nagyoló-/vagókorong koralaku nyilásaba. Redukálo idomot vagy adaptert erre a cêre ne használjunk.
■A kikapcsolás után a csiszolószerszámot nem szabad oldalirányú ellennyomással lefekezni.
A csiszoloszerszamok beszerelésekor és hasznalata során tart suk be a gyartó cegtutasításait.
■Vigyázat! A csiszolószerszám a készülék kikapcsolása után meg egy ideig forgásban marad.
A keszüléket nem szabad satuba befogni.
Sohase engedje meg, hogy a keszüléket gyerekek használják.
■ BoschCsak akkor tutja szavatolni a berendezes hibatlan mukodseset,ha ahhoz kizarolageredeti tartozekok kerulnek alkalmazasra.

Rendeltetésszerú használat

A keszülék fem- és koanyagok vizhasznalat nélkül törtő darabolására, nagyolócsiszolására és lekefélesére szolgál. Kövek darabolásához a keszüléketCsak vezetőszán alkalmazásával szabad használni.

Statikai megjegyzések

A tartó falakban vágott réseknek meg kell feleniük a DIN 1053 nemet szabvány 1. részében vagy a megfelelo helyi szabványban talalható elóirásoknak.

Ezeket az elóírasokat okvetlenül be kell tartani. A munka megkezdéselottki kell kéri na felelos statikai szakember, épétész, vagy épitésvezetó véleményét.

A védóberendeźesek felszerelése

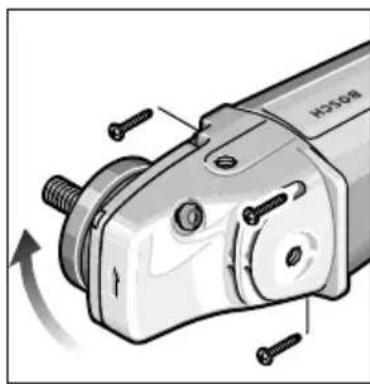

A csatlakozó dugó a készüléken vegzendó barmely munka megkezdéselott húzza ki a dugaszoló aljzataból.
A nagyoló-/vagókoronggal vegzendǒ munkákhoz a készüléketCsak a 6 védoburkolattal felszerelve szabad használni.

Vedoburkolat rogzitocsavarral

A 6 védōburkolaton található 14 kódolórr arraszolgál, hogy a készülékreCsak az adottkészüléktípushoz megengedett védōburkolatot lehessen felszerelni.

A 13 rögzítócsavart szükség eseten lazítsa ki.

Helyezze be a 6 védōburkolatot a 14 kódolóorral a készülékfej orsonyakáná l a kódolóhoronyba és forgassa be a kívant (a munkához szükséges) helyzetbe.

A 6 védóburkolat zárt felének mindig a kezelő felé kell mutatnia.

Húzza meg a 13 rögzítócsavart.

Védóburkolat gyorszárral

A védóburkolat elore be van állitva az orsónyak atmérőjere. A rogzító erö szükség eseten a 7 szabályozócsavar kilazításával vagy megszorításával meg lehet valtoztatni. Eközben mindig ügyeljenarra, hogy a 6 védóburkolat szorosan illeszkedjen az orsónyakhoz.

Nyissa ki a 8 rogzítokallantyút.

Tegye fel a 6 védóborítást a készülék fejrészények orsonyakára és forgassa azt be a kivist helyzetbe (a munkához szükséges állásba).

A 6 védoborítas rögzítéséhez zárja ismét le a 8 rögzítokallantyút.

A 6 védóburkolat zárt felének mindig a kezelő felé kell mutatnia.

Pótfogantyú

A keszüléket csak apótfogantyúval felszerelve szabad használni.

A 4 pôfogantyú t a munkának megfelelo helyzetben csavarja be a készülék fejébe.

Rezgéscsillapíto pôtfogányú

VIBRATION

CONTROL

A rezgéscsillapíto pótfogantyú csökkenti a kéz rezgését és igy a munkát kellemesebbé ésbiztonságosabbá teszi.

Ne hajtson végre a pôfogantyún valtoztatasokat.

Ha a pótfogantyú megsérult, ne használjatovább.

Kézvedó lap

A 20 gumitányérral vagy a 23 edenytiszító kefével/tárcsás kefével /legyezólapos tárcsával vegzett munkákhoz szerelje fel a készülékre a 18 kézvedôt (kūlón tartozék). A 18 kézvedó lapot a 4 pòfogantyú segitségével lehet a készülékre felszerelni.

A csiszolószerszámok felszerelése

A csatlakozó dugó a készüléken vegzendó barmely munka megkezdésé elott húzza ki a dugaszoló aljzataból.

Csak oyan csiszolószerszámokat szabad alkalmazni, amelyek legmagasabb megengedett fordulatszáma eléri vagy meghaladja a készülék üresjárati fordulatszámát.

A nagyoló es darabolótarcsák a munka során
igen erösen felforrosodnak. Ne érjen a
tárcsához, amig az le nim hult.

■Tisztitsa meg a csiszolotengelyt és az összes felszerelésre kerulő alkatrészt. A csiszolószerszámok rögzítéséhez és kilazításához rögzítse a 2 tengelyreteszelőgombbbal az 5 csiszolotengelyt.

A 2 tengelyrögzítǒgombot csak áló csiszolóngely mellett szabad benyomni!

Nagyoló-/vágókorong

A 9 felfogókarima kozpontosíto gyurújének
pontosan bele kell illeszkednie a nagyoló-
vagókorong koralaku nyilásába. Redukáló
idomot vagy adaptert erre a celre ne használjunk.

Gyémantbetêtes darabolótarcsák
alkalmazásakor ügyeljen arra, hogy a
darabolótarcsán talalható forgásirányjelző nyíl
iránya megegyezzen a készülék forgásirányával
(lásd a forgásirányjelző nyilat a készülék
fejrészén).

A felszerelést lásd az abrákat tartalmazó oldalon.

Csavarozza fel a helyere és a körmoskulccsal feszesen húzza meg a 11 rögzítóanyát (lásda a "Gyorsbefogóanya" című fejezetet).

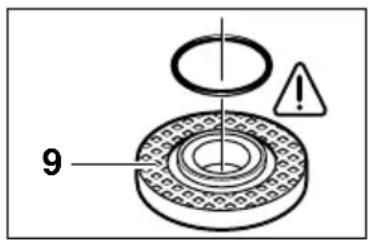

A 9 befogókarimába
n a kozpontosító
gyürú kéré egy
körkeresztmetszetü
gyürú
(müanyaggyürú)
kerül behelyzesre.

Ha ez a gyurú hianyzik, vagy sérult, akkor azt a 9 befogókarima felszerelése elott okvetlenül ki kell cserelni (megrendelési szam 1600 210 039).

A csiszolószerszámok felszerelése után a készülék bekapcsolása elött győződjön meg arról, hogy a csiszolószerszám helyesen van felszerelve és szabadon forog.

Legyezós csiszolókorong

Az alkalmazásnak megfeleloen szükség eseten szerelje le a 6 védoburkolatot és szerelje fel a berendezésre a 18 kézvedo lapot. Az erre celra szolgálo 9 felfogókarimát (tartozék, megrendelésisi szám 2 605 703 028) és a legyezós csiszolókorongot az 5 csiszolótengelyre helyezzzuk, majd a befogoanya 11 segítsegével rögzütjuk.

Gumitányér 20

Az alkalmazásnak megfeleloen szükség esetén szerelje le a 6 védóburkolatot és szerelje fel a berendezésre a 18 kézvedó lapot.

Mielott felszerelné a 20 gumi csiszolókorongot, elször tegye fel a 2 darab 19 távtartó tárcsát csiszolóorsóra.

A felszerelést lásd az abrákat tartalmazo oldalon.

A 22 befogóanyát felcsavarjuk és a körsmöskulccsal meghuzzuk és rogzítjuk.

Edenycsiszolókefe 23/tárcsás kefe

Az alkalmazásnak megfeleloen szükség esetén szerelje le a 6 védoburkolatot és szerelje fel a berendezésre a 18 kézvedó lapot.

Az edenycsiszolókefét felcsavarjuk
az 5 csiszolótengelyre, majd villaskulccsal
rögzítjuk. A csiszolótengelyt teljes mertékben be
kell tudni csavarni a csiszolószerszám
menetébe. A csiszolószerszámnek fel kell
feküdnie a csiszolótengelynyakra.

Fazékkorong

A fazékkorongokkal vegzett munkákhoza specialis 15 vedoburkolatot kell hasznánlni.

A 16 fazékkorongnakCsak annyira szabad kiällina 15 védóburkolatból, amennyire a végzendǒ munkához feltétlenül szükség van.

A 15 védōburkolatot erre a méretre kell utánállitani.

A felszerelést lásd az abrákat tartalmazó oldalon.

Csavarja fel a helyere es egy megfelelo Hajlitott kormoskulccsal 17 feszesen huzza meg a 11 rogzitoanyat.

Gyorsbefogóanya SDS-clip

A 11 rogzitioanya helyett a keszulekkel a 12 gyorsbefogo-anyat (kulon tartozek) is lehet hasznalni. Ekkor acsiszoloszerszamokat kulons szerszamok alkalmazasa nelkul is be lehet fogni.

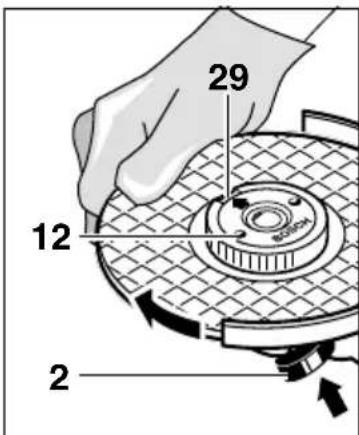

A 12 gyorsbefogó-anyatcsak nagyoló-/ vagokorongok rogzítésere szabad alkalmazni.

Csak kifogastalan, hibatlan 12 gyorsbefogóanyat szabad használni.

A gyorsbefogó anya felszerelésekor a kōvetkezokre kell ügyelni: A feliratnak felfelé, a nyílnak a 29 indexjelzésre kell mutatnia (lásd az ábrán).

A 2 tengelyrogzitogo
mbbal rogzitse a
csiszolotengelyt. A
gyorsbefogóanyat a
csiszolotárcsának az
óramutato jarásával
megegyezo irányban
torténó eröteljes
elforgotásával
feszesre húzza meg.

Az eloiras szerint rogzitett, hibatlan gyorsbefoganyatarecezett gyrunek az oramutato jarasaval ellenkezo iranyban torteno elforgatasaval kezzel is ki lehet szerelni.

Ha egy
gyorsbefogóanya
beekelóddott, es nem
lehet kicsavarni, erre
a celra sohase

használjon fogót, hanem csak kizárólag körmoskulcsot. A körmoskulcsot az abrán latho modon kell használni.

Alkalmazhato csiszolószerszámok

A keszüléken az ezen Kezelési Utasításban megadott valamennyi csiszolószerszám alkalmazható.

Az alkalmazásra kerülo csiszolószerszámok megengedett fordulatszámának [perc-1], illetve megengedett kerületi sebességének [m/s] legalábbis el kell érnie a tablázatban megadott értékeket.

Ezert mindig vegye figyembe a
csiszolaszerszámton talalhato címkén megadott
megengedett fordulatszámot/kerületi
sebességet.

	max. [mm]		[ mm] d - [perc m/s]
	D	b
180	8	22,2	8 500	80
230	8	22,2	6 500	80
180	-	-	8 500	80
230	-	-	6 500	80
100	30 M	14 8 50	0 45

Uzembehelyezés

Uglyeljen a halózati feszültsegre: Az
aramforras feszültsegenek meg kell egyeznie a készüléken elhelyezett gyári tablan megadott feszültseggel. A 230 V-os halózatra méretezett gépeket 220 V-os halózatban is szabad hasznalni.

Be-és kikapcsolás

A keszülek üzembe helyezéséhzolja elore, majd nyomja be a 3 be-/kikapcsolot.

A bekapcsolt allapotban valo rogzitesehez benyomott helyzetben nyomja tovabb elore a 3 be-/kikapcsolot.

A berendezés kikapcsolásához engedje el, illetve nyomja be majd ismét engedje el a 3 be-/ kikapcsolót.

Kapcsoló rögzítési lehetóség nélkül (csak egyes országokban):

A keszülek üzembe helyezéséhez tolja elore, majd nyomja be a 3 be-/kikapcsolót.

A berendezés kikapcsolásához engedje el a 3 be-/kikapcsolót.

Próbafutas!

A csiszolószerszámokat használat elótt Ellenőrizni kell. A csiszolószerszámot elórássosan kell a helyére felszerelni, és annak szabadon kell forognia. Ezután a készüléket legalább 30 masodpercre kapcsolja be és vegezzen veleterhelésmentes probafutást. Sérult, nemkerek akumu, vagy berezgoc csiszolószerszámokat nem szabadhasználni.

Felfutási árambehatárolás (Típus J)

A keszülék lassu, Ellenörzött felfutásanak eredményeképpen eigendő egy 16 amperes biztosíték.

Azokhoz a keszülékekhez, amelyek nincsenek ellatva felfutasi arambehatárolással, magasabb névleges kioldásu áramúBiztositékot kell használni (legalabb egy inercias 16 Amperes inerciasbiztositékot használjon).

Alkalmazási tanácsok

■Fogja be a megmunkálásra kerüló munkadarabot, ha az saját súlyánál fogva nem fekszik bizitosan.

A keszüléket sohasem szabad oyan erösen megterhelni, hogy az ennek kovetkeztében lealljon.
A nagyoló és darabolótarcsák a munkasorán igen erösen felforrosodnak. Ne érjena tárcsahoz, amig az le nem hult.

Nagyoló csiszolás

Nagyolásnál a legjobb eredményt
akkor érhetjuk el, ha a korong és a
megmunkalásra keruló
munkadarab kozötti szög 30^ es 40^ kozott van. A keszüléket
kozepes nyomás mellett jobbra

balra mozgassuk. Ekkor a munkadarab nem lesztul meleg, nem szinezodik el es nem képzodnek rajta bevágások.

A nagyolásra semmi esetben se használjunk vágókorongot.

Legyezós csiszolókorong

A legyezos csiszolokorong (tartozek)
alkalmazasaval homoru feluleteket es profilokat
is megmunkalhatunk.

A szokásos csiszolókorongokhoz viszonyitva a legyezós csiszolókorongok élettartama soskal magasabb, zajszintjuk sukkal alacsonyabb és a csiszolásnal fellepő homérseklet is alacsonyabb.

Vágás

A darabolás során ne nyomja rá túl erósen az anyagra és ne ékelje be a darabolótarcsát es ne hagyja a tárcsát oszcillánlni. Használjon a megmunkálásra kerülő anyagnak megfelelo, mérsekelt elötolást.

A kikapcsolás után a csiszolószerszámot nem szabad oldalirányú ellennyomással lefekezni.

Igen fontos a darabolasi irany
pontos betartasa.
A keszuleknek
mindig a darabolasi
irannyal ellentetes
iranyban kell
forognia; ezert
sohase mozgassa a keszuleket az
ellenkez o iranyba!
Ellenkez o esetben a keszulek
iranyithatatlanul
kiugarhat a vagasbol.

Csiszológep befogó állvány

A 28 csiszologep befogo allvany (tartozek), segitségével a megmunkalásra keruló munkadarabokat 0^ és 45^ kozötti lezáró szöggel azonos hosszra vághatjuk.

A befogo allvany megfelelo hasznalati utasitasaban talalhato biztonsagi es munkavegzesiutasitasokat szigoruan be kell tartani. Csakeredeti Bosch befogo allvanyt hasznaljon.

Kozet vagasa

A keszüléketCsak szarazcsiszolárs illetveszáraz vágásra szabad használni.

Erre a celra
leginkabb egy
gyemantbetetes
darabolotarcsat lehet
hasznalni. A
beekelodés

meggátolására az elszívos védoburkolattal felszerelt 25 gezetóSZant kell hasznánl.

A keszüléketCsakbekapsoltporelszivassal hasznalja.A poreszivas mellett is viseljen porvedo alarcot.

Csak olyan porszivot szabad hasznalni, amely kópor elszivására is engedélyezve van.

A porszivónak kópor elszívására is alkalmasnak kell lennie.

A keszüléket bekapcsoljuk és a gezetőszán elő fehével a megmunkálásra kerülő munkadarabra helyezzük.

A keszüléket a megmunkálásra kerülo anyagnak megfelelo mersékelt elótolással mozgassa elore (lásd az ábrán).

Kulönösen kemeny anyagok, peldául magas kavicstartmú beton darabolásakor a gyémbetétedes darabolótarcsa tulhevülhet és megrongalódhat. A gyémbetétedes darabolótarcsával együtt körbefuto szikrakoszoru tulhevülésre utal.

Ebben az esetben szakitsa meg a darabolasi folyamatot és rovid ideig hagyja üresjárati fordulatszám mellett terheles nélkül lehülni a gyémantbetêtes darabolótarcsat.

Ha a munkateljesitmény észrevehetöen csökken és a tárcsat szikrakoszoru veszi körül, akkor ezarra utal, hogy a gyémtbetêtes darabolótarcsa eltompult. Abrazív anyagban (pédául mészhomokkóben) vegzett rovid idöartamú vágassal a tárcsa ismét megelezhető.

A keszülék fejrészények elforgatása

A csatlakozó dugó a készüléken vegzendó barmely munka megkezdésé elott húzza ki a dugaszoló aljzataból.

A keszülék fejrészét
a házhoz
viszonyítva 90^ -os
lépésekben el lehet
forgatni. igy a be-/
kikapcsoló
kūlönleges
esetekben, például
a 25 gezetőszánnal
és
a 28 darabolóallván
nyal (tartozék)

végzett munkákhoz, vagy balkezes kezelok számára kényelmesebben elérhető helyzetbe lehet forgatni.

A négy csavart csavarjuk egészen ki.

Ovatosan, es anelkül, hogy levenne azt a hazról, forgassa el a keszülek fejreszét a kivistúhelyzetbe.

Ismét csavarja be és húzza meg feszesre a csavarokat.

A keszülék fogantyújanak elfordítása (GWS 24/26-180/230 (J)B)

A 27 fogantyú t a motorházhoz viszonyítvá jobbra és balra 90^ -kal el lehet forgatni. Igy a be-/ kikapcsolót kūlönleges esetekben, peldául a gezetószannal és a csiszológép befogó állványal (kūlon tartozék) végzett munkákhoz, vagy balkezes kezelok szamára kényelmesebben elérhetó helyzetbe lehet forgatni.

Eroteljesen húzza meg a 26 fogantúreteszelésénk feloldó emeltyüjét a nyilirányába (1) és ezzel egyidejüleg forgassa ela 27 fogantút a kivant helyzetbe (2), amig azott be nem pattan. Az abrán a 27 fogantú 90^ -kal elforditott helyzetben lathato.

A fogantyu

retenzelésenek 26 feloldoemeltyüje és a 3 be-/kikapcsoló egy biztonságireteszelésel van ellatva.

A keszüléket addig nem lehet bekapcsolni, amig a 27 fogantyu nem pattant be a harom lehetséges helyzet egyikébe.

A 27 fogantyú reteszelését nem lehet feloldani, ha a 3 be-/kikapcsoló reteszelve van.

Karbantartás és tisztlítás

A csatlakozó dugó a keszüléken vegzendó barmely munka megkezdésé elott huzza ki a dugaszoló aljzataból.

A sikeres esBiztonsagos munka erdekuben a keszuleket es annak szellozonyilasait mindig tisztan kell tartani.

Különlegesen nehéz munkakörulmenyek eseten fémek megmunkálásakor a készülék besejében gezetökepes por rakódhat le. Ez csökkentheti a készülék védöszigetelesének hatásat. Ilyen esetakben celszerü allandó porelszívo berendezést használni, a szelložo nyilasokat gyakran kifúnjí és a halózatba egy hibaaram-lekapcsolot (Fl) beépiteni.

Ha a keszülek a gondos gyartasi es ellenorzési eljaras ellenere egyszer megis meghibásodna, uyg javitávalCsak egy ere feljogositott Bosch villamos keziszerszamszerviztBizzon meg.

Ha a készülékkel kapcsolatban kérdesei vannak, vagy potalkatrészeket akar megrendelni, akkor okvetlenül adja meg a készüléken elhelyezett gyári tablan talalható tíjegyú megrendelési szamot.

Hulladékkezelés

Nyersanyag-újrafelhasznalás hulladékeltávolítás helyett

A keszüléket, annak tartozékait és a csomagolóanyagokat a környezetvédelmi követelmenyeknek megfelelo modeston üjra fel kell hasznánlni.

Ez a hasznalati utasitas klormentes, hulladekbol eloallitott paprbol keszult.

A keszülék mūanyagból keszült alkatrészeit megfelelo jelölésekkel lattuk el, igy azokat az egyes anyagfajták szerint osztályozva lehet a gyüjtöpontokban felvenni.

Zaj es vibración

A mert ertekek az EN 50 144 szabvanychak megfeleloen kerultek meghatarozasra.

A berendezes mért zajszintje tipikus esetben:
hangnyomásszint: 90 dB (A);
hangteljesítményszint: 103 dB (A).
Viseljen fulvedót!

A mert gyorsulas tipikus esetben 5,5m / s^2

A rezgéscsillapíto pótfogantú alkalmazásakor a pótfogantúfogo kéz és a kar vibrácioja tipikus esetben alacsonyabb, mint 2,5 m/szek².

Vevoszolgálat és tanácsadás

A vevoszolgálat a keszüléke javitásával és karbantartásával, valamint a potalkatrészekkel kapcsolatos kérdésekre szívesen valaszol. A tartalekalkatrészekkel kapcsolatos robbantott abrak és egyeb informácio a kovetkező cimen talalhatok:

www.bosch-pt.com

A Bosch Vevotanácsado Csoport szívesen segít Önnek, ha a készülékek és tartozékok vásárlásával, alkalmazásával és beálításával kapcsolatos kerdesei vannak.

Magyar

Robert Bosch Kft

1103 Budapest

Gyömröi ut. 120

Tel: [phone]

Fax: [phone]

C ∈ Minósegi tanusító nyilatkozat

Sajat kizarolagos felelossegunkre kijelentjuk, hogy ez a termek megfel a kovetkez o normaknak, szabvanyoknak, illetve normatif doku mentacioknak: EN 50 144 a 89/336/EWG es 98/37/EG iranyelve rendelkezesei szerint.

A valtoztatás joga fenntartva

TexHnueckne xapaKTepeNCTnKN

Угловая GWS 21-180 H GWS 21-230 H GWS 24-180 B Professional Professional Professional Maшина

Home pIa3a06018510..06018520..06018530..
