HWS 88230 Professional - Sarokcsiszoló BOSCH - Ingyenes használati útmutató

Termék típusa	Sarokcsiszoló
Márka	Bosch
Modell	HWS 88230 Professional
Kategória	Nagyfrekvenciás kézi elektromos szerszám
Maximális tárcsaátmérő	125 mm
Névleges teljesítmény	950 W
Névleges frekvencia	200 Hz
Névleges feszültség	200 V (háromfázisú)
Üresjárati fordulatszám	9500 min⁻¹ (modelltől függően)
Orsómenet	M14
Tömeg (EPTA szabvány szerint)	kb. 2,8 kg
Kiegészítő fogantyú	Rezgéscsillapító
Kézvédő	Csiszolótányérral vagy kefével végzett munkákhoz mellékelve
Védőburkolat	Csiszoláshoz és vágáshoz (használat szerint adaptálható)
Kapcsoló	Csúsztatható vagy Tricontrol reteszeléssel
Szükséges tápegység	Frekvenciaváltó nagyfrekvenciás háromfázisú áramhoz
Felhasználási területek	Fém és kő csiszolása, vágása, csiszolása, kefézése (száraz)
Karbantartás	Rendszeresen tisztítsa meg a szellőzőnyílásokat; ellenőrizze az üresjárati fordulatszámot
Tartozékok	Villáskulcs, kézvédő, kiegészítő fogantyú
Javíthatóság	Pótalkatrészek elérhetők; Bosch vevőszolgálat

Gyakran ismételt kérdések - HWS 88230 Professional BOSCH

Hogyan kell felszerelni a védőburkolatot a Bosch HWS 88230 sarokcsiszolóra?

Helyezze be a védőburkolatot a kódoló bütyökkel az orsó gallérjának hornyába. Állítsa be a helyzetét, majd rögzítse a rögzítőcsavart legalább 10 Nm nyomatékkal.

Milyen típusú tárcsákat használhatok ehhez a sarokcsiszolóhoz?

Használhat csiszoló-, vágó-, gumírozott csiszolótányérokat, fémkeféket és lamellás tárcsákat, feltéve hogy betartja a méreteket: max. átmérő 125 mm, a furat illeszkedjen a karimához.

Hogyan cserélem ki a csiszolótárcsát?

Húzza ki a szerszámot. Rögzítse az orsót a villáskulccsal, csavarja le a rögzítőanyát, cserélje ki a tárcsát, majd húzza meg az anyát. Ellenőrizze, hogy a tárcsa szabadon forog-e használat előtt.

Hogyan használjam a rezgéscsillapító kiegészítő fogantyút?

Csavarja a kiegészítő fogantyút a hajtóműház bal vagy jobb oldalára, preferencia szerint. Ne módosítsa a fogantyút, és ne használja, ha sérült.

Miért nem indul a szerszámom?

Ellenőrizze, hogy a frekvenciaváltó csatlakoztatva van-e és be van-e kapcsolva. Győződjön meg róla, hogy a Be/Ki kapcsoló nincs reteszelve (nyomja meg röviden a hátsó részt a feloldáshoz). Ha a probléma továbbra is fennáll, forduljon a vevőszolgálathoz.

Hogyan kell felszerelni a speciális CEE csatlakozót?

Vágja le a speciális kábel burkolatát, helyezze be a vezetékeket (L1 barna, L2 kék, L3 fekete, zöld-sárga) a CEE csatlakozó megfelelő aljzataiba, húzza meg a csavarokat, majd csavarja vissza a ház két csavarját. Indításkor ellenőrizze a forgásirányt.

Ez a sarokcsiszoló képes vágni csempét vagy követ?

Igen, kő vágásához használjon gyémánt tárcsát és speciális elszívó burkolatot. Viseljen porálarcot és biztosítson megfelelő elszívást.

Hogyan kell karbantartani a sarokcsiszolót?

Rendszeresen tisztítsa meg a szellőzőnyílásokat sűrített levegővel. Mérje meg az üresjárati fordulatszámot egy fordulatszámmérővel; ha az eltérés meghaladja a névleges érték 10%-át, ellenőriztesse a szerszámot a vevőszolgálattal.

Mekkora a HWS 88230 Professional teljesítménye?

A névleges teljesítmény modelltől függően változik, általában 950 W a nagyfrekvenciás változatoknál. Ellenőrizze a készülék adattábláját.

Hol találok pótalkatrészeket ehhez a sarokcsiszolóhoz?

A pótalkatrészek, mint a burkolatok, fogantyúk, anyák és tárcsák, elérhetők a hivatalos Bosch viszonteladóknál és a vevőszolgálatnál.

HASZNÁLATI ÚTMUTATÓ HWS 88230 Professional BOSCH

Montázs zástréky CEE (lásd 11-12. ábra)

Általános biztonsági előírások az elektromos kéziszerszámokhoz

FIGYELMEZTETÉS

Olvassa el az összes biztonsági figyelmeztetést és utasítást.

A következőkben leírt előírások be nem tartása áramütésekhez, tűzhöz és/vagy súlyos sérülésekhez vezethet.

Kérjük, a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

Tartsa tisztán és jól megvilágított állapotban a munkahelyet. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gőzöket meggyújthatják. Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elveszítheti az uralmat a berendezés felett.

Elektromos biztonsági előírások

A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszolóaljzatok csökkentik az áramütés kockázatát. Kerülje a földelt felületek, mint például csövek, fűtőtestek, kályhák és hűtőgépek megérintését. Az áramütés-veszély megnövekszik, ha a teste le van földelve. Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be az elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetéstől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, soha ne húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint

Porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használatának megfelelően csökkenti a személyi sérülések kockázatát.

Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg róla, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt bedugná a csatlakozódugót a dugaszolóaljzatba, csatlakoztatná az akkumulátor-csomagot, és mielőtt felemelné vagy vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja áramforráshoz, ez balesetekhez vezethet. Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.

Ne bízza el magát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosítva álljon és egyensúlyát megtartsa. Így az elektromos kéziszerszám váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a hajat, a ruhát és a kesztyűt a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezés használata csökkenti a munka során keletkező por veszélyes hatását.

Az elektromos kéziszerszámok gondos kezelése és használata

• Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
• Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kéziszerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés megakadályozza a szerszám akaratlan üzembe helyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az

elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.

A készüléket gondosan ápolja. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a kéziszerszám használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be, és azokat könnyebben lehet irányítani. Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

Szerviz-ellenőrzés

Az elektromos kéziszerszámot csak szakképzett személyzet, csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások sarokcsiszolókhoz

Közös biztonsági előírások a csiszolópapírral való csiszoláshoz és polírozáshoz

A következő típusokra érvényes:

-06023014 -060230540. -0602306434 -060232440. Ez az elektromos kéziszerszám csiszolópapíros csiszológépként és polírozógépként használható. Ügyeljen minden biztonsági jelzésre, előírásra, ábrára és adatra, amelyet a kéziszerszámmal együtt megkapott. Ha nem tartja be a következő előírásokat, akkor ez áramütéshez, tűzhöz és/vagy súlyos személyi sérülésekhez vezethet. Ez az elektromos kéziszerszám csiszoláshoz, drótkefével való munkához használható. Az elektromos kéziszerszám számára előírtól eltérő használat veszélyeztetéshez és személyi sérülésekhez vezethet.

Közös biztonsági tájékoztató a csiszoláshoz, a drótkefével végzett munkákhoz és a daraboláshoz

A következő típusokra érvényes:

-060230440 -060232444,..464,..474,..434 -06023295. -06023315.. -06023325. -06023345..

246Magyar

Ez az elektromos kéziszerszám csiszolásra, drótkefével végzett munkára és daraboló csiszolásra alkalmas. Ügyeljen minden biztonsági jelzésre, előírásra, ábrára és adatra, amelyet a kéziszerszámmal együtt megkapott. Ha nem tartja be a következő előírásokat, akkor ez áramütéshez, tűzhöz vagy súlyos személyi sérülésekhez vezethet. Ez az elektromos szerszám nem alkalmas csiszolópapírral való csiszolásra és polírozásra. Az elektromos kéziszerszám számára előírtól eltérő használat veszélyeztetéshez és személyi sérülésekhez vezethet.

Közös figyelmeztető tájékoztató csiszoláshoz, csiszolópapírral végzett csiszoláshoz, drótkefével végzett munkákhoz, polírozáshoz és daraboláshoz. Minden típusra érvényes.

Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott el és nem javasolt. Az a tény, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámra, nem garantálja annak biztonságos alkalmazását. A betétszerszám megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos kéziszerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhetnek és kirepülhetnek. A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszámán megadott méreteknek. A hibásan méretezett betétszerszámokat nem lehet megfelelően eltakarni, vagy irányítani. A menetes betéttel ellátott betétszerszám menetének meg kell felelnie az orsó menetének. A karima segítségével befogásra kerülő betétszerszám furatátmérőjének pontosan meg kell felelnie a befogási átmérőnek. Az olyan betétszerszámok, amelyek nem kerülnek pontosan rögzítésre az elektromos kéziszerszámhoz, egyenlőtlenül forognak, erősen berezegnek és a készülék feletti uralom megszűnéséhez vezethetnek. Ne használjon megrongálódott betétszerszámokat. Vizsgálja meg minden egyes használat előtt a betétszerszámokat: ellenőrizze, nem pattogzott-e le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megrepedve, vagy nagy mértékben elhasználódva a csiszolótányér, nincsenek-e a drótkefében kilazult, vagy eltörött drótok. Ha az elektromos kéziszerszám vagy a betétszerszám leesik, vizsgálja felül, nem rongálódott-e, vagy használjon egy hibátlan betétszerszámot. Miután ellenőrizte, majd behelyezte a készülékbe a betétszerszámot, tartsa Ön saját maga és a közelben tartózkodó más személyek is a forgó betétszerszám síkján kívül, és járassa egy percig az elektromos kéziszerszámot a legnagyobb fordulatszámon. A megrongálódott betétszerszámok ezalatt a próbaidő alatt általában már széttörnek. Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védőkesztyűt

vagy különleges kötényt, amely távol tartja a csiszoló-szerszám anyagrészecskéit. Mindenképpen védje meg a szemét a kipuló és idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szűrnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását.

Ügyeljen arra, hogy a többi személy biztonságos távolságban maradjon az Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie. A munkadarab letört részei vagy eltört betétszerszámok kirepülhetnek és a közvetlen munkaterületen kívül is személyi sérülést okozhatnak. Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületénél fogja meg, olyan munkák végzésekor, amelyek során a betétszerszám kívülről nem látható, feszültség alatt álló vezetékeket, vagy saját hálózati kábelét is átvághatja. Ha a berendezés egy feszültség alatt álló vezetékhez ér, a berendezés fém részei szintén feszültség alá kerülhetnek, és áramütéshez vezethetnek. Tartsa távol a hálózati csatlakozó kábelt a forgó betétszerszámoktól. Ha elveszíti az uralmat az elektromos kéziszerszám felett, az átvághatja vagy bekaphatja a hálózati csatlakozó kábelt, és az Ön keze vagy karja is a forgó betétszerszámhoz érhet. Soha ne tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen leállna. A forgásban lévő betétszerszám megérintheti a támasztó felületet, és Ön ennek következtében könnyen elveszítheti az uralmat az elektromos kéziszerszám felett. Ne járassa az elektromos kéziszerszámot, miközben azt a kezében tartja. A forgó betétszerszám egy véletlen érintkezés esetén bekaphatja a ruháját, és a betétszerszám befúródhat a testébe. Tisztítsa meg rendszeresen az elektromos kéziszerszám szellőzőnyílásait. A motor ventilátora beszívja a port a házba, és nagyobb mennyiségű fémpor felhalmozódása elektromos veszélyekhez vezethet. Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meggyújthatják. - Ne használjon olyan betétszerszámokat, amelyek alkalmazásához folyékony hűtőanyagra van szükség. Víz és egyéb folyékony hűtőanyagok alkalmazása áramütéshez vezethet.

Visszarúgás és megfelelő figyelmeztető tájékoztatók

A visszarúgás a beszoruló vagy leblokkoló forgó betétszerszám, például csiszolókorong, csiszolótányér, drótkefe stb. hirtelen reakciója. A beszorulás vagy leblokkolás a forgó betétszerszám hirtelen leállásához vezet. Ez a rögzítetlen elektromos kéziszerszámot a betétszerszámnak a leblokkolási ponton fennálló forgási irányával szembeni irányban felgyorsítja.

Ha például egy csiszolókorong beékelődik, vagy leblokkol a megmunkálásra kerülő munkadarabban, a csiszolókorongnak a munkadarabba bemélyülő éle leáll, így a csiszolókorong

kiugorhat vagy egy visszarúgást okozhat. A csiszolókorong ekkor a korongnak a leblokkolási pontban fennálló forgásirányától függően a kezelőszemély felé, vagy attól távolodva mozog. A csiszolókorong ilyenkor el is törhet.

Egy visszarúgás az elektromos kéziszerszám hibás vagy helytelen használatának következménye. Ezt az alábbiakban leírásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni.

Tartsa szorosan fogva az elektromos kéziszerszámot, és hozza a testét és a karjait olyan helyzetbe, amelyben fel tudja venni a visszarúgó erőket. Használja a pótgantyút, amennyiben létezik, hogy a lehető legjobban tudjon uralkodni a visszarúgási erőkön, illetve fel-feltáskor a reakciós nyomatékon. A kezelő személy megfelelő óvatossági intézkedésekkel uralkodni tud a visszarúgási reakcióerőkön. Sohase vigye kezét a forgó betétszerszám közelébe. A betétszerszám egy visszarúgás esetén a kezéhez érhet. Kerülje el a testével azt a tartományt, ahová egy visszarúgás az elektromos kéziszerszámot mozgatja. A visszarúgás az elektromos kéziszerszámot a csiszolókorongnak a blokkolási pontban fennálló forgásirányával ellentétes irányba hajtja. A sarkok és élek közelében különösen óvatosan dolgozzon, akadályozza meg, hogy a betétszerszám lepattanjon a munkadarabról, vagy beékelődjön a munkadarabba. A forgó betétszerszám a sarkoknál, éleknél és lepattanás esetén könnyen beékelődik. Ez a kezelő feletti uralom elvesztéséhez, vagy egy visszarúgáshoz vezet. - Ne használjon fafűrészlapot, vagy fogazott fűrészlapot. Az ilyen betétszerszámok gyakran visszarúgáshoz vezetnek, vagy a kezelő elveszítheti az uralmat az elektromos kéziszerszám felett.

Külön figyelmeztetések és tájékoztató a csiszoláshoz és daraboláshoz

Kizárólag az Ön elektromos kéziszerszámához engedélyezett csiszolótesteket és az ezen csiszolótestekhez elirányzott védőburákat használja. A nem az elektromos kéziszerszámhoz szolgáló csiszolótestek nem lehetnek kielégítő módon letakarva, és ezért ezek nem biztonságosak. A peremes csiszolókorongokat úgy kell felszerelni, hogy a csiszolófelület ne álljon ki a védőburkolat szélének a síkjából. Egy szakszerűtlenül felszerelt csiszolókorongot, amely kiáll a védőburkolat szélének a síkjából, nem lehet kiegészítő módon letakarni. A védőburát biztonságosan kell felszerelni az elektromos kéziszerszámra, és úgy kell beállítani, hogy a lehető legnagyobb biztonságot nyújtsa, vagyis a csiszolótestnek csak a lehető legkisebb része mutasson a kezelő felé. A védőburának meg kell óvnia a kezelőt a letört, kirepülő daraboktól, a csiszolótest véletlen megérintésétől és szikráktól, amelyek meggyújthatják az öltözetét. A csiszolótesteket csak azokra a célokra szabad használni, amelyekre javasoltak. Például: Sohase csiszoljon egy ha

sitkorong oldalsó felületével. A hasítókorongok arra vannak méretezve, hogy az anyagot a korong élével munkálják meg. Az ilyen csiszolótestek ható oldalirányú ereje a csiszolótest töréséhez vezethet.

Használjon mindig hibátlan, az Önnel kiválasztott csiszolókorongoknak megfelelő méretű és alakú befogókarimát. A megfelelő karimák megtámasztják a csiszolókorongot és csökkentik a csiszolókorong eltörésének veszélyét. A hasítókorongokhoz használható karimák különbözhetnek a csiszolókorongok számára szolgáló karimáktól. - Ne használjon nagyobb elektromos kéziszerszámokhoz szolgáló elhasználódott csiszolótesteket. A nagyobb elektromos kéziszerszámokhoz szolgáló csiszolókorongok nincsenek a kisebb elektromos kéziszerszámok magasabb fordulatszámára méretezve, és széttörhetnek.

További különleges figyelmeztetések és tájékoztató a daraboláshoz

Kerülje el a hasítókorong leblokkolását, és ne gyakoroljon túl erős nyomást a készülékre. Ne végezzen túl mély vágást. A túlterhelés megnöveli a csiszolótest igénybevételét, és növeli a beszorulás vagy a vágás leblokkolásának hajlamát, ami visszarugáshoz vagy a csiszolótest töréséhez vezethet. Kerülje el a forgó hasítókorong eltolását a tartó mellett. Ha a hasítókorongot a munkadarabban magától eltávolodva mozgatja, akkor az elektromos kéziszerszám a forgó koronggal visszarúgás esetén közvetlenül Ön felé pattan. Ha a hasítókorong beszorul, vagy ha Ön megszakítja a munkát, kapcsolja ki az elektromos kéziszerszámot, és tartsa nyugodtan, amíg a korong teljesen leáll. Sohase próbálja meg kihúzni a még forgó hasítókorongot a vágásból, mert ez visszarúgáshoz vezethet. Határozza meg és hárítsa el a beszorulás okait. Addig ne kapcsolja ismét be az elektromos kéziszerszámot, amíg az a munkadarabban van. Várja meg, amíg a hasítókorong eléri a teljes fordulatszámot, mielőtt óvatosan folytatná a vágást. A korong ellenkező esetben beszorulhat, kiugorhat a munkadarabból, vagy visszarúgáshoz vezethet. Támaszsza alá a nagyobb munkadarabokat, hogy csökkentse a beszoruló hasítókorong következtében fellépő visszarúgás kockázatát. A nagyobb munkadarabok saját súlyuk alatt meghajolhatnak. A munkadarabot mindkét oldalán, és mind a vágás vonal közelében, mind a szélénél alá kell támasztani. Ha egy meglévő falban, vagy más nem látható területen hasít, járjon el különös óvatossággal. Az anyagba behatoló hasítókorong gáz- vagy vízvezetékbe, elektromos vezetékbe vagy más tárgyakba ütközhet, amelyek visszarúgást okozhatnak.

Külön figyelmeztetések és tájékoztató a csiszolólap alkalmazásával történő csiszoláshoz

Ne használjon túl nagy csiszolólapokat, hanem kizárólag a gyártó által ajánlott méretet. A csiszolótányéron túl kilógó csiszolólapok személyi sérülést okozhatnak, vala

mint a csiszolólapok leblokkolásához, széttépődéshez, vagy visszarúgáshoz vezethetnek.

Külön figyelmeztetések és tájékoztató a polírozáshoz

Ne tegye lehetővé, hogy a polírozóburán laza részek, mindenekelőtt a drótkefék legyenek. Megfelelően rögzítse, vagy rövidítse le a drótkeféket. A géppel együtt forgó laza drótkefék bekaphatják a kezelő ujjait, vagy beakadhatnak a munkadarabba.

Külön figyelmeztetések és tájékoztató a drótkefével végzett munkákhoz

Vegye tekintetbe, hogy a drótkeféből a normális használat közben is kirepülnek egyes drótdarabok. Ne terhelje túl a berendezésre gyakorolt túl nagy nyomással a drótokat. A kirepülő drótdarabok igen könnyen áthatolhatnak a vékonyabb ruhadarabokon vagy az emberi bőrön. Ha egy védőburát célszerű alkalmazni, akadályozza meg, hogy a védőbura és a drótkefe megérintse egymást. A tányér- és csészealakú kefék átmérője a berendezésre gyakorolt nyomás és a centrifugális erők hatására megnövekedhet.

Kiegészítő figyelmeztetések és tájékoztató

Viseljen védőszemüveget.

A rejtett vezetékek felkutatásához használjon alkalmas fémkereső készülékeket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, ez tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy villamos áramütést kaphat. Ha az áramellátás (például feszültségkiesés, vagy a hálózati csatlakozódugó kihúzása következtében) megszakad, oldja fel és állítsa át a K1 helyzetbe a be/ki kapcsolót. Így megakadályozhatja a berendezés akaratlan újraindulását. Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg le nem hűltek. Munka közben a tárcsák erősen felhevülnek. A munka során mindig mindkét kezével tartsa az elektromos kéziszerszámot és gondoskodjon arról, hogy szilárd, biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Az elektromos kéziszerszámot csak egy előírás szerinti földelt hálózathoz csatlakoztassa. A dugaszolóaljzatnak és a hosszabbító kábelnek működőképes védővezetékekkel kell ellátva lennie.

Biztonsági előírások az emelt frekvenciás szerszámok energiaellátásához

Az alkalmazásra kerülő frekvenciaváltóra vonatkozó biztonsági előírásokat és munkavégzési utasításokat szigorúan be kell tartani! Az ezzel kapcsolatos közelebbi adatokat a frekvenciaváltó gyártójától kaphat. A frekvenciaváltót egy hibaáram-védőkapcsolóval kell ellátni, ha azt olyan környezetben üzemeltetik, ahol különleges személyi védelemre van szükség. Különleges személyi védelemre például nedves helyiségekben, vagy olyan anyagok megmunkálásánál van szükség, amelyeknél a munka során elektromosan vezető porok keletkezhetnek. A hibaáram-védőkapcsoló nélküli használat áramütéshez, tűzhöz vagy súlyos személyi sérülésekhez vezethet. A hibaáram-védőkapcsolót csak villamos szakember építheti be az áramellátó hálózatba. A berendezés kifogástalan működése csak így lehet biztosított. A frekvenciaváltó kimeneti feszültségének és frekvenciájának meg kell egyeznie az emelt frekvenciás elektromos kéziszerszám típustábláján található adatokkal. Az emelt frekvenciás elektromos kéziszerszámot kizárólag egy megfelelő csatlakozó dugóval szabad üzemeltetni. A CEE csatlakozó dugónak arra a névleges áramra kell méretezve lennie, amely az elektromos kéziszerszám számára szükséges (lásd „Műszaki adatok”). A csatlakozó dugó felszerelését és az energiaellátáshoz való csatlakoztatást csak olyan szakember hajthatja végre, aki az emelt frekvenciás szerszámok kezelésében kiválóan oktatott. Kizárólag az eredeti kábelt használja! Minden egyes használat előtt ellenőrizze, nincs-e megrongálódva az elektromos kéziszerszám, a kábel és a csatlakozó dugó. A veszélyes helyzetek megelőzése érdekében a kábeleket és csatlakozó dugókat nem szabad javítani, hanem ki kell cserélni.

A termék és alkalmazási lehetőségeinek leírása

Olvassa el az összes biztonsági figyelmeztetést és utasítást. A következőkben leírt előírások be nem tartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, hajtsa ki a kihajtható ábra oldalt, és hagyja így kihajtva, miközben ezt a kezelési útmutatót olvassa.

Rendeltetésszerű használat

A következő típusokra érvényes:

-06023014.. -060230540 -0602306434 -060232440

Az elektromos kéziszerszám fém és lakklemezek vízhasználat nélküli csiszolópapíros csiszolására és polírozására szolgál.

A következő típusokra érvényes:

-060230440 -060232444....464....474....434 -06023295. -06023315 -0.6023325 -0.602 682 915 -0.602 334 5..

Ez az elektromos kéziszerszám fém- és kőanyagok víz alkalmazása nélküli darabolására, nagyoló csiszolására és kefélésére szolgál. Kötött csiszolóanyaggal végzett daraboláshoz, és a daraboláshoz szolgáló speciális védőburát kell használni. Köbön végzett darabolási munkához megfelelő porelszívásról kell gondoskodni.

Minden tipusra érvényes Kizárolag az elektramos kézsizerszámimal szällitott, vagy ah- hoz engedélyezett védóburákat és rógítöanyákat szabad használini.

Az abrázolásra kerülo komponensek A készülék abrázolásra kerülo komponenseinek sorszámonása az elektramos kézsizerszámnek az ábra--oldalon találhatóképré vonatkozik. 1 Be-/kikapcsoló 2 Pótfogantyú 3 Csiszolórsó 4 Orsányak

Magyar|249

5 Orsó reteszelőgomb 6 Védőburkolat 7 Védőbura rögzítőcsavar 8 Kódoló bélyegek 9 Kezelő 10 Befogókarima O-gyűrűvel 11 Csiszoló/daraboló/nagyoló tárcsa 12 Rögzítőtárcsa 13 Kétkörmös kulcs 14 17 mm-es villáskulcs 15 Kerekanya 16 Csiszolókorong 17 Gumi csiszolótányér 18 Rongykorong 19 Drotkefe 20 Hálózati csatlakozó (CEE csatlakozó dugó) 21 Csatlakozó dugóbetét (CEE csatlakozó dugó) 22 Csavarok (CEE csatlakozó dugó) 23 Csavarok a 21 csatlakozó dugóbetétben (CEE csatlakozó dugó) 24 CEE csatlakozó dugó 25 Műanyag burkolat (CEE csatlakozó dugó) A képek láthatók vagy a szükséges leírások tartozékok részei nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.

Műszaki adatok

Nagyfrekvenciás sarokcsizoló
Rendelési szám 0 602 301 ...		...401	...404	...434
Névleges feszültseg	V	2	6	5
Frekvencia	Hz 200 200 300
Névleges felvett teljesitmény	W	6	0	0
Névleges leadott teljesitmény	W	4	4	0
Névleges aram	A	1	,	6
Uresjárati fordulatszám	perc'	4100	4100 6150
max. csiszolókorong atmérő	mm 125 125 125
Csiszolóorsö menete		M14	M14 M14
Süly az „EPTA-Procedure 01:2014" (01:2014 EPTA eljá-rás)/sheerint
- rezgéscillapitó põtogantyúval	kg 3,2 3,2 3,2
Érintésvédelmi osztály		©/I	©/I	©/I
Védettségí osztály		IP 20	IP 20	IP 20

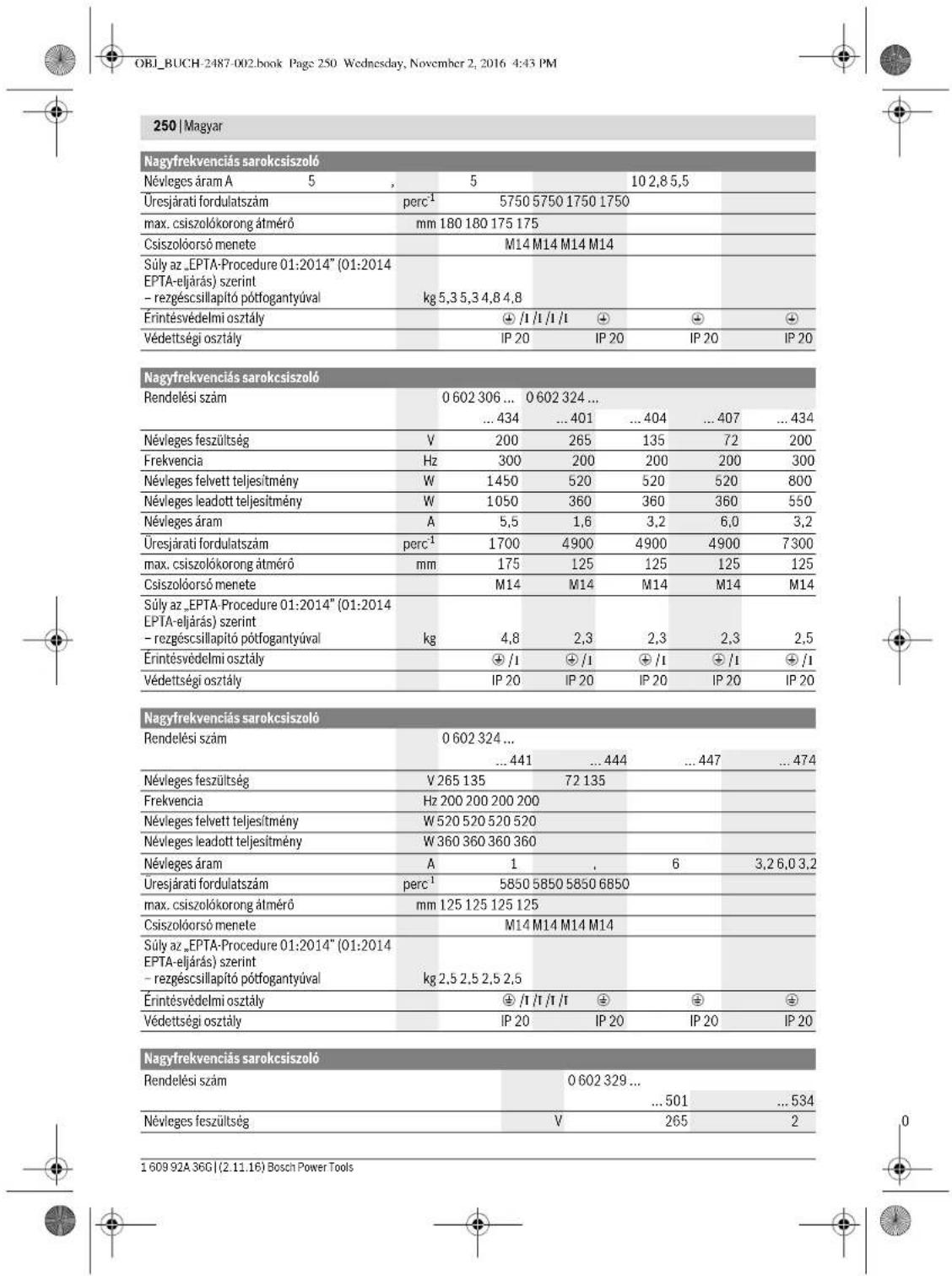

Nagyfrekvenciás sarokcsiszoló

Rendelési szám	0 602 304 ...		0 602 305 ...
		... 404	... 407	... 401	... 404
Néveiges feszült ség	V 135		72	265	135
Frekvencia	Hz	200	200	200	200
Néveiges felvett teljesitmény	W	950	950	950	950
Néveiges leadott teljesitmény	W	700	700	700	700

Bosch Power Tools 1609 92A 36C (2.11.16)

135200

600900

440630

3.3.3

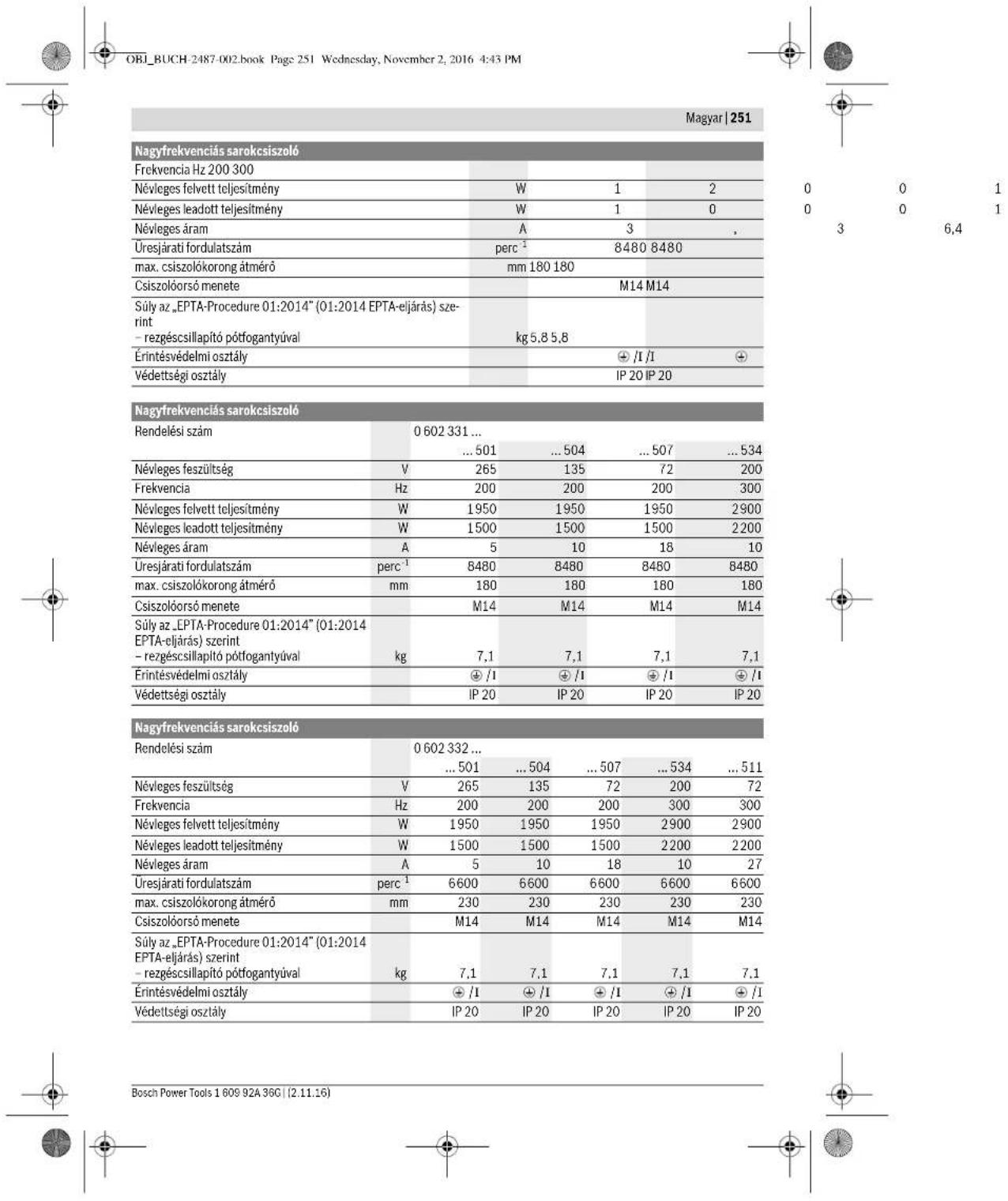

Nagyfrekvencías sarokcsizoló
Rendelési szám	0 602 334 ...
	... 501	... 504	... 507	... 534
Névleges feszült ség	V 265 135 72 200
Frekventa	Hz 200 200 200 300
Névleges felvett teljesítmeny	W 2500 2500 2500 3800
Névleges leadott teljesítmeny	W 2200 2200 2200 3100
Névleges áram	A 6		7	13,2 24,7 13,2
Uresjárati fordulatszám	perc-1	6600 6600 6600 6600
max. csiszolókorong帽子rő	mm 230 230 230 230
Csiszolórsó menete		M14 M14 M14 M14
Süly az _EPTA-Procedure 01:2014" (01:2014 EPTA eljárás) szerint
- rezgéscillapíto pôfogantyúval	kg 7,8,7,8,7,8,7,8
Érintésvédelmi osztály		± / I	± / I	± / I
Vedettségi osztály		IP 20	IP 20	IP 20

Az energiaellátásra vonatkozó tájékoztató

Az emelt frekvenciás elektromos kéziszerszám egy nagyfrekvenciás rendszer része, és a típustáblán megadott frekvenciájú 3-fázisú váltakozó áramot igényel.

Ennek a frekvenciának az eléréséhez az elektromos kéziszerszámot össze kell kapcsolni frekvenciaváltóval (lásd: 'Csatlakozás az energiaellátáshoz', a 256. oldalon).

Az zajmérési eredmények az EN 60745-2-3 szabványnak megfelelően kerültek meghatározásra.

	0 602 301 40.	0 602 301 434	0 602 304 40.	0 602 305 40.
Akieszülek A-ertékelésü zajszinljenek tipikus erTEkei
Zajnyomässzint	dB(A)	72	82	79
Hangteljesitményszint	dB(A)	83	93	90
Bizonytalansag, K	dB	3	3	3
Viseljen fülvedö!
a, reçgési összertékek (a harem irány vek-torösszege) és K bizonytalansag az EN 60745-2-3 szabvány szerint.
Felütciszolás (nagyolás):
a,	m/s2	-	5,3	5
K	m/s2	-	2	2
Polirozás:
a,	m/s2	3	3	-
K	m/s2	1,5	1,5	-
Csiszolás csiszolálappal:
a,	m/s2	3	3	-
K	m/s2	1,5	1,5	-

	0 602 306 434	0 602 324 40.	0 602 324 44.
			0 602 324 464
			0 602 324 474
			0 602 324 434
A keszülék A-ertékelésü zajszintjének tipikus ertékei
Zajnyomàssint	dB(A)	82	77
Hangteljesitményszint	dB(A)	93	88
Bizonytalanság, K	dB	3	3
Viseljen fulvédó!

1609 92A 36G| (2.11.16) Bosch Power Tools

	Magyar | 253
	0 602 306 434	0 602 324 40.	0 602 324 44.
			0 602 324 464
			0 602 324 474
			0 602 324 434
a,rezgési összértékek (a harom irány vektorösszege)és K bizonytalanság az EN 60745-2-3 szabványszerint.
Felületcsiszolás (nagyolás):
an	m/s2	-	-	6
K	m/s2	-	-	2
Polírozás:
an	m/s2	< 2,5	4	-
K	m/s2	1,5	1,5	-
Csiszolás csiszolólappal:
an	m/s2	< 2,5	4	-
K	m/s2	1,5	1,5	-

		0 602 329 50.	0 602 329 5340 602 329 511	0 602 331 5..	0 602 332 5..
A keszülk A-ertékelesü zajszinljének
tipikus ertekei
Zajnyomásszint	dB(A)	85	87	86	86
Hangeljesitményszint	dB(A)	96	98	97	97
Bizonytalansag, K	dB	3	3	3	3
Viseljen fulvédót!
a, reçgési összertékek (a harem irány vektorösszege) és Kbizonytalansag az EN 60745-2-3 szabvány szerint.
Felületcsiszolás (nagyolás):
a,	m/s2	7	7	7	7
K	m/s2	1,5	1,5	1,5	1,5
Polírozás:
a,	m/s2	-	-	-	-
K	m/s2	-	-	-	-
Csiszolás csiszolálappal:
a,	m/s2	-	-	-	-
K	m/s2	-	-	-	-

		0 602 334 50.	0 602 334 534
A keszülék A-ertékelésü zajszintjenek tipikus ertékei
Zajnyomàsszint	dB(A)	86	86
Hangeljesitményszint	dB(A)	97	97
Bizonytalanság, K	dB	3	3
Viseljen fulvédót!
a1, rezgési össérétékek (a hlórom irány vektorössege) és Kbizony-talanság az EN 60745-2-3 szabvány szerint.
Felületcsiszolás (nagyolás):
a1	m/s2	7	7
K	m/s2	3	3
Polírozás:
a1	m/s2	-	-
K	m/s2	-	-
Csiszolás csiszolólappal:
a1	m/s2	-	-
K	m/s2	-	-

Bosch Power Tools 1609 92A 36C (2.11.16)

254Magyar

Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatározásra, és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslésére is alkalmas.

A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, különböző tartozékokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fentitől eltérhet. Ez az egész munkadarabra vonatkozó rezgési terhelést lényegesen megnövelheti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül tényleges használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelemre, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

Megfelelőségi nyilatkozat Egyedüli felelősséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a 2011/65/EU, 2014/30/EU, 2006/42/EK irányelvekben és azok módosításaiban leírt idevágó előírásoknak, és megfelel a következő szabványoknak: EN 60745-1, EN 60745-2-3, EN 50581.

A műszaki dokumentációja (2006/42/EK) a következő helyen található:

Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Védőberendezések felszerelése

Általános tájékoztató

Szakítsa meg az energiaellátást, mielőtt a kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielőtt félreteszi az elektromos kéziszerszámot. Ez az elővigyázatossági intézkedés megakadályozza az elektromos kéziszerszám akaratlan üzembe helyezését.

Megjegyzés: Ha a csiszolótárcsa üzem közben eltörik, vagy ha a védőburkolat vagy az elektromos kéziszerszám felülete megsérült, az elektromos kéziszerszámot azonnal el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vevőszolgálat és használati tanácsadás” fejezetben.

Állítsa be a védőburkolatokat, hogy a kezelő irányába ne repüljenek szikrák.

Megjegyzés: A védőburán található kódoló bütykök gondoskodnak arról, hogy az elektromos kéziszerszámra csak az illő védőburát lehessen felszerelni.

Védőbúra csiszoláshoz (lásd az „A” ábrát) A következő típusokra érvényes:

- 060230440, - 06023295, - 0602324434, - 06023315, - 060232444, - 06023325, - 0602324454, - 06023345. - Tegyen fel a 6 védőburát a 8 kódoló bütykökkel a 4 orsónyak kódolóhornyába, amíg a védőbúra válla fel nem fekszik az elektromos kéziszerszám karimájára. A védőbúra helyzetét a munka adottságainak megfelelően kell beállítani. A védőbúra megbízható rögzítéséhez húzza meg legalább 10 Nm nyomatékkal a T rögzítőcsavart.

Védőbúra daraboláshoz

A következő típusokra érvényes: - 060230440, - 06023295, - 0602324434, - 06023315, - 060232444, - 06023325, - 0602324464, - 06023345, - 0602324474

Körkörös csiszolóanyaggal végzett daraboláshoz mindig használjon a darabolószerszámhoz való védőburát. Kövek darabolásához mindig egy speciális, vezetőszánnal felszerelt elszívó burát (külön tartozék) kell használni. A daraboláshoz használható védőburákat a standard védőburához hasonlóan (lásd az A' ábrát) kell felszerelni.

Rezgéscsillapító pótfogantyú (lásd a B' ábrát)

A rezgéscsillapító pótfogantyú kisebb rezgéssel járó, és ennek következtében kényelmesebb, biztonságosabb munkát tesz lehetővé.

Az elektromos kéziszerszámot csak az arra felszerelt 2 pótfogantyúval együtt szabad használni. - Csavarja be a 2 pótfogantyút a munkának megfelelő helyzetben a hajtómű jobb vagy bal oldalába. A pótfogantyún nem szabad változtatásokat végrehajtani. Ha egy pótfogantyú megrongálódott, ne használja tovább.

Kézvédelem (lásd a "C" ábrát)

A következő típusokra érvényes:

-06023014. -060232440 -060230540. -0602306434

A 17 gumi csiszolótányérral vagy a csészelakú kefével/kefés tárcsával/legyezőtárcsával végzett munkákhoz mindig fel kell szerelni a 9 kézvédőt. Rögzítse a 9 kézvédőt a 2 pótfogantyúval.

Összeszerelés

A védőberendezések felszerelése

Általános tájékoztató

Szakítsa meg az energiaellátást, mielőtt a kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielőtt félreteszi az elektromos kéziszerszámot. Ez az elővigyázatossági intézkedés megakadályozza az elektromos kéziszerszám akaratlan üzembe helyezését.

Megjegyzés: Ha a csiszolótárcsa üzem közben eltört, vagy ha a védőburra vagy az elektromos kéziszerszám felfogó egysége megrongálódott, az elektromos kéziszerszámot azonnal el kell küldeni a Vevőszolgálatnak, a címeket lásd a "Vevőszolgálat és használati tanácsadás" fejezetben.

Állítsa be a védőburákat úgy, hogy a kezelő irányába ne repüljenek szikrák.

A csiszolószerszámok felszerelése Általános tájékoztató

▷ Szakítsa meg az energiaellátást, mielőtt a kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielőtt félreteszi az elektromos kéziszerszámot. Ez az elővigyázatossági intézkedés megakadályozza az elektromos kéziszerszám véletlen üzembe helyezését. Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének meg kell felelnie a szorítókarima méretének. Redukáló idomot, vagy adaptert nem szabad használni. - Tisztítsa meg a 3 csiszolóorsót és valamennyi felszerelésre kerülő alkatrészt. A csiszolószerszámok felszerelése után a készülék bekapcsolása előtt győződjön meg arról, hogy a csiszolószerszám helyesen van felszerelve és szabadon forog. Gondoskodjon arról, hogy a csiszolószerszám ne érjen hozzá a védőburához vagy más alkatrészekhez.

A csiszoló, daraboló vagy nagyoló tárcsa felszerelése (lásd „D1“, „D2“ ábra)

A következő típusokra érvényes:

- 0 602 304 40. - 0 602 331 5.. - 0 602 324 44,... 464, - 0 602 332 5..

474.434 0 602 334 5.. - 0 602 329 5.

Behelyezés

Gondoskodjon arról, hogy a hozzáillő védőbura legyen felszerelve (lásd „A védőberendezések felszerelése“, a 254 oldalon). Tegye fel a 10 szorítókarimát a 3 csiszolótengelyre.

A 10 szorítókarimába a központosító perem körül egy műanyag alakzat (O-gyűrű) található. Ha az O-gyűrű hiányzik, vagy megsérült, azt azonnal ki kell cserélni, mielőtt felszereli a 10 szorítókarimát.

Tegye fel a helyes forgásiránynak megfelelő 11 csiszolószerszámot (csiszoló, hasító vagy nagyoló korongot) a 3 csiszolótengelyre. Tegye fel a 12 rögzítőanyát az orsómenetre, úgy, hogy a rögzítőanya középső bemélyedése a felfelé mutasson. Húzza meg szorosan a 13 körmskulccsal a rögzítőanyát, eközben tartsa ellen a 14 villáskulccsal a 3 csiszolótengely kulcsfelületén.

Eltávolítás

Fogja le a 3 csiszolótengelyt 14 villáskulccsal a kulcsfelületnél. Csavarja le a 12 rögzítőanyát a 13 körmskulccsal a csiszolótengelyről, eközben tartson ellen a kulcsfelületen a 14 villáskulccsal. - Húzza le ezután a csiszolószerszámot, valamint a szorítókarimát a csiszolótengelyről.

Tengelyrögzítőgombbal (5) ellátott elektromos kéziszerszámok

A következő típusokra érvényes:

- 0 602 324 40. - 0 602 324 434

Magyar|255

-060232444. Az 5 tengelyrögzítőgombbal ellátott elektromos kéziszerszámok esetén a csiszolószerszám felszerelésekor nincs szüksége villáskulccsal való ellentartásra (lásd az „E1“-„E2“ ábrát). A tengelyrögzítőgombot csak teljesen nyugalmi állapotban lévő csiszolótengely esetén szabad megnyomni! Ellenkező esetben az elektromos kéziszerszám megröngálódhat. A csiszolószerszám felszerelése előtt nyomja be az 5 tengelyrögzítőgombot, hogy ezzel reteszelje a 3 csiszolótengelyt, és a szerelés során tartsa benyomva a gombot. - Szerelje fel a kívánt csiszolószerszámot (lásd „A csiszoló, daraboló vagy nagytárcsa felszerelése“, a 255. oldalon). - Engedje el az 5 tengelyrögzítőgombot, hogy feloldja a csiszolótengely reteszelését.

A gumitányér felszerelése (lásd az „F“ ábrát)

A következő típusokra érvényes:

-06023014. -060232440 -0.60230540 -0602306434

Behelyezés

Gondoskodjon arról, hogy a kézvédő és a pófogantyú fel legyen szerelve (lásd „A védőberendezések felszerelése“, a 254. oldalon). - Tegye fel a 17 gumitányért a 3 csiszolótengelyre. - Tegye fel a 16 csiszolólapot a gumitányérra. - Tegye fel a 15 hengeres anyát az orsómenetre. - Húzza meg szorosan a 13 körmskulccsal a hengeres anyát, eközben tartsa ellen a 14 villáskulccsal a 3 csiszolótengely kulcsfelületén.

Ügyeljen arra, hogy a 15 hengeres anya teljesen be legyen csavarva a gumitányér kiálló részébe, hogy ne zavarja a csiszolást, és a csiszolólap szilárdan rögzítve legyen.

Eltávolítás

• Fogja le a 3 csiszolótengelyt 14 villáskulccsal a kulcsfelületnél fogva. - Csavarja le a 15 hengeres anyát a 13 körmskulccsal a csiszolótengelyről, eközben tartson ellen a 14 villáskulccsal a kulcsfelületen. - Húzza le a csiszolólapot és a gumitányért a csiszolótengelyről.

A rongykorong felszerelése (lásd a „G“ ábrát)

A következő típusokra érvényes:

-06023014. 060232440 -060230540 -0602306434

Behelyezés

Ügyeljen arra, hogy a rongykorong menete pontosan ráilleszkedjen a csiszolótengely menetére (M14). Gondoskodjon arról, hogy a kézvédő és a pófogantyú fel legyen szerelve (lásd „A védőberendezések felszerelése“, a 254. oldalon).

256Magyar

Csavarja annyira rá a 18 rongykorongot a 3 csiszolótengelyre, hogy az szorosan felfeküdjön a csiszolótengely kulcsfelületére, eközben tartson ellen a 14 villáskulccsal a 3 csiszolótengely kulcsfelületén.

Eltávolítás

Csavarja le a szilárdan rögzített 18 rongykorongot a csiszolótengely kulcsfelületére helyezett villáskulccsal a csiszolótengelyről, eközben tartsa ellen a 14 villáskulccsal a 13 csiszolótengely kulcsfelületén.

A drótkefe felszerelése (lásd a „H“ ábrát)

A következő típusokra érvényes:

-0602304 40. -06023315.. -0602324 44, ...464, -06023325.. ...474, ...434 -06023345.. -06023295..

Behelyezés

Ügyeljen arra, hogy a drótkefe menete pontosan ráálljon a csiszolótengely menetére (M14).

Gondoskodjon arról, hogy a kézvédő és a potfogantyú fel legyen szerelve (lásd „A védőberendezések felszerelése“, a 254. oldalon).

Csavarja annyira rá a kívánt 19 drótkefét (csészealaku kefe, vagy kefés tárcsa) a 3 csiszolótengelyre, hogy az szorosan felfeküdjön a csiszolótengely kulcsfelületére, eközben tartson ellen a 14 villáskulccsal a csiszolótengely kulcsfelületén.

Eltávolítás

Csavarja le a szilárdan rögzített 19 drótkefét a csiszolótengely kulcsfelületére felhelyezett villáskulccsal a csiszolótengelyről, eközben tartsa ellen a 14 villáskulccsal a 3 csiszolótengely kulcsfelületén.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes faanyagok, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kézhez vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergiás reakciókhoz és/vagy a légutak megbetegedéséhez vezethet. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, főleg a faanyag kezeléséhez és más anyagok is vannak bennük (kromát, favédőszerek). A készülékkel azbeszttartalmú anyagokat csak szakembereknek szabad megmunkálniuk.

A lehetőségek szerint használjon az anyagnak megfelelő porelszívást. Gondoskodjon a munkahely jó szellőztetéséről. - Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.

Gondoskodjon arról, hogy a munkahelyen ne gyűlhessen össze por. A porok könnyen meggyulladhatnak.

Csatlakozás az energiaellátáshoz

Az emelt frekvenciás elektromos kéziszerszám üzemeltetéséhez egy frekvenciaváltóra van szükség, amely a típustáblán megadott frekvenciájú, 3-fázisú váltakozó áramot állít elő.

A kereskedelemben különböző méretű, frekvenciájú, szekunder feszültségű és névleges teljesítményű frekvenciaváltók kaphatók. A frekvenciaváltót az adott csatlakoztatásra kerülő elektromos kéziszerszámnak megfelelően kell kiválasztani. A frekvenciaváltó kiválasztásakor a Bosch márkakereskedő szívesen segít Önnek.

Az elektromos kéziszerszám egy nem rögzített hosszú csatlakozó kábellel, csatlakozó dugó nélkül kerül kiszállításra. Az üzemeltetéshez egy különleges csatlakozó kábelt egy négypólusú CEE csatlakozó dugóval (zöld-sárga) kell felszerelni.

Az elektromos kéziszerszámot a túlterhelés elleni védelemre ezen felül fel lehet szerelni egy a kereskedelemben kapható motorvédő kapcsolóval. Ezen motorvédő kapcsoló beállítási tartományának magában kell foglalnia az elektromos kéziszerszám névleges áramát (lásd Műszaki adatok). A motorvédő kapcsolónak egy másodpercnél rövidebb időn belül kell kikapcsolnia.

Ehhez vegye figyelembe a motorvédő kapcsoló Üzemeltetési útmutatójában található biztonsági előírásokat és szerelési utasításokat!

A CEE csatlakozó dugó felszerelése (lásd a 11., 12. ábra)

Lazítsa ki mindkét 22 csavart és húzza ki a 21 csatlakozó dugó betétet a 24 CEE csatlakozó dugó házából. - Szabja ki az elektromos kéziszerszám különleges kábelének megfelelően a 25 műanyag hüvelyt és tolja rá a CEE-dugaszoló házat a csatlakozó kábelre. Fűzze át a négy eret a 20 húzásmentesítőn. Csavarja ki a négy kis 23 csavart a 21 csatlakozó dugóbetétben és dugja be

a barna 1 kábelér vezetéklezáró hüvelyét az L1 érintkező hüvelyébe. a kék L2 kábelér vezetéklezáró hüvelyét az L2 érintkező hüvelybe. a fekete L3 kábelér vezetéklezáró hüvelyét az L3 érintkező hüvelybe. valamint a zöld-sárga kábelér vezetéklezáró hüvelyét védővezeték hüvelyébe. - Ismét húzza meg szorosra a négy kis 23 csavart a 21 csatlakozó dugó betétben, hogy ezzel rögzítse a négy kábeléret. Ezután csavarja úgy rá a 20 húzásmentesítőt a kábelre, és rögzítse úgy a kábelköpenyt, hogy a vezetéklezáró hüvelyekben ne lépjen fel húzóerő. - Ismét dugja be a 21 csatlakozó dugó betétet a 24 CEE csatlakozó dugó házába és a két 22 csavarral ismét húzza meg szorosra. - Ezután ellenőrizze a védővezetékek helyes működését. Dugja be az elektromos kéziszerszám 24 CEE csatlakozó dugóját a frekvenciaváltó csatlakozó hüvelyébe. Most már csatlakoztathatja a frekvenciaváltót az energiaellátáshoz.

A frekvenciaváltónak az energiaellátáshoz való csatlakoztatása a frekvenciaváltó Kezelési Utasításában van leírva.

Ezután ellenőrizze a forgásirányt!

A forgásirány ellenőrzése

A csiszolótengely forgásirányának meg kell egyeznie az elektromos kéziszerszámon található nyíl által jelzett iránnyal.

Ha a csúszótengely az első üzembe helyezés során (lásd: Az elektromos kéziszerszám be- és kikapcsolása, a 257. oldalon) a helytelen irányban forog, azonnal kapcsolja ki és válassza le az energiaellátásról az elektromos kéziszerszámot.

Lazítsa ki ismét mindkét 22 csavart, és húzza ki a 21 csatlakozó dugót a 24 CEE csatlakozó dugóházból.

- Lazítsa ki a fekete kábel vezetéklezáró hüvelyét a megfelelő érintkező hüvelyből. - Ezután dugja be a fekete L3 kábel vezetéklezáró hüvelyét az L1 érintkező hüvelybe, és a barna L1 kábel vezetéklezáró hüvelyét az L3 érintkező hüvelybe. - Ismét húzza meg szorosan a kis 23 csavarokat a 21 csatlakozó dugó betétben, hogy ezzel rögzítse a kábeleket. Ismét dugja be a 21 csatlakozó dugó betétet a 24 CEE csatlakozó dugóházba, és a két 22 csavarral ismét húzza meg szorosan. Ezután ellenőrizze a védővezetékek helyes működését. - Csatlakoztassa ismét az elektromos kéziszerszámot az energiaellátáshoz.

Üzemeltetés

Üzembe helyezés

A készülék megfelel az elektromos kéziszerszám típustábláján található adatoknak. Minden használat előtt ellenőrizze a csiszolószerszámokat. Győződjön meg arról, hogy a csiszolószerszám helyesen van felszerelve és szabadon forog. Hajtson végre egy legalább 1 perces, terhelésmentes próbafutást. Megrongálódott, nem kerek, vagy erősen berezgő csiszolószerszámokkal nem szabad dolgozni. A megrongálódott csiszolószerszámok széttörhetnek és személyi sérüléseket okozhatnak. Állítsa át az 1 be-/kikapcsolót a „Ki” helyzetbe, ha az elektromos kéziszerszám váratlanul leáll, annak ellenére, hogy a be-/kikapcsoló a „Be” helyzetben van. Ezzel megakadályozhatja a berendezés akaratlan újraindulását. Ellenőrizze az energiaellátást (lásd: Csatlakozás az energiaellátáshoz, a 256. oldalon), mielőtt ismét elindítaná az elektromos kéziszerszámot. Előbb mindig csatlakoztassa az elektromos kéziszerszámot a frekvenciaváltóhoz, mielőtt rákapcsolná a frekvenciaváltót a villamos hálózatra.

Az energia megtakarítása érdekében az elektromos kéziszerszámot csak akkor kapcsolja be, ha használja.

A frekvenciaváltó be- és kikapcsolása

Az elektromos kéziszerszám bekapcsolása előtt üzembe kell venni a frekvenciaváltót.

Tartsa be a frekvenciaváltó Kezelési Utasításában található előírásokat.

Az elektromos kéziszerszám be- és kikapcsolása biztonsági tolókapcsolóval (lásd az „1” ábrát). A következő típusokra érvényes:

- 06023244 - Az elektromos kéziszerszám bekapcsolásához tolja előre az 1 be-/kikapcsolót. Az 1 be-/kikapcsoló rögzítéséhez nyomja le elöl az 1 be-/kikapcsolót, amíg az be nem pattan a rögzítési helyzetbe. - Az elektromos kéziszerszám kikapcsolásához engedje el az 1 be-/kikapcsolót.

Reteszelt 1 be-/kikapcsoló esetén nyomja meg röviden a hátsó részét, majd engedje el.

Az elektromos kéziszerszám be- és kikapcsolása biztonsági kapcsolóval (lásd a „J2” ábrát)

A következő típusokra érvényes:

Az elektromos kéziszerszám behelyezése után nyomja be a be-/kikapcsolót. A benyomott be-/kikapcsoló reteszeléséhez tolja tovább előre a benyomott be-/kikapcsolót. Az elektromos kéziszerszám kikapcsolásához engedje el a be-/kikapcsolót, illetve, ha az reteszelve van, nyomja be röviden a be-/kikapcsolót, majd engedje el azt.

Munkavégzési tanácsok

Szakítsa meg az energiaellátást, mielőtt a kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielőtt félreteszi az elektromos kéziszerszámot. Ez az elővigyázatossági intézkedés megakadályozza az elektromos kéziszerszám akaratlan üzembe helyezését. A tár hátofakla vāh ᵋ Ḥεşékt, ovatsan Āján jel, lásá d Tajékoatzato a statikáróí” c. szakszt. Fogja be a munkadarabot, ha az a saját súlya nem biztonságosan rögzíti. Sohase vesse alá az elektromos kéziszerszámot akkora terhelésnek, hogy az leálljon. Magas terhelés után hagyja néhány percig üresjáratban működni az elektromos kéziszerszámot, hogy a betétszerszám lehűljön.

Csiszolás a legyezőlapos tárcsával

A legyezőlapos tárcsával (tartozék) görbe felületeket és profilokat is meg lehet munkálni. A legyezőlapos tárcsák élettartama lényegesen hosszabb, zajszintjük és csiszolási hőmérsékletük lényegesen alacsonyabb, mint a szokásos csiszolókorongoké.

Fémek darabolása (lásd a K' ábrát)

Kötött csiszolóanyaggal végzett daraboláshoz mindig használjon egy a darabolásra szolgáló védőburát.

A darabolásnál a kéziszerszámot a megmunkálásra kerülő anyaghoz megfelelő méretű előtolással mozgassa. Ne gya

koroljon nyomást a hasítótárcsára, ne ékelje be és ne rezgesse be a tárcsát. A hasítótárcsát nem szabad oldalirányú nyomással lefékezni. Az elektromos kéziszerszámot mindig a forgásiránnyal ellenkező irányba kell vezetni. Ellenkező esetben a készülék irányíthatatlanul kiugorhat a vágásból. A profilok és négyszögletes csövek darabolásánál a legkisebb keresztmetszettel kezdje a munkát.

Terméskő darabolása

Kőben végzett darabolási munka esetén mindig gondoskodjon kielégítő porelszívásról. Viseljen porvédő álarcot.

Az elektromos kéziszerszámot csak száraz megmunkálásra, illetve csiszolásra szabad használni.

A terméskövek darabolásához legcélszerűbb egy gyémántbetétes darabolótárcsát használni. A beszorulás megelőzésére egy darabolásra szolgáló védőburával felszerelt vezetősínt kell használni.

Az elektromos kéziszerszámot porelszíváshoz és forgácselszíváshoz használja, és viseljen porvédő álarcot. Olyan porszívót használjon, amely alkalmas a forgácselszívásra. A Bosch erre alkalmas porszívókat tud ajánlani. Kapcsolja be az elektromos kéziszerszámot, és helyezze a vezetőszán elülső részével a megmunkálásra kerülő munkadarabra. Az elektromos kéziszerszámot a megmunkálásra kerülő anyagnak megfelelő, mérsékelt előtolással mozgassa előre.

Különösen nagy kavicstartalmú beton darabolásakor, ha gyémántbetétes darabolótárcsát használ, a tárcsa túlmelegedhet. A gyémántbetétes darabolótárcsa forgásirányában a gyémántszemcsék lekophatnak. Ebben az esetben szakítsa meg a darabolási folyamatot, és hagyja a gyémántbetétes darabolótárcsát rövid ideig alapjáraton, a legmagasabb fordulatszámon, hogy lehűljön. Ha a munkateljesítmény észrevehetően csökken, és a tárcsán szikraképződés vagy károsodás látható, akkor ez arra utal, hogy a gyémántbetétes darabolótárcsa eltompult. A gyémántbetétes darabolótárcsát egy abrazív hatású anyagban (például mészhomok) végzett rövid vágásokkal ismét ki lehet élezni.

Tájékoztatás a statikáról

A tartó falakban vágható rések a DIN 1053 német szabvány 1. részében, valamint az adott országban érvényes hasonló szabványokban vannak rögzítve. Ezeket az előírásokat okvetlenül be kell tartani. A munka megkezdése előtt kérje ki felelős statikus, építész vagy az illetékes építésügyi hatóság véleményét.

Nagyolócsiszolás

Sohase használjon hasítókorongokat nagyolócsiszoláshoz.

A nagyolási szög 30° és 40° között a legjobb eredményhez vezet. Az elektromos kéziszerszámot mérsékelt nyomással előre és hátra mozgassa. Így a munkadarab nem forrósodik fel, nem színeződik el, és nem jelennek meg rajta karcolások.

Csiszolópapírral való csiszolás a gumitányérral

A megfelelő csiszolópapírt a megmunkálásra kerülő anyagnak megfelelően kell kiválasztani. A Bosch a gumitányérhoz kiváló minőségű csiszolópapírokat árul. Vegye igénybe a szakboltok tanácsadását.

A polírozás során egy csiszolóközeget kell felvinni a megmunkálásra kerülő anyagra vagy a rongykorongra, és azt körkörös mozgással dolgozza be az anyag felületébe. Ha több polírozási fokozatot használ, egyre finomabb szemcséjű polírozópasztát használjon, és minden szemcsemérethez egy másik rongykorongot kell használni. A megmunkálásra kerülő anyag felületét az egyes polírozási fokozatok után gondosan meg kell tisztítani.

Karbantartás és szerviz

Karbantartás és tisztítás

Szakítsa meg az energiaellátást, mielőtt a kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy amikor félreteszi az elektromos kéziszerszámot. Ez az elővigyázatossági intézkedés megakadályozza az elektromos kéziszerszám akaratlan üzembe helyezését. Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson. Kedvezőtlen munkakörülmények esetén, lehetőség szerint mindig használjon elszívórendszert. Rendszeresen tisztítsa a szellőzőnyílásokat, és kapcsoljon be egy hibaáram-védőkapcsolót (PRCD). Fémek megmunkálásakor vezetőképes por juthat az elektromos kéziszerszám belsejébe. Ez hátrányos hatással lehet az elektromos kéziszerszám védőszigetelésére. Mérje meg a rendszeren és a csiszolótengely alapjárati fordulatszámát. Ha a mért érték a megadott alapjárati fordulatszámtól több mint 10%-kal felfelé vagy lefelé eltér (lásd „Műszaki adatok”), ellenőriztesse az elektromos kéziszerszámot egy Bosch vevőszolgálattal. Egy túl magas alapjárati fordulatszám esetén a betétszerszám eltörhet, egy túl alacsony fordulatszám lecsökkenti a munkateljesítményt. Kizárólag az eredeti kábelt használja! Minden egyes használatkor ellenőrizze, nincs-e megrongálódva az elektromos kéziszerszám, a kábel és a csatlakozó dugó. A veszélyes helyzetek megelőzése érdekében a kábeleket és csatlakozó dugókat nem szabad javítani, hanem ki kell cserélni. A karbantartási és javítási munkákat szakképzett személyzetre bízza. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

Tisztítsa meg rendszeresen a villamos hálózatról leválasztott elektromos kéziszerszám csatlakozó hüvelyeit, csatlakozásait és csatlakozó dugóját száraz, szálmentes kendővel, és távolítsa el a port és egyéb szennyező részeket.

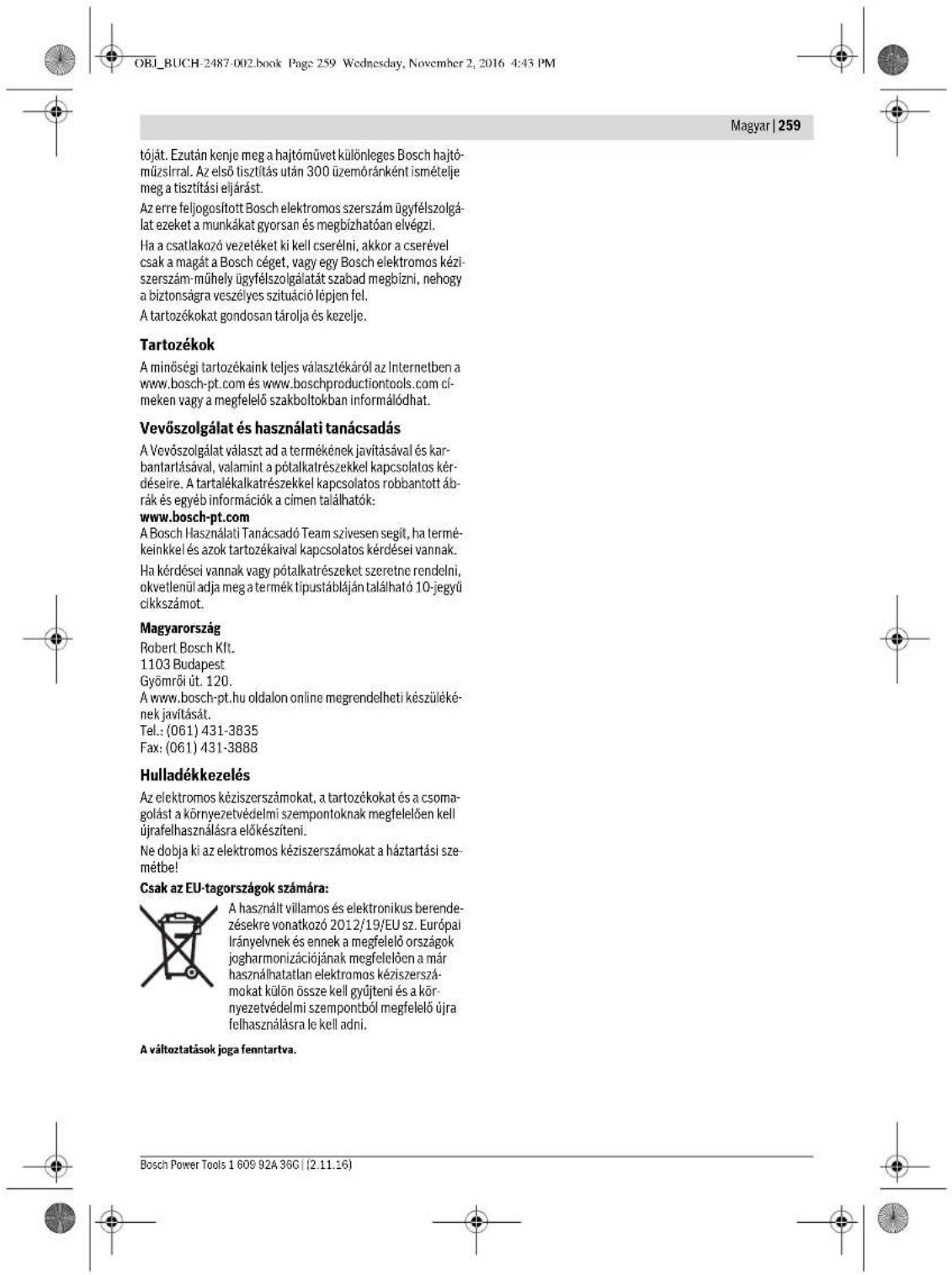

Az első 150 üzemóra elteltével tisztítsa meg és cserélje a hajtóművet. Tartsa be az olajszer gyártójának az olajszer használatával és ártalmatlanításával kapcsolatos tájékoztatását.
