Márka	Bosch
Modell	HWS 77180 Professional
Termék típusa	Sarokcsiszoló
Tápegység	Háromfázisú nagyfrekvenciás (200-300 Hz, 200-265 V modelltől függően)
Üresjárati fordulatszám	Modelltől függően akár 9500 ford/perc
Felvett teljesítmény	Modelltől függően akár 900 W
Maximális korongátmérő	180 mm
Orsó menet	M14
Súly	Körülbelül 2,5 kg (modelltől függően)
Fő funkciók	Köszörülés, vágás, csiszolás, kefélés, polírozás
Biztonsági védelmek	Állítható védőburkolat, kézvédő, rezgéscsillapító kiegészítő fogantyú
Hangnyomásszint	72-87 dB(A) modelltől függően
Rezgésszint (csiszolás)	5,35-7 m/s² modelltől függően
Karbantartás és tisztítás	Rendszeresen tisztítsa a szellőzőnyílásokat, használjon porszívót, ellenőrizze az üresjárati fordulatszámot
Pótalkatrészek	Kizárólag eredeti Bosch alkatrészeket használjon
Javíthatóság	Csak szakképzett személyzet végezhet javítást
Általános információk	Használati utasítás több nyelven elérhető

Gyakran ismételt kérdések - HWS 77180 Professional BOSCH

Milyen munkák végezhetők el a Bosch HWS 77180 Professional sarokcsiszolóval?

Ez a sarokcsiszoló fémek és kő (víz nélküli) köszörülésére, vágására, csiszolására, kefélésére és polírozására készült.

Hogyan kell helyesen felszerelni a védőburkolatot?

Helyezze be a védőburkolatot a kódoló bütyökkel az orsógyűrű hornyába, majd igazítsa a munkának megfelelően. Rögzítse a szorítócsavart legalább 10 Nm nyomatékkal.

Milyen elektromos tápellátás szükséges ehhez a szerszámhoz?

A szerszám háromfázisú nagyfrekvenciás (200-300 Hz, 200-265 V) tápegységgel működik, és megfelelő frekvenciaátalakítót igényel.

Hogyan ellenőrizze a forgásirányt az első használat előtt?

Csatlakoztatás után kapcsolja be röviden a szerszámot. A forgásiránynak meg kell egyeznie a készüléken lévő nyíllal. Ellenkező esetben cserélje fel az L1 és L3 vezetékeket a CEE csatlakozóban.

Milyen egyéni védőfelszerelést kell viselnem?

Mindig viseljen védőszemüveget, porvédő maszkot (P2 osztály), hallásvédőt és megfelelő kesztyűt.

Hogyan karbantartsa a sarokcsiszolót a hosszú élettartam érdekében?

Rendszeresen tisztítsa a szellőzőnyílásokat sűrített levegővel. Időnként ellenőrizze az üresjárati fordulatszámot (max. 10% eltérés a specifikációktól). Használjon megfelelő porszívót.

Használhatok más márkájú korongokat?

Csak a Bosch specifikációinak (átmérő, furat, fordulatszám) megfelelő korongokat használjon. Ne használjon adaptereket vagy redukciókat.

Mi a teendő a korong blokkolása vagy beszorulása esetén?

Azonnal kapcsolja ki a szerszámot, és várja meg, amíg a korong teljesen leáll. Ne kísérelje meg eltávolítani a korongot forgás közben. Vizsgálja meg az okot és hárítsa el.

Hogyan cserélje ki a vágókorongot?

Húzza ki a szerszámot. Használja a villáskulcsot az orsó rögzítéséhez. Csavarja le a szorítóanyát, cserélje ki a korongot, és húzza meg szorosan. Használat előtt ellenőrizze a megfelelő működést.

Hol találok pótalkatrészeket és vevőszolgálatot?

Forduljon Bosch szakkereskedőhöz vagy hivatalos szervizállomáshoz. A biztonság érdekében kizárólag eredeti alkatrészeket használjon.

HASZNÁLATI ÚTMUTATÓ HWS 77180 Professional BOSCH

Montázs zástréky CEE (lásd 11-12. ábra)

Általános biztonsági előírások az elektromos kéziszerszámokhoz

FIGYELMEZTETÉS

Olvassa el az összes biztonsági figyelmeztetést és utasítást.

A következőkben leírt előírások be nem tartása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, a későbbi használat érdekében gondosan őrizze meg ezeket az előírásokat.

Az alábbiakban alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

Tartsa tisztán és jól megvilágított állapotban a munkahelyet. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gőzöket meggyújthatják. Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elveszítheti az uralmat a berendezés felett.

Elektromos biztonsági előírások

A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszolóaljzatok csökkentik az áramütés kockázatát. Kerülje a földelt felületek, mint például csövek, fűtések, kályhák és hűtőgépek megérintését. Az áramütés-veszély megnövekszik, ha a teste le van földelve. Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be az elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetéstől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és soha ne húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést, és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint

Porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használati jellegének megfelelően csökkenti a személyi sérülések kockázatát.

Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg róla, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt bedugná a csatlakozódugót a dugaszolóaljzatba, csatlakoztatná az akkumulátor-csomagot, vagy felemelné, illetve vinné az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.

Ne bízza el magát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztos támasza és egyensúlya legyen. Így az elektromos kéziszerszám váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezés használata csökkenti a munka során keletkező por veszélyes hatását.

Az elektromos kéziszerszámok gondos kezelése és használata

• Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
• Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes, és meg kell javíttatni. Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kéziszerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés megakadályozza a szerszám akaratlan üzembe helyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az

elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.

A készüléket gondosan ápolja. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be, és azokat könnyebben lehet vezetni és irányítani. Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célra való alkalmazása veszélyes helyzetekhez vezethet.

Szerviz-ellenőrzés

Az elektromos kéziszerszámot csak szakképzett személyzet, csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások sarokcsiszolókhoz

Közös biztonsági előírások a csiszolópapírral való csiszoláshoz és polírozáshoz

A következő típusokra érvényes:

-06023014 -060230540 -0602306434 -060232440. Ez az elektromos kéziszerszám csiszolópapíros csiszolóként és polírozóként használható. Ügyeljen minden biztonsági jelzésre, előírásra, ábrára és adatra, amelyet a kéziszerszámmal együtt megkapott. Ha nem tartja be a következő előírásokat, akkor ez áramütéshez, tűzhöz és/vagy súlyos személyi sérülésekhez vezethet. Ez az elektromos kéziszerszám csiszoláshoz, drötkéfével végzett munkákhoz és daraboló csiszoláshoz nem alkalmas. Az elektromos kéziszerszám számára elő nem irányzott használat veszélyeztetésekhez és személyi sérülésekhez vezethet.

Közös biztonsági tájékoztató a csiszoláshoz, a drótkével végzett munkákhoz és a daraboláshoz

A következő típusokra érvényes:

-060230440 -060232444,..464,..474,..434 -06023295. -06023315.. -06023325. -06023345..

246Magyar

Ez az elektromos kéziszerszám csiszolásra, drótkével végzett munkára és daraboló csiszolásra alkalmas. Ügyeljen minden biztonsági jelzésre, előírásra, ábrára és adatra, amelyet a kéziszerszámmal együtt megkapott. Ha nem tartja be a következő előírásokat, akkor ez áramütéshez, tűzhöz és/vagy súlyos személyi sérülésekhez vezethet. Ez az elektromos szerszám nem alkalmas csiszolópapírral való csiszolásra és polírozásra. Az elektromos kéziszerszám számára elő nem irányzott használat veszélyeztetésekhez és személyi sérülésekhez vezethet.

Közös figyelmeztető tájékoztató csiszoláshoz, csiszolópapírral végzett csiszoláshoz, drótkével végzett munkákhoz, polírozáshoz és daraboláshoz. Minden típusra érvényes.

Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott el és nem javasolt. Az a tény, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámra, nem garantálja annak biztonságos alkalmazását. A betétszám megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos kéziszerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhetnek és kirepülhetnek. A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszámán megadott méreteknek. A hibásan méretezett betétszerszámokat nem lehet megfelelően eltakarni vagy védeni. A menetes betéttel ellátott betétszerszám menetének meg kell felelnie az orsó menetének. A karima segítségével befogásra kerülő betétszerszám esetén a betétszerszám furatátmérőjének pontosan meg kell felelnie a karima befogóátmérőjének. Az olyan betétszerszámok, amelyek nem kerülnek pontosan rögzítésre az elektromos kéziszerszámhoz, egyenletlenül forognak, erősen berezegnek, és a készülék feletti uralom megszűnéséhez vezethetnek. Ne használjon megrongálódott betétszerszámokat. Vizsgálja meg minden egyes használat előtt a betétszerszámokat: ellenőrizze, nem pattogzott-e le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megrepedve, vagy nagy mértékben elhasználódva a csiszolótányér, nincsenek-e a drótkefében kilazult, vagy eltört drótok. Ha az elektromos kéziszerszám vagy a betétszerszám leesik, vizsgálja felül, nem rongálódott-e meg, vagy használjon egy hibátlan betétszerszámot. Miután ellenőrizte, majd behelyezte a készülékbe a betétszerszámot, tartózkodjon Ön saját maga és a közelben tartózkodó személyek is a forgó betétszerszám síkján kívül, és járassa egy percig az elektromos kéziszerszámot a legnagyobb fordulatszámon. A megrongálódott betétszerszámok ezalatt a próbaidő alatt általában már széttörnek. Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védőkesztyűt

vagy különleges kötényt, amely távol tartja a csiszolószerszám-anyagrészecskéket. Mindenképpen védje meg a szemét a kipuló idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szűrnie a használat során keletkező port. Ha hosszú ideig van kitéve az erős zaj hatásának, elvesztheti a hallását.

Ügyeljen arra, hogy a többi személy biztonságos távolságban maradjon az Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie. A munkadarab letört részei vagy eltört betétszerszámok kirepülhetnek, és a közvetlen munkaterületen kívül személyi sérülést okozhatnak. Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületénél fogja meg, ha olyan munkákat végez, amelyek során a betétszerszám rejtett, feszültség alatt álló vezetékeket vagy a saját hálózati kábelt is átvághatja. Ha a berendezés vagy feszültség alatt álló vezetékhez ér, a berendezés fém részei szintén feszültség alá kerülhetnek, és áramütéshez vezethetnek. Tartsa távol a hálózati csatlakozó kábelt a forgó betétszerszámoktól. Ha elveszíti az uralmat az elektromos kéziszerszám felett, az átvághatja vagy bekaphatja a hálózati csatlakozó kábelt, és az Ön keze vagy karja is a forgó betétszerszámhoz érhet. - Soha ne tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen leállna. A forgásban lévő betétszerszám megérintheti a támasztó felületet, és Ön ennek következtében könnyen elveszítheti az uralmát az elektromos kéziszerszám felett. Ne járassa az elektromos kéziszerszámot, miközben azt a kezében tartja. A forgó betétszerszám egy véletlen érintkezés során bekaphatja a ruháját, és beletúrhat a testébe. Tisztítsa meg rendszeresen az elektromos kéziszerszám szellőzőnyílásait. A motor ventilátora beszívja a port a házba, és nagyobb mennyiségű fémpor felhalmozódása elektromos veszélyekhez vezethet. Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meggyújthatják. - Ne használjon olyan betétszerszámokat, amelyek alkalmazásához folyékony hűtőanyagra van szükség. Víz és egyéb folyékony hűtőanyagok alkalmazása áramütéshez vezethet.

Visszarúgás és megfelelő figyelmeztető tájékoztatók

A visszarúgás a beékelődő vagy leblokkoló forgó betétszerszám, például csiszolókorong, csiszolótányér, drótkefe stb. hirtelen reakciója. A beékelődés vagy leblokkolás a forgó betétszerszám hirtelen leállásához vezet. Ez a hirtelen leállás az elektromos kéziszerszámot a betétszerszámnak a leblokkolási ponton fennálló forgási irányával szembeni irányban felgyorsítja.

Ha például egy csiszolókorong beékelődik vagy leblokkol a megmunkálásra kerülő munkadarabban, a csiszolókorongnak a munkadarabba bemerülő éle leáll, és így a csiszolókorong

kiugorhat vagy egy visszarúgást okozhat. A csiszolókorong ekkor a korongnak a leblokkolási pontban fennálló forgásirányától függően a kezelőszemély felé, vagy attól távolodva mozog. A csiszolókorong ilyenkor el is törhet.

Egy visszarúgás az elektromos kéziszerszám hibás vagy helytelen használatának következménye. Ezt az alábbiakban leírásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni.

Tartsa szorosan fogva az elektromos kéziszerszámot, és hozza a testét és a karjait olyan helyzetbe, amelyben fel tudja venni a visszahúzó erőket. Használja a potfogantyút, amennyiben létezik, hogy a lehető legjobban tudjon uralkodni a visszarúgási erőkön, illetve feltekeréskor a reakciós nyomatékon. A kezelő személy megfelelő óvatossági intézkedésekkel uralkodni tud a visszarúgási reakcióerőkön. Soha ne vigye a kezét a forgó betétszerszám közelébe. A betétszerszám egy visszarúgás esetén elvághatja a kezét. Kerülje el a testével azt a tartományt, ahová egy visszarúgás az elektromos kéziszerszámot mozgatja. A visszarúgás az elektromos kéziszerszámot a csiszolókorongnak a leblokkolási pontban fennálló forgásirányával ellentétes irányba hajtja. A sarkok és élek kezelésében különösen óvatosan dolgozzon, akadályozza meg, hogy a betétszerszám lepattanjon a munkadarabról, vagy bekelődjön a munkadarabba. A forgó betétszerszám a sarkoknál, éleknél és lepattanás esetén könnyen bekelődik. Ez a készülék feletti uralom elvesztéséhez, vagy egy visszarúgáshoz vezet. - Ne használjon fafűrészlapot, vagy fogazott fűrészlapot. Az ilyen betétszerszámok gyakran visszarúgáshoz vezetnek, vagy a kezelő elveszítheti az uralmat az elektromos kéziszerszám felett.

Külön figyelmeztetések és tájékoztató a csiszoláshoz és daraboláshoz

Kizárólag az Ön elektromos kéziszerszámához engedélyezett csiszolótesteket és az ezen csiszolótestekhez előírt védőburákat használja. A nem az elektromos kéziszerszámhoz szolgáló csiszolótesteket nem lehet kielégítő módon letakarni, és ezért ezek nem biztonságosak. A peremes csiszolókorongokat úgy kell felszerelni, hogy a csiszolófelületük ne álljon ki a védőburkolat szélének a síkjából. Egy szakszerűtlenül felszerelt csiszolókorongot, amely kilóg a védőburkolat szélének a síkjából, nem lehet kiegészítő módon letakarni. A védőburát biztonságosan kell felszerelni az elektromos kéziszerszámra, és úgy kell beállítani, hogy a lehető legnagyobb biztonságot nyújtsa, vagyis a csiszolótestnek csak a lehető legkisebb része mutasson a kezelő felé. A védőburának meg kell óvnia a kezelőt a letört, kirepülő daraboktól, a csiszolótest véletlen megérintésétől és szikráktól, amelyek meggyújthatják az öltözéket. A csiszolótesteket csak az általuk javasolt célokra szabad használni. Például: Soha ne csiszoljon egy ha

sitkorong oldalsó felületével. A hasítkorongok arra vannak méretezve, hogy az anyagot a korong élével munkálják meg. Az ilyen csiszolótestek ható oldalirányú ereje a csiszolótest töréséhez vezethet.

Használjon mindig hibátlan, az Ön által választott csiszolókorongnak megfelelő méretű és alakú befogókarimát. A megfelelő karimák megtámasztják a csiszolókorongot, és csökkentik a csiszolókorong eltörésének veszélyét. A hasítkorongokhoz szolgáló karimák különbözhetnek a csiszolókorongok számára szolgáló karimáktól. - Ne használjon nagyobb elektromos kéziszerszámokhoz szolgáló elhasználódott csiszolótesteket. A nagyobb elektromos kéziszerszámokhoz szolgáló csiszolókorongok nincsenek a kisebb elektromos kéziszerszámok magasabb fordulatszámára méretezve, és széttörhetnek.

További különleges figyelmeztető tájékoztatás a daraboláshoz

Kerülje el a hasítókorong leblokkolását, és ne gyakoroljon túl erős nyomást a készülékre. Ne végezzen túl mély vágást. A túlterhelés megnöveli a csiszolótárcsa igénybevételét, és növeli a beakelődési vagy leblokkolási hajlamát, ami visszarugáshoz vagy a csiszolótárcsa töréséhez vezethet. Kerülje el a forgó hasítókorong eltolását a tartó mögött. Ha a hasítókorongot a munkadarabban magától eltávolodva mozgatja, akkor az elektromos kéziszerszám a forgó koronggal visszarúgás esetén közvetlenül Ön felé pattan. Ha a hasítókorong beakelődik, vagy ha Ön megszakítja a munkát, kapcsolja ki az elektromos kéziszerszámot, és tartsa nyugodtan, amíg a korong teljesen leáll. Sohase próbálja meg kihúzni a még forgó hasítókorongot a vágásból, mert ez visszarúgáshoz vezethet. Határozza meg és hárítsa el a beakelődés okát. Addig ne kapcsolja ismét be az elektromos kéziszerszámot, amíg az még benne van a munkadarabban. Várja meg, amíg a hasítókorong eléri a teljes fordulatszámot, mielőtt óvatosan folytatná a vágást. A korong ellenkező esetben beakelődhet, kiugorhat a munkadarabból, vagy visszarúgáshoz vezethet. Támaszsza alá a lemezeket vagy nagyobb munkadarabokat, hogy csökkentse a beakelődő hasítókorong következtében fellépő visszarúgás kockázatát. A nagyobb munkadarabok saját súlyuk alatt meghajolhatnak. A munkadarabot mindkét oldalán, és mind a vágásvonal közelében, mind a szélénél alá kell támasztani. Ha egy meglévő falban, vagy más nem látható területen hornyot, zsebet vagy átmenő nyílást készít, járjon el különös óvatossággal. Az anyagba behatoló hasítókorong gáz- vagy vízvezetékekbe, elektromos vezetékekbe vagy más tárgyakba ütközhet, amelyek visszarúgást okozhatnak.

Külön figyelmeztetések és tájékoztató a csiszolólap alkalmazásával történő csiszoláshoz

Ne használjon túl nagy csiszolólapokat, hanem kizárólag a gyártó által előírt méretet. A csiszolótányéron túl kilógó csiszolólapok személyi sérülést okozhatnak, vala

248Magyar

mint a csiszolólapok leblokkolásához, széttépődéshez, vagy visszarúgáshoz vezethetnek.

Külön figyelmeztetések és tájékoztató a polírozáshoz

Ne tegye lehetővé, hogy a polírozótányéron laza részek, mindenekelőtt a rögzítőzsinórok legyenek. Megfelelően rögzítse, vagy rövidítse le a rögzítőzsinórokat. A géppel együtt forgó laza rögzítőzsinórok bekaphatják a kezelő ujjait, vagy beakadhatnak a munkadarabba.

Külön figyelmeztetések és tájékoztató a drótkefével végzett munkákhoz

Vegye tekintetbe, hogy a drótkeféből a normál használat közben is kirepülnek egyes drótdarabok. Ne terhelje túl a berendezést, ne gyakoroljon túl nagy nyomást a drótokra. A kirepülő drótdarabok igen könnyen áthatolhatnak a vékonyabb ruhadarabokon vagy az emberi bőrön. Ha egy védőburát célszerű alkalmazni, akadályozza meg, hogy a védőbura és a drótkefe érintse egymást. A tányér- és csésze alakú kefék átmérője a berendezésre gyakorolt nyomás és a centrifugális erők hatására megnövekedhet.

Kiegészítő figyelmeztetések és tájékoztató

Viseljen védőszemüveget.

A rejtett vezetékek feltárásához használjon alkalmas fémkereső készüléket, vagy kérjen tanácsot a helyi energiaellátó vállalattól. Ha egy elektromos vezetéket a berendezéssel megérint, ez tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi kár keletkezhet, vagy villamos áramütést kaphat. Ha az áramellátás (például feszültségkiesés, vagy a hálózati csatlakozódugó kihúzása következtében) megszakad, oldja fel és állítsa át a KI helyzetbe a be-/kikapcsolót. Így megakadályozhatja a berendezés akaratlan újraindulását. Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg le nem hűltek. Munka közben a tárcsák erősen felforrósodnak. A munka során mindig mindkét kezével tartsa az elektromos kéziszerszámot, és gondoskodjon arról, hogy szilárd, biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuban rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Az elektromos kéziszerszámot csak egy előírás szerinti földelt hálózathoz csatlakoztassa. A dugaszolóaljzatnak és a hosszabbító kábelnek működőképes védővezetékekkel kell rendelkeznie.

Biztonsági előírások az emelt frekvenciás szerszámok energiaellátásához

Az alkalmazásra kerülő frekvenciaváltóra vonatkozó biztonsági előírásokat és munkavégzési utasításokat szigorúan be kell tartani! Az ezzel kapcsolatos közelebbi adatokat a frekvenciaváltó gyártójától kaphat. A frekvenciaváltót egy hibaáram-védőkapcsolóval kell ellátni, ha azt olyan környezetben üzemeltetik, ahol különleges személyi védelemre van szükség. Különleges személyi védelemre például nedves helyiségekben, vagy olyan anyagok megmunkálásánál van szükség, amelyeknél a munka során elektromosan vezető porok keletkezhetnek. A hibaáram-védőkapcsoló nélküli használat áramütéshez, tűzhöz vagy súlyos személyi sérülésekhez vezethet. A hibaáram-védőkapcsolót csak villamos szakember építheti be az áramellátó hálózatba. A berendezés kifogástalan működését csak így lehet biztosítani. A frekvenciaváltó kimeneti feszültségének és frekvenciájának meg kell egyeznie az emelt frekvenciás elektromos kéziszerszám típustábláján található adatokkal. Az emelt frekvenciás elektromos kéziszerszámot kizárólag egy megfelelő csatlakozódugóval szabad üzemeltetni. A CEE csatlakozódugónak arra a névleges áramra kell méretezve lennie, amely az elektromos kéziszerszám számára szükséges (lásd „Műszaki adatok”). A csatlakozódugó felszerelését az energiaellátó hálózathoz való csatlakoztatását csak olyan szakember hajthatja végre, aki emelt frekvenciás szerszámok kezelésében képzettséggel rendelkezik. Kizárólag az eredeti kábelt használja! Minden egyes használat előtt ellenőrizze, nincs-e megrongálódva az elektromos kéziszerszám, a kábel és a csatlakozódugó. A veszélyes helyzetek megelőzése érdekében a kábeleket és csatlakozódugókat nem szabad javítani, hanem ki kell cserélni.

A termék és alkalmazási lehetőségeinek leírása

Olvassa el az összes biztonsági figyelmeztetést és utasítást. A következőkben leírt eljárások be nem tartása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, hajtsa ki a kihajtható ábra oldalát, és hagyja így kihajtva, miközben a kezelési útmutatót olvassa.

Rendeltetésszerű használat

A következő típusokra érvényes:

-06023014.. -060230540 -0602306434 -060232440

Az elektromos kéziszerszám fém és lakkfelületek vízhasználat nélküli csiszolópapíros csiszolására és polírozására szolgál.

A következő típusokra érvényes:

-060230440 -060232444....464....474....434 -06023295. -06023315 -0.6023325 -0.6023345.

Ez az elektromos kéziszerszám fém- és műanyagok víz használata nélküli darabolására, nagyoló csiszolására és kefélésére szolgál.

Kötött csiszolóanyaggal végzett daraboláshoz, és a daraboláshoz speciális védőburkolatot kell használni.

Köben végzett darabolási munkákhoz megfelelő porelszívásról kell gondoskodni.

Minden típusra érvényes

Kizárólag az elektromos kéziszerszámnál szállított, vagy ahhoz engedélyezett védőburkolatokat és rögzítőket szabad használni.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.

1 Be-/kikapcsoló 2 Pótfogantyú 3 Csiszolóorsó 4 Orsónyak

5 Orsó reteszelőgomb 6 Védőburkolat 7 Védőbura rögzítőcsavar 8 Kódoló bélyegek 9 Kezelve 10 Befogókarima O-gyűrűvel 11 Csiszoló/daraboló/nagyoló tárcsa 12 Rögzítőanya 13 Kétkörömös kulcs 14 17 mm-es villáskulcs 15 Kerek anya 16 Csiszológyanta 17 Gumi csiszolótányér 18 Rongykorong* 19 Drótkefe 20 Húzásmentesítő (CEE csatlakozó dugó) 21 Csatlakozódugó-betét (CEE csatlakozódugó) 22 Csavarok (CEE csatlakozó dugó) 23 Csavarok a 21 csatlakozó dugó betétben (CEE csatlakozó dugó) 24 CEE-csatlakozó dugó 25 Műanyag burkolat (CEE csatlakozó dugó) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban számos tartozék megtalálható.

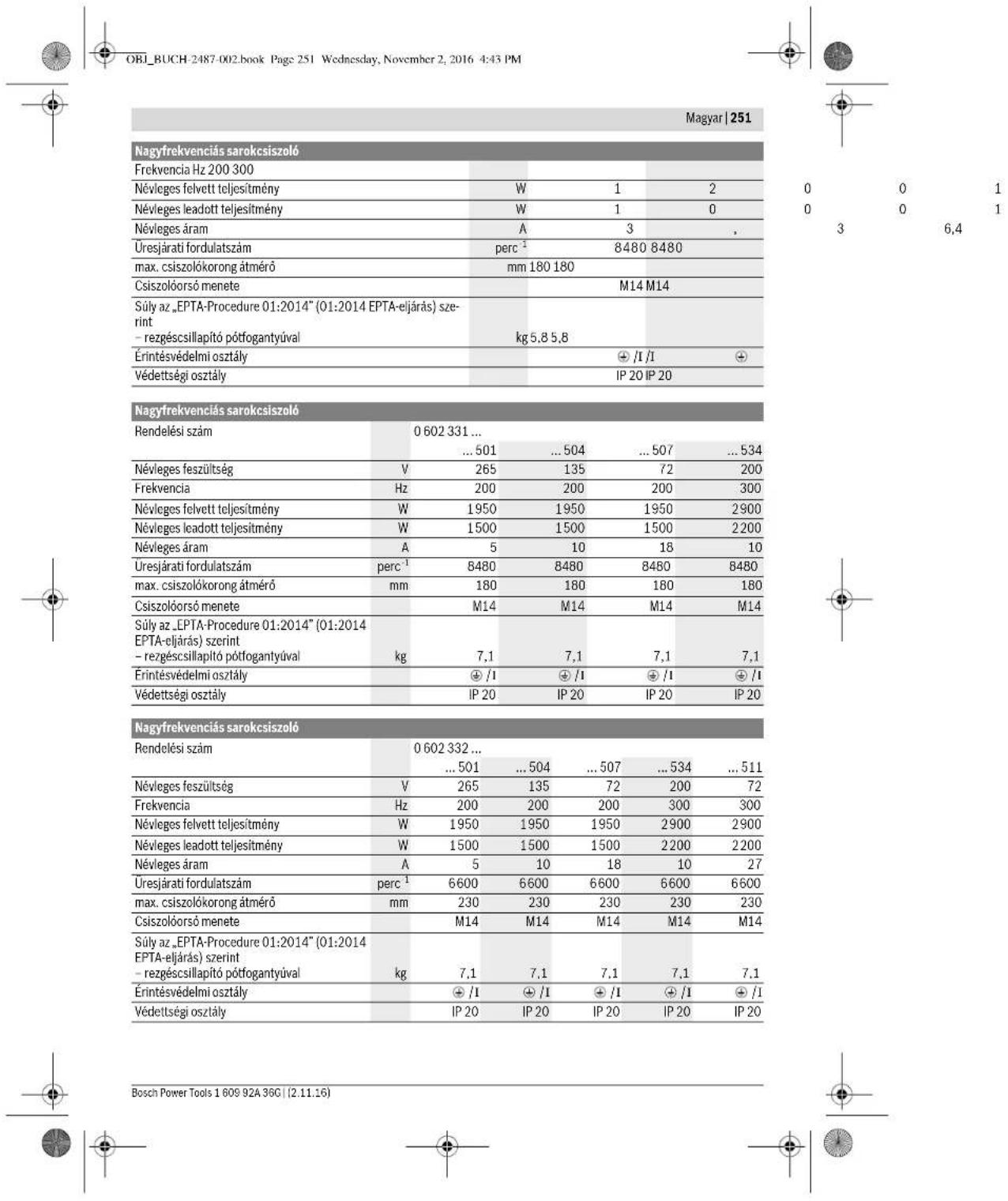

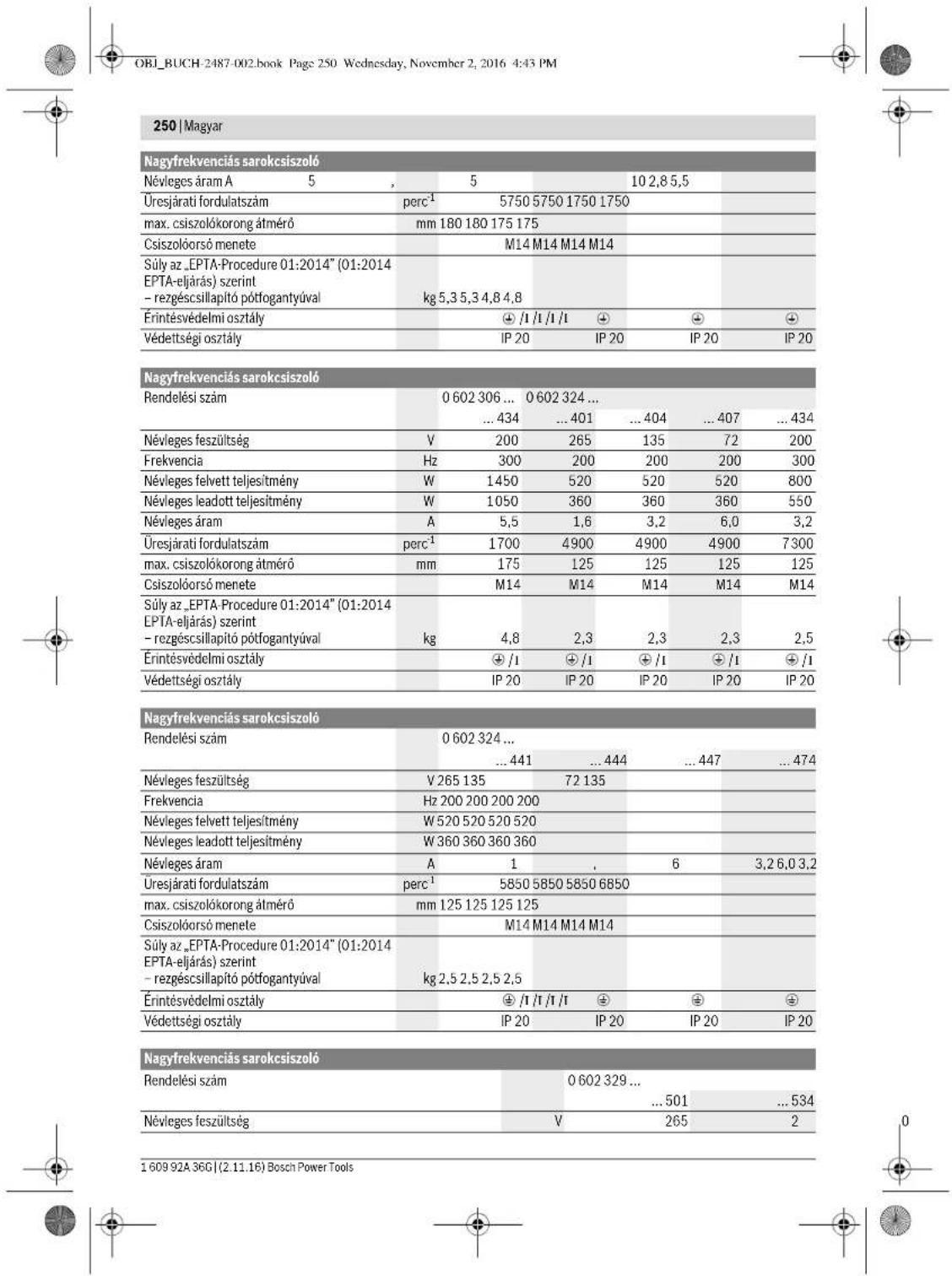

Műszaki adatok

Nagyfrekvenciás sarokcsizoló
Rendelési szám 0 602 301 ...		... 401	... 404	... 434
Névleges feszültseg	V	2	6	5
Frekvencia	Hz 200 200 300
Névleges felvett teljesitmény	W	6	0	0
Névleges leadott teljesitmény	W	4	4	0
Névleges aram	A	1	,	6
Uresjárati fordulatszám	perc'	4100	4100 6150
max. csiszolókorong atmérő	mm 125 125 125
Csiszolóorsö menete		M14 M14 M14
Süly az „EPTA-Procedure 01:2014" (01:2014 EPTA eljá-rás)/sheerint
- rezgéscillapitó põtogantyúval	kg 3,2 3,2 3,2
Érintésvédelmi osztály		©/I	©/I	©/I
Védettségí osztály		IP 20	IP 20	IP 20

Nagyfrekvenciás sarokcsiszoló

Rendelési szám	0 602 304 ...		0 602 305 ...
		... 404	... 407	... 401	... 404
Néveiges feszült ség	V 135		72	265	135
Frekvencia	Hz	200	200	200	200
Néveiges felvett teljesitmény	W	950	950	950	950
Néveiges leadott teljesitmény	W	700	700	700	700

Bosch Power Tools 1609 92A 36C (2.11.16)

135200

600900

440630

3.3.3

Nagyfrekvencías sarokcsizoló
Rendelési szám	0 602 334 ...
	... 501	... 504	... 507	... 534
Névleges feszült ség	V 265 135 72 200
Frekventa	Hz 200 200 200 300
Névleges felvett teljesitmény	W 2500 2500 2500 3800
Névleges leadott teljesitmény	W 2200 2200 2200 3100
Névleges áram	A 6		7	13,2 24,7 13,2
Uresjárati fordulatszám	perc-1	6600 6600 6600 6600
max. csiszolókorong帽子rő	mm 230 230 230 230
Csiszolórsó menete		M14 M14 M14 M14
Süly az _EPTA-Procedure 01:2014" (01:2014 EPTA eljárás) szerint
- rezgéscillapíto pôf fogantyúval	kg 7,8,7,8,7,8,7,8
Érintésvédelmi osztály		± / I	± / I	± / I
Vedettségi osztály		IP 20	IP 20	IP 20

Az energiaellátásra vonatkozó tájékoztató

Az emelt frekvenciás elektromos kéziszerszám egy nagyfrekvenciás rendszer részét képezi, és a típustáblán megadott frekvenciájú 3-fázisú váltakozó áramot igényel.

Ennek a frekvenciának az eléréséhez az elektromos kéziszerszámot össze kell kapcsolni egy frekvenciaváltóval (lásd: 'Csatlakozás az energiaellátáshoz', a 256. oldalon).

A zajmérési eredmények az EN 60745-2-3 szabványnak megfelelően kerültek meghatározásra.

	0 602 301 40.	0 602 301 434	0 602 304 40.	0 602 305 40.
Akieszülek A-ertékelésü zajszinljenek tipikus ertekei
Zajnyomässzint	dB(A)	72	82	79
Hangteljesitményszint	dB(A)	83	93	90
Bizonytalansag, K	dB	3	3	3
Viseljen fülvédöl!
a1, reçgési összertékek (a harem irány vek-torösszege) és K bizonytalansag az EN 60745-2-3 szabvány szerint.
Felütciszolás (nagyolás):
a1	m/s2	-	5,3	5
K	m/s2	-	2	2
Polirozás:
a1	m/s2	3	3	-
K	m/s2	1,5	1,5	-
Csiszolás csiszolaplappal:
a1	m/s2	3	3	-
K	m/s2	1,5	1,5	-

	0 602 306 434	0 602 324 40.	0 602 324 44.
			0 602 324 464
			0 602 324 474
			0 602 324 434
A keszülék A-ertékelésü zajszintjének tipikus ertékei
Zajnyomàssint	dB(A)	82	77
Hangteljesitményszint	dB(A)	93	88
Bizonytalanság, K	dB	3	3
Viseljen fulvédó!

1609 92A 36G| (2.11.16) Bosch Power Tools

	Magyar | 253
	0 602 306 434	0 602 324 40.	0 602 324 44.
			0 602 324 464
			0 602 324 474
			0 602 324 434
a,rezgési összértékek (a harom irány vektorösszege)és K bizonytalanság az EN 60745-2-3 szabványszerint.
Felületcsiszolás (nagyolás):
an	m/s2	-	-	6
K	m/s2	-	-	2
Polírozás:
an	m/s2	< 2,5	4	-
K	m/s2	1,5	1,5	-
Csiszolás csiszolólappal:
an	m/s2	< 2,5	4	-
K	m/s2	1,5	1,5	-

		0 602 329 50.	0 602 329 5340 602 329 511	0 602 331 5..	0 602 332 5..
A keszülk A-ertékelesü zajszinljének
tipikus ertekei
Zajnyomásszint	dB(A)	85	87	86	86
Hangeljesitményszint	dB(A)	96	98	97	97
Bizonytalansag, K	dB	3	3	3	3
Viseljen fulvédót!
a, reçgési összertékek (a harem irány vektorösszege) és Kbizonytalansag az EN 60745-2-3 szabvány szerint.
Felületcsiszolás (nagyolás):
a,	m/s2	7	7	7	7
K	m/s2	1,5	1,5	1,5	1,5
Polírozás:
a,	m/s2	-	-	-	-
K	m/s2	-	-	-	-
Csiszolás csiszolálappal:
a,	m/s2	-	-	-	-
K	m/s2	-	-	-	-

		0 602 334 50.	0 602 334 534
A keszülék A-ertékelésü zajszintjenek tipikus ertékei
Zajnyomàsszint	dB(A)	86	86
Hangeljesitményszint	dB(A)	97	97
Bizonytalanság, K	dB	3	3
Viseljen fulvédót!
a1, rezgési össérétékek (a hlárom irány vektorössege) és Kbizonytalanság az EN 60745-2-3 szabvány szerint.
Felületcsiszolás (nagyolás):
a1	m/s2	7	7
K	m/s2	3	3
Polírozás:
a1	m/s2	-	-
K	m/s2	-	-
Csiszolás csiszolólappal:
a1	m/s2	-	-
K	m/s2	-	-

Bosch Power Tools 1609 92A 36C (2.11.16)

Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatározásra, és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgésterhelés ideiglenes becslésére is alkalmas.

A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, különböző tartozékokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fentitől eltérhet. Ez az egész munkaidőre vonatkozó rezgésterhelést lényegesen megnövelheti. A rezgésterhelés pontos megbecsléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül tényleges használatra. Ez az egész munkaidőre vonatkozó rezgésterhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelemre, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

Megfelelőségi nyilatkozat Egyedüli felelősséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a 2011/65/EU, 2014/30/EU, 2006/42/EK irányelvekben és azok módosításaiban leírt idevágó előírásoknak, és megfelel a következő szabványoknak: EN 60745-1, EN 60745-2-3, EN 50581.

A műszaki dokumentációja (2006/42/EK) a következő helyen található:

Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Védőberendezések felszerelése

Általános tájékoztató

Szakítsa meg az energiaellátást, mielőtt a kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielőtt félreteszi az elektromos kéziszerszámot. Ez az elővigyázatossági intézkedés megakadályozza az elektromos kéziszerszám akaratlan üzembe helyezését.

Megjegyzés: Ha a csiszolótárcsa üzem közben eltörik, vagy ha a védőbura vagy az elektromos kéziszerszám felfogó része megsérült, az elektromos kéziszerszámot azonnal el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vevőszolgálat és használati tanácsadás” fejezetben.

Állítsa úgy be a védőburát, hogy a kezelő irányába ne repülhessen ki szikra.

Megjegyzés: A védőburán található kódoló bütyök gondoskodik arról, hogy az elektromos kéziszerszámra csak az arra való védőburát lehessen felszerelni.

Védőbura csiszoláshoz (lásd az „A” ábrát) A következő típusokra érvényes:

- 060230440, - 06023295, - 0602324434, - 06023315, - 060232444, - 06023325, - 0602324464, - 06023345.

• Tegye fel a 6 védőburát a 8 kódoló bütykökkel a 4 orsónyak kódolóhornyába, amíg a védőbura válla fel nem fekszik az elektromos kéziszerszám karimájára. A védőbura helyzetét a munka adottságainak megfelelően kell megválasztani. A védőbura megbízható rögzítéséhez húzza meg legalább 10 Nm nyomatékkal a T rögzítőcsavart.

Védőbura daraboláshoz

A következő típusokra érvényes: -060230440, -06023295, -0602324434, -06023315, -060232444, -06023325, -0602324464, -06023345, -0602324474

Köszörű- és csiszolóanyaggal végzett daraboláshoz mindig használjon egy a daraboláshoz szolgáló védőburát. Kövek darabolásához speciális, vezetőszánnal felszerelt elszívó burát (külön tartozék) kell használni. A daraboláshoz használható védőburákat a standard védőburához hasonlóan (lásd az A' ábrát) kell felszerelni.

Rezgéscsillapító pótfogantyú (lásd a B ábrát)

A rezgéscsillapító pótfogantyú kisebb rezgéssel járó, ennek következtében kényelmesebb és biztonságosabb munkát tesz lehetővé. Az elektromos kéziszerszámot csak az erre felszerelt 2 pótfogantyúval együtt szabad használni. - Csavarja be a 2 pótfogantyút munkakörnek megfelelő helyzetben a hajtómű jobb vagy bal oldalába. A pótfogantyún nem szabad változtatásokat végrehajtani. Ha egy pótfogantyú megrongálódott, ne használja tovább.

Kézvédelem (lásd a C ábrát)

A következő típusokra érvényes: -06023014, -060232440, -060230540, -0602306434. A 17 gumi csiszolótányérral vagy a csésze alakú kefével/kefetárcsával/legyezőlapos tárcsával végzett munkához mindig fel kell szerelni a 9 kézvédőt. Rögzítse a 9 kézvédőt a 2 pótfogantyúval.

A csiszolószerszámok felszerelése – Általános tájékoztató

Szakítsa meg az energiaellátást, mielőtt a kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielőtt felszereli az elektromos kéziszerszámot. Ez az elővigyázatossági intézkedés megakadályozza az elektromos kéziszerszám véletlen üzembe helyezését. Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének meg kell felelnie a szorítókarima méretének. Redukáló idomot vagy adaptert nem szabad használni. - Tisztítsa meg a 3 csiszolótengelyt és valamennyi felszerelésre kerülő alkatrészt. A csiszolószerszám felszerelése után a készülék bekapcsolása előtt győződjön meg arról, hogy a csiszolószerszám helyesen van felszerelve és szabadon forog. Gondoskodjon arról, hogy a csiszolószerszám ne érjen hozzá a védőburához vagy más alkatrészekhez.

A csiszoló, daraboló vagy nagyoló tárcsa felszerelése (lásd a D1, D2 ábrát)

A következő típusokra érvényes:

-060230440, -06023315, -060232444, -0602324464, -06023325

-0602324474, -06023345, -06023295

Behelyezés

Gondoskodjon arról, hogy a hozzáillő védőbura legyen felszerelve (lásd „A védőberendezések felszerelése”, a 254. oldalon). Tegye fel a 10 szorítókarimát a 3 csiszolótengelyre.

A 10 szorítókarimába a központozó perem körül egy műanyag alakrész (O-gyűrű) található. Ha az O-gyűrű hiányzik, vagy megrongálódik, azt ki kell feltétlenül cserélni, mielőtt felszereli a 10 szorítókarimát.

Tegye fel a helyes forgásiránynak megfelelően a 11 csiszolószerszámot (csiszoló, hasító vagy nagyoló korongot) a 3 csiszolótengelyre. Tegye fel a 12 rögzítőanyát az orsómenetre, úgy, hogy a rögzítőanya központi bemélyedése a felfelé mutasson. Húzza meg szorosra a 13 körmskulccsal a rögzítőanyát, eközben tartsa ellen a 14 villáskulccsal a 3 csiszolótengely kulcsfelületén.

Eltávolítás

Fogja le a 3 csiszolótengelyt 14 villáskulccsal a kulcsfelületnél fogva. Csavarja le a 12 rögzítőanyát a 13 körmskulccsal a csiszolótengelyről, eközben tartson ellen a kulcsfelületen a 14 villáskulccsal. Húzza le ezután a csiszolószerszámot, valamint a szorítókarimát a csiszolótengelyről.

Tengelyrögzítőgombbal (5) ellátott elektromos kéziszerszámok

A következő típusokra érvényes:

- 0 602 324 40. - 0 602 324 43 4

- 0 602 324 44. Az 5 tengelyrögzítőgombbal ellátott elektromos kéziszerszámok esetén a csiszolószerszám felszerelésekor nincs szükség villáskulccsal való ellentartásra (lásd az „E1“-„E2“ ábrát). A tengelyrögzítőgombot csak teljesen nyugalmi állapotban lévő csiszolótengely esetén szabad megnyomni! Ellenkező esetben az elektromos kéziszerszám megröngálódhat. A csiszolószerszám felszerelése előtt nyomja be az 5 tengelyrögzítőgombot, hogy ezzel reteszelje a 3 csiszolótengelyt, és a szerelés során tartsa benyomva a gombot. - Szerelje fel a kívánt csiszolószerszámot (lásd „A csiszoló, daraboló vagy nagyoló tárcsa felszerelése“, a 255 oldalon). - Engedje el az 5 tengelyrögzítőgombot, hogy feloldja a csiszolótengely reteszelését.

A gumitányér felszerelése (lásd az „F“ ábrát)

A következő típusokra érvényes:

- 0 602 301 4. - 0 602 324 40 - 0 602 305 40 - 0 602 306 43 4

Behelyezés

Gondoskodjon arról, hogy a kézvédő és a pótfogantyú fel legyen szerelve (lásd „A védőberendezések felszerelése“, a 254 oldalon). - Tegye fel a 17 gumitányért a 3 csiszolótengelyre. - Tegye fel a 16 csiszolólapot a gumitányérra. - Tegye fel a 15 hengeres anyát az orsómenetre. - Húzza meg szorosra a 13 körmskulccsal a hengeres anyát, eközben tartson ellen a 14 villáskulccsal a 3 csiszolótengely kulcsfelületén.

Ügyeljen arra, hogy a 15 hengeres anya teljesen be legyen csavarva a gumitányér kiálló részébe, hogy ne zavarja a csiszolási eljárást és a csiszolólap szilárdan rögzítve legyen.

Eltávolítás

• Fogja le a 3 csiszolótengelyt 14 villáskulccsal a kulcsfelületnél fogva. — Csavarja le a 15 hengeres anyát a 13 körmöskulccsal a csiszolótengelyről, eközben tartson ellen a 14 villáskulccsal a kulcsfelületen. -Húzza le a csiszolólapot és a gumitányért a csiszolótengelyről.

A rongykorong felszerelése (lásd a „G” ábrát)

A következő típusokra érvényes:

-06023014, 060232440, -060230540, -0602306434

Behelyezés

Ügyeljen arra, hogy a rongykorong menete pontosan ráilleszkedjen a csiszolótengely menetére (M14). Gondoskodjon arról, hogy a kézvédő a pófogantyú fel legyen szerelve (lásd a „Védőberendezés felszerelése”, a 254 oldalon).

256Magyar

Csavarja annyira a 18 rongykorongot a 3 csiszolótengelyre, hogy az szorosan felfeküdjön a csiszolótengely kulcsfelületére, eközben tartson ellen a 14 villáskulccsal a 3 csiszolótengely kulcsfelületén.

Eltávolítás

Csavarja le a szilárdan rögzített 18 rongykorongot a csiszolótengely kulcsfelületéről. Helyezze a villáskulcsot a csiszolótengelyre, eközben tartsa ellen a 14 villáskulccsal a 13 csiszolótengely kulcsfelületén.

A drótkefe felszerelése (lásd a „H” ábrát)

A következő típusokra érvényes:

-060230440, -06023315.., -060232444, ..464, -06023325.. ...474, ...434, -06023345.., -06023295..

Behelyezés

A menetnek pontosan illeszkednie kell a csiszolótengely menetéhez (M14).

Gondoskodjon arról, hogy a védőberendezés fel legyen szerelve (lásd „A védőberendezések felszerelése”, a 254. oldalon).

Csavarja annyira rá a kívánt 19 drótkefét (csésze alakú kefe vagy kefés tárcsa) a 3 csiszolótengelyre, hogy az szorosan felfeküdjön a csiszolótengely kulcsfelületére, eközben tartson ellen a 14 villáskulccsal a csiszolótengely kulcsfelületén.

Eltávolítás

Csavarja le a rögzített 19 drótkefét a csiszolótengely kulcsfelületére felhelyezett villáskulccsal a csiszolótengelyről, eközben tartson ellen a 14 villáskulccsal a 3 csiszolótengely kulcsfelületén.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes faanyagok, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergiás reakciókhoz és/vagy a légutak megbetegedéséhez vezethet. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, főleg a faanyag kezeléséhez használt anyagokkal együtt (kromát, faanyagvédő szerek). Az azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.

A porgeneráló anyagokhoz használjon az anyagnak megfelelő porelszívást. Gondoskodjon a munkahely jó szellőztetéséről. - Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.

Gondoskodjon arról, hogy a munkahelyen ne gyűlhessen össze por. A porok könnyen meggyulladhatnak.

Csatlakozás az energiaellátáshoz

Az emelt frekvenciás elektromos kéziszerszám üzemeltetéséhez egy frekvenciaváltóra van szükség, amely a típustáblán megadott frekvenciájú, 3-fázisú váltakozó áramot állít elő.

A kereskedelemben különböző méretű, frekvenciájú, szekunder feszültségű és névleges teljesítményű frekvenciaváltók kaphatók. A frekvenciaváltót a hozzá csatlakoztatandó elektromos kéziszerszámnak megfelelően kell kiválasztani. A frekvenciaváltó kiválasztásakor a Bosch márkakereskedője szívesen segít Önnek.

Az elektromos kéziszerszám egy méter hosszú csatlakozó kábellel, csatlakozó dugó nélkül kerül kiszállításra. Az üzembe helyezéshez a különleges csatlakozó kábelt egy négypólusú CEE csatlakozó dugóval (zöld sín) kell felszerelni.

Az elektromos kéziszerszámot a túlterhelés elleni védelemre ezen felül fel lehet szerelni a kereskedelemben kapható motorvédő kapcsolóval. Ezen motorvédő kapcsoló beállítási tartományának magában kell foglalnia az elektromos kéziszerszám névleges áramát (lásd Műszaki adatok). A motorvédő kapcsolónak egy másodpercnél rövidebb időn belül kell kikapcsolnia.

Ehhez vegye figyelembe a motorvédő kapcsoló Üzemeltetési útmutatójában található biztonsági előírásokat és szerelési utasításokat!

A CEE csatlakozó dugó felszerelése (lásd a 11., 12. ábrát)

Lazítsa ki a 22 csavart, és húzza ki a 21 csatlakozódugó betétet a 24 CEE csatlakozó dugó házából. - Szabja ki az elektromos kéziszerszám különleges kábele alátétjének megfelelően a 25 műanyag hüvelyt, és tolja rá a CEE-dugaszoló házat a csatlakozó kábelre. Fűzze át a négy eret a 20 húzásmentesítőn. Csavarja ki a négy kis 23 csavart a 21 csatlakozódugó-betétben, és dugja be

a barna L1 kábelér vezetéklezáró hüvelyét az L1 érintkező hüvelyébe, a kék L2 kábelér vezetéklezáró hüvelyét az L2 érintkező hüvelyébe, a fekete L3 kábelér vezetéklezáró hüvelyét az L3 érintkező hüvelyébe, valamint a zöld-sárga kábelér vezetéklezáró hüvelyét a védővezeték hüvelyébe. - Ismét húzza meg szorosra a négy kis 23 csavart a 21 csatlakozó dugó betétben, hogy ezzel rögzítse a négy kábelért. Ezután csavarja úgy a 20 húzásmentesítőt a kábelre, és rögzítse úgy a kábelköpenyt, hogy a vezetéklezáró hüvelyekben ne legyen húzóerő. - Ismét dugja be a 21 csatlakozó dugó betétet a 24 CEE csatlakozó dugó házába, és a két 22 csavarral ismét húzza meg szorosra. - Ezután ellenőrizze a védővezetékek helyes működését. Dugja be az elektromos kéziszerszám 24 CEE csatlakozó dugóját a frekvenciaváltó csatlakozó hüvelyébe. Most már csatlakoztathatja a frekvenciaváltót az energiaellátáshoz.

A frekvenciaváltó hálózati csatlakoztatása az energiaellátáshoz csak a frekvenciaváltó házának Kezelési útmutatójában van leírva.

Ezután ellenőrizze a forgásirányt!

A forgásirány ellenőrzése

A csatlakoztatott forgásirányának meg kell egyeznie az elektromos kéziszerszám található nyíl által jelzett iránnyal. Ha a csatlakoztatás után a behelyezés során [hiányzó szöveg], az elektromos kéziszerszám be van kapcsolva, a 25d ábra szerint a helytelen irányban forog, akkor kapcsolja ki, és cserélje fel az elektromos kéziszerszám csatlakozó dugójának két fázisát.

1. Lazítsa ki ismét a négy kis 23 csavart, és húzza ki a 21 csatlakozó dugó betétet a 24 CEE csatlakozó dugó házából.
2. Lazítsa ki a fekete és a barna kábelér vezetéklezáró hüvelyét, és cserélje fel a hüvelyeket. - Ezután dugja be a fekete L3 kábelér vezetéklezáró hüvelyét az L1 érintkező hüvelyébe, és a barna L1 kábelér vezetéklezáró hüvelyét az L3 érintkező hüvelyébe.
3. Ismét húzza meg szorosra a kis 23 csavarokat a 21 csatlakozó dugó betétben, hogy ezzel rögzítse a kábelérteket. Ismét dugja be a 21 csatlakozó dugó betétet a 24 CEE csatlakozó dugó házába, és a két 22 csavarral ismét húzza meg szorosra.
4. Ezután ellenőrizze a védővezetékek helyes működését.
5. Csatlakoztassa ismét az elektromos kéziszerszámot az energiaellátáshoz.

Üzemeltetés

Üzembe helyezés

Tartsa be a fűrészpor-elvezető kezelési útmutatóban található előírásokat.

Az elektromos kéziszerszám be-/kikapcsolásához nyomja meg a be-/kikapcsoló kapcsolót (lásd a 1. ábrát). A készülék típusától függően: - 0603234. - Az elektromos kéziszerszám bekapcsolásához tolja előre a bekapcsoló kapcsolót. A bekapcsoló reteszeléséhez nyomja meg a bekapcsoló kapcsolót, amíg a retesz a helyére nem pattan. - Az elektromos kéziszerszám kikapcsolásához engedje el a bekapcsoló kapcsolót. Reteszelt bekapcsoló kapcsoló esetén nyomja meg a kapcsolót, majd engedje el. Az elektromos kéziszerszám be-/kikapcsolásához nyomja meg a be-/kikapcsoló kapcsolót (lásd a 12. ábrát). A készülék típusától függően: - 06023014- 06023295 - 06202304.40 - 06202311.50 - 06202304.40 - 06202311.50 - 06202306.43 - 06202314.50 Az elektromos kéziszerszámot üzembe helyezés előtt jól el kell indítani, majd nyomja meg a bekapcsoló kapcsolót. A bekapcsoló kapcsolót nyomja meg, majd engedje el. A bekapcsoló kapcsolót nyomja meg, majd engedje el.

258Magyar

Gyakoroljon nyomást a hasítótárcsára, ne ékelje be és ne rezgesse be a tárcsát. A hasítótárcsát nem szabad oldalirányú nyomással lefékezni. Az elektromos kéziszerszámot mindig a forgásiránnyal ellenkező irányba kell vezetni. Ellenkező esetben a készülék irányíthatatlanul kiugorhat a vágásból. A profilok és négyszögletes csövek darabolásánál a legkisebb keresztmetszettel kezdje a munkát.

Tégla darabolása

Kőműves darabolási munkák esetén ügyeljen a kielégítő porelszívásra. Viseljen porvédő álarcot.

Az elektromos kéziszerszámot csak száraz vágásra, illetve csiszolásra szabad használni.

A tégla darabolásához legcélszerűbb egy gyémántbetétes darabolótárcsát használni. A bekelődés megelőzésére egy daraboláshoz szolgáló védőburával felszerelt vezetősínt kell használni.

Az elektromos kéziszerszámot porelszívással üzemeltesse, és viseljen kiegészítő porvédő álarcot. Olyan porszívót használjon, amelyik elszívásra alkalmas. A Bosch erre alkalmas porszívókat tud ajánlani. - Kapcsolja be az elektromos kéziszerszámot, és helyezze a vezetősín elülső részével a megmunkálásra kerülő munkadarabra. Az elektromos kéziszerszámot a megmunkálásra kerülő anyagnak megfelelő mérsékelt előtolással mozgassa előre.

Különös kemenény anyagoknál, például magas kavicstartalmú beton darabolásakor a gyémántbetétes darabolótárcsa túlhevülhet. A gyémántbetétes darabolótárcsa forgás közben felforrósodhat, és a kötés meglazulhat. Ebben az esetben szakítsa félbe a darabolási folyamatot, és hagyja a gyémántbetétes darabolótárcsát rövid ideig alapjáratban a legmagasabb fordulatszámon, hogy lehűljön. Ha a munkateljesítmény észrevehetően csökken, és a tárcsa szikrázik, akkor ez arra utal, hogy a gyémántbetétes darabolótárcsa eltompult. A gyémántbetétes darabolótárcsát egy abrazív hatású anyagban (például mészhomok) végzett rövid vágásokkal ismét ki lehet élesíteni.

Tájékoztató a statikusról

A tartó falakban vágható rések a DIN 1053 német szabvány 1. részében, valamint az adott országban érvényes építési szabványokban vannak rögzítve. Ezeket az előírásokat okvetlenül be kell tartani. A munka megkezdése előtt kérje ki a felelős statikus, építész vagy az illetékes építésügyi hatóság véleményét.

Nagyoló csiszolás

Sohase használjon hasítókorongokat nagyoló csiszoláshoz.

A nagyolási szög 30° és legfeljebb 40° között a legjobb eredményhez vezet. Az elektromos kéziszerszámot mérsékelt nyomással előre és hátra mozgassa. Így a munkadarab nem forrósodik fel, nem színeződik el, és nem jelennek meg rajta karcolások.

Csiszolópapírral való csiszolás a gumitányérral

A megfelelő csiszolópapírt a megmunkálandó anyagnak megfelelően kell kiválasztani. A Bosch a gumitányérhoz különböző minőségű csiszolólapokat kínál. Vegye igénybe a szakboltok szaktanácsadását.

A polírozás során egy csiszolóközeget kell felvinni a megmunkálandó anyag felületére vagy a rongykorongra, és azt forgó mozgással kell bedolgozni az anyag felületébe. Ha több polírozási fokozatban, egyre finomabb szemcséjű polírpasztát használ, akkor minden egyes szemcsemérethez egy másik rongykorongot kell használni. A megmunkálandó anyag felületét minden egyes polírozási fokozat után alaposan meg kell tisztítani.

Karbantartás és szerviz

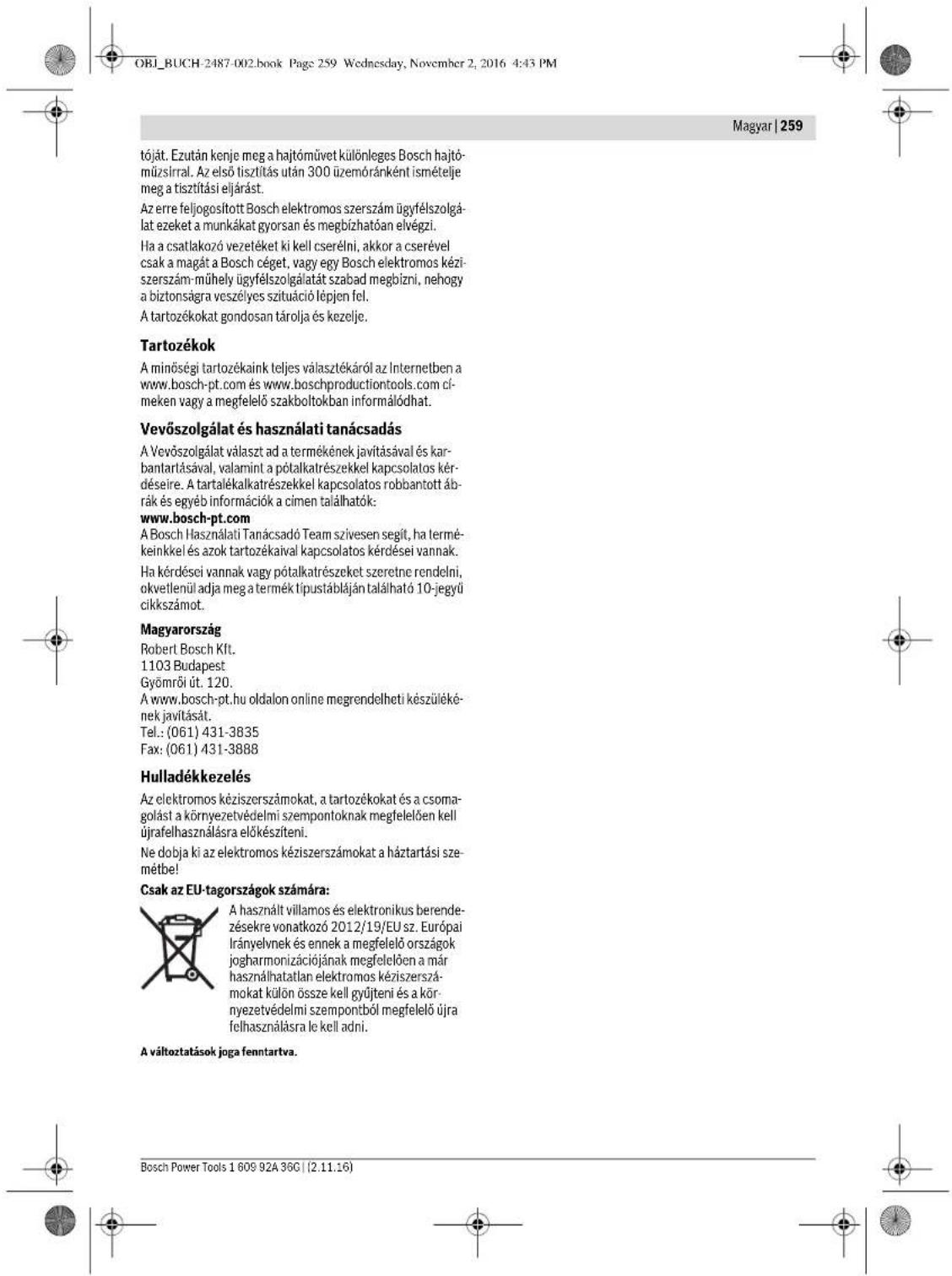

Karbantartás és tisztítás

Szakítsa meg az energiaellátást, mielőtt a kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielőtt félreteszi az elektromos kéziszerszámot. Ez az óvintézkedés megakadályozza az elektromos kéziszerszám akaratlan üzembe helyezését. Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson. Nehéz üzemeltetési feltételek esetén lehetőség szerint mindig használjon elszívórendszert. Fújja ki a szellőzőnyílásokat, és kapcsoljon be egy hibaáram-védőkapcsolót (PRCD). Fémek megmunkálása során vezetőképes por juthat az elektromos kéziszerszám belsejébe. Ez hátrányos hatással lehet az elektromos kéziszerszám védőszigetelésére. Mérje meg rendszeresen a csiszológép alapjárati fordulatszámát. Ha a mért érték a megadott alapjárati fordulatszámtól több mint 10%-kal felfelé vagy lefelé eltér (lásd „Műszaki adatok”), ellenőriztesse az elektromos kéziszerszámot egy Bosch vevőszolgálattal. Egy túl magas alapjárati fordulatszám esetén a betétszerszám eltörhet, egy túl alacsony fordulatszám lecsökkenti a munkateljesítményt. Kizárólag az eredeti kábelt használja! Minden egyes használatkor ellenőrizze, nincs-e megrongálódva az elektromos kéziszerszám, a kábel és a csatlakozó dugó. A veszélyes helyzetek megelőzése érdekében a kábeleket és csatlakozó dugókat nem szabad javítani, hanem ki kell cserélni. A karbantartási és javítási munkákat csak szakképzett személyzetre bízza. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos szerszám maradjon.

Tisztítsa meg rendszeresen a villamos hálózatról leválasztott elektromos kéziszerszám csatlakozó hüvelyeit, csatlakozásait és csatlakozó dugóját egy száraz, szálmentes kendővel, és távolítsa el a port és egyéb szennyeződéseket.

Az első 150 üzemóra elteltével tisztítsa meg egy gyenge oldószerrel a hajtóművet. Tartsa be az oldószer gyártójának az oldószer használatával és ártalmatlanításával kapcsolatos tájékoztatását.
