Zīmols	Bosch
Modelis	HWS 77180 Professional
Produkta veids	Leņķa slīpmašīna
Barošana	Trīsfāžu augstfrekvences (200-300 Hz, 200-265 V atkarībā no modeļa)
Tukšgaitas ātrums	Līdz 9500 apgr./min atkarībā no modeļa
Patērētā jauda	Līdz 900 W atkarībā no modeļa
Maksimālais slīpripas diametrs	180 mm
Vārpstas vītne	M14
Svars	Ap 2,5 kg (atkarībā no modeļa)
Galvenās funkcijas	Slīpēšana, griešana, pulēšana, suku tīrīšana, spodrināšana
Drošības aizsardzības	Regulējams aizsargpārsegs, roku aizsargs, papildu pretvibrācijas rokturis
Skaņas spiediena līmenis	72-87 dB(A) atkarībā no modeļa
Vibrāciju līmenis (apstrāde)	5,35-7 m/s² atkarībā no modeļa
Apkope un tīrīšana	Regulāri tīrīt ventilācijas atveres, izmantot putekļsūcēju, pārbaudīt tukšgaitas ātrumu
Rezerves daļas	Izmantot tikai oriģinālās Bosch daļas
Remontējamība	Remonts tikai kvalificētam personālam
Vispārīga informācija	Lietošanas instrukcija pieejama vairākās valodās

Bieži uzdotie jautājumi - HWS 77180 Professional BOSCH

Kādus darbu veidus var veikt ar Bosch HWS 77180 Professional leņķa slīpmašīnu ?

Šī leņķa slīpmašīna ir paredzēta metālu un akmens slīpēšanai, griešanai, pulēšanai, suku tīrīšanai un spodrināšanai (bez ūdens izmantošanas).

Kā pareizi uzstādīt aizsargpārsegu ?

Ievietojiet aizsargpārsegu ar kodēšanas izciļņu vārpstas atveres rievā, pēc tam orientējiet to atbilstoši darbam. Nofiksējiet bloķēšanas skrūvi ar griezes momentu vismaz 10 Nm.

Kāda elektriskā barošana ir nepieciešama šim instrumentam ?

Instruments darbojas ar trīsfāžu augstfrekvenci (200-300 Hz, 200-265 V) un tam nepieciešams piemērots frekvences pārveidotājs.

Kā pirms pirmās lietošanas pārbaudīt griešanās virzienu ?

Pēc pievienošanas īslaicīgi ieslēdziet instrumentu. Griešanās virzienam jāatbilst bultiņai uz ierīces. Pretējā gadījumā apmainiet vadītājus L1 un L3 CEE kontaktdakšā.

Kādus individuālos aizsardzības līdzekļus man jāvalkā ?

Vienmēr valkājiet aizsargbrilles, pretputekļu masku (P2 klase), dzirdes aizsarglīdzekļus un piemērotus cimdus.

Kā uzturēt slīpmašīnu, lai nodrošinātu tās ilgmūžību ?

Regulāri tīriet ventilācijas atveres ar saspiestu gaisu. Periodiski pārbaudiet tukšgaitas ātrumu (maks. novirze 10% no specifikācijām). Izmantojiet piemērotu putekļsūcēju.

Vai es varu izmantot citu zīmolu slīpripas ?

Izmantojiet tikai slīpripas, kas atbilst Bosch specifikācijām (diametrs, urbums, ātrums). Neizmantojiet adapterus vai samazinātājus.

Ko darīt slīpripas bloķēšanas vai iestrēgšanas gadījumā ?

Nekavējoties izslēdziet instrumentu un gaidiet, līdz slīpripa pilnībā apstājas. Nemēģiniet noņemt rotējošu slīpripu. Noskaidrojiet cēloni un novērsiet to.

Kā nomainīt griešanas disku ?

Atvienojiet instrumentu. Izmantojiet dakšatslēgu, lai bloķētu vārpstu. Atskrūvējiet fiksācijas uzgriezni, nomainiet disku un stingri pievelciet. Pirms lietošanas pārbaudiet pareizu darbību.

Kur atrast rezerves daļas un pēcpārdošanas apkalpošanu ?

Sazinieties ar Bosch specializēto izplatītāju vai pilnvarotu servisa centru. Lai garantētu drošību, izmantojiet tikai oriģinālās daļas.

LIETOŠANAS INSTRUKCIJA HWS 77180 Professional BOSCH

Kopējie drošības noteikumi slīpēšanai ar smilšpapīru un pulēšanai

Instrumentiem:

• Neatstājiet nenostiprinātas pulējošā uzgaļa daļas, īpaši tā stiprinošās atsaites. Atpiniet un sasieniet vai sasieniet stiprinošās atsaites. Nenostiprinātas, kopā ar uzgali rotējošas stiprinošās atsaites var skart lietotāja rokas un aptīties ap pirkstiem vai ķerties apstrādājamajā priekšmetā.

Īpašie drošības noteikumi, veicot apstrādi ar stiepļu suku

▸ Sekojiet, lai darba laikā stiepļu sukai neizkristu vai nenolūztu atsevišķas stieples. Nepārslogojiet sukas stieples, stipri spiežot uz to. Nolūzušas stieples lido ar lielu ātrumu un var ļoti viegli izkļūt caur plānu apģērbu vai ādu. Izmantojot aizsargaprīkojumu, nepieļaujiet tā saskaršanos ar stiepļu suku. Kausveida un disku veida stiepļu sukām spiediena un centrbēdzes spēka ietekmē var palielināties diametrs. Papildu drošības noteikumi

Nēsājiet aizsargbrilles.

Lietojiet piemērotu metāla meklētāju, pārbaudiet, vai apstrādes vietā nav slēptas komunālās apgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektrības padeves līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes padeves līnijā var izraisīt sprādzienu. Darbinstrumentam

skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā arī strādājošā persona var saņemt elektrisko triecienu.

▸ Elektrobarošanas pārtraukuma gadījumā, piemēram, ja tiek pārtraukta sprieguma padeve elektronikā vai vienotā kontaktligzdā, atbrīvojiet elektroninstrumenta slēdzi un pārvietojiet to stāvoklī “izslēgts”. Tā tiek novērsta elektroninstrumenta nekontrolēta, patvaļīga ieslēgšanās. Nepārslogojiet slīpēšanas un griešanas diskus, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst. Darba laikā stingri turiet elektroinstrumentu ar abām rokām un centieties ieņemt drošu stāju. Elektroinstrumentu ir drošāk vadīt ar abām rokām. ▸ Nostipriniet apstrādājamo priekšmetu. Iestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja to turat rokās. Pievienojiet elektroninstrumentu tikai tādai elektrotīklam, kas apgādāts ar efektīvu aizsargzemējumu. Elektrotīkla kontaktligzdai un pagarinātājkabelim jābūt droši savienotiem ar pareizi funkcionējošo aizsargzemējuma ķēdi.

Drošības noteikumi augstfrekvences elektroinstrumentu elektrības padevei

▷ Stingri ievērojiet frekvences pārveidotāja drošības noteikumus un lietošanas norādījumus! Sīkāku informāciju var saņemt no frekvences pārveidotāja ražotāja. Lietojot frekvences pārveidotāju apstākļos, kur jānodrošina pastiprināta personu aizsardzība, tas jāpievieno elektrotīklam caur noplūdes strāvas aizsargreleju. Pastiprināta personu aizsardzība ir jānodrošina, piemēram, tad, ja darbs notiek mitrās telpās vai tiek apstrādāti tādi materiāli, no kuriem apstrādes gaitā izdalās strāvu vadoši izgarojumi. Atteikšanās no noplūdes strāvas aizsargierīces izmantošanas var kļūt par cēloni elektriskajam triecienam, izraisīt aizdegšanos vai radīt nopietnus savainojumus. Noplūdes strāvas aizsargierīces pievienošanu barojošajam elektrotīklam drīkst uzticēt tikai kvalificētam personālam. Tikai tādējādi var nodrošināt aizsargierīces nevainojamu funkcionēšanu. ▷ Frekvences pārveidotāja izejas spriegumam un frekvencei jāatbilst vērtībām, kas norādītas uz augstfrekvences elektroninstrumenta marķējuma plāksnītes. Lietojot elektroninstrumentu, tam jābūt aprīkotam ar piemērotu kontaktdakšu. CEE kontaktdakšai jāatbilst elektroninstrumentam nepieciešamajai nominālajai strāvai (skatīt sadaļu "Tehniskie parametri"). ⊣ Kontaktdakšas montāža un pievienošana barojošajam elektrotīklam jāveic kvalificētam personālam, kas ir apmācīts darbam ar augstfrekvences elektroinstrumentiem un ierīcēm. Izmantojiet vienīgi oriģinālo savienojošo kabeli! Ik reizi pirms lietošanas pārbaudiet, vai nav bojāts elektroninstruments, savienojošais kabelis vai kontaktdakša. Lai izvairītos no negadījumiem, bojāto savienojošo kabeli un kontaktdakšu nedrīkst remontēt, bet tie ir jānomaina.

Izstrādājuma un tā darbības apraksts

Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Lūdzu, atveriet atlokamo lappusi ar elektroinstrumenta attēlu un turiet to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība.

Pielietojums

Instrumentiem:

-06023014..

060230540

-0602306434

-060232440.

Elektroinstruments ir paredzēts metāla lakotu virsmu slīpēšanai ar smilšpapīru un pulēšanai, nelietojot ūdeni.

Instrumentiem:

-060230440

-060232444...464...474...434

-06023295.

-06023315..

-06023325..

-06023345..

Elektroinstrumente ir paredzēta metāla un akmens griešanai, rupjai slīpēšanai un apstrādei ar stiepļu sukām, neizmantojot ūdeni.

Veicot griešanu ar kompozītajiem slīpēšanas darbinstrumentiem, jāizmanto speciāls griešanas aizsargpārsegs.

Veicot akmens griešanu, jānodrošina pietiekama putekļu uzsūkšana.

Derīgi visu tipu elektroinstrumentiem

Kopā ar šo elektroinstrumentu drīkst izmantot vienīgi tādus aizsargpārsegus un piespiedējuzgriežņus, kas ir piegādāti vai ieteikti izmantošanai kopā ar to.

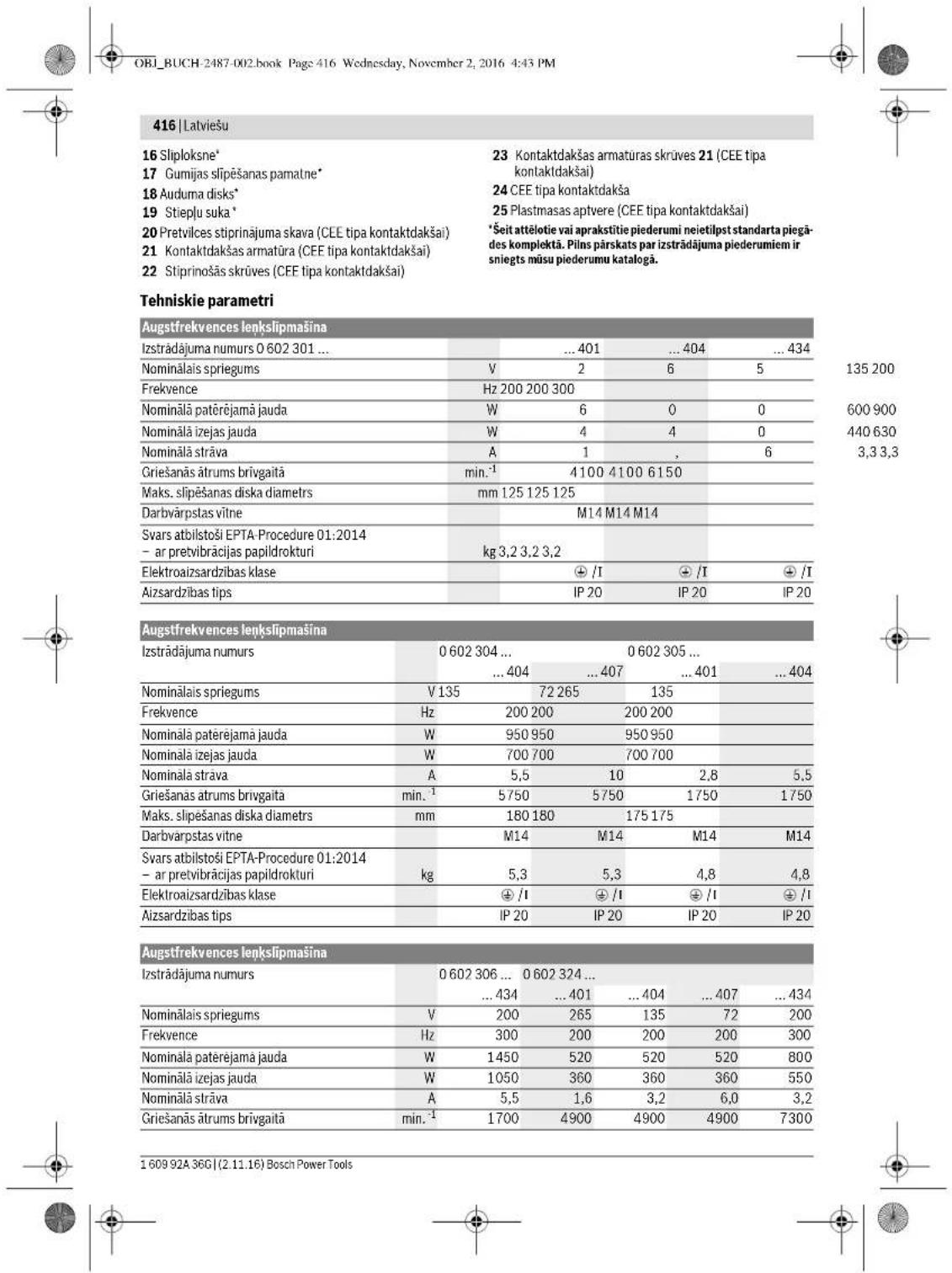

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, skatīgs ilustratīvajā lappusē.

1 Ieslēdzējs 2 Papildrokturis 3 Darbvārpsta 4 Darbvārpstas aptvere 5 Taustiņš darbvārpstas fiksēšanai 6 Aizsargpārsegs 7 Skrūve aizsargpārsega stiprināšanai 8 Ierobežojošais izcilnis 9 Rokas aizsargs 10 Balstpaplāksne ar O veida gredzenu 11 Slīpēšanas/griešanas/rupjās slīpēšanas disks 12 Piespiedējuzgrieznis 13 Divizliekts uzgriežņu atslēga 14 Vālejta tipa atslēga ar platumu 17 mm 15 Apaļais uzgrieznis*

Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Lūdzu, atveriet atlokāmo lappusi ar elektroinstrumenta attēlu un turiet to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība.

	0.602 301.40.	0.602 301.434	0.602 304.40.	0.602 305.40.
Instrumenta radità pèc raksturlkines A iiz-svṛṭṭā trokṣa parametu tipiskās vertībasir sādas:
sūkanas spiediana limenis	dB(A)	72	82	79
sūkanas jaudas limenis	dB(A)	83	93	90
mērijumu izklide K	dB	3	3	3
Nesājiet ausu aizsargus!
Kopējā vibracijas paātrinājuma vertība a(k)(vektorus summa trijos virzienos) un izkliedeK ir noteikta atbilstoši standartamEN 60745-2-3.
Virsmu slipësana (rupjā):
a,	m/s2	-	5,3	5
K	m/s2	-	2	2
Pulešana:
a,	m/s2	3	3	< 2,5
K	m/s2	1,5	1,5	1,5
Slipësana ar sliploksni:
a,	m/s2	3	3	< 2,5
K	m/s2	1,5	1,5	1,5

	0 602 306 434	0 602 324 40.	0 602 324 44.
			0 602 324 464
			0 602 324 474
			0 602 324 434
Instrumenta radità péc rksturlkines Alizsvertà trokšna parametru tipiskas vertibas ir sádas:
skañas spiédiana limenis	dB(A)	82	77
skañas jaudas limenis	dB(A)	93	88
mérijumu izkliade K	dB	3	3
Nësajlet ausu alzargus!
Kopějā vibrćićjas pañtrinajuma věrtība a, (vektoru summa trijos virziños) un izkliade Kir noteikta atbil-stoši standartam EN 60745-2-3.
Virsmu slipësana (rupjā):
a,	m/s2	-	-
K	m/s2	-	-
Pulësana:
a,	m/s2	< 2,5	4
K	m/s2	1,5	1,5
Slipësana ar silploksni:
a,	m/s2	< 2,5	4
K	m/s2	1,5	1,5

	0 602 329 50.	0 602 329 534		0 602 331 5..	0 602 332 5..
		0 602 329 511
Instrumenta radità péc rakturlifiknes Aiz-svërtà trokëña parametru tipiskãs vërtibasir sãdas:
skanas spiediena limenis	dB(A)	85	87	86	86
skanas jaudas limenis	dB(A)	96	98	97	97
mèrijumu izkliede K	dB	3	3	3	3
Nësajiet ausu aizsargus!

Bosch Power Tools 1609 92A 36C (2.11.16)

Tehniskā lieta (2006/42/EK) no:

Robert Bosch Power Tools GmbH, PT/ECS, 70538 Štutgarte, VĀCIJA

Henks Bekers

Griešanas laikā pārvietojiet instrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām. Neizdariet spiedienu uz griešanas disku, nepieļaujiet tā noliekšanos sānu virzienā un vibrēšanu.

Nemēģiniet bremzēt griešanas disku ar sānu spiedienu. Elektroinstrumenta pārvietošanas virzienam vienmēr jābūt pretējam diska griešanas virzienam. Pretējā gadījumā pastāv ārkārtējas briesmas, t.i., griešanas disks var tikt patvaļīgi mests augšup un ārā no griezuma. Griežot profilus un kvadrātveida caurules, griešanu ieteicams uzsākt ar sekcijām, kurām šķērsgriezuma laukums ir vismazākais.

Akmens griešana

Griežot akmeni, nodrošiniet pietiekami efektīvu putekļu uzsūkšanu. Nēsājiet putekļu aizsargmasku. Elektroinstruments ir izmantojams vienīgi sausajai griešanai un slīpēšanai.

Akmens griešanai ieteicams izmantot dimanta griešanas diskus. Lai nodrošinātos pret noliekšanos sānu virzienā, uzsūkšanas pārsegs jālieto kopā ar griešanas vadoni.

Darbinot elektroinstrumentu, pielietojiet putekļu uzsūkšanu un nēsājiet putekļu aizsargmasku.

Putekļusūcējam jābūt piemērotam akmens putekļu uzsūkšanai. Šādi putekļusūcēji tiek ražoti firmā Bosch.

Ieslēdziet elektroinstrumentu un novietojiet vadotnes priekšējo daļu uz griežamā priekšmeta. Vienmērīgi virziet elektroinstrumentu pa griežamo priekšmetu ar mērenu ātrumu, kas atbilst griežamā materiāla īpašībām.

Griežot īpaši cietus materiālus, piemēram, betonu ar lielu grants saturu, dimanta griešanas disks var pārkarst un tikt bojāts. Par to liecina dzirksteļu apis, kas uzklājas uz dimanta griešanas diska aploces.

Šādā gadījumā pārtrauciet griešanu un ļaujiet griešanas diskam atdzist, darbinot elektroinstrumentu brīvgaitā ar maksimālo griešanas ātrumu.

Manāma griešanas ātruma samazināšanās un dzirksteļu apis, kas uzklājas uz diska aploces, norāda, ka griešanas disks ir kļuvis neass. Disku var no jauna uzasināt, ar to neilgi griežot abrazīvu materiālu, piemēram, smilšakmeni ar krīta piejaukumu.

Par sienu statisko noslodzi

Padziļinājumu un gropeņu ierīkošanu ēku nesošajās sienās reglamentē standarts DIN 1053 pirmā daļa, kā arī attiecīgie citu valstu nacionālie standarti un noteikumi.

Šie standarti un noteikumi obligāti jāievēro. Pirms darbu sākšanas noteikti konsultējieties ar arhitektu, atbildīgo speciālistu būvstatikas jomā vai pašvaldības speciālistu, kas atbild par celtnes vai celtniecības objekta drošību.

Rupja slīpēšana

Nekādā gadījumā neizmantojiet rupjai slīpēšanai griešanas diskus.

Veicot rupjo slīpēšanu, vislabākos rezultātus var panākt, noturot instrumentu 30° līdz 40° leņķī attiecībā pret apstrādājamo virsmu. Darba gaitā pārvietojiet instrumentu turp un atpakaļ, lietojot mērenu spiedienu. Šādi strādājot, apstrādājamais priekšmets nepārkarst, nemaina krāsu un uz tā virsmas neveidojas rievas.

Slīpēšana ar smilšpapīru un gumijas slīpēšanas pamatni

Piemēro smilšpapīru atkarībā no apstrādājamā materiāla ātruma.

Bosch ražo un piedāvā dažādas kvalitātes slīploksnes, kas ir izmantojamas kopā ar gumijas slīpēšanas pamatni. Sīkāk par šiem izstrādājumiem var uzzināt tuvākajā specializētajā tirdzniecības vietā.

Pulēšana ar pulēšanas audumripu

Pulēšanas laikā pulēšanas līdzeklis tiek uzklāts uz apstrādājamā materiāla virsmas vai uz pulēšanas audumripas un, to rotējot, tiek iestrādāts pulējamā materiāla virsmā.

Ja pulēšana tiek veikta vairākos paņēmienos, pakāpeniski palielinot pulēšanas līdzekļa graudainību, katras graudainības pulēšanas līdzeklim jālieto atsevišķs pulēšanas disks.

Ik reizi starp pulēšanas operācijām rūpīgi notīriet apstrādājamā materiāla virsmu.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Pirms instrumenta regulēšanas, piederumu nomaiņas vai novietošanas pārtrauciet tam enerģijas padevi. Šāds piesardzības pasākums ļauj novērst elektroninstrumenta nejaušu ieslēgšanos. Lai nodrošinātu ilgstošu un nevainojamu elektroninstrumenta darbību, uzturiet tīru tā korpusu un ventilācijas atveres. Strādājot ekstremālos apstākļos, vienmēr izmantojiet putekļu uzsūkšanas iekārtu, ja vien tas ir iespējams. Pēc iespējas biežāk izpūtiet elektroninstrumenta ventilācijas atveres ar saspiestu gaisu un pievienojiet to elektrotīklam caur noplūdes strāvas aizsargreleju (PRCD). Izmantojot elektroninstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Tas var nelabvēlīgi ietekmēt elektroninstrumenta aizsargizolācijas sistēmu. Regulāri mēriet slīpmašīnas darbvārpstas brīvgaitas griešanās ātrumu. Ja izmērītā vērtība atšķiras no norādītās brīvgaitas griešanās ātruma vērtības (skatīt sadaļu "Tehniskie parametri") vairāk kā par 10%, nodrošiniet, lai elektroninstruments tiktu pārbaudīts Bosch pilnvarotā servisā. Ja brīvgaitas griešanās ātrums ir pārāk liels, elektroninstrumentā iestiprinātais darbinstruments var salūzt, bet, ja griešanās ātrums ir pārāk mazs, samazinās instrumenta veiktspēja. Izmantojiet vienīgi oriģinālos savienojošos kabeļus! Ik reizi pirms lietošanas pārbaudiet, vai nav bojāts elektroninstruments, tā savienojošais kabelis un kontaktdaļa. Lai izvairītos no negadījumiem, bojāto savienojošo kabeli un kontaktdaļu nedrīkst remontēt, bet tie ir jānomaina. Uzticiet elektroninstrumenta tehnisko apkalpošanu un remontu tikai kvalificētam speciālistam. Tikai tā elektroninstrumentam ir iespējams saglabāt nepieciešamo darba drošības līmeni.

Ar sausu bezplūksnu audumu attīriet no elektrotīkla atvienota elektroninstrumenta kontaktspailes, savienotājus un kontaktdaļu no putekļiem un netīrumu daļiņām.

Pēc pirmajām 150 nostrādātajām stundām instrumenta pārnesums jāiztīra ar vāju šķīdinātāju. Ievērojiet šķīdinātāja ražotājfirmas norādījumus par tā lietošanu un utilizēšanu. Pēc tīrīšanas ieeļļojiet pārnesumu ar speciālo pārnesumu smērvielu. Atkārtojiet šādu tīrīšanu ik pēc 300 nostrādātajām stundām.

Bosch pilnvarotā remonta darbnīcā šie darbi tiks veikti ātri un kvalitatīvi.

Ja nepieciešams nomainīt elektrotīkla kabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai Bosch pilnvarotā elektroinstrumentu remonta darbnīcā, jo tā tiks saglabāts vajadzīgais darba drošības līmenis.

Rūpīgi uzglabājiet un uzmanīgi lietojiet elektroninstrumenta piederumus.
