NÁVOD K OBSLUZE HWS 77180 Professional BOSCH

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny si uschovejte pro budoucnost.

Všechna varovná upozornění a pokyny si do budoucna uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí" se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.

S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit.

Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

Elektrická bezpečnost

Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým proudem. Nenamáhejte kabel, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo zamotané kabely zvyšují riziko zásahu elektrickým proudem. Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, který je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem.

Bezpečnost osob

Buďte pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek, jako je ochranná přilba, bezpečnostní obuv s protiskluzovou podrážkou, ochranné rukavice nebo sluchátka, podle druhu nasazeného elektronářadí, snižuje riziko poranění.

ti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazeného elektronářadí, snižují riziko poranění.

Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté, dříve než je chopíte, ponesete či připojíte ke zdroji proudu a/nebo akumulátoru. Máte-li při nošení elektronářadí prst na spínači nebo budete stroj připojovat ke zdroji proudu zapnutý, pak to může vést k úrazům. Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubovák. Nástroj nebo klíč, který se nachází v otočném dílu stroje, může vést k poranění. Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Lze-li namontovat odsávací či zachycující přípravek, přesvědčte se, že jsou připojeny správně a používány. Použití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí

▷ Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. Se správným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout a vypnout, je nebezpečné a musí se opravit. Než provedete seřízení stroje, výměnu dílů, příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí. Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami. Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lépe vést. ▷ Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné účely může vést k nebezpečným situacím.

Servis

Nechte Vaše elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro úhlové brusky – společná bezpečnostní upozornění pro broušení, řezání a leštění

Platí pro následující typy:

Toto elektronářadí se používá jako bruska, bruska s drátěnými kartáči a leštička. Dbejte všech bezpečnostních upozornění, pokynů, vyobrazení a údajů, které jste s přístrojem obdrželi. Když nebudete dbát následujících pokynů, může dojít k zásahu elektrickým proudem, k ohni a/nebo těžkým poraněním. Toto elektronářadí není vhodné k broušení, práci s drátěnými kartáči a k oddělování. Použití, pro která není elektronářadí určeno, mohou působit ohrožení a zranění.

Společná bezpečnostní upozornění pro broušení, pro práci s drátěnými kartáči a oddělování Platí pro následující:

-060230440 -060232444,...464,...474,...434 -06023295. -06023315 -06023325 -06023345.. Toto elektronářadí se používá jako bruska, bruska s drátěnými kartáči a dělicí bruska. Dbejte všech bezpečnostních upozornění, pokynů, vyobrazení a údajů, které jste s přístrojem obdrželi. Když nebudete dbát následujících pokynů, může dojít k zásahu elektrickým proudem, k ohni a/nebo těžkým poraněním. Toto elektronářadí není vhodné k broušení brusným papírem a leštění. Použití, pro která není elektronářadí určeno, mohou působit ohrožení a zranění.

Společná varovná upozornění k broušení, smirkování, práci s drátěnými kartáči, leštění a dělení Platí pro všechny typy

Nepoužívejte žádné příslušenství, které není výrobcem speciálně pro toto elektronářadí určeno a doporučeno. Pouze to, že můžete příslušenství na Vaše elektronářadí upevnit, nezaručuje bezpečné použití. Dovolený počet otáček nasazovacího nástroje musí být minimálně tak vysoký, jak na elektronářadí uvedený nejvyšší počet otáček. Příslušenství, které se otáčí rychleji, než je dovoleno, se může roztrhnout a rozletět. Vnější rozměr a tloušťka nasazovacího nástroje musí odpovídat rozměrovým údajům Vašeho elektronářadí. Špatně dimenzované nasazovací nástroje nemohou být dostatečně stíněny nebo kontrolovány. Nasazovací nástroje se závitovou vložkou musí přesně lícovat na závit brusného vřetene. U nasazovacích nástrojů, jež jsou montované prostřednictvím příruby, musí průměr otvoru nasazovacího nástroje lícovat na upínací průměr příruby. Nasazovací nástroje, které nej

Česky|217

sou na elektronářadí upevněné přesně, se nerovnoměrně otáčejí, velmi silně vibrují a mohou vést ke ztrátě kontroly.

Nepoužívejte žádné poškozené nasazovací nástroje. Před každým použitím zkontrolujte nasazovací nástroje, jako jsou brusné kotouče na odštěpky a trhliny, brusné talíře na trhliny, otěr nebo silné opotřebení, drátěné kartáče na uvolněné nebo zlomené dráty. Spadne-li elektrické nářadí nebo nasazovací nástroj, zkontrolujte, zda není poškozený, nebo použijte nepoškozený nasazovací nástroj. Pokud jste nasazovací nástroj zkontrolovali a nasadili, držte se Vy a blízké osoby mimo rovinu rotujícího nasazovacího nástroje a nechte stroj běžet jednu minutu s nejvyššími otáčkami. Poškozené nasazovací nástroje většinou v této době testování prasknou. Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu očí nebo ochranné brýle. Také adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která ochrání před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělísky, které vznikají při různých aplikacích. Protiprachová maska nebo respirátor musí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu. Dbejte na ostatní osoby a bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do této pracovní oblasti, musí nosit osobní ochranné vybavení. Úlomky obrobku nebo ulomených nasazovacích nástrojů mohou odletnout a způsobit poranění i mimo přímou pracovní oblast. Pokud provádíte práce, při kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte stroj pouze na izolovaných plochách rukojetí. Kontakt s elektrickým vedením pod napětím může přivést napětí i na kovové díly stroje a vést k úderu elektrickým proudem. Držte síťový kabel daleko od otáčejících se nasazovacích nástrojů. Když ztratíte kontrolu nad strojem, může být přerušen nebo zachycen síťový kabel a Vaše ruka nebo paže se může dostat do otáčejícího se nasazovacího nástroje. Nikdy neodkládejte elektrické nářadí dříve, než se nasazovací nástroj dostal zcela do klidu. Otáčející se nasazovací nástroj se může dostat do kontaktu s odkládací plochou, čímž může ztratit kontrolu nad elektrickým nářadím. Váš oděv může být nehodným kontaktem s otáčejícím se nasazovacím nástrojem zachycen a nasazovací nástroj se může zavrtat do Vašeho těla. Čistěte pravidelně větrací otvory Vašeho elektrického nářadí. Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrická rizika. Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit. Nepoužívejte žádné nasazovací nástroje, které vyžadují kapalná chladicí prostředky. Použití jiných než

kapalných chladicích prostředků může vést k úderu elektrickým proudem.

Zpětný ráz a odpovídající varovná upozornění

Zpětný ráz je náhlá reakce v důsledku zaseknutého nebo zablokovaného otáčejícího se nasazovacího nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Zaseknutí nebo zablokování vede k náhlému zastavení rotujícího nasazovacího nástroje. Tím se nekontrolovaný elektronářadí akceleruje v místě zablokování proti směru otáčení nasazovacího nástroje.

Pokud se např. zasekne nebo zablokuje brusný kotouč v obrobku, může se hrana brusného kotouče, která se zanořuje do obrobku, zachytit a tím brusný kotouč vylomit nebo způsobit zpětný ráz. Brusný kotouč se potom pohybuje k nebo od obsluhující osoby, podle směru otáčení kotouče v místě zablokování. Při tom mohou brusné kotouče i prasknout.

Zpětný ráz je důsledek nesprávného nebo chybného použití elektronářadí. Lze mu zabránit vhodnými preventivními opatřeními, jak je následně popsáno.

Držte elektronářadí dobře pevně a uveďte Vaše tělo a paže do polohy, ve které můžete zachytit síly zpětného rázu. Je-li k dispozici, použijte vždy přídavnou rukojeť, abyste měli co největší možnou kontrolu nad silami zpětného rázu nebo reakčních momentů při rozběhu. Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakčního momentu. Nikdy nedávejte Vaši ruku do blízkosti otáčejících se nasazovacích nástrojů. Nasazovací nástroj se při zpětném rázu může pohybovat přes Vaši ruku. Vyhýbejte se Vaším tělem oblasti, kam se bude elektronářadí při zpětném rázu pohybovat. Zpětný ráz vrhá elektronářadí v místě zablokování do opačného směru pohybu brusného kotouče. Zvlášť opatrně pracujte v místech rohů, ostrých hran apod. Zabraňte, aby se nasazovací nástroj odrazil od obrobku a vzpříčil. Rotující nasazovací nástroj se může zachytit o rohy, ostré hrany a pokud se odrazí, může se vzpříčit. Toto působí ztrátu kontroly nebo zpětný ráz. Nepoužívejte žádné řetězové nebo ozubené pilové kotouče. Takovéto nasazovací nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektronářadím.

Zvláštní varovná upozornění k broušení a dělení

Používejte výhradně pro Vaše elektronářadí schválená brusná tělesa a pro tato brusná tělesa určený ochranný kryt. Brusná tělesa, která nejsou určena pro toto elektronářadí, nemohou být dostatečně chráněna a jsou nespolehlivá. Zalomené brusné kotouče musí být namontovány tak, aby svou brusnou plochou nepřečnívaly nad rovinou okraje ochranného krytu. Nesprávně namontovaný brusný kotouč, který přečnívá nad rovinu okraje ochranného krytu, nemůže být dostatečně kryt. Ochranný kryt musí být spolehlivě namontován na elektronářadí pro nejvyšší bezpečnost a nastaven tak, aby co možná nejmenší část brusného tělesa ukazovala odkrytě k obsluhující osobě. Ochranný kryt

pomáhá chránit obsluhu před úlomky, náhodným kontaktem s brusným tělesem a též před jiskrami, jež mohou vzniknout při oděru.

Brusná tělesa smějí být použita pouze pro doporučené možnosti nasazení. Např. nikdy nebruste boční plochou řezného kotouče. Řezné kotouče jsou určeny k ubírání materiálu hranou kotouče. Boční působení síly na tato brusná tělesa je může rozlámat. Používejte vždy nepoškozené upínací příruby ve správné velikosti a tvaru pro Vámi zvolený brusný kotouč. Vhodné příruby podpírají brusný kotouč a zmenšují tak nebezpečí prasknutí brusného kotouče. Příruby pro řezné kotouče se mohou odlišovat od přírub pro jiné brusné kotouče. Nepoužívejte žádné opotřebované brusné kotouče od většího elektrického nářadí. Brusné kotouče pro větší elektrické nářadí nejsou dimenzovány pro vyšší otáčky menšího elektrického nářadí a mohou prasknout.

Další zvláštní varovná upozornění k dělení

Zabraňte zablokování řezného kotouče nebo příliš vysokému přítlaku. Neprovádějte žádné nadměrné hluboké řezy. Přetížení řezného kotouče zvyšuje namáhání a náchylnost ke vzpříčení nebo zablokování a tím možnost zpětného rázu nebo prasknutí brusného tělesa. Vyhýbejte se oblasti před a za rotujícím řezným kotoučem. Pokud pohybujete řezným kotoučem v obrobku směrem od sebe, může být v případě zpětného rázu elektrické nářadí s otáčejícím se kotoučem vymrštěno přímo na Vás. Jestliže řezný kotouč uvízne nebo práci přerušíte, elektrické nářadí vypněte a držte v klidu, než se kotouč zastaví. Nikdy se nepokoušejte ještě běžící řezný kotouč vytáhnout z řezu, jinak může následovat zpětný ráz. Zjistěte a odstraňte příčinu uvíznutí. Elektrické nářadí znovu nezapínejte, dokud se nachází v obrobku. Nechte řezný kotouč nejprve dosáhnout svých plných otáček, než budete v řezu opatrně pokračovat. Jinak se může kotouč zaseknout, vyskočit v obrobku nebo způsobit zpětný ráz. Desky nebo velké obrobky podepřete, aby se zabránilo riziku zpětného rázu od sevřeného řezného kotouče. Velké obrobky se mohou pod svou vlastní hmotností prohnout. Obrobek musí být podepřen na obou stranách, a to jak v blízkosti řezného řezu, tak i na okraj. Buďte obzvlášť opatrní u kapsovitých řezů do stávajících stěn nebo jiných míst, kam není vidět. Zanořující se řezný kotouč může při zaříznutí do plynových, vodovodních a elektrických vedení nebo jiných objektů způsobit zpětný ráz.

Zvláštní varovná upozornění ke smirkování

Nepoužívejte žádné předimenzované brusné listy, ale dodržujte údaje výrobce k velikosti brusných listů. Brusné listy, které vyčnívají přes brusný talíř, mohou způsobit poranění, vést k zablokování, roztržení brusného listu nebo ke zpětnému rázu.

Zvláštní varovná upozornění k leštění

Nepřipouštějte žádné uvolněné části na lešticím potahu, hlavně upevňovací provázek. Upevňovací provázky dobře urovnejte nebo zkraťte. Volné, spolu se otáčející upevňovací provázky mohou zachytit Vaše prsty nebo se zamotat do obrobku.

Zvláštní varovná upozornění k práci s drátěnými kartáči

Dbejte na to, že drátěný kartáč i během běžného používání ztrácí kousky drátu. Nepřetěžujte dráty příliš vysokým přítlakem. Odlétající kousky drátu mohou proniknout přes tenký oděv a/nebo pokožku. Je-li doplněn ochranný kryt, zabraňte, aby se ochranný kryt a drátěný kartáč mohly dotýkat. Talířové drátěné kartáče mohou díky přítlaku a odstředivým silám zvětšit svůj průměr.

Doplňková varovná upozornění

Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a úderu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úder elektrickým proudem. Pokud se přeruší přívod proudu, např. výpadkem proudu nebo vytažením síťové zástrčky, spínač odblokujte a dejte jej do vypnuté polohy. Tím se zabrání nekontrolovanému opětovnému rozběhu. Nedotýkejte se brusných a řezných kotoučů dříve, než vychladnou. Kartáče jsou při práci velmi horké. Elektronářadí držte při práci pevně oběma rukama a zajistěte si bezpečný postoj. Oběma rukama je elektronářadí vedeno bezpečněji. Zajistěte obrobek. Obrobek pevně uchyceny upínacím přípravkem nebo svěrák je držen bezpečněji než Vaší rukou. Elektronářadí připojte na řádně uzemněnou elektrickou síť. Zásuvka a prodlužovací kabel musí mít funkční ochranný vodič.

Bezpečnostní upozornění pro napájení vysokofrekvenčních strojů energií

Striktně dbejte bezpečnostních a pracovních upozornění pro měniče kmitočtu! Bližší údaje k tomu obdržíte u výrobce měniče kmitočtu. Pokud chcete měnič kmitočtu provozovat v prostředí, které vyžaduje zvláštní ochranu osob, pak musí být jištěn pomocí proudového chrániče. Zvláštní ochrana osob je například nutná při práci ve vlhkých prostorech nebo s látkami, u kterých může vzniknout elektrická vodivost. Upuštění od proudových chráničů může vést k zásahu elektrickým proudem.

Proudové chrániče smí být v elektrické napájecí síti instalovány pouze odborným personálem. Jen tak lze zajistit bezchybnou funkci. Výstupní napětí a frekvence frekvenčního měniče musí odpovídat údajům na typovém štítku vysokofrekvenčního elektronářadí. Elektronářadí smí být provozováno výhradně s patřičnou zástrčkou. Zástrčka CEE musí být dimenzována pro takový jmenovitý proud, který elektronářadí potřebuje (viz "Technická data"). Montáž zástrčky a připojení na zdroj energie musí provést odborný personál, který je vyškolen v zacházení s vysokofrekvenčními zařízeními. Používejte výhradně originální kabel! Před každým použitím zkontrolujte možné poškození elektronářadí, kabelu a zástrčky. Kabel a zástrčka nesmějí být opravovány, nýbrž se musejí vyměnit, aby se zabránilo nebezpečí.

Popis výrobku a specifikace

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Před použitím odklopte stranu se zobrazením stroje a nechte tuto stranu během čtení návodu k obsluze otevřenou.

Určené použití

Platí pro následující typy:

- 0 602 301 4. - 0 602 305 4. - 0 602 306 4. - 0 602 324 4.

Elektronářadí je určeno k broušení brusným papírem a leštění kovových a lakovaných povrchů bez použití vody.

Platí pro následující typy:

- 0 602 304 4. - 0 602 324 4. - 0 602 324 4. - 0 602 324 4. - 0 602 324 4. - 0 602 329 5. - 0 602 331 5. - 0 602 332 5. - 0 602 334 5.

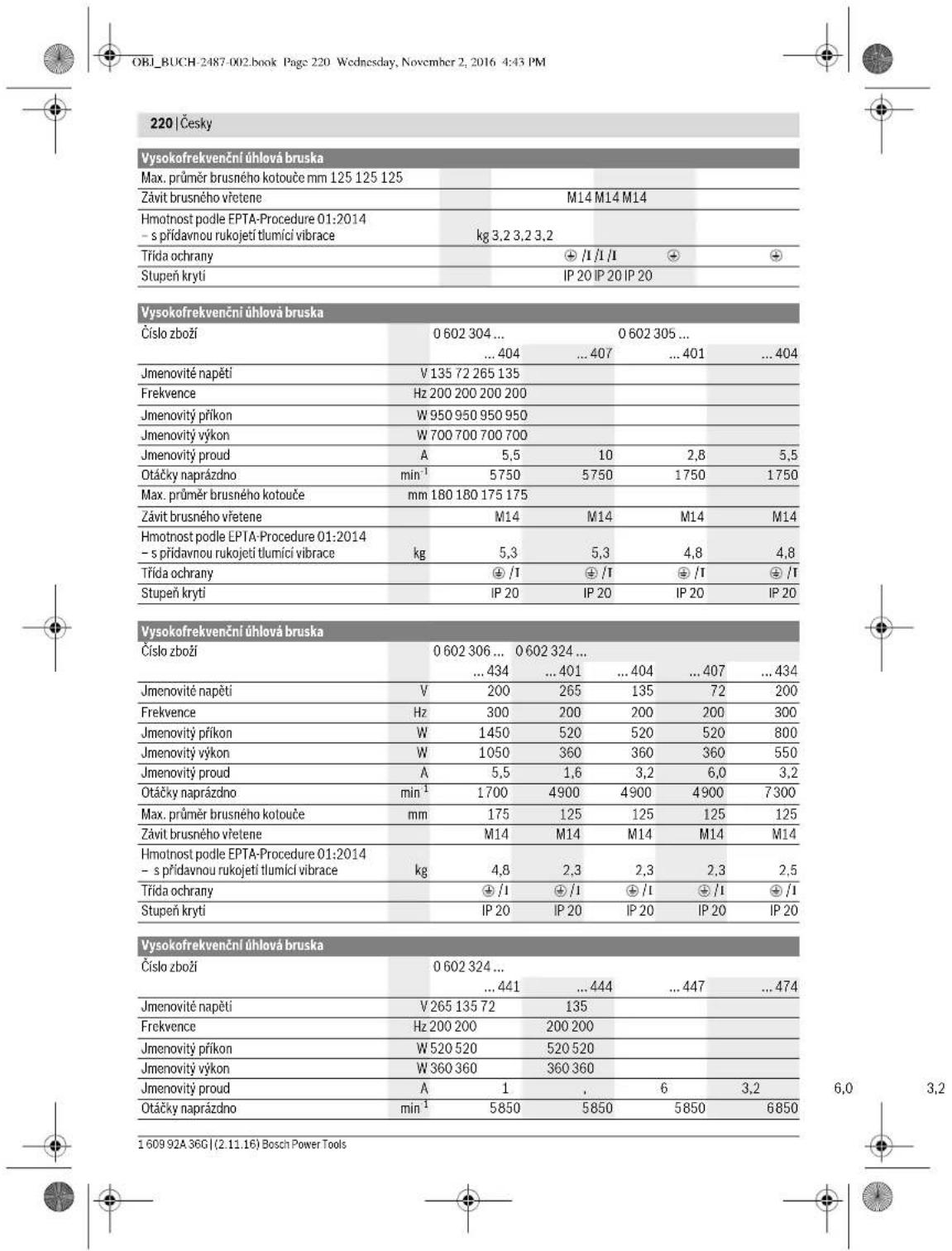

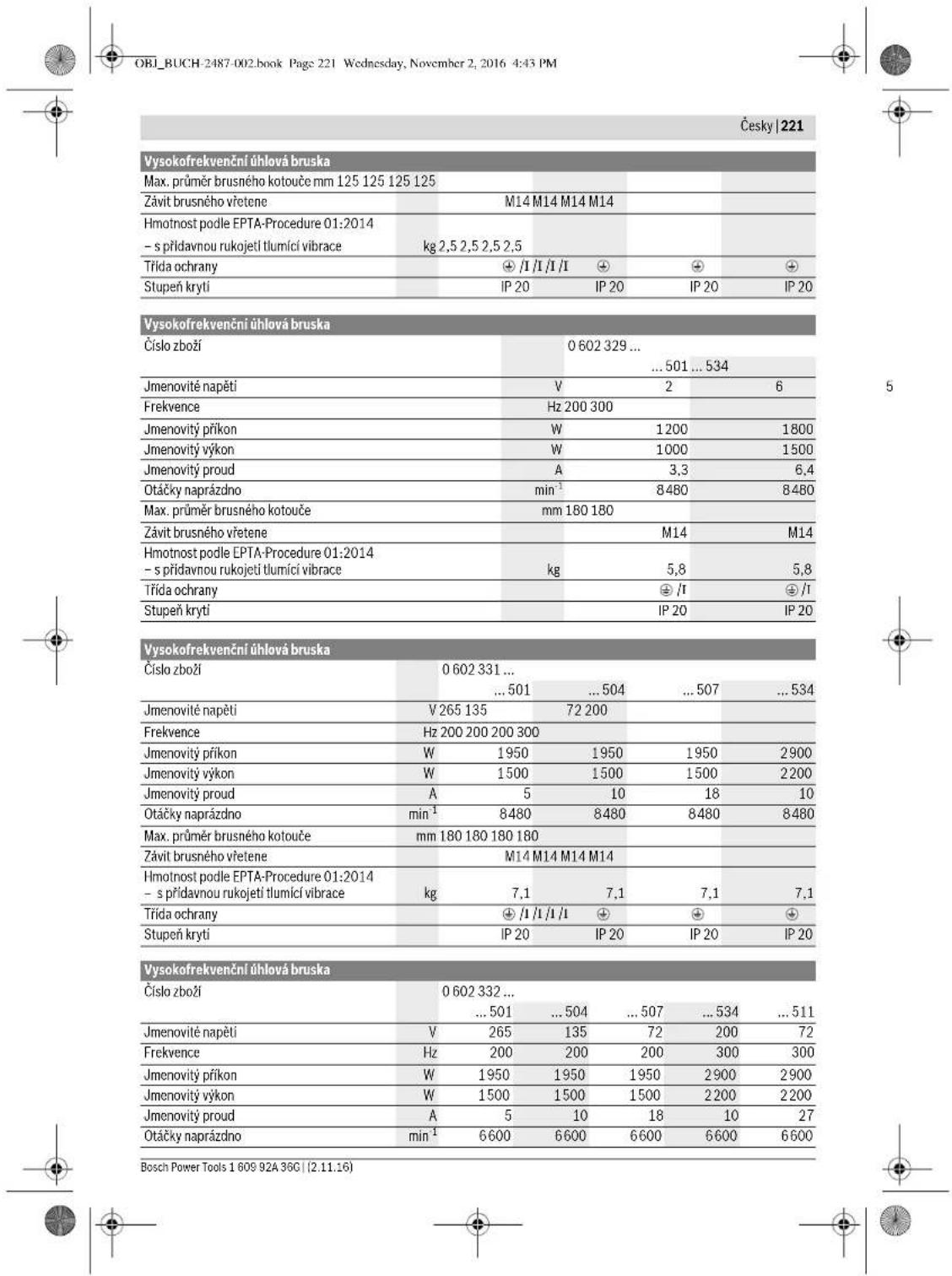

Technická data

Vysokofrekvenčni ihlová bruska
	... 401	... 404	... 434
Císlo zboži 0 602 301 ...
Jmenovitě napěti	V	2	6	5
Frekcvence	Hz 200 200 300
Jmenovity příkon	W	6	0	0
Jmenovity výkon	W	4	4	0
Jmenovity proud	A	1	.	6
Otáčky naprázdno	min¹	4100	4100	6150

Bosch Power Tools 1609 92A 36C (2.11.16)

Platí pro všechny typy

Smíte používat výhradně dodané nebo pro toto elektronářadí schválené ochranné kryty a upínací matice.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje k zobrazení elektronářadí na grafické straně.

1 Spínač 2 Přídavná rukojeť 3 Brusné vřeteno 4 Krk vřetene 5 Aretační tlačítko vřetene 6 Ochranný kryt 7 Zajišťovací šroub ochranného krytu 8 Kodovací výstupek 9 Ochrana ruky 10 Upínací příruba s O-kroužkem 11 Brusný/dělící/hrubovací kotouč 12 Upínací matice 13 Čepový klíč 14 Stranový klíč velikost 17 mm 15 Kruhová matice 16 Brusný list 17 Pryžový brusný talíř 18 Hadrový kotouč 19 Drátěný kartáč 20 Odlehčení tahu (zástrčka CEE) 21 Vložka zástrčky (zástrčka CEE) 22 Šrouby (zástrčka CEE) 23 Šrouby ve vložce zástrčky 21 (zástrčka CEE) 24 Zástrčka CEE 25 Umělohmotná průchodka (zástrčka CEE) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

600900

440630

3.33.3

	0 602 306 434	0 602 324 40.	0 602 324 44.
			0 602 324 464
			0 602 324 474
			0 602 324 434

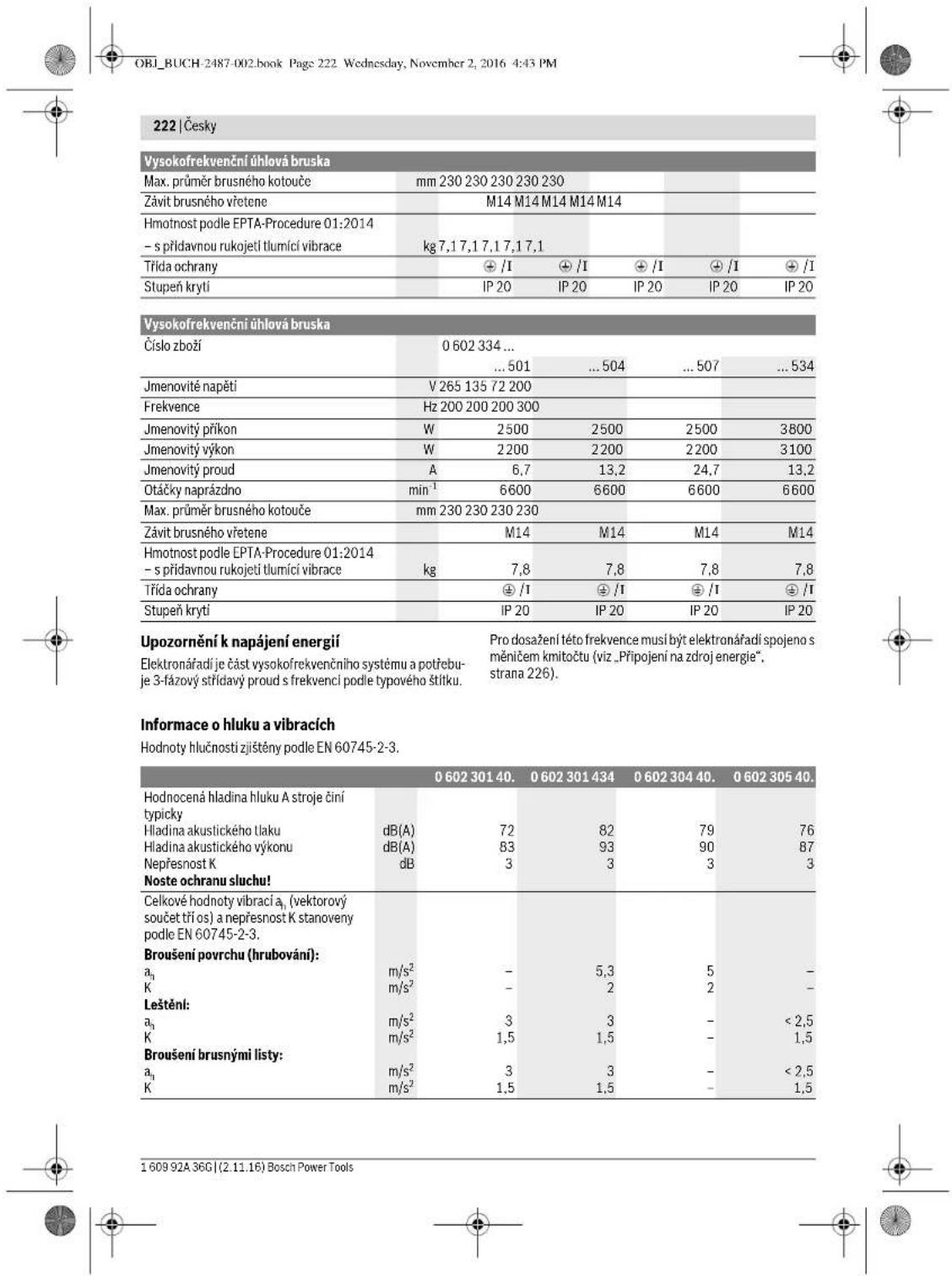

Hodnocená hladina hluku A stroje Čini typicky
Hladina akustického tlaku	dB(A)	82	77
Hladina akustického výkonu	dB(A)	93	88
Nepřesnost K	dB	3	3
Noste ochranu sluch!
Celkové hodnoty vibrací Čn (vektorov'y součet ti os)
a nepřesnost K stanoveny podle EN 60745-2-3.
Broušeni povrchu (hrubovány):
a1	m/s2	-	-
K	m/s2	-	-
Lešťeni:
a1	m/s2	< 2,5	4
K	m/s2	1,5	1,5
Broušeni brusnými listy:
a1	m/s2	< 2,5	4
K	m/s2	1,5	1,5

	0 602 329 50.		0 602 329 5340 602 329 511		0 602 331 5..
Hodnocená hladina hluku A stroje Čini typicky
Hladina akustického tlaku	dB(A)	85	87		86	86
Hladina akustického vykonu	dB(A)	96	98		97	97
Nepřesnost K	dB	3	3		3	3
Noste ochranu sluch!
Celković hodnoty vibraci Či (vektorový součet tři os) a nepřesnost K stanoveny podle EN 60745-2-3.
Broušeni povrchu (hrubovány):
a1	m/s2	7	7		7	7
K	m/s2	1,5	1,5		1,5	1,5
Lešěné:
a1	m/s2	-	-		-	-
K	m/s2	-	-		-	-
Broušeni brusnými listy:
a1	m/s2	-	-		-	-
K	m/s2	-	-		-	-

		0602 334 50.	0602 334 534
Hodnocená hladina hluku A stroje cini typicky
Hladina akustického tiaku	dB(A)	86	86
Hladina akustického výkonu	dB(A)	97	97
Nepresnost K	dB	3	3
Nosto ochranu sluch!

	0 602 334 50.	0 602 334 534
Celkové hodnoty vibraci a, (vektorový součet tri os) a nepíresnost Kstanoveny podle EN 60745-2-3.
Broušeni povrchu (hruboványi):
a1	m/s2	7
K	m/s2	3
Lešěné:
a1	m/s2	-
K	m/s2	-
Broušeni brusnými listy:
a1	m/s2	-
K	m/s2	-

V těchto pokynech uvedená úroveň vibrací byla změřena podle metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s odlišným příslušenstvím, s jinými nástroji nebo bez dostatečné údržby, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu značně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je nástroj vypnutý nebo běží, ale fakticky se nepoužívá. To může zatížení vibracemi po celou pracovní dobu značně snížit.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.

Prohlášení o shodě

C

Prohlašujeme na výhradní odpovědnost, že výrobek popsaný v části „Technická data“ splňuje všechna příslušná ustanovení směrnic 2011/65/EU, 2014/30/EU, 2006/42/ES včetně jejich změn a je v souladu s následujícími normami:

EN 60745-1, EN 60745-2-3, EN 50581.

Technická dokumentace (2006/42/ES) u: Robert Bosch Power Tools GmbH, PT/ECS 70538 Stuttgart, GERMANY

Používejte Vaše elektronářadí pouze s přídavnou rukojetí 2. Přídavnou rukojeť 2 nasaďte podle způsobu práce vpravo nebo vlevo na hlavu převodovky. Nepouštějte se do žádných změn na přídavné rukojeti. Poškozenou přídavnou rukojeť dále nepoužívejte.

Ochrana ruky (viz obr. C)

Platí pro následující typy:

- 06023014, - 060232440, - 060230540, - 0602306434

Pro práci s brusnými kotouči o průměru 17 mm nebo s hrubovacími kotouči, kotoučovými kotouči nebo lamelovými brusnými kotouči vždy namontujte ochranu ruky 9. Ochranu ruky 9 upevněte pomocí přídavné rukojeti 2.

Montáž brusných nástrojů – všeobecná upozornění

Dříve, než provedete nastavení stroje, vyměníte díly příslušenství nebo elektronářadí odložíte, přerušte napájení energií. Toto preventivní opatření zabrání neúmyslnému startu elektronářadí. Dbejte rozměrů brusných nástrojů. Průměr otvoru musí lícovat s upínací přírubou. Nepoužívejte žádné adaptéry nebo redukce. Očistěte brusné vřeteno 3 a všechny montované díly. Po montáži brusného nástroje před zapnutím zkontrolujte, zda je brusný nástroj správně namontován a může se volně otáčet. Zajistěte, aby se brusný nástroj nedotýkal ochranného krytu nebo dalších dílů.

Montáž brusných, dělicích nebo hrubovacích kotoučů (viz obr. D1-D2)

Platí pro následující typy:

-060230440. -06023315.. -060232444,..464, -06023325.. 474.434 -06023345..

-06023295..

Nasazení

Zajistěte, aby byl namontován patřičný ochranný kryt (viz Montáž ochranných přípravků, strana 224). - Nasaďte upínací přírubu 10 na brusné vřeteno 3.

Upínací příruba 10 je kolem středicího osazení vložený plastový díl (o-kroužek). Chybí-li o-kroužek nebo je-li poškozený, musí být bezpodmínečně nahrazen dříve, než se upínací příruba 10 namontuje.

-Nasaďte podle správného směru otáčení požadovaný brusný nástroj 11 (brusný, dělicí nebo hrubovací kotouč) na brusné vřeteno 3.

• Upínací matici 12 nasaďte na vřeteno tak, aby prostřední zahloubení upínací matice ukazovalo nahoru.
• Upínací matici pevně utáhněte pomocí čepového klíče 13, zatímco pomocí stavěcího klíče 14 na ploškách pro klíč brusného vřetene 3 podržte proti.

Odstranění

• Pevně podržte brusné vřeteno 3 na ploškách pro klíč pomocí stranového klíče 14. Odšroubujte upínací matici 12 pomocí čepového klíče 13 z brusného vřetene, zatímco pomocí stranového klíče 14 na ploškách pro klíč podržte proti. -Poté stáhněte brusný nástroj a také upínací přírubu z brusného vřetene.

Elektronářadí s aretačním tlačítkem vřetene 5

Platí pro následující typy:

- 0 602 324 40, 0 602 344 32, 0 602 344 44.

U elektronářadí s aretačním tlačítkem vřetene 5 odpadá při montáži brusných nástrojů podržení pomocí stranového klíče proti (viz obr. E1-E2).

Aretační tlačítko vřetene ovládejte jen za stavu klidu brusného vřetene. Jinak se může elektronářadí poškodit.

Před nasazením brusného nástroje stiskněte aretační tlačítko a držte je stisknuté. Namontujte požadovaný brusný nástroj (viz. Montáž brusných, řezacích nebo hrubovacích kotoučů, strana 225). Aretační tlačítko vřetene 5 povolte, aby se aretace brusného vřetene uvolnila.

Zajistěte, aby byla namontována ochrana ruky a přidávaná rukojet (viz. „Montáž ochranných přípravků“, strana 224). Nasaďte pryžový brusný talíř 17 na brusné vřeteno 3. Položte brusný list 16 na pryžový brusný talíř. Nasaďte kruhovou matici 15 na závit vřetene. Kruhovou matici pevně utáhněte pomocí čepového klíče 13, zatímco pomocí stranového klíče 14 na ploškách pro klíč brusného vřetene 3 podržte proti.

Dbejte na to, aby byla kruhová matice 15 zcela zašroubovaná do vybrání pryžového brusného talíře, tím při broušení nic nepřekáží a brusný list pevně sedí.

Odstranění

• Pevně podržte brusné vřeteno 3 na ploškách pro klíč pomocí stranového klíče 14.
• Odšroubujte kruhovou matici 15 pomocí čepového klíče

13 z brusného vřetene, zatímco pomocí stranového klíče 14 na ploškách pro klíč podržte proti.

• Stáhněte brusný list a pryžový brusný talíř z brusného vřetene.

226 | Česky

Montáž hadrového kotouče (viz obr. G)

Platí pro následující typy:

-06023014.. -060230540 -0602306434

Nasazení

Dbejte na to, aby žíněný kotouč přesně lícoval na závit brusného vřetene (M14). Zajistěte, aby byla namontována ochrana ruky a přídavná rukojeť (viz „Montáž ochranných přípravků“, strana 224). Našroubujte žíněný kotouč 18 tak daleko na brusné vřeteno 3, aby pevně přiléhal na plošky pro klíč brusného vřetene, zatímco pomocí stranového klíče 14 na ploškách pro klíč brusného vřetene 3 podržte proti.

Odstranění

• Odšroubujte pevně sedící žíněný kotouč 18 z brusného vřetene pomocí stranového klíče na jeho ploškách pro klíč, zatímco pomocí stranového klíče 14 na ploškách pro klíč brusného vřetene 3 podržte proti.

Montáž drátěných kartáčů (viz obr. H)

Platí pro následující typy:

-060230440 -060232444.464 474.434 -06023295..

Nasazení

Dbejte na to, aby závit drátěného kartáče přesně lícoval na závit brusného vřetene (M14).

Zajistěte, aby byla namontována ochrana ruky a přídavná rukojeť (viz „Montáž ochranných přípravků“, strana 224). Našroubujte požadovaný drátěný kartáč 19 (hrncový nebo kotoučový kartáč) tak daleko na brusné vřeteno 3, aby pevně přiléhal na plošky pro klíč brusného vřetene, zatímco pomocí stranového klíče 14 na ploškách pro klíč brusného vřetene podržte proti.

Odstranění

Odšroubujte pevně sedící drátěný kartáč 19 z brusného vřetene pomocí stranového klíče na jeho ploškách pro klíč, zatímco pomocí stranového klíče 14 na ploškách pro klíč brusného vřetene 3 podržte proti.

Odsávání prachu/třísek

Prach materiálů obsahujících nátěly, některé druhy dřeva, minerálů a kovů může být zdraví škodlivý. Kontakt s prachem nebo vdechnutí může vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo osob v blízkosti.

Určitý prach, jako dubový nebo bukový prach, je považován za karcinogenní, zvláště ve spojení s přísadami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

- Pokud možno používejte pro daný materiál vhodné odsávání prachu. - Pečujte o dobré větrání pracovního prostoru.

• Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2. Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály.

Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznítit.

Připojení ke zdroji energie

Pro provoz elektronářadí potřebujete frekvenční měnič, který vytváří 3-fázový střídavý proud s frekvencí podle typového štítku.

Frekvenční měniče existují v různých velikostech, s rozdílnými frekvencemi, sekundárními napětími a jmenovitými výkony. Volba frekvenčního měniče je závislá na připojených elektronářadích. Nechte si při výběru frekvenčního měniče poradit od Vašeho odborného prodejce Bosch.

Elektronářadí obdržíte se čtyřmi dráty dlouhým speciálním kabelem bez zástrčky. Aby se mohlo uvést do provozu, musí být speciální kabel opatřen čtyřpólovou zástrčkou CEE (rozlišovací barva zelená).

Kromě toho se může elektronářadí kvůli ochraně před přetížením vybavit běžným motorovým chráničem. Rozsah nastavení tohoto motorového chrániče musí pokrýt jmenovité proudy elektronářadí (viz „Technická data"). Motorový chránič musí zareagovat za méně než jednu sekundu.

K tomu dbejte bezpečnostních upozornění a montážních pokynů v návodu k provozu motorového chrániče!

• Uvolněte oba šrouby 22 a vytáhněte vidlici zástrčky 21 z tělesa zástrčky CEE 24.
• Umělohmotnou průchodku 25 přitáhněte na správný rozměr podle průměru speciálního kabelu na elektronářadí a nasuňte těleso zástrčky CEE na speciální kabel. - Provlékněte čtyři vodiče skrz odlehčovací průchodku 20. Povolte čtyři malé šrouby 23 ve vidlici zástrčky 21 a nastrčte

zalisovanou koncovku hnědého vodiče L1 do zdířky L1, zalisovanou koncovku modrého vodiče L2 do zdířky L2, zalisovanou koncovku černého vodiče L3 do zdířky L3, a též zalisovanou koncovku žluto-zeleného vodiče @ do ochranné zdířky

• Čtyři malé šrouby 23 ve vidlici zástrčky 21 opět utáhněte, aby se všechny čtyři vodiče zafixovaly.
• Poté utáhněte odlehčení tahu 20 kolem celého kabelu s kabelovým plastem tak, aby na zalisovaných koncovkách vodičů nevznikal žádný tah.
• Opět nasaďte vložku zásuvky 21 do tělesa zásuvky CEE 24 a oba šrouby 22 nově utáhněte. Následně zkontrolujte správnou funkci ochranného vodiče.
• Nasaďte zásuvku CEE 24 elektronářadí do připojovacího konektoru frekvenčního měniče.

Nyní můžete připojit frekvenční měnič na zdroj energie.

Jak připojit frekvenční měnič na zdroj energie převezmete z návodu k provozu frekvenčního měniče. Poté zkontrolujte směr otáčení!

Kontrola směru otáčení

Směr otáčení brusného vřetene musí souhlasit se zobrazenou šipkou na elektronářadí.

Otáčí-li se brusné vřeteno při prvním uvedení do provozu (viz Zapnutí/vypnutí elektronářadí, strana 227) v nesprávném směru, musíte elektronářadí okamžitě opět vypnout a odpojit od zdroje energie. Znovu uvolněte oba šrouby 22 a vytáhněte vložku zásuvky 21 z tělesa zásuvky CEE 24. - Uvolněte zalisované koncovky hnědého a černého vodiče z jejich zdířek. - Potom nasaďte zalisovanou koncovku černého vodiče L3 do zdířky L1 a zalisovanou koncovku hnědého vodiče L1 do zdířky L3. - Čtyři malé šrouby 23 ve vložce zásuvky 21 opět utáhněte a zajistěte. - Opět nasaďte vložku zásuvky 21 do tělesa zásuvky CEE 24 a šrouby 22 znovu utáhněte. Následně zkontrolujte správnou funkci ochranného vodiče. Znovu připojte elektronářadí na zdroj energie.

Provoz

Uvedení do provozu

Napětí a frekvence zdroje proudu musí souhlasit s údaji na typovém štítku elektronářadí. Před používáním brusného nástroje zkontrolujte. Brusný nástroj musí být bezvadně namontován a může se volně otáčet. Proveďte zkušební běh minimálně 1 minutu bez zatížení. Nepoužívejte poškozené, nekruhové nebo vibrující brusné nástroje. Poškozené brusné nástroje mohou prasknout a způsobit zranění. Dejte spínač 1 do polohy "Vypnuto", když elektronářadí neočekávaně přeruší provoz, ačkoli je spínač v poloze "Zapnuto". Tím zamezíte nekontrolovanému znovurozběhu. Než elektronářadí znovu nastartujete, zkontrolujte napájení energií (viz "Připojení na zdroj energie", strana 226). Dříve, než připojíte frekvenční měnič na elektrickou síť, spojte vždy nejprve elektronářadí s frekvenčním měničem.

Aby se šetřila energie, zapínejte elektronářadí jen pokud jej používáte.

Zapnutí/vypnutí frekvenčního měniče

Než můžete zapnout elektronářadí, musíte nejprve uvést do provozu frekvenční měnič.

K tomuto návodu k provozu frekvenčního měniče.

Zapnutí/vypnutí elektronářadí

s bezpečnostním posuvným spínačem (viz obr. J1)

Platí pro následující typy:

- 0 602 324 4. Pro zapnutí elektronářadí posuňte spínač 1 vpřed. - Pro aretaci spínač 1 stlačte spínač 1 vpředu dolů a zařadte. - Pro vypnutí elektronářadí spínač 1 uvolněte.

Při zaretovaném spínači 1 jej vzadu krátce stiskněte dolů a poté uvolněte.

Zapnutí/vypnutí elektronářadí

s bezpečnostním spínačem (viz obr. J2)

Platí pro následující typy:

- 0 602 301 4. - 0 602 329 5. - 0 602 304 4 0. - 0 602 331 5. - 0 602 305 4 0. - 0 602 332 5. - 0 602 306 4 3 4. - 0 602 334 5.

Pro uvedení do provozu posuňte spínač 1 dopředu a poté jej stlačte. - Pro aretaci stlačeného spínače 1 posuňte spínač 1 dále vpřed. K vypnutí elektronářadí spínač 1 uvolněte; pokud je zaretovaný, spínač 1 krátce stlačte a poté uvolněte.

Pracovní pokyny

Dříve, než provedete nastavení stroje, výměnu dílů příslušenství nebo elektronářadí odložíte, přerušte napájení energií. Toto preventivní opatření zabrání neúmyslnému startu elektronářadí. Pozor u zátěží do nosných stěn, viz odstavec „Upozornění ke statice". Obrobek upněte, jestliže bezpečně neleží vlastní vahou. Nezatežujte elektronářadí natolik silně, aby se dostalo do stavu klidu. Po silném zatížení nechte elektronářadí několik minut běžet naprázdno, aby se nasazovací nástroj ochladil.

Broušení lamelovými brusnými kotouči

S lamelovými brusnými kotouči (příslušenství) můžete opracovat i klenuté povrchy a profily.

Lamelové brusné kotouče mají podstatně delší životnost, menší hladinu hluku a nižší teplotu při broušení než tradiční brusné kotouče.

Elektronářadí provozujte pouze s odsáváním prachu a navíc noste ochrannou masku proti prachu.

Vysavač musí být schválen pro odsávání kamenného prachu. Firma Bosch nabízí hodně vysavačů.

Elektronářadí zapněte a posaďte je předním dílem vodící sanity na obrobek. Elektronářadí posouvejte mírným, opracovávanému materiálu přizpůsobeným posuvem.

Při dělení obzvlášť tvrdých materiálů, např. betonu s vysokým obsahem křemene, se může diamantový dělicí kotouč přehřát a tím poškodit. S diamantovým kotoučem obíhající věnec jisker na to zřetelně poukazuje.

V tom případě přerušte proces dělení a nechte běžet diamantový dělicí kotouč naprázdno s nejvyššími otáčkami, aby se ochladil.

Znatelně se zhoršující pokrok práce a obíhající věnec jisker jsou známkou tupého diamantového dělicího kotouče. Můžete jej nabrousit krátkými zářezy do abrazivního materiálu, např. vápenatého pískovce.

Upozornění ke statice

Zářezy v nosných stěnách podle normy DIN 1053 d1 nebo národních ustanovení.

Tyto předpisy bezpodmínečně dodržte. Před započetím práce si přizvěte na radu zodpovědného statika, architekta nebo příslušné vedení stavby.

Hrubování

Nikdy nepoužívejte dělicí kotouče k hrubování.

S úhlem nastavení od 30° do 40° získáte při hrubování nejlepší pracovní výsledek. Pohybujte elektronářadím s mírným tlakem sem a tam. Tím nebude obrobek příliš horký, nezbarví se a nebude mít žádné rýhy.

Volba vhodného brusného papíru se řídí podle materiálu, který se má opracovávat.

Pokud pracujete více stupni leštění, které se vyznačují pokaždé jemnější zrnitostí, musíte pro každou zrnitost leštícího prostředku použít samostatný hadrový kotouč.

Mezi každým cyklem leštění pečlivě očistěte povrch chráněného materiálu.

Údržba a servis

Údržba a čištění

Dříve, než provedete nastavení stroje, výměnu dílů, příslušenství nebo elektronářadí odložíte, přerušte

přívod energie. Toto preventivní opatření zabrání neúmyslnému spuštění elektronářadí.

Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně.

Při extrémních pracovních podmínkách používejte podle možností vždy odsávací zařízení. Často vyfukujte větrací otvory a předřaďte proudový chránič (PRCD). Při opracování kovu se může uvnitř elektronářadí usazovat vodivý prach. To může negativně ovlivnit ochrannou izolaci elektronářadí.

Pravidelně měřte počet otáček brusného vřetene při běhu naprázdno. Leží-li naměřená hodnota více než 10 % pod hodnotou udávaným počtem otáček při běhu naprázdno (viz "Technická data"), měli byste nechat elektronářadí zkontrolovat v servisu Bosch. Při příliš vysokých otáčkách naprázdno může nasazovací nástroj prasknout, při příliš nízkém počtu otáček se sníží pracovní výkon.

Výhradně používejte originální kabel! Před každým použitím elektronářadí zkontrolujte možná poškození elektronářadí, kabelu a zástrčky. Kabel a zástrčka se nesmějí opravovat, nýbrž musí být vyměněny, aby se zabránilo rizikům.

Práce údržby a opravy provádějte pouze kvalifikovaným odborným personálem. Tím bude zajištěno, že bezpečnost elektronářadí zůstane zachována.

Připojovací konektory, spojky a zástrčky od elektrické sítě odpojeného elektronářadí čistěte suchým hadříkem bez smotků a odstraňte nečistoty a nečistoty.

Po prvních 150 provozních hodinách vyčistěte převodovku pomocí jemného rozpouštědla. Řiďte se upozorněními výrobce rozpouštědla k použití a likvidaci odpadu. Poté převodovku namažte speciálním převodovým tukem Bosch. Proces čištění opakujte pokaždé po 300 provozních hodinách od prvního vyčištění.

Autorizované servisní středisko Bosch provádí tyto práce rychle i spolehlivě.

Je-li nutné vyměnit přívodní kabel, pak to nechte kvůli zamezení ohrožení bezpečnosti provést firmu Bosch nebo autorizovaným servisem pro elektronářadí Bosch.

Příslušenství pečlivě ukládejte a pečlivě s ním zacházejte.

Příslušenství

O kompletním programu kvalitního příslušenství se můžete informovat na internetu na www.bosch-pt.com a www.boschproductiontools.com nebo u Vašeho odborného prodejce.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a k náhradním dílům. Technické výkresy i informace k náhradním dílům naleznete na: www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství.

Slovensky 229

V případě veškerých dotazů a objednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku.

Česká republika

Robert Bosch odbytová s.r.o.

stroje nebo náhradní díly online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.cz

Zpracování odpadu

Elektrozařízení, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Neodhazujte elektrozařízení do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU a starých elektrických a elektronických zařízení a jejich prosazení v národních zákonech musí být nepoužitelné elektrozařízení odevzdáno k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Slovensky

Bezpečnostné pokyny

Všeobecné výstražné upozornenia a bezpečnostné pokyny

POZOR Prečítajte si všetky výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar alebo ťažké poranenie.

Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Bezpečnosť na pracovisku

Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.

Elektrická bezpečnosť

Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. So zmeneným elektrickým náradím nepoužívajte žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.

Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. rúry, vykurovacie telesá, sporáky a chladničky. Ak by bolo Vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.

Chraňte elektrické nářadí před deštěm a vlhkostí. Vniknutí vody do ručního elektrického nářadí zvyšuje riziko zásahu elektrickým proudem.

Starostlivé používání ručního elektrického nářadí a manipulace s ním

Ruční elektrické nářadí nikdy nepřetěžujte. Používejte takové elektrické nářadí, které je určeno pro daný druh práce. Pomocí vhodného ručního elektrického nářadí budete pracovat lépe a bezpečněji i v uvedeném rozsahu výkonu nářadí. Nepoužívejte nikdy takové ruční elektrické nářadí, které má poškozený vypínač. Nářadí, které se už nedá zapnout nebo vypnout, je nebezpečné a treba ho svěřit do opravy odborníkovi. Než začnete nářadí nastavovat nebo přestavovat, vyměňovat příslušenství nebo než ho odložíte, vždy vytáhněte zástrčku síťové šňůry ze zásuvky. Toto preventivní opatření zabraňuje neúmyslnému spuštění ručního elektrického nářadí. Nepoužívané ruční elektrické nářadí uschovávejte tak, aby bylo mimo dosah dětí. Nedovolte používat toto nářadí osobám, které s ním nejsou důvěrně obeznámeny, nebo které si nepřečetly tyto pokyny. Ruční elektrické nářadí je nebezpečné, když ho používají nezkušené osoby. Ruční elektrické nářadí starostlivě ošetřujte. Kontrolujte, zda pohyblivé součástky bezchybně fungují, nebo zda nejsou zlomené nebo poškozené jiné součástky, které by mohly negativně ovlivňovat správné fungování ručního elektrického nářadí. Před použitím nářadí dejte poškozené součástky vyměnit. Vela nehod bylo způsobeno nedostatečnou údržbou elektrického nářadí.

Řezné nástroje udržujte ostré a čisté. Starostlivě ošetřované řezné nástroje s ostrými řeznými hranami mají menší tendenci k zablokování a lépe se dají vést. Používejte ruční elektrické nářadí, příslušenství, nastavovací nástroje a pod. podle těchto výstražných upozornění a bezpečnostních pokynů. Při práci zohledněte konkrétní pracovní podmínky a činnost, kterou budete vykonávat. Používání ručního elektrického nářadí na jiný účel, než je předepsané použití, může vést k nebezpečným situacím.

Servisní práce

O měniči frekvence si dejte poradit autorizovaným prodejcem ručního elektrického nářadí Bosch.

Toto vysokofrekvenční ruční elektrické nářadí se dodává se čtyři metry dlouhou speciální šňůrou bez zástrčky. Když chcete začít nářadí používat, musíte na speciální elektrickou šňůru namontovat čtyřpólovou zástrčku CEE (zelené identifikační barvy).

Okrem toho může být ruční elektrické nářadí navíc vybaveno ochranou proti přetížení bez použití motorového stykače. Rozsah nastavení motorového stykače musí pokrývat jmenovitý proud tohoto ručního elektrického nářadí (viz Technické údaje). Motorový stykač musí reagovat za kratší dobu než jedna sekunda.

Dodržujte přitom Bezpečnostní pokyny a Návod na montáž v Návodu na používání motorového stykače!

Aby ste ušetřili energii, zapínejte ruční elektrické nářadí pouze tehdy, když ho používáte.

Zapnutí a vypnutí ručního elektrického nářadí s posuvným spínačem (viz obrázek Žl)

Platí pro následující typy:

-06023244

Pro zapnutí ručního elektrického nářadí posuňte spínač 1 směrem dopředu. Pro zaaretování spínače 1 zatlačte spínač 1 vpředu dolů, až zaklapne. Pokud chcete ruční elektrické nářadí vypnout, uvolněte spínač 1.

Když je spínač 1 zaaretován, potlačte ho trochu vzad směrem dolů a potom ho uvolněte.

Používejte ruční elektrické nářadí pouze s odsáváním prachu a kromě toho mějte nasazenou i ochrannou dýchací masku.

Používaný vysavač musí být schválen pro odsávání kamenného prachu. Vhodné vysavače nabízí firma Bosch.

Zapněte ruční elektrické nářadí a přiložte ho přední částí vodících saní na obrobek. Mírným posuvem, který odpovídá obráběnému materiálu, posouvejte nářadí k obrobku.

Pokud budete řezat mimořádně tvrdý materiál, například beton s velkým obsahem štěrku, může se diamantový řezací kotouč přehřát a následkem toho se poškodit. Jednoznačným příznakem toho je věnec jisker, který se tvoří kolem běžícího diamantového řezacího kotouče.

V takovém případě přerušte řezání a nechte diamantový řezací kotouč běžet na krátkou dobu na volnoběh s maximálními otáčkami, aby vychladl.

Viditelné zpomalování postupu práce a obíhající věnec jisker jsou signálem otupení diamantového řezacího kotouče. Diamantový kotouč se může znovu naostřit, a to krátkým řezem do abrazivního materiálu, například do pískovce.

Pokyny ke stavební statice

Dělání drážek do nosných stěn podléhá normě DIN 1053 část 1 nebo místním specifickým zákonným ustanovením. Tyto předpisy bezpodmínečně dodržujte. Před začátkem práce se poraďte s odpovědným statikem, architektem nebo s kompetentním pracovníkem vedení stavby.

Hrubování

Nikdy nepoužívejte na hrubovací broušení řezací kotouče.

Pomocí pracovního úhlu 30° a 40° dosáhnete při hrubovacím broušení nejlepších výsledků. Pohybujte ručním elektrickým nářadím mírným tlakem sem a tam. Tímto způsobem se obrobek nebude příliš rozpalovat, nezbarví se a nevzniknou na něm rýhy.

Příslušenství skladujte a používejte pečlivě.

Bezpečnost na pracovišti

s bezpečnostním spínačem (viz obrázek J2)
