HWS 77180 Professional - Polizor unghiular BOSCH - Manual de utilizare gratuit

Marcă	Bosch
Model	HWS 77180 Professional
Tip produs	Polizor unghiular
Alimentare	Trifazat de înaltă frecvență (200-300 Hz, 200-265 V în funcție de model)
Viteză în gol	Până la 9500 rpm în funcție de model
Putere absorbită	Până la 900 W în funcție de model
Diametru maxim al discului	180 mm
Filet ax	M14
Greutate	Aproximativ 2,5 kg (în funcție de model)
Funcții principale	Rectificare, tăiere, șlefuire, periere, lustruire
Protecții de siguranță	Capac de protecție reglabil, protecție mână, mâner suplimentar anti-vibrații
Nivel de presiune acustică	72-87 dB(A) în funcție de model
Nivel de vibrații (șlefuire)	5,35-7 m/s² în funcție de model
Întreținere și curățare	Curățați regulat fantele de ventilație, utilizați un aspirator, verificați viteza în gol
Piese de schimb	Utilizați exclusiv piese originale Bosch
Reparabilitate	Reparație numai de către personal calificat
Informații generale	Manual de utilizare disponibil în mai multe limbi

Întrebări frecvente - HWS 77180 Professional BOSCH

Ce tipuri de lucrări se pot efectua cu polizorul unghiular Bosch HWS 77180 Professional?

Acest polizor unghiular este conceput pentru rectificare, tăiere, șlefuire, periere și lustruire a metalelor și pietrei (fără utilizarea apei).

Cum se montează corect capacul de protecție?

Introduceți capacul de protecție cu came de codare în canelura inelului axului, apoi orientați-l în funcție de lucrare. Blocați șurubul de fixare cu un cuplu de minim 10 Nm.

Ce alimentare electrică este necesară pentru acest sculă?

Scula funcționează în trifazat de înaltă frecvență (200-300 Hz, 200-265 V) și necesită un convertor de frecvență adaptat.

Cum se verifică sensul de rotație înainte de prima utilizare?

După conectare, porniți scula pentru scurt timp. Sensul de rotație trebuie să corespundă săgeții de pe aparat. În caz contrar, inversați conductorii L1 și L3 în ștecherul CEE.

Ce echipamente de protecție individuală trebuie să port?

Purtați întotdeauna ochelari de protecție, o mască antipraf (clasa P2), protecție auditivă și mănuși adecvate.

Cum se întreține polizorul pentru a asigura longevitatea?

Curățați regulat fantele de ventilație cu aer comprimat. Verificați periodic viteza în gol (abatere max 10% față de specificații). Utilizați un aspirator adaptat.

Pot folosi discuri de la alte mărci?

Utilizați numai discuri conforme cu specificațiile Bosch (diametru, alezaj, viteză). Nu folosiți adaptoare sau reducții.

Ce trebuie făcut în caz de blocare sau prindere a discului?

Scoateți imediat scula de sub tensiune și așteptați oprirea completă a discului. Nu încercați să scoateți discul în rotație. Examinați cauza și remediați-o.

Cum se schimbă un disc de tăiere?

Deconectați scula. Folosiți cheia furcă pentru a bloca axul. Deșurubați piulița de strângere, înlocuiți discul și strângeți bine. Verificați funcționarea corectă înainte de utilizare.

Unde găsesc piese de schimb și service post-vânzare?

Adresați-vă unui distribuitor specializat Bosch sau unei stații de service autorizate. Utilizați exclusiv piese originale pentru a garanta siguranța.

MANUAL DE UTILIZARE HWS 77180 Professional BOSCH

Citiți întotdeauna instrucțiunile de siguranță și reglementările înainte de utilizare. Respectați instrucțiunile pentru prevenirea accidentelor.

Instrucțiunile de siguranță pentru polizoare unghiulare sunt furnizate împreună cu alte documente. Citiți-le înainte de prima utilizare și păstrați-le pentru referințe viitoare.

După fiecare ciclu de lucru, verificați starea de uzură a componentelor.

Întreținere Service

Întreținere și curățare

Scoateți unealta din priză înainte de a efectua orice lucrare de întreținere sau înainte de a înlocui accesoriile. Acest lucru previne pornirea accidentală. Purtați echipament de protecție individuală și ochelari de protecție pentru a lucra în siguranță. În condiții de praf, folosiți mască de protecție respiratorie. Curățați fantele de aerisire cu aer comprimat și conectați un întrerupător de protecție (PRCD). În timpul prelucrării metalelor se pot acumula resturi conductoare în interiorul sculei electrice. Protejați-vă întotdeauna cu echipament de protecție individuală.

Verificarea stării tehnice a sculei electrice. Dacă scula este deteriorată mai mult de 10% din cauza uzurii sau a deteriorării pieselor (a se vedea „Date tehnice”), trebuie să predați scula electrică unui service autorizat Bosch. În cazul unei scule deteriorate, poate apărea un accident. Înainte de fiecare utilizare, verificați starea sculei electrice și a accesoriilor. Nu utilizați scule defecte; înlocuiți-le imediat. Respectați instrucțiunile de întreținere și reparații numai de către personal calificat. Se recomandă verificarea periodică a sculei electrice.

Curățați fantele de aerisire, întrerupătorul și conectorul de la scula electrică cu o perie moale și îndepărtați praful și murdăria.

Curățați mașina cu o cârpă uscată după fiecare 150 de ore de funcționare. Urmați instrucțiunile de curățare și întreținere ale producătorului. Utilizați numai accesorii originale Bosch. Repetați procedura de curățare după fiecare 300 de ore de funcționare.

Un service autorizat Bosch efectuează rapid și sigur aceste lucrări.

Una dintre condițiile de garanție este ca scula electrică să fie verificată de Bosch sau de un service autorizat Bosch pentru a preveni orice risc de accident.

Păstrați accesoriile și echipamentele într-un loc sigur.

Accesorii

Pentru informații suplimentare despre produse, puteți accesa site-urile www.bosch-pt.com și boschproductiontools.com, unde veți găsi documentație și asistență.

Serviciul răspunde la întrebările dumneavoastră referitoare la repararea și întreținerea produsului dumneavoastră, precum și la piesele de schimb.

www.bosch-pt.com

Echipa de consultanți Bosch vă stă la dispoziție pentru a răspunde întrebărilor referitoare la produsele noastre și la accesoriile acestora.

Vă rugăm să respectați instrucțiunile de siguranță și instrucțiunile de utilizare pentru produsul dumneavoastră.

Turcia 185

Grecia

Robert Bosch A.E.

Strada Ergatis 37

19400 Koropi-Atena

Tel.: [phone]

Fax: [phone]

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tnλ:2105701380

ΦgE:2105701607

Anoupon

TaNeKpkiO evaAa, Ta eOpHtma KAt o uOeAcnepe TELY OVAKOWAVOTIE TOPOIIO AIO NOO ToTIEAO

Mny pwyte ta naekpia evayalea sta amopppataou annou qac!

Movi yua xope tnc EE:

Lukpoa Jy Tn Kovotik Odyla 2012/19/EE oxtka Tc nakiec Nktpk Kc KaNkropovike ouokceke KaTnupoopa Tc oDyiaac uhtoe eovko kldyaev eivnaov noxpeutko To axpntora Nkptka Kepyalea va uolkyovotn Eekuapoi yva va avokkuuowouv Te npno piko npoc to nepi Baalov.

Tnpoue to 6kaiomega aakayov.

Türkçe

Güvenlik Talimatı

Elektrikli El Aletleri için Genel Uyarı Talimatı

UYARI

Conectarea unui întrerupător automat de protecție împotriva tensiunilor periculoase reduce riscul de electrocutare.

Siguranța persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării mașinii poate duce la răniri grave. Purtați echipament personal de protecție și întotdeauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca casca de protecție, încălțăminte de siguranță antiderapantă, cască de protecție sau protecție auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor. Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau conectați scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente. Înainte de pornirea sculei electrice, îndepărtați dispozitivele de reglaj sau cheile fixe din aceasta. Un dispozitiv sau o cheie lăsată într-o componentă a mașinii care se rotește poate duce la răniri. Evitați o ținută corporală nefirească. Adoptați o poziție stabilă și mențineți-vă întotdeauna echilibrul. Astfel veți putea controla mai bine mașina în situații neașteptate. Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul, îmbrăcămintea și mănușile de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piese aflate în mișcare. Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

Utilizarea și manevrarea atentă a sculelor electrice

Nu suprasolicitați mașina. Folosiți pentru executarea lucrării dvs. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul și puterea indicate. Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată. Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune mașina deoparte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. Păstrați sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsați să lucreze cu mașina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.

Întrețineți-vă scula electrică cu grijă. Controlați dacă componentele mobile ale sculei electrice funcționează impecabil, dacă nu se blochează, sau dacă există piese rupte sau deteriorate astfel încât să afecteze funcționarea sculei electrice. Înainte de utilizare, dați la reparat piesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculei electrice. Mențineți bine ascuțite și curate dispozitivele de tăiere. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite, se înțepenesc în mai mică măsură și pot fi conduse mai ușor. Folosiți scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucțiuni. Țineți cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.

Service

Încredințați scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța mașinii.

Instrucțiuni de siguranță pentru polizoare unghiulare

Instrucțiuni de siguranță comune pentru șlefuirea cu hârtie abrazivă și lustruire

Valabile pentru următoarele tipuri:

Această sculă electrică se va folosi ca mașină de șlefuit cu hârtie abrazivă și mașină de lustruit. Respectați instrucțiunile de siguranță, instrucțiunile, schițele și datele pe care le primiți împreună cu scula electrică. Dacă nu veți respecta următoarele instrucțiuni, se poate ajunge la electrocutare, incendiu și/sau vătămări corporale grave. Această sculă electrică nu este adecvată pentru șlefuire, lucrul cu perii de sârmă și tăieri. Utilizările pentru care această sculă electrică nu este prevăzută, pot cauza situații periculoase și vătămări corporale.

Instrucțiuni de siguranță comune pentru șlefuire, lucrul cu perii de sârmă și tăiere

Valabile pentru următoarele tipuri: -060230440 -060232444.464.474.434 -0.6023295 -06023315 -0.6023325 0692345

Această sculă electrică se va folosi ca încălzitor, perie de sârmă, mașină de tăiat cu disc abraziv. Respectați toate instrucțiunile de siguranță, șabloanele și dispozitivele pe care le primiți împreună cu scula electrică. Dacă nu respectați prezentele instrucțiuni, se poate ajunge la electrocutare, incendiu și/sau vătămări corporale grave.

Nu apropiați niciodată mâna de accesoriile aflate în mișcare de rotație. În caz de recul, accesoriile se pot deplasa peste mâna dumneavoastră. Evitați să staționați cu corpul în zona de mișcare a sculelor electrice în caz de recul. Reculul proiectează scula electrică într-o direcție opusă mișcării discului de șlefuit din punctul de blocare. Lucrați extrem de atent în zona colțurilor, muchiilor ascuțite, etc. Împiedicați ricoșarea accesoriului de pe piesa de lucru și blocarea acestuia. Accesoriul aflat în mișcare de rotație are tendința să se blocheze în colțuri, pe muchii ascuțite sau când ricoșează în urma izbirii. Aceasta duce la pierderea controlului sau la recul. Nu folosiți pânze de ferăstrău pentru lemn sau pânze dințate. Asemenea dispozitive de lucru provoacă frecvent recul sau duc la pierderea controlului asupra sculei electrice.

Avertismente speciale privind șlefuirea și tăierea

Folosiți numai corpuri abrazive admise pentru scula dumneavoastră electrică și apărătoare de protecție prevăzute pentru aceste corpuri abrazive. Corpurile abrazive care nu sunt prevăzute pentru această sculă electrică nu pot fi acoperite și protejate suficient, fiind nesigure. Discurile de șlefuit cu gajare trebuie astfel montate încât suprafața lor de șlefuire să nu depășească planul marginii apărătoarei de protecție. Un disc de șlefuit montat necorespunzător, care depășește planul apărătoarei de protecție, nu poate fi acoperit suficient. Apărătoarea de protecție trebuie să fie bine montată pe scula electrică și, pentru un maxim de siguranță, să fie astfel reglată încât numai o porțiune infimă din corpul abraziv să rămână neacoperită în partea dinspre operator. Apărătoarea de protecție are rolul de a proteja operatorul de fragmentele desprinse din corpul abraziv, de contactul cu acesta și de scânteile degajate, care i-ar putea aprinde îmbrăcămintea. Corpurile abrazive trebuie folosite numai pentru posibilitățile de utilizare recomandate. De exemplu: nu șlefuiți cu partea laterală a unui disc de tăiere. Discurile de tăiere sunt destinate îndepărtării de material cu marginea discului. Exercitarea unei forțe laterale asupra acestui corp abraziv poate duce la ruperea sa. Folosiți întotdeauna flanșe de prindere nedeteriorate având dimensiuni și forme corespunzătoare discului de șlefuit ales de dumneavoastră. Flanșele adecvate sprijină discul de șlefuit diminuând astfel pericolul ruperii acestuia. Flanșele pentru discuri de tăiere pot fi diferite față de flanșele pentru alte discuri de șlefuit. Nu întrebuințați discuri de șlefuit uzate provenind de la scule electrice mai mari. Discurile de șlefuit pentru sculele electrice mai mari nu sunt concepute pentru turații mai ridicate ale sculelor electrice mai mici și se pot rupe.

Alte avertizări speciale privind tăierea

Evitați blocarea discului de tăiere sau apăsarea prea puternică. Nu executați tăieri prea adânci. O suprasarcină a discului de tăiere mărește solicitarea acestuia și tendința de a devia, de a se răsuci piesa de lucru sau de a se bloca, apărând astfel posibilitatea unui recul sau a ruperii corpurilor abrazive. Evitați zona din față și din spatele discului de tăiere care se rotește. Dacă deplasați discul de tăiere în piesa de lucru în direcția opusă dumneavoastră, în caz de recul, scula electrică împreună cu discul care se rotește pot fi proiectate direct spre dumneavoastră. Dacă discul de tăiere se blochează sau dacă întrerupeți lucrul, deconectați scula electrică și nu o mișcați până când discul se oprește complet. Nu încercați niciodată să extrageți discul de tăiere din tăietură, altfel se poate produce un recul. Stabiliți și îndepărtați cauza blocării discului. Nu reporniți niciodată scula electrică cât timp aceasta se mai află încă în piesa de lucru. Lăsați discul de tăiere să atingă turația nominală și numai după aceea continuați să tăiați cu precauție. În caz contrar discul se poate agăța, sări afară din piesa de lucru sau provoca un recul. Sprijiniți plăcile sau piesele de lucru mari pentru a diminua riscul reculului cauzat de blocarea discului de tăiere. Piesele mari se pot îndoi sub propria greutate. De aceea, piesa de lucru trebuie sprijinită pe ambele părți, atât în apropierea liniei de tăiere cât și pe margine. Fiți extrem de atenți în cazul tăierilor în pereți deja existenți sau în alte sectoare fără vizibilitate. La penetrarea în sectorul vizat, discul de tăiere poate cauza recul dacă întâlnește conducte de gaz sau de apă, conductori electrici sau alte obiecte.

Avertismente speciale privind șlefuirea cu hârtie abrazivă

Nu utilizați foi abrazive supradimensionate, ci respectați indicațiile fabricantului privitoare la dimensiunile foilor abrazive. Foile abrazive care depășesc marginile discului abraziv pot cauza răniri, precum agățarea, ruperea foilor abrazive, sau pot duce la recul.

Avertismente speciale privind operațiile de lustruire

Nu lăsați să atârne liber porțiuni ale discului de lustruit, în special șnururile de prindere ale acestuia. Îndepărtați sau scurtați șnururile de prindere. Șnururile de prindere care atârnă liber, rotindu-se împreună cu discul de lustruit vă pot apuca degetele sau se pot agăța în piesa de lucru. Avertismente speciale privind lucrul cu perii de sârmă. Țineți seama de faptul că peria de sârmă pierde bucăți de sârmă chiar în timpul utilizării obișnuite. Nu suprasolicitați firele de sârmă printr-o apăsare prea puternică. Bucățile de sârmă desprinse pot pătrunde cu ușurință prin îmbrăcămintea subțire și/sau în piele. Dacă se recomandă o apărătoare de protecție, împiedicați contactul dintre apărătoarea de protecție și peria de sârmă. Discurile-perie și periile-oală își pot mări diametrul sub acțiunea presiunii de apăsare și a forțelor centrifuge.

Avertismente suplimentare

Instrucțiuni de siguranță pentru alimentarea cu energie a sculelor de înaltă frecvență

▹ Instrucțiunile de siguranță și de lucru privind convertorul de frecvență trebuie respectate cu strictețe! Informații mai detaliate în acest sens primiți de la producătorul convertorului de frecvență. ▹ Convertorul de frecvență trebuie asigurat cu un dispozitiv automat de protecție împotriva curenților de defect, în cazul în care intenționați să-l folosiți într-un mediu în care este necesară protejarea deosebită a persoanelor. Protejarea deosebită a persoanelor este de exemplu necesară atunci când se lucrează în spații umede sau se folosesc materiale la a căror prelucrare se poate forma praf cu bună conductibilitate electrică. Renunțarea la utilizarea dispozitivelor de protecție împotriva curenților de defect poate duce la electrocutare, pericol de incendiu sau vătămări corporale grave. Dispozitivul de protecție împotriva curenților de defect poate fi instalat în rețeaua de alimentare cu energie electrică numai de către personal de specialitate. Numai astfel poate fi asigurată funcționarea impecabilă a acestuia. Tensiunea de ieșire și frecvența convertorului de frecvență trebuie să coincidă cu datele de pe plăcuța

indicatoare a tipului sculei electrice de înaltă frecvență.

▹ Scula electrică poate fi folosită numai dacă este prevăzută cu un ștecher corespunzător. Ștecherul CEE trebuie să fie proiectat pentru curentul nominal necesar sculei electrice (vezi „Date tehnice”). Montajul ștecherului și racordarea la rețeaua de alimentare cu energie electrică trebuie efectuate de către personal de specialitate, instruit corespunzător privind manevrarea instalațiilor pentru scule de înaltă frecvență. ▹ Folosiți numai cablu original! Verificați înainte de fiecare utilizare a sculei electrice dacă cablul și ștecherul nu sunt evident deteriorate. Pentru evitarea pericolelor, nu este permisă repararea cablului și ștecherului, ci acestea trebuie înlocuite.

Descrierea produsului și a performanțelor

Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Vă rugăm să desfășurați pagina pliantă cu reprezentarea mașinii și să lăsați desfășurată cât timp citiți instrucțiunile de folosire.

Utilizare conform destinației

Valabile pentru următoarele tipuri:

-06023014 -060230540 -0602306434 -060232440

Scula electrică este destinată șlefuirii cu hârtie abrazivă și lustruirii suprafețelor metalice și a celor acoperite cu lac, fără a se utiliza apă.

Valabile pentru următoarele tipuri: -060230440 -060232444...464...474...434 -06023295 -06023315 -06023325 -06023345.

Scula electrică este destinată tăierii, degroșării și perierii metalului și pietrei fără a se întrebuința apă.

Pentru tăierea cu materiale abrazive fixate cu liant trebuie să se utilizeze o apărătoare de protecție specială pentru tăiere. Pentru tăierea pietrei trebuie asigurată aspirarea corespunzătoare a prafului.

Valabil pentru toate tipurile

Nu este permisă decât folosirea apărătoarelor de protecție și a piulițelor de strângere din setul de livrare sau acele admise pentru această sculă electrică.

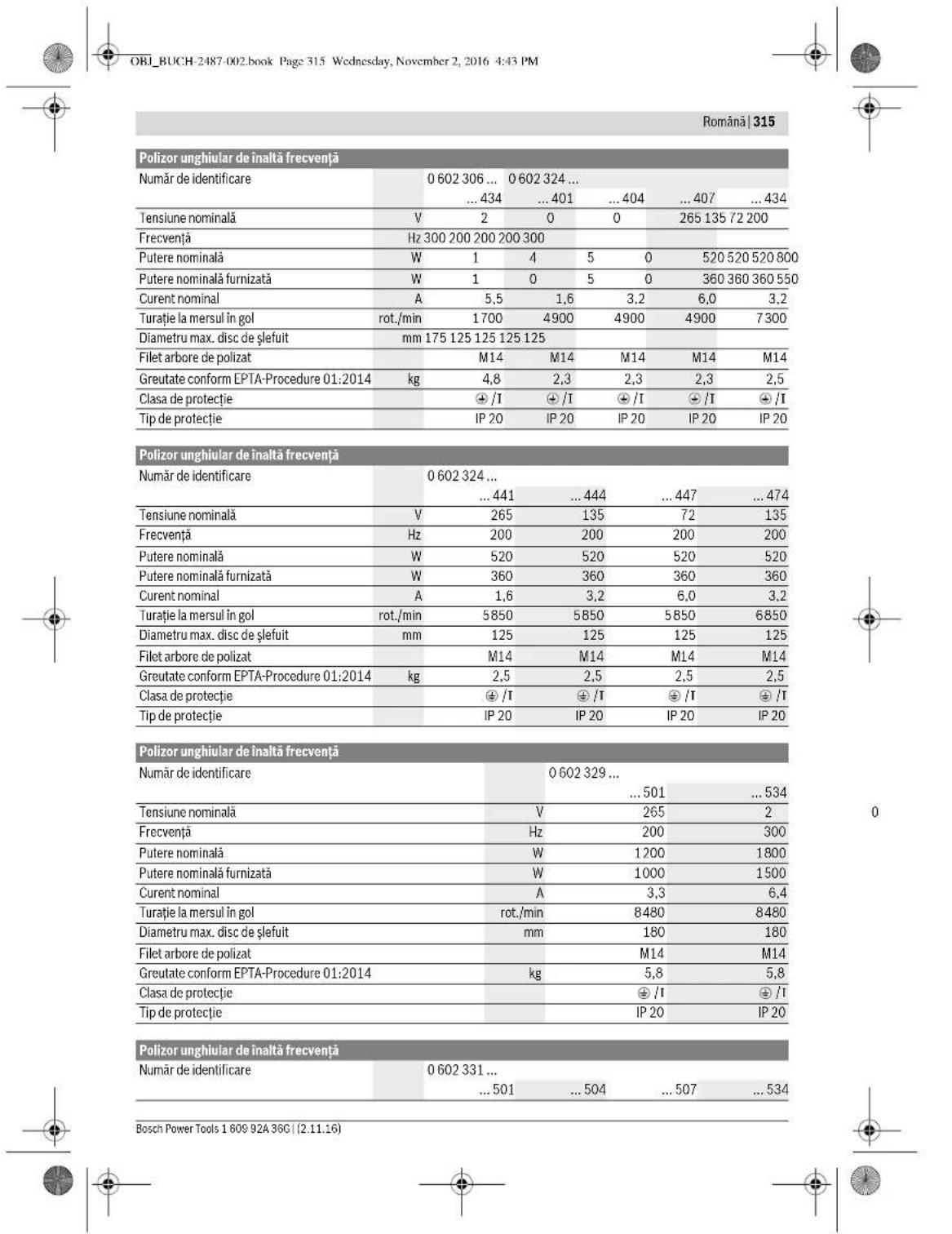

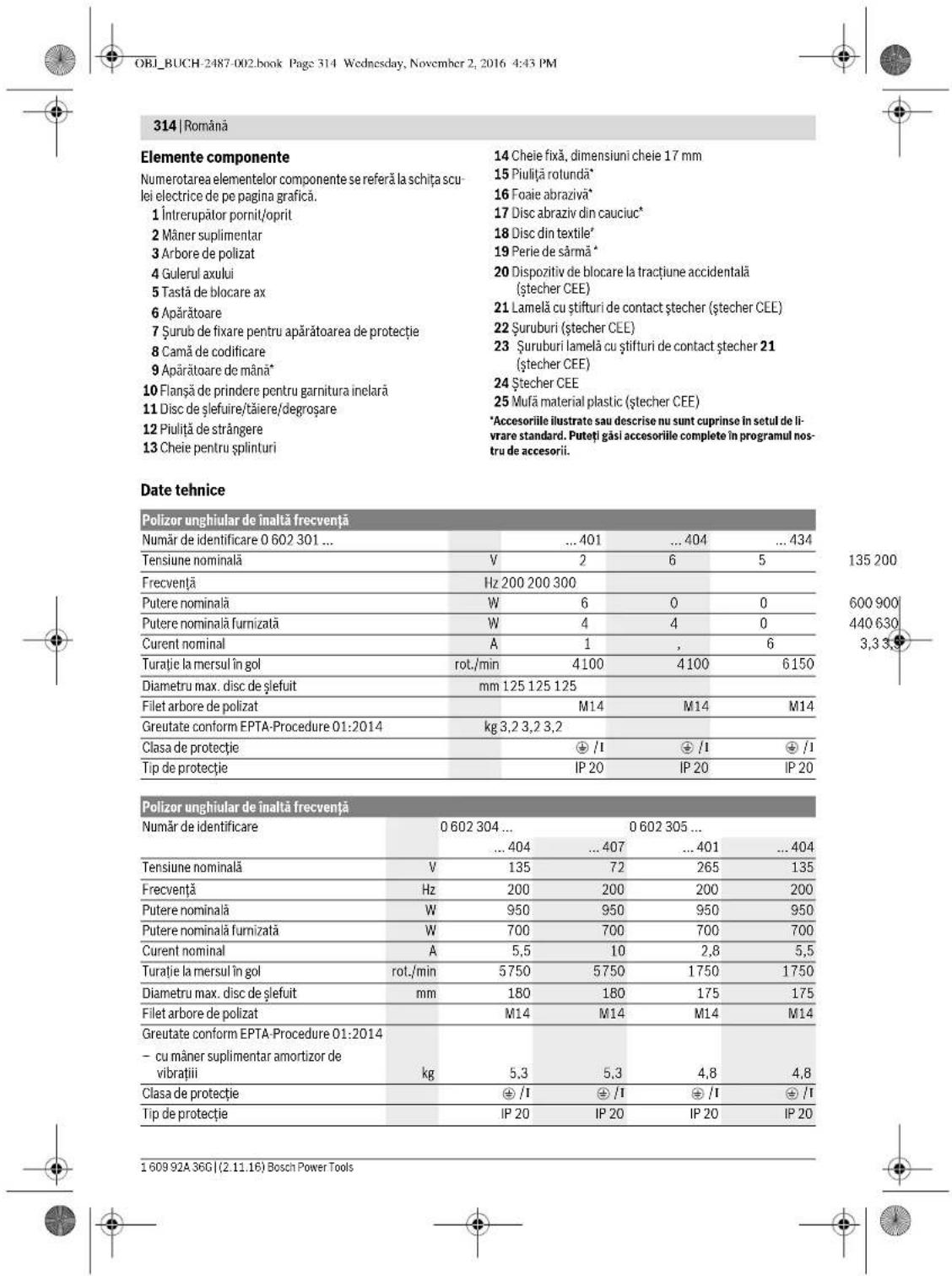

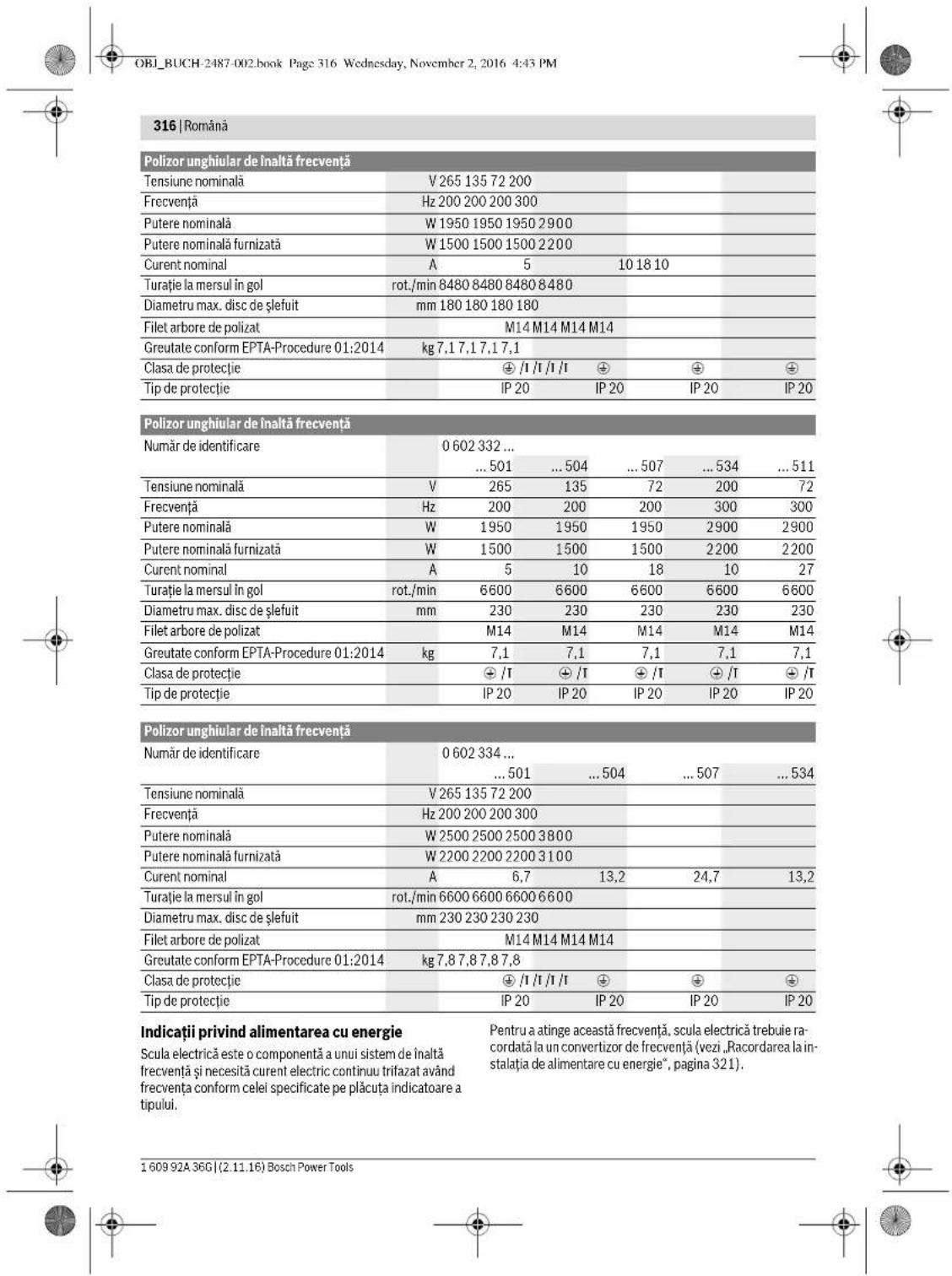

Română 317

Valorile zgomotului emis au fost determinate conform EN 60745-2-3.

Informație privind zgomotul/vibrațiile

	0 602 301 40.	0 602 301 434	0 602 304 40.	0 602 305 40.
Nivelul de zgomot evaluat A al masinii este in mod normal de
Nivel presiune sonora	dB(A)	72	82	79
Nivel putere sonora	dB(A)	83	93	90
Incertitudine K	dB	3	3	3
Purati protectie auditivă!
Valorile totale ale vibraților a, (suma vecto-rială a trei direcții)și incertitudinea K au fost determinate conform EN 60745-2-3.
Slefuirea suprafetelor (degroșare):
an	m/s2	-	5,3	5
K	m/s2	-	2	2
Lustruire:
an	m/s2	3	3	-
K	m/s2	1,5	1,5	-
Slefuire cu hartié abrazivă:
an	m/s2	3	3	-
K	m/s2	1,5	1,5	-

	0 602 306 434	0 602 324 40.	0 602 324 44.
			0 602 324 464
			0 602 324 474
			0 602 324 434
Nivelul de zgomot evaluat A al masinii este in mod normal de
Nivel presiune sonorà	dB(A)	82	77
Nivel putere sonorà	dB(A)	93	88
Incertitudine K	dB	3	3
Purati protectie auditivà!
Valorile totale ale vibraților a, (suma vectorială atrei direcții)și incertitudinea K au fost determinate con-form EN 60745-2-3.
Slefuirea suprafetelor (degroșare):
a1	m/s2	-	-
K	m/s2	-	-
Lustruire:
a1	m/s2	< 2,5	4
K	m/s2	1,5	1,5
Slefuire cu harti abrazivă:
a1	m/s2	< 2,5	4
K	m/s2	1,5	1,5

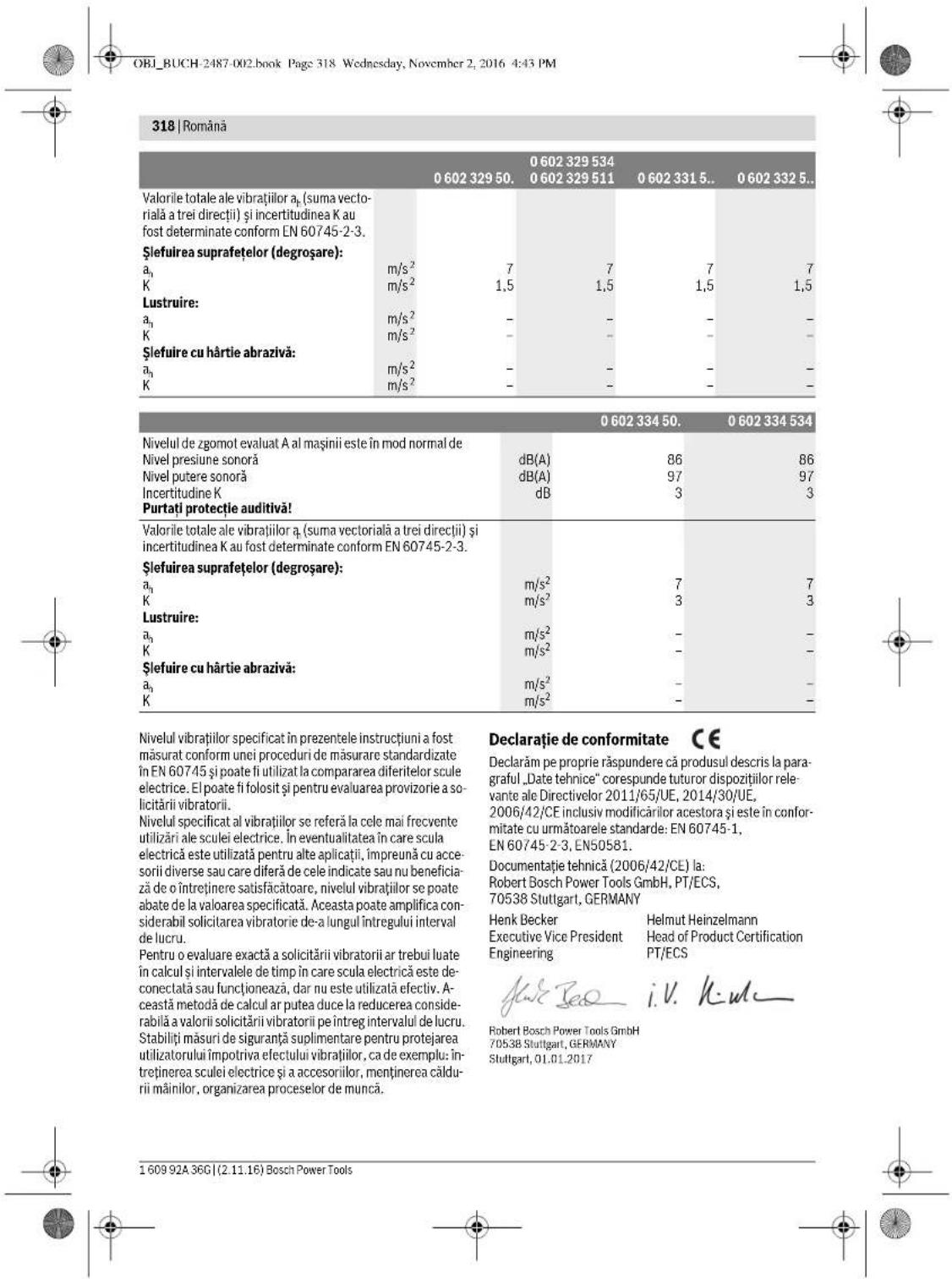

	0 602 329 50.	0 602 329 534		0 602 331 5..	0 602 332 5..
		0 602 329 511
Nivelul de zgomot evaluat A al maşinii este in mod normal de
Nivel presiune sonora	dB(A)	85	87	86	86
Nivel putere sonora	dB(A)	96	98	97	97
Incertitudine K	dB	3	3	3	3
Purăți proteție auditivă!

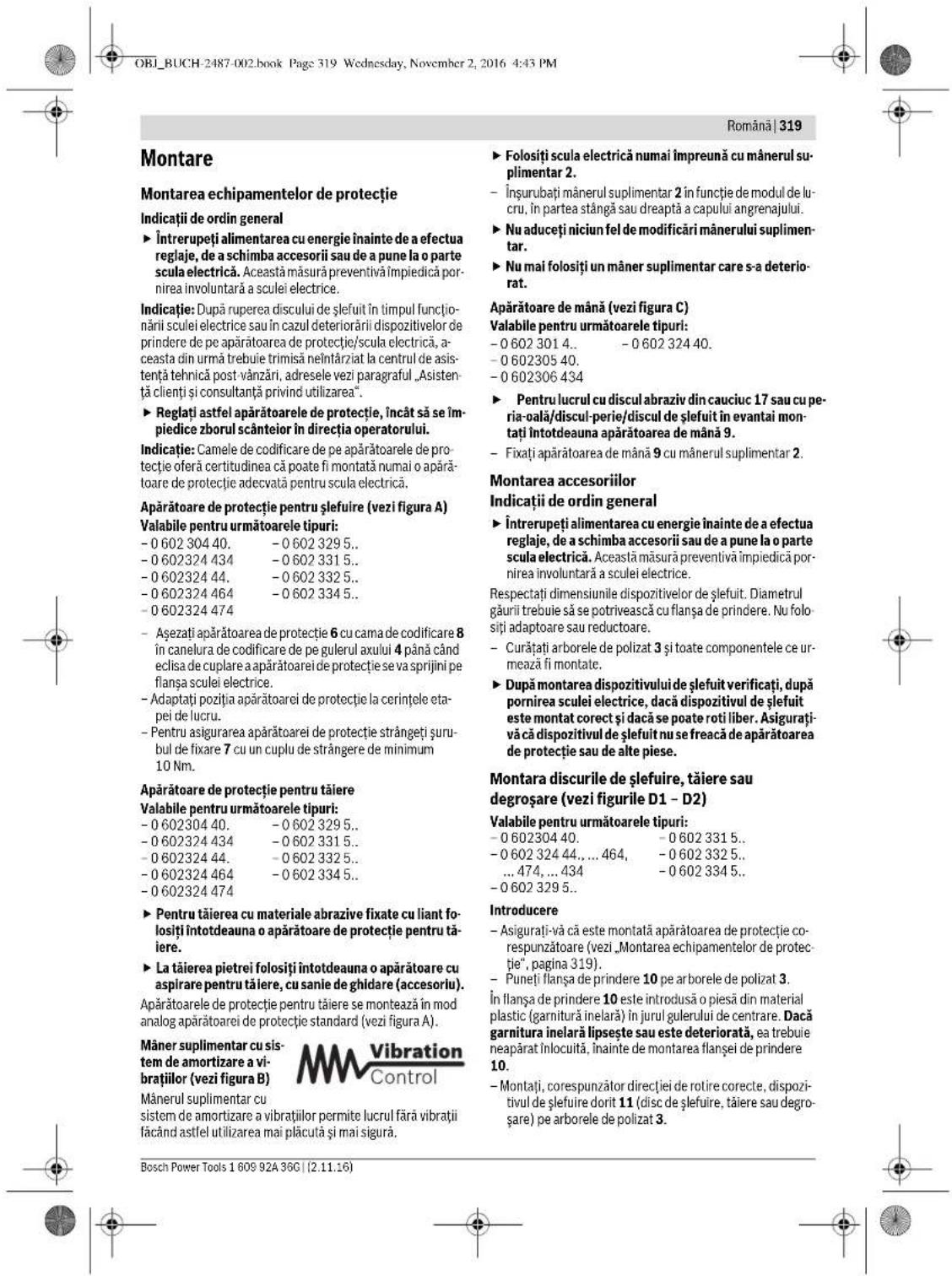

320 Română

Puneți astfel piulița de strângere 12 pe filetul arborelui, încât degajarea din mijlocul piuliței de strângere să fie îndreptată în sus. - Înșurubați bine piulița de strângere cu cheia pentru splinturi 13, ținând contra cu cheia fixă 14 aplicată pe suprafața pentru chei a arborelui de polizat 3.

Demontare

• Imobilizați arborele de polizat 3 ținându-l cu cheia fixă 14 aplicată pe suprafața pentru chei.
• Deșurubați piulița de strângere 12 cu cheia pentru splinturi 13 de pe arborele de polizat, ținând contra cu cheia fixă 14 aplicată pe suprafața pentru chei.
• Trageți apoi dispozitivul de șlefuire și flanșa de prindere de pe arborele de polizat.

Scule electrice prevăzute cu tastă de blocare a arborelui 5

Valabile pentru următoarele tipuri:

-060232440 -0602324434 -060232444

La sculele electrice prevăzute cu tastă de blocare a arborelui 5 nu mai este necesar ca la montarea dispozitivelor de șlefuire să se țină contra cu o cheie fixă (vezi figurile E1-E2).

Acționați tasta de blocare a arborelui numai atunci când arborele de polizat se află în repaus. Altfel, scula electrică se poate deteriora.

Înainte de a introduce dispozitivul de șlefuire, apăsați tasta de blocare a arborelui 5, pentru a bloca arborele de polizat 3 și țineți tasta apăsată. - Montați dispozitivul de șlefuire dorit (vezi, Montarea discului de șlefuire, tăiere sau degroșare), pagina 319. - Eliberați tasta de blocare a arborelui 5 pentru a debloca arborele de polizat.

Montarea discului de șlefuire din cauciuc (vezi figura F)

Valabil pentru următoarele tipuri:

- 0 602 301 4. - 0 602 324 4 0 - 0 602 305 4 0. - 0 602 306 4 3 4

Introducere

• Asigurați-vă că aparatul de mână și mânerul suplimentar sunt montate (vezi, Montarea echipamentelor de protecție', pagina 319). - Montați discul de șlefuire din cauciuc 17 pe arborele de polizat 3. Puneți foaia abrazivă 16 pe discul de șlefuire din cauciuc.
• Montați piulița rotundă 15 pe filetul arborelui.
• Înșurubați strâns piulița rotundă cu cheia pentru splinturi 13, ținând contra cu cheia fixă 14 aplicată pe suprafața pentru chei a arborelui de polizat 3.

Aveți grijă ca piulița rotundă 15 să fie în întregime înșurubată în degajarea discului de șlefuire din cauciuc, pentru a nu vă deranja în timpul șlefuirii și pentru ca foaia abrazivă să fie bine fixată.

Demontare

• Imobilizați arborele de polizat 3 ținându-l cu cheia fixă 14 aplicată pe suprafața pentru chei.
• Deșurubați piulița rotundă 15 cu cheia pentru splinturi 13 de pe arborele de polizat, ținând contra cu cheia fixă 14 aplicată pe suprafața pentru chei.
• Trageți foaia abrazivă și discul de șlefuire din cauciuc de pe arborele de polizat.

Montarea discului de lustruit din pâslă (vezi figura G)

Valabile pentru următoarele tipuri:

- 0 602 301 4. - 0 602 324 4 0 - 0 602 305 4 0.

- 0 602 306 4 3 4

Introducere

Aveți grijă ca filetul discului de lustruit din pâslă să se potrivească exact pe filetul arborelui de polizat (M14).

• Asigurați-vă că apărătoarea de mână și mânerul suplimentar sunt montate (vezi, Montarea echipamentelor de protecție', pagina 319).
• Înșurubați discul de lustruit din pâslă 18 atât de mult pe arborele de polizat 3, încât să se strângă strâns pe suprafața pentru chei a arborelui de polizat, și țineți cont cu cheia fixă 14 aplicată pe suprafața pentru chei a arborelui de polizat 3.

Demontare

• Deșurubați de pe arborele de polizat discul de lustruit din pâslă blocat 18 cu o cheie fixă aplicată pe suprafața pentru chei a acestuia, ținând cont cu cheia fixă 14 aplicată pe suprafața pentru chei a arborelui de polizat 3.

Montarea perilor din sârmă (vezi figura H)

Valabile pentru următoarele tipuri:

- 0 602 304 4 0. - 0 602 331 5.. - 0 602 324 4 4,.. 4 6 4 - 0 602 332 5. 4 7 4. 4 3 4 - 0 602 334 5..

- 0 602 329 5..

Introducere

Aveți grijă ca peria din sârmă să se potrivească cu filetul arborelui de polizat (M14).

• Asigurați-vă că apărătoarea de mână și mânerul suplimentar sunt montate (vezi 'Montarea echipamentelor de protecție', pagina 319). Înșurubați peria din sârmă dorită 19 (perie oală sau perie disc) pe arborele de polizat 3, până când aceasta se prinde strâns pe suprafața pentru cheia arborelui de polizat și țineți contra cu cheia fixă 14 aplicată pe suprafața pentru cheia arborelui de polizat.

Demontare

• Deșurubați o perie din sârmă blocată 19 cu o cheie fixă aplicată pe suprafața pentru chei a arborelui de polizat și țineți contra cu cheia fixă 14 aplicată pe suprafața pentru chei a arborelui de polizat 3.

Aspirarea prafului/aschilor

▶ Pulberile rezultate din prelucrarea materialelor, cum ar fi vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metale, pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/sau îmbolnăviri ale căilor respiratorii ale utilizatorului sau ale persoanelor aflate în apropiere. Anumite pulberi, cum sunt pulberea de lemn de stejar sau de fag, sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști. - Folosiți pe cât posibil o instalație de aspirare a prafului adecvată pentru materialul prelucrat. - Asigurați o bună ventilație a locului de muncă. - Este recomandabil să folosiți o mască de protecție a respirației având clasa de filtrare P2. Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat. Evitați acumularea și depunerile de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.

Racordarea la instalația de alimentare cu energie

Pentru exploatarea sculelor electrice aveți nevoie de un convertor de frecvență care să genereze un curent continuu trifazat având o frecvență conformă plăcuței indicatoare a sculei.

Există convertoare de frecvență de diferite dimensiuni, frecvențe, tensiuni secundare și puteri nominale. Alegerea convertizorului de frecvență depinde de sculele electrice ce urmează să fie racordate la acesta. Pentru alegerea convertizorului de frecvență adecvat, cereți sfatul distribuitorului dumneavoastră autorizat Bosch.

Primiți scula electrică împreună cu un cablu special, lung de patru metri, fără ștecher. Pentru a pune în funcțiune, cablul special trebuie prevăzut cu un ștecher CEE cu patru poli (culoare de identificare verde).

În afară de aceasta, pentru protecția la suprasarcină, scula electrică poate fi echipată cu un întrerupător automat de protecție a motorului, uzual din comerț. Intervalul de reglare al întrerupătorului automat de protecție a motorului trebuie să acopere curentul nominal al sculei electrice (vezi 'Date tehnice'). Întrerupătorul automat de protecție a motorului trebuie să reacționeze în mai puțin de o secundă.

Respectați în acest sens instrucțiunile privind siguranța și indicațiile de montaj cuprinse în instrucțiunile de utilizare ale întrerupătorului automat de protecție motor!

Montarea ștecherului CEE (vezi figurile 11-12)

• Slăbiți cele două șuruburi 22 și extrageți lamela cu stifturile de contact 21 din carcasa ștecherului CEE 24.
• Tăiați mufa din material plastic 25 la dimensiunea corespunzătoare diametrului cablului special al sculei electrice și treceți carcasa ștecherului CEE peste cablul special.
• Conduceți cei patru conductori prin dispozitivul de blocare la tracțiune accidentală 20.
• Slăbiți cele patru șuruburi mici 23 ale lamelei cu stifturi de contact a ștecherului 21 și introduceți

mansonul electroizolant al conductorului brun L1 în fisa mamă L1, mansonul electroizolant al conductorului albastru L2 în fisa mamă L2, mansonul electroizolant al conductorului L3 în fisa mamă L3, precum și mansonul aderent al conductorului verde-galben în fisa mamă cu contact de protecție. - Strângeți din nou bine cele patru șuruburi mici 23 ale lamelei cu stifturi de contact 21, pentru a fixa cei patru conductori. - Înșurubați apoi dispozitivul de blocare la tracțiune accidentală 20 în așa fel în jurul întregului cablu, pe învelișul cablului, încât la mansonurile electroizolante să nu existe tracțiune. - Introduceți din nou lamela cu stifturile de contact 21 în carcasa ștecherului CEE 24 și strângeți din nou bine cele două șuruburi 22. - Verificați apoi funcționarea corectă a conductorului de protecție. - Introduceți ștecherul CEE 24 al sculei electrice în priza convertorului de frecvență!

Acum puteți racorda convertorul de frecvență la rețeaua de alimentare cu energie.

Aflați cum trebuie să racordați convertizorul de frecvență la rețeaua de alimentare cu energie, consultând instrucțiunile de utilizare ale convertizorului de frecvență.

Verificați apoi direcția de rotație!

Verificarea direcției de rotație

Direcția de rotație a rolei de polizat trebuie să coincidă cu săgeata marcată pe scula electrică. Dacă la prima punere în funcțiune (vezi, Pornirea/oprirea sculei electrice, pagina 322) arborele de polizat se rotește în direcție greșită, trebuie să opriți imediat scula electrică și să scoateți ștecherul din priza de la rețea. - Slăbiți din nou cele două șuruburi 22 și extrageți din nou lamela cu stifturile de contact 21 din carcasa ștecherului CEE 24. - Desprindeți mansonurile electroizolante ale conductorului brun și ale celui negru din fișele lor mamă. - Introduceți mansonul electroizolant al conductorului negru L3 în fisa mamă L1 și pe cel al conductorului brun L1 în fisa mamă L3. - Strângeți din nou bine șuruburile mici 23 ale lamelei cu stifturi de contact din ștecher 21, pentru a fixa conductorii. - Introduceți din nou lamela cu stifturile de contact 21 în carcasa ștecherului CEE 24 și strângeți din nou bine cele două șuruburi 22. - Verificați apoi funcționarea corectă a conductorului de protecție. - Racordați din nou scula electrică la rețeaua de alimentare cu energie.

Funcționare

Punere în funcțiune

Tensiunea și frecvența sursei de curent trebuie să coincidă cu datele de pe plăcuța indicatoare a tipului sculei electrice. Verificați dispozitivele de șlefuit înainte de a le utiliza. Dispozitivul de șlefuit trebuie să fie montat impecabil și să poată roti liber. Executați o probă de funcționare fără sarcină de cel puțin 1 minut. Nu întrebuințați dispozitive de șlefuit deteriorate, deformate sau care vibrează. Dispozitivele de șlefuit deteriorate se pot rupe și pot cauza răniri. - Aduceți întrerupătorul pornit/oprit 1 în poziția „oprit”, în cazul în care scula electrică se oprește neașteptat din funcționare, chiar dacă întrerupătorul pornit/oprit se află în poziția „pornit”. Prin aceasta împiedicați repornirea necontrolată a sculei electrice. Verificați alimentarea cu energie (vezi „Racordarea la instalația de alimentare cu energie”, pagina 321). Înainte de a reporni scula electrică, cuplați întotdeauna mai întâi scula electrică cu convertorul de frecvență înainte de a racorda convertorul de frecvență la rețeaua de curent.

Pentru a economisi energie, ține scula electrică pornită numai atunci când o folosiți.

Conectarea/deconectarea convertizorului de frecvență

Trebuie mai întâi să puneți în funcțiune convertorul de frecvență, după care puteți porni scula electrică.

Respectați în acest sens instrucțiunile de utilizare ale convertorului de frecvență.

Pornirea/oprirea sculei electrice cu întrerupător de siguranță glisant (vezi figura J1)

Valabil pentru următoarele tipuri:

- 06023244

Pentru pornirea sculei electrice, împingeți înainte întrerupătorul pornit/oprit 1. - Pentru fixarea întrerupătorului pornit/oprit 1, apăsați în jos întrerupătorul pornit/oprit 1 anterior împins înainte, până când se înclichetează. Pentru oprirea sculei electrice, eliberați întrerupătorul pornit/oprit 1.

În cazul fixării întrerupătorului pornit/oprit 1, apăsați-l

scurt în partea posterioară și apoi eliberați-l.

Pornirea/oprirea sculei electrice

cu întrerupător de siguranță (vezi figura J2)

Valabil pentru următoarele tipuri:

• Pentru punerea în funcțiune a sculei electrice, împingeți înainte întrerupătorul pornit/oprit 1 și apoi apăsați-l.
• Pentru fixarea întrerupătorului pornit/oprit 1 în poziția apăsată, împingeți și mai mult înainte întrerupătorul pornit/oprit 1.

Pentru oprirea sculei electrice, eliberați întrerupătorul pornit/oprit 1; respectiv, dacă acesta este blocat în poziția pornit, apăsați scurt întrerupătorul pornit/oprit și apoi eliberați-l din nou.

Instrucțiuni de lucru

• Întrerupeți alimentarea cu energie înainte de a efectua reglaje, de a schimba accesorii sau de a pune deoparte scula electrică. Această măsură preventivă împiedică pornirea involuntară a sculei electrice. Fiți precauți atunci când tăiați pereți portanți, vezi paragraful „Indicații privind statică”. Fixați piesa de lucru cu dispozitive de prindere în măsura în care stabilitatea acesteia nu este asigurată de propria sa greutate. Nu suprasolicitați scula electrică într-atât încât aceasta să se oprească singură din funcționare. După o solicitare puternică, lăsați scula electrică să meargă în gol încă câteva minute, pentru ca accesoriul utilizat să se răcească.

Șlefuire cu disc în evantai

Cu discul de șlefuit în evantai (accesoriu) puteți prelucra și suprafețe curbate sau profiluri. Discurile de șlefuit în evantai au o durată de viață considerabil mai îndelungată, niveluri mai reduse de zgomot și dezvoltă temperaturi mai reduse la șlefuire decât discurile de șlefuit uzuale.

Tăierea metalului (vezi figura K)

Pentru tăierea cu materiale abrazive fixate cu liant, folosiți întotdeauna o apărătoare de protecție pentru tăiere.

La tăiere, lucrați cu avans moderat, adaptat la structura materialului de prelucrat. Nu apăsați discul de tăiere, nu-l înclinați greșit și nu-l răsuciți. Nu frânați prin contrapresiune laterală discurile de tăiere care se mai mișcă încă din inerție, după oprirea sculei electrice. Scula electrică trebuie întotdeauna condusă în contrasens. Altfel există pericolul ca aceasta să fie împinsă necontrolat afară din tăietură. La tăierea profilelor și a țevilor cu secțiune pătrată, începeți cel mai bine tăierea din locul cu secțiunea cea mai mică.

Tăierea pietrei

La tăierea pietrei asigurați aspirarea corespunzătoare a prafului. Purtați mască de protecție împotriva prafului. Scula electrică poate fi folosită numai pentru tăierea uscată/șlefuirea uscată a pietrei.

La tăierea pietrei folosiți cel mai bine un disc diamantat. Pentru a vă asigura împotriva devierii discului, trebuie să folosiți o apărătoare de aspirare pentru tăiere cu sanie de ghidare.

Utilizați scula electrică numai cu instalație de aspirare a prafului și purtați în mod suplimentar o mască de protecție împotriva prafului.

Aspiratorul de praf trebuie să fie certificat pentru aspirarea prafului de piatră. Bosch oferă aspiratoare de praf adecvate.

Porniți scula electrică și puneți-o cu partea anterioară a saniei de ghidare pe piesa de lucru. Împingeți scula electrică cu avans moderat, adaptat materialului de prelucrat.

La tăierea materialelor foarte dure, de ex. beton cu un conținut ridicat de pietriș, discul diamantat se poate încălzi excesiv, prin aceasta deteriorându-se. Un indiciu clar în acest sens pot fi scânteile din jurul discului diamantat.

Întrerupeți în acest caz procesul de tăiere și lăsați discul diamantat să se rotească scurt timp în gol, la turația maximă, pentru ca acesta să se răcească.

Un progres de lucru în scădere vizibilă și scânteile care îl înconjoară indică faptul că discul diamantat s-a tocit. Îl puteți reascuți executând tăieri scurte în material abraziv, de ex. gresie calcaroasă.

Indicații privind statica

Tăierile executate în pereții portanți cad sub incidența standardului DIN 1053 partea 1 sau a reglementărilor specifice fiecărei țări.

Aceste prescripții trebuie neapărat respectate. Înainte de a începe lucrul, consultați un specialist în statica clădirilor, arhitectul competent sau conducerea șantierului care răspunde de lucrare.

Degroșare

Nu întrebuințați niciodată discuri de tăiere pentru degroșare.

Cu un unghi de atac între 30° și 40° veți obține cele mai bune rezultate la degroșare. Deplasați înainte și înapoi scula electrică apăsând moderat. În acest mod, piesa de lucru nu se va încălzi prea tare, nu-și va modifica culoarea și nu va prezenta crestături.

Șlefuire cu hârtie abrazivă fixată pe disc de șlefuire din cauciuc

Alegerea hârtiei abrazive corespunzătoare se va face în funcție de materialul care urmează a fi prelucrat.

Bosch oferă diferite sortimente de foi abrazive pentru fixare pe disc de șlefuire din cauciuc. În acest scop, cereți sfatul distribuitorilor dumneavoastră autorizați.

Lustruire cu disc de lustruit din pâslă

La lustruire se aplică un produs abraziv pe materialul de prelucrat sau pe discul de lustruit din pâslă și se întinde prin rotire pe întreaga suprafață a materialului.

Dacă lucrați cu mai multe trepte de lustruire la care pasta de lustruit prezintă o granulație din ce în ce mai fină, pentru fiecare granulație în parte trebuie folosit câte un disc de lustruit separat.

Între etapele de lustruire curățați și suprafața materialului de prelucrat.

Întreținere și service

Întreținere și curățare

▸ Întrerupeți alimentarea cu energie înainte de a efectua reglaje, de a schimba accesorii sau de a pune deoparte scula electrică. Această măsură preventivă împiedică pornirea involuntară a sculei electrice.

România 323

Pentru o lucrare bună și sigură, păstrați curate scula electrică și fantele de aerisire. În cazul unor condiții extreme de lucru, pe cât posibil, folosiți întotdeauna o instalație de aspirare. Sufați frecvent fantele de aerisire și conectați în serie un întrerupător de protecție împotriva tensiunilor periculoase (PRCD). În cazul prelucrării metalelor în interior, sculele electrice se pot depune praf bun conducător, iar izolația de protecție a sculei electrice poate fi afectată. Măsurați regulat turația de mers în gol a arborelui de polizat. Dacă valoarea măsurată este cu peste 10% inferioară sau superioară turației de mers în gol specificate (vezi Date tehnice), ar trebui să dați scula electrică pentru verificare la un centru de asistență tehnică și service post-vânzări Bosch. În cazul unei turații de mers în gol prea ridicate, accesoriul folosit se poate rupe, în timp ce la o turație prea joasă randamentul de lucru se diminuează. ▸ Folosiți numai cabluri originale! Înainte de fiecare utilizare a sculei electrice, verificați dacă cablul și ștecherul nu sunt deteriorate. Nu este permisă repararea cablului și a ștecherului, acestea trebuie înlocuite pentru a evita situațiile periculoase. ▸ Nu permiteți executarea lucrărilor de întreținere și reparații decât de către personal de specialitate corespunzător calificat. Astfel este garantată menținerea siguranței în exploatare a sculei electrice.

Curățați prizele, conectorii, cuplajele și ștecherele sculelor electrice scoase din priza de la rețea cu o lavetă uscată, fără scame, și îndepărtați particulele de praf și murdăria.

După primele 150 de ore de funcționare, curățați angrenajul cu un solvent slab. Respectați în acest sens instrucțiunile de folosire și eliminare ale producătorului solventului respectiv. Apoi ungeți angrenajul cu vaselină specială pentru angrenaje Bosch. Repetați procedura de curățare la 300 de ore de funcționare după prima curățare.

Un centru de service și asistență post-vânzări autorizat Bosch poate executa aceste lucrări rapid și fiabil.

Dacă este necesară înlocuirea cablului de racordare, pentru a evita punerea în pericol a siguranței exploatării, această operație se va executa de către Bosch sau de către un centru autorizat de asistență tehnică post-vânzări pentru scule electrice Bosch.

Depozitați și întrețineți cu grijă accesoriile.

Accesorii

Veți putea obține informații cu privire la programul complet de accesorii de calitate la adresa de internet www.bosch-pt.com și www.boschproductiontools.com sau la distribuitorul dumneavoastră autorizat.

Asistență clienți și consultanță privind utilizarea

Serviciul de asistență clienți vă va răspunde la întrebări privind repararea și întreținerea produsului dumneavoastră, precum și la cele privind piesele de schimb. Găsiți schemele de ansamblu și informații privind piesele de schimb la:

www.bosch-pt.com

10 cifre, conform plăcuței indicatoare a tipului produsului.

România

Robert Bosch SRL

Centru de service Bosch

Str. Horia Macelariu Nr. 30-34

013937 București

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE privind mașinile și aparatele electrice și electronice uzate și transpunerea acesteia în legislația națională, sculele electrice scoase din uz trebuie colectate separat și direcționate către o stație de revalorificare ecologică.

Sub rezerva modificărilor.

Български

Указания за безопасна работа

Общи указания за безопасна работа

ВНИМАНИЕ

Прочетете внимателно всички указания.

Неспазването на приведените

по-долу указания може да доведе до токов удар, пожар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

Използвайте само подходящи, електрически инструменти, свързани към електрическата мрежа с електрически инструменти (със захранващ кабел) и до захранване от акумулаторна батерия на електрически инструменти (без захранващ кабел).

7 10 Nm 10 g

06023295.. - 060230440. -06023315.. -0602324434 -06023325.. -060232444. -06023345.. -0602324464

__SUPPIMER__

0 602 329 534
0 602 329 5110 6000023129.80602 332 5..
(aj) a h ül lal jil al jil m jil k l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l I EN 60745-2-3
7	7	7	7	m/s2	ah
1,5	1,5	1,5	1,5	m/s2	K
-	-	-	-	m/s2	ah
-	-	-	-	m/s2	K
-	-	-	-	m/s2	ah
-	-	-	-	m/s2	K

0 602 334 50.0 602 334 534
86	86	dB(A) dB(A) dB	JLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJ
97	97		K (CQDQ) Lbs
3	3
7	7	m/s2	\( \left( {{\mathrm{a}}_{\mathrm{h}}\text{ }{\mathrm{a}}_{\mathrm{h}}\text{ }}\right) {\mathrm{a}}_{\mathrm{h}} \)
3	3	m/s2	K
-	-	m/s2	: \( {\mathrm{a}}_{\mathrm{h}} \)
-	-	m/s2	K
-	-	m/s2	: \( {\mathrm{a}}_{\mathrm{h}} \)
-	-	m/s2	K

2011/65/EU

2004/108/EC: 2016

2006/42/EC, 2014/30/EU: 2016

EN 50581, EN 60745-2-3, EN 60745-1:
