MANUAL DE UTILIZARE GWS 17150E CI Professional BOSCH

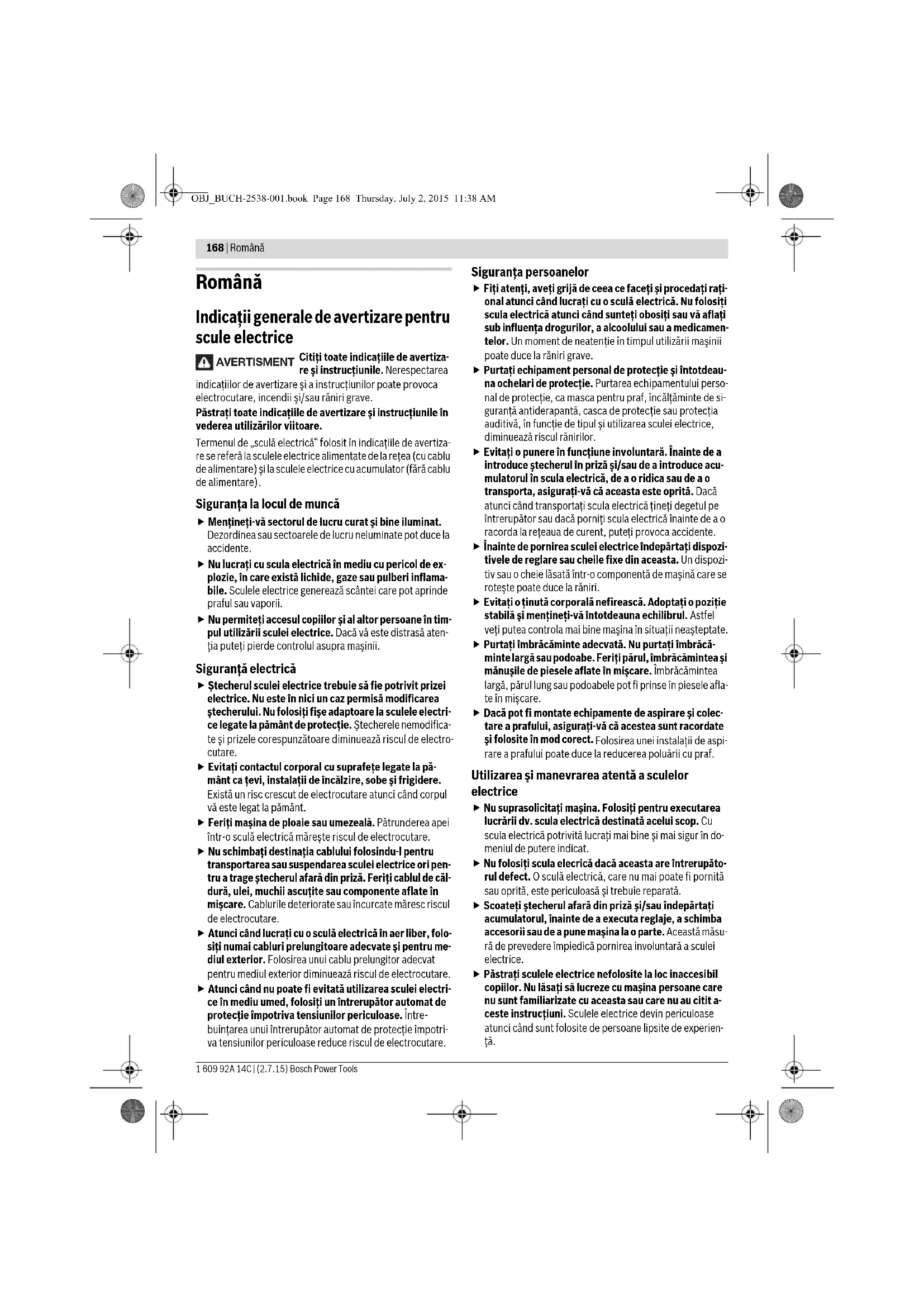

Керек-жарақтарды таңдау – 283 – 285 Әрекет мақсаты Сурет Назар аударыңыз Бет OBJ_BUCH-2538-001.book Page 167 Thursday, July 2, 2015 11:38 AM168 | Română 1 609 92A 14C | (2.7.15) Bosch Power Tools Română Indicaţii generale de avertizare pentru scule electrice Citiţi toate indicaţiile de avertiza- re şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul de „sculă electrică“ folosit în indicaţiile de avertiza- re se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă Menţineţi-vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. Nu lucraţi cu scula electrică în mediu cu pericol de ex- plozie, în care există lichide, gaze sau pulberi inflama- bile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. Nu permiteţi accesul copiilor şi al altor persoane în tim- pul utilizării sculei electrice. Dacă vă este distrasă aten- ţia puteţi pierde controlul asupra maşinii. Siguranţă electrică Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiţi fişe adaptoare la sculele electri- ce legate la pământ de protecţie. Ştecherele nemodifica- te şi prizele corespunzătoare diminuează riscul de electro- cutare. Evitaţi contactul corporal cu suprafeţe legate la pă- mânt ca ţevi, instalaţii de încălzire, sobe şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ. Feriţi maşina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică măreşte riscul de electrocutare. Nu schimbaţi destinaţia cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pen- tru a trage ştecherul afară din priză. Feriţi cablul de căl- dură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. Atunci când lucraţi cu o sculă electrică în aer liber, folo- siţi numai cabluri prelungitoare adecvate şi pentru me- diul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. Atunci când nu poate fi evitată utilizarea sculei electri- ce în mediu umed, folosiţi un întrerupător automat de protecţie împotriva tensiunilor periculoase. Între- buinţarea unui întrerupător automat de protecţie împotri- va tensiunilor periculoase reduce riscul de electrocutare. Siguranţa persoanelor Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţi- onal atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamen- telor. Un moment de neatenţie în timpul utilizării maşinii poate duce la răniri grave. Purtaţi echipament personal de protecţie şi întotdeau- na ochelari de protecţie. Purtarea echipamentului perso- nal de protecţie, ca masca pentru praf, încălţăminte de si- guranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acu- mulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi-vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţ ineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. Înainte de pornirea sculei electrice îndepărtaţi dispozi- tivele de reglare sau cheile fixe din aceasta. Un dispozi- tiv sau o cheie lăsată într-o componentă de maşină care se roteşte poate duce la răniri. Evitaţi o ţinută corporală nefirească. Adoptaţi o poziţie stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcă- minte largă sau podoabe. Feriţi părul, îmbrăcămintea şi mănuşile de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele afla- te în mişcare. Dacă pot fi montate echipamente de aspirare şi colec- tare a prafului, asiguraţi-vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspi- rare a prafului poate duce la reducerea poluării cu praf. Utilizarea şi manevrarea atentă a sculelor electrice Nu suprasolicitaţi maşina. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în do- meniul de putere indicat. Nu folosiţi scula elecrică dacă aceasta are întrerupăto- rul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsu- ră de prevedere împiedică pornirea involuntară a sculei electrice. Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsaţi să lucreze cu maşina persoane care nu sunt familiarizate cu aceasta sau care nu au citit a- ceste instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experien- ţă. AVERTISMEN

OBJ_BUCH-2538-001.book Page 168 Thursday, July 2, 2015 11:38 AMRomână | 169 Bosch Power Tools 1 609 92A 14C | (2.7.15) Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă componentele mobile ale sculei electrice funcţionează impecabil şi dacă nu se blochează, sau dacă există pie- se rupte sau deteriorate astfel încât să afecteze funcţi- onarea sculei electrice. Înainte de utilizare daţi la repa- rat piesele deteriorate. Cauza multor accidente a fost în- treţinerea necorespunzătoare a sculelor electrice. Menţineţi bine ascuţite şi curate dispozitivele de tăie- re. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri as- cuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. Folosiţi scula electrică, accesoriile, dispozitivele de lu- cru etc. conform prezentelor instrucţiuni. Ţineţi cont de condiţiile de lucru şi de activitatea care trebuie des- făşurată. Folosirea sculelor electrice în alt scop decât pen- tru utilizările prevăzute, poate duce la situaţii periculoase. Service Încredinţaţi scula electrică pentru reparare numai per- sonalului de specialitate, calificat în acest scop, repa- rarea făcându-se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa maşinii. Instrucţiuni de siguranţă pentru poli- zoare unghiulare Indicaţii de avertizare comune pentru şlefuire, şlefuire cu hârtie abrazivă, lucrul cu perii de sâr- mă şi tăiere Această sculă electrică se va folosi ca polizor, maşină de şlefuit cu hârtie abrazivă, perie de sârmă şi maşină specială de retezat cu disc abraziv. Respectaţi toate avertismentele, instrucţiunile, reprezentările şi datele primite împreună cu scula electrică. În cazul în care nu veţi respecta următoarele instrucţiuni, se poate ajunge la electrocutare, incendii şi/sau răniri grave. Această sculă electrică nu este adecvată pentru lustru- ire. Utilizările care nu sunt recomandate pentru această sculă electrică pot cauza situaţii periculoase şi răniri. Nu folosiţi accesorii care nu sunt prevăzute şi recoman- date în mod special de către producător pentru această sculă electrică. Faptul în sine că accesoriul respectiv poa- te fi montat pe scula dumneavoastră electrică nu garantea- ză în niciun caz utilizarea lui sigură. Turaţia admisă a accesoriului trebuie să fie cel puţin e- gală cu turaţia maximă indicată pe scula electrică. Un accesoriu care se roteşte mai repede decât este admis, se poate rupe, iar bucăţile desprinse pot zbura în toate păr ţi- le. Diametrul exterior şi grosimea dispozitivului de lucru trebuie să corespundă datelor dimensionale ale sculei dumneavoastră electrice. Dispozitivele de lucru greşit di- mensionate nu pot fi protejate sau controlate în suficientă măsură. Accesoriile prevăzute cu inserţie filetată trebuie trebu- ie să se potrivească exact pe filetul arborelui de polizat. La accesoriile montate prin flanşe, diametrul găurii ac- cesoriului trebuie să se porivească cu diametrul de prindere al flanşei. Accesoriile care nu sunt fixate exact la scula electrică, se rotesc neuniform, vibrează foarte puter- nic şi pot duce la pierderea controlului. Nu folosiţi dispozitive de lucru deteriorate. Înainte de fiecare utilizare controlaţi dacă dispozitivele de lucru ca discurile de şlefuit nu sunt sparte şi fisurate, dacă discurile abrazive nu sunt fisurate, uzate sau foarte to- cite, dacă periile de sârmă nu prezintă fire desprinse sau rupte. Dacă scula electrică sau dispozitivul de lucru cade pe jos, verificaţi dacă nu s-a deteriorat sau folosiţi un dispozitiv de lucru nedeteriorat. După ce aţi contro- lat şi montat dispozitivul de lucru, ţineţi persoanele a- flate în preajmă în afara planului de rotaţie al dispoziti- vului de lucru şi lăsaţi scula electrică să funcţ ioneze un minut la turaţia nominală. De cele mai multe ori, dispozi- tivele de lucru deteriorate se rup în această perioadă de probă. Purtaţi echipament personal de protecţie. Înfuncţie de utilizare, purtaţi o protecţie completă a feţei, protecţie pentru ochi sau ochelari de protecţie. Dacă este cazul, purtaţi mască de protecţie împotriva prafului, protecţi- e auditivă, mănuşi de protecţie sau şorţ special care să vă ferească de micile aşchii şi particule de material. Ochii trebuie protejaţi de corpurile străine aflate în zbor, a- părute în cursul diferitelor aplicaţii. Masca de protecţie îm- potriva prafului sau masca de protecţie a respiraţiei trebu- ie să filtreze praful degajat în timpul utilizării. Dacă sunteţi expuşi timp îndelungat zgomotului puternic, vă puteţi pier- de auzul. Aveţi grijă ca celelalte persoane să păstreze o distanţă sigură faţă de sectorul dumneavoastră de lucru. Orici- ne pătrunde în sectorul de lucru trebuie să poarte echi- pament personal de protecţie. Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat şi provoca răniri chiar în afara sectorului direct de lucru. Prindeţi scula electrică numai de mânerele izolate atunci când executaţi lucrări pe parcursul cărora dispo- zitivul de lucru poate nimeri conductori electrici ascunşi sau propriul cablu de alimentare. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutrare. Ţineţi cablul de alimentare departe de accesoriile care se rotesc. Dacă pierdeţi controlul asupra maşinii, cablul de alimentare poate fi tăiat sau prins iar mâna sau braţul dumneavoastră poate nimeri sub accesoriul care se roteş- te. Nu puneţi niciodată jos scula electrică înainte ca acce- soriul să se fi oprit complet. Accesoriul care se roteşte poate ajunge în contact cu suprafaţa de sprijin, fapt care vă poate face să pierdeţi controlul asupra sculei electrice. Nu lăsaţi scula electrică să funcţioneze în timp ce o transportaţi. În urma unui contact accidental cu acceso- riul care se roteşte, acesta vă poate prinde îmbrăcămintea şi chiar pătrunde în corpul dumneavoastră. OBJ_BUCH-2538-001.book Page 169 Thursday, July 2, 2015 11:38 AM170 | Română 1 609 92A 14C | (2.7.15) Bosch Power Tools Curăţaţi regulat fantele de aerisire ale sculei dumnea- voastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poa- te provoca pericole electrice. Nu folosiţi scula electrică în apropierea materialelor in- flamabile. Scânteile pot duce la aprinderea acestor mate- riale. Nu folosiţi accesorii care necesită agenţi de răcire li- chizi. Folosirea apei sau a altor agenţi de răcire lichizi poa- te duce la electrocutare. Recul şi avertismente corespunzătoare Reculul este reacţia bruscă apărută la agăţarea sau bloca- rea unui accesoriu care se roteşte, cum ar fi un disc de şle- fuit, un disc abraziv, o perie de sârmă, etc. Agăţarea sau blocarea duce la oprirea bruscă a accesoriului care se ro- teşte. Aceasta face, ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcţiei de rotaţie a accesoriului. Dacă, de exemplu, un disc de şlefuit se agaţă sau se blo- chează în piesa de lucru, marginea discului de şlefuit care penetrează direct piesa de lucru se poate agăţa în aceasta şi duce astfel la smulgerea discului de şlefuit sau poate pro- voca recul. Discul de şlefuit se va deplasa către operator sau în sens opus acestuia, în funcţie de direcţia de rotaţie a discului în punctul de blocare. În această situaţie discurile de şlefuit se pot chiar rupe. Un recul este consecinţa utilizării greşite sau defectuoase a sculei electrice. El poate fi împiedicat prin măsuri preven- tive adecvate, precum cele descrise în continuare. Ţineţi bine scula electrică şi aduceţi-vă corpul şi braţe- le într-o poziţie în care să puteţi controla forţele de re- cul. Folosiţi întotdeauna un mâner suplimentar, în caz că acesta există, pentru a avea un control maxim asu- pra forţelor de recul sau a momentelor de reacţie la tu- raţii înalte. Operatorul poate stăpâni forţele de recul şi de reacţie prin măsuri preventive adecvate. Nu apropiaţi niciodată mâna de accesoriile aflate în mişcare de rotaţie. În caz de recul accesoriul se poate de- plasa peste mâna dumneavoastră.

Evitaţi să staţionaţi cu corpul în zona de mişcare a scu- lei electrice în caz de recul. Reculul proiectează scula electrică într-o direcţie opusă mişcării discului de şlefuit din punctul de blocare. Lucraţi extrem de atent în zona colţurilor, muchiilor as- cuţite, etc. Împiedicaţi ricoşarea accesoriului de pe piesa de lucru şi blocarea acestuia. Accesoriul aflat în mişcare de rotaţie are tendinţa să se blocheze în colţuri, pe muchii ascuţite sau când ricoşează în urma izbirii. Aceasta duce la pierderea controlului sau la recul. Nu folosiţi pânze de ferăstrău pentru lemn sau pânze dinţate. Asemenea dispozitive de lucru provoacă frecvent recul sau duc la pierderea controlului asupra sculei electri- ce. Avertismente speciale privind şlefuirea şi tăierea Folosiţi numai corpuri abrazive admise pentru scula dumneavoastră electrică şi o apărătoare de protecţie prevăzută pentru aceste corpuri abrazive. Corpurile ab- razive care nu sunt prevăzute pentru această sculă electri- că nu pot fi acoperite şi protejate suficient, fiind nesigure. Discurile de şelfuire cu degajare trebuie astfel montate încât suprafaţa lor de şlefuire să nu depăşească planul marginii apărătoarei de protecţie. Un disc de şlefuire montat necorespunzător, care depăşeşte planul apărătoa- rei de protecţie, nu poate fi acoperit suficient. Apărătoarea de protecţie trebuie să fie bine montată pe scula electrică şi, pentru un maxim de siguranţă, să fie astfel reglată încât numai o o porţiune infimă din corpul abraziv să rămână neacoperită în partea dinspre operator. Apărătoarea de protecţie are rolul de a proteja operatorul de fragmentele desprinse din corpul abraziv, de contactul cu acesta cât şi scânteile degajate, care i-ar pu- tea aprinde îmbrăcămintea. Corpurile abrazive trebuie folosite numai pentru posi- bilităţile de utilizare recomandate. De exemplu: nu şle- fuiţi cu partea laterală a unui disc de tă iere. Discurile de tăiere sunt destinate îndepărtării de material cu marginea discului. Exercitarea unei forţe laterale asupra acestui corp abraziv poate duce la ruperea sa. Folosiţi întotdeauna flanşe de prindere nedeteriorate având dimensiuni şi forme corespunzătoarte discului de şlefuit ales de dumneavoastră. Flanşele adecvate sprijină discul de şlefuit diminuând astfel pericolul ruperii acestuia. Flanşele pentru discuri de tăiere pot fi diferite fa- ţă de flanşele pentru alte discuri de şlefuit. Nu întrebuinţaţi discuri de şlefuit uzate provenind de la scule electrice mai mari. Discurile de şlefuit pentru scule- le electrice mai mari nu sunt concepute pentru turaţiile mai ridicate ale sculelor electrice mai mici şi se pot rupe. Alte avertismente speciale privind tăierea Evitaţi blocarea discului de tăiere sau o apăsare prea puternică. Nu executaţi tăieri exagerat de adânci. O su- praîncărcare a discului de tăiere măreşte solicitarea aces- tuia şi tendinţa sa de a devia, de a se răsuci în piesa de lucru sau de a se bloca, apărând astfel posibilitatea unui recul sau a ruperii corpului abraziv. Evitaţi zona din faţa şi din spatele discului de tăiere ca- re se roteşte. Dacă deplasaţi discul de tăiere în piesa de lucru în direcţie opusă dumneavoastră, în caz de recul, scu- la electrică împreună cu discul care se roteşte pot fi proiec- tate direct spre dumneavoastră. Dacă discul de tăiere se blochează sau dacă întrerupeţi lucrul, deconectaţi scula electrică şi nu o mişcaţi până când discul se opreşte complet. Nu încercaţi niciodată să extrageţi discul de tăiere din tăietură, altfel se poate produce un recul. Stabiliţi şi îndepărtaţi cauza blocării discului. OBJ_BUCH-2538-001.book Page 170 Thursday, July 2, 2015 11:38 AMRomână | 171 Bosch Power Tools 1 609 92A 14C | (2.7.15) Nu reporniţi niciodată scula electrică cât timp aceasta se mai află încă în piesa de lucru. Lăsaţi discul de tăiere să atingă turaţia nominală şi numai după aceea continu- aţi să tăiaţi cu precauţie. În caz contrar discul se poate agăţa, sări afară din piesa de lucru sau provoca recul. Sprijiniţi plăcile sau piesele de lucru mari pentru a dimi- nua riscul reculului cauzat de blocarea discului de tăie- re. Piesele mari se pot încovoia sub propria greutate. De a- ceea, piesa de lucru trebuie sprijinită pe ambele părţi, atât în apropierea liniei de tăiere cât şi pe margine. Fiţi extrem de atenţi în cazul „tăierii de cavităţi“ în pe- reţi deja existenţi sau în alte sectoare fără vizibilitate. La penetrarea în sectorul vizat, discul de tăiere poate cau- za recul dacă nimereşte în conducte de gaz sau de apă, conductori electrici sau alte obiecte. Avertismente speciale privind şlefuirea cu hârtie abrazivă Nu întrebuinţaţi foi abrazive supradimensionate ci res- pectaţi indicaţiile fabricantului privitoare la dimensiu- nile foilor abrazive. Foile abrazive care depăşesc margini- le discului abraziv, pot cauza răniri precum şi agăţarea, ru- perea foilor abrazive, sau pot duce la recul. Avertismente speciale privind lucrul cu periile de sârmă Ţineţi seama de faptul că peria de sârmă pierde bucăţi de sârmă chiar în timpul utilizării obişnuite. Nu supra- solicitaţi firele de sârmă printr-o apăsare prea puterni- că. Bucăţile de sârmă desprinse pot pătrunde cu uşurinţă prin îmbrăcămintea subţire şi/sau în piele. Dacă se recomandă o apărătoare de protecţie, împiedi- caţi contactul dintre apărătoarea de protecţie şi peria de sârmă. Discurile-perie şi periile-oală îşi pot mări diametrul sub acţiunea presiunii de apăsare şi a forţelor cenrifuge. Alte instrucţiuni de siguranţă şi de lucru Atenţie la tensiunea reţelei de alimentare! Tensiunea sursei de curent trebuie să coincidă cu datele specifica- te pe plăcuţa indicatoare a tipului scule electrice. Folosiţi detectoare adecvate pentru a localiza conduc- te de alimentare ascunse sau adresaţi-vă în acest scop regiei locale furnizoare de utilităţi. Contactul cu conduc- torii electrici poate duce la incendiu şi electrocutare. Dete- riorarea unei conducte de gaz poate provoca explozii. Spargerea unei conducte de apă cauzează pagube materi- ale sau poate duce la electrocutare. Atunci când alimentarea cu energie electrică ete între- ruptă, de exemplu în cazul unei pene de curent, deblo- caţi întrerupătorul pornit/oprit şi aduceţi-l în poziţia oprit sau scoateţi ştecherul afară din priza de curent. Pulberile de materiale cum sunt vopselele pe bază de plumb, unele sortimente de lemn, minerale şi metale pot fi nocive şi provoca reacţii alergice, afecţiuni ale căilor respiratorii şi/sau cancer. Materialele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Folosiţi pe cât posibil o instalaţie de aspirare a prafului adecvată pentru materialul prelucrat. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoa- re la materialele de prelucrat. Evitaţi acumulările şi depunerile de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispo- zitive de prindere sau într-o menghină este ţinută mai sigur decât cu mâna dumneavoastră. După ruperea discului de şlefuit în timpul funcţionării scu- lei electrice sau în cazul deteriorării dispozitivelor de prin- dere de pe apărătoarea de protecţie/scula electrică, a- ceasta din urmă trebuie trimisă neîntârziat la centrul de asistenţă tehnică post-vânzări, adresele vezi paragraful „Asistenţă clienţi şi consultanţă privind utilizarea“. Reglaţi astfel apărătoarea de protecţie încât aceasta să împiedice zborul scânteilor în direcţia operatorului. Apărătoara de protecţie trebuie să poată fi răsucită nu- mai prin acţionarea pârghiei de deblocare de pe capul angrenajului. În caz contrar, scula electrică nu mai poa- te fi folosită în continuare ci trebuie să fie predată ate- lierului de service şi asistenţă tehnică post-vânzare. Nu atingeţi discurile de şlefuire şi de tăiere înainte ca acestea să se fi răcit. Discurile se încălzesc foarte puter- nic în timpul lucrului. Acţionaţ i tasta de blocare a arborelui numai atunci când arborele de polizat se află în repaus. Altfel scula electrică se poate deteriora. După montarea dispozitivului de şlefuit verificaţi, după pornirea sculei electrice, dacă dispozitivul de şlefuit este montat corect şi dacă se poate roti liber. Asiguraţi- vă că dispozitivul de şlefuit nu se freacă de apărătoarea de protecţie sau de alte piese. În cazul alimentării sculei electrice de la generatoare mobi- le de curent electric, se poate ajunge la pierderi de putere sau la un comportament anormal la pornire. Prin exercitarea unei presiuni de apăsare prea mari, puteţi suprasolicita scula electrică. Suprasolicitarea poate duce la supraîncălzirea şi defectarea sculei elec- trice. După o solicitare puternică, lăsaţi scula electrică să meargă în gol timp de câteva minute pentru a se răci. Nu folosiţi scula electrică împreună cu un suport pentru maşini de retezat cu disc abraziv. Nu întrebuinţaţi niciodată discuri de tăiere pentru de- groşare. Piuliţa cu strângere rapidă poate fi utilizat numai pen- tru discuri de şlefuire şi de tă iere. Folosiţi numai piuliţe cu strângere rapidă în perfectă stare, nedeteriorate. Nu trageţi afară capul angrenajului în timpul răsucirii – vezi figura 12, pagina 280. Pentru a economisi energie, ţineţi scula electrică pornită numai atunci când o folosiţi. OBJ_BUCH-2538-001.book Page 171 Thursday, July 2, 2015 11:38 AM172 | Română 1 609 92A 14C | (2.7.15) Bosch Power Tools Simboluri Următoarele simboluri sunt importante pentru citirea şi înţe- legerea instrucţiunilor de utilizare. Reţineţi aceste simboluri şi semnificaţia lor. Interpretarea corectă a simbolurilor vă ajută să utilizaţi mai bine şi mai sigur scula electrică. Simbol Semnificaţie Număr de identificare Citiţi toate instrucţiunile şi indicaţiile privind siguranţa Înaintea oricăror intervenţii asupra scu- lei electrice scoateţi ştecherul afară din priza de curent. Purtaţi mănuşi de protecţie Purtaţi protecţii auditive. Purtaţi ochelari de protecţie Direcţie de deplasare Folosiţi forţă în această etapă de lucru. Turaţie mică Turaţie mare Pornire Oprire Fixare întrerupător pornit/oprit Deblocare întrerupătorul pornit/oprit Acţiune interzisă Acţiune permisă Pasul următor

Putere debitată nTuraţie nominală

Domeniu de reglare a turaţiei l = lungime arbore de polizat

= diametru interior disc Preselecţia turaţiei Constant Electronic Deconectare în caz de recul Protecţie la repornire Protecţia la repornire împiedică porni- rea necontrolată a sculei electrice după o întrerupere a alimentării cu curent electric. Pentru repunerea în funcţiune a sculei electrice aduceţi întrerupătorul pornit/ oprit în poziţia oprit şi reporniţi scula electrică. Limitarea curentului de pornire Înformaţie suplimentară Şlefuire plană Şlefuire cu foaie abrazivă Greutate conform EPTA-Procedure 01/2003 cu mâner suplimentar amorti- zor de vibraţiii Greutate conform EPTA-Procedure 01/2003 cu mâner suplimentar standard /II Simbol pentru clasa de protecţie II (complet izolat)

Nivel presiune sonoră KIncertitudine

Valoare totală a vibraţiilor Simbol Semnificaţie

OBJ_BUCH-2538-001.book Page 172 Thursday, July 2, 2015 11:38 AMRomână | 173 Bosch Power Tools 1 609 92A 14C | (2.7.15) Set de livrare Polizor unghiular, apărătoare de protecţie, mâner suplimen- tar. Apătoarele de protecţie speciale, dispozitivul de şlefuit şi alte accesorii ilustrate sau descrise nu sunt cuprinse în setul de li- vrare standard. Găsiţi gama completă de accesorii în programul nostru de ac- cesorii. Utilizare conform destinaţiei Scula electrică este destinată degroşării metalului, pietrei şi materialelor ceramice cât şi găuririi plăcilor de faianţă şi gre- sie. Pentru tăierea cu materiale abrazive aglomerate trebuie să se utilizeze o apărătoare de protecţie specială pentru tăiere. La tăierea pietrei trebuie asigurată aspirarea corespunzătoa- re a prafului rezultat. Împreună cu apărătoarea de mână (accesoriu), scula electrică poate fi folosită pentru periere şi şlefuire cu discuri abrazive elastice. Scula electrică este adecvată numai pentru prelucrare uscată. Date tehnice Datele tehnice ale produsului sunt precizate la pagina 264–266. Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite şi al unor modele de exe- cuţie specifice anumitor ţări, aceste speificaţii pot varia. Vă rugăm să reţineţi numărul de identificare de pe plăcuţa in- dicatoare a tipului sculei dumneavoastră electrice. Denumiri- le comerciale ale sculelor electrice pot varia. Declaraţie de conformitate Declarăm pe proprie răspundere că produsul descris la para- graful „Date tehnice“ corespunde tuturor dispoziţiilor rele- vante ale Directivelor 2011/65/UE, până la 19 aprilie 2016: 2004/108/CE, începând cu 20 aprilie 2016: 2014/30/UE, 2006/42/CE inclusiv modificărilor acestora şi este în confor- mitate cu următoarele standarde: EN 60745-1, EN 60745-2-3. Documentaţie tehnică (2006/42/CE) la: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 02.07.2015 Informaţie privind zgomotul/vibraţiile Valorile măsurate ale produsului sunt precizate în tabelul de la pagina 264–266. Valorile zgomotului emis au fost determinate conform EN 60745-2-3. Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 60745-2-3. Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 şi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a so- licitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu acce- sorii diverse sau care diferă de cele indicate sau nu beneficia- ză de o întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de la valoarea specificată. Aceasta poate amplifica con- siderabil solicitarea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula electrică este de- conectată sau funcţionează, dar nu este utilizată efectiv. A- ceastă metodă de calcul ar putea duce la reducerea conside- rabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: în- treţinerea sculei electrice şi a accesoriilor, menţinerea căldu- rii mâinilor, organizarea proceselor de muncă. Montare şi funcţionare Tabelul următor arată scopurile acţiunilor pentru montajul şi punerea în funcţiune a sculei electrice. Instrucţiunile aferente sco- purilor acţiunilor sunt ilustrate în figurile menţionate. În funcţie de fiecare utilizare în parte, sunt necesare diferite combinaţii ale acestor instrucţiuni. Respectaţi instrucţiunile de siguranţă. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Scopul acţiunii Figura Respectaţi Pagina Pregătirea şlefuirii 1 267 – 268 30° OBJ_BUCH-2538-001.book Page 173 Thursday, July 2, 2015 11:38 AM174 | Română 1 609 92A 14C | (2.7.15) Bosch Power Tools Pregătirea tăierii 2 269 – 270 Pregătirea pentru tăierea pietrei şi plăcilor de faianţă şi gresie (recomandare) 3 271 – 272 Pregătire pentru şlefuire cu apărătoare de aspirare 4 273 – 274 Pregătire pentru îndepărtarea vopselei

Pregătire pentru îndepărtarea ruginii

Pregătire pentru găurirea plăcilor de faianţă şi gresie

Montarea piuliţei cu strângere rapidă 8 277 – 278 Demontarea piuliţei cu strângere rapidă

Pornire/oprire 10 278 Reglarea preselecţiei turaţiei 11 279 Scopul acţiunii Figura Respectaţi Pagina OBJ_BUCH-2538-001.book Page 174 Thursday, July 2, 2015 11:38 AMRomână | 175 Bosch Power Tools 1 609 92A 14C | (2.7.15) Întreţinere şi curăţare Pentru a lucra bine şi sigur păstraţi curate scula electri- că şi fantele de aerisire. În cazul unor condiţii extreme de lucru, pe cât posibil, fo- losiţi întotdeauna o instalaţie de aspirare. Suflaţi frecvent fantele de aerisire şi conectaţi în serie un întrerupător de protecţie împotriva tensiunilor periculoase (PRCD). În ca- zul prelucrării metalelor în interiorul sculei electrice se poate depune praf bun conducător electric. Izolaţia de protecţie a sculei electrice poate fi afectată. Depozitaţi şi întreţineţi cu grijă accesoriile. Dacă este necesară înlocuirea cablului de racordare, pentru a evita punerea în pericol a siguranţei exploatării, această ope- raţie se va executa de către Bosch sau de către un centru au- torizat de asistenţă tehnică post-vânzări pentru scule electri- ce Bosch. Asistenţă clienţi şi consultanţă privind utilizarea Serviciul de asistenţă clienţi vă răspunde la întrebări privind repararea şi întreţinerea produsului dumneavoastră cât şi pie- sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri- vind piesele de schimb şi la: www.bosch-pt.com Echipa de consultanţă Bosch vă răspunde cu plăcere la între- bări privind produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului produsului. România Robert Bosch SRL Centru de service Bosch Str. Horia Măcelariu Nr. 30–34 013937 Bucureşti Tel. service scule electrice: (021) 4057540 Fax: (021) 4057566 E-Mail: infoBSC@ro.bosch.com Tel. consultanţă clienţi: (021) 4057500 Fax: (021) 2331313 E-Mail: infoBSC@ro.bosch.com www.bosch-romania.ro Eliminare Sculele electrice, accesoriile şi ambalajele trebuie direcţiona- te către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice în gunoiul menajer! Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE privind maşinile şi aparatele electrice şi elec- tronice uzate şi transpunerea acesteia în legislaţia naţională, sculele electrice scoase din uz trebuie colectate separat şi direcţiona- te către o staţie de revalorificare ecologică. Sub rezerva modificărilor. Rotirea capului angrenajului 12 280 Lucru efectiv cu polizorul unghiular

zonă marcată gri: mâner (mâner izolat)

Alegerea dispozitivului de şlefuit admis
