GWS 17150E CI Professional - Esmerilhadeira angular BOSCH - Manual de utilização gratuito

Tipo de produto	Esmerilhadeira angular
Marca	Bosch
Modelo	GWS 17150E CI Professional
Categoria	Esmerilhadeira angular
Alimentação	Rede elétrica (com cabo de alimentação)
Tensão nominal	230 V
Potência nominal absorvida	1700 W
Funções principais	Esmerilhamento, corte, lixamento, escovação metálica, decapagem
Características eletrônicas	Constant Electronic, proteção contra religamentos acidentais, limitação da corrente de partida
Segurança	Capa de proteção ajustável, punho adicional, parada em caso de contragolpe (KickBack Control), proteção contra religamento
Classe de proteção	II (isolamento duplo)
Acessórios fornecidos	Esmerilhadeira angular, capa de proteção, punho adicional
Manutenção	Limpar regularmente as aberturas de ventilação; utilizar um dispositivo de aspiração se possível
Serviço pós-venda	Reparação e peças de reposição via Bosch ou estações autorizadas
Faixa de ajuste da velocidade	Pré-ajuste eletrônico da velocidade (faixa não especificada)
Diâmetro máx. do disco	125 mm (estimativa)

Perguntas frequentes - GWS 17150E CI Professional BOSCH

Que tipo de disco posso usar com esta esmerilhadeira?

Use apenas discos compatíveis com o diâmetro máximo de 125 mm e a velocidade nominal da ferramenta. Para corte, use uma capa de proteção específica.

Como trocar o disco?

Desconecte a ferramenta. Use o dispositivo de travamento do eixo apenas com a ferramenta parada. Solte a porca de aperto com a chave fornecida, substitua o disco e aperte firmemente.

O que fazer se a ferramenta não ligar após uma queda de energia?

A ferramenta possui proteção contra religamentos acidentais. Coloque o interruptor na posição desligado e depois religue.

Como ajustar a velocidade?

Use o botão de pré-ajuste de velocidade localizado no punho para adaptar a velocidade ao material trabalhado.

Quais equipamentos de segurança devo usar?

Use óculos de proteção, máscara antipoeira (classe P2), protetores auriculares e luvas. Use um avental para trabalhos pesados.

Posso usar esta esmerilhadeira para lixamento?

Sim, com um prato de lixamento adequado e um protetor de mãos (acessório opcional). A ferramenta não é projetada para polimento.

Como limpar a ferramenta?

Limpe regularmente as aberturas de ventilação com ar comprimido. Ao trabalhar com metais, use um disjuntor diferencial (PRCD) para evitar acúmulo de poeiras condutoras.

O que fazer em caso de ricochete?

Segure firmemente a ferramenta com ambas as mãos, use o punho auxiliar. O KickBack Control para automaticamente a máquina em caso de travamento repentino.

Onde encontrar peças de reposição?

Encomende peças de reposição no site www.bosch-pt.fr ou entre em contato com o Serviço Pós-Venda Bosch pelo telefone 0811360122 (França). Informe o número de artigo de 10 dígitos.

Posso usar a ferramenta com um suporte de corte?

Não, o uso em um suporte de corte não é autorizado para esta ferramenta. Use-a sempre manualmente.

MANUAL DE UTILIZADOR GWS 17150E CI Professional BOSCH

Objetivo Figura Considerar Página

Preparativos para amolar

1

267-268

Bosch Power Tools 1609 92A 14C(2.7.15)

Objetivo Figura Considerar Página

Preparativos para tronzar

2

269-270

Preparativos para perfurar azulejos

7277

Objetivo Figura Considerar Página

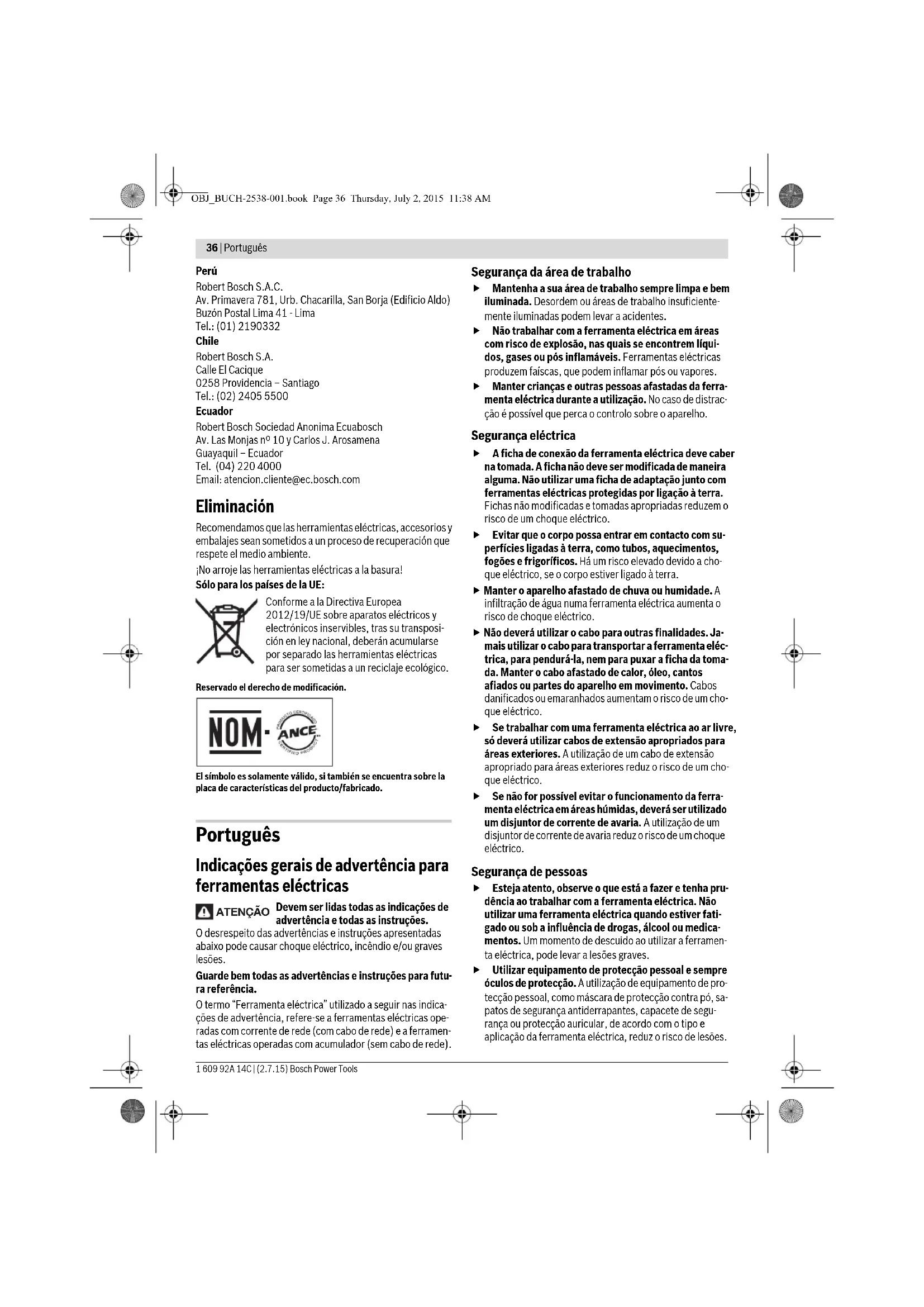

Indicações gerais de advertência para ferramentas elétricas

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instruções.

O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou lesões graves.

Guarde todas as advertências e instruções para referência futura.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize fichas de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de choque elétrico. Evite que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico se o corpo estiver ligado à terra. Mantenha o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. Não utilize o cabo para outras finalidades. Jamais utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão aplicados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize a ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.

Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se estende numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e realizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido a.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
• Não utilize a ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham sido instruídas utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
• Trate a ferramenta elétrica com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.

Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não sejam as aplicações previstas pode levar a situações perigosas.

Serviço

Somente permita que o seu aparelho seja reparado por pessoal especializado e qualificado e somente com peças de reposição originais. Desta forma, é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para rebarbadoras

Advertências gerais de segurança para lixar, lixar com lixa de papel, trabalhar com escovas de arame e separar por retificação

Esta ferramenta elétrica não é apropriada para polir. Aplicações para as quais a ferramenta elétrica não foi prevista podem causar riscos de lesões. - Não utilize acessórios que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta elétrica. O fato de poder fixar o acessório a esta ferramenta elétrica não garante uma aplicação segura. O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o maior número de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que o permitido podem quebrar e serem atirados para longe. O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta elétrica. Ferramentas de trabalho incorretamente medidas podem não ser suficientemente blindadas nem controladas. Ferramentas de trabalho com encaixe roscado devem caber exatamente na rosca do veio de retificação. Para ferramentas de trabalho montadas com flange, é necessário que o diâmetro do furo da ferramenta de trabalho tenha as dimensões apropriadas para o flange. Ferramentas de trabalho que não são fixadas exatamente na ferramenta elétrica giram de forma irregular, vibram fortemente e podem levar à perda de controle. - Não utilize ferramentas de trabalho danificadas. Antes de cada utilização, deverá controlar as ferramentas de trabalho e verificar se, por exemplo, os discos abrasivos apresentam fissuras e estilhaços, se pratos abrasivos apresentam fissuras, se há desgaste ou forte atri

ção, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta elétrica ou a ferramenta de trabalho caírem, deverá verificar se sofreram danos, ou trocar por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, deverá manter-se, e as pessoas que se encontrem nas proximidades, fora do nível de rotação da ferramenta de trabalho e permitir que a ferramenta elétrica funcione durante um minuto com o maior número de rotação. A maioria das ferramentas de trabalho danificadas quebram durante este período de teste.

Utilizar equipamento de proteção pessoal. De acordo com a aplicação, deverá utilizar uma proteção para todo o rosto, proteção para os olhos ou óculos de proteção. Se for necessário, deverá utilizar uma máscara contra poeira, proteção auricular, luvas de proteção ou um avental especial, para se proteger de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra poeira ou a máscara de respiração deve ser capaz de filtrar o pó produzido durante a respetiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer perda da capacidade auditiva. Observe que as outras pessoas mantenham uma distância segura em relação ao seu local de trabalho. Cada pessoa que entra na área de trabalho deve usar um equipamento de proteção pessoal. Estilhaços da peça a ser realizada ou ferramentas de trabalho quebradas podem causar lesões fora da área imediata de trabalho. Ao executar trabalhos durante os quais podem ser atingidos cabos elétricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta elétrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico. Manter o cabo de rede afastado de ferramentas de trabalho em rotação. Se perder o controlo sobre a ferramenta elétrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação. Jamais depositar a ferramenta elétrica antes que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em contacto com a superfície de apoio, provocando uma perda de controlo da ferramenta elétrica. - Não permitir que a ferramenta elétrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contacto acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo. Limpar regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos.

• Não utilizar a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar estes materiais.
• Não utilize ferramentas de trabalho que necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque elétrico.

• Contra-golpe é uma reação repentina devido a uma ferramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio levam a uma parada brusca da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta elétrica descontrolada pode ser acelerada no local de bloqueio, sendo forçada no sentido contrário à rotação da ferramenta de trabalho. Se, por exemplo, um disco abrasivo travar ou bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça e encravar-se, quebrando o disco abrasivo ou causando um contra-golpe. O disco abrasivo se move em direção ao operador ou para longe, dependendo do sentido de rotação do disco no local do bloqueio. Sob estas condições, os discos abrasivos podem partir-se. Um contra-golpe é a consequência de uma utilização incorreta ou indevida da ferramenta elétrica. Ele pode ser evitado com as medidas de precaução apropriadas, como descrito a seguir. Segurar firmemente a ferramenta elétrica e posicionar o corpo e os braços de modo que possa resistir às forças de um contra-golpe. Sempre utilizar o punho adicional, se existente, para assegurar o máximo controle possível sobre as forças de um contra-golpe ou sobre momentos de reação durante o arranque. O operador pode controlar as forças de contra-golpe e as forças de reação através de medidas de precaução apropriadas.
• Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contra-golpe, a ferramenta de trabalho poderá passar pela sua mão. Evite que o seu corpo se encontre na área na qual a ferramenta elétrica possa ser movimentada no caso de um contra-golpe. O contra-golpe impulsiona a ferramenta elétrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio.
• Trabalhar com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação tende a travar em esquinas, em cantos afiados ou se for ricocheteada. Isto causa uma perda de controle ou um contra-golpe.
• Não utilizar lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contra-golpe ou a perda de controle sobre a ferramenta elétrica.

Instruções especiais de segurança específicas para lixar e separar por retificação

Utilizar exclusivamente os corpos abrasivos homologados para a sua ferramenta elétrica e a capa de proteção prevista para esses corpos abrasivos. Corpos abrasivos não previstos para a ferramenta elétrica não podem ser suficientemente protegidos e portanto não são seguros. - Rebolos acotovelados devem ser montados de modo que a sua superfície retificadora não sobressaia do nível da borda da cobertura de proteção. Um rebolo montado de forma incorreta, que sobressai do nível da borda da cobertura de proteção, não pode ser suficientemente protegido. A capa de proteção deve ser firmemente aplicada na ferramenta elétrica e fixa, de modo que será alcançado um maior grau de segurança, ou seja, que apenas uma mínima parte do rebolo aponte abertamente na direção do operador. A capa de proteção ajuda a proteger a pessoa que está a operar a máquina contra estilhaços, contato acidental com o rebolo, e contra falhas que possam incendiar as roupas. Os corpos abrasivos só devem ser utilizados para as aplicações recomendadas. P. ex.: Jamais fixar com a superfície lateral de um disco de corte. Discos de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre esses corpos abrasivos pode causar quebras. - Sempre utilizar flanges de aperto intactos de tamanho e forma corretos para o disco abrasivo selecionado. Flanges apropriados apoiam o disco abrasivo e reduzem assim o perigo de uma ruptura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de flanges para outros discos abrasivos. - Não utilizar discos abrasivos gastos de outras ferramentas elétricas maiores. Discos abrasivos para ferramentas elétricas maiores não são apropriados para os níveis de rotação mais altos de ferramentas elétricas menores e podem quebrar.

Outras advertências especiais de segurança para separar por retificação

Evitar um bloqueio do disco de corte ou uma pressão demasiado alta. Não efetuar cortes extremamente profundos. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposição para emperrar e bloquear e portanto a possibilidade de um contra-golpe ou uma ruptura do corpo abrasivo. Evitar a área que se encontra na frente ou atrás do disco de corte em rotação. Se o disco de corte for conduzido na peça a ser trabalhada, aparentemente, afastando-se do corpo, é possível que no caso de um contra-golpe a ferramenta elétrica, juntamente com a rotação, seja atirada diretamente na direção da pessoa a operar o aparelho. Se o disco de corte emperrar ou se o trabalho for interrompido, desligar a ferramenta elétrica e mantê-la parada até o disco parar completamente. Jamais

tentar puxar o disco de corte para fora do corte enquanto ainda estiver em rotação, caso contrário pode ser provocado um contra-golpe. Verificar e eliminar a causa do emperramento.

• Não ligar novamente a ferramenta elétrica, quando ainda estiver na peça a ser realizada. Permita que o disco de corte alcance a sua rotação completa, antes de continuar cuidadosamente o corte. Caso contrário, é possível que o disco emperre, pule para fora da peça a ser realizada ou cause um contra-golpe.
• Apoiar placas ou peças grandes, para reduzir o risco de contra-golpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada de ambos os lados, tanto nas proximidades do corte como também nos cantos.
• Tenha o cuidado ao efetuar "cortes de bolso" em paredes existentes ou em outras superfícies, onde não é possível reconhecer o que há por detrás. O disco de corte pode causar um contra-golpe se cortar acidentalmente tubulações de gás ou de água, cabos elétricos ou outros objetos.

Advertências especiais de segurança para lixar com lixa de papel

• Não utilize lixas de papel demasiado grandes, mas siga sempre as indicações do fabricante sobre o tamanho correto das lixas de papel. Lixas de papel que sobressaem dos cantos do prato abrasivo podem causar lesões, assim como bloquear e rasgar as lixas de papel ou levar a um contra-golpe.

Advertências especiais de segurança para trabalhar com escovas de arame

Esteja ciente de que a escova de arame também perde pedaços de arame durante a utilização normal. Não sobrecarregue os arames exercendo uma pressão demasiada. Pedaços de arame a voar podem penetrar facilmente em roupas finas e/ou na pele. Se for recomendável uma capa de proteção, evite que a escova de arame entre em contacto com a capa de proteção. O diâmetro das escovas em forma de prato ou de tacho pode aumentar devido à força de pressão e às forças centrífugas.

Indicações de segurança e de trabalho adicionais

• Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com a que consta na chapa de identificação da ferramenta elétrica. Utilizar detectores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar choques elétricos. Danos em tubos de gás podem levar a explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico.

• Destravar o interruptor de ligar-desligar e colocá-lo na posição desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se a ficha de rede tiver sido puxada da tomada. Pós de materiais, como por exemplo tintas que contêm chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde e provocar reações alérgicas, doenças das vias respiratórias e/ou cancro. Materiais que contêm amianto só devem ser processados por pessoas especializadas.
• Se possível, utilizar um dispositivo de aspiração apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com FILTRO da classe P2.

Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país.

Evite o acúmulo de pó no local de trabalho. Pós podem entrar facilmente em ignição. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Se o disco abrasivo quebrar durante o funcionamento ou se os dispositivos de fixação na capa de proteção/na ferramenta elétrica estiverem danificados, será necessário que a ferramenta elétrica seja enviada imediatamente ao serviço pós-venda, os endereços encontram-se na seção "Serviço pós-venda e consultoria de aplicação". Ajustar a capa de proteção de modo a evitar que voem faíscas na direção do operador. Só deverá ser possível girar a capa de proteção, acionando também a alavanca de destravamento na caixa da engrenagem. Caso contrário, não deverá de modo algum continuar a utilizar a ferramenta elétrica, mas enviá-la ao serviço pós-venda. - Não tocar em rebolos e discos de corte antes de esfriarem. Os discos se tornam bem quentes durante o trabalho. Só acionar a tecla de bloqueio do veio com o veio de retificação parado. Caso contrário é possível que a ferramenta elétrica seja danificada. - Após montar a ferramenta abrasiva, deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contato com outras peças. Se a ferramenta elétrica for operada com geradores de corrente elétrica móveis, é possível que ocorram perdas de potência ou comportamento anormal ao ligar. Uma força de pressão alta demais pode danificar a ferramenta elétrica. Sobrecarga pode levar ao sobreaquecimento e dano da ferramenta elétrica. Após um travamento com carga elevada, deverá permitir que a ferramenta elétrica funcione alguns minutos em vazio, para que a ferramenta elétrica possa arrefecer. - Não utilize a ferramenta elétrica com um suporte para rebarbadoras.

Jamais utilizar os discos de corte para desbastar. A porca de aperto rápido só deve ser utilizada para discos abrasivos e para discos de corte. Só utilize uma porca de aperto rápido que esteja em perfeito estado e sem danos. Ao girar, não se deve puxar a cabeça da engrenagem para fora - veja figura 12, página 280. Para poupar energia, desligue a ferramenta elétrica quando não estiver em uso.

Símbolos

Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos faculta a utilização segura e aprimorada da ferramenta elétrica.

Símbolo Significado

Nº do produto

Ler todas as indicações de segurança e as instruções

Usar luvas de proteção

Usar proteção auricular.

Usar óculos de proteção

Direção do movimento

Pequeno nº de rotações

Grande nº de rotações

Ligar

Português 41

Símbolo Significado

Desligar

Fixar o interruptor de ligar-desligar

Soltar o travamento do interruptor de ligar-desligar

Ação proibida

Ação permitida

Próximo passo de ação

Potência nominal consumida

P1

Potência útil

P2

N u

n

Ajuste do número de rotações

n

I = Comprimento do veio de retificação

d₁ = Diâmetro do furo de retificação

D = Máx. diâmetro do disco abrasivo

d₂ = Diâmetro interior do disco

Pré-seleção do número de rotações

Constant-electronic

Desativação de contragolpe

Proteção contra rearranque involuntário

A proteção contra rearranque involuntário evita que a ferramenta elétrica possa arrancar descontroladamente antes de uma interrupção da alimentação de corrente elétrica.

Para recolocar em funcionamento, colocar o interruptor de ligar-desligar na posição desligada e ligar novamente a ferramenta elétrica.

Limitação de corrente de arranque

Informação adicional

Lixamento de superfícies

Lixar com folha de lixa

Símbolo Significado

Peso conforme EPTA-Procedure 01/2003 com punho adicional com amortecimento de vibrações

Peso conforme EPTA-Procedure 01/2003 com punho adicional padronizado

Símbolo para a classe de proteção II (completamente isolado)

Lw

Nível da potência acústica

L

Nível de pressão acústica

K

1 n

ah

Valor total de oscilações

Rebarbadora, capa de proteção, punho adicional. As capas de proteção especiais, a ferramenta de trabalho e os outros acessórios ilustrados ou descritos não pertencem ao volume padrão de fornecimento.

Todos os acessórios encontram-se no nosso programa de acessórios.

Utilização conforme as disposições

A ferramenta elétrica é destinada para desbastar materiais de metal, pedra e cerâmica e para furar ladrilhos.

Para usar com produtos abrasivos ligados, é necessária uma capa de proteção especial para o corte.

Ao cortar pedras, deve ser assegurada uma aspiração de pó suficiente.

Junto com a proteção para as mãos (acessório), a ferramenta elétrica pode ser usada para escovar e lixar com o disco de lixa.

A ferramenta elétrica só é apropriada para o processamento a seco.

Dados Técnicos

Os dados técnicos e de produto encontram-se na lista da página 264-266.

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países.

Observar o número de produto na placa de características da sua ferramenta elétrica. A designação comercial das ferramentas elétricas individuais pode variar.

Declaração de conformidade

Declaramos sob nossa inteira responsabilidade que o produto descrito nos "Dados técnicos" está em conformidade com todas as disposições pertinentes das Diretivas 2011/65/UE, até 19 de Abril de 2016: 2004/108/CE, a partir de 20 de Abril de 2016: 2014/30/UE, 2006/42/CE incluindo suas alterações, e em conformidade com as seguintes normas: EN 60745-1, EN 60745-2-3.

Informação sobre ruídos/vibrações

Os valores de medição do produto encontram-se na lista da página 264-266.

Os valores de emissão de ruído determinados de acordo com EN 60745-2-3.

Os valores totais de vibrações a_h (somados vetores de direções) e incerteza K averiguada conforme EN 60745-2-3.

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para comparação de ferramentas elétricas. Ele também é apropriado para uma avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se, contudo, a ferramenta elétrica for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com

manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo do trabalho.

Para uma estimativa exata da carga de vibrações, também devem ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o período completo de trabalho.

Além disso, também devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Montagem e funcionamento

A seguinte tabela indica os objetivos de ação para a montagem e a operação da ferramenta elétrica. As instruções dos objetivos de ação são mostradas na figura indicada. Dependendo do tipo de aplicação, são necessárias diferentes combinações de instruções. Devem ser observadas as instruções de segurança.

Objetivo de ação Figura Observe Página

Preparar o processo de lixamento

1267-26

Preparar o processo de corte

2

Preparar pedras e ladrilhos para o corte (recomendação)

3271-27

Preparar o lixamento com capa de proteção

4273-27

Preparar a remoção de tintas 5 275

Português | 43

Meta de ação Figura Observe Página

Preparar a remoção de ferrugem

6276

Preparar a perfuração de ladrilhos

7277

Montar a porca de aperto rápido

8277-27

Desmontar porca de aperto rápido

9278

SDS-clic

Ligar e desligar 10278

Ajustar a pré-seleção do n° de rotações

Girar o cabeçote de engrenagens

12 280

Trabalho eficaz com a rebarbadora

13 281

Selecionar um rebolo admissível

15 282

Selecionar acessórios

283-285

Bosch Power Tools 1609 92A 14C(2.7.15)

44|Italiano

Manutenção e limpeza

• Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Em condições de trabalho extremas, deverá, se possível, usar sempre um equipamento de aspiração. Soprar frequentemente as aberturas de ventilação e interconectar um disjuntor de corrente de avaria (PRCD). Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica.

Os acessórios devem ser armazenados e tratados com cuidado.

Se for necessário substituir o cabo de conexão, isto deve ser realizado pela Bosch ou por uma oficina de serviço pós-venda autorizada para todas as ferramentas elétricas Bosch, para evitar riscos de segurança.

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responderá às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explicativos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipe de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efetuar o seu pedido online de peças, entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

Eliminação

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo doméstico!

Apenas países da União Europeia:

De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrônicos velhos, e com as respectivas implementações nas leis nacionais, as ferramentas elétricas que não servem mais para utilização devem ser enviadas separadamente a uma reciclagem ecológica.

Sob reserva de alterações.
