BRUKSANVISNING GWS 17150E CI Professional BOSCH

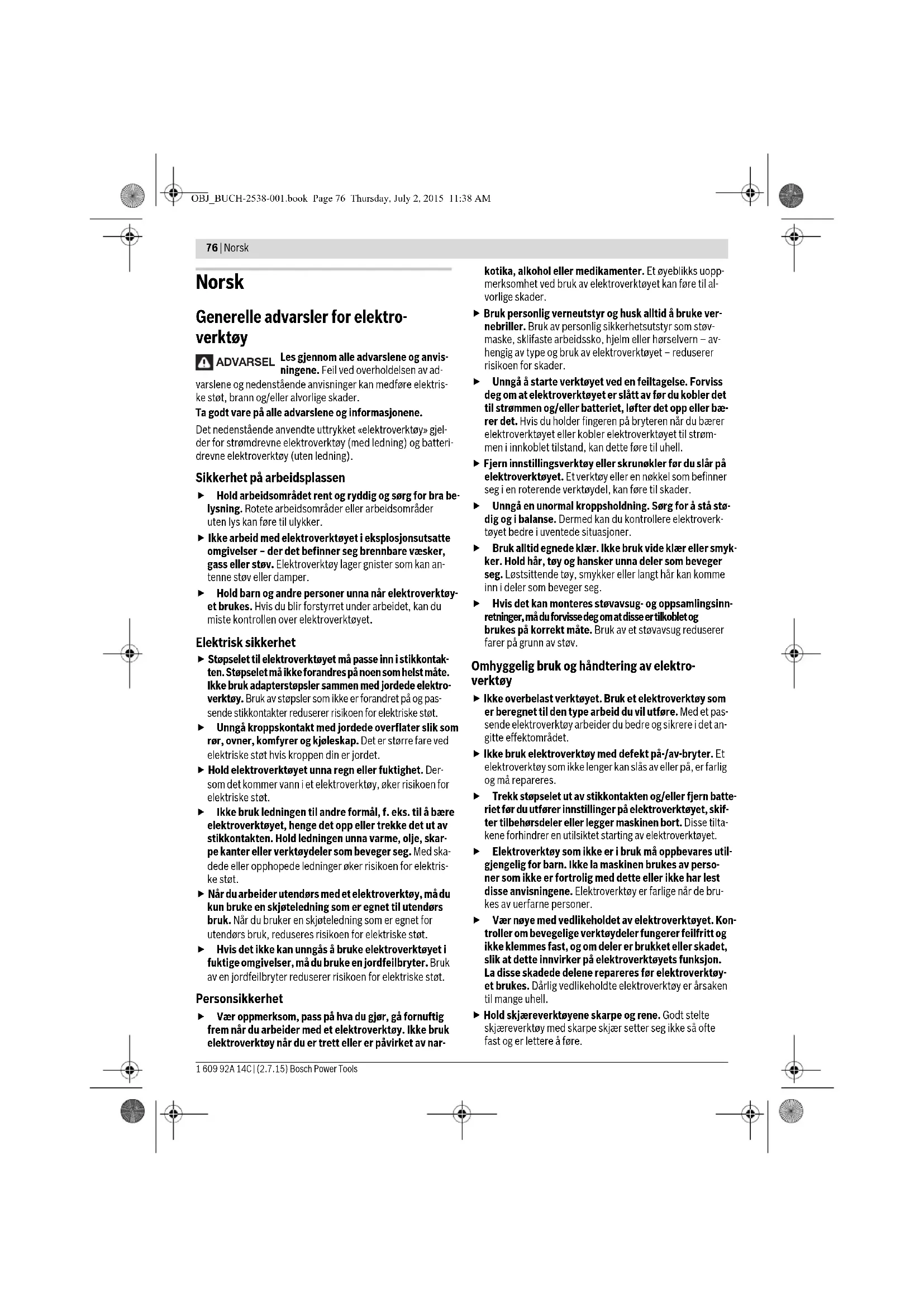

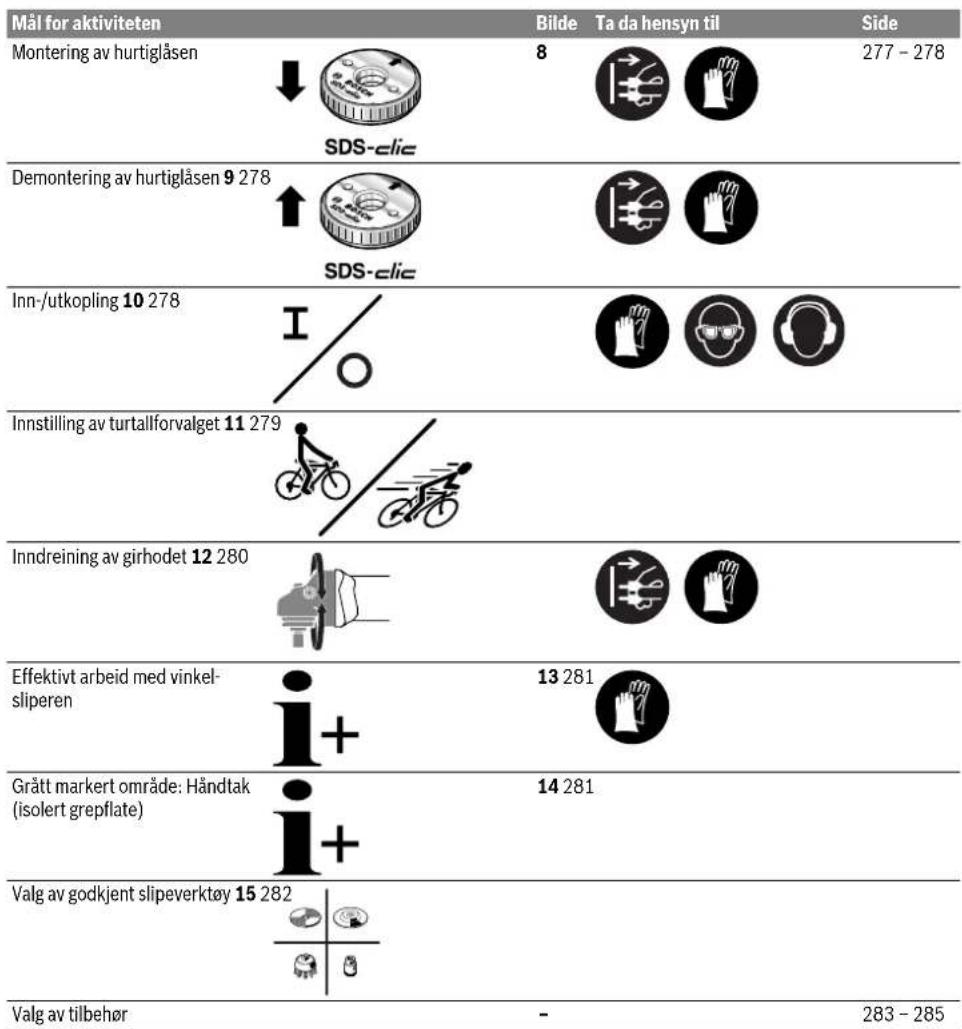

Välj tillåtet slipverktyg 15 282 Välj tillbehör – 283 – 285 Handlingsmål Figur Beakta Sida OBJ_BUCH-2538-001.book Page 75 Thursday, July 2, 2015 11:38 AM76 | Norsk 1 609 92A 14C | (2.7.15) Bosch Power Tools Norsk Generelle advarsler for elektro- verktøy Les gjennom alle advarslene og anvis- ningene. Feil ved overholdelsen av ad- varslene og nedenstående anvisninger kan medføre elektris- ke støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket «elektroverktøy» gjel- der for strømdrevne elektroverktøy (med ledning) og batteri- drevne elektroverktøy (uten ledning). Sikkerhet på arbeidsplassen Hold arbeidsområdet rent og ryddig og sørg for bra be- lysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan an- tenne støv eller damper. Hold barn og andre personer unna når elektroverktøy- et brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. Elektrisk sikkerhet Støpselet til elektroverktøyet må passe inn i stikkontak- ten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektro- verktøy. Bruk av støpsler som ikke er forandret på og pas- sende stikkontakter reduserer risikoen for elektriske støt. Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. Hold elektroverktøyet unna regn eller fuktighet. Der- som det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skar- pe kanter eller verktøydeler som beveger seg. Med ska- dede eller opphopede ledninger øker risikoen for elektris- ke støt. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt. Personsikkerhet Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av nar- kotika, alkohol eller medikamenter. Et øyeblikks uopp- merksomhet ved bruk av elektroverktøyet kan føre til al- vorlige skader. Bruk personlig verneutstyr og husk alltid å bruke ver- nebriller. Bruk av personlig sikkerhetsutstyr som støv- maske, sklifaste arbeidssko, hjelm eller hørselvern – av- hengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bæ- rer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strøm- men i innkoblet tilstand, kan dette føre til uhell. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. Unngå en unormal kroppsholdning. Sørg for å stå stø- dig og i balanse. Dermed kan du kontrollere elektroverk- tøyet bedre i uventede situasjoner. Bruk alltid egnede klær. Ikke bruk vide klær eller smyk- ker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Hvis det kan monteres støvavsug- og oppsamlingsinn- retninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. Omhyggelig bruk og håndtering av elektro- verktøy Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et pas- sende elektroverktøy arbeider du bedre og sikrere i det an- gitte effektområdet. Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. Trekk støpselet ut av stikkontakten og/eller fjern batte- riet før du utfører innstillinger på elektroverktøyet, skif- ter tilbehørsdeler eller legger maskinen bort. Disse tilta- kene forhindrer en utilsiktet starting av elektroverktøyet. Elektroverktøy som ikke er i bruk må oppbevares util- gjengelig for barn. Ikke la maskinen brukes av perso- ner som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de bru- kes av uerfarne personer. Vær nøye med vedlikeholdet av elektroverktøyet. Kon- troller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøy- et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. ADVARSEL OBJ_BUCH-2538-001.book Page 76 Thursday, July 2, 2015 11:38 AMNorsk | 77 Bosch Power Tools 1 609 92A 14C | (2.7.15) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til an- dre formål enn det som er angitt kan føre til farlige situasjo- ner. Service Elektroverktøyet ditt skal alltid kun repareres av kvali- fisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. Sikkerhetsinformasjoner for vinkel- sliper Felles advarsler om sliping, sandpapirsliping, ar- beid med stålbørster og kapping Dette elektroverktøyet skal brukes som sliper, sandpa- pirsliper, stålbørste og kuttesliper. Følg alle advarsler, anvisninger, bilder og data som du får levert sammen med elektroverktøyet. Hvis du ikke følger følgende anvis- ninger, kan det oppstå elektriske støt, ild og/eller store skader. Dette elektroverktøyet er ikke egnet til polering. Hvis elektroverktøyet brukes til formål det ikke er beregnet til, kan dette forårsake farer og skader. Ikke bruk tilbehør som ikke er spesielt beregnet og an- befalt av produsenten for dette elektroverktøyet. Selv om du kan feste tilbehøret på elektroverktøyet ditt, garan- terer dette ingen sikker bruk. Det godkjente turtallet til innsatsverktøyet må være minst like høyt som det maksimale turtallet som er an- gitt på elektroverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan brekke og slynges rundt. Utvendig diameter og tykkelse på innsatsverktøyet må tilsvare målene for elektroverktøyet. Gale innsatsverk- tøy kan ikke sikres eller kontrolleres tilstrekkelig. Innsatsverktøy med gjengeinnsats må passe nøyaktig på slipespindelens gjenger. Ved innsatsverktøy som monteres ved hjelp av en flens må hulldiameteren til innsatsverktøyet passe til festediameteren til flensen. Innsatsverktøy som ikke kan festes nøyaktig på elektro- verktøyet, roterer uregelmessig, vibrerer svært sterkt og kan føre til at du mister kontrollen. Ikke bruk skadede innsatsverktøy. Sjekk før hver bruk om innsatsverktøy slik som slipeskiver er splintret el- ler revnet, om slipetallerkener er revnet eller svært slitt, om stålbørster har løse eller har brukkede tråder. Hvis elektroverktøyet eller innsatsverktøyet faller ned, må du kontrollere om det er skadet eller bruk et ikke skadet innsatsverktøy. Når du har kontrollert og satt inn innsatsverktøyet, må du holde personer som oppholder seg i nærheten unna det roterende innsats- verktøyet og la elektroverktøyet gå i ett minutt med maksimalt turtall. Som regel brekker skadede innsats- verktøy i løpet av denne testtiden. Bruk personlig beskyttelsesutstyr. Avhengig av typen bruk må du bruke visir, øyebeskyttelse eller vernebril- ler. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. Øynene bør be- skyttes mot fremmedlegemer som kan fly rundt ved visse typer bruk. Støv- eller pustevernmasker må filtere den ty- pen støv som oppstår ved denne bruken. Hvis du er utsatt for sterk støy over lengre tid, kan du miste hørselen. Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområ- det må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeids- området. Hold maskinen kun på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning kan også sette maski- nens metalldeler under spenning og føre til elektriske støt. Hold strømledningen unna roterende innsatsverktøy. Hvis du mister kontrollen over elektroverktøyet kan strøm- ledningen kappes eller komme inn i verktøyet, og hånden eller armen din kan komme inn i det roterende innsatsverk- tøyet. Legg aldri elektroverktøyet ned før innsatsverktøyet er stanset helt. Det roterende innsatsverktøyet kan kom- me i kontakt med overflaten der maskinen legges ned, slik at du kan miste kontrollen over elektroverktøyet. La aldri elektroverktøyet være innkoblet mens du bæ- rer det. Tøyet ditt kan komme inn i det roterende innsats- verktøyet hvis det tilfeldigvis kommer i kontakt med verk- tøyet og innsatsverktøyet kan da bore seg inn i kroppen din. Rengjør ventilasjonsåpningene til elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i hu- set, og en stor oppsamling av metallstøv kan medføre elek- trisk fare. Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene. Bruk ikke innsatsverktøy som krever flytende kjøle- midler. Bruk av vann eller andre flytende kjølemidler kan føre til elektriske støt. Tilbakeslag og tilsvarende advarsler Tilbakeslag er innsatsverktøyets plutselige reaksjon etter at det har hengt seg opp eller blokkerer. Dette kan gjelde slipeskiven, slipetallerkenen, stålbørsten osv.. Opphen- ging eller blokkering fører til at det roterende innsatsverk- tøyet stanser helt plutselig. Slik akselereres et ukontrollert elektroverktøy mot innsatsverktøyets dreieretning på blokkeringstedet. Hvis f. eks. en slipeskive henger seg opp eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som dykker inn i arbeidsstykket, henge seg opp og slik brekker slipeskiven eller forårsaker et tilbakeslag. Slipeskiven beveger seg da mot eller bort fra brukeren, avhengig av skivens dreieret- ning på blokkeringsstedet. Slik kan slipeskiver også brek- ke. OBJ_BUCH-2538-001.book Page 77 Thursday, July 2, 2015 11:38 AM78 | Norsk 1 609 92A 14C | (2.7.15) Bosch Power Tools Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sik- kerhetstiltak som beskrevet nedenstående. Hold elektroverktøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbake- slagskrefter. Bruk alltid ekstrahåndtaket – hvis dette finnes – for å ha størst mulig kontroll over tilbake- slagskrefter eller reaksjonsmomenter ved oppkjøring. Brukeren kan beherske tilbakeslags- og reaksjonsmomen- ter med egnede tiltak. Hold aldri hånden i nærheten av det roterende innsats- verktøyet. Innsatsverktøyet kan bevege seg over hånden din ved tilbakeslag. Unngå at kroppen din befinner seg i området der elek- troverktøyet vil bevege seg ved et tilbakeslag. Tilbake- slaget driver elektroverktøyet i motsatt retning av slipeski- vens dreieretning på blokkeringsstedet. Vær spesielt forsiktig i hjørner, på skarpe kanter osv. Du må forhindre at innsatsverktøy avprelles fra ar- beidsstykket eller klemmes fast. Det roterende innsats- verktøyet har en tendens til å klemmes fast i hjørner, på skarpe kanter eller hvis det avprelles. Dette forårsaker kontrolltap eller tilbakeslag. Bruk ikke kjedesagblad eller tannet sagblad. Slike inn- satsverktøy fører ofte til tilbakeslag eller til at man mister kontrollen over elektroverktøyet. Spesielle advarsler om sliping og kapping Bruk kun slipeskiver som er godkjent for dette elektro- verktøyet og et vernedeksel som er konstruert for den- ne typen slipeskive. Slipeskiver som ikke ble konstruert for dette elektroverktøyet, kan ikke beskyttes tilsvarende og er ikke sikre. Slipeskiver med forsenket senter/nav må monteres slik at slipeflaten ikke rager ut over planet til vernedek- selets kant. En usakkyndig montert slipeskive som rager ut over vernedekselets kant, kan ikke skjermes tilstrekke- lig. Vernedekselet må monteres sikkert på elektroverktøy- et og innstilles slik at det oppnås så stor sikkerhet som mulig med at den minste delen på slipeskiven peker åpent mot brukeren. Vernedekslelet beskytter betje- ningspersonen mot bruddstykker, tilfeldig kontakt med sli- peskiven og gnister som kan antenne klær. Slipeskiver må kun brukes til anbefalt type bruk. F. eks.: Ikke slip med sideflaten til en kappeskive. Kappeskiver er beregnet til materialfjerning med kanten på skiven. Innvirkning av krefter fra siden kan føre til at slipe- skivene brekker. Bruk alltid uskadede spennflenser i riktig størrelse og form for den slipeskiven du har valgt. Egnede flenser støtter slipeskiven og reduserer slik faren for at slipeskiven brekker. Flenser for kappeskiver kan være annerledes enn flenser for andre slipeskiver. Ikke bruk slitte slipeskiver fra større elektroverktøy. Slipeskiver for større elektroverktøy er ikke beregnet til de høyere turtall på mindre elektroverktøy og kan brekke. Ytterligere spesielle advarsler for kappesliping Unngå blokkering av kappeskiven eller for sterkt presstrykk. Ikke utfør for dype snitt. En overbelastning av kappeskiven øker slitasjen og tendensen til fastkiling el- ler blokkering og dermed også muligheten til tilbakeslag el- ler brudd på slipeskiven. Unngå området foran og bak den roterende kappeski- ven. Hvis kappeskiven beveger seg bort fra deg i arbeids- stykket, kan elektroverktøyet med den roterende skiven ved tilbakeslag slynges direkte mot kroppen din. Hvis kappeskiven blokkerer eller du avbryter arbeidet, slår du av elektroverktøyet og holder det rolig til skiven er stanset helt. Forsøk aldri å trekke den roterende kappeskiven ut av snittet, ellers kan det oppstå et tilba- keslag. Finn og fjern årsaken til blokkeringen. Ikke start elektroverktøyet igjen så lenge det befinner seg i arbeidsstykket. La kappeskiven oppnå det maksi- male turtallet før du fortsetter forsiktig med snittet. El- lers kan skiven henge seg opp, springe ut av arbeidsstyk- ket eller forårsake tilbakeslag. Støtt plater eller store arbeidsstykker for å redusere ri- sikoen for tilbakeslag fra en fastklemt kappeskive. Sto- re arbeidsstykker kan bøyes av sin egen vekt. Arbeidsstyk- ket må støttes på begge sider, både nær kappesnittet og på kanten. Vær spesielt forsiktig ved «inndykkingssnitt» i vegger eller andre uoversiktelige områder. Den inntrengende kappeskiven kan treffe på gass- eller vannledninger, elek- triske ledninger eller gjenstander som kan forårsake tilba- keslag. Spesielle advarsler om sandpapirsliping Ikke bruk overdimensjonerte slipeskiver, følg produ- sentens informasjoner om slipepapirstørrelsen. Slipe- skiver som peker ut over slipetallerkenen kan forårsake skader og føre til at slipeskivene blokkerer eller revner eller til at det oppstår tilbakeslag. Spesielle advarsler for arbeid med stålbørster Husk på at stålbørsten mister stålbiter i løpet av vanlig bruk. Ikke overbelast ståldelene med for sterkt press- trykk. Ståldeler som slynges bort kan lett trenge inn gjen- nom tynt tøy og/eller hud. Hvis det anbefales å bruke et vernedeksel, må du for- hindre at vernedekselet og stålbørsten kan berøre hverandre. Tallerken- og koppbørster kan få større diame- ter med presstrykk og sentrifugalkrefter. Ytterligere sikkerhets- og arbeids- instrukser Ta hensyn til strømspenningen! Spenningen til strøm- kilden må stemme overens med angivelsene på elek- troverktøyets typeskilt. Bruk egnede detektorer til å finne skjulte strøm-/gass-/ vannledninger, eller spør hos det lokale el-/gass-/vann- verket. Kontakt med elektriske ledninger kan medføre OBJ_BUCH-2538-001.book Page 78 Thursday, July 2, 2015 11:38 AMNorsk | 79 Bosch Power Tools 1 609 92A 14C | (2.7.15) brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker ma- terielle skader og kan medføre elektriske støt. Lås opp av-/på-bryteren og sett den i av-posisjon hvis strømtilførselen avbrytes, f. eks. ved strømbrudd eller hvis støpselet trekkes ut. Støv fra materialer som blyholdig maling, noen trety- per, mineraler og metall kan være helsefarlig og føre til allergiske reaksjoner, åndedrettssykdommer og/eller kreft. Asbestholdig materiale må kun bearbeides av fag- folk. – Bruk helst et støvavsug som er egnet for dette materia- let. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. Unngå støv på arbeidsplassen. Støv kan lett antennes. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. Etter brudd på slipeskiven i løpet av driften eler skader på festeinnretningene på vernedekselet/på elektroverktøyet må elektroverktøyet straks sendes inn til kundeservice, adresser se avsnittet «Kundeservice og rådgivning ved bruk». Innstill vernedekselet slik at gnistene ikke fyker mot brukeren. Vernedekselet må kun kunne dreies når låsespaken på girhodet trykkes. Ellers må elektroverktøyet ikke bru- kes videre og må leveres inn til kundeservice. Ikke ta på slipe- og kappeskivene før de er avkjølt. Ski- vene blir svært varme i løpet av arbeidet. Trykk på spindellåsetasten kun når slipespindelen står stille. Elektroverktøyet kan ellers ta skade. Etter montering av slipeverktøyet og før innkoblingen må du sjekke om slipeverktøyet er korrekt montert og kan dreies fritt. Pass på at slipeverktøyet ikke kommer borti vernedekselet eller andre deler. Ved drift av elektroverktøyet med mobile strømgenerato- rer, kan effekten reduseres eller verktøyet oppføre seg uty- pisk ved innkopling. Med sterk pressing kan du overbelaste elektroverktøy- et. Overbelastning kan føre til overoppheting og ska- der på el-verktøyet. La elektroverktøyet gå noen mi- nutter i tomgang etter sterk belastning for å avkjøle det. Ikke bruk elektroverktøyet med et kappestativ. Bruk aldri kappeskiver til grovsliping. Hurtiglåsen må kun brukes til slipe- og kappeskiver. Bruk kun en feilfri, uskadet hurtiglås. Ikke trekk girhodet ut ved dreining – (se bilde 12, side 280). Slå elektroverktøyet kun på når du bruker det for å spare energi. Symboler Nedenstående symboler er viktige for lesing og forståelse av driftsinstruksen. Legg merke til symbolene og deres betyd- ning. En riktig tolkning av symbolene hjelper deg å bruke elek- troverktøyet på en bedre og sikrere måte. Symbol Betydning Produktnummer Les all sikkerhetsinformasjonen og in- struksene Før arbeid på selve elektroverktøyet ut- føres må støpselet trekkes ut av stikkon- takten Bruk vernehansker Bruk hørselvern. Bruk vernebriller Bevegelsesretning Bruk krefter til dette arbeidsskrittet. Lite turtall Stort turtall Innkobling Utkobling Låsing av på-/av-bryteren Opplåsing av låsen på på-/av-bryteren Dette er forbudt Tillatt aksjon OBJ_BUCH-2538-001.book Page 79 Thursday, July 2, 2015 11:38 AM80 | Norsk 1 609 92A 14C | (2.7.15) Bosch Power Tools Leveranseomfang Vinkelsliper, vernedeksel, ekstrahåndtak. Spesielle vernedeksler, innsatsverktøy og ytterligere illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. Formålsmessig bruk Elektroverktøyet er beregnet til grovslipung av metall-, stein- og keramikkmaterialer og til boring av fliser. Til kapping med bakelitt-bundede slipemidler må det brukes et spesielt vernedeksel til kappingen. Ved kapping i stein må det sørges for en tilstrekkelig støvavsu- ging. Sammen med håndbeskyttelsen (tilbehør) kan elektroverktøy- et brukes til børsting og sliping med elastiske slipetallerkener. Elektroverktøyet er kun egnet til tørrbearbeidelse. Tekniske data De Tekniske data til produktet er angitt i tabellen på side 264–266. Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe. Legg merke til produktnummeret på typeskiltet til elektro- verktøyet ditt. Handelsbetegnelsene for de enkelte elektro- verktøyene kan variere. Samsvarserklæring Vi erklærer under eneansvar at produktet som er beskrevet under «Tekniske data» er i overensstemmelse med alle rele- vante bestemmelser i direktivene 2011/65/EU, til 19. april 2016: 2004/108/EC, fra 20. april 2016: 2014/30/EU, 2006/42/EC inkludert endringer, og følgende standarder: EN 60745-1, EN 60745-2-3. Tekniske data (2006/42/EC) hos: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division70764 Leinfelden-Echterdingen, GERMANYLeinfelden, 02.07.2015 Støy-/vibrasjonsinformasjon Måleverdiene til produktet er angitt i tabellen på side 264–266. Støyutslippsverdier målt i henhold til EN 60745-2-3. Totale svingningsverdier a

= Indre skivediameter Turtallforvalg Konstantelektronikk Tilbakeslagsutkopling Beskyttelse mot ny innkopling Beskyttelsen mot ny innkobling forhin- drer en ukontrollert starting av elektro- verktøyet etter at strømmen var borte. Til ny igangsetting setter du på-/av- bryteren i utkoplet posisjon og slår elek- troverktøyet på igjen. Startstrømbegrensing Ekstra informasjon Overflatesliping Sliping med slipeskive Vekt tilsvarende EPTA-Procedure 01/2003 med vibrasjonsdempende ek- strahåndtak Vekt tilsvarende EPTA-Procedure 01/2003 med standard ekstrahåndtak /II Symbol for beskyttelsesklasse II (fullstendig isolert)

Lydtrykknivå K Usikkerhet

Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-2538-001.book Page 80 Thursday, July 2, 2015 11:38 AMNorsk | 81 Bosch Power Tools 1 609 92A 14C | (2.7.15) Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbe- lastningen. Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over he- le arbeidstidsrommet. Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibra- sjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, or- ganisere arbeidsforløpene. Montering og drift Følgende tabell viser aktivitetsmål for montering og drift av elektroverktøyet. Anvisningene for aktivitetsmålene vises i angitt bil- de. Avhengig av typen bruk er det nødvendig å kombinere instruksene på forskjellig måte. Følg sikkerhetsinstruksene. Mål for aktiviteten Bilde Ta da hensyn til Side Forberedelse av sliping 1 267 – 268 Forberedelse av kapping 2 269 – 270 Forberedelse av kapping av stein og fliser (anbefaling) 3 271 – 272 Forberedelse av sliping med avsugdeksel 4 273 – 274 Forberedelse av fjerning av maling

Forberedelse av fjerning av rust 6 276 Forberedelse av boring av fliser 7 277 30° OBJ_BUCH-2538-001.book Page 81 Thursday, July 2, 2015 11:38 AM82 | Norsk 1 609 92A 14C | (2.7.15) Bosch Power Tools Vedlikehold og rengjøring Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Ved ekstreme bruksvilkår må du om mulig alltid bruke et avsugsanlegg. I slike tilfeller blåser du ventilasjonsspalte- ne ofte rene, og kobler til en jordfeilbryter (PRCD). Ved bearbeidelse av metall kan det sette seg lededyktig støv inne i elektroverktøyet. Beskyttelsesisolasjonen til elektroverktøy- et kan innskrenkes. Tilbehøret må lagres og behandles med omhu. Hvis det er nødvendig å skifte ut tilkoplingsledningen, må det- te gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Kundeservice og rådgivning ved bruk Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Spreng- skisser og informasjon om reservedeler finner du også på: www.bosch-pt.com Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an- gående våre produkter og deres tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt. Montering av hurtiglåsen 8 277 – 278 Demontering av hurtiglåsen 9 278 Inn-/utkopling 10 278 Innstilling av turtallforvalget 11 279 Inndreining av girhodet 12 280 Effektivt arbeid med vinkel- sliperen

Grått markert område: Håndtak (isolert grepflate)
