KÄYTTÖOHJE GWS 17150E CI Professional BOSCH

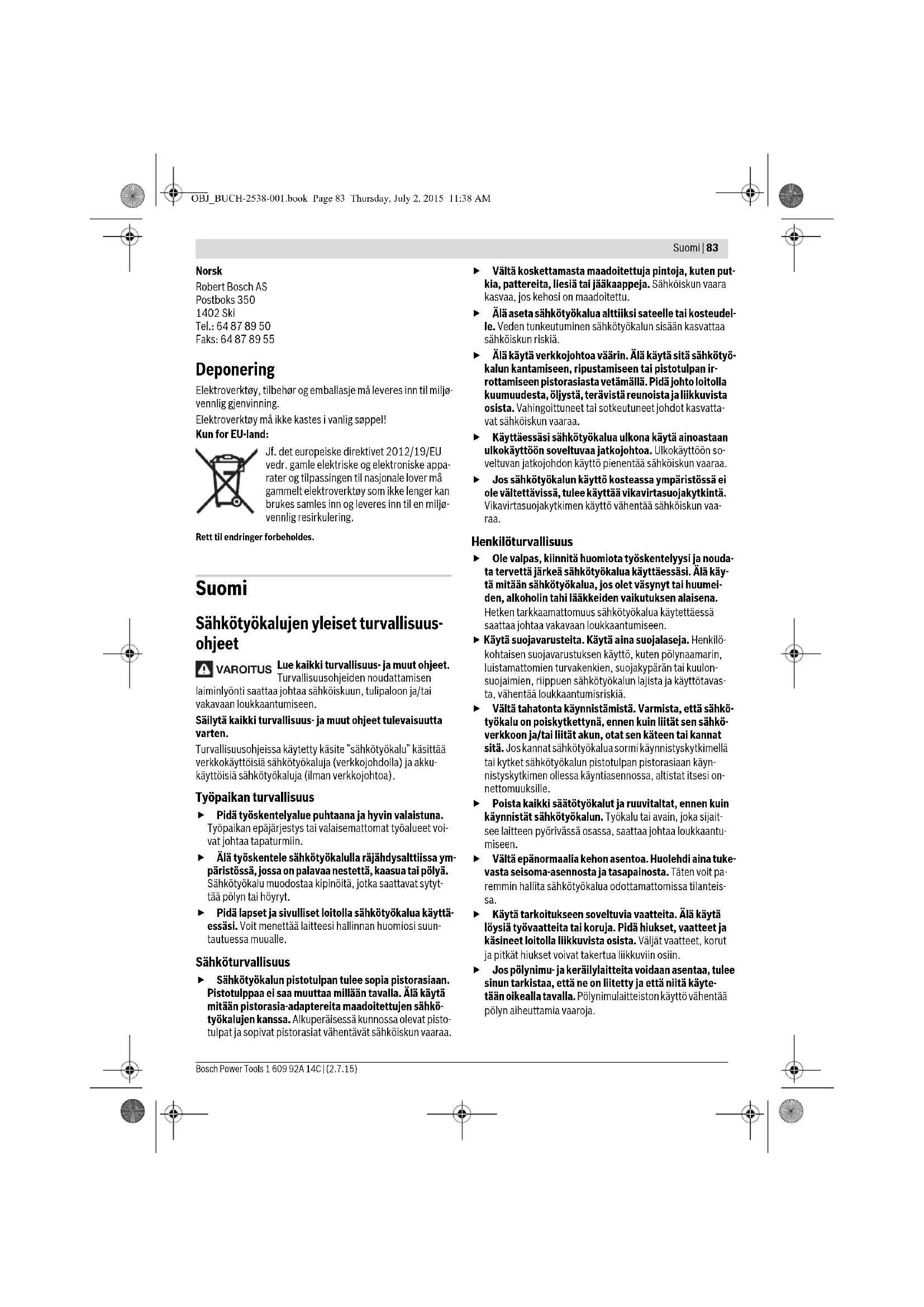

Valg av godkjent slipeverktøy 15 282 Valg av tilbehør – 283 – 285 Mål for aktiviteten Bilde Ta da hensyn til Side OBJ_BUCH-2538-001.book Page 82 Thursday, July 2, 2015 11:38 AMSuomi | 83 Bosch Power Tools 1 609 92A 14C | (2.7.15) Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljø- vennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! Kun for EU-land: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske appa- rater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljø- vennlig resirkulering. Rett til endringer forbeholdes. Suomi Sähkötyökalujen yleiset turvallisuus- ohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt- tää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä- essäsi. Voit menettää laitteesi hallinnan huomiosi suun- tautuessa muualle. Sähköturvallisuus Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkö- työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto- tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta maadoitettuja pintoja, kuten put- kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel- le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö- kalun kantamiseen, ripustamiseen tai pistotulpan ir- rottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta- vat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa- raa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja nouda- ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy- tä mitään sähkötyökalua, jos olet väsynyt tai huumei- den, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö- kohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulon- suojaimien, riippuen sähkötyökalun lajista ja käyttötavas- ta, vähentää loukkaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkö- työkalu on poiskytkettynä, ennen kuin liität sen sähkö- verkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käyn- nistyskytkimen ollessa käyntiasennossa, altistat itsesi on- nettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait- see laitteen pyörivässä osassa, saattaa johtaa loukkaantu- miseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tuke- vasta seisoma-asennosta ja tasapainosta. Täten voit pa- remmin hallita sähkötyökalua odottamattomissa tilanteis- sa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käyte- tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. VAROITUS OBJ_BUCH-2538-001.book Page 83 Thursday, July 2, 2015 11:38 AM84 | Suomi 1 609 92A 14C | (2.7.15) Bosch Power Tools Sähkötyökalujen huolellinen käyttö ja käsittely Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi- tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja py- säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii- tä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli- sia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristukses- sa sekä, että siinä ei ole murtuneita tai vahingoittunei- ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö- työkalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huo- nosti huolletuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä- viä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh- taa vaarallisiin tilanteisiin. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Kulmahiomakoneen turvallisuusoh- jeet Yhteiset varo-ohjeet hiomista, hiekkapaperihio- mista, työskentelyä teräsharjan kanssa ja katkai- suhiontaa varten Tätä sähkötyökalua tulee käyttää hiomakoneena, hiek- kapaperihiomakoneena, teräsharjana ja katkaisuhio- makoneena. Ota huomioon kaikki varo-ohjeet, ohjeet, piirustukset ja tiedot, joita saat sähkötyökalun kanssa. Ellet noudata seuraavia ohjeita, saattaa se johtaa sähköis- kuun, tulipaloon ja/tai vaikeisiin loukkaantumisiin. Tämä sähkötyökalu ei sovellu kiillotukseen. Käyttö, jo- hon sähkötyökalu ei ole tarkoitettu, saattaa aiheuttaa vaa- ratilanteita ja loukkaantumista. Älä käytä mitään lisälaitteita, joita ei valmistaja ole tar- koittanut tai suositellut nimenomaan tälle sähkötyöka- lulle. Vain se, että pystyt kiinnittämään laitetta sähkötyö- kaluusi ei takaa sen turvallista käyttöä. Vaihtotyökalun sallitun kierrosluvun tulee olla vähin- tään yhtä suuri kuin sähkötyökalussa mainittu suurin kierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla nopeudella, saattaa murtua ja sinkoutua ympäristöön. Vaihtotyökalun ulkohalkaisijan ja paksuuden tulee vas- tata sähkötyökalun mittatietoja. Väärin mitoitettuja vaihtotyökaluja ei voida suojata tai hallita riittävästi. Hiomalaikkojen ja laippojen tulee sopia tarkasti sähkö- työkalusi hiomakaraan. Käytettäessä vaihtotyökaluja, jotka liitetään laippaan, tulee vaihtotyökalun reiän hal- kaisijan sopia laipan kiinnityshalkaisijaan. Vaihtotyöka- lut, joita ei kiinnitetä oikein sähkötyökaluun, pyörivät epä- tasaisesti, tärisevät voimakkaasti ja saattavat johtaa hallinnan menettämiseen. Älä käytä vaurioituneita vaihtotyökaluja. Tarkista en- nen jokaista käyttöä, ettei vaihtotyökalussa, kuten hiomalaikoissa ole pirstoutumia tai halkemia, hioma- lautasessa halkeamia tai voimakasta kulumista, teräs- harjassa irtonaisia tai katkenneita lankoja. Jos sähkö- työkalu tai vaihtotyökalu putoaa, tulee tarkistaa, että se on kunnossa tai sitten käyttää ehjää vaihtotyökalua. Kun olet tarkistanut ja asentanut vaihtotyökalun, pidä itsesi ja lähistöllä olevat henkilöt loitolla pyörivän vaih- totyökalun tasosta ja anna sähkötyökalun käydä mi- nuutti täydellä kierrosluvulla. Vaurioituneet vaihtotyö- kalut menevät yleensä rikki tässä ajassa. Käytä henkilökohtaisia suojavarusteita. Käytä käytös- tä riippuen kokokasvonaamiota, silmäsuojusta tai suo- jalaseja. Jos mahdollista, käytä pölynaamaria, kuulon- suojainta, suojakäsineitä tai erikoissuojavaatetta, joka suojaa sinut pieniltä hioma- ja materiaalihiukkasilta. Silmät tulee suojata lenteleviltä vierailta esineiltä, jotka saattavat syntyä erilaisessa käytössä. Pöly- tai hengitys- suojanaamareiden täytyy suodattaa pois työstössä synty- vä pöly. Jos olet pitkään alttiina voimakkaalle melulle, saat- taa se vaikuttaa heikentävästi kuuloon. Varmista, että muut henkilöt pysyvät turvallisella etäi- syydellä työalueeltasi. Jokaisella, joka tulee työalueel- le, tulee olla henkilökohtaiset suojavarusteet. Työkap- paleen tai murtuneen vaihtotyökalun osia saattaa sinkoutua kauemmas ja vahingoittaa ihmisiä myös varsi- naisen työalueen ulkopuolella. Tartu laitteeseen ainoastaan eristetyistä pinnoista teh- dessäsi työtä, jossa vaihtotyökalu saattaisi osua piilos- sa olevaan sähköjohtoon tai sahan omaan sähköjoh- toon. Kosketus jännitteiseen johtoon voi tehdä sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköis- kuun. Pidä verkkojohto poissa pyörivistä vaihtotyökaluista. Jos menetät sähkötyökalun hallinnan, saattaa verkkojohto tulla katkaistuksi tai tarttua kiinni ja vetää kätesi tai käsivar- tesi kiinni pyörivään vaihtotyökaluun. OBJ_BUCH-2538-001.book Page 84 Thursday, July 2, 2015 11:38 AMSuomi | 85 Bosch Power Tools 1 609 92A 14C | (2.7.15) Älä aseta sähkötyökalua pois, ennen kuin vaihtotyöka- lu on pysähtynyt kokonaan. Pyörivä vaihtotyökalu saat- taa koskettaa lepopintaa ja voit menettää sähkötyökalusi hallinnan. Älä koskaan pidä sähkötyökalua käynnissä sitä kanta- essasi. Vaatteesi voi hetkellisen kosketuksen seurauksena tarttua kiinni pyörivään vaihtotyökaluun, joka saattaa tun- keutua kehoosi. Puhdista sähkötyökalusi tuuletusaukot säännöllisesti. Moottorin tuuletin imee pölyä työkalun koteloon, ja voima- kas metallipölyn kasautuma voi synnyttää sähköisiä vaara- tilanteita. Älä käytä sähkötyökalua palavien aineiden lähellä. Kipi- nät voivat sytyttää näitä aineita. Älä käytä vaihtotyökaluja, jotka tarvitsevat nestemäis- tä jäähdytysainetta. Veden tai muiden nestemäisten jäähdytysaineiden käyttö saattaa johtaa sähköiskuun. Takaisku ja vastaavat varo-ohjeet Takaisku on äkillinen reaktio, joka syntyy pyörivän vaihto- työkalun, kuten hiomalaikan, hiomalautasen tai teräshar- jan tarttuessa kiinni tai jäädessä puristukseen. Tarttumi- nen tai puristukseen joutuminen johtaa pyörivän vaihtotyökalun äkilliseen pysähdykseen. Tällöin hallitse- maton sähkötyökalu sinkoutuu tarttumakohdasta vaihto- työkalun kiertosuunnasta vastakkaiseen suuntaan. Jos esim. hiomalaikka tarttuu tai joutuu puristukseen työ- kappaleeseen, saattaa hiomalaikan reuna, joka on uponnut työkappaleeseen, juuttua kiinni aiheuttaen hiomalaikan ponnahduksen ulos työkappaleesta tai aiheuttaa takais- kun. Hiomalaikka liikkuu silloin käyttävää henkilöä vasten tai poispäin hänestä, riippuen laikan kiertosuunnasta tart- tumakohdassa. Tällöin hiomalaikka voi myös murtua. Takaisku johtuu sähkötyökalun väärinkäytöstä tai käytöstä väärään tarkoitukseen. Se voidaan estää sopivin varotoi- min, joita selostetaan seuraavassa. Pitele sähkötyökalua tukevasti ja saata kehosi ja käsi- vartesi asentoon, jossa pystyt vastaamaan takaisku- voimiin. Käytä aina lisäkahvaa, jos sinulla on sellainen, jotta pystyisit parhaalla mahdollisella tavalla hallitse- maan takaiskuvoimia tai vastamomentteja työkalun ryntökäynnissä. Käyttävä henkilö pystyy hallitsemaan takaisku- ja vastamomenttivoimat noudattamalla sopivia suojatoimenpiteitä. Älä koskaan tuo kättäsi lähelle pyörivää vaihtotyöka- lua. Vaihtotyökalu saattaa takaiskun sattuessa liikkua käte- si yli. Vältä pitämästä kehoasi alueella, johon sähkötyökalu liikkuu takaiskun sattuessa. Takaisku pakottaa sähkö- työkalun vastakkaiseen suuntaan hiomalaikan liikkeeseen nähden tarttumiskohdassa. Työskentele erityisen varovasti kulmien, terävien reu- nojen jne. alueella, estä vaihtotyökalua ponnahtamas- ta takaisin työkappaleesta ja juuttumasta kiinni. Pyöri- vällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen. Tämä johtaa hallinnan pettämiseen tai takaiskuun. Älä käytä ketjuteriä tai hammastettuja sahanteriä. Täl- laiset vaihtotyökalut aiheuttavat usein takaiskun tai sähkö- työkalun hallinnan menettämisen. Erityiset varo-ohjeet hiontaan ja katkaisuhion- taan Käytä yksinomaan sähkötyökalullesi sallittuja hioma- työkaluja ja näitä hiomatyökaluja varten tarkoitettuja suojuksia. Hiomatyökaluja, jotka eivät ole tarkoitettuja sähkötyökalun kanssa käytettäviksi ei voida suojata riittä- västi ja ne ovat turvattomia. Taivutetut laikat on asennettava niin, että niiden hio- mapinta ei ulotu laikkasuojuksen tason ulkopuolelle. Asiaankuulumattomasti asennettua hiomalaikkaa, joka ulottuu laikkasuojuksen tason ulkopuolelle ei voida suojata riittävästi. Laikkasuojuksen täytyy olla tukevasti kiinni sähkötyö- kalussa ja niin asennettu, että suurin mahdollinen tur- vallisuus saavutetaan t. s. niin, että mahdollisimman pieni osa hiomatyökalusta on avoin käyttäjää kohti. Laikkasuojus auttaa suojaamaan käyttävää henkilöä mur- tokappaleilta, tahattomalta hiomatyökalun koskettamisel- ta ja kipinöiltä, jotka voivat sytyttää vaatteet palamaan. Hiomatyökaluja saa käyttää ainoastaan siihen käyt- töön mihin niitä suositellaan. Esim.: Älä koskaan hio hiomalaikan sivupintaa käyttäen. Hiomalaikat on tarkoi- tettu hiontaan laikan ulkokehällä. Sivuttain kohdistuva voi- ma saattaa murtaa hiomalaikan. Käytä aina virheetöntä, oikean kokoista ja muotoista kiinnityslaippaa valitsemallesi hiomalaikalle. Sopivat laipat tukevat hiomalaikkaa ja vähentävät näin hiomalaikan murtumisriskiä. Katkaisulaikkojen laipat saattavat poiketa muitten hiomalaikkojen laipoista. Älä käytä isompiin sähkötyökaluihin kuuluneita kulu- neita hiomalaikkoja. Suurempien sähkötyökalujen hio- malaikat eivät sovellu pienempien sähkötyökalujen suu- remmille kierrosluvuille, ja ne voivat murtua. Muita katkaisuhiontaan liittyviä erityisvaro- ohjeita Vältä katkaisulaikan juuttumista kiinni ja liian suurta syöttöpainetta. Älä tee liian syviä leikkauksia. Katkaisu- laikan ylikuormitus kasvattaa sen rasitusta ja sen alttiutta kallistua tai juuttua kiinni ja siten takaiskun ja laikan murtu- misen mahdollisuutta. Vältä aluetta pyörivän katkaisulaikan edessä ja takana. Jos katkaisulaikka liikkuu työkappaleessa sinusta pois- päin, saattaa sähkötyökalu takaiskun sattuessa singota suoraan sinua kohti pyörivällä laikalla. Jos katkaisulaikka joutuu puristukseen tai keskeytät työn, tulee sinun pysäyttää sähkötyökalu ja pitää se rauhallisesti paikoillaan, kunnes laikka on pysähtynyt. Älä koskaan koeta poistaa vielä pyörivää katkaisulaik- kaa leikkauksesta, se saattaa aiheuttaa takaiskun. Määrittele ja poista puristukseen joutumisen syy. OBJ_BUCH-2538-001.book Page 85 Thursday, July 2, 2015 11:38 AM86 | Suomi 1 609 92A 14C | (2.7.15) Bosch Power Tools Älä käynnistä sähkötyökalua uudelleen, jos laikka on kiinni työkappaleessa. Anna katkaisulaikan ensin saa- vuttaa täysi kierroslukunsa, ennen kuin varovasti jat- kat leikkausta. Muussa tapauksessa saattaa laikka tarttua kiinni, ponnahtaa ulos työkappaleesta tai aiheuttaa takais- kun. Tue litteät tai isot työkappaleet katkaisulaikan puris- tuksen aiheuttaman takaiskuvaaran minimoimiseksi. Suuret työkappaleet voivat taipua oman painonsa takia. Työkappaletta tulee tukea molemmilta puolilta, sekä kat- kaisuleikkauksen vierestä että reunoista. Ole erityisen varovainen upotusleikkauksissa seiniin tai muihin alueisiin, joiden taustaa tai rakennetta et pysty näkemään. Uppoava katkaisulaikka saattaa aiheut- taa takaiskun osuessaan kaasu- tai vesiputkiin, sähköjoh- toihin tai muihin kohteisiin. Erityiset varo-ohjeet hiekkapaperihiontaan Älä käytä ylisuuria hiomapapereita, vaan noudata val- mistajan ohjeita hiomapapereiden koosta. Hiomapape- rit jotka ulottuvat hiomalautasen ulkopuolelle, saattavat ai- heuttaa loukkaantumista tai johtaa kiinnijuuttumiseen, hiomapaperin repeytymiseen tai takaiskuun. Erityiset varo-ohjeet työskentelyyn teräsharjan kanssa Ota huomioon, että teräsharjasta irtoaa lankoja myös normaalikäytössä. Älä ylikuormita lankoja käyttämällä liian suurta painetta työkappaletta vasten. Irti sinkoutu- vat langan kappaleet voivat helposti tunkeutua ohuen vaat- teen tai ihon läpi. Jos suojusta suositellaan, tulee sinun varmistaa, ettei suojus ja teräsharja voi koskettaa toisiaan. Lautas- ja kuppiharjojen halkaisijat voivat laajeta puristuspaineen ja keskipakovoiman johdosta. Muita turvallisuus- ja työohjeita Ota verkkojännite huomioon! Virtalähteen jännitteen tulee vastata sähkötyökalun tyyppikilvessä olevia tie- toja. Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi tai käänny paikallisen jake- luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköis- kuun. Vapauta käynnistyskytkin ja saata se off-asentoon, jos virransyöttö keskeytyy esim. sähkökatkoksen tai verk- kopistotulpan irrottamisen takia. Materiaalien, kuten lyijypitoisen pinnoitteen, muuta- mien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia ja johtaa allergisiin reaktioi- hin, hengitystiesairauksiin ja/tai syöpään. Asbestipitoi- sia aineita saavat käsitellä vain ammattilaiset. – Käytä materiaalille soveltuvaa pölynimua, jos se on mahdollista. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengi- tyssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset koski- en käsiteltäviä materiaaleja. Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Jos hiomalaikka on murtunut käytön aikana, tai jos laikan suojuksen/sähkötyökalun kiinnityslaitteisiin on tullut vika, on sähkötyökalu heti lähetettävä korjaukseen keskushuol- toon tai valtuutettuun huoltoliikkeeseen, katso osoite lu- vusta ”Asiakaspalvelu ja käyttöneuvonta”. Säädä laikkasuojus niin, että kipinäsuihku käyttäjän suuntaan estyy. Laikkasuojus saa kääntyä ainoastaan vaihteiston pääs- sä olevaa lukitusvipua painettaessa. Muussa tapauk- sessa sähkötyökalun käyttöä ei saa jatkaa, vaan se on toimitettava huoltoon. Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi. Käytä karan lukitusta vain katkaisulaikan ollessa py- sähdyksissä. Muussa tapauksessa sähkötyökalu saattaa vaurioitua. Tarkista hiomatyökalun asennuksen jälkeen ennen käynnistystä, että hiomatyökalu on oikein asennettu ja pystyy pyörimään vapaasti. Varmista, että hiomatyö- kalu ei osu laikan suojukseen tai muihin osiin. Kun sähkötyökalua käytetään siirrettävien sähkövoimalait- teiden (generaattoreiden) kanssa, saattaa sähkötyökalun käynnistyksessä esiintyä tehonmenetystä tai epänormaa- lia toimintaa. Suuri puristusvoima voi ylikuormittaa sähkötyökalua. Ylikuormitus voi johtaa sähkötyökalun ylikuumenemi- seen ja vaurioitumiseen. Anna sähkötyökalun käydä muutaman minuutin kuormittamattomana voimakkaan kuormituksen jälkeen, jotta se jäähtyy. Älä käytä sähkötyökalua katkaisuhiontatelineessä. Älä koskaan käytä katkaisulaikkaa rouhintahiontaan. Pikakiinnitysmutteria saa käyttää vain hioma- ja kat- kaisulaikkojen kanssa. Käytä ainoastaan virheetöntä, moitteettomassa kunnossa olevaa pikakiinnitysmutte- ria. Älä vedä ulos vaihteiston päätä sitä kierrettäessä – katso kuva 12, sivu 280. Käynnistä energiansäästön takia sähkötyökalu vain, kun käytät sitä. OBJ_BUCH-2538-001.book Page 86 Thursday, July 2, 2015 11:38 AMSuomi | 87 Bosch Power Tools 1 609 92A 14C | (2.7.15) Tunnusmerkit Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemi- sessa ja ymmärtämisessä. Opettele tunnusmerkit ja niiden merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua käyttä- mään sähkötyökaluasi paremmin ja turvallisemmin. Tunnusmerkki Merkitys Tuotenumero Lue kaikki turvallisuus- ja käyttöohjeet Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä Käytä suojakäsineitä Käytä kuulonsuojainta. Käytä suojalaseja Liikesuunta Älä käytä voimaa tähän työvaiheeseen. Pieni kierrosluku Suuri kierrosluku Käynnistys Poiskytkentä Käynnistyskytkimen lukitus Avaa käynnistyskytkimen lukitus Kielletty menettely Sallittu menettely Seuraava tapahtumavaihe

Antoteho n Nimellinen kierrosluku

Kierrosluvun säätöalue l = hiomakaran pituus

= hiomakaran halkaisija D = hiomalaikan maks. halkaisija

= hiomalaikan sisähalkaisija Kierrosluvun esivalinta Vakioelektroniikka Takaiskun poiskytkentä Uudelleenkäynnistyssuoja Uudelleenkäynnistyssuoja estää sähkö- työkalun hallitsemattoman käynnistyk- sen virtakatkon jälkeen. Uutta käyttöönottoa varten tulee käyn- nistyskytkin siirtää poiskytkettyyn asen- toon ja sähkötyökalu tulee sitten käyn- nistää uudelleen. Käynnistysvirran rajoitin Lisätietoa Pintahionta Hionta hiomapyöröllä Paino vastaa EPTA-Procedure 01/2003 tärinävaimennetulla lisäkahvalla Paino vastaa EPTA-Procedure 01/2003 vakiolisäkahvalla /II Suojausluokan II tunnusmerkki (täysin eristetty)

Äänen painetaso KEpävarmuus

Värähtelyn yhteisarvot Tunnusmerkki Merkitys

OBJ_BUCH-2538-001.book Page 87 Thursday, July 2, 2015 11:38 AM88 | Suomi 1 609 92A 14C | (2.7.15) Bosch Power Tools Vakiovarusteet Kulmahiomakone, laikkasuojus, lisäkahva. Erikoiset laikkasuojukset, vaihtotyökalu ja muut kuvissa näky- vät tai selostuksessa esiintyvät lisätarvikkeet eivät kuulu va- kiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu metalli-, kivi- ja keramiikka-ainei- den karhentamiseen ja laattojen poraamiseen.Käytä erityistä katkaisusuojusta sidoshioma-ainetta käytettäessä. Käytön aikana on huolehdittava riittävästä pölyn imusta. Käsisuojusta (lisätarvike) käyttäen voidaan sähkötyökalua käyttää harjaukseen ja hiontaan taipuisan hiomalautasen kanssa. Sähkötyökalu on tarkoitettu kuivatyöstöön. Tekniset tiedot Tuotteen tekniset tiedot löytyvät taulukosta sivulla 264–266. Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jän- nitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaih- della. Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenume- ro. Yksittäisten koneiden kauppanimitys saattaa vaihdella. Standardinmukaisuusvakuutus Vakuutamme yksinomaisella vastuulla, että kohdassa ”Tekni- set tiedot” kuvattu tuote vastaa direktiivien 2011/65/EU,

19. huhtikuuta 2016 asti: 2004/108/EY, 20. huhtikuuta

2016 alkaen: 2014/30/EU ja direktiivin, 2006/42/EY kaik- kia asiaankuuluvia vaatimuksia ja direktiiveihin tehtyjä muu- toksia ja on seuraavien standardien mukainen: EN 60745-1, EN 60745-2-3. Tekninen tiedosto (2006/42/EY): Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 02.07.2015 Melu-/tärinätiedot Tuotteen mittausarvot löytyvät taulukosta sivulla 264–266. Melun mittausarvot on määritetty EN 60745-2-3 mukaan. Värähtelyn yhteisarvot a

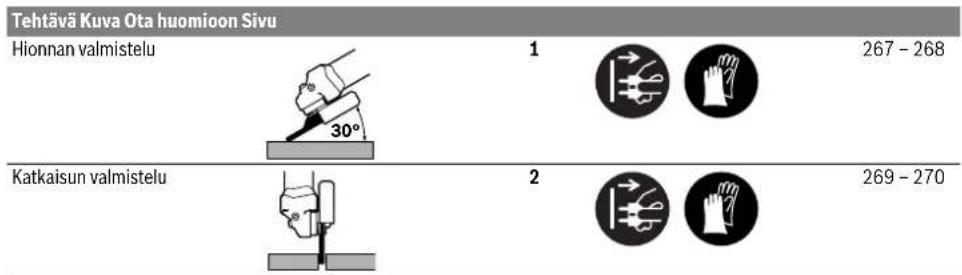

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745-2-3 mukaan. Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arvioin- tiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin vä- rähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saat- taa kasvattaa koko työaikajakson värähtelyrasitusta huomat- tavasti. Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi- tusta. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalu- jen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi. Asennus ja käyttö Seuraava taulukko näyttää sähkötyökalun asennukseen ja käyttöön liittyvät kohdat. Ohjeet ja käyttökohdat näytetään kussakin kuvassa. Käytön lajista riippuen tarvitaan ohjeiden erilaisia yhdistelmiä. Ota turvallisuusohjeet huomioon. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Tehtävä Kuva Ota huomioon Sivu Hionnan valmistelu 1 267 – 268 Katkaisun valmistelu 2 269 – 270 30° OBJ_BUCH-2538-001.book Page 88 Thursday, July 2, 2015 11:38 AMSuomi | 89 Bosch Power Tools 1 609 92A 14C | (2.7.15) Kiven ja laattojen leikkauksen valmistelu (suositus) 3 271 – 272 Hionnan valmistelu pölynimu- suojusta käyttäen 4 273 – 274 Maalinpoiston valmistelu 5 275 Ruosteenpoiston valmistelu 6 276 Laatan porauksen valmistelu 7 277 Pikakiinnitysmutterin asennus 8 277 – 278 Pikakiinnitysmutterin irrotus 9 278 Käynnistys ja pysäytys 10 278 Kierrosluvun esivalinnan asetus 11 279 Vaihteiston pään kierto 12 280 Tehtävä Kuva Ota huomioon Sivu OBJ_BUCH-2538-001.book Page 89 Thursday, July 2, 2015 11:38 AM90 | Ελληνικά 1 609 92A 14C | (2.7.15) Bosch Power Tools Huolto ja puhdistus Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau- kot puhtaina, jotta voit työskennellä hyvin ja turvalli- sesti. Käytä vaativissa käyttöolosuhteissa mahdollisuuksien mukaan aina imulaitetta. Puhalla tuuletusaukot puhtaiksi tihein välein ja kytke eteen vikavirtasuojakytkin (PRCD). Metallia työstettäessä sähkötyökalun sisälle saattaa kerään- tyä sähköä johtavaa pölyä. Sähkötyökalun suojaeristys saat- taa heikentyä. Varastoi ja käsittele lisätarviketta huolellisesti. Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit- taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli- suuden vaarantamisen välttämiseksi. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektro- niikkalaitteita koskevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan tulee käyttökelvotto- mat sähkötyökalut kerätä erikseen ja toimit- taa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään.

harmaana merkitty alue: Käsi- kahva (eristetty tartuntapinta)
