Tuotetyyppi	Kulmahiomakone
Merkki	Bosch
Malli	GWS 21230 JHV Professional
Hiomalaikan maksimihalkaisija	230 mm
Tyhjäkäyntinopeus	6500 r/min
Syöttöjännite	220–230 V
Äänitaso	90 dB(A) (intensiteetti) / 103 dB(A) (melutaso)
Käsi-varistärinä	5,5 m/s²
Päätoiminnot	Katkaisu, hionta, harjaus
Suojaus	Säädettävä suojakupu, jossa nopea lukitus tai kiristysruuvi
Lisäkahva	Tärinää vaimentava (VIBRATION CONTROL)
Karalukitus	Kyllä, lukituspainike
Kytkin	Käynnistys/pysäytys lukituksella
Pään kierto	90° askelin (4 asentoa)
Kahvan suuntaus	90° vasemmalle tai oikealle
Käynnistysvirran rajoitus	Kyllä (tyyppi J)
Huolto	Puhdista jäähdytysritilät säännöllisesti
Yhteensopivat lisävarusteet	Katkaisu-/hiomalaikat, hiomalevyt, kuppiharjat, kuppihiomalaikat, käsien suojat
Työstettävät materiaalit	Metalli, kivi (kuiva)
Huoltopalvelu	Bosch Ranska, Belgia, Sveitsi (katso ohjeet)

Usein kysytyt kysymykset - GWS 21230 JHV Professional BOSCH

Kuinka suojakupu asennetaan?

Ennen toimenpiteitä irrota laite verkosta. Ruuvikupu: löysää kiristysruuvia (13), aseta kupu koodausnokka käyttöakselin uran kanssa, suuntaa suljettu puoli itseäsi kohti, kiristä ruuvi. Nopealukkokupu: avaa vipu (8), aseta kupu, sulje vipu. Säädä kiristysvoimaa säätöruuvilla (7).

Kuinka vaihdan hiomalaikan?

Irrota laite verkosta. Lukitse työstökaran (5) avulla lukituspainikkeella (2) täydellisen pysähtymisen jälkeen. Löysää kiristysmutteri (11 tai 12) kuulakärkiavaimella (17). Vaihda laikka. Kokoonpanossa huomioi mitoitus (reikä 22,2 mm). Kiristä mutteri. Suorita tyhjäkäyntikoe 30 sekunnin ajan.

Kuinka käytän SDS-clic-pikakiristysmutteria?

Pikakiristysmutteri (12) korvaa standardimutterin katkaisu-/hiomalaikoille. Varmista, ettei se ole vaurioitunut. Kierrä se käsin karalle myötäpäivään niin, että nuoli osoittaa merkkiä. Lukitse kara painikkeella (2) kiristystä varten. Irrottaaksesi kierrä uritettua rengasta vastapäivään. Älä koskaan pakota pihdeillä.

Kuinka vähennän tärinää käytön aikana?

Käytä mukana toimitettua tärinää vaimentavaa lisäkahvaa (VIBRATION CONTROL). Se vähentää tärinän alle 2,5 m/s². Varmista, että se on kunnolla kiinni eikä vaurioitunut. Älä muokkaa sitä. Ota vakaa asento ja pidä laitetta tukevasti molemmin käsin.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina suojalaseja ja kuulonsuojaimia. Käytä lisäkahvaa jatkuvasti. Pidä laitetta lujasti molemmin käsin. Älä koskaan työskentele ilman sopivaa suojakupua. Tarkista, että laikka on asennettu oikein ennen käyttöä. Sähkökatkon sattuessa irrota välittömästi. Pidä työympäristö puhtaana pölyräjähdysten välttämiseksi.

Kuinka puhdistan ja huollan laitetta?

Ennen puhdistusta irrota pistoke. Puhdista laite ja sen jäähdytysritilät säännöllisesti. Johtavaa pölyä (metallit) aiheuttavissa töissä puhalla ritilöitä usein ja käytä paikallaan olevaa imuria. Asenna vikavirtasuoja ylävirtaan. Anna kaikki korjaukset valtuutetulle Bosch-huoltopalvelulle.

Kuinka säädän kahvan asentoa?

Kääntääksesi kahvan (27) 90° vasemmalle tai oikealle, vedä lukituksen avaus (26) voimakkaasti nuolen suuntaan, käännä sitten kahvaa, kunnes se napsahtaa paikalleen. Kytkintä voidaan käyttää vain, kun kahva on lukittu yhteen kolmesta asennosta. Älä avaa lukitusta, kun kytkin on lukittu.

Kuinka katkaisen kiveä tällä hiomakoneella?

Käytä ehdottomasti ohjaustelinettä imusuojakuvulla (lisävaruste). Työskentele kuivana. Asenna timanttikatkaisulaikka. Käytä sopivaa pölynimuria ja käytä maskia. Käytä kohtalaista syöttönopeutta. Jos laikka kuumenee (kipinäkehä), anna sen jäähtyä tyhjäkäynnillä. Terävöitä tarvittaessa hiomamateriaalissa.

Mitä tehdä, jos katkaisulaikka juuttuu?

Juuttumisen sattuessa pysäytä laite välittömästi. Odota lisävarusteen täydellistä pysähtymistä (inertia). Älä pakota. Irrota laite verkosta ja poista laikka varovasti. Tarkista laikka vaurioiden varalta; älä käytä uudelleen vaurioitunutta tai muotoutunutta laikkaa. Ennen työn jatkamista varmista, että lisävaruste pyörii vapaasti.

Mistä löydän varaosia tai lisävarusteita?

Käytä vain alkuperäisiä Bosch-lisävarusteita. Varaosat ja räjäytyskuvat ovat saatavilla osoitteesta www.bosch-pt.com. Tilauksen yhteydessä anna tyyppikilven 10-numeroinen viitenumero. Ranskassa ota yhteyttä huoltopalveluun numerossa 0800 05 50 51 tai sähköpostitse [e-mail].

KÄYTTÖOHJE GWS 21230 JHV Professional BOSCH

Tekniset tiedot
Kulmahiomakone GWS 21-180 H Professional	GWS 21-230 H Professional	GWS 24-180 B Professional
Tilausnummer 0 601 851 0.. 0 601 852 0.. 0 601 853 0..
Käynnistysvirran rajoittimella	GWS 21-180 JH Professional	GWS 21-230 JH Professional	GWS 24-180 JB Professional
Tilausnummer 0 601 851 9.. 0 601 852 9.. 0 601 853 9..
Ottotoho* [W] 2 100 2 100 2 400
Antoteho [W] 1 350 1 350 1 700
Tyhjäkäntyterros- luku [min -1]	8 500 6 500 8 500
Hontalaikan Ø, maks. [mm] 180 230 180
Hiomakaran kierre M 14 M 14 M 14
Paino ilman verkkjohtoa, n. [kg] 4,3	4,3	5,1
Sujausluokka	/ II	/ II	/ II
Kulmahiomakone GWS 24-180 H Professional	GWS 24-230 B Professional	GWS 24-230 H Professional
Tilausnummer 0 601 853 4.. 0 601 854 0.. 0 601 854 4..
Käynnistysvirran rajoittimella	GWS 24-230 JB Professional	GWS 24-230 JH Professional
Tilausnummer	0 601 854 9.. 0 601 854 5..
Ottotoho* [W] 2 400 2 400 2 400
Antoteho [W] 1 700 1 700 1 700
Tyhjäkäntyterros- luku [min -1]	8 500 6 500 6 500
Hontalaikan Ø, maks. [mm] 180 230 230
Hiomakaran kierre M 14 M 14 M 14
Paino ilman verkkjohtoa, n. [kg] 5,1	5,1	5,1
Sujausluokka	/ II	/ II	/ II
Kulmahiomakone GWS 26-180 B Professional	GWS 26-180 H Professional	GWS 26-230 B Professional	GWS 26-230 H Professional
Tilausnummer 0 601 855 0.. 0 601 855 4.. 0 601 856 0.. 0 601 856 4..
Käynnistysvirran rajoittimella	GWS 26-180 JB Professional	GWS 26-230 JB Professional	GWS 26-230 JH Professional
Tilausnummer 0 601 855 9..	0 601 856 9.. 0 601 856 5..
Ottotoho* [W] 2 600 2 600 2 600 2 600
Antoteho [W] 1 800 1 800 1 800 1 800
Tyhjäkäntyterros- luku [min -1]	8 500 8 500 6 500 6 500
Hontalaikan Ø, maks. [mm] 180 180 230 230
Hiomakaran kierre M 14 M 14 M 14 M 14
Paino ilman verkkjohtoa, n. [kg] 5,1	5,1	5,1	5,1
Sujausluokka	/ II	/ II	/ II	/ II
* Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alemmla jännitteellä ja maakohtaisissa versioissa saattavat tiedot vaiddella. Ota huomion koneesi tilausnummer. Yksittäisten koneiden kauppanimity saattaa vaivdella. Kytkentätapahtumat aikaansaatv lyhtaikaisia jännitteen alenemisia. Huonoissa verkkö-olsuhteissa saattaata tamä vaikuttaa haitatissesti muhin laitteisiin. Verkkoimpedansssin ollesa alle 0,25 Ohm ei Häiröitä ole odottettavissa.

Koneen osat Työturvallisuus

Laitteen osien numerointi viittaa grafiikkasivussa olevaan laitteen kuvaan.

Avaa taitettava kuvasivu ja pidä se esillä, kun tutustut käyttöohjeeseen.

1 Lisakahvan kierre (3x) 2 Karan lukituspainike 3 Käynnistyskytkin 4 Lisakahva 5 Hiomakara 6 Laikkasuojus 7 Saatoruuvi 8 Kiristysvipu 9 Kiinnityslaippa O-renkaineen 10 Hionta-/katkaisulaikka 11 Kiristysmutteri 12 Pikakiristysmutteri *SDS-clic 13 Kiristysruuvi 14 Turvanokka 15 Kuppilaikan suojus 16 Kuppilaikka 17 Kaksireikäavain kiristysmutteria varten 18 Käsisuojus 19 Valikelaatat 20 Kumihiomalautanen 21 Hiomapaperi 22 Pyörömutteri 23 Kuppiharja 24 Timanttikatkaisulaikka 25 Poistoimukuvulla varustettu ohjainkelkka 26 Kahvan vapautusvipu 27 Kahva 28 Katkaisuteline* Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen!

Vaaraton työskentely laitteella on mahdollinen ainoastaan luettuasi huolellisesti käyttö- ja turvaohjeet, sekä seuraamalla ohjeita tarkasti. Lisäksi tulee noudattaa oheen liitetyn vihkon

sen yleisiä turvaohjeita. Ennen ensimmäistä käyttöä sinun tulisi saada käytännön opastusta.

Käytä suojalaseja ja kuulosuojaimia. Käytä turvallisuutesi takia myös muita suojavarusteita, kuten suojakäsineitä, tukevia jalkineita, kypärää ja suojusvaatetta. Työssä syntyvä pöly saattaa olla terveydelle haitallinen, palava tai räjähdysaltis. Sopivat suojatoimenpiteet ovat välttämättömät.

Esimerkiksi: Monia pölyjä pidetään karsinogeenisinä. Käytä soveltuvaa pölyn-/lastunimua ja pölynsuojanaamaria.

Kevytmetallipöly voi syttyä palamaan tai räjähtää. Pidä aina työpaikka puhtaana, sillä aine-sekoitukset ovat erityisen vaarallisia. Jos verkkojohto vahingoittuu tai katkeaa työn aikana, ei johtoa saa koskettaa, vaan pistotulppa on välittömästi irrotettava pistorasiasta. Älä koskaan käytä laitetta, jos verkkojohto on viallinen. Liitä laitteet, joita käytetään ulkona, vikavirtasuojakytkimen (FI) kautta, jonka laukaisuvirta on korkeintaan 30 mA. Älä käytä laitetta sateessa tai kosteudessa. Pidä työskentelyn aikana aina konetta kaksin käsin ja seiso tukevasti. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä. Tarkista aina, että verkkojohto kulkee koneesta poispäin. Pysäytä aina kone, ennen kuin asetat sen pois käsistä ja odota, että koneen pyörintä lakkaa. Virtakatkoksen sattuessa tai pistotulpan irrotessa pistorasiasta, tulee käynnistyskytkin välittömästi vapauttaa ja saattaa ei-asentoon. Tämä estää hallitsemattoman uudelleenkäynnistyksen. Laitetta saa käyttää vain kuivaleikkaukseen/kuivahiontaan. Kaikissa koneella suoritettavissa töissä on lisakahvan oltava asennettuna.

Pidä sähkötyökalua ainoastaan eristetyistä kahvoista, jos työkalu saattaa osua piilossa olevaan johtoon tai omaan verkkojohtoon. Kosketus jännitteisen johdon kanssa saattaa tehdä koneen metalliosat jännitteisiksi ja aiheuttaa sähköiskun. Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi tai käänny paikallisen jakeluyhtiön puoleen.

Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun. ■ Hionta- tai katkaisulaikkoja käytettäessä on laikkasuojuksen 6 oltava asennettuna. Käsijousi 18 (lisätarvike) tulee asentaa kaikkia töitä varten, joissa käytetään kumihiomalautasta 20 tai kuppiharjaa 23/laikkaharjaa/tasoliuskalaikkaa. Käytä pölynpoistoa kiveä työstettäessä. Pölynimurin tulee olla sallittu kivipölyn imurointiin. Käytä ohjainta, kun leikkaat kiveä. ■ Asbestipitoista materiaalia ei saa työstää. Käytä ainoastaan hiomatyökaluja, joiden suurin sallittu kierrosluku on vähintään yhtä suuri kuin kyseisen koneen tyhjäkäyntikierrosluku. Tarkista hiomavälineet ennen käyttöä. Hiomavälineiden on oltava oikein asennettuja ja niiden täytyy pystyä pyörimään vapaasti. Suorita koeajo vähintään 30 sekunnin ajan ilman kuormitusta. Älä käytä vahingoittuneita, epäsäännöllisen muotoisia tai täriseviä hiomatyövälineitä. ■ Suojaa hiomalaitetta iskuilta, kolhuilta ja rasvalta. Vie vain käynnissä oleva kone työkappaletta vasten. Pidä kädet poissa pyörivistä hiomavälineistä. Tarkista laikan pyörimissuunta. Pidä aina laite niin, että kipinät ja hiomapöly lentävät kehosta poispäin. ■ Metallien hionnassa syntyy kipinöinti. Tarkista, ettei kenellekään aiheuteta vaaraa. Tulipalovaaran takia ei lähistöllä saa olla mitään palavia aineita (kipinäetäisyydellä). ■ Ole varovainen, kun teet uraa esim. kantaviin seiniin: Katso statiikkaohjeet. ■ Katkaisulaikan kiinnitarttuminen johtaa koneen takaiskuun. Pysäytä välittömästi kone tässä tapauksessa.

■ Tarkista hiomalaikkojen mitat. Reiän halkaisijan täytyy sopia kiinnityslaippaan 9 välyksettä. Älä käytä supistuskappaleita tai sovitteita. ■ Älä koskaan käytä katkaisulaikkoja rouhintalaikkoina. Älä aseta katkaisulaikkaan sivuttaista painetta. Ota huomioon hiomavälineen valmistajan asennus- ja käyttöohje. Huomio! Hiomalaikka pyörii vielä laitteen poiskytkennän jälkeen. ■ Älä kiinnitä laitetta ruuvipenkkiin. ■ Älä koskaan anna lapsille lupaa käyttää konetta. ■ Bosch takaa laitteen moitteettoman toiminnan ainoastaan, jos käytetään tälle laitteelle tarkoitettuja alkuperäisiä varaosia.

Asianmukainen käyttö

Laite on tarkoitettu metalli- ja kiviainesten katkaisuun, hiontaan ja harjaukseen ilman veden käyttöä. Kiven katkaisussa täytyy käyttää ohjainkelkkaa.

Statiikkaohjeita

Kantavien seinien lovia säätelevät standardi DIN 1053 osa 1 ja kansalliset määräykset.

Nämä ohjeet on ehdottomasti noudatettava. Ennen työn aloittamista on neuvoteltava vastaavan staattikon, arkkitehdin tai asianomaisen rakennusjohdon kanssa.

Asenna suojavarustukset

■ Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä. ■ Hionta- tai katkaisulaikkoja käytettäessä on laikkasuojuksen 6 oltava asennettuna.

Suojus kiristysruuveineen

Suojuksessa 6 sijaitseva turvanokka 14 varmistaa, että vain konemalliin sopiva suojus pystytään asentamaan.

Avaa tarvittaessa kiristysruuvi 13.

Aseta turvanokalla 14 varustettu suojus 6 koneen pään karan kaulan turvauraan ja käännä se haluttuun asentoon (työasentoon).

Laikkasuojuksen 6 suljetun puolen tulee aina olla käyttäjään päin.

Kiristä kiristysruuvi 13.

Pikalukolla varustettu suojus

Laikkasuojus on säädetty karan kaulan halkaisijaan sopivaksi. Tarvittaessa voidaan kiinnityksen kiristysvoima muuttaa avaamalla tai kiristämällä säätöruuvia 7. Tarkista tällöin aina, että laikkasuojus 6 istuu tiukasti karan kaulassa.

Avaa kiristysvipu 8.

Aseta laikkasuojus 6 laitteen karan kaulaan ja kierrä se haluttuun asentoon (työasentoon).

Sulje kiristysvipu 8 laikkasuojuksen 6 kiristämiseksi.

Laikkasuojuksen 6 suljetun puolen tulee aina olla käyttäjään päin.

Lisakahva

■ Kaikissa koneella suoritettavissa töissä on lisakahvan oltava asennettuna.

Kierrä lisakahva 4 koneen päähän, ottaen huomioon työskentelytavan.

Tärinää vaimentava lisäkahva

Tärinää vaimentava lisakahva mahdollistaa työskentelyn pienellä tärinällä ja näin ollen myös miellyttävämmän sekä varmemman työskentelyn.

Älä tee lisakahvaan mitään muutoksia.

Älä jatka vaurioituneen lisakahvan käyttöä.

Käsisuojus

Käsisuojus 18 (lisätarvike) tulee asentaa kaikkia töitä varten, joissa käytetään kumihiomalautasta 20 tai kuppiharjaa 23/laikkaharjaa/tasoliuskalaikkaa. Käsisuojus 18 kiinnitetään lisakahvan 4 avulla.

Hiomatyökalun asennus

■ Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Käytä ainoastaan hiomatyökaluja, joiden suurin sallittu kierrosluku on vähintään yhtä suuri kuin kyseisen koneen tyhjäkäyntikierrosluku.

Hionta- ja katkaisulaikat tulevat käytössä hyvin kuumiksi; älä kosketa laikkoja, ennen kuin ne ovat jäähtyneet.

Puhdista hiomakara ja kaikki asennettavat osat. Lukitse hiomakara 5 karan lukituspainikkeella 2 hiomatyökaluja kiinnitettäessä ja irrotettaessa.

Paina karan lukituspainiketta 2 ainoastaan hiomakaran ollessa pysähdyksissä!

Hionta-/katkaisulaikka

Tarkista hiomalaikkojen mitat. Reiän halkaisijan täytyy sopia kiinnityslaippaan 9 välyksettä. Älä käytä supistuskappaleita tai sovitteita.

Käytettäessä timanttikatkaisulaikkaa on tarkistettava, että timanttikatkaisulaikassa oleva kiertosuuntaa osoittava nuoli osoittaa koneen kiertosuuntaan (kiertosuuntaa osoittava nuoli koneen päässä).

Katso asennusohjeet kuvasivulta.

Kierrä kiristysmutteri 11 paikoilleen ja kiristä kaksireikäavaimella (katso kappaletta "Pikakiristysmutteri").

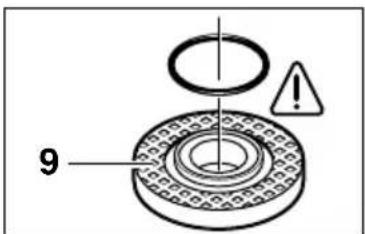

Kiinnityslaipan 9 keskityslaipan ympärille on asennettu O-rengas (muoviosa).

Jos O-rengas puuttuu tai jos se on viallinen, tulee se ehdottomasti vaihtaa uuteen (tilaus n:o 1 600 210 039), ennen kuin kiinnityslaippa 9 asennetaan.

Kun hiomatyökalu on asennettu, tulee ennen käynnistämistä tarkistaa, että hiomatyökalu on oikein asennettu ja että se pystyy kiertämään vapaasti.

Tasoliuskalaikka

Poista tarpeen mukaan suojus 6 ja asenna käsisuojus 18. Asenna erikoinen kiinnityslaippa 9 (lisätarvike, tilaus n:o 2 605 703 028) ja tasoliuskalaikka hiomakaraan 5. Kierrä kiristysmutteri 11 paikoilleen ja kiristä se hyvin kaksireikäavaimella.

Kumihiomalautanen 20

Poista tarpeen mukaan suojus 6 ja asenna käsisuojus 18.

Aseta ennen kumihiomalautasen 20 asennusta 2 välikelaippaa 19 hiomakaraan.

Katso asennusohjeet kuvasivulta.

Kierrä pyörömutteri 22 paikoilleen ja kiristä se hyvin kaksireikäavaimella.

Kuppiharja 23/laikkaharja

Poista tarpeen mukaan suojus 6 ja asenna käsinsuojus 18.

Hiomatyökalu on pystyttävä kiertämään hiomakaraan 5 niin pitkälle, että se tukee hiomakaran kierteen lopussa sijaitsevaan hiomakaran laippaan. Kiristä kiintoavaimella.

Kuppilaikka

Käytä erikoista suojusta 15 työstettäessä kuppilaikan kanssa.

Kuppilaikan 16 tulisi ulottua vain niin paljon ulos suojuksesta 15, kuin kyseinen työstö ehdottomasti vaatii.

Säädä suojus 15 tähän mittaan.

Katso asennusohjeet kuvasivulta.

Kierrä kiinnitysmutteri 11 paikoilleen ja kiristä se sopivalla taivutetulla kaksireikäavaimella 17.

Pikakiristysmutteri SDS-lic

Kiristysmutterin 11 tilalla voidaan käyttää pikakiristysmutteria 12 (lisätarvike). Pikakiristysmutteri mahdollistaa työkalujen kiinnityksen ilman työkaluja.

Pikakiristysmutteria 12 saadaan käyttää ainoastaan hionta- ja katkaisulaikkojen kiinnitykseen.

Käytä ainoastaan moitteetonta, ehjää pikakiristysmutteria 12.

Tarkista pikakiristysmutteria kiinnitettäessä, ettei pinta, jossa on tekstiä, tule hiomalaikkaa vasten. Nuolen tulee osoittaa indeksimerkkiä 29.

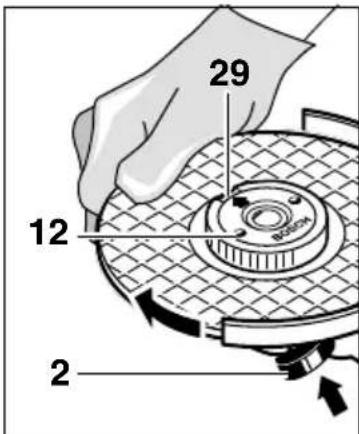

Lukitse kara painamalla karan lukituspainiketta 2. Kiristä pikakiristysmutteri kiertämällä hiomalaikkaa voimakkaasti myötäpäivään.

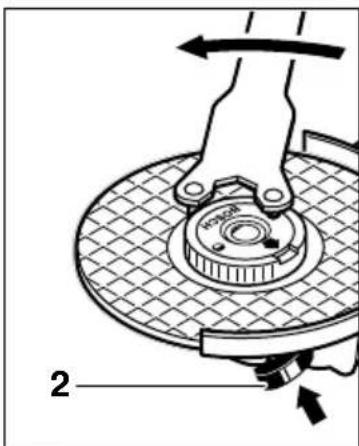

Oikein kiinnitetty, kunnossa oleva pikakiristysmutteri voidaan avata käsin, kiertämällä rihlattua rengasta vastapäivään.

Älä koskaan avaa kiinnijuuttunutta pikakiristysmutteria pihdeillä, vaan käytä kaksireikäavainta. Aseta kaksireikäavain kuvan osoittamalla tavalla.

Sallitut hiomatyökalut

Kaikkia tässä käyttöohjeessa mainittuja hiomatyökaluja voidaan käyttää.

Käytettävien hiomatyökalujen sallitun kierrosluvun [^-1] ja kehänopeuden [m/s] tulee vähintään vastata taulukossa olevia arvoja.

Tarkista siksi aina hiomatyökalun nimilapussa mainittu sallittu kierrosluku/kehänopeus.

	maks. [mm] [mm]			d -1[mm/s]
	D	b
b d	180	8	22,2	8 500	80
	230	8	22,2	6 500	80
D	180	-	-	8 500	80
	230	-	-	6 500	80
b | d	100	30 M	14 8 50	0 45

Käyttöönotto

Tarkista verkkojännite: Virtalähteen jännitteen täytyy olla sama kuin mallikilpeen merkitty. 230 V -merkityillä laitteilla voidaan käyttää myös 220 V verkoissa.

Käynnistys ja pysäytys

Käynnistä laite työntämällä käynnistyskytkin 3 eteenpäin.

Lukitse käynnistyskytkin 3 työntämällä sitä kauemmas eteen painetussa tilassa.

Pysäytä kone irrottamalla ote käynnistyskytkimestä 3 tai painamalla sitä ja irrottamalla sitten ote.

Käynnistyskytkimen rakenne ilman lukitusta (maakohtainen):

Käynnistä laite työntämällä käynnistyskytkin 3 eteenpäin.

Pysäytä laite irrottamalla ote käynnistyskytkimestä 3.

Koekäyttö!

Tarkista hiomatyökalu ennen käyttöä. Hiomatyökalun tulee olla moitteettomasti asennettu ja sen täytyy pystyä kiertymään vapaasti. Suorita vähintään 30 sekunnin koekäyttö ilman kuormaa. Älä käytä vioittuneita, epämääräisen muotoisia tai täriseviä työkaluja.

Käynnistysvirran rajoitin (malli J)

Laitteen pehmeän käynnistyksen ansiosta se voidaan liittää 16 A:n sulakkeen piiriin.

Laite, jossa ei ole käynnistysvirran rajoitinta, tarvitsee suuremman sulakkeen (käytä vähintään hidas 16 A sulake).

Työskentelyohjeita

■ Kiinnitä työkappale, ellei se oman painonsa takia pysy paikallaan. Älä kuormita konetta niin paljon, että se pysähtyy. ■ Hionta- ja katkaisulaikat tulevat käytössä hyvin kuumiksi; älä kosketa laikkoja, ennen kuin ne ovat jäähtyneet.

Hionta

30°...40° asetuskulmalla saavutetaan paras hiontatulos. Liikuttele konetta edestakaisin kevyesti painaen. Tällä menetelmällä työkappale ei kuumene liikaa, ei värjäänny eikä pintaan synny uria.

Älä koskaan käytä katkaisulaikkaa hiontaan.

Tasoliuskalaikka

Tasoliuskalaikalla (lisätarvike) voidaan työstää myös kuperia pintoja ja profiileja (reunahiontaa).

Tasoliuskalaikat kestävät huomattavasti kauemmin kuin hiomapyörät, ne ovat hiljaisempia ja hiomalämpötila on alhaisempi.

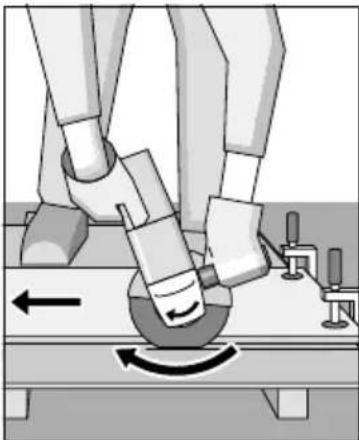

Katkaisuhionta

Katkaisuhionnassa ei tule painaa, kallistaa tai heilutella työkalua. Työskentele kevyttä, työstettävään aineeseen sopivaa syöttöä käyttäen.

Älä jarruta virran katkaisun jälkeen pyöriviä katkaisulaikkoja painamalla niitä sivuttain kappaletta vasten.

Katkaisussa käytetty suunta on tärkeä.

Koneen täytyy aina toimia vastapyörimissuunnassa; älä koskaan siirrä konetta toiseen suuntaan! Tällöin on olemassa vaara, että laikka painautuu hallitsemattomasti ulos leikkauslovesta.

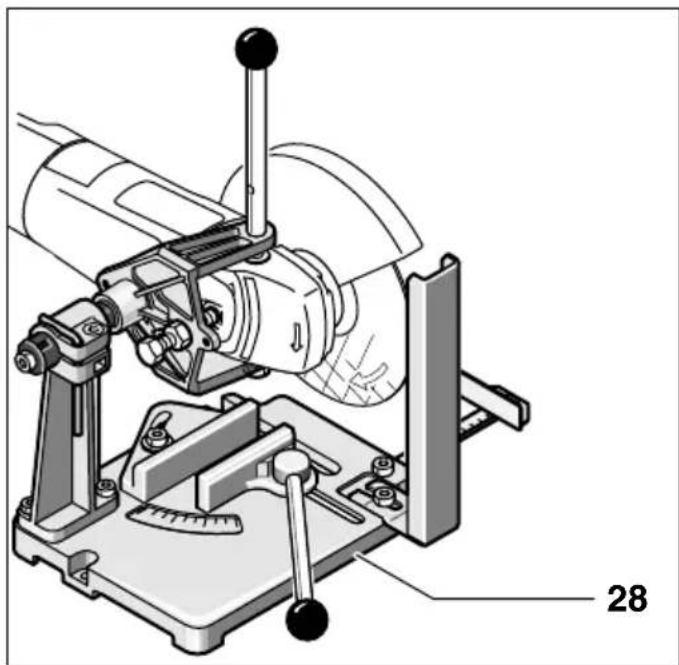

Katkaisuteline

Katkaisutelineellä 28 (lisätarvike) voidaan katkaista samanmittaisia työkappaleita 0 ... 45° kulmassa.

Kyseisen katkaisuhiontatelineen käyttöohjeen turva- ja työohjeita tulee noudattaa tarkasti. Käytä ainoastaan alkuperäistä Bosch-katkaisuhiontatelinettä.

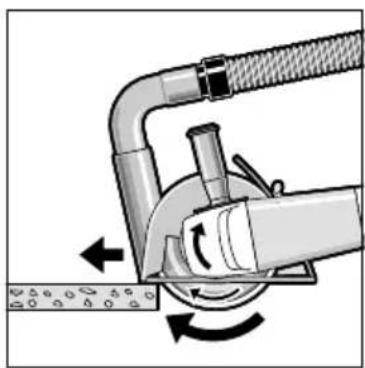

Kiven leikkaus

Laitetta saa käyttää vain kuivaleikkaukseen/kuivahiontaan.

Käytä mieluiten timanttikatkaisulaikkaa. Kallistuksen estämiseksi tulee käyttää ohjainkelkkaa 25, jossa on erikoinen imusuojahuppu.

Käytä laitetta ainoastaan pölynimurin kanssa. Käytä lisäksi pölynsuojanaamaria.

Pölynimurin tulee olla hyväksytty kivipölyn imurointiin.

Boschin ohjelmasta löytyy soveltuvia pölynimureita.

Käynnistä kone ja aseta ohjainkelkan etuosa työkappaletta vasten.

Työnnä konetta eteenpäin kohtuullisella, työstettävään aineeseen sopivalla syötöllä (kuva).

Erityisen kovia aineita leikattaessa, esim. kvartsipitoista betonia, saattaa timanttikatkaisulaikka ylikuumentua ja vioittua. Timanttikatkaisulaikkaa myötäilevä kipinäkehä viittaa tähän.

Tällöin on leikkaus keskeytettävä ja annettava timanttikatkaisulaikan jäähtyä käyttämällä sitä kuormittamattomana tyhjäkäyntikierrosluvulla.

Tuntuvasti alentunut työteho ja kiertävä kipinäkehä ovat tylstyneen timanttikatkaisulaikan tunnusmerkkejä. Laikkaa voidaan teroittaa uudelleen tekemällä lyhyitä leikkauksia hiovaan ainekseen (esim. kalkkihiekkakiveen).

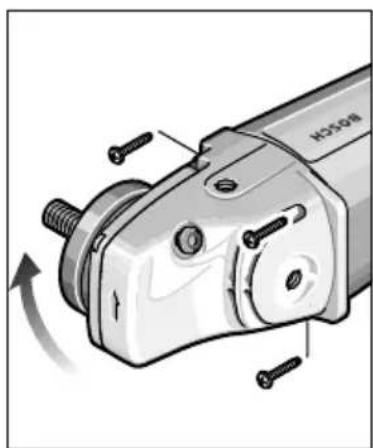

Koneen pään kierto

Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Koneen pää voidaan kääntää koteloon nähden 90°-askelissa. Täten voidaan käynnistyskytkin saattaa edulliseen käsittelyasentoon erikoisia työtapauksia varten; esim. katkaisua ohjainkelkkaa 25/katkaisutelinetta 28 (lisätarvikkeita) tai vasenkätisiä varten.

Kierrä neljä ruuvia kokonaan ulos.

Käännä koneen pää varovasti uuteen asentoon irrottamatta sitä kotelosta.

Kierrä taas ruuvit paikoilleen ja kiristä ne.

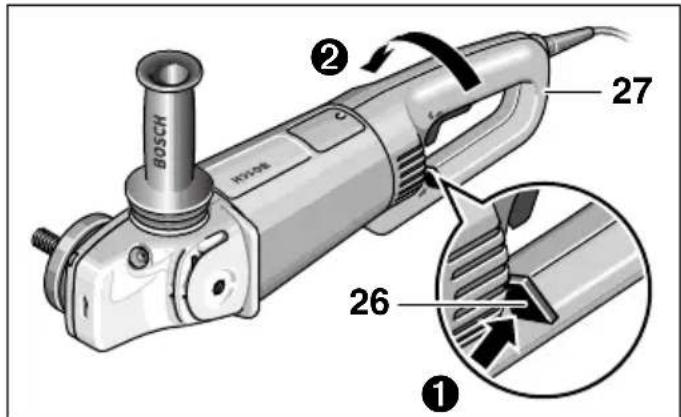

Laitteen kahvan kiertäminen (GWS 24/26-180/230 (J)B)

Kahvaa 27 voidaan kiertää 90° vasemmalle ja oikealle suhteessa moottorikoteloon. Tällä tavalla voidaan käynnistyskytkin saattaa edulliseen

asentoon erilaisia työtilanteita varten; esim. katkaisua varten, ohjainkelkkaa tai katkaisutelinettä (lisätarvikkeita) käytettäessä sekä vasenkätisille.

Vedä kahvan vapautusvipua 26 voimakkaasti nuolen suuntaan (1) ja kierrä samanaikaisesti kahva 27 haluttuun asentoon (2) lukkiutumiseen asti. Kuva näyttää kahvan 27 kierrettynä 90°.

Kahvan vapautusvivussa 26 ja käynnistyskytkimessä 3 on turvalukitus.

Konetta ei voida käynnistää, jos kahva 27 ei ole lukkiutunut yhteen kolmesta mahdollisesta asennosta.

Kahvaa 27 ei voida vapauttaa, jos käynnistyskytkin 3 on lukittuna.

Huolto ja puhdistus

Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Pidä aina laite ja tuuletusaukot puhtaina voidaksesi työskennellä hyvin ja turvallisesti.

Metalleja työstettäessä voi äärimmäisissä käyttöolosuhteissa johtavaa pölyä kerääntyä laitteen sisälle. Laitteen suojaeristys voi vahingoittua. Näissä tapauksissa on suositeltavaa käyttää kiinteää imulaitetta, usein puhaltaa tuuletusaukot puhtaaksi ja kytkeä vikavirtasuojakytkin (FI) laitetta suojaamaan.

Tämä laite on suunniteltu, valmistettu ja testattu erittäin huolellisesti. Mikäli siinä siitä huolimatta ilmenee jokin vika, anna vain Bosch-huoltoliikkeen suorittaa tarvittavat korjaukset.

Ilmoita ehdottomasti laitteen 10-numeroinen tyyppinumero kaikissa kyselyissä ja varaosatilauksissa!

Ympäristönsuojelu

Raaka-aineen uusiokäyttö jätehuollon asemasta

Laite, tarvikkeet ja pakkaus tulisi hävittää ympäristöystävällisesti toimittamalla ne kierrätykseen. Nämä käyttöohjeet on valmistettu kloorittomasti valkaistusta uusiopaperista.

Lajipuhdasta kierrättämistä varten muoviosissa on merkinnät.

Melu-/tärinätiedot

Mittausarvot määritetty EN 50 144 mukaan.

Työkalun tyypillinen A-painotettu melutaso: äänenpainetaso 90 dB (A); äänentehotaso 103 dB (A). Käytä kuulosuojaimia!

Tyypillinen luokiteltu kiihtyvyys on 5,5 m/s²

Käytettäessä tärinävaimennettua lisäkahvaa on lisäkahvan kautta käteen ja käsivarteen kohdistuva tyypillinen tärinä alle 2,5 m/s².

Asiakaspalvelu ja asiakasneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: [phone]

Fax: [phone]

www.bosch.fi

CE-yhdenmukaisuusvakuutus

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 50 144 seuraavien direktiivien määräysten mukaisesti: 89/336/ETY, 98/37/EY.

Pidätämme oikeuden muutoksiin

Staattinen informaatio

Kierrekannen suojus

Avaa kiristysvipu 8.

Kierrä irti kiristysmutteri 11 ja kiristä sopivalla avaimella 17.

SDS-elic pikakiinnitysmutteri

Kiristysmutterin 11 sijasta voidaan käyttää pikakiinnitysmutteria 12 (lisävaruste). Tämä mahdollistaa hiomatarvikkeiden vaihtamisen ilman työkalua.

Kierrä neljä ruuvia kokonaan ulos.
