GWS 21230 JHV Professional - Leņķa slīpmašīna BOSCH - Bezmaksas lietošanas instrukcija

Produkta veids	Leņķslīpmašīna
Zīmols	Bosch
Modelis	GWS 21230 JHV Professional
Maksimālais slīpēšanas diska diametrs	230 mm
Tukšgaitas ātrums	6500 apgr./min
Barošanas spriegums	220–230 V
Skaņas līmenis	90 dB(A) (intensitāte) / 103 dB(A) (trokšņa līmenis)
Roka-rokas vibrācijas	5,5 m/s²
Galvenās funkcijas	Griešana, slīpēšana, tīrīšana ar suku
Aizsardzība	Regulējams aizsargvāks ar ātru fiksāciju vai skrūvējamu fiksāciju
Papildu rokturis	Vibrāciju slāpējošs (VIBRATION CONTROL)
Vārpstas fiksācija	Jā, fiksācijas poga
Slēdzis	Ieslēgšana/izslēgšana ar fiksāciju
Galvas rotācija	Ar 90° soli (4 pozīcijas)
Roktura orientācija	90° pa kreisi vai pa labi
Starta strāvas ierobežojums	Jā (J tips)
Apkope	Regulāri tīrīt dzesēšanas atveres
Saderīgi piederumi	Slīpēšanas/griešanas diski, slīpēšanas šķīvji, birstes, slīpēšanas diski, rokas aizsargs
Apstrādājami materiāli	Metāls, akmens (sausā veidā)
Pēcpārdošanas serviss	Bosch Francija, Beļģija, Šveice (skatīt instrukciju)

Bieži uzdotie jautājumi - GWS 21230 JHV Professional BOSCH

Kā uzstādīt aizsargvāku?

Pirms jebkādu darbību veikšanas atvienojiet ierīci. Skrūvējamam vākam atskrūvējiet fiksācijas skrūvi (13), novietojiet vāku ar kodēšanas degunu vārpstas kakla rievā, orientējiet to ar slēgto pusi pret sevi, tad pievelciet skrūvi. Ātrās fiksācijas vākam atveriet sviru (8), novietojiet vāku, aizveriet sviru. Pielāgojiet fiksācijas spēku ar regulēšanas skrūvi (7).

Kā nomainīt slīpēšanas disku?

Atvienojiet ierīci. Pēc pilnīgas apstāšanās bloķējiet instrumenta vārpstu (5) ar fiksācijas pogu (2). Atskrūvējiet fiksācijas uzgriezni (11 vai 12) ar spraudņu uzgriežņatslēgu (17). Nomainiet disku. Montāžas laikā ievērojiet izmērus (urbums 22,2 mm). Pievelciet uzgriezni. Veiciet tukšgaitas testu 30 sekundes.

Kā lietot SDS-clic ātrās fiksācijas uzgriezni?

Ātrās fiksācijas uzgrieznis (12) aizstāj standarta uzgriezni slīpēšanas/griešanas diskiem. Pārliecinieties, ka tas nav bojāts. Uzskrūvējiet to ar roku uz vārpstas, griežot pulksteņrādītāja virzienā, bultiņai rādot uz atzīmi. Bloķējiet vārpstu ar pogu (2), lai cieši pieskrūvētu. Atskrūvēšanai grieziet rievoto gredzenu pretēji pulksteņrādītāja virzienam. Nekad nelietojiet knaibles.

Kā samazināt vibrācijas lietošanas laikā?

Izmantojiet komplektācijā iekļauto vibrācijas slāpējošo papildu rokturi (VIBRATION CONTROL). Tas samazina vibrācijas līdz mazāk nekā 2,5 m/s². Pārliecinieties, ka tas ir pareizi pieskrūvēts un nav bojāts. Nekādā veidā to nemodificējiet. Ieņemiet stabilu stāju un stingri turiet ierīci ar abām rokām.

Kādi ir svarīgākie drošības norādījumi?

Vienmēr valkājiet aizsargbrilles un dzirdes aizsardzību. Pastāvīgi izmantojiet papildu rokturi. Turiet ierīci stingri ar abām rokām. Nekad nestrādājiet bez piemērota aizsargvāka. Pirms lietošanas pārbaudiet, vai disks ir pareizi uzstādīts. Strāvas pārtraukuma gadījumā nekavējoties atvienojiet ierīci. Uzturiet darba vietu tīru, lai izvairītos no putekļu sprādzieniem.

Kā tīrīt un uzturēt ierīci?

Pirms jebkādas tīrīšanas atvienojiet kontaktdakšu. Regulāri tīriet ierīci un tās dzesēšanas atveres. Darbiem, kas rada vadošus putekļus (metāli), bieži izpūtiet atveres un izmantojiet stacionāru putekļu sūcēju. Uzstādiet noplūdes strāvas aizsargslēdzi. Visus remontdarbus uzticiet Bosch pilnvarotam servisa centram.

Kā noregulēt roktura pozīciju?

Lai pagrieztu rokturi (27) par 90° pa kreisi vai pa labi, spēcīgi pavelciet atbloķēšanas sviru (26) bultiņas virzienā, pēc tam pagrieziet rokturi līdz fiksācijai. Slēdzi var ieslēgt tikai tad, ja rokturis ir fiksēts vienā no trim pozīcijām. Neatbloķējiet, kad slēdzis ir bloķēts.

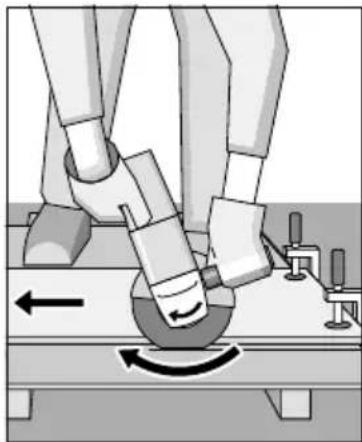

Kā griezt akmeni ar šo leņķslīpmašīnu?

Obligāti izmantojiet vadības ratiņus ar piesūkšanas aizsargvāku (piederums). Strādājiet sausā veidā. Uzstādiet dimanta griešanas disku. Izmantojiet piemērotu putekļu nosūkšanu un valkājiet masku. Pielietojiet mērenu padeves ātrumu. Ja disks sakarst (dzirksteļu vainags), ļaujiet tam atdzist tukšgaitā. Ja nepieciešams, asiniet to abrazīvā materiālā.

Ko darīt, ja griešanas disks iesprūst?

Ja disks iesprūst, nekavējoties apturiet ierīci. Pagaidiet, līdz piederums pilnībā apstājas (inerce). Nelietojiet spēku. Atvienojiet ierīci, pēc tam uzmanīgi izņemiet disku. Pārbaudiet disku, vai nav bojājumu; nelietojiet bojātu vai deformētu disku. Pirms darba atsākšanas pārliecinieties, ka piederums brīvi griežas.

Kur atrast rezerves daļas vai piederumus?

Izmantojiet tikai oriģinālos Bosch piederumus. Rezerves daļas un izpūsti skati ir pieejami www.bosch-pt.com. Pasūtot, norādiet 10 ciparu atsauces numuru no datu plāksnītes. Francijā sazinieties ar pēcpārdošanas servisu pa tālruni 0800 05 50 51 vai e-pastu [e-mail].

LIETOŠANAS INSTRUKCIJA GWS 21230 JHV Professional BOSCH

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Turpmākajā izklāstā lietotais apzīmējums „Elektroinstruments" attiecas gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

1) Drošība darba vietā

a) Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīga darba vieta un slikts apgaismojums var viegli izraisīt nelaimes gadījumu. b) Nelietojiet elektroinstrumentu eksplozīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. c) Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

2) Elektrodrošība

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas savienotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. b) Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. c) Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.

d) Nenesiet un nepakariet elektroinstrumentu aiz elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot instrumentu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un elektroinstrumenta kustīgajām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam. e) Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabeļus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu. f) Ja elektroinstrumentu tomēr nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

3) Personiskā drošība

a) Darba laikā saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. b) Izmantojiet individuālos darba aizsardzības līdzekļus. Darba laikā nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. c) Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnēsāšanas pārliecinieties, ka tas ir izslēgts. Pārnēsājot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. d) Pirms elektroinstrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai atslēgas. Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.

e) Darba laikā izvairieties ieņemt neērtu vai nedabisku ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo instrumenta vadību neparedzētās situācijās. f) Izvēlieties darbam piemērotu apģērbu. Darba laikā nēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apģērbu un aizsargcimdus instrumenta kustīgajām daļām. Vaļīgas drēbes, rotaslietas un gari mati var iekerties instrumenta kustīgajās daļās. g) Ja elektroinstrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un pareizi darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību.

4) Saudzējoša apiešanās un darbs ar elektroinstrumentiem

a) Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes. b) Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. c) Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontaktdakšu no barošanas elektrotīkla vai izņemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. d) Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. e) Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu savlaicīgi nomainītas vai remontētas pilnvarotā remontu darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.

f) Savlaicīgi notīriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti elektroinstrumenti, kas aprīkoti ar asiem griezējinstrumentiem, ļauj strādāt daudz raižīgāk un ir vieglāk vadāmi. g) Lietojiet vienīgi tādus elektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos darba apstākļus un pielietojuma īpatnības. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.

5) Saudzējoša apiešanās un darbs ar akumulatora elektroinstrumentiem

a) Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci, ko ir ieteikusi elektroinstrumenta ražotājfirma. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēģinājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās. b) Pievienojiet elektroinstrumentam tikai tādu akumulatoru, ko ir ieteikusi ražotājfirma. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās. c) Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īssavienojumu. Īssavienojums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam. d) Nepareizi lietojot akumulatoru, no tā var izplūst šķidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.

6) Apkalpošana

a) Nodrošiniet, lai elektroninstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot oriģinālās rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.

Tehniskie parametri

Lenka slipmašina	GWS 21-180 H Professional	GWS 21-230 H Professional	GWS 24-180 B Professional
Pasūtījuma numurs	0 601 851 0.. 0 601 852 0.. 0 601 853 0..
Ar palaišanas strāvas	GWS 21-180 JH Professional	GWS 21-230 JH Professional	GWS 24-180 JB Professional
ierobežošanu
Pasūtījuma numurs	0 601 851 9.. 0 601 852 9.. 0 601 853 9..
Nominālā patērējamā jauda* [W] 2 100 2 100 2 400
Mehāniskā jauda [W] 1 350 1 350 1 700
Griešanās ātrums tukšgaitā [min.-1]	8 500 6 500 8 500
Slīpēšanas disku Ø, maks. [mm]	180 230 180
Darbvārpstas vītne	M 14 M 14 M 14
Svars bez elektrokabela, apt. [kg] 4,3 4,3 5,1
Aizsardzības klase	[II / II / II / II]	[II]	[II]
Lenka slipmašina	GWS 24-180 H Professional	GWS 24-230 B Professional	GWS 24-230 H Professional
Pasūtījuma numurs	0 601 853 4.. 0 601 854 0.. 0 601 854 4..
Ar palaišanas strāvas	GWS 24-230 JB Professional	GWS 24-230 JB Professional	GWS 24-230 JB Professional
ierobežošanu
Pasūtījuma numurs		0 601 854 9.. 0 601 854 5..
Nominālā patērējamā jauda*	[W] 2 400 2 400 2 400
Mehāniskā jauda [W] 1 700 1 700 1 700
Griešanās ātrums tukšgaitā	[min.-1] 8 500 6 500 6 500
Slīpēšanas disku Ø, maks.	[mm] 180 230 230
Darbvārpstas vītne	M 14 M 14 M 14
Svars bez elektrokabela, apt. [kg] 5,1 5,1 5,1
Aizsardzības klase	[II / II / II / II]	[II]	[II]

Lenka slipmašina	GWS 26-180 B Professional	GWS 26-180 H Professional	GWS 26-230 B Professional	GWS 26-230 H Professional
Pasūtijuma numurs	0 601 855 0.. 0 601 855 4.. 0 601 856 0.. 0 601 856 4..
Ar palaišanas strāvas	GWS 26-180 JB Professional		GWS 26-230 JB Professional	GWS 26-230 JH Professional
ierobežošanu
Pasūtijuma numurs	0 601 855 9.. 0 601 856 9.. 0 601 856 5..
Nominālā patērējamā jauda* [W] 2 600 2 600 2 600 2 600
Mehāniskā jauda [W] 1 800 1 800 1 800 1 800
Griešanās ātrums tukšgaitā [min.-1]	8 500 8 500 6 500 6 500
Slīpēšanas disku Ø, maks. [mm]	180 180 230 230
Darbvärpstas vītne	M 14	M 14	M 14	M 14
Svars bez elektrlokabela, apt. [kg]	5,1	5,1	5,1	5,1
Aizsardzības klase	□ / II	□ / II	□ / II	□ / II

• Parametri ir sniegti nominālajam spriegumam [U] 230/240 V. Šīs parametru vērtības var atšķirties, ja barojošā elektrotīkla spriegums ir mazāks, kā arī, ja instruments tiek ražots kādai valstij īpaši paredzētā izpildījumā. Lūdzam vadīties pēc pasūtījuma numura. Instrumenta tirdzniecības apzīmējums var mainīties.

Instrumenta ieslēgšanas brīdī barojošajā elektrotīklā var īslaicīgi pazemināties spriegums. Pie neapmierinošas tīkla kvalitātes tas var radīt traucējumus citu elektroierīču darbībā. Taču, ja elektrotīkla iekšējā kompleksā pretestība nepārsniedz 0,25 omus, elektroapgādes traucējumi nav sagaidāmi.

Attēlotās sastāvdaļas

Instrumenta sastāvdaļu numerācija atbilst numuriem instrumenta kopskatā, kas attēlots ilustratīvajā lappusē.

Lūdzam atvērt atlokamo lapu ar instrumenta kopskata attēlu un turēt to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība.

1 Vītne papildroktura stiprināšanai (3x) 2 Taustiņš darbvārpstas fiksēšanai 3 Ieslēdzējs 4 Papildrokturis 5 Darbvārpsta 6 Aizsargs 7 Regulējoša skrūve 8 Fiksējoša svira 9 Balstpaplāksne ar gredzenveida ieliktni 10 Slīpēšanas/griešanas disks* 11 Piespiedējuzgrieznis 12 Rokas piespiedējuzgrieznis *SDS-lic 13 Fiksējoša skrūve 14 Kodejošais izcilnis

15 Aizsargpārsegs kausveida slīpēšanas diskam 16 Kausveida slīpēšanas disks* 17 Divizcilnu atslēga piespiedējuzgriežņa pieskrūvēšanai 18 Roku aizsargs* 19 Distanceri 20 Gumijas pamatne 21 Slīppapīra loksne 22 Apaļais uzgrieznis* 23 Kausveida suka 24 Dimanta griešanas disks* 25 Vadotne ar putekļu uzsūkšanas pārsegu 26 Roktura fiksators 27 Rokturis 28 Griešanas un slīpēšanas statne*

• Ne visi šeit aprakstītie un attēlotie papildpiederumi tiek iekļauti standarta piegādes komplektā.

Jūsu drošībai

Drošs darbs ar šo elektroinstrumentu iespējams tikai tad, kad ir pilnībā izlasīta šī lietošanas pamācība un stingri tiek ievēroti tajā ietvertie norādījumi un drošības

instrukcijas. Papildu norādījumi darba drošībai ir sniegti šīs pamācības sadaļā „Vispārējie drošības noteikumi". Pirms lietojat instrumentu pirmo reizi, pieprasiet, lai jums tiktu nodemonstrēta praktiska darbība.

Nēsājiet aizsargbrilles un ausu aizsargus. Drošības apsvērumu dēļ izmantojiet arī citus darba aizsardzības līdzekļus, piemēram, aizsargcimdus, stingrus apavus, ķiveri un priekšautu. Putekļi, kas veidojas zāģēšanas laikā, var būt kaitīgi veselībai, sprādzienbīstami un ugunsnedroši. Tāpēc jāveic aizsardzības pasākumi, lai darba laikā iespējami samazinātu putekļu koncentrāciju gaisā. Piemērs: dažu materiālu putekļi tiek uzskatīti par kancerogēniem. Tāpēc darba laikā izmantojiet piemērotu vakuumatsūkšanas iekārtu un lietojiet putekļu masku. Vieglo metalu sakausējumi ir sprādzienbīstami un ugunsnedroši. Īpaši bīstams ir dažādu materiālu putekļu sajaukums, tāpēc uzturiet darba vietu tīru. Ja darba gaitā tiek bojāts vai pārgriezts elektrokabelis, nepieskarieties tam, bet nekavējoties atvienojiet kabeļa kontaktdakšu no elektrotīkla kontaktligzdas. Nelietojiet instrumentu, ja ir bojāts tā elektrokabelis. Izmantojot instrumentu ārpus telpām, pievienojiet to elektrotīklam caur noplūdes strāvas (FI-) aizsardzības releju - pārtraucēju, kas nostrādā, ja strāva aizsargzemējuma ķēdē pārsniedz 30 mA. Nelietojiet instrumentu lietū vai mitrumā. Darba laikā vienmēr stingri turiet instrumentu ar abām rokām un nodrošiniet zem kājām stabilu pamatu. Stingri nostipriniet apstrādājamo priekšmetu. Iestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma iekārtā, strādāt ir drošāk, nekā tad, ja priekšmets tiek turēts ar roku. Darba laikā sekojiet, lai elektrokabelis vienmēr atrastos aiz instrumenta.

Pirms novietošanas izslēdziet instrumentu un nogaidiet, līdz tas pilnīgi apstājas. Ja tiek pārtraukta elektroenerģijas padeve vai atvienota instrumenta elektrokabeļa kontaktdakša, nekavējoties atlaidiet ieslēdzēju, ļaujot tam atgriezties izslēgtā stāvoklī. Tas ļaus novērst elektroinstrumenta nekontrolētu ieslēgšanos, atjaunojoties sprieguma padevei. Instruments ir izmantojams tikai sausai slīpēšanai un griešanai. Strādājot ar instrumentu, uz tā jānostiprina papildrokturis. Ja darbinstruments var skart slēptu elektropārvades līniju vai instrumenta elektrokabeli, darba laikā turiet instrumentu tikai aiz izolētajiem rokturiem.

Darbinstrumentam skarot elektropārvades līniju, spriegums nonāk arī uz instrumenta metāla daļām un var būt par cēloni elektriskajam triecienam.

Pirms darba ar piemērota metālmeklētāja palīdzību pārbaudiet, vai apstrādes vietas nešķērso slēptas elektropārvades līnijas, kā arī gāzes vai ūdens caurules. Šaubu gadījumā griezieties pēc palīdzības vietējā komunālās saimniecības iestādē.

Darbinstrumentam skarot spriegumu nesošus vadus, var izcelties ugunsgrēks un instrumenta lietotājs var saņemt elektrisko triecienu. Gāzes vada bojājums var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības un instrumenta lietotājs var saņemt elektrisko triecienu.

Strādājot ar slīpēšanas vai griešanas disku, uz instrumenta jānostiprina aizsargs 6. Izmantojot darbam gumijas pamatni 20, kā arī kausveida 23 vai diskveida suku un segmentveida disku, uz instrumenta jānostiprina roku aizsargs 18 (papildpiederums). Apstrādājot akmeni, pielietojiet putekļu atsūkšanu. Izmantojamajam putekļsūcējam jābūt derīgam akmens putekļu atsūkšanai. Griežot akmeni, jālieto īpaša vadotne. Neizmantojiet instrumentu azbestu saturošu materiālu apstrādei. Lietojiet tikai tādus slīpēšanas darbinstrumentus, kuru pieļaujamais rotācijas ātrums nav mazāks, kā instrumenta griešanas ātrums tukšgaitā.

■Pirms lietošanas pārbaudiet slīpēšanas darbinstrumentus. Darbinstrumentam jābūt pareizi iestiprinātam un brīvi jāgriežas. Veicot pārbaudi, ieslēdziet instrumentu un ļaujiet tam vismaz 30 sekundes darboties tukšgaitā. Nelietojiet darbam bojātus, izbalansētus vai vibrējošus slīpēšanas darbinstrumentus. ■Sargājiet slīpēšanas diskus no triecieniem un sitieniem, sekojiet, lai uz tiem nenokļūtu smērvielas. ■Kontaktējiet darbinstrumentu ar apstrādājamo priekšmetu tikai pēc instrumenta ieslēgšanas. Netuviniet rokas rotējošam darbinstrumentam. Pievērsiet uzmanību darbinstrumenta griešanās virzienam. Instruments vienmēr jātur tā, lai slīpēšanas gaitā radušās dzirksteles un putekļi lidotu prom no strādājošās personas. ■Slīpējot metālu, veidojas dzirksteles. Sekojiet, lai tās neapdraudētu tuvumā esošos cilvēkus. Lai izvairītos no ugunsgrēka, darba vietas tuvumā (dzirksteļu lidošanas zona) nedrīkst atrasties viegli uzliesmojoši materiāli. ■Ievērojiet piesardzību, veidojot grope un padziļinājumus sienās, īpaši ēku nesošajās sienās; iepazīstieties ar informāciju par ēku sienu statisko noslodzi. ■Iespriežot griešanas disku, var rasties ievērojams reaktīvais moments. Šādā gadījumā nekavējoties izslēdziet instrumentu. Lietojiet piemērota izmēra slīpēšanas diskus. Diska centrālajam atverumam jānovietojas uz balstpaplāksnes 9 centrējošā izciļņa cieši, bez spēles. Nelietojiet palīgierīces vai adapterus izmēru saskaņošanai. ■Nekādā gadījumā nelietojiet griešanas disku slīpēšanai. Nepakļaujiet griešanas disku sānu spiedienam. ■Iestiprinot un izmantojot slīpēšanas darbinstrumentus, ievērojiet to ražotāja sniegtās instrukcijas. ■Ievērībai! Slīpēšanas darbinstruments zināmu laiku turpina griezties arī pēc instrumenta izslēgšanas. ■Nenostipriniet instrumentu, iespiežot to skrūvspīlēs. Neļaujiet bērniem strādāt ar instrumentu. ■Firma Bosch garantē instrumenta nevainojamu darbību tikai tad, ja kopā ar to tiek izmantoti oriģinālie piederumi, kas piemēroti šim instrumentam.

Pielietojums

Instruments ir paredzēts metāla un akmens sausai griešanai, slīpēšanai un virsmas apstrādei ar sukām, nelietojot ūdeni. Griežot akmeni, izmantojama īpaša vadotne ar atsēgu.

Par sienu statisko noslodzi

Padziļinājumu un grope ierīkošanu ēku nesošajās sienās reglamentē Vācijas standarta DIN 1053 pirmā daļa, kā arī attiecīgie citu valstu nacionālie standarti un noteikumi.

Šie standarti un noteikumi obligāti jāievēro.

Pirms darbu uzsākšanas noteikti konsultējieties ar arhitektu, celtniecības inženieri vai pašvaldības speciālistu, kas atbild par celtnes vai celtniecības objekta drošību.

Aizsargierīču nostiprināšana

■Pirms instrumenta apkalpošanas un apkopes atvienojiet to no elektrotīkla kontaktligzdas. ■Izmantojot darbam slīpēšanas vai griešanas disku, uz instrumenta jānostiprina aizsargs 6.

Aizsargs ar fiksējošo skrūvi

Kodējošais izcilnis 14 uz aizsarga 6 ļauj nostiprināt uz instrumenta vienīgi tādu aizsargu, kas paredzēts attiecīgajam instrumenta modelim.

Ja nepieciešams, atskrūvējiet fiksējošo skrūvi 13.

Novietojiet aizsargu 6 uz instrumenta tā, lai aizsarga aptverskavas kodošais izcilnis 14 ievietotos darbvārpstas aptveres gropē, un pagrieziet aizsargu stāvoklī, kas atbilst veicamā darba raksturam.

Aizsarga 6 slēgtajai pusei vienmēr jābūt vērstai strādājošās personas virzienā.

Pieskrūvējiet fiksējošo skrūvi 13.

Aizsargs ar fiksējošo sviru

Aizsarga aptverskavas diametru var pielāgot instrumenta darbvārpstas aptveres diametram. Vajadzības gadījumā iespējams regulēt aptverskavas pievilkšanas spēku, pieskrūvējot vai atskrūvējot regulējošo skrūvi 7. Regulējot šo skrūvi, panāciet, lai aptverskava stingri noturētu aizsargu 6 uz darbvārpstas aptveres.

Atveriet aizsarga skavas sviru 8.

Novietojiet aizsargu 6 uz instrumenta darbvārpstas aptveres un pagrieziet to vajadzīgajā stāvoklī, kas atbilst veicamā darba raksturam.

Nostipriniet aizsargu 6 uz instrumenta darbvārpstas aptveres, aizverot fiksējošo sviru 8.

Aizsarga 6 slēgtajai pusei vienmēr jābūt vērstai strādājošās personas virzienā.

Papildrokturis

Strādājot ar instrumentu, uz tā jānostiprina papildrokturis.

Ieskrūvējiet papildrokturi 4 vienā no instrumenta galvas vītnēm, nostiprinot to stāvoklī, kas vislabāk atbilst veicamā darba raksturam.

Papildrokturis ar vibrācijas slāpētāju

VIBRĀCIJAS

KONTROLE

Papildrokturis ar vibrācijas slāpētāju ievērojami samazina vibrācijas līmeni, ļaujot strādāt droši un bez piepūles.

Nemēģiniet mainīt vibrācijas slāpētāja konstrukciju.

Nelietojiet papildrokturi, ja tas ir bojāts.

Roku aizsargs

Izmantojot darbam gumijas pamatni 20, kā arī kausveida 23 vai diskveida suku un segmentveida disku, uz instrumenta jānostiprina roku aizsargs 18 (papildpiederums). Roku aizsargs 18 tiek nostiprināts kopā ar papildrokturi 4.

Slīpēšanas darbinstrumentu iestiprināšana

Pirms instrumenta apkalpošanas un apkopes atvienojiet to no elektrotīkla kontaktligzdas.

Lietojiet tikai tādus slīpēšanas darbinstrumentus, kuru pieļaujamais rotācijas ātrums nav mazāks kā instrumenta griešanās ātrums tukšgaitā.

Darba gaitā slīpēšanas un griešanas diski stipri sakarst, tāpēc nepieskarieties darbinstrumentam, pirms tas nav atdzisis.

Pirms iestiprināšanas notīriet darbvārpstu un pārējās daļas, kas kalpo darbinstrumenta iestiprināšanai. Darbinstrumenta iestiprināšanas vai noņemšanas laikā fiksējiet darbvārpstu 5, nospiežot fiksēšanas pogu 2.

Darbvārpstas fiksēšanas pogu 2 atļauts nospiest tikai laikā, kad instrumenta darbvārpsta negriežas!

Slīpēšanas un griešanas diski

Lietojiet piemērota izmēra slīpēšanas diskus. Diska centrālajam atverumam jānovietojas uz balstpaplāksnes 9 centrējošā izcilņa cieši, bez spēles. Nelietojiet palīgierīces vai adapterus izmēru saskaņošanai.

Iestiprinot dimanta griešanas disku, raugieties, lai sakristu diska rotācijas virziens, ko norāda bulta uz diska korpusa, un darbvārpstas rotācijas virziens, ko norāda bulta uz instrumenta pārnesuma galvas.

Darbinstrumenta iestiprināšanas kārtība ir parādīta kopsalikuma attēlā.

Uzskrūvējiet piespiedējuzgriezni 11 un pievelciet to ar divizciļņu uzgriežņu atslēgu (skatīt sadaļu „Rokas piespiedējuzgrieznis").

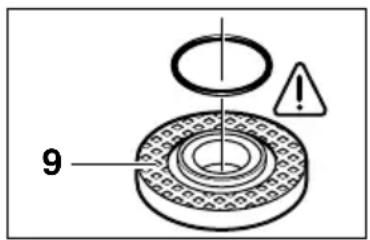

Balstpaplāksnes 9 centrējošo izcilni aptver gredzenveida ieliktnis (no plastmasas).

Ja gredzenveida ieliktņa trūkst vai arī tas ir bojāts, pirms balstpaplāksnes 9 ievietošanas tas noteikti jāievieto paredzētajā vietā (pasūtījuma Nr. 1600210039).

Pēc slīpēšanas darbinstrumenta iestiprināšanas un pirms instrumenta ieslēgšanas pārbaudiet, vai darbinstruments ir pareizi iestiprināts un var brīvi griezties.

Segmentveida slīpēšanas disks

Noņemiet no instrumenta aizsargu 6 un tā vietā nostipriniet roku aizsargu 18. Novietojiet īpašu balstpaplāksni 9 (papildpiederums, pasūtījuma Nr. 2605703028) un segmentveida slīpēšanas disku uz slīpmašīnas darbvārpstas 5. Nostipriniet disku, uzskrūvējot piespiedējuzgriezni 11 un pievelkot to ar divizciļņu uzgriežņu atslēgu.

Gumijas pamatne 20

Noņemiet no instrumenta aizsargu 6 un tā vietā nostipriniet roku aizsargu 18.

Pirms gumijas pamatnes 20 iestiprināšanas novietojiet uz darbvārpstas 2 distancerus 19.

Darbinstrumenta iestiprināšanas kārtība ir parādīta kopsalikuma attēlā.

Uzskrūvējiet apaļo uzgriezni 22 un pievelciet to ar divizciļņu uzgriežņu atslēgu.

Kausveida slīpēšanas disks

Izmantojot darbam kausveida slīpēšanas diskus, lietojams īpašs aizsargpārsegs 15.

Kausveida slīpēšanas diskam 16 vienmēr jābūt izvirzītam no aizsarga 15 tādā garumā, cik tas nepieciešams attiecīgā darba veikšanai.

Noregulējiet aizsarga 15 stāvokli atbilstoši šim garumam.

Darbinstrumenta iestiprināšanas kārtība ir parādīta kopsalikuma attēlā.

Uzskrūvējiet piespiedējuzgriezni 11 un pievelciet to ar piemērota izmēra divžokļu uzgriežņu atslēgu 17.

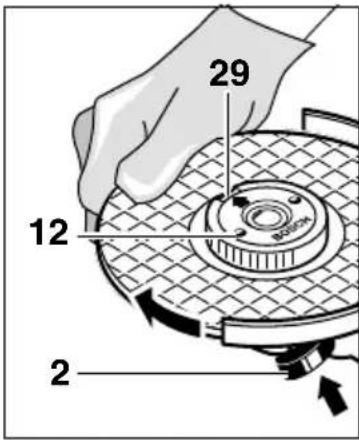

Rokas piespiedējuzgrieznis SDS-clc

Darbinstrumenta iestiprināšanai piespiedējuzgriežņa 11 vietā var izmantot rokas piespiedējuzgriezni 12 (papildpiederums). Šādā gadījumā iestiprināšana ir veicama ar rokām, nelietojot nekādus papildu instrumentus.

Rokas piespiedējuzgrieznis 12 ir izmantojams vienīgi slīpēšanas un griešanas disku stiprināšanai. Darbinstrumentu iestiprināšanai lietojams vienīgi nebojāts rokas piespiedējuzgrieznis 12.

Uzskrūvējot rokas piespiedējuzgriezni, sekojiet, lai marķētā puse nebūtu vērsta pret darbinstrumentu; uz uzgriežņa attēlotajai bultai jābūt vērstai pret marķiera atzīmi 29.

Fiksējiet instrumenta darbvārpstu, nospiežot fiksējošo pogu 2. Pievelciet rokas piespiedējuzgriezni, spēcīgi pagriežot slīpēšanas disku pulksteņa rādītāja kustības virzienā.

Pareizi pievilktu un nebojātu rokas piespiedējuzgriezni var atskrūvēt, ar pirkstiem satverot tā rievoto apmali un griežot pretēji pulksteņa rādītāja kustības virzienam.

Ja rokas piespiedējuzgrieznis ir iestrēdzis, nelietojiet tā atskrūvēšanai

plakanknaibles, bet izmantojiet šim nolūkam piemērotu divžokļu uzgriežņu atslēgu.

Novietojiet divžokļu uzgriežņu atslēgu uz rokas piespiedējuzgriežņa, kā parādīts attēlā.

Izmantojamie slīpēšanas darbinstrumenti

Instrumentā atļauts iestiprināt un izmantot darbam visus šajā pamācībā norādītos slīpēšanas darbinstrumentus.

Izmantojamo slīpēšanas darbinstrumentu pieļaujamajam rotācijas ātrumam [min. ^-1 ] vai aploces ātrumam [m/s] jābūt ne mazākam par tabulā uzrādītajām vērtībām.

Tāpēc jāievēro griešanas ātruma vai aploces ātruma pieļaujamā vērtība, kas uzrādīta uz slīpēšanas darbinstrumenta etiķetes.

	maks. [mm]		[ mm]		[ min. m/s]
	D	b	d
b D	180	8	22,2	8 500	80
	230	8	22,2	6 500	80
D	180	-	-	8 500	80
	230	-	-	6 500	80
b D	100	30 M	4 8 500	0 45

Ieslēgšana un vadība

Pievadiet instrumentam pareizu spriegumu! Spriegumam elektrotīklā jāatbilst vērtībai, kas norādīta uz instrumenta marķējuma plāksnītes. Elektroinstrumenti, kas paredzēti 230 V spriegumam, var darboties arī no 220 V elektrotīkla.

Ieslēgšana un izslēgšana

Lai ieslēgtu instrumentu, pabīdiet ieslēdzēju 3 uz priekšu un pēc tam to nospiediet.

Lai fiksētu ieslēdzēju 3 ieslēgtā stāvoklī, turiet to nospiestu un pabīdiet tālāk uz priekšu.

Lai izslēgtu instrumentu, atlaidiet vai īslaicīgi nospiediet un atlaidiet ieslēdzēju 3.

Ieslēgšana bez ieslēdzēja fiksēšanas (tiek pielietota dažās valstīs)

Lai ieslēgtu instrumentu, pabīdiet ieslēdzēju 3 uz priekšu un pēc tam to nospiediet.

Lai izslēgtu instrumentu, atlaidiet ieslēdzēju 3.

Pārbaudiet darbinstrumentus!

Slīpēšanas darbinstrumenti pirms lietošanas jāpakļauj pārbaudei. Darbinstrumentam jābūt pareizi iestiprinātam un brīvi jāgriežas. Veicot pārbaudi, ieslēdziet instrumentu un ļaujiet tam vismaz 30 sekundes darboties tukšgaitā. Nelietojiet darbam bojātus, izbalansētus vai vibrējošus slīpēšanas darbinstrumentus.

Palaišanas strāvas ierobežošana (Tips J)

Pateicoties pakāpeniskās palaišanas funkcijai, instruments spēj darboties no 16 A drošinātāja.

Ja instrumentam nav pakāpeniskās palaišanas funkcijas, tā darbināšanai nepieciešams elektrotīkla pievads ar lielāku aizsardzības strāvu (lietojiet drošinātāju ar aizsardzības strāvu vismaz 16 A un palielinātu aizturi).

Darbs ar instrumentu

■ Stingri nostipriniet apstrādājamo priekšmetu, ja tas droši nenoturas vajadzīgajā stāvoklī ar savu svaru. ■ Nenoslogojiet instrumentu līdz tādai pakāpei, ka tā darbvārpsta pārtrauc griezties. Darba gaitā slīpēšanas un griešanas diski stipri sakarst, tāpēc nepieskarieties darbinstrumentam, pirms tas nav atdzisis.

Slīpēšana

Slīpējot vislabākos rezultātus iespējams gūt, noturot instrumentu no 30° līdz 40° leņķī attiecībā pret apstrādājamo virsmu. Darba gaitā pārvietojiet instrumentu turp un atpakaļ,

ieturot mērenu spiedienu. Šādi strādājot, apstrādājamais priekšmets nepārkarst, nemaina krāsu un uz tā virsmas neveidojas rievas.

Nekādā gadījumā nelietojiet griešanas disku slīpēšanai.

Segmentveida slīpēšanas disks

Izmantojot segmentveida slīpēšanas disku (papildpiederums), var apstrādāt arī izliektas virsmas un profilus (kontūrslīpēšana).

Salīdzinājumā ar parastajiem slīpēšanas diskiem, segmentveida diski kalpo daudz ilgāk, tie nodrošina zemāku trokšņa līmeni un zemāku apstrādes temperatūru.

Griešanas diski

Strādājot nespiediet griešanas diskus, nenolieciet tos sānu virzienā un nepielaujiet to vibrēšanu. Pārvietojiet instrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām.

Nemēģiniet samazināt griešanas diska izskrējiena laiku, to bremzējot ar sānu spiedienu.

Griešanas laikā ir svarīgi ievērot pareizu instrumenta pārvietošanas virzienu.

Instrumenta pārvietošanas virzienam jābūt pretējam griešanas virzienam, tāpēc nepārvietojiet instrumentu citā virzienā! Šādā

gadījumā pastāv atsitiena briesmas, t.i. griešanas disks var patvaļīgi tikt mests augšup un ārā no griezuma.

Griešanas un slīpēšanas statne

Izmantojot griešanas un slīpēšanas statni 28 (papildpiederums), apstrādājamo materiālu var sagriezt vienāda garuma gabalos ar leņķi no 0 līdz 45°.

Stingri ievērojiet drošības noteikumus un lietošanas norādījumus, kas sniegti griešanas un slīpēšanas statnes lietošanas pamācībā. Lietojiet vienīgi oriģinālās griešanas un slīpēšanas statnes, kas pagatavotas firmā Bosch.

Akmens griešana

Pārvietojiet instrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām (skatīt attēlu).

Griežot īpaši cietus materiālus, piemēram, betonu ar lielu grants saturu, dimanta griešanas disks var pārkarst un šī iemesla dēļ sabojāties. Par to skaidri norāda dzirksteļu aplis, kas uzklājas uz dimanta griešanas diska aploces.

Šādā gadījumā pārtrauciet griešanu un neilgu laiku darbiniet instrumentu tukšgaitā pie maksimālā griešanas ātruma, ļaujot dimanta griešanas diskam atdzist.

Skaidri manāma darba ražības samazināšanās un dzirksteļu aplis, kas uzklājas uz diska aploces, norāda, ka dimanta griešanas disks ir kļuvis neass. Disku no jauna var uzasināt, neilgu laiku griežot ar to abrazīvu materiālu (piemēram, smilšakmeni ar ķīta piejaukumu).

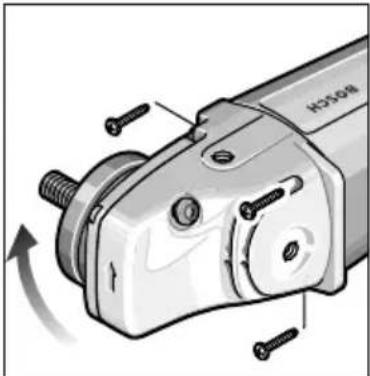

Instrumenta galvas pagriešana

Pirms instrumenta apkalpošanas un apkopes atvienojiet to no elektrotīkla kontaktligzdas.

Instrumenta galva ir pagriežama attiecībā pret takorpusu ar soli 90°. Tas spēj atvieglot darbu īpašās situācijās, jo lietotājam ir iespēja izvēlēties izdevīgāko ieslēdzēja novietojumu, piemēram, darbinot

instrumentu kopā ar griešanas vadotni 25 vai griešanas un slīpēšanas statni 28 (papildpiederumi), kā arī gadījumos, ja to lieto kreilis.

Atbrīvošanās no nolietotajiem izstrādājumiem

Atkritumi satur vērtīgas otrreizējās izejvielas

Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma materiāli jāšķiro un jānogādā savākšanas punktā ekoloģiski drošai pārstrādei.

Šī pamācība ir iespiesta uz atkārtoti izmantojama papīra, kas nesatur hloru.

Izstrādājumu plastmasas daļas ir attiecīgi marķētas, kas atvieglo to šķirošanu.

Izmērītā vibrācijas paātrinājuma tipiskā vērtība ir 5,5 m/s².

Izmantojot papildrokturi, kas aprīkots ar vibrācijas slāpētāju, izmērītā vibrācijas paātrinājuma tipiskā vērtība uz papildroktura nepārsniedz 2,5 m/s².

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām.

Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120S

LV-1021 Rīga

Tālr.: [phone]

Telefakss: + 371 67 14 62 63

E-pasts: [e-mail]

CE Deklarācija par atbilstību standartiem

Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums atbilst standartiem vai normatīvajiem dokumentiem EN 50 144, kā arī direktīvām 89/336/EES un 98/37/ES.
